Подкаты для мотоцикла - виды и самодельные варианты

Статья обновлена: 18.08.2025

Подкаты – незаменимые приспособления для любого мотоциклиста, серьезно относящегося к обслуживанию, ремонту или длительному хранению своего двухколесного транспорта.

Они обеспечивают устойчивую фиксацию мотоцикла в вертикальном положении, приподнимают его для доступа к колесам или другим узлам, значительно повышая безопасность и удобство работы.

Разнообразие конструкций подкатов позволяет решать специфические задачи, а возможность их самостоятельного изготовления открывает путь к экономии и созданию идеально подходящего под ваши нужды инструмента.

Основные типы конструкций подкатов: передвижные и стационарные

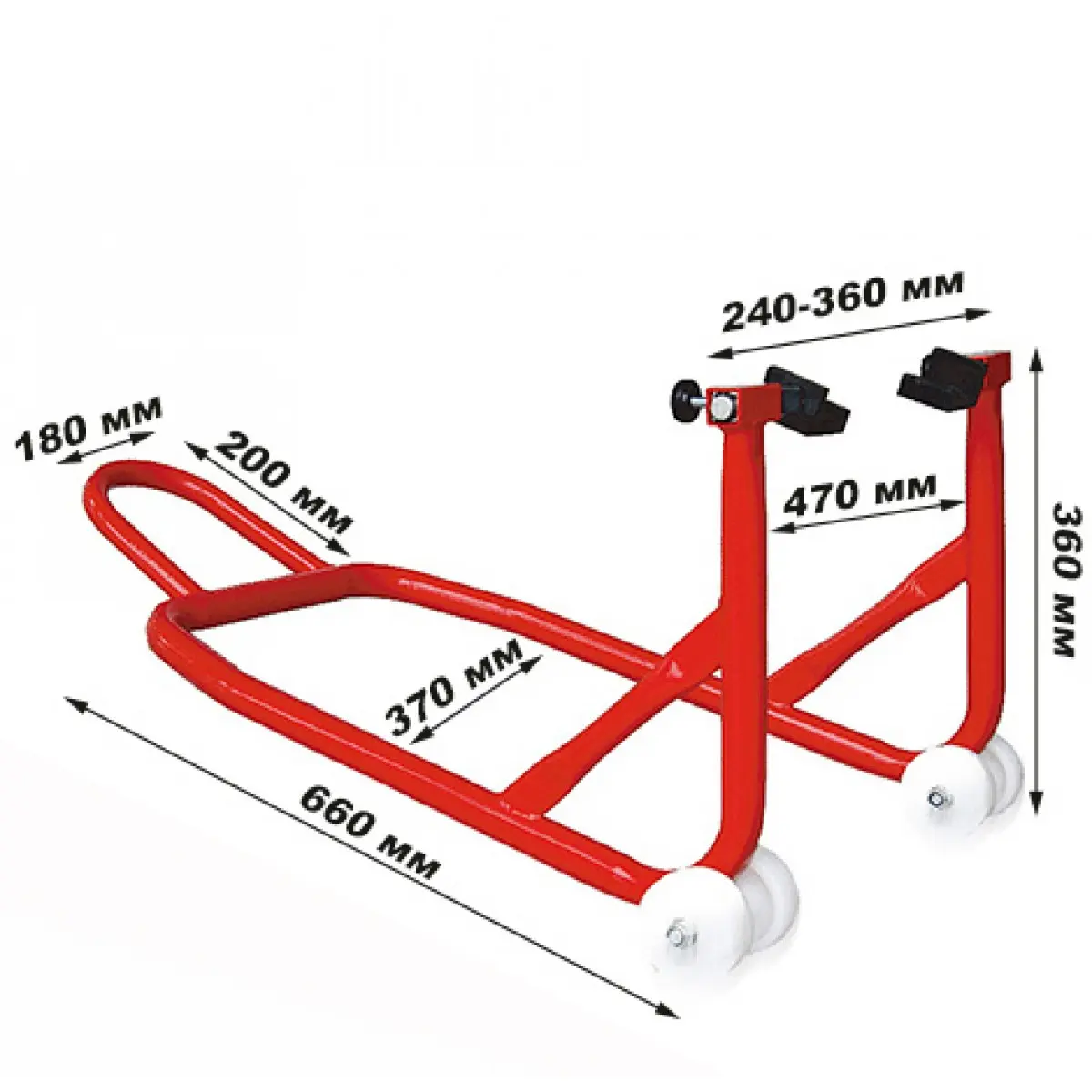

Передвижные подкаты оснащены колесами или роликами, что обеспечивает их мобильность. Такие конструкции незаменимы при частой перестановке техники в мастерской или необходимости освобождать рабочее пространство. Основное преимущество – возможность легко перемещать мотоцикл даже с зафиксированным передним колесом.

Стационарные подкаты жестко крепятся к полу через анкерные болты или сварные соединения. Они рассчитаны на длительную эксплуатацию на одном месте и обеспечивают максимальную устойчивость при интенсивных работах (например, демонтаже двигателя). Главный плюс – исключение случайного смещения платформы под нагрузкой.

Ключевые отличия конструкций

Мобильность: роликовые механизмы у передвижных vs. отсутствие подвижности у стационарных
Установка: временная фиксация стопорами vs. капитальное крепление к полу
Грузоподъемность: обычно до 300 кг у мобильных vs. до 500+ кг у стационарных

Тип	Основание	Опорный элемент	Типичное применение
Передвижной	Стальная рама на роликах	Съемные упоры или гидравлический домкрат	Техобслуживание, сезонное хранение
Стационарный	Сварная платформа с анкерными отверстиями	Несъемные стойки с регулируемыми зажимами	Капитальный ремонт, тюнинг

При выборе типа учитывают частоту перемещения мотоцикла и характер работ. Для шиномонтажа или чистки цепи достаточно мобильной версии, а при работе с двигателем предпочтительнее стационарная платформа с усиленными опорами.

Центральная подставка для мотоцикла: преимущества и ограничения

Основное преимущество центральной подставки – максимальная стабильность мотоцикла при проведении работ. Она фиксирует технику в строго вертикальном положении, полностью разгружая оба колеса, что критично для обслуживания трансмиссии, регулировки цепи или демонтажа колёс. Такая опора обеспечивает надёжную базу для силовых операций вроде откручивания прикипевших гаек.

Ключевое ограничение – сложность установки тяжёлых моделей без достаточного физического усилия или техники. Некоторые конструкции склонны к раскачиванию на неровных поверхностях, а на мягких грунтах (песок, грунт) могут проседать. Отдельные типы подставок несовместимы с мотоциклами, имеющими нестандартную форму рамы или выхлопной системы.

Критические аспекты использования

Преимущества:
- Полный доступ к подвеске и колёсам
- Исключение риска падения при правильной установке
- Равномерное распределение нагрузки на раму
- Возможность проворачивать колёса для смазки цепи

Ограничения:

Требует ровной твёрдой поверхности
Большая масса и габариты для транспортировки
Сложность использования на заниженных мотоциклах
Риск повреждения катализатора или выхлопной системы у некоторых моделей

Подкаты боковые (левый/правый): особенности использования

Боковые подкаты, устанавливаемые отдельно на левую или правую сторону мотоцикла, выполняют узкоспециализированную задачу – предотвращение падения техники на бок при выполнении ремонтных работ, обслуживания или длительной стоянки. Их конструкция рассчитана на восприятие нагрузки исключительно в одном направлении – перпендикулярно плоскости подката, что отличает их от центральных подставок.

Ключевая особенность эксплуатации боковых подкатов – необходимость использования строго на ровной и твердой поверхности. Малейший уклон или мягкий грунт (асфальт в жару) могут привести к проседанию опоры и потере устойчивости мотоцикла. Требуется постоянный контроль надежности сцепления подката с поверхностью и четкая фиксация его под силовой точкой рамы или двигателя (специальными проушинами или жёсткими элементами).

Специфика применения и ограничения

Основные сферы использования левых/правых подкатов:

Демонтаж колеса: Поднятие одной стороны позволяет свободно снять переднее или заднее колесо для замены покрышки, балансировки или ремонта.
Обслуживание подвески: Обеспечивает доступ для снятия амортизатора, замены рычагов, проверки состояния подшипников маятника и вилки.

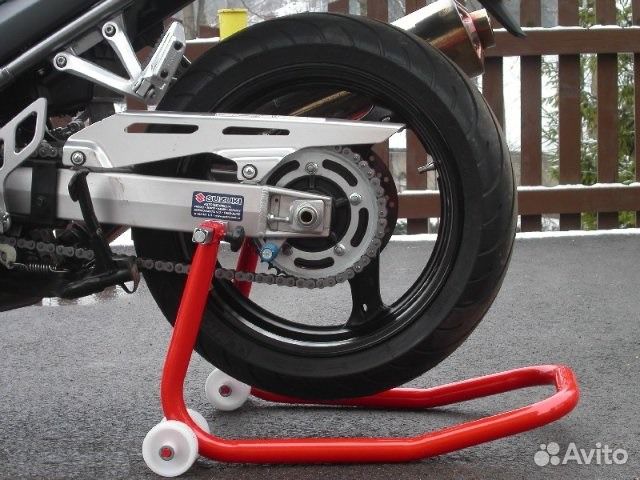

Чистка и смазка цепи: Приподнятое заднее колесо облегчает вращение цепи для равномерного нанесения смазки или очистки.
Ремонт кузовных элементов: Фиксация мотоцикла в наклонном положении упрощает снятие обтекателей, бензобака или боковых панелей.

Важные ограничения:

Никогда не работайте под мотоциклом, поднятым только на боковой подкат. Конструкция не предназначена для обеспечения безопасности человека в случае падения техники.
Избегайте приложения ударных нагрузок (например, при откручивании сильно затянутых болтов) на мотоцикл, стоящий на боковом подкате. Используйте дополнительные упоры или переставьте на центральную стойку.
Перед подъемом убедитесь, что мотоцикл стоит на нейтральной передаче, а основная подставка (центральная) убрана.

Таблица: Сравнение точек приложения усилия

Тип подката	Точка контакта	Стабильность
Боковой (левый/правый)	Проушина рамы/двигателя сбоку	Односторонняя, требует осторожности
Центральный (механика/гидравлика)	Под двигателем/рамой по центру	Двусторонняя, более надежная

Колёсные роликовые платформы: облегчение парковки и перемещения

Роликовые платформы представляют собой мобильные основания с вращающимися колёсами, на которые устанавливается мотоцикл. Их ключевая задача – обеспечить лёгкое перемещение техники вручную даже в стеснённых условиях гаража или мастерской. Конструкция позволяет развернуть или передвинуть тяжёлый мотоцикл без запуска двигателя и физических усилий.

Основные элементы включают раму из стали или алюминия, 4-6 поворотных роликов с фиксаторами и систему креплений для колёс мотоцикла. Грузоподъёмность варьируется от 250 до 1000 кг, а высота платформы обычно не превышает 5-8 см, что исключает необходимость использования пандусов.

Разновидности конструкций

По типу управления перемещением:

Ручные: перемещение силой оператора, ролики без привода
Электрические: с мотор-редукторами для автономного движения (редко для тяжёлых моделей)

По механизму фиксации мотоцикла:

Вертикальные стойки – охватывают колесо с боков
Сквозные шпильки – проходят через ось колеса
Комбинированные системы – сочетают стойки и ремни-стяжки

Критерий	Бюджетные модели	Профессиональные модели
Материал рамы	Сталь 2-3 мм	Алюминий/усиленная сталь 4-5 мм
Тип роликов	Пластиковые с подшипниками	Резиновые на шарикоподшипниках
Дополнительные опции	Ручные фиксаторы	Пневмоподъёмник, дистанционное управление

Самостоятельное изготовление: Требует сварочного оборудования и точных расчётов нагрузки. Раму сваривают из профильной трубы 40×40×3 мм, устанавливая 4 поворотных ролика с тормозами (грузоподъёмность от 300 кг каждый). Крепёжные шпильки изготавливают из стального прутка диаметром 14-18 мм с резьбой под гайки. Обязательна антикоррозийная обработка и испытание под нагрузкой перед использованием.

Ключевые преимущества самодельных платформ – точное соответствие габаритам конкретного мотоцикла и экономия средств. Недостатки – отсутствие сертификации и риски при ошибках в расчётах прочности. Для безопасности критичных узлов (шпилек, сварных швов) применяют двукратный запас прочности относительно веса техники.

Гидравлические автоподкаты: принцип работы и область применения

Гидравлические автоподкаты используют принцип несжимаемости рабочей жидкости для преобразования механического усилия в подъемную силу. Основу конструкции составляет герметичный гидроцилиндр с поршнем, заполненный техническим маслом. Усилие от ручной помпы или ножного привода передается через систему клапанов, создавая давление в рабочей камере и выдвигая шток с платформой.

Управление осуществляется через запорно-спускной клапан: при открытии масло перетекает в резервуар, обеспечивая плавное опускание. Фиксация на заданной высоте происходит за счет блокировки жидкости обратным клапаном, исключая самопроизвольное движение даже под нагрузкой. Типичная грузоподъемность варьируется от 200 до 1000 кг при высоте подъема 300-500 мм.

Ключевые особенности и сферы использования

Преимущества перед механическими аналогами:

Минимальное физическое усилие оператора
Плавность хода без рывков
Стабильная фиксация положения
Высокая устойчивость при работе с тяжелыми туристическими и круизными моделями

Типичные области применения:

Стационарные мастерские для ежедневного обслуживания
Гаражное использование при ограниченном рабочем пространстве
Транспортировка мотоциклов в трейлерах (мобильные версии с колесами)
Специализированный ремонт: демонтаж двигателя, замена амортизаторов

Параметр	Значение	Примечание
Рабочее давление	50-100 бар	Зависит от грузоподъемности
Тип привода	Ручной/ножной	Ножной вариант удобнее при работе в перчатках
Требования к основанию	Твердая ровная поверхность	Нестабильность вызывает перекосы

Важно: Эксплуатация требует контроля уровня масла и целостности уплотнений. Загрязнение гидравлической жидкости или износ манжет приводят к протечкам и потере работоспособности. Для самодельных конструкций критичен точный расчет толщины стенок цилиндра и диаметра штока.

Заводские подкаты: материалы изготовления (сталь, алюминий)

Заводские подкаты преимущественно производятся из двух материалов: стали и алюминиевых сплавов. Каждый вариант обладает уникальными физико-механическими свойствами, определяющими эксплуатационные характеристики изделия. Выбор материала напрямую влияет на долговечность, массу конструкции и цену аксессуара.

Стальные подкаты отличаются высокой прочностью и ремонтопригодностью, но подвержены коррозии без защитного покрытия. Алюминиевые аналоги легче и не ржавеют, однако требуют сложной технологии производства для достижения сопоставимой со сталью жёсткости. Оба материала проходят специальную обработку для повышения износостойкости в условиях ударных нагрузок.

Сравнительные характеристики материалов

Критерий	Сталь	Алюминиевый сплав
Вес	Тяжёлый (+30-50% к аналогам)	Лёгкий (снижает общую массу мотоцикла)
Предельная нагрузка	Высокая (устойчивы к деформациям)	Средняя (требуют усиленной конструкции)
Коррозионная стойкость	Низкая (обязательно цинкование/порошковая покраска)	Высокая (естественная оксидная плёнка)
Стоимость производства	Низкая (дешевле сырьё и обработка)	Высокая (дорогие сплавы и литьё/ковка)
Восстановление при повреждениях	Простое (рихтовка, сварка)	Сложное (чаще требуется замена узла)

Производители комбинируют материалы: например, используют стальные кронштейны крепления с алюминиевыми рычагами для оптимизации веса и прочности. Для защиты стальных элементов применяют:

Гальваническое цинкование
Полимерно-порошковое напыление
Анодирование (для алюминия)

Алюминиевые сплавы серий 6061-T6 или 7075 обеспечивают наилучшее соотношение прочности и массы, но критичны к соблюдению технологии сварки. Стальные подкаты марки СТ45 или 30ХГСА чаще встречаются в бюджетном сегменте, сохраняя функциональность при минимальной стоимости.

Расчёт минимальной нагрузки подката под ваш мотоцикл

Определение минимальной грузоподъёмности подката – критически важный этап, обеспечивающий безопасность транспортировки мотоцикла. Недооценка этого параметра приводит к деформации конструкции, внезапным поломкам и риску падения техники. Для расчёта необходимо учесть не только массу самого мотоцикла, но и дополнительные динамические нагрузки, возникающие при движении.

Минимальная нагрузочная способность подката должна превышать общий вес мотоцикла минимум на 20-30%. Этот запас компенсирует ударные воздействия от дорожных неровностей, резкого торможения или разгона, а также вес дополнительного оборудования (кофры, топливные баки, аксессуары). Использование подката без запаса прочности недопустимо даже для кратковременных перевозок.

Формула расчёта и ключевые параметры

Применяйте следующую формулу для определения минимальной нагрузки:

Мин. нагрузка = (Вес мотоцикла + Вес снаряжения) × Коэффициент запаса

Вес мотоцикла: Указан в технической документации (сухая масса + эксплуатационные жидкости). Если точных данных нет, взвесьте технику.
Вес снаряжения: Суммируйте массу закреплённых элементов (кофры, тросы, цепи, инструменты, топливо в полном баке).
Коэффициент запаса:
- 1.2 – для идеально ровных дорог и скоростей до 60 км/ч
- 1.3 – стандартные условия (трасса с умеренными неровностями)
- 1.5 – бездорожье, длительные поездки или высокие скорости

Пример расчёта для мотоцикла Honda CB500F:

Вес мотоцикла: 190 кг (с полным баком)
Вес снаряжения: кофры (15 кг) + инструменты (3 кг) = 18 кг
Общий вес: 190 + 18 = 208 кг
Коэффициент запаса (стандарт): 1.3
Мин. нагрузка подката: 208 × 1.3 = 270.4 кг

Выбирайте подкат с ближайшей большей стандартной грузоподъёмностью (например, 300 кг). Для тяжёлых моделей (от 250 кг) обязателен коэффициент 1.5. Учитывайте распределение веса: 60-70% массы должно приходиться на переднюю ось мотоцикла. При самостоятельном изготовлении усиливайте узлы крепления и используйте материалы с запасом прочности.

Необходимые инструменты и оборудование для самостоятельной сборки

Сборка подкатов требует точности и соблюдения техники безопасности, поэтому подготовка инструментальной базы – критически важный этап. От качества и полноты набора напрямую зависит надежность конструкции и скорость работы.

Минимальный комплект включает средства обработки металла, крепежные приспособления и измерительные приборы. Для сварных конструкций потребуется дополнительное оборудование, тогда как болтовые соединения сократят список.

Базовый набор инструментов

Режущий инструмент:
- Болгарка (УШМ) с дисками по металлу
- Ножовка по металлу с запасными полотнами
Для соединений:
- Сварочный аппарат (инверторный) + электроды
- Дрель с набором свёрл по металлу (HSS)
- Набор метчиков/плашек для резьбы
Измерительные и разметочные:
- Рулетка (5м), угольник, штангенциркуль
- Кернер, чертилка, маркер по металлу

Тип работ	Оборудование	Вспомогательные приспособления
Фиксация деталей	Слесарные тиски	Струбцины (G-образные, F-образные)
Обработка кромок	Шлифмашинка	Напильники, зачистные круги, наждачная бумага
Монтаж крепежа	Гаечные ключи (рожковые, торцевые)	Динамический ключ, набор головок

Защитное снаряжение:
- Маска сварщика-хамелеон
- Перчатки краги, очки, респиратор
Дополнительно:
- Верстак с ровной поверхностью
- Магнитные угольники для сварки
- Молоток, зубило, керн

Критичные требования безопасности при работе со сварочным аппаратом

Электробезопасность является абсолютным приоритетом. Поражение электрическим током высокого напряжения сварочного аппарата представляет смертельную опасность. Тщательно проверяйте целостность силового кабеля, держателя электрода и массового зажима перед каждым использованием. Никогда не работайте с неисправным оборудованием. Убедитесь, что сварочный аппарат и удлинители (если используются) рассчитаны на необходимую мощность и имеют надежное заземление. Изолируйте себя от токопроводящих поверхностей, особенно влажных, используйте диэлектрический коврик или сухие деревянные подставки. Помните, что рама мотоцикла является отличным проводником тока.

Пожарная безопасность не менее критична. Раскаленные брызги металла и шлака разлетаются на значительное расстояние (до 10 метров и более) и способны мгновенно воспламенить горючие материалы. Перед сваркой тщательно очистите рабочую зону от ЛЮБЫХ легковоспламеняющихся веществ: бензина, масла, ветоши, бумаги, древесной стружки, растворителей. Особое внимание уделите остаткам горюче-смазочных материалов на самом мотоцикле и подкате – протрите насухо области сварки и прилегающие зоны. Обязательно снимите бензобак (если он в зоне риска) и отсоедините аккумулятор. Имейте под рукой исправный огнетушитель (класса ABC или выше) и ведро с песком. Обеспечьте хорошую вентиляцию для удаления опасных сварочных дымов.

Обязательные меры индивидуальной защиты (СИЗ)

Защита глаз и лица: Обязательно используйте сварочный щиток или маску с автоматическим затемнением (хамелеон) с соответствующим уровнем затемнения (не менее DIN 10-13 для MMA). Свет дуги вызывает мгновенные и необратимые ожоги сетчатки ("зайчики") и катаракту при длительном воздействии.
Защита органов дыхания: Применяйте респиратор со сменными фильтрами, соответствующими классу опасности сварочных аэрозолей (маркировка P3 или выше). Длительное вдыхание сварочных дымов приводит к тяжелым заболеваниям легких (сидероз, астма сварщика).
Защита кожи: Носите огнестойкую спецодежду из плотной кожи или брезента (никакой синтетики!), полностью закрывающую тело. Используйте краги для сварки, высокие ботинки или сапоги, заправляя брюки внутрь. Ультрафиолетовое излучение дуги вызывает сильные ожоги кожи, аналогичные солнечным, но гораздо быстрее и интенсивнее.
Защита слуха: Используйте беруши или наушники, особенно при работе в закрытых помещениях или с использованием шлифовального инструмента для зачистки швов.

Риск	Последствия	Критичная защита
Поражение электрическим током	Травмы, остановка сердца, смерть	Исправное оборудование, заземление, изоляция, сухая зона
Интенсивное УФ/ИК излучение дуги	Ожоги глаз (электроофтальмия), ожоги кожи	Сварочная маска/щиток, огнестойкая спецодежда
Раскаленные брызги металла и шлака	Ожоги, возгорание материалов	Огнестойкая одежда, очистка зоны, огнетушитель
Токсичные сварочные дымы и газы (озон, оксиды азота, пары металлов)	Отравление, заболевания легких (пневмокониоз, астма), рак	Респиратор, принудительная вентиляция
Искры вблизи ГСМ/легковоспламеняющихся материалов	Пожар, взрыв	Тщательная очистка зоны, удаление ГСМ, огнетушитель

Выбор стальной профильной трубы: сечение и толщина стенки

Квадратное сечение (например, 30×30 мм или 40×40 мм) обеспечивает максимальную жесткость на кручение и изгиб благодаря равномерному распределению металла, что критично для силовых элементов рамы. Прямоугольные трубы (скажем, 40×20 мм) рационально используются в горизонтальных участках, где требуется сопротивление продольным нагрузкам при экономии материала.

Толщина стенки напрямую определяет несущую способность: для легких подкатов достаточно 1.5–2 мм, тогда как конструкции под тяжелые туреры или с дополнительным оборудованием требуют 2.5–3 мм. Недооценка параметра ведет к деформациям, а завышение – к неоправданному утяжелению, поэтому рассчитывайте массу мотоцикла с грузом.

Критерии выбора

Нагрузочная способность: Для моделей до 250 кг – сечение 30×30×2 мм, свыше 300 кг – 40×40×2.5 мм.
Точки крепления: В зонах соединения с лонжеронами мотоцикла используйте усиленные вставки или локальное утолщение стенки.
Коррозионная стойкость: Предпочтение трубам из стали Ст3СП или 09Г2С с цинкованием либо порошковой покраской после сварки.

Тип подката	Рекомендуемое сечение (мм)	Толщина стенки (мм)
Легкий (для скутеров)	25×25	1.5
Средний (чопперы, круизеры)	30×30 / 40×20	2.0
Тяжелый (туреры, эндуро)	40×40 / 50×30	2.5–3.0

Проверьте качество среза трубы – заусенцы и перекосы торцов усложнят сборку.
Учитывайте предел текучести материала (не менее 245 МПа для конструкционных сталей).
Рассчитайте запас прочности минимум 20% к максимальной эксплуатационной нагрузке.

Индивидуальные чертежи подката: как снять замеры с мотоцикла

Точность замеров критична для создания функционального подката. Начните с подготовки мотоцикла: установите его вертикально на ровную поверхность, используя подставку или центр, проверьте давление в шинах (должно соответствовать рекомендациям производителя). Убедитесь, что руль стоит прямо, а мотоцикл не наклонен.

Для фиксации параметров потребуется рулетка, штангенциркуль, уровень, линейка, бумага для эскизов и фотоаппарат. Замеряйте все ключевые точки крепления и несущие элементы рамы. Особое внимание уделите зонам контакта подката с мотоциклом – ошибки здесь приведут к неустойчивости или повреждениям.

Ключевые точки замера

Обязательные параметры для фиксации:

Ширина рамы: Замерьте расстояние между внешними краями рамы в зоне предполагаемого крепления подката (обычно под двигателем или рядом).
Высота до нижней точки рамы/двигателя: Определите расстояние от пола до самой нижней части мотоцикла (часто это картер двигателя или выхлопная система).
Колесная база: Измерьте расстояние между центрами осей переднего и заднего колес.
Дорожный просвет: Фиксируйте минимальное расстояние от земли до элементов рамы/двигателя в зоне монтажа подката.
Точки крепления: Тщательно измерьте диаметры и положение существующих проушин, болтов или труб рамы, которые будут использоваться для фиксации подката (ширина между ними, высота от пола, углы).

Дополнительные рекомендации:

Сделайте фото мотоцикла сбоку и спереди, разместив рядом рулетку для масштаба.
Замерьте угол наклона рамы в месте установки подката с помощью угломера или уровня.
Определите вес мотоцикла (используйте весы) для расчета нагрузки на подкат.
Учтите вылет выхлопной системы, подножек и других элементов, которые могут мешать установке.

Точка замера	Инструмент	Важность
Ширина рамы в точке крепления	Штангенциркуль/Рулетка	Критична (база конструкции)
Высота до нижней точки	Рулетка + Уровень	Критична (клиренс подката)
Диаметр крепежных проушин	Штангенциркуль	Высокая (точность посадки)

Все замеры дублируйте минимум дважды для исключения ошибок. Фиксируйте единицы измерения (миллиметры предпочтительнее). На эскизе отмечайте не только размеры, но и взаимное расположение точек относительно друг друга и основных осей мотоцикла. Учитывайте необходимость небольшого технологического зазора (2-5 мм) в местах крепления для компенсации погрешностей и вибраций.

Раскрой и резка металлических заготовок точно по размеру

Точный раскрой металла определяет геометрию и прочность будущего подката. Неправильные размеры приведут к перекосу конструкции или сложностям при сварке. Используйте проверенные чертежи с четкими допусками и обязательно учитывайте толщину режущего инструмента (резца, диска, лазера).

Перенесите контуры деталей на металл с минимальными погрешностями. Для профильных труб (основная рама) применяйте угольники и точные рулетки, для листового металла (платформы, упоры) – лекала из картона или фанеры. Фиксируйте разметку кернером или острым чертилом, чтобы линии не стирались при работе.

Методы резки для домашних условий

Углошлифовальная машина (УШМ): Наиболее доступный вариант. Используйте тонкие отрезные диски по металлу (1.0-1.6 мм) для минимизации потерь материала. Обязательно применяйте направляющие шины или струбцины для ровного реза.
Ленточная пила (стационарная или ручная): Обеспечивает чистый и точный рез под углом. Требует навыков и надежного крепления заготовки.
Газопламенная резка: Подходит для толстого металла (от 5 мм), но дает широкий рез и окалину. Требует последующей шлифовки кромок.

После резки обязательно зачистите кромки от заусенцев лепестковым диском или напильником. Проверьте соответствие размеров чертежу и углы сопряжения деталей. Отклонение более 1-2 мм критично для сварной сборки!

Материал	Рекомендуемый инструмент	Точность
Профильная труба (до 3 мм)	УШМ с направляющей	±0.5 мм
Листовая сталь (2-5 мм)	Ленточная пила	±0.3 мм
Толстостенный прокат (6+ мм)	Газовый резак	±1.0 мм

Этапы сборки каркаса передвижного подката своими руками

После подготовки чертежа и материалов приступают к сборке силовой конструкции. Точность измерений и соблюдение геометрии каркаса критичны для безопасной эксплуатации подката.

Все сварочные работы выполняются на ровной поверхности с использованием угольников и струбцин для фиксации деталей. Обязательно предусматриваются места крепления домкрата и противоскользящих накладок.

Последовательность монтажа

Сборка основания
- Разложите продольные и поперечные балки согласно чертежу
- Проконтролируйте прямые углы соединений магнитным угольником
- Прихватите стыки точечной сваркой
Монтаж вертикальных стоек
- Установите опорные колонны по углам основания
- Выверите вертикальность строительным уровнем
- Зафиксируйте временными распорками
Установка верхней рамы
- Соедините стойки поперечными перекладинами
- Добавьте диагональные раскосы для жёсткости
- Проварите все соединения сплошным швом
Крепление колёсных опор
- Приварите кронштейны для оси в нижней части каркаса
- Установите стальную ось с подшипниками
- Зафиксируйте поворотные колёса с стопорными механизмами
Финальные работы
- Зачистите сварочные швы углошлифовальной машинкой
- Проверьте устойчивость конструкции под нагрузкой
- Покройте металл антикоррозийной грунтовкой

Технология правильной сварки швов для прочности конструкции

Надежность подката напрямую зависит от качества сварных соединений. Неправильно выполненный шов создает концентраторы напряжений, что приводит к усталостным трещинам и разрушению конструкции под динамическими нагрузками при эксплуатации мотоцикла.

Основные критерии качественного сварного шва включают полный провар основного металла, отсутствие пор, шлаковых включений, подрезов и прожогов. Толщина и геометрия шва должны соответствовать расчетным нагрузкам на конкретный узел рамы или крепления.

Ключевые этапы технологии сварки

Подготовка металла:

Тщательная зачистка кромок в зоне сварки (удаление ржавчины, масла, краски) металлической щеткой или шлифованием.
Точная подгонка элементов (зазор не более 1-2 мм) и надежная фиксация струбцинами или прихватками.
Скос кромок (при толщине металла >3 мм) для обеспечения глубокого провара.

Выбор режимов и техники сварки:

Тип сварочного аппарата: Для тонкостенных труб рамы предпочтительна полуавтоматическая сварка в среде защитного газа (MIG/MAG) – она обеспечивает минимальный тепловой ввод и снижает риск деформаций.
Сила тока и напряжение: Подбираются согласно толщине металла и диаметру проволоки/электрода. Слишком высокий ток вызывает прожоги, слишком низкий – непровар.
Скорость движения горелки: Постоянная, без резких рывков. Медленный ход ведет к перегреву, быстрый – к образованию неровного "чешуйчатого" шва с порами.
Угол наклона горелки: Оптимально 70-80° к поверхности. При сварке угловых швов – равномерное распределение тепла между обеими плоскостями.

Контроль качества:

Дефект	Причина	Последствия
Поры	Влажный электрод/проволока, загрязнения, сильный сквозняк	Снижение сечения шва, хрупкость
Непровар	Низкий ток, большая скорость сварки, малый зазор	Резкое падение прочности на разрыв
Подрезы	Высокий ток, длинная дуга, смещение электрода	Концентрация напряжений, начало трещины

После сварки обязательна зачистка швов от шлака и визуальный осмотр. Критически нагруженные узлы (крепления колес, точки сочленения с мотоциклом) требуют неразрушающего контроля – магнитопорошкового или капиллярного метода для выявления скрытых дефектов.

Важно: Используйте только конструкционные стали (Ст3, 09Г2С), близкие по составу к материалам рамы мотоцикла. Сварка высокоуглеродистых сталей или чугуна без предварительного подогрева и специальных припоев недопустима.

Изготовление колёсной базы: подшипники и оси вращения

Качество колёсной базы напрямую определяет безопасность и плавность хода подката. Центральным элементом здесь является ось вращения, воспринимающая все динамические нагрузки, и подшипники, обеспечивающие минимальное трение при качении колеса.

Неправильный подбор или установка этих компонентов ведёт к люфтам, вибрациям, ускоренному износу и даже заклиниванию колеса. Используйте только материалы с высокой механической прочностью и коррозионной стойкостью, такие как легированная сталь или нержавейка для оси и качественные подшипники закрытого типа.

Ключевые компоненты и этапы изготовления

Типы подшипников:

Шариковые радиальные: Стандартное решение для небольших нагрузок. Требуют защиты от грязи.
Игольчатые: Компактны, выдерживают высокие радиальные нагрузки при ограниченном осевом пространстве.
Конические роликовые: Оптимальны для тяжёлых подкатов, воспринимают комбинированные (радиальные и осевые) нагрузки. Требуют точной регулировки.

Изготовление оси вращения:

Выбор материала: Пруток из стали марки 40Х, 45 или нержавеющей стали диаметром 16-25 мм (зависит от нагрузки).
Обработка:
- Точение посадочных мест под подшипники с допуском H7 (плотная посадка).
- Нарезка резьбы на концах оси для фиксирующих гаек или шпилек.
- Фрезеровка пазов под стопорные кольца (при необходимости).
Термообработка: Закалка и отпуск для повышения твёрдости поверхности (HRC 45-50) и сохранения вязкости сердцевины.
Финишная обработка: Шлифовка посадочных мест для идеальной геометрии и снижения шероховатости (Ra ≤ 1.6 мкм).

Сборка узла:

Этап	Действие	Ключевые моменты
1	Прессование подшипников на ось	Используйте арбалетный пресс или оправку. Нагревайте посадочное место подшипника (до 80-100°C) для облегчения монтажа. Не передавливайте наружное кольцо!
2	Установка узла в стойки	Обеспечьте строгую соосность обеих стоек (рамы подката). Зазор между подшипником и посадочным отверстием стойки – 0.01-0.03 мм (посадка H7/js6).
3	Фиксация оси	Стяните концы оси гайками с контргайками или шпильками. Обязательно используйте шайбы Гровера и стопорные шайбы. Люфт недопустим!

Критические проверки после сборки:

Отсутствие радиального и осевого люфта колеса.
Лёгкость и плавность вращения без заеданий и посторонних шумов.
Надёжность фиксации гаек/шпилек (рекомендуется применение фиксатора резьбы).

Изогнутые опорные элементы: техника гибки труб в домашних условиях

Точность гибки определяет надежность подката: отклонения в радиусе или угле нарушат геометрию конструкции. Для работы подходят стальные или алюминиевые трубы круглого сечения диаметром 20-40 мм, предварительно очищенные от ржавчины и обезжиренные. Обязательно заполните полость трубы мелким сухим песком – это предотвратит деформацию стенок при сгибании.

Разметьте точки изгиба и радиусы маркером, используя лекала или шаблоны из картона. Закрепите трубу в тисках с мягкими накладками, чтобы избежать вмятин. Сгибание выполняйте плавно, без рывков, контролируя усилие на каждом этапе – спешка приводит к сплющиванию или образованию "гармошки".

Методы гибки

Ручной трубогиб с роликами: Фиксируйте трубу в станке, совместив отметку с центральным роликом. Проворачивайте рычаг равномерно, периодически сверяясь с шаблоном.
Гибка на оправке: Используйте металлический шарнирный шаблон или закрепленную на верстаке стальную пружину подходящего диаметра. Вручную огибайте трубу вокруг формы, прижимая коленом.
Горячий метод: Для толстостенных труб (от 3 мм) прогревайте зону изгиба газовой горелой докрасна. Сгибайте в термостойких перчатках сразу после нагрева.

Проблема	Причина	Решение
Сплющивание сечения	Слишком резкое усилие, пустая труба	Досыпать песок, уменьшить скорость гибки
Трещины на внешней стороне	Недогрев (для стали), дефект металла	Повторить нагрев, заменить заготовку
Волнообразность внутренней стенки	Избыточное давление при холодной гибке	Использовать оправку меньшего диаметра

После гибки высыпьте песок, продуйте трубу сжатым воздухом. Проверьте соответствие шаблону: приложите заготовку к чертежу и измерьте зазоры. Допустимое отклонение – не более 2 мм на метр длины. Для ответственных изгибов сделайте пробную гибку на обрезке трубы – это поможет скорректировать усилие и учесть "пружинение" металла.

Система фиксации мотоцикла на подкате (ремни, стопоры)

Надежное крепление мотоцикла на подкате исключительно важно для безопасности при транспортировке. Основная задача системы фиксации – полностью исключить смещение, раскачивание или опрокидывание техники во время движения, торможения и маневров.

Ключевыми элементами такой системы выступают ремни и стопоры. Их конструкция и расположение зависят от типа подката, точек крепления на мотоцикле (рама, подрамник, рычаги подвески) и веса транспортируемой техники. Правильный подбор и монтаж этих компонентов гарантируют стабильность мотоцикла на платформе.

Ременные системы крепления

Ремни являются основным средством фиксации корпуса мотоцикла в вертикальном положении. При выборе и использовании учитывают:

Материал: армированный полиэстер или нейлон шириной 50-75 мм с разрывной нагрузкой не менее 2000 кг.
Тип натяжителя: храповый механизм (ратчет) обеспечивает максимальное усилие стяжки без ослабления.
Точки крепления: ремни охватывают стабильные элементы мотоцикла (раму, подседельные стойки) и фиксируются к проушинам на подкате через карабины из кованой стали.
Количество: минимум 2 ремня – спереди (для противодействия инерции при торможении) и сзади (для удержания от смещения назад при разгоне).

Стопорные устройства

Стопоры предотвращают продольное и поперечное смещение колес по платформе:

Передний стопор: V-образный или регулируемый упор, жестко фиксирующий переднее колесо. Монтируется на платформе болтами или сваркой.
Задние ограничители: стальные скобы или винтовые упоры, блокирующие заднее колесо от смещения вбок.
Дополнительные элементы: боковые опорные стойки с мягкими накладками для контакта с подрамником/рамой, снижающие нагрузку на подвеску.

Самостоятельное изготовление и монтаж

При создании системы фиксации своими руками соблюдайте правила:

Используйте металл толщиной от 4 мм (сталь Ст3 или аналоги) для кронштейнов стопоров и проушин ремней.
Приваривайте элементы только к силовому каркасу подката, усиливая зоны крепления накладными пластинами.
Размещайте передний стопор с учетом диаметра колеса конкретного мотоцикла – колесо должно входить в упор с натягом.
Устанавливайте проушины для ремней под углом 45°-60° к платформе для оптимального вектора натяжения.

Элемент	Материал	Критичные параметры
Стопор передний	Сталь 4-5 мм	Высота ≥ 1/3 диаметра колеса
Проушины ремней	Сталь 6-8 мм	Диаметр петли ≥ 30 мм
Карабины	Кованая сталь	Рабочая нагрузка ≥ 1500 кг

Обязательно тестируйте систему под нагрузкой: приложите усилие 50-70 кг к рулю и задней части мотоцикла в разных направлениях – смещение должно отсутствовать. Помните: вибрации в дороге многократно усиливают динамические нагрузки!

Покраска и антикоррозионная обработка металлических деталей

Качественная покраска не только улучшает внешний вид подката, но и является важнейшим барьером против коррозии. Первый этап – тщательная подготовка поверхности. Металл должен быть абсолютно чистым, сухим и обезжиренным (используйте уайт-спирит, антисиликон или специальные обезжириватели). Удалите все следы ржавчины, старой краски, окалины и грязи с помощью металлической щетки, наждачной бумаги разной зернистости (например, Р80-Р120 для грубой зачистки и Р240-Р320 для финишной) или пескоструйной обработки. После механической очистки обязательно обработайте металл преобразователем ржавчины или фосфатирующим грунтом для пассивации поверхности и улучшения адгезии.

Нанесите антикоррозионный грунт (грунт по ржавчине или эпоксидный грунт) на всю поверхность детали. Эпоксидный грунт обеспечивает лучшую влагоизоляцию и адгезию, но требует строгого соблюдения межслойных интервалов. После высыхания грунта (согласно инструкции производителя) нанесите выравнивающую шпатлевку на обнаруженные неровности и глубокие царапины. После отверждения шпатлевки зашлифуйте ее до гладкости (наждачкой Р320-Р500) и нанесите вторичный акриловый грунт-наполнитель, который сгладит микронеровности и создаст идеальную основу для финишного покрытия. Зашлифуйте вторичный грунт мокрым способом (Р500-Р1000) до получения матовой, однородной поверхности.

Финишная покраска и защита

Перед нанесением финишной эмали повторно обезжирьте поверхность. Выбор краски зависит от предпочтений и возможностей: аэрозольные автоэмали удобны для небольших деталей и домашнего использования, но для больших поверхностей и долговечности предпочтительнее двухкомпонентные краски, наносимые краскопультом. Наносите краску в несколько тонких слоев с соблюдением межслойной выдержки, указанной производителем. Избегайте толстых слоев, приводящих к подтекам. После полного высыхания краски (может занимать до нескольких дней) для придания блеска и дополнительной защиты нанесите автомобильный лак (также в 2-3 тонких слоя).

Особое внимание уделите антикоррозионной обработке скрытых полостей и мест сварки, наиболее уязвимых к ржавчине. После сварки тщательно зачистите швы и обработайте их преобразователем ржавчины и грунтом. Для защиты внутренних поверхностей труб и труднодоступных мест используйте специальные антикоры:

Битумные мастики: Образуют плотное, резиноподобное покрытие, хорошо защищают днище, но могут быть тяжелыми и не очень эстетичными.
Восковые антикоры (типа "жидкий замок"): Проникают глубоко в щели и полости, создают восковую пленку, вытесняющую влагу. Идеальны для обработки скрытых полостей рам, труб и сварных швов изнутри. Наносятся через тонкую трубку-распылитель.
Мовиль и его аналоги: Традиционное средство на основе масла с ингибиторами коррозии, образует мягкую пленку. Требует регулярного обновления.

Работы проводите в хорошо проветриваемом помещении, используйте респиратор, очки и перчатки. Соблюдайте временные интервалы между слоями и обеспечивайте рекомендуемую температуру для сушки. Правильно выполненная покраска и антикоррозионная обработка значительно продлят срок службы металлических деталей самодельного подката.

Метод нанесения	Тип покрытия	Лучшее применение	Заметки
Краскопульт	Двухкомпонентные грунты, эмали, лаки	Большие поверхности, финишные слои	Требует навыка, оборудования, хорошей вентиляции
Аэрозольный баллон	Грунты, эмали, лаки (однокомпонентные)	Мелкие детали, локальный ремонт, домашние условия	Простота, доступность; риск подтеков при толстом слое
Кисть/Валик	Грунты по ржавчине, битумные мастики	Грубые защитные покрытия (напр., днище)	Не для финишных эмалей! Оставляет следы
Трубка-распылитель	Восковые антикоры, мовиль	Обработка скрытых полостей, внутренних поверхностей труб	Ключевой метод для защиты от скрытой коррозии

Контрольная сборка и тестирование подката на устойчивость

После завершения сварки всех элементов приступайте к контрольной сборке подката. Установите колеса, ось, подшипники и фиксирующие компоненты согласно чертежу, проверяя отсутствие перекосов рамы. Затяните все резьбовые соединения с рекомендованным моментом, используя динамометрический ключ для ответственных узлов (ступицы, крепления мотоцикла). Убедитесь, что колеса вращаются свободно без биения или затирания об раму.

Проверьте геометрию конструкции: измерьте диагонали рамы между крепежными точками (допустимое отклонение – не более 2-3 мм), сравните высоту установки колес относительно земли. Отклонения указывают на необходимость правки каркаса. Удостоверьтесь, что платформа для мотоцикла расположена строго горизонтально – это критично для равномерного распределения веса.

Этапы тестирования устойчивости

Статическая нагрузка: Зафиксируйте подкат на ровной поверхности. Плавно нагрузите платформу весом, превышающим массу мотоцикла на 20-30% (например, мешками с песком). Контролируйте прогиб рамы – допустимо не более 5 мм.
Проверка на раскачивание: Приложите боковое усилие к верхней части платформы. Конструкция должна возвращаться в исходное положение без люфтов в узлах крепления.
Тест движения: Медленно прокатите подкат по твердому покрытию и неровностям (бордюр, гравий). Колеса должны сохранять траекторию, без вибраций и самопроизвольного разворота.
Эксплуатационная имитация: Установите мотоцикл, закрепите его ремнями. Поднимите/опустите подкат домкратом, проверьте устойчивость в наклонном положении.

Параметр	Норма	Метод проверки
Горизонтальность платформы	±1°	Пузырьковый уровень
Свободный ход колес	≥2 оборота	Вращение от руки
Боковой люфт оси	≤0.5 мм	Индикатор часового типа
Деформация под нагрузкой	≤5 мм	Линейка после снятия груза

При обнаружении вибраций, скрипов или неконтролируемого смещения остановите тесты. Определите источник проблемы: ослабление крепежей, дефекты сварки или ошибки геометрии. Усильте слабые узлы накладками или распорками. Повторяйте тестирование после каждого внесения изменений.

Регулировка и финальная доводка самодельной конструкции

После сборки подкатов критически важна точная регулировка геометрии. Установите конструкцию на мотоцикл и проверьте параллельность стоек относительно рамы, используя угольник и уровень. Отклонение более 2° потребует коррекции крепежных площадок. Убедитесь, что в сложенном положении зазор между подкатом и колесом составляет минимум 15 мм.

Проведите тест на свободный ход шарнирных соединений: механизм должен раскладываться под собственным весом без заеданий, но не допускать самопроизвольного складывания. При необходимости отрегулируйте натяжение оси шарнира добавлением/удалением шайб или заменой пружины. Проверьте отсутствие люфтов во всех соединениях.

Ключевые этапы испытаний

Статическая нагрузка: Подоприте мотоцикл на подкатах, приложив вертикальную силу в 1.5 раза превышающую вес техники. Конструкция не должна деформироваться, а точки крепления к раме - смещаться.
Динамический тест: Совершите серию поворотов с креном 25-30°, контролируя зазор между асфальтом и опорной пятой. Минимальное расстояние - 20 мм при максимальном наклоне.
Вибрационная устойчивость: Заведите двигатель, раскрутив до красной зоны. Проверьте отсутствие резонансных колебаний в элементах подкатов.

Обязательные доработки после испытаний:

Установка резиновых демпферов в местах контакта с рамой
Фрезеровка посадочных плоскостей для идеального прилегания
Добавление канавок для стока воды на вертикальных стойках

Дефект	Метод устранения	Инструмент
Несимметричное касание	Калибровка длины телескопических стоек	Разрезной хомут + нивелир
Дребезжание	Установка пружинных шайб Гровера	Динамометрический ключ
Коррозионные риски	Фосфатирование + порошковая покраска	Пескоструйный аппарат

Финишным этапом выполните балансировку: закрепите на конце каждой опоры свинцовые грузы, подобрав массу так, чтобы подкат автоматически занимал вертикальное положение при раскладывании. Проверьте надежность всех предохранительных шплинтов и стопорных колец.

Перед эксплуатацией нанесите разметку предельных нагрузок на видимые части конструкции. Рекомендуется первые 500 км пробега еженедельно контролировать момент затяжки ответственных соединений динамометрическим ключом с усилием, указанным в технической документации.

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства.

Основой послужили экспертные публикации по мототематике и инженерные рекомендации.

Журнал "Мототехника": выпуски о тюнинге шасси за 2020-2023 гг.
Пособие "Самодельные аксессуары для мотоциклов" (Иванов А.В., изд. "Транспорт", 2021)
Технический форум MotoExpert: ветки обсуждений подкатов и защиты рамы
Видеоархивы канала "Гаражные решения": мастер-классы по металлообработке
ГОСТ Р 41.29-2021 "Требования к дополнительному оборудованию двухколесных ТС"
Патентные описания конструкций подкатов (RU №174512, №210876)
Учебное пособие "Расчеты прочности мотоциклетных компонентов" (Сидоров П.К., МГТУ, 2019)
