Подключение бортового компьютера на ВАЗ-2110 - инструкция

Статья обновлена: 18.08.2025

Современные бортовые компьютеры для ВАЗ-2110 давно перестали быть роскошью, став важным инструментом контроля параметров автомобиля.

Установка такого устройства позволяет водителю получать точные данные о расходе топлива, температуре двигателя, скорости и диагностировать возникающие ошибки.

Правильное подключение бортового компьютера требует понимания схемы электрооборудования автомобиля и последовательности действий.

Данная инструкция подробно описывает процесс монтажа и настройки оборудования для ВАЗ-2110.

Что такое бортовой компьютер и зачем он нужен

Бортовой компьютер (БК) – это электронное устройство, интегрируемое в автомобиль для сбора, обработки и отображения ключевых параметров его работы. Он подключается к штатной диагностической шине CAN/L-line и считывает данные напрямую с датчиков и контроллеров двигателя, АБС, топливной системы и других узлов.

Основная задача БК – предоставить водителю в реальном времени детальную информацию о состоянии машины и текущих процессах. Это заменяет ручные вычисления, упрощает контроль за расходом топлива, своевременно предупреждает о неисправностях и помогает оптимизировать стиль вождения для экономии ресурсов.

Ключевые функции бортового компьютера

• Мониторинг расхода топлива: мгновенный/средний расход, прогноз запаса хода, стоимость поездки.
• Диагностика: расшифровка ошибок ЭБУ (коды неисправностей), предупреждение о сбоях датчиков.
• Текущие параметры: скорость, обороты двигателя, температура охлаждающей жидкости, напряжение бортовой сети.
• Сервисные напоминания: сроки замены масла, фильтров, тормозных колодок.
• Расчётные данные: время в пути, средняя скорость, пройденное расстояние.

Преимущества установки на ВАЗ-2110

Контроль топлива	Точный учёт расхода без "ручных" методов, выявление аномалий (утечки, перерасход).
Ранняя диагностика	Оперативное оповещение о неполадках (например, ошибки лямбда-зонда, ДПДЗ) до серьёзных поломок.
Экономия ресурсов	Корректировка манеры езды для снижения расхода, контроль состояния аккумулятора.
Удобство	Централизованный вывод информации на экран, звуковые оповещения, автоматизация расчётов.

Важно: Для работы БК на ВАЗ-2110 требуется наличие инжекторной системы впрыска и совместимой диагностической шины. На карбюраторных версиях функционал будет ограничен.

Типы бортовых компьютеров для ВАЗ-2110

Бортовые компьютеры для ВАЗ-2110 условно делятся на три основные категории, отличающиеся функционалом, способом интеграции и ценой. Выбор конкретного типа зависит от потребностей владельца и технических возможностей автомобиля.

Каждый тип имеет специфические особенности подключения и настройки, влияющие на сложность самостоятельной установки. Важно учитывать совместимость с конкретной моделью двигателя и электронной системой управления.

Классификация устройств

Основные варианты представлены на рынке:

• Штатные маршрутные компьютеры (МК): Базовые модели (Gamma GF 112, State X1), интегрируемые в панель приборов вместо "часов". Показывают расход топлива, температуру, ошибки ЭБУ.
• Универсальные БК с расширенным функционалом: Отдельные блоки (Орион БК-08, Prestige V55). Мониторят параметры двигателя, диагностируют системы, управляют парковочным радаром.
• Мультимедийные системы с диагностикой: Головные устройства 1DIN/2DIN (Pioneer, Prology). Совмещают медиаплеер, навигацию и считывание данных OBD-II через адаптер.

Тип	Питание	Интерфейс подключения	Ключевые функции
Штатные МК	Штатная проводка	K-line	Расход топлива, ошибки ЭБУ
Универсальные БК	Прикуриватель/OBD	OBD-II / K-line	Диагностика, сервисные напоминания
Мультимедийные системы	Автомагнитола	Bluetooth/Wi-Fi (ELM327)	Медиа, навигация, базовые параметры

Важно: Для моделей ВАЗ-2110 до 2004 года (с контроллерами Январь-4, BOSH M1.5.4) критично наличие поддержки протокола K-line. Автомобили после 2004 года (с Евро-2/3) совместимы с OBD-II устройствами.

Критерии выбора подходящей модели

Функциональность определяет практическую ценность устройства. Приоритетными считаются модели, отображающие расход топлива (мгновенный/средний), напряжение бортовой сети, температуру охлаждающей жидкости, скорость движения, пробег и расчетный запас хода. Дополнительные опции вроде диагностики ошибок ЭБУ, контроля оставшегося ресурса расходников (масло, фильтры) или напоминаний о ТО повышают удобство эксплуатации.

Совместимость с электронной системой конкретного автомобиля – критически важный параметр. Убедитесь, что компьютер поддерживает протокол обмена данными вашего ЭБУ (чаще всего OBD-II или более ранний вариант для ВАЗ-2110). Несоответствие протокола приведет к некорректной работе или полному отсутствию связи с датчиками.

Ключевые аспекты при выборе

• Тип установки:
  • Штатные модели (встраиваются в торпедо вместо «бардачка» или часов) – выглядят аккуратно, но требуют сложного монтажа.
  • Универсальные накладные компьютеры – крепятся на торпедо или лобовое стекло; проще в установке, но могут ухудшать обзор.
• Экран:
  • Достаточный размер и разрешение для четкого отображения данных.
  • Подсветка (желательно регулируемая) для комфортного использования ночью.
• Управление:
  • Удобство кнопок или сенсора (особенно в перчатках).
  • Логичность меню и скорость отклика.
• Надежность и отзывы:
  • Изучение пользовательских оценок конкретных моделей (устойчивость к перепадам температур, частота сбоев).
  • Репутация бренда и доступность сервисной поддержки.

Параметр	Рекомендация	Примечание
Поддержка протоколов	OBD-II, EOBD, совместимость с Январь/BOSCH М7.9.7	Обязательно уточнить для вашего года выпуска и ЭБУ
Питание	12В с защитой от скачков напряжения	Наличие предохранителя в цепи – обязательное требование
Габариты/крепление	Соответствие месту установки	Для штатного монтажа – точное совпадение с посадочным отверстием

Стандартные функции современных бортовиков

Современные бортовые компьютеры для ВАЗ-2110 предоставляют комплексный контроль параметров автомобиля через диагностический разъем OBD-II. Они обрабатывают данные с датчиков ЭБУ двигателя, трансформируя их в понятную для водителя информацию. Базовый функционал направлен на мониторинг ключевых систем и экономию ресурсов.

Устройства унифицированы для работы со штатной электроникой "десятки", но возможности варьируются в зависимости от модели. Производители закладывают стандартный набор опций, который можно расширить через программное обновление или калибровку.

Базовые категории функций

• Мониторинг параметров движения
  • Текущая/средняя скорость, пройденное расстояние
  • Обороты двигателя (тахометр)
  • Температура охлаждающей жидкости
  • Напряжение бортовой сети
• Учет топлива
  • Мгновенный и средний расход (л/100 км)
  • Остаток топлива в баке
  • Прогноз пробега на остатке
  • Стоимость поездки
• Диагностика
  • Чтение и расшифровка ошибок ЭБУ
  • Контроль исправности датчиков
  • Сброс ошибок после ремонта
• Сервисные опции
  • Напоминания о ТО (масло, фильтры)
  • Регистрация пробега между заправками
  • Будильник/таймер
  • Предупреждение о превышении скорости

Инструменты для монтажа: подготовка к работе

Перед началом установки бортового компьютера на ВАЗ-2110 соберите полный комплект необходимых инструментов. Отсутствие даже одного элемента существенно замедлит процесс монтажа или сделает его невозможным без прерывания работ.

Проверьте исправность электроинструментов и целостность изоляции на рукоятках. Убедитесь в достаточном освещении рабочей зоны и отсутствии легковоспламеняющихся жидкостей рядом с местом подключения электропроводки.

Необходимые инструменты и материалы

• Комплект автомобильных торцевых ключей (8-17 мм)
• Крестообразная и плоская отвёртки
• Автомобильный тестер или мультиметр
• Кусачки и кримпер для обжима контактов
• Изолента ТУТ-желтая и чёрная
• Набор термоусадок разных диаметров
• Монтажный нож с выдвижным лезвием

Порядок подготовки

1. Отсоедините клеммы аккумулятора (сначала минусовую)
2. Снимите пластиковую накладку тоннеля под ручным тормозом
3. Демонтируйте штатную магнитолу для доступа к проводке
4. Зачистите контакты диагностического разъема OBD-II
5. Разложите инструменты в зоне легкой досягаемости

Элемент	Рекомендации
Провода	Сечение не менее 1.5 мм², цветовая маркировка
Предохранители	Запасные 5А/10А для цепи питания
Крепёж	Пластиковые хомуты для фиксации жгута

Отключение аккумулятора - первая обязательная операция

Перед началом любых работ с электропроводкой автомобиля ВАЗ-2110, включая установку бортового компьютера, полностью обесточьте систему. Отсутствие напряжения исключает риск короткого замыкания, случайного срабатывания подушек безопасности и повреждения электронных компонентов при случайном замыкании клемм инструментом.

Игнорирование этого этапа может привести к выходу из строя контроллера ЭСУД, перегоранию предохранителей, сбоям в работе иммобилайзера или необходимости перепрошивки модулей. Всегда начинайте с отсоединения аккумуляторной батареи – это критически важный шаг для безопасного монтажа.

Порядок действий:

1. Заглушите двигатель и извлеките ключ из замка зажигания.
2. Откройте капот и зафиксируйте его штатной опорой.
3. Ослабьте ключом на 10 мм гайку отрицательной клеммы ("масса", обозначена знаком –).
4. Снимите клемму с вывода АКБ и отведите провод в сторону, исключив случайный контакт с батареей.
5. Изолируйте клемму чистой ветошью или пластиковым колпачком при длительных работах.

Важный нюанс	Последствия нарушения
Сначала снимается ОТРИЦАТЕЛЬНАЯ клемма	Короткое замыкание при касании кузова инструментом
Не допускайте контакта снятой клеммы с выводом АКБ	Искрообразование, повреждение ЭБУ, возгорание

Работы разрешается начинать только через 5-7 минут после отключения АКБ – это время необходимо для разрядки конденсаторов в блоках управления. Убедитесь в отсутствии напряжения на колодке диагностического разъема OBD-II перед подключением проводов бортового компьютера.

Снятие заводской заглушки на торпедо

Заводская заглушка расположена в центральной части торпедо над магнитолой или блоком управления печкой. Она представляет собой прямоугольную пластиковую панель стандартного размера под бортовой компьютер (обычно 1-DIN), удерживаемую внутренними фиксаторами по периметру.

Для демонтажа подготовьте тонкую плоскую отвертку с закругленными краями или пластиковый медиатор для автозвука. Избегайте металлических инструментов с острыми гранями – они могут повредить панель торпедо или оставить царапины на окружающих элементах.

Пошаговая инструкция

1. Сядьте на место водителя и отрегулируйте рулевую колонку в нижнее положение для лучшего доступа.
2. Определите зазор между заглушкой и торпедо (обычно 1-2 мм по верхнему краю).
3. Вставьте инструмент в верхний зазор, аккуратно отожмите фиксатор движением «на себя и вниз».
4. Повторите действие для нижних фиксаторов, слегка поддевая заглушку по углам.
5. Извлеките элемент равномерным вытягиванием без перекоса.

Если заглушка не поддается:

• Прогрейте салон авто до 20-25°C – на холоде пластик становится хрупким
• Используйте пластиковую карту вместо отвертки для защиты поверхности
• Поочередно освобождайте фиксаторы с шагом 1-2 см, двигаясь по периметру

После извлечения проверьте состояние посадочного места:

Что осмотреть	Норма	Дефект
Фиксаторы гнезда	Цельные, без трещин	Сломанные лапки
Электропроводка за гнездом	Закреплена стяжками	Свисающие провода

Уберите пыль из посадочного места сухой микрофиброй. Сохраните заводскую заглушку – она может потребоваться при демонтаже бортового компьютера. При обнаружении поврежденных фиксаторов на торпедо используйте термоклей для восстановления точек крепления перед установкой оборудования.

Поиск штатной электропроводки за приборной панелью

Отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите декоративную накладку тоннеля КПП и боковые панели торпедо, открутив саморезы крестовой отверткой и аккуратно поддев пластиковые клипсы.

Демонтируйте защитный кожух под рулевой колонкой, отстегнув фиксаторы и отсоединив разъемы при необходимости. Спустите блок предохранителей вниз на штатных креплениях, не отключая провода, чтобы получить доступ к пространству за приборным щитком.

Основные точки подключения

• CAN-шина: Найдите оранжево-коричневый (CAN-H) и оранжево-черный (CAN-L) провода в жгуте, идущем к диагностическому разъему OBD-II. Используйте тестер для проверки напряжения 2.5V.
• Зажигание +12V: Красный провод с желтой полосой в жгуте замка зажигания. Проверьте мультиметром наличие напряжения при включенном зажигании.
• Постоянный +12V: Желтый провод от АКБ в жгуте блока предохранителей. Проверьте напряжение при выключенном зажигании.
• Масса: Черный провод на кузовных болтах за торпедой или центральной консолью. Зачистите точку контакта перед подключением.

Целевой сигнал	Цвет провода	Расположение
CAN-H	Оранжево-коричневый	Жгут OBD-II разъема
CAN-L	Оранжево-черный	Жгут OBD-II разъема
Зажигание	Красный/желтая полоса	Жгут замка зажигания
Постоянный +12V	Желтый	Главный жгут блока предохранителей

Используйте вольтметр или тестер цепей для точной идентификации проводов перед подключением. Изолируйте скрутки термоусадкой, избегайте прокладки кабелей вблизи подвижных элементов рулевого управления. После монтажа проверьте работу всех систем автомобиля до сборки панелей.

Определение назначения проводов мультиметром

Для корректного подключения бортового компьютера на ВАЗ-2110 необходимо точно идентифицировать функции проводов в штатной электропроводке. Мультиметр позволяет определить назначение контактов колодки диагностического разъема или свободных проводов путем измерения напряжения и сопротивления.

Перед началом измерений подготовьте мультиметр: переключите в режим вольтметра постоянного тока с диапазоном 0-20V для проверки напряжения. Для прозвонки цепи используйте режим омметра. Обязательно отсоедините минусовую клемму аккумулятора перед прозвонкой во избежание короткого замыкания.

Алгоритм определения проводов

Шаг 1: Поиск массы (GND)

Установите черный щуп мультиметра на кузов автомобиля. Красным щупом последовательно касайтесь исследуемых проводов. Провод с сопротивлением менее 0.5 Ом является массой. При измерении напряжения на таком проводе будет показывать 0V.

Шаг 2: Поиск постоянного "+12V"

Включите зажигание. Провода с постоянным питанием покажут 12-13V независимо от положения ключа. При отключенном зажигании напряжение должно сохраняться. Обычно это:

• Прямое подключение к аккумулятору
• Цепи памяти устройств

Шаг 3: Идентификация питания ACC/IGN

Напряжение 12V появляется только при включенном зажигании. Проверьте:

1. Зафиксируйте показания при выключенном зажигании
2. Включите зажигание
3. Провода с резким ростом напряжения до 12V – цепи ACC

Шаг 4: Определение сигнальных линий

Используйте таблицу типовых параметров:

Тип провода	Напряжение	Сопротивление
Датчик уровня топлива	0.5-5V (меняется)	100-200 Ом
CAN-шина	2.5-3.5V (импульсы)	60 Ом
Датчик скорости	0-12V (импульсы)	>1 кОм

Важно: импульсные сигналы требуют наблюдения за динамикой изменений в режиме реального времени.

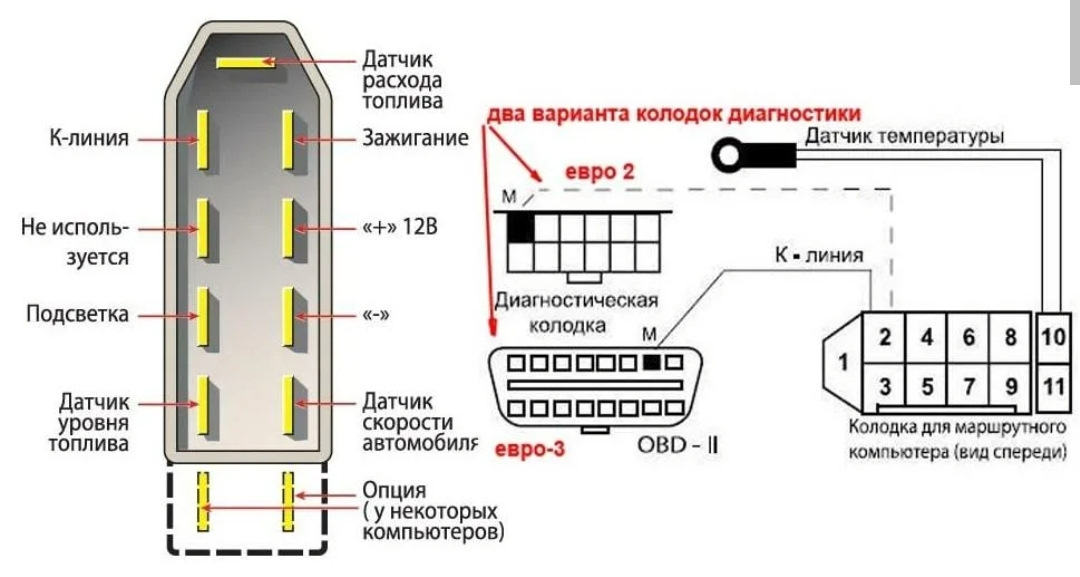

Распиновка колодки диагностического разъёма К-линии

Диагностический разъём OBD-II на ВАЗ-2110 использует 16-контактную колодку стандарта ISO 9141-2. Для подключения бортового компьютера критичны 4 ключевых контакта: питание, масса и линия передачи данных K-Line. Распиновка унифицирована для большинства моделей с инжекторными двигателями.

Физическое расположение разъёма – под панелью приборов со стороны водителя, обычно левее рулевой колонки. Перед подключением убедитесь в отсутствии загрязнений контактов и надёжности фиксации колодки бортового компьютера.

Назначение контактов для подключения БК

Номер контакта	Назначение	Цвет провода
4	Корпусная масса (GND)	Чёрный
5	Сигнальная масса (SGND)	Чёрный/коричневый
7	Линия диагностики K-Line	Жёлтый/зелёный
16	Постоянное питание +12V	Красный

Важные нюансы:

• Контакт 7 – основной канал передачи данных между ЭБУ и бортовым компьютером. Обрыв или КЗ на этом проводе приводят к сбоям диагностики.
• Контакты 4 и 5 должны иметь непрерывное соединение с кузовом автомобиля. Проверьте целостность заземления мультиметром.
• Напряжение на контакте 16 присутствует постоянно, даже при выключенном зажигании. Подключите предохранитель БК в цепь этого провода.

При несовпадении распиновки (актуально для авто до 2003 г.) проверьте K-Line на контакте 9. Используйте переходник или перекоммутацию проводов согласно схеме вашего БК.

Нахождение провода питания +12V при включенном зажигании

Для работы бортового компьютера необходим провод с напряжением +12В, активирующийся исключительно при включении зажигания. Это предотвращает разряд аккумулятора при стоянке автомобиля, так как питание подается только во время работы двигателя или положении ключа «ON».

Поиск осуществляется в двух основных зонах: колодке замка зажигания или монтажном блоке предохранителей. Используйте мультиметр в режиме измерения постоянного напряжения (20V) или контрольную лампу 12В.

Пошаговая инструкция

1. Подготовка:
   • Отсоедините минусовую клемму аккумулятора
   • Снимите пластиковую защиту рулевой колонки для доступа к замку зажигания
2. Поиск в колодке замка зажигания:
   • Найдите 6-контактную колодку (разъем Х1) на задней части замка
   • Включите зажигание (без запуска двигателя)
   • Подключите щуп мультиметра/лампы к массе (кузову)
   • Вторым щупом последовательно проверьте контакты колодки
3. Идентификация провода:
   • Искомый контакт покажет +12В только при включенном зажигании
   • Характерные цвета проводов (ориентировочно):

     Цвет	Тип контакта
     Красный с синей полосой	Постоянный +12В
     Синий с красной полосой	+12В при зажигании (IGN)
     Коричневый	Масса

4. Альтернативный вариант (монтажный блок):
   • Проверьте предохранители, питающиеся при зажигании:
     • F5 (7.5A) - контроллер ЭСУД
     • F7 (15A) - топливный насос
   • Напряжение на гнездах предохранителя должно появляться/исчезать с зажиганием

Обязательно перепроверьте провод: напряжение должно полностью пропадать при выключении зажигания. Избегайте подключения к проводам систем безопасности (AIRBAG) или постоянного питания магнитолы.

Поиск постоянного плюса (АКБ) для памяти настроек

Постоянный плюсовой провод необходим для сохранения данных бортового компьютера (БК) при выключении зажигания и снятии клеммы АКБ. Он подключается напрямую к аккумулятору через предохранитель, минуя замок зажигания.

На ВАЗ-2110 для этой цели используйте цепи с непрерывным питанием. Оптимальные точки подключения расположены в монтажном блоке предохранителей салона (под панелью приборов со стороны водителя) или на колодке электропроводки.

Инструкция по поиску и подключению

Порядок действий:

1. Подготовка оборудования: мультиметр в режиме вольтметра, контрольная лампа 12В, предохранитель на 5-10А, провод сечением 1.5 мм².
2. Определение точек тестирования:
   • Колодка монтажного блока (контакты, помеченные "30" или "+12V")
   • Разъём прикуривателя (центральный контакт)
   • Клемма магнитолы (желтый провод +12V Memory)
3. Проверка напряжения:
   • При выключенном зажигании и снятой клемме АКБ напряжение = 0В
   • После восстановления питания:

     Правильный контакт	≈12.6В (не меняется при повороте ключа)
     Ошибочный контакт	0В или напряжение появляется только в позиции "ACC/ON"

4. Подключение:
   • Через отдельный предохранитель (5А) присоедините провод к подтверждённой точке
   • Проложите кабель к разъёму БК, избегая подвижных элементов рулевой колонки

Важно: запрещено подключаться к цепям сигнализации, ЭБУ или топливного насоса. После монтажа проверьте отсутствие КЗ омметром между проводом и массой.

Идентификация провода массы (GND) на разъёме

Провод массы (GND) является критически важным для корректной работы бортового компьютера, обеспечивая нулевой потенциал и стабильность электрических цепей. Его неправильное подключение может вызвать сбои в отображении данных, произвольные перезагрузки устройства или полный отказ системы.

На разъёме колодки диагностики ВАЗ-2110 провод массы расположен в строго определённом месте согласно заводской схеме электропроводки. Точная идентификация контакта исключает риски повреждения оборудования при подключении.

Поиск контакта GND

Для определения массы выполните следующие шаги:

1. Найдите диагностический разъём OBD-II в салоне автомобиля (стандартное расположение – под панелью приборов со стороны водителя).
2. Ориентируйтесь на распиновку 16-контактной колодки:

   Контакт №	Назначение
   4	Кузовная масса (GND)
   5	Сигнальная масса (GND)
   16	Плюс аккумулятора (+12V)

3. Используйте мультиметр для проверки:
   • Переведите прибор в режим прозвонки или измерения сопротивления.
   • Одним щупом коснитесь металлической части кузова (очищенной от краски), другим – проверяемого контакта.
   • Нулевое сопротивление (или звуковой сигнал) подтвердит массу.

Важно: На ВАЗ-2110 чаще используется контакт №4 (основная масса), но дублирующий контакт №5 также допустим для подключения. Избегайте использования других контактов – это может замкнуть CAN-шину или цепи датчиков.

Особенности подключения к CAN-шине (для поздних модификаций)

На автомобилях ВАЗ-2110 с завода поддержка CAN-шины появляется с 2007 года, что определяется наличием электронного спидометра и цифровых датчиков. Основное преимущество таких моделей – возможность подключения бортового компьютера без нарушения штатной электропроводки и необходимости врезки в аналоговые датчики. Данные о расходе топлива, температуре, ошибках ЭБУ и других параметрах считываются напрямую с цифровой шины.

Для корректной работы потребуется бортовой компьютер с CAN-совместимостью (например, модели Gamma, Штат, Multitronics). Подключение осуществляется через диагностический разъем OBD-II, расположенный под панелью приборов со стороны водителя. Ключевое отличие от ранних версий – использование всего двух проводов: CAN-H (оранжевый) и CAN-L (серо-коричневый), подключенных к выводам №6 и №14 разъема соответственно.

Последовательность подключения

1. Подготовка БК: Убедитесь, что модель компьютера поддерживает протокол CAN 2.0B (указано в инструкции).
2. Снятие питания: Отключите минусовую клемму аккумулятора перед работой.
3. Подключение проводов:
   • Красный провод БК – к постоянному "+12В" (вывод №16 OBD-II).
   • Черный провод БК – к "массе" (вывод №4 OBD-II).
   • CAN-H БК (обычно желтый) – к выводу №6 OBD-II (оранжевый провод).
   • CAN-L БК (обычно зеленый) – к выводу №14 OBD-II (серо-коричневый провод).
4. Проверка соединений: Надежно зафиксируйте провода в разъеме, исключите КЗ.
5. Настройка: После подачи питания выполните автокалибровку БК через меню (параметры двигателя: EURO-3/4, 1.6L).

Важно: Если компьютер не распознает CAN-шину, проверьте целостность проводки между разъемом OBD-II и ЭБУ, а также наличие CAN-поддержки в прошивке контроллера. На части машин 2007-2009 гг. может потребоваться активация CAN-канала через сервисное ПО.

Подготовка монтажного отверстия под дисплей

Определите точное место установки дисплея на центральной консоли, ориентируясь на модель бортового компьютера и удобство обзора. Чаще всего выбирают зону над магнитолой или блоком управления печкой, избегая участков с силовыми элементами каркаса. Проверьте, чтобы выбранная позиция не мешала переключению рычагов и обеспечивала свободный доступ к проводам за панелью.

Снимите декоративную накладку консоли, открутив крепежные винты и аккуратно поддев клипсы. Приложите рамку дисплея (идет в комплекте) к внутренней стороне панели и обведите контур карандашом. Допустимое отклонение разметки – не более 1 мм для плотной посадки.

Технология вырезания отверстия

1. Просверлите стартовые отверстия: по углам размеченного прямоугольника сверлом 3-4 мм.
2. Вырежьте контур: используя ножовку с мелким зубом или электролобзик, ведя пилку от отверстий к углам.
3. Обработайте кромки: снимите заусенцы напильником, затем зашлифуйте наждачной бумагой.

Параметр	Значение	Инструмент
Толщина среза	2-3 мм	Ножовка/лобзик
Допуск по размеру	+0,5 мм	Штангенциркуль

Важно! Постоянно прикладывайте дисплей к отверстию для контроля размера. При перекосе или увеличении зазора более 1 мм используйте пластиковые уплотнители из комплекта. Убедитесь, что внутренние крепежные лапки компьютера свободно встают в посадочные пазы.

Перед фиксацией дисплея тщательно удалите пластиковую стружку пылесосом и протрите зону монтажа обезжиривателем. Категорически запрещается резать панель без снятия с автомобиля – высок риск повреждения проводки и интерьера.

Фиксация корпуса компьютера пластиковыми клипсами

После выбора места установки бортового компьютера на панели ВАЗ-2110, надежно зафиксируйте его корпус с помощью штатных пластиковых клипс. Эти крепежные элементы входят в комплект устройства и предназначены для быстрого безвинтового монтажа.

Совместите монтажные отверстия на корпусе компьютера с соответствующими пазами на приборной панели. Убедитесь, что электронный блок установлен ровно без перекосов относительно плоскости панели.

Порядок закрепления клипс

1. Вставьте клипсы в боковые крепежные отверстия корпуса до характерного щелчка
2. Проверьте надежность сцепления, аккуратно потянув компьютер на себя
3. При необходимости демонтажа нажмите фиксаторы клипс тонкой отверткой

Важные требования:

• Не допускайте чрезмерного усилия при установке клипс
• Контролируйте отсутствие перегибов жгута проводов за корпусом
• Обеспечьте зазор ≥5 мм для вентиляции нагревающихся элементов

Тип клипсы	Кол-во	Назначение
Стандартная U-образная	4 шт	Боковое крепление
Усиленная L-образная	2 шт	Нижняя фиксация

Правильно установленные клипсы полностью исключают вибрацию и дребезжание корпуса во время движения. Видимые части крепежа должны равномерно прилегать к поверхности панели без зазоров.

Правильная последовательность соединения проводов

Перед началом работ обесточьте автомобиль, отсоединив отрицательную клемму аккумулятора. Снимите декоративную накладку рулевой колонки и защитный кожух под приборной панелью для доступа к жгуту проводов. Подготовьте набор изоленты, термоусадки и инструмент для зачистки контактов.

Определите место установки бортового компьютера (БК) – обычно центральная консоль или область возле приборного щитка. Проложите проводку от места монтажа БК к диагностической колодке и блоку предохранителей, избегая близости к подвижным элементам рулевого управления. Убедитесь в отсутствии перегибов проводов.

Цветовая маркировка и точки подключения

Основные соединения выполняются через разъем диагностики OBD-II (расположен под панелью возле руля) и напрямую к электросистеме. Используйте только метод пайки или обжимные клеммы – "скрутки" недопустимы. Последовательность подключения:

1. Питание: Красный провод БК → Постоянный +12В (прямое подключение к аккумулятору через предохранитель 5А)
2. Зажигание: Желтый провод БК → Ключевое +12В (цепь замка зажигания, например предохранитель F3)
3. Масса: Черный провод БК → Болт кузова с чистым металлом (обязательно зачистите точку контакта)
4. CAN-шина: Белый/Зеленый → К выводу "L" диагностической колодки
5. Датчик уровня топлива: Синий провод БК → Серый провод датчика в топливном модуле
6. Тахометр: Коричневый провод БК → Клемма "Б" катушки зажигания

После коммутации проверьте отсутствие коротких замыканий мультиметром. Фиксируйте провода пластиковыми хомутами каждые 15-20 см. Основные точки контроля:

Параметр	Номинал
Сопротивление массы	0-0.3 Ом
Напряжение питания (двигатель выключен)	12.2-12.7В
Сигнал CAN (зажигание ON)	2.5-3.5В

Подключите аккумулятор и выполните тестовый запуск. При корректной установке БК автоматически активирует подсветку и покажет данные о напряжении бортовой сети. Обязательно откалибруйте датчик уровня топлива через меню устройства после полной заправки бака.

Схема подключения для простых моделей без CAN

Для автомобилей ВАЗ-2110 ранних годов выпуска (обычно до ~2006 г.) с контроллером Январь 5.1.X, BOSCH M1.5.4 или M7.9.7 используется прямое подключение через диагностический разъем K-Line. Эти модели не оснащены CAN-шиной, что упрощает схему соединения бортового компьютера (БК).

Основные точки подключения – контакты диагностической колодки (расположена под панелью возле рулевой колонки) и цепи питания/зажигания. Требуется минимум 5 проводов: постоянный "+" после АКБ, "+" зажигания, "масса", K-Line для данных и сигнальный провод датчика скорости.

Пошаговая распиновка

Цвета проводов БК могут отличаться у разных производителей. Обязательно сверяйтесь с инструкцией конкретного устройства. Базовая схема для стандартного разъема OBD-II (16-pin):

Контакт БК	Назначение	Куда подключать
Постоянный +12В	Питание памяти	Предохранитель "габариты" (F3) или напрямую к АКБ
+12В при зажигании	Основное питание	Предохранитель "прикуриватель" (F6)
GND (масса)	Земля	Кузов автомобиля (болт возле крепления педали)
K-Line	Данные ЭБУ	Контакт "М" диагностической колодки (обычно pin 12)
DSPD	Датчик скорости	Контакт "10" ЭБУ (фиолетовый провод с белой полосой)

Ключевые моменты:

• Диагностическая колодка ВАЗ-2110 имеет 12-пиновый разъем (не OBD-II). Используйте переходник или подключайтесь напрямую к ее контактам.
• Контакты колодки: "G" – масса, "B" – +12В зажигания, "M" – K-Line (основной для данных).
• Провод датчика скорости (DSPD) обязателен для корректного расчёта расхода топлива и пробега.

Порядок работ:

1. Снять минусовую клемму АКБ
2. Проложить провода БК от места установки до диагностической колодки и ЭБУ (за панелью)
3. Подключить K-Line к контакту "M" колодки
4. Соединить DSPD с проводом от датчика скорости (разъём ЭБУ, контакт 10)
5. Подключить питание и массу согласно таблице
6. Настроить БК: выбрать протокол диагностики (ISO 9141-2) и тип ЭБУ

Цветовая маркировка проводов популярных моделей (Штат, Гамма)

Цветовая маркировка проводов у штатных и мультибрендовых бортовых компьютеров (БК) различается, что критично при самостоятельном подключении. Неправильное соединение может вызвать сбои в работе или повреждение электроники.

Для моделей Штат (штатный БК ВАЗ-2110) и Гамма (универсальные БК) ниже приведены типовые схемы распиновки. Всегда сверяйтесь с инструкцией конкретной модификации перед подключением.

Стандартные цвета проводов

Функция провода	Модель Штат	Модель Гамма
Постоянное питание (+12В)	Красный	Желтый
Питание при включении зажигания (ACC)	Синий	Красный
Масса (GND)	Черный	Черный
CAN-H (шина данных)	Зеленый	Оранжевый
CAN-L (шина данных)	Белый	Коричневый
Сигнал датчика скорости	Желтый	Серый
Подсветка дисплея	Оранжевый	Синий

Важные нюансы:

• У Штата провода CAN-H и CAN-L подключаются к диагностическому разъёму OBD-II
• У Гаммы может присутствовать дополнительный провод ANT (фиолетовый) для антенны GPS
• Цвета могут незначительно варьироваться в зависимости от года выпуска БК

Особенности установки компьютеров с собственными датчиками

Главная сложность при установке бортовых компьютеров с собственными датчиками заключается в необходимости параллельного подключения дополнительных сенсоров к штатной системе управления двигателем. Такие компьютеры требуют физической интеграции в топливную, температурную и электрическую магистрали автомобиля через специальные тройники и переходники.

Процесс предполагает механическое вмешательство: врезку датчиков температуры охлаждающей жидкости во внешний патрубок радиатора, монтаж расходомера в топливную рампу или обратную магистраль, установку датчика давления масла вместо штатной аварийной заглушки. Это требует точного подбора фитингов и герметизирующих материалов для исключения утечек эксплуатационных жидкостей.

Ключевые этапы подключения

• Подготовка магистралей: Демонтаж участков топливных/охлаждающих шлангов для установки тройников с резьбовыми посадочными местами под датчики.
• Монтаж сенсоров: Вкручивание датчиков с обязательным использованием фум-ленты или анаэробного герметика для уплотнения резьбовых соединений.
• Прокладка проводки: Трассировка жгута от датчиков к компьютеру через моторный щит с применением гофротрубок, исключая контакт с подвижными элементами и горячими поверхностями.

Калибровка после установки является обязательным этапом: параметры расхода топлива и температурные поправки вводятся вручную согласно инструкции производителя. Ошибки на этом этапе приводят к некорректному расчету расхода и температуры.

Тип датчика	Точка врезки	Особенности
Топливный	Обратная магистраль	Требует слива бензина, защиты от статики
Температурный	Верхний патрубок радиатора	Необходим антифризостойкий герметик
Давления масла	Заглушка ГБЦ	Контроль момента затяжки

1. Отключите минусовую клемму АКБ перед началом работ.
2. Слейте охлаждающую жидкость/сбросьте давление в топливной системе.
3. Сверьтесь со схемой расположения датчиков в инструкции к конкретной модели компьютера.

Подключение дополнительного датчика температуры

Для установки дополнительного датчика температуры охлаждающей жидкости потребуется интегрировать новый сенсор в систему охлаждения двигателя. Чаще всего его монтируют в свободный порт на термостате, патрубке радиатора или блоке цилиндров, используя специальные переходники-тройники при необходимости.

Электрическое подключение выполняется к свободному аналоговому входу бортового компьютера (обозначенному в инструкции БК как "Доп. датчик 1" или аналогично). Требуется проложить экранированный двухжильный провод от датчика к разъёму БК, избегая соседства с высоковольтными проводами и подвижными элементами.

Порядок подключения

1. Слить часть антифриза до уровня ниже точки врезки
2. Врезать датчик в выбранную точку системы (при необходимости установить переходник с резьбой 1/8" или М10×1)
3. Зафиксировать датчик с помощью уплотнительной шайбы или герметика
4. Проложить проводку через гофру к блоку БК:
   • Красный провод – сигнальный выход датчика
   • Чёрный провод – масса
5. Подключить провода к разъёму БК согласно схеме (обычно контакты 10-12 для дополнительных датчиков)
6. Запустить двигатель, проверить герметичность соединений
7. Активировать функцию в меню БК (Настройки → Датчики → Тип: Температура)

При корректной установке на дисплее появится показание в °C. Для калибровки используйте эталонный термометр: при расхождении более 3°C откорректируйте значения через меню Калибровка датчиков.

Монтаж выносных кнопок управления

Выносные кнопки управления бортовым компьютером (БК) обычно монтируются на передней панели автомобиля для удобного доступа водителя. Наиболее распространенные места установки – левая или правая сторона рулевой колонки, центральная консоль возле блока управления печкой или свободные заглушки на приборном щитке. Предварительно убедитесь в совместимости кнопок с вашей моделью БК и наличии соответствующих разъемов в комплекте.

Для монтажа демонтируйте пластиковые накладки в зоне установки, используя монтажную лопатку или плоскую отвертку. Подготовьте посадочное отверстие под размер кнопочного модуля: аккуратно вырежьте его ножом или рассверлите, соблюдая конфигурацию крепежных пазов. Зачистите края отверстия от заусенцев для предотвращения повреждения проводки.

Основные этапы подключения:

1. Проденьте жгут проводов от кнопок в подготовленное отверстие, оставив технологический запас (15-20 см).
2. Зафиксируйте кнопочный модуль в панели при помощи штатных защелок или винтов из комплекта.
3. Проложите проводку вдоль штатных трасс, избегая зон движения подвижных элементов (рулевой рейки, педального узла).
4. Соедините разъем кнопок с ответной частью на жгуте БК согласно схеме из инструкции к вашему компьютеру.

Цвет провода	Назначение
Красный	Постоянный +12В (питание подсветки)
Черный	Масса (GND)
Желтый	Сигнальный провод 1 (SET/RESET)
Зеленый	Сигнальный провод 2 (MODE)

После подключения проверьте надежность изоляции соединений: обмотайте скрутки изолентой или используйте термоусадочные трубки. Убедитесь в отсутствии пережатия проводов при сборке панелей. Перед финальной сборкой салона выполните тестовое включение БК – нажатие кнопок должно вызывать смену режимов отображения и сброс параметров. При некорректной работе проверьте распиновку разъема и целостность контактов.

Установка GPS-антенны для продвинутых моделей

Для продвинутых бортовых компьютеров с навигацией критически важно корректное размещение GPS-антенны. Неправильная установка приведет к потере сигнала, задержкам позиционирования или полной неработоспособности навигационного модуля.

Антенну необходимо располагать в зоне прямой видимости спутников, избегая экранирования металлическими элементами кузова. Оптимальные точки на ВАЗ-2110 – центральная часть торпедо под лобовым стеклом, задняя полка или наружное крепление на крыше через магнитное основание.

Порядок монтажа и подключения

1. Подготовка кабеля: Проложите экранированный кабель от места установки антенны к блоку БК. Избегайте соседства с высоковольтными проводами (система зажигания, генератор).
2. Фиксация антенны:
   • Для внутреннего монтажа: используйте 3M-скотч на очищенную спиртом поверхность торпедо.
   • Для наружного крепления: зафиксируйте магнитную основу на крыше, пропустите кабель через уплотнитель двери.
3. Соединение с БК:
   • Подключите штекер антенны (тип SMA/MCX) в соответствующий порт навигационного модуля.
   • Убедитесь в отсутствии перегибов кабеля и надежной фиксации разъема.

Тип установки	Преимущества	Недостатки
Салонная (торпедо)	Защита от вандализма, простота прокладки кабеля	Возможное ослабление сигнала при тонировке
Наружная (крыша)	Максимальное качество приема	Риск повреждения, необходимость герметизации ввода

Финишная проверка: После включения БК зайдите в сервисное меню навигации. Убедитесь, что антенна видит не менее 6-8 спутников. Сигнал должен быть стабильным при движении.

Важно: При наружном монтаже обработайте место ввода кабеля в салон герметиком. Для салонных вариантов избегайте зон с подогревом стекла и металлизированных тонировочных пленок.

Проверка надёжности всех электрических соединений

Тщательно осмотрите все разъёмы и клеммы, подключённые к бортовому компьютеру. Убедитесь в отсутствии видимых повреждений изоляции проводов, коррозии на контактах или следов окисления. Особое внимание уделите колодке подключения к диагностической шине K-Line и цепи питания.

Последовательно проверьте механическую фиксацию каждого коннектора: соединения должны быть защёлкнуты до характерного щелчка без перекосов. При выявлении разболтанных контактов разберите разъём, аккуратно подогните клеммы пассажирским ножом или тонкой отвёрткой для восстановления плотного прилегания.

Ключевые точки контроля

• Колодка диагностического разъёма OBD-II: контакты 7 (K-Line), 9 (масса) и 16 (+12V после зажигания)
• Проводка датчика скорости (расположен на КПП)
• Цепь CAN-шины при установке мультисистемных компьютеров
• Дополнительные точки подключения: клеммы АКБ, массу кузова

Обязательно выполните нагрузочную проверку: включите фары и обогрев заднего стекла для выявления просадки напряжения в цепи питания. Используйте мультиметр для замера:

Точка замера	Нормальное значение
Колодка БК (питание)	13.8–14.5V при работающем двигателе
Сопротивление массы	0–0.2 Ом (от клеммы БК до "-" АКБ)

После устранения неполадок обработайте контакты очистителем электрооборудования и нанесите токопроводящую смазку для предотвращения окисления. Фиксируйте жгуты пластиковыми хомутами вдали от подвижных элементов и нагретых поверхностей.

Изоляция проводов термоусадкой или изолентой

При подключении бортового компьютера на ВАЗ-2110 надежная изоляция соединений критична для предотвращения коротких замыканий и коррозии. От качества изоляции напрямую зависит стабильность работы электроники и безопасность автомобиля.

Основные методы изоляции – термоусадка и изолента. Оба варианта допустимы, но имеют принципиальные различия в технологии применения, долговечности и защитных свойствах.

Сравнение методов изоляции

Термоусадка (термоусадочная трубка):

• Надевается на провод ДО соединения, после скрутки/пайки сдвигается на место контакта
• Обрабатывается строительным феном или зажигалкой (без перегрева)
• Образует герметичный монолитный слой, устойчивый к влаге и вибрациям
• Не разматывается со временем, срок службы 10-15 лет

Изолента ПВХ:

• Накладывается минимум в 3 слоя с 50% перехлестом витков
• Требует тщательного натяжения для исключения воздушных пузырей
• Подвержена рассыханию при перепадах температур
• Дешевле термоусадки, но требует регулярной проверки состояния

Критерий	Термоусадка	Изолента
Водостойкость	Полная герметизация	Частичная защита
Стойкость к вибрациям	Высокая	Средняя
Температурный диапазон	-55°C до +125°C	-30°C до +80°C

Важно: При использовании термоусадки подбирайте диаметр трубки на 20-30% меньше сечения соединения. Для ответственных узлов (датчики, CAN-шина) предпочтительна термоусадка с клеевым слоем.

Фиксация проводов пластиковыми стяжками

После подключения всех контактов к бортовому компьютеру и соответствующим датчикам, необходимо надежно закрепить проводку. Свободно болтающиеся провода могут перетереться о металлические элементы кузова, замкнуться или повредиться при эксплуатации автомобиля.

Используйте пластиковые кабельные стяжки для группировки и фиксации жгутов. Обязательно проложите провода вдали от подвижных деталей (рулевая колонка, педальный узел), нагревающихся элементов (радиатор, выхлопной коллектор) и острых кромок кузова.

Порядок работ

1. Соберите провода в компактные жгуты по направлениям:
   • От БК к колодке диагностического разъема OBD-II
   • От БК к блоку предохранителей
   • От БК к датчику уровня топлива
2. Проденьте стяжку через монтажные отверстия в кузове или существующие технологические проушины
3. Затягивайте стяжку плавно до плотного прилегания жгута, избегая передавливания изоляции
4. Обрежьте излишки хвостовика кусачками, оставив 2-3 мм

Критические правила:

• Не допускайте провисания жгутов длиной более 15 см между точками крепления
• Изолируйте места пересечения с металлом отрезками гофротрубы
• Оставьте небольшой люфт возле разъемов для предотвращения натяжения

Материал	Особенности применения
Нейлоновые стяжки	Стандартный вариант, выдерживают нагрев до +85°C
Термостойкие стяжки	Обязательны рядом с двигателем (до +120°C)
Стяжки с крепежным ушком	Для фиксации к гладким поверхностям

Проверьте отсутствие контакта жгутов с:

• Тросом стояночного тормоза
• Рычагом КПП
• Проводкой генератора

Установка прибора в посадочное место без перекосов

Правильная ориентация бортового компьютера в штатном гнезде обеспечивает надежную фиксацию и предотвращает повреждение крепежных элементов. Перекосы при монтаже могут вызвать деформацию пластика панели или нарушение контактов в разъемах.

Перед установкой визуально сверьте геометрию корпуса устройства с контуром посадочного отверстия. Убедитесь, что все фиксирующие "усики" на боковых стенках компьютера свободно входят в пазы без перекоса.

1. Подведите прибор к гнезду строго параллельно плоскости панели, совместив верхние и нижние направляющие
2. Равномерно надавливайте пальцами по периметру лицевой панели, контролируя отсутствие смещения
3. При возникновении сопротивления извлеките устройство и проверьте:
   • Наличие посторонних предметов в посадочной нише
   • Правильность укладки жгута проводов за приборной панелью
   • Целостность пластиковых направляющих в гнезде
4. После полного погружения корпуса должен прозвучать характерный щелчок фиксаторов

Контрольный осмотр: Проведите пальцем по стыку корпуса и панели – зазор должен быть равномерным по всему периметру. Убедитесь, что прибор не выступает и не утоплен относительно соседних элементов.

Примечание: Если монтажное отверстие имеет люфт, используйте комплектные резиновые прокладки для компенсации зазоров – их установка между корпусом и панелью предотвратит вибрации.

Подключение аккумулятора после завершения монтажа

Перед подключением клемм аккумуляторной батареи визуально проверьте правильность и надежность всех соединений бортового компьютера. Убедитесь, что провода не контактируют с подвижными элементами рулевой колонки или педального узла, а изоляция не имеет повреждений.

Удостоверьтесь, что ключ зажигания находится в положении "0" (выключено), а все энергопотребляющие устройства автомобиля (фары, магнитола, обогревы) деактивированы. При наличии сигнализации временно отключите ее согласно инструкции производителя.

Порядок подключения клемм

1. Снимите защитные крышки с обеих клемм аккумулятора
2. Первой подключите положительную клемму (провод красного цвета, маркировка "+")
3. Затяните крепление гаечным ключом на 10 мм до плотной фиксации
4. Подсоедините отрицательную клемму (черный провод, символ "-")
5. Обработайте клеммы антикоррозийной смазкой после фиксации

Важно: При соединении последней клеммы возможно появление небольшой искры – это нормально при условии отсутствия мощной вспышки, указывающей на КЗ.

Этап	Контрольный признак	Типовая ошибка
После плюсовой клеммы	Плавное движение проводов при монтаже	Перетяжка крепежного болта
После минусовой клеммы	Отсутствие нагрева кабелей	Неплотный контакт на массу

Проверьте работоспособность бортового компьютера: при повороте ключа зажигания в положение "ON" (без запуска двигателя) на дисплее должны отобразиться показатели напряжения бортовой сети и температура охлаждающей жидкости.

Первичная диагностика: тестовый запуск системы

После завершения монтажа проводки и фиксации бортового компьютера в штатном месте, переходите к проверке работоспособности системы. Убедитесь, что все разъемы подключены плотно и соответствуют схеме, аккумуляторная батарея имеет достаточный заряд, а предохранители цепи питания компьютера (обычно F1 или F3 в монтажном блоке) целы.

Поверните ключ зажигания в положение "зажигание включено" (ON), не запуская двигатель. Бортовой компьютер должен автоматически инициализироваться – на дисплее появится приветствие, информация о версии прошивки или начальные показатели (напряжение бортовой сети, температура охлаждающей жидкости). Отсутствие включения сигнализирует о проблемах с питанием или подключением.

Последовательность действий при тестовом запуске

Выполните следующие шаги для верификации основных функций:

1. Контроль индикации: Проверьте подсветку дисплея и равномерность вывода символов. Нажмите кнопки меню – экран должен реагировать на команды.
2. Считывание данных: Перейдите в разделы:
   • Напряжение АКБ (должно быть 12.0-12.4В при выключенном двигателе)
   • Температура ОЖ (должна соответствовать температуре окружающей среды)
   • Ошибки ЭБУ (при отсутствии неисправностей отобразится "0" или "Err")
3. Запуск двигателя: Заведите мотор. Контролируйте:
   • Плавное изменение температуры ОЖ (прогрев)
   • Напряжение бортовой сети (13.8-14.5В)
   • Отсутствие мигающих предупреждений (например, "CHECK")
4. Проверка датчиков: Проедьте 50-100 метров. Убедитесь, что:
   • Корректно отображается скорость
   • Меняется мгновенный расход топлива
   • Растет пройденное расстояние (одометр)

Типичные проблемы при запуске и их причины:

Симптом	Возможная причина
Нет реакции на включение зажигания	Обрыв питания, неисправность предохранителя, ошибка подключения K-Line
Искаженное изображение на дисплее	Проблемы с контактом шлейфа, механическое повреждение экрана
Отсутствие данных с датчиков	Некорректное соединение с диагностической колодкой, обрыв провода к конкретному датчику
Постоянная ошибка "CHECK"	Неполадки в цепи датчиков ЭСУД, необходимость считывания кодов неисправностей

При обнаружении сбоев обязательно сверьтесь со схемой подключения, проверьте "прозвонкой" целостность проводов и качество "массы". Корректный тестовый запуск подтверждает готовность системы к эксплуатации и позволяет выявить монтажные ошибки до полноценного использования.

Настройка языка интерфейса через меню

Изменение языка выполняется через системное меню бортового компьютера. Для доступа к настройкам требуется активировать сервисный режим при включенном зажигании. Большинство моделей (Штат, Gamma, Multitronics) поддерживают русификацию, но некоторые бюджетные версии могут иметь только англоязычный интерфейс.

Некорректная настройка может привести к сбоям в отображении данных или блокировке меню. Перед внесением изменений убедитесь, что устройство подключено к диагностическому разъёму согласно схеме, а аккумуляторная батарея имеет достаточный заряд.

Пошаговая инструкция

1. Нажмите и удерживайте кнопку сброса суточного пробега (RESET) 3-5 секунд до появления системного меню
2. Кнопкой переключения режимов (MODE) выберите пункт CONFIG
3. Однократным нажатием RESET войдите в подменю, затем найдите строку Language
4. Кнопкой MODE переключите значение на RUS (русский) или ENG (английский)
5. Сохраните изменения:
   • Для подтверждения удерживайте RESET 2 секунды
   • Дождитесь автоматического перезапуска системы

Если язык не изменяется, проверьте прошивку устройства: устаревшие версии ПО могут не поддерживать русский. Для обновления обратитесь к официальному дилеру или используйте сервисный кабель с совместимым софтом.

Ввод основных параметров автомобиля

После физической установки бортового компьютера на ВАЗ-2110 требуется программная настройка устройства. Ввод корректных технических характеристик автомобиля напрямую влияет на точность расчетов расхода топлива, пробега и других показателей.

Основные параметры задаются через сервисное меню БК. Доступ к нему осуществляется с помощью функциональных кнопок на устройстве согласно руководству конкретной модели компьютера.

Ключевые настраиваемые параметры

Обязательные для ввода характеристики включают:

• Объем двигателя (в литрах) - 1.5L для стандартных модификаций
• Тип топливной системы:
  • Инжектор (для всех ВАЗ-2110)
  • Количество форсунок (обычно 4)
• Расход топлива на холостом ходу (л/час) - от 0.6 до 1.0 в зависимости от мотора
• Емкость топливного бака - 43 литра для седана
• Коэффициент коррекции расхода (калибровка по факту)

Порядок настройки:

1. При включенном зажигании перейти в сервисное меню БК
2. Выбрать раздел "Параметры авто"
3. Поочередно вводить значения:

   Объем двигателя	→	1.5
   Тип системы	→	INJ
   Число форсунок	→	4

4. Установить расход на ХХ (значение из инструкции к авто)
5. Сохранить настройки комбинацией кнопок

Важно: коэффициент коррекции уточняется после контрольного замера расхода топлива. При отклонениях более 5% вносятся поправки в соответствующем пункте меню.

Точная установка текущего времени и даты

Корректное отображение времени и даты критично для точности расчётов бортового компьютера – расхода топлива, пробега, напоминаний о ТО. Ошибки приводят к некорректной работе статистических функций и планировщика обслуживания.

Для входа в режим настройки зажмите кнопку SET на 3 секунды при выключенном зажигании. На дисплее появится меню параметров – используйте кнопки ВВЕРХ/ВНИЗ для навигации к пункту "ВРЕМЯ" или "ДАТА".

Пошаговая процедура настройки

1. Выберите пункт "Установка времени" кнопкой SET
2. Кнопками ▲/▼ задайте часы → нажмите SET
3. Аналогично установите минуты → подтвердите SET
4. Перейдите в "Установка даты"
5. Задайте последовательно: день → месяц → год → подтверждайте SET после каждого параметра

Для сохранения настроек удерживайте SET 2 секунды или выйдите через пункт "Выход". После автоматического перезапуска БК отобразит актуальные значения. При сбое питания повторите процедуру – настройки не сохраняются в энергонезависимой памяти.

Калибровка датчика уровня топлива в баке

Калибровка датчика уровня топлива необходима для точного отображения остатка горючего на дисплее бортового компьютера. Без корректной настройки показания расхода или запаса хода будут недостоверными.

Процедура выполняется при полном баке топлива, так как это единственная фиксированная точка отсчёта. Предварительно убедитесь в исправности самого датчика и проводки.

Пошаговая процедура калибровки

1. Заправьте бак "под завязку" (до срабатывания пистолета).
2. Войдите в сервисное меню БК:
   • Удерживайте кнопку сброса суточного пробега при включённом зажигании
   • Выберите раздел "Калибровка ДУТ" или "Calibrate Fuel"
3. Зафиксируйте значение "0" для пустого бака:
   • Отсоедините разъём датчика уровня топлива
   • Нажмите "Сохранить" в меню БК
4. Зафиксируйте значение "100%" для полного бака:
   • Верните разъём на место
   • Убедитесь, что БК показывает максимальное значение
   • Подтвердите калибровку кнопкой "ОК"

Параметр	Значение
Диапазон калибровки	0–255 импульсов
Рекомендуемое значение для полного бака	230–250 импульсов
Допустимая погрешность	±3 импульса

После сохранения настроек выполните тестовую поездку. Сверяйте показания БК с реальным расходом топлива на 100 км. При расхождениях более 5% повторите процедуру.

Настройка расхода топлива под ваш стиль вождения

Калибровка показаний бортового компьютера ВАЗ-2110 требует точного ввода параметров топливной системы, так как заводские настройки рассчитаны на усредненные условия эксплуатации. Для адаптации данных под индивидуальный стиль вождения необходимо провести серию замеров и математических расчетов, учитывающих реальный расход горючего при вашей манере управления автомобилем.

Основой для корректировки служит сравнение данных бортового компьютера с фактическими показателями расхода, полученными методом контрольного замера: заправьте полный бак до отстрела пистолета, обнулите суточный пробег, пройдите 300-500 км в привычном режиме, затем снова заправьтесь "под горловину", разделив израсходованные литры на пройденные километры и умножив на 100.

Пошаговая процедура калибровки

1. Перейдите в сервисное меню БК комбинацией кнопок (для Multitronics: удержание "Ввод" + "Сброс")
2. Выберите пункт "Коррекция расхода" или "Калибровка топливных импульсов"
3. Введите коэффициент по формуле:


   K =	(Фактический расход × Текущий коэффициент)
   	Показания БК

4. Сохраните значение длительным нажатием "Ввод"

Учитывайте ключевые факторы влияния на погрешность:

• Агрессивный разгон/торможение увеличивает расход на 15-25%
• Движение в пробках требует поправки +10% к шоссе
• Использование кондиционера добавляет 0.8-1.2 л/100км

Для динамической адаптации современных БК (типа Штат 115) активируйте режим самообучения: после 3-х последовательных заправок с одинаковым стилем вождения система автоматически скорректирует алгоритмы расчета, учитывая частоту вращения коленвала, нагрузку на ДВС и температуру воздуха.

Конфигурация напоминаний о ТО по пробегу

Бортовой компьютер ВАЗ-2110 позволяет задавать индивидуальные интервалы для напоминаний о плановом техническом обслуживании. Функция отслеживает пробег автомобиля и активирует предупреждение при достижении установленного километража.

Для корректной работы необходимо предварительно сбросить счетчик суточного пробега и убедиться в точности показаний одометра. Интервалы задаются вручную через меню настроек БК с шагом 500-1000 км.

Пошаговая настройка интервалов

1. Войдите в главное меню бортового компьютера кнопкой "Смена"
2. Выберите раздел "Сервис" → "Напоминания"
3. Задайте параметры для каждого типа ТО:
   • Масло двигателя (рекомендуемый интервал: 10 000-15 000 км)
   • Воздушный фильтр (15 000-20 000 км)
   • Свечи зажигания (30 000 км)
   • Тормозная жидкость (40 000 км)
4. Подтвердите сохранение параметров кнопкой "Ввод"

После достижения заданного пробега на дисплее появится символ ⮟ ТО и текстовое предупреждение. Сброс напоминания выполняется:

1. При включенном зажигании нажать и удерживать кнопку "Смена"
2. Выбрать "Сброс ТО" в появившемся меню

Важно:	Фактический пробег между ТО может отличаться в зависимости от условий эксплуатации и качества расходных материалов
Ошибка:	Неправильный сброс суточного пробега искажает расчеты
Совет:	Добавляйте 500-1000 км к рекомендованным значениям для компенсации погрешности одометра

Программирование функций предупреждений бортового компьютера ВАЗ-2110

После успешного подключения бортового компьютера к диагностическому разъёму ВАЗ-2110 (обычно расположенному под панелью приборов возле рулевой колонки), активация и настройка предупредительных сигналов становятся ключевым этапом персонализации системы. Программирование позволяет адаптировать устройство под индивидуальные потребности водителя и технические параметры автомобиля.

Основные типы предупреждений, доступные для настройки на большинстве моделей БК (таких как "Штат", "Гамма", "Престиж"), включают контроль превышения скорости, температурных режимов двигателя, остатка топлива и интервалов технического обслуживания. Корректная настройка этих параметров напрямую влияет на безопасность и сохранность узлов автомобиля.

Алгоритм программирования предупреждений

Для входа в режим программирования воспользуйтесь кнопками на корпусе бортового компьютера (типовые обозначения: «Ввод», «+»/«-», «Меню»). После включения зажигания выполните следующие шаги:

1. Удерживайте кнопку «Меню» 3-5 секунд до перехода в сервисный раздел.
2. Кнопками навигации выберите пункт «Настройка предупреждений».
3. Последовательно активируйте и задайте пороговые значения для требуемых параметров:
   • Скоростной лимит (устанавливается в км/ч).
   • Макс. температура охлаждающей жидкости (рекомендуется 95-98°C).
   • Мин. уровень топлива (литры или условные сегменты бака).
   • Пробег до ТО (например, 10 000 км).

Для каждого параметра используйте кнопки «+»/«-» для изменения значения и «Ввод» для подтверждения. Примеры пороговых значений:

Параметр	Рекомендуемое значение	Тип сигнала
Скорость	110 км/ч	Звук + мигающий значок
Температура ОЖ	97°C	Постоянный звук + красный индикатор
Остаток топлива	7 литров	Прерывистый звук + жёлтая лампа

После настройки всех параметров удерживайте «Меню» для выхода и сохранения. Проверьте работоспособность: искусственно создайте условия срабатывания (например, превысьте установленную скорость). При некорректной реакции перепроверьте настройки и подключение к диагностической шине K-Line.

Тест работы всех диагностических режимов

После физического подключения и настройки бортового компьютера необходимо проверить корректность работы всех диагностических функций. Последовательно активируйте каждый режим мониторинга согласно инструкции к вашей модели БК. Убедитесь, что устройство стабильно получает данные с электронных блоков автомобиля через диагностический разъем OBD-II.

Особое внимание уделите проверке считывания критически важных параметров: напряжение бортовой сети, температура охлаждающей жидкости, показания датчиков кислорода. Фиксация ошибок должна происходить без задержек, а коды неисправностей – соответствовать официальным спецификациям ЭБУ Январь/Бош.

Порядок тестирования основных функций

• Режим реального времени: Проверьте обновление данных (частота не менее 1 раза/сек):
  • Обороты двигателя при прогреве
  • Положение дроссельной заслонки
  • Мгновенный расход топлива
• Самодиагностика: Имитируйте ошибки (например, отключите разъем ДПДЗ):
  1. Дождитесь появления индикатора Check Engine
  2. Считайте код неисправности через БК
  3. Сравните с ожидаемым кодом P0120-P0124
• Сервисные интервалы: Введите пробег до ТО, убедитесь в корректном:
  • Обратном отсчете километража
  • Звуковом оповещении при достижении лимита

Критерии успешного тестирования:

Параметр	Нормальное значение	Допустимое отклонение
Напряжение АКБ (двигатель выключен)	12.4-12.7 В	±0.2 В
Температура ОЖ (прогретый двигатель)	90-95°C	±3°C
Скорость обновления данных	>1 раз/сек	Без замираний

При обнаружении расхождений более 10% (например, некорректные показания расхода топлива) выполните калибровку датчиков через меню БК. Отсутствие реакции на имитацию ошибок требует проверки целостности K-линии диагностического разъема и контактов ЭБУ.

Диагностика ошибок ЭБУ после подключения

После установки и подключения бортового компьютера к диагностическому разъёму ВАЗ-2110, первым шагом является инициализация связи с электронным блоком управления двигателем (ЭБУ). Современные модели БК автоматически сканируют систему при включении зажигания, отображая актуальные коды неисправностей. Если этого не происходит, требуется проверить целостность контактов в разъёме OBD-II и убедиться в правильности распиновки проводов согласно схеме конкретного устройства.

Коды ошибок выводятся в виде стандартизированных комбинаций (например, P0300 – пропуски зажигания). Важно учитывать, что некоторые неисправности могут быть "устаревшими" – сохранёнными в памяти ЭБУ до установки БК. Для получения корректных данных следует выполнить сброс ошибок через меню компьютера, после чего запустить двигатель и проехать 5-10 км для формирования актуальной диагностической картины.

Анализ и интерпретация данных

Бортовой компьютер классифицирует ошибки по двум категориям:

• Постоянные (активные) – критические неисправности, требующие немедленного устранения (обозначаются значком "Check Engine").
• Случайные (пассивные) – эпизодические сбои, вызванные плохим контактом датчиков или кратковременными отклонениями параметров.

Для расшифровки кодов используйте таблицу в инструкции к БК или мануалу ЭБУ Январь 7.2 / Bosch M7.9.7. Распространённые ошибки на ВАЗ-2110:

Код	Описание	Возможные причины
P0030	Обрыв цепи датчика кислорода	Окисление разъёмов, повреждение проводки
P0123	Некорректный сигнал ДПДЗ	Заедание дроссельной заслонки, неисправность потенциометра
P0301-P0304	Пропуски зажигания в цилиндре	Неисправные свечи, ВВ-провода, катушка

Внимание! После ремонта выполните принудительный сброс ошибок через меню БК ("Удалить ошибки" → "Подтвердить"). Если код появляется повторно, проведите углублённую диагностику мультиметром: проверьте сопротивление датчиков, напряжение в цепи 5V, отсутствие КЗ на массу. При сохранении ошибок рекомендовано подключение профессионального сканера для анализа графиков параметров в реальном времени.

Решение проблем с отсутствием питания

Отсутствие питания бортового компьютера (БК) на ВАЗ-2110 – распространённая неисправность, полностью блокирующая работу устройства. Проблема проявляется в неактивном дисплее, отсутствии подсветки и реакции на кнопки после включения зажигания.

Основными причинами являются нарушения в цепи постоянного +12В, обрывы проводов питания, окисление контактов или неисправность предохранителей. Требуется последовательная проверка всех элементов цепи для точного определения источника проблемы.

Пошаговая диагностика и устранение

1. Проверка предохранителей:

• Найдите блок предохранителей в салоне (обычно под панелью со стороны водителя).
• Проверьте предохранители, отвечающие за прикуриватель (F1, номинал 25А) и цепи постоянного питания приборной панели (F3, F18, 7.5А или 10А). Используйте тестер или визуально оцените целостность нити.
• Замените перегоревшие предохранители на аналогичные по номиналу.

2. Контроль напряжения на разъёме БК:

1. Снимите бортовой компьютер с посадочного места.
2. Включите зажигание (без запуска двигателя).
3. Тестером измерьте напряжение между контактами разъёма БК:
   • Постоянный «+12В» (обычно красный или оранжевый провод): Должно быть +12В относительно массы при любом положении ключа.
   • «Масса» (черный или коричневый провод): Проверьте целостность (сопротивление между контактом и кузовом ≈ 0 Ом).
   • «+12V ACC» (желтый провод): Должно быть +12В только при включенном зажигании.
4. Отсутствие напряжения на «+12V постоянный» указывает на обрыв между этим контактом и предохранителем F1 (через колодку приборной панели).

3. Поиск обрыва цепи:

• При отсутствии питания на разъёме БК проследите путь проводов:
  • Провод постоянного «+12В» (от разъёма БК) → Колодка соединения приборной панели (обычно зеленая) → Предохранитель F1.
  • Провод «+12V ACC» → Колодка приборной панели → Предохранитель F3 или F18.
• Прозвоните мультиметром участки цепи на обрыв. Особое внимание – зонам перегибов у рулевой колонки и контактам в колодках (часто окисляются или ломаются).
• Восстановите целостность проводов, зачистите или замените окисленные клеммы.

4. Дополнительные точки:

Проблема	Место проверки	Действие
Нет массы	Контакт массы БК → Точка крепления к кузову	Зачистить контакт, проверить болт кузова
Коррозия	Колодки подключения БК и приборной панели	Обработать контакты WD-40, удалить окислы
Плохой контакт	Разъём в задней части БК	Аккуратно подогнуть усики разъема

Важно: Все работы проводятся при отключенном минусовом проводе АКБ. Используйте качественный инструмент для работы с электропроводкой. Если проблема сохраняется после проверки, возможна внутренняя неисправность бортового компьютера.

Что делать если не включается дисплей

Проверьте подачу питания на бортовой компьютер. Убедитесь, что предохранитель F20 (15А) в монтажном блоке исправен. Используйте тестер для контроля напряжения на красном проводе при включенном зажигании – норма 12В. Отсутствие напряжения указывает на обрыв цепи или окисление контактов.

Осмотрите целостность шлейфа дисплея и колодки подключения. Отсоедините разъём от тыльной стороны устройства, проверьте отсутствие загнутых контактов, следов коррозии или влаги. Зачистите клеммы при необходимости и плотно зафиксируйте соединение.

Дополнительные диагностические шаги

1. Тест массы
   Прозвоните чёрный провод (минус) от компьютера к кузову – сопротивление должно быть близко к нулю. Плохой контакт в точке заземления (обычно под торпедой) – частая причина неисправности.
2. Проверка подсветки
   Направьте фонарь на экран при работающем двигателе. Если видны тусклые цифры – перегорела лампа подсветки или повреждены дорожки её питания.
3. Калибровка кнопок
   Зажмите одновременно две крайние клавиши управления (чаще всего "Сброс" и "Ввод") на 10 секунд. Некоторые модели требуют сброса при зависании ПО.

Тип неисправности	Вероятная причина	Действие
Экран полностью неактивен	Отсутствие +12В, обрыв массы	Диагностика цепи питания
Есть подсветка, нет данных	Сбой ПО, повреждение шлейфа	Перезагрузка, замена шлейфа
Частичное отображение	Дефект матрицы, холодная пайка	Прогрев паяльником чипов*

*Требует профессиональных навыков. При неуверенности – замена дисплейного модуля.

Ошибки связи с электронным блоком управления

Ошибки связи с ЭБУ (P0600, P0601, U0001 и аналогичные) сигнализируют о нарушении обмена данными между бортовым компьютером и контроллером двигателя. Это препятствует корректному отображению параметров работы автомобиля (расход топлива, ошибки двигателя, температура ОЖ) и требует немедленной диагностики.

Основные причины включают обрыв проводов, окисление контактов, неисправность самого ЭБУ или проблемы с питанием диагностической линии. Симптомы проявляются как "потеря" данных на экране БК, хаотичное отображение значений или постоянное сообщение об ошибке связи.

Диагностика и устранение неисправностей

Для локализации проблемы выполните следующие действия:

1. Проверка целостности K-line:
   • Отсоедините фишку бортового компьютера и ЭБУ
   • Прозвоните провод №9 (обычно зелёный) между контактом М БК и контактом 55 ЭБУ
   • Сопротивление должно быть близко к 0 Ом
2. Осмотр контактов:
   • Убедитесь в отсутствии окислов на разъёмах БК, ЭБУ и колодке диагностического разъёда OBD-II
   • Проверьте надёжность фиксации фишек
3. Диагностика питания:
   • Замерьте напряжение на контакте +12V БК при включенном зажигании
   • Проверьте "массу" (контакты GND)
4. Тест ЭБУ:
   • Подключите диагностический сканер через OBD-II разъём
   • Если связь отсутствует – проблема в цепи K-line или неисправен контроллер

Важно: При замене ЭБУ потребуется перепрошивка и адаптация под конкретный автомобиль. Для сложных случаев (короткое замыкание в проводке, внутренняя ошибка контроллера) рекомендуется обратиться в специализированный сервис.

Некорректные показания расхода топлива

Одной из распространённых проблем бортовых компьютеров на ВАЗ-2110 являются ошибочные данные по расходу горючего. Неправильные цифры могут значительно отличаться от реальных затрат, вызывая недоверие к системе и затрудняя контроль экономичности.

Погрешности возникают как при калибровке новых устройств, так и в процессе эксплуатации ранее настроенных моделей. Важно понимать, что на точность влияют как технические параметры авто, так и корректность подключения и программирования БК.

Основные причины сбоев

Ключевые факторы, приводящие к искажению данных:

• Неправильные калибровочные коэффициенты - несоответствие введённых значений объёма двигателя, количества импульсов форсунок или передаточных чисел
• Ошибки подключения к диагностическому разъёму - перепутанные контакты K-Line или повреждённые провода
• Сбои датчиков - некорректная работа ДМРВ, лямбда-зонда или датчика скорости
• Низкое напряжение в бортовой сети - приводит к искажению сигналов с электронных компонентов
• Устаревшее ПО БК - несовместимость прошивки с параметрами конкретного автомобиля

Для устранения неполадок выполните последовательную проверку:

1. Перепроверьте соединения контактов в колодке OBD-II согласно схеме конкретной модели БК
2. Обновите прошивку компьютера через сервисный разъём с помощью ПК
3. Введите корректные калибровочные данные:
   • Точный объём двигателя (см³)
   • Количество импульсов форсунок на литр (указывается в мануале)
   • Фактические передаточные числа КПП и редуктора
4. Протестируйте связанные датчики мультиметром или через диагностический сканер
5. Сбросьте адаптации бортового компьютера путём отключения клеммы АКБ на 15 минут

Сброс ложных ошибок контроллера

Ложные ошибки в бортовом компьютере ВАЗ-2110 часто возникают после сбоев питания, некорректного отключения АКБ или кратковременных неисправностей датчиков, которые уже устранены. Эти записи сохраняются в памяти контроллера ЭСУД и могут мешать точной диагностике реальных проблем.

Для очистки памяти от ошибочных кодов не требуется специальное оборудование – процедуру выполняют через интерфейс штатного БК. Главное условие: убедиться, что текущие неполадки отсутствуют (например, после ремонта), иначе сброс удалит и актуальные данные для диагностики.

Пошаговая инструкция по сбросу

1. Включите зажигание (без запуска двигателя).
2. Перейдите в раздел БК: Диагностика → Ошибки.
3. Нажмите и удерживайте кнопку "Сброс" 3-5 секунд.
4. Подтвердите действие в диалоговом окне (если требуется моделью БК).
5. Дождитесь сообщения "Ошибок нет" или исчезновения списка кодов.

Если ошибки появляются повторно после сброса – это указывает на реальную неисправность. Рекомендуется проверить:

• Надежность контактов разъемов датчиков (особенно ДПДЗ, ДМРВ, ДК).
• Целостность проводки возле колодки ЭБУ.
• Состояние аккумулятора и генератора (напряжение должно быть 13.6–14.4 В при работе ДВС).

Тип ошибки	Пример	Действие после сброса
Постоянная	P0030 (Неисправность цепи подогрева ДК)	Требует ремонта
Ложная	P0563 (Скачок напряжения)	Исчезает

Для моделей БК без кнопки "Сброс" используйте комбинацию: удержание "Clock" + краткое нажатие "Set" в меню ошибок. После очистки памяти выполните пробную поездку 5-10 км для проверки регистрации новых кодов.

Обновление прошивки бортового компьютера

Обновление программного обеспечения бортового компьютера позволяет исправить ошибки в работе устройства, добавить новые функции (например, расширенную диагностику систем автомобиля) или улучшить совместимость с электронными компонентами ВАЗ-2110. Актуальная прошивка корректирует неточности в расчете расхода топлива, обработке сигналов датчиков и отображении данных на экране.

Перед началом процедуры критически важно убедиться в полной заряженности АКБ автомобиля и наличии стабильного напряжения в бортовой сети. Прерывание процесса из-за скачка напряжения или отключения питания может привести к необратимому выходу устройства из строя, требующему замены микросхемы памяти или всего блока.

Процедура обновления

1. Подготовка оборудования:
   • Кабель K-Line/USB-адаптер с поддержкой протокола OBD-II
   • ПК или ноутбук с ОС Windows
   • Специализированное ПО (например, Combiloader, BCConfig)
   • Файл прошивки (расширение .bin или .hex) для конкретной модели БК
2. Подключение и запуск:
   • Соедините диагностический разъем автомобиля (расположен под панелью) с ПК через адаптер
   • Включите зажигание без запуска двигателя
   • Запустите программу для прошивки на компьютере
3. Выполнение перепрошивки:
   • В интерфейсе ПО выберите файл новой прошивки
   • Активируйте режим записи (кнопка "Upload" или "Program")
   • Дождитесь завершения процесса (не отключайте питание!)
   • Выполните перезагрузку БК согласно инструкции ПО

Критические ошибки при обновлении:

Проблема	Причина	Решение
Ошибка проверки контрольной суммы	Повреждение файла прошивки	Перекачайте файл, проверьте целостность архива
Сбой связи с устройством	Плохой контакт в разъеме, неисправный кабель	Проверьте соединение, замените адаптер
"Зависание" БК после прошивки	Несовместимость версии ПО	Повторите процедуру с корректной прошивкой

После успешного обновления выполните сброс настроек БК до заводских параметров через системное меню. Проверьте работу всех функций: отображение температуры охлаждающей жидкости, расчет среднего расхода топлива, диагностику ошибок ЭБУ. Тестовую поездку рекомендовано совершать при стабильных оборотах двигателя для калибровки датчиков.

Правильное обслуживание дисплея: чистка и защита

Регулярная очистка экрана бортового компьютера ВАЗ-2110 предотвращает накопление пыли, грязи и жирных разводов, ухудшающих читаемость информации. Используйте только мягкие безворсовые салфетки – микрофибра или специальные ткани для оптики идеально подходят для этой задачи.

Категорически избегайте агрессивных химикатов: ацетона, растворителей, аммиачных стеклоочистителей или абразивных паст. Они гарантированно повредят антибликовое покрытие и пластиковую поверхность дисплея, приводя к необратимым помутнениям или царапинам.

Безопасные методы чистки

Для эффективного и безопасного ухода:

• Сухая очистка: Ежедневно удаляйте пыль чистой сухой микрофиброй легкими движениями без нажима.
• Влажная обработка: При сильных загрязнениях слегка смочите салфетку дистиллированной водой или специальным спреем для ЖК-экранов. Наносите жидкость ТОЛЬКО на ткань, а не на дисплей!
• Техника протирки: Двигайтесь от центра к краям плавными круговыми движениями. Сильно не давите!

Дополнительная защита

Продлите срок службы экрана простыми мерами:

Защитная пленка	Наклейка прозрачной антибликовой или матовой пленки создаст барьер против царапин и мелких повреждений.
Парковка	Старайтесь парковаться в тени или использовать солнцезащитный экран лобового стекла, чтобы минимизировать длительный нагрев дисплея солнцем.
Осторожность	Не касайтесь экрана твердыми или острыми предметами (ключи, ручки). При установке/снятии девайсов с торпедо следите, чтобы они не ударяли по дисплею.

Эксплуатация в зимний период: сохраняем работоспособность

Низкие температуры и повышенная влажность зимой создают экстремальные условия для электроники. Бортовой компьютер (БК) ВАЗ-2110 подвержен рискам из-за конденсата при перепадах температур, снижения ёмкости аккумулятора и загустевания смазочных материалов в разъёмах. Крайне важно обеспечить стабильное питание и защиту от влаги.

Перед наступлением холодов проверьте целостность проводки, особенно в зоне подключения БК к диагностической колодке. Убедитесь в отсутствии окислов на контактах разъёмов и чистоте корпуса устройства. Используйте термочехлы или экраны для минимизации переохлаждения салона во время стоянки.

Ключевые меры для бесперебойной работы

• Контроль напряжения АКБ: При температуре ниже -20°C ёмкость батареи падает на 30-50%. Регулярно отслеживайте параметр "Напряжение бортовой сети" на БК после холодного пуска. Критический минимум – 13.2В при работающем двигателе.
• Борьба с конденсатом: При резком нагреве салона включайте обдув лобового стекла на минимальной температуре, постепенно повышая её. Это снижает образование влаги на электронных компонентах.
• Экономия заряда: Отключайте неиспользуемые функции БК (например, фоновую подсветку) при коротких остановках. При длительной стоянке отсоединяйте устройство от разъёма OBD-II.

Параметр БК	Норма зимой	Действие при отклонении
Напряжение АКБ (запуск)	9.6-11В	Прогреть АКБ фарами 30 сек перед пуском
Температура ОЖ	>80°C	Использовать режим предпускового подогрева
Обороты ХХ	950-1050 об/мин	Проверить ДПДЗ, РХХ

1. Прогрев системы: Запустите двигатель, дождитесь стабилизации оборотов холостого хода (ХХ) по данным БК, только затем включайте энергоёмкие потребители (печка, обогрев стекол).
2. Диагностика ошибок: При частом появлении сбоев (самостоятельные перезагрузки, искажение данных) выполните считывание кодов неисправностей через меню БК. Уделите внимание ошибкам датчиков температуры и напряжения.
3. Чистка разъёмов: Раз в месяц обрабатывайте контакты колодки подключения БК и клеммы АКБ аэрозолем-антикоррозионом.

Бортовой компьютер ВАЗ-2110 обладает базовым набором функций, однако его возможности можно значительно расширить с помощью дополнительных аксессуаров. Это позволяет адаптировать устройство под индивидуальные потребности водителя и повысить комфорт и безопасность поездок.

Современный рынок предлагает широкий спектр совместимых устройств, которые подключаются к бортовому компьютеру через стандартные интерфейсы (чаще всего через OBD-II разъем или дополнительно установленные порты). Рассмотрим наиболее востребованные варианты.

Дополнительные аксессуары для расширения функционала

К основным типам аксессуаров, которые можно интегрировать с бортовым компьютером ВАЗ-2110, относятся:

• GPS-приёмник – добавляет функции спутниковой навигации, позволяет использовать карты и отслеживать маршрут;
• Датчики давления в шинах – обеспечивают контроль давления в реальном времени и предупреждают о его падении;
• Bluetooth-адаптер – даёт возможность подключения смартфона для управления музыкой, громкой связи и передачи данных;
• Дополнительные датчики (температуры за бортом, угла наклона автомобиля, уровня топлива в баке и др.) – расширяют информативность системы;
• Камера заднего вида – подключается к дисплею бортового компьютера и активируется при включении задней передачи.

Примеры совместимых аксессуаров

Тип аксессуара	Пример модели	Ключевые возможности
GPS-приёмник	Glospace SGK-70	Навигация, отображение пробок, голосовые подсказки
Датчики давления	Schrader EZ-sensor	Контроль давления в 4-х колесах, сигнализация о проколе
Bluetooth-адаптер	ELM327 Bluetooth	Диагностика, передача данных на смартфон, громкая связь
Камера заднего вида	AutoExpert CS-1002	Ночная съемка, угол обзора 170°, водонепроницаемый корпус

При подключении аксессуаров важно убедиться в совместимости протоколов обмена данными с бортовым компьютером. Большинство современных устройств поддерживают стандартные интерфейсы OBD-II или CAN-шину, но перед покупкой рекомендуется уточнить технические требования в инструкции к вашему БК.

Вопросы гарантии при самостоятельном монтаже

Самостоятельная установка бортового компьютера на ВАЗ-2110 напрямую влияет на гарантийные обязательства производителя. Автозавод гарантирует исправность только штатных компонентов и систем, не затронутых вмешательством. Любые неисправности, возникшие из-за некорректного подключения или повреждения проводки, автоматически исключаются из гарантийного покрытия.

Диагностика проблем после установки осложняется необходимостью доказательства отсутствия связи между поломкой и вмешательством. Даже если неисправность не связана с компьютером (например, отказ датчика кислорода), сервисный центр вправе отказать в бесплатном ремонте, сославшись на факт самостоятельной модификации электропроводки. Это особенно актуально для новых автомобилей с остатком гарантийного срока.

Ключевые аспекты гарантийных ограничений

При нарушении заводской схемы подключения гарантия не распространяется на:

• Блок управления двигателем (ЭБУ) и связанные датчики
• Штатную проводку и разъемы диагностического колодца
• Предохранители и реле в монтажном блоке
• Комбинацию приборов (при подключении к CAN-шине)

Рекомендация: Для сохранения гарантии:

1. Согласуйте установку с официальным дилером
2. Используйте сертифицированные устройства с plug&play разъемами
3. Фиксируйте этапы работ фото/видео для подтверждения корректного монтажа

Тип вмешательства	Влияние на гарантию
Пайка/скрутка проводов	Полная утрата гарантии на электросистему
Использование переходников без распиновки	Ограниченная ответственность дилера
Подключение через OBD-II без модификаций	Минимальные риски (при корректной работе)

Список источников

При подготовке инструкции по подключению бортового компьютера на ВАЗ-2110 использовались специализированные технические материалы и практические руководства. Основное внимание уделялось проверенным данным от производителей и опыту автомобильных электриков.

Ключевыми источниками выступили официальная документация, профильные форумы владельцев Lada и технические публикации. Все рекомендации требуют сверки с конкретной моделью бортового компьютера и годом выпуска автомобиля.

Технические материалы и руководства

1. Официальное руководство по эксплуатации ВАЗ-2110 (раздел "Электрооборудование")
2. Инструкция по установке конкретной модели бортового компьютера (например, Multitronics или Штат)
3. Схемы электрооборудования ВАЗ-2110 (цветные монтажные схемы)
4. Технические бюллетени АвтоВАЗ по модификациям электропроводки

Экспертные и пользовательские источники

• Тематические разделы форума Lada.Online (обсуждения установки БК)
• Архив статей журнала "За рулём" по тюнингу электроники ВАЗ
• Видеоинструкции сертифицированных автоэлектриков на YouTube
• Отчёты пользователей на платформе Drive2.ru с фотоотчётами по подключению

Видео: #Бортовик2110 Бортовой компьютер ваз 2110,2111,2112. Trip computer. Обзор функций. Сброс показаний.


• Derways Shuttle - технические данные и мнения водителей

• Отзывы о шинах Tigar Syneris

• Honda NC750X - детальный разбор технических характеристик и реальные отзывы
