Подключение магнитолы самому - провода, цвета и частые ошибки

Статья обновлена: 18.08.2025

Самостоятельное подключение автомагнитолы кажется простой задачей, пока вы не столкнетесь с пучком разноцветных проводов.

Ошибки в распиновке грозят коротким замыканием, выходом из строя техники или некорректной работой аудиосистемы.

Эта статья расшифрует цветовую маркировку проводов, объяснит схемы подключения и предупредит о критичных ошибках.

Знание основ сэкономит ваше время, нервы и бюджет при установке магнитолы своими руками.

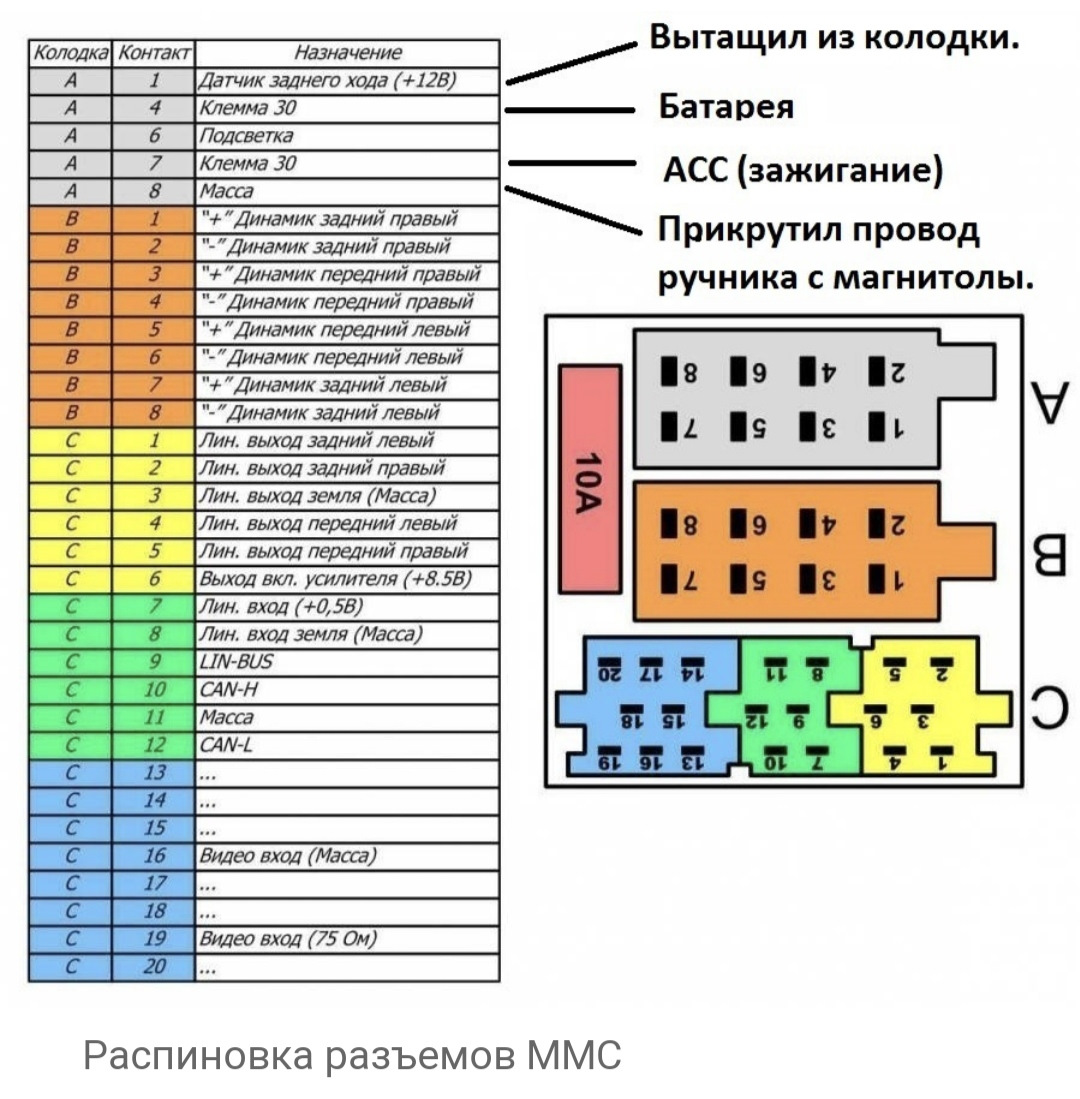

Стандарты цветовой маркировки проводов ISO

Международная организация по стандартизации (ISO) разработала унифицированную систему цветовых кодов для автомобильных аудиосистем. Это позволяет унифицировать распиновку магнитол разных производителей и упрощает подключение.

Основная цветовая схема ISO разделяет провода по функциональным группам: питание, акустика, управление и периферия. Каждая группа имеет доминирующий цвет, дополненный полосками или точками для уточнения назначения.

Ключевые группы проводов

• Питание: Желтый (+12V постоянный), Красный (+12V зажигание), Черный (масса)
• Акустика: Парные цвета с метками для правых/левых каналов:
  • Белый: Передние динамики
  • Серый: Задние динамики
  • Фиолетовый: Тыловая акустика (если есть)
• Управление: Синий (антенна), Синий/белый (REM-сигнал усилителя)
• Периферия: Оранжевый (подсветка), Зеленый/белый (рулевое управление)

Цвет	Функция	Особенности
Желтый	Постоянное +12V	Питание памяти настроек
Красный	Зажигание +12V	Активирует магнитолу при повороте ключа
Черный	Земля (GND)	Обязательное подключение к кузову
Синий/белый	REM	Запуск внешних усилителей
Оранжевый	ILL	Подсветка (может требовать резистор)

Важно: Толщина провода питания должна соответствовать мощности магнитолы (минимум 1.5-2 мм²). Использование штатных тонких проводов от авто производителя часто приводит к перегреву.

Критические ошибки: Перепутывание желтого и красного проводов вызывает разряд АКБ. Неправильное заземление (через болты с краской) создает помехи в акустике. Подключение синего REM-провода напрямую к питанию антенны может вывести из строя усилитель.

Назначение постоянного плюсового провода (+12V)

Этот провод обеспечивает непрерывное питание от аккумулятора даже при выключенном зажигании. Он подключается напрямую к плюсовой клемме АКБ через предохранитель и отвечает за сохранение критически важных настроек магнитолы.

Без стабильного подключения +12V все энергозависимые данные устройства (часы, сохранённые радиостанции, пользовательские параметры) будут сбрасываться при каждом отключении питания. Цветовая маркировка провода варьируется в зависимости от производителя, но чаще всего встречаются жёлтый (Yellow) или жёлто-красный.

Ключевые функции и особенности

Основные задачи провода:

• Сохраняет память устройства (энергозависимую)
• Обеспечивает работу часов магнитолы
• Поддерживает режим "сна" для быстрого включения

Распространённые ошибки при подключении:

1. Перепутывание с проводом ACC (красный): при таком сценарии магнитола будет включаться только при повороте ключа.
2. Отсутствие предохранителя: может привести к возгоранию при КЗ.
3. Ненадёжный контакт: вызывает периодический сброс настроек.

Цвет провода	Типичное назначение	Последствия обрыва
Жёлтый (Yellow)	Постоянный +12V (память)	Сброс настроек при отключении
Красный (Red)	ACC (управление включением)	Магнитола не включается

При монтаже обязательно используйте предохранитель в 10-15 см от клеммы АКБ. Проверяйте напряжение мультиметром: между этим проводом и массой должно быть +12V при любом положении ключа.

Функции заземляющего провода (GND)

Заземляющий провод (GND) в магнитоле обеспечивает электрическую цепь для возврата тока к источнику питания. Без корректного подключения к "массе" автомобиля (кузову или минусу АКБ) цепь остается незамкнутой, что делает невозможной работу любого электрооборудования.

Он выполняет роль общего нулевого потенциала для всех компонентов магнитолы, создавая эталонную точку напряжения. Это критически важно для стабильной работы аудиосистемы и предотвращения паразитных шумов, вызванных "плавающей" землей.

Ключевые задачи провода GND

• Замыкание электрической цепи: Обеспечивает обратный путь тока к аккумулятору после питания потребителей (динамиков, процессора, подсветки).
• Стабилизация напряжения: Устраняет перепады напряжения в цепи, снижая риск повреждения компонентов магнитолы.
• Подавление помех: Минимизирует фоновый гул ("whine") и наводки от генератора/зажигания, отводя паразитные токи на кузов.
• Безопасность: Предотвращает накопление статического заряда на корпусе устройства, снижая риск короткого замыкания.

Распространенные ошибки подключения

1. Крепление к окрашенным поверхностям (нарушает контакт с металлом кузова).
2. Использование тонких проводов или "скруток" (вызывает перегрев и падение напряжения).
3. Подключение к ненадежным точкам (рыхлая ржавая сталь, пластиковые элементы).
4. Объединение с минусом динамиков или антенны (создает контуры заземления и шумы).

Симптомы ошибок GND	Последствия
Магнитола не включается	Полное отсутствие замкнутой цепи
Самопроизвольные перезагрузки	Просадка напряжения при нагрузке
Фоновый гул в динамиках	Помехи из-за разницы потенциалов
Искажение звука на высокой громкости	Недостаточное сечение кабеля

Предназначение провода ACC (зажигание)

Провод ACC (Accessory) отвечает за подачу питания на магнитолу при повороте ключа зажигания в положение "ACC" или "ON". Он активирует головное устройство, позволяя использовать аудиосистему без запуска двигателя. Без напряжения на этом проводе магнитола останется выключенной, даже при наличии постоянного "+12В" на желтом проводе питания.

При отключении зажигания провод ACC обесточивается, что дает команду магнитоле перейти в режим ожидания или сохранить настройки перед полным выключением. Важно отличать его от красного провода памяти (BACKUP), который отвечает исключительно за сохранение настроек и часов.

Ключевые особенности подключения ACC

Типичные ошибки и решения при работе с проводом ACC:

• Ошибочное соединение с постоянным "+12В" – приводит к разряду АКБ, так как магнитола не выключается
• Подключение к цепи стартера – вызывает сброс настроек при запуске двигателя
• Слабый контакт – проявляется самопроизвольным отключением магнитолы на неровной дороге

Цвет провода	Типичный источник питания	Последствия ошибки
Красный (ACC)	Цепь зажигания (предохранитель ACC)	Невозможность включения магнитолы
Желтый (BATT+)	Постоянный "+" от АКБ	Разряд батареи при неправильном подключении
Оранжевый (ILL)	Цепь габаритных огней	Автоподсветка не синхронизируется с фарами

Для правильного монтажа используйте тестер для поига контактов, подающих +12В только при включенном зажигании. Наиболее надежные источники – предохранители прикуривателя или цепи управления стеклоподъемниками. Избегайте подключения к топливному насосу или датчикам двигателя!

Различия между постоянным плюсом и ACC

Постоянный плюс (Battery или B+) – это провод, подключенный напрямую к аккумулятору через предохранитель. Он обеспечивает питание памяти магнитолы (сохранение настроек, часов, предустановок) даже при выключенном зажигании. Без этого провода при каждом отключении АКБ настройки сбрасываются.

Провод ACC (Accessory или А+) активируется только при повороте ключа в положение "зажигание" (ACC или IGN). Он подает питание на основную схему магнитолы, позволяя включить устройство. При выключении зажигания магнитола автоматически отключается, предотвращая разряд аккумулятора.

Ключевые отличия

Параметр	Постоянный плюс (B+)	ACC
Напряжение	Есть всегда (≈12V)	Только при включенном зажигании
Функция	Питание памяти магнитолы	Включение/выключение устройства
Цвет провода*	Желтый (стандарт ISO)	Красный (стандарт ISO)
Опасность ошибки	Разряд АКБ при КЗ	Магнитола не включается/не выключается

*Цвета могут отличаться у нестандартных авто и магнитол – всегда проверяйте схему!

Типичные ошибки подключения:

• Поменяны местами B+ и ACC – магнитола требует ручного включения после запуска авто или не сохраняет настройки.
• ACC подключен к постоянному плюсу – магнитола не выключается, что приводит к разряду АКБ.
• B+ подключен к ACC – сброс настроек при каждом выключении зажигания.

Провода управления подсветкой (Illumination)

Провода подсветки регулируют яркость дисплея и кнопок магнитолы при включении габаритов или фар автомобиля. Их некорректное подключение приводит к постоянной максимальной яркости либо полному отключению подсветки, что создает дискомфорт при ночной езде.

Ошибки в соединении этих проводов могут вызвать перегорание предохранителей или некорректную работу датчиков освещенности. Крайне важно соблюдать полярность и избегать коротких замыканий.

Цвета проводов и схемы подключения

Стандартная маркировка по цветам:

• Оранжевый/белый (ILL+): Основной провод "+" подсветки. Подключается к цепи габаритных огней.
• Оранжевый (ILL-): Минусовой провод (встречается реже, обычно у японских авто).
• Желтый (или оранжевый с полосой): Сигнал диммирования (распознает изменение напряжения при затемнении приборной панели).

Цвет провода	Функция	Куда подключать
Оранжевый/белый	Плюс подсветки (ILL+)	Габаритные огни (+12V при включении света)
Оранжевый	Минус подсветки (ILL-)	Масса (только при наличии отдельного минуса)
Желтый	Диммирование	Реостат подсветки приборов

Критические ошибки:

1. Прямое подключение к постоянному +12V вместо цепи габаритов – подсветка не гаснет днем.
2. Соединение ILL+ с ACC (красный провод) – магнитола теряет управление яркостью.
3. Игнорирование провода диммирования – невозможность регулировать яркость.
4. Перепутывание полярности при наличии ILL- – отказ подсветки.

Всегда проверяйте распиновку конкретной модели магнитолы в инструкции! Цвета могут отличаться у разных производителей.

Особенности подключения антенного провода

Антенный провод магнитолы (обычно синего цвета или синий с белой полосой) отвечает за питание активной антенны или антенного усилителя. Без правильного подключения этого провода прием радиостанций будет невозможен или значительно ухудшится, особенно в активных антеннах. Ошибки в подключении могут привести к разряду аккумулятора или повреждению оборудования.

В автомобилях используются два типа антенн: активные (со встроенным усилителем, требующие питания) и пассивные (не требующие дополнительного питания). Важно определить тип установленной антенны перед подключением. Для активных антенн необходимо подключить антенный провод магнитолы к соответствующему управляющему проводу антенны, а для пассивных – этот провод остается неиспользованным (его необходимо заизолировать).

Ключевые правила подключения

Распространенные ошибки и их последствия:

Ошибка	Результат
Подключение к постоянному +12В	Постоянное потребление тока, разряд аккумулятора
Отсутствие подключения (при активной антенне)	Слабый прием или его отсутствие
Замыкание на массу	Выход из строя цепи управления магнитолы
Подключение к сигнальному проводу антенны	Повреждение оборудования, помехи

Правильная последовательность действий:

1. Определите тип антенны: активная (имеет отдельный провод питания) или пассивная.
2. Для активной антенны соедините синий провод (ANT/REM) магнитолы с управляющим проводом антенного усилителя.
3. Для пассивной антенны изолируйте антенный провод магнитолы (не подключайте никуда).
4. Проверьте мультиметром: при включении магнитолы на синем проводе должно появляться +12В (только для активных антенн).

Убедитесь, что соединение выполнено через разъем ISO или надежную скрутку с последующей изоляцией. Избегайте прокладки провода рядом с силовыми кабелями – это вызывает помехи при приеме радиостанций.

Маркировка проводов передних динамиков

Провода передних динамиков имеют стандартную цветовую маркировку, упрощающую подключение. Каждый динамик требует двух проводов: положительного (+) и отрицательного (-).

Неправильное соблюдение полярности ухудшит звучание: басы станут "размытыми", а звуковая сцена потеряет четкость. Всегда сверяйтесь со схемой магнитолы.

Стандартная цветовая схема

Распространенные варианты маркировки для 4-канальных автомагнитол:

Динамик	Плюс (+)	Минус (-)
Передний левый	Белый	Бело-черный
Передний правый	Серый	Серо-черный

Важные нюансы:

• Толщина проводов: Обычно 18-20 AWG, тонкие провода (например, для антенны) не подходят.
• Полосатые цвета: Черная полоса (или другой контрастный цвет) всегда обозначает минус.
• Исключения: Некоторые производители (Pioneer, Sony) используют собственную маркировку – проверяйте инструкцию.

Типичные ошибки:

1. Путаница с полярностью при подключении к динамику.
2. Использование проводов питания (желтый/красный) вместо акустических.
3. Подключение "плюса" и "минуса" от разных каналов к одному динамику.

Для проверки полярности используйте батарейку 1.5V: при касании проводов к клеммам динамика диффузор должен двигаться наружу.

Цвета проводов задних динамиков

Для подключения задних динамиков магнитолы используются парные провода: один полярности "+", другой – "–". Стандартная цветовая маркировка у большинства производителей включает фиолетовую и зеленую пары, но возможны вариации в зависимости от бренда и региона.

Правильное определение полярности критично для корректной работы акустики: перепутанные "+" и "–" приводят к противофазному звучанию, что ослабляет басы и искажает звуковую сцену. Всегда сверяйтесь со схемой конкретной магнитолы!

Распространенные цветовые схемы

Типичное соответствие цветов и каналов:

• Задний левый динамик (+): Фиолетовый (Solid Purple)
• Задний левый динамик (–): Фиолетовый с черной полосой (Purple/Black)
• Задний правый динамик (+): Зеленый (Solid Green)
• Задний правый динамик (–): Зеленый с черной полосой (Green/Black)

Динамик	Цвет "+"	Цвет "–"
Задний левый	Фиолетовый	Фиолетовый/черный
Задний правый	Зеленый	Зеленый/черный

Важные исключения:

• У некоторых моделей Pioneer вместо зеленого используется синий цвет для правого канала.
• В автомобилях европейской сборки может встречаться сочетание коричневых и желтых проводов.
• Провода с серой полосой (не черной) иногда обозначают "–" в бюджетных магнитолах.

Частые ошибки при подключении:

1. Соединение проводов разных каналов (например, фиолетового с зеленым) – приводит к отсутствию стереоэффекта.
2. Игнорирование полосы на минусовом проводе – вызывает инверсию фазы.
3. Подключение тыловой акустики к выходам сабвуфера (обычно обозначены черным/белым цветом) – результат: искаженный звук.

Полярность подключения акустических проводов

Корректное соблюдение полярности при подключении акустических проводов критически важно для качественного звучания. Каждая акустическая система (динамик) имеет две клеммы: положительную (+) и отрицательную (-). При неправильном соединении фаза звуковой волны инвертируется, что приводит к потере басов, "размытому" звучанию и снижению общей громкости.

Магнитола маркирует выходы для динамиков цветовой кодировкой, где основной цвет указывает на канал (передний/задний, левый/правый), а полоска или пунктир на изоляции – на полярность. Обычно однотонный провод (без полосы) соответствует плюсу, а с черной/белой полосой – минусу. Например: серый (передний правый +), серый с черной полосой (передний правый -).

Распространённые ошибки и их последствия

Фазовый сдвиг: При нарушении полярности в одном из динамиков звуковые волны начинают "гасить" друг друга. Особенно заметно это на низких частотах – басы становятся слабыми или пропадают.

Ошибочное определение полосы: Новички часто путают полосу на проводе с дефектом изоляции. Убедитесь, что полоса нанесена равномерно по всей длине кабеля.

• Проверка полярности тестером: Используйте батарейку 1.5V (AA/AAA). Прикоснитесь проводами динамика к клеммам батарейки: при правильном подключении (+) к "+" батарейки диффузор движется наружу.
• Цветовые стандарты ISO (пример):

  Канал	Цвет "+"	Цвет "-"
  Передний левый	Белый	Белый с чёрной полосой
  Передний правый	Серый	Серый с чёрной полосой
  Задний левый	Зелёный	Зелёный с чёрной полосой
  Задний правый	Фиолетовый	Фиолетовый с чёрной полосой

• Не игнорируйте маркировку динамиков: На клеммах динамиков всегда есть обозначения "+/-". Если их нет – плюсовая клемма обычно шире минусовой.

Важно: Ошибки полярности не повреждают аппаратуру, но искажают звук. Всегда проверяйте соответствие проводов до финальной сборки панелей автомобиля.

Схема подключения сабвуфера

Подключение сабвуфера требует подачи на усилитель трех типов сигналов: питания, звукового и управляющего. Плюсовой провод (8-4 GA) тянут напрямую от аккумулятора через предохранитель (в 40-70 см от клеммы), минус крепят к кузову авто на очищенный металл болтовым соединением. Звуковой сигнал берут с линейных выходов (RCA) магнитолы, а управляющий (REM) – с синего провода антенны головного устройства.

Провода от усилителя к сабвуферу подключают строго по полярности (+ к +, – к –), соблюдая сопротивление катушек (2/4 Ом). Сечение акустических кабелей – не менее 2.5-4 mm². Все соединения изолируют термоусадкой, избегая параллельной прокладки силовых и сигнальных линий – это вызывает помехи («гудение» двигателя).

Распиновка ключевых проводов

Цвет/Тип	Назначение	Куда подключать
Красный (8-4 GA)	Питание +12V	Клемма АКБ → предохранитель → усилитель
Черный (8-4 GA)	Земля (GND)	Кузов авто → усилитель
Синий (REM)	Включение усилителя	Магнитола → усилитель
RCA-кабель	Звуковой сигнал	Выход SUB магнитолы → усилитель
Красно-черная пара (4 GA)	Акустические провода	Усилитель → клеммы сабвуфера

Критические ошибки:

• Отсутствие предохранителя на +12V – риск возгорания при КЗ
• Плохой контакт «массы» (ржавчина, краска под клеммой)
• Перепутана полярность катушек сабвуфера – фазировка влияет на бас
• Соединение REM с +12V вместо антенного провода – усилитель не выключается

Проверка: перед финальной сборкой убедитесь, что сабвуфер корректно включается/выключается с магнитолой, а на малой громкости нет посторонних шумов. При перегрузке сети (тусклый свет фар) установите конденсатор.

Назначение управляющего провода REM

Провод REM (Remote Turn-On) в автомобильной магнитоле выполняет функцию дистанционного включения внешних усилителей и других устройств. При активации головного устройства (ГУ) на этом проводе появляется напряжение +12V, которое служит сигналом «пуск» для подключенного оборудования. Без правильного подключения REM усилители, сабвуферы или процессоры не получат команду на работу.

Физически это тонкий провод (обычно синего или сине-белого цвета), рассчитанный на минимальную нагрузку (до 0.3А). Его нельзя путать с силовым кабелем питания +12V – REM передает только управляющий сигнал, а не питание для самих устройств. Ошибки в коммутации приводят к отказу оборудования запускаться либо к постоянной работе без отключения.

Ключевые особенности и правила подключения

Где используется сигнал REM:

• Включение усилителей – основной сценарий
• Активация автомобильных сабвуферов
• Запуск процессоров DSP
• Управление электромеханическими антеннами

Типичные ошибки при подключении:

1. Прямое соединение с +12V аккумулятора – оборудование не будет выключаться
2. Подключение к силовому выходу магнитолы (напр., к проводу динамика) – риск перегрузки и повреждения
3. Использование без предохранителя при коммутации нескольких устройств
4. Путаница с цветовой маркировкой (проверять схему конкретной модели!)

Ситуация	Последствие	Решение
REM не подключен	Усилитель/сабвуфер не включается	Проверить соединение с синим/сине-белым проводом ГУ
Короткое замыкание REM	Магнитола уходит в защиту или перегорает предохранитель	Искать КЗ в цепи, использовать мультиметр
Слишком много устройств на один REM	Перегрузка управляющей цепи	Добавить реле или бустерный модуль

Важно: При установке нескольких усилителей используйте разветвитель или реле, запитанное от аккумулятора. REM лишь подает сигнал, а не питает оборудование – силовые цепи должны подключаться отдельно через предохранитель к +12V АКБ.

Распознавание провода MUTE (отключение звука)

Провод MUTE отвечает за мгновенное отключение звука магнитолы при поступлении внешнего сигнала. Основное применение – интеграция с парктрониками или телефонами, где звук приглушается автоматически во время маневров или звонков. На некоторых моделях этот контакт активирует режим "Тихого пуска" для предотвращения акустических ударов.

Ошибка в подключении MUTE приводит к некорректной работе сопряженных систем: например, магнитола не снижает громкость при включении задней передачи. Крайне редко возможны полные сбои звука, если провод замкнут на массу. Всегда проверяйте назначение контакта мультиметром перед финальным соединением.

Методы идентификации провода

Цветовая маркировка: Универсальных стандартов не существует, но распространены варианты:

• Оранжевый с белой полосой (Sony, JVC)
• Синий с белым (Kenwood, Alpine)
• Желтый с черной меткой (Pioneer)

Проверка мультиметром:

1. Включите магнитолу и воспроизводите музыку
2. Переведите мультиметр в режим замера напряжения
3. Черный щуп – на массу авто (кузов)
4. Коснитесь красным щупом тестируемого провода
5. Настоящий MUTE покажет 0V в покое и +12V при активации (напр., включении задней скорости)

Типичные ошибки:

Ошибка	Последствие
Путаница с REMOTE (синий провод)	Некорректное включение усилителя
Подключение к +12V без реле	Постоянное отключение звука
Игнорирование проверки тестером	Активация не тех функций (напр., антенны)

Важно: На штатных магнитолах функция MUTE часто реализована через цифровую шину CAN. Физический провод в разъеме отсутствует – управление осуществляется через отдельный интерфейс.

Цвета проводов для подключения USB

Стандартная распиновка USB-провода для подключения к автомагнитоле использует 4 основных провода, соответствующих спецификации USB 2.0. Эти провода отвечают за передачу данных и подачу питания на подключенное устройство.

Цветовая маркировка может незначительно отличаться у разных производителей, но общепринятая схема выглядит следующим образом. Всегда сверяйтесь с инструкцией к конкретной магнитоле и кабелю для исключения ошибок.

Распиновка стандартного USB-кабеля

• Красный провод (VCC / Power +): Питание +5V. Подает напряжение на флешку или телефон.
• Белый провод (Data - / D-): Отрицательный сигнальный контакт для передачи данных.
• Зеленый провод (Data + / D+): Положительный сигнальный контакт для передачи данных.
• Черный провод (GND / Ground): "Земля" (общий минус). Замыкает цепь питания.

Важно: Часто в комплекте с магнитолой идет переходник или хвост с 4-контактным разъемом. Цвета проводов на этом переходнике должны строго соответствовать цветам на штатной колодке магнитолы (указаны в ее мануале), а не стандарту USB! Это частая причина неработоспособности.

Типичные ошибки и предупреждения

1. Перепутанные контакты: Неправильное соединение Data+ и Data- (белый/зеленый) приведет к отсутствию распознавания устройства.
2. Полярность питания: Ошибка в подключении красного (+5V) и черного (GND) проводов может повредить USB-устройство или порт магнитолы.
3. Нестандартная маркировка: Недорогие кабели или магнитолы могут использовать свои цвета (оранжевый, синий, серый). Никогда не руководствуйтесь только цветом без схемы!
4. Экран: Оплетка кабеля (экран) обычно не подключается к колодке магнитолы, но должна быть заземлена через разъем (если это предусмотрено конструкцией).

Функция	Стандартный цвет USB	Возможные альтернативные цвета
Питание +5V	Красный	Оранжевый, Желтый
Data - (D-)	Белый	Серый, Синий
Data + (D+)	Зеленый	Синий, Фиолетовый
Земля (GND)	Черный	Коричневый, Темно-синий

Главное правило: Всегда используйте официальную схему распиновки из инструкции к вашей магнитоле и проверяйте мультиметром назначение проводов перед подключением. "Угадывание" по цветам - прямой путь к поломке оборудования.

Распиновка AUX-входа магнитолы

AUX-вход позволяет подключать внешние аудиоисточники (смартфоны, плееры) к штатной магнитоле через разъем 3.5 мм. Для корректной работы необходимо правильно распаять контакты, соблюдая цветовую маркировку проводов и полярность каналов. Ошибки приводят к отсутствию звука, помехам или перепутанным стереоканалам.

Стандартная распиновка использует три провода: левый канал (L), правый канал (R) и общий экран (GND). Цвета могут варьироваться в зависимости от производителя, но чаще всего применяется схема: красный (правый канал), белый или зеленый (левый канал), черный или медный оплетка (земля). Точную информацию следует искать в мануале к конкретной модели.

Типовая схема подключения

Цвет провода	Функция	Контакт штекера 3.5 мм
Красный	Правый канал (R)	Кольцо (средний контакт)
Белый/Зеленый	Левый канал (L)	Кончик (крайний контакт)
Черный/Оплетка	Земля (GND)	Основание (ближайший к кабелю)

Распространенные ошибки:

• Перепутанные каналы L/R – звук воспроизводится в моно или "зеркально".
• Отсутствие экранирования – вызывает фоновый гул при работе двигателя.
• Короткое замыкание – происходит при оголенных проводах.
• Неверный выбор точки подключения – подсоединение к входам для CD-чейнджера вместо AUX.

Важно: Перед пайкой убедитесь, что магнитола поддерживает AUX-функцию. Активация входа часто требует включения режима через сервисное меню или перемычку на разъеме. Используйте экранированный кабель длиной не более 1.5 м для защиты от помех.

Подключение провода PARK (датчик парковки)

Провод PARK (часто обозначается на разъёме магнитолы как P-CONT или PARKING) отвечает за автоматическое включение режима парковочной камеры при активации задней передачи автомобиля. Его подключение к соответствующему сигнальному проводу в автомобиле позволяет магнитоле автоматически переключать экран на изображение с камеры.

Неправильное подключение этого провода – распространённая ошибка. Она приводит к тому, что камера заднего вида либо не включается автоматически, либо работает некорректно (например, постоянно активна). Важно точно определить правильный сигнальный провод в автомобильной проводке.

Цвета проводов и схема подключения

Цвет провода PARK на магнитоле: Чаще всего это светло-зелёный или зелёный с чёрной полосой провод. Однако цвет может варьироваться в зависимости от производителя магнитолы. Всегда сверяйтесь с инструкцией к вашей конкретной модели! На разъёме магнитолы он обычно подписан как "PARK", "P-CONT", "REVERSE" или "BACK".

Сигнальный провод в автомобиле: Вам нужно найти провод, на котором появляется +12V только при включении задней передачи. Этот провод обычно идет от лампы заднего хода или от блока управления коробкой передач.

• Распространённые цвета в авто:
  • Белый с чёрной/синей полосой
  • Красный с чёрной полосой
  • Зелёный с белой полосой
  • Жёлтый (менее часто)

Типичные ошибки при подключении

1. Подключение к постоянному +12V: Магнитола будет "думать", что машина постоянно на задней передаче, экран камеры не выключится.
2. Подключение к массе (GND): Сигнал PARK не активируется, автоматическое переключение на камеру работать не будет.
3. Подключение к проводу габаритов или стоп-сигналов: Камера будет включаться при включении фар или нажатии на тормоз, а не только на задней передаче.
4. Использование неподходящего источника +12V: Провод должен выдерживать минимальный ток (обычно < 1А). Подключение к мощным потребителям может повредить цепь.

Проблема	Вероятная причина ошибки
Камера не включается при заднем ходе	Нет контакта, подключение к GND, слабый сигнал, обрыв.
Экран камеры не выключается	Провод PARK подключен к постоянному +12V.
Камера включается произвольно	Подключение к другому сигнальному проводу (габариты, стопы).

Важно: Перед подключением обязательно проверьте тестером (мультиметром) найденный в авто провод. При включении задней передачи на нём должно быть +12V, в остальное время – 0V. Соединение выполняйте через предохранитель (1-2А) и надёжно изолируйте.

Идентификация провода скорости (VSS)

Провод скорости автомобиля (VSS – Vehicle Speed Sensor) передает сигнал от датчика скорости на магнитолу. Этот сигнал критичен для корректной работы функций, зависящих от движения авто: автоматической регулировки громкости (чем быстрее едет машина, тем громче звук), построения маршрутов GPS-навигатором и точного расчета времени прибытия. Без подключения VSS эти системы работают с ошибками или отключаются.

Найти VSS-провод в жгуте магнитолы сложнее, чем основные кабели питания или динамиков, так как его цвет не стандартизирован глобально. Производители авто используют разные цветовые схемы, а в инструкциях к магнитолам часто даются лишь общие рекомендации. Ошибка при подключении может привести к некорректной работе навигации или даже повреждению датчика скорости.

Как определить VSS-провод

Используйте многоступенчатую проверку для точной идентификации:

1. Обратитесь к документации авто: найдите схемы электропроводки конкретной модели в руководстве по ремонту или сервисных мануалах.
2. Проверьте инструкцию к магнитоле: в разделе подключения обычно указаны возможные цвета VSS для популярных марок авто.
3. Распространенные варианты цветов (но всегда проверяйте!):
   • Японские авто: зеленый, зеленый с полосой
   • Американские авто: фиолетовый/белый, серый
   • Европейские авто: желтый/зеленый, коричневый
4. Прозвоните тестером: подключите мультиметр к предполагаемому VSS-проводу. При движении авто (или вращении колеса на подъемнике) напряжение должно меняться импульсно (0-5V или 0-12V).

Типичные ошибки новичков:

• Подключение к проводу ABS (антиблокировочной системы) вместо VSS – сигналы отличаются формой импульса.
• Прямое соединение с датчиком скорости без согласующего резистора – рискуете спалить датчик или вход магнитолы.
• Использование "универсальных" цветовых схем без проверки – даже в рамках одного бренда оттенки могут различаться.

Симптомы проблем с VSS	Возможная причина
Навигатор теряет позицию при движении	Нет сигнала VSS, магнитола не получает данные о скорости
Громкость не адаптируется к скорости	Неправильное напряжение на проводе или обрыв
Магнитола выключается при начале движения	Короткое замыкание VSS на массу

Схема соединения CAN-шины

CAN-шина (Controller Area Network) используется для обмена данными между магнитолой и бортовыми системами автомобиля. Через нее передаются сигналы управления с руля, данные о скорости, включении фар, состоянии дверей и другая информация, необходимая для корректной работы современной мультимедийной системы.

Для подключения требуются два провода: CAN-H (высокий уровень) и CAN-L (низкий уровень). Они образуют витую пару, что снижает помехи. Подключение осуществляется к штатной CAN-сети автомобиля через разъем магнитолы или специальный адаптер. Важно использовать переходной модуль (CAN-адаптер), если штатная магнитола не поддерживает протокол CAN вашего авто.

Распиновка и особенности подключения

Цвет провода (типовой)	Назначение	Важно
Оранжевый / Оранжево-черный	CAN-H (High)	Сигнальный провод "высокого" уровня
Коричневый / Серый	CAN-L (Low)	Сигнальный провод "низкого" уровня

Типовые ошибки:

• Перепутывание CAN-H и CAN-L – вызывает сбои связи, отказ управления с руля.
• Прямое подключение без адаптера – в старых авто или несовместимых магнитолах приводит к повреждению оборудования.
• Нарушение изоляции витой пары – увеличивает помехи, вызывает потерю данных.
• Подключение к неисправной CAN-сети авто – блокирует работу магнитолы или бортовых систем.

Важно: Цвета проводов могут отличаться в зависимости от производителя авто и магнитолы! Всегда сверяйтесь со схемами в инструкции к устройству и сервисному мануалу автомобиля. При отсутствии CAN-интерфейса в авто используйте аналоговые переходники для рулевого управления.

Использование переходника ISO

Переходник ISO представляет собой универсальный адаптер с двумя разъемами (ISO 10487), стандартизирующий подключение автомагнитолы к проводке автомобиля. Его ключевое назначение – исключить прямое разрезание или скручивание заводских проводов машины, обеспечивая совместимость между разными моделями головных устройств и электросистемой авто.

Большинство современных магнитол оснащены колодкой под стандарт ISO, но если авто имеет уникальную распиновку (особенно старые или американские модели), адаптер выступает "переводчиком". Он дублирует цветовую маркировку проводов (желтый – постоянный +12V, красный – ACC, черный – масса и т.д.), что минимизирует путаницу при самостоятельном монтаже.

Правила подключения и частые ошибки

Этапы корректного монтажа:

1. Сравните распиновку родной колодки авто с пинами переходника (схема прилагается к адаптеру).
2. Соедините провода авто с соответствующими клеммами переходника строго по цветам через обжимные клипсы или пайку.
3. Изолируйте соединения термоусадкой или изолентой.
4. Подсоедините ISO-разъемы адаптера к магнитоле (Power и Speaker).

Типичные ошибки новичков:

• Игнорирование схемы авто – даже при наличии ISO, распайка в некоторых машинах может отличаться;
• Соединение проводов "скруткой" без изоляции – приводит к окислению и коротким замыканиям;
• Перепутывание питания (ACC и +12V) – вызывает сброс настроек магнитолы при выключении зажигания;
• Неверное подключение диммера или антенны – приводит к некорректной работе подсветки или приема радио.

Проверка совместимости перед покупкой:

Тип авто	Рекомендуемый адаптер
Европейские (VW, Renault, Peugeot)	ISO универсальный (без дополнительных декодеров)
Американские (Ford, Chevrolet)	Модельно-специфичный (напр., Metra 70-5520)
Азиатские (Toyota, Hyundai)	ISO с переходом на тонкие разъемы

Проверка напряжения мультиметром

Для безопасного подключения магнитолы необходимо проверить назначение проводов, особенно питающих. Ошибка в определении +12V, ACC или массы может повредить оборудование. Мультиметр – основной инструмент для этой задачи.

Перед измерениями установите режим "постоянное напряжение" (DCV) на мультиметре с диапазоном 20V. Черный щуп подключите к COM-разъему, красный – к VΩmA. Убедитесь в исправности батареи прибора и целостности щупов.

Пошаговая методика проверки

Подготовка:

• Снимите минусовую клемму с аккумулятора автомобиля
• Зачистите изоляцию на проверяемых проводах (3-5 мм)
• Подключите черный щуп к чистому металлу кузова (надежное заземление)

Измерение основных цепей:

1. Включите мультиметр, коснитесь красным щупом оголенного провода
2. Проверьте постоянный +12V (желтый провод):
   • Напряжение должно быть 12.2-12.7V при выключенном зажигании
   • Не пропадает после отключения АКБ
3. Проверьте ACC (зажигание) (красный провод):
   • 0V при выключенном зажигании
   • Ровно 12V в положении ключа "ACC" или "ON"
4. Проверьте освещение (оранжевый/бело-оранжевый):
   • 0V при выключенных фарах
   • ~12V при включенной подсветке

Цепь	Типовой цвет	Нормальное напряжение
Постоянное питание	Желтый	≈12.6V (всегда)
ACC (Зажигание)	Красный	0V (зажиг. выкл.) / 12V (зажиг. вкл.)
Подсветка	Оранжевый	0V (габариты выкл.) / 12V (габариты вкл.)

Критические ошибки:

• Проверка под нагрузкой – отключите магнитолу от разъема
• Смешение AC/DC режимов – используйте только DCV
• Плохой контакт щупа с металлом кузова – очистите точку подключения
• Игнорирование падения напряжения – значения ниже 11.5V указывают на проблемы с проводкой

Определение проводов прозвонкой

Прозвонка мультиметром – базовый метод идентификации проводов магнитолы при отсутствии маркировки. Принцип основан на проверке электрической непрерывности цепи между двумя точками. Для работы установите мультиметр в режим прозвонки (значок звуковой волны или диода).

Обязательно снимите минусовую клемму с аккумулятора перед началом работ! Убедитесь, что щупы мультиметра исправны: при их замыкании должен раздаться звуковой сигнал. Зачистите изоляцию на концах проводов (3-5 мм) для надежного контакта.

Алгоритм действий

1. Поиск массы (GND): Прижмите один щуп к металлическому корпусу магнитолы. Вторым щупом последовательно касайтесь всех проводов. Звуковой сигнал укажет на провод массы.
2. Идентификация пар динамиков: Проверьте все провода попарно. Если между двумя проводами раздается звук и на дисплее отображается сопротивление 2-8 Ом (характерно для динамиков) – это пара для акустики.
3. Проверка целостности линий: Для диагностики обрывов коснитесь щупами противоположных концов одного провода. Отсутствие сигнала свидетельствует о повреждении проводника.

Критические ошибки:

• Работа под напряжением – вызывает короткое замыкание и порчу оборудования.
• Перепутывание режимов мультиметра – использование омметра вместо прозвонки замедляет процесс.
• Некачественный контакт щупов – окисленные наконечники или недостаточная зачистка проводов дают ложные результаты.
• Игнорирование поиска пар – проверка только "на корпус" не выявляет провода динамиков.

Провод	Метод проверки	Ожидаемый результат
GND (масса)	Щуп на корпус + провод	Звуковой сигнал
Динамик (пара)	Щупы на два провода	Сигнал + сопротивление 4Ω
Обрыв провода	Щупы на концах одного провода	Отсутствие сигнала

Отличия распиновки разных производителей

Цветовая маркировка проводов магнитол не стандартизирована на законодательном уровне, что приводит к существенным различиям между брендами. Даже при совпадении функций (например, питание или управление динамиками) конкретные цвета жил могут кардинально отличаться.

Производители часто используют фирменные схемы распиновки, особенно для нестандартных разъемов или дополнительных опций. Это касается как автопроизводителей (штатные магнитолы), так и сторонних брендов (Pioneer, Sony, Kenwood и др.), где различия встречаются даже между моделями одного поколения.

Типичные отличия

• Питание: Желтый (постоянный +12В) и красный (ACC) у большинства, но у Toyota встречается красно-черный вместо желтого, а у некоторых Ford – оранжевый вместо красного.
• Динамики: Белый/серый (передние) и зеленый/фиолетовый (задние) распространены, но Hyundai/Kia используют сиреневый/коричневый для тыловых колонок, а у Mercedes передние каналы могут маркироваться голубым и розовым.
• Управление подсветкой: Оранжевый (часто с белой полосой) у многих брендов, но у Alpine это сине-белый провод, а в штатных системах VAG группа подсветки может включать серый и желто-коричневый.
• Антенна: Синий (усилитель) типичен, но у Sony это сине-белый, а в штатных магнитолах BMW антенный управляющий сигнал может передаваться по отдельному шинному интерфейсу.

Функция	Pioneer (типовая)	Hyundai (штатная)	Ford (после 2010г)
Постоянное +12В	Желтый	Желтый	Фиолетово-оранжевый
Задний левый динамик (+)	Зеленый	Сиреневый	Коричнево-желтый
ANT REMOTE	Синий	Сине-красный	Зелено-черный

Критические ошибки при подключении: Прямое объединение проводов без проверки мультиметром по схемам из интернета – главная причина выхода из строя магнитолы или предохранителей. Особенно опасно путать постоянный +12В (питание памяти) и ACC (включение от замка зажигания) – их перепутывание блокирует работу устройства.

1. Всегда сверяйтесь с официальной инструкцией к конкретной модели магнитолы и авто.
2. Проверяйте назначение проводов тестером: прозвонка на массу (черный), ~12В при включенном зажигании (ACC), постоянное напряжение (память).
3. Не подключайте антенный управляющий провод (REMOTE) к +12В без нагрузки – это гарантированно спалит усилитель антенны.

Адаптация китайской магнитолы к европейскому авто

Главная сложность при подключении китайских магнитол к европейским автомобилям – несовпадение цветовых схем распиновки. Китайские производители часто используют собственные стандарты маркировки проводов, которые не соответствуют общепринятым ISO-разъёмам в европейских авто. Это приводит к риску повреждения оборудования или некорректной работе функций (управление подсветкой, антенной, CAN-шиной).

Перед подключением обязательно сверьтесь с двумя схемами: родной инструкцией к магнитоле и электросхемой вашего автомобиля. Не полагайтесь только на цвет проводов – даже совпадающие оттенки могут выполнять разные функции. Если документация отсутствует, поищите модели магнитолы и авто в открытых базах распиновок или на профильных форумах.

Ключевые отличия и решения

Основные несоответствия:

• Питание: Жёлтый провод (постоянный +12V) и красный (ACC) на китайской магнитоле часто путают с оранжевыми/красными проводами европейского авто.
• Подсветка: Китайский оранжевый (ILL+) обычно отвечает за диммер, тогда как в Европе эту функцию выполняет отдельный серый или коричневый провод с CAN-модуля.
• Антенна: Синий провод (ANT/CONT) у китайцев активирует антенну, но в современных авто может требоваться управление через CAN-шину.
• Акустика: Цвета аудиовыходов редко совпадают (например, фиолетовый/зелёный у китайцев vs. чёрный/серый по ISO).

Типичные ошибки:

1. Прямое соединение проводов подсветки без CAN-адаптера – приводит к миганию или отсутствию подсветки.
2. Подключение питания ACC к постоянному +12V – вызывает разряд аккумулятора.
3. Игнорирование провода ручного тормоза (зелёный на китайских моделях) – блокирует видео в движении.
4. Неправильная фазировка колонок – вызывает падение мощности и искажение звука.

Функция	Китайский стандарт	Европейский стандарт (ISO)
Постоянное +12V	Жёлтый	Жёлтый
Зажигание (ACC)	Красный	Красный (часто в разъёме B)
Подсветка	Оранжевый	Серый/Коричневый (через CAN)
Антенный усилитель	Синий	Синий (но может управляться CAN)
Земля (GND)	Чёрный	Коричневый

Решение: Используйте универсальный переходник ISO с CAN-декодером. Он преобразует сигналы китайской магнитолы в команды, понятные бортовой сети авто. Для аудиовыходов применяйте тестер динамиков или батарейку (при касании проводов к + и – колонка издаст щелчок). Все соединения изолируйте термоусадкой, а не изолентой.

Последовательность подключения клемм

Соблюдение правильного порядка подключения проводов гарантирует безопасность и корректную работу магнитолы. Начинайте с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания.

Подготовьте схему распиновки конкретной модели магнитолы и маркируйте провода изоляционной лентой согласно их функциям. Убедитесь в отсутствии повреждений изоляции.

Пошаговая процедура соединения

1. Питание: подключите постоянный "+12V" (желтый) и ACC (красный) к соответствующим цепям авто. Желтый – к аккумулятору через предохранитель, красный – к замку зажигания.
2. Земля: закрепите черный провод (GND) на чистой металлической поверхности кузова. Проверьте сопротивление между точкой крепления и "-" АКБ – должно быть <0.5 Ом.
3. Динамики: соедините парные провода (белый/белый с черной полосой – передний левый, серый/серый с черной полосой – передний правый и т.д.) строго по схеме полярности.
4. Дополнительно: подключите оранжевый (ILL) к габаритам, синий (ANT) к управлению антенной, синий/белый (REM) к усилителю при его наличии.

Цвет провода	Функция	Куда подключать
Желтый	Постоянное +12V	Через предохранитель к АКБ
Красный	ACC (зажигание)	К замку зажигания
Черный	GND (земля)	Кузов автомобиля
Синий/белый	REM (управление усилителем)	Клемма REM усилителя

Критические ошибки: перепутанная полярность динамиков вызовет расфазировку и потерю басов. Подключение красного провода к постоянному "+" вместо ACC разрядит аккумулятор. Неплотное соединение GND приведет к самопроизвольным выключениям магнитолы.

После монтажа проверьте все функции: работу от кнопки включения, автоматическое отключение при извлечении ключа, звучание каждого динамика раздельно. Только затем установите магнитолу в посадочное место.

Правильная изоляция соединений

После точного соединения проводов по цветам и схемам, изоляция становится критически важным этапом. Некачественная изоляция приводит к коротким замыканиям, окислению контактов и выходу оборудования из строя. Даже правильно подключенные провода без надежной защиты могут спровоцировать серьезные неполадки в работе магнитолы или бортовой сети автомобиля.

Типичные ошибки новичков – использование обычной изоленты внатяг, игнорирование термоусадки или попытки заизолировать соединения скотчем. Такие методы не обеспечивают герметичность и механическую прочность, особенно в условиях вибраций, перепадов температур и влажности в салоне автомобиля.

Рекомендуемые методы изоляции

Термоусадочные трубки (ТУТ):

• Подберите диаметр трубки так, чтобы до усадки она свободно надевалась на соединение
• Наденьте трубку до скрутки проводов
• Прогревайте строительным феном равномерно до полного обжатия

Высококачественная изолента:

1. Начинайте обмотку на 1-2 см выше оголенного участка
2. Накладывайте витки с нахлестом 50%
3. Создайте минимум 3 слоя изоляции
4. Заканчивайте на неповрежденной изоляции провода

Материал	Преимущества	Недостатки
Термоусадка	Герметичность, стойкость к вибрациям	Требует нагрева, сложность замены
Изолента ПВХ	Гибкость, доступность	Размокает со временем, сползает
Силиконовая изолента	Водостойкость, термостойкость	Высокая стоимость

Обязательные правила: Всегда изолируйте каждое соединение отдельно, даже провода одного цвета. Проверяйте отсутствие торчащих жил и металлических частей. При использовании клемм – дополнительно защищайте место соединения. Помните: переизолировать невозможно, а недоизолировать – опасно!

Ошибки при коммутации плюсовых проводов

Неправильное подключение плюсовых проводов – частая причина выхода из строя магнитолы и бортовой электроники. Ошибки вызывают короткие замыкания, перегорание предохранителей, постоянный сброс настроек устройства или полную блокировку его функций.

Критичные последствия возникают при путанице между постоянным питанием (BAT+) и управляющим плюсом зажигания (ACC), перегрузке слаботочных цепей или неверном выборе точек подключения. Нарушения в коммутации также приводят к разряду аккумулятора и риску возгорания проводки.

Распространённые ошибки и методы их предотвращения

Ошибка	Последствия	Решение
Соединение ACC и BAT+ в одну линию	Постоянный разряд АКБ, блокировка режима сна магнитолы	Подключать ACC только к цепи зажигания, BAT+ – напрямую к аккумулятору
Использование тонких проводов (<1.5 мм²)	Перегрев изоляции, оплавление контактов, риск возгорания	Применять медно-жильные провода сечением от 2 мм² с термостойкой изоляцией
Отсутствие предохранителя на линии BAT+	Повреждение магнитолы при КЗ, возгорание проводки	Устанавливать предохранитель (10-15А) в 40 см от АКБ
Подключение к слаботочным цепям (прикуриватель, лампы подсветки)	Срабатывание защиты ГУ, мерцание света, перегрев штатной проводки	Брать питание с силового вывода замка зажигания или через реле от АКБ
Плохая изоляция скруток	Короткое замыкание на кузов, окисление контактов	Использовать термоусадку, обжимные гильзы, избегать скруток

Важно: перед подключением всегда проверяйте мультиметром:

• Постоянный +12В (BAT+) – присутствует при отключенном зажигании
• Управляющий +12В (ACC) – появляется только в положении ключа «ACC/ON»
• Землю (GND) – отсутствие напряжения относительно кузова

Последствия перепутанной полярности динамиков

Неправильное подключение плюсового и минусового проводов к клеммам динамика нарушает фазировку аудиосистемы. Это означает, что мембраны динамиков в разных каналах двигаются не синхронно: когда одна выдвигается вперед, другая втягивается назад.

Такая ошибка не приводит к мгновенному выходу оборудования из строя или короткому замыканию, но катастрофически влияет на качество звуковоспроизведения. Основной удар приходится на акустическую картину, особенно в области низких частот.

Ключевые проблемы и их проявления

Главные последствия проявляются в следующих аспектах:

• "Провал" басов: Низкочастотные звуковые волны от разнофазных динамиков гасят друг друга из-за противофазного сложения. Бас становится слабым, "ватным" или исчезает полностью.
• Размытие стереообраза: Нарушается локализация источников звука. Вокал и инструменты теряют четкое позиционирование в пространстве, звуковая сцена "смазывается".
• Повышение искажений: Усилитель работает с повышенной нагрузкой, пытаясь компенсировать акустическое подавление сигнала, что ведет к росту гармонических искажений на средней громкости.
• Снижение эффективности системы: Для достижения привычной громкости требуется увеличивать мощность усилителя, что ведет к перегреву оборудования и избыточной нагрузке на проводку.

В редких случаях, при использовании субвуфера и сателлитов с перепутанной фазой, возможны механические повреждения: противофазное движение диффузоров создает экстремальные нагрузки на подвесы низкочастотного динамика.

Симптом	Причина
Отсутствие "давления" баса	Взаимное гашение НЧ-волн
Звук "из трубы"	Разрушение стереопанорамы
Дребезжание на резких басах	Перегрузка усилителя

Неверное подключение провода ACC

Провод ACC (Accessory) отвечает за подачу питания на магнитолу при повороте ключа зажигания в положение "ACC" или "ON". Его основная функция – активировать головное устройство только при работающем зажигании, предотвращая разряд аккумулятора при стоянке.

Ошибки в подключении этого провода – одна из самых распространённых проблем у новичков. Часто его путают с постоянным питанием (+12V) или подключают к неподходящим источникам напряжения в автомобиле.

Последствия неправильного подключения ACC

• Разряд аккумулятора: Если ACC подключён к постоянному +12V, магнитола не будет выключаться при извлечении ключа из замка зажигания. Это приводит к глубокому разряду АКБ за несколько часов или дней.
• Отсутствие включения: При соединении с "мёртвой" цепью (например, неактивным предохранителем) магнитола не запустится вообще.
• Самопроизвольные отключения: Подключение к ненадёжному источнику (например, цепи стоп-сигналов) вызовет сбои питания при изменении нагрузки.
• Потеря памяти настроек: Если ACC и +12V поменяны местами, устройство не сохранит станции и конфигурацию после выключения зажигания.

Как избежать ошибок

1. Проверка мультиметром: Найдите провод, где +12V появляются только при включённом зажигании и пропадают при его выключении.
2. Использование предохранителя: Всегда устанавливайте в разрыв провода ACC штатный мини-предохранитель (обычно 5-10А).
3. Сверка с документацией: Сравните цвета проводов с официальной схемой авто и инструкцией магнитолы. Типовые цвета ACC:

   Производитель авто	Типовой цвет ACC
   VAG (VW, Skoda)	Чёрно-синий
   Toyota	Красный
   Ford	Зелёно-жёлтый
   GM (Chevrolet, Opel)	Коричневый

4. Тестовый запуск: Перед сборкой панели убедитесь, что магнитола:
   • Включается при повороте ключа в ACC
   • Сохраняет время после выключения
   • Автоматически гаснет при извлечении ключа

Проблемы при отсутствии заземления

Отсутствие надежного подключения провода массы (GND) к кузову автомобиля создает серьезные помехи в работе аудиосистемы. Главная опасность заключается в том, что магнитола начинает использовать в качестве "заменителя" земли другие цепи подключения – например, антенный кабель или аудиовыходы на динамики. Это вызывает паразитные токи утечки по несвойственным им путям.

Наиболее распространенное следствие – громкий переменный гул (50-100 Гц) в колонках, интенсивность которого обычно возрастает вместе с оборотами двигателя. Звук может искажаться, "плавать" или пропадать в одном из каналов, так как электрическая цепь замыкается через акустические провода. Также возможны самопроизвольные перезагрузки головного устройства из-за нестабильного нулевого потенциала.

Критические последствия

• Постоянные помехи: Фон переменного тока, треск или "жужжание" в динамиках, не устраняемые регулировкой громкости.
• Перегрев компонентов: Усилитель магнитолы работает с перегрузкой, пытаясь компенсировать разницу потенциалов, что ведет к перегреву микросхем и дорожек платы.
• Ошибки питания: Ложные срабатывания защиты от короткого замыкания, внезапные отключения при подаче нагрузки (например, на басах).
• Повреждение оборудования: Риск выхода из строя выходных каскадов усилителя магнитолы или катушек динамиков из-за постоянных токов утечки.

Решение всегда одно: Проверьте целостность черного провода GND от магнитолы и качество его контакта с чистым металлом кузова (без краски/коррозии). Сечение провода должно быть не меньше, чем у плюсового кабеля (+12V). Избегайте крепления массы к пластиковым элементам или тонким кронштейнам – только несущий кузов или рама.

Обрыв антенного управляющего провода

Антенный управляющий провод (обычно синий с белой полосой или помеченный как "ANT CONT", "REM" или "AMP") отвечает за подачу питания на активную автомобильную антенну или внешний усилитель сигнала. При включении магнитолы по этому проводу подается +12В, что активирует антенное устройство для приема радиостанций.

Обрыв чаще всего возникает в местах перегибов (дверные проемы, стыки приборной панели) или из-за некачественной скрутки при установке. Визуально повреждение может быть незаметным, так как изоляция иногда сохраняет целостность при разрыве токопроводящей жилы.

Диагностика и устранение

Признаки проблемы:

• Радио принимает только ближайшие станции с сильными помехами
• Антенна не выдвигается (для электромеханических моделей)
• Отсутствие напряжения на синем проводе при работающем радио

Проверка мультиметром:

1. Включите зажигание и магнитолу
2. Переведите мультиметр в режим измерения постоянного напряжения (20V)
3. Черный щуп подключите к массе авто, красный – к оголенному участку антенного провода
4. Отсутствие показаний 12V подтверждает обрыв

Важные нюансы ремонта:

Ошибка	Правильное решение
Соединение скруткой без изоляции	Использовать термоусадку или клеммы WAGO
Подключение к постоянному +12В	Провод должен получать питание только при включении магнитолы
Игнорирование проверки предохранителя	Убедиться в целостности предохранителя магнитолы (часто общий с антенной линией)

Последствия игнорирования: даже при восстановлении FM-приема антенна может остаться неактивной, если провод подключен к неправильному источнику (например, к цепи габаритов). Это вызывает паразитный разряд аккумулятора и перегрев проводки.

Перегрев из-за слабого контакта

Слабо затянутые или окисленные контакты в разъемах магнитолы создают высокое переходное сопротивление. При прохождении тока через такой участок (особенно на силовых проводах +12V, GND или колонках) выделяется избыточное тепло по закону Джоуля-Ленца. Нагрев прогрессирует с увеличением потребляемой мощности, например при включении сабвуфера или на высокой громкости.

Постоянный локальный перегрев ведет к оплавлению изоляции проводов и пластиковых элементов разъема, обугливанию контактов, а в критических случаях – к возгоранию или выходу из строя оборудования. Особенно опасны невидимые глазу соединения за панелью, где процесс развивается незаметно.

Типичные причины и признаки

• Ненадежная скрутка: Использование скруток вместо пайки/обжима для соединения проводов.
• Недожатые клеммы: Неполная фиксация провода в разъеме или клеммной колодке.
• Коррозия/Грязь: Окислы, влага или грязь на контактных поверхностях.
• Вибрация: Постепенное ослабление контакта в автомобиле из-за тряски.

Признак	Последствие
Запах горелой пластмассы	Оплавление изоляции/корпуса разъема
Потускнение или почернение контактов	Потеря проводимости, увеличение сопротивления
Магнитола самопроизвольно выключается	Срабатывание защиты от перегрева

Как избежать: Все силовые соединения должны выполняться пайкой с термоусадкой или качественными обжимными гильзами/клеммами. Обязательно зачищайте контакты от окислов и плотно затягивайте клеммы. Регулярно проверяйте целостность разъемов и отсутствие тепловых деформаций.

Замыкание питания на кузов автомобиля

При подключении магнитолы критически важно исключить контакт плюсовых проводов питания с металлическими частями кузова. Короткое замыкание происходит, если оголённый провод +12V (обычно жёлтый или красный) касается неокрашенного металла, рулевой колонки или крепёжных элементов. Кузов автомобиля выступает как "масса" (минусовая шина), поэтому такое соприкосновение равносильно прямому соединению плюса и минуса.

Последствия проявляются мгновенно: перегорание предохранителя магнитолы, оплавление изоляции или возгорание проводки. В тяжёлых случаях повреждается генератор, ЭБУ или сама аудиосистема. Риск возрастает при неаккуратном монтаже, использовании скруток вместо клемм или фиксации проводов саморезами вблизи металлических поверхностей.

Как предотвратить проблему

Соблюдайте меры безопасности на всех этапах:

• Обязательная изоляция: Все соединения защищайте термоусадкой или изолентой. Не оставляйте оголённые участки проводов.
• Корректная фиксация: Провода питания прокладывайте вдали от движущихся частей (руль, педали) и острых кромок. Используйте пластиковые стяжки или штатные каналы.
• Проверка мультиметром: Перед включением магнитолы проверьте цепь на КЗ:
  • Отключите аккумулятор.
  • Переведите мультиметр в режим прозвонки.
  • Одним щупом коснитесь жёлтого/красного провода магнитолы, другим – кузова автомобиля. Звуковой сигнал или показания "0 Ом" укажут на замыкание.

Важно: При замене предохранителя сначала устраните причину КЗ. Установка предохранителя повышенного номинала ("чтобы не перегорал") недопустима – это приведёт к возгоранию проводки.

Сброс настроек из-за слабого +12V

Постоянное питание +12V (BAT+/B+) отвечает за сохранение памяти магнитолы: пользовательских настроек, радиостанций, паролей и кода безопасности. Этот провод подключается напрямую к аккумулятору через предохранитель и должен обеспечивать стабильное напряжение даже при выключенном зажигании. Если напряжение на нём падает ниже 10-11V (например, из-за разряда АКБ, коррозии клемм или плохого контакта в колодке), магнитола воспринимает это как полное отключение питания и сбрасывает все временные данные.

Типичные симптомы проблемы: после простоя автомобиля (особенно зимой) магнитола "забывает" станции, требует повторного ввода PIN-кода или возвращается к заводским настройкам, хотя основные функции (воспроизведение, подсветка) работают нормально при включённом зажигании. Ошибка часто возникает при неверной распиновке, когда вместо постоянного +12V подключают провод ACC (зажигание), либо при использовании тонких проводов, не рассчитанных на длительную нагрузку.

Диагностика и устранение

1. Проверьте мультиметром напряжение на жёлтом проводе (стандартный цвет +12V) при выключенном зажигании. Норма: 12.2-12.7V. Падение ниже 11.5V – критично.
2. Осмотрите соединения: предохранитель АКБ (может окислиться), клемму аккумулятора, "скрутки" в проводке. Плохой контакт создаёт сопротивление.
3. Убедитесь, что +12V не подключён через кнопку зажигания – только прямо к АКБ. Используйте реле при необходимости изоляции цепей.
4. Замените провода при сечении менее 1.5 мм² или повреждении изоляции. Для длинных трасс (от багажника) применяйте 2.5 мм².

Цвет провода*	Функция	Норма напряжения (зажигание выкл.)
Жёлтый (BAT+)	Постоянное +12V	≥12.0V
Красный (ACC)	Зажигание	0V
Чёрный (GND)	Масса	0Ω (сопротивление)

*Цвета могут отличаться! Сверяйтесь с инструкцией к магнитоле.

Ошибки подключения CAN-шины

Неправильное соединение CAN-проводов – одна из самых частых причин сбоев в работе магнитолы после самостоятельной установки. Ошибки приводят к потере управления с руля, отсутствию подсветки кнопок, некорректному отображению данных на экране и даже полному отказу системы. Главная опасность – риск повреждения электронных блоков автомобиля из-за подачи неверных сигналов.

Типичная ошибка новичков – попытка подключить CAN-шину напрямую к колодке магнитолы без адаптера или специального переходника. Стандартные провода аудиосистемы (ISO-разъем) не имеют прямых контактов для CAN-шины. Без дополнительного интерфейсного модуля, согласующего сигналы с конкретной моделью авто, корректная работа невозможна.

Критичные ошибки при работе с CAN-шиной

• Перепутанные CAN-High и CAN-Low – провода обязательно подключаются строго по цветам (обычно оранжевый/черный и оранжевый/коричневый). Замена мест вызывает конфликт шины.
• Соединение с неисправной CAN-сетью – если в автомобиле уже есть проблемы с шиной (обрыв, КЗ), подключение магнитолы усугубит неполадки.
• Пайка без экранирования – наводки от других кабелей нарушают передачу данных. Обязательно экранировать места соединений фольгой или оплеткой.

Ошибка	Последствие	Решение
Подключение к CAN-шине без адаптера	Магнитола не распознает автомобиль, функции не работают	Использовать совместимый интерфейсный модуль
Обрыв или КЗ проводов	Отказ систем авто (стеклоподъемники, АБС)	Проверка мультиметром перед подключением
Игнорирование предохранителя	Выход из строя CAN-контроллера	Включение в цепь предохранителя на 5А

1. Отсутствие активации CAN в настройках – даже при правильном монтаже функции не заработают без включения опции в меню магнитолы.
2. Подключение к диагностическому разъему OBD-II – прямое соединение с портом нарушает работу ЭБУ. Используйте только штатные точки подключения (за блоком предохранителей, возле замка зажигания).
3. Несовместимость протоколов – старые авто используют CAN 1.0, новые – CAN 2.0. Требуется проверка совместимости адаптера с версией шины.

Проблемы с записью контактов в быстрых клеммах

Быстрые клеммы типа ISO или фирменных разъёмов автомобилей кажутся удобными для подключения магнитолы, но часто становятся источником ошибок. Основная сложность – неправильная фиксация оголённых концов проводов внутри пластикового корпуса коннектора. Недостаточная глубина ввода или слабый зажим приводят к потере контакта при вибрации или случайном касании жгута.

Ещё одна типичная ошибка – пренебрежение проверкой качества обжима. Контактная пластина должна надёжно прорезать изоляцию и захватывать металлическую жилу, но при излишнем усилии лезвие клеммы перекусывает провод. Особенно критично это для тонких сигнальных кабелей (например, антенного управления или CAN-шины), где повреждение сложно заметить визуально.

Распространённые ошибки и последствия

• Неполная посадка провода: Жила не доходит до упора внутри клеммы, контакт возникает только за счёт прижима пластины к изоляции.
• Перекос жилы: Проводник попадает не в центральный паз, а смещается к краю, где зажим слабее.
• Загрязнение контактов: Попадание смазки, окислов или изоляционной стружки в зону соединения.
• Несовпадение сечения: Использование слишком тонкого провода для широкого гнезда клеммы (провод "болтается").

Симптом проблемы	Возможная причина	Решение
Магнитола периодически отключается на кочках	Плохой контакт в клеммах питания +12V или GND	Переобжим проводов, проверка глубины посадки
Динамики "хрипят" или пропадает звук	Ненадёжное соединение в акустических клеммах (+ или - колонок)	Зачистка контактов, замена клеммы
Не срабатывает управление антенной	Обрыв жилы в тонком сигнальном проводе	Прозвонка мультиметром, повторный обжим

Важно: Всегда тестируйте соединение лёгким вытягивающим усилием после ввода провода в клемму. Если провод выходит – обжим негоден. Для ответственных цепей (питание, заземление) предпочтительна пайка с последующей изоляцией термоусадкой, особенно в условиях вибрации.

Некорректная работа подсветки

При неправильном подключении проводов подсветки магнитолы возникают характерные неисправности: дисплей и кнопки не подсвечиваются вообще, горят постоянно (даже без габаритов), мерцают или работают с аномальной яркостью. Эти проблемы часто связаны с путаницей в назначении проводов или нарушением схемы подключения к электросети автомобиля.

Основная причина кроется в неправильной коммутации двух ключевых проводов: оранжевого (ILLUMINATION+) и оранжево-белого (ILLUMINATION-). Первый отвечает за питание подсветки при включенных габаритах/ближнем свете, второй – за регулировку яркости или заземление цепи. Их перепутывание с проводами питания или ACC гарантированно вызывает сбои.

Распространённые ошибки и решения

• Подсветка не включается:
  • Проверьте подключение оранжевого провода к цепи габаритов (не к ACC!). Используйте тестер для поиска +12V при включённом свете.
  • Убедитесь, что оранжево-белый провод соединён с массой (для схем без диммера) или с сигналом диммирования.
• Подсветка горит постоянно:
  • Ошибка коммутации: оранжевый провод подключён к ACC или +12V вместо цепи освещения. Переподключите к штатному проводу габаритов.
• Мерцание или перепады яркости:
  • Слабый контакт на оранжевом проводе. Проверьте надёжность соединения и отсутствие окислов.
  • Некорректное соединение оранжево-белого провода с диммером. Сверьтесь со схемой авто.

Цвет провода	Функция	Ошибка подключения	Результат
Оранжевый (ILL+)	Питание подсветки от габаритов	Подключён к ACC или +12V	Постоянное свечение
Оранжево-белый (ILL-)	Масса/сигнал диммера	Подключён к питанию	Отсутствие подсветки, замыкание

Для диагностики используйте мультиметр: при включённых габаритах на оранжевом проводе должно быть +12V. Если магнитола поддерживает диммирование, а в авто нет штатного диммера – соедините оранжево-белый провод с массой. Никогда не подключайте провода подсветки напрямую к аккумулятору без предохранителя!

Шум в динамиках из-за неправильной прокладки

Неправильная прокладка акустических и силовых проводов – частая причина фона, гула или треска в динамиках. При параллельной укладке рядом с кабелями питания (особенно +12В к магнитоле) возникают электромагнитные наводки. Сигнальные провода динамиков действуют как антенна, "собирая" помехи от генераторов, катушек зажигания, электродвигателей авто.

Проблема усугубляется при использовании неэкранированных проводов, повреждении изоляции или соединении "скруткой". Типичные симптомы: нарастающий гул при увеличении оборотов двигателя, треск при включении указателей поворота, постоянный низкочастотный фон. Игнорирование приводит к ускоренному износу динамиков и искажению звука даже на минимальной громкости.

Ключевые ошибки и методы устранения

• Пересечение проводов под 90° – акустические трассы должны пересекать силовые кабели строго под прямым углом. Минимизирует площадь индукционного контура.
• Раздельная прокладка по разным сторонам салона – сигнальные провода пускать по левой стороне (водительская), питание +12В и управление антенной – по правой (пассажирская). Обязательное расстояние между группами – от 20 см.
• Экранирование критичных участков – обмотка акустических линий фольгированной изолентой с дренажным проводом (заземляется на корпус магнитолы). Альтернатива – готовые экранированные кабели.

Тип помехи	Вероятная причина	Решение
Гул (50-200Гц)	Наводки от генератора	Проверка заземления магнитолы (короткий кабель к кузову)
Треск при работе двигателя	Пробой ВВ-проводов	Изоляция акустических линий от высоковольтных трасс
Шипение/свист	Паразитная связь с CAN-шиной	Установка ферритовых колец на провода у разъема магнитолы

Обязательно тестируйте систему при работающем двигателе после монтажа. Если шум остался – последовательно отключайте питание периферии (USB-адаптеры, сабвуфер, камеру заднего вида) для поиска источника помех. Используйте отдельный питающий провод от АКБ с предохранителем для усилителей – подключение через штатную проводку гарантированно создает наводки.

Неисправности магнитолы при использовании тонких проводов

Тонкие провода создают повышенное сопротивление в цепи питания и акустических линиях. Это приводит к значительному падению напряжения под нагрузкой, особенно при пиковой мощности магнитолы или подключении сабвуфера. Недостаточное сечение кабеля неспособно передать требуемый ток без потерь энергии.

Провода сечением менее 1.5 мм² для питания и менее 0.75 мм² для акустических систем критичны для штатной эксплуатации. При длине более 2 метров проблемы усугубляются из-за роста общего сопротивления линии. Особенно опасны дешёвые провода с заниженным фактическим сечением и высокоомной изоляцией.

Типичные неисправности и симптомы

• Самопроизвольное отключение магнитолы при увеличении громкости из-за просадки напряжения ниже 10В.
• Перегрев проводов и оплавление изоляции при длительной нагрузке (риск короткого замыкания).
• Искажение звука ("хрипы", потеря НЧ-диапазона) из-за ограничения тока в акустических каналах.
• Невозможность запуска при одновременном включении фар и магнитолы (напряжение просаживается ниже 9В).
• Ложные срабатывания защиты от перегрузки из-за перекоса напряжений в цепи питания.

Тип цепи	Минимальное сечение провода	Последствия при использовании тонких проводов
Питание (+12В)	≥ 2.5 мм²	Просадка напряжения, перегрев, отключение устройства
Акустические линии	≥ 1.0 мм²	Потери мощности, искажение звука, перегрев клемм
Управление (ANT, REM)	≥ 0.35 мм²	Отказ антенны/усилителя, сбои включения

Критические ошибки монтажа: параллельное подключение нескольких акустических систем к одному тонкому проводу, использование "прозрачных" китайских кабелей в силовых цепях, игнорирование предохранителей. Проверка мультиметром обязательна: падение напряжения под нагрузкой не должно превышать 0.5В на 1 метр длины кабеля.

1. Замените питающие провода на медные с полноценным сечением (оптимально 4 мм² для ГУ мощностью >40Вт).
2. Проложите силовые и акустические трассы отдельно от помехонесущих кабелей.
3. Используйте обжимные клеммы вместо скруток для снижения переходного сопротивления.
4. Установите предохранитель в 15-20 см от АКБ даже при наличии штатной защиты магнитолы.

Поиск обрыва в цепи с помощью тестера

Обрыв провода – частая причина отсутствия питания, звука или управления магнитолой. Для его поиска потребуется мультиметр (тестер) в режиме прозвонки или измерения сопротивления (Ω). Отключите магнитолу от разъёма и снимите клемму "минус" с АКБ перед проверкой.

Найдите распиновку вашей модели магнитолы (схему цветов проводов) и определите проблемный проводник (например, постоянный "+12V" – желтый, зажигание "ACC" – красный, динамики и т.д.). Очистите изоляцию на контактах проверяемой линии для доступа к металлу.

Этапы прозвонки цепи

1. Проверка целостности провода: Подключите один щуп тестера к оголённому участку проблемного провода на разъёме магнитолы. Второй щуп – к противоположному концу этого же провода (например, в месте соединения с колодкой авто или динамиком). Звуковой сигнал или значение "0 Ом" означают целостность. Отсутствие сигнала/бесконечное сопротивление – обрыв.
2. Локализация обрыва: Если обрыв подтверждён, зафиксируйте один щуп на начале провода. Перемещайте второй щуп вдоль трассы этого проводника (последовательно оголяя изоляцию в контрольных точках). Участок между последней "звонящей" и первой "незвонящей" точкой содержит обрыв.
3. Проверка "массы": Для проводов, идущих на "массу" (обычно чёрный), подключите один щуп к оголённому концу кабеля, второй – к неокрашенному металлу кузова. Отсутствие контакта указывает на плохое заземление.

Распространённые ошибки:

• Игнорирование коррозии: Окислы на контактах дают ложный обрыв. Зачищайте металл до блеска.
• Проверка под напряжением: Прозвонка при подключенном питании повредит тестер. Убедитесь, что цепь обесточена.
• Неполный контакт щупов: Плохое прижатие к металлу имитирует обрыв. Используйте иглы-насадки или протыкайте изоляцию.
• Путаница с распиновкой: Перепутанные цвета проводов на неоригинальных магнитолах – не редкость. Сверяйтесь со схемой именно вашего устройства.

Тип провода	Типичный цвет	Особенности проверки
Постоянное питание +12V	Жёлтый	Проверять от АКБ до разъёма магнитолы
Зажигание (ACC)	Красный	Проверять при включенном ключе
Питание антенны	Синий/Белый	Активен только при включении магнитолы
"Масса"	Чёрный	Тестировать на сопротивление кузову
Динамики (+/-)	Парные (напр., Белый/Белый с чёрной полосой)	Прозванивать оба провода пары

Важно: При замене повреждённого участка используйте провода аналогичного сечения и обязательно изолируйте соединения термоусадкой или изолентой. Избегайте прокладки рядом с силовыми кабелями или подвижными элементами рулевой колонки.

Защита цепей предохранителями

Предохранители – критически важный элемент при подключении магнитолы, предотвращающий возгорание проводки или повреждение оборудования при коротком замыкании или перегрузке. Они разрывают цепь, когда сила тока превышает допустимое значение для конкретного провода или устройства. Отсутствие или неправильный подбор предохранителей – грубая ошибка, чреватая серьезными последствиями.

Каждая силовая цепь магнитолы (постоянный "+12V", зажигание "+12V ACC", питание усилителя) должна быть защищена собственным предохранителем. Предохранитель устанавливается как можно ближе к источнику питания – обычно в разрыв провода между плюсовой клеммой АКБ/блока предохранителей автомобиля и самой магнитолой или усилителем. Используйте только стандартные автомобильные предохранители (ATO, mini-ATO) или держатели с ножевого типа.

Как правильно выбрать и установить предохранители

Соблюдайте следующие правила для надежной защиты:

• Номинал по току: Подбирается строго по сечению защищаемого провода и по максимальному потреблению тока устройством. Номинал предохранителя должен быть чуть выше максимального рабочего тока цепи, но ниже максимально допустимого тока для сечения провода.
• Пример расчета: Магнитола потребляет 10А. Сечение провода – 1.5 мм² (допускает ~15А). Ставим предохранитель на 15А. Для питания мощного сабвуфера (скажем, 30А) через провод 4 мм² (допускает ~35А) нужен предохранитель на 30-35А.
• Защита основного питания: Главный предохранитель в цепи постоянного "+12V" от АКБ к магнитоле обязателен! Его номинал должен соответствовать или быть чуть выше суммы предохранителей на всех остальных цепях магнитолы (если они есть) или общему потреблению.
• Качество и контакт: Используйте только качественные предохранители и надежные держатели. Плохой контакт в держателе вызывает нагрев и может привести к оплавлению даже при нормальном токе.

Типичные ошибки и их последствия:

Ошибка	Последствие
Отсутствие предохранителя в цепи "+12V постоянный"	При КЗ весь провод до магнитолы может перегреться и загореться.
Использование предохранителя завышенного номинала ("чтобы не перегорал")	Провод перегреется и расплавится раньше, чем сработает защита. Пожар!
Установка предохранителя только на магнитолу, но не на усилитель	Цепь питания усилителя остается незащищенной.
Установка предохранителя далеко от источника питания (АКБ)	Участок провода между АКБ и предохранителем остается незащищенным.
"Кустарные" предохранители (жучки, проволока)	Полное отсутствие защиты. Высокий риск пожара.

Помните: предохранитель – это последняя линия обороны от пожара. Всегда дублируйте его правильным расчетом сечения проводов и аккуратным монтажом. Никогда не пренебрегайте этой защитой!

Использование термоусадки для изоляции

Термоусадка – незаменимый помощник при соединении проводов магнитолы. Это специальная трубка из термополимера, которая радикально уменьшает диаметр под воздействием тепла (фена, зажигалки), плотно обжимая соединение. В отличие от изоленты, она не разматывается, не плавится от жары в салоне и обеспечивает долговечную, профессиональную изоляцию.

Её ключевое преимущество – создание герметичного барьера, защищающего место скрутки, пайки или обжима клеммы от влаги, пыли, случайного замыкания на кузов и окисления. Это критически важно для стабильной работы аудиосистемы и предотвращения "глюков" или выхода оборудования из строя, особенно в условиях вибраций автомобиля.

Правила применения термоусадки

Для эффективной изоляции соблюдайте следующие шаги:

1. Выбор диаметра: Подбирайте трубку так, чтобы её начальный диаметр был на 20-30% больше, чем участок провода/соединения, которое нужно изолировать. Сжатая трубка должна плотно обтягивать соединение.
2. Подготовка: Наденьте отрезок термоусадки до соединения проводов! Забыть этот шаг – частая ошибка, ведущая к необходимости переделки.
3. Соединение: Выполните соединение проводов (надежная скрутка + пропайка – идеал). Убедитесь, что нет торчащих жил или острых концов, способных повредить трубку.
4. Надвигание: Сдвиньте заранее надетую термоусадку на место соединения, чтобы оно оказалось примерно по центру трубки.
5. Прогрев: Равномерно прогревайте трубку по всей длине строительным феном или аккуратно пламенем зажигалки/горелки (не пережгите!). Начинайте с середины, двигаясь к краям. Трубка должна плотно обтянуть соединение, стать гладкой.

Критические ошибки:

• Слишком маленький размер: Трубка не налезет на соединение или порвется при попытке натянуть.
• Слишком большой размер: После усадки не обеспечит плотного прилегания и герметичности.
• Неравномерный прогрев: Приводит к "пузырям", морщинам или непроклеенным участкам.
• Перегрев: Обугливание, плавление трубки или изоляции проводов под ней.
• Забыли надеть до соединения: Самая досадная ошибка, требующая разъединения проводов.

Преимущества перед изолентой:

Термоусадка	Изолента
Не разматывается со временем	Может отклеиться, особенно от нагрева
Герметизирует соединение	Не обеспечивает герметичности, влага проникает под слои
Более компактное и аккуратное соединение	Создает объемный "кокон"
Высокая стойкость к температуре, маслам, химреагентам	Может плавиться или терять клейкость

Проверка корректности установки перед закрытием панели

После подключения всех проводов категорически запрещено сразу фиксировать панель. Любая ошибка в распиновке или монтаже может привести к короткому замыканию, повреждению магнитолы или бортовой электроники. Проверка на этом этапе – единственный способ избежать дорогостоящего ремонта и демонтажа.

Убедитесь, что магнитола временно зафиксирована, а провода не контактируют с металлическими частями кузова. Отсутствие искр, запаха гари или дыма при первом включении – базовый индикатор безопасности, но недостаточный для полной проверки.

Пошаговая процедура тестирования

1. Подача питания: Подключите красный (ACC) и жёлтый (постоянный +12В) провода к аккумулятору. Проверьте:
   • Корректность подсветки кнопок
   • Сохранение настроек после отключения ACC
2. Акустическая проверка: Включите тестовый сигнал на всех каналах:
   • Передние/задние динамики (белый, серый, зелёный, фиолетовый пары)
   • Сабвуфер (при наличии)
   • Отсутствие хрипов и посторонних шумов
3. Функциональный тест:
   • Работа радио (синий/бело-синий провод антенны)
   • Подключение по Bluetooth/USB
   • Корректность работы руля (если подключен адаптер)

Ошибка	Риск	Метод проверки
Перепутаны +/- динамиков	Фазовая ошибка, потеря баса	Сравнить полярность тестером
Плохая изоляция скруток	Короткое замыкание	Визуальный осмотр + тест на растяжение
Пережатие проводов рамкой	Обрыв жил	Проверка свободного хода кабелей
Неподключенная масса (чёрный провод)	Нестабильная работа	Тестером между корпусом ГУ и кузовом

Финишные действия: После успешного тестирования обесточьте систему, заизолируйте все соединения термоусадкой, уложите провода в свободные полости, избегая натяжения. Закрепите магнитолу штатными салазками, убедившись в отсутствии перекосов. Только затем установите лицевую панель на место.

Тестирование функций магнитолы после монтажа

После подключения всех проводов включите зажигание и проверьте подачу питания на магнитолу. Убедитесь, что устройство включается при повороте ключа или нажатии кнопки POWER. Если экран не активируется, отключите головное устройство и перепроверьте соединения проводов ACC (красный) и +12V (жёлтый) с аккумулятором и замком зажигания, а также надёжность заземления (чёрный провод).

Проверьте сохранение настроек (часы, радиостанции) после полного отключения питания. Для этого заглушите двигатель, извлеките ключ из замка зажигания и подождите 1-2 минуты. При повторном включении корректно работающая память (подключённый жёлтый провод +12V) предотвратит сброс параметров. Если настройки не сохраняются, ищите обрыв или плохой контакт в цепи постоянного питания.

Пошаговая проверка аудиосистемы

1. Радиоприём: Активируйте FM/AM-режим. Настройте несколько станций, оцените качество звука и уровень фонового шума. Отсутствие сигнала указывает на проблемы с антенным адаптером или проводом REM (синий/бело-синий), управляющим выдвижной антенной/усилителем.
2. Источники звука:
   • Вставьте CD/USB-носитель с тестовыми треками разночастотного диапазона (басы, вокал).
   • Активируйте Bluetooth, выполните сопряжение со смартфоном, запустите музыку и проверьте микрофон во время звонка.
   • Подключите телефон через AUX-кабель. Отсутствие звука в одном из режимов требует проверки соответствующих входов/выходов и коммутации.
3. Управление громкостью: Плавно увеличивайте громкость от минимальной до средней. Искажения, треск или дисбаланс громкости между динамиками свидетельствуют о неправильной фазировке акустических проводов или КЗ в цепях.

Проверяемая функция	Ошибки монтажа	Метод диагностики
Подсветка кнопок	Оранжевый провод (ILL) не подключён к габаритам	Включите внешнее освещение авто
Управление рулем	Неверное соединение адаптера CAN-шины	Нажмите кнопки мультируля, проверьте реакцию магнитолы
Звук задних динамиков	Перепутаны +/- провода или каналы	Используйте баланс/фейдер, тестовый сигнал

Критические ошибки: Появление дыма, запаха гари или срабатывание предохранителя требует немедленного отключения магнитолы. Проверьте целостность изоляции проводов, отсутствие контакта металлических частей с кузовом авто и соответствие нагрузки динамиков выходной мощности устройства. Использование тестового динамика вместо штатной акустики на этапе проверки снижает риски повреждения оборудования.

Кратковременная проверка перед постоянной сборкой

Подключите магнитолу временно, не фиксируя провода и не устанавливая устройство в панель автомобиля. Соедините только основные кабели: питание (+, ACC, GND), динамики и антенну, оставив декоративные элементы (подсветку, CAN-шину) на потом. Убедитесь, что аккумуляторная клемма надежно затянута, а предохранитель на плюсовом проводе установлен.

Включите зажигание и проверьте работу магнитолы: запуск системы, громкость, переключение источников сигнала (радио, Bluetooth). Тестируйте каждый динамик отдельно, используя баланс и фейдер в настройках. Проверьте отключение при вынутой ключе из замка зажигания.

Ключевые этапы проверки

1. Питание:
   • Постоянный +12V (желтый) – сохраняет настройки при выключении.
   • ACC (красный) – включает магнитолу с зажиганием.
   • GND (черный) – надежное соединение с кузовом авто.
2. Динамики:
   • Проверьте фазировку: одновременное движение диффузоров внутрь/наружу.
   • Исключите хрипы и посторонние шумы на средней громкости.
3. Безопасность:
   • Контроль нагрева проводов в течение 5-7 минут.
   • Отсутствие искр, запаха гари, замыканий.

Проблема	Возможная причина
Магнитола не включается	Ошибка в +12V/ACC, обрыв GND, перегорел предохранитель
Сбрасываются настройки	Нет питания на желтом проводе
Фонят динамики	Перепутаны +/- акустики, плохая земля
Не гаснет экран	ACC подключен к постоянному +12V

Рекомендации по организации проводов за панелью

Аккуратная организация проводки за панелью магнитолы – не прихоть, а необходимость. Небрежно свисающие жгуты проводов могут перетереться, замкнуться о кузов или создать помехи в работе аудиосистемы. Кроме того, беспорядок в проводах усложняет диагностику и обслуживание, увеличивая риск ошибок при подключении.

Чтобы избежать проблем, следуйте базовым правилам монтажа: используйте надежные способы фиксации, группируйте провода по функционалу, защищайте их от перегибов и острых кромок. Особое внимание уделите маркировке – это сэкономит время при будущих работах.

Практические шаги для надежного монтажа

• Фиксация жгутов: применяйте пластиковые стяжки или клипсы для крепления проводов к стационарным элементам кузова. Избегайте свободно висящих пучков.
• Группировка по назначению: объедините провода в отдельные жгуты (питание, акустика, управление) с помощью изоленты, термоусадки или гофротрубок. Это исключит перепутывание.
• Защита от повреждений: при прокладке возле металлических кромок используйте пластиковые заглушки или обмотайте жгут изолентой. Не допускайте контакта с подвижными механизмами.
• Контроль натяжения: оставляйте запас длины (10–15 см) для удобства демонтажа, но без излишней слабины. Провода не должны натягиваться при установке магнитолы.
• Маркировка: подпишите каждый жгут биркой или цветной изолентой (например, "Питание", "Задние динамики"). Для отдельных проводов используйте термоусадочные трубки с обозначениями.
• Тестирование перед сборкой: включите магнитолу до фиксации панели, убедитесь в отсутствии посторонних шумов. Проверьте, что провода не мешают установке и не пережаты.

Список источников

При подготовке материалов по распиновке проводов автомобильных магнитол использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось актуальным стандартам и типичным ошибкам подключения.

Ниже перечислены ключевые источники, содержащие детальные схемы цветовой маркировки проводов, спецификации производителей и рекомендации по безопасному монтажу для начинающих.

• Официальные сервисные мануалы производителей магнитол (Pioneer, Sony, Kenwood, Alpine)
• Автомобильные электрические схемы конкретных марок автомобилей
• Технические форумы: CarAudioForum.ru, Drive2.ru (разделы по аудиоустановкам)
• Пособия по автоэлектронике: "Руководство по установке автомобильных аудиосистем" (В. Петров)
• Отраслевые стандарты ISO 10487 и DIN 75490
• Видеоинструкции мастеров-установщиков на тематических платформах
• Базы данных цветовых кодов проводки автомобилей (Mitchell1, Autodata)

Видео: Как подключить магнитолу Распиновка


• Технические параметры и конструкция бульдозера Т-130

• Подиумы для ВАЗ-2109 - где купить и как выбрать

• Китайская резина - виды и отзывы покупателей
