Подогреватель ДТ - защита двигателя от холода

Статья обновлена: 18.08.2025

Эксплуатация дизельных двигателей в условиях низких температур связана с риском кристаллизации парафинов в топливе. Это неизбежно приводит к забиванию фильтров и топливопроводов, остановке мотора.

Предотвратить опасное явление помогает подогреватель дизельного топлива. Это устройство поддерживает необходимую текучесть солярки на всех этапах ее пути к цилиндрам.

Установка подогревателя становится критически важным решением для бесперебойной работы дизеля зимой. Он обеспечивает стабильную подачу топлива независимо от внешних условий.

Типы подогревателей: проточные, бандажные и врезные конструкции

Конструктивное исполнение подогревателей напрямую влияет на их эффективность и способ интеграции в топливную систему. Разные типы решают специфические задачи в зависимости от места установки и условий эксплуатации.

Выбор конкретного типа определяется конструкцией двигателя, климатической зоной и необходимостью воздействия на определенные участки топливного тракта. Каждый вариант обладает уникальными особенностями монтажа и принципом работы.

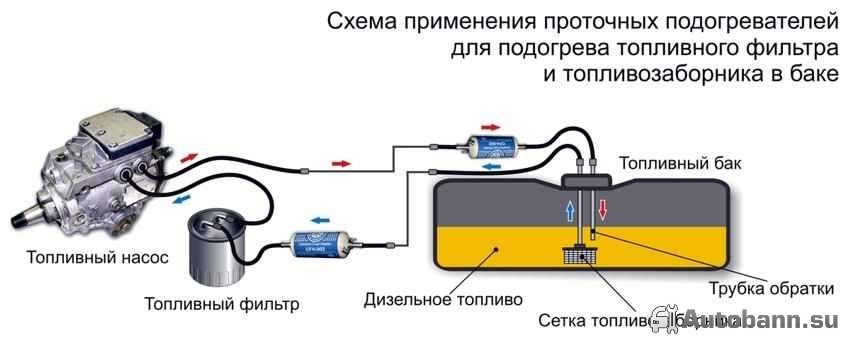

Проточные (in-line): Врезаются непосредственно в топливную магистраль перед фильтром тонкой очистки или ТНВД. Нагревают топливо в режиме реального времени во время его движения по трубопроводу. Гарантируют предотвращение образования парафиновых пробок в магистралях.
Бандажные (ленточные): Монтируются снаружи на корпус топливного фильтра или сепаратора в виде гибкой нагревательной ленты/пластины. Обеспечивают прогрев фильтрующего элемента и топлива в нем, снижая вязкость и улучшая фильтрацию. Отличаются простотой установки без вмешательства в топливопроводы.
Врезные (погружные): Устанавливаются внутри топливного бака через технологический лючок или горловину. Нагревают основной объем топлива непосредственно в емкости хранения. Эффективны для предотвращения кристаллизации солярки при длительных стоянках в сильные морозы. Часто оснащаются терморегуляторами.

Критерии выбора: расчет мощности и совместимость с моделью авто

Определение необходимой мощности подогревателя – ключевой параметр, напрямую влияющий на эффективность предотвращения парафинизации солярки при отрицательных температурах. Недостаточная мощность не справится с наледью в топливном фильтре или магистралях, а избыточная ведет к перерасходу энергии и может повредить элементы системы.

Расчет производится исходя из минимальных зимних температур в регионе эксплуатации и объема топливной системы. Учитываются: тип топливного фильтра (металлический корпус требует большей мощности, чем пластиковый), длина магистралей от бака до двигателя, материал трубок (металл/резина). Производители обычно предоставляют таблицы или формулы для подбора.

Факторы совместимости и особенности установки

Гарантировать корректную работу и безопасность может только модель, разработанная или адаптированная под конкретный автомобиль. Обязательно учитывайте:

Тип системы питания: Common Rail, насос-форсунка или классическая ТНВД имеют разное давление и конструктивные особенности.
Место установки: Предпусковой (врезной в магистраль/фильтр) или бандажный (на фильтр).
Напряжение бортовой сети: 12В для легковых авто и малой техники, 24В – для грузовиков и спецтехники.
Геометрия и резьбовые соединения: Точное соответствие посадочным местам на штатном топливном фильтре или магистрали.

Используйте только оригинальные каталоги производителя подогревателей или конфигураторы на официальных сайтах. Установка несовместимого устройства грозит протечками топлива, коротким замыканием или выходом из строя датчиков давления.

Установка подогревателя в топливную магистраль своими руками

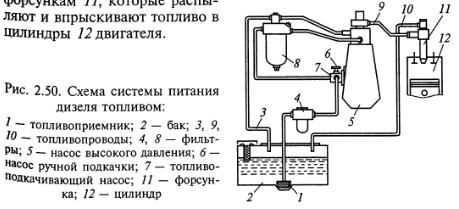

Монтаж подогревателя требует точного определения участка топливной магистрали между топливным насосом и фильтром тонкой очистки. Необходимо выбрать прямой отрезок достаточной длины, избегая зон с сильной вибрацией или близости к горячим элементам двигателя. Обязательно проверьте соответствие диаметра штуцеров подогревателя размерам топливных трубок вашего автомобиля.

Перед началом работ подготовьте набор ключей, ветошь для сбора пролитого топлива, новые топливные трубки (если потребуется замена) и герметик для соединений. Отключите минусовую клемму аккумулятора и снимите давление в топливной системе, вынув реле топливного насоса и запустив двигатель до его остановки.

Пошаговый процесс монтажа

Отсоединение топливных линий: Ослабьте хомуты и аккуратно снимите штатные шланги в выбранном месте, подставив емкость для слива остатков топлива.
Подготовка подогревателя: Нанесите тонкий слой топливстойкого герметика на резьбу штуцеров устройства (если иное не предусмотрено инструкцией).
Установка элемента:
- Врежьте подогреватель в разрыв магистрали согласно направлению потока топлива (указано стрелкой на корпусе)
- Наденьте топливные шланги на штуцеры до упора и надежно затяните хомуты
Подключение электропитания:
- Провод «+» подключите через предохранитель (10-15А) к замку зажигания (цепи, активируемой при включении зажигания)
- Провод «–» закрепите на чистом неокрашенном участке кузова болтом

Контрольная проверка

Этап	Действие	Критерий успеха
Герметичность	Запустите двигатель, осмотрите стыки при работающем моторе	Отсутствие капель топлива на соединениях
Функциональность	Включите зажигание (без запуска ДВС), прикоснитесь к корпусу подогревателя	Ощутимый нагрев поверхности через 1-2 минуты
Датчики	Проверьте работу приборной панели	Отсутствие ошибок топливной системы

После проверки зафиксируйте провода пластиковыми стяжками, исключив контакт с движущимися деталями или острыми кромками. Первые дни эксплуатации внимательно контролируйте поведение двигателя на холостом ходу и под нагрузкой, особенно при отрицательных температурах.

Монтаж бандажного нагревателя на топливный фильтр тонкой очистки

Установка бандажного нагревателя на фильтр тонкой очистки дизельного топлива – технически простая, но ответственная операция. Ключевым условием является выбор нагревателя с диаметром, строго соответствующим габаритам корпуса конкретного фильтра, иначе эффективность теплопередачи резко снизится.

Перед началом монтажа обязательно отключите массу аккумуляторной батареи для исключения короткого замыкания. Тщательно очистите поверхность корпуса фильтра от грязи, масляных пятен и влаги – это критически важно для надежной фиксации нагревателя и оптимального теплового контакта.

Последовательность установки

Снимите защитную пленку с внутренней клеящей поверхности нагревателя (если она предусмотрена конструкцией).
Плотно оберните нагреватель вокруг корпуса фильтра по всей окружности, совместив его края.
Надежно зафиксируйте бандаж с помощью штатных креплений (стяжных ремней, хомутов или липучки, в зависимости от модели), обеспечивая равномерное прилегание по всей площади.
Проложите питающий кабель в сторону бортовой сети, избегая участков с острыми кромками, подвижными деталями или высоким тепловым воздействием.
Подключите провода к штатной электропроводке согласно схеме производителя, используя предохранитель номиналом, указанным в инструкции. Обязательно заизолируйте все соединения термоусадкой или изолентой.

После подключения включите нагреватель на короткое время для проверки работоспособности. Контролируйте отсутствие искрения, локального перегрева или неприятного запаха. Убедитесь, что нагреватель равномерно повышает температуру корпуса фильтра.

Важно: Нагревательный элемент не должен пережимать топливные шланги или датчики, расположенные на фильтре. Регулярно проверяйте надежность крепления бандажа и состояние проводки – вибрация может ослабить контакты или повредить изоляцию.

Подключение электрической схемы к бортовой сети автомобиля

Подключение подогревателя к бортовой сети требует строгого соблюдения схемы и правил электромонтажа. Питание осуществляется напрямую от аккумулятора через предохранитель и реле, что исключает перегрузку штатной проводки. Сечение кабелей должно соответствовать потребляемой мощности устройства (обычно 1.5-2.5 мм² для токов 15-25А), а все соединения – защищены от влаги и вибрации.

Обязательно устанавливается отдельный предохранитель номиналом на 20-30% выше рабочего тока подогревателя вблизи аккумуляторной батареи. Управление реализуется через термореле или кнопку в салоне, разрывающую цепь управления силового реле. Масса подключается к кузову в точке с минимальным сопротивлением, предварительно зачищенной от коррозии.

Ключевые этапы подключения

Силовой кабель: Прокладка провода «+» от аккумулятора через предохранитель к контакту «30» реле
Цепь управления: Подключение контактов «85» и «86» реле к:
- Кнопке/термостату в салоне
- Массовой точке через управляющий элемент
Нагрузка: Соединение выхода «87» реле с клеммой питания подогревателя
Масса устройства: Прямое присоединение к кузову коротким проводом (сечение ≥ силового)

Запуск и контроль работы: ручное и автоматическое управление

Ручное управление подогревателем предполагает активацию водителем через отдельную кнопку или переключатель в салоне перед запуском двигателя, особенно в сильные морозы. Пользователь самостоятельно контролирует время работы (обычно 3-5 минут) и отключение системы после прогрева топлива, ориентируясь на показания датчиков температуры или таймер.

При автоматическом режиме интеллектуальный контроллер самостоятельно регулирует работу подогревателя на основе данных от температурных сенсоров в топливном фильтре и топливопроводах. Система активируется при повороте ключа зажигания или по сигналу от ЭБУ двигателя, поддерживая оптимальную температуру дизеля на всех этапах: предпусковой прогрев, работа мотора и последующее охлаждение.

Ключевые особенности автоматического управления

Алгоритм работы включает:

Старт нагрева при критическом пороге температуры (обычно от -5°C до +5°C)
Постепенное снижение мощности после запуска двигателя
Полное отключение при достижении +15-20°C в топливной магистрали

Параметр	Ручное управление	Автоматическое управление
Защита от перегрева	Требует контроля водителя	Встроенное термореле
Энергопотребление	Риск избыточного расхода АКБ	Оптимизация по датчикам
Эффективность при резкой смене температур	Ограниченная	Постоянный мониторинг

Современные системы используют гибридный подход: автоматика дополняется ручным экстренным запуском при отказах датчиков. Контроллер диагностирует неисправности через CAN-шину, выводя коды ошибок на панель приборов для своевременного обслуживания.

Профилактика поломок: обслуживание нагревательных элементов

Регулярная диагностика нагревательных элементов предотвращает критические отказы системы питания. Визуальный контроль на предмет трещин, коррозии и нарушений изоляции проводят при каждом ТО, уделяя особое внимание контактным группам и местам соединения с топливопроводами. Проверка потребляемого тока мультиметром выявляет отклонения от номинальных значений, указывающие на межвитковое замыкание или обрыв спирали.

Механическая очистка контактов от окислов и нагара обязательна при сезонном обслуживании. Для керамических элементов применяют мягкие щетки, избегая абразивов, а металлические детали обрабатывают антикоррозийными составами. Тестирование работоспособности в режиме холодного пуска двигателя (при температуре ниже +5°C) подтверждает корректность автоматического включения цепи.

Ключевые процедуры обслуживания

Контроль герметичности: проверка уплотнителей на врезках в топливную магистраль, замена прокладок при потере эластичности
Защита от перегрева: очистка ребер радиатора (если предусмотрены) от грязи и масляных отложений
Калибровка термореле: сверка температуры срабатывания с паспортными данными через диагностический сканер

Тип неисправности	Профилактическая мера
Перегорание спирали	Замена топливных фильтров строго по регламенту (не реже 15 000 км)
Электрокоррозия	Нанесение токопроводящей смазки на клеммы
Зависание клапанов	Промывка системы спецжидкостью при смене сезона

Использование только рекомендованных производителем промывочных составов
Проверка цепи управления: реле, предохранители, датчики температуры топлива
Контроль качества горючего: вода в дизтопливе провоцирует кавитационное разрушение элементов

Применение зимних присадок совместно с подогревателем

Использование присадок для улучшения низкотемпературных свойств солярки в сочетании с подогревателем топлива создает комплексную защиту системы питания. Присадки модифицируют кристаллы парафина, снижая температуру помутнения и предотвращая образование крупных хлопьев, тогда как подогреватель гарантирует поддержание оптимальной текучести топлива в критических узлах – фильтре тонкой очистки и топливопроводах. Этот дублирующий подход минимизирует риски забивания магистралей даже при экстремальных морозах.

Синергия технологий требует соблюдения ключевых правил: присадки должны вводиться в топливный бак до заправки, обеспечивая равномерное смешивание с основным объемом горючего, а подогреватель необходимо активировать заблаговременно – до запуска двигателя. Категорически недопустимо добавление присадок непосредственно в фильтр или топливопроводы, так как это провоцирует локальную концентрацию реагентов и может повредить уплотнения.

Критерии совместимости и ограничения

Проверка совместимости: не все присадки химически инертны к материалам нагревательных элементов. Требуется сверяться с рекомендациями производителя подогревателя.
Дозирование: превышение концентрации присадки (>0.1% по объему) вызывает отложения в камере сгорания и на клапанах.
Температурный диапазон: присадки эффективны до -35°C, тогда как подогреватели работают до -50°C – совместное применение расширяет общий диапазон эксплуатации.

Ситуация	Без подогревателя	С подогревателем
Использование присадки	Риск забивания фильтра при резком охлаждении	Стабильная фильтрация даже при колебаниях температуры
Эксплуатация ниже -30°C	Необходим переход на арктическое топливо	Возможность применения зимней солярки с присадкой

Важно отметить, что присадки не заменяют функционал подогревателя – они не предотвращают гелеобразование топлива в трубках подачи или рампе. Физический нагрев остается единственным методом гарантированного поддержания текучести в магистралях после фильтра. Комбинированная схема особенно актуальна для регионов с нестабильными зимними температурами, где резкие похолодания могут опережать заправку адаптированным топливом.

Диагностика неисправностей: типовые проблемы и методы ремонта

Подогреватель дизельного топлива подвержен характерным поломкам, проявляющимся затрудненным пуском двигателя, неустойчивой работой на холоде или полным отказом системы. Диагностика начинается с проверки предохранителей и реле, отвечающих за питание элемента, с использованием мультиметра для замера напряжения и сопротивления цепи.

Обязательно исследуется состояние проводки: окисленные контакты, перетертые провода или нарушение изоляции часто становятся причиной сбоев. Дополнительно анализируется работоспособность датчика температуры топлива и блока управления, если он предусмотрен конструкцией.

Типовые неисправности и способы восстановления

Отсутствие нагрева
Проверьте целостность нагревательной спирали мультиметром (бесконечное сопротивление указывает на обрыв). Замените неисправный элемент, предварительно очистив посадочное гнездо от нагара.
Постоянная работа без отключения
Протестируйте термореле: при достижении заданной температуры (обычно +5...+10°C) оно должно размыкать цепь. Если реле не срабатывает – установите новый аналог с аналогичными параметрами.
Перегрев топлива
Снимите и осмотрите термодатчик. При его залипании или несоответствии показаний эталонному термометру произведите замену. Проверьте калибровку блока управления при его наличии.
Утечка топлива в месте установки
Подтяните крепежные болты подогревателя с рекомендованным моментом затяжки. При повреждении уплотнительной прокладки или корпуса элемента – замените деталь.

Проблема	Инструмент для диагностики	Критичные параметры
Короткое замыкание	Мультиметр (режим прозвонки)	Сопротивление изоляции ниже 0.5 МОм
Низкая эффективность	Термопара + тепловизор	Δt нагрева менее 15°C за 3 минуты
Прерывистая работа	Диагностический сканер	Коды ошибок P0183, P0184

После ремонта обязательна контрольная проверка: запустите двигатель при температуре ниже +5°C и убедитесь в стабильном повышении температуры топливного фильтра. Для продления ресурса ежесезонно очищайте контакты и корпус подогревателя от грязи, используйте зимнее дизтопливо с низкой парафинизацией.

Список источников

При подготовке статьи использовались специализированные технические издания, нормативная документация и материалы производителей систем питания дизельных двигателей. Это обеспечило достоверность информации о конструктивных особенностях и принципах работы подогревателей топлива.

Основное внимание уделялось источникам, содержащим актуальные данные о современных решениях в области предпускового подогрева, методах диагностики неисправностей и требованиях к эксплуатации компонентов в зимних условиях. Ниже представлен перечень использованных материалов.

Грузовики: Топливная аппаратура и системы управления дизелей (А. Ходаковский, 2021)
ГОСТ Р 55475-2013 "Оборудование отопительное автотранспортных средств"
Технический бюллетень "Зимняя эксплуатация дизельных двигателей" (НИИ Автомобильного транспорта)
Каталог компонентов топливных систем Webasto Thermo & Comfort (2023)
Монография "Системы питания Common Rail" (В.И. Кисленко, 2020)
Руководство по ремонту двигателей Cummins ISF 2.8 (2022)
Материалы научно-практической конференции "Современные автомобильные технологии" (МАДИ, 2023)
Техническая документация производителя подогревателей Номакон
Сборник трудов "Проблемы эксплуатации техники в условиях низких температур" (СибАДИ, 2022)
Методическое пособие "Диагностика топливной аппаратуры дизелей" (МГТУ МАМИ)
