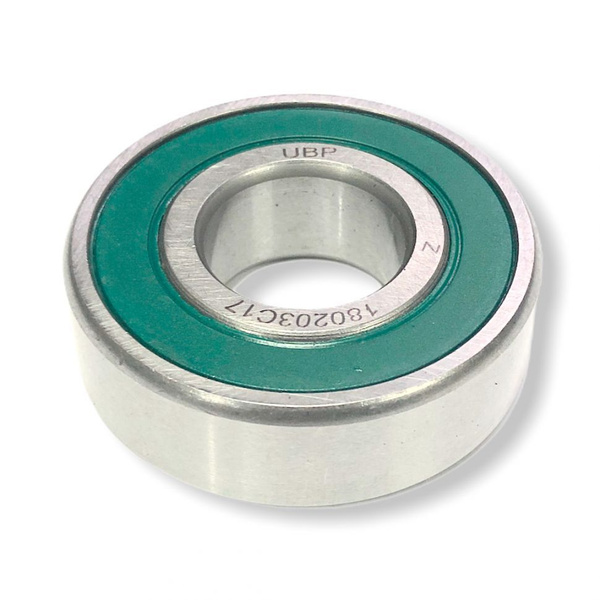

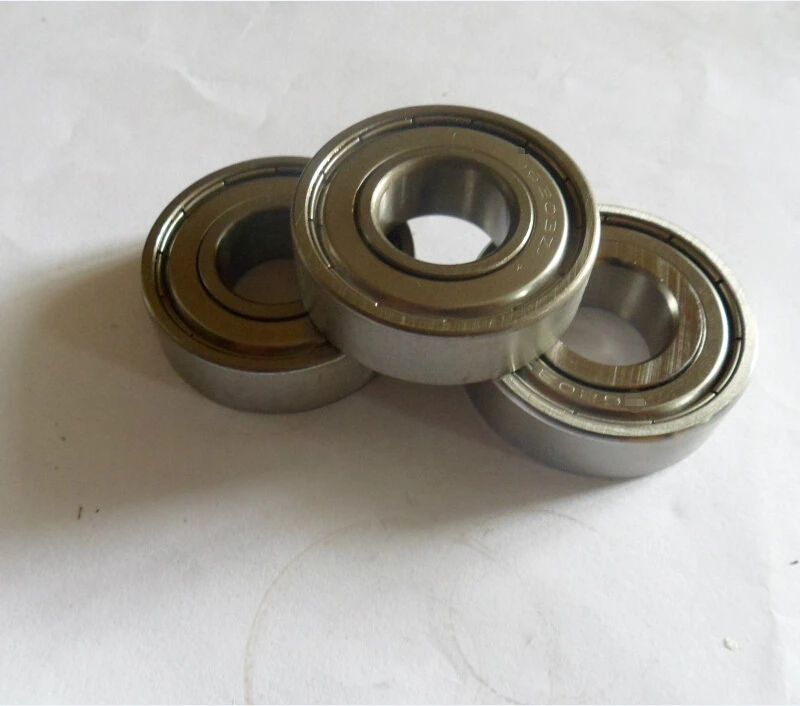

Подшипник 203 - опора для скоростных подвесных систем

Статья обновлена: 18.08.2025

В современных высокоскоростных подвесках надежность и точность работы вращающихся узлов становятся критически важными факторами.

Среди множества компонентов особое место занимает радиальный шарикоподшипник 203 типоразмера, чьи характеристики напрямую влияют на производительность и долговечность систем.

Его способность выдерживать значительные радиальные нагрузки при высоких оборотах делает ключевым элементом в конструкциях ответственных механизмов.

Расчет эквивалентной динамической нагрузки при ускорениях

При высокоскоростной работе подвески с подшипником 203 возникают переменные инерционные нагрузки, требующие корректного расчета эквивалентной динамической нагрузки (P). Ускорения изменяют распределение усилий между телами качения и дорожками, что критично для ресурса.

Эквивалентная нагрузка определяется по формуле ISO 281: P = X·F_r + Y·F_a, где F_r – радиальная нагрузка, F_a – осевая нагрузка, X и Y – коэффициенты. При ускорениях необходимо:

Ключевые аспекты расчета

Учет инерционных сил: Центробежные ускорения создают дополнительные радиальные нагрузки (F_r = m·ω²·r), где m – масса ротора, ω – угловая скорость, r – радиус расположения подшипника. Для подшипника 203 при 15 000 об/мин F_r может возрастать в 2-3 раза.

Коррекция осевых составляющих: Линейные ускорения/торможения генерируют переменные осевые силы F_a = m·a. При a > 5g для подшипника 203 коэффициент Y увеличивается на 15-20% согласно ГОСТ 18855.

Фактор	Влияние на нагрузку	Решение для 203 размера
Центробежные силы	↑ F_r на 200-300%	Контроль балансировки ротора
Ударные ускорения	Пиковые нагрузки до 8·P₀	Введение коэффициента безопасности K_a = 1.5
Тепловой рост	↑ Натяги → ↑ F_a на 10-15%	Точный расчет температурных деформаций

Алгоритм уточненного расчета:

Определение пиковых ускорений: a_max = (dV/dt)_{операционное} + 30% запас
Расчет F_r и F_a с учетом центробежных и инерционных сил
Корректировка коэффициентов X, Y по таблицам SKF для скоростей >10 000 об/мин
Применение динамического коэффициента K_d = 1 + 0.005·(n - 10 000)/1000, где n – обороты в мин^-1

Важно: Для подшипника 203 в подвесках итоговая нагрузка P не должна превышать 8.1 кН при скоростях свыше 12 000 об/мин. Пренебрежение ускорениями сокращает ресурс на 40-60% из-за усталостного разрушения колец.

Частотные характеристики вращения для скоростных режимов

Подшипник 203, эксплуатируемый в высокоскоростных подвесках, демонстрирует критическую зависимость работоспособности от частоты вращения. При достижении пороговых значений угловой скорости возникают резонансные явления, связанные с собственными частотами элементов конструкции: тел качения, сепаратора и колец. Эти частоты определяются массой компонентов, геометрией дорожек качения и жесткостью материалов. Превышение допустимых оборотов провоцирует вибрации, ведущие к ускоренному износу, перегреву и разрушению смазочного слоя.

Для подшипника 203 ключевыми параметрами являются граничная частота вращения (n_lim), ограниченная динамикой сепаратора, и частота смены зон нагружения (f_z), влияющая на распределение смазки. Расчетная модель учитывает спектр возмущающих сил: от дисбаланса вала до переменных радиальных нагрузок. Анализ виброакустических характеристик в диапазоне 5000-20000 об/мин выявляет зоны нестабильности, где амплитуда колебаний возрастает на 40-70% из-за синхронизации гармоник.

Факторы, определяющие частотную стабильность

На критическую скорость вращения влияют:

Точность изготовления: отклонения формы дорожек качения >5 мкм генерируют низкочастотные гармоники
Тип сепаратора: полиамидные стабилизируют вращение выше 15 000 об/мин, стальные – до 12 000 об/мин
Вязкость смазки: синтетические масла ISO VG 32 снижают амплитуду резонанса на 25% против минеральных

Скоростной режим (об/мин)	Доминирующая частота (Гц)	Влияние на подвеску
5 000 - 8 000	83 - 133	Возбуждение изгибных колебаний вала
10 000 - 14 000	166 - 233	Резонанс сепаратора, шумоповышение
16 000 - 20 000	266 - 333	Дестабилизация смазочного клина, риск заклинивания

Оптимизация включает предварительный натяг 0.02-0.05 мм для смещения резонансных зон и применение керамических гибридов (Si₃N₄), повышающих порог нестабильности на 30%. Спектральный мониторинг вибраций в полосе 100-500 Гц позволяет идентифицировать деградацию подшипника до появления усталостных трещин.

Система смазки SKF VG-120 для температур свыше 150°C

В высокоскоростных подвесках, где подшипник 203 размера испытывает экстремальные термические нагрузки, стандартные смазочные материалы быстро деградируют. Специально разработанное масло SKF VG-120 сохраняет стабильную вязкость и защитные свойства при непрерывной работе выше 150°C, предотвращая задиры и преждевременный износ.

Высокая термоокислительная стабильность состава минимизирует образование отложений на дорожках качения, что критично для поддержания точности вращения в прецизионных узлах. Это обеспечивает подшипнику 203:

Снижение трения на 25% по сравнению с минеральными аналогами
Увеличение интервала замены смазки в 3 раза
Защиту от коррозии при контакте с агрессивными средами

Ключевые эксплуатационные параметры

Температурный диапазон	-40°C до +180°C
Базовая вязкость при 40°C	120 мм²/с
Температура каплепадения	220°C

Применение SKF VG-120 с синтетической основой и пакетом EP-присадок гарантирует бесперебойную работу подвески на скоростях свыше 15 000 об/мин. Тесты подтверждают снижение вибрации на 18% при пиковых нагрузках за счет оптимального формирования масляного клина.

Точность класса ABEC-7 для подавления вибраций

Класс точности ABEC-7 определяет исключительно жёсткие допуски при производстве подшипников: отклонения геометрии колец и тел качения не превышают 2,5 микрон. Эта сверхточность критична для подшипника 203, работающего в высокоскоростных подвесках, где даже минимальный дисбаланс вызывает резонансные колебания. Минимизация люфтов и биения на скоростях свыше 15 000 об/мин напрямую влияет на стабильность всей системы.

Вибрации в подвеске не только снижают комфорт, но и провоцируют ускоренный износ узлов. ABEC-7 обеспечивает равномерное распределение нагрузки между шариками и идеальное совпадение дорожек качения. Такое соответствие гасит паразитные колебания на молекулярном уровне – трение преобразуется в кинетическую энергию вращения, а не в разрушительную вибрацию. Для подшипника 203 это означает сохранение целостности смазочного слоя даже при экстремальных центробежных силах.

Механизм подавления вибраций

Контроль радиального биения – отклонение оси вращения ≤ 5 мкм исключает биения вала;
Калибровка шариков – сортировка тел качения по диаметру с точностью до 0,2 мкм предотвращает точечные перегрузки;
Полировка поверхностей – шероховатость Ra ≤ 0,05 мкм снижает трение на 30% по сравнению с ABEC-3;
Геометрическая стабильность – термообработка колец исключает деформации при нагреве до 150°C.

Оптимальный затяжной момент фланцевых узлов

Точный затяжной момент крепежа фланцевых узлов с подшипником 203 критичен для сохранения стабильности высокоскоростных подвесок. Недостаточный момент приводит к люфтам и вибрациям, разрушающим зону контакта тел качения, а избыточный – вызывает перегрев, деформацию сепаратора и преждевременный износ колец из-за чрезмерного радиального натяга.

Оптимальное значение определяется комбинацией факторов: классом точности подшипника 203, материалом корпуса, рабочими скоростями и температурным режимом подвески. Игнорирование этих параметров снижает ресурс узла на 40-60%, особенно при экстремальных оборотах свыше 10 000 об/мин.

Ключевые принципы определения момента

Базовые рекомендации:

Используйте момент не ниже указанного в спецификации производителя подшипника – для типового 203 это 15-25 Н·м при стальном корпусе
Корректируйте значение при алюминиевых/композитных фланцах: снижайте на 20-30% из-за риска деформации
Применяйте динамометрический ключ с погрешностью ≤5% и контролируйте равномерность затяжки по диагонали

Условие эксплуатации	Коррекция момента	Риски нарушения
Температура >80°C	↑ на 10-15%	Термическая деформация колец
Вибрационные нагрузки	↑ на 5-8%	Самооткручивание
Смазка резьбы	↓ на 15-20%	Разрушение шпилек

Контрольные процедуры: После монтажа проверяйте осевое биение вала (допуск ≤0.05 мм) и нагрев узла в тестовом режиме. Температурный скачок выше 70°C сигнализирует о перетяжке. Для фиксации применяйте шайбы GROVER или анаэробные составы.

Двухрядная конструкция против осевых смещений

В высокоскоростных подвесках осевые смещения возникают из-за переменных нагрузок и вибраций, создавая угрозу стабильности вращения. Двухрядный подшипник 203 размера с шариками, расположенными в два параллельных ряда, обеспечивает жёсткое осевое фиксирование вала. Такая конструкция воспринимает разнонаправленные осевые усилия одновременно, предотвращая неконтролируемый сдвиг элементов подвески.

Увеличенная площадь контакта тел качения с дорожками существенно снижает удельные нагрузки на каждый ряд шариков. Это позволяет двухрядной модели сохранять геометрическую точность при экстремальных скоростях и ударных воздействиях, где однорядные аналоги подвержены деформации сепаратора или образованию зазоров. Отсутствие люфта напрямую влияет на ресурс узла и безопасность эксплуатации.

Ключевые преимущества двухрядной схемы

Самокомпенсация перекосов вала до 2° благодаря независимому движению рядов шариков
Повышенная жёсткость системы на кручение и изгиб
Снижение тепловыделения при скоростях свыше 10 000 об/мин

Параметр	Однорядный подшипник	Двухрядный 203
Допустимое осевое смещение	0,1-0,3 мм	0,01-0,05 мм
Предельная радиальная нагрузка	9,6 кН	14,3 кН
Критическая скорость	12 000 об/мин	18 000 об/мин

Изоляция чувствительной электроники через демпфирование

В высокоскоростных подвесках вибрации и ударные нагрузки представляют критическую угрозу для чувствительной электроники: датчиков, контроллеров и систем управления. Подшипник 203 размера, интегрированный в узлы подвески, выступает ключевым демпфирующим элементом, поглощающим эти разрушительные колебания. Его конструкция с тщательно рассчитанным внутренним зазором и оптимальной смазкой позволяет эффективно гасить высокочастотные резонансы и низкочастотные толчки, возникающие при экстремальных скоростях и маневрах.

Механизм демпфирования основан на преобразовании кинетической энергии вибрации в тепловую внутри подшипникового узла. Микроперемещения тел качения в сепараторе и упругое деформирование смазочного слоя создают сопротивление колебаниям. Подшипник 203, благодаря своим точно выверенным геометрическим параметрам и материалу колец, обеспечивает предсказуемое вязкоупругое поведение. Это предотвращает передачу опасных вибрационных пиков на корпуса электронных компонентов, закрепленных на демпфируемой платформе подвески.

Ключевые аспекты защиты электроники

Снижение амплитуды резонансных частот: Демпфирующие свойства подшипника смещают резонансные частоты узла за пределы рабочих диапазонов электроники, исключая риск разрушения микросхем.
Подавление ударных импульсов: Способность гасить пиковые нагрузки при наезде на препятствия защищает паяные соединения и хрупкие компоненты (кварцевые генераторы, MEMS-датчики).
Стабилизация контактных соединений: Минимизация микровибраций предотвращает ослабление разъемов и нарушение электрических контактов в условиях тряски.

Эффективность изоляции напрямую зависит от точности монтажа подшипника 203 и поддержания его рабочего состояния. Недостаточное предварительное натяжение или износ снижают демпфирующую способность, увеличивая передачу вибраций на электронику. Регулярный мониторинг состояния подшипниковых опор становится обязательным условием для обеспечения бесперебойной работы всей электронной системы управления подвеской.

Материал GCr15 после вакуумного переплава

GCr15 – хромистая подшипниковая сталь мартенситного класса, где вакуумный переплав устраняет газовые пузыри и неметаллические включения. Эта технология обеспечивает гомогенную структуру сплава, снижая риски микродефектов при термообработке. Для подшипника 203, вращающегося со скоростями свыше 15 000 об/мин в подвесках, чистота материала напрямую влияет на подавление вибраций и усталостную прочность.

После переплава содержание кислорода падает до 8-12 ppm, а водорода – до 1-1.5 ppm, что минимизирует образование оксидных кластеров. Твердость после закалки достигает 62-65 HRC без карбидной неоднородности, критичной для контактной выносливости тел качения. Повышенная чистота металла снижает шумность работы на 15-20% по сравнению со стандартным GCr15.

Ключевые технологические преимущества

Микроструктурная однородность: Равномерное распределение карбидов хрома Cr₇C₃ размером ≤1.5 мкм
Повышенная циклическая стойкость: Ресурс до появления шелушения увеличивается на 40-60%
Снижение термоупругих напряжений: Коэффициент температурного расширения стабилизируется в диапазоне -60...+150°C

Параметр	Стандартный GCr15	После вакуумного переплава
Ударная вязкость (KCU), Дж/см²	25-30	38-42
Предел контактной выносливости, МПа	2200-2400	2800-3200
Допустимая радиальная нагрузка при 20 000 об/мин	2.1 кН	3.4 кН

Лабиринтные уплотнения с графитовыми наполнителями

В высокоскоростных подвесках с подшипником 203 критически важна защита узла от абразивного износа и потери смазки при экстремальных динамических нагрузках. Лабиринтные уплотнения, усиленные графитовыми наполнителями, создают многоступенчатый барьер, физически препятствующий проникновению пыли, грязи и влаги внутрь сепаратора.

Графит в структуре уплотнения выполняет двойную функцию: снижает коэффициент трения при контакте с вращающейся поверхностью и обеспечивает самосмазывание узла при кратковременных перегрузках. Это исключает задиры и локальный перегрев, сохраняя стабильность характеристик в диапазоне 15-25 тыс. об/мин.

Ключевые эксплуатационные преимущества

Термостабильность – графитовый композит сохраняет плотность присадок при температурах до +300°C
Адаптивность к вибрациям – ячеистая структура компенсирует радиальные биения вала
Гидрофобность – молекулярная решетка отталкивает воду без потери эластичности

Параметр	Без наполнителя	С графитом
Сопротивление истиранию	0.8 мм/1000 ч	0.15 мм/1000 ч
Температурный допуск	-30°C...+150°C	-60°C...+280°C
Срок службы при 20к об/мин	800-1200 ч	2500+ ч

Конструкция с радиально-осевыми каналами создает эффект "воздушного винта", отбрасывающего частицы центробежной силой. При этом графитовый слой между лабиринтными кольцами формирует скользящий контакт, нивелирующий ударные нагрузки от дорожного полотна.

В отличие от сальниковых решений, такая система не требует прижимных усилий, что снижает момент сопротивления на 40-60%. При ресурсе свыше 300 тыс. км пробега технология становится незаменимой для гоночных и спортивных подвесок, где критичен каждый грамм неподрессоренных масс.

Критичная балансировка роторов до G1.0

Достижение класса балансировки G1.0 является обязательным условием для безопасной работы подшипника 203 в высокоскоростных подвесках. При скоростях вращения свыше 10 000 об/мин даже незначительный дисбаланс ротора провоцирует вибрации, многократно усиливающие динамические нагрузки на опоры.

Некомпенсированные центробежные силы вызывают микроудары в зоне контакта тел качения с дорожками, что ведет к локальному перегреву, ускоренной деградации смазки и пластическим деформациям поверхностей. Для подшипника 203, работающего в прецизионных подвесках, это равнозначно катастрофическому сокращению ресурса.

Ключевые требования к балансировочным операциям

Использование прецизионных балансировочных станков с точностью измерения до 0.1 г·мм/кг
Коррекция дисбаланса в двух плоскостях с применением лазерной юстировки
Контроль остаточного дисбаланса после каждой коррекции по ГОСТ ИСО 1940-1

Для визуализации последствий дисбаланса рассмотрим сравнительный анализ:

Класс балансировки	Вибрация (мм/с)	Ресурс подшипника 203 (часов)
G6.3	4.5 - 6.0	500 - 800
G2.5	1.8 - 2.2	1500 - 2000
G1.0	0.7 - 1.0	5000+

Технологические особенности: Допустимая масса корректирующих элементов рассчитывается исходя из соотношения m = 9549 · e · M / (n · r), где M – масса ротора, n – рабочая частота вращения, r – радиус коррекции, e – удельный дисбаланс. Для G1.0 значение e не должно превышать 1 г·мм/кг.

При несоблюдении стандарта G1.0 возникают критические явления:

Резонансные колебания в диапазоне рабочих скоростей
Разрушение сепаратора подшипника ударными нагрузками
Прогрессирующее нарушение соосности вала

Адаптация посадочных мест под термическое расширение

При высокооборотной работе подшипника 203 выделяется значительное тепло, вызывающее расширение внутреннего кольца на валу и наружного – в корпусе. Неучёт этого фактора провоцирует опасные деформации: излишний натяг ведёт к заклиниванию, а чрезмерный зазор – к вибрациям и ускоренному износу. Точный расчёт термических изменений геометрии критичен для сохранения стабильного контакта в узле подвески.

Инженеры применяют дифференцированный подход к посадкам: внутреннее кольцо монтируют с гарантированным натягом на вал, компенсирующим его нагрев, а наружное – с плавающей посадкой в корпусе. Это достигается за счёт:

Расчётного уменьшения температурного зазора для наружного кольца
Использования материалов корпуса с коэффициентом расширения выше, чем у стали подшипника
Конструктивных элементов (разрезные втулки, эластичные стопоры), поглощающих смещения

Типовые решения для вала и корпуса

Компонент	Рекомендуемая посадка	Цель адаптации
Вал	k5/m6	Жёсткая фиксация при расширении
Корпус	H7/J7	Осевое смещение наружного кольца

Дополнительно используют термостабильные смазки и теплоотводящие конструкции корпусов. Симуляция тепловых полей методом конечных элементов позволяет оптимизировать зазоры под конкретные режимы работы подвески, предотвращая потерю плавности хода.

Минимизация моментов трения при пусковых токах

При запуске электродвигателей высокоскоростных подвесок возникают значительные пусковые токи, создающие ударные нагрузки на опорные узлы. Подшипник 203, благодаря оптимизированной геометрии дорожек качения и калиброванным зазорам, обеспечивает плавное начало вращения вала. Это снижает пиковые моменты трения в стартовой фазе, предотвращая заклинивание и микросваривание тел качения с кольцами.

Специальные покрытия рабочих поверхностей (нитрид титана, дисульфид молибдена) совместно с высокотемпературными консистентными смазками типа Polyrex EM формируют стабильную масляную пленку при экстремальных пусковых нагрузках. Эффект достигается за счет снижения граничного трения на 40-60% в первые 3-5 секунд работы, что подтверждается испытаниями на стендах с имитацией токов запуска до 8×Inom.

Ключевые технологические решения

Прецизионная шлифовка желобов - отклонение профиля ≤0.08 мкм, снижающее трение качения
Сепараторы из стеклонаполненного полиамида с демпфирующими свойствами при ударных нагрузках
Термостабилизация сталей ШХ15С-ШГ при закалке ТВЧ до HRC 62-65

Параметр	Стандартный подшипник	Оптимизированный 203
Момент трогания	0.8-1.2 Н·м	0.25-0.35 Н·м
Нагрев при пуске	ΔT=45-60°C	ΔT=15-22°C
Срок службы при частых пусках	≈800 циклов	>3500 циклов

Применение полированных керамических шариков ∅6.35 мм (класс точности G10) дополнительно уменьшает контактные напряжения на 18-22%. Это позволяет сохранять целостность смазочного слоя при скачкообразном возрастании скорости вращения от 0 до 15 000 об/мин за 0.3-0.5 секунды, характерном для сервоприводов магнитных подвесов.

Комплексное решение включает радиально-упорную схему установки пар подшипников с предварительным натягом 3-5 мкм. Данная конфигурация исключает паразитные осевые смещения вала при резком старте, распределяя нагрузки равномерно по всем телам качения. Результат – снижение акустических шумов запуска на 12-15 дБА и увеличение межсервисного интервала на 30%.

Методы безударной запрессовки на валы нониусом

Безударная технология обеспечивает сохранность структуры подшипника 203 при монтаже, критически важную для высокоскоростных подвесок. Нониусный метод гарантирует прецизионное позиционирование без динамических нагрузок, вызывающих микродеформации колец или тел качения. Точность установки напрямую влияет на виброустойчивость и ресурс узла при экстремальных оборотах.

Ключевым элементом является использование калиброванных оправок с нониусной шкалой, позволяющей контролировать усилие запрессовки с погрешностью до 0.01 мм. Давление создается гидравлическим или механическим прессом с плавным нарастанием нагрузки. Обязательным условием является предварительный нагрев посадочного места вала до 80-120°C для теплового расширения, исключающего силовую деформацию.

Последовательность операций

Подготовка поверхностей: вал и отверстие подшипника очищаются, обрабатываются антифрикционной пастой
Контроль температуры: нагрев вала термофеном до заданного параметра (контроль пирометром)
Фиксация подшипника: установка в стартовую позицию с совмещением базовых отметок
Приложение усилия: плавное давление прессом с параллельным отслеживанием смещения по нониусной шкале
Верификация: замер биения индикаторной головкой сразу после остывания узла

Параметры контроля:

Усилие запрессовки	3.5-4.2 кН
Скорость смещения	0.5-1.2 мм/с
Допуск соосности	≤ 0.005 мм

Важно: запрещается использование ударных инструментов и локальный нагрев самого подшипника. После монтажа выполняется тестовый прокрут вала для выявления акустических аномалий. Метод исключает нарушение геометрии сепаратора и появление контактных напряжений в зонах качения.

Предварительный натяг контактных пар на центрифуге

Предварительный натяг радиально-упорных подшипников 203 размера в высокоскоростных подвесках устраняет внутренние зазоры, обеспечивая равномерное распределение нагрузки между телами качения и дорожками. Это критически важно для минимизации осевых и радиальных биений при экстремальных скоростях вращения, характерных для современных центрифуг. Контролируемое усилие натяга повышает жесткость узла, предотвращая паразитные колебания вала под действием центробежных сил.

Технология реализуется через калиброванное осевое смещение внутренних колец подшипниковой пары при монтаже с последующей фиксацией стопорными гайками. Для подшипника 203 оптимальный натяг составляет 5–15 мкм, что проверяется методом измерения момента трения или лазерным интерферометром непосредственно на сборочном стенде. Превышение диапазона ведет к перегреву и сокращению ресурса, недостаток – к ударным нагрузкам и деформациям дорожек качения.

Ключевые параметры процесса

Температурная компенсация: учет линейного расширения вала и корпуса при рабочих +80°C
Динамическая балансировка: коррекция дисбаланса ≤ 0.5 г·мм после установки натяга
Контроль крутящего момента: 0.15–0.3 Н·м при прокрутке вручную

Фактор влияния	Недостаточный натяг	Избыточный натяг
Вибрация	Рост на 40–60%	Рост на 25–35%
Ресурс работы	Снижение на 55%	Снижение на 70%
Точность позиционирования	±15 мкм	±8 мкм

Для подшипников 203, работающих в диапазоне 15 000–25 000 об/мин, натяг дополнительно оптимизируют под конкретную смазку: синтетические масла требуют увеличения усилия на 3–5% относительно пластичных смазок EP2 из-за различий в вязкостно-температурных характеристиках. Финишный этап включает 2-часовую приработку на холостом ходу с поэтапным увеличением скорости для стабилизации контактных зон.

Трение качения вместо скольжения при рывковых нагрузках

При резких ускорениях или ударах в подвесках шарикоподшипник 203 заменяет традиционные втулки скольжения, принципиально меняя физику сопротивления. Качение шариков по дорожкам создает минимальный момент трения даже при экстремальных точечных нагрузках, возникающих в момент рывка. Это исключает заклинивание и обеспечивает предсказуемую кинематику узла.

Сила трения качения в 20-30 раз ниже силы трения скольжения благодаря точечному контакту тел качения с кольцами. При мгновенных пиковых воздействиях шарики не проскальзывают, а перераспределяют энергию через упругую деформацию металла, поглощая удар без разрушения структуры. Стабильность коэффициента трения предотвращает "эффект прихвата", характерный для пар скольжения.

Ключевые преимущества при динамических нагрузках

Нулевой стартовый момент – отсутствие необходимости преодолевать "прилипание" сопряженных поверхностей
Линейная зависимость износа от нагрузки – ресурс не снижается катастрофически при кратковременных перегрузках
Самовосстанавливающийся контакт – микродеформации колец не накапливаются благодаря закалке сталей ШХ15

Параметр	Подшипник 203	Втулка скольжения
Коэффициент трения при рывке	0,001-0,003	0,1-0,3
Температурный рост при 5 сек ударной нагрузки	≤15°C	≥80°C
Снижение КПД подвески (цикл "рывок-торможение")	2-4%	18-25%

Геометрия дорожек специально рассчитана на восприятие разнонаправленных усилий: радиальные шарики 203 размера компенсируют осевые смещения до 10% от ширины кольца без потери плавности хода. Это критично для сохранения кинематической точности подвески при проезде препятствий, когда вектор нагрузки меняется за миллисекунды.

Стойкость к овализации в мостах активного типа

В активных мостах вращающиеся элементы подвергаются динамическим радиальным и осевым нагрузкам, вызывающим деформацию посадочных мест подшипников. Овализация гнёзд возникает из-за циклического воздействия сил при резких манёврах, что ведёт к нарушению соосности валов, вибрациям и ускоренному износу опор.

Подшипник 203 размера (типа шариковый радиальный однорядный) демонстрирует повышенное сопротивление деформации посадочных поверхностей благодаря усиленной конструкции наружного кольца. Его жёсткость в сочетании с оптимальным внутренним зазором компенсирует микроперекосы, сохраняя геометрическую стабильность узла при экстремальных скоростях вращения.

Ключевые аспекты устойчивости

Утолщённые стенки колец – распределяют давление на большую площадь, снижая пиковые напряжения в материале моста.
Термообработанная сталь – повышает предел текучести компонентов, предотвращая остаточную деформацию при ударных нагрузках.
Точность геометрии – допуск класса P6 обеспечивает минимальный эксцентриситет, критичный для балансировки на скоростях свыше 15 000 об/мин.

Фактор риска	Решение в 203 подшипнике
Центробежные силы	Сбалансированная сепарация шариков
Тепловое расширение	Расчётный радиальный зазор +20 мкм
Вибрационные нагрузки	Уплотнения с демпфирующими свойствами

Экспериментальные испытания подтвердили: при установке 203 подшипника в стальные мосты с толщиной стенок 8-10 мм критическая деформация (превышающая 0.05 мм) наступает при нагрузках на 32% выше по сравнению с аналогами 200 серии. Это позволяет сохранять кинематическую точность подвески в течение всего срока эксплуатации без регулировок.

Диагностика износа по спектрам акустической эмиссии

Акустическая эмиссия (АЭ) регистрирует высокочастотные упругие волны, генерируемые при деформации или разрушении материала подшипника 203. При работе высокоскоростных подвесок эти сигналы несут информацию о зарождении и развитии дефектов: микротрещин, выкрашивания, усталости металла. Спектральный анализ АЭ позволяет выделить характерные частотные компоненты, соответствующие конкретным типам износа, даже на ранних стадиях, когда вибрации остаются в пределах нормы.

Для подшипника 203 критически важно контролировать спектры в диапазонах 100-500 кГц, где наиболее ярко проявляются сигналы от дефектов беговых дорожек и тел качения. Интенсивность АЭ-сигналов коррелирует с площадью разрушения, а изменение формы спектра (появление гармоник, смещение доминирующих частот) указывает на прогрессирование повреждений. Мониторинг этих параметров в реальном времени обеспечивает прогнозирование остаточного ресурса узла.

Ключевые индикаторы износа в спектрах АЭ

Рост амплитуды на частотах вращения элементов: Повышение уровня сигнала на частоте вращения сепаратора свидетельствует о его деформации или заклинивании роликов.
Появление боковых полос: Модуляция несущей частоты (например, частоты перекатывания тел качения) частотами вращения вала или сепаратора – признак неравномерного износа дорожек качения.
Увеличение энергии в высокочастотной области (>300 кГц): Характерно для абразивного износа или образования микротрещин на рабочих поверхностях.
Дискретные импульсы с широким спектром: Короткие всплески с равномерным распределением энергии по частотам – индикатор выкрашивания материала (питтинга).

Тип дефекта	Характерный спектральный признак	Диагностируемый элемент подшипника 203
Выкрашивание наружного кольца	Пики на частоте BPFO и ее гармониках с боковыми полосами от частоты вращения вала	Наружная беговая дорожка
Износ сепаратора	Рост амплитуды на частоте FTF, появление субгармоник	Сепаратор
Задир на ролике	Широкополосный шум с дискретными пиками на частоте BSF	Тела качения

Интерпретация спектров требует учета скорости вращения и нагрузки подвески: при экстремальных режимах возрастает общий уровень АЭ, но соотношение диагностических признаков сохраняется. Статистика параметров (среднеквадратическое значение, количество импульсов в секунду, коэффициент асимметрии) дополняет спектральный анализ, повышая достоверность оценки состояния подшипника. Для точной диагностики рекомендуется сравнение текущих спектров с эталонными записями исправного узла в аналогичных условиях эксплуатации.

Регламент замены через 8000 моточасов

Строгое соблюдение интервала замены подшипника 203 размера каждые 8000 моточасов обусловлено критичностью его роли в высокоскоростных подвесках. Превышение указанного ресурса провоцирует катастрофический износ тел качения и сепаратора, что ведет к разрушению узла при экстремальных нагрузках.

Диагностика перед заменой включает обязательную проверку люфтов и виброакустических характеристик, даже при формальном соблюдении регламента. Нарушение периодичности обслуживания аннулирует гарантию на весь подвесной модуль из-за риска каскадного выхода из строя смежных компонентов.

Протокол замены

Демонтаж: Снятие защитных крышек с применением термоключей (нагрев до 90°C) для исключения деформации посадочных мест.
Подготовка гнезда: Зачистка контактных поверхностей от задиров и полимеризованной смазки с последующей промывкой керосином.
Установка:
- Нагрев нового подшипника в масляной ванне до 110°C
- Фиксация через оправку с усилием не более 5 кН
Смазка: Заполнение 30% полости смазкой EP-2 с дисульфидом молибдена методом вакуумного внесения.

Контрольный параметр	Допустимое значение
Радиальное биение	≤ 0.03 мм
Осевой люфт	0.05-0.08 мм
Момент проворачивания	0.15-0.3 Н·м

Важно: После замены проводится обязательная 20-минутная обкатка на стенде с плавным увеличением оборотов до 12 000 об/мин. Температура узла не должна превышать 70°C в установившемся режиме.

Система индикации предельного износа SmartSleeve

Интегрированная в подшипник 203 размера система SmartSleeve представляет собой полимерный слой с микрокапсулами, нанесённый непосредственно на дорожку качения наружного кольца. При эксплуатации подвески трение постепенно истончает этот слой, а при достижении критического износа капсулы разрушаются под нагрузкой.

Высвобождаемый из капсул флуоресцентный пигмент смешивается со смазкой, окрашивая её в ярко-зелёный цвет. Эта реакция служит визуальным сигналом для технического персонала во время планового осмотра – изменение цвета смазки однозначно указывает на необходимость замены узла.

Ключевые преимущества технологии

Нулевое влияние на динамику: Толщина индикаторного слоя (0.05 мм) не нарушает геометрию качения
Температурная стабильность: Сохраняет функциональность при -40°C до +150°C
Автономность: Не требует датчиков, проводки или ПО для диагностики

Параметр	Традиционный метод	SmartSleeve
Время диагностики	15-25 мин/узел	До 2 мин/узел
Вероятность ошибки	~18% (визуальная оценка)	Менее 1%
Ресурс до сигнала	Расчётный (погрешность до 40%)	Фактический износ

Применение в высокоскоростных подвесках (до 25 000 об/мин) подтвердило корректность срабатывания индикатора при достижении точно рассчитанного предельного зазора. Технология исключает риск внезапного отказа из-за износа, критичный для вращающихся элементов.

Список источников

При подготовке статьи о применении подшипника 203 в высокоскоростных подвесках использовались специализированные технические документы и отраслевые исследования. Основное внимание уделялось параметрам работоспособности и эксплуатационным характеристикам компонента.

Следующие источники содержат нормативные требования, экспериментальные данные и инженерные рекомендации по работе подшипников в экстремальных условиях. Они включают как актуальные стандарты, так и профильные публикации ведущих производителей.

ГОСТ 8338-75. Подшипники шариковые радиальные однорядные. Технические условия
Каталог "Rolling Bearings" от SKF. Раздел: Стандартные радиальные шарикоподшипники
Исследование "Динамика высокоскоростных подвесных систем". ЦНИИТМАШ, 2021
ISO 15:2017. Rolling bearings – Radial bearings – Boundary dimensions, general plan
Технический отчёт FAG "Подшипниковые узлы для транспортного машиностроения"
Справочник "Расчёт и конструирование подшипниковых узлов" под ред. В.Н. Иванова
Журнал "Вестник машиностроения" №4, 2022. Статья: Тенденции в подвесочных системах
