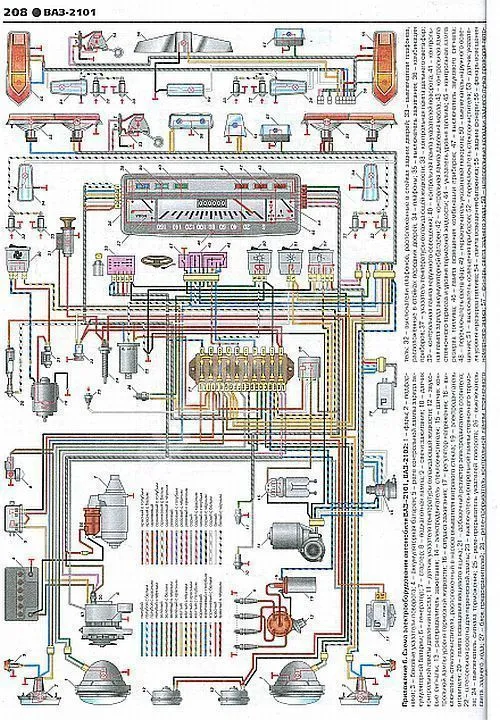

Схема электропроводки ВАЗ 2101 - понятное руководство
Статья обновлена: 18.08.2025
Электрооборудование "копейки" требует внимательного отношения - знание проводки критично для диагностики и ремонта.
Эта статья содержит практическую информацию о цветовой маркировке проводов, расположении реле и предохранителей.
Правильное понимание схемы избавит от ошибок при подключении оборудования или поиске неисправностей.
Поиск и устранение обрыва провода в цепи фары своими руками
Неисправность фары (ближний или дальний свет не включается) часто вызвана обрывом провода в цепи питания или "массы". Первичную диагностику выполняют проверкой исправности лампы, предохранителя и реле соответствующего света, а также чистоты и надежности контактов на клеммах аккумулятора.
Если базовые элементы исправны, переходят к поиску обрыва в проводке. Для работы потребуются: мультиметр (режим "прозвонки" или измерения сопротивления), контрольная лампа 12В с проводами, нож, изолента, термоусадка или новые клеммы, возможно, кусок монтажного провода сечением не менее 1.5 мм².
Поиск обрыва провода
Определение проблемного участка:
- Проверка напряжения на фишке фары: Включите зажигание и неисправный свет. Снимите разъем с неработающей фары. Острым щупом мультиметра (в режиме вольтметра постоянного тока 20V) или контрольной лампы коснитесь центрального контакта в разъеме (питание +12В). Второй щуп/провод контрольки – на надежное "массовое" соединение (кузов, аккумулятор "-").
- Интерпретация:
- Напряжение есть (контролька горит): Обрыв в цепи "массы" фары. Проверьте целостность коричневого провода от разъема фары до точки его крепления к кузову. Очистите точку контакта "массы" на кузове от грязи и окислов.
- Напряжения нет (контролька не горит): Обрыв в цепи питания (от монтажного блока до фары).
- Поиск обрыва на участке питания:
- Найдите соответствующий разъем в монтажном блоке (обычно за панелью предохранителей под капотом).
- Включите зажигание и неисправный свет. Проверьте наличие +12В на выводе этого разъема (щупом мультиметра/контрольки относительно "-" АКБ). Если напряжения нет – неисправность до блока (предохранитель, реле, выключатель).
- Если на разъеме блока напряжение есть, "прозвоните" мультиметром в режиме омметра цепь между этим выводом и центральным контактом разъема фары. Бесконечное сопротивление (обрыв) укажет на поврежденный провод.
Устранение обрыва
Соединение проводов:
- Обнаружение места повреждения: Внимательно осмотрите найденный неисправный провод по всей длине (особенно места перегибов у разъемов, возле подвижных элементов кузова, где провод может перетереться). Аккуратно сожмите и пошевелите провод – иногда обрыв локализуется по изменению показаний мультиметра при "прозвонке".
- Зачистка концов: Обрежьте поврежденный участок провода или найдите концы в месте обрыва. Зачистите изоляцию на концах соединяемых проводов на 15-20 мм.
- Надежное соединение:
- Скрутка + пайка (надежнее всего): Плотно скрутите зачищенные жилы. Пропаяйте соединение оловянно-свинцовым припоем с флюсом. Тщательно заизолируйте термоусадкой и сверху изолентой.
- Обжимная гильза: Вставьте зачищенные концы проводов в гильзу. Обожмите ее специальными клещами. Заизолируйте соединение.
- Изолирующие зажимы (Scotchlok): Допустимо для временного ремонта. Вставьте концы проводов в зажим и обожмите пассатижами. Заизолируйте.
- Проверка: Включите фару и убедитесь в ее работе. Проверьте надежность изоляции ремонтного участка.
Важно: При замене длинного участка провода используйте провод с таким же или большим сечением. Избегайте прокладки провода вблизи острых кромок и горячих деталей двигателя. Надежно закрепите жгут хомутами.
Проверка и замена предохранителей в монтажном блоке ВАЗ 2101
Монтажный блок предохранителей в ВАЗ 2101 расположен под приборной панелью со стороны водителя. Для доступа необходимо открыть пластмассовую крышку блока, отщелкнув фиксаторы пальцами. Внутри находятся плавкие вставки, защищающие основные электрические цепи автомобиля.
Каждый предохранитель соответствует конкретному оборудованию: фарам, стеклоочистителям, прикуривателю и другим системам. Номинал указан на корпусе элемента (5А, 7.5А, 10А, 20А) и продублирован на схеме под крышкой блока. Нарушение работы электроузла часто связано с перегоранием соответствующего предохранителя.
Порядок проверки и замены
- Выключите зажигание и снимите минусовую клемму с аккумулятора
- Извлеките подозрительный предохранитель специальными пластиковыми щипцами из комплекта блока
- Визуально осмотрите проволочную перемычку внутри корпуса:
- Исправный - цельная проволока
- Перегоревший - разорванная или оплавленная перемычка
- Подберите замену с идентичным номиналом. Установка вставки большего тока вызовет повреждение проводки
- Вставьте новый предохранитель до фиксации в посадочном гнезде
- Проверьте работу цепи после подключения АКБ
| Цвет корпуса | Номинальный ток | Защищаемые системы |
|---|---|---|
| Бежевый | 5А | Габариты, подсветка |
| Голубой | 7.5А | Указатели поворотов, ЗХ |
| Красный | 10А | Дворники, обогрев стекла |
| Желтый | 20А | Вентилятор отопителя |
Важно: При частом перегорании одного предохранителя диагностируйте цепь на короткое замыкание. Установка "жучков" вместо предохранителей недопустима - это приводит к возгоранию электропроводки. Всегда имейте в машине набор плавких вставок с разными номиналами.
Диагностика неисправностей цепи зажигания с помощью мультиметра
Проверка цепи зажигания мультиметром начинается с контроля напряжения питания катушки зажигания. Переключите прибор в режим измерения постоянного напряжения (DCV, 20 В), подключите красный щуп к клемме «+Б» катушки, черный – к массе двигателя. При включенном зажигании исправная цепь покажет 11.5-12.5 В. Отсутствие напряжения указывает на обрыв провода, неисправность замка зажигания или реле.
Далее проверьте сопротивление первичной обмотки катушки. Отсоедините провода от клемм «+Б» и «К», установите мультиметр в режим омметра (200 Ом). Подключите щупы к этим клеммам: нормальное сопротивление – 3-4 Ом. Высокое значение свидетельствует об обрыве обмотки, близкое к нулю – о межвитковом замыкании. Для вторичной обмотки подключите один щуп к клемме высокого напряжения, второй – к «+Б»: исправные показатели – 7-9 кОм.
Проверка распределителя зажигания
Убедитесь в целостности бегунка и крышки трамблера. Затем измерьте сопротивление центрального угольного контакта: установите мультиметр на 2 кОм, приложите щупы к контакту и корпусу – значение должно превышать 500 кОм. Сопротивление между контактами крышки распределителя – не менее 0.5 МОм.
- Проверка датчика Холла:
- Включите зажигание, измерьте напряжение между выводом «+» разъема датчика и массой – должно быть не менее 10 В.
- Прокрутите коленвал, контролируя сигнальный вывод: мультиметр в режиме DCV покажет колебания 0-12 В.
- Тест высоковольтных проводов:
- Измерьте сопротивление каждого провода в режиме 20 кОм – допустимый диапазон 3-10 кОм.
- Показания свыше 15 кОм или «бесконечность» требуют замены провода.
| Элемент | Режим мультиметра | Нормальные значения |
|---|---|---|
| Катушка (первичная обмотка) | 200 Ом | 3-4 Ом |
| Катушка (вторичная обмотка) | 20 кОм | 7-9 кОм |
| Высоковольтный провод | 20 кОм | 3-10 кОм |
| Крышка трамблера | 2000 кОм | >500 кОм (центральный контакт-корпус) |
Важно! Перед диагностикой убедитесь в исправности предохранителей цепи зажигания (обычно F5, F9 в монтажном блоке) и надежности контактов массы. Проверку сопротивлений выполняйте при отключенном аккумуляторе.
