Подшипник 6204 - характеристики, где используют, как выбрать

Статья обновлена: 18.08.2025

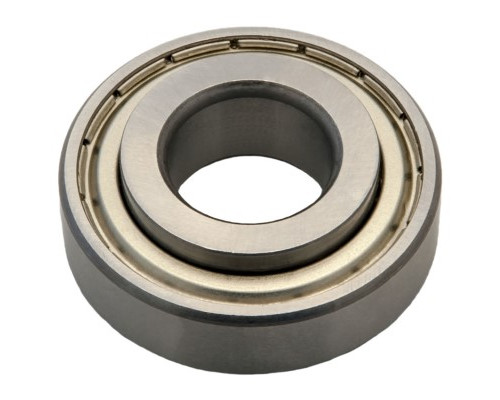

Подшипник качения 6204 – один из наиболее распространённых и востребованных стандартных узлов в современной промышленности и технике.

Его универсальные размеры, высокая надёжность и отработанная конструкция делают его ключевым компонентом в самых разных механизмах.

Знание особенностей его устройства, сфер применения и способов оптимального поиска необходимо инженерам, технологам и специалистам по закупкам для обеспечения бесперебойной работы оборудования.

Габаритные размеры и вес подшипника 6204 по ГОСТ 8338

Подшипник шариковый радиальный однорядный 6204 регламентирован ГОСТ 8338-75, который устанавливает его основные геометрические параметры и массу. Стандарт гарантирует полную взаимозаменяемость изделия с международными аналогами серии 6204 по ISO 15:1998.

Конструкция подшипника характеризуется следующими базовыми размерами и весом, обязательными для соблюдения всеми производителями. Указанные параметры обеспечивают корректную установку в посадочные места и расчет нагрузок.

Параметр	Обозначение	Значение	Единица измерения
Внутренний диаметр	d	20	мм
Наружный диаметр	D	47	мм
Ширина	B	14	мм
Радиус закругления	r	1.0	мм
Масса	-	≈0.11	кг

Указанный радиус закругления r определяет минимальный размер галтели на валу и в корпусе. Допустимые отклонения размеров регламентируются ГОСТ 520-2011, что гарантирует совместимость с сопрягаемыми деталями.

Допустимые радиальные и осевые нагрузки для 6204

Статическая грузоподъёмность (C₀) подшипника 6204 составляет 6,65 кН, что определяет предельную нагрузку при неподвижном вале или очень медленном вращении. Динамическая грузоподъёмность (C) равна 12,7 кН и характеризует допустимую радиальную нагрузку при номинальном сроке службы в 1 млн оборотов. Эти значения регламентированы стандартом ISO 281 и обеспечивают базовый расчётный ресурс.

Осевые нагрузки для радиального шарикоподшипника 6204 строго ограничены. Допустимая осевая нагрузка не должна превышать 25-30% от статической радиальной грузоподъёмности (∼1,66–2,0 кН). Превышение этого порога вызывает неравномерное распределение шариков, перекос сепаратора и ускоренный износ. Для комбинированных нагрузок применяют формулу эквивалентной динамической нагрузки P = X·F_r + Y·F_a, где коэффициенты X и Y зависят от соотношения F_a/F_r.

Ключевые параметры нагрузок

Динамическая радиальная нагрузка (C)	12,7 кН
Статическая радиальная нагрузка (C₀)	6,65 кН
Макс. допустимая осевая нагрузка	1,66–2,0 кН
Оптимальное соотношение F_a/F_r	≤ 0,5

Критические факторы влияния:

Температура эксплуатации: нагрев свыше +150°C снижает несущую способность
Скорость вращения: высокие обороты уменьшают допустимую осевую нагрузку
Тип смазки: консистентные смазки ограничивают тепловыделение при комбинированных нагрузках

При проектировании узлов с подшипником 6204 обязательно учитывают коэффициент запаса нагрузки s₀ = C₀/F_r. Для стандартных условий s₀ ≥ 2,5, а для ударных нагрузок или высоких вибраций – не менее 3,5. Осевые усилия допустимы только при одновременном действии достаточной радиальной нагрузки, обеспечивающей стабильный контакт тел качения с дорожками.

Основные узлы применения: электродвигатели и насосы

Подшипник 6204 благодаря своим характеристикам – среднему размеру (20×47×14 мм), закрытой конструкции (чаще 2RS или ZZ), умеренной динамической грузоподъемности (12.7 кН) и способности работать на средних и высоких скоростях – стал практически универсальным решением для роторных узлов в массовой промышленной технике. Его надежность и доступность обеспечили доминирующее положение в двух ключевых областях.

Основной объем поставок 6204 приходится на производителей электродвигателей и насосов различного назначения. В этих агрегатах он несет критическую функциональную нагрузку, обеспечивая свободное вращение валов при постоянных механических и температурных нагрузках. Стандартизация типоразмера позволяет легко находить замену и сокращает логистические издержки при ремонте.

Типовые применения подшипника 6204

Электродвигатели переменного тока (АИР): Устанавливается на валах ротора малой и средней мощности (0.25-3.0 кВт) в асинхронных двигателях общего назначения для станков, вентиляторов, компрессоров.
Центробежные насосы: Опорный подшипник вала рабочего колеса в циркуляционных, водяных, дренажных насосах бытового и промышленного использования.
Моноблочные насосные агрегаты: Используется в опорах общего вала электродвигателя и насоса, где критична виброустойчивость.
Вентиляторы и вытяжки: Базовая опора для валов крыльчаток в системах вентиляции, охлаждения электрощитов, климатической технике.
Малые редукторы: Применяется в быстроходных ступенях редукторов общего машиностроения как радиальная опора.

Узел	Особенности работы 6204	Тип защиты
Ротор электродвигателя	Постоянные радиальные нагрузки, высокая частота вращения (до 10 000 об/мин)	2RS (двусторонний контактный сальник)
Вал центробежного насоса	Комбинированные нагрузки, контакт с влагой/парой, вибрации	2RS или ZZ (металлический экран)

При поиске аналога или замены 6204 в этих узлах обязательно учитывают тип уплотнения (RS, ZZ, открытый), класс точности (стандартно P0) и материал сепаратора (чаще стальной штампованный). Использование подшипника с неподходящим уплотнением в насосе или двигателе – частая причина преждевременного выхода узла из строя.

Правила установки подшипника 6204 в корпус с натягом

Монтаж подшипника 6204 с натягом по наружному диаметру требует строгого соблюдения технологических норм для предотвращения деформации колец, перегрева и преждевременного выхода узла из строя. Натяг обеспечивает неподвижную посадку наружного кольца в корпусе, что критично при переменных нагрузках и вибрациях.

Перед установкой убедитесь в соответствии посадочного размера корпуса (Ø47 мм для 6204) и требуемого натяга согласно расчетам. Поверхности корпуса и подшипника должны быть чистыми, без задиров и коррозии. Обязательно проверьте перпендикулярность посадочного торца корпуса относительно оси отверстия.

Ключевые правила монтажа

Запрессовка через оправку – усилие прикладывайте исключительно к наружному кольцу подшипника с помощью монтажной втулки. Ударная нагрузка на внутреннее кольцо или сепаратор недопустима.
Контроль соосности – фиксируйте подшипник в начальном положении, избегая перекоса. Используйте направляющие втулки для точного входа в посадочное отверстие.
Термический метод – при натягах свыше 20 мкм нагревайте корпус до 80-100°C. Запрещено прямое нагревание подшипника открытым пламенем.
Равномерное усилие – применяйте пресс с динамометром или гидравлический съемник. Скорость запрессовки: 2-5 мм/с.

Тип нагрузки	Рекомендуемый натяг (мм)	Способ установки
Легкая (статическая)	0,005–0,015	Ручной пресс
Умеренная (вращающаяся)	0,015–0,025	Гидравлический пресс
Тяжелая (ударная)	0,025–0,040	Нагрев корпуса + пресс

После установки проверьте свободное вращение внутреннего кольца – легкое сопротивление допустимо, заклинивание указывает на чрезмерный натяг или деформацию. Для корпусов из алюминиевых сплавов уменьшайте натяг на 15-20% относительно стальных.

Расшифровка маркировки и поиск импортных аналогов

Маркировка 6204 содержит ключевую информацию о типе и размерах подшипника. Основные цифры обозначают: "6" – радиальный шарикоподшипник однорядного типа, "2" – серия диаметров (легкая), "04" – код внутреннего диаметра (04×5=20 мм). Отсутствие дополнительных символов указывает на стандартное исполнение: класс точности 0 (нормальный), зазор C0, без спецтребований к материалам или смазке.

При замене на импортные аналоги необходимо сопоставлять не только базовые размеры, но и технические характеристики: грузоподъемность, предельные обороты, тип сепаратора. Для 6204 критичны внутренний диаметр 20 мм, внешний 47 мм и ширина 14 мм. Рекомендуется учитывать производителя и условия эксплуатации – некоторые аналоги могут иметь улучшенные параметры за счет материалов или конструкции.

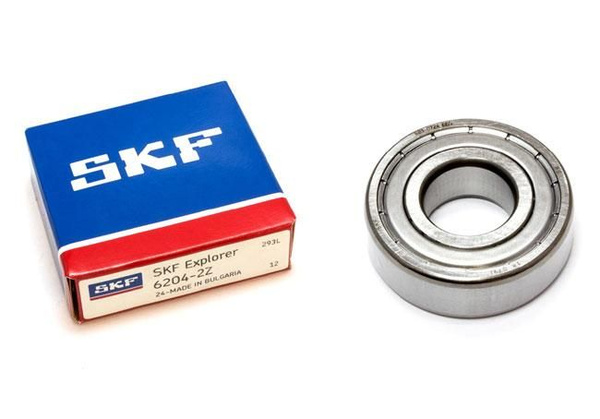

Эквиваленты подшипника 6204 у ведущих производителей

Производитель	Маркировка	Особенности
SKF (Швеция)	6204-2RSH	Двусторонние уплотнения, термостойкая смазка
FAG (Германия)	6204-C	Увеличенный радиальный зазор
NSK (Япония)	6204ZZ	Металлические щиты, повышенная износостойкость
Timken (США)	6204-2RS	Резиновые уплотнения, универсальное применение

При поиске аналогов используйте международные стандарты ISO 15:2017, регулирующие габариты подшипников. Убедитесь в соответствии:

Диаметров (d=20 мм, D=47 мм)
Ширины (B=14 мм)
Угловой контактной способности

Для нестандартных условий учитывайте дополнительные параметры:

Класс точности (P0, P6, P5)
Тип защиты (ZZ – металл. щит, 2RS – резин. уплотнение)
Рабочий температурный диапазон
Допустимые радиальные/осевые нагрузки

Проверка состояния и замена изношенного подшипника 6204

Определение степени износа подшипника 6204 требует комплексной диагностики. Основные признаки неисправности включают повышенный шум (гул, скрежет), вибрацию узла, локальный нагрев корпуса выше 70°C и люфт вала при ручной проверке. Для точной оценки необходимо демонтировать подшипник, очистить от смазки и провести визуальный осмотр.

Критическими дефектами считаются: сколы колец или тел качения, глубокие задиры на дорожках, раковины от усталости металла, коррозионные поражения и разрушение сепаратора. При обнаружении одного из этих повреждений подшипник подлежит немедленной замене. Мелкие царапины или допустимый равномерный износ могут допускать временную эксплуатацию с усиленным контролем.

Процедура замены подшипника 6204

Этапы демонтажа и установки:

Подготовка инструментов: съемник для подшипников, оправка для запрессовки, термопечь (для нагрева нового подшипника), чистая ветошь.
Демонтаж старого подшипника:
- Фиксация вала в тисках через мягкие прокладки
- Аккуратное снятие стопорных колец или шайб
- Применение съемника с равномерным усилием на внутреннее кольцо
Подготовка посадочных мест: зачистка вала и корпуса от загрязнений, проверка размеров на соответствие допускам (вал Ø20 мм, отверстие Ø47 мм).
Монтаж нового подшипника:
- Нагрев подшипника до 80-90°C для термоусадки на вал
- Запрессовка только через оправку, передающую усилие на прилегающее кольцо (при посадке на вал – на внутреннее, в корпус – на наружное)
- Контроль параллельности посадки
Финишные операции: установка стопорных элементов, заполнение смазкой на 30% объема (для шарикоподшипников), пробный запуск с проверкой температуры и шума.

Важно: При сборке исключайте ударные нагрузки и перекосы. Используйте смазки, рекомендованные производителем оборудования (литиевые, полиуретановые). Для ответственных узлов выполняйте калибровку вала после замены.

Параметр контроля	Норма для нового подшипника	Критическое значение
Радиальный люфт	0.01-0.02 мм	≥ 0.1 мм
Температура работы	+40...+60°C	≥ +80°C
Уровень шума	Равномерный гул	Локальные стуки/визг
