Подшипник первичного вала КПП - назначение и неисправности

Статья обновлена: 18.08.2025

Первичный вал коробки передач – критически важный компонент, передающий крутящий момент от двигателя к трансмиссии. Его стабильная работа напрямую зависит от состояния опорных подшипников.

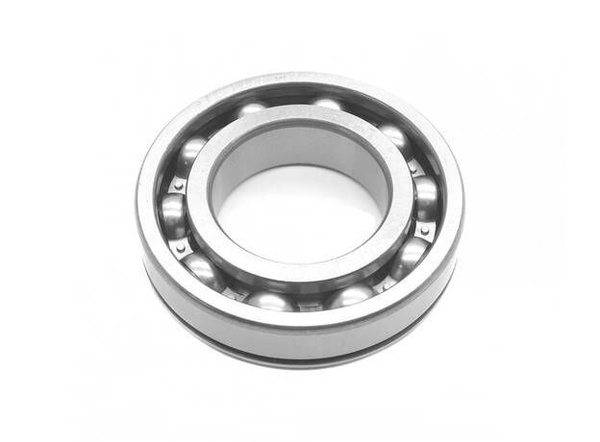

Подшипник первичного вала обеспечивает минимальное трение при вращении вала, воспринимает радиальные и осевые нагрузки, сохраняет точное положение деталей в корпусе КПП. От его исправности зависит плавность переключения передач, уровень шума и ресурс всей коробки.

Выход из строя этого узла приводит к вибрациям, гулу, затрудненному включению скоростей и полному отказу трансмиссии. Конструктивные особенности подшипника определяют надежность первичного вала в различных условиях эксплуатации.

Типичные признаки неисправности подшипника первичного вала

Характерный гул или вой, доносящийся из области коробки передач, является первичным индикатором проблем с подшипником первичного вала. Звук заметно усиливается при повышении оборотов двигателя на нейтральной передаче и может временно пропадать или изменять тональность при выжиме сцепления.

Вибрации, ощущаемые на рычаге переключения передач или кузове автомобиля при работающем двигателе (особенно на холостых оборотах), сигнализируют о критическом износе подшипника. Вибрации часто сопровождаются металлическим лязгом или стуком при сбросе газа или резком нажатии на педаль акселератора.

Дополнительные симптомы

При прогрессировании неисправности проявляются более серьезные признаки:

Затрудненное включение передач: Возникают рывки, скрежет или сопротивление при попытке переключения, особенно на первой и задней передаче.
Утечка трансмиссионного масла: Разрушение подшипника может повредить сальники или корпус КПП, приводя к появлению масляных пятен под автомобилем.
Люфт первичного вала: При визуальном осмотре (если доступ возможен) или по ощутимым биениям на сцеплении выявляется чрезмерный радиальный или осевой зазор вала.
Резкое ухудшение симптомов: Гул перерастает в грохот, вибрации становятся постоянными и интенсивными, появляется запах горелой смазки или металла - это свидетельствует о предсмертном состоянии подшипника и риске заклинивания.

Симптом	Условия проявления	Причина
Гул/Вой	Нейтраль, высокие обороты	Разрушение дорожек качения
Вибрация на ручке КП	Холостой ход, работа на месте	Дисбаланс вала из-за люфта
Скрежет передач	Переключение (1/R)	Смещение вала, нарушение зацепления
Масляная течь	Постоянно, после остановки	Повреждение сальника/корпуса

Причины преждевременного износа подшипника первичного вала КПП

Подшипник первичного вала является критически важным элементом коробки передач, обеспечивая точное позиционирование и свободное вращение вала под нагрузкой. Его преждевременный выход из строя ведет к серьезным поломкам трансмиссии и дорогостоящему ремонту.

Ранний износ этого подшипника не происходит без причины; он всегда является следствием воздействия одного или нескольких неблагоприятных факторов, нарушающих нормальные условия его работы. Понимание этих причин необходимо для профилактики и правильной диагностики.

Основные группы причин преждевременного износа

Эксплуатационные факторы:

Недостаточный уровень масла в КПП: Приводит к масляному голоданию подшипника, нарушению смазки и работе в условиях повышенного трения.
Использование некондиционного или неподходящего трансмиссионного масла: Масло с неправильной вязкостью, утратившее свойства или не соответствующее спецификациям производителя не обеспечивает необходимой защитной пленки.
Систематические перегрузки трансмиссии: Постоянная работа на пределе возможностей (буксировка тяжелых прицепов, агрессивная езда, частые резкие старты) создает экстремальные нагрузки на подшипник.
Длительное движение с выжатым сцеплением: Вызывает ненужное вращение первичного вала и подшипника без передачи крутящего момента, что может способствовать усталостному изнашиванию.
Частая езда "внатяг": Движение на слишком высокой передаче для текущей скорости и нагрузки вызывает вибрации и ударные нагрузки в трансмиссии.
Регулярное попадание воды или абразивных частиц в масло КПП: Происходит из-за повреждений сальников, картера или негерметичности корпуса КПП, приводит к коррозии и абразивному износу.

Проблемы, связанные с сопряженными деталями:

Износ или повреждение посадочных мест под подшипник: Деформация или выработка в картере КПП или на самом валу нарушает правильную посадку и соосность подшипника.
Деформация первичного вала: Даже незначительный изгиб вала создает эксцентриситет, вызывающий вибрации и неравномерную нагрузку на тела качения и дорожки подшипника.
Неправильная затяжка или износ стопорных деталей: Ослабление гайки вала или разрушение стопорного кольца приводят к осевому люфту вала, что губительно для подшипника.
Повреждение или износ смежных подшипников: Неисправность других опор вала (например, подшипника вторичного вала или дифференциала) увеличивает нагрузку на подшипник первичного вала и нарушает соосность.

Ошибки ремонта и обслуживания:

Неправильная установка подшипника: Применение ударного монтажа без оправки, перекос при запрессовке, загрязнение подшипника во время установки.
Использование некачественного или неподходящего подшипника: Установка дешевых аналогов, не соответствующих оригиналу по точности, материалу или типу.
Нарушение технологии сборки КПП: Неправильная регулировка осевых зазоров, затяжки крепежа, установка уплотнителей.
Несвоевременная замена масла и фильтра (если предусмотрен): Старое масло содержит продукты износа и теряет смазывающие свойства.

Тип повреждения подшипника	Характерные признаки	Возможные причины
Абразивный износ	Задиры, царапины на дорожках и телах качения	Загрязнение масла абразивом, вода в масле, использование неподходящего масла
Усталостное выкрашивание	Раковины, шелушение на дорожках качения	Перегрузки, вибрации, некачественный металл подшипника, усталость от длительной работы
Коррозия	Ржавчина, точечные выбоины на поверхностях	Попадание воды в масло, длительные простои, конденсат, агрессивные примеси в масле
Оплавление (задиры)	Локальное схватывание металла, синеватый оттенок	Масляное голодание, экстремальные перегрузки, недостаточная вязкость масла
Разрушение сепаратора	Трещины, сколы на сепараторе, заклинивание тел качения	Вибрации, перекосы, экстремальные обороты, некачественный материал сепаратора

Диагностика шумов подшипника первичного вала КПП

Шум подшипника первичного вала проявляется при работающем двигателе на холостом ходу в нейтральном положении КПП. Характерный признак – изменение или исчезновение звука при выжиме педали сцепления: гул ослабевает либо полностью пропадает из-за разгрузки подшипника.

Интенсивность шума возрастает пропорционально оборотам двигателя. При прогрессировании износа звук приобретает металлический оттенок, сопровождается вибрацией на рычаге КПП. В критических случаях появляются щелчки или хруст при переключении передач из-за осевого биения вала.

Методика идентификации неисправности

Режим работы	Характер шума	Диагностический признак
Холостой ход (нейтраль)	Постоянный гул/вой	Звук исчезает при выжатом сцеплении
Плавный разгон (1-3 передача)	Нарастающий свист	Усиливается при нагрузке на трансмиссию
Торможение двигателем	Вибрация + скрежет	Локализация в передней части КПП

Этапы проверки:

Стендовая диагностика с использованием стетоскопа – сравнение амплитуды звука на картере КПП и блоке цилиндров
Контроль осевого люфата вала при демонтированной КПП (допуск не более 0.05 мм)
Анализ металлической стружки в трансмиссионном масле с помощью магнитного щупа

Важно исключить схожие по симптомам неисправности: износ подшипников выжимного механизма сцепления, дисбаланс маховика или дефекты шестерен вторичного вала. Окончательный вердикт выносится после разборки КПП с визуальным контролем дорожек качения и сепаратора.

Необходимые инструменты для замены подшипника первичного вала КПП

Замена подшипника первичного вала требует тщательной подготовки инструментов. Отсутствие нужного оборудования усложнит демонтаж и сборку узлов.

Использование специализированных приспособлений минимизирует риск повреждения компонентов КПП. Все инструменты должны быть исправны и соответствовать размерам крепежа.

Основной ручной инструмент:

Набор рожковых и торцевых ключей (размеры 10-19 мм)
Головки с трещоткой и удлинителями
Динамический ключ для точной затяжки
Молотки: резиновый и металлический
Отвёртки (крестовые и шлицевые)
Пассатижи и кусачки

Специализированные приспособления:

Съемник стопорных колец
Универсальный съемник подшипников (типа "лапа")
Гидравлический пресс (20-30 тонн)
Набор оправок для запрессовки
Съемник шкива коленвала (при необходимости демонтажа сцепления)

Вспомогательное оборудование:

Подъёмное устройство	Телескопическая трансмиссионная стойка
Фиксаторы	Стопор маховика, контры гаек
Измерительные	Индикаторная стойка, микрометр

Последовательность демонтажа коробки передач для доступа к подшипнику первичного вала

Перед началом работ убедитесь в наличии необходимого инструмента, защитных средств и свободного пространства вокруг автомобиля. Зафиксируйте транспортное средство на ровной поверхности стояночным тормозом и противооткатными упорами под колесами.

Отсоедините клемму "минус" от аккумуляторной батареи для исключения коротких замыканий и случайного запуска двигателя. Слейте трансмиссионное масло из картера коробки передач в подготовленную емкость через сливное отверстие.

Основные этапы демонтажа

Демонтаж навесных элементов:
- Снимите стартер, отсоединив электрические разъемы и крепежные болты
- Отсоедините тросы/тяги привода переключения передач и сцепления
- Отсоедините датчики скорости и заднего хода, разъемы проводов
Подготовка силового агрегата:
- Установите опору двигателя через деревянный брусок для предотвращения провисания
- Открутите болты крепления кронштейна КПП к блоку двигателя
- Отсоедините шарниры равных угловых скоростей (ШРУСы) от фланцев коробки
Фиксация и поддержка:
- Расположите трансмиссионный домкрат или тележку под картером КПП
- Слегка приподнимите домкратом коробку для снятия нагрузки с креплений
Отсоединение от двигателя:
- Поочередно выкрутите все болты крепления коробки к блоку цилиндров
- Оставьте 2-3 направляющих болта для фиксации в начальном положении
Демонтаж коробки:
- Аккуратно сдвиньте КПП вдоль оси первичного вала для отсоединения от шпилек
- Контролируйте положение коробки, не допуская перекоса и заклинивания
- Опустите коробку передач на домкрате и выкатите из-под автомобиля

После демонтажа закрепите коробку на верстаке для последующей разборки. Для доступа непосредственно к подшипнику первичного вала потребуется снять картер сцепления и демонтировать корзину сцепления с маховиком.

Снятие старого подшипника с первичного вала КПП

Подготовьте необходимые инструменты: съемник для внутренних подшипников, молоток, оправку или выколотку из мягкого металла, тиски. Убедитесь в наличии доступа к подшипнику после демонтажа коробки передач и снятия сцепления. Очистите вал от грязи и остатков смазки в зоне работ.

Наденьте защитные очки и перчатки. Зафиксируйте первичный вал в тисках через мягкие прокладки, избегая деформации шлицов или шестерен. Проверьте отсутствие стопорных колец или шайб, которые необходимо снять перед извлечением подшипника.

Пошаговый процесс демонтажа

Подберите съемник по диаметру внутренней обоймы подшипника. Лапки инструмента должны плотно охватывать кольцо, не касаясь вала.
Затяните центральный винт съемника до упора, создав равномерное давление. При заклинивании обработайте стык проникающей смазкой (WD-40).
Наносите короткие удары молотком по съемнику через медную выколотку, чередуя стороны. Направление силы – строго вдоль оси вала.

При отсутствии съемника используйте альтернативный метод:

Установите две выколотки диаметром 6-8 мм с противоположных сторон подшипника
Попеременно наносите легкие удары, контролируя параллельность схода
Запрещается бить по наружному кольцу или корпусу подшипника!

Проблема	Решение
Подшипник не снимается после прогрева	Нагрейте внутреннюю обойму строительным феном до 150°C
Риск повреждения вала	Используйте разделительную пластину толщиной 0.5 мм между съемником и валом

После демонтажа осмотрите посадочное место на валу. Зачистите задиры мелкой наждачной бумагой, удалите остатки ржавчины. Утилизируйте старый подшипник – повторная установка недопустима.

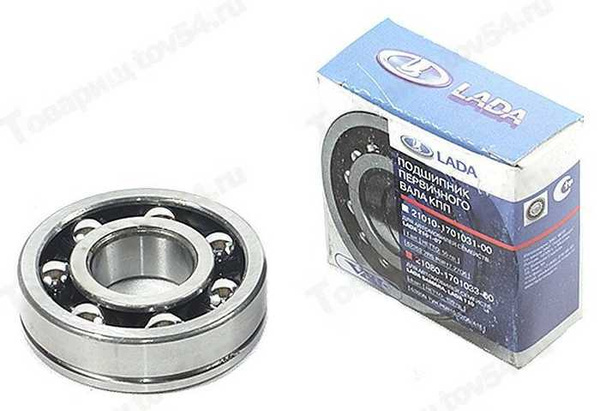

Критерии выбора нового подшипника первичного вала КПП

Точное соответствие типоразмеру и конструкции демонтированного подшипника является обязательным условием. Необходимо сверить маркировку на корпусе старого узла или использовать официальные технические параметры транспортного средства из руководства по ремонту. Отклонения в габаритах (внутренний/внешний диаметр, ширина) или конструктивных особенностях (количество роликов, сепаратор) приведут к некорректной работе и ускоренному износу.

Качество изготовления и бренд напрямую влияют на ресурс. Рекомендуется выбирать продукцию производителей, специализирующихся на узлах трансмиссии (SKF, FAG, NSK, NTN). Подделки не обеспечивают требуемой точности геометрии и твердости металла, что провоцирует вибрации и преждевременное разрушение. Оригинальные запчасти от автоконцерна гарантируют полную совместимость, но стоят существенно дороже.

Ключевые параметры при подборе

Тип подшипника: радиально-упорные роликовые (конические) модели распространены для первичных валов из-за способности воспринимать осевые и радиальные нагрузки. Реже применяются шариковые радиальные или игольчатые варианты – их установка допустима только при соответствии спецификации.
Класс точности: для КПП критичен класс P6 (нормальный) или выше (P5, P4). Более низкий класс увеличивает люфты, вызывая шумы и удары при переключении передач.
Материал сепаратора: латунь или полиамид устойчивее к ударным нагрузкам и высоким оборотам, чем штампованные стальные аналоги.

Условия эксплуатации диктуют дополнительные требования. Для спортивных авто или тяжелого режима работы предпочтительны модели с термостойкими смазками (до +200°C) и усиленными дорожками качения. В регионах с высокой влажностью или при агрессивном стиле вождения рекомендуются подшипники с антикоррозионным покрытием.

Критерий	Рекомендация	Риск при нарушении
Динамическая грузоподъемность	Должна соответствовать или превышать значение старого узла	Деформация тел качения, заклинивание
Посадочные размеры	Допуск ±0.01 мм по диаметру/ширине	Биение вала, перегрев, утечки масла
Рабочий зазор (C3/C4)	Указан в каталогах производителя КПП	Перегрев (малый зазор) или стук (большой зазор)

Обязательная проверка перед монтажом включает ручное проворачивание кольца (ход должен быть плавным, без заеданий и шумов) и осмотр уплотнений. Наличие заводской смазки и защитной транспортировочной упаковки косвенно подтверждает сохранность изделия.

Установка нового подшипника: монтажные нюансы и запрессовка

Перед монтажом новой детали критически важно проверить состояние посадочных мест на валу и в картере коробки передач. Все поверхности должны быть чистыми, без задиров, коррозии или следов износа. Обязательно удалите остатки старого смазочного материала, металлическую стружку и абразивные частицы с помощью ветоши и очистителя.

Нанесите тонкий слой трансмиссионного масла или специальной монтажной пасты на рабочую поверхность нового подшипника и посадочную зону. Это обеспечит начальную смазку и облегчит запрессовку. Убедитесь, что маркировка на подшипнике (тип, производитель, допуски) соответствует спецификации производителя КПП.

Технология запрессовки

При установке строго соблюдайте ориентацию подшипника: сепаратор с элементами качения должен быть обращен в сторону приложения нагрузки (обычно – к картеру КПП). Неправильная установка вызовет мгновенное разрушение детали. Для запрессовки используйте:

Специальную оправку с направляющей втулкой
Гидравлический пресс с регулируемым усилием
Универсальный съемник с адаптером (при отсутствии пресса)

Запрещено наносить удары непосредственно по кольцам подшипника молотком или использовать кустарные приспособления! Прикладывайте усилие только к наружному или внутреннему кольцу в зависимости от типа посадки:

Тип посадки	Усилие прилагается к	Контрольный параметр
В картер КПП	Наружному кольцу	Посадка до упора в буртик
На первичный вал	Внутреннему кольцу	Стопорное кольцо должно сесть в канавку

После монтажа проверьте:

Отсутствие перекоса – кольца должны быть параллельны посадочным плоскостям
Свободу вращения вала (без заеданий и люфта)
Надежность фиксации стопорных элементов

Перед окончательной сборкой КПП удостоверьтесь, что защитные заглушки подшипника не повреждены, а смазочные каналы блока остаются свободными.

Особенности сборки КПП после замены подшипника первичного вала

Замена подшипника первичного вала требует строгого соблюдения технологии сборки коробки передач. Пренебрежение ключевыми этапами ведет к ускоренному износу компонентов, вибрациям или полному выходу агрегата из строя. Особое внимание уделяется чистоте, правильной установке новых деталей и контролю зазоров.

Перед сборкой необходимо убедиться в отсутствии повреждений на посадочных местах валов и картера КПП. Поверхности тщательно очищаются от старого герметика, стружки и загрязнений. Новый подшипник запрессовывается с использованием оправки, исключающей перекосы и передачу усилия через тела качения.

Критические этапы и требования

Основные нюансы при сборке:

Контроль осевого люфта первичного вала: После установки вала с новым подшипником замеряется осевой зазор щупом или индикатором. Превышение допустимого значения (обычно 0.05-0.15 мм) требует подбора упорных шайб или замены подшипника.
Предварительный натяг подшипников вторичного вала: Регулируется подбором толщины регулировочного кольца (или прокладок) между картером и крышкой подшипника. Недостаточный натяг вызывает шум, избыточный – перегрев и заклинивание.
Смазка: Посадочные места валов и шлицы обрабатываются трансмиссионным маслом. Сам подшипник первичного вала смазывается только при наличии специальных каналов для подачи масла (в противном случае – установка всухую).

Сборка синхронизаторов и вилок переключения выполняется в строгом соответствии с метками, нанесенными при разборке. Фиксаторы штоков должны быть новыми.

Контролируемый параметр	Инструмент	Допустимый диапазон
Осевой люфт первичного вала	Индикатор часового типа / Щуп	0.05 - 0.15 мм (уточнять по мануалу)
Момент проворачивания собранного вала	Динамометрический ключ (на хвостовике)	0.3 - 1.0 Н·м (без сальников и шестерен)
Толщина регулировочного кольца вторичного вала	Спец. оправка, микрометр	Расчетная (по формуле/таблице в мануале)

После установки картеров стягивание болтов производится крест-накрест с указанным моментом затяжки. Обязательна проверка плавности вращения валов рукой на всех этапах сборки и заполнение КПП свежим маслом требуемой спецификации перед запуском.
