Критерии подбора реле стеклоподъемника для автомобиля

Статья обновлена: 18.08.2025

Реле стеклоподъемника – критически важный компонент электрооборудования автомобиля. Этот небольшой элемент управляет подачей тока на двигатели стеклоподъемников, обеспечивая их корректную работу при подъеме и опускании стекол.

Неправильный выбор реле грозит серьезными проблемами: от отказа стеклоподъемников и перегорания контактов до повреждения проводки и блока управления. Неисправное реле способно вывести из строя дорогостоящие моторы или создать угрозу возгорания.

Учитывая разнообразие моделей и специфику подключения в разных автомобилях, выбор подходящего реле требует понимания ключевых характеристик. В статье рассмотрим основные критерии выбора – от электрических параметров до конструктивных особенностей.

Основные признаки неисправности реле стеклоподъемника

Реле стеклоподъемника управляет подачей тока на электродвигатель, и его выход из строя приводит к полному или частичному отказу работы окна. Определить проблему можно по характерным симптомам, проявляющимся при попытке поднять или опустить стекло.

Неисправность реле часто маскируется под другие поломки (например, сгоревший моторчик или обрыв проводки), но имеет специфические признаки, связанные именно с управлением электрической цепью. Важно проверить его работоспособность до замены других компонентов.

Ключевые симптомы нерабочего реле

Полное отсутствие реакции стеклоподъемника при нажатии кнопки (ни звука, ни движения), при этом остальные окна работают нормально.
Окно двигается только в одном направлении (например, опускается, но не поднимается, или наоборот), что указывает на сгорание одной контактной группы внутри реле.
Необходимость многократных нажатий кнопки для срабатывания механизма или спорадическое включение/выключение двигателя во время движения стекла.
Щелчки реле без запуска двигателя – слышны характерные звуки срабатывания, но стекло не движется.
Запах горелой пластмассы или перегрев блока реле при попытке воспользоваться стеклоподъемником.

Симптом	Возможная причина в реле
Стекло не реагирует на кнопку	Обрыв катушки, окисление/отгорание силовых контактов, потеря контакта в разъеме
Движение только в одну сторону	Сгорание одной пары контактов, отвечающих за смену полярности
Прерывистая работа	Подгорание контактов, нарушение пайки внутри корпуса реле

Важно: Перед заменой реле исключите простые причины: перегоревший предохранитель, окисленные клеммы аккумулятора, неисправность самой кнопки управления или обрыв проводов в гофре двери. Проверку реле мультиметром (на сопротивление катушки и "прозвонку" контактов при подаче напряжения) рекомендуется доверить специалисту.

Как проверить реле стеклоподъемника мультиметром

Для проверки реле стеклоподъемника потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Снимите реле с блока предохранителей, предварительно отключив минусовую клемму АКБ для безопасности. Очистите контакты реле от окислов.

Изучите маркировку на корпусе реле для идентификации контактов: управляющая цепь (катушка) обозначается цифрами 85 и 86, силовые контакты – 30 (общий), 87a (нормально замкнутый) и 87 (нормально разомкнутый). В 4-контактных реле контакт 87a отсутствует.

Проверка катушки управления

Установите мультиметр в режим измерения сопротивления (200-2000 Ом). Подсоедините щупы к выводам 85 и 86:

Исправная катушка покажет сопротивление 50-120 Ом (точное значение уточняйте в спецификации реле).
Обрыв – бесконечное сопротивление (OL/1 на экране).
Короткое замыкание – сопротивление близкое к 0 Ом.

Проверка силовых контактов:

Переведите мультиметр в режим прозвонки.
Без подачи напряжения на катушку (85-86):
- Контакты 30 и 87a должны звониться (замкнуты).
- Контакты 30 и 87 – разомкнуты (нет сигнала).
Подайте напряжение 12В на катушку (от АКБ через провода):
- Контакты 30 и 87 должны замкнуться (звонок/0 Ом).
- Контакты 30 и 87a – разомкнуться (нет сигнала).

Состояние реле	Контакты 30-87a	Контакты 30-87
Без напряжения	Замкнуты	Разомкнуты
С напряжением 12В	Разомкнуты	Замкнуты

Отсутствие переключений, обрыв или постоянное замыкание контактов указывает на неисправность реле. При замене используйте реле с идентичными параметрами: напряжение катушки (12В), ток коммутации (20-30А) и схемой расположения контактов.

Определение типа реле по конструкции двери

Конструкция двери автомобиля напрямую влияет на тип применяемого реле стеклоподъемника и место его установки. Существуют две основные схемы организации управления стеклоподъемниками, определяющие выбор реле.

Ключевым фактором является наличие или отсутствие в самой двери электронного блока управления (БУ) стеклоподъемниками. Этот момент определяет, где будет установлено реле и какие требования к нему предъявляются.

Тип 1: Двери со встроенным блоком управления (модулем)

Во многих современных автомобилях, особенно среднего и премиального класса, внутри двери устанавливается отдельный электронный блок (модуль), отвечающий за управление стеклоподъемником, центральным замком, подсветкой и другими функциями. В таких системах:

Реле интегрировано в модуль: Реле стеклоподъемника является частью этого блока управления и обычно представляет собой миниатюрное электромеханическое или твердотельное реле, распаянное на плате модуля.
Замена отдельно невозможна: При выходе реле из строя, как правило, требуется замена всего блока управления дверью целиком. Отдельно купить и установить только реле не получится.
Требования к защите: Поскольку модуль находится внутри двери, где возможно попадание влаги и пыли, он и встроенное реле имеют соответствующую степень защиты (IP).

Тип 2: Двери без встроенного блока управления (реле в кузове)

В более простых конструкциях или на автомобилях старших поколений, электронный блок управления стеклоподъемниками часто отсутствует непосредственно в двери. Вместо этого используется следующая схема:

Реле установлено в салоне: Реле стеклоподъемника монтируется не в двери, а в салоне автомобиля – на монтажном блоке предохранителей и реле, под приборной панелью, под сиденьями или в других местах, защищенных от влаги.
Отдельный компонент: Реле является самостоятельным компонентом, стандартного типоразмера (часто мини- или микрореле), устанавливаемым в специальное гнездо.
Замена проще: При поломке реле его можно относительно легко вынуть из гнезда и заменить на новое аналогичного типа.
Тип контактов: Для управления подъемом/опусканием стекла обычно требуется реле с перекидной группой контактов (5 контактов: 30, 85, 86, 87, 87a).
Требования к защите: Поскольку реле находится в салоне, требования к влагозащите (IP) значительно ниже, чем для компонентов в двери.

Как определить тип для замены:

Проверьте блок предохранителей: Изучите схему на крышке монтажного блока предохранителей и реле в салоне или под капотом. Найдите обозначение реле стеклоподъемника.
Осмотрите дверь: Снимите обшивку двери. Если внутри вы видите компактный пластиковый блок с разъемами, к которому подходят провода от двигателя стеклоподъемника и кнопки управления – это, скорее всего, модуль со встроенным реле.
Консультация документации: Обратитесь к руководству по ремонту конкретной модели автомобиля или к спецификациям в электронных каталогах запчастей.

Критерий	Двери со встроенным БУ	Двери без встроенного БУ (реле в кузове)
Место установки реле	Внутри дверного модуля	В салоне, на монтажном блоке
Вид реле	Миниатюрное, распаяно на плате модуля	Стандартное мини-/микрореле в гнезде
Возможность замены только реле	Нет (меняется весь модуль)	Да
Требования к влагозащите	Высокие (IP)	Низкие

Различия между реле для передних и задних стекол

Конструктивно реле передних и задних стеклоподъемников часто идентичны, но ключевые отличия заключаются в электрических параметрах и нагрузке. Передние механизмы обычно тяжелее из-за большей площади стекол, поэтому их реле рассчитаны на более высокий номинальный ток (часто 30-40А против 20-30А для задних). Это предотвращает перегрев контактов при частом использовании.

В некоторых моделях автомобилей применяется раздельное управление: реле задних стекол могут интегрироваться в общую схему с блокировкой безопасности или детскими замками. Неверный подбор реле по току вызывает подклинивание стекол, дребезг реле или перегорание предохранителей.

Критерии различий

Токовая нагрузка: Реле передних дверей имеют увеличенный номинал тока (на 20-30% выше).
Схема подключения: Задние реле часто включают цепи защиты от защемления.
Распиновка: Может отличаться расположение управляющих контактов для совместимости с ЭБУ.

Параметр	Передние стекла	Задние стекла
Типовой ток срабатывания	35-45А	25-35А
Дополнительные функции	Автостоп при препятствии (редко)	Блокировка от детей (часто)
Совместимость	Только с цепями передних дверей	Универсальные или специализированные

При выборе обязательно сверяйтесь с маркировкой старого реле: цифры в обозначении (например, 75А) указывают на максимальный ток. Установка реле задних стекол на передние цепи ведет к ускоренному износу контактов.

Таблица совместимости реле с популярными моделями авто

При подборе реле стеклоподъемника критически важно учитывать соответствие модели автомобиля и года выпуска. Несовместимость может вызвать короткое замыкание или повреждение электросистемы.

В таблице ниже приведены проверенные производителями варианты для распространенных марок. Все реле рассчитаны на напряжение 12V и ток 20-30А, но требуют перепроверки схемы подключения.

Модель авто	Годы выпуска	Совместимые реле	Примечания

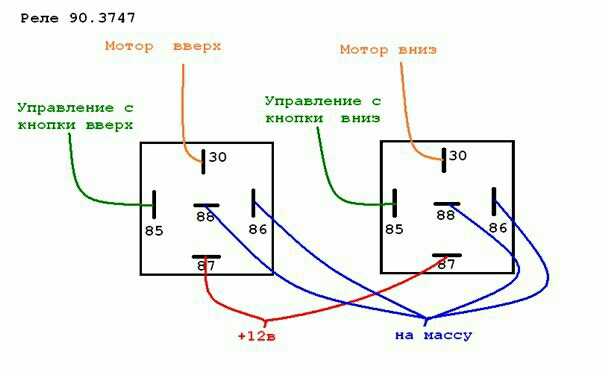

ВАЗ 2110-2115	1995-2012	90.3747, 90.3747-10	Универсальное 5-контактное
Renault Logan	2005-2015	LR 02980, LR 02982	Требуется защитный кожух
Hyundai Solaris	2010-2017	G8P-1A4-TF 12VDC	4-контактное, влагозащищенное
Kia Rio III	2015-2020	93315-2Q000, Omron G8W	Аналог с улучшенным охлаждением
VW Polo Sedan	2010-2022	5WK96255, 7N0951253	Только с диодным гашением

Дешевый аналог или оригинал: плюсы и минусы

Оригинальные реле стеклоподъемников производятся компанией-изготовителем автомобиля или её официальными партнёрами. Они проходят строгий контроль качества и гарантированно совместимы с конкретной моделью авто. Главный минус – высокая цена, которая может превышать стоимость аналогов в 2-5 раз.

Неоригинальные (аналогичные) реле выпускаются сторонними производителями. Их ассортимент огромен: от бюджетных вариантов сомнительного качества до премиальных изделий, сопоставимых с оригиналом. Ключевое преимущество – доступная стоимость, но риски включают несоответствие параметров и меньший срок службы.

Сравнение характеристик

Критерий	Оригинал	Аналог
Цена	Высокая	Низкая/средняя
Совместимость	Гарантирована	Требует проверки
Ресурс работы	150,000+ циклов	50,000–100,000 циклов
Защита от перегрузок	Высокая	Зависит от производителя

Когда выбрать оригинал:

Авто на гарантии – использование аналогов может её аннулировать
Сложная электроника в автомобиле (премиум-сегмент)
Требуется максимальная надёжность для регулярной эксплуатации

Риски дешёвых аналогов:

Перегрев контактов из-за некачественных материалов
Отказ защиты от замыканий → риск возгорания
Несоответствие силы тока → повреждение электродвигателя

Для баланса цены и качества выбирайте сертифицированные аналоги проверенных брендов (например, Bosch, Hella, Vemo). Обязательно сверяйте каталожные номера и технические параметры: напряжение срабатывания, допустимую нагрузку, тип разъёма.

Как расшифровать маркировку на корпусе реле

Маркировка на корпусе реле стеклоподъемника содержит ключевую информацию о его характеристиках и совместимости. Игнорирование этих обозначений может привести к некорректной работе или повреждению электросистемы автомобиля. Расшифровка требует понимания стандартных условных обозначений, применяемых производителями.

Основные данные обычно включают электрические параметры, тип контактов, схему подключения и производителя. Маркировка наносится методом лазерной гравировки или тиснения, обеспечивая устойчивость к внешним воздействиям. Ниже приведены ключевые элементы для интерпретации.

Структура маркировки

Номинальное напряжение (12V, 24V) – напряжение бортовой сети, на которое рассчитано реле.
Ток коммутации (20А, 30А) – максимальный ток, который могут выдержать силовые контакты.
Код производителя (HELLA, BOSCH, 5VD) – идентификатор бренда или OEM-номер.
Схема контактов – графическое обозначение или цифры, указывающие тип реле (4-pin, 5-pin).

Маркировка	Значение	Пример
87, 87a, 30, 85, 86	Стандартная нумерация клемм: 30 – питание, 87 – НЗ, 87a – НР, 85/86 – катушка	4-контактное: 30, 85, 86, 87
ISO, DIN	Соответствие международным стандартам электрооборудования	ISO 7588-1
Диодный символ (⬦\|)	Наличие защитного диода для подавления обратных ЭДС	⬦\| на корпусе

Важные уточнения:

Реле с маркировкой "87a" всегда 5-контактные (имеют переключающие контакты).
Символ "RC" или резистор указывает на резисторную защиту цепи вместо диода.
Дополнительные пиктограммы (капля, снежинка) обозначают климатическое исполнение.

При отсутствии прямого указания модели автомобиля в маркировке, ориентируйтесь на электрические параметры и схему подключения. Совпадение этих данных с характеристиками штатного реле гарантирует корректную работу стеклоподъемника.

Токовая нагрузка: расчет необходимых параметров

Определение рабочего тока двигателя стеклоподъемника – ключевой этап выбора реле. Измерьте фактическое потребление при подъеме/опускании стекла мультиметром в режиме амперметра, подключив его последовательно к цепи питания мотора. Учитывайте пиковые значения при старте и моменте полного закрытия двери, где нагрузка возрастает на 20-40% из-за противодействия уплотнителям.

Номинальный ток реле должен превышать максимальное измеренное значение минимум на 30%. Для стандартных легковых авто типичный диапазон – 10-20А, но для тяжелых рамных стекол или утепленных уплотнителей требуется запас до 25-30А. Игнорирование пусковых токов и механического износа приводит к подгоранию контактов реле.

Формулы и параметры для расчета

Используйте модифицированную формулу:

I_реле = (I_макс × K_зап) + I_доп,

где:

I_макс – пиковый ток двигателя (А)
K_зап – коэффициент запаса (1.3-1.5)
I_доп – ток дополнительных потребителей (0А при отдельной цепи)

Пример расчета для измеренных 16А:

Пиковый ток (I_макс)	16 А
Коэффициент запаса (K_зап)	1.4
Требуемый номинал реле (I_реле)	16 × 1.4 = 22.4 А

Дополнительные критерии выбора:

Напряжение катушки управления: 12В для легковых авто
Тип коммутации: SPDT (1NO/1NC) для реверса двигателя
Климатическое исполнение: IP67 при установке в дверной полости

Номенклатура контактов: 4-pin vs 5-pin разъемы

Основное различие между 4-контактными и 5-контактными реле заключается в функциональных возможностях и схеме подключения. Четырехпиновые реле работают по принципу простого размыкания/замыкания цепи, где два контакта управляют катушкой, а два других – силовой линией. Пятипиновые реле имеют дополнительный коммутационный контакт, позволяющий реализовать переключение между разными цепями или реверс полярности.

В контексте стеклоподъемников 4-pin реле подходит для базовых систем с односторонним управлением (только подъем/опускание от одной кнопки). 5-pin реле критично важно для систем с реверсивным движением двигателя, где одна кнопка попеременно подает напряжение в прямой или обратной полярности для подъема и опускания стекла. Выбор зависит исключительно от схемы электропроводки конкретного автомобиля.

Ключевые отличия в применении

4-pin реле:
- Управление одним направлением движения
- Требует раздельных кнопок для подъема/опускания
- Используется в простых схемах без реверса
5-pin реле:
- Обеспечивает реверс полярности на мотор
- Позволяет использовать одну двунаправленную кнопку
- Обязательно для современных систем с auto-up/down

Параметр	4-pin	5-pin
Количество цепей	1 силовая линия	2 силовые линии (87 и 87a)
Режим работы	ON/OFF	ON/OFF/ON (переключение)
Совместимость с кнопками	Только раздельные	Универсальные двунаправленные

Важно: Установка 4-pin реле вместо 5-pin вызовет отказ функции реверса и потенциально повредит кнопку управления. Всегда сверяйтесь с электросхемой авто перед покупкой. Маркировка контактов (85, 86, 30, 87, 87a) должна совпадать на реле и разъеме.

Особенности реле для систем с автоматическим подъемом

Реле в системах с автоматическим подъемом выполняют критически важную функцию управления временем удержания тока после отпускания кнопки стеклоподъемника. От их корректной работы зависит безопасность пассажиров и защита механизмов от перегрузки при достижении стеклом верхнего положения.

Такие реле должны обладать точной настройкой таймера задержки отключения (обычно 0.5–3 секунды) и стабильно работать в условиях вибрации и перепадов температуры. Ошибка выбора приводит к преждевременному отключению двигателя или, наоборот, его перегреву из-за затянувшейся подачи тока.

Ключевые отличия от обычных реле

Интеграция с блоком управления: Коммутируют сигналы от ЭБУ, а не напрямую от кнопки.
Двухрежимная логика: Распознают кратковременное и длительное нажатие кнопки для активации полного/частичного подъема.
Защита от перегрузки: Автоматически разрывают цепь при повышении тока выше номинала (например, при замерзании стекла).

Параметр	Обычное реле	Автореле
Тип контактов	SPST (нормально разомкнутые)	SPDT (переключающие)
Время срабатывания	Мгновенное	Программируемая задержка
Обратная связь	Отсутствует	Сигнализация о положении стекла

При подборе обязательно сверяйтесь с параметрами, указанными в руководстве по эксплуатации авто: номинальный ток (обычно 20–40А), напряжение катушки (12В), тип разъема и способ крепления. Использование реле без защиты от "запирания" тока чревато возгоранием проводки.

Защита от перегрева: температурный индекс выбора

Температурная стабильность реле стеклоподъемника напрямую влияет на его долговечность и безопасность. При перегреве контакты окисляются, катушка теряет изоляционные свойства, а корпус может деформироваться, вызывая заклинивание механизма или короткое замыкание. Особенно критично это для автомобилей, эксплуатируемых в жарком климате или при частом использовании стеклоподъемников.

Температурный индекс реле указывает максимальную рабочую температуру, при которой гарантируется корректная работа. Этот параметр должен на 20-30% превышать реальные температурные пики в месте установки (дверная панель или моторный отсек). Игнорирование индекса ведет к ускоренному износу и риску возгорания электропроводки.

Критерии выбора по температурной устойчивости

Класс термостойкости	Диапазон (°C)	Рекомендуемое применение
Стандартный (А)	-40...+85	Умеренный климат, неинтенсивное использование
Усиленный (В)	-40...+105	Жаркие регионы, такси/коммерческий транспорт
Высокотемпературный (С)	-40...+125	Экстремальные условия, тюнинг с мощными моторами

Дополнительные меры защиты:

Выбирайте реле с керамическим корпусом – он лучше рассеивает тепло, чем пластик
Проверяйте наличие терморазрыва в контактной группе
Убедитесь в наличии двойной изоляции обмотки катушки

Для точного определения требуемого температурного индекса измерьте пиковую температуру в зоне установки реле после 10-15 циклов работы стеклоподъемника в жару. Добавьте запас прочности 25% к полученному значению.

Проверка защиты от короткого замыкания

Защита от короткого замыкания (КЗ) – критичный параметр реле стеклоподъемника, предотвращающий перегрев обмоток, оплавление контактов и возгорание проводки при аварийных ситуациях. Отсутствие этой функции приводит к выходу из строя не только самого реле, но и мотор-редуктора, блока управления или предохранителей.

Качественные реле оснащаются встроенной электронной схемой, мгновенно разрывающей цепь питания при обнаружении сверхтока. Проверка этого функционала обязательна перед установкой нового компонента, особенно при замене оригинальной детали на аналог.

Методы тестирования защиты

Для проверки используйте мультиметр и контрольную лампу:

Имитация КЗ: Соберите тестовую цепь: источник питания → реле → нагрузка (например, лампочка 12В). Параллельно нагрузке подключите перемычку с кнопкой, имитирующей замыкание.
Фиксация реакции: При кратковременном нажатии кнопки исправное реле должно:
- Мгновенно отключить питание нагрузки
- Автоматически восстановить работу через 1-3 секунды после устранения КЗ
Проверка циклов срабатывания: Повторите тест 5-7 раз. Корректная работа на всех циклах подтверждает стабильность защиты.

Ключевые критерии при выборе:

Характеристика	Нормальное значение	Риск при нарушении
Время отключения при КЗ	≤ 0.5 секунды	Оплавление изоляции проводов
Ток срабатывания защиты	На 20-30% выше рабочего тока двигателя	Ложные отключения или отсутствие реакции на КЗ
Автовосстановление	Обязательно после устранения замыкания	Необходимость ручного сброса (неудобство)

Важно: Избегайте реле с плавкими вставками вместо электронной защиты – они требуют замены после каждого срабатывания. Уточняйте в документации тип схемы (например, "current limiting" или "short circuit protection"). При отсутствии возможности тестирования отдавайте предпочтение оригиналам или сертифицированным аналогам от брендов Hella, Bosch, Vemo.

Реле для моделей с доводчиком стекол

При выборе реле стеклоподъемника для автомобилей с функцией доводчика критически важно учитывать специфику работы системы автоматического закрытия. Доводчик требует точного управления временем и позицией стекла, а реле должно корректно обрабатывать сигналы от блока управления для плавного завершения цикла подъема после отпускания кнопки.

Стандартные реле без поддержки доводчика не способны обеспечить эту функцию, что приводит к преждевременной остановке стекла или некорректной работе автоматики. Несовместимость проявляется в отказе системы финишного подъема или самопроизвольном опускании стекла на несколько сантиметров после закрытия.

Ключевые критерии выбора

Специализированная маркировка – ищите обозначения "Auto Up", "Comfort" или "Anti-Trap" на корпусе
Конфигурация контактов – 5-контактные реле с отдельной цепью управления доводчиком (87a)
Временные характеристики – поддержка задержки отключения 0.5-3 секунды для завершения цикла
Защита от перегрузки – встроенная термокомпенсация при заклинивании стекла

Параметр	Обычное реле	Реле с доводчиком
Автоподъем при кратком нажатии	Нет	Да
Реакция на препятствие	Отключение двигателя	Автореверс + опускание
Совместимость с CAN-шиной	Редко	Обязательно для моделей после 2010 г.

Важно: Для современных автомобилей с мультиплексной проводкой (VW, Skoda, BMW) требуется реле с цифровым управлением. Механические аналоги вызовут ошибки бортового компьютера и могут повредить модуль комфорта.

Сверьте каталожный номер старого реле с OEM-спецификациями
Проверьте номинал тока – минимум 20-30А для двигателей с доводчиком
Убедитесь в наличии сертификации ISO 7588-1 для влагозащиты

Критерии выбора для автомобилей без центрального замка

При отсутствии центрального замка управление стеклоподъемниками осуществляется через отдельные кнопки на дверях. Реле должно обеспечивать прямое взаимодействие с этими элементами без интеграции в общую систему блокировки. Основное внимание уделяется совместимости с ручным управлением и отсутствию требований к синхронизации с замками.

Ключевым аспектом становится нагрузочная способность реле и защита от перегрева проводки. Отсутствие централизованной электроники исключает необходимость сложных протоколов обмена данными, но повышает важность надежности контактов и устойчивости к вибрациям.

Технические параметры выбора

Тип контактов: SPST (однополюсные на размыкание) для простых схем или SPDT (переключающие) при необходимости реверса двигателя.
Ток коммутации: Минимум 30А с запасом 20-30% от пикового потребления двигателя (например, 40А для мощных подъемников).
Напряжение катушки: 12В DC, соответствующее бортовой сети. Проверьте маркировку (например, 12VDC).

Дополнительные требования:

Климатическое исполнение: IP67 для защиты от влаги в дверных отсеках
Тип крепления: Виброустойчивые корпуса с кронштейнами или штыревыми креплениями
Габариты: Компактные размеры (например, 25х20х15 мм) для монтажа в ограниченном пространстве

Соответствие параметрам двигателя:

Мощность двигателя (Вт)	Минимальный ток реле (А)	Рекомендуемое сечение проводов (мм²)
80-120	25	1.5-2.0
120-180	40	2.5-4.0
180+	50+	4.0-6.0

Влияние климата: выбор для холодных регионов

Эксплуатация автомобиля в условиях низких температур предъявляет особые требования к электрооборудованию, особенно к компонентам, отвечающим за подвижные элементы, таким как реле стеклоподъемников. Мороз негативно сказывается на их надежности и долговечности.

Основные проблемы в холодных регионах включают замерзание влаги на стеклах и в уплотнителях, увеличение вязкости смазки в механизмах, что создает повышенную нагрузку на электродвигатель и, как следствие, на контакты реле. Возрастает риск залипания контактов или их обгорания при пусковых токах.

Критерии выбора реле для холода

При подборе реле стеклоподъемника для сурового климата обращайте внимание на следующие ключевые аспекты:

Температурный диапазон: Ищите реле с явно указанным рабочим диапазоном, включающим экстремально низкие температуры (например, -40°C и ниже). Убедитесь, что этот диапазон подтвержден спецификациями производителя.
Ток коммутации: Выбирайте реле с запасом по току (минимум на 30-50% выше номинального тока двигателя стеклоподъемника). Это критически важно для компенсации возросших пусковых токов при запуске двигателя на замерзшем стекле.
Тип корпуса: Отдавайте предпочтение реле в герметичном корпусе (IP67 или выше). Это защитит внутренние контакты от попадания влаги, снега, дорожных реагентов и последующего окисления или обледенения, что является частой причиной отказа.
Материал контактов: Идеальны контакты из серебра или сплавов на его основе (AgSnO2). Они обладают лучшей устойчивостью к искрению и обгоранию при высоких пусковых токах в мороз, а также меньшей склонностью к окислению.
Защита от дуги/помех: Наличие встроенного супрессора (диода, варистора или резистора) для подавления индуктивных выбросов напряжения при размыкании цепи защищает как само реле, так и бортовую электронику автомобиля.
Совместимость с подогревом: Если автомобиль оборудован системой предпускового подогрева (Webasto, Eberspächer), убедитесь, что реле корректно функционирует при работе от аккумулятора, питающего одновременно и подогрев, что создает повышенную нагрузку на сеть.

Характеристика	Обычное Реле	Реле для Холода
Рабочая Температура Min	-20°C ... -30°C	-40°C ... -50°C
Ток Коммутации	Номинальный	Номинальный + 30-50%
Защита Корпуса	IP40 / Открытое	IP67 / Герметичный
Материал Контактов	Медь, Сплав Меди	Серебро, AgSnO2
Защита от Помех	Часто отсутствует	Диод / Резистор / Варистор

Дополнительные рекомендации: Перед установкой нового реле тщательно очистите и защитите контакты разъема от окисления. Регулярно обслуживайте механизм стеклоподъемника – очищайте направляющие от грязи и обновляйте морозостойкую смазку (например, на основе силикона), чтобы снизить механическую нагрузку на двигатель и реле.

Чем отличаются реле для левых и правых дверей

Ключевое отличие реле стеклоподъемников левой и правой дверей заключается в полярности контактов управления. Устройства имеют зеркально противоположную схему подключения катушки и силовых контактов относительно корпуса. Это связано с разным расположением кнопок управления и направлением движения стекол при монтаже в противоположных дверях.

При установке левого реле в правую дверь (или наоборот) возникнет инверсия управления: стекло будет опускаться при нажатии кнопки "вверх", и подниматься при команде "вниз". Физическая совместимость разъемов сохраняется, но логика работы полностью нарушается из-за обратного направления тока в обмотке электромотора.

Как избежать ошибок при выборе

Маркировка: Ищите буквенные обозначения L (Left) или R (Right) на корпусе
Цвет проводов: Сравните распиновку с родным реле (особенно сигнальные провода управления)
Схема подключения: На корпусе изображена специфичная для стороны установки диаграмма контактов

Параметр	Левое реле (L)	Правое реле (R)
Направление тока	Обратное правому	Обратное левому
Расположение клемм 85/86	Зеркально смещены	Зеркально смещены
Результат замены	Инверсия команд (вверх/вниз меняются местами)

Диагностика цепи перед заменой реле стеклоподъемника

Перед установкой нового реле необходимо убедиться в исправности цепи питания и управления стеклоподъемником. Замена компонента без проверки проводки может привести к повторному отказу системы или повреждению новой детали. Диагностика позволяет выявить скрытые проблемы: обрывы, коррозию контактов или короткие замыкания.

Начните с визуального осмотра жгута проводов от блока реле до двери и электродвигателя. Ищите перетертые изоляции, оплавленные участки или окисленные разъемы. Особое внимание уделите гибкому переходу между кузовом и дверью – здесь часто возникают повреждения из-за постоянного движения.

Порядок проверки мультиметром

Проверка питания: Снимите разъем с реле. Включите зажигание и измерьте напряжение между "+12В" (контакт 30/87) и массой авто. Отсутствие напряжения указывает на обрыв цепи от АКБ или предохранителя.
Тест управления: Нажмите кнопку стеклоподъемника. Замерьте напряжение на "управляющем" контакте (обычно 85/86). Значение ниже 9В сигнализирует о проблеме в цепи кнопки или ЭБУ.
Целостность массы: Отключите питание. Проверьте сопротивление между "массовым" проводом (часто черный/коричневый) и кузовом. Показания выше 1 Ома требуют очистки точек заземления.

Таблица типовых неисправностей цепи:

Симптом	Возможная причина
Реле щелкает, мотор не работает	Обрыв силового провода (контакт 87a), коррозия на клеммах двигателя
Стеклоподъемник срабатывает в одну сторону	Неисправность кнопки управления, обрыв в цепи реверса
Перегорает предохранитель при активации	Короткое замыкание в силовых проводах, заклинивание двигателя

При обнаружении поврежденных проводов замените их с обязательной термоусадкой соединений. Протрите контакты разъемов очистителем и нанесите токопроводящую смазку. Только после устранения всех выявленных дефектов устанавливайте новое реле.

Как визуально определить подделку

Визуальный осмотр – первый этап выявления неоригинального реле стеклоподъемника. Подделки часто отличаются несоответствием стандартам качества даже при беглом осмотре. Детали корпуса и компоненты требуют внимательного изучения при хорошем освещении.

Оригинальные изделия имеют строго определенные параметры исполнения. Отклонения в материалах, маркировке или сборке служат явными сигналами контрафакта. Особое внимание уделите контактным группам и защитным элементам.

Ключевые признаки подделки

Элемент проверки	Характеристики подделки
Корпус	Неравномерная толщина пластика Мутный или слишком глянцевый материал Видимые следы литья (заусенцы, облой)
Маркировка	Размытые или кривые символы Отсутствие логотипа производителя Несоответствие шрифта оригиналу
Контактные группы	Тонкие, легко гнущиеся штыри Неравномерное покрытие (пятна, потертости) Ржавчина на новых деталях
Крепежные элементы	Болты и гайки нестандартного размера Отсутствие антикоррозийного покрытия Слабый момент затяжки
Упаковка	Без штрих-кода или с дублированным кодом Ошибки в технической информации Мягкий или деформированный блистер

Обязательно сравните реле с оригиналом или эталонными изображениями. Наличие хотя бы двух перечисленных дефектов – веская причина отказаться от покупки. Помните: несоответствие веса (легче оригинала на 10-15%) часто подтверждает визуальные подозрения.

Лучшие производители реле стеклоподъемников в 2023 году

При выборе реле стеклоподъемников критически важно учитывать надежность бренда, так как некачественные компоненты могут привести к отказу электроцепи, перегреву или возгоранию. Проверенные производители гарантируют соответствие техническим параметрам автомобиля и стабильную работу в экстремальных условиях.

Рейтинг лидеров рынка основан на тестах автоэлектриков, отзывах автовладельцев и показателях долговечности. Ключевыми критериями стали устойчивость к перепадам напряжения, качество контактов и защита от влаги.

Топ-5 производителей

Hella (Германия) – эталон надежности с медными обмотками и керамическими корпусами
Valeo (Франция) – интеллектуальные реле с защитой от перегрузки
Bosch (Германия) – оптимальное сочетание цены и износостойкости
OMRON (Япония) – прецизионная сборка для премиум-сегмента
Standard Motor Products (США) – лучшие показатели ресурса (свыше 100 000 циклов)

Бренд	Ключевое преимущество	Срок службы
Hella	Антикоррозийные контакты	7-10 лет
Valeo	Двухступенчатая защита от КЗ	5-8 лет
Bosch	Универсальная совместимость	6-9 лет

Важно: избегайте безымянных азиатских аналогов – 83% отказов реле происходят из-за использования контрафактных деталей. При покупке проверяйте наличие OEM-номера и голограммы производителя на упаковке.

Комплектация: нужно ли покупать крепежные болты отдельно

Большинство реле стеклоподъемников поставляются без крепежных болтов в базовой комплектации. Это связано с универсальностью детали – одно реле может подходить для разных моделей авто, где различаются точки крепления и размеры резьбы. Производители экономят на комплектующих, снижая конечную стоимость изделия.

Перед покупкой обязательно уточните у продавца комплектацию конкретного реле. Если болты отсутствуют, сохраните старые крепежные элементы при демонтаже неисправного реле – они часто подходят для замены. В 70% случаев оригинальные болты можно использовать повторно при аккуратном удалении.

Когда потребуются новые болты:

Коррозия или срыв резьбы – поврежденные болты не обеспечат надежную фиксацию
Замена производителя – реле сторонних брендов могут иметь иные посадочные отверстия
Утеря крепежа – при невозможности найти оригинальные элементы

Тип реле	Комплектация болтами	Рекомендуемое решение
Оригинальное (OEM)	Часто включаются	Проверить упаковку перед установкой
Универсальное	Редко включаются	Заранее приобрести болты М4-М6

При отдельной покупке выбирайте оцинкованные или нержавеющие болты – они устойчивы к влаге и вибрации. Оптимальная длина: 12-16 мм с обязательной проверкой диаметра резьбы штангенциркулем. Избегайте алюминиевого крепежа – не выдерживает нагрузок при постоянной эксплуатации.

Установка нескольких реле для каждой двери: когда это необходимо

Интеграция отдельных реле для каждого стеклоподъемника становится критически важной при модернизации штатной системы или эксплуатации в экстремальных условиях. Стандартная схема с одним общим реле не справляется с возросшими нагрузками, что провоцирует перегрев контактов, отказ электродвигателей и риски короткого замыкания. Распределение управления через персональные реле исключает перегрузку цепи и гарантирует стабильную работу всех модулей.

Необходимость индивидуальных реле возникает при комплексном тюнинге дверей: установке усиленных моторов подъемников, бронированных стекол или дополнительных потребителей энергии (динамики, подсветка). Особую актуальность это приобретает в коммерческом транспорте (микроавтобусы, грузовики), где двери подвергаются интенсивной эксплуатации с частыми циклами подъема/опускания.

Ключевые сценарии применения

Ситуация	Причина установки	Эффект
Толстые/бронированные стекла	Штатные реле не рассчитаны на повышенный крутящий момент двигателей	Предотвращение оплавления контактов
Система "автоподъем" на всех дверях	Одновременный запуск 4 моторов вызывает просадку напряжения	Стабильное срабатывание без задержек
Дополнительные энергопотребители в дверях	Суммарная нагрузка превышает номинал общего реле	Исключение взаимного влияния устройств
Частые отказы штатной системы	Локализация неисправностей для упрощения диагностики	Снижение стоимости ремонта

При монтаже соблюдайте три правила: используйте реле с токовым запасом минимум 30% от пиковой нагрузки двигателя, подключайте каждое реле отдельным силовым кабелом к АКБ через плавкий предохранитель, размещайте модули в защищенных от влаги зонах каркаса двери. Для стеклоподъемников с функцией антизащемления обязательна установка реле с токовой стабилизацией для точного контроля усилия.

Особенности выбора реле для коммерческого транспорта

Коммерческий транспорт эксплуатируется в интенсивных режимах с повышенными нагрузками, что требует от реле стеклоподъемников исключительной надежности и устойчивости к частым циклам срабатывания. Ключевое значение имеет способность компонента выдерживать высокие пусковые токи электродвигателей при подъеме массивных стекол в грузовых фургонах или автобусах.

Условия работы коммерческих автомобилей (вибрации, перепады температур, загрязнения) диктуют необходимость усиленной защиты реле от внешних воздействий. Приоритет отдается моделям с герметичными корпусами, предотвращающими попадание пыли и влаги, а также устойчивым к коррозии контактам для предотвращения окисления в агрессивных средах.

Критерии выбора для специализированной техники

Параметр	Требование	Обоснование
Токовая нагрузка	30-50 А	Учет мощности моторов тяжелых стекол и частого использования
Климатическое исполнение	Диапазон -40°C...+125°C	Гарантия работы в мороз и при нагреве двигательного отсека
Защита корпуса	IP67/IP69K	Защита от грязи, влаги при мойке, химических реагентов
Конструкция контактов	Биметалл с серебряным напылением	Снижение искрения, устойчивость к эрозии при высоких токах
Вибрационная стойкость	≥15G	Соответствие стандартам ISO 16750-3 для комтранспорта

Обязательна проверка соответствия реле заводским спецификациям производителя ТС: установка компонентов с нештатными параметрами может вызвать перегрозу проводки или отказ системы. Предпочтение следует отдавать OEM-запчастям или аналогам с улучшенными характеристиками от проверенных брендов (например, Bosch, Hella, Tyco).

Отдельное внимание – совместимости с блоком управления стеклоподъемниками: реле должно корректно взаимодействовать с электроникой автомобиля. Для автопарков экономически оправдан выбор реле с ресурсом не менее 100 000 циклов, несмотря на их более высокую стоимость.

Адаптация реле от других моделей автомобилей

Адаптация реле стеклоподъемников от иных моделей требует тщательного анализа электрических параметров и физической совместимости. Несоответствие характеристик может привести к некорректной работе, перегрузке цепи или повреждению электродвигателя.

Ключевым этапом является сверка распиновки реле и схемы подключения целевого авто. Даже при внешнем сходстве разница в расположении контактов способна вызвать короткое замыкание или полное бездействие системы.

Критерии для успешной адаптации

Номинальное напряжение: должно строго соответствовать бортовой сети автомобиля (12В для легковых авто)
Токовая нагрузка: допустимый ток реле обязан превышать пиковое потребление двигателя стеклоподъемника
Тип управления: совпадение логики работы (импульсное/постоянное управление)

Параметр	Проверка	Риски при несоответствии
Количество контактов	Сравнение с родным реле	Невозможность подключения
Распиновка	Тестирование мультиметром	Короткое замыкание
Рабочий ток	Сверка с техпаспортом двигателя	Оплавление контактов

При монтаже обязательно используйте переходные колодки или индивидуальную разводку проводов с изоляцией термоусадкой. Прямая пайка в штатную проводку допустима только при полном совпадении характеристик.

Снимите показатели сопротивления обмотки двигателя
Замерьте пусковой ток стеклоподъемника под нагрузкой
Проверьте срабатывание реле тестером

Помните: установка реле с завышенным током коммутации допустима (с запасом прочности), тогда как применение слаботочных аналогов категорически запрещено.

Проверка совместимости по VIN-коду

VIN-код автомобиля содержит уникальную информацию о его характеристиках, включая комплектацию электрооборудования. Этот 17-значный идентификатор позволяет точно определить модель, год выпуска и заводские параметры, что критично для подбора корректного реле стеклоподъемника.

Для проверки совместимости введите VIN в поисковую систему специализированных онлайн-каталогов автозапчастей (например, Exist.ru, EMEX или OEM-баз производителей). Система автоматически отфильтрует реле, соответствующие именно вашей комплектации, исключая ошибки из-за модификаций кузова или года выпуска.

Как использовать VIN при выборе

Применяйте следующую последовательность действий:

Найдите VIN-код в ПТС, на табличке в проеме водительской двери или лобовом стекле
Убедитесь в отсутствии опечаток при ручном вводе
Сравните предложенные системой варианты реле по ключевым параметрам:

Параметр	На что влияет
Номинальное напряжение	12В или 24В (для легковых/грузовых авто)
Тип контактов	4-pin, 5-pin или 6-pin разъемы
Сила тока	20А, 30А, 40А (зависит от мощности моторов)

Важно! Если система выдает несколько вариантов, сверьте расположение контактов и креплений со старым реле. При несовпадении даже одного разъема возможна некорректная работа стеклоподъемников или короткое замыкание.

Типичные ошибки при самостоятельной замене реле

Игнорирование маркировки на корпусе старого реле или принципиальной схемы в технической документации автомобиля приводит к установке неподходящей детали. Несоответствие номиналов тока, напряжения или типа контактов (нормально разомкнутые/замкнутые) вызывает мгновенный выход из строя новой запчасти или некорректную работу стеклоподъемника.

Неправильное подключение контактов реле из-за невнимательности к распиновке разъема – распространенная проблема. Перепутанные управляющие и силовые цепи провоцируют короткое замыкание, оплавление проводки или постоянную активацию электродвигателя даже при выключенном зажигании.

Основные риски при монтаже

Пренебрежение диагностикой проводки – установка нового реле без проверки состояния разъемов и целостности проводов. Окисленные контакты или поврежденная изоляция вызывают перегрев и повторную поломку.
Установка реле ненадежного производителя – выбор дешевых аналогов без защитных диодов или термоустойчивого корпуса. Такие компоненты перегорают при первом же скачке напряжения.
Фиксация реле на двухсторонний скотч вместо штатного крепления. Вибрация приводит к разбалтыванию контактов и нарушению электрического соединения.
Неотключение минусовой клеммы АКБ перед работами. Случайное замыкание контактов инструментом повреждает управляющую электронику.

Энергопотребление: как снизить нагрузку на генератор

Некорректный выбор реле стеклоподъемника напрямую влияет на потребление энергии: дешевые модели с высоким сопротивлением контактов или неоптимальной схемой коммутации заставляют электродвигатель работать с повышенной нагрузкой. Это увеличивает силу тока в цепи, создавая избыточную нагрузку на генератор и аккумулятор, особенно при одновременной работе нескольких стеклоподъемников или других потребителей.

Для минимизации энергозатрат выбирайте реле с минимальным собственным падением напряжения (указывается в характеристиках, оптимально <0.1В) и номинальным током, на 20-30% превышающим максимальный ток двигателя вашего стеклоподъемника. Предпочтение отдавайте твердотельным реле (SSR) – они обладают меньшим сопротивлением и не имеют механических контактов, подверженных обгоранию, что со временем снижает КПД системы.

Ключевые меры для оптимизации энергопотребления

Приоритет твердотельным реле: SSR реле не имеют дугообразования при коммутации, снижают потери на 15-25% по сравнению с электромеханическими аналогами.
Точное соответствие номинала: Используйте реле с токовым запасом (например, 25А для двигателя 20А), но избегайте чрезмерно высоких номиналов – это увеличивает размер и стоимость без пользы.
Короткая проводка сечением 2.5 мм²+: Уменьшает сопротивление цепи, предотвращая падение напряжения и нагрев проводов.

Параметр	Электромеханическое реле	Твердотельное реле (SSR)
Сопротивление контактов	До 50 мОм (возрастает при износе)	3-20 мОм (стабильно)
Потери энергии	Выше (нагрев контактов)	Ниже (минимальный нагрев)
Влияние на генератор	Среднее/высокое	Минимальное

Дополнительно снижает нагрузку регулярная очистка направляющих стекла и смазка механизмов – уменьшение механического сопротивления позволяет двигателю работать с меньшим током. Крайне важно проверять целостность проводки и качество массы – плохой контакт "минуса" вызывает рост энергопотребления и некорректную работу реле.

Защита от влаги: IP-класс для дверных конструкций

При выборе реле стеклоподъемника критически важно учитывать его устойчивость к влаге, так как дверные конструкции автомобиля напрямую подвержены воздействию воды (дождь, мойка, конденсат). Слабая защита электронных компонентов приводит к коррозии контактов, залипанию катушки или короткому замыканию, что выводит систему из строя. Уровень этой защиты определяется международным стандартом IP (Ingress Protection).

IP-класс обозначается двумя цифрами (например, IP67). Первая цифра указывает на защиту от твердых частиц (пыль), а вторая – от влаги. Для реле, устанавливаемых в дверях, ключевое значение имеет вторая цифра. Ее минимально допустимое значение зависит от расположения блока внутри дверной карты и условий эксплуатации авто, но игнорирование этого параметра резко снижает надежность.

Расшифровка IP-класса по влагозащите (вторая цифра)

IPx0: Защита отсутствует. Абсолютно не подходит для дверей.
IPx4: Защита от брызг воды с любого направления. Минимально допустимый уровень для большинства легковых авто.
IPx5: Защита от струй воды под давлением (мойка). Надежный вариант для стандартных условий.
IPx6: Защита от мощных струй или волн воды. Рекомендуется для внедорожников или авто в регионах с сильными ливнями.
IPx7: Кратковременное погружение в воду на глубину до 1 метра (30 мин). Повышенная надежность для сложных условий.
IPx8: Погружение на глубину более 1 метра при заданных условиях. Максимальная защита, обычно избыточна для дверей.

Рекомендации по выбору: Для большинства легковых автомобилей оптимален класс IPx5 или IPx6. Реле с маркировкой IPx4 допустимы только при установке в герметизированных нишах дверной карты, защищенных от прямого попадания струй. Избегайте реле с не указанным или низким IP-классом (ниже x4). Уточняйте реальное расположение реле в вашей модели авто – близость к дренажным отверстиям или уплотнителям требует более высокого класса защиты.

Параметр	Требование	Причина
ЭМС-совместимость	Наличие встроенного подавителя помех (диод/резистор)	Защита от помех от силовой электроники гибрида
Рабочее напряжение	12В с допуском до 16В	Компенсация скачков при переключении режимов ДВС/электромотор
Класс защиты	IP67 или выше	Защита от влаги в зоне расположения гибридных компонентов
Температурный диапазон	-40°C до +125°C	Работа вблизи горячих элементов гибридной системы

Признаки несовместимости реле стеклоподъемника после установки

Самый очевидный признак – полное отсутствие реакции стеклоподъемников на команды с кнопок управления после монтажа нового реле. Электрическая цепь либо не замыкается, либо реле не может корректно обработать управляющий сигнал от блока управления стеклоподъемниками.

Второй частый симптом – некорректная, хаотичная или обратная работа стекол. Стекло может двигаться в противоположном направлении (вниз вместо подъема и наоборот), останавливаться на середине хода без причины, самопроизвольно опускаться или подниматься, либо реагировать на кнопку с большой задержкой. Это указывает на несовпадение схемы коммутации или типа управляющих сигналов.

Электрические проявления и риски

Несовместимое реле может вызывать ряд опасных электрических аномалий:

Перегорание предохранителей: Наиболее распространенный признак. Предохранитель цепи стеклоподъемников перегорает сразу или вскоре после включения двигателя или попытки воспользоваться стеклоподъемником. Это происходит из-за короткого замыкания внутри реле, чрезмерной токовой нагрузки или неверного подключения.
Перегрев реле: Корпус нового реле становится аномально горячим на ощупь даже после кратковременной работы или просто при включенном зажигании. Это признак внутреннего сопротивления, не соответствующего нагрузке, или короткого замыкания.
Искрение или запах гари: Появление искр в районе подключения реле или характерный запах плавящейся изоляции/пластика – критический сигнал, требующий немедленного отключения реле и проверки цепи. Указывает на серьезную несовместимость или ошибку монтажа.

Потеря функции автоматического подъема/опускания (если она была предусмотрена штатно) – явный признак несовместимости по типу управляющего сигнала. Реле может не понимать или неправильно интерпретировать длинный импульс от блока управления, предназначенный для активации автоматического режима.

В редких случаях несовместимое реле может создавать помехи в работе других электронных систем автомобиля (например, магнитолы, бортового компьютера), проявляющиеся как сбои или "глюки". Это связано с нештатными импульсами или наводками, генерируемыми реле.

Наблюдаемый Признак	Вероятная Причина Несовместимости	Опасность
Перегорание предохранителя	Короткое замыкание внутри реле, превышение тока нагрузки, ошибка подключения	Высокая (риск повреждения проводки)
Сильный нагрев реле	Высокое внутреннее сопротивление, частичное КЗ, несоответствие тока нагрузки	Высокая (риск возгорания)
Обратная/хаотичная работа стекла	Несовпадение схемы контактов реле (нормально открытые/закрытые)	Средняя (дискомфорт, риск поломки механизма)
Отсутствие автоматического режима	Несоответствие типа управляющего сигнала (импульсный/постоянный)	Низкая (потеря функционала)
Искрение, запах гари	Грубая несовместимость, критическая ошибка подключения	Критическая (риск пожара)

При появлении любого из этих признаков, особенно перегрева, искрения или перегорания предохранителей, использование установленного реле необходимо немедленно прекратить. Дальнейшая эксплуатация может привести к выходу из строя блока управления стеклоподъемниками, перегоранию проводки или даже возгоранию.

Обязательно сверьте технические характеристики старого и нового реле (рабочее напряжение, ток коммутации, тип управляющего сигнала, схема подключения контактов) перед повторной попыткой замены. Установка реле, не соответствующего требованиям конкретной модели автомобиля, всегда несет риски.

Как избежать частых замен реле стеклоподъемника

Качественный монтаж реле критически важен: контакты должны быть плотно зафиксированы в колодке, исключая вибрации и окисление. Изолируйте место установки от прямого попадания воды и грязи – используйте герметичные боксы или защитные кожухи, особенно если реле расположено в дверной полости.

Регулярно обслуживайте механизм стеклоподъемника: заедающие или туго ходящие стекла создают перегрузку цепи. Очищайте направляющие от песка, смазывайте ролики и уплотнители силиконовым спреем каждые 6-12 месяцев. Это снизит пусковые токи при запуске двигателя стекла.

Дополнительные меры для продления срока службы

Контроль электрических параметров:

Проверяйте напряжение бортовой сети – скачки выше 14.8В ускоряют выгорание контактов реле
Замените окисленные разъемы и перебитую проводку в двери – высокое сопротивление вызывает перегрев катушки

Эксплуатационные правила:

Не удерживайте кнопку подъема/опускания дольше 10 секунд подряд
Избегайте попыток двигать примерзшее стекло зимой – сначала отогрейте дверь
Не создавайте ручное сопротивление движению стекла при работе электромотора

Диагностика перед заменой: При отказе стеклоподъемника проверьте предохранитель (F3-F7 в блоке) и работу моторчика прямым подключением к АКБ. Часто проблема кроется не в реле, а в изношенном механизме или обрыве проводов.

Фактор риска	Способ нейтрализации
Коррозия контактов	Обработка клемм токопроводящей смазкой после установки
Перегрев обмотки	Монтаж реле вдали от нагревательных элементов (печка, выхлоп)

Оптимальное место покупки: сервис, магазин, онлайн

Выбор места приобретения реле стеклоподъемника напрямую влияет на срок службы детали, гарантийные обязательства и итоговую стоимость ремонта. Автовладельцу необходимо сопоставить критерии: срочность замены, доступность оригинальных запчастей, бюджет и возможность профессиональной диагностики.

Каждый канал реализации обладает специфическими преимуществами и ограничениями. Оценка этих параметров поможет избежать покупки контрафакта, несовместимости с электросистемой автомобиля или переплаты за ненужные услуги.

Сравнение каналов приобретения

Критерий	Автосервис	Автомагазин	Онлайн-платформы
Надежность	Гарантия подлинности, тест перед установкой	Риск контрафакта без проверки на авто	Зависит от рейтинга продавца и отзывов
Стоимость	Выше рыночной (включает наценку)	Средняя, возможен торг	Ниже всего рынка, есть акции
Скорость	Мгновенная установка при наличии	Требуется самостоятельный монтаж	Задержки доставки 1-7 дней
Консультация	Экспертная диагностика, подбор аналогов	Базовые характеристики без привязки к авто	Чат-поддержка, фильтры по параметрам

Ключевые рекомендации:

При срочной поломке или сложностях с идентификацией неисправности – авторизованный сервис
Для проверенных OEM-производителей с возможностью самозамены – крупные автомагазины
При покупке редких реле или ограниченном бюджете – онлайн-маркетплейсы (Ozon, Wildberries, Exist.ru)

Обязательно проверяйте соответствие реле параметрам вашего авто: ток коммутации, тип контактов (нормально замкнутые/разомкнутые) и климатическое исполнение. Для онлайн-заказов используйте VIN-фильтры и требуйте предоставление чека/гарантийного талона.

Возврат и гарантия: на что обращать внимание

Приобретая реле стеклоподъемника, тщательно изучите условия гарантийного обслуживания. Гарантийный срок у разных производителей варьируется от 6 месяцев до 3 лет, причем надежные бренды обычно предлагают не менее 12 месяцев. Требуйте официальный гарантийный талон с печатью продавца, где четко указаны дата продажи, модель товара и срок действия обязательств. Обратите внимание: гарантия аннулируется при механических повреждениях корпуса или попытках самостоятельного вскрытия реле.

Уточните правила возврата неисправного реле в течение гарантийного периода. Продавец обязан принять бракованное изделие только при наличии заводского дефекта, а не повреждений из-за неправильной установки. Сохраняйте оригинальную упаковку и чек – без них возврат часто невозможен. Проверьте, осуществляется ли замена непосредственно у продавца или требуется отправка компонента на экспертизу производителю, что увеличивает срок ремонта.

Ключевые аспекты гарантии

Официальные документы: Гарантия действительна только при наличии заполненного талона с подписью и печатью.
Условия аннулирования: Коррозия контактов из-за попадания влаги или следы перегрева обычно не относятся к гарантийным случаям.
Срок замены: Требуйте письменного фиксирования даты возврата отремонтированного или нового реле.

Тип неисправности	Гарантийный случай	Действия продавца
Не срабатывание реле при корректном подключении	Да (заводской брак)	Бесплатная замена или ремонт
Оплавление корпуса из-за короткого замыкания в проводке авто	Нет (нештатная работа)	Отказ в обслуживании
Механические повреждения клемм	Нет (нарушение правил установки)	Ремонт за счет покупателя

Проверяйте соответствие реле техническим параметрам вашего авто перед установкой – неподходящая нагрузочная способность или тип управления (импульсное/классическое) считаются основанием для отказа в гарантии. При сомнениях в диагнозе требуйте независимую экспертизу за счет продавца согласно Закону "О защите прав потребителей".

Динамические характеристики: скорость срабатывания контактов

Скорость срабатывания контактов реле стеклоподъемника определяет, как быстро после подачи управляющего сигнала (нажатия кнопки) двигатель окна получит питание и начнет движение. Медленное срабатывание приводит к заметной задержке между нажатием кнопки и началом подъема/опускания стекла, что воспринимается как неудобство и снижает комфорт пользования системой.

Эта характеристика напрямую связана с конструкцией реле, в частности, с массой и инерционностью подвижных частей электромагнита и контактной группы. Более легкие и жесткие элементы позволяют достичь меньшего времени переключения. Высокая скорость срабатывания обеспечивает мгновенную реакцию стеклоподъемника на команду водителя или пассажира.

Факторы, влияющие на выбор по скорости

При выборе реле для стеклоподъемника ключевыми аспектами скорости являются:

Время включения (замыкания контактов): Период от момента подачи напряжения на катушку до момента надежного замыкания силовых контактов. Должно быть минимальным.
Время выключения (размыкания контактов): Период от снятия напряжения с катушки до полного размыкания силовых контактов. Также критично для прекращения подачи питания.
Согласованность с контроллером: Скорость реле должна соответствовать быстродействию управляющей электроники (кнопок, модуля комфорта). Слишком медленное реле станет "бутылочным горлышком" системы.

Сравнение типичных характеристик разных категорий реле:

Тип реле	Типичное время срабатывания (вкл/выкл)	Пригодность для стеклоподъемников
Стандартное автомобильное мини/микро реле	10 - 20 мс	Хорошая (Оптимальный баланс)
Бытовые/промышленные реле общего назначения	30 - 50 мс и более	Неудовлетворительная (Заметные задержки)
Специализированные быстродействующие реле	5 - 10 мс	Отличная (Максимальная скорость)

Важно: Указываемые в спецификациях значения времени срабатывания обычно относятся к номинальным условиям (температура, напряжение). Экстремальные температуры в салоне автомобиля (особенно мороз) могут увеличивать время срабатывания из-за загустевания смазки и изменения свойств материалов. Выбирайте реле, рассчитанные на широкий температурный диапазон.

Всегда проверяйте значение параметра "Operate Time" (время срабатывания/включения) и "Release Time" (время отпускания/выключения) в техническом описании (datasheet) конкретной модели реле перед покупкой. Не полагайтесь только на общие заверения продавцов.

Сочетаемость с разными типами механизмов подъемника

Ключевым критерием выбора реле стеклоподъемника является его совместимость с типом механизма управления окном. Реле выступает коммутационным элементом между кнопочной панелью и электродвигателем, а алгоритм его работы напрямую зависит от конструкции подъемной системы.

Основные разновидности механизмов требуют разных параметров реле по току нагрузки, количеству контактов и логике переключения. Несоответствие характеристик приводит к некорректной работе или выходу компонентов из строя.

Особенности совместимости

Рассмотрим основные типы механизмов и требования к реле:

Реверсивные системы с двумя обмотками двигателя: Требуют 5-контактные реле (SPDT) с переключением полярности. При подаче напряжения на одну обмотку стекло опускается, на другую – поднимается. Реле должно выдерживать пусковой ток мотора (обычно 15-30А).
Системы с мотором постоянного вращения + концевиками: Используют 4-контактные реле (SPST) как силовой ключ. Направление вращения меняется механически внутри подъемника. Реле управляет только подачей/отключением питания, токовая нагрузка аналогична реверсивным системам.
Электронные блоки управления (EUC): Современные авто с "автоматическим" подъемом/опусканием часто используют специализированные реле-модули с логикой. Они интегрированы в шину CAN/LIN и требуют точного соответствия модели авто (OEM-номер).

Тип механизма	Тип реле	Ключевые параметры
Две обмотки (реверс)	5-конт. (SPDT)	Ток ≥ 20А, переключение полярности
Мотор + концевики	4-конт. (SPST)	Ток ≥ 20А, управление питанием
С блоком управления (EUC)	Модуль OEM	Соответствие VIN, протокол связи

Важные нюансы:

Для реверсивных систем категорически недопустима замена 5-контактного реле на 4-контактное – это вызовет короткое замыкание.
При самостоятельной замене сверяйте схему распиновки контактов (управляющие/силовые).
В авто с доводчиками стекол ищем реле с пометкой "Auto Up/Down" – они содержат дополнительную логику для защиты от защемления.

Подбор реле для тюнинга электростекол

При модернизации электростекол критически важно выбирать реле с повышенными нагрузочными характеристиками. Стандартные компоненты часто не рассчитаны на возросшие токи мощных тюнинговых моторов или частую эксплуатацию, что приводит к перегреву контактов и преждевременному выходу из строя.

Ключевой задачей становится обеспечение надежной коммутации без падения напряжения. Неправильный подбор вызывает искрение, оплавление разъемов, отказ стеклоподъемников и риски короткого замыкания. Требуется комплексный анализ параметров цепи.

Критерии выбора реле

Ток коммутации: Основной параметр. Минимальное значение – 30А, оптимально 40-50А. Учитывайте пусковые токи моторов (превышают номинал в 2-3 раза). Запас прочности минимум 30% от максимальной нагрузки системы.

Тип контактов: Только серебряные или серебряно-никелевые сплавы. Медь быстро окисляется. Реле должно быть реверсивным (5-контактная схема) для управления направлением вращения двигателя.

Параметр	Рекомендация	Опасность несоблюдения
Напряжение катушки	12В (±10%)	Нестабильное срабатывание
Сопротивление изоляции	>100 МОм	Пробой на массу
Климатическое исполнение	IP67/IP68	Коррозия контактов

Дополнительные требования:

Корпус: Герметичный (предотвращает попадание влаги в дверных полостях)
Крепление: Виброустойчивое (особенно для внедорожников)
Разъемы: Толстостенные клеммы (минимум 2.8 мм), исключающие нагрев

Обязательно используйте предохранители в цепи питания реле. Номинал предохранителя должен быть на 15-20% ниже максимального тока реле для гарантированной защиты. Тестируйте систему под нагрузкой перед финальной установкой.

Механическая прочность корпуса: требования при вибрациях

Автомобильные реле стеклоподъемников подвергаются постоянным вибрационным нагрузкам от двигателя, дорожного полотна и работы электросистемы. Недостаточная прочность корпуса приводит к образованию микротрещин, нарушению контактов внутри реле и преждевременному выходу из строя всей системы подъема стекол.

Ключевые требования к механической устойчивости включают устойчивость к ударным импульсам и способность гасить резонансные частоты. Корпус должен сохранять целостность при экстремальных перепадах температуры (-40°C до +85°C), которые усиливают хрупкость пластика на вибронагруженных участках.

Критерии выбора по виброустойчивости

Материалы корпуса:

Термостойкий полиамид (PA66-GF25) с 25% стекловолокна – оптимален для гашения вибраций
АБС-пластик с резиновыми демпферами – бюджетное решение для умеренных нагрузок
Полностью металлические корпуса – для коммерческого транспорта и внедорожников

Конструктивные особенности:

Утолщенные стенки (≥2 мм) в зонах крепления к кузову
Внутренние ребра жесткости вокруг контактных групп
Бесшовное литье или ультразвуковая сварка частей корпуса

Тип транспорта	Допустимый уровень вибраций	Рекомендуемый класс защиты
Легковые авто	до 15 G	IP54 с силиконовыми прокладками
Грузовики/внедорожники	до 30 G	IP67 с виброизолирующим крепежом

Тестирование: При выборе требуйте результаты испытаний по стандартам ISO 16750-3 (вибрация) и SAE J175 (ударная стойкость). Качественные реле выдерживают 5 млн циклов вибрации частотой 10-2000 Гц без деформаций.

Калибровка нового реле с блоком управления

После установки реле стеклоподъемника требуется синхронизация с блоком управления для корректной работы автоматических функций. Без калибровки система может не распознавать крайние положения стекла, что приведет к сбоям в автоматическом подъеме/опускании или самопроизвольной остановке двигателя.

Процедура калибровки инициируется через диагностический разъем OBD-II либо штатными кнопками управления. Алгоритм зависит от модели авто, но общий принцип включает принудительный полный цикл движения стекла с фиксацией верхней и нижней точек. Точные шаги необходимо уточнять в сервисной документации производителя.

Типовая последовательность действий

Включить зажигание без запуска двигателя
Зажать кнопку опускания стекла до полного открытия
Удерживать кнопку дополнительно 3-5 секунд
Переключиться на подъем и удерживать до полного закрытия
Не отпуская кнопку, выждать еще 3-5 секунд

Признаки успешной калибровки:

Автоматический режим срабатывает при коротком нажатии кнопки
Стекло плавно останавливается у упоров
Отсутствует откат при встрече с препятствием

Проблема	Причина ошибки калибровки
Стекло не фиксируется в верхнем положении	Не зарегистрирован конечный пункт подъема
Авторежим работает только на опускание	Сбой при обучении верхней точки
Прерывание движения без причины	Неправильные параметры усилия двигателя

При неудачных попытках обязательно проверьте напряжение АКБ, целостность проводки и отсутствие механических препятствий в направляющих. Повторную калибровку выполняйте после устранения неполадок.

Доработка разъемов при замене типа реле

При установке реле, не идентичного оригиналу, часто требуется адаптация разъемов из-за различий в геометрии контактов, их количестве или расположении. Несоответствие может привести к ненадежному соединению, искрению, перегреву или полному отказу работы стеклоподъемника. Игнорирование этого этапа чревато повреждением электропроводки и выходом из строя нового реле.

Ключевая задача – обеспечить плотный контакт между клеммами реле и проводами без нарушения схемы подключения. Для этого проводятся механические доработки колодки или замена разъема с сохранением электрической логики. Все изменения должны гарантировать устойчивость к вибрациям и предотвращать окисление контактов.

Порядок адаптации разъемов

Сравните распиновку старого и нового реле. Определите соответствие контактов по функциям (управление катушкой, питание, нагрузка) с помощью маркировки на корпусе или datasheet.
Извлеките клеммы из оригинальной колодки тонкой отверткой или extraction tool, нажав на фиксаторы. Пометьте провода изолентой согласно схеме (напр., «85», «30», «87»).
Подберите новую колодку под размер контактов заменяемого реле. Если штатный разъем универсальный, расширьте посадочные отверстия шилом или мини-дрелью для плотной посадки клемм.
Переустановите провода в новую/модифицированную колодку строго по схеме распиновки. Убедитесь, что фиксаторы клемм надежно защелкнулись.
Проверьте соединение мультиметром: прозвоните цепи, исключите КЗ, измерьте сопротивление контактов (должно быть близко к 0 Ом).

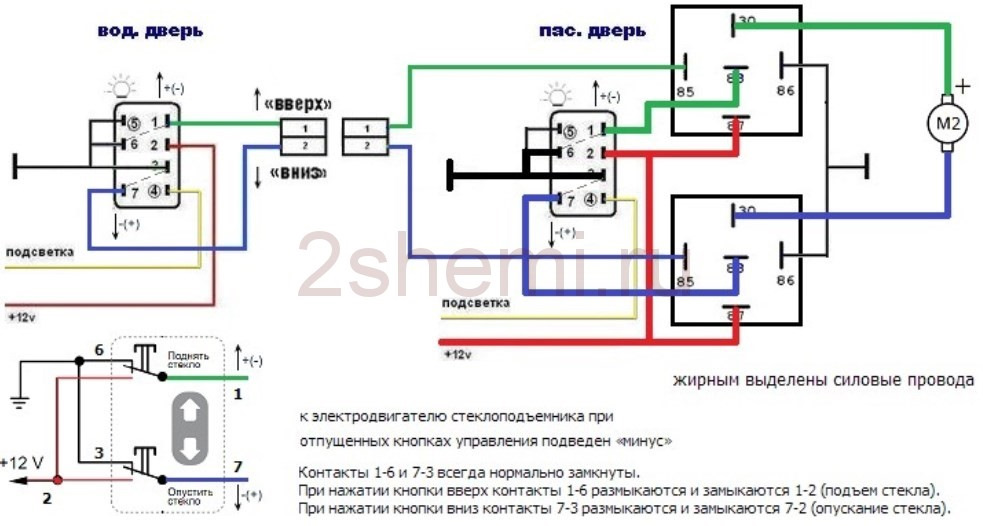

Стандартные функции контактов (4-контактное реле)

Контакт	Назначение	Цвет провода (типовой)
85	Катушка: управляющий «−»	Черный/коричневый
86	Катушка: управляющий «+»	Синий/красный
30	Питание (от АКБ)	Красный/желтый
87	Нагрузка (на мотор стеклоподъемника)	Зеленый/белый

При использовании 5-контактных реле (с контактом 87a) оставьте дополнительный пин неподключенным, если в схеме не требуется нормально замкнутая цепь. Изолируйте его термоусадкой для предотвращения КЗ.

Special case: усиленные реле для подъемника люка

Люковые подъемники в автомобилях подвергаются повышенным нагрузкам из-за большей массы стекла и необходимости преодолевать сопротивление уплотнителей на потолке. Стандартные реле стеклоподъемников часто не рассчитаны на такие эксплуатационные условия, что приводит к их преждевременному выходу из строению.

Использование усиленных реле становится критически важным для люков: они обеспечивают стабильную работу при пиковых токах запуска двигателя подъемника и предотвращают перегрев контактов. Неподходящее реле вызывает замедленное движение люка, полную блокировку механизма или риск возгорания проводки из-за перегрузки.

Ключевые отличия усиленных реле

При выборе ориентируйтесь на следующие параметры:

Ток коммутации: Минимум 30-40А вместо стандартных 20А
Конструкция контактов: Биметалл с серебряным напылением для устойчивости к искрению
Корпус: Герметичные модели (IP67/IP68) для защиты от влаги и пыли
Крепление: Усиленные клеммы с антикоррозийным покрытием

Примеры надежных серий:

Производитель	Модель	Макс. ток (А)
Hella	4RD 933 791-071	40
Bosch	0 332 019 150	50
Valeo	082807	35

Обязательно проверьте соответствие напряжения реле бортовой сети (12В/24В) и тип разъема. Для люков с функцией автоматического закрытия/открытия используйте реле с защитой от переполюсовки. Устанавливайте компонент в сухом месте, избегая зон прямого контакта с водой – даже при наличии герметичного корпуса.

Ценовой диапазон: бюджетные и премиум решения

Бюджетные реле стеклоподъемников (150–500 рублей) доступны от российских и азиатских брендов: Starline, JP Group, ERA. Они обеспечивают базовую функциональность, но чаще изготавливаются из менее долговечных материалов. Подходят для временной замены или старых авто, где ресурс реле не критичен. Гарантия обычно ограничена 6–12 месяцами.

Премиум-сегмент (800–3000 рублей) представлен OEM-производителями (Bosch, Hella, Valeo) и люксовыми аналогами. Отличаются усиленными контактами, защитой от перегрузок/короткого замыкания, термостойким корпусом. Совместимы с системами комфорта (автоподъем, защита от защемления). Срок службы сопоставим с оригиналом, гарантия – 2–3 года. Рекомендованы для современных иномарок.

Критерии выбора по категориям

Параметр	Бюджетные решения	Премиум решения
Ценовой диапазон	150–500 ₽	800–3000 ₽
Типовые бренды	Starline, ERA, JP Group	Bosch, Hella, Valeo
Защитные функции	Минимальные	Защита от перегрева, КЗ, автовыключение
Ресурс работы	1–2 года	5+ лет

Что учесть при выборе:

Для эксплуатации в сложных условиях (влажность, перепады температур) предпочтительны герметичные премиум-модели.
В авто с электропакетом (кнопки на руле, автоматическое опускание) используйте реле с токовой нагрузкой на 20–30% выше номинальной.
Проверяйте распиновку контактов: бюджетные аналоги могут отличаться от оригинальной схемы.

Диагностические коды ошибок связанные с реле стеклоподъемника

При неисправностях реле стеклоподъемников электронный блок управления (ЭБУ) автомобиля фиксирует ошибки, сохраняя соответствующие диагностические коды (DTC) в памяти. Эти коды позволяют точно локализовать проблему в цепи управления двигателем стекла.

Сканирование OBD-II системы с помощью диагностического сканера выявляет конкретные ошибки. Коды обычно указывают на обрыв цепи, короткое замыкание, превышение допустимого тока или несоответствие сигналов управления.

Распространенные коды ошибок и их интерпретация

Типичные DTC для реле стеклоподъемников включают:

B134X (X варьируется): Ошибка цепи реле переднего стеклоподъемника (обрыв/КЗ)
B135X: Сбой в цепи заднего стеклоподъемника
U110X: Потеря связи с модулем управления стеклоподъемниками
P056X: Аномалии напряжения в цепи реле

Код ошибки	Возможная причина	Проверяемые элементы
B134F	Короткое замыкание реле на массу	Цепи питания, состояние контактов реле
B1352	Обрыв цепи управления	Проводка к ЭБУ, фишки подключения
P0562	Низкое напряжение	Аккумулятор, предохранители, контакты

После выявления кода выполните следующие действия:

Сбросьте ошибку сканером и проверьте ее повторное появление
Прозвоните цепь реле мультиметром на обрыв/замыкание
Проверьте подачу 12В на управляющий контакт реле при активации стеклоподъемника
Осмотрите разъемы на окисление и механические повреждения

Важно: Коды могут отличаться в зависимости от марки авто. Всегда сверяйтесь с мануалом конкретной модели. Не игнорируйте ошибки типа U110X – они указывают на системные сбои коммутации между модулями.

Как проверить работоспособность нового реле перед установкой

Перед монтажом выполните визуальный осмотр реле. Убедитесь в отсутствии трещин на корпусе, проверьте целостность контактов и их маркировку. Сравните расположение выводов со схемой в технической документации автомобиля – несоответствие распиновки свидетельствует о браке.

Для электрической проверки потребуется мультиметр и источник питания 12В (автомобильный аккумулятор или блок питания). Мультиметром в режиме прозвонки убедитесь, что между силовыми контактами (обычно 30 и 87) нет проводимости при отсутствии управляющего напряжения. При подаче напряжения на катушку управления (контакты 85 и 86) должен раздаться четкий щелчок.

Методика тестирования

Соберите контрольную цепь:

Подключите плюс источника питания к выводу катушки (85)
Соедините минус с другим выводом катушки (86)
Подсоедините мультиметр в режиме омметра к силовым контактам (30 и 87)

Показания при подаче напряжения:

Состояние	Катушка	Сопротивление (30-87)
Без напряжения	Отключена	∞ (обрыв)
С напряжением 12В	Активна	≈0 Ом (короткое замыкание)

Для 5-контактных реле дополнительно проверьте контакт 87a: при отключенной катушке он должен иметь нулевое сопротивление с контактом 30, а при активации – разрывать цепь.

При отсутствии мультиметра используйте контрольную лампу:

Соберите последовательную цепь: источник питания → лампа → контакт 30
Подключите контакт 87 к минусу источника
Лампа должна загораться только при подаче напряжения на катушку

Регламентные сроки профилактической замены

Строгих регламентных сроков профилактической замены реле стеклоподъемников не существует, так как их ресурс напрямую зависит от интенсивности эксплуатации, качества детали и условий окружающей среды. Большинство производителей не указывает конкретный интервал в технической документации автомобиля, ориентируясь на принцип замены "по факту выхода из строя".

Однако специалисты рекомендуют проводить диагностику или плановую замену реле в рамках общего обслуживания электросистемы – обычно при достижении пробега 100 000–150 000 км или через 7–10 лет эксплуатации. Критически важно учитывать признаки износа и проводить внеплановую проверку при первых симптомах неполадок.

Ключевые рекомендации по замене

Плановый осмотр: Включайте проверку реле в диагностику электрооборудования при каждом ТО (раз в 10 000–15 000 км).
Проактивная замена: При высоких нагрузках (такси, жаркий климат) меняйте реле каждые 5 лет независимо от состояния.
Комплексный подход: Одновременно с реле обновляйте контакты разъемов и очищайте клеммы АКБ для снижения напряжения.

Симптомы износа	Действия
Западание стекол при движении	Немедленная диагностика и замена
Характерные щелчки под торпедой	Проверка контактов реле в течение 1–2 недель
Отказ одного из стеклоподъемников	Тестирование реле перед заменой моторчика

Список источников

Подбор реле стеклоподъемника требует точной технической информации и проверенных данных. Использование достоверных источников помогает избежать ошибок при выборе совместимой детали для конкретной модели автомобиля.

Следующие материалы предоставляют детальные сведения о принципах работы, параметрах выбора и типовых неисправностях реле стеклоподъемников. Они включают технические рекомендации производителей и практический опыт специалистов.

Официальные руководства по ремонту и электросхемам автомобилей (например, Haynes, Autodata)
Технические каталоги производителей реле (Bosch, Hella, Omron, TE Connectivity)
Специализированные автомобильные форумы (Drive2, Drom.ru, тематические разделы по маркам)
Видеоинструкции по диагностике и замене реле на YouTube-каналах автоэлектриков
Учебные пособия по автомобильной электронике (например, "Электрооборудование автомобилей" Ю. В. Чумаченко)
Статьи в профильных журналах ("За рулем", "Авторевю", "Автомобильная электроника")
Каталоги интернет-магазинов автозапчастей (Exist, Emex, AutoDoc) с параметрами подбора
