Подвесной подшипник - деталь, передающая вращение

Статья обновлена: 04.08.2025

В сложных механических системах, особенно в длинных карданных валах транспорта и промышленных установок, возникает проблема гашения колебаний и надежной передачи крутящего момента. Одним из ключевых компонентов для решения этих задач является подвесной подшипник.

Этот узел выполняет критически важные функции: поддерживает промежуточные секции карданного вала, обеспечивает их соосность, поглощает вибрации и компенсирует перекосы. Его правильная работа напрямую влияет на безопасность, плавность хода и долговечность всего силового агрегата.

Роль подвесного подшипника в карданном валу автомобиля

Подвесной подшипник (опора карданного вала) выполняет критическую функцию поддержки и стабилизации промежуточной секции вала. В конструкциях с длинным карданным валом, разделенным на два или три сегмента, он фиксирует центр сборки, предотвращая её провисание под собственным весом. Крепление подшипника к кузову или раме авто обеспечивает постоянную соосность вала при любых колебаниях подвески.

Благодаря удержанию центральной части в строго заданном положении, подвесной подшипник гасит паразитные вибрации и радиальные биения вращающегося вала. Это исключает ударные нагрузки на шарниры и трансмиссию, защищая их от преждевременного разрушения. Отказ подшипника ведет к дисбалансу всей системы передач крутящего момента.

Ключевые задачи подвесного подшипника:

Центровка – Удержание вала на одной оси вращения при движении автомобиля по неровностям.
Демпфирование – Снижение вибраций и шумов от работающей трансмиссии.
Распределение нагрузки – Предотвращение деформации или излома вала из-за его провисания.
Защита шарниров – Снижение угловых отклонений крестовин, сокращающее их износ.

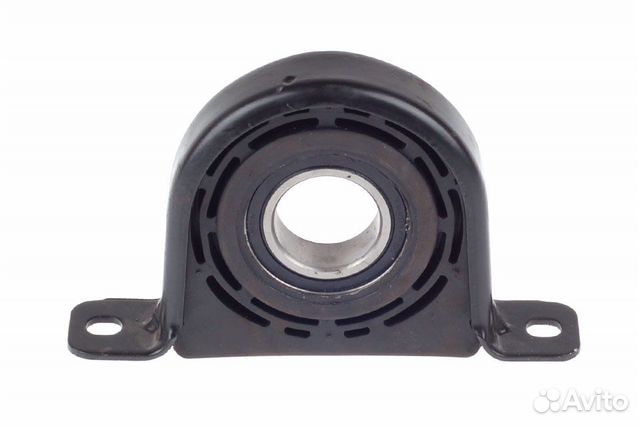

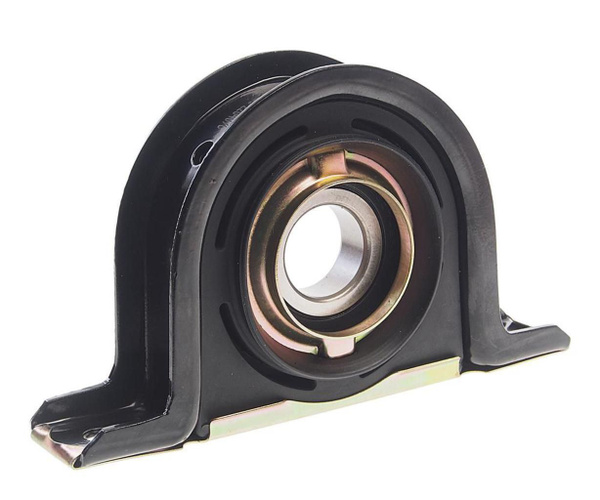

Особенности конструкции:

Корпус с резиновым демпфером для поглощения колебаний.
Закрытый подшипник качения шарикового или роликового типа, заполненный термостойкой смазкой.
Обязательная герметизация для защиты от воды, грязи и реагентов.

Типичные признаки износа подвесного подшипника

Вибрация карданного вала – основной симптом износа подшипника, особенно заметный при разгоне или движении на высокой скорости. Вибрация руля или кузова усиливается пропорционально скорости и часто ощущается через педали или сиденье, указывая на нарушение балансировки вала из-за люфта в опоре.

Характерные звуки сопровождают разрушение подшипника: глухой стук или удары при старте с места/переключении передач, металлический гул или скрежет на средних оборотах. Шумы проявляются циклически, изменяя тональность при нагрузке, и временно исчезают при выжатом сцеплении.

Люфт карданного вала – при механической проверке (на эстакаде или яме) поперечное качение вала рукой выявляет шаткость. Допустимый люфт – до 0.3 мм.
Деформация корпуса подшипника – визуально заметные трещины, сколы или следы коррозии.
Косвенные последствия: ускоренный износ крестовин, повреждение сальников трансмиссии, протечки смазки.

Стадия износа	Проявления	Рекомендуемые действия
Начальная	Единичные щелчки при трогании	Диагностика, контроль состояния
Прогрессирующая	Постоянный гул на 40-60 км/ч	Замена в ближайшее время
Критическая	Вибрация на всех скоростях, скрежет	Немедленная замена до выхода из строя

Проверка исправности подшипника вибротестом

Вибротестирование определяет состояние подшипника через анализ колебаний карданного вала при вращении. Неисправность проявляется резкими скачками виброскорости в осевом и радиальном направлениях. Частотный спектр показывает наличие гармоник на высоких оборотах.

Эталонный уровень вибрации для исправного подшипника заносится в блок управления. При диагностике данные сравнивают с нормативными значениями специальным датчиком, максимальное отклонение в зоне установки агрегата не должно превышать 0,5 м/с².

Основные признаки неисправности

Пик спектра на 50-300 Гц – свидетельствует о деформации сепаратора.
Рост виброускорения на третьей гармонике – признак разрушения дорожек качения.
Шум в диапазоне 1–5 кГц – указывает на сухое трение из-за недостатка смазки.

Параметр	Исправное состояние	Критическое состояние
Вибрация (м/с²)	0.2–0.5	Свыше 1.2
Допустимый зазор люфта (мм)	≤ 0.8	≥ 1.5

Важно: Тестирование проводят при 2000–3000 об/мин без нагрузки. Для точности измерения дублируют трехкратно при разгоне и торможении вала.

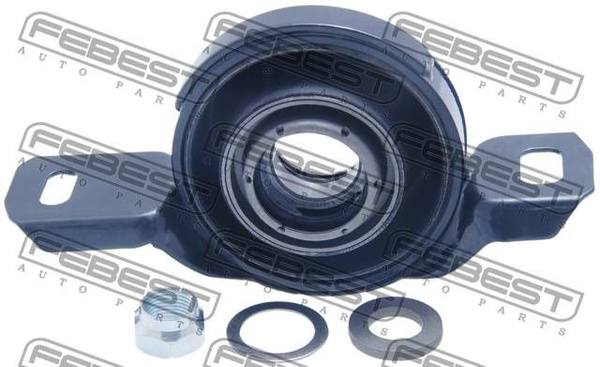

Технология замены подвесного подшипника

Перед началом работ автомобиль фиксируется на подъёмнике или эстакаде, отключается аккумулятор для предотвращения случайного запуска двигателя. Подготавливаются новые комплектующие: подшипник, крепёжные хомуты, замена при необходимости уплотнений. Требуемый инструмент включает набор гаечных ключей, съёмник для карданного вала, монтировку, ветошь и очиститель.

Первым этапом демонтируется карданный вал: ослабляются крепления фланцев редуктора и КПП, после чего вал опускается вниз. Получив доступ к подвесной опоре, извлекаются защитный кожух и фиксирующие хомуты подшипника. Старый подшипник снимается с держателя съёмником или молотком с проставкой.

Подготовка посадочного места: Тщательно очистить кронштейн крепления от грязи. Проверить отсутствие деформаций и коррозии на скобах.
Установка нового подшипника: На посадочную площадку наносится консистентная смазка. Корпус подшипника монтируется в кронштейн до щелчка фиксаторов.
Крепёж: Закрепить узел штатными хомутами с затяжкой по заданному моменту (обычно 22-25 Н·м). Установить защитный кожух.

Карданный вал поднимается, соединяется с фланцами трансмиссии с совмещением меток. Затяжные болты фланцев обрабатываются фиксатором резьбы и протягиваются динамометрическим ключом. После сборки проверяется отсутствие люфтов вручную и тестируется работа на холостых оборотах с контролем вибраций.

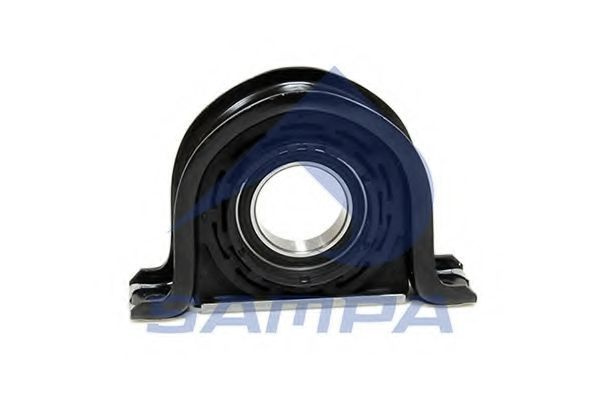

Критерии выбора заменяемой детали

При выборе подвесного подшипника для замены основным критерием является точное соответствие габаритным и конструктивным характеристикам оригинала. Учитываются внутренний диаметр, внешний диаметр, ширина подшипника, конфигурация крепежных элементов и тип корпуса (разборный/неразборный). Не менее важна степень жесткости резинометаллического элемента – она должна нивелировать вибрации соосно с заводскими параметрами. Несоответствие приведет к ускоренному износу карданного вала или дисбалансу привода.

Ключевое значение имеют эксплуатационные условия: нагрузка на кардан, температурный диапазон, воздействие влаги и химических реагентов. Для внедорожников подшипники требуют усиленной защиты от грязи, в коммерческом транспорте – повышенной несущей способности. Анализируйте спецификацию производителя по рабочей температуре (обычно от -40°С до +120°С), допустимым радиальным и осевым нагрузкам. Материал втулки (EPDM, термопласт) должен соответствовать агрессивности среды.

Дополнительные факторы выбора

Репутация производителя: Оригинальные компоненты и сертифицированные аналоги обеспечивают предсказуемый ресурс.
Индикаторы износа: Рекомендуются модели с контрольными канавками или датчиками для визуальной диагностики.
Комплектация: Наличие термостойкой смазки в универсальных подшипниках сокращает риск перегрева.

Критерий	Оптимальные параметры
Соосность валов	≤ 0,15 мм (указывается в паспорте подвески)
Вибрационная стойкость	Минимальный резонанс в диапазоне 1500-3500 об/мин
Антикоррозионные свойства	Оцинкованная сталь корпуса или анодированный сплав

Всегда сверяйте каталожный номер заменяемой детали с данными производителя вашего ТС. Обязательной проверке перед установкой подлежит состояние вала (отсутствие овализации, рисок) и правильность центровки узла привода. Игнорирование этих требований даже при использовании качественной запчасти провоцирует преждевременный выход подшипника из строя.

Регламент обслуживания для профилактики поломок

Осмотр подвесного подшипника следует проводить каждые 15-20 тыс. км пробега или раз в 12 месяцев. Основная цель – выявление признаков износа: люфт вала, трещины на корпусе, деформации резинового демпфера. Обязательно проверяется герметичность пыльников и отсутствие посторонних шумов при прокрутке кардана вручную.

Смазка выполняется через пресс-маслёнки согласно инструкции производителя (обычно каждые 10 тыс. км) с применением специальных тугоплавких составов. Полная замена подшипника требуется при обнаружении одного из критических дефектов: заклинивание, вибрация на всех скоростях, утечка смазки через повреждённые уплотнения. Игнорирование этих симптомов ведёт к разрушению карданного вала.

Диагностика:
1. Контроль осевого люфта (допуск до 0,5 мм)
2. Проверка целостности сварных швов кронштейна
Профилактические работы:
- Смазка ниппеля ШРУС-4 до вытеснения старой смазки
- Замена деформированных стопорных колец

Критерий	Норма	Требует замены
Радиальный зазор	≤ 0.3 мм	≥ 0.7 мм
Шум при вращении	Отсутствует	Хруст/скрежет
