Поэтапная чистка карбюратора своими руками
Статья обновлена: 18.08.2025
Карбюратор – критически важный узел в двигателях бензиновой техники, отвечающий за смешивание топлива с воздухом. Со временем каналы, жиклеры и поплавковая камера засоряются пылью, смолами и отложениями, что приводит к перебоям в работе мотора.
Симптомы загрязнения включают трудный запуск, плавающие обороты, провалы мощности и повышенный расход топлива. Регулярная очистка карбюратора – обязательная процедура для поддержания стабильной работы двигателя бензопилы, газонокосилки или мотоцикла.
В этой инструкции подробно разберем поэтапный процесс чистки с демонтажем узла, использованием специальных средств и тонкостями сборки. Для работы потребуются отвертки, очиститель карбюратора, сжатый воздух и чистая ветошь.
Подготовка инструментов для чистки карбюратора
Сбор необходимых инструментов перед разборкой карбюратора ускорит процесс и предотвратит потерю мелких деталей. Отсутствие подходящего оборудования может привести к повреждению чувствительных элементов конструкции.
Используйте только чистые ёмкости и ветошь для сортировки компонентов. Работайте в хорошо проветриваемом помещении из-за токсичности моющих средств.
Обязательные инструменты и материалы
- Набор отвёрток (крестовые и шлицевые разных размеров)
- Гаечные ключи (рожковые и накидные, включая торцевые головки)
- Пинцет для работы с мелкими деталями (жиклёры, прокладки)
- Ёмкости с ячейками для систематизации винтов и компонентов
- Чистая ветошь без ворса (микрофибра или хлопок)
Специализированные средства
- Очиститель карбюратора в аэрозоле - для удаления смол и отложений
- Сжатый воздух (компрессор или баллончик) - продувка каналов
- Ультразвуковая ванна - для сложных загрязнений (опционально)
- Мягкие ёршики - очистка жиклёров и топливных каналов
| Дополнительные материалы | Назначение |
|---|---|
| Защитные очки | Защита глаз от брызг химикатов |
| Резиновые перчатки | Предотвращение контакта кожи с растворителем |
| Ремкомплект карбюратора | Замена изношенных прокладок и диафрагм |
Отключение аккумулятора
Отсоединение аккумуляторной батареи – обязательный этап перед чисткой карбюратора. Это исключает риск короткого замыкания при случайном касании инструментом электропроводки или металлических деталей двигателя. Напряжение бортовой сети может повредить электронные компоненты или стать причиной травмы.
Всегда соблюдайте строгую последовательность: первой отключается отрицательная клемма («масса»), затем – положительная. Если нарушить порядок, искрение при снятии «минуса» может спровоцировать возгорание или выход из строя генератора.
Порядок действий
- Заглушите двигатель, выньте ключ из замка зажигания.
- Найдите аккумулятор в подкапотном пространстве (в редких случаях – в багажнике или под сиденьем).
- Определите клеммы:
- «–» (минус/масса) – черный провод, крепится к кузову/блоку двигателя;
- «+» (плюс) – красный провод, соединен со стартером и генератором.
- Ослабьте гайку крепления отрицательной клеммы рожковым ключом (обычно на 10 мм).
- Снимите клемму с вывода АКБ, отведите провод в сторону и зафиксируйте, исключив контакт с аккумулятором.
- Повторите действия для положительной клеммы.
- Убедитесь, что обе клеммы не касаются металлических поверхностей или выводов батареи.
Снятие воздушного фильтра для доступа к карбюратору
Отключите подачу топлива поворотом крана или пережатием шланга. Снимите отрицательную клемму с аккумулятора для предотвращения короткого замыкания.
Очистите корпус фильтра от грязи щеткой или сжатым воздухом. Это исключит попадание мусора в карбюратор при демонтаже.
Порядок демонтажа
- Открутите крепежные элементы:
- Гайки/болты крышки корпуса
- Винты зажимного хомута на впускном патрубке
- Отсоедините шланги и трубки:
- Вакуумные линии (если прикреплены к корпусу)
- Дыхательный патрубок картера
- Извлеките воздушный фильтр:
- Снимите верхнюю крышку корпуса
- Достаньте фильтрующий элемент
- Открутите нижнюю часть корпуса (при необходимости)
- Накройте впускное окно карбюратора чистой ветошью для защиты от пыли.
Проверьте состояние резиновых уплотнителей на корпусе – при деформации замените их перед сборкой.
Фотографирование соединений перед разборкой
Перед началом демонтажа тщательно сфотографируйте все соединения, шланги и провода карбюратора под разными углами. Используйте хорошее освещение и крупный план, чтобы четко зафиксировать расположение каждого элемента относительно корпуса и соседних деталей.
Особое внимание уделите местам подключения топливных и вакуумных шлангов, тяг привода дроссельных заслонок, электромагнитного клапана, а также винтам регулировки качества и количества смеси. Сделайте дублирующие снимки для критически важных узлов.
Порядок действий
- Очистите зону вокруг карбюратора от грязи для лучшей видимости соединений.
- Сделайте общие планы сверху и сбоку, захватывающие весь агрегат.
- Сфотографируйте каждую группу элементов отдельно:
- Топливные магистрали (вход/выход)
- Вакуумные шланги с номерами или метками
- Электрические разъемы и тросы привода
- Задокументируйте первоначальное положение регулировочных винтов меткой на корпусе.
Важно: Проверьте качество снимков сразу после съемки – размытые фото не помогут при сборке. Сохраните изображения на надежном носителе.
Отсоединение топливного шланга от карбюратора
Перед началом работ подготовьте ёмкость для слива остатков топлива и ветошь для быстрого удаления проливов. Убедитесь в отсутствии открытого огня и источников искрения в радиусе 5 метров от рабочей зоны.
Найдите топливный шланг между бензобаком и карбюратором. Обычно он крепится к штуцеру на корпусе карбюратора с помощью стального хомута. Проверьте наличие топлива в шланге путём лёгкого сжатия.
Этапы демонтажа
- Ослабьте хомут с помощью отвёртки или плоскогубцев:
- Для винтового хомута – поверните отвёрткой винт против часовой стрелки
- Для пружинного – сожмите "ушки" хомута пассайатижами
- Проверните шланг вокруг штуцера для разрушения возможного прикипания
- Сдвигайте шланг вдоль оси штуцера короткими вращательными движениями
- Придерживайте штуцер карбюратора второй рукой для предотвращения поломки
- После снятия сразу заглушите шланг подходящим болтом или пластиковой заглушкой
Критически важно: избегайте перегибов и резких рывков при демонтаже – старые шланги часто теряют эластичность и трескаются. Если шланг "прикипел", используйте каплю WD-40 или тормозной жидкости по стыку, выждав 3-5 минут перед повторной попыткой.
| Проблема | Решение |
|---|---|
| Закоксованный хомут | Обработать резьбу винта жидкостью для очистки карбюратора |
| Деформация шланга | Заменить новым отрезком топливопровода |
| Утечка из штуцера | Проверить целостность резьбы и уплотнительного конуса |
Снятие тросика газа и других тяг управления
Отсоединение элементов управления требует аккуратности для предотвращения повреждения тонких механизмов. Начните с визуального изучения точек крепления тяг и тросика к карбюратору, запоминая их изначальное положение.
Ослабьте фиксатор тросика на рычаге дроссельной заслонки, используя гаечный ключ или отвертку (в зависимости от типа крепления). Не допускайте резких рывков – тросик должен выйти из паза плавно.
Порядок демонтажа
- Тросик газа:
- Снимите пружинный фиксатор с тяги дросселя.
- Открутите контргайку крепления оболочки тросика к кронштейну на корпусе карбюратора.
- Аккуратно вытяните наконечник тросика из прорези рычага управления заслонкой.
- Тяга подсоса (ручной воздушной заслонки):
- Отсоедините тягу от рычага на оси заслонки, сжав фиксирующие "усы" пластикового крепления.
- Извлеките ось кронштейна тяги из монтажного отверстия (если предусмотрено конструкцией).
- Ваккуумные шланги:
- Пометьте маркером или сфотографируйте подключение вакуумных трубок к штуцерам.
- Сожмите хомут (если есть) и аккуратно снимите каждый шланг, не допуская их перегиба.
Уложите снятые тяги и шланги в сторону, исключая их натяжение или зажим. Проверьте целостность пружин возврата дроссельной заслонки – они должны оставаться на карбюраторе.
Откручивание крепёжных гаек карбюратора
Подготовьте набор рожковых или накидных ключей, соответствующих размеру гаек карбюратора. Убедитесь в наличии свободного доступа к крепёжным элементам – при необходимости демонтируйте мешающие патрубки воздушного фильтра или тросы управления дроссельной заслонкой.
Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения случайного замыкания. Очистите область вокруг гаек металлической щёткой от загрязнений, снижающих усилие откручивания.
Порядок действий
Выполняйте демонтаж в строгой последовательности:
- Ослабьте каждую гайку на ½ оборота поочерёдно, двигаясь крест-накрест для равномерного снятия нагрузки.
- После первичного ослабления полностью выкрутите гайки, сохраняя их вместе с шайбами в отдельную ёмкость.
- При наличии "прикипевших" соединений:
- Обработайте резьбу аэрозольным проникающей смазкой WD-40
- Выждите 10-15 минут
- Аккуратно раскачивайте гайку ключом без чрезмерных усилий
Снимите карбюратор, аккуратно потянув его вверх и отсоединив топливный шланг. Заглушите открытый топливный канал чистой ветошью во избежание протечек.
Извлечение карбюратора из впускного коллектора
Перед началом работ убедитесь в наличии необходимых инструментов: крестовой и плоской отверток, рожковых ключей соответствующего размера, чистой ветоши и защитных перчаток. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и снимите воздушный фильтр, демонтировав корпус и извлекая сам фильтрующий элемент.
Осмотрите зону крепления карбюратора, запоминая расположение всех подсоединенных элементов. Зафиксируйте точки подключения троса педали газа, вакуумных шлангов и топливопровода, используя фотосъемку или маркировку проводов цветной изолентой. Слейте остатки бензина из поплавковой камеры через специальную пробку в нижней части корпуса.
Последовательность демонтажа
- Ослабьте хомуты крепления шлангов и аккуратно отсоедините:
- Топливную магистраль (предварительно подготовьте емкость для остатков топлива)
- Вакуумные трубки (отметив их расположение)
- Трос привода дроссельной заслонки
- Выкрутите гайки крепления карбюратора к коллектору крест-накрест диагональной схемой, предотвращая деформацию фланца. Используйте торцевой ключ для труднодоступных соединений.
- Аккуратно раскачайте корпус из стороны в сторону, чтобы разрушить прикипевшую прокладку. Не применяйте рычаги или отвертки для поддевания – высок риск повреждения седла.
- Извлеките узел строго вертикально вверх, контролируя положение поплавковой камеры. Немедленно закройте впускное отверстие коллектора чистой ветошью для защиты от мусора.
| Элемент | Тип крепежа | Рекомендуемый инструмент |
|---|---|---|
| Корпус воздушного фильтра | Болты/гайки (4-6 шт) | Крестовая отвертка, ключ на 10 |
| Топливопровод | Накидная гайка | Рожковый ключ 12-14 мм |
| Крепеж карбюратора | Гайки (обычно 4 шт) | Торцевая головка 13 мм с удлинителем |
Проверьте целостность уплотнительной прокладки между карбюратором и коллектором – при наличии разрывов или деформаций обязательна замена. Очистите посадочную поверхность коллектора от остатков старой прокладки металлической щеткой, избегая попадания стружки во впускные каналы.

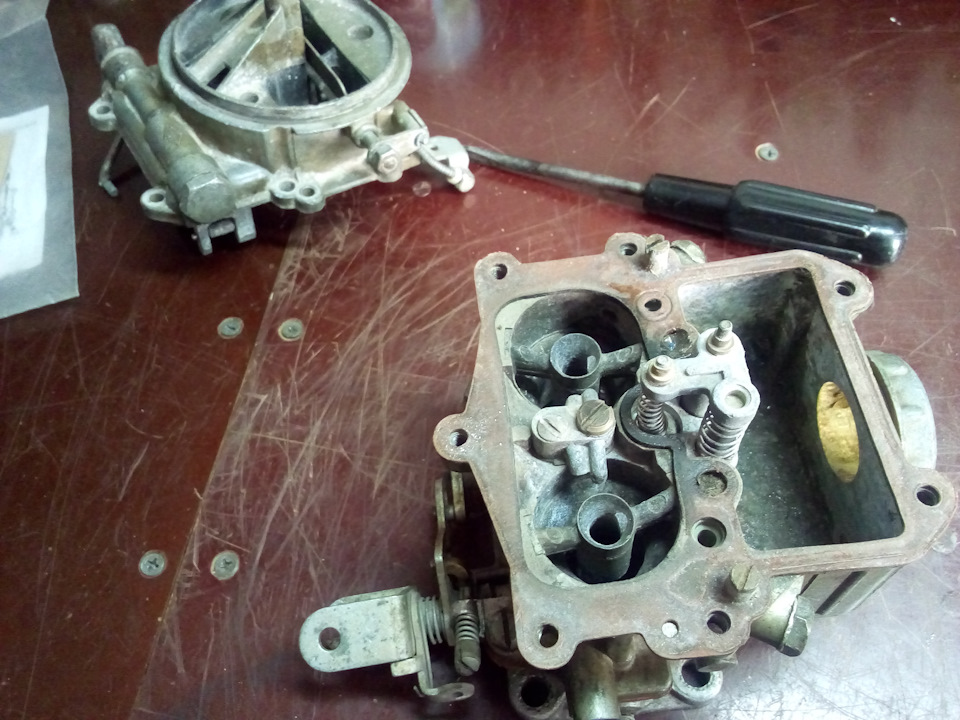

Демонтаж поплавковой камеры
Отверните крепежные винты, удерживающие крышку поплавковой камеры. Используйте крестовую или плоскую отвертку в зависимости от типа головки винтов. Действуйте аккуратно, чтобы не сорвать шлицы – закисшие винты предварительно обработайте WD-40.
Снимите крышку после удаления всех крепежных элементов. Приподнимите ее строго вертикально без перекосов – внутри находятся поплавок и игольчатый клапан, которые могут зацепиться за стенки. Если крышка прикипела, аккуратно постучите резиновым молотком по краям.
Работа с внутренними компонентами
Извлеките поплавковый механизм:
- Подденьте ось поплавка тонкой отверткой или шилом через технологическое отверстие в стенке камеры
- Вытащите ось в направлении, указанном стрелкой на корпусе (обычно вбок)
- Достаньте поплавок вместе с закрепленным на нем игольчатым клапаном
Важные нюансы:
- Запомните ориентацию поплавка относительно корпуса карбюратора
- Не роняйте игольчатый клапан – его седло легко повреждается
- Проверьте состояние уплотнительной прокладки на крышке
| Компонент | Проверка после демонтажа |
| Игольчатый клапан | Наличие задиров на конусе, свобода хода |
| Поплавок | Герметичность (погружение в горячую воду), отсутствие деформации |
| Ось поплавка | Ровность поверхности, отсутствие коррозии |
Сложите все снятые детали в отдельную емкость – мелкие элементы легко теряются! Очистите посадочное место прокладки на корпусе карбюратора от остатков старого герметика металлической щеткой.
Оценка состояния поплавка и игольчатого клапана
Извлеките поплавковый механизм, аккуратно вынув ось вращения поплавка или открутив крепежные винты (в зависимости от конструкции). Снимите поплавок и игольчатый клапан для детального осмотра.
Проведите визуальную диагностику всех компонентов. Ищите деформации корпуса поплавка, трещины или следы топлива внутри (указывает на разгерметизацию). Проверьте иглу клапана и её посадочное гнездо на предмет износа, задиров или загрязнений.
Ключевые этапы проверки
- Тест герметичности поплавка: Погрузите его в горячую воду (60-80°C) на 2-3 минуты. Появление пузырьков воздуха подтверждает разгерметизацию.
- Контроль иглы клапана:
- Убедитесь в отсутствии рисок или вмятин на конусе иглы
- Проверьте пружинный язычок на упругость (должен свободно двигаться)
- Протрите контактные поверхности безворсовой салфеткой
- Проверка седла клапана: Осмотрите металлическое гнездо на наличие канавок или коррозии. Приложите иглу к седлу – контакт должен быть по сплошному кругу без зазоров.
| Проблема | Последствия | Решение |
|---|---|---|
| Затопленный поплавок | Перелив топлива, высокий уровень в камере | Замена поплавка |
| Износ конуса иглы | Непрерывная подача топлива | Замена игольчатого клапана в сборе |
| Загрязнение седла | Неплотное прилегание иглы | Очистка ультразвуком или мягкой ветошью |
Извлечение главного топливного жиклёра
После полного снятия крышки поплавковой камеры и слива остатков топлива, доступ к главному топливному жиклёру становится открытым. Он расположен вертикально в центральной части дна камеры.
Главный жиклёр представляет собой латунную втулку с наружной резьбой и калиброванным отверстием внутри. Обычно он ввёрнут в корпус карбюратора или в эмульсионную трубку. Для его извлечения требуется подходящий инструмент.
Процесс извлечения
- Подготовьте инструмент: Возьмите шлицевую отвёртку с идеально подходящим по ширине и толщине жалом. Ширина жала должна полностью заполнять прорезь жиклёра без люфта, чтобы избежать срыва шлицов.
- Обеспечьте надёжный захват: Твёрдо вставьте жало отвёртки в прорезь жиклёра, удерживая её строго вертикально.
- Ослабьте жиклёр: Плавно поверните отвёртку против часовой стрелки (стандартная правая резьба). Не прилагая чрезмерных усилий, так как латунь мягкая и шлицы легко повреждаются.
- Выкрутите жиклёр: После ослабления аккуратно выкрутите жиклёр пальцами или пинцетом до конца. Запомните его положение и глубину посадки в колодец, если он нестандартный.
- Обратите внимание на конструкцию: Иногда главный жиклёр удерживается или дополняется тонкой иглой или имеет направляющий паз. Отметьте наличие этих деталей и их ориентацию перед полным извлечением.
- Извлеките эмульсионную трубку (если необходимо): Часто главный жиклёр ввёрнут непосредственно в верхнюю часть эмульсионной трубки. После выкручивания жиклёра, аккуратно подденьте и извлеките саму эмульсионную трубку из колодца легким покачиванием или пинцетом.
- Осмотрите извлечённые детали: Положите извлечённый главный жиклёр и эмульсионную трубку (если снималась) на чистую поверхность. Визуально оцените состояние их отверстий и поверхностей – нет ли явных загрязнений, деформаций или повреждений резьбы.
Выкручивание жиклёра холостого хода
После снятия верхней крышки карбюратора и демонтажа поплавкового механизма переходите к извлечению жиклёра холостого хода. Данный элемент расположен в нижней части камеры, часто рядом с главными топливными жиклёрами, и напрямую влияет на стабильность оборотов двигателя на холостом ходу.
Для доступа к жиклёру потребуется тонкая шлицевая отвёртка с узким жалом. Внимательно осмотрите дно камеры: жиклёр холостого хода обычно выглядит как небольшой цилиндр с прорезью под шлиц, установленный вертикально в канале. Убедитесь, что рабочая зона хорошо освещена.
Этапы демонтажа
- Подготовьте инструмент: Используйте отвёртку, чья ширина жала точно соответствует прорези жиклёра. Слишком широкий инструмент повредит прорезь.
- Фиксация карбюратора: Зажмите корпус карбюратора в тисках через мягкие прокладки (ткань/резина), исключив смещение или деформацию.
- Аккуратное выкручивание: Вставьте отвёртку в прорезь жиклёра, плотно прижав жало. Плавно поворачивайте против часовой стрелки, избегая перекоса.
- Извлечение: После ослабления резьбы полностью выкрутите жиклёр пальцами. Если он закис, капните на резьбу WD-40 и подождите 5 минут.
- Контроль состояния: Осмотрите резьбу жиклёра и посадочное отверстие в карбюраторе на предмет повреждений или заусенцев.
| Типовая проблема | Решение при выкручивании |
|---|---|
| Жиклёр "прикипел" | Примените проникающую смазку, аккуратно постучите ручкой отвёртки по корпусу карбютора возле жиклёра |
| Сорвана прорезь | Используйте экстрактор для снятия сломанных метизов или тонкие плоскогубцы |
| Загрязнение канала | Продуйте посадочное отверстие сжатым воздухом после извлечения детали |
Важно: Не применяйте чрезмерное усилие при откручивании – корпус жиклёра из мягкого сплава легко деформируется. Если элемент не поддаётся, повторите обработку проникающей смазкой. Все извлечённые жиклёры складывайте в отдельную ёмкость для последующей очистки.
Разборка ускорительного насоса
Отсоедините тягу привода ускорительного насоса от рычага дроссельной заслонки, аккуратно сняв стопорное кольцо или шплинт крепления. Ослабьте винты крепления корпуса насоса к карбюратору, стараясь не сорвать шлицы – они часто закисшие.
Извлеките корпус насоса вместе с диафрагмой, поддев его тонкой отверткой при необходимости. Снимите возвратную пружину с направляющего штока, запомнив её положение. Проверьте состояние резиновой диафрагмы: трещины, надрывы или затвердение требуют замены.
Детальная разборка компонентов
Выкрутите топливные жиклеры распылителя из корпуса насоса тонкой шлицевой отверткой. Снимите обратный шариковый клапан, аккуратно вытряхнув его из канала – он может удерживаться пружиной. Разберите механизм привода:
- Снимите стопорную шайбу с оси рычага
- Выбейте ось рычага легкими ударами молотка через оправку
- Извлеките рычаг и кулачковый механизм

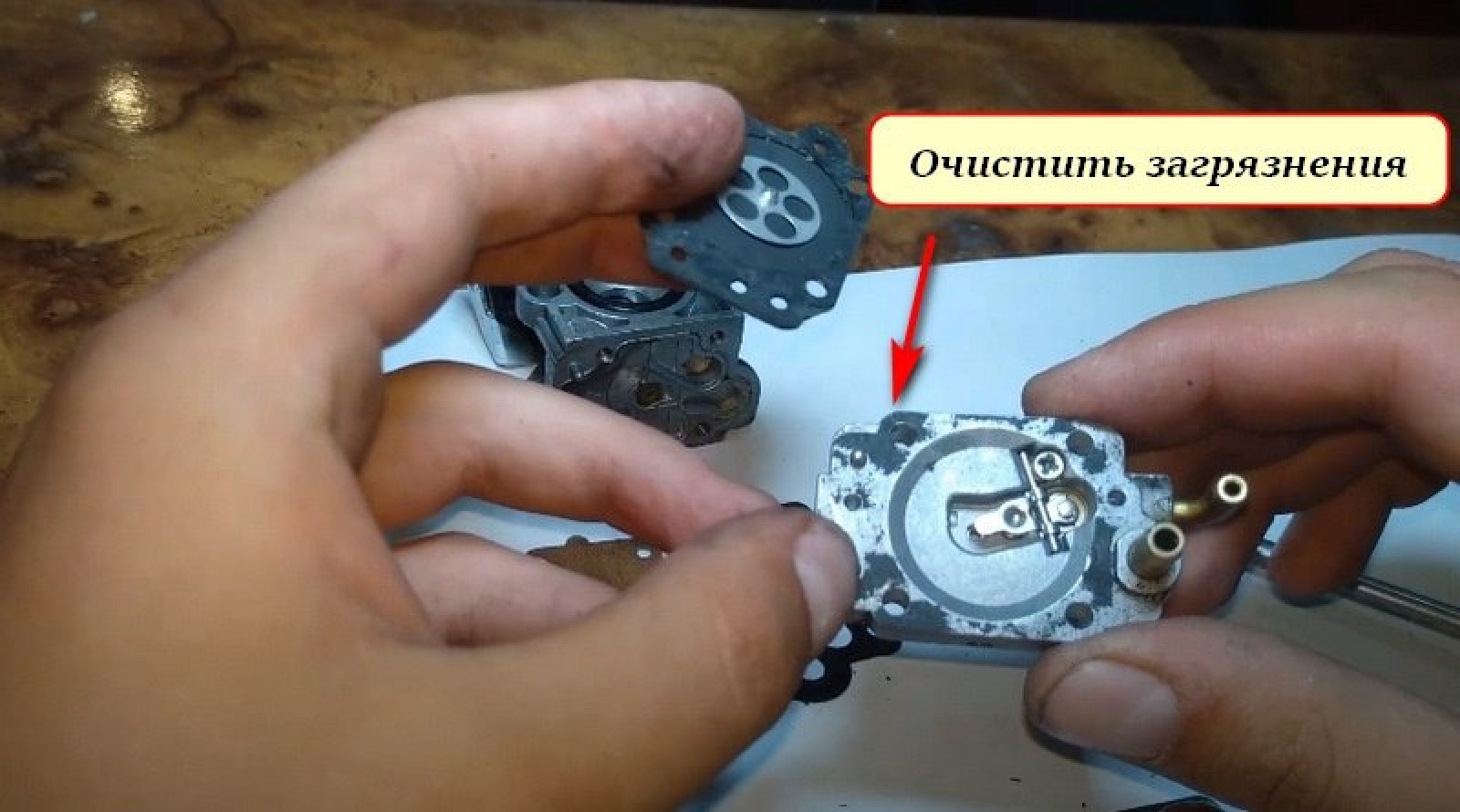

Очистка элементов: Промойте все детали в ацетоне или чистящей жидкости. Продуйте каналы сжатым воздухом. Особое внимание уделите:
- Распылителю – микроотверстия должны быть полностью свободны
- Седельцу шарикового клапана – отсутствие забоин
- Направляющей штока – гладкий ход без заеданий
| Компонент | Проверка | Критичные дефекты |
|---|---|---|
| Диафрагма | Эластичность, целостность | Разрывы, деформация |
| Шариковый клапан | Плотность прилегания | Износ седла, залипание |
| Возвратная пружина | Равномерность витков | Проседание, коррозия |
Демонтаж электромагнитного клапана (если есть)
Электромагнитный клапан расположен в нижней части карбюратора и регулирует подачу топлива на холостом ходу. Для полноценной чистки жиклеров и каналов системы холостого хода его необходимо временно извлечь из корпуса.
Перед началом работ снимите клемму "минус" с аккумулятора, чтобы исключить риск короткого замыкания. Подготовьте чистую ветошь для укладки деталей и ключ подходящего размера (чаще требуется рожковый на 13 мм).
Пошаговый процесс снятия
- Найдите клапан в нижней части карбюратора (цилиндрический элемент с проводом).
- Аккуратно отсоедините электрический разъем, нажав на фиксатор-защелку.
- Используя рожковый ключ, открутите клапан против часовой стрелки. Удерживайте корпус карбюратора второй рукой.
- Извлеките клапан вместе с уплотнительным кольцом и пружиной (если они есть).
- Проверьте состояние деталей:
- Уплотнительное кольцо на отсутствие трещин
- Пружину на целостность
- Иглу клапана на подвижность
Вымачивание деталей в очистителе карбюратора
Разберите карбюратор на составные компоненты, отсоединив все резиновые уплотнители, пластиковые элементы и мембраны – они могут быть повреждены агрессивным химическим составом. Тщательно промойте металлические детали в бензине или керосине, чтобы удалить крупные загрязнения и остатки топлива перед погружением в очиститель.
Подготовьте ёмкость из химически стойкого материала (стекло, керамика или специальный пластик), заполните её очистителем карбюратора так, чтобы жидкость полностью покрывала детали. Избегайте использования алюминиевой или оцинкованной посуды – реакция с растворителем приведёт к образованию вредных соединений и повреждению поверхностей.
Порядок и особенности вымачивания
- Погрузите детали в очиститель, используя пинцет или проволочный крюк для предотвращения контакта с кожей
- Выдержите время согласно инструкции на упаковке очистителя (обычно от 30 минут до 2 часов)
- Для застарелых отложений:
- Увеличьте время вымачивания до 4-6 часов
- Применяйте ёмкость с герметичной крышкой для уменьшения испарения
- Периодически покачивайте ёмкость или перемешивайте детали для равномерного очищения
Важные предостережения: Работу проводите только в хорошо проветриваемом помещении или на улице, используя средства защиты – перчатки из нитрила и очки. Не допускайте попадания очистителя на окрашенные поверхности автомобиля – произойдёт химическая реакция с разрушением лакокрасочного слоя.
| Тип загрязнения | Рекомендуемое время вымачивания |
| Свежие смолы и лёгкие отложения | 20-40 минут |
| Загустевшее топливо, средние отложения | 1-2 часа |
| Затвердевший лак, сильные загрязнения | 3-6 часов |
После извлечения деталей, продуйте все каналы и жиклёры сжатым воздухом, уделяя особое внимание слепым отверстиям и труднодоступным полостям. Используйте мягкую нейлоновую щётку для удаления остатков размягчённых отложений в пазах и углублениях. Повторяйте процедуру вымачивания для особо загрязнённых элементов до полного удаления отложений на всех поверхностях.
Чистка жиклёров сжатым воздухом
После механической очистки и промывки в растворителе обязательным этапом является продувка жиклёров сжатым воздухом. Это удалит остатки загрязнений и растворителя из калиброванных отверстий, которые невозможно качественно обработать ёршиками.
Используйте компрессор с ресивером, обеспечивающий стабильное давление в диапазоне 3-4 атмосферы. Никогда не применяйте баллончики со сжатым воздухом – их мощности недостаточно для эффективной очистки. Работайте в защитных очках!
Порядок действий
- Наденьте на воздушный пистолет узкую пластиковую или резиновую насадку конической формы.
- Плотно прижмите насадку к входному отверстию жиклёра. Удерживайте деталь пинцетом или пальцами через чистую ветошь.
- Короткими нажатиями (1-2 секунды) подавайте воздух сначала со стороны входного отверстия, затем переверните жиклёр и повторите продувку с выходной стороны.
- Осмотрите отверстие на просвет – оно должно быть абсолютно чистым и иметь чёткие края. Повторите продувку при малейших сомнениях.
Проверьте пропускную способность жиклёров после чистки:
| Тип жиклёра | Метод контроля |
|---|---|
| Главный топливный | Сравнение вытекания бензина за единицу времени с новым эталоном |
| Воздушный | Продувка с манометром – сопротивление потоку не должно отличаться от нового |
Избегайте контакта жиклёров с маслом или волокнами ткани после продувки. Храните их до сборки в герметичной ёмкости. Продувка завершает процесс очистки – теперь детали готовы к установке в карбюратор.
Продувка воздушных каналов карбюратора
После демонтажа жиклеров и визуального осмотра приступайте к механической очистке каналов. Используйте тонкую медную проволоку, аккуратно удаляя затвердевшие отложения из всех отверстий. Избегайте стальных инструментов – они могут повредить калиброванные поверхности.
Тщательно промойте каждое отверстие аэрозольным очистителем карбюратора с удлиненной трубкой. Направляйте струю под разными углами, контролируя выход жидкости из смежных каналов. Повторяйте процедуру до полного удаления загрязнений.
Технология продувки сжатым воздухом
Перед сборкой обязательно просушите и продуйте все каналы:
- Наденьте защитные очки – частицы грязи могут разлетаться под давлением
- Используйте компрессор с ресивером (минимальное давление 3 атм)
- Зафиксируйте карбюратор в тисках через мягкие прокладки
Продувайте в строгой последовательности:
- Главные топливные жиклеры
- Каналы холостого хода
- Эмульсионные трубки
- Воздушные корректоры
- Переходные отверстия
Контрольный признак качественной продувки – чистый свистящий звук воздуха на выходе из противоположного отверстия. При наличии хрипов или прерывистого потока повторите очистку.
| Тип канала | Диаметр сопла | Рекомендуемое давление |
|---|---|---|
| Главные жиклеры | 0.8-1.2 мм | 4 атм |
| Каналы ХХ | 0.5-0.7 мм | 3 атм |
| Воздушные корректоры | 1.5-2.0 мм | 5 атм |
Очистка дроссельных заслонок
Дроссельные заслонки регулируют поток воздуха в двигатель, и их загрязнение приводит к неустойчивым оборотам холостого хода, провалам при разгоне и повышенному расходу топлива. Очистка проводится при сильном нагаре или после длительного простоя техники.
Работы требуют осторожности: нельзя повреждать внутренние поверхности заслонок и их ось. Используйте только специальные аэрозольные очистители карбюратора, так как агрессивные растворители разрушают защитное покрытие и уплотнения.
Порядок очистки
- Демонтаж воздушного фильтра: Снимите корпус воздушного фильтра для доступа к карбюратору и дроссельному узлу.
- Фиксация заслонок: Попросите помощника нажать педаль газа или подложите клин под рычаг привода, чтобы заслонки оставались полностью открытыми.
- Нанесение очистителя:
- Распылите очиститель на обе стороны заслонок, ось вращения и каналы холостого хода.
- Дайте раствору подействовать 5-10 минут для размягчения отложений.
- Механическое удаление нагара:
- Аккуратно протрите поверхности мягкой безворсовой ветошью или ватной палочкой.
- Избегайте царапин! Не используйте металлические щетки или скребки.
- Повторная обработка: При сильных отложениях повторите распыление и очистку до полного удаления грязи.
- Промывка каналов: Распылите очиститель в жиклеры системы холостого хода и вентиляции картера.
- Сборка: Убедитесь, что заслонки вращаются свободно без заеданий. Установите воздушный фильтр на место.
Чистка топливных колодцев и эмульсионных трубок
Отверните винты крепления верхней крышки карбюратора и снимите её. Аккуратно извлеките эмульсионные трубки вместе с главными топливными жиклёрами, запоминая их расположение в колодцах. Не допускайте смешивания деталей разных камер.
Проверьте состояние колодцев: удалите остатки топлива ветошью. Осмотрите стенки на наличие отложений или коррозии. Приготовьте очиститель карбюратора, ёршики для трубок, сжатый воздух и мягкую кисточку.
Этапы очистки
- Обработайте внутренности колодцев очистителем. Распылите состав на стенки, оставьте на 5 минут для растворения отложений.
- Продуйте колодцы сжатым воздухом. Держите баллон вертикально, направляя струю от дна к выходным каналам.
- Погрузите эмульсионные трубки в очиститель на 10 минут. Особое внимание уделите боковым отверстиям – их прочищайте иглой строго по диаметру без расширения.
- Обработайте трубки ёршиком подходящего размера. Двигайте инструмент плавно, без усилий, чтобы избежать деформации.
- Продуйте трубки воздухом, проверьте свет на просвет – все отверстия должны быть чистыми.
- Установите элементы в обратном порядке. Обязательно совместите пазы трубок с фиксаторами в колодцах.
После сборки запустите двигатель. Если наблюдаются плавание оборотов – проверьте плотность прилегания трубок и герметичность соединений.
Проверка герметичности игольчатого клапана
Герметичность игольчатого клапана напрямую влияет на стабильность уровня топлива в поплавковой камере. Неплотное прилегание иглы к седлу вызывает перелив топлива, что приводит к затоплению двигателя, повышенному расходу горючего и затрудненному запуску.
Проверка выполняется после демонтажа клапана из корпуса карбюратора. Основной метод – тестирование воздушным потоком для выявления утечек в закрытом состоянии. Требуется чистая рабочая зона и источник воздуха (резиновая груша, компрессор или даже рот).
Порядок действий
- Извлеките клапан вместе с седлом, отсоединив поплавковый механизм
- Промойте детали чистым бензином, удаляя отложения мягкой кистью
- Плотно прижмите кончиком пальца иглу к седлу, имитируя закрытое состояние
- Подайте воздух через топливный канал седла:
- Норма: воздух не проходит при закрытой игле
- Неисправность: появление воздушного потока свидетельствует о потере герметичности
| Признак проблемы | Возможная причина |
|---|---|
| Воздух проходит при легком нажатии | Износ конусной части иглы |
| Воздух проходит с усилием | Загрязнение седла или микроцарапины |
Важно: При обнаружении утечки замените клапан целиком – полировка иглы обычно дает временный эффект. Убедитесь, что новое седло плотно запрессовано в корпус без перекосов.
Сборка поплавковой камеры после чистки
Установите поплавок на ось, проверив отсутствие заеданий при движении. Ось должна вставляться без усилий, а поплавок свободно опускаться и подниматься без перекосов. Убедитесь, что игольчатый клапан легко входит в седло.
Отрегулируйте уровень топлива по спецификации производителя. Для этого переверните крышку камеры поплавком вверх и измерьте расстояние от прокладки до верхней кромки поплавка щупом. При необходимости аккуратно подогните кронштейн крепления иглы.
Ключевые этапы сборки
- Наденьте новую уплотнительную прокладку на посадочную канавку корпуса
- Поместите крышку камеры на корпус, совместив крепежные отверстия
- Равномерно затяните винты крест-накрест с моментом 0.8-1.2 Н·м
- Проверьте герметичность соединения подачей воздуха под давлением 0.3 атм
| Элемент | Контрольный параметр |
|---|---|
| Ход поплавка | 8-12 мм |
| Зазор игольчатого клапана | 1.0-1.5 мм |
| Усилие прижима язычка | 0.15-0.25 Н |
Установка жиклёров на штатные места
Возьмите все промытые и продутые жиклёры, сверьте их маркировку с технической документацией на карбюратор. Каждый элемент должен соответствовать исходному положению: главный топливный, воздушный, холостого хода, экономайзера. Перепутывание приведёт к нарушениям топливоподачи.
Проверьте резьбу и посадочные гнёзда на отсутствие загрязнений. Убедитесь в целостности уплотнительных колец и прокладок (при наличии). Повреждённые уплотнители немедленно замените во избежание подсоса воздуха.
Порядок монтажа
- Главный топливный жиклёр вкрутите в центральное отверстие поплавковой камеры до лёгкого упора. Не применяйте избыточное усилие – латунь повреждается легко.
- Воздушный жиклёр установите в верхнюю часть эмульсионной трубки. Следите за совпадением калибровочного отверстия с воздушным каналом.
- Жиклёр холостого хода разместите в боковом канале корпуса карбюратора. Его неправильная позиция вызовет неустойчивые обороты.
- Жиклёр переходной системы (если предусмотрен) зафиксируйте рядом с каналом холостого хода.
После монтажа всех элементов лёгким движением проверьте выступание жиклёров над посадочными плоскостями. Убедитесь, что эмульсионные трубки свободно входят в колодцы без перекосов. При затяжке используйте только подходящий инструмент (отвёртка с идеально ровным шлицем, торцевой ключ).
Монтаж ускорительного насоса
Убедитесь, что диафрагма насоса и её посадочная поверхность на корпусе карбюратора абсолютно чистые. Проверьте целостность пружины и резинового уплотнителя – малейшие трещины или деформации требуют замены.
Аккуратно установите новую диафрагму насоса, совместив монтажные отверстия со шпильками на корпусе. Следите, чтобы край уплотнителя не перекручивался и равномерно прилегал по всей окружности.
Порядок сборки
- Наденьте возвратную пружину на шток насоса, убедившись в её правильной ориентации
- Накройте диафрагму крышкой насоса, совместив крепёжные отверстия
- Затяните винты крест-накрест с умеренным усилием – перетяжка деформирует корпус
- Подсоедините тягу привода к рычагу дроссельной заслонки
- Проверьте ход штока: при резком открытии заслонки должен ощущаться чёткий толчок
Контрольная проверка: Запустите двигатель и резко нажмите педаль газа. Из распылителя в смесительной камере должна появиться ровная струя топлива. Отсутствие впрыска указывает на засор каналов или неправильную сборку.
Регулировка уровня топлива в поплавковой камере
Точный уровень топлива в поплавковой камере критически важен для правильной работы карбюратора. Слишком высокий уровень приводит к переобогащению смеси, повышенному расходу топлива, затрудненному запуску и выбросу топлива из дренажных трубок. Слишком низкий уровень вызывает обеднение смеси, провалы мощности, особенно при резком открытии дросселя, и перегрев двигателя.
Регулировка уровня осуществляется путем изменения положения поплавка относительно игольчатого клапана. Основной метод – подгибание металлического язычка (толкателя) на кронштейне поплавка, который воздействует на запорную иглу. Для выполнения регулировки необходим штангенциркуль или специальный шаблон.
Поэтапный процесс регулировки
- Подготовка и установка:
- Переверните крышку карбюратора (поплавковую камеру) горизонтально, чтобы поплавки свободно висели, а их вес лег на игольчатый клапан, но не сжимал пружинку на его кончике.
- Игла должна быть полностью закрыта под действием веса поплавков.
- Прокладку между крышкой и корпусом карбюратора снимите, чтобы она не влияла на измерения.
- Измерение текущего уровня:
- Штангенциркулем измерьте расстояние (H) от плоскости привалочной поверхности крышки карбюратора (где лежит прокладка) до самой высокой точки каждого поплавка (обычно по центру или ближе к краю, как указано в мануале).
- Проверьте оба поплавка, они должны быть отрегулированы одинаково и не касаться стенок камеры.
- Сравнение и регулировка:
- Сравните измеренное значение (H) с нормой, указанной в руководстве по ремонту для вашей конкретной модели карбюратора (например, 40±1 мм).
- Если уровень высокий (измеренное H меньше нормы): Аккуратно подогните язычок поплавка вверх (от иглы). Это заставит иглу закрываться раньше при меньшем подъеме поплавка, снижая уровень топлива.
- Если уровень низкий (измеренное H больше нормы): Аккуратно подогните язычок поплавка вниз (к игле). Это позволит поплавку подняться выше до момента закрытия иглы, повышая уровень топлива.
- Подгибайте язычок очень осторожно, небольшими усилиями, чтобы не сломать его и не деформировать поплавок.
- Повторная проверка:
- После каждой корректировки снова измеряйте расстояние (H) до достижения требуемого значения для обоих поплавков.
- Проверка герметичности игольчатого клапана:
- Перед окончательной сборкой обязательно проверьте герметичность игольчатого клапана, создав небольшое давление ртом через шланг подачи топлива при перевернутой крышке (поплавки должны удерживать иглу закрытой). Утечек быть не должно.
Сборка карбюратора в обратной последовательности
После очистки и осмотра всех деталей приступайте к обратной сборке карбюратора, строго соблюдая последовательность демонтажа. Убедитесь, что все каналы, жиклеры и посадочные места абсолютно сухие и не содержат остатков чистящих средств.
Используйте новые комплекты прокладок и уплотнителей для каждого соединения – повторное применение старых элементов гарантированно вызовет подсос воздуха и нарушение работы системы.
Пошаговая инструкция:
- Установите игольчатый клапан в корпус поплавковой камеры, проверьте плавность его хода.
- Закрепите поплавковый механизм осью, отрегулировав уровень топлива согласно спецификации производителя (зазор между поплавком и прокладкой обычно 6-8 мм).
- Вверните на штатные места жиклеры:
- Главный топливный жиклер
- Жиклер холостого хода
- Эмульсионные трубки
- Воздушные жиклеры
- Соберите ускорительный насос: установите диафрагму, пружину и рычаг привода, зафиксируйте крышку винтами.
- Соедините корпуса карбюратора через новую термостойкую прокладку, равномерно затягивая крепежные болты диагональным способом.
- Смонтируйте дроссельные заслонки:
Первичная камера Закрепите ось с заслонкой, установите возвратную пружину Вторичная камера При наличии – смонтируйте вакуумный привод - Установите пусковое устройство (ручную заслонку) и подсоедините трос управления.
- Наденьте все пружины дроссельной системы, проверьте свободный ход заслонок.
Перед установкой на двигатель: продуйте все каналы сжатым воздухом, визуально убедитесь в правильности позиционирования подвижных элементов. При монтаже карбютора используйте новую базовую прокладку.
Установка карбюратора на впускной коллектор
Перед монтажом убедитесь в отсутствии грязи на посадочной поверхности коллектора и карбюратора. Проверьте целостность новой термостойкой прокладки – её деформация или разрывы приведут к подсосу воздуха.
Аккуратно установите карбюратор на шпильки впускного коллектора, избегая смещений. Совместите отверстия креплений без перекоса корпуса – резьбовые шпильки должны входить свободно.
Ключевые этапы фиксации
- Наденьте крепёжные гайки на шпильки и затягивайте их крест-накрест в 2 этапа:
- Предварительная затяжка с усилием 5-7 Н·м
- Окончательная затяжка 12-15 Н·м (точное значение уточняйте в мануале)
- Подсоедините топливный шланг к штуцеру, зафиксируйте хомутом. Проверьте целостность шланга на отсутствие трещин.
- Верните на место тягу привода дроссельной заслонки, трос подсоса (если есть) и вакуумные шланги согласно схеме.
| Вакуумные шланги | Подключайте строго по меткам или фотофиксации, ошибка вызовет сбои в работе |
| Проверка герметичности | После запуска двигателя распылите WD-40 на стык – всасывание жидкости укажет на неплотность |
Убедитесь в свободном ходе дроссельной заслонки при нажатии педали газа. Заведите двигатель, прогрейте до рабочей температуры и проверьте равномерность работы на холостом ходу.
Подключение тяг управления дроссельной заслонкой
После сборки карбюратора критически важно правильно подключить тяги управления дроссельной заслонкой. Неверная установка вызовет проблемы с холостым ходом, провалы мощности или неконтролируемое повышение оборотов двигателя.
Сверьтесь со схемой конкретной модели карбюратора и расположением штатных креплений на корпусе. Все соединения должны двигаться свободно без заеданий, но без чрезмерного люфта.
- Установите возвратную пружину на ось дроссельной заслонки, проверив её натяжение – при отпускании педали газа заслонка должна моментально закрываться.
- Соедините тягу привода с рычагом дроссельной заслонки. При полностью отпущенной педали газа рычаг должен упираться в регулировочный винт холостого хода.
- Подключите трос акселератора к ответному рычагу. Отрегулируйте длину наконечника так, чтобы между тросом и оболочкой оставался зазор 1-3 мм при закрытой заслонке.
- Проверьте свободный ход педали газа: после запуска двигателя заслонка должна плавно открываться без рывков и возвращаться в исходное положение.
Возможные проблемы после подключения
| Симптом | Причина | Решение |
| Высокие обороты на холостом ходу | Перетянутый трос или слабая возвратная пружина | Отрегулировать зазор троса, заменить пружину |
| Двигатель глохнет при резком сбросе газа | Заслонка закрывается слишком быстро | Проверить плавность хода тяг, смазать шарниры |
| Провал при нажатии педали | Чрезмерный люфт в соединениях | Заменить изношенные втулки, отрегулировать тяги |
Подсоединение топливного шланга
Проверьте состояние шланга на наличие трещин, затвердевших участков или потертостей. Убедитесь, что наконечник шланга не имеет деформаций и внутренний диаметр соответствует штуцеру карбюратора.
Подготовьте новый хомут при необходимости замены старого. Очистите топливный штуцер карбюратора от грязи ветошью, уделяя внимание посадочной поверхности для плотного прилегания шланга.
Порядок подключения
- Наденьте крепежный хомут на шланг до подключения к штуцеру
- Смочите внутреннюю поверхность шланга чистым бензином для облегчения монтажа
- Плотно насадите шланг на штуцер до упора, минимизируя зазор между краем шланга и бортиком штуцера
- Сдвиньте хомут на 3-5 мм от края шланга и затяните крепеж отверткой. Сила затяжки должна обеспечивать герметичность без деформации шланга
После подключения запустите двигатель и проверьте соединение на предмет протечек. Контролируйте область штуцера при работе на разных оборотах. При обнаружении капель топлива заглушите мотор и повторно затяните хомут.
Установка воздушного фильтра
Перед установкой тщательно осмотрите очищенный или новый фильтр на предмет повреждений и убедитесь в отсутствии деформаций. Очистите посадочное место в корпусе от остатков пыли и грязи мягкой щёткой или ветошью.
Проверьте состояние уплотнительной прокладки – она должна быть эластичной и без разрывов. При необходимости замените её для предотвращения подсоса нефильтрованного воздуха.
Пошаговая установка
- Установите фильтр в корпус строго по направляющим, соблюдая правильную ориентацию (обычно отмечено стрелкой или надписью "UP")
- Равномерно прижмите фильтр по периметру для обеспечения плотного прилегания к уплотнителю
- Закройте крышку корпуса, совместив все крепёжные элементы
- Поочерёдно затяните винты/болты крест-накрест без перекоса
- Проверьте отсутствие зазоров между корпусом и крышкой по всему контуру
Важно: Не допускайте контакта фильтра с маслом или топливом – это нарушит его пропускную способность. После запуска двигателя прислушайтесь к характерным шипящим звукам, указывающим на неплотное прилегание элементов.
Настройка холостого хода после сборки
Правильная регулировка холостого хода критична для стабильной работы двигателя после чистки карбюратора. Она предотвращает самопроизвольную остановку мотора, обеспечивает плавный переход между режимами и снижает вибрации.
Для выполнения настройки потребуются: крестообразная отвертка, плоская отвертка (размер зависит от модели карбюратора), тахометр и базовое понимание расположения регулировочных винтов. Двигатель должен быть прогрет до рабочей температуры (80-90°C).
- Запустите двигатель и дайте ему поработать 3-5 минут. Убедитесь в отсутствии подсоса воздуха и утечек топлива.
- Найдите регулировочные винты:
- Винт количества (обозначается "Q" или имеет пружинную обмотку) – регулирует обороты холостого хода.
- Винт качества (обозначается "L" или "T") – отвечает за состав топливовоздушной смеси.
- Подключите тахометр к клемме "минус" катушки зажигания согласно инструкции прибора.
- Установите базовые обороты:
- Вращайте винт качества по часовой стрелке до момента легкого упора (не затягивайте!).
- Отверните его на 1.5-2 оборота против часовой стрелки для стартовой позиции.
- Отрегулируйте холостой ход:
- Вращайте винт количества для достижения оборотов, указанных в руководстве к авто (обычно 750-950 об/мин).
- Медленно закручивайте винт качества, отслеживая максимальные показания тахометра.
- После прохода пика оборотов – отверните винт на 1/8-1/4 оборота.
- Вернитесь к винту количества для точной установки оборотов.
Проверка корректности настройки
Резко нажмите и отпустите педаль газа. Двигатель должен:
- Быстро реагировать на открытие дросселя без "провалов".
- Возвращаться к стабильным оборотам холостого хода без задержек.
- Не глохнуть при плавном сбросе газа.
При отклонениях повторите пункты 4-5 регулировки, проверяя герметичность соединений.
Проверка работы двигателя на всех режимах
После установки чистого карбюратора запустите двигатель и дайте ему прогреться до рабочей температуры. Контролируйте стабильность оборотов на холостом ходу, отсутствие посторонних шумов или вибраций.
Поэтапно проверьте реакцию мотора на изменение положения дроссельной заслонки. Резкие подгазовки должны сопровождаться мгновенным откликом без провалов или хлопков в выпускной системе.
Порядок тестирования режимов
- Холостой ход:
Обороты должны быть стабильными (обычно 750-950 об/мин), без самопроизвольных повышений/снижений. Проверьте отсутствие дёрганий или вибраций. - Средние нагрузки:
Плавно увеличивайте обороты до 2000-3000 об/мин. Двигатель должен набирать скорость равномерно, без рывков или задымления. - Резкое ускорение:
Быстро выжмите педаль газа из положения холостого хода. Допускается кратковременный (до 1 секунды) провал, но без захлёбывания или детонационных стуков. - Пиковые обороты:
Проверьте максимальную частоту вращения при полном открытии дросселя. Двигатель должен уверенно выходить в красную зону тахометра без потери мощности. - Переходные режимы:
Сымитируйте движение в гору или под нагрузкой, чередуя плавные и резкие нажатия педали. Особое внимание – на стабильность работы при сбросе газа.
При обнаружении неполадок (плавающие обороты, чёрный/белый выхлоп, хлопки во впуске) заглушите мотор и проверьте:
- герметичность соединений топливных магистралей
- уровень топлива в поплавковой камере
- правильность установки жиклёров
Список источников
При подготовке материала использовались специализированные технические источники, содержащие детальные инструкции по обслуживанию карбюраторных систем. Основное внимание уделялось проверенным методикам, рекомендованным производителями и опытными механиками.
Следующие ресурсы предоставляют исчерпывающую информацию по разборке, очистке и регулировке карбюраторов различных типов. Они включают как теоретические основы работы топливных систем, так и практические руководства с пошаговыми иллюстрациями.
- Официальные сервисные мануалы производителей транспортных средств (на примере моделей ВАЗ, УАЗ, мототехники)
- Техническая документация компаний-изготовителей карбюраторов: Weber, Solex, Keihin, Mikuni
- Руководство по ремонту топливной системы (издательство "За рулём", 2021 г.)
- Специализированные автомобильные форумы: Drive2.ru, Gaz21.ru, Мото-форумы
- Видеоинструкции каналов: "Гараж 54", "Автоэлектрика ВЧ", "Моторемонт"
- Статьи из журналов: "Мото", "За рулём", "Тюнинг автомобилей"
- Практическое пособие: "Диагностика и ремонт карбюраторов" (Н. П. Богданов, 2019)
