Паразитный ток утечки – скрытая проблема, способная оставить вас с разряженным аккумулятором в самый неподходящий момент.

Электронные системы автомобиля потребляют энергию даже при выключенном зажигании, но чрезмерный ток покоя сигнализирует о неисправности.

Своевременная диагностика утечки мультиметром, контрольной лампой или тестером предотвратит глубокий разряд АКБ и дорогостоящий ремонт.

Допустимые нормы тока утечки для разных автомобилей

Общепринятая норма тока утечки для большинства автомобилей без сложной электроники составляет 20-50 мА (0,02-0,05 А). В этом диапазоне аккумулятор сохраняет заряд при простое 2-4 недели. Превышение 50 мА требует диагностики, так как может привести к глубокому разряду АКБ за несколько дней.

Для современных авто с бортовыми компьютерами, сигнализациями и модулями покоя нормы выше – 50-80 мА (0,05-0,08 А). Некоторые премиум-модели (например, с системами keyless-go) допускают до 100-150 мА (0,1-0,15 А) из-за постоянной работы сенсоров. Проверку всегда проводят после полного "засыпания" электроники (через 10-20 минут после запирания).

Критические факторы и исключения

• Тип АКБ: AGM-батареи устойчивее к утечкам, чем жидко-кислотные
• Температура: на морозе утечка усиливается на 20-30%
• Доп. оборудование: GPS-трекеры или нештатные охранные системы увеличивают норму до 100-200 мА

Тип автомобиля	Допустимая утечка (мА)	Время разряда АКБ 60А·ч
Базовая комплектация (без электроники)	20-30	≈3 месяца
Средний класс (мультимедиа, CAN-шина)	40-70	3-4 недели
Премиум (блоки комфорта, keyless)	80-150	7-14 дней

Важно: Нормы актуальны для исправного аккумулятора. При ёмкости ниже 70% от номинала допустимые значения уменьшаются вдвое.

Признаки утечки тока, на которые стоит обратить внимание

Разряженный аккумулятор после непродолжительной стоянки – главный индикатор проблем. Даже новая батарея садится за 1-2 дня, особенно заметно в мороз. Автомобиль может не заводиться утром, хотя вечером работал исправно.

Электроника ведет себя некорректно: магнитола или часы сбрасывают настройки, подсветка салона включается произвольно. Слышны посторонние звуки после выключения зажигания – щелчки реле, гудение блоков управления, работа вентиляторов.

Ключевые симптомы

• Тусклый свет фар/габаритов при запуске двигателя
• Теплые провода или предохранители на ощупь через 10-15 минут после стоянки
• Мигание сигнализации без видимых причин
• Запах горелой изоляции в районе приборной панели или моторного отсека
• Срабатывание защиты (отключение магнитолы или других приборов при парковке)

Подготовка автомобиля к тестированию на утечку тока

Перед началом измерений обесточьте бортовую сеть. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Убедитесь, что ключ зажигания извлечён, а все потребители энергии (фары, магнитола, освещение салона) выключены.

Обеспечьте доступ к электронным блокам и предохранителям. Откройте монтажный блок предохранителей (обычно расположен в салоне возле руля или под капотом), проверьте плотность закрытия дверей и багажника. Зафиксируйте дверные концевики в положении "закрыто" при помощи деревянных клиньев или струбцин.

Критические шаги перед подключением приборов

• Выждите 10-15 минут для деактивации энергозависимых систем (иммобилайзер, блок комфорта)
• Очистите клеммы АКБ от окислов металлической щёткой
• Подготовьте измерительные инструменты:
  1. Мультиметр с режимом амперметра (10А DC)
  2. Контрольную лампу на 12В
  3. Ключ на 10 для клемм

Запрещённые действия	Правильная альтернатива
Измерение без отключения АКБ	Всегда отсоединяйте массу перед тестами
Проверка при работающем двигателе	Двигатель должен быть заглушён

Проверьте отсутствие активных потребителей: подсветку бардачка, зеркал, перчаточного ящика. При использовании мультиметра переведите его в режим измерения постоянного тока с пределом 10А, подключив красный щуп к разъёму 10ADC. Для лампочки подготовьте провода с зажимами-"крокодилами".

Необходимые инструменты: от мультиметра до лампочки

Для точной диагностики утечки тока потребуется базовый набор инструментов. Ключевым прибором является цифровой мультиметр, способный измерять постоянный ток (DC) в амперах с достаточной точностью. Контрольная лампа служит простым индикатором наличия значительной утечки, но не дает количественной оценки.

Помимо измерительных приборов, необходимы средства для безопасного отсоединения клемм аккумулятора и защиты себя. Работа с электрооборудованием требует осторожности, особенно при измерениях силы тока.

Основной набор инструментов

• Цифровой мультиметр (DMM): Обязательно должен иметь функцию измерения постоянного тока (DC A) и диапазон измерения тока не менее 10 Ампер. Без этой функции измерение утечки невозможно.
• Контрольная лампа (тестер-индикатор): Обычная автомобильная лампа накаливания (например, 12V, 5W, 21W) с припаянными проводами или зажимами "крокодил". Используется для предварительной, грубой проверки.
• Гаечные ключи или головки: Необходимы для надежного ослабления и затяжки клемм аккумулятора (чаще всего размер 10 мм).
• Защитные очки и перчатки: Обязательны для защиты глаз и кожи от возможных искр и брызг электролита.

Важные характеристики мультиметра

Параметр	Требование	Примечание
Режим измерения	Постоянный ток (DC A)	Без этого режима измерение невозможно
Диапазон тока	Минимум 10 А (лучше 20А)	Защищает мультиметр от перегрузки
Разрешение	До 0.01 А (10 мА)	Необходимо для точной оценки малых утечек
Щупы	С зажимами "крокодил"	Обеспечивают надежный контакт при измерении тока

Критически важно: При измерении тока мультиметр подключается в разрыв цепи между снятой клеммой аккумулятора и самим полюсом АКБ. Перед началом измерений обязательно убедитесь, что все потребители в салоне выключены, двери, багажник и капот закрыты (чтобы отключились лампы освещения салона, багажника и подкапотного пространства), а ключ зажигания извлечен.

Основы электробезопасности при работе с бортовой сетью

Автомобильная бортовая сеть использует постоянный ток напряжением 12В (24В для грузовых авто), способный при коротком замыкании создавать опасные токи в сотни ампер. Несоблюдение правил безопасности может привести к возгоранию, разрушению электронных компонентов или поражению электрическим током при наличии влаги или поврежденной изоляции.

Перед любыми измерениями или манипуляциями с проводкой отключите отрицательную клемму аккумулятора. Помните: даже при отключенном АКБ конденсаторы в электронных блоках (например, в магнитоле или ЭБУ) могут сохранять опасный заряд до 5 минут. Избегайте работы с высоковольтными системами (зажигание, топливные форсунки, генератор) без спецподготовки.

Ключевые правила безопасности

Обязательные подготовительные действия:

1. Заглушите двигатель и извлеките ключ зажигания из замка
2. Наденьте защитные очки и диэлектрические перчатки (при работе с генератором или стартером)
3. Убедитесь в отсутении влаги на клеммах и диагностируемых участках цепи

Запрещенные действия:

• Проверка целостности цепи "на искру" (кроме стартовой диагностики лампочкой с соблюдением мер)
• Использование поврежденных измерительных проводов
• Прикосновение к металлическим частям корпуса при подключенном АКБ

Ситуация	Риск	Мера предосторожности
Замеры при работающем двигателе	Повреждение мультиметра скачками напряжения	Выключать ДВС перед подключением приборов
Проверка лампочкой	Расплавление проводки при КЗ	Использовать лампу не более 5W
Отсоединение клемм при работающем ДВС	Повреждение генератора и ЭБУ	Всегда глушить двигатель перед отсоединением АКБ

При проверке утечки тестером или мультиметром подключайте измеритель только после фиксации всех клемм и отключения потребителей. Помните: неправильное измерение силы тока в разрыве цепи вместо параллельного подключения для напряжения – частая причина выхода приборов из строя.

Как правильно отключить аккумулятор перед проверкой

Перед началом проверки утечки тока обязательно заглушите двигатель, выключите все электроприборы (фары, магнитолу, климат-контроль) и закройте двери с багажником. Убедитесь, что ключ зажигания извлечён из замка, а центральный замок разблокирован – иначе сигнализация заблокирует двери при снятии клемм.

Снимите металлические украшения (кольца, часы) для исключения короткого замыкания. Подготовьте гаечные ключи (обычно 10 или 13 мм) для клемм и защитные перчатки. Расположите инструменты в зоне доступа – повторное подключение АКБ должно быть максимально быстрым при сбое настроек автоэлектроники.

Порядок отключения клемм

1. Ослабьте гайку крепления отрицательной клеммы (чёрный провод, маркировка «–»)
2. Снимите клемму с токовывода АКБ и отведите провод в сторону
3. Изолируйте контакт тряпкой или резиновым чехлом
4. Аналогично снимите положительную клемму (красный провод, «+»)

Ошибка	Последствие
Сначала снята плюсовая клемма	Риск короткого замыкания при касании ключом кузова
Клеммы лежат на аккумуляторе	Самопроизвольное замыкание выводов
Провода не изолированы	Случайный контакт с клеммами во время проверки

После отключения выждите 10-15 минут для перехода электронных модулей в спящий режим. Только затем приступайте к измерениям мультиметром или лампочкой. При обратной установке соблюдайте обратную последовательность: сначала подключите плюсовую клемму, затем минусовую.

Настройка мультиметра для измерения силы тока

Правильная настройка мультиметра – критически важный этап для точного измерения силы тока утечки. Неверные параметры прибора могут привести не только к некорректным показаниям, но и к повреждению оборудования.

Внимание! При измерении тока мультиметр подключается последовательно в разрыв цепи. Перед измерениями убедитесь, что выбран режим измерения тока (A), а не напряжения (V), иначе возникнет короткое замыкание! Всегда начинайте с максимального диапазона тока (10А) и соответствующего гнезда для щупа.

Пошаговая инструкция

1. Подготовка автомобиля: Заглушите двигатель, выключите все потребители энергии (фары, магнитолу, кондиционер). Закройте двери, капот и багажник, оставив окна открытыми для доступа. Подождите 10-15 минут до перехода бортовой электроники в спящий режим.
2. Отключение клеммы АКБ: Снимите минусовую клемму с аккумуляторной батареи.
3. Настройка мультиметра:
   • Переключите прибор в режим измерения постоянного тока (обозначается как DCA, A– или значок с прямой линией и пунктиром)
   • Установите диапазон на максимальное значение (обычно 10A или 20A)
   • Вставьте черный щуп в гнездо COM, красный – в гнездо с маркировкой 10A (или 20A)

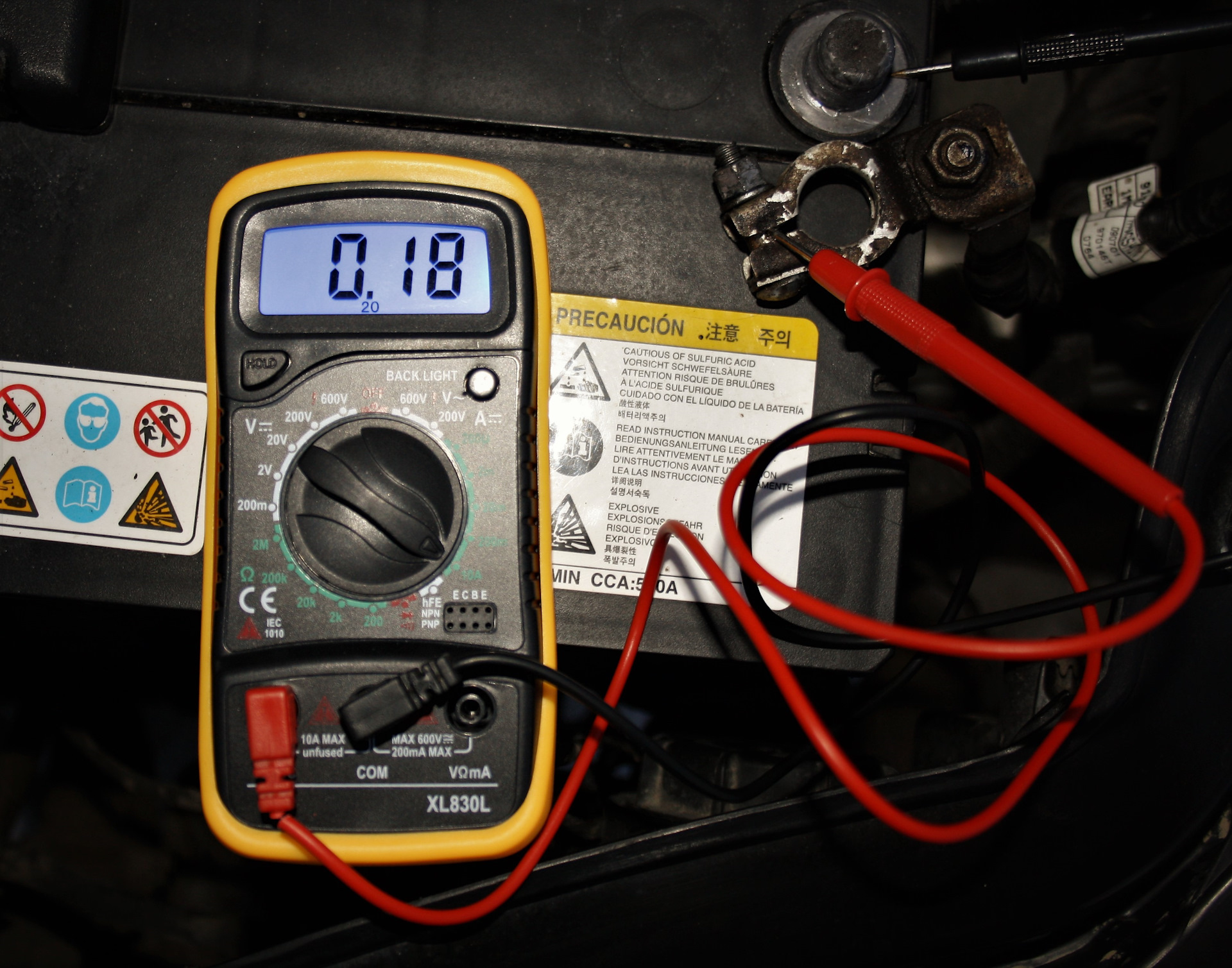

4. Подключение мультиметра:
   • Подсоедините красный щуп к отрицательному выводу аккумуляторной батареи
   • Подсоедините черный щуп к снятой минусовой клемме (которая ведет к кузову и электросистеме автомобиля)
5. Снятие показаний:
   • Смотрите на дисплей. Если значение меньше 0.2А (200 мА), можно перейти к более точному диапазону:
     • Отсоедините щупы от цепи
     • Переключите мультиметр на диапазон 200 мА (или аналогичный)
     • Переставьте красный щуп в гнездо VΩmA (если требуется)
     • Снова подключите щупы и считайте показания
6. Интерпретация: Нормальная утечка – 20-80 мА (0.02-0.08 А). Превышение указывает на проблему.

Важно: Никогда не подключайте мультиметр в режиме измерения тока параллельно к аккумулятору или любой цепи – это вызовет короткое замыкание и может повредить прибор или проводку!

Выбор правильного диапазона измерений мультиметра

Для измерения тока утечки мультиметр включается в разрыв цепи между минусовой клеммой АКБ и массой автомобиля. Переведите прибор в режим измерения постоянного тока (обозначается как DCA или A⎓). Поскольку утечка редко превышает 100 мА, основной рабочий диапазон – миллиамперы.

Начните с максимального диапазона (10A), если ожидаете высокий ток (например, при забытых потребителях). Если показания малы, переключитесь на чувствительный диапазон 200 мА для точности. Всегда проверяйте соответствие гнезд мультиметра выбранному диапазону: для 10А используйте специальное гнездо 10ADC, для мА – разъем VΩmA.

Ключевые правила выбора диапазона

• Защита прибора: При неизвестной величине тока всегда начинайте с максимального диапазона (10A), чтобы избежать перегорания предохранителя мультиметра.
• Точность измерений: Для диагностики утечек используйте диапазон 200 мА – он обеспечивает погрешность 0.1-1 мА против 10-100 мА на шкале 10А.
• Переключение диапазонов: При переходе с 10А на мА обязательно сначала отключите щупы от цепи, переставьте красный щуп в гнездо VΩmA, затем выберите нужный диапазон.

Диапазон	Гнездо для щупа	Точность	Когда использовать
10A	10ADC	± (1% + 5 ед.)	Первичная проверка, подозрение на ток >200 мА
200 мА	VΩmA	± (0.5% + 3 ед.)	Точное измерение утечки 20-100 мА

Критическое предупреждение: Никогда не подключайте мультиметр в режиме измерения тока параллельно клеммам АКБ! Это вызовет короткое замыкание. Измерения выполняются только последовательно в разрыв цепи.

После установки диапазона и подключения цепи, зафиксируйте показания 10-15 секунд. Норма для современных авто – 15-70 мА. Если значение превышает 100 мА, перейдите к поиску неисправного потребителя.

Подготовка контрольной лампочки для проверки цепи

Контрольная лампа – простой и доступный инструмент для поиска утечек тока в бортовой сети автомобиля. Она позволяет визуально определить наличие нежелательного потребления энергии при отключенных потребителях. Для корректной работы необходимо правильно собрать и проверить прибор перед использованием.

Основой служит автомобильная лампа накаливания мощностью 5–21 Вт (например, от габаритных огней или поворотников). Лампа меньшей мощности может не среагировать на небольшую утечку, а слишком мощная – создать риск повреждения проводки. К патрону лампы надежно припаиваются или крепятся два провода длиной 30–50 см с зачищенными концами.

Этапы сборки и проверки

1. Выбор лампы: Используйте лампу на 12В с прямой или штырьковой цокольной базой (тип W5W, T10, P21W).
2. Подготовка проводов:
   • Красный провод (длина ~40 см) для подключения к "+" АКБ.
   • Черный/синий провод (длина ~40 см) для подключения к "-" цепи/кузову.
3. Тест исправности:
   1. Подсоедините красный провод к плюсовой клемме аккумулятора.
   2. Коснитесь черным проводом минусовой клеммы АКБ.
   3. Лампа должна ярко загореться – это подтверждает работоспособность.

Важно: Никогда не используйте светодиодные лампы – они требуют меньшего напряжения для срабатывания и дадут ложный результат. При работе избегайте контакта оголенных проводов с кузовом во избежание короткого замыкания.

Простая проверка утечки с помощью лампочки: шаг за шагом

Для проверки потребуется автомобильная лампа накаливания (5-15W), два провода с зажимами "крокодил" и ключ для снятия клемм аккумулятора. Убедитесь, что все потребители в салоне выключены, а зажигание заблокировано.

Метод основан на принципе: лампа станет индикатором тока утечки – чем ярче свечение, тем больше утечка. Тусклый свет или его отсутствие укажут на норму. Помните, что этот способ даёт приблизительную оценку.

Порядок действий

1. Заглушите двигатель, выключите магнитолу, освещение и другие приборы.
2. Откройте капот и отсоедините отрицательную клемму (-) от аккумулятора.
3. Подготовьте лампу: прикрепите один провод к цоколю, второй – к центральному контакту.
4. Один зажим подсоедините к отсоединённой клемме АКБ, второй – к отрицательному выводу аккумулятора.
5. Наблюдайте за лампой:
   • Норма: слабое свечение или его отсутствие (допустимая утечка до 50мА)
   • Проблема: яркое свечение (критичная утечка)
6. При ярком свечении поочерёдно снимайте предохранители в монтажном блоке. Если свет гаснет при извлечении конкретного предохранителя – цепь под ним требует диагностики.
7. После проверки сначала снимите зажим с клеммы АКБ, затем с вывода аккумулятора, после чего подключите клемму обратно.

Как использовать амперметр (тестер) для точных измерений

Подготовьте автомобиль: заглушите двигатель, выключите зажигание и все потребители энергии (фары, магнитолу, освещение салона). Откройте капот и подождите 10-15 минут для перехода электронных систем в спящий режим. Отсоедините минусовую клемму от аккумулятора.

Настройте мультиметр: переключите прибор в режим измерения постоянного тока (DCA) на предел 10А. Красный щуп подключите к разъему 10А (или COM для некоторых моделей), черный – к гнезду COM. Убедитесь в корректном выборе диапазона.

Последовательность измерений

1. Подключите амперметр в разрыв цепи:
   • Один щуп прижмите к отсоединённой минусовой клемме аккумулятора
   • Второй щуп подключите к отрицательному полюсу АКБ
2. Считайте показания: На дисплее отобразится ток утечки. Норма – до 50 мА (0.05А) для большинства авто. Значения выше требуют диагностики.
3. Поиск потребителя: При превышении нормы:
   1. Поочерёдно извлекайте предохранители из монтажного блока
   2. Следите за падением тока на мультиметре
   3. Предохранитель, при извлечении которого ток приходит в норму, указывает на проблемную цепь

Критические ошибки: Не запускайте двигатель при подключённом амперметре! Не используйте режим измерения напряжения (V) или сопротивления (Ω) – это выведет прибор из строя. При превышении 10А немедленно разомкните цепь.

Показание (мА)	Оценка	Действия
0 - 50	Норма	Дополнительных мер не требуется
50 - 100	Допустимо для авто с доп. оборудованием	Проверьте цепи сигнализации, магнитолы
> 100	Критическая утечка	Срочный поиск неисправности методом извлечения предохранителей

Профессиональные тестеры утечки тока: особенности использования

Профессиональные тестеры утечки тока, в отличие от мультиметров, предназначены для безопасного измерения микроамперных токов в цепях с электронными блоками управления (ЭБУ). Они оснащены прецизионными шунтами и защитой от перегрузок, что исключает риск повреждения чувствительной автомобильной электроники при подключении.

Ключевая особенность – возможность работы в режиме реального времени с записью данных в память устройства. Это позволяет анализировать динамику потребления энергии (например, при "засыпании" систем автомобиля) и выявлять скрытые паразитные нагрузки, которые не фиксируются стандартными методами диагностики.

Алгоритм применения профессиональных тестеров

1. Подготовка автомобиля: отключите зажигание, закройте двери, багажник и капот, дождитесь перехода ЭБУ в спящий режим (15-30 минут).
2. Подключение тестера:
   • Отсоедините минусовую клемму АКБ.
   • Последовательно соедините щупы тестера между клеммой и массой автомобиля.
   • Убедитесь в отсутствии искрения – признака некорректной коммутации.
3. Фиксация показаний:

   Норма	15-80 мА
   Критично	> 100 мА

4. Локализация проблемы:
   • Поочередно извлекайте предохранители, наблюдая за изменением показаний.
   • Используйте тепловизорную насадку тестера для выявления нагревающихся компонентов цепи.

Важно: При диагностике гибридных/электромобилей используйте тестеры с гальванической развязкой и напряжением пробоя > 1000 В. Избегайте разрыва высоковольтных шин – это требует специализированного оборудования и допуска.

Последовательность подключения мультиметра в разрыв цепи

Для измерения тока утечки мультиметр подключается в разрыв цепи между аккумулятором и бортовой сетью. Этот метод обеспечивает прямое измерение тока, потребляемого системами автомобиля в режиме покоя.

Перед началом работ убедитесь, что зажигание выключено, ключ извлечен, все потребители энергии (фары, магнитола, освещение салона) деактивированы, а двери/багажник закрыты. Рекомендуется выждать 15-20 минут для перехода электронных блоков в спящий режим.

1. Отсоедините минусовую клемму от аккумулятора с помощью гаечного ключа.
2. Настройте мультиметр:
   • Переключите в режим измерения постоянного тока (DCA или ⎓)
   • Выберите диапазон 10А (для большинства случаев) или 20А
   • Подключите красный щуп к разъему 10А/20А, черный – к COM
3. Создайте разрыв цепи:
   • Красный щуп прижмите к отключенной минусовой клемме аккумулятора
   • Черный щуп подключите к снятому проводу массы автомобиля
4. Снимите показания:
   • Дождитесь стабилизации значений на дисплее (1-2 минуты)
   • Норма: 20-70 мА (0.02-0.07 А). Превышение указывает на утечку
5. Локализуйте проблемную цепь (при высоких показаниях):
   • Не отключая мультиметр, поочередно извлекайте предохранители
   • Когда ток придет в норму – найден источник утечки

Показания мультиметра	Интерпретация	Действия
0.02-0.07 А	Нормальный ток покоя	Проблема не в утечке
0.08-0.5 А	Умеренная утечка	Проверка цепей освещения, магнитолы
Выше 0.5 А	Критическая утечка	Срочная диагностика силовых цепей

Важно: При появлении искр или показаний свыше 10А немедленно разомкните цепь – возможно замыкание. Всегда начинайте измерения с максимального диапазона тока на мультиметре.

Как правильно подключить тестер между клеммой и массой

Для измерения тока утечки необходимо создать разрыв цепи между аккумулятором и бортовой сетью. Подключение тестера производится в разрыв отсоединённого провода массы, что позволяет измерить ток, потребляемый системами автомобиля в состоянии покоя. Важно исключить ложные срабатывания, предварительно отключив все потребители энергии.

Перед подключением убедитесь, что зажигание выключено, двери и багажник закрыты (без включения салонного освещения), а ключи извлечены из замка. Выждите 10-15 минут для перехода электронных блоков в спящий режим. Работайте в защитных перчатках, избегая замыкания клемм.

Пошаговая инструкция подключения

1. Отсоедините минусовую клемму от аккумулятора гаечным ключом, ослабив крепление.
2. Настройте измерительный прибор:
   • Мультиметр: переключите в режим измерения постоянного тока (DCA/A), установите предел 10А.
   • Контрольная лампа: подготовьте 12В лампу с проводами и зажимами типа "крокодил".
   • Тестер-пробник: активируйте режим измерения тока (при наличии).
3. Подключите прибор в разрыв цепи:
   • Присоедините один щуп/зажим к отсоединённой клемме провода массы.
   • Второй щуп/зажим подключите к минусовой клемме аккумулятора.
4. Контролируйте показания:
   • Мультиметр: зафиксируйте значение тока (норма: 20-50 мА).
   • Лампа: отсутствие свечения – норма, тусклый свет – допустимая утечка, яркий свет – критичная утечка.
5. Отключите прибор только после фиксации показаний. Восстановите соединение клеммы с аккумулятором.

Внимание: не подключайте тестер к плюсовой клемме! При превышении тока 10А мультиметр может выйти из строя. Для высоких токов используйте режим измерения через шунт.

Снятие показаний мультиметра и их интерпретация

После подключения мультиметра в разрыв цепи между снятой клеммой АКБ и массой автомобиля (при выключенном зажигании и всех потребителях) установите прибор в режим измерения постоянного тока (DC) на предел 10А или 20А. Зафиксируйте значение на дисплее – это величина паразитной утечки.

Показания ниже 50 мА (0.05А) считаются нормой для большинства современных автомобилей. Значения в диапазоне 50–80 мА требуют внимания и поиска причины. Показания выше 100 мА (0.1А) указывают на критическую утечку, способную разрядить АКБ за несколько дней.

Анализ результатов

• Норма (0.01–0.05А): Допустимый ток для поддержки памяти ЭБУ, магнитолы, часов.
• Пограничное значение (0.05–0.08А): Возможно неисправность одного из модулей (комфорта, сигнализации), грязные контакты реле.
• Превышение (0.1А и выше):
  • 0.1–0.3А: Пробой в цепи (подогрев сидений/зеркал, короткое замыкание проводки).
  • 0.5–2А: Зависший блок управления, неисправный генератор, КЗ в силовом реле.

Показание (А)	Оценка	Возможные источники
0.01–0.05	Норма	Штатные системы памяти
0.06–0.09	Требует проверки	Старение проводки, нештатные гаджеты
0.1–0.3	Опасная утечка	Подсветка багажника, неотключенная магнитола
0.5+	Критическая	Короткое замыкание, неисправный ЭБУ

Важно: Если показания превышают норму, выполняйте поочередное извлечение предохранителей при наблюдении за мультиметром. Резкое падение тока при удалении конкретного предохранителя указывает на проблемную цепь.

При значениях свыше 0.3А ограничьте время измерения до 30 секунд во избежание перегрева щупов! Для точной диагностики сложных утечек используйте режим миллиампер (mA) после локализации цепи.

Нормальные показания при отсутствии утечки

После отключения всех потребителей и выжидания времени (обычно 15-20 минут) для перехода электронных систем в "спящий" режим, измерительные приборы должны зафиксировать минимальное потребление энергии. Это фоновое питание памяти блоков управления, сигнализации, магнитолы и других модулей, требующих постоянного питания.

Конкретные цифры зависят от комплектации автомобиля, но общий принцип един: ток должен быть в пределах, не способных разрядить АКБ за разумный срок (обычно несколько недель). Для большинства современных машин допустимые значения лежат в строго ограниченном диапазоне.

Эталонные значения для разных методов проверки

Показатели при корректном энергопотреблении:

• Мультиметр (в разрыве минусовой клеммы):
• Базовый минимум: 0.01 - 0.02 А (10-20 мА)
• Стандарт для большинства авто: 0.02 - 0.05 А (20-50 мА)
• Предел для машин с насыщенной электроникой: до 0.07 А (70 мА)

Значения выше 0.1 А (100 мА) указывают на критическую утечку, требующую диагностики.

• Контрольная лампа:
• При подключении между снятой минусовой клеммой и выводом АКБ: отсутствие свечения.
• Слабое свечение нити накала (едва заметное) может соответствовать норме до ~50 мА.
• Яркое свечение однозначно свидетельствует о проблеме.

• Тестер утечки (специализированный):
• Индикация зеленым светом или значком "OK".
• Цифровое отображение: аналогично мультиметру (0.02 - 0.05 А).

Метод	Нормальный показатель	Признак проблемы
Мультиметр	0.02А - 0.05А (20мА-50мА)	> 0.07А (70мА)
Контрольная лампа	Нет свечения / едва заметно	Яркое свечение
Тестер утечки	Зеленая индикация / 0.05А	Красная индикация / >0.07А

Важно: Перед замером убедитесь, что двери, багажник и капот закрыты с защелкнутыми концевиками, а ключ зажигания извлечен. Повторные замеры после снятия/установки предохранителей могут потребовать нового цикла ожидания "сна".

Что делать, если мультиметр показывает ток утечки выше нормы

Если мультиметр фиксирует ток утечки выше допустимого значения (обычно 50–80 мА для современных авто), необходимо локализовать проблемную цепь. Отключите минусовую клемму АКБ и подключите мультиметр в разрыв цепи: один щуп к снятой клемме, другой к минусу батареи. Убедитесь, что все потребители выключены, двери и багажник закрыты, а ключ зажигания извлечён.

При превышении нормы последовательно вынимайте предохранители и реле из монтажных блоков (салонного и подкапотного), наблюдая за показаниями мультиметра. Резкое падение тока до нормальных значений при извлечении конкретного предохранителя укажет на проблемную цепь.

Действия после обнаружения цепи с утечкой

После выявления цепи с повышенным потреблением:

1. Изучите схему электрооборудования авто для определения компонентов, подключённых через этот предохранитель.
2. Проверьте основные узлы цепи:
   • Бортовые компьютеры, магнитолы, сигнализации;
   • Освещение салона, багажника или бардачка;
   • Датчики (парковки, света, дождя);
   • Генератор (пробой диодного моста).
3. Отсоедините разъёмы устройств в проблемной цепи, контролируя мультиметром снижение тока. Если показания не изменились, осмотрите проводку на предмет:
   • Перетёртых изоляций о кузовные элементы;
   • Окисленных контактов или скруток;
   • Некорректных подключений нештатного оборудования.
4. Используйте тепловизор или бесконтактный детектор тока для поиска нагревающихся участков скрытой проводки при включённом зажигании.

Важно! При проверке цепей с модулями (ЭБУ, ABS) дайте системе перейти в «спящий режим» (15–20 мин после отключения зажигания) для корректных замеров. Если утечка сохраняется после отключения всех потребителей, возможен ток утечки через генератор – проверьте мультиметром напряжение между плюсовой клеммой АКБ и отсоединённым проводом генератора (норма: 0 В).

Метод поиска цепи с утечкой путем извлечения предохранителей

Перед началом измерений убедитесь, что все потребители энергии выключены (двери закрыты, освещение салона погасло, ключ зажигания извлечен). Подготовьте мультиметр в режиме измерения тока (10А DC), подключив его красный щуп к разъему 10ADC, а черный – к COM. Отсоедините минусовую клемму АКБ и подключите мультиметр между освобожденной клеммой и минусовым выводом батареи для фиксации общего тока утечки.

Зафиксируйте показания мультиметра. Если значение превышает норму (обычно 30-80 мА для современных авто), приступайте к поочередному извлечению предохранителей. Начинайте с цепей, не связанных с памятью ЭБУ (освещение, аудиосистема), затем переходите к критичным системам (иммобилайзер, магнитола с кодом). Извлекайте предохранители строго по одному, наблюдая за показаниями мультиметра.

Порядок действий

1. Зафиксируйте исходное значение тока утечки
2. Откройте блок предохранителей (моторный отсек и салон)
3. Извлекайте предохранители последовательно:
   • Сначала неответственные цепи (прикуриватель, подсветка)
   • Затем аудиооборудование, климат-контроль
   • В последнюю очередь – ЭБУ, иммобилайзер
4. После извлечения каждого предохранителя:
   • Ждите 2-3 минуты (для "засыпания" электронных модулей)
   • Фиксируйте новые показания мультиметра

Интерпретация результатов: Когда при извлечении определенного предохранителя ток падает до нормы, вы нашли проблемную цепь. Сверьтесь с электросхемой авто или маркировкой блока для идентификации цепи. Примеры критичных предохранителей:

Обозначение	Цепь	Типовой ток
RADIO	Магнитола	15-25 mA
ECU	Блок управления двигателем	5-15 mA
DOOR	Центральный замок	20-40 mA

Важно! Не извлекайте предохранители систем безопасности (ABS, airbag) – это может вызвать ошибки. Если нормальный ток не достигнут после проверки всех цепей, проверьте альтернативные пути утечки: генератор, стартер или незащищенные предохранителями потребители (например, прямое подключение сигнализации). После диагностики установите все предохранители на место и проверьте конечный ток утечки.

Как определить, какой прибор причина утечки по предохранителю

Метод основан на последовательной проверке цепи каждого предохранителя в монтажном блоке. При выявлении предохранителя с аномальным потреблением тока в режиме покоя, все подключённые к нему потребители становятся главными подозреваемыми. Требуется предварительно измерить общую утечку мультиметром (10-15 мА – норма, 50+ мА – проблема).

Перед началом отключите зажигание, закройте двери, подождите 10-15 минут для перехода электросистемы в "спящий" режим. Отсоедините минусовую клемму АКБ и подготовьте мультиметр в режиме измерения тока (10А).

Пошаговая диагностика

1. Фиксация исходных значений: Подключите мультиметр между минусовой клеммой АКБ и снятым проводом. Зафиксируйте общий ток утечки.
2. Поочерёдное извлечение предохранителей: Начинайте с предохранителей цепи комфорта (магнитола, сигнализация, подсветка), затем переходите к силовым модулям (ЭБУ, топливный насос).
3. Контроль изменений: При извлечении каждого предохранителя наблюдайте за показаниями мультиметра:
   • Если ток утечки существенно снизился (например, с 300 мА до 30 мА) – цепь этого предохранителя содержит проблемный потребитель.
   • Если показания не изменились – верните предохранитель и переходите к следующему.
4. Идентификация потребителя: Для выявленного предохранителя проверьте все устройства в его цепи по таблице соответствия (обычно на крышке блока или в мануале).

Маркировка предохранителя	Типовые потребители цепи	Признаки неисправности
ACC / AUDIO	Магнитола, антенна, усилитель	Разряженная АКБ после стоянки, тёплый корпус радио
ECU / ENGINE	Блок управления двигателем, датчики	Медленная реакция ЭБУ при запуске, ошибки памяти
DOOR / LOCK	Центральный замок, доводчики стекол	Самопроизвольное срабатывание замков, щелчки реле

Важно! Не проверяйте предохранители систем безопасности (ABS, подушки) без спецоборудования. Если утечка сохраняется после проверки всех плавких вставок, проблема может быть в нештатной проводке или коррозии жгута.

Проверка рывкового тока: исключение ложных срабатываний

Рывковый ток (кратковременные всплески потребления) вызывает ложные срабатывания при измерении утечки стандартным методом. Для точной диагностики необходимо исключить влияние систем, активируемых при подключении измерителя или закрытии дверей (центральный замок, охранные модули, память магнитолы).

Перед проверкой обеспечьте условия:

• Откройте капот до снятия клеммы с АКБ (датчик капота должен оставаться в положении "закрыт")
• Заблокируйте двери механически (ключом), избегая сигнализации
• Отключите салонное освещение и системы с задержкой отключения (например, вентиляторы климат-контроля)

Методика проверки мультиметром

1. Переведите мультиметр в режим измерения тока (10А+ диапазон)
2. Подключите щупы последовательно между снятой клеммой АКБ и выводом АКБ
3. Фиксируйте показания через 5-7 минут (время ухода систем в "сон")
4. При скачках тока определите виновника пошаговым отключением предохранителей:

   Действие	Цель
   Вынуть предохранитель	Прервать цепь подозрительного блока
   Наблюдать показания	Фиксация стабилизации тока
   Вернуть предохранитель	Проверка воспроизводимости скачка

Критичные узлы для проверки: CAN-шина, иммобилайзер, блок управления кузовом (BCM), GPS-трекеры, нештатная электроника. При диагностике используйте пассивные методы (лампочка 12В 5Вт вместо тестера) для минимизации помех.

Проверка утечки тока в сигнализации и других охранных системах

Охранные комплексы (штатные и дополнительные) – частые виновники повышенного энергопотребления на стоянке. Их микропроцессоры, датчики и радиомодули работают в дежурном режиме постоянно, но нормальный ток утечки не должен превышать 30-50 мА. Превышение этих значений указывает на неисправность в самой системе, ее неправильное подключение или конфликт с другим оборудованием.

Перед проверкой убедитесь, что все потребители выключены (двери, багажник, капот закрыты с защелками, освещение салона погашено), ключ из замка зажигания. Отключите нештатные гаджеты из разъемов OBD-II и прикуривателя. Проверку проводите через 10-20 минут после постановки авто на охрану – дайте системам перейти в спящий режим.

Методы диагностики мультиметром

Переведите мультиметр в режим измерения постоянного тока (10A или A). Отсоедините минусовую клемму АКБ. Один щуп подключите к снятой клемме, второй – к отрицательному полюсу батареи. Тестер покажет общий ток утечки.

1. Фиксация базового значения: Запишите показания мультиметра.
2. Поиск виновника: Поочередно извлекайте предохранители, отвечающие за охранные системы (сигнализация, иммобилайзер, CAN-шина).
3. Определение скачка: Когда при извлечении конкретного предохранителя показания тока значительно падают (до нормы 30-50мА), вы нашли проблемную цепь.

Важно: Не открывайте двери/капот во время теста – это активирует системы и исказит данные.

Проверка лампочкой (контролькой)

Используйте лампу на 12В мощностью 5-21Вт. Снимите минусовую клемму АКБ. Подключите один провод лампы к клемме, второй – к «минусу» батареи.

• Сильное свечение: Яркий свет указывает на критическую утечку тока (лампа выступает нагрузкой).
• Поиск цепи: Последовательно вытаскивайте предохранители охранных систем. Гаснущая или сильно тускнеющая лампа при извлечении одного из них укажет на неисправный модуль или проводку в этой линии.

Недостаток метода: Лампа не покажет небольшую утечку (до 100-200мА), которая все же разряжает АКБ за несколько недель.

Особенности проверки сигнализации

Компонент	Возможная проблема
Датчики (удара, наклона, объема)	Замыкание проводки, неисправность датчика (ложные срабатывания увеличивают потребление)
Сирена (GSM-модуль)	Короткое замыкание в цепи питания, неисправность батареи резервного питания сирены
Блок управления	Выход из строя внутренних компонентов, "зависание", повреждение влагой
Антенный модуль	Повышенное потребление радиопередатчиком

Дополнительно: Проверьте целостность и отсутствие окислов на разъемах блока сигнализации, правильность подключения силовых проводов (особенно после нештатной установки). Отключите систему на время длительной стоянки, если проблема не решена оперативно.

Диагностика утечки в стартере и генераторе

Проверка стартера и генератора на утечку тока выполняется после выявления общего превышения нормы потребления энергии в дежурном режиме. Эти узлы содержат обмотки и электронные компоненты, где изоляция может быть нарушена из-за загрязнения, влаги или естественного старения.

Используйте мультиметр в режиме амперметра, подключенный в разрыв минусовой клеммы АКБ. Последовательно отключайте подозрительные узлы, наблюдая за изменением показателей: падение тока до нормы (20-80 мА) укажет на проблемный компонент.

Проверка стартера

Втягивающее реле:

1. Отсоедините управляющий провод от реле
2. Подключите мультиметр между клеммой реле и отсоединенным проводом
3. Прибор покажет утечку при пробое обмотки или загрязнении контактов

Важно: Утечка в обмотке самого стартера встречается редко и требует демонтажа для замера сопротивления изоляции.

Проверка генератора

Диодный мост:

• Отсоедините плюсовой провод генератора
• Подключите мультиметр между клеммой генератора и отсоединенным проводом
• Показания выше 0,05 А указывают на пробой диодов

Регулятор напряжения:

Шаг 1	Отключите разъем регулятора
Шаг 2	Измерьте ток между контактом "+" разъема и клеммой АКБ
Шаг 3	Утечка более 0,5 мА требует замены регулятора

Проверка силовых цепей и масс автомобиля

Силовые цепи обеспечивают подачу напряжения от аккумулятора к потребителям, а цепи массы формируют обратный контур через кузов или раму. Нарушения в этих участках (окисление, коррозия, ослабленные клеммы) вызывают повышенное сопротивление, что приводит к ложным утечкам и сбоям в работе оборудования.

Диагностика выполняется мультиметром в режимах измерения сопротивления и постоянного напряжения, либо контрольной лампой. Ключевой показатель – минимальное падение напряжения под нагрузкой (менее 0.5В для силовых линий и 0.1В для масс).

Проверка силовых цепей (+12V):

1. Отключите АКБ. Замерьте сопротивление между «плюсом» батареи и входом потребителя: показания >1 Ома указывают на плохой контакт.
2. Подключите АКБ, включите потребитель (фары, обогрев). Измерьте напряжение между плюсовой клеммой АКБ и входом прибора. Допустимое падение – до 0.5В.
3. Контрольной лампой: подключите один провод к массе, другим коснитесь точек цепи. Тусклое свечение сигнализирует о проблемах.
4. Проверьте изоляцию: сопротивление между силовым проводом и кузовом должно быть бесконечным.

Проверка цепей массы:

1. Измерьте сопротивление между «минусом» АКБ и точкой заземления прибора: значение >0.05 Ома – повод зачистить контакты.
2. Под нагрузкой замерьте напряжение между массовой клеммой АКБ и корпусом устройства. Критичное падение – свыше 0.1В.
3. Контрольной лампой: подключите к «плюсу» АКБ, касайтесь точек массы. Слабое горение – признак плохого контакта.
4. Осмотрите крепления массовых проводов к кузову: удалите ржавчину, обеспечьте плотный прижим.

Параметр	Силовые цепи	Массы
Норма сопротивления	<1 Ома	<0.05 Ома
Допустимое падение напряжения	<0.5В	<0.1В
Типовые дефекты	Окисленные предохранители, переломы проводов	Коррозия в точках крепления к кузову

Как обнаружить утечку при неисправном замке зажигания

Неисправный замок зажигания – частая и коварная причина повышенного тока утечки. Его внутренние контакты, отвечающие за подачу питания на различные цепи автомобиля (ACC, ON/IGN, START), могут подгореть, деформироваться или "залипнуть". Это приводит к тому, что даже при выключенном зажигании и извлеченном ключе, часть потребителей (например, магнитола, подогрев сидений, ЭБУ в некоторых режимах) продолжает нелегально получать питание от аккумулятора, вызывая его быстрый разряд.

Стандартная проверка утечки на минусовой клемме или предохранителях может показать наличие проблемы, но не укажет прямо на замок как на виновника. Чтобы подтвердить или исключить его неисправность как источник утечки, требуется специальная методика проверки, изолирующая сам замок.

Методика проверки замка зажигания

Самый надежный способ диагностики – физическое отключение разъемов от замка зажигания и последующий контроль тока утечки:

1. Подготовка: Убедитесь, что зажигание выключено, ключ извлечен. Откройте капот и отсоедините минусовую клемму от аккумулятора. Подождите 10-15 минут для отключения всех электронных модулей.
2. Поиск разъемов замка: Найдите разъемы (обычно один или два), идущие непосредственно к тыльной части замка зажигания. Они расположены за панелью под рулевой колонкой.
3. Отсоединение разъемов: Аккуратно отсоедините все разъемы от замка зажигания. Важно: Теперь замок полностью изолирован от бортовой сети.
4. Повторный замер утечки:
   • Подключите мультиметр в режиме измерения постоянного тока (10A) между отсоединенной минусовой клеммой АКБ и минусовым выводом самого аккумулятора.
   • Закройте все двери, багажник, капот, выключите все потребители, габариты.
   • Дождитесь, когда ток утечки стабилизируется (обычно 2-5 минут).
5. Интерпретация результата:
   • Если ток утечки вернулся в норму (менее 50-70 мА): Это прямое указание на неисправность замка зажигания. Его контакты замыкали цепи даже в выключенном состоянии.
   • Если ток утечки остался высоким: Источник проблемы кроется в других цепях автомобиля. Замок зажигания исправен в контексте размыкания питания.

Дополнительная проверка контактов мультиметром: При подозрении на конкретный "залипший" контакт в разъеме замка (например, отвечающий за ACC), после его отсоединения можно проверить напряжение на контактах разъема, идущего от проводки автомобиля (не от замка!):

1. Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
2. Подключите черный щуп к "массе" автомобиля (кузов, минус АКБ).
3. Красным щупом последовательно коснитесь каждого контакта в разъеме автомобиля (который был подключен к замку).
4. Ни на одном контакте не должно быть напряжения при выключенном зажигании и извлеченном ключе. Наличие "+12V" на каком-либо контакте (особенно ACC, IGN/ON) в этом состоянии указывает на проблему в цепи ДО замка или подтверждает его неисправность, если контакт в норме (но это маловероятно после предыдущего теста).

Особенности выявления утечек в цепях освещения

Цепи освещения отличаются высокой нагрузкой и разветвлённостью, что создаёт множество потенциальных точек утечки. Поиск осложняется зависимостью многих потребителей (салонный свет, габариты, подсветка багажника) от положения дверей и замков зажигания, а также наличием сложных электронных модулей управления (например, блок комфорта).

Обязательно учитывайте штатную работу реле задержки отключения света (в салоне или багажнике), датчиков освещённости и автоматических корректоров фар – их активация во время диагностики может быть ошибочно принята за утечку. Проверка требует чёткого понимания схемы конкретной модели автомобиля.

Ключевые аспекты диагностики

Подготовка и безопасность:

• Полностью выключите зажигание, закройте все двери, багажник и капот (используйте фиксаторы, если система считает их открытыми).
• Дождитесь "засыпания" электронных блоков (обычно 10-30 минут).
• Отключите дополнительное оборудование (магнитолу, сигнализацию), подключённое к цепи освещения.

Последовательность проверки:

1. Измерение общего тока утечки мультиметром в режиме амперметра (10А) между минусовой клеммой АКБ и массой. Сравните со значением, указанным в manual (обычно 30-70 мА).
2. Поэтапное извлечение предохранителей цепи освещения (маркированы на крышке блока) с контролем падения тока на мультиметре.
3. Детализация проблемной линии: при обнаружении высокого потребления на конкретном предохранителе – проверьте все потребители этой цепи (лампы, переключатели, блоки управления, проводку).

Использование контрольной лампы:

• Подключите лампу (21W) между снятым предохранителем и его контактом. Яркое свечение укажет на значительную утечку.
• Последовательно отключайте разъёмы потребителей проблемной цепи. Погасание лампы при отсоединении конкретного элемента выявит неисправный узел.

Типичные проблемные точки:

Элемент цепи	Распространённые неисправности
Дверные концевые выключатели	Закисание контактов, залипание кнопки
Блок управления освещением	Пробой внутренних элементов, "зависание"
Проводка в гофре двери/багажника	Перетирание изоляции, КЗ на массу
Лампы в потолке/бардачке	Окисление патронов, закорачивание контактов

Важно: Не игнорируйте коррозию контактов разъёмов и неправильно установленные лампы (мощнее штатных или с замкнутыми цоколями) – они часто имитируют утечку. Проверяйте целостность изоляции проводки в зонах трения о кузовные элементы.

Проверка цепей аудиосистемы и мультимедиа на утечку

Аудиосистемы и мультимедийные комплексы – частые источники паразитного потребления из-за постоянного питания памяти, процессоров и усилителей. Даже в выключенном состоянии эти модули могут создавать нагрузку до 0.3 А, что критично при длительном простое автомобиля.

Перед проверкой отключите магнитолу, сабвуфер, внешние усилители и дополнительные девайсы (радар-детекторы, DVR). Убедитесь, что все двери, багажник и капот закрыты с имитацией защелкивания, а сигнализация переведена в режим охраны.

Методика проверки мультиметром

Переведите мультиметр в режим измерения тока (10A DC). Подключите щупы между минусовой клеммой АКБ и снятым проводом, предварительно выждав 15 минут для перехода электроники в спящий режим. Фиксируйте базовое значение утечки.

1. Извлеките предохранители аудиосистемы (обычно обозначены как "AUDIO", "NAVI", "ACC").
2. Наблюдайте за показаниями: снижение тока на 80-100 мА указывает на проблемную цепь.
3. Последовательно возвращайте предохранители, выявляя участок, где ток возрастает.

Типовые дефекты:

• Короткое замыкание в проводке динамиков
• Неисправный CAN-модуль магнитолы
• Подключенные гаджеты в USB/прикуривателе
• Окисление разъемов антенны или управления

Компонент	Допустимая утечка	Признак неисправности
Штатная магнитола	15-30 мА	Ток >50 мА, нагрев при выключении
Усилитель	5-20 мА	Щелчки реле, самопроизвольный нагрев
Сабвуфер	3-10 мА	Фон переменного тока в колонках

При отсутствии мультиметра используйте контрольную лампу 12В 5Вт: подключите между снятой клеммой АКБ и массой. Яркое свечение сигнализирует о критичной утечке (>500 мА). Поочередное извлечение предохранителей аудиотракта приведет к потускнению лампы при обнаружении проблемного контура.

Диагностика утечек в цепях комфорта (электропакет)

Цепи комфорта (электропакет) включают системы с высоким энергопотреблением: климат-контроль, подогрев сидений/зеркал, аудиосистему, центральный замок и электростеклоподъемники. Утечки в этих цепях часто возникают из-за износа проводки, окисления разъемов или неисправных блоков управления.

Перед диагностикой отключите все потребители, закройте двери и активируйте режим охраны (если предусмотрен). Обязательно выждите 15-30 минут для перехода электронных модулей в "спящий" режим – только тогда измерения будут корректными.

Методы поиска утечки

Мультиметром:

1. Переведите мультиметр в режим измерения тока (10А DC).
2. Отсоедините минусовую клемму АКБ.
3. Подключите один щуп к клемме АКБ, второй – к снятому проводу.
4. Зафиксируйте значение: норма – 0.02-0.05А (зависит от модели).
5. При превышении нормы поочередно извлекайте предохранители цепей комфорта, наблюдая за падением тока.

Контрольной лампой:

• Отсоедините минусовую клемму АКБ.
• Подключите лампу (5Вт/12В) между клеммой и массой авто.
• При ярком свечении – утечка значительная.
• Последовательно снимайте предохранители: потухание лампы укажет проблемную цепь.

Дополнительные проверки:

• Осмотрите разъемы дверей (часто перетирается проводка).
• Проверьте реле и блоки управления (БУ) подогрева сидений/зеркал.
• Протестируйте концевики дверей и багажника на залипание.
• Отключите нештатные устройства (видеорегистраторы, сигнализации).

Признак проблемы	Возможная причина
Разряд АКБ после долгой стоянки	Не отключается подогрев сидений, БК климат-контроля
Не работают отдельные функции (стеклоподъемник)	Короткое замыкание в цепи двигателя
Срабатывание предохранителя	Пробой проводки в дверном жгуте

Как проверить блок управления двигателем на скрытую утечку

Отключите минусовую клемму аккумулятора и подготовьте мультиметр в режиме измерения тока (10А). Подключите щупы мультиметра между отсоединённой клеммой АКБ и минусовым выводом батареи, чтобы прибор стал частью цепи. Зафиксируйте начальное значение тока утечки – оно не должно превышать 50-80 мА для большинства автомобилей.

Извлеките предохранители, отвечающие за питание ЭБУ двигателя (номера указаны в мануале авто). Наблюдайте за показаниями мультиметра: если ток снизился до нормы (менее 50 мА), значит проблема в блоке управления или его цепях. Для локализации неисправности поочерёдно вынимайте другие предохранители, связанные с ЭБУ (система впрыска, датчики, реле бензонасоса).

Диагностика цепей ЭБУ

При подозрении на утечку в блоке управления выполните проверку цепей:

1. Визуальный осмотр: Проверьте разъёмы ЭБУ на предмет окисления, повреждения изоляции, следов перегрева.
2. Тестирование мультиметром:
   • Отключите разъём блока управления
   • Переведите мультиметр в режим прозвонки диодов (или сопротивления)
   • Проверьте отсутствие короткого замыкания между контактами питания (+12В) и массой
3. Проверка потребления в спящем режиме:
   • Подключите мультиметр в разрыв цепи питания ЭБУ
   • Замерьте ток через 10-15 минут после выключения зажигания (норма: 0,01-0,05А)
   • Превышение указывает на неисправность контроллера или датчиков

Важно! Перед проверкой отключите дополнительное оборудование (магнитолу, сигнализацию) и убедитесь, что двери/багажник закрыты. При работе с разъёмами ЭБУ отключайте АКБ во избежание повреждения электроники.

Редкие причины утечки тока: коррозия и обрыв изоляции

Коррозия клемм аккумулятора или контактов реле создает пленку с высоким сопротивлением, нарушая целостность цепи. Это провоцирует паразитные токи утечки через альтернативные пути, особенно при высокой влажности. Окислы на разъемах блоков управления (ЭБУ) или генератора действуют аналогично, создавая "пробои" на массу даже без видимых повреждений проводов.

Обрыв изоляции силовых кабелей в скрытых зонах (под обшивкой, в гофрах) приводит к контакту токоведущих жил с кузовом. Особенно опасны повреждения в цепях с постоянным "+" (например, от АКБ к стартеру). Трение о металлические кромки кузова или перетирание около подвижных элементов (двери, рулевая колонка) постепенно разрушает защитный слой, вызывая короткое замыкание на массу.

Особенности диагностики скрытых проблем

Признаки коррозионной утечки:

• Быстрое окисление клемм АКБ после очистки
• Нестабильная работа электроники при повышенной влажности
• Токи утечки меняются при шевелении разъемов

Поиск обрыва изоляции:

1. Визуально осмотрите трассы проводов в зонах перегибов и трения
2. Проверьте мультиметром сопротивление между оголенным участком кузова и "минусом" АКБ (должно быть ~0 Ом)
3. Используйте тестовую лампу 12В между массой и отсоединенным "-" АКБ: яркое свечение укажет на КЗ

Метод проверки	Коррозия контактов	Обрыв изоляции
Замер напряжения на контактах	Падение >0.5В при нагрузке	Нормальное значение
Термография	Локальный нагрев в точке окисления	Прогрев кабеля на участке КЗ

Важно: При подозрении на коррозию внутри разъемов используйте контактную смазку после чистки. Для поиска скрытого КЗ последовательно отключайте предохранители при контроле тока утечки мультиметром.

Использование тепловизора для диагностики утечки тока

При утечке тока проблемные участки цепи или поврежденные компоненты нагреваются из-за повышенного сопротивления. Тепловизор визуализирует эти температурные аномалии, преобразуя инфракрасное излучение в цветную карту, где точки перегрева отображаются яркими цветами (желтый, красный, белый) на фоне "холодных" синих и зеленых зон.

Метод эффективен для быстрого сканирования крупных жгутов проводки, разъемов и электронных блоков без необходимости поэтапного отключения предохранителей. Тепловизор выявляет даже слабые утечки (от 50 мА), если они вызывают локальный нагрев, но требует предварительной активации цепи (замок зажигания в положении "OFF", все потребители выключены).

Порядок выявления точек перегрева

1. Подготовка автомобиля: Отключите зажигание, закройте двери/багажник, дождитесь перехода бортовых систем в "спящий" режим (10-20 минут).
2. Настройка тепловизора: Установите диапазон чувствительности 0°C – 80°C. Включите режим автоматического определения температурных градиентов (AutoScale).
3. Сканирование цепей:
   • Исследуйте блок предохранителей – нагретая пластиковая клетка указывает на проблемную цепь.
   • Проверьте жгуты проводки вдоль порогов, под обивкой потолка, в багажнике.
   • Осмотрите реле, диодные блоки, клеммы аккумулятора.
4. Фиксация аномалий: Участки с температурой на 5°C – 15°C выше окружающих элементов – потенциальные источники утечки. Используйте функцию точечного замера для точных показаний.

Типичные дефекты	Тепловая картина
Короткое замыкание в жгуте	Вытянутое "горячее пятно" вдоль провода
Окисление клемм	Локальный перегрев в месте контакта
Неисправное реле	Равномерный нагрев корпуса при выключенной цепи
Повреждение изоляции	Точечные тепловые следы в местах трения о кузов

Важно: Избегайте диагностики под прямыми солнечными лучами или при работающем двигателе. Для точности сравните симметричные узлы (например, левый/правый фары). Температурные отклонения менее 3°C могут быть нормой.

Обнаруженные аномалии проверьте мультиметром: измерьте ток утечки цепи после извлечения "горячего" предохранителя. Помните: тепловизор указывает последствие утечки – перегрев, но не определяет первопричину без дополнительной проверки.

Проверка контактов и реле: скрытые источники утечки

Корродированные или загрязненные контакты в колодках предохранителей, клеммах реле и разъемах создают паразитные пути для тока. Окислы и грязь действуют как резистор, пропуская заряд даже при выключенном зажигании. Особенно уязвимы разъемы подрулевых переключателей, блоков управления и магнитол.

Изношенные реле с залипанием контактов или пробоем обмотки катушки остаются под напряжением в закрытом состоянии. Это касается реле стартера, топливного насоса, обогрева стекол – их контакты должны физически размыкаться в режиме покоя.

Методы диагностики

Последовательность действий:

1. Визуальный осмотр: Ищите потемневшие колодки, следы перегрева, окислы на клеммах (белый/зеленый налет). Проверьте плотность посадки разъемов.
2. Тестирование мультиметром:
   • Переключите в режим измерения тока (10А), подключите между "+" АКБ и снятой клеммой.
   • Поочередно вытаскивайте реле и предохранители, наблюдая за падением тока.
   • Найденный проблемный элемент проверьте отдельно: сопротивление контактов реле в отключенном состоянии должно быть бесконечным (OL).
3. Проверка контрольной лампой:
   • Подключите лампу 12В между снятой "-" клеммой АКБ и массой авто.
   • При свечении лампы поочередно отсоединяйте разъемы подозрительных блоков (ГУР, ABS, магнитола). Погасание укажет на утечку.

Элемент	Признак неисправности	Действие
Колодка реле	Окисление контактов, трещины	Очистка контактной пасты, замена колодки
Разъемы фар	Плавление пластика, запах гари	Замена клемм, обработка диэлектрической смазкой
Реле стартера	Щелчки при выключенном зажигании	Проверка мультиметром, замена реле

Ключевые точки: Уделите внимание реле с маркировкой "IGN" (зажигание) и "ACC" (дополнительные потребители). Проверяйте разъемы проводки в местах изгибов (двери, стойки). После чистки контактов обрабатывайте их специальной смазкой для предотвращения окисления.

Как проверить проводку на пробой мультиметром

Для проверки проводки на пробой мультиметр переводится в режим измерения сопротивления (Ω) с максимальным диапазоном (обычно 20 МОм). Отключите минусовую клемму аккумулятора и все потребители в автомобиле. Снимите защиту с проверяемого провода на обоих концах, отсоединив его от клемм.

Один щуп мультиметра подключите к оголённой жиле провода, второй – к кузову автомобиля (чистый металл без краски). Исправная изоляция покажет сопротивление, близкое к бесконечности (OL или 1 на экране). Показания ниже 500 кОм указывают на пробой изоляции и утечку тока.

Порядок проверки мультиметром

1. Отсоедините аккумулятор: Снимите минусовую клемму для обесточивания сети.
2. Выберите режим: Установите мультиметр на замер сопротивления (значок Ω) в диапазоне 2–20 МОм.
3. Изолируйте провод: Отсоедините оба конца проверяемого кабеля от клемм.
4. Подключите щупы:
   • Черный щуп – к чистой металлической части кузова (масса)
   • Красный щуп – к оголённой токоведущей жиле
5. Оцените показания:

   Исправный провод	→	«OL» или «1» (сопротивление > 1 МОм)
   Пробой изоляции	→	Конкретное значение (например, 0.5 МОм)

Важно! Для точности проверяйте каждый провод отдельно. Если мультиметр показывает низкое сопротивление, изоляция повреждена – провод требует замены.

Методы поиска короткого замыкания в скрытой проводке

Короткое замыкание (КЗ) в скрытой проводке – критичная неисправность, требующая немедленного обнаружения. Оно возникает при нарушении изоляции и контакте проводов под напряжением с "массой" или другим проводником. Поиск усложняется недоступностью жгутов, проложенных под обшивкой или панелями.

Перед диагностикой обязательно отсоедините минусовую клемму аккумулятора. Подготовьте инструменты: мультиметр, контрольную лампу (12В), фонарик, пинцет для извлечения предохранителей, схему электропроводки автомобиля. Определите проблемную цепь по перегоревшему предохранителю или отключенному потребителю.

Последовательная диагностика

1. Визуальный осмотр: Проверьте доступные участки жгутов на предмет:

• Механических повреждений (перетирание о кузовные элементы)
• Оплавления изоляции или запаха гари
• Коррозии контактов в разъемах
• Неплотно закрепленных жгутов

2. Поиск с помощью мультиметра:

1. Извлеките предохранитель подозрительной цепи.
2. Переключите мультиметр в режим прозвонки или измерения сопротивления (Омы).
3. Подключите один щуп к контакту подключения нагрузки в блоке предохранителей (куда вставляется предохранитель).
4. Второй щуп подключите к "массе" (чистый металл кузова).
5. Нулевое или очень низкое сопротивление (писк прозвонки) указывает на КЗ на массу в этой цепи.

3. Метод контрольной лампы:

1. Снимите предохранитель цепи.
2. Подключите один провод контрольной лампы (12В) к плюсовой клемме АКБ.
3. Второй провод подключите к контакту нагрузки в блоке предохранителей.
4. Свечение лампы сигнализирует о наличии КЗ на массу в цепи.

4. Локализация участка КЗ:

1. При подтверждении КЗ в цепи начните последовательно отключать разъемы потребителей и узлов, входящих в эту цепь (по схеме).
2. После каждого отключения повторяйте проверку мультиметром или лампой.
3. Исчезновение КЗ (высокое сопротивление на мультиметре / лампа гаснет) после отключения конкретного разъема указывает на проблемный участок между этим разъемом и предыдущей точкой отключения.

5. Проверка под напряжением (с осторожностью!):

1. Временно установите предохранитель обратно, подключите АКБ.
2. Включите зажигание (без запуска двигателя).
3. Переведите мультиметр в режим измерения постоянного напряжения (DCV 20V).
4. Подключите черный щуп к надежной "массе".
5. Красным щупом осторожно "прощупайте" проводку вдоль жгута в подозрительной зоне через изоляцию тонкой иглой (если допустимо) или на разъемах.
6. Резкое падение напряжения до нуля в конкретной точке может указывать на место КЗ.

Важные рекомендации:

• Всегда сверяйтесь со схемой электропроводки вашего авто.
• При проверке под напряжением избегайте замыкания щупами.
• Если КЗ не обнаружено в основной цепи, проверьте целостность изоляции проводов, идущих к блоку предохранителей.
• Сложные случаи требуют использования профессиональных приборов (токовые клещи, тепловизор для поиска нагрева) или снятия обшивки.

Действия при неочевидной утечке тока на массу

Проверьте надежность контактных соединений на массе: стартер-кузов, двигатель-кузов, аккумулятор-кузов. Окисление или ослабление креплений создает паразитное сопротивление, имитирующее утечку. Зачистите контакты металлической щеткой и плотно затяните клеммы, исключая промежуточные слои краски или коррозии.

Используйте метод последовательного разрыва цепи в силовых линиях, не защищенных предохранителями. Отсоедините генератор и стартер от аккумулятора, фиксируя показания мультиметра при каждом отключении. Падение тока утечки при отсоединении компонента указывает на пробой изоляции в его цепи.

1. Проверка генератора:
   • Отсоедините силовой провод от клеммы «B+»
   • Измерьте сопротивление между клеммой «B+» и корпусом генератора (должно быть >100 кОм)
   • Проверьте диодный мост: подключите мультиметр в режиме вольтметра между отсоединенным проводом и клеммой «B+» при работающем двигателе (наличие напряжения указывает на пробой диодов)
2. Диагностика стартера:
   • Отключите управляющий провод от втягивающего реле
   • Измерьте сопротивление между силовой клеммой стартера и его корпусом (норма: бесконечность)
   • Проверьте обмотки: сопротивление между клеммой и щеточным узлом должно соответствовать паспортным значениям
3. Поиск скрытых КЗ:

   Зона проверки	Метод	Признак проблемы
   Жгуты возле кронштейнов	Визуальный осмотр + прозвонка	Перетертая изоляция, контакт с металлом
   Разъемы ЭБУ	Прозвонка пинов на массу	Сопротивление близко к 0 Ом
   Датчики (ABS, коленвала)	Отключение разъемов	Снижение тока утечки

Примените метод локального прогрева: включите максимальную нагрузку на 10 минут, затем отключите зажигание и проверяйте тепловизором или тактильно участки проводки и реле. Нагрев элемента указывает на короткое замыкание через корпус.

Типичные ошибки при диагностике утечки тока

Игнорирование подготовки автомобиля к замеру – самая распространённая ошибка. Диагносты забывают отключить магнитолу, охранные системы, подогрев сидений или другие потребители, работающие в режиме ожидания. Это приводит к ложным показаниям и неправильным выводам о наличии проблемы.

Неправильная последовательность подключения измерительных приборов также искажает результаты. Например, при использовании мультиметра в разрыв цепи его включают до снятия клеммы с АКБ, а не после. Резкое прерывание питания вызывает сбои в электронных блоках управления (ЭБУ), требующие последующей перепрошивки или адаптации.

Критические ошибки при работе с тестером

• Замер на непрогретой сети: Тестирование сразу после поездки, когда активны вентиляторы охлаждения или модули подзаряда конденсаторов.
• Использование неисправного оборудования: Трещины на щупах мультиметра или разряженная батарейка в тестере дают некорректные данные.
• Проверка при низком заряде АКБ: Напряжение ниже 12.4В провоцирует ложные срабатывания систем, увеличивая расход.

1. Ошибка коммутации: Подключение амперметра параллельно цепи вместо последовательного разрыва – вызывает короткое замыкание.
2. Неконтролируемое время замера: Преждевременное снятие показаний до перехода всех ЭБУ в спящий режим (обычно 15-30 минут).
3. Игнорирование динамики потребления: Не фиксируются кратковременные пики активности скрытых потребителей.

Ошибка	Последствие	Решение
Диагностика без снятия клемм	Повреждение мультиметра высокими токами	Всегда отсоединять минусовую клемму перед подключением
Проверка "на искру"	Выход из строя генератора или ЭБУ	Использовать только приборы с защитой от перегрузки

Временное решение проблемы с помощью дополнительных мер

При обнаружении утечки тока, когда срочный ремонт невозможен, применяют временные меры для защиты аккумулятора от разряда. Эти решения не устраняют неисправность, но позволяют эксплуатировать автомобиль без риска полностью севшей батареи.

Важно помнить, что такие методы носят исключительно вспомогательный характер и требуют последующей полноценной диагностики. Длительное игнорирование проблемы может привести к выходу из строя электронных модулей или возгоранию.

Практические методы временной стабилизации

• Выключатель массы: Установите механический размыкатель цепи на отрицательной клемме АКБ. Отключайте питание при стоянке дольше 12 часов.
• Съем предохранителей: Выявив проблемную цепь (например, магнитолу или подогрев сидений), извлекайте соответствующий предохранитель на ночь. Поместите его в держатель на крышке блока.
• Отключение нештатных устройств: Демонтируйте подключенные самостоятельно гаджеты (GPS-трекеры, дополнительные датчики), часто вызывающие паразитное потребление.
• Клеммы-«прищепки»: Используйте быстросъемные клеммы аккумулятора с рычажным механизмом для оперативного отсоединения минусового провода.

Примечание: После отключения массы возможен сброс настроек ЭБУ, часов и радиостанций. Для критичных систем (сигнализация, иммобилайзер) применяйте только метод извлечения предохранителей.

Когда утечка тока требует вмешательства профессионалов

При выявлении утечки тока свыше 50–70 мА (миллиампер) самостоятельные действия становятся рискованными – это указывает на серьёзную неисправность в электросистеме. Если после отключения основных потребителей (магнитолы, сигнализации, салонного освещения) высокий ток удержался, проблема кроется в скрытой цепи или повреждении проводки, требующих профессиональной диагностики.

Попытки найти сложные неисправности без схемы электропроводки конкретной модели авто часто приводят к ошибкам: случайному повреждению изоляции, короткому замыканию или сбою в работе ЭБУ. Особенно критично вмешиваться в цепи, связанные с контроллерами двигателя, ABS, SRS (подушки безопасности) – некорректные манипуляции могут спровоцировать отказ систем безопасности.

Случаи обязательного обращения в сервис

• Подозрение на неисправность штатных блоков управления (ЭБУ, BCM, иммобилайзер). Диагностика требует специализированного оборудования (сканеры, осциллографы).
• Повреждение высоковольтной части (гибриды/электромобили) – риск поражения током свыше 300 В.
• Наличие следов коррозии, оплавления изоляции или запаха гари в местах прокладки жгутов – признак опасного нагрева проводов.
• Перегорание предохранителей при повторной установке – свидетельствует о КЗ (коротком замыкании), поиск которого без опыта опасен.
• Отсутствие навыков работы с мультиметром или непонимание алгоритма поиска утечки – высока вероятность ложных выводов.

Симптом	Почему нужен специалист
Утечка > 100 мА	Требуется пошаговый анализ цепи с отключением жгутов, что без знаний может деактивировать жизненно важные системы
Срабатывание сигнализации/центрального замка через раз	Признак сбоя CAN-шины; диагностика требует программных средств
Разряд АКБ за 1-2 дня при новой батарее	Указывает на критическую утечку (>500 мА), часто связанную с силовыми цепями (генератор, стартер)

Важно: Если автомобиль на гарантии, любые манипуляции с проводкой (включая установку нештатного оборудования) могут стать причиной отказа в бесплатном ремонте – доверьте диагностику авторизованному сервису.

Профилактика утечек тока в автомобиле: регулярные проверки

Регулярный контроль утечек тока предотвращает разряд аккумулятора и продлевает срок его службы. Проводите диагностику не реже 1 раза в 3 месяца, а также после установки нового электрооборудования или длительного простоя автомобиля.

Особое внимание уделяйте периодам с резкими перепадами температур (осень/весна), когда нагрузка на проводку возрастает. Обязательно проверяйте цепь после неквалифицированного ремонта или подключения нештатных устройств (магнитол, сигнализаций, камер).

Ключевые профилактические меры

• Визуальный осмотр проводки: Ищите перетёртые провода, окисленные клеммы АКБ, следы коррозии на разъёмах. Особенно тщательно проверяйте места возле гофр и подвижных элементов (двери, багажник).
• Чистота контактов: Обрабатывайте клеммы аккумулятора антикоррозийной смазкой и зачищайте контакты масс на кузове (обычно возле стоек амортизаторов).
• Контроль энергопотребляющих систем: Отслеживайте работу сигнализации, магнитолы, бортового компьютера в режиме ожидания. Аномально тёплый корпус блока при выключенном зажигании – тревожный признак.
• Правильное отключение оборудования: При длительной стоянке (более 2 недель) снимайте клемму с АКБ или используйте выключатель массы. Отсоединяйте нештатные гаджеты из прикуривателя/OBD-разъёма.

Система/Устройство	Рекомендуемая периодичность проверки
Клеммы АКБ и "массы"	Каждые 2 месяца
Штатная проводка (основные жгуты)	Раз в 6 месяцев
Дополнительное оборудование (сигнализация, регистратор)	После установки + раз в 3 месяца
Ток утечки (мультиметром)	Раз в квартал + после вмешательств в электросеть

Используйте качественную изоляцию при ремонте проводов (термоусадка вместо изоленты) и избегайте "скруток". При монтаже дополнительного оборудования подключайте его через предохранители и реле, строго следуя схеме производителя.

Список источников

При подготовке материалов использовались специализированные технические руководства, профильные автомобильные издания и экспертные ресурсы по диагностике электрооборудования. Все источники проверены на актуальность методологии и соответствие стандартам безопасности.

Ниже представлены ключевые материалы, содержащие детальные инструкции по выявлению утечек тока с помощью мультиметра, контрольной лампы и тестера. Данные работы включают практические рекомендации по последовательности замеров и интерпретации результатов.

• Официальные сервисные руководства производителей автомобилей (разделы по электрическим системам)
• Учебные пособия по автоэлектрике для профильных технических заведений
• Экспертные статьи в журналах «За рулём», «Авторевю» и «АБС-авто»
• Практические руководства Bosch по диагностике электрооборудования
• Методические материалы производителей мультиметров (Fluke, Autel, Mastech)
• Видеоинструкции технических специалистов на профильных YouTube-каналах
• Форумные обсуждения на ресурсах Drive2.ru и AutoClub174.ru с кейсами диагностики
• Специализированные справочники по неисправностям бортовой сети (издания 2018-2023 гг.)

Видео: Утечка тока в автомобиле. Как проверить с помощью мультиметра!


• Изобретение авто - как все начиналось

• Как обтянуть авто пленкой - выбираем между карбоном и винилом

• Переключение передач - на каких скоростях?
