Полный привод на Оку своими руками - как сделать и секреты эксплуатации

Статья обновлена: 18.08.2025

Ока – автомобиль скромных габаритов и возможностей, задуманный для городских поездок. Однако энтузиасты давно доказали: крошечный автомобиль способен на большее.

Переделка Оки в полноприводную версию – смелый технический эксперимент, требующий глубоких знаний, точных расчетов и качественной доработки узлов.

Самостоятельная установка полного привода кардинально меняет характер машины. Она обретает внедорожный потенциал, но одновременно вносит коррективы в управление, нагрузку на агрегаты и требования к обслуживанию.

В этой статье рассмотрим ключевые аспекты создания самодельного полного привода на Оку, особенности его работы и важные нюансы эксплуатации переделанного автомобиля.

Выбор модели донора для донорских деталей ВАЗ

Оптимальным донором для создания полноприводной Оки считается ВАЗ-2121 "Нива" и её модификации. Конструкция этой модели технически адаптируема к габаритам и весу Оки, обеспечивая необходимую совместимость узлов трансмиссии.

Критически важные агрегаты берутся целиком: раздаточная коробка, задний мост, передние ШРУСы и приводные валы. Дополнительно потребуются элементы подвески, крепления, топливный бак и тормозная система. Состояние донора напрямую влияет на сложность переделки и ресурс системы.

Ключевые модели-доноры

• ВАЗ-2121 (1977-1993): Базовый вариант с механическим приводом. Требует доработок из-за устаревших узлов.
• ВАЗ-21213 (1993-2009): Оптимальный баланс цены и технологичности. Усиленные карданные валы, 5-ступенчатая КПП.
• ВАЗ-21214 (после 2001 г.): Инжекторные двигатели, модернизированная раздатка. Требует интеграции с ЭБУ Оки.

Модель	Преимущества	Недостатки
2121	Низкая стоимость, простота конструкции	Изношенность экземпляров, слабые ШРУСы
21213	Надёжные узлы, доступность запчастей	Ручное подключение полного привода
21214	Современные решения, электронный блок	Сложность совмещения электропроводки

Обязательные критерии при выборе:

1. Отсутствие деформаций рамы и точек крепления раздатки
2. Работоспособность межосевого дифференциала
3. Соосность выходных валов КПП и раздаточной коробки
4. Комплектность приводных валов без люфтов

Избегайте автомобилей с капитальным ремонтом трансмиссии – несоответствие заводских допусков вызовет вибрации. Предпочтение отдавайте донорам с пробегом до 150 тыс. км, где редукторы не требуют перебора.

Демонтаж трансмиссии на автомобиле-доноре

Отсоедините аккумуляторную клемму «минус», слейте технические жидкости из двигателя, коробки передач и раздаточной коробки (если присутствует). Поднимите автомобиль-донор на подъемнике или установите на надежные опоры, обеспечив свободный доступ к днищу. Демонтируйте элементы, препятствующие снятию трансмиссионного блока: выпускную систему, карданные валы (отметив положение фланцев), приводы передних колес, стартер, защиту картера, элементы подвески при необходимости.

Зафиксируйте двигатель сверху при помощи строп или специальной скобы. Отсоедините все электрические разъемы и тросы управления (кулиса КПП, привод раздатки). Ослабьте крепления опор двигателя и коробки передач. Подготовьте тележку или домкрат с широкой опорной площадкой для поддержки и последующего опускания тяжелого агрегата.

Последовательность извлечения силового агрегата

1. Открутите болты крепления коробки передач к блоку двигателя.
2. Снимите переднюю опору двигателя (поддон или поперечину).
3. Отсоедините заднюю опору КПП/раздаточной коробки.
4. Аккуратно подайте двигатель вперед на несколько сантиметров, освобождая валы КПП из шлицев сцепления.
5. Плавно опустите всю сборку (двигатель + КПП + раздатка) вниз, контролируя отсутствие натяжения оставшихся жгутов или шлангов.

Ключевые узлы для сохранения:

• Полный комплект крепежных элементов (болты, скобы, кронштейны).
• Шланги и трубопроводы системы охлаждения раздатки (если есть).
• Приводы управления (кулиса, тяги, вилки переключения).
• Электрические датчики (спидометра, блокировки дифференциала).

Тип привода донора	Особенность демонтажа
Постоянный полный (AWD)	Требуется снятие блока ДВС+КПП+Раздатка единым узлом
Подключаемый полный (Part-time)	Возможно раздельное снятие КПП и раздаточной коробки после отсоединения двигателя

Тщательно очистите снятые агрегаты от грязи и масла. Проведите визуальную диагностику состояния сальников, шарниров, поверхностей корпусов на предмет трещин и повреждений. Упакуйте демонтированные компоненты для защиты при транспортировке и дальнейшей установке на Оку.

Задний мост: снятие и подготовка к установке

Поднимите автомобиль на подъёмнике или установите на козлы, демонтируйте задние колёса. Отсоедините тормозные шланги, трос ручника и проводку ABS (при наличии), предварительно слив тормозную жидкость. Ослабьте крепления реактивных штанг и снимите карданный вал, пометив взаимное положение фланцев. Открутите болты крепления моста к кузову, используя торцевые головки с удлинителем.

Аккуратно вывесите мост домкратом, контролируя отсутствие натяжения тормозных магистралей. После демонтажа очистите корпус моста металлической щёткой и обезжирите. Проведите дефектовку: проверьте люфт подшипников ступиц и шестерён редуктора, состояние сальников, полуосей и резьбовых соединений. Замените изношенные подшипники, сальники и повреждённые крепёжные элементы.

Ключевые этапы подготовки

• Модификация кронштейнов: доработайте штатные крепления на мосту для совместимости с точками фиксации на кузове Оки, используя усиливающие накладки из стального листа толщиной 4-5 мм.
• Регулировка редуктора: при замене подшипников выставьте боковой зазор шестерён (0.08-0.13 мм) и предварительный натяг (1.2-2 Н·м) с помощью калиброванных прокладок.
• Защитное покрытие: нанесите на очищенную поверхность моста антикоррозийный грунт и эпоксидное покрытие, особое внимание уделяя сварным швам и внутренним полостям дренажных отверстий.

Компонент	Параметр контроля	Норматив
Ступичные подшипники	Осевой люфт	Не более 0.05 мм
Сальники полуосей	Эластичность кромки	Без трещин и деформаций
Резьбовые отверстия	Состояние резьбы	Очистка метчиком, отсутствие срывов

Установите новые сальники, предварительно смазав посадочные места герметиком. Залейте в редуктор трансмиссионное масло GL-5 (объём 1.2-1.3 л) до контрольного отверстия. Проверьте соосность фланцев кардана и редуктора шаблоном – перекос не должен превышать 0.8 мм по периметру.

Модификация задней балки для крепления тяг Панара

Переделка задней балки – обязательный этап для установки тяги Панара, так как штатная конструкция не имеет точек крепления. Основная задача – создать надежную платформу для фиксации кронштейна тяги, выдерживающую динамические нагрузки при движении. Работы требуют точной разметки и аккуратного исполнения, поскольку ошибки приведут к нарушению геометрии подвески.

Ключевой элемент модификации – приваривание усиливающих пластин к верхней части балки в зоне крепления редуктора. Эти пластины служат основой для монтажа кронштейна тяги Панара и предотвращают деформацию тонкостенного металла балки. Толщина пластин должна быть не менее 4-5 мм, а их конфигурация – повторять радиус балки для плотного прилегания.

Этапы модификации и требования

Необходимые материалы и инструменты:

• Стальные пластины 4-5 мм (сталь 3 или аналоги)
• Готовый кронштейн тяги Панара или заготовка для его изготовления
• Сварочный аппарат (полуавтомат предпочтителен)
• Болгарка с отрезными и зачистными дисками
• Тиски, струбцины, уровень, маркер
• Измерительный инструмент (рулетка, штангенциркуль)

Последовательность работ:

1. Демонтировать балку с автомобиля, очистить от грязи и старой антикоррозионной защиты.
2. Разметить зону крепления на верхней поверхности балки (симметрично оси).
3. Вырезать пластины по форме балки, обработать кромки для плотного прилегания.
4. Зафиксировать пластины струбцинами, проверить перпендикулярность уровнем.
5. Прихватить пластины точечной сваркой, затем проварить по всему контуру сплошным швом.
6. Разметить и приварить к пластинам кронштейн тяги Панара, строго соблюдая соосность.
7. Зачистить швы, обработать балку грунтом и антикором перед установкой.

Критические нюансы:

• Кронштейн обязательно крепится к усиливающим пластинам, а не напрямую к балке.
• Ось кронштейна должна быть строго параллельна оси балки (допуск ±1°).
• Высота расположения точки крепления – на уровне центра заднего редуктора.
• Сварку вести короткими швами 2-3 см с охлаждением для предотвращения коробления.

После монтажа балки на автомобиль требуется проверить работоспособность тяги Панара на подъемнике: убедиться в отсутствии контакта с элементами подвески и карданным валом во всем диапазоне хода колес. Первые 500 км избегайте резких нагрузок для приработки конструкции.

Изготовление кронштейнов заднего редуктора

Кронштейны редуктора критичны для жёсткой фиксации агрегата и передачи крутящего момента на заднюю ось. Их геометрия должна учитывать угол наклона карданного вала, межосевое расстояние и точки крепления к кузову. Ошибки в конструкции приведут к вибрациям, ускоренному износу подвесного подшипника или поломке креплений.

Для изготовления используют листовую сталь толщиной 8–10 мм (Ст3, Ст20) и усиленные стальные уголки 50×50 мм. Требуется точная разметка по месту установки редуктора с учётом зазоров до элементов подвески и выхлопной системы. Обязательна проверка соосности выходного вала редуктора и фланца заднего моста.

Этапы работ

1. Создание шаблона:
   • Закрепите редуктор на задней балке через проставки
   • Снимите размеры до точек крепления на кузове (лонжероны/поперечина)
   • Перенесите контуры на картон, добавив припуск 15 мм под сварные швы
2. Раскрой и сборка:
   • Вырежьте заготовки плазменным резаком или болгаркой
   • Сформируйте Г-образные конструкции с рёбрами жёсткости
   • Прихватите элементы сваркой, проверив углы угольником
3. Финишные операции:
   • Проварите швы сплошным двусторонним швом
   • Зашлифуйте окалину, просверлите отверстия Ø12–14 мм под болты М10–М12
   • Обработайте грунтовкой и антикором (эпоксидные составы)

Элемент кронштейна	Толщина металла	Усиление
Основание (к кузову)	10 мм	Косынки 8 мм
Вертикальная стойка	8 мм	Ребра жёсткости
Площадка под редуктор	10 мм	Боковые отбортовки

После установки проверьте отсутствие контакта кронштейнов с тормозными магистралями и топливопроводами. Обязательно тестируйте конструкцию на пробеге 200–300 км с постепенным увеличением нагрузки, контролируя состояние сварных швов.

Установка подрамника заднего моста на Оку

Монтаж подрамника требует тщательной подготовки кузова: зачистки зон крепления от антикора и ржавчины, разметки точек сверления по шаблону. Обязательно усиливается днище металлическими накладками толщиной 3-4 мм в местах установки кронштейнов для равномерного распределения нагрузок.

После позиционирования подрамника по оси симметрии авто выполняется фиксация струбцинами и сверление отверстий под крепеж. Кронштейны прихватываются сваркой, затем провариваются сплошным швом с контролем геометрии. Установочные углы заднего моста должны соответствовать параметрам передней подвески для исключения увода машины.

Ключевые этапы работ

1. Демонтаж заводских элементов – снятие глушителя, топливного бака и тормозных магистралей
2. Подготовка платформы – вырезка технологических люков в полу багажника
3. Установка опорных чашек – приварка усиливающих пластин с резьбовыми втулками М12
4. Калибровка положения – регулировка по строительному уровню с допуском ±1°

Компонент	Тип крепежа	Момент затяжки (Н∙м)
Лонжеронные кронштейны	Болт М10×1.25	75-80
Поперечные тяги	Гайка М12	90-95
Реактивные штанги	Скоба М8	40-45

Важно: после сварки все швы обрабатываются преобразователем ржавчины и покрываются эпоксидной грунтовкой. Резино-металлические сайлентблоки запрессовываются перед финальной сборкой с применением графитовой смазки.

Эксплуатация требует регулярной проверки состояния сварных швов раз в 5 000 км и контроля момента затяжки креплений. При движении по бездорожью избегайте ударных нагрузок на задний мост – подрамник восприимчив к деформациям при жестком контакте с препятствиями.

Переделка карданного вала по размерам Оки

Основная задача – подогнать длину карданного вала под специфичную колесную базу Оки. Для этого обычно используется донорский вал от ВАЗ-классики (2101-2107) или Нивы, который требует механической доработки. Критически важно сохранить соосность труб и шлицевого соединения при модификациях, иначе неизбежны вибрации и ускоренный износ.

Необходимо точно замерить расстояние между фланцами раздаточной коробки и редуктора заднего моста с учетом рабочего хода подвески. К полученному значению добавляется 5-10 мм компенсационного зазора для предотвращения заклинивания при аркообразовании кузова. Используйте только цельные трубы без коррозии и деформаций.

Технология укорочения и сборки

1. Разборка донорского вала: Демонтируйте крестовины, разъедините шлицевое соединение. Маркером нанесите метки положения вилок относительно трубы для последующей правильной сборки.
2. Резка трубы: Отрежьте лишний участок трубы болгаркой строго перпендикулярно оси. Зачистите заусенцы. Для Оки обычно требуется укорочение на 150-250 мм в зависимости от выбранной раздатки.
3. Сварка шлицевого узла: Вставьте шлицевую часть в трубу, выставив соосность с помощью центровочных оправок. Прихватите в 3-х точках, затем проварите сплошным швом. Обязательно контролируйте биение (макс. допуск – 0,5 мм/м).
4. Балансировка: Выполните динамическую балансировку на станке, приваривая балансировочные пластины (максимально допустимый дисбаланс – 15 г/см). Замените все крестовины на новые усиленные (например, марки Loebro или GKN).

Эксплуатационные ограничения: Самодельный вал требует регулярной проверки каждые 5 000 км: контролируйте затяжку болтов фланцев, люфт в шлицах и крестовинах, состояние сварных швов. Запрещено буксовать с пробуксовкой колес более 10 секунд – это вызывает перегрев и деформацию трубы.

При скоростях свыше 90 км/ч возможны вибрации из-за остаточного дисбаланса – это норма для непрофессиональной переделки. Для ресурсной работы избегайте резких стартов и езды по бездорожью на пониженной передаче более 30 минут непрерывно.

Монтаж раздаточной коробки от Нивы

Для установки раздаточной коробки от Нивы на Оку требуется изготовление или доработка опорных кронштейнов. Штатные места крепления двигателя Оки не совместимы с габаритами и массой раздатки, поэтому необходимо создать новые силовые точки на лонжеронах кузова или подрамнике. Критически важно обеспечить соосность выходного вала КПП и входного вала раздаточной коробки – перекос более 1-2° вызовет вибрации и ускоренный износ крестовин.

При соединении коробок используется переходная плита толщиной 10-12 мм, фрезерованная под посадочные плоскости обеих моделей. Вал между агрегатами требует индивидуального расчета длины и балансировки. Для Нивовской раздатки характерен вынос картера влево, что на Оке приводит к необходимости вырезать технологическое окно в тоннеле пола и усиливать его конструкцию стальными накладками.

Ключевые этапы монтажа

• Демонтаж штатной КПП и замер посадочного фланца
• Фрезеровка переходной плиты с точностью отверстий ±0.1 мм
• Усиление тоннеля пола стальным коробом 2-3 мм
• Установка кастомных опор с резиновыми демпферами

Параметр	Штатная Ока	С раздаткой от Нивы
Дорожный просвет	180 мм	150-160 мм
Угол передачи	-	22-25°
Доп. масса	0 кг	38-42 кг

После сборки обязательна проверка хода рычага переключения режимов (включая блокировку дифференциала) и доработка тяг при необходимости. Зазор между картером раздатки и элементами кузова должен составлять минимум 15 мм на работающем двигателе для исключения контакта при вибрациях.

Изготовление креплений КПП и раздатки

Основная сложность – интеграция раздаточной коробки (РК) в тесное подкапотное пространство Оки. Требуется создать несущую платформу, объединяющую штатные точки крепления двигателя и КПП с новыми опорами РК. Используйте стальной лист толщиной 8-10 мм, вырезанный по шаблону, повторяющему контуры картеров КПП и РК с технологическими зазорами 3-5 мм. Обязательно предусмотрите дренажные отверстия для отвода масла и грязи.

Силовые кронштейны для подвеса РК изготавливаются из уголка 50х50х5 мм или швеллера №6.5. Геометрию определяйте по месту: установите агрегаты на временные подпорки, отрегулируйте соосность валов (погрешность не более 0.5°), затем снимите размеры для крепежных проушин. Усильте зоны крепления к кузову стальными накладками 4-5 мм, особенно в местах передачи крутящего момента на лонжероны.

Ключевые этапы и требования

Критичные параметры сборки:

• Балансировка нагрузки: распределение массы РК между двигателем и кузовом (рекомендуется 70/30%)
• Вибрационная развязка: применение резиновых демпферов от ГАЗель или УАЗ на каждой точке крепления
• Доступность сервиса: зазоры ≥80 мм для замены сальников без демонтажа конструкции

Последовательность работ:

1. Разметка посадочных плоскостей на КПП и РК
2. Фрезеровка монтажной платформы (допуск плоскостности 0.2 мм)
3. Приварка ответных фланцев к картерам агрегатов
4. Сборка "пакета" (двигатель-КПП-РК) на стенде
5. Фиксация кронштейнов на кузове через гидроопоры

Параметр	Значение	Материал
Диаметр крепежных болтов	М12 (прочность 10.9)	Оцинкованная сталь
Допустимый перекос агрегатов	≤0.8 мм по осям	-
Толщина компенсационных шайб	1-5 мм (шаг 0.5 мм)	Нержавеющая сталь

Важно: после установки проверьте отсутствие контакта металлических частей кронштейнов с картерами – вибрации разрушают алюминиевые сплавы. Используйте нейлоновые или резиновые прокладки толщиной 2-3 мм во всех точках сопряжения. Контролируйте момент затяжки болтов динамометрическим ключом (78-82 Н·м для М12).

Сборка и центровка карданных шарниров

Сборку начинают с установки крестовины в вилки кардана. Предварительно напрессуйте новые игольчатые подшипники в посадочные отверстия, заполнив их смазкой. Аккуратно запрессуйте чашки подшипников до упора, зафиксировав их стопорными кольцами – они должны полностью сесть в канавки без зазоров. Проверьте свободный ход шарнира: люфт недопустим, а движение должно быть плавным без заеданий.

Центровка – обязательный этап после ремонта или замены шарниров. Неотбалансированный кардан вызывает вибрации на скорости свыше 60 км/ч, разрушает подвесной подшипник и редуктор. Балансировку выполняют на специальном стенде, определяя места дисбаланса. Корректировку проводят приваркой балансировочных пластин (массой 5–30 г) к трубе кардана или высверливанием металла. Допустимый дисбаланс – не более 15 г·см на каждую секцию вала.

Ключевые нюансы при работе

1. Маркировка при разборке: перед демонтажем нанесите метки на фланцы и вилки – это сохранит исходную балансировку.
2. Параметры затяжки:

   Гайки крестовины	19–22 Н·м
   Болты фланцев редуктора/раздатки	62–80 Н·м

3. Эксплуатационные ограничения:
   • Избегайте резких стартов с пробуксовкой
   • Проверяйте зазор в шарнирах каждые 10 000 км
   • При появлении гула или вибрации – немедленная диагностика

Переделка тормозной системы задних колес

Основная задача – адаптировать барабанные тормоза от донорского заднего моста (обычно ВАЗ "классика") к штатной гидравлике Оки. Требуется установка нового главного тормозного цилиндра (ГТЦ) с увеличенным диаметром поршня, рассчитанного на работу с барабанными механизмами. Часто используют ГТЦ от ВАЗ-2105 или аналоги, так как родной цилиндр Оки не обеспечивает необходимого объема жидкости.

Обязательна замена регулятора тормозных усилий (колдуна) на подходящий для заднеприводной компоновки либо его удаление с установкой пропорционального клапана. Тормозные трубки от ГТЦ к задним колесам полностью перекладываются по днищу с соблюдением безопасных трасс, применяются новые медные или стальные трубки с двойным развальцовыванием концов.

Ключевые этапы модернизации

Комплектующие и подготовка:

• ГТЦ ВАЗ-2105 (новый или восстановленный)
• Тормозные трубки Ø 4.75 мм (около 5 метров)
• Тормозной шланг заднего моста от ВАЗ "классика"
• Пропорциональный клапан (при демонтаже колдуна)
• Комплект развальцовочных инструментов

Последовательность работ:

1. Демонтировать старый ГТЦ и регулятор давления
2. Установить новый ГТЦ, закрепив его на вакуумном усилителе штатными гайками
3. Проложить две магистрали от ГТЦ к заднему мосту по раме, избегая острых кромок
4. Подсоединить шланг к мосту через переходные тройники, обеспечив запас хода подвески
5. Прокачать систему в последовательности: ПЗ-ЛЗ-ПП-ЛП

Особенности эксплуатации: Первые 500 км избегать резкого торможения для притирки колодок. Требуется регулярная проверка герметичности соединений и уровня жидкости. Из-за увеличенного хода педали возможно изменение ощущений – важно адаптировать стиль вождения.

Прокачка гидропривода сцепления на полноприводной Оке

Прокачка гидропривода сцепления на полноприводной Оке, особенно при использовании нестандартного узла сцепления (например, от ВАЗ 2108/2110 с дополнительным рабочим цилиндром на раздаточной коробке), требует особого внимания к последовательности и наличию возможных воздушных пробок в сложном контуре. Основная сложность заключается в удалении воздуха из всех ветвей системы, включая тройник и дополнительный рабочий цилиндр.

Процедура требует помощника и соблюдения чистоты. Необходимо подготовить чистую тормозную жидкость (типа DOT-4), прозрачный шланг подходящего диаметра, емкость для старой жидкости и ключи (обычно на 8, 10, 13 мм). Проверьте уровень жидкости в бачке ГТЦ до начала работ и поддерживайте его выше MIN на протяжении всей прокачки.

Последовательность прокачки

Важно: Соблюдайте последовательность прокачки клапанов, указанную в инструкции к вашему конкретному полноприводному комплекту. Если инструкции нет, придерживайтесь общего принципа: от самого удаленного от ГТЦ клапана к ближайшему.

1. Подготовка:
   • Тщательно очистите от грязи пыльники и штуцеры всех прокачных клапанов (на главном цилиндре, на рабочих цилиндрах у КПП и РК, на тройнике, если он есть).
   • Снимите резиновый колпачок с первого прокачного клапана.
   • Наденьте чистый прозрачный шланг на штуцер клапана, второй конец опустите в емкость с небольшим количеством свежей тормозной жидкости.
2. Прокачка (с помощником):
   • Помощник должен несколько раз плавно, но до упора выжать педаль сцепления и удерживать ее в выжатом положении.
   • Вы (находясь у штуцера) ключом на 8 мм (или другого размера, в зависимости от штуцера) приоткрываете прокачной клапан примерно на ½ - ¾ оборота. В емкость начнет вытекать жидкость с пузырьками воздуха.
   • Как только пузырьки воздуха перестанут идти (или педаль у помощника "провалится" до пола), закройте клапан до упора.
   • Только после закрытия клапана помощник может плавно отпустить педаль сцепления.
3. Повторение и контроль уровня:
   • Повторяйте пункт 2 до тех пор, пока из шланга не пойдет чистая жидкость без пузырьков воздуха.
   • Постоянно следите за уровнем жидкости в бачке ГТЦ! Не допускайте его падения ниже MIN. Доливайте только свежую, чистую тормозную жидкость из невскрытой ранее упаковки. Падение уровня ниже MIN приведет к засасыванию новой порции воздуха в систему.
4. Прогон всех контуров:
   • После успешной прокачки первого клапана, перейдите к следующему по порядку (обычно следующий рабочий цилиндр, затем клапан на тройнике или ГТЦ).
   • Прокачивайте каждый клапан последовательно, до полного исчезновения воздуха в его контуре, не забывая контролировать и доливать жидкость в бачок.
5. Завершение:
   • После прокачки последнего клапана (часто это клапан на главном цилиндре), убедитесь в чистоте вытекающей жидкости и отсутствии пузырьков.
   • Наденьте защитные колпачки на все прокачные штуцеры.
   • Протрите насухо все места вокруг штуцеров и цилиндров.
   • Доведите уровень жидкости в бачке до отметки MAX.

Особенности и возможные проблемы:

Ситуация	Причина / Решение
Воздух не выходит или выходит плохо из конкретного контура	Возможна закупорка шланга/штуцера, негерметичность соединений (проверьте затяжку трубок), сильное завоздушивание. Попробуйте "продавить" контур - помощник резко выжимает педаль, вы открываете клапан в момент удержания, закрываете перед отпусканием. Иногда помогает прокачка на заведенном двигателе (осторожно!).
Педаль после прокачки мягкая или проваливается	В системе остался воздух. Проверьте последовательность прокачки, уровень жидкости, герметичность всех соединений (нет ли подтеков у цилиндров или трубок). Повторите прокачку всех контуров.
Появились подтеки тормозной жидкости	Негерметичность системы. Проверьте затяжку гаек трубок, состояние пыльников и манжет рабочих и главного цилиндров. Требуется замена неисправных узлов.
"Тяжелая" педаль, сцепление "ведет"	Возможен дефект главного цилиндра (заклинивание поршня), механические проблемы с вилкой выключения сцепления или самим сцеплением. Требуется диагностика.

Монтаж рулевой рейки с усилителем

Установка начинается с демонтажа стандартной рулевой рейки Оки. Отсоедините рулевые тяги, снимите крепления кузова, предварительно отключив механические связи с рулевой колонкой. Обеспечьте свободный доступ к монтажному пространству, предварительно сняв защитные элементы и мешающие патрубки.

Новую рейку с ГУР (обычно от донора типа Daewoo Matiz или Chery QQ) позиционируют на штатное место. Ключевая сложность – адаптация крепежных точек. Используйте усиленные кронштейны, повторяющие геометрию подрамника Оки, но учитывающие габариты рейки УС. Фиксация должна исключать вибрации при работе двигателя.

Интеграция компонентов и регулировка

Последовательность подключения:

1. Гидравлическая система: Проложите магистрали высокого давления от насоса ГУР к рейке, избегая перегибов. Установите бачок с рабочей жидкостью (ATF Dexron III) в подкапотном пространстве.
2. Привод насоса: Насос ГУР монтируется на двигатель через кронштейн (часто требуется доработка). Привод осуществляется ремнём – рассчитайте длину и натяжение.
3. Рулевая колонка: Соедините вал колонки с рейкой через карданный шарнир. Угол соединения должен исключать биение на ходу.

Важные нюансы:

• Зазор между рейкой и элементами кузова – минимум 15 мм для компенсации вибраций.
• Обязательная прокачка системы ГУР (выполняется при работающем двигателе поворотом руля от упора до упора).
• Проверка схождения колес после установки – геометрия рулевых тяг меняется.

Критический параметр	Последствия нарушения
Соосность вала рейки и рулевой колонки	Вибрации руля, ускоренный износ шарниров
Давление в системе ГУР (8-10 бар)	Тугое руление или течи сальников
Крепеж рейки (момент затяжки 45-55 Нм)	Люфт руля, деформация корпуса

Эксплуатация требует контроля уровня жидкости ГУР и состояния шлангов первые 500 км. При появлении шумов ("вой" насоса) – проверьте герметичность контура и отсутствие завоздушивания.

Электрика: подключение контрольной лампы полного привода

Контрольная лампа информирует водителя о включении полного привода, предотвращая эксплуатацию системы на твердых покрытиях. Для подключения используется свободная сигнальная лампа на приборной панели (например, резервная или лампа омывателя). Основная задача – обеспечить загорание индикатора при активации переднего моста через датчик раздаточной коробки.

Перед работами обязательно отсоедините минусовую клемму АКБ. Потребуются: многожильные провода сечением 0.5-0.75 мм², термоусадка, изолента, нож, паяльник, тестер. Подготовьте крепеж для фиксации проводов вдоль штатной проводки.

Схема подключения

Датчик (концевой выключатель) устанавливается на корпусе раздатки в зоне перемещения штока актуатора. При включении привода шток давит на датчик, замыкая цепь. Электрическая схема реализуется по принципу:

• Плюсовой провод от лампы подключается к зажиганию (цепь +12V после ключа)
• Минусовой провод от лампы ведется к контакту датчика
• Второй контакт датчика соединяется с кузовом (масса)

Элемент	Тип подключения	Особенности
Контрольная лампа	Параллельно датчику	Используйте колодку задней панели приборов
Датчик включения	NO (нормально разомкнутый)	Крепится на раздатке, герметизируется
Питание лампы	Через реле зажигания	Защита предохранителем 5А

Проверка корректности работы:

1. Включите зажигание при выключенном приводе – лампа не горит
2. Активируйте полный привод – лампа загорается
3. Протестируйте на всех режимах движения

Избегайте прокладки проводов вблизи подвижных элементов шасси. Обязательно защитите соединения от влаги и вибрации – неполадки в цепи могут вызвать ложное срабатывание или отказ индикации.

Модификация туннеля пола для рычага раздатки

Основная задача при установке раздаточной коробки (раздатки) на Оку – создание достаточного пространства в тоннеле пола для размещения ее корпуса и обеспечения свободного хода рычага переключения режимов. Стандартный тоннель "Оки" слишком узок и низок для этого.

Модификация заключается в вырезании части существующего металлического тоннеля и установке нового, более объемного кожуха. Это сложная операция, требующая точных замеров, аккуратного раскроя металла и качественной сварки для сохранения прочности кузова и герметичности салона.

Этапы и ключевые моменты модификации

1. Демонтаж и разметка:

• Полностью демонтировать сиденья, напольные ковры, звукоизоляцию в зоне работ.
• Тщательно очистить поверхность тоннеля от грязи, масел, антикора.
• Установить раздатку (временно закрепить) и рычаг управления на место согласно проекту.
• Критически важно: Определить точное положение рычага в нейтрали и всех передачах (2WD, 4WD High, 4WD Low, Neutral).
• Разметить контуры выреза на тоннеле. Контур должен обеспечивать зазор не менее 15-20 мм вокруг рычага во всех его рабочих положениях, включая амплитуду качания при переключении.

2. Вырезка старого тоннеля:

• Использовать углошлифовальную машину (болгарку) с тонким режущим диском по металлу.
• Аккуратно вырезать металл по намеченному контуру. Работать строго в средствах защиты.
• Зачистить кромки реза от заусенцев.

3. Изготовление и установка нового кожуха:

• Новый кожух изготавливается из листовой стали толщиной не менее 1.0 мм (часто 1.2-1.5 мм).
• Форма кожуха – усеченный конус или сложная пространственная форма, повторяющая траекторию движения рычага и огибающая корпус раздатки.
• Кожух должен иметь вертикальные борта для приварки к остаткам старого тоннеля и горизонтальный фланец по верхнему краю для крепления декоративного пластикового нащельника.
• Высота и ширина кожуха определяются конкретной моделью раздатки и выбранным положением ее установки.

Параметр	Примерное значение/Особенность
Высота кожуха (от пола)	150-220 мм (зависит от модели РК и подъема)
Ширина кожуха (в основании)	200-300 мм (должен перекрыть вырез в полу)
Форма верхнего отверстия	Овал или сложная форма под траекторию рычага
Толщина металла	1.0 - 1.5 мм

4. Усиление и сварка:

• Перед окончательной сваркой обязательно примерьте кожух с установленной раздаткой и рычагом, проверьте ход рычага во всех положениях.
• Надежно прихватите кожух к кузову в нескольких точках.
• Проведите окончательную сварку сплошным герметичным швом по всему периметру соединения кожуха с кузовом. Используйте полуавтомат (MIG/MAG) или инвертор с электродами для тонкого металла.
• Сильно рекомендуются дополнительные косынки или усилители из того же металла в зонах высоких нагрузок (особенно сзади кожуха, где крепится раздатка).

5. Герметизация и защита:

• Тщательно зачистить сварные швы.
• Обработать внутренние и внешние поверхности кожуха и зону сварки преобразователем ржавчины.
• Нанести на швы и прилегающие области качественный автомобильный герметик (типа "жидкая резина").
• Покрасить новый кожух и зону работ антикоррозийной грунтовкой и краской в цвет кузова или пола.
• На верхний фланец кожуха установить и закрепить стандартный или самодельный резиновый или пластиковый нащельник (пыльник) рычага раздатки.

Важно: Неправильная геометрия или недостаточный размер кожуха приведут к затиранию рычага, затрудненному или невозможному переключению, повреждению пыльника и попаданию грязи/влаги в салон. Плохо проваренные швы ослабят кузов и нарушат герметичность. Точность и качество работ на этом этапе определяют удобство и долговечность эксплуатации полноприводной трансмиссии.

Установка дополнительного радиатора охлаждения

Основная задача – компенсировать возросшую тепловую нагрузку на двигатель при эксплуатации полноприводной Оки, особенно в условиях бездорожья. Дополнительный радиатор интегрируется параллельно штатному, чаще всего перед основным радиатором или в районе переднего бампера, используя существующие точки крепления кузова.

Используйте медный или алюминиевый радиатор подходящих габаритов (например, от классических Жигулей или компактных иномарок). Обязательно проверьте совместимость посадочных мест и обеспечьте зазор минимум 2-3 см между радиаторами для эффективного обдува. Подключение выполняется через врезанные тройники в верхний и нижний патрубки штатной системы охлаждения.

Ключевые этапы монтажа

1. Подготовка радиатора: Установите переходники/штуцеры, соответствующие диаметру патрубков Оки.
2. Разметка и крепление: Надежно зафиксируйте радиатор на кузове кронштейнами, исключая вибрацию.
3. Врезка в систему:
   • Перекройте доступ антифриза (слейте часть ОЖ).
   • Разрежьте верхний и нижний патрубки основного радиатора.
   • Установите тройники и подключите к ним патрубки дополнительного радиатора.
4. Заправка и проверка: Залейте антифриз, удалите воздух из системы (прогрейте двигатель с открытой крышкой расширительного бачка). Тщательно проверьте все соединения на отсутствие течи под давлением.

Эксплуатационные нюансы: Контролируйте уровень ОЖ после первых поездок – возможна усадка патрубков. Регулярно очищайте соты дополнительного радиатора от грязи и насекомых. Зимой риск замерзания контура повышается из-за большего объема жидкости – используйте качественный антифриз с запасом по температуре.

Заправка трансмиссионного масла в редукторы

Залейте масло через заливное отверстие в корпусе редуктора до момента появления жидкости из контрольного отверстия. Для переднего редуктора используйте специальный шприц или тонкий носик канистры из-за ограниченного пространства. Контрольный уровень находится на середине отверстия или чуть ниже его кромки – избыток выдавит сальники.

В заднем редукторе доступ проще, но строго соблюдайте объем, указанный в инструкции к агрегату (обычно 1,1–1,3 л). При отсутствии данных ориентируйтесь на уровень контрольного отверстия: масло должно начать вытекать при заполнении. Установите заглушки с новыми медными шайбами, предварительно очистив резьбу от старого герметика.

Ключевые моменты

• Тип масла: GL-4 или GL-5 75W-90 для умеренного климата. GL-5 предпочтительнее при высоких нагрузках.
• Периодичность замены: Каждые 40–50 тыс. км или после глубокого преодоления водных преград.
• Контроль герметичности: Регулярно проверяйте сальники полуосей и фланец раздатки на подтеки.
• Прогрев зимой: При температуре ниже –25°С избегайте резких стартов – дайте маслу разжижиться на холостом ходу.

Проверка углов установки задних колес

Контроль углов установки задних колес на Оке с полным приводом критичен из-за специфики доработанной конструкции. Нарушения приводят к ускоренному износу резины, ухудшению курсовой устойчивости и повышенной нагрузке на элементы трансмиссии.

Основное внимание уделяется схождению задних колес, так как развал на штатной торсионной подвеске не регулируется и должен проверяться только для диагностики деформаций. Замеры выполняются на стенде "сход-развала" с обязательной проверкой технического состояния подвески.

Процедура проверки и регулировки

Ключевые этапы диагностики:

1. Контроль давления в шинах и устранение дисбаланса колес
2. Проверка люфтов шаровых опор, втулок реактивных тяг и состояния торсионов
3. Измерение текущих параметров схождения (норма: 0°10' ± 20' на каждое колесо)

Регулировка осуществляется изменением длины задних рулевых тяг:

Инструмент	Действие
Ключ на 19	Ослабление контргаек тяг
Спецключ для тяг	Вращение муфты регулировки
Динамометрический ключ	Затяжка гаек (момент 45-50 Н·м)

Важные нюансы:

• Перед регулировкой автомобиль должен быть частично разгружен (полный бак + 50 кг в багажнике)
• После любых работ с торсионами или замены рычагов проверка углов обязательна
• Превышение допустимого схождения вызывает "визг" резины в поворотах

Тест-драйв: проверка работы узлов передачи

Начните с плавного старта на ровной сухой поверхности, контролируя отсутствие рывков или посторонних шумов при трогании. Постепенно увеличивайте скорость до 40–50 км/ч, обращая внимание на равномерность разгона и стабильность передачи крутящего момента. Проверьте реакцию на резкое нажатие педали газа: трансмиссия должна отрабатывать без ударов или пробуксовки.

Выполните серию поворотов разного радиуса на малой и средней скорости, чтобы оценить работу межосевого дифференциала (если он установлен) и шарниров равных угловых скоростей. Прислушайтесь к гулу или вибрациям при движении по прямой – их появление может указывать на перетяжку подшипников или дисбаланс валов.

Ключевые проверки на бездорожье

Перейдите на участок со сложным покрытием (грязь, снег, песок):

• Пробуксовка колес: Принудительно вызвать пробуксовку одного колеса, наблюдая за подключением второго моста. Полная блокировка (при её наличии) должна срабатывать за 1–3 секунды.
• Работа под нагрузкой: Заезжайте под уклон 10–15° с пробуксовкой, контролируя температуру редукторов и карданов рукой после остановки (перегрев недопустим).
• Переключение "ход-неход": 5–10 раз переключите раздатку (или муфту) из 2WD в 4WD во время медленного движения, проверяя четкость включения и отсутствие хруста.

Параметр	Норма	Отклонение
Вибрация на скорости >60 км/ч	Отсутствует	Требует балансировки валов
Стук при переключении передач	Не допускается	Проверка крестовины карданов
Температура редуктора	Не выше +70°C	Замена масла/регулировка зазоров

После теста осмотрите узлы на предмет течей масла из редукторов и раздатки, проверьте целостность пыльников ШРУСов. Обязательно сверьте поведение авто с заводскими характеристиками привода – самодельные решения часто меняют развесовку и кинематику.

Особенности вождения полноприводной Оки

Переделка Оки в полноприводную кардинально меняет ее поведение на дороге, особенно вне асфальта. Основное преимущество – резко возросшая проходимость на грязи, снегу, песке и слабых грунтах. Автомобиль увереннее преодолевает подъемы и сложные участки, где переднеприводная версия неизбежно буксует.

Однако самодельная полноприводная трансмиссия, особенно на базе агрегатов Нивы, вносит существенные изменения в управляемость. Главные отличия – заметно возросшая масса (до 100-150 кг), смещенный вверх центр тяжести из-за раздаточной коробки и карданных валов, а также измененная развесовка по осям. Это напрямую влияет на динамику, разгон и торможение.

Ключевые аспекты управления

Учитывайте следующие важные моменты при эксплуатации:

• Повышенная нагрузка на трансмиссию и двигатель: Увеличенная масса и сопротивление вращению приводят к большей нагрузке на силовой агрегат и все узлы привода. Трогаться и двигаться внатяг на низких оборотах нужно плавно, избегая резких стартов.
• Измененная управляемость на асфальте:
  • Появившийся привод на задние колеса может вызывать эффект подруливания при резком сбросе газа или торможении двигателем.
  • Увеличенная масса и жесткая блокировка межосевого дифференциала (если она реализована) провоцируют повышенную поворачиваемость ("снос" передка). Вход в поворот требует более раннего и плавного сброса скорости.
  • Занос на скользком покрытии может развиваться резче из-за возросшей инерции.
• Особенности эксплуатации внедорожного потенциала:
  • Всегда включайте полный привод до въезда на сложный участок, а не после начала пробуксовки.
  • На тяжелых грунтах используйте пониженный ряд раздаточной коробки для увеличения тяги и снижения нагрузки на сцепление.
  • Помните о меньшем дорожном просвете по сравнению с полноценными внедорожниками. Риск "сесть на брюхо" или повредить картеры/карданы остается высоким.
• Повышенный контроль за техническим состоянием: Вибрации, шумы, течь масла из раздатки или редукторов требуют немедленной диагностики. Регулярно проверяйте уровни масла во всех узлах трансмиссии и состояние ШРУСов/карданов.

Важно: Самодельная полноприводная Ока – автомобиль специфический. Она требует от водителя адаптации стиля вождения, повышенного внимания к состоянию узлов и понимания ее ограничений. Агрессивная езда по асфальту и перегрузки чреваты быстрым выходом из строя самодельной конструкции.

Зимняя эксплуатация: рекомендации водителям

Полный привод на Оке улучшает проходимость в снегу, но не отменяет физику: короткая база и лёгкий вес требуют осторожности. Резкий старт или торможение провоцируют снос оси, особенно на льду. Всегда прогревайте двигатель до рабочей температуры перед поездкой – холодные обороты губительны для модифицированной трансмиссии.

Обязательно используйте качественные зимние шины (предпочтительно шипованные для гололёда). Давление снижайте до 1,8-2,0 атм для увеличения пятна контакта, но избегайте критичного падения – это повредит боковины. Контролируйте уровень антифриза и масла в раздаточной коробке еженедельно – нагрузки на самодельный узел зимой возрастают.

Ключевые аспекты управления

• Старт: Трогайтесь на второй передаче без пробуксовки – электроника Оки примитивна.
• Торможение: Тормозите двигателем и прерывисто давите педаль, особенно перед поворотом.
• Занос: При сносе передней оси плавно сбросьте газ, при заносе задней – добавьте тяги.

Избегайте длительных пробуксовок в сугробах: перегрев валов и редуктора неизбежен. После глубокого снега проверяйте пыльники ШРУСов на целостность. Ледяная корка на днище увеличивает массу и создаёт вибрации – регулярно очищайте подвеску.

Параметр	Норма	Проверка
Масло в редукторе	GL-5 75W-90	Каждые 3 000 км
Люфт рулевой рейки	≤ 5 мм	После каждой недели езды
Толщина тормозных колодок	≥ 4 мм	Раз в 2 недели

Держите в багажнике комплект аварийных вещей: лопату с укороченным черенком (из-за малых габаритов Оки), мешок песка для балласта над ведущей осью, трос с проушиной под штатные крепления. Помните: полный привод помогает тронуться, но не сокращает тормозной путь!

Динамика разгона 4WD модификации

Оснащение Оки полным приводом неизбежно ухудшает динамику разгона из-за возросшей массы конструкции и дополнительных механических потерь в раздаточной коробке и карданных валах. Добавленные узлы (раздатка, задний мост, второй редуктор) увеличивают общий вес автомобиля на 80-120 кг, что критично для маломощного 32-40-сильного двигателя.

На сухом асфальте сцепление всех колес не дает значимого преимущества перед моноприводной версией, так как штатные шины Оки редко испытывают пробуксовку. Основной прирост тяги ощущается только на старте с мокрого покрытия, рыхлом грунте или снегу, где полный привод предотвращает потерю мощности на пробуксовку передних колес.

Факторы, влияющие на разгон

Ключевые аспекты динамики:

• Потери в трансмиссии: Дополнительные шестерни и подшипники увеличивают сопротивление вращению
• Инерция вращающихся масс: Удвоенное количество карданных валов требует больше энергии для раскрутки
• Вес распределения: Неоптимальная развесовка (до 65% на перед) снижает эффективность задней оси

Параметр	Заводской FWD	Самодельный 4WD
Разгон 0-100 км/ч	18-20 сек	22-26 сек
Чувствительность к загрузке	Умеренная	Критичная (падение динамики до 30%)

Важно: Реальная динамика зависит от качества реализации самоделки. Несоосность валов, дефекты ШРУСов или заклинивание подшипников способны увеличить потери мощности до 15-20%. Для компенсации потерь некоторые умельцы форсируют двигатель или устанавливают силовые агрегаты от Daewoo Matiz.

Расход топлива в разных режимах движения

Установка самодельной полноприводной трансмиссии на "Оку" существенно влияет на расход топлива из-за возросшей массы и механических потерь в дополнительных узлах (раздаточная коробка, карданные валы, задний редуктор). Базовый показатель увеличивается минимум на 1-1.5 л/100 км даже в штатных условиях эксплуатации.

Наиболее критичные факторы расхода при эксплуатации:

Зависимость расхода от режима движения

Городской цикл (15-40 км/ч):

• Постоянные разгоны/торможения + работа полного привода: 9.5-12 л/100км
• Прогретый двигатель, плавное ускорение: 8-9 л/100км

Загородная трасса (70-90 км/ч):

• Оптимальный режим для полноприводной Оки: 7-8 л/100км
• Использование полного привода на асфальте: +10-15% к расходу

Бездорожье/грязь:

• Постоянная работа 4WD + низкие передачи: 12-15 л/100км
• Буксование, езда "внатяг": до 18 л/100км

Фактор влияния	Прирост расхода
Неотключенный полный привод на твердом покрытии	+15-20%
Агрессивная манера вождения (частые разгоны)	+25-30%
Установка внедорожных покрышек	+0.8-1.5 л/100км
Перегруз автомобиля (свыше 300 кг)	+10-12%

Рекомендации для экономии: Отключать передний мост при движении по укатанным поверхностям, использовать пониженную передачу только при необходимости, контролировать давление в шинах (не ниже 2.0 АТИ для внедорожных покрышек), избегать длительной работы двигателя на высоких оборотах.

Бездорожье: преодоление грязи и снега

Основное преимущество самодельного полного привода на Оке проявляется при движении по глубокой грязи или рыхлому снегу. Благодаря распределению крутящего момента на обе оси, минимизируется пробуксовка, а короткая база позволяет уверенно преодолевать участки с глубокой колеёй. Важно поддерживать равномерную тягу, избегая резких стартов и остановок, чтобы не зарыться.

Эффективность напрямую зависит от выбранной резины: для грязи оптимальны агрессивные внедорожные покрышки с развитыми грунтозацепами, а для снега предпочтительнее шипованные или специализированные зимние шины. Давление в колёсах снижают до 1,0–1,2 атм для увеличения пятна контакта, но только на время прохождения сложного участка, чтобы избежать повреждения дисков.

Ключевые особенности преодоления препятствий

Техника управления: Движение в грязи требует постоянной поддержки инерции. Переключайтесь на пониженную передачу заранее, избегайте перегазовок. При застревании используйте раскачку (попеременное движение вперёд-назад), но крайне осторожно из-за риска перегрева сцепления.

Модификации для сложных условий:

• Установка самоблокирующегося дифференциала (хотя бы на ведущую ось) для предотвращения пробуксовки одного колеса

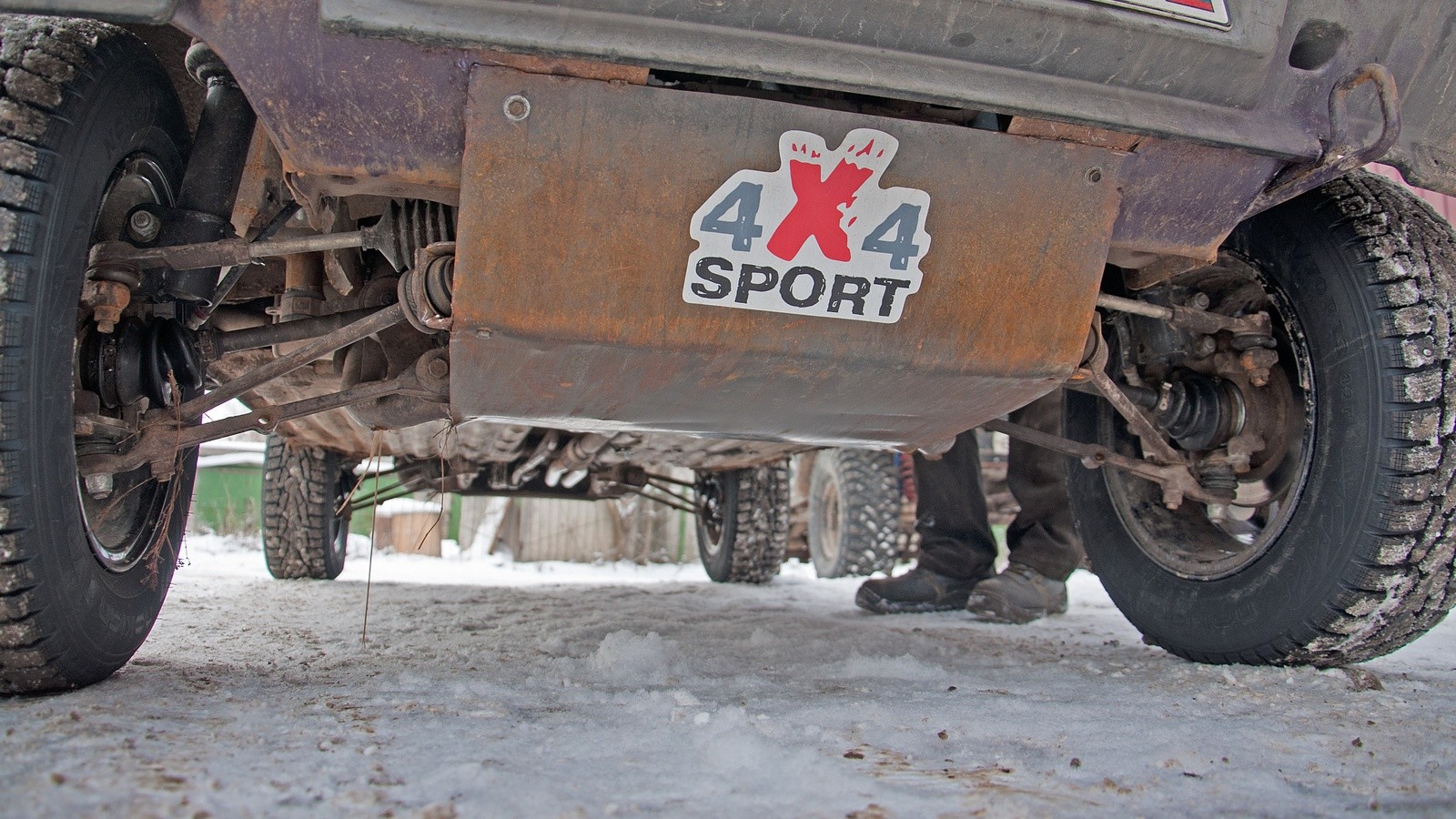

• Защита картеров двигателя и КПП стальными листами от ударов о скрытые препятствия
• Дополнительные фары на крыше для ночных выездов

Ограничения конструкции: Даже с полным приводом Ока остаётся лёгкой машиной с низким клиренсом. Глубокие колеи с твёрдым дном или "пузо" грязи могут стать непреодолимым препятствием из-за касания днищем. Избегайте водных преград глубиной выше 30 см – штатные точки ввода троса привода в салон негерметичны.

Поверхность	Рекомендации	Опасности
Глубокий снег	Движение "внатяг" на 2-3 передаче	Налипание снега в арках, перегрев двигателя
Вязкая грязь	Без остановок, с минимальными поворотами руля	Засасывание колёс, перегрузка ремня ГРМ
Лёд под снегом	Особо плавные ускорения и торможения	Неуправляемый занос из-за короткой базы

После эксплуатации: Обязательно промойте днище и узлы трансмиссии от грязи и реагентов. Проверьте целостность пыльников ШРУСов, состояние раздаточной цепи и креплений элементов привода. Повышенные нагрузки ускоряют износ подшипников ступиц и шаровых опор.

Частые проблемы заднего привода на Оке

Самодельная установка заднего привода на Оку приводит к специфическим сложностям, связанным с перераспределением нагрузок и адаптацией узлов, изначально не рассчитанных на такие условия эксплуатации. Наиболее критичные моменты возникают из-за переделки штатной конструкции и использования неоригинальных компонентов, что сказывается на надёжности.

Эксплуатационные проблемы усугубляются отсутствием заводских расчётов прочности и точно подогнанных деталей, особенно при использовании агрегатов от других автомобилей. Это провоцирует ускоренный износ, вибрации и требует постоянного контроля за состоянием ключевых узлов.

Основные неисправности и их причины

При длительной эксплуатации чаще всего проявляются следующие проблемы:

• Деформация или разрушение кронштейнов крепления редуктора
  Причина: Недостаточная жёсткость кузова Оки и усталость металла от постоянных нагрузок.
• Вибрации на скорости свыше 60 км/ч
  Причина: Сложность точной балансировки самодельного карданного вала и нарушение углов его установки.
• Утечки масла из редуктора
  Причина: Неидеальная соосность фланцев, перекосы при монтаже, использование неподходящих сальников.
• Перегрев редуктора
  Причина: Несоответствие нагрузки (особенно при буксировке или езде по бездорожью) возможностям агрегата от донорского авто.

Отдельного внимания требуют последствия некорректной установки:

Проблема	Риск	Профилактика
Неправильный угол кардана	Разрушение крестовин, вибрации	Точный замер при монтаже, использование прокладок
Смещение центра тяжести	Пробуксовка передних колёс, ухудшение управляемости	Контроль развесовки, запрет перегруза багажника

Для минимизации рисков обязательны регулярные проверки:

1. Затяжки креплений редуктора и подвески (каждые 500 км первые 2000 км, далее – при ТО).
2. Состояния карданного вала на предмет дисбаланса и люфтов.
3. Уровня и чистоты масла в редукторе (рекомендуется замена каждые 10 000 км).

Регулировка зацепления главной пары

Правильная регулировка зацепления шестерен главной пары (ГП) критически влияет на ресурс, шумность и КПД трансмиссии. Без точной настройки возникают перегрузки зубьев, локальный перегрев металла и ускоренный износ, особенно при повышенных крутящих моментах в полноприводной Оке. Основные регулируемые параметры – боковой зазор (люфт) и положение пятна контакта между зубьями ведущей и ведомой шестерен.

Регулировка осуществляется через изменение положения шестерен с помощью комплекта металлических прокладок разной толщины. Прокладки устанавливаются под фланцы подшипников ведущей шестерни и корпуса дифференциала. Точность требуется до 0.05 мм, так как даже незначительное отклонение меняет характер нагрузки на зубья.

Процедура регулировки и контроль параметров

1. Контроль бокового зазора:
   • Измеряется индикатором часового типа при фиксации ведомой шестерни
   • Номинальное значение для редукторов ВАЗ: 0.08–0.13 мм
   • Корректировка: увеличение/уменьшение суммарной толщины прокладок дифференциала
2. Анализ пятна контакта:
   • На зубья ведомой шестерни наносится слой контрастной краски
   • Редуктор проворачивается под нагрузкой (через фланец) в обе стороны
   • Отпечаток на зубьях сравнивается с эталонными образцами

Дефект пятна контакта	Причина	Метод коррекции
Смещение к вершине зуба	Избыточный зазор	Увеличить толщину прокладок дифференциала
Смещение к ножке зуба	Недостаточный зазор	Уменьшить толщину прокладок дифференциала
Смещение к носку зуба	Шестерни слишком «далеко»	Добавить прокладки под ведущую шестерню
Смещение к пятке зуба	Шестерни слишком «близко»	Убрать прокладки под ведущую шестерню

После каждой корректировки прокладок обязательна повторная проверка зазора и отпечатка. Оптимальное пятно контакта должно располагаться в средней части зуба с легким смещением к носку, занимая 50–65% длины зуба. Регулировку считают завершенной при одновременном достижении нормы зазора и правильной геометрии контактного пятна.

Шум в раздатке при эксплуатации

Появление посторонних звуков из раздаточной коробки на самодельном полноприводном "Оке" – серьезный сигнал о неисправности. Шум может проявляться гулом, воем, скрежетом или стуком, усиливаясь при разгоне, движении накатом или в определенном диапазоне скоростей. Игнорирование этих симптомов ведет к прогрессирующему разрушению узла и риску полного выхода из строя трансмиссии в дорожных условиях.

Основные причины шума в раздатке на "Оке" с самодельным полным приводом часто связаны с особенностями кустарной установки. Недостаточная центровка агрегатов, погрешности в сварке или сборке креплений вызывают вибрации и перекосы валов. Несоосность выходного вала КПП и входного вала раздатки создает критическую нагрузку на подшипники и шестерни, приводя к их ускоренному износу и характерному завыванию. Некачественный или неправильно подобранный смазочный материал усугубляет проблему.

Диагностика и устранение неисправностей

Для точного определения источника шума необходим последовательный анализ:

• Проверка уровня и состояния масла: Низкий уровень, наличие металлической стружки или сильное загрязнение масла – первый тревожный признак.
• Контроль креплений и соосности: Визуальный осмотр и измерение надежности фиксации раздатки к кузову/раме и соосности ее вала с валом КПП. Люфты, трещины на кронштейнах, нарушение геометрии точек крепления требуют немедленного исправления.
• Определение характера шума:
  • Постоянный гул/вой: Чаще указывает на износ подшипников (опорных или промежуточного вала) или недостаточное зацепление шестерен из-за нарушения регулировок.
  • Стук или скрежет: Может сигнализировать о разрушении подшипников, повреждении зубьев шестерен, чрезмерных зазорах в цепной передаче (если используется) или ослаблении крепления самой раздаточной коробки.

Устранение неполадок обычно требует демонтажа раздаточной коробки:

1. Дефектовка: Тщательный осмотр всех компонентов – валов, шестерен, подшипников, сальников, цепи (при наличии) на предмет износа, сколов, выработки, люфтов.
2. Замена изношенных деталей: Обязательной замене подлежат все подшипники, сальники и поврежденные шестерни. При использовании цепи – проверка ее натяжения и износ.
3. Точная регулировка зацеплений и натяжений: Критически важный этап для самодельных конструкций.
4. Правильная установка и центровка: Повторный монтаж должен гарантировать идеальную соосность с КПП и надежное крепление без перекосов. Использование прокладок для регулировки угла наклона часто необходимо.
5. Заправка рекомендованным маслом: Только качественное масло, соответствующее спецификации раздатки (часто GL-4 или GL-5 75W-90/80W-90) в строго указанном объеме.

Эксплуатация самодельного полноприводного "Оки" требует повышенного внимания к состоянию раздатки. Регулярная проверка уровня масла (после каждой серьезной поездки), контроль креплений и немедленная реакция на любые посторонние звуки – залог долговечности узла. Помните: большинство шумов в раздатке не проходят сами собой и требуют срочного вмешательства.

Ремкомплект сальников карданных валов

При самостоятельной установке полного привода на Оку критически важно предусмотреть замену сальников карданных валов – они предотвращают утечку трансмиссионного масла из раздаточной коробки и мостов. Стандартный ремкомплект для самодельных конструкций обычно включает сальники карданного вала (переднего и заднего), уплотнительные кольца фланцев, а также стопорные кольца и манжеты крестовин. Качественные расходники обязательны – дешёвые аналоги быстро деформируются под нагрузкой.

Для Оки с адаптированными узлами Нивы подойдут сальники от ВАЗ-2121 (наружный диаметр ~35-40мм, внутренний ~28-30мм), но точные размеры определяются диаметром вала и посадочного места в редукторе вашей сборки. Всегда проверяйте соответствие посадочных канавок и рабочую температуру резины (от -40°C). В комплект стоит добавить герметик для фланцев (например, Loctite 574) и трансмиссионное масло для долива после ремонта.

Особенности замены и эксплуатации

Порядок работ при замене:

1. Демонтаж карданов: снимите валы, очистите посадочные места от грязи, отметьте взаимное положение вилок.
2. Выпрессовка старых сальников: используйте съёмник или отвертку, не повредив зеркало корпуса редуктора.
3. Подготовка поверхности: обезжирьте посадочное отверстие, смажьте густой смазкой кромку нового сальника и наружную часть.
4. Установка: запрессуйте сальник заподлицо с корпусом строго параллельно (перекос гарантирует течь).
5. Сборка: замените уплотнения фланцев, установите карданы с соблюдением меток.

После замены первые 500 км регулярно проверяйте сухость соединений. При появлении масляных потёков на пыльниках или подтёков у фланцев немедленно устраняйте причину. Эксплуатационные нюансы:

• Избегайте длительной пробуксовки – перегрев разрушает резину.
• Мойте узлы Керхером аккуратно – мощная струя может повредить кромку сальника.
• Контролируйте уровень масла в редукторах каждые 2000 км.

Параметр	Передний вал	Задний вал
Тип сальника	DU 35x50x7 (пример)	DU 30x45x7 (пример)
Ресурс	20-30 тыс. км	30-40 тыс. км
Признак износа	Масло на КПП	Пятна под редуктором заднего моста

Смазка и обслуживание подвески моста

Регулярное обслуживание подвески заднего моста критически важно для сохранения целостности конструкции и предотвращения ускоренного износа компонентов. Особое внимание уделяется шарнирам равных угловых скоростей (ШРУС), подшипникам ступиц и резинометаллическим элементам, испытывающим повышенные нагрузки при эксплуатации полноприводной модификации.

Отсутствие своевременной смазки приводит к перегреву узлов, деформации пыльников, попаданию абразивных частиц и катастрофическому разрушению деталей. Контроль состояния защитных чехлов ШРУС должен быть постоянным – даже небольшая трещина требует немедленной замены во избежание выхода из строя всего шарнира.

Ключевые процедуры обслуживания

Рекомендуемая периодичность: Проверка смазки каждые 5 000 км, полное обслуживание – каждые 15 000 км или после экстремальной эксплуатации (бездорожье, глубокая грязь, вода).

1. Подготовка: Очистка узлов от грязи керосином перед разборкой. Обязательная замена стопорных колец и сальников при снятии.
2. Смазочные материалы:
   • ШРУС: специализированная пластичная смазка для шарниров (например, Molykote BR2 Plus)
   • Ступичные подшипники: высокотемпературный состав (Liqui Moly LM47)
   • Резьбовые соединения: противозадирная паста (Loctite 8060)
3. Технология набивки ШРУС:

   Полностью заполнить полость шарнира и внутреннее пространство пыльника смазкой (минимум 120 г на один ШРУС). Равномерное распределение обеспечивается вращением вала при монтаже.

Контролируемый параметр	Допустимые значения	Метод проверки
Люфт ступичного подшипника	0-0.05 мм	Индикаторная стойка
Вертикальный ход моста	Не более 2 мм	Монтажная лопатка + щуп
Состояние сайлент-блоков	Отсутствие расслоений	Визуальный осмотр под нагрузкой

Особенности эксплуатации: После глубоких водных преград или грязевых участков обязательна внеплановая промывка и смазка узлов. При использовании нештатных компонентов (например, усиленных пружин) частоту обслуживания увеличивают на 30%. Категорически запрещено смешивать разные типы смазок – полная очистка узла обязательна при смене состава.

Замена ШРУСов передних колес

Демонтаж старых ШРУСов требует обязательного снятия передних колес, откручивания ступичной гайки и отсоединения шаровой опоры от поворотного кулака. После снятия привода с коробки передач, внутренний и наружный шарниры выпрессовываются из ступицы и коробки с помощью съемника или монтажной лопатки, избегая ударов молотком по корпусу ШРУСа.

Установка новых шарниров начинается с тщательной очистки посадочных мест и шлицов ступицы от грязи. Новый внутренний ШРУС аккуратно запрессовывается в коробку передач до щелчка фиксатора, а наружный – в ступицу колеса с контролем положения стопорного кольца. Сборка узлов выполняется в обратной последовательности с обязательной заменой ступичной гайки на новую.

Критические нюансы при работе

При замене обязательно соблюдать:

• Маркировку положения наружного ШРУСа относительно привода перед демонтажем
• Целостность пыльников после установки – малейшие трещины вызовут ускоренный износ
• Момент затяжки ступичной гайки (210-260 Н∙м) с последующей обязательной отбортовкой

Элемент	Тип ШРУСа	Особенности
Внутренний	Трипод	Требует точной центровки в коробке передач
Наружный	Шариковый	Чувствителен к перекосу при запрессовке в ступицу

После замены обкатка 100-150 км без резких стартов и поворотов для притирки деталей. Появление хруста при вывернутых колесах – признак неправильного монтажа или брака шарнира.

Усиление крепления коробки передач

Штатные точки крепления КПП на Оке не рассчитаны на повышенные нагрузки полноприводной трансмиссии. Вибрации и крутящий момент от дополнительного редуктора и карданного вала создают риск деформации крепежных проушин или отрыва коробки. Без усиления конструкции регулярные разрывы подушек двигателя и разрушение сварных точек кузова неизбежны даже при аккуратной эксплуатации.

Качественное усиление требует комплексного подхода: установки дополнительных кронштейнов, замены штатных резиновых подушек на полиуретановые аналоги и дублирования критичных сварных швов. Обязательна проверка целостности лонжеронов в зоне крепления коробки – усталостные трещины металла здесь частое явление даже на неподготовленных автомобилях после долгой эксплуатации.

Ключевые этапы модификации

• Дублирующие косынки: Приваривание стальных пластин (толщина 3-4 мм) к заводским проушинам КПП и ближайшим силовым элементам кузова для распределения нагрузки.
• Полиуретановые подушки: Замена штатных резиновых опор на жесткие полиуретановые (например, от моделей ВАЗ 2108-2110) для уменьшения амплитуды колебаний агрегатов.
• Поперечная распорка: Монтаж дополнительной балки между лонжеронами под картером КПП для противодействия скручивающим усилиям.

Материал	Требования	Риски при нарушении
Сталь для косынок	Листовая сталь 3-5 мм, марки Ст3 или аналоги	Прогиб креплений, усталостный излом
Сварные швы	Сквозной провар, очистка от окалины, антикоррозийная обработка	Трещины в точках крепления, коррозия

Важно: После сварки усиливающих элементов обязательна проверка соосности валов раздатки и КПП. Перекос даже на 2-3° вызывает вибрации, разрушающие подшипники и сальники. Регулярный контроль затяжки болтов (рекомендуется каждые 500-1000 км пробега) критичен в первые месяцы эксплуатации.

Коррозия сварных точек: методы защиты

При самостоятельной установке полного привода на Оку сварные соединения рамы, кронштейнов и элементов подвески становятся уязвимыми очагами ржавчины. Агрессивное воздействие реагентов, влаги и механических повреждений ускоряет деградацию металла в зонах термического воздействия, где нарушена заводская защита.

Необработанные швы быстро покрываются окалиной и рыхлым слоем окислов, создавая каналы для глубокой коррозии. Особенно критичны скрытые стыки в порогах, лонжеронах и креплениях редуктора – их разрушение напрямую влияет на безопасность конструкции.

Практические способы защиты

Обязательные этапы обработки после сварки:

1. Механическая зачистка
   Использовать углошлифовальную машинку с металлической щёткой или абразивным кругом для удаления окалины и шлака. Особое внимание – границам сварочного шва и прилегающим участкам.
2. Химическая обработка
   Нанесение преобразователя ржавчины на проблемные зоны (даже при видимом отсутствии коррозии). Для труднодоступных стыков применять аэрозольные составы с удлинёнными трубками-распылителями.
3. Герметизация полостей
   Заполнение внутренних поверхностей порогов и силовых элементов масляным антикором (типа "Мовиль") через технологические отверстия. Процедуру повторять каждые 2 года.

Финишное покрытие формируется в три слоя:

Слой	Материал	Особенности нанесения
Грунт	Эпоксидный или кислотный праймер	Распыление в 2 тонких слоя с межслойной сушкой
Защита	Резинобитумная мастика	Нанесение кистью толщиной 1.5-2 мм на стыки
Финиш	Антигравийное покрытие	Обработка нижних поверхностей баллоном

Эксплуатационные меры:

• Ежесезонная мойка скрытых полостей высоким давлением (особенно после зимнего периода)
• Контроль состояния сварных точек при каждом ТО с помощью зеркала на штанге
• Немедленная зачистка и обработка мест с повреждённым покрытием после офф-роуд заездов

Затяжка резьбых соединений раз в 500 км

После установки самодельной полноприводной трансмиссии на Оку критически важно регулярно контролировать состояние всех резьбовых соединений. Вибрации, ударные нагрузки и естественная осадка новых узлов провоцируют самоотвинчивание гаек и болтов даже при использовании стопорных шайб или контргаек.

Периодичность в 500 км обусловлена интенсивными испытаниями конструкции в реальных дорожных условиях – именно на этом пробеге чаще всего фиксируются первые признаки ослабления крепежа. Игнорирование регламента приводит к ускоренному износу шлицевых соединений, деформации фланцев и поломкам карданных валов.

Ключевые точки для контроля

• Крепление раздаточной коробки к адаптеру или кузову (особенно при самодельных кронштейнах)
• Фланцы карданов: 4 болта на каждом конце вала (передний мост, РК, задний мост)
• Опоры карданных валов (промежуточные подшипники и их кронштейны)
• Редуктор заднего моста (крепление к подрамнику и реактивным тягам)
• Крепление передних ШРУСов к ступицам и коробке передач

Используйте только динамометрический ключ! Моменты затяжки варьируются от 45 Н·м (фланцы карданов) до 90 Н·м (опорные болты РК). Самодельные элементы требуют индивидуального расчета усилия – превышение приводит к срыву резьбы, недостаток гарантирует отворот.

Соединение	Рекомендуемый момент (Н·м)	Риск при нарушении
Фланцы карданов	45-55	Разрушение крестовин, биение вала
Кронштейны РК	70-90	Смещение агрегата, обрыв валов
Крепление редуктора	80-100	Деформация чулка, утечки масла
ШРУСы	60-75	Вырыв шлицов, разрушение гранат

Проверку совмещайте с осмотром пыльников ШРУСов, уровней масла в РК и мостах, состояния сайлент-блоков. При обнаружении масляных подтёков на резьбе – замените болты/гайки и используйте анаэробный фиксатор.

Плавный старт: как не перегрузить сцепление

При старте с места на полноприводной "Оке" критически важно избегать резкого сброса педали сцепления и агрессивной работы газом. Конструкция самодельного привода (особенно с вискомуфтой или ременной передачей) создает повышенную нагрузку на штатное сцепление, которое изначально не рассчитано на крутящий момент, распределяемый на две оси. Резкие рывки приводят к интенсивному износу диска и выжимного подшипника, а также могут спровоцировать пробуксовку.

Для плавного трогания отработайте последовательность: слегка надавите на газ, доводя обороты до 1500–2000 об/мин (без перегазовки!), затем медленно отпускайте сцепление, задерживая его в точке схватывания на 1–2 секунды. Как только автомобиль уверенно покатился, полностью отпустите педаль и плавно добавляйте тягу. На скользком покрытии (грязь, снег) допустимы чуть более высокие обороты (до 2500 об/мин), но контроль за плавностью хода педали сцепления должен быть еще тщательнее.

Ключевые правила для сохранения сцепления

• Минимизируйте "частичное" сцепление – не держите педаль в точке схватывания дольше 2 секунд, особенно под нагрузкой (подъем, грязь).
• Избегайте старта "внатяг" – если колеса уперлись в препятствие (бордюр, снежная колея), откатитесь назад на сантиметр, сняв напряжение с трансмиссии.
• Не газуйте "в пол" на схватывании – это гарантированно сжигает фрикционные накладки диска без реального улучшения динамики старта.

Важно: После установки полного привода регулярно проверяйте уровень рабочей жидкости в гидроприводе сцепления и свободный ход педали. Появление вибраций или запаха гари при старте – сигнал к немедленной диагностике.

Минусы системы: увеличенная масса машины

Основной проблемой становится рост снаряженной массы автомобиля на 80-120 кг из-за установки раздаточной коробки, карданных валов, дополнительного редуктора и усиленных элементов подвески. Это неизбежно приводит к снижению динамики разгона и увеличенному тормозному пути, критичному для легкой Оки.

Дополнительная нагрузка на шасси провоцирует ускоренный износ штатных узлов: чаще выходят из строя ступичные подшипники, сайлент-блоки передних рычагов и элементы рулевого управления. Возрастает деформационная нагрузка на слабый кузов, особенно в местах крепления заднего редуктора.

Ключевые последствия утяжеления:

• Ухудшение топливной экономичности на 15-20% из-за возросшего сопротивления качению и механических потерь в дополнительных агрегатах
• Перегрев двигателя при длительной эксплуатации в режиме полного привода из-за работы на пределе мощности
• Необходимость усиления тормозов – штатные барабанные механизмы становятся неэффективны

Эксплуатационные ограничения проявляются в сокращении ресурса трансмиссии, особенно при резких стартах с пробуксовкой. Крутящий момент стандартного двигателя 0.7 л недостаточен для уверенного движения по грязи с полной загрузкой.

Параметр	Базовый автомобиль	С самодельным полным приводом
Масса (кг)	620-640	720-780
Разгон 0-100 км/ч (с)	19-21	24-28
Расход топлива (л/100км)	6.5-7.5	8.0-9.5

Юридические аспекты переоборудования в ГИБДД

Любые изменения конструкции автомобиля, включая установку полного привода на ВАЗ-1111 "Ока", требуют обязательного согласования с ГИБДД. Самостоятельное внесение таких модификаций без последующего оформления является административным правонарушением. Это влечёт штрафы, аннулирование регистрации ТС и запрет на эксплуатацию до устранения несоответствий.

Процедура легализации переделки регламентирована Техническим регламентом Таможенного союза "О безопасности колёсных транспортных средств" (ТР ТС 018/2011) и Приказом МВД России № 1240. Упущение этапов согласования или некорректное оформление документов приводит к отказу в регистрации изменений. Ответственность за соответствие переоборудования нормам безопасности полностью лежит на владельце автомобиля.

Этапы легализации переоборудования

Обязательная последовательность действий:

1. Предварительная экспертиза в аккредитованной лаборатории. Проводится до начала работ для оценки технической возможности и безопасности планируемых изменений. Результат – заключение с перечнем допустимых доработок.
2. Выполнение работ в сертифицированной организации. Монтаж полного привода должен осуществляться в специализированном сервисе, имеющем лицензию на данный вид деятельности. Мастерская выдаёт заказ-наряд и справку об объёме выполненных работ.
3. Прохождение технического осмотра. После завершения монтажа автомобиль проходит ТО с обязательной проверкой соответствия внесённых изменений предварительному заключению.
4. Экспертная диагностика в аккредитованном центре. Цель – подтверждение безопасности переоборудованного ТС и соответствия требованиям ТР ТС. По итогам выдаётся диагностическая карта и протокол проверки.
5. Подача документов в ГИБДД. Необходимо предоставить:
   • Заявление о внесении изменений в конструкцию
   • Паспорт ТС (ПТС)
   • Свидетельство о регистрации ТС (СТС)
   • Заключение предварительной экспертизы
   • Документы от сервиса (заказ-наряд, справка)
   • Диагностическую карту и протокол проверки
   • Паспорта на установленные агрегаты (при наличии)
   • Квитанцию об уплате госпошлины
6. Осмотр автомобиля инспектором ГИБДД. Проверяет соответствие фактических изменений предоставленной документации.
7. Внесение изменений в ПТС и выдачу нового СТС. Фиксируется факт переоборудования и новые параметры ТС.

Критические нюансы:

• Использование нештатных агрегатов (например, от иномарок) требует подтверждения их сертификации в РФ.
• Изменение категории ТС (например, если масса Оки превысит 3.5 тонны после доработки) влечёт дополнительные сложности и часто делает легализацию невозможной.
• Отказ ГИБДД вероятен при выявлении снижения пассивной безопасности, ухудшения управляемости или превышения экологических норм.

Последствия нарушения регламента:

Нарушение	Санкция (КоАП РФ)	Дополнительные меры
Эксплуатация ТС с неучтёнными изменениями	Штраф 500 руб. (ст. 12.5 ч.1)	Запрет эксплуатации, эвакуация
Отказ в оформлении изменений ГИБДД	Невозможность продажи, страхования, прохождения ТО	Требование демонтажа конструкции
Создание угрозы безопасности дорожного движения	Лишение ВУ до 6 мес. (ст. 12.5 ч.3)	Принудительная утилизация ТС (в крайних случаях)

Сезонное обслуживание перед зимним периодом

Перед наступлением холодов критически важно проверить герметичность всех узлов трансмиссии самодельного полного привода. Особое внимание уделите местам соединения дополнительного карданного вала, раздаточной коробки и заднего моста – подтекания масла при отрицательных температурах приводят к загустению смазки и ускоренному износу деталей. Обязательно замените масло в редукторах переднего и заднего мостов, раздатке и коробке передач, используя зимние сорта с маркировкой 75W-85 или аналоги.

Тщательно диагностируйте состояние ШРУСов передних полуосей и карданных шарниров задней передачи: люфты в самодельной конструкции при езде по снежной каше провоцируют вибрации и разрушение узлов. Проверьте крепление кронштейнов раздаточной коробки и реактивных тяг – ускоренный износ резинометаллических втулок в условиях низких температур требует своевременной замены. Убедитесь в отсутствии контакта элементов привода с кузовом или элементами подвески при полном ходе амортизаторов.

Ключевые операции

• Замена технических жидкостей: тормозная жидкость DOT-4, антифриз с температурой замерзания -40°C
• Диагностика электрооборудования: нагрузка генератора, состояние клемм АКБ, утепление аккумулятора
• Регулировка фрикционов в муфте подключения заднего моста для предотвращения пробуксовки

1. Обработать антикорром все сварные швы и соединения рамы заднего моста
2. Проверить угол установки карданного вала (не более 3° отклонения)
3. Заменить сальники редукторов и раздаточной коробки при малейших признаках течи

Узел	Контрольный параметр	Норма
Давление в шинах	Все колеса	2.0-2.2 атм
Люфт рулевой рейки	С заведенным двигателем	≤ 5 мм
Толщина накладок сцепления	Через смотровое окно КПП	≥ 1.5 мм

Обязательно протестируйте работу полного привода на скользкой поверхности до наступления снегопадов – это выявит проблемы с блокировкой дифференциала или переключением передач в раздаточной коробке. Усильте крепление дополнительных радиаторов (при их наличии) и защитите проводку датчиков заднего моста от влаги термоусадкой.

Альтернативы: готовые комплекты 4х4 для Оки

Для владельцев, не готовых к самостоятельной разработке полного привода, существуют серийно выпускаемые заводские решения. Комплекты "Спектр-Техно" и "Астро-Т" представляют собой наиболее известные адаптированные под Оку системы, включающие раздаточную коробку, карданные валы, доработанный редуктор заднего моста и крепеж. Их ключевое преимущество – полная инженерная проработка и совместимость узлов, что минимизирует риски критических ошибок при монтаже.

Данные комплекты рассчитаны на установку в специализированных сервисах, предоставляющих гарантию на работы. В базовую поставку обычно входит раздатка с межосевым дифференциалом, жестко подключаемым задним мостом (подключаемый полный привод Part-Time), усиленные ШРУСы и карданы, а также монтажные кронштейны. Некоторые поставщики предлагают опции: блокировку межосевого дифференциала, усиленные полуоси или пакет для увеличения клиренса.

Сравнение популярных готовых решений

Комплект	Особенности	Ориентировочная стоимость (руб.)
"Спектр-Техно" (базовый)	Part-Time, редуктор 4.2, без блокировки	от 180 000
"Спектр-Техно" (премиум)	Part-Time, пневмоблокировка, усиленные ШРУСы	от 220 000
"Астро-Т"	Part-Time, вал от Нивы, редуктор 4.4, опция подъема подвески	от 170 000

Важные нюансы эксплуатации готовых систем:

• Трансмиссия: Используется только на бездорожье или скользких покрытиях из-за отсутствия межосевого дифференциала в режиме 4WD. Движение по твердому покрытию с подключенным задним мостом запрещено.
• Ресурс: Регулярная замена масла в раздатке и редукторах (каждые 15-20 тыс. км), контроль состояния ШРУСов и крестовин карданов.
• Динамика: Увеличение массы и потери в трансмиссии снижают разгон и повышают расход топлива на 1-1.5 л/100км.
• Зимняя эксплуатация: Крайне эффективна на снегу и льду, но требует повышенного внимания к состоянию пыльников приводов.

Фотоотчет сборки для проверки качества работ

Перед запуском двигателя и началом эксплуатации обязательна визуальная проверка всех узлов полного привода через детальную фотофиксацию. Каждый этап сборки документируется для исключения ошибок монтажа и выявления потенциальных слабых мест конструкции.

Особое внимание уделяется критичным соединениям: креплениям раздаточной коробки, углам установки ШРУСов, герметичности сварных швов на кронштейнах и целостности гидравлических магистралей. Фотографии делаются при естественном освещении с разных ракурсов, включая макросъемку ответственных участков.

Контрольные точки для съемки

• Стыковка самодельных приводных валов с заводными ступицами переднего моста (визуализация зазоров и положения пыльников)
• Фиксация кронштейна раздатки к днищу с отображением точек сварки и усиливающих накладок
• Положение промежуточного карданного вала относительно выхлопной системы и элементов подвески

Узел	Требуемое кол-во фото	Критерий качества
Подключение РК к КПП	3-4 ракурса	Отсутствие перекоса, чистота сальников
Трубопроводы сцепления	2 (общий план + деталь)	Отсутствие перегибов шлангов

Финальный этап – фото с пробегом в 10-15 км для контроля отсутствия течей масла из редукторов, проверки температуры узлов тепловизором и состояния резьбовых соединений. Все изображения архивируются с пояснительными надписями для последующего анализа при поломках.

Экономическая эффективность самостоятельной сборки

Сравнение стоимости комплектующих для переделки с ценой готовых полноприводных аналогов (типа Lada 4x4) показывает потенциальную выгоду. Набор деталей от переднеприводных ВАЗов (редуктор, ШРУСы, кардан, раздатка) обойдётся в 25-50 тыс. рублей на разборках, тогда как покупка специализированного автомобиля требует сотен тысяч. Экономия достигается исключительно за счёт самостоятельного труда и поиска б/у запчастей.

Основные скрытые расходы возникают на этапе доработок: изготовление креплений, усиление кузова, замена изношенных узлов на приобретённых агрегатах. Сюда же добавляется стоимость расходников (металл, сварка, герметики, тормозные трубки) и необходимость специнструмента (домкраты, стойки, съёмники). Без профессионального оборудования и опыта эти затраты могут превысить 30% от бюджета проекта.

Факторы рентабельности

• Компетенции исполнителя: Наличие сварочного оборудования и навыков металлообработки критично для сокращения расходов. Ошибки в расчётах приведут к дорогостоящим переделкам.
• Состояние донорских агрегатов: Покупка убитой раздатки или редуктора с выработкой потребует их полной переборки (дополнительно 15-25 тыс. рублей на ремкомплекты и работу токаря).
• Альтернативные решения: Самодельная система без блокировки дифференциала проще, но менее эффективна в грязи. Установка готовых узлов (например, от Suzuki Jimny) увеличивает надёжность, но удваивает смету.

Статья расходов	Минимум (руб)	Максимум (руб)
Базовый комплект б/у запчастей	25 000	50 000
Доработка кузова/креплений	8 000	20 000
Ремонт агрегатов до установки	5 000	25 000
Расходники и крепёж	3 000	12 000

Окупаемость возможна лишь при активной эксплуатации внедорожника в сложных условиях, где штатная Ока беспомощна. Для редких выездов на природу проект экономически нецелесообразен – дешевле арендовать внедорожник. Технические риски (поломка кардана, перегрев раздатки) ведут к незапланированным тратам, нивелируя первоначальную выгоду.

Отзывы владельцев полноприводных модификаций

Владельцы самодельных полноприводных Ок единогласно отмечают феноменальную проходимость модифицированных автомобилей. Даже простейшие схемы с жестко подключаемым передним мостом кардинально преображают поведение машины на бездорожье: автомобиль уверенно преодолевает грязь, снежную целину и крутые склоны, где моноприводные версии буксуют. Особенно подчеркивается эффективность короткой базы и малого веса в сочетании с полным приводом.

При этом многие указывают на существенное снижение комфорта при повседневной эксплуатации. Постоянно подключенный передний мост вызывает вибрации на твердом покрытии, ускоряет износ резины и увеличивает нагрузку на трансмиссию. Часто упоминается характерный гул при движении по асфальту, который приходится терпеть ради офф-роуд возможностей. Также отмечается необходимость регулярного контроля сварных швов и доработанных узлов.

Ключевые наблюдения владельцев

Преимущества:

• «Превращение в вездеход» – способность заезжать в места, недоступные другим легковушкам
• Повышенная безопасность на зимних дорогах и при разгоне на мокром покрытии
• Экономичность реализации: затраты на переделку ниже покупки заводского внедорожника

Недостатки и проблемы:

1. Снижение ресурса КПП и редуктора из-за возросших нагрузок
2. Увеличение расхода топлива на 15-25% в зависимости от типа привода
3. Требовательность к обслуживанию: постоянный контроль состояния самодельных узлов

Рекомендации по эксплуатации:

• Использовать только для преодоления сложных участков с последующим отключением переднего моста
• Установка усиленных ШРУСов и дифференциалов от более мощных авто (например, ВАЗ 2121)
• Обязательная разработка системы принудительного охлаждения для редуктора

Аспект	Положительные отзывы	Отрицательные отзывы
Проходимость	Превышает ожидания	Требует аккуратного дозирования тяги
Надежность	При грамотной сборке служит годами	Поломки крестовин и ШРУСов при агрессивной езде
Динамика	Уверенный старт на скользких поверхностях	Потеря скорости на трассе

Список источников

Для подготовки статьи о самостоятельной реализации полного привода на автомобиль «Ока» использовались специализированные технические ресурсы, аккумулирующие практический опыт энтузиастов и профильных мастеров. Ключевое внимание уделялось материалам, освещающим конструктивные решения, нюансы переоборудования и эксплуатационные риски.

Источники включают форумные обсуждения с реальными кейсами переделок, техническую документацию по донорским агрегатам, а также аналитику по правовым аспектам и надежности самодельных систем. Приведенные ниже ресурсы предоставляют детальные схемы, фотоотчеты работ и экспертные оценки.

Форумы и сообщества автолюбителей

• Тематические ветки на Drive2.ru (разделы Lada 4x4, Ока)
• Архив обсуждений на форуме "Ока-клуб" (oka-club.ru)
• Специализированные разделы портала "Лада.Онлайн"
• Группы ВКонтакте, посвященные тюнингу отечественных авто

Техническая документация и руководства

• Книга "Тюнинг ВАЗ-1111 Ока" (изд. "За рулем")
• Руководство по ремонту трансмиссии ВАЗ-2121 "Нива"
• Мануалы по адаптации раздаточных коробок Борг-Варнер

Экспертные публикации и видео-контент

• Статьи журнала "4x4 Club" о самодельных полноприводных системах
• YouTube-каналы гаражных мастерских с разбором переделок
• Отчеты инженеров-конструкторов на профильных технических порталах

Видео: Ока полный привод


• Технические параметры и стоимость Nissan Qashqai 2014 модельного года

• Тормозные колодки Kashiyama отзывы характеристики виды производитель обзор

• Ниссан Жук - габариты, цена, моторы, расход топлива и нововведения
