Пошаговая замена подшипника ступицы УАЗ своими руками

Статья обновлена: 18.08.2025

Регулярная диагностика и замена подшипников ступицы критически важны для безопасности и управляемости автомобиля УАЗ. Износ этого узла приводит к гулу при движении, люфту колеса и риску заклинивания.

Процедура замены требует специального инструмента и строгого соблюдения моментов затяжки. Неправильная установка сокращает ресурс нового подшипника и создает аварийную ситуацию.

Знание проверенных аналогов от ведущих производителей (SKF, FAG, Timken) позволяет выбрать оптимальное решение по цене и качеству. Далее рассмотрим ключевые этапы работы и особенности подбора комплектующих.

Подготовка автомобиля к демонтажу колеса

Установи автомобиль на ровную твердую поверхность, включи первую передачу (механическая КПП) или режим "Паркинг" (автомат). Затяни ручной тормоз максимально сильно. Под колеса противоположной оси подложи противооткатные башмаки или крупные камни для дополнительной фиксации.

Ослабь болты или гайки крепления колеса, которое требует демонтажа, используя баллонный ключ и монтажную лопатку для увеличения рычага при необходимости. Не откручивай крепеж полностью - оставь его на несколько оборотов для безопасности на данном этапе.

Требуемые меры безопасности

Домкрат и подпорки: Используй только исправный гидравлический домкрат грузоподъемностью не менее 2 тонн. Перед подъемом проверь устойчивость точки упора на пороге
Контроль устойчивости: После подъема автомобиля немедленно установи страховочную подставку под лонжерон рамы или усиленную часть кузова. Никогда не работай под машиной, опирающейся только на домкрат
Защита от самопроизвольного движения: Сними с водителя клемму массы аккумулятора и положи ключ в карман

Инструмент	Требования	Альтернатива при отсутствии
Баллонный ключ	Головка на 30 или 32 мм (зависит от года выпуска)	Трещетка с воротком и торцевой головкой
Домкрат	Грузоподъемность 2т+, исправный механизм	Винтовой домкрат от грузовика + деревянный брус для увеличения площади опоры

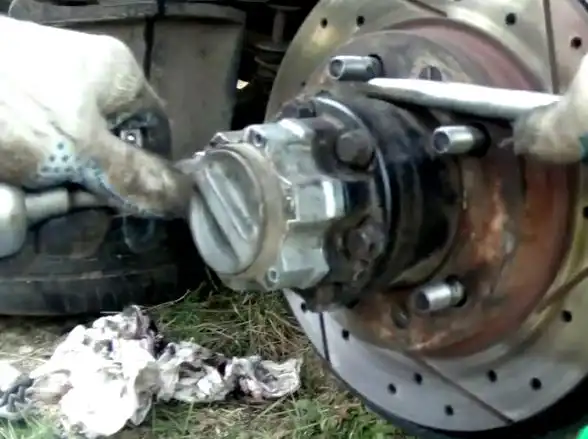

Снятие ступицы: пошаговая последовательность

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами и поднимите нужную сторону домкратом. Обязательно снимите колесо и поставьте под рычаг подставку для страховки. Подготовьте необходимый инструмент: торцовые головки (19 мм, 24 мм, 30 мм), вороток, съемник стопорных колец, съемник подшипников ступицы, молоток, монтировку и ветошь.

Очистите ступицу и прилегающие детали от грязи металлической щеткой. Проверьте наличие новых стопорных колец (внутреннего и наружного), сальника ступицы и смазки (Литол-24 или аналог). При замене подшипника на УАЗ "Буханка" или Patriot учитывайте конструктивные отличия задних и передних мостов.

Пошаговая инструкция демонтажа

Открутите гайку шкворня (24 мм) снизу поворотного кулака (передняя ось) или снимите стопорную шайбу ступицы (задняя ось).
Снимите тормозной барабан/диск:
- Для барабанных тормозов: отожмите стопорную пружину и снимите колодки
- Для дисковых тормозов: открутите направляющие суппорта (2 болта 17 мм)
Открутите ступичную гайку:
1. Сбейте зубилом стопорную шайбу (если установлена)
2. Используя спецключ 30 мм, сорвите контрящую гайку против часовой стрелки
Демонтируйте стопорные кольца:
- Снимите наружное стопорное кольцо съемником
- Извлеките внутреннее кольцо плоскогубцами
Снимите ступицу:
- Наденьте съемник на фланец ступицы
- Равномерно выпрессуйте узел ударами через проставку
- Важно! Не допускайте перекоса при выпрессовке
Извлеките сальник: подденьте его отверткой через технологические пазы в ступице.

Элемент	Типоразмер (пример)	Аналоги
Наружное стопорное кольцо	45 мм	HBF 45, КЗТЭ 45.1.50
Ступичная гайка	М30х1.5	КТЗ 30.1.5.10, ГАРО 301510

Особенности выпрессовки старого подшипника

Для демонтажа ступичного подшипника УАЗ потребуется гидравлический пресс или мощный съёмник с усилием не менее 5 тонн. Категорически запрещено использовать кувалду – ударные нагрузки разрушат посадочные места поворотного кулака или повредят полуось. Предварительно удалите стопорные кольца и сальники, очистите корпус ступицы от грязи металлической щёткой.

Ступица фиксируется на прессе опорными плитами строго перпендикулярно оси штока. Выпрессовка осуществляется через оправку диаметром меньше обоймы подшипника, но больше посадочного отверстия ступицы. Усилие прикладывается ТОЛЬКО к наружному кольцу демонтируемого подшипника – давление на внутреннее кольцо или сепаратор приведёт к заклиниванию.

Критичные нюансы процесса

Контроль направления усилия: перекос оправки при выпрессовке вызывает задиры на посадочных поверхностях. Используйте направляющие втулки для стабилизации. При появлении резкого скрипа или вибрации немедленно остановите прессование.

Проблемные случаи:

Коррозионно "прикипевшие" подшипники требуют прогрева горелкой до 150-200°C (без перекаливания!)
При разрушении наружного кольца применяют резку керметом с последующей шлифовкой заусенцев

Ошибка	Последствие
Давление на внутреннее кольцо	Деформация полуоси, заклинивание
Использование изношенной оправки	Сколы на ступице, необходимость замены узла
Нагрев свыше 250°C	Отпуск металла, потеря твёрдости

После демонтажа тщательно зачистите посадочное гнездо ступицы от остатков смазки и окалины. Проверьте геометрию отверстия микрометром – конусность более 0,05 мм потребует расточки или замены детали.

Очистка посадочного места перед монтажом

Качественная очистка посадочных мест в ступице и на поворотном кулаке – критически важный этап перед запрессовкой нового подшипника. Любые остатки старой смазки, грязи, следы коррозии или мельчайшие металлические частицы (задиры, заусенцы) станут причиной неправильной посадки подшипника. Это неизбежно приведет к его перекосу, повышенному биению, локальному перегреву, ускоренному износу и преждевременному выходу из строя.

Игнорирование тщательной очистки или использование неподходящих методов гарантированно сократит ресурс нового подшипника в разы, несмотря на его изначальное качество. Даже микроскопические загрязнения нарушают геометрию посадки и равномерность распределения нагрузок, создавая точки локального перенапряжения в металле.

Порядок и методы очистки

Выполняйте очистку в следующей последовательности, используя подходящие инструменты и материалы:

Механическая очистка от крупных загрязнений:
- Снимите остатки старого подшипника, уплотнений, стопорного кольца.
- Тщательно удалите всю старую засохшую смазку и крупные частицы грязи с помощью пластикового или деревянного скребка. Категорически избегайте металлических скребков или щеток с жесткой стальной щетиной – они оставляют царапины!
- Обработайте посадочные поверхности (отверстие в ступице, поверхность под наружное кольцо на кулаке, канавку под стопорное кольцо) латунной щеткой. Латунь мягче стали кулака и ступицы и не повредит поверхности.
Удаление стойких загрязнений и обезжиривание:
- Обильно промойте посадочные места специализированным обезжиривателем (бензин "Калоша", уайт-спирит, ацетон или специальные автохимические очистители).
- Используйте чистые, безворсовые ветоши. Меняйте ветошь по мере загрязнения!
- Повторяйте промывку до тех пор, пока ветошь не будет оставаться абсолютно чистой после протирки поверхности.
Финишная обработка и контроль:
- После полного высыхания обезжиривателя (обязательно дождитесь испарения!) внимательно осмотрите поверхности при хорошем освещении (используйте фонарик).
- Убедитесь в отсутствии задиров, заусенец, коррозионных пятен и остатков грязи/смазки.
- Аккуратно удалите мельчайшие заусенцы мелким бархатным надфилем или очень мелкой наждачной бумагой («нулевкой»), действуя осторожно, чтобы не снять лишний металл и не изменить геометрию.
- Промойте поверхности обезжиривателем еще раз и протрите начисто.
- Проверьте пальцем: поверхность должна быть абсолютно гладкой, сухой и чистой.

Что использовать	Чего ИЗБЕГАТЬ
Пластиковые/деревянные скребки	Стальные скребки, отвертки
Латунные щетки	Стальные щетки
Чистая безворсовая ветошь	Грязные или ворсистые тряпки
Бензин "Калоша", Уайт-спирит, Ацетон, Спец. автоочистители	Масло, солярка, WD-40 (не обезжиривает!)
Мелкий бархатный надфиль, "нулевая" наждачка	Крупная наждачка, напильники с грубой насечкой

Важно: Перед самой запрессовкой нового подшипника ни в коем случае не смазывайте посадочные места маслом или литолом! Посадочные поверхности должны быть абсолютно сухими и чистыми. Смазка наносится только в полость подшипника и на его сепаратор с роликами/шариками, согласно инструкции к подшипнику.

Работайте в защитных очках – частицы старой смазки и металлическая пыль легко попадают в глаза при очистке щетками. Потраченное время на безупречную очистку – залог долгой и безотказной службы нового ступичного подшипника УАЗ.

Критерии выбора нового ступичного подшипника

При подборе подшипника для ступицы УАЗ первостепенное значение имеет точное соответствие типоразмера оригинальной детали. Необходимо сверить маркировку старого узла или использовать заводские каталожные номера, так как даже незначительные отклонения в габаритах (внутренний/внешний диаметр, ширина) приведут к некорректной работе и ускоренному износу.

Учитывайте класс точности (допуски) и конструктивные особенности: закрытые модели (2RS, ZZ) с двухсторонними защитными шайбами предпочтительнее для внедорожников из-за лучшей защиты от грязи и влаги. Для постоянной эксплуатации в тяжелых условиях обязателен выбор подшипников с усиленными сепараторами и термостойкой смазкой.

Ключевые параметры выбора

Основные технические характеристики, требующие проверки:

Грузоподъемность: динамическая (C) и статическая (C₀) должны соответствовать нагрузкам, характерным для полноприводных автомобилей
Класс точности: для УАЗ допустимы классы P0 (нормальный) или P6 (повышенный), но не ниже
Температурный режим: рабочая температура -40°C до +120°C с сохранением свойств смазки
Материал сепаратора: стальные штампованные или полиамидные (PA66/GF25) для тяжелых условий

Сравнение вариантов исполнения:

Характеристика	Бюджетный вариант	Оптимальный выбор	Премиум-класс
Защита	Односторонняя (Z, RS)	Двусторонняя (2RS)	Двусторонняя с лабиринтным уплотнением
Точность	P0	P6	P5
Смазка	Стандартная Литиевая	Термостойкая синтетическая	Высокоадгезивная керамическая

Производители и аналоги: Приоритет – оригинальные подшипники УАЗ (артикулы 315302 или 316001). Из аналогов рекомендуются SKF (VKBA 3522), FAG (GRW 111), Timken (SET 47). Избегайте безымянных брендов – ресурс таких изделий редко превышает 10 000 км. Всегда проверяйте наличие сертификатов и упаковку с четкой маркировкой.

Установка подшипника правильной запрессовкой

Запрессовка нового подшипника требует строгого контроля усилия и направления. Используйте только специальные оправки, точно соответствующие диаметрам внутренней и внешней обойм подшипника. Ударный монтаж молотком недопустим – это гарантированно повредит сепаратор или тела качения.

Нанесите тонкий слой консистентной смазки (например, Литол-24) на посадочные поверхности ступицы и самого подшипника. Убедитесь, что подшипник установлен правильной стороной (обычно маркировка или фаска обращены наружу). Запрессовывайте исключительно через оправку, передающую усилие только на запрессовываемую обойму.

Ключевые этапы запрессовки

Подготовка оправок: Подберите две оправки: одна должна упираться во внешнюю обойму (для запрессовки в ступицу), вторая – во внутреннюю (для запрессовки на полуось).
Запрессовка в ступицу:
- Установите ступицу на пресс или верстак с поддержкой по краям
- Подавайте усилие прессом строго через оправку на внешнее кольцо подшипника
- Контролируйте параллельность оправки ступице
Запрессовка на полуось:
- Наденьте подшипник на полуось
- Передавайте усилие пресса только на внутреннее кольцо через вторую оправку
- Проверьте свободное вращение после монтажа

После установки заполните полость ступицы смазкой на ⅔ объёма через маслёнку. Избыток смазки выдавит сальники и приведет к течи. Проверьте люфт: ступица должна вращаться без заеданий, осевой люфт – в пределах 0.05-0.1 мм.

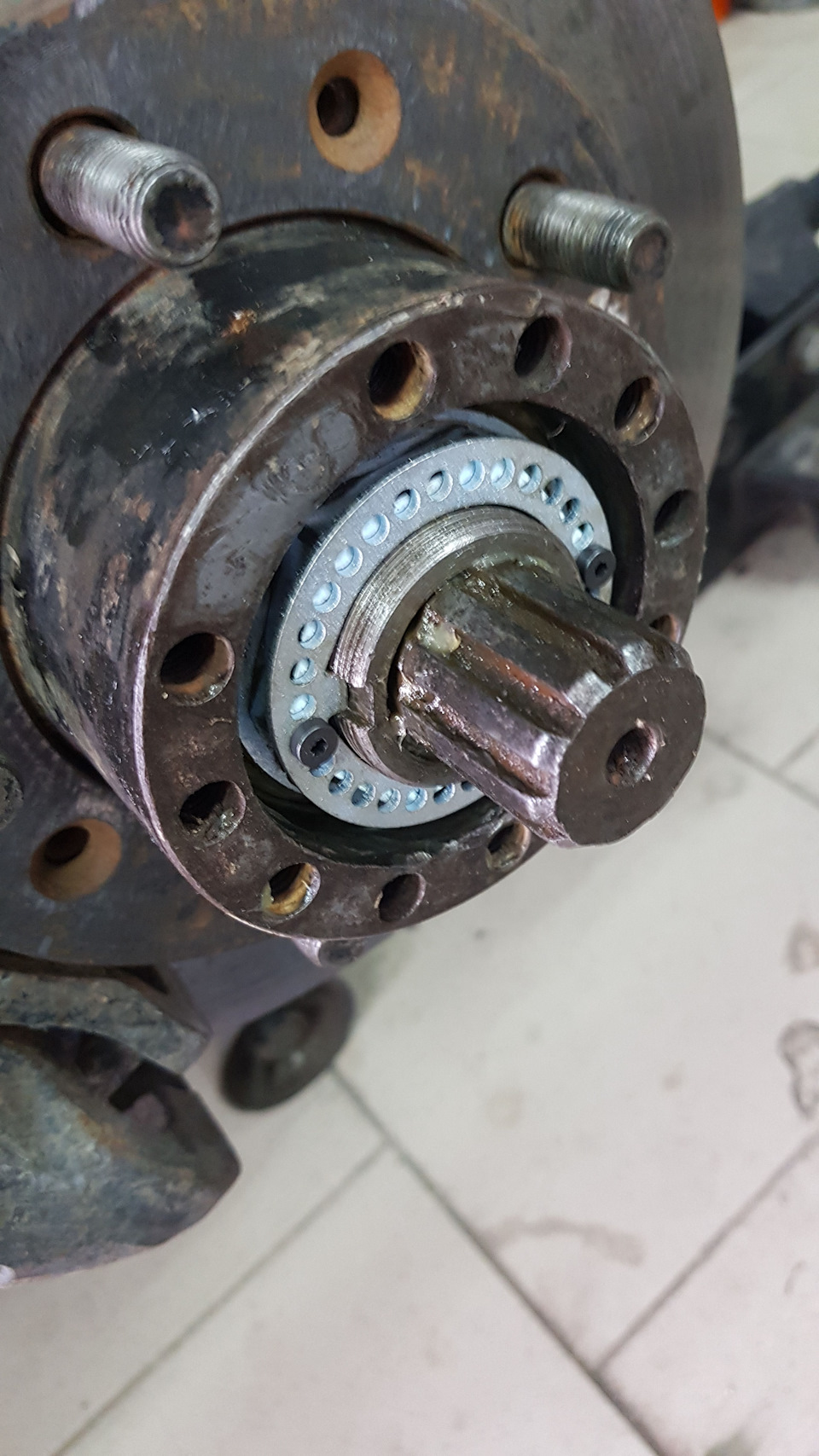

Настройка затяжки ступичной гайки (момент и метод)

Неправильная затяжка ступичной гайки – частая причина преждевременного выхода из строя нового подшипника. Слишком слабый момент приведет к люфту и ударным нагрузкам, а чрезмерная затяжка вызовет перегрев подшипника из-за деформации дорожек качения и недостатка смазки.

Критически важно использовать динамометрический ключ для точного соблюдения момента затяжки, указанного производителем. Пренебрежение этим этапом или использование "на глаз" гарантированно сократит ресурс подшипника и может повредить ступицу.

Порядок затяжки и необходимый момент

После установки нового подшипника выполните следующие шаги:

Предварительная затяжка: Затяните ступичную гайку с моментом 15-20 Н·м (Ньютон-метров). Это обеспечит правильную посадку подшипника.
Прокручивание ступицы: Проверните ступицу колеса несколько раз в обоих направлениях. Это позволяет шарикам (или роликам) подшипника занять правильное положение на дорожках качения и распределить смазку.
Ослабление гайки: Полностью ослабьте ступичную гайку.
Финишная затяжка: Затяните гайку снова, но уже с окончательным моментом. Для большинства моделей УАЗ (Patriot, Hunter, "Буханка") этот момент составляет 19.6-24.5 Н·м (2.0-2.5 кгс·м). Всегда сверяйтесь с руководством по ремонту для вашей конкретной модели и года выпуска!

Контроль люфта: После затяжки покачайте колесо в вертикальной плоскости (руки сверху и снизу колеса). Допустимый осевой люфт ступицы – практически неощутимый рукой (обычно в пределах 0.05-0.1 мм). Если люфт ощутим, необходимо очень незначительно подтянуть гайку (буквально на несколько градусов поворота ключа) и снова проверить. Избегайте перетяжки!

Фиксация: После достижения правильного момента и отсутствия люфта обязательно зафиксируйте ступичную гайку:

Шплинтом: Совместите отверстие в цапфе поворотного кулака с ближайшим пазом на гайке. Вставьте новый шплинт и разогните его концы.
Стопорной шайбой/кольцом: На некоторых моделях используется отгибающаяся шайба или стопорное кольцо. Надежно загните усики шайбы в пазы гайки.

Никогда не используйте старый шплинт или поврежденную шайбу. Установите защитный колпачок ступицы.

Контрольные точки после сборки узла

После установки нового подшипника и полной сборки ступичного узла УАЗ необходимо выполнить комплекс проверок. Эти операции гарантируют безопасность эксплуатации и предотвращают преждевременный износ деталей.

Поднимите автомобиль на подъемнике или домкрате, обеспечив свободное вращение колеса. Снимите защитный колпак ступицы для доступа к узлу.

Основные проверки

Радиальный и осевой люфт: Возьмитесь за колесо в положениях "12 и 6 часов" и "3 и 9 часов". Покачивайте с усилием – посторонние движения недопустимы. При выявлении люфта отрегулируйте затяжку гайки.

Свобода вращения: Раскрутите колесо рукой. Вращение должно быть плавным, бесшумным, без заклиниваний. Посторонние шумы (хруст, свист) указывают на неправильный монтаж или брак подшипника.

Проверка затяжки

Момент затяжки: Контролируйте динамометрическим ключом (19-23 кгс·м для передних осей УАЗ, уточняйте в мануале)
Фиксация: Убедитесь в правильной установке стопорной шайбы и загибе усиков в пазы гайки
Посадка колеса: Проверьте плотность прилегания диска к ступице без перекосов

Испытания в движении

Совершите тестовую поездку 10-15 км на умеренной скорости
После остановки проверьте нагрев ступицы рукой: допустимо умеренное тепло, сильный нагрев требует переборки
Прослушайте отсутствие гула/визга при поворотах и прямолинейном движении

Оригинал УАЗ	SKF	FAG	Timken
316005-П (перед)	LM29749/10	LM29749	LM29749
316006-П (зад)	LM67048/10	LM67048	LM67048

Обзор аналогов: бренды и каталоги замены OEM

При выборе замены оригинального подшипника ступицы УАЗ (OEM) доступны десятки аналогов от различных производителей. Качественные аналоги обеспечивают сопоставимую надежность при сниженной стоимости, но требуют внимательного подбора по каталогам взаимозаменяемости.

Ключевыми критериями выбора являются соответствие посадочным размерам, грузоподъемности и классу точности. Рекомендуется сверяться с электронными каталогами производителей или использовать профессиональные базы вроде TecDoc для точного подбора.

Модель УАЗ	Оригинал (OEM)	Аналоги
Патриот (перед)	316300-П	SKF VKBA 3520, FAG 859003, Timken HA590449
Патриот (зад)	316400-П	SKF VKBA 3521, FAG 859004, Timken HA590448
Хантер/Буханка (перед)	469300-П	SKF VKBA 3479, NSK BRT-8109A, Koyo 4678JR
Хантер/Буханка (зад)	469400-П	SKF VKBA 3480, SNR W0136, Timken HA590286
