Построй вездеход на воздушной подушке своими руками

Статья обновлена: 18.08.2025

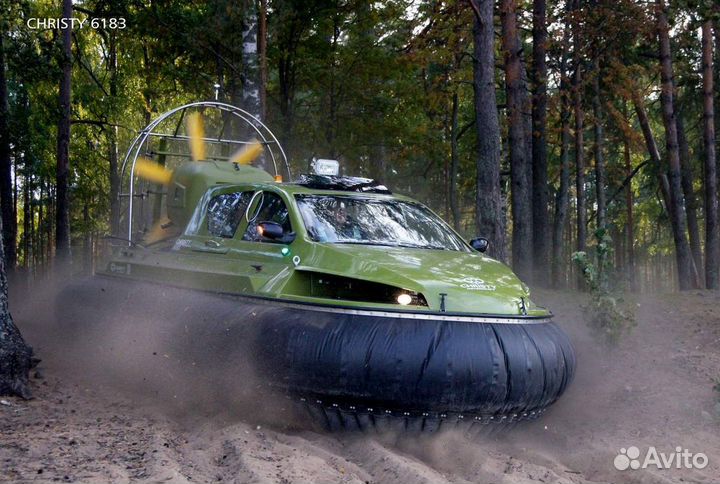

Вездеходы на воздушной подушке (ВП) давно перестали быть экзотикой, превратившись в реальный инструмент для покорения труднодоступных мест. Эти уникальные машины, парящие над водой, болотами, льдом и снегом благодаря создаваемой мощным вентилятором воздушной подушке, открывают недоступные для обычного транспорта просторы.

Особый интерес представляют самодельные вездеходы на воздушной подушке. Их создание – это вызов инженерной смекалке и доступный способ получить собственное высокопроходимое транспортное средство. Построенные руками энтузиастов из доступных материалов, такие аппараты доказывают, что мечта о свободном передвижении по любым ландшафтам может стать реальностью даже в гараже или домашней мастерской.

Конструкция самодельного катера-амфибии на воздушной подушке объединяет три ключевых элемента: подъемную систему, формирующую саму подушку, движитель для горизонтального перемещения и легкую, но прочную платформу-корпус. От их грамотного расчета и взаимодействия зависит успех всего проекта.

Ключевые компоненты вездехода на воздушной подушке

Конструкция любого вездехода на воздушной подушке базируется на комплексе взаимосвязанных систем, обеспечивающих создание воздушной подушки, управление и движение. Отсутствие любого из ключевых элементов делает аппарат неработоспособным.

Для самодельных моделей особенно критичен грамотный подбор доступных материалов и узлов, способных выдерживать эксплуатационные нагрузки. Основные компоненты универсальны для заводских и кустарных решений.

Компонент	Назначение и особенности
Корпус (платформа)	Несущая основа из лёгких материалов (фанера, алюминий, стеклопластик). Форма днища влияет на распределение воздушного потока.
Подъёмный вентилятор	Создаёт воздушную подушку. Используются осевые или центробежные вентиляторы. Для самоделок подходят двигатели от мотоблоков или авто.
Гибкая юбка	Удерживает воздушную подушку под аппаратом. Изготавливается из прочной ткани (брезент, баллонная ткань) или ПВХ. Крепится по периметру днища.
Маршевый движитель	Обеспечивает горизонтальное движение. Чаще всего воздушный винт (аэродинамический) или водомёт (для амфибий). Требует отдельного двигателя или ременной передачи.
Силовая установка	Бензиновые/дизельные двигатели (от снегоходов, мотороллеров) или электромоторы. Мощность расчитывается исходя из веса аппарата и типа движителей.
Система управления	Рули за маршевым винтом, воздушные заслонки или раздельное управление двигателями. В самоделках применяются мотоциклетные ручки и тросы.

Типы двигателей для самодельных СВП: сравнение вариантов

Выбор силовой установки определяет ключевые характеристики самодельного СВП: грузоподъемность, скорость, автономность и сложность конструкции. Основная задача – раздельное или комбинированное обеспечение работы нагнетателя (создание воздушной подушки) и маршевого движителя (горизонтальное перемещение).

Критичными параметрами являются мощность, удельная масса (кг/л.с.), топливная эффективность, доступность запчастей и ремонтопригодность в кустарных условиях. Распространенные варианты включают бензиновые, дизельные агрегаты и электромоторы, каждый с уникальными ограничениями.

Сравнительный анализ двигателей

Бензиновые двигатели:

Двухтактные: Легкие (1.5-3 кг/л.с.), простая конструкция, высокая мощность на единицу объема. Недостатки: высокий расход топлива, требовательность к топливной смеси, шумность, малый ресурс.
Четырехтактные: Лучшая топливная экономичность, ресурс выше, чем у двухтактных. Утяжеляют конструкцию (2.5-4 кг/л.с.), сложнее в обслуживании.

Дизельные двигатели:

Высокий крутящий момент, экономичность (на 20-30% лучше бензиновых), дешевое топливо. Существенный минус – большая масса (4-7 кг/л.с.), сложность запуска при минусовых температурах, дороговизна ремонта.

Электрические двигатели:

Минимальный шум, простота управления, высокий КПД. Главные ограничения – малая автономность из-за емкости АКБ, длительная зарядка, большой вес батарей (15-25 кг/кВт·ч). Практичны только для микро-СВП или гибридных схем.

Тип двигателя	Удельная мощность	Расход топлива	Сложность установки	Стоимость эксплуатации
Двухтактный бензиновый	Высокая	Очень высокий	Низкая	Средняя
Четырехтактный бензиновый	Средняя	Средний	Средняя	Средняя
Дизельный	Низкая	Низкий	Высокая	Низкая
Электрический	Зависит от АКБ	Отсутствует	Низкая	Высокая (замена АКБ)

Для нагнетателя подушки оптимальны легкие высокооборотные двухтактники из-за потребности в большом объеме воздуха. Маршевые установки чаще используют четырехтактные бензиновые или дизельные моторы, обеспечивающие устойчивое тяговое усилие. Компоновка с раздельными двигателями повышает надежность, но увеличивает вес, тогда как один агрегат на оба контура требует сложного ременного/валого отбора мощности.

Расчёт требуемой подъёмной силы для вашего судна

Для обеспечения стабильного парения вездехода над поверхностью подъёмная сила, создаваемая воздушной подушкой, должна полностью компенсировать общий вес конструкции. Недостаточная подъёмная сила приведёт к контакту днища с препятствиями и потере амфибийных качеств, а избыточная – к неоправданному усложнению двигательной установки и перерасходу топлива.

Ключевыми параметрами для расчёта являются масса аппарата и площадь ограждённой юбкой зоны (эффективная площадь подушки). На точность вычислений также влияют высота подъёма, плотность воздуха и особенности конструкции сопел вентилятора. Базовый расчёт выполняется по формуле статической подъёмной силы.

Формулы и переменные

Основное уравнение для приблизительного расчёта:

F_под = m × g

где:

F_под – требуемая подъёмная сила (Ньютоны)
m – полная масса судна с нагрузкой (кг)
g – ускорение свободного падения (≈9.8 м/с²)

Минимальное давление в подушке для достижения F_под:

P_мин = F_под / S

где:

P_мин – необходимое избыточное давление (Паскали)
S – эффективная площадь подушки (м²)

Факторы, требующие коррекции расчёта

Утечки воздуха через зазоры юбки (добавьте 15-30% к F_под).
Неровности рельефа (камни, кочки) – требуют запаса мощности 20-40%.
Динамические нагрузки при разгоне/торможении.
Плотность воздуха: снижается на 3% при повышении температуры на 10°C.

Тип поверхности	Рекомендуемый запас мощности
Гладкий лёд/асфальт	15-20%
Трава/грунт	25-35%
Болото/снег	30-45%

Пример расчёта: Для судна массой 300 кг на рыхлом снегу: F_под = 300 × 9.8 = 2940 Н. С учётом запаса 40% (1176 Н) итоговая F_под = 4116 Н. При площади подушки 6 м² минимальное давление P_мин = 4116 / 6 ≈ 686 Па.

Фактическая производительность вентилятора должна создавать давление на 15-25% выше P_мин для компенсации аэродинамических потерь в воздуховодах. Проверяйте статическую тягу двигателя на стенде перед интеграцией в конструкцию.

Выбор вентилятора: производительность и конструкция

Вентилятор определяет ключевую характеристику вездехода – способность создавать и поддерживать воздушную подушку. Его производительность напрямую влияет на высоту подъема аппарата, проходимость и устойчивость. Недостаточная подача воздуха приведет к постоянному контакту юбки с поверхностью, увеличивая сопротивление и снижая эффективность.

Основные параметры выбора: объемный расход (м³/мин), статическое давление (Па) и КПД системы. Для расчета минимальной производительности используйте формулу: Q = S × V, где S – площадь подушки (м²), V – требуемая скорость потока (обычно 0.5-1 м/с). Давление должно компенсировать вес аппарата – для легких самоделок достаточно 500-800 Па, тяжелым требуется 1500+ Па.

Сравнение типов вентиляторов

Тип	Преимущества	Недостатки	Применимость
Осевой	Высокий КПД при больших расходах, простая конструкция, малый вес	Низкое давление, шумность, чувствительность к загрязнениям	Легкие аппараты (до 300 кг), открытые конструкции
Центробежный	Высокое давление, компактность, устойчивость к засорению	Сложная геометрия лопаток, меньший КПД на низких оборотах	Тяжелые вездеходы, эксплуатация в засоренной местности

Критичные конструктивные аспекты:

Защита от попадания мусора – решетки или воздуховоды с фильтрами
Соосность вала и двигателя – вибрации снижают КПД на 15-20%
Форма лопаток – аэродинамический профиль повышает эффективность на 30% против плоских

Для самоделок оптимальны двигатели мощностью 15-40 л.с. с прямым приводом. Рассчитайте потребляемую мощность: N = (Q × P) / (6120 × η), где η – КПД вентилятора (0.4-0.7). Используйте легкие материалы: алюминиевые сплавы для лопаток, сотовые заполнители для кожухов. Обязателен балансировочный тест перед установкой!

Проектирование юбки: материалы и геометрия

Гибкая ограждающая юбка формирует "воздушный мешок", удерживающий подушку под кузовом. Её герметичность и устойчивость к механическим повреждениям критичны для сохранения давления и управляемости аппарата. Деформация под нагрузкой должна быть упругой и быстро восстанавливать форму после проезда неровностей.

Тканевые композиты на основе армированного капрона или полиэстера с ПВХ-покрытием толщиной 0.8-1.2 мм – оптимальный выбор для самодельных конструкций благодаря балансу прочности, гибкости и износостойкости. Реже применяют прорезиненную ткань или лавсан, но они уступают в долговечности и ремонтопригодности. Для усиления зон повышенного износа (нижний край, стыки сегментов) используют накладки из кожи или толстого брезента.

Геометрические параметры

Конфигурация юбки определяется двумя ключевыми параметрами:

Вылет за габариты платформы: 15-25% от длины корпуса для поперечной устойчивости
Угол наклона секций: 30-45° к горизонту для создания динамического клина при движении

Типовые схемы сегментации:

Тип	Сегменты	Преимущества	Недостатки
Прямоугольная	4 трапециевидных	Простота раскроя и монтажа	Складочность на поворотах
Кессонная	8+ треугольных	Лучшая обтекаемость	Сложность герметизации стыков

Обязательные конструктивные элементы:

Воздушные карманы-стабилизаторы в углах для предотвращения схлопывания
Дублирующие переборки с шагом 40-60 см вдоль бортов
Регулируемые стропы-оттяжки для контроля высоты подъёма

Силовая рама: материалы и особенности конструкции

Силовая рама является основным несущим элементом вездехода на воздушной подушке, воспринимая комплекс нагрузок: вес двигателя, вентиляторной установки, пассажиров/груза, динамические удары при движении по пересеченной местности, а также аэродинамические силы. Её ключевая задача – обеспечить пространственную жесткость конструкции при минимальной массе, сохраняя геометрическую стабильность под воздействием эксплуатационных напряжений.

Для изготовления рамы преимущественно применяются стальные трубы круглого или прямоугольного (профильного) сечения благодаря оптимальному соотношению прочности, жесткости, свариваемости и доступности. Профильные трубы легче стыковать, формируя жесткие узлы. Реже используются алюминиевые сплавы (например, АМг6) для снижения веса, но их применение усложняет технологию соединений (требуется аргонодуговая сварка) и повышает стоимость.

Конструктивные особенности

Конструкция выполняется по схеме пространственной фермы (каркас из взаимосвязанных треугольников), что обеспечивает максимальную жесткость при минимальном весе. Обязательные элементы включают:

Мотораму: Усиленный узел под двигатель с виброизоляторами.
Платформу крепления вентилятора: Строго выверенное положение для обеспечения соосности и балансировки.
Точки крепления юбки (огибающей): Равномерно распределенные по периметру нижней части рамы.
Зоны размещения пассажиров/грузов: С местным усилением.
Амортизирующие узлы: Для кресел или кабины (при наличии).

Критически важны точность геометрии (для балансировки аппарата) и защита от коррозии (цинкование, грунтовка, покраска). Все сварные швы должны быть качественными, без непроваров и трещин.

Материал	Преимущества	Недостатки
Стальные трубы	Высокая прочность, простота сварки, низкая стоимость, ремонтопригодность	Больший вес, подверженность коррозии
Алюминиевые сплавы	Малый вес, коррозионная стойкость	Высокая цена, сложность сварки (аргон), меньшая прочность, ремонт сложнее

Изготовление юбки для вездехода на воздушной подушке

Юбка создаёт воздушный барьер между платформой и поверхностью, удерживая нагнетаемый вентилятором воздух под кузовом. От её герметичности и износостойкости напрямую зависит высота подъёма, проходимость и устойчивость самодельного СВП. Конструкция должна выдерживать постоянный контакт с абразивными поверхностями, водой и ветровой нагрузкой.

Для самостоятельного изготовления используют прочные, эластичные и водостойкие материалы: армированный ПВХ (плотностью 650-900 г/м²), баллонную ткань или камерную резину. Геометрия рассчитывается под конкретные габариты вездехода – периметр основания плюс 15-20% на провисание и компенсацию деформаций.

Пошаговое руководство

Раскрой сегментов
- Рассчитайте длину секций: разделите периметр платформы на количество сегментов (4-8 шт. для простых конструкций)
- Вырежите трапециевидные полотна: верхняя часть равна длине сегмента, нижняя – на 30-40% шире для образования "мешка"
- Добавьте припуски 2-3 см на швы по всем сторонам
Соединение элементов
- Сшейте боковые стороны сегментов двойным швом капроновыми нитками (№50+) с шагом стежка 4-5 мм
- Усилите стыки лентой из основного материала шириной 5-7 см
- Обработайте нижний край: загните на 3 см и проложите 2 параллельные строчки для вставки утяжеляющего шнура (Ø 8-10 мм)

Монтаж креплений

Элемент	Тип	Шаг установки
Верхняя кромка	Люверсы Ø12-15 мм	20-25 см
Стыки сегментов	Ремни с фастексами	Нахлёст 10-15 см
Защита углов	Резиновые накладки	Каждый угол

Установка на платформу
- Закрепите верхний край через люверсы к жесткому контуру на днище болтами с шайбами
- Проверьте равномерность провисания всех секций (допуск ±3 см)
- Проклейте стыки термостойким герметиком для исключения утечек воздуха

Важно: при первом запуске вентилятора контролируйте отсутствие вибраций юбки. Локальные вздутия материала указывают на необходимость усиления швов или установки стяжных ремней между сегментами.

Система управления: рули и воздушные заслонки

Управление движением самодельного вездехода на воздушной подушке (СВП) осуществляется преимущественно путем воздействия на вектор тяги воздушного потока, создаваемого маршевым двигателем, или распределения воздуха внутри подушки. Основными элементами для этого служат аэродинамические рули и воздушные заслонки, расположенные в зоне выхода потока от двигателя или нагнетателя.

Рули представляют собой плоские или профилированные пластины, установленные непосредственно за вентилятором или в сопловом аппарате. При повороте рулевой колонки или рукояток они отклоняются, изменяя направление реактивной струи воздуха, что создает боковую силу для поворота аппарата. Воздушные заслонки (шиберы) монтируются в каналах, отводящих часть воздуха от нагнетателя к юбке, и регулируют объем потока, подаваемого в разные секции периметра подушки для создания крена или разворота за счет разницы давления.

Принципы работы и реализации

Эффективность системы управления зависит от:

Мощности воздушного потока: Чем мощнее поток от двигателя/вентилятора, тем больше управляющее усилие создают рули или заслонки.
Точности и скорости срабатывания: Механизмы должны обеспечивать плавное и быстрое изменение положения управляющих элементов.
Расположения: Рули максимально эффективны в зоне высокой скорости потока (сразу за вентилятором), заслонки – в разводящих воздуховодах перед юбкой.

Типовые конструкции рулевых узлов и заслонок:

Элемент	Материалы	Привод	Особенности для самоделок
Аэродинамические рули	Фанера, алюминий, пластик	Тросы, жесткие тяги, сервоприводы	Простота изготовления, риск поломки при ударе
Воздушные заслонки	Ткань с армированием, мягкий пластик	Рычаги, тросы, электромеханические актуаторы	Меньше подвержены повреждениям, сложнее герметизация

Ключевые моменты при проектировании:

Синхронизация управления: Комбинация рулей и заслонок часто повышает маневренность, но требует согласованной работы.
Защита от опрокидывания: Закрытие заслонок с одной стороны резко снижает давление в соответствующем сегменте юбки, вызывая крен (требует аккуратности).
Резервирование: Надежнее использовать раздельные механизмы для продольного и поперечного управления.

Для самодельных СВП оптимальны механические системы (рычаги, тросы) из-за доступности, но внедрение электроприводов и контроллеров повышает точность.

Аэродинамический расчёт платформы СВП

Ключевой задачей аэродинамического расчёта является определение параметров воздушного потока, создающего подъёмную силу и обеспечивающего стабильность движения. Основное внимание уделяется балансу между давлением под юбкой, силами лобового сопротивления и управляемостью при различных режимах эксплуатации.

Расчёт начинается с определения площади ограждающей поверхности (юбки) и требуемого воздушного потока от двигателя. Критически важным параметром выступает клиренс (величина зазора между юбкой и поверхностью), напрямую влияющий на эффективность подушки и энергопотребление.

Основные параметры для расчёта

Обязательными исходными данными служат:

Масса аппарата (с учётом полезной нагрузки)
Геометрия платформы (длина, ширина, форма днища)
Тип и характеристики юбки (сегментная, сопловая, гибридная)
Мощность силовой установки и характеристики нагнетателя (производительность, статическое давление)

Этапы расчёта

Расчёт подъёмной силы:
P_под = m * g / S_эф, где P_под – требуемое давление под юбкой (Па), m – масса (кг), g – ускорение свободного падения (9.81 м/с²), S_эф – эффективная площадь подушки (м²).
Определение расхода воздуха:
Q = V_ист * h * L * k, где Q – объёмный расход (м³/с), V_ист – скорость истечения воздуха из-под юбки (м/с), h – клиренс (м), L – периметр юбки (м), k – коэффициент утечек (1.1–1.3).
Мощность нагнетателя:
N = (Q * ΔP) / (η_в * η_п), где ΔP – перепад давлений (Па), η_в – КПД вентилятора, η_п – КПД передачи.

Типовые проблемы и решения

Проблема	Причина	Решение
Просадка подушки	Недостаточный расход воздуха	Увеличить производительность нагнетателя или уменьшить площадь юбки
Высокое энергопотребление	Большие утечки через юбку	Оптимизировать клиренс и герметизацию сегментов
Поперечная неустойчивость	Неравномерное давление по контуру	Разделить подушку на отсеки, добавить перегородки

Для самодельных конструкций критически важен практический эксперимент с регулировкой клиренса и формы юбки. Рекомендуется использовать датчики давления и тахометры для контроля режимов работы нагнетателя в реальных условиях.

Система безопасности: защита от опрокидывания

Основная опасность при эксплуатации вездехода на воздушной подушке (ВП) – риск опрокидывания на бок или через нос при резких манёврах, наклонах местности или порывах ветра. Неустойчивость конструкции усугубляется высоким расположением центра тяжести из-за двигателя и вентилятора, а также отсутствием жёсткой связи с опорной поверхностью. Последствия опрокидывания включают травмы оператора, повреждение силовой установки, деформацию корпуса и разгерметизацию юбки.

Эффективная защита требует комбинированного подхода, сочетающего конструктивные решения и активные системы. Ключевые задачи – предотвратить критический крен или пикирование, а при неизбежности опрокидывания – минимизировать ущерб для техники и водителя. Особое внимание уделяется надёжности элементов, так как самодельные конструкции часто эксплуатируются в удалённых районах без оперативной помощи.

Ключевые элементы защиты

Стабилизирующие поплавки/були: Жёсткие или надувные элементы по бортам корпуса, выступающие за основную линию юбки. Создают дополнительную опорную поверхность при крене, увеличивая момент устойчивости. Для самоделок часто используются пенопластовые блоки, обшитые стеклотканью, или камеры от колёсной техники.
Аварийные дуги/каркас безопасности: Пространственная сварная конструкция из стальных труб над кабиной/местом водителя. Поглощает энергию удара при перевороте, защищая голову оператора. Обязательно крепится к силовому набору корпуса, а не к обшивке.
Ремни безопасности: 4-х или 5-точечные инерционные ремни, жёстко фиксирующие оператора к сиденью. Предотвращают выпадение или удары о внутренние элементы при потере устойчивости.
Датчики угла наклона с сигнализацией: Электронные или простейшие механические (маятниковые) датчики, срабатывающие при достижении предкритического угла крена (обычно 15-25°). Подают оператору звуковой/световой сигнал для немедленной коррекции курса или снижения скорости.

Дополнительные меры

Мера	Принцип действия	Особенности для самоделок
Система автоматического сброса газа	При срабатывании датчика критического крена (>30°) механически или электронно сбрасывает обороты двигателя, уменьшая подъёмную силу и скорость.	Реализуется через тросовый привод или реле, отключающее зажигание. Требует точной настройки во избежание ложных срабатываний.
Аэродинамические рули/стабилизаторы	Небольшие вертикальные плоскости в кормовой части. Стабилизируют курс, противодействуя рысканью и резким разворотам – частым причинам опрокидывания.	Изготавливаются из фанеры или алюминия. Угол установки подбирается экспериментально при испытаниях.
Быстроразъёмные соединения топливных магистралей	Автоматически перекрывают подачу топлива при отрыве шланга во время переворота для предотвращения пожара (e.g., сухие разъёмы).	Крайне важны при использовании бензиновых двигателей. Устанавливаются вблизи бака и карбюратора.

Эффективные чертежи для самодельных вездеходов

Чертежи должны детально отражать баланс между подъемной силой и тягой, рассчитывая площадь сопла вентилятора и зазор юбки относительно мощности выбранного двигателя. Обязательно включают расчеты статического давления подушке и распределения массы конструкции для предотвращения перекосов.

Эффективная юбка проектируется с сегментами-баллонами из плотной ПВХ-ткани или армированной камеры, обеспечивая высоту подъема 10-20 см. Чертежи фиксируют точки крепления юбки к платформе, места перекрытия сегментов и угол наклона сопел для управления.

Ключевые элементы чертежей

Платформа: Указываются:

Габариты каркаса (обычно 3x4 м для 2-местной модели)
Расположение двигателя строго над центром масс
Точки крепления рулевых заслонок или сопел

Система управления: Чертежи разделяют:

Рычаги/педали для наклона воздушных заслонок
Тросовые или гидравлические тяги
Зоны выброса воздуха (задние сопла для тяги, боковые – для поворотов)

Компонент	Материалы	Типоразмеры
Вентилятор	Алюминий/фибергласс	Ø800-1200 мм, 6-8 лопастей
Юбка	ПВХ 900-1100 г/м²	Сегменты 300x400 мм
Рама	Сталь 20x20 мм/труба Ø25 мм	Сварная ферма, высота 150 мм

Аэродинамика: Форма купола платформы (коническая или параболическая) детализируется в разрезах для минимизации турбулентности. Расчетный зазор между юбкой и поверхностью – не более 2% от диаметра вентилятора.

Обязательно включаются схемы защиты двигателя от воды и системы экстренного сброса давления через клапаны в юбке. Для тяговых винтов указывают угол атаки лопастей 15-25°.

Монтаж двигателя и трансмиссии на раму

Установка силовой установки требует точного позиционирования на раме для сохранения центра тяжести и балансировки аппарата. Двигатель монтируется через амортизирующие опоры, снижающие вибрации. Крепления должны выдерживать динамические нагрузки при работе на неровностях.

Осевое выравнивание валов двигателя и трансмиссии критично для предотвращения преждевременного износа. Зазоры между вращающимися элементами и рамой контролируются щупом. Электрическая система изолируется от металлических частей во избежание короткого замыкания.

Ключевые этапы сборки

Трансмиссионный блок: включает следующие компоненты:

Главный редуктор с клиноременной передачей
Промежуточный вал с подшипниковыми опорами
Карданные соединения для воздушных винтов

Процедура монтажа:

Разметка точек крепления по чертежам с допуском ±1.5 мм
Установка демпферных прокладок толщиной 8-10 мм под опоры
Предварительная фиксация двигателя струбцинами
Проверка соосности валов лазерным уровнем
Окончательное затягивание болтов с динамометрическим ключом

Параметр	Значение
Крутящий момент крепежа	45-50 Н·м
Макс. перекос валов	0.3°
Температурный зазор	5 мм (на расширение)

Внимание: обкатка системы проводится на 30% мощности перед полной нагрузкой. Обязательна проверка нагрева узлов через каждые 15 минут работы.

Балансировка вездехода: распределение веса

Правильное распределение веса конструкции критически важно для устойчивости и управляемости самодельного вездехода на воздушной подушке. Центр тяжести должен располагаться максимально близко к геометрическому центру платформы, иначе аппарат будет крениться вперед/назад или вбок при движении, что приведет к неравномерному поддуву юбки и потере подъемной силы на одном из бортов.

Смещение центра тяжести вперед увеличивает нагрузку на носовую часть юбки, вызывая ее проседание и рост сопротивления. Смещение назад провоцирует "клевок" кормой, а боковой перевес делает вездеход неустойчивым на поворотах и склонах. Точная балансировка позволяет добиться минимального зазора между юбкой и поверхностью по всему периметру, что повышает энергоэффективность.

Ключевые принципы балансировки

Расчет центра масс: Определите массу каждого компонента (двигатель, топливный бак, водитель, рама) и его положение относительно осей платформы. Используйте формулу: X_ц.т. = Σ(m_i * x_i) / Σm_i (аналогично для Y_ц.т.).
Компоновка: Размещайте самые тяжелые агрегаты (двигатель, редуктор) ближе к центру платформы. Топливный бак монтируйте симметрично продольной оси.
Регулировка: Предусмотрите возможность перемещения креплений двигателя или сиденья водителя на ±10-15 см для точной подстройки баланса после испытаний.
Тестирование: Проверяйте балансировку в статике (аппарат на подушке) и динамике (на малых скорох). Используйте датчики высоты юбки или визуальный контроль зазоров.

Элемент	Влияние на баланс	Рекомендации
Двигатель	Максимальное (до 40% веса)	Центр платформы, низкое крепление
Водитель/пассажиры	Переменное (20-30%)	Фиксированные сиденья по продольной оси
Топливный бак	Изменяется при расходе топлива	Плоская форма, под центром платформы
Аккумуляторы	Локальный вес (5-10%)	Распределение по бортам симметрично

Важно: Учитывайте изменение массы топлива и перемещение пассажиров при проектировании. Для компенсации бокового крена на поворотах в самодельных моделях иногда применяют ручное смещение подушки (дефлекторы) или наклон сиденья водителя.

Контроль герметичности воздушной подушки

Непрерывный мониторинг целостности юбки и герметичности подушки – критически важная процедура при эксплуатации самодельных аппаратов. Даже незначительные повреждения гибкого ограждения приводят к катастрофической потере подъемной силы, особенно на пересеченной местности с ветками, камнями или льдом.

Для оперативного выявления утечек используется комбинация визуального осмотра и инструментальных методов. Владелец должен выработать привычку тщательно проверять состояние швов, креплений и поверхности материала юбки перед каждым запуском двигателя, а также при длительных перерывах в движении.

Методы диагностики

Визуальный осмотр: Поиск потертостей, разрывов, отслоений герметика в местах стыков, повреждений от перетирания о раму.
Мыльный раствор: Нанесение смеси воды и моющего средства на швы и подозрительные участки при работающем нагнетателе. Появление пузырей четко локализует утечку.
Акустический метод: Прослушивание характерного шипящего звука выходящего воздуха в тихой обстановке.
Контроль давления: Установка манометра в систему нагнетания позволяет отслеживать падение давления, косвенно указывающее на проблему.

Тип повреждения	Способ устранения	Сложность ремонта
Мелкие проколы (до 5 мм)	Клеевые заплатки (ПВХ, полиуретан)	Низкая (в полевых условиях)
Разрывы швов	Горячая сварка/вулканизация, дублирование шва	Средняя (требуется оборудование)
Отслоение юбки от рамы	Замена крепежа, герметизация стыка	Высокая (частичная разборка)

Эксплуатационные признаки утечки: Затрудненный выход на рабочую высоту подъема, повышенный расход топлива, нестабильное движение или заваливание корпуса набок, сильная вибрация юбки. При обнаружении этих симптомов движение необходимо немедленно прекратить для диагностики.

Для повышения надежности рекомендуется дублировать критичные секции юбки армирующими накладками в зонах максимального износа (углы, низ передней части) и использовать материалы с высокой стойкостью к истиранию и многократному изгибу. Регулярная обработка швов и стыков силиконовыми герметиками продлевает срок службы конструкции.

Тестовые испытания на воде: методы проверки

Тестирование на водной поверхности выявляет ключевые параметры вездехода: устойчивость к волнам, балансировку юбки и эффективность воздушной подушки при преодолении водных преград. Без таких проверок невозможна объективная оценка проходимости и безопасности конструкции.

Основные задачи включают контроль герметичности понтонов (при их наличии), проверку управляемости на течении и анализ поведения платформы при разгоне/торможении. Особое внимание уделяется работе двигателя в условиях повышенной влажности и риску заливания гребных винтов или вентиляторов.

Ключевые методы испытаний

Тест статической плавучести: Нагрузка аппарата до критической массы с фиксацией крена и высоты бортов над водой. Проверка устойчивости при смещении центра тяжести.
Маневренность на прямой и виражах: Замер минимального радиуса разворота, оценка "проседания" юбки при резкой смене направления. Контроль реакций на рулевые импульсы.
Преодоление искусственной волны: Создание волн высотой 15-30 см для тестирования целостности подушки и дренажной системы. Фиксация максимального угла качки.

Параметр	Инструменты	Критерий успеха
Скорость на воде	GPS-логгер, тахометр	Отсутствие вибраций на пиковых оборотах
Просадка юбки	Видеосъемка с маркерами	Запас клиренса ≥ 40% от номинала
Брызгообразование	Высокоскоростная камера	Отсутствие попадания воды на вентилятор

Обязательный этап – экстренное торможение с 30 км/ч: замер дистанции остановки и оценка риска "нырка" носовой части. Все данные фиксируются в протокол с указанием температуры воды, силы ветра и состояния поверхности.

Особенности эксплуатации на болотистой местности

Болотистая местность представляет для вездеходов на воздушной подушке (ВП) одновременно и идеальную среду, и зону повышенного риска. Главное преимущество – независимость от состояния поверхности: ВП перемещается над водой, трясиной, кочками и густой растительностью, создавая "воздушную дорогу". Вес аппарата равномерно распределен по площади юбки, предотвращая продавливание даже самого зыбкого грунта.

Однако, именно специфика болот диктует ключевые особенности эксплуатации. Высокая влажность и абразивные свойства грязи ускоряют износ гибкого ограждения (юбки). Скрытые под водой коряги, камни или твердые кочки представляют серьезную опасность для целостности юбки при ударе. Необходим постоянный контроль зазора между юбкой и поверхностью для предотвращения зацепления или засасывания материала.

Ключевые аспекты эксплуатации на болоте

Успешное и безопасное использование самодельного ВП на болотах требует учета следующих моментов:

Контроль Зазора: Поддержание оптимального расстояния между юбкой и поверхностью критично. Слишком большой зазор ведет к потере подъемной силы и повышенному расходу топлива. Слишком малый – к риску зацепления юбки за кочки, корни или скрытые предметы, что может привести к разрыву или опрокидыванию.
Юбка - Главный Расходник: Гибкое ограждение подвержено интенсивному износу от контакта с водой, грязью, растительностью и абразивными частицами. На болотах вероятность повреждения о скрытые препятствия максимальна. Наличие запасных секций юбки и материалов/инструментов для оперативного ремонта в полевых условиях – обязательное требование.
Управляемость и Торможение: На водной глади болотных озер или топей управление осуществляется воздушными рулями. Эффективность рулей и торможения (реверсированием тяги или воздушными заслонками) резко падает при сильном боковом ветре. Тормозной путь на воде значительно длиннее, чем на суше.
Маневрирование среди препятствий: Пересечение участков с частыми кочками, кустами или деревьями требует от пилота высокого мастерства и постоянного внимания. Резкие маневры на скорости опасны из-за риска сноса и потери контроля. Необходимо учитывать инерцию аппарата.
Опасность Заболачивания Двигателя: При движении по мелководью или очень жидкой грязи существует риск забрызгивания работающего двигателя (особенно воздушного фильтра) водой и грязью, что может привести к его остановке. Требуется надежная защита воздухозаборников и электрики.
Вязкая Грязь: После остановки на очень вязком грунте юбка может "прилипнуть" или быть затянутой грязью, создавая значительное сопротивление при попытке тронуться. Требуется повышенная мощность двигателя на старте.

Сравнение влияния факторов на болоте:

Фактор	Влияние на Обычный Вездеход	Влияние на ВП
Вязкость Грунта / Глубина Топи	Высокий риск увязания, пробуксовки, повреждения ходовой	Минимальное влияние (движение над поверхностью)
Наличие Водной Поверхности	Препятствие, требующее обхода или спецсредств	Не препятствие, оптимальная среда для движения
Скрытые Подводные Препятствия	Риск повреждения днища, колес/гусениц	Высокий риск повреждения юбки при ударе
Кочки, Пни, Крупная Растительность	Препятствие, снижение скорости, риск повреждения	Преодолеваются на воздушной подушке, но требуют осторожного маневрирования из-за риска повреждения юбки

Эксплуатация самодельного ВП на болотах требует от пилота не только навыков управления, но и глубокого понимания принципов работы аппарата, постоянной готовности к ремонту юбки и тщательной оценки маршрута на предмет скрытых угроз.

Регулировка зазора юбки для разных поверхностей

Оптимальный зазор между нижней кромкой юбки вездехода на воздушной подушке и поверхностью напрямую влияет на ключевые характеристики аппарата: подъемную силу, экономичность расхода воздуха, скорость передвижения, проходимость и устойчивость. Этот зазор не является универсальной величиной и требует корректировки в зависимости от типа преодолеваемой поверхности для достижения максимальной эффективности.

Принцип регулировки основан на управлении величиной статического давления воздуха под куполом. Уменьшение зазора повышает давление и подъемную силу, но увеличивает трение юбки о поверхность и расход мощности двигателя. Увеличение зазора снижает давление и трение, повышая скорость, но уменьшает подъемную силу и ухудшает проходимость на неровностях. Цель – найти баланс, обеспечивающий достаточную высоту подъема при минимальных потерях воздуха и мощности.

Настройка под конкретные условия

Для разных типов поверхностей требуются различные подходы к регулировке зазора юбки:

Гладкие твердые поверхности (вода, лед, асфальт):
- Требуется минимальный зазор (обычно 5-15% от высоты юбки).
- Цель: максимальное статическое давление, высокая подъемная сила при минимальных утечках воздуха.
- Позволяет развивать высокие скорости и экономить топливо.
- Риск: Повышенное трение при контакте с волнами или неровностями льда.
Неровные, вязкие или сыпучие поверхности (болото, глубокий снег, кочковатое поле, песок):
- Требуется увеличенный зазор (обычно 15-30% от высоты юбки или более).
- Цель: снижение сопротивления юбки при контакте с препятствиями, улучшение проходимости по сложному рельефу.
- Позволяет юбке "огибать" неровности, снижая риск зацепления и повреждения.
- Риск: Большие потери воздуха, снижение подъемной силы, повышенный расход топлива.

На самодельных вездеходах реализуются различные механизмы регулировки:

Регулировочные стропы (шнуры): Наиболее простой способ. Шнуры, пропущенные через люверсы по краю юбки, стягивают или отпускают ее кромку, уменьшая или увеличивая зазор. Быстро, дешево, но требует остановки.
Навесные сегменты (дефлекторы, "юбочки"): Дополнительные гибкие полосы, крепящиеся поверх основной юбки. Укорачивают ее эффективную длину, уменьшая зазор. Легко монтируются/демонтируются.
Пневматические присоски (на больших аппаратах): Специальные карманы по периметру юбки, в которые подается воздух. Надуваясь, они приподнимают кромку юбки, увеличивая зазор. Сдуваясь – уменьшают его. Позволяет регулировать "на ходу".
Экраны внутри подушки: Жесткие или гибкие перегородки, устанавливаемые под куполом. Влияют на распределение давления и поток воздуха, косвенно регулируя поведение юбки и зазор в отдельных зонах.

Поверхность	Рекомендуемый зазор	Основная цель регулировки	Основной риск
Вода, Лед, Асфальт	Малый (5-15% высоты юбки)	Максимум подъемной силы, скорость, экономия	Повышенное трение/износ при неровностях
Глубокий снег, Болото	Средний (15-25% высоты юбки)	Баланс подъемной силы и проходимости	Потери воздуха, снижение подъемной силы
Очень кочковатая местность, Крупные препятствия	Большой (25%+ высоты юбки)	Максимальная проходимость, защита юбки	Значительные потери воздуха, высокий расход топлива

Ключевые рекомендации: Всегда начинайте тестирование с рекомендованного среднего зазора. Проводите пробные заезды на целевых поверхностях, наблюдая за поведением аппарата. Вносите изменения зазора малыми шагами (по 1-2 см за раз) и фиксируйте результаты. Помните, что увеличение зазора снижает давление подушке и может потребовать большей мощности двигателя для поддержания подъема. Идеальной настройки "на все случаи жизни" не существует; оптимальный зазор определяется конкретными условиями эксплуатации и является результатом практических испытаний и тонкой настройки.

Правовой статус самодельных СВП: требования и ограничения

Самодельные суда на воздушной подушке (СВП) в России подпадают под действие Кодекса внутреннего водного транспорта (КВВТ) и Постановления Правительства РФ № 497. Ключевое требование – обязательная государственная регистрация в ГИМС МЧС России для СВП массой от 200 кг или с двигателем мощнее 8 кВт. Эксплуатация незарегистрированных аппаратов запрещена.

Конструктор несет персональную ответственность за соответствие технических решений требованиям безопасности. Обязательной сертификации самодельные СВП не подлежат, однако при регистрации потребуется предоставить техническую документацию и подтверждение прохождения техосмотра. Эксплуатация разрешена только на акваториях, не относящихся к путям судоходства.

Основные правовые ограничения

Запрещено:

Использование на судоходных реках, озёрах и в морских портах
Перевозка пассажиров без лицензии на коммерческие перевозки
Выход на лёд водоёмов в период ледостава
Движение в природоохранных зонах без спецразрешения

Обязательные требования к конструкции:

Наличие бортовых огней и звукового сигнала
Укомплектованность спасательными жилетами по числу пассажиров
Установка глушителя на двигатель, снижающего шум до 75 дБ
Оборудование аварийного отключения вентилятора

Важно: Регистрация в ГИМС требует предоставления:

Паспорт конструктора	Техническое описание СВП
Квитанция об оплате пошлины	Акт технического освидетельствования

Эксплуатация СВП без судоводительского удостоверения категории "гидроцикл" или "маломерное судно" влечёт штраф до 2000 рублей. Нарушение правил плавания карается штрафом до 5000 рублей с изъятием аппарата.

Защита двигателя от воды и грязи

Двигатель вездехода на воздушной подушке (СВП) крайне уязвим к воздействию воды, грязи, песка и ила из-за близости к поверхности земли/воды в процессе движения. Попадание абразивных частиц в цилиндропоршневую группу или воду в систему зажигания/воздухозаборник гарантированно приводит к остановке силового агрегата и сложному ремонту в полевых условиях.

Отсутствие надежной защиты резко повышает риск гидроудара при контакте с волной или глубокой лужей, коррозии электрических контактов, забивания фильтров и радиатора. В грязевой среде перегрев неизбежен даже за короткий промежуток времени из-за облепления охлаждающих ребер цилиндров.

Ключевые методы защиты

Для самодельных СВП применяют комбинацию следующих решений:

Физические барьеры: Установка двигателя на приподнятой платформе внутри корпуса. Монтаж защитных кожухов из листового металла или композитов, закрывающих блок цилиндров и карбюратор/инжектор снизу и с боков. Обязателен грязеотражающий козырек перед шкивом коленвала.
Герметизация критичных узлов:
- Обработка высокотемпературным герметиком стыков кожуха, корпуса воздушного фильтра, крышки трамблера.
- Использование водоотталкивающих покрытий (WD-40, смазки-«жидкие ключи») на высоковольтных проводах, клеммах аккумулятора, разъемах датчиков.
Модификация систем: Перенос воздухозаборника в верхнюю часть корпуса (с установкой предварительного циклона-сепаратора). Замена штатного воздушного фильтра на масляный инерционный («бочонок» от грузовика или внедорожника). Защита выпускного коллектора термоэкраном.

Уязвимый узел	Способ защиты	Материалы/Примечания
Воздушный фильтр	Выносной заборник + масляный фильтр	Стальная труба, шланги, фильтр от ГАЗ-66
Электрика	Гидрофобная обработка + изоляция	Термоусадка, диэлектрическая смазка, силиконовые чехлы
Система охлаждения	Защитная сетка + принудительный обдув	Алюминиевая сетка, дополнительный вентилятор

Дополнительные меры: Установка дренажных отверстий в нижних точках кожуха для стока воды. Регулярная промывка двигателя и подкапотного пространства после эксплуатации на заболоченных участках. Обязательное наличие двойного троса аварийной остановки мотора при заливании водой.

Доработка серийных двигателей для СВП

Основная задача – адаптация мотора к экстремальным условиям работы: длительной работе на максимальных оборотах под высоким сопротивлением нагнетателя, повышенной влажности и риску гидроудара при контакте с водой. Требуется обеспечить стабильность характеристик и предотвратить перегрев, особенно критичный при воздушном охлаждении.

Ключевые направления модернизации включают доработку системы подачи топлива для увеличения производительности, перепрошивку ЭБУ (для инжекторных ДВС) или настройку карбюратора, а также усиление системы охлаждения. Обязательна установка надежного воздушного фильтра с влагозащитой и модернизация выхлопной системы для минимизации обратного давления.

Основные технические решения

Система впуска и фильтрации:

Замена штатного воздушного фильтра на маслонаполненный вариант с увеличенной площадью фильтрации (например, от мотоцикла или квадроцикла)
Установка влагоотделителя перед карбюратором/дросселем
Перенос точки забора воздуха в зону с минимальным риском захвата брызг

Топливная система:

Замена топливного насоса на высокопроизводительный (особенно для инжекторов)
Увеличение пропускной способности топливных магистралей
Монтаж дополнительного охлаждающего экрана на бак

Охлаждение: Для двигателей с воздушным охлаждением критично:

Добавление принудительного обдува вентилятором с отдельным приводом
Монтаж тепловых экранов на выпускной тракт
Нанесение керамического теплоизоляционного покрытия на ГБЦ

Параметр доработки	Ожидаемый эффект	Риски
Повышение степени сжатия	Рост мощности на 10-15%	Детонация, перегрев
Установка турбокомпрессора	Мощность +40-60%	Сложность интеграции, ресурс
Облегчение маховика	Улучшение приемистости	Вибрации на низких оборотах

Электроника: Для инжекторных моторов обязательна калибровка прошивки под высокие нагрузки и установка датчика детонации. На карбюраторных – замена жиклеров на увеличенные и регулировка поплавковой камеры против переливов при кренах.

Важно: Все доработки требуют последующих стендовых и ходовых испытаний с контролем температуры выхлопа, давления масла и AFR (соотношения воздух/топливо). Особое внимание уделяется защите от коррозии – обработка контактов и крепежа гидрофобными составами.

Бюджетные материалы для корпуса: фанера, пластик, алюминий

Фанера остаётся самым доступным вариантом для новичков благодаря низкой стоимости и простоте обработки. Её легко резать электролобзиком, скреплять саморезами и клеем, а при грамотной пропитке олифой или эпоксидной смолой она устойчива к влаге и деформациям. Однако даже усиленная фанера уступает металлу и пластику в долговечности при активной эксплуатации на пересечённой местности.

Пластики типа ПВХ, полипропилена или ABS-листов сочетают малый вес с абсолютной коррозионной стойкостью, что критично для контакта с водой и грязью. Для сборки не требуется сварка – детали соединяются вытяжными заклёпками или клеем-герметиком, но сложность самостоятельного формования крупных деталей ограничивает конструктивную гибкость. Требуется тщательный расчёт жёсткости: без рёбер жёсткости тонкий пластик вибрирует на высоких скоростях.

Ключевые особенности материалов

Алюминиевые сплавы (чаще АМг/Д16т) – оптимальный баланс прочности и веса. Листы 1.5-3 мм гнутся на простых самодельных станках, а соединение заклёпками доступно в гаражных условиях. Обязательна защита стыков герметиком от электрохимической коррозии. Стоимость выше фанеры, но ресурс и ремонтопригодность оправдывают вложения для долговечных моделей.

Фанера: требует послойного армирования эпоксидкой в зонах нагрузки
Пластик: чувствителен к точечным ударам – обязателен подложечный демпфер
Алюминий: критична точность раскроя – ошибки ведут к перерасходу материала

Материал	Вес (кг/м² при толщине 4мм)	Стойкость к воде	Сложность ремонта
Фанера	3.2	Средняя*	Низкая
Пластик (ПВХ)	1.8	Высокая	Средняя
Алюминий	4.3	Абсолютная	Высокая

*При условии пропитки влагозащитными составами. Неармированная фанера расслаивается за 2-3 сезона.

Расчёт расхода топлива для маршрутов

Точное определение расхода топлива для самодельных вездеходов на воздушной подушке (СВП) критично из-за ограниченной ёмкости баков и вариативности условий эксплуатации. Основная формула для маршрута: Общий расход (л) = Расход на км × Длина маршрута (км), где ключевым параметром является удельное потребление горючего на километр пути.

Удельный расход зависит от конструкции аппарата и внешних факторов:

Мощность силовой установки: Двигатели 40-70 л.с. потребляют 6-15 л/ч в режиме висения
Масса платформы и груза: Каждые +100 кг увеличивают расход на 10-15%
Состояние поверхности: Лёд/асфальт – минимальный расход, высокая трава/болото – +20-40%
Скорость и ветер: Оптимум 40-60 км/ч, встречный ветер свыше 10 м/с добавляет 25% расхода

Практические методы расчёта

Эмпирические замеры: Проведите контрольный пробег на 10-15 км в типовых условиях, зафиксировав израсходованное топливо. Рассчитайте базовый показатель л/км.
Корректировка по условиям: Примените коэффициенты для сложного рельефа или поверхностей:

Поверхность Коэффициент

Гладкий лёд/асфальт 1.0

Укатанный снег 1.2

Мелкая вода 1.3

Заросшее болото 1.6
Резерв на непредвиденные случаи: Добавьте 30-40% к расчётному объёму для компенсации:
- Изменений погоды
- Ошибок навигации
- Потери давления в юбке

Пример: При базовом расходе 1.2 л/км и маршруте 50 км по болоту: 1.2 × 50 × 1.6 (коэф. болота) = 96 л. С запасом 30%: 96 × 1.3 = 124.8 л. Обязательно учитывайте паспортную дальность хода вашей модели и реальную грузоподъёмность.

Система аварийного сброса давления

Система аварийного сброса давления (САСД) критична для безопасности при эксплуатации самодельных вездеходов на воздушной подушке (СВП). Она предотвращает разрушение гибкого ограждения (юбки) или корпуса при резком росте давления воздушной подушки, вызванном внезапной разгерметизацией, ударом о препятствие или отказом двигателя.

Принцип работы основан на автоматическом открытии клапанов или срывных панелей при превышении заданного порога давления внутри подушки. Это позволяет быстро стравить избыточный воздух, стабилизировать СВП и избежать опрокидывания или повреждения конструкции.

Ключевые компоненты и требования

Эффективная САСД для самодельных СВП должна включать:

Дублирующие клапаны: Не менее двух независимых устройств сброса на разных участках юбки.
Быстродействующие механизмы: Мембранные клапаны или заслонки со слабыми срывными элементами (резинки, пластиковые крепления).
Коррозионная стойкость: Материалы, устойчивые к влаге и вибрациям (алюминий, нержавеющая сталь).

Расчет параметров сброса производится исходя из:

Максимального рабочего давления подушки (обычно 150–300 Па для СВП).
Производительности нагнетателей (объем воздуха в м³/мин).
Допустимого времени срабатывания (<1 сек).

Тип клапана	Преимущества	Недостатки
Лепестковый (тканевый)	Простота, ремонтопригодность	Низкая точность срабатывания
Пружинный мембранный	Точная настройка давления	Загрязнение механизма
Срывная панель	Мгновенное открытие	Требует замены после активации

Важно! Испытания САСД проводятся под нагрузкой: искусственно создается избыточное давление с контролем скорости сброса и устойчивости аппарата. Регулярная проверка клапанов (чистка, тест на подвижность) обязательна перед каждым выездом.

Пайка и сварка узлов каркаса

При сборке каркаса вездехода на воздушной подушке критически важно обеспечить жёсткость соединений. Для алюминиевых сплавов чаще применяют аргонодуговую сварку (TIG), гарантирующую отсутствие пор и глубокий провар. Стальные элементы каркаса варят полуавтоматом (MIG/MAG) с использованием защитного газа – это ускоряет процесс и обеспечивает прочный шов. Все сварные стыки необходимо зачищать от шлака и контролировать на отсутствие трещин визуально или методом цветной дефектоскопии.

Пайка востребована для соединения тонкостенных труб (менее 1,5 мм) и крепления электрооборудования. Медные токопроводящие элементы паяют твёрдыми припоями (тип ПСр-72) с флюсом на основе буры. Алюминиевые детали требуют специализированных флюсов (например, Ф64А) и низкотемпературных припоев для предотвращения коробления. После пайки остатки флюса обязательно удаляют щёткой с мыльным раствором во избежание коррозии.

Ключевые этапы и контроль качества

Подготовка кромок: торцы труб зачищают до металлического блеска, обезжиривают ацетоном.
Прихватка: фиксация узлов точечными швами перед окончательной проваркой.
Терморежим: для стали – 180-220 А, для алюминия – 90-150 А в зависимости от толщины.
Деформации: компенсируют жёстким креплением заготовок в кондукторах.

Материал	Метод соединения	Дополнительная обработка
Сталь (до 3 мм)	MIG-сварка	Грунтование швов
Алюминий (трубы)	TIG-сварка	Анодное оксидирование
Медная проводка	Пайка оловом	Термоусадка изоляции

Важно: силовые узлы (крепление двигателя, подвески вентилятора) усиливают накладными косынками. Каждый шов проверяют на ударную нагрузку – молотком по наковальне через прокладку. Трещины или отслоения недопустимы.

Установка сидений и органов управления

Монтаж сиденья водителя начинается с определения оптимальной точки центра масс аппарата. Кресло жестко крепится к каркасу через амортизаторы (резиновые подушки или пружины) для гашения вибраций от двигателя. Используются влагостойкие материалы (плотный ПВХ, неопрен) с обязательной боковой поддержкой, предотвращающей смещение водителя при кренах. Высота установки обеспечивает прямой обзор минимум 5 метров перед юбкой.

Органы управления монтируются на регулируемой консоли в зоне естественного охвата рук (30-50 см от груди). Основные элементы: штурвал рулевых заслонок, рычаг управления оборотами двигателя и кнопка аварийного сброса давления. Все тяги и тросы прокладываются в защитных гофрах с фиксацией через каждые 40 см, исключая провисание и контакт с подвижными частями подушки.

Компоновка системы управления

Рулевое управление: Алюминиевая или стальная рулевая колонка с шарикоподшипниками, соединенная тросовой системой Bowden с поворотными заслонками. Угол отклонения руля - не более 45° в каждую сторону.
Регулировка тяги: Рычаг газа с фиксатором положения на подлокотнике, связанный жесткой тягой с карбюратором. Обязательна пружина возврата в холостой ход.
Аварийные системы: Красная грибовидная кнопка STOP на рулевой ступице, размыкающая цепь зажигания. Ручной клапан сброса воздуха с выведенной в кабину рукояткой.

Элемент	Тип крепления	Критерии проверки
Педали (если есть)	Шарнирное на оси с пыльниками	Ход без заеданий, зазор от пола 12-15 см
Приборная панель	Виброизолированная платформа	Обязательные приборы: тахометр, манометр подушки
Разъемы проводки	Влагозащищенные IP67	Цветовая маркировка проводов

Перед эксплуатацией проверяют синхронность отклонения рулевых заслонок при полном повороте штурвала и отсутствие самопроизвольного смещения рычага газа. Все элементы дублируются фиксаторами (контргайки, шплинты), а зоны контакта с телом оператора (рукоятки, подлокотники) оснащаются противоскользящим покрытием.

Дефектовка после зимнего хранения

Тщательно осмотрите корпус вездехода на предмет трещин, расслоений и деформаций, особенно в зонах креплений двигателя и вентилятора. Проверьте целостность гибкого ограждения (юбки): ищите порезы, пересушенные участки, ослабление крепежа или отслоение от рамы. Уделите внимание местам контакта с абразивами и льдом.

Проведите диагностику силовой установки: снимите свечи зажигания, проверьте наличие коррозии на контактах, осмотрите карбюратор на следы застаревшего топлива. Прокачайте топливную систему, замените фильтры и горючее. Контролируйте состояние ремней привода вентилятора и воздушного винта – ищите расслоения, трещины или изменение геометрии.

Ключевые узлы для проверки

Двигатель:
- Компрессия в цилиндрах
- Работа стартера и свечей
- Целостность патрубков охлаждения
Воздушная система:
- Лопасти вентилятора (сколы, дисбаланс)
- Герметичность воздуховодов
- Работа заслонок управления
Электрика:
- Окисление клемм АКБ
- Изоляция проводов (грызуны, перетирания)
- Коррозия разъемов датчиков

Узел	Типовые дефекты	Метод выявления
Подшипники валов	Закисание, люфт	Проворот вручную, прослушивание стетоскопом
Резьбовые соединения	Коррозия, срыв резьбы	Визуальный осмотр, протяжка динамометрическим ключом
Топливный бак	Конденсат, остатки старого топлива	Слив остатков, проверка магнитом на металлическую стружку

Обязательно проверьте герметичность воздушной подушки: запустите двигатель на минимальных оборотах и пройдитесь с мыльным раствором по швам днища. Ищите пузыри в зонах стыков секций юбки и вокруг смотровых люков. Игнорирование микротрещин приведет к потере давления на ходу.

Протестируйте систему управления – ход рулевых тяг и реакцию элеронов. Замените гидравлическую жидкость при наличии помутнения или воды в бачке. После дефектовки выполните пробный запуск на 5-10 минут без нагрузки, контролируя вибрации и температуру узлов.

Модернизация подушек безопасности юбки

Ключевой задачей модернизации является повышение герметичности юбки для минимизации утечек воздуха. Это достигается оптимизацией геометрии сегментов подушки: увеличение угла наклона гибких элементов к поверхности и применение клиновидного профиля в нижней части. Дополнительно усиливается система подпора воздушной струи за счет перераспределения выходных отверстий вентиляторов, направляющих основной поток вдоль периметра купола.

Материал юбки заменяется на многослойные композиты типа армированного ПВХ или полиэстера с полиуретановым покрытием, повышающие износостойкость при контакте с абразивами. Для защиты уязвимых зон (особенно в носовой части и на стыках) внедряются съемные усиливающие накладки из термостойкого капрона. Параллельно модернизируется крепежная система: вместо точечных соединений используются эластичные ленты, равномерно распределяющие нагрузку по всему корпусу платформы.

Технологические решения

Применяются следующие конструктивные усовершенствования:

Секционирование подушки с независимыми камерами для локализации повреждений
Встроенные эжекторные каналы по внутреннему контуру, стабилизирующие воздушный клин
Автоматические клапаны подкачки для компенсации естественной утечки при нагрузках

Параметр	Базовая версия	Модернизированная
Высота воздушной прослойки	8-12 см	15-18 см
Сопротивление на разрыв	30 кгс/см	55 кгс/см
Ресурс (ч/эксплуатации)	80-120	250+

Для сложных ландшафтов разрабатываются гибридные юбки с комбинированными секциями: центральная часть изготавливается из жесткого вспененного полиэтилена для сохранения формы, а боковые элементы – из эластичных материалов для огибания препятствий. Обязательным этапом является балансировка давления через ресиверы с регуляторами потока, синхронизированными с оборотами двигателя.

Ремонт пробоев гибкого ограждения в полевых условиях

Пробои в юбке вездехода на воздушной подушке критично снижают давление в подушке, ухудшают проходимость и увеличивают расход топлива. Оперативное восстановление целостности гибкого ограждения позволяет продолжить эксплуатацию техники без возврата на базу.

Для экстренного ремонта применяют комплекты полевого восстановления, включающие армированные латки, клеи-герметики и инструменты. Работы проводят на очищенной ровной площадке при температуре выше +5°C, избегая ветра и осадков для обеспечения адгезии материалов.

Технология ремонта

Подготовка поверхности: Обезжирьте область вокруг пробоя ацетоном. Зачистите повреждение наждачной бумагой (зона +5 см от края разрыва). Удалите пыль сухой тканью.
Грунтовка: Нанесите тонкий слой праймера из ремкомплекта кистью. Выдержите 10-15 минут до образования липкого слоя.
Установка латки:
- Вырежьте заплату из усиленной ткани на 30-40% больше размера пробоя
- Нанесите клей-герметик толстым слоем на латку и ремонтируемую зону
- Плотно прижмите заплату к ограждению, разглаживая от центра к краям
Фиксация: Придавите латку грузом (доска + кирпичи) на 2-4 часа. Избегайте смещений при монтаже.

Альтернативные методы при отсутствии ремкомплекта

Материал	Способ применения	Эффективность
Пластырь с клеевым слоем	Наклеить в 2-3 слоя с перехлестом	Временное решение (до 2 часов)
Брезент + эпоксидка	Пропитать ткань смолой, прижать до полимеризации	Средняя (требует 12 часов сушки)
Хомут + резина	Закрыть пробой резиновой прокладкой, стянуть хомутами	Только для небольших разрывов

Важно: Отремонтированные участки проверяют на герметичность при минимальном рабочем давлении перед эксплуатацией. Латку усиливают дополнительным слоем клея по периметру через 24 часа для увеличения срока службы ремонта.

Самодельный пульт управления двигателями

Пульт управления для самодельного СВП является критически важным узлом, обеспечивающим безопасное и точное регулирование тяги маршевых и нагнетательных двигателей. Его конструкция должна учитывать специфику работы в условиях вибрации, влаги и необходимости быстрого реагирования оператора. Основные функции включают независимое управление оборотами каждого двигателя, аварийное отключение и контроль ключевых параметров системы.

Эргономика и надежность компонентов – приоритет при проектировании. Часто используется модульный подход: силовая электроника размещается в защищенном корпусе рядом с двигателями, а в рукоятке оператора остаются только органы управления с низковольтными сигнальными проводами. Это снижает риски короткого замыкания и потери контроля при повреждении кабелей.

Ключевые компоненты пульта

Ручки газа: Двух- или трехканальные потенциометры/электронные дроссели с возвратной пружиной. Для нагнетателя часто применяют фиксатор оборотов.
Аварийный выключатель: Кнопка мгновенного глушения всех двигателей, дублированная на корпусе и рукоятке.
Система сигнализации: Светодиоды или звуковая индикация перегрева, низкого напряжения АКБ, срабатывания защиты.
Защитные кожухи: Герметичные корпуса для плат и разъемов из ударопрочного пластика с резиновыми уплотнителями.

Тип управления	Преимущества	Недостатки
Аналоговое (потенциометры)	Простота схемы, ремонтопригодность	Чувствительность к помехам, износ контактов
Цифровое (Arduino/Raspberry Pi)	Гибкость настроек, расширенная диагностика	Требует стабильного питания, сложнее в прошивке

Важные аспекты монтажа: Кабельные линии между пультом и двигателями прокладываются в гофротрубе с запасом длины на вибрацию. Силовые и сигнальные провода разделяются во избежание наводок. Обязательно тестирование на:

Плавность хода ручек газа без "мертвых зон"
Срабатывание аварийного стопа за время ≤0.5 сек
Устойчивость к обрывам проводов (замыкание на "ноль" при обрыве)

Использование готовых ESC-контроллеров для электродвигателей или микропроцессорных решений для ДВС существенно повышает точность регулирования, но требует понимания принципов калибровки и защиты от перегрузок.

Оптимизация конструкции для ледовых поверхностей

Основной упор делается на снижение силы трения между юбкой и льдом, что требует использования гладких износостойких материалов типа полиэтилена высокой плотности или нейлона с тефлоновым покрытием. Тщательная балансировка платформы критична для предотвращения перекоса и локального контакта с поверхностью, особенно на неровном льду с торосами. Толщина воздушной подушки регулируется увеличением мощности вентилятора или оптимизацией формы сопел для создания стабильного клина даже при температурах ниже -30°C.

Управляемость усиливается за счет раздельных рулевых заслонок с увеличенной площадью, позволяющих эффективно маневрировать на скользкой поверхности. Для предотвращения заносов на виражах интегрируют гироскопические стабилизаторы или автоматические системы коррекции тяги. Обязательно дублирование критических узлов управления и применение морозоустойчивых уплотнений во всех пневматических контурах, исключающих обледенение механизмов при высокой влажности.

Ключевые доработки для ледового режима

Юбка: двухслойная конструкция с армированным нижним краем и антиадгезионным покрытием
Днище: плоский профиль с продольными килями для курсовой устойчивости
Двигатель: предпусковой подогрев и термоизоляция впускного тракта

Элемент	Проблема на льду	Решение
Вентилятор	Обледенение лопастей	Обогреваемые композитные лопасти
Тяговые двигатели	Пробуксовка	Широкие грунтозацепы с шипами
Подвеска сидений	Вибрация на насте	Гидравлические демпферы с подогревом

Расчет давления в подушке для минимального проседания на рыхлом снегу
Установка ледовых шипов на рулевые поверхности
Тестирование прочности юбки при контакте с острыми кромками торосов

Ошибки новичков при сборке СВП

Новички часто недооценивают сложность проектирования и сборки самодельных вездеходов на воздушной подушке, что приводит к критическим просчетам. Игнорирование базовых физических принципов работы СВП и спешка на этапе расчетов становятся главными причинами неудач.

Типичные ошибки проявляются на всех этапах: от выбора материалов до испытаний готовой конструкции. Эти недочеты не только снижают эффективность аппарата, но и создают реальные риски для безопасности оператора.

Распространенные технические недочеты

Ошибка	Последствие	Решение
Неправильный расчет подъемной силы	Аппарат не отрывается от поверхности или имеет крайне низкую грузоподъемность	Точный расчет площади юбки и мощности вентилятора с запасом 20-30%
Ошибки в геометрии юбки	Быстрый износ материала, потеря давления, неустойчивость	Использовать сегментную конструкцию с перекрытием полотен и армированием стыков
Перетяжеление каркаса	Повышенный расход топлива, снижение маневренности	Применять облегченные композитные материалы (сэндвич-панели, алюминиевые сплавы)
Отсутствие системы управления креном	Опрокидывание на поворотах, опасность для пилота	Установка рулевых плоскостей или раздельных воздушных потоков

Дополнительные недочеты в реализации:

Экономия на вентиляторах – использование непрофильных автомобильных кулеров вместо осевых высоконапорных моделей
Неправильная центровка – смещение центра тяжести вперед/назад, приводящее к «клеванию» или задиранию носа
Герметизация стыков – игнорирование утечек воздуха в зонах крепления юбки к платформе

Критично важные аспекты безопасности:

Защита двигателя от водяных брызг – отсутствие кожухов приводит к короткому замыканию
Аварийный останов подъемного вентилятора – блокировка потока при опрокидывании
Тестирование только на открытых водоемах – первые запуски проводить вдали от деревьев и строений

Использование компьютерного моделирования при проектировании

Компьютерное моделирование стало незаменимым инструментом при проектировании вездеходов на воздушной подушке (СВП), особенно для энтузиастов, создающих самодельные конструкции. Оно позволяет виртуально протестировать множество параметров и вариантов исполнения до этапа физической сборки, что критически важно при ограниченных ресурсах и необходимости минимизировать ошибки.

Переход от теоретических расчетов и эскизов к цифровым моделям дает возможность глубоко проанализировать сложные взаимосвязи аэродинамических, прочностных и динамических характеристик будущей машины. Это особенно ценно для оптимизации формы корпуса и юбки, распределения масс и выбора силовой установки, напрямую влияющих на эффективность создания воздушной подушки и управляемость.

Ключевые аспекты моделирования для самодельных СВП

Расчет подъемной силы и аэродинамики: CFD-моделирование (Computational Fluid Dynamics) применяется для анализа потока воздуха под юбкой и вокруг корпуса. Это позволяет точно определить:

Необходимую мощность двигателя для создания требуемой подъемной силы при разных нагрузках.
Оптимальную форму сопел, вентилятора и воздуховодов для минимизации потерь давления и максимизации КПД системы нагнетания.
Распределение давления под юбкой, что критично для оценки стабильности подушки и предотвращения эффекта "прилипания" к поверхности.
Аэродинамическое сопротивление корпуса на ходу.

Анализ прочности и жесткости конструкции: Метод конечных элементов (FEA) используется для проверки:

Напряжений и деформаций в ключевых узлах: крепления двигателя, вентилятора, подвески рулевых устройств, точек крепления юбки, силового каркаса кузова.
Устойчивости к статическим и динамическим нагрузкам, возникающим при движении по пересеченной местности, ударах о препятствия, посадке на воду/землю.
Целесообразности использования доступных материалов (фанера, стеклопластик, алюминиевые профили, стальные трубы) для различных элементов конструкции.

Динамика и управляемость: Мультифизическое моделирование помогает оценить:

Устойчивость СВП при движении, разгоне, торможении, поворотах на разных скоростях и типах поверхности.
Поведение при крене и дифферентации, влияние центра тяжести на стабильность.
Эффективность рулевых устройств (воздушные рули, дефлекторы тяги).
Вибрационные характеристики, вызванные работой двигателя, вентилятора и взаимодействием с неровностями.

Оптимизация формы и компоновки: Моделирование позволяет быстро проитерировать множество вариантов:

Геометрии корпуса для снижения аэродинамического сопротивления и улучшения обтекаемости.
Внутренней компоновки для оптимального размещения двигателя, топливного бака, систем управления, пассажиров/груза с целью достижения правильного распределения веса.
Конструкции юбки (сегментной, сопловой и т.д.) для баланса между высотой подъема, стабильностью подушки, проходимостью и управляемостью.

Программное обеспечение: Для проектирования самодельных СВП часто используются как коммерческие (ANSYS, SolidWorks Simulation, COMSOL), так и открытые/бесплатные пакеты (OpenFOAM - CFD, CalculiX, Code_Aster - FEA, Gazebo, Adams для динамики). Их выбор зависит от сложности решаемой задачи и доступности.

Область моделирования	Цель для самодельного СВП	Типичное ПО
CFD (Аэродинамика, потоки)	Расчет подъемной силы, оптимизация вентилятора и юбки, анализ устойчивости подушки	OpenFOAM, ANSYS Fluent, SimScale
FEA (Прочность, жесткость)	Проверка узлов на прочность, оптимизация веса конструкции, выбор материалов	CalculiX, Code_Aster, ANSYS Mechanical, SolidWorks Simulation
Мультибоди-динамика	Анализ управляемости, устойчивости, кинематики подвески рулей	Adams, Simpack, Gazebo

Преимущества для создателей самоделок: Моделирование существенно снижает риски и затраты. Оно позволяет избежать дорогостоящих переделок и неудач на этапе испытаний прототипа, предсказать поведение машины в сложных условиях, оптимизировать конструкцию под доступные материалы и компоненты, а также получить уверенность в жизнеспособности проекта до начала трудоемкой сборки.

Список источников

При подготовке материалов о вездеходах на воздушной подушке и самодельных конструкциях использовались специализированные технические источники, обеспечивающие достоверность инженерных данных и практических рекомендаций.

Особое внимание уделялось ресурсам, содержащим детальные схемы, расчеты параметров воздушной подушки, анализ материалов для самостоятельной сборки и реальный опыт энтузиастов.

Монография «Конструирование амфибийных аппаратов на воздушной подушке» (авторский коллектив под ред. В.С. Козлова)
Специализированный журнал «Техника – молодежи»:
- Архивные выпуски 1980-1990 гг. (рубрика «Самодельные СВП»)
- Статья «Кухонный вездеход: СВП из подручных материалов» (№7, 2021)
Патентные описания РФ:
- №RU 2452584 «Устройство формирования воздушной подушки»
- №RU 2109687 «Самодельный вездеход-амфибия»
Форумные ветки «Самодельные СВП» на порталах:
- Hoverclub.ru (раздел «Технологии и чертежи»)
- Drive2.ru (сообщество «Экспериментальные транспорт»)
Видеоархивы канала «СВП своими руками»:
- Цикл роликов «Испытания самодельных юбок»
- Руководство «Выбор двигателя для компактного СВП»
Учебное пособие «Основы аэродинамики судов на воздушной подушке» (С.П. Коршунов, МГТУ им. Баумана)

Поверхность	Коэффициент
Гладкий лёд/асфальт	1.0
Укатанный снег	1.2
Мелкая вода	1.3
Заросшее болото	1.6
