Повышение клиренса Шкода Рапид своими руками

Статья обновлена: 18.08.2025

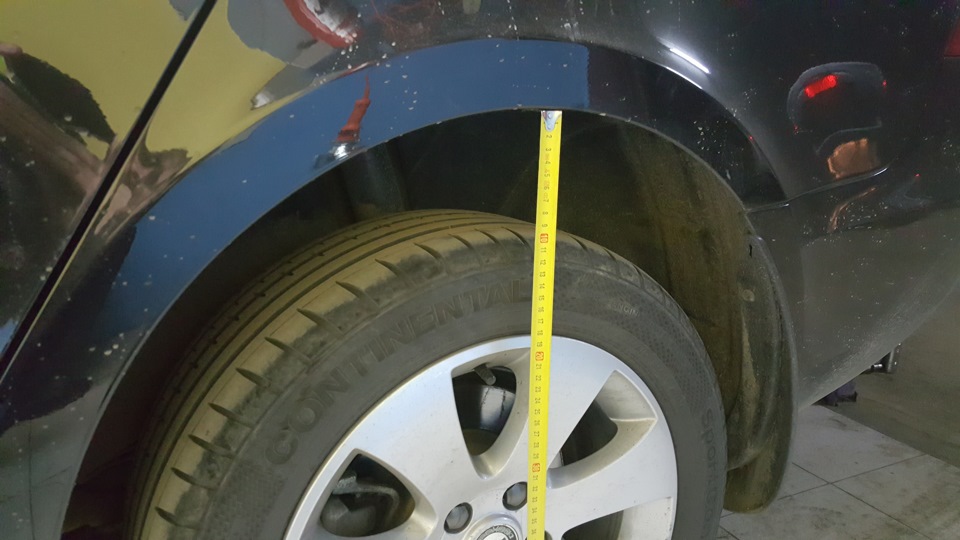

Клиренс Škoda Rapid часто вызывает вопросы у владельцев при эксплуатации на сложных дорогах России. Невысокая посадка повышает риск повреждения элементов днища на неровностях, снежных накатах или грунтовых участках. Увеличение дорожного просвета – практичное решение для улучшения проходимости и комфорта.

В этом руководстве рассмотрим рабочие методы самостоятельного подъема подвески без обращения в сервис. Вы узнаете о доступных технических решениях, их особенностях и ключевых нюансах монтажа. Все способы подходят для модификаций Rapid с разными типами шасси.

Подготовка инструментов и материалов для самостоятельной работы

Качественная подготовка оборудования и расходников – ключевой этап безопасного поднятия клиренса Шкода Рапид. Отсутствие нужного инструмента в процессе работы приведёт к простоям и риску повреждения узлов автомобиля. Все компоненты следует проверить на совместимость с моделью и годом выпуска вашего авто.

Соберите материалы в чистом, хорошо освещённом помещении с ровным полом – это упростит поиск и предотвратит потерю мелких деталей. Убедитесь в исправности электроинструментов и наличии запасных элементов питания. Рассортируйте комплектующие по группам: крепёж, проставки, вспомогательные жидкости.

Необходимый комплект

Набор автомобильных ключей: торцевые головки (17-19 мм), трещоточный вороток, динамометрический ключ
Специализированный инструмент: съёмник пружин стоек, домкрат (2 шт.), страховочные подставки
Расходные материалы: проставки из алюминия или полиуретана (перед/зад), WD-40, медная смазка, новые болты
Контрольно-измерительные: штангенциркуль, рулетка, уровень, монтажная линейка
Вспомогательное оборудование: переносная лампа, ветошь, щётка по металлу, защитные очки

Тип проставки	Требуемая толщина (мм)	Кол-во болтов
Передние стойки	25-30	4 шт. (М12×1.5)
Задние пружины	30-40	4 шт. (М10×1.25)

Внимание: длину новых болтов рассчитывайте по формуле: толщина проставки + заводская длина крепежа. Обязательно сверьтесь с технической документацией к проставкам перед покупкой. Для моделей Рапид после 2017 года потребуется дополнительная калибровка датчиков АБС после установки.

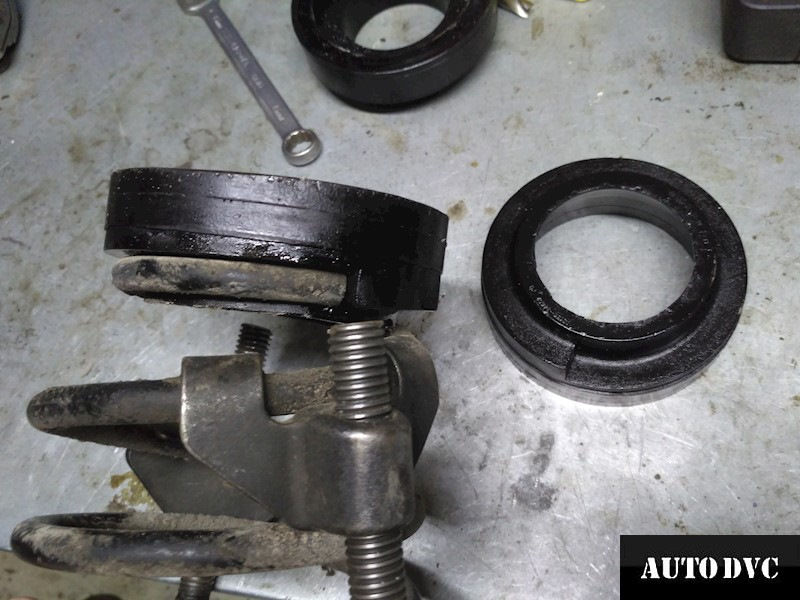

Установка полиуретановых проставок в переднюю подвеску

Подготовьте автомобиль: установите на ровную площадку, зафиксируйте противооткатными башмаками, снимите колеса. Очистите стойки от грязи, обработайте резьбовые соединения проникающей смазкой для предотвращения закисания.

Открутите гайку штока амортизатора, используя торцевой ключ и удерживая шток шестигранником. Снимите стаканы подвески и штатные резиновые опоры, аккуратно демонтируйте пружины стяжками. Проверьте состояние всех элементов перед сборкой.

Технология монтажа

Сборка конструкции выполняется в последовательности:

Установите нижнюю полиуретановую проставку на посадочное место стакана
Смонтируйте штатную резиновую подушку поверх проставки
Добавьте верхнюю проставку под опорный подшипник
Повторно соберите узел в обратном порядке

При затяжке гайки штока используйте динамометрический ключ с усилием 45-50 Н·м – превышение момента повредит подшипник. Проверьте отсутствие перекосов проставок перед установкой колес.

Параметр	Штатная подвеска	С проставками 15 мм
Клиренс	138 мм	153 мм
Угол въезда	14.8°	16.2°

Важно: после установки обязательна проверка углов развала-схождения. Полиуретановые вставки увеличивают жесткость отбоя, что может усилить вибрации на неровностях.

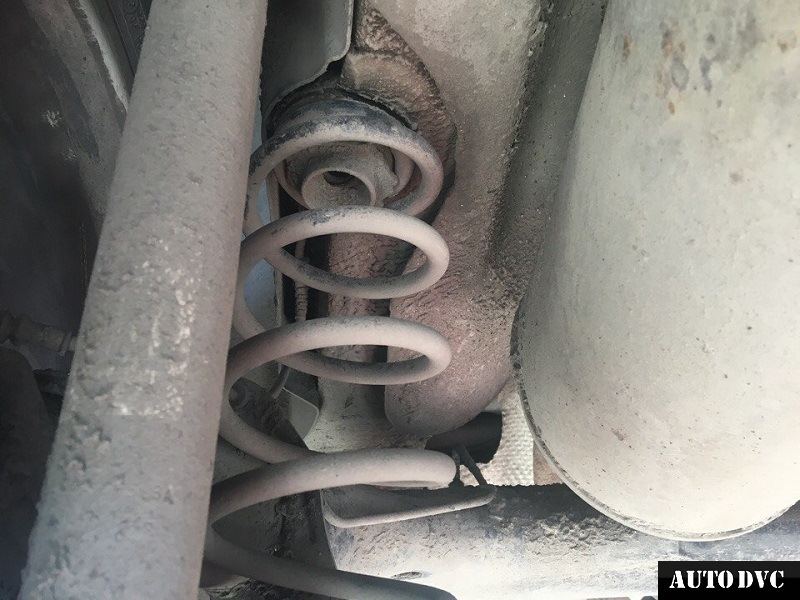

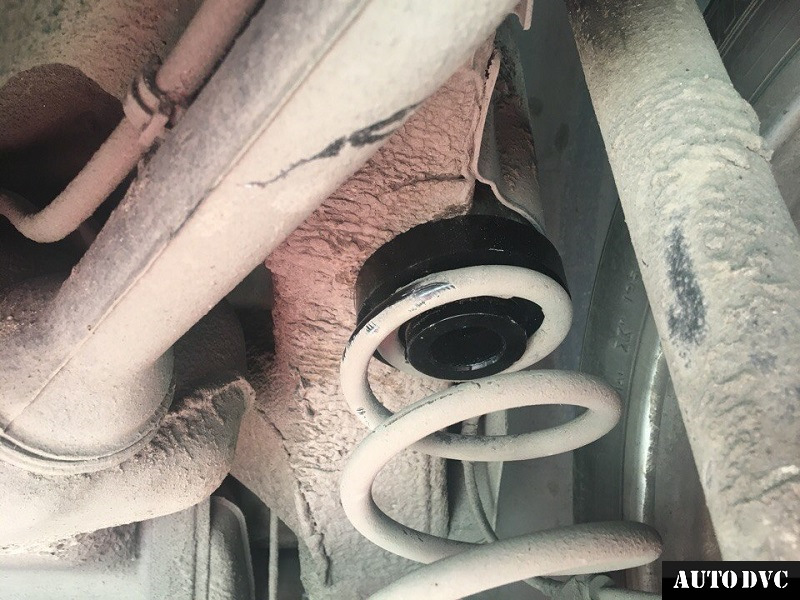

Монтаж межвитковых вставок в задние пружины

Подготовьте автомобиль к работе, установив его на ровную площадку и зафиксировав передние колеса противооткатными упорами. Убедитесь, что у вас есть необходимые инструменты: домкрат, страховочные подставки («козлы»), набор ключей, съемник для пружин и сами полиуретановые или резиновые межвитковые вставки, соответствующие диаметру витков пружин вашего Škoda Rapid.

Демонтируйте задние колеса, последовательно поддомкрачивая каждую сторону и устанавливая страховочные подставки под пороги в штатных точках подъема. Снизьте нагрузку на пружины, ослабив болты крепления задних амортизаторов в нижней части и отсоединив тормозной шланг от кронштейна кузова для предотвраствия натяжения.

Пошаговая установка вставок

Сожмите пружину специальным съемником, вставив лапы инструмента между соседними витками в верхней и нижней частях. Проворачивайте гайки съемника равномерно до появления зазора 3-5 см между витками.
Очистите витки пружины металлической щеткой от грязи и коррозии. Обработайте посадочные зоны силиконовой смазкой для облегчения монтажа вставок и предотвращения скрипов.
Установите вставки в центральные промежутки между витками (обычно 2-3 штуки на пружину), начиная с середины. Вращательным движением вдавливайте их до плотной посадки по всей окружности витка. Убедитесь, что вставки не перекошены и не выступают за контур пружины.
Плавно отпустите съемник, контролируя равномерное распределение нагрузки. Проверьте надежность фиксации вставок: они не должны смещаться при ручном прокручивании.

Важные нюансы: Используйте только сертифицированные вставки толщиной 10-15 мм – чрезмерное увеличение высоты нарушит геометрию подвески. После монтажа обязательно проверьте угол установки задних колес на стенде развала-схождения. Учтите, что жесткость подвески возрастет, а ход сжатия пружин уменьшится.

Параметр	До установки	После установки
Клиренс (задняя ось)	140-145 мм	150-160 мм
Жесткость пружин	Стандартная	Увеличена на 10-15%

Избегайте перегрузки багажника свыше допустимых значений – это может привести к выпадению вставок при полном сжатии подвески. Первые 200-300 км избегайте резких маневров и проверяйте отсутствие посторонних шумов в области задних колесных арок.

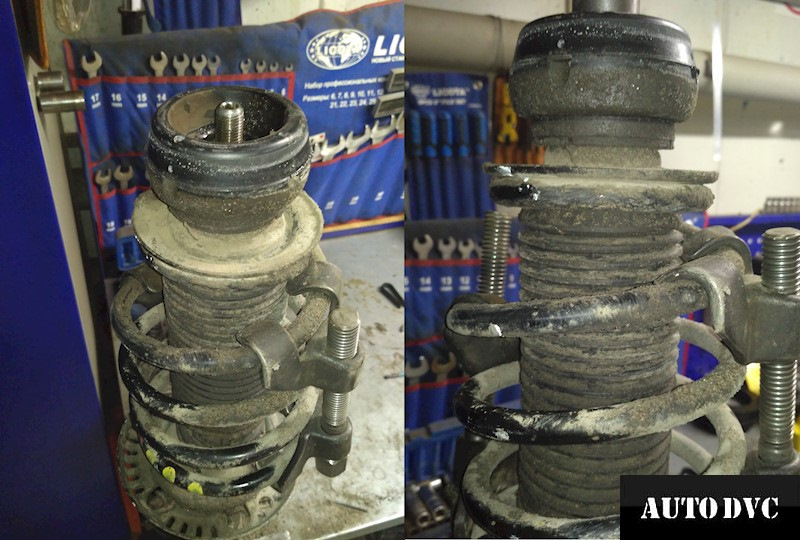

Замена стандартных пружин на усиленные версии с большим ходом

Замена заводских пружин на усиленные с увеличенным ходом – технически сложный, но эффективный способ поднятия клиренса Шкода Рапид. Этот метод позволяет приподнять кузов на 2-5 см в зависимости от характеристик выбранных комплектующих, улучшая геометрическую проходимость автомобиля.

Ключевое преимущество решения – сохранение штатных амортизаторов и рычагов подвески при условии, что новые пружины разработаны под оригинальные посадочные места. Важно выбирать комплектующие с маркировкой "HD" (Heavy Duty) от проверенных производителей, например Kilen или Lesjöfors, чтобы избежать критического изменения жесткости хода.

Порядок выполнения работ

Подготовка: Зафиксируйте автомобиль на подъемнике, снимите колеса и отсоедините тормозные суппорты от стоек.
Демонтаж стоек: Открутите гайку штока амортизатора под капотом, затем снимите болты крепления стойки к поворотному кулаку.
Замена пружин: Сожмите демонтированную стойку стяжками, извлеките старую пружину и установите усиленную версию, совместив метки посадочных чашек.
Обратная сборка: Соберите узлы в обратной последовательности, соблюдая момент затяжки крепежей (для стоек – 70-90 Н·м).

Обязательные пост-работы: После установки выполните развал-схождение, так как изменение высоты подвески нарушает углы установки колес. Проверьте отсутствие контакта новых пружин с тормозными шлангами или ABS-проводами.

Параметр	Стандартная пружина	Усиленная пружина
Высота (перед)	340-360 мм	370-390 мм
Диаметр витка	12-13 мм	14-15 мм
Количество витков	5.5	6

Важно: Избегайте дешевых аналогов без сертификации – их использование приводит к ускоренному износу амортизаторов и нарушению курсовой устойчивости. Для сохранения ресурса подвески дополняйте замену проставками стабилизатора поперечной устойчивости.

Интеграция резиновых подкладок под опоры стоек амортизаторов

Монтаж резиновых проставок под опоры передних стоек – технически простой и бюджетный способ поднятия передней части Шкода Рапид. Процедура не требует специализированного оборудования и выполняется за 1-2 часа при наличии базовых навыков авторемонта. Резиновые подкладки, чаще всего изготавливаемые из износостойкой технической резины, устанавливаются между кузовом автомобиля и верхней опорой стойки амортизатора.

Эффект от установки достигается за счет увеличения расстояния между кузовом и подвеской, что приподнимает передок автомобиля. Стандартная толщина проставок варьируется от 10 до 30 мм, обеспечивая соответствующий прирост клиренса. Важно подбирать комплекты, разработанные именно для модели Рапид, чтобы сохранить геометрию подвески и избежать повреждений резинометаллических шарниров.

Порядок установки и ключевые нюансы

Работу выполняйте на смотровой яме или подъемнике, обеспечив надежную фиксацию колес задней оси. Обязательно потребуется развал-схождение после завершения монтажа!

Демонтаж колес и защитных кожухов: Снимите передние колеса, затем удалите пластиковые декоративные накладки в подкапотном пространстве над стойками.
Откручивание центральной гайки стойки: Зафиксируйте шток амортизатора шестигранником (через технологическое отверстие в опоре) и открутите крепежную гайку торцевым ключом.
Снятие опоры: Ослабьте три гайки крепления опоры к кузову. Не откручивайте их полностью! Аккуратно приподнимите кузов домкратом под рычагом, чтобы разгрузить опору, после чего снимите гайки и извлеките узел.
Установка проставки: Разместите резиновую подкладку между кузовом и верхней опорой стойки. Совместите монтажные отверстия. Убедитесь, что проставка плотно прилегает без перекосов.
Сборка: Установите опору на место, затяните три гайки крепления к кузову с моментом, указанным в руководстве по ремонту. Заверните центральную гайку штока амортизатора.
Повторение операции для второй стойки.

Критические предупреждения:

Не используйте проставки толщиной более 30 мм – это приведет к критическому увеличению угла работы ШРУСов и ускоренному износу.
Проверяйте состояние опорных подшипников при разборе. Изношенные подшипники требуют замены.
Никогда не затягивайте гайки крепления опоры при вывешенном колесе! Затяжка производится только под нагрузкой (автомобиль стоит на колесах или имитация весом домкрата под рычагом).
Обязательная регулировка углов установки колес обязательна после поднятия подвески.

Установка колес большего диаметра с сохранением вылета

Переход на колеса увеличенного диаметра – распространенный метод поднятия дорожного просвета Škoda Rapid. Важно подбирать диски с идентичным вылетом (ET), чтобы избежать смещения колеса относительно ступицы и непредусмотренного контакта с элементами подвески или кузова. Увеличение только диаметра обода при сохранении штатной ширины и вылета минимизирует риски.

Основной прирост клиренса достигается за счет монтажа покрышек с увеличенной высотой профиля при сохранении общего диаметра колеса в сборе. Например, замена типоразмера 185/60 R15 на 195/55 R16 теоретически даст выигрыш в несколько миллиметров, но требует точного расчета эквивалентного диаметра для предотвращения ошибки спидометра и нагрузки на трансмиссию.

Ключевые аспекты и порядок действий

Обязательные шаги перед установкой:

Расчет эквивалентного размера: Используйте онлайн-калькуляторы шин для сравнения штатного и нового диаметра колеса. Допустимое отклонение – не более ±3%.
Проверка совместимости: Убедитесь, что:
- Диаметр ступичного отверстия нового диска соответствует оригиналу (57.1 мм для Rapid);
- Крепежные параметры (PCD) сохранены (5x100);
- Вылет (ET) совпадает или максимально близок к заводскому (ET38-ET42 для большинства комплектаций).
Тестовый монтаж: Установите колесо без фиксации гайками, проверьте вращение руля от упора до упора на предмет затираний об арки, брызговики или элементы подвески.

Ограничения и риски:

Фактор	Последствие	Решение
Слишком большой диаметр	Задевание за арки при поворотах или нагрузке	Корректировка размеров, раскатка арок
Неправильный вылет	Ускоренный износ подшипников/рулевых наконечников	Строгое соблюдение ET
Превышение массы колеса	Ухудшение динамики, нагрузка на подвеску	Выбор легкосплавных дисков

Важно: Даже при корректном подборе колес, значительное увеличение клиренса (более 15-20 мм) без доработки подвески может негативно сказаться на устойчивости и износе ШРУСов. Данный метод эффективен для точечного преодоления неровностей, но не заменяет полноценный лифт.

Выбор шин с увеличенным профилем для дополнительных сантиметров

Установка шин с увеличенным профилем – простой способ поднять клиренс Шкода Рапид за счет изменения высоты боковины покрышки. При замене стандартных шин (например, 185/60 R15) на вариант с большим значением профиля (185/65 R15 или 195/65 R15), диаметр колеса увеличивается, что приподнимает днище авто. Каждый дополнительный миллиметр профиля дает ~1 мм роста дорожного просвета.

Расчет прироста клиренса: разница между новым и старым диаметром колеса делится на два. Например, переход с 60-го на 65-й профиль при одинаковой ширине и диаметре диска добавит ~15 мм высоты подвески. Важно сохранять посадочный диаметр диска и учитывать ширину покрышки для исключения контакта с арками.

Корректировка углов развала-схождения после поднятия подвески

Любое вмешательство в геометрию подвески, включая увеличение клиренса, неизбежно меняет заводские параметры углов установки колес. Установка проставок или пружин с большей высотой смещает оси поворота ступиц, что приводит к нарушению развала и схождения. Без корректировки этих параметров эксплуатация автомобиля становится небезопасной.

Игнорирование регулировки развала-схождения после подъема провоцирует ускоренный износ резины, ухудшение курсовой устойчивости и увеличение тормозного пути. Колеса теряют оптимальный контакт с дорожным покрытием, появляется характерный визг в поворотах, а руль может самопроизвольно отклоняться от прямолинейного положения. Эти симптомы сигнализируют о критическом изменении углов.

Ключевые этапы процедуры

Процесс регулировки включает обязательные действия:

Диагностика текущих параметров на компьютерном стенде с выводом значений на монитор.
Сравнение показателей с заводскими допусками Шкода Рапид (обычно: развал -1°30'±30', схождение 0°10'±10').
Корректировка схождения путем вращения рулевых тяг – наиболее критичный параметр после подъема.
Регулировка развала (если конструкция позволяет) через смещение креплений амортизаторов или эксцентричные болты.

Важно: Для автомобилей с поднятой подвеской часто требуется установка развальных пластин или касторных проставок, так как стандартных регулировочных диапазонов может не хватить для компенсации изменений.

Параметр	Допуск до подъема	Типичное отклонение после подъема
Передний развал	-1°30'±30'	до -3°
Переднее схождение	0°10'±10'	от -0°30' до +1°
Задний развал	-1°40'±30'	до -2°50'

После регулировки обязателен тест-драйв для проверки поведения авто. Если отмечается биение руля или увод в сторону – процедуру повторяют. Контроль углов рекомендуется проводить каждые 5 000 км пробега, так как повышенные нагрузки ускоряют разбалтывание элементов.

Проверка работоспособности систем ABS и ESP после изменений

После увеличения клиренса Škoda Rapid критически важно убедиться в корректной работе систем безопасности, особенно ABS и ESP. Изменение высоты подвески влияет на геометрию ходовой части и углы установки датчиков, что может вызвать ложные срабатывания или отказ систем.

Проведите тестовый заезд на безопасном участке дороги с мокрым покрытием или песком. Разгонитесь до 40-60 км/ч и резко нажмите тормоз, имитируя экстренную остановку. Контролируйте поведение автомобиля и отсутствие вибрации педали тормоза (признак работы ABS).

Ключевые этапы диагностики

Сканирование ошибок: подключите диагностический сканер OBD-II для проверки кодов неисправностей в модулях ABS и ESP.
Проверка датчиков:
- Убедитесь в целостности проводки датчиков скорости вращения колес
- Проверьте зазоры между датчиками и импульсными кольцами (рекомендуемый зазор 0,3-1,2 мм)
Тест ESP: при движении по скользкому покрытию на 30 км/ч резко поверните руль. Система должна кратковременно притормаживать колеса для стабилизации траектории.

Симптом неисправности	Возможная причина	Действия
Горит индикатор ABS/ESP	Обрыв провода датчика, повреждение кольца	Проверить сопротивление датчиков (1-2 кОм)
Вибрация педали при торможении на сухом асфальте	Неправильный зазор датчика	Отрегулировать крепление датчика
Система не активируется на льду	Сбитые параметры угла наклона кузова	Выполнить калибровку датчика G85 через диагностику

Важно! Если при тестировании наблюдается неадекватное поведение систем (позднее срабатывание, ложные активации), немедленно прекратите эксплуатацию автомобиля. Повторно проверьте соответствие размеров установленных проставок, целостность разъемов и отсутствие перегибов проводки возле новых элементов подвески.

Список источников

Информация для статьи о повышении клиренса Škoda Rapid собрана из технически проверенных источников. Это гарантирует точность методов и соответствие спецификациям модели.

При самостоятельной модернизации подвески критически важно соблюдать меры безопасности. Всегда сверяйтесь с официальными рекомендациями производителя перед внесением изменений.

Официальное руководство по эксплуатации Škoda Rapid – заводские спецификации клиренса и ограничения модификаций
Технические форумы владельцев (Drive2.ru, SkodaClub.ru) – практический опыт установки проставок и адаптации подвески
Инструкции производителей комплектующих (Tibet, Koni, Eibach) – монтажные схемы и требования к совместимости
Видео-гайды на YouTube-каналах по авторемонту – визуализация процессов замены пружин/амортизаторов
Профильные СМИ ("За рулём", "Авторевю") – аналитика влияния клиренса на безопасность и ресурс узлов
Сервисные мануалы Škoda (ElsaWin) – стандарты затяжки резьбовых соединений и углов установки колес
