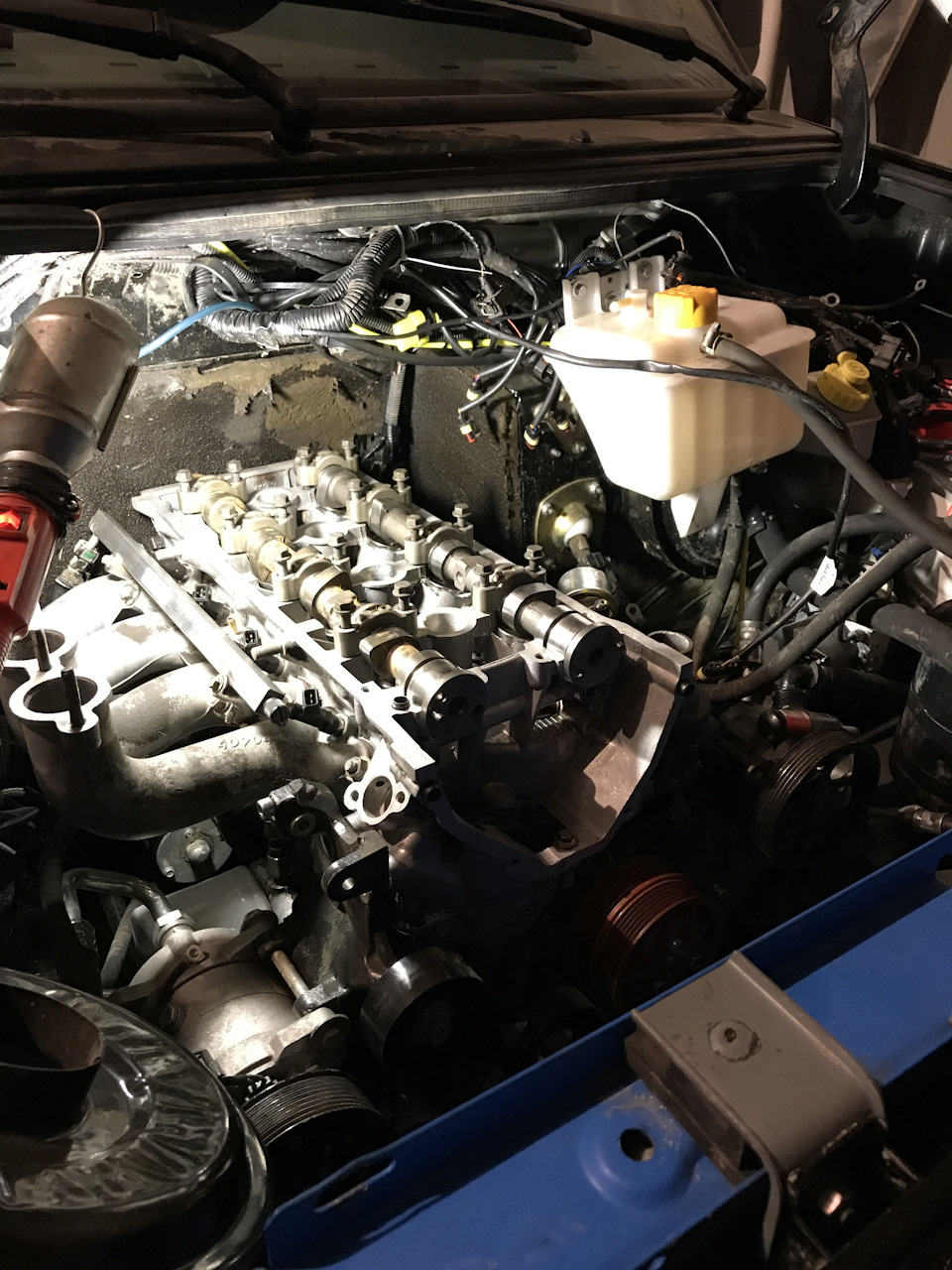

Повышение мощности ЗМЗ-409 - пошаговая прошивка ЭБУ

Статья обновлена: 18.08.2025

Чип-тюнинг двигателя ЗМЗ-409 – процедура коррекции штатной программы электронного блока управления для оптимизации рабочих параметров.

Модификация топливных карт и угла опережения зажигания позволяет повысить мощность, улучшить отзывчивость педали газа и снизить расход топлива.

Статья детально описывает последовательность действий: от диагностики исходных параметров и считывания прошивки до внесения изменений и тестирования двигателя после перепрограммирования.

Строгое соблюдение алгоритма гарантирует безопасность модернизации и сохранение ресурса силового агрегата.

Подготовка необходимого оборудования для чип-тюнинга

Базовый комплект включает компьютер с предустановленным специализированным ПО (например, ChipLoader, Openbox), K-Line программатор (типа Kess, PCMFlash), адаптер OBD2 и источник стабилизированного питания 12V. Дополнительно потребуются переходники для подключения к диагностическому разъёму ЭБУ Bosch МЕ17.9.7, характерного для ЗМЗ-409.

Обязательно проверьте совместимость программатора с протоколами управления двигателем и наличие актуальных драйверов. Заранее подготовьте резервную копию штатной прошивки на отдельный носитель – это критично для отката в случае сбоя. Убедитесь в исправности кабелей и стабильности напряжения в сети автомобиля.

Ключевые компоненты и требования

Оборудование	Требования
Программатор	Поддержка K-Line, BDM-интерфейса, протоколов ME17
Адаптер OBD2	Прямое соединение с ЭБУ, распиновка 16 pin
Источник питания	12V, ток ≥5А, защита от скачков напряжения
ПО для тюнинга	Совместимость с Bosch EDC16, функции чтения/записи BIN

Порядок подключения:

1. Установите драйверы программатора на ПК
2. Подключите адаптер к диагностическому разъёму ЭБУ
3. Соедините программатор с ПК через USB
4. Подсоедините источник питания к АКБ параллельно
5. Запустите ПО и проверьте связь с блоком управления

Важно: Используйте только проверенные версии прошивок и избегайте прерывания подачи питания во время записи данных. Для сложных модификаций рекомендуется BDM-бокс для прямого доступа к процессору ЭБУ.

Выбор и подключение K-Line адаптера к диагностическому разъему

Для работы с ЭБУ ЗМЗ-409 выбирайте адаптеры, поддерживающие протокол KWP2000 через K-Line. Оптимальны устройства с чипами FTDI (FT232RL) или CH340, гарантирующие стабильную связь на скорости 10400 бод. Избегайте дешевых аналогов без гальванической развязки – они могут повредить контроллер. Подтвердите совместимость адаптера с ПО для чип-тюнинга (Combiloader, ChipLoader).

Диагностический разъём OBD-II расположен в салоне автомобиля, обычно под рулевой колонкой или за вещевым ящиком. Перед подключением заглушите двигатель и снимите клемму с аккумулятора. Очистите контакты разъёма от окислов сжатым воздухом или контактным очистителем. Подключите адаптер к 16-пиновому разъёму, совместив направляющие ключи.

Схема подключения критичных контактов

Контакт адаптера	Назначение	Цвет проводки
16	+12V (питание)	Красный
4-5	Земля (GND)	Чёрный/коричневый
7	K-Line	Жёлтый/оранжевый

Важные этапы инициализации:

1. Подключите USB-кабель адаптера к ПК после фиксации в разъёме
2. Установите драйверы (для CH340/FTDI) с проверкой COM-порта в диспетчере устройств
3. Запустите ПО для тюнинга, выбрав:
   • Тип подключения: K-Line (ISO9141-2)
   • Скорость: 10400 бит/с
   • Корректный COM-порт

При отсутствии связи проверьте цепь питания адаптера мультиметром (12В на контакте 16) и надёжность соединения K-Line (контакт 7). Избегайте удлинителей кабеля – они вносят помехи. После установки связи с ЭБУ снимите показатели ошибок перед началом чип-тюнинга.

Установка драйверов и ПО для работы с ЭБУ Bosch МР7.0

Перед началом калибровочных работ необходимо установить специализированное программное обеспечение и драйверы для корректного взаимодействия компьютера с диагностическим оборудованием. Без этого этапа невозможно обеспечить стабильное подключение и чтение данных из ЭБУ. Подготовка требует точного соблюдения последовательности действий, так как некорректная установка компонентов приведет к сбоям связи.

Убедитесь, что на компьютере отключены антивирусные программы и брандмауэр Windows, так как они могут блокировать инсталляцию драйверов или работу ПО. Используйте учетную запись администратора системы для исключения ограничений доступа. Все необходимые файлы скачивайте исключительно с официальных источников во избежание повреждения прошивки контроллера.

Пошаговый алгоритм установки

1. Подключите диагностический адаптер (K-Line, ADS или CAN) к USB-порту ПК.
2. Установите драйверы адаптера:
   • Для устройств K-Line используйте драйверы FTDI Chip Driver
   • Для CAN-адаптеров – peak_pcan_usb_driver
3. Интегрируйте драйверы ЭБУ Bosch MP7.0 через ПО Combiloader:
   • Запустите утилиту от имени администратора
   • Выберите в меню Установка драйверов
   • Подтвердите добавление цифровой подписи при запросе системы
4. Установите калибровочное ПО (например, CMTuner или Combiloader):
   • Запустите установочный файл setup.exe
   • Укажите путь установки без кириллических символов
   • Активируйте лицензию через ключ или аппаратный dongle

После завершения инсталляции выполните проверку соединения: запустите программу, подключите адаптер к диагностическому разъему автомобиля и включите зажигание. Убедитесь, что ПО корректно определяет ЭБУ и отображает текущие параметры двигателя. При возникновении ошибок связи переустановите драйверы в режиме совместимости (Windows 7/8) и проверьте целостность кабеля адаптера.

Распиновка контроллера ЗМЗ-409 для прямого доступа

Прямое подключение к контроллеру двигателя ЗМЗ-409 требует точного понимания распиновки разъёмов. Это критически важно для корректной передачи данных при чип-тюнинге, диагностике и перепрошивке. Ошибки в подключении могут привести к выходу ЭБУ из строя или сбоям в работе системы управления двигателем.

Контроллер ЗМЗ-409 (часто Bosch M7.9.7) оснащён двумя основными разъёмами: X1 (55 контактов) и X2 (35 контактов). Для прямого доступа через K-Line используются ключевые контакты первого разъёма. Перед подключением программатора убедитесь в отсутствии напряжения в бортовой сети и используйте защитные резисторы.

Ключевые контакты разъёма X1 (55-pin)

Номер контакта	Назначение	Описание
18	K-Line	Диагностическая шина для подключения программатора
19	+12V (Постоянное питание)	Питание от аккумулятора (прямое соединение)
20	+12V (Зажигание)	Управляющее питание при включении зажигания
55	GND (Масса)	Сигнальная земля для диагностики
14, 15, 53, 54	GND Power	Силовые массы двигателя

Важные требования при подключении:

• Используйте переходник с защитной схемой (резистор 1 кОм на K-Line)
• Подавайте питание в последовательности: сначала масса, затем +12V на контакты 19 и 20
• Избегайте переполюсовки и коротких замыканий

Для работы с ПО (KWP Commander, Openbox): после физического подключения выполните алгоритм:

1. Активируйте подачу +12V на контакт 20 (IGN)
2. Инициируйте ручной ввод логина в ПО (стандартный для Bosch: 4S09)
3. Проверьте стабильность соединения перед чтением/записью прошивки

Создание восстановительного комплекта: паяльник, перемычки, разъемы

Комплект для аварийного восстановления ЭБУ критически важен при чип-тюнинге ЗМЗ-409. Он позволяет оперативно устранить последствия неудачной прошивки или аппаратных сбоев. Основная задача – обеспечить физический доступ к памяти ЭБУ и возможность её перепрограммирования в обход стандартных интерфейсов.

Ключевые компоненты включают паяльное оборудование для работы с электроникой блока управления, набор перемычек для организации обходных цепей и специализированные разъемы для подключения программатора напрямую к микросхемам. Качество этих инструментов напрямую влияет на успешность ремонта.

Состав восстановительного комплекта

• Паяльник: Мощностью 25-40 Вт с регулировкой температуры. Обязательно тонкое жало (1-2 мм) и комплект сменных наконечников. Требуется припой (POS-63), флюс (нейтральный), демонтажная оплетка и оловоотсос.
• Перемычки:
  • Провода типа "крокодил-крокодил" (10 шт)
  • Джамперы для замыкания контактов (2.54 мм)
  • Монтажные провода в изоляции (сечение 0.5 мм², длины 10/20/30 см)
• Разъемы:
  • OBD-II male/female для диагностического порта
  • SOIC-8 клипса (Pomona 5250 или аналог)
  • TSOP-48 переходник с нулевым усилием (ZIF)
  • Разъемы для подключения к колодке ЭБУ (соответствующие родным контактам)

Компонент	Назначение	Критичность
Клипса SOIC-8	Беспаечное подключение к микросхеме ПЗУ	Обязательно
ZIF-адаптер TSOP-48	Работа с BGA-чипами в корпусах TSOP	Для продвинутых ЭБУ
OBD-II разветвитель	Параллельное подключение сканера и программатора	Рекомендуется

Алгоритм использования комплекта при сбое:

1. Отключить ЭБУ от бортовой сети и демонтировать с автомобиля
2. Вскрыть корпус блока управления, обеспечив доступ к плате
3. Идентифицировать микросхему памяти (обычно 29F400BT или аналоги)
4. При необходимости – установить перемычки для подачи питания на память в обход процессора
5. Подключить клипсу/адаптер к выводам чипа согласно datasheet
6. Выполнить прямое программирование через аппаратный программатор
7. Проверить контрольные суммы прошивки, собрать ЭБУ, установить на двигатель

Важно: Все манипуляции проводятся при отключенном питании. Перед пайкой зафиксируйте плату в держателе. После восстановления обязательно проверяйте герметичность корпуса ЭБУ перед установкой.

Подготовка рабочего места: освещение, вентиляция, антистатик

Качественный чип-тюнинг двигателя ЗМЗ-409 требует строгого соблюдения условий на рабочем месте. Неподготовленная зона увеличивает риск ошибок при работе с электронными компонентами ЭБУ и может привести к повреждению оборудования.

Организуйте пространство до начала манипуляций с программатором и диагностическим оборудованием. Уделите внимание трём ключевым аспектам: достаточной освещённости, контролю за статическим электричеством и эффективному воздухообмену.

Критерии организации рабочей зоны

Освещение:

• Обеспечьте равномерное освещение без бликов и теней на поверхности ЭБУ и ноутбука
• Используйте дополнительные источники направленного света (настольные LED-лампы)
• Минимальная освещённость – 500 люкс на рабочей поверхности

Вентиляция:

• Поддерживайте температуру в помещении 18-25°C для предотвращения перегрева оборудования
• Обеспечьте приток свежего воздуха (приточно-вытяжная вентиляция или проветривание)
• Исключите сквозняки, способные смещать соединительные провода

Антистатические меры:

1. Используйте антистатический браслет, закреплённый на заземлённой части корпуса автомобиля
2. Работайте на токопроводящем антистатическом коврике (сопротивление 10⁶-10⁹ Ом)
3. Храните демонтированный ЭБУ в экранирующем пакете
4. Перед подключением разъёмов касайтесь заземлённого металлического предмета

Оборудование	Требования к защите
Программатор	Подключение через сетевой фильтр с заземлением
Ноутбук	Работа от сети (без батареи), антистатическая подложка
ЭБУ ЗМЗ-409	Извлечение при отключённом АКБ, замыкание клемм "массой"

Игнорирование антистатической защиты – основная причина выхода из строя микросхем EEPROM при перепрошивке. Контролируйте влажность воздуха в пределах 40-60% – слишком сухой воздух повышает риск возникновения статического разряда.

Минимизация рисков: отключение АКБ перед работами

Отключение аккумуляторной батареи перед началом чип-тюнинга двигателя ЗМЗ-409 является обязательным этапом для предотвращения критических рисков. Данная процедура исключает возможность короткого замыкания при случайном контакте инструментов с клеммами или токопроводящими элементами автомобиля, а также защищает электронные блоки управления от скачков напряжения.

Непреднамеренная подача питания на бортовую сеть во время перепрошивки ЭБУ может привести к необратимым повреждениям контроллера, сбоям в работе иммобилайзера или полной потере данных калибровок. Кроме того, сохраняется риск активации исполнительных механизмов (топливный насос, форсунки) при случайном замыкании контактов, что создает угрозу возгорания.

Порядок безопасного отключения АКБ

1. Заглушите двигатель и извлеките ключ из замка зажигания.
2. Дождитесь не менее 3 минут для отключения топливного насоса и снижения давления в системе.
3. Наденьте диэлектрические перчатки и проверьте отсутствие влаги на клеммах.
4. Сначала отсоедините отрицательную (-) клемму, ослабив крепление ключом на 10 мм.
5. Изолируйте снятую клемму резиновым чехлом или плотной тканью.
6. Повторите действия для положительной (+) клеммы.

Дополнительные меры предосторожности

• Убедитесь, что клеммы не контактируют с кузовом или металлическими деталями
• Используйте только исправный инструмент с изолированными рукоятями
• При длительных работах подключите стабилизатор напряжения к диагностическому разъему для сохранения данных ЭБУ
• Проверьте отсутствие включенных потребителей энергии (фары, магнитола)

Ошибка	Последствие	Способ предотвращения
Отключение "+" клеммы первой	Искрение при контакте ключа с кузовом	Строгое соблюдение порядка: сначала "-"
Контакт клеммы с массой	Внезапное включение систем	Фиксация клемм в подвешенном состоянии
Работа без перчаток	Удар током при поврежденной изоляции АКБ	Использование СИЗ

Считывание оригинальной прошивки через диагностический разъем

Первый этап чип-тюнинга двигателя ЗМЗ-409 – получение заводской прошивки из блока управления (ЭБУ). Для этого используется диагностический разъем OBD-II, расположенный в салоне автомобиля (обычно под рулевой колонкой или в районе бардачка). Подключение к разъему осуществляется через адаптер K-Line или CAN-интерфейс, совместимый с протоколами ГАЗ. Современные решения часто поддерживают автоматическое определение типа подключения.

Перед началом процедуры убедитесь в стабильности напряжения бортовой сети (рекомендуется 12.5-14В). Нестабильное питание или прерывание связи во время считывания может повредить ЭБУ. Отключите все потребители энергии (фары, кондиционер, аудиосистему), зафиксируйте зажигание в положении "ON" без запуска двигателя. Используйте специализированное ПО (Openbox, ChipTuningPRO, PCMFlash) с драйверами для вашего адаптера.

Алгоритм считывания

1. Подключение оборудования: Соедините адаптер с диагностическим разъемом и ПК через USB.
2. Идентификация ЭБУ: В программе выберите производителя "ЗМЗ" и модель ЭБУ (M73/M74/M74G). ПО автоматически определит протокол связи.
3. Чтение данных: Выберите опцию "Read ECU" → "Full". Процесс занимает 5-15 минут. Не допускайте физических воздействий на оборудование!
4. Верификация: Сохраните файл прошивки (обычно в формате BIN/HEX) с именем, включающим VIN автомобиля. Проверьте контрольную сумму файла в ПО.
5. Резервирование: Создайте 2 копии оригинальной прошивки на разных носителях. Одна используется для модификаций, вторая – эталон для восстановления.

Параметр	Значение
Тип разъема	OBD-II (16-pin)
Протоколы связи	K-Line (ISO 9141), CAN (ISO 15765)
Объем данных	512Кб-2Мб (зависит от версии ЭБУ)
Критические ошибки	Connection Error, Checksum Mismatch, Timeout

При возникновении ошибок "No Connection" проверьте целостность контактов в разъеме и качество обжима кабеля адаптера. Ошибка "Security Access Denied" требует ручного ввода кода доступа (запросите у поставщика ПО). Убедитесь, что ПО поддерживает конкретную ревизию ЭБУ – актуальные версии прошивок ЗМЗ-409 могут требовать обновления софта для корректора.

Резервное копирование штатной прошивки на три носителя

Резервное копирование оригинальной прошивки ЭБУ ЗМЗ-409 – обязательный этап перед чип-тюнингом. Потеря штатной версии программы делает невозможным восстановление заводских параметров двигателя при возникновении критических сбоев или необходимости гарантийного обслуживания. Создание трёх независимых копий минимизирует риски утраты данных из-за повреждения носителей или человеческого фактора.

Процедура требует использования специализированного оборудования: программатора (например, Kess V2, Openbox) с совместимым адаптером для диагностического разъёма автомобиля. Предварительно убедитесь в стабильности напряжения бортовой сети (рекомендуется подключение зарядного устройства), корректности драйверов оборудования и отсутствии помех в помещении.

Алгоритм создания резервных копий

1. Подготовка ПО: Запустите софт программатора, выберите модель ЭБУ ЗМЗ-409 (точная маркировка указана на блоке) и режим "Read" (Считать).
2. Считывание прошивки: Подключите оборудование к диагностическому разъёму OBD-II, следуйте инструкциям программы. Дождитесь полного завершения процесса (обычно 5-15 минут). Сохраните файл в формате BIN/HEX с именем, содержащим VIN автомобиля и дату (например, ZMZ409_ХТС123456_010124_original.bin).
3. Запись на носители:
   • Носитель 1 (Основной): Жёсткий диск/SSD компьютера в отдельную папку с резервными копиями.
   • Носитель 2 (Дублирующий): Внешний USB-накопитель с файловой системой NTFS/exFAT. Отформатируйте перед использованием.
   • Носитель 3 (Архивный): Облачное хранилище (Google Drive, Yandex.Disk) или CD/DVD-диск. Для оптических носителей используйте режим "Запись без мультисессии".
4. Верификация данных: Откройте каждую копию в HEX-редакторе (например, WinHex), сравните контрольные суммы CRC32. Совпадение значений подтверждает целостность файлов.

Носитель	Критерии надёжности	Особенности хранения
Жёсткий диск ПК	Проверка на bad-сектора, свободное место >500 МБ	Исключить дефрагментацию папки с прошивкой
USB-флешка	Брендовый накопитель (SanDisk, Kingston), объём ≥4 ГБ	Хранить в антистатическом пакете вдали от источников ЭМП
Облако/CD-DVD	Двухфакторная аутентификация (для облака), качественный диск Verbatim	CD-DVD – в герметичном футляре при температуре +10°C...+25°C

Запрещается модифицировать или переименовывать файлы после верификации. При изменении версии ПО ЭБУ (например, после дилерского обновления) повторите всю процедуру копирования заново – предыдущие резервы теряют актуальность.

Определение версии и контрольной суммы заводской программы

Точное определение версии заводской прошивки и её контрольной суммы – обязательный этап перед внесением изменений в ПО ЭБУ ЗМЗ-409. Это исключает риски использования несовместимых калибровок и повреждения блока управления.

Для корректной работы диагностического оборудования и ПО необходимо обеспечить стабильное напряжение бортовой сети (рекомендуется 12.8-13.2В) и исправность диагностического разъёма OBD-II. Отключите все потребители энергии (фары, климат-контроль, аудиосистему).

Порядок считывания данных

1. Подключите диагностический адаптер (K-Line, J2534) к разъёму OBD-II автомобиля и компьютеру.
2. Запустите специализированное ПО (ChipTuningPRO, Openbox, PCMFlash).
3. Выберите в программе производителя ЭБУ (БУТВМ, Итэлма) и модель (M73, M74 для ЗМЗ-409).
4. Инициируйте подключение к ЭБУ командой "Чтение ID", "Connect" или аналогичной.
5. Дождитесь отображения идентификационных данных в интерфейсе ПО.

Ключевые параметры, которые необходимо зафиксировать:

• Software Version (Версия ПО): цифробуквенный код прошивки (пример: M74V50F)
• Calibration ID (Идентификатор калибровки): номер комплекта заводских настроек
• Checksum (Контрольная сумма): 4-8 значное шестнадцатеричное число (пример: 0x4A8F1C2D)
• Hardware Number (Аппаратная версия ЭБУ): маркировка "железа" блока

Контрольная сумма рассчитывается ЭБУ автоматически по алгоритму CRC32 или аналогичному при каждом включении зажигания. Её соответствие эталонному значению подтверждает целостность прошивки. При модификации калибровок контрольная сумма обязательно пересчитывается тюнинг-софтом перед записью в ЭБУ.

Параметр	Пример значения	Важность
Software Version	M74V50F	Определяет выбор корректной калибровки
Checksum	0x4A8F1C2D	Контроль целостности ПО
Calibration ID	409.01.2250	Идентификация заводских настроек

Все полученные данные необходимо сохранить в логи или сделать скриншот. Резервное копирование оригинальной прошивки – обязательная процедура перед внесением изменений.

Расшифровка идентификаторов блока управления БОШ М7.9.7

Идентификатор блока Bosch M7.9.7 содержит критически важную информацию о совместимости, версии прошивки и аппаратной ревизии. Он представлен в формате 0 261 210 XXX, где XXX – уникальный трехзначный индекс, определяющий спецификацию ЭБУ для конкретной модели автомобиля и экологического стандарта. Первые цифры 0 261 210 обозначают семейство контроллеров Bosch Motronic 7.9.7.

Корректная интерпретация индекса XXX обязательна перед чип-тюнингом ЗМЗ-409, так как определяет алгоритмы управления впрыском, зажиганием и диагностикой. Неверный выбор прошивки на основе идентификатора приводит к некорректной работе двигателя или ошибкам в системе самодиагностики.

Ключевые идентификаторы для ЗМЗ-409

Индекс (XXX)	Применение	Экологический класс	Особенности
001	УАЗ Патриот (ранние версии)	Евро-3	Один датчик кислорода
002	УАЗ Патриот/Пикап	Евро-3	Обновленная калибровка
003	УАЗ Патриот/Хантер	Евро-4	Два датчика кислорода, CAN-шина
004	УАЗ Хантер	Евро-3	Упрощенная диагностика
005	УАЗ Карго	Евро-4	Адаптация под коммерческий транспорт

Дополнительные маркеры в сервисных данных:

• Hardware Index (HW) – ревизия аппаратной платы (напр. H02, H05)
• Software Number – уникальный номер прошивки (напр. 10375780)
• Calibration ID – код калибровочных карт (напр. A003DSJ045)

Для верификации совместимости тюнинговой прошивки сравнивайте:

1. Базовый индекс XXX из таблицы выше
2. Аппаратную ревизию на корпусе ЭБУ
3. Номер калибровки в диагностическом ПО (через K-line адаптер)

Выбор модифицированной прошивки под требования водителя

Основной критерий – конкретные цели автовладельца, поскольку универсальных решений не существует. Прошивка всегда адаптируется под приоритеты: максимальная мощность, топливная экономичность, улучшение эластичности или комплексная оптимизация. Ошибка в выборе профиля приводит к дисбалансу характеристик и разочарованию в результате.

На этапе обсуждения тюнер анализирует условия эксплуатации авто: тип топлива (АИ-92/АИ-95), стиль вождения (город/трасса/спорт), наличие доработок (выпуск, воздухозаборник) и допустимый уровень нагрузок на ДВС. Только после этого формируется техническое задание на корректировку калибровок.

Соответствие типов прошивок целям водителя

Требование	Тип прошивки	Ключевые оптимизации
Максимальная мощность	Спортивная	Коррекция угла опережения зажигания (УОЗ), обогащение топливных карт, снятие ограничителей оборотов
Экономия топлива	Эко	Обеднение смеси на крейсерских режимах, оптимизация УОЗ, коррекция фаз газораспределения
Улучшение тяги "низов"	Тяговая	Коррекция момента впрыска, адаптация топливных карт на малых оборотах, настройка VVT
Компромисс мощность/ресурс	Стандарт+	Сбалансированная коррекция УОЗ и топливоподачи, сохранение заводских ограничений

Важные аспекты:

• Прошивки под АИ-95 используют повышенный УОЗ для раскрытия потенциала топлива
• При установке нулевого фильтра или прямоточного глушителя обязательна корректировка массового расхода воздуха (ДМРВ)
• Агрессивные настройки требуют апгрейда системы охлаждения и контроля детонации

Корректировка таблицы топливоподачи для режима частичных нагрузок

Корректировка таблицы топливоподачи (Fuel Map) для частичных нагрузок требует анализа текущих параметров работы двигателя. Исходные калибровки заводского ЭБУ часто настроены на компромисс между экономичностью и экологическими нормами, что не всегда обеспечивает оптимальную работу в реальных условиях эксплуатации. Основная задача – выявить зоны с избыточной или недостаточной топливоподачей, используя данные логов (обороты, нагрузка, сигнал ДК, коррекции).

Точная настройка выполняется методом итераций: после каждого изменения калибровки проводятся тестовые заезды с фиксацией данных. Ключевой ориентир – поддержание стехиометрического состава смеси (λ≈1) в стационарных режимах. Особое внимание уделяется переходам между ячейками таблицы для исключения "провалов" или "рывков". Корректировка коэффициентов в области низких и средних оборотов (1500–3500 об/мин) при нагрузке 20–70% дает наиболее заметный эффект на расход и приемистость.

Алгоритм работы

Этапы настройки:

1. Снять логи работы двигателя в режиме частичных нагрузок:
   • Стабильное движение с постоянной скоростью (40–90 км/ч)
   • Плавные разгоны без нажатия педали акселератора более 50%
   • Холостой ход с включенными потребителями (кондиционер, фары)
2. Анализировать показатели:

   Параметр	Целевое значение
   Краткосрочная коррекция	±3–5%
   Долгосрочная коррекция	±2–4%
   Угол опережения зажигания	Без детонационных срезов

3. Корректировать значения в Fuel Map:
   • Увеличить подачу при отрицательных коррекциях >8%
   • Уменьшить подачу при положительных коррекциях >8%
   • Шаг изменения: 2–4% за одну итерацию
4. Провести валидацию изменений:
   • Контроль расхода топлива (бортовой компьютер)
   • Проверка динамики разгона
   • Анализ новых логов на отсутствие ошибок по смеси

Критические моменты: Избегать коррекции зон, влияющих на диагностику катализатора и лямбда-зондов. При работе с оборотами ниже 2000 об/мин и нагрузкой менее 30% изменения вносятся минимальные (шаг ≤2%) из-за риска неустойчивой работы. Все правки дублируются в смежных ячейках с плавным градиентом для исключения ступенчатости переходов.

Оптимизация УОЗ в зоне максимального крутящего момента

Оптимизация угла опережения зажигания (УОЗ) в области пикового крутящего момента двигателя ЗМЗ-409 направлена на достижение максимальной эффективности сгорания топливовоздушной смеси. В этой зоне двигатель испытывает наибольшие нагрузки, и точная настройка УОЗ критична для предотвращения детонации, минимизации тепловых потерь и обеспечения стабильного прироста мощности.

Основная задача – установить УОЗ, при котором давление в цилиндре достигает пика после ВМТ (12-15 градусов после ВМТ), обеспечивая полное сгорание смеси до открытия выпускных клапанов. Недостаточное опережение ведет к потере мощности и перегреву, избыточное – провоцирует детонацию, особенно при высоких температурах впуска или низкооктановом топливе.

Алгоритм калибровки УОЗ

1. Определение базовых значений: Использование заводской калибровки УОЗ как отправной точки для модификаций.
2. Анализ текущих параметров: Мониторинг в реальном времени:
   • Датчиков детонации (амплитуда и частота сигнала),
   • Лямбда-зондов (состав смеси),
   • Температуры ОЖ и впускного воздуха,
   • Оборотов двигателя и нагрузки.
3. Пошаговая коррекция: Изменение УОЗ с шагом 0.5-1° на оборотах МКМ (~3500 об/мин для ЗМЗ-409) при полной нагрузке.
4. Оценка результатов:

   Критерий	Оптимальный результат	Признаки ошибки
   Детонация	Отсутствует или фоновый уровень	Частые/сильные стуки, срабатывание коррекции ЭБУ
   Температура ОЖ	Стабильна в рабочем диапазоне	Рост >105°C под нагрузкой
   Приемистость	Резкий отклик на газ	«Тяжелый» разгон, провалы

5. Фиксация оптимальных значений: Сохранение УОЗ, обеспечивающего максимальный крутящий момент без детонации, в карте зажигания ЭБУ.

Важные нюансы: При использовании турбо-версий или ГБО УОЗ требует дополнительного уменьшения на 3-8° для компенсации повышенного давления и температуры. Корректировки обязательны при переходе на топливо с октановым числом ниже АИ-95. Для объективной оценки динамики применяется сравнение логов разгона (3-й передача, 2000-5000 об/мин) до и после оптимизации.

Редактирование ограничителя оборотов и отсечки

Ограничитель оборотов (cut-off) предотвращает выход двигателя за критические параметры, прерывая подачу топлива или искрообразование при достижении заданного порога. Для ЗМЗ-409 корректировка этого параметра требует точного понимания физических ограничений двигателя: допустимой инерционной нагрузки на шатунно-поршневую группу, пропускной способности ГБЦ и риска масляного голодания. Необоснованное завышение лимита без модернизации смежных компонентов гарантированно приводит к ускоренному износу или механическому разрушению.

Отсечка топлива на ЗМЗ-409 активируется по двум основным каналам: превышение оборотов коленвала (основной лимит) или скорости автомобиля (опционально, при активации в прошивке). Алгоритм работы предполагает моментальное прекращение впрыска при срабатывании триггера с последующим возобновлением подачи после снижения оборотов на 150-300 об/мин. Важно учитывать инерцию турбированных версий – поздняя коррекция может спровоцировать overspeed турбокомпрессора.

Порядок калибровки

Корректировка выполняется в прошивке ЭБУ через таблицы RPM Limit и Fuel Cut. Основные этапы:

1. Определение базового порога: для стандартного двигателя 409.10 – 5000 об/мин, турбированных 409.06x – 5200-5400 об/мин.
2. Анализ запаса прочности:
   • Проверка устойчивости клапанных пружин к "зависанию"
   • Оценка балансировки коленвала и шатунов
   • Контроль давления масла на высоких оборотах
3. Пошаговое повышение с шагом 50-100 об/мин с тест-драйвами и логгированием параметров (вибрации, давление масла, температура ОЖ).
4. Активация soft-cut (постепенное ограничение топливоподачи за 200 об/мин до отсечки) для снижения ударных нагрузок.

Версия двигателя	Стоковый лимит (об/мин)	Безопасный максимум*
ЗМЗ-409.10 (атм.)	5000	5200-5300
ЗМЗ-409.06 (турбо)	5000	5400-5600
ЗМЗ-409.05 (турбо)	5200	5700-5900

*При условии установки усиленных клапанных пружин и масляного насоса 50-55л/мин

Критические ошибки: установка единого значения лимита для всех температур (необходима коррекция -50...-100 об/мин при 95+°С ОЖ), игнорирование задержки срабатывания датчика (требует смещения отсечки на 50-70 об/мин ниже расчетного максимума), отключение speed-limiter без проверки КПП на устойчивость к повышенным нагрузкам.

Настройка алгоритмов работы системы EGR и сажевого фильтра

Отключение системы рециркуляции отработавших газов (EGR) требует корректировки карт управления двигателем для предотвращения ошибок и нестабильной работы. Основное внимание уделяется таблицам, отвечающим за открытие/закрытие клапана EGR, и логике его активации в зависимости от нагрузки, оборотов и температуры. Необходимо полностью исключить сигналы на управление клапаном, а также отключить связанные диагностические коды (DTC) типа P040x. Параллельно пересчитываются коэффициенты коррекции топливоподачи и угла опережения зажигания, которые ранее адаптировались под наличие рециркулируемых газов во впускном тракте.

Оптимизация работы сажевого фильтра (DPF) или его программное удаление затрагивает комплекс параметров. При полном отключении DPF удаляются алгоритмы принудительной регенерации, коррекции впрыска для повышения температуры выхлопа, а также датчики дифференциального давления и температуры. Требуется перепрошивка карт продолжительности и периодичности регенераций, лимитов накопленной сажи и условий запуска процесса. Если фильтр сохраняется – настраиваются пороги срабатывания регенерации, длительность пост-впрыска и шаги корректировки воздушного потока через турбину для поддержания температурного режима.

Ключевые этапы калибровки

1. Модификация управляющих карт EGR:
   • Обнуление значений Duty Cycle клапана во всех рабочих точках
   • Блокировка сигналов датчика положения EGR
   • Корректировка таблиц топливоподачи с учётом отсутствия разбавления заряда
2. Адаптация системы под отсутствие DPF:

   Параметр	Тип изменения
   Режимы регенерации	Полное отключение
   Пост-впрыск	Сокращение цикловой подачи
   Датчики давления/температуры DPF	Эмуляция штатных значений
   OBD-диагностика	Деактивация DTC P2002, P2463

3. Верификация изменений:
   • Контроль отсутствия ошибок при различных нагрузках
   • Проверка стабильности холостого хода
   • Тестирование динамических характеристик

Кастомизация параметров холодного запуска и прогрева

Оптимизация параметров холодного запуска и прогрева двигателя ЗМЗ-409 требует точной корректировки топливоподачи и углов зажигания. Основной фокус направлен на таблицы, зависящие от температуры охлаждающей жидкости (ТОЖ). Корректировки обеспечивают стабильную работу при низких температурах без переобогащения смеси.

Ключевые цели включают уверенный пуск при -25°С и ниже, плавное снижение оборотов холостого хода по мере прогрева, предотвращение "затыкания" двигателя при сбросе газа. Требуется баланс между избыточным обогащением (нагар на свечах) и бедной смесью (неустойчивая работа).

Настраиваемые параметры

• Стартовое обогащение: Длительность впрыска при прокрутке стартером (Injection time cranking). Корректируется по ТОЖ
• Прогревочные коэффициенты: Множители длительности впрыска (Warm-up enrichment) с шагом 5-10°С
• Угол опережения зажигания при пуске: Отдельная карта для режима стартера
• Добавочный воздух: Положение РХХ для поддержки оборотов (IAC steps vs Temperature)
• Фазировка отключения прогревных поправок: Температурные пороги снижения коррекций

Температура ОЖ (°C)	Коэффициент обогащения	Обороты ХХ (об/мин)
-30	1.75 - 1.85	1200 ±50
-10	1.45 - 1.55	1050 ±30
+20	1.15 - 1.20	900 ±20
+70	1.00 (отключение)	750 ±10

Алгоритм настройки:

1. Фиксация штатных значений в диагностическом ПО (например, Combiloader)
2. Постепенное увеличение стартового обогащения при тестах ниже -15°С
3. Коррекция прогревочных множителей по данным лямбда-зонда (целевое AFR 12.5-13.2 на холодную)
4. Настройка задержки отключения прогревных поправок после достижения 60-70°С
5. Введение отрицательной коррекции УОЗ на первых 30 секундах прогрева для стабилизации горения

Критические ошибки: Резкое снижение коэффициентов обогащения при +40°С приводит к "провалу" оборотов. Избыточное обогащение (>1.9) вызывает залив свечей после повторного пуска. Обязателен контроль состава выхлопа газоанализатором на всех этапах.

Калибровка коррекций по лямбда-зондам

Калибровка топливных коррекций по показаниям лямбда-зондов – критический этап чип-тюнинга ЗМЗ-409. Она обеспечивает точное соответствие фактического состава топливовоздушной смеси заданным в прошивке значениям. Без корректной настройки краткосрочных (STFT) и долгосрочных (LTFT) коррекций невозможна стабильная работа двигателя: возникают провалы, детонация или перерасход топлива.

Процедура требует анализа текущих коррекций во всех рабочих режимах двигателя: холостой ход, средние и высокие нагрузки, переходные процессы. Используются диагностические сканеры для мониторинга данных в реальном времени и логгирования параметров. Обязательное условие – исправность датчиков кислорода, отсутствие подсосов воздуха и корректное давление в топливной рампе.

Алгоритм калибровки

1. Прогрев двигателя до рабочей температуры (80-90°C) и активация замкнутого контура O₂.
2. Фиксация текущих значений STFT/LTFT на холостом ходу (600-800 об/мин) при нулевой нагрузке.
3. Проверка коррекций в режимах частичной нагрузки (2500-3500 об/мин) с дросселем 30-70%.
4. Анализ переходных процессов: резкое открытие дросселя, торможение двигателем.
5. Сравнение полученных коррекций с допустимыми пределами:
   • STFT: ±5%
   • LTFT: ±8-10%
6. Корректировка калибровочных карт топливоподачи:

   Отклонение LTFT	Действие
   +10% и выше	Уменьшение топливоподачи в соответствующем секторе карты
   -10% и ниже	Увеличение топливоподачи в секторе

7. Повторная проверка после внесения изменений (минимум 2 цикла прогрева/остывания двигателя).

Ключевые требования: Коррекции должны стремиться к нулю без постоянного насыщения в положительную/отрицательную зону. При отклонениях свыше 15% необходима проверка механической части двигателя перед дальнейшей настройкой. Финализация калибровки выполняется при полностью прогретом катализаторе.

Тонкая настройка фаз газораспределения ВВТ

Точная коррекция фаз газораспределения через систему ВВТ критична для оптимизации наполнения цилиндров на разных режимах работы ЗМЗ-409. Процедура требует синхронизации изменяемых параметров угла опережения зажигания и топливоподачи в калибровках ЭБУ. Ошибки приводят к снижению крутящего момента, детонации или перерасходу топлива.

Настройка выполняется через специализированное ПО (например, CMDFLASH или Openbox) с обязательным контролем лямбда-коррекции и детонационных меток в реальном времени. Требуется коррекция 3D-карт положения распредвала, учитывающих давление во впускном коллекторе, температуру ОЖ и обороты двигателя. Без динамометрического стенда или инструментов логгирования данные корректировки недопустимы.

Алгоритм калибровки фаз ВВТ

1. Активация режима диагностики ЭБУ и снятие заводских защит
2. Фиксация базовых значений по контрольным точкам:
   • Холостые обороты (800-850 об/мин)
   • Пик крутящего момента (3500-4000 об/мин)
   • Максимальная нагрузка (4500+ об/мин)
3. Пошаговая коррекция угла опережения распредвала (0.5-2° за итерацию) с фиксацией:

   Параметр	Допустимый диапазон
   Лямбда (λ)	0.98-1.02 на установившемся режиме
   Угол ОЗ	Не выше 35° на высоких оборотах
   Детонация	Макс. 3° корректировки ЭБУ

4. Верификация изменений на переходных режимах (резкий набор/сброс газа)

Критические требования: Запрещено смещение фаз за пределы механических возможностей фазовращателя (±30° от номинала). При перепрошивке обязательна адаптация ДПРВ через процедуру "обучение нуля фазовращателя". Игнорирование этого шага вызывает ошибки P0010-P0017 и нестабильный холостой ход.

Правка таблиц диагностики детонации и реакции на октановое число

Корректировка таблиц диагностики детонации требует точного понимания алгоритмов работы ЭБУ. Основная задача – адаптировать пороги регистрации детонации под конкретный тип двигателя и условия эксплуатации. Неправильные значения привеют к ложным срабатываниям системы или игнорированию реальных проблем, что чревато повреждением цилиндропоршневой группы.

Таблицы реакции на октановое число напрямую влияют на угол опережения зажигания (УОЗ) при обнаружении детонации. Здесь необходимо синхронизировать данные с картами зажигания, учитывая калибровочные коэффициенты топлива. Критически важно сохранить логику ступенчатого уменьшения УОЗ при продолжительной детонации, иначе возникнут риски перегрева или потери мощности.

Ключевые этапы калибровки

1. Анализ исходных параметров
   • Фиксация заводских значений порога детонации для всех режимов (обороты/нагрузка)
   • Проверка корреляции таблиц ОЧ с картами угла опережения зажигания
2. Коррекция порогов детонации
   • Увеличение чувствительности для форсированных моторов (+15-25%)
   • Снижение чувствительности при установке жёстких подушек ДД (на 10-20%)
3. Оптимизация реакции на ОЧ
   • Зависимость шага коррекции УОЗ от интенсивности детонации
   • Калибровка времени возврата к базовому углу после детонации

Важно: Все изменения требуют валидации на стенде и при дорожных испытаниях. Обязательна проверка по диагностическим кодам ошибок (P0325, P0330) и графикам регистрации детонации в реальном времени.

Параметр	Сток	Тюнинг	Эффект
Шаг коррекции УОЗ	0.75°	1.2-1.5°	Быстрый выход из детонации
Восстановление УОЗ	0.15°/сек	0.3-0.4°/сек	Снижение потерь мощности
Порог детонации (2000 об/мин)	72 mV	58-65 mV	Раннее обнаружение

Формирование рабочей прошивки из модифицированных калибровок

После корректировки параметров в калибровочных картах (топливоподача, угол опережения зажигания, регулятор ХХ, температурные поправки и др.), модифицированные данные интегрируются в исходную прошивку ЭБУ. Для этого используется специализированное ПО (например, ChipTuningPro, Openbox). Программа заменяет оригинальные калибровки на изменённые блоки данных, сохраняя структуру и служебные разделы прошивки.

Автоматически выполняется проверка целостности адресного пространства и контрольных сумм прошивки. При обнаружении несоответствий (ошибки переполнения, конфликты адресов) ПО генерирует предупреждения. Требуется ручная проверка логики изменений, чтобы исключить противоречивые корректировки в связанных калибровках (например, коррекция угла зажигания на разных оборотах и нагрузках).

Алгоритм сборки и верификации

1. Импорт изменений: Загрузка отредактированных .bin или .hex файлов калибровок в ПО для чип-тюнинга.
2. Сборка прошивки: Автоматическая замена оригинальных калибровок на модифицированные с пересчётом контрольных сумм.
3. Валидация данных:
   • Проверка граничных значений (обороты, нагрузка, температура);
   • Анализ плавности кривых (топливная карта, УОЗ);
   • Сверка адресов и отсутствия перекрытия секторов.
4. Тестовое моделирование: Прогон прошивки через эмулятор работы ЭБУ для выявления критических ошибок.

Параметр	Оригинал	Модификация	Риски
Ограничитель оборотов	5200 об/мин	5800 об/мин	Механический износ ГРМ
УОЗ на высоких оборотах	15°	18°	Детонация при низком октане
Коэф. топлива (WOT)	0.85	0.92	Перегрев катализатора

Готовую прошивку сохраняют в формате, совместимом с программатором (.bin, .mot). Обязательна проверка на стенде или диагностическом оборудовании перед записью в ЭБУ. Фиксируются все изменения в чек-листе для возможности отката.

Верификация целостности данных перед записью

После внесения изменений в калибровочные таблицы ЭБУ двигателя ЗМЗ-409 критически важно убедиться в отсутствии ошибок модификации. Любая некорректная запись данных способна вызвать нестабильную работу силового агрегата или полный отказ контроллера.

Процедура верификации включает автоматизированную проверку контрольных сумм прошивки и побайтовое сравнение исходного файла с результатом записи. Это гарантирует, что адаптированная прошивка физически записана во флеш-память ЭБУ без искажений и соответствует ожидаемой структуре.

Алгоритм проверки данных

Современное ПО для чип-тюнинга выполняет следующие шаги автоматически:

1. Расчёт контрольной суммы модифицированного файла прошивки перед загрузкой в ЭБУ
2. Проверка связи с блоком управления и целостности его памяти через диагностический интерфейс
3. Сравнение контрольных сумм после записи:
   • Считывание записанных данных из ЭБУ
   • Вычисление CRC считанного массива информации
   • Сопоставление с эталонным значением для модифицированной прошивки

При обнаружении расхождений программа генерирует ошибку с указанием типа несоответствия. В таких случаях требуется:

Действие	Описание
Повторная запись	Автоматическая попытка перезаписи проблемных секторов
Диагностика оборудования	Проверка стабильности напряжения питания и целостности диагностического кабеля
Восстановление резервной копии	Откат к оригинальной прошивке при неустранимых ошибках верификации

Игнорирование этапа верификации повышает риски возникновения критических ситуаций: от некорректных показаний датчиков до перехода ЭБУ в аварийный режим с ограничением оборотов двигателя.

Алгоритм перевода ЭБУ в режим загрузчика

Для корректного взаимодействия с блоком управления двигателем ЗМЗ-409 при чип-тюнинге необходимо принудительно перевести его в сервисный режим (bootloader). Это позволяет обойти защиту ПО и записать модифицированную прошивку. Процедура требует строгого соблюдения последовательности действий.

Подготовьте диагностический адаптер (K-Line, ADS, ELM327 с поддержкой протокола), установите на ПК специализированное ПО (например, Combiloader, ChipTuningPro) и убедитесь в стабильности напряжения бортовой сети (рекомендуется подключение зарядного устройства). Заглушите двигатель, но оставьте зажигание включенным перед началом операции.

Пошаговая последовательность действий

1. Подключите диагностический адаптер к разъёму OBD-II автомобиля и COM/USB-порту ПК
2. Запустите программу для прошивки и выберите в настройках:
   • Тип подключения: K-Line
   • Скорость обмена: 10400 baud
   • Модель ЭБУ: М73/M74
3. В главном меню ПО выберите функцию "Enter Bootloader" или аналогичную
4. Нажмите кнопку "Старт" и дождитесь отправки специальной команды
5. При успешном переходе в режим загрузчика:
   • На приборной панели погаснет индикатор Check Engine
   • Программа выдаст сообщение "Boot Mode Activated"
   • Появится доступ к функциям чтения/записи прошивки

Критические ошибки при выполнении: Прерывание подачи питания, отсоединение адаптера во время процедуры, неверные настройки COM-порта. При неудаче повторите попытку через 10 секунд после полного отключения зажигания. Убедитесь в отсутствии ошибок контакта в диагностическом разъёме.

Типичный статус ЭБУ	Индикация ПО	Действия
Заводской режим	ECU ONLINE	Требуется перевод в загрузчик
Bootloader активен	BOOT MODE	Доступна прошивка
Ошибка связи	CONNECTION LOST	Проверить физическое подключение

Процесс записи калибровочной части в память контроллера

Подготовка к записи начинается с подключения диагностического оборудования к разъёму OBD-II автомобиля. Необходимо убедиться в стабильности напряжения бортовой сети (рекомендуется 13.0-13.5В) и отсутствии помех. Контроллер двигателя (ЭБУ) переводится в режим программирования через специализированное ПО, например, ChipLoader или Combiloader, после чего выполняется считывание текущей прошивки для создания резервной копии.

Перед непосредственной записью модифицированных калибровок проводится верификация соответствия файла прошивки аппаратной версии ЭБУ и контрольной суммы. При использовании готового калибровочного файла (бинарный формат *.bin) осуществляется его загрузка в программный комплекс для редактирования карт (Calibrator, TunerPro) и последующей конвертации в формат, пригодный для записи в память микроконтроллера.

Алгоритм записи данных

1. Инициализация связи: Установка протокола обмена (K-Line, CAN) с контроллером через адаптер.
2. Стирание сектора: Выбор адресного пространства калибровок (обычно 0x8000-0xFFFF) и очистка flash-памяти.
3. Пакетная передача: Последовательная отправка данных блоками по 128/256 байт с паузами между пакетами.
4. Верификация: Побайтовое сравнение записанной информации с исходным файлом *.bin.
5. Коррекция контрольной суммы: Автоматический пересчёт и сохранение checksum в служебных ячейках памяти.

Критические параметры процесса:

Скорость передачи	9600-115200 Бод (зависит от протокола)
Допустимые прерывания	Не более 0.5 секунды на пакет
Температура ЭБУ	До +60°C (при превышении – пауза для охлаждения)

После успешной записи выполняется принудительная перезагрузка контроллера и диагностика на предмет ошибок (DTC). Обязательна проверка функционирования систем: запуск ДВС, корректность показаний датчиков, отсутствие пропусков зажигания. При выявлении сбоев в работе – восстановление из резервной копии с повторным анализом калибровочных данных.

Контрольное считывание для проверки корректности прошивки

После записи модифицированного ПО в блок управления двигателем (ЭБУ) выполняется обязательное контрольное считывание данных. Эта процедура подтверждает, что записанная прошивка полностью соответствует исходному файлу тюнинга без ошибок передачи или повреждения данных. Пренебрежение этапом верификации может привести к некорректной работе силового агрегата и скрытым сбоям.

Для считывания используется диагностическое оборудование (K-Line, J2534-адаптер) и специализированное ПО, аналогичное инструментам для записи. Подключение к ЭБУ осуществляется через штатный диагностический разъем автомобиля при соблюдении стабильного напряжения бортовой сети (рекомендуется применение зарядного устройства).

Алгоритм действий

1. Инициализация подключения: запуск софта, выбор протокола связи ZMZ-409 (ISO 9141-2/KWP2000), установка связи с ЭБУ.
2. Считывание прошивки: активация функции "Чтение ПЗУ" (Read ROM/Read ECU). Процесс занимает 5-15 минут в зависимости от объема памяти.
3. Сохранение файла: запись считанных данных в новый файл на ПК с уникальным именем (например, ZMZ409_backup_verif.bin).

Параметр	Критерий проверки
Размер файла	Должен совпадать с оригиналом тюнинговой прошивки (байт в байт)
Контрольная сумма	Рассчитанное значение обязано соответствовать эталону
Контент-анализ	Побайтовое сравнение через HEX-редактор (WinHex, HxD)

При обнаружении расхождений (например, несовпадение контрольной суммы или разного размера блоков) прошивка считается некорректной. Требуется повторная запись с предварительной проверкой целостности исходного файла, качества подключения кабеля и стабильности питания. Успешная верификация гарантирует, что дальнейшая эксплуатация двигателя безопасна, а все изменения внедрены точно.

Тестовый запуск движка с режимом диагностики ошибок

Перед запуском убедитесь в правильности подключения диагностического оборудования (например, сканера ELM327 или специализированного ПО) к разъёму OBD-II. Проверьте надёжность всех электрических соединений, целостность топливных магистралей и отсутствие подтёков технических жидкостей. Зафиксируйте капот в открытом положении для оперативного доступа к узлам двигателя.

Активируйте зажигание без запуска стартера, отслеживая показания сканера: убедитесь, что контроллер ЭСУД распознан, а датчики выдают корректные параметры (напряжение АКБ, температура ОЖ, положение ДПДЗ). Отсутствие связи с блоком управления или критических ошибок типа обрыва цепи ДПКВ является обязательным условием для продолжения процедуры.

Алгоритм диагностического запуска

1. Старт двигателя – выполните кратковременное включение стартера (не более 3-5 секунд). При отсутствии возгорания повторите попытку через 30 секунд.
2. Контроль показателей в реальном времени:
   • Обороты холостого хода (целевое значение: 800±50 об/мин)
   • Напряжение бортовой сети (стабильные 13.6-14.4 В)
   • Корректировки топливоподачи (LTFT/STFT в пределах ±8%)
3. Анализ кодов неисправностей – просканируйте память ЭБУ на наличие:

   Постоянных ошибок	(тип P0xxx)	Требуют немедленного устранения
   Случайных сбоев	(тип Uxxxx)	Проверка контактов и экранировки проводки

При выявлении отклонений (плавающие обороты, детонация, ошибки по лямбда-зонду) заглушите двигатель и выполните проверку:

- Герметичность впуска – тест дымогенератором или визуальный осмотр уплотнений

- Качество топлива – давление в рампе (3.8-4.0 Атм), производительность форсунок

- Состояние ВВ-проводов – сопротивление 4-8 кОм, отсутствие пробоя на массу

Тестирование динамических характеристик на ходу: методика

Тестирование динамических характеристик после чип-тюнинга ЗМЗ-409 проводится для объективной оценки изменений в поведении двигателя и автомобиля в целом. Цель – зафиксировать прирост мощности и крутящего момента, улучшение отзывчивости и общей динамики разгона в реальных дорожных условиях, сравнивая показатели с базовыми (стоковыми) значениями.

Проверка требует строгого соблюдения методики для получения достоверных и воспроизводимых результатов. Необходимо минимизировать влияние переменных факторов, таких как состояние дорожного покрытия, атмосферные условия, загрузка автомобиля и уровень топлива в баке. Все тесты "до" и "после" тюнинга должны выполняться на одном и том же автомобиле, на одном участке дороги, с одним водителем, в максимально схожих погодных условиях и с идентичной заправкой (желательно полный бак или контроль уровня).

Порядок проведения динамических испытаний

1. Подготовка автомобиля и оборудования:

• Техническое состояние: Автомобиль должен быть полностью исправен (ДВС, трансмиссия, ходовая часть, тормоза), прошел ТО. Давление в шинах – строго по норме производителя и одинаковое для всех тестов.
• Загрузка: Только водитель. Багажник пуст, посторонние предметы в салоне убраны. Уровень топлива – полный бак (или фиксированный, легко проверяемый уровень).
• Оборудование: Использование GPS-логгера (например, Racelogic PerformanceBox, VBOX или специализированные приложения типа Torque Pro с высокочастотным GPS-модулем) для точного замера времени разгона и скорости. Штатный бортовой компьютер недостаточно точен. Дополнительно полезны сканеры для мониторинга параметров ЭБУ в реальном времени (угол опережения зажигания, коррекции топливоподачи, температура, детонация).

2. Выбор и подготовка трассы:

• Безопасность: Участок дороги должен быть прямым, ровным, с качественным сухим покрытием, с хорошим обзором и минимальным движением. Идеально – закрытая площадка (автодром) или безопасная загородная трасса рано утром.
• Длина: Достаточная для выполнения серии разгонов до необходимой скорости (обычно не менее 1 км для разгона до 100-120 км/ч, учитывая тормозной путь после замера).
• Уклон: Участок должен иметь минимально возможный уклон (в идеале 0%). Если уклон есть, направление разгона "до" и "после" должно быть строго одинаковым.

3. Методика выполнения замеров:

• Прогрев: Довести двигатель до рабочей температуры (90°C).
• Старт: Фиксированная методика старта:
  • Вариант А (С места): Полная остановка. Выжать сцепление, включить первую передачу. Начать разгон с минимально возможных оборотов, максимально быстро, но без пробуксовки выжать педаль газа "в пол" (WOT - Wide Open Throttle) и плавно отпустить сцепление. Педаль газа остается полностью выжатой до достижения целевой скорости.
  • Вариант Б (С ходу): Движение на постоянной низкой скорости (например, 30-40 км/ч) на передаче, с которой будет выполняться разгон (чаще 2-я или 3-я). Стабилизировать скорость. Резко выжать педаль газа "в пол" (WOT) и удерживать до достижения целевой скорости.
• Переключение передач: Переключения должны выполняться быстро и четко, на одних и тех же оборотах (обычно в зоне максимальной мощности или чуть выше) для всех заездов. Фиксировать точки переключения.
• Количество заездов: Выполнить не менее 3-5 заездов каждого типа разгона (с места, с ходу на разных передачах) как до, так и после чип-тюнинга. Отбросить явно неудачные попытки (сильная пробуксовка, ошибка переключения). Усреднить результаты.
• Параметры фиксации:

Режим теста	Основные измеряемые параметры	Дополнительные наблюдения
Разгон 0-40 км/ч	Время (сек)	Приемистость на низах, сцепление с дорогой
Разгон 0-60 км/ч	Время (сек)	Стартовая динамика
Разгон 0-100 км/ч	Время (сек) - основной показатель	Общая динамика, работа КПП
Разгон 60-100 км/ч (на 3/4 передаче)	Время (сек), Дистанция (м)	Динамика обгона ("упругость")
Разгон 80-120 км/ч (на 4/5 передаче)	Время (сек), Дистанция (м)	Динамика на трассе
Максимальная скорость (опционально, с осторожностью!)	Vmax (км/ч)	Способность двигателя "крутиться"

4. Интерпретация результатов:

1. Сравнение "До" и "После": Основной фокус – на сокращении времени разгона до ключевых скоростей (особенно 0-100 км/ч, 60-100 км/ч) и увеличении среднего ускорения.
2. Анализ кривой разгона: Внимательно изучить графики скорости/ускорения от времени/дистанции. Искать участки, где прирост динамики наиболее заметен (низы, середина, "верха" оборотов).
3. Субъективная оценка: Фиксировать изменения в отзывчивости педали газа, плавности работы двигателя под нагрузкой, поведении на переходных режимах (например, при резком нажатии газа в движении).
4. Контроль параметров ЭБУ: Важно убедиться, что во время интенсивного разгона отсутствует детонация, коррекции топливоподачи (LTFT, STFT) находятся в допустимых пределах, температура не выходит за критические значения.

Мониторинг лямбда-коррекций в реальном времени

Мониторинг лямбда-коррекций в реальном времени – критический этап чип-тюнинга ЗМЗ-409, позволяющий оценить адекватность топливоподачи после внесения изменений в прошивку ЭБУ. Он выполняется с использованием диагностического сканера (например, SM-Diagnostic или Openbox), подключенного к OBD-II разъёму двигателя, в условиях работающего и прогретого до рабочей температуры мотора (85–95°C). Цель – визуализировать и проанализировать текущие значения краткосрочной (СТК) и долгосрочной (ДКК) топливных коррекций во всех режимах работы ДВС.

Коррекции отражают реакцию системы управления двигателем (СУД) на отклонение состава топливно-воздушной смеси от стехиометрического (λ=1), вычисленное на основе сигналов кислородных датчиков (лямбда-зондов). СТК оперативно реагирует на кратковременные изменения (перегазовки, сброс газа), работая в узком диапазоне (±5–10%). ДКК накапливает систематические отклонения, компенсируя их глобальным сдвигом топливоподачи в рамках всей топливной карты (±20–25%), что указывает на устойчивые несоответствия между калибровками ЭБУ и реальными условиями.

Ключевые аспекты мониторинга

Анализ данных требует проверки в следующих режимах:

1. Холостой ход: Убедитесь в стабильности СТК (±3–5%) и минимальном отклонении ДКК (±5%).
2. Равномерное движение (1500–3000 об/мин, частичная нагрузка): СТК должна колебаться около нуля, ДКК – стремиться к 0% (±5%).
3. Резкое ускорение/перегазовка: Допускается кратковременный выход СТК за пределы ±10%, но с быстрым возвратом к норме.
4. Переходные режимы: Отслеживайте скорость реакции СТК на изменение положения дросселя.

Интерпретация результатов:

• ДКК > +5%: Система обогащает смесь – вероятна нехватка топлива в прошивке или неисправность (забитые форсунки, низкое давление топлива).
• ДКК < -5%: Система обедняет смесь – избыток топлива в калибровках или утечка воздуха.
• СТК постоянно > |10%|: Недостаточная скорость реакции ДКК или ошибки в переходных режимах.
• Коррекции "в нуле" во всех режимах: Оптимальное соответствие прошивки параметрам двигателя.

Важные параметры для фиксации:

Параметр	Диапазон нормы	Признак проблемы
ДКК (Банк 1)	-5% .. +5%	Выход за пределы ±8%
СТК (Банк 1)	-3% .. +3% (стаб. режим)	Постоянное > |10%|
Скорость сходимости ДКК	Мин. после 5-10 мин движения	"Плавающие" значения

Устойчивые отклонения ДКК за пределы ±8% требуют коррекции топливных карт (Fuel Map, Lambda Target) в прошивке ЭБУ и повторной проверки. Игнорирование данных лямбда-коррекций ведет к риску обеднения/переобогащения смеси, детонации, повышенному расходу или повреждению катализатора.

Анализ температуры ОЖ и работы вентилятора после тюнинга

После чип-тюнинга ЗМЗ-409 критически важно отслеживать температурный режим двигателя, так как повышение мощности неизбежно увеличивает тепловую нагрузку на систему охлаждения. Изменения в топливных картах и углах опережения зажигания приводят к более интенсивному тепловыделению, что требует тщательной проверки эффективности отвода тепла через радиатор и корректности работы вентилятора.

Настройки активации вентилятора в прошивке напрямую влияют на температурную стабильность. После перепрошивки необходимо убедиться, что калибровочные таблицы включения/выключения вентилятора соответствуют новым тепловым условиям. Особое внимание уделяется пороговым значениям температуры ОЖ для старта первой и второй скорости вентилятора, а также гистерезису отключения.

Ключевые аспекты диагностики

Контрольные параметры при тестировании:

• Температура открытия термостата (должна соответствовать 80-85°С)
• Рабочая температура в движении (оптимальный диапазон 85-95°С)
• Температура активации 1-й скорости вентилятора (стандартно 92-95°С)
• Температура активации 2-й скорости (100-105°С)
• Гистерезис отключения (разница между точкой включения и выключения)

Типичные проблемы после тюнинга: запаздывание включения вентилятора, недостаточная производительность второй скорости, превышение температуры 105°С в пробках. Это требует корректировки калибровок в прошивке – снижения порогов срабатывания или увеличения времени работы на высоких оборотах.

Параметр	Заводские настройки	Рекомендации после тюнинга
Включение 1-й скорости	94-96°C	90-92°C
Включение 2-й скорости	101-103°C	97-99°C
Гистерезис отключения	5-7°C	3-5°C

Алгоритм проверки:

1. Прогреть двигатель до рабочей температуры (холостые обороты)
2. Зафиксировать момент включения каждой скорости вентилятора
3. Проверить стабилизацию температуры в режиме имитации пробки (2-3 минуты на холостом ходу)
4. Оценить скорость снижения температуры после активации вентилятора
5. Сравнить данные с логами до тюнинга

При отклонениях более 5°С от нормы или нестабильном удержании температуры требуется перекалибровка прошивки с увеличением производительности вентилятора на низких оборотах ДВС и оптимизацией алгоритмов работы.

Проверка стабильности холостых оборотов под нагрузкой

Данная процедура критична для оценки корректности работы системы управления двигателем после чип-тюнинга. Она выявляет способность ЭБУ поддерживать заданные обороты холостого хода при включении энергопотребителей, имитируя реальные условия эксплуатации.

Проверка выполняется на прогретом до рабочей температуры (85–95°C) двигателе с исправной системой зажигания и топливоподачи. Предварительно необходимо убедиться в отсутствии ошибок ЭБУ и нормальном уровне технических жидкостей.

Алгоритм выполнения проверки

1. Запустите двигатель и дайте ему поработать на холостом ходу 2 минуты без нагрузки
2. Фиксируйте базовые показатели:
   • Обороты холостого хода (должны соответствовать калибровкам прошивки, обычно 750–800 об/мин)
   • Напряжение бортовой сети (не менее 13.5В)
3. Последовательно включайте нагрузки с фиксацией времени стабилизации:

   Тип нагрузки	Допустимое падение оборотов	Время восстановления
   Дальний свет фар	макс. 50 об/мин	до 3 сек
   Печка (макс. скорость)	макс. 70 об/мин	до 4 сек
   Электроусилитель руля (вывернутые колеса)	макс. 100 об/мин	до 2 сек

4. Проверьте реакцию на комбинированную нагрузку (все потребители одновременно)
5. Контролируйте параметры:
   • Отсутствие колебаний стрелки тахометра (допуск ±20 об/мин)
   • Стабильность работы ДПДЗ и ДМРВ (не должны провоцировать детонацию)

При выявлении плавающих оборотов, задержек восстановления более 5 секунд или самопроизвольной остановке двигателя требуется коррекция калибровок РХХ и регулятора напряжения в прошивке. Особое внимание уделите адаптации дроссельного узла после внесения изменений.

Процедура самообучения ЭБУ новым параметрам

Процедура самообучения ЭБУ ЗМЗ-409 необходима для адаптации контроллера к новым калибровкам после чип-тюнинга или замены компонентов. Она позволяет блоку запомнить оптимальные параметры работы двигателя в текущих условиях, учитывая износ датчиков, качество топлива и индивидуальные характеристики мотора.

Алгоритм запускается автоматически при соблюдении строгих условий, но требует выполнения водителем четкой последовательности действий для корректного завершения. Основная цель – адаптация топливоподачи и регулятора холостого хода (РХХ) под обновленное ПО.

Алгоритм выполнения процедуры

1. Подготовка двигателя:
   • Прогрев до рабочей температуры (80–95°C)
   • Отключение всех энергопотребителей (кондиционер, фары, обогревы)
   • Проверка отсутствия ошибок в памяти ЭБУ
2. Адаптация холостого хода:
   • Запуск двигателя и работа на нейтрали 3–5 минут без вмешательства
   • Контроль стабильности оборотов (700–800 об/мин)
   • Автоматическая коррекция положения РХХ ЭБУ
3. Обучение топливных коррекций:
   • Движение в равномерном режиме (40–60 км/ч) 10–15 минут
   • Чередование циклов разгона/торможения
   • Адаптация долгосрочных коррекций по датчику кислорода
4. Верификация результатов:

   Параметр	Нормальное значение
   Коррекции топлива (STFT)	±3–5%
   Долгосрочные коррекции (LTFT)	±8%
   Обороты ХХ	750±30 об/мин

Критические условия прерывания: сброс зажигания, перепад напряжения, ошибки датчиков (ДК, ДПДЗ, ДМРВ). При некорректном обучении возможны плавающие обороты, повышенный расход топлива или ошибки Р0171/Р0172. В таких случаях процедуру требуется повторить после устранения неисправностей.

Решение типовых проблем: ошибка P0601, детонация

Ошибка P0601 (неисправность контрольной суммы ПЗУ ЭБУ) часто возникает после некорректного чип-тюнинга ЗМЗ-409. Она указывает на несоответствие программного кода в памяти контроллера заводским параметрам или повреждение данных. Активация этой ошибки блокирует работу двигателя в аварийном режиме, сопровождается потерей мощности и нестабильными оборотами.

Детонация проявляется характерным металлическим стуком под нагрузкой, особенно при разгоне или движении в гору. На ЗМЗ-409 она часто связана с переобеднённой топливной смесью, некорректными углами опережения зажигания или использованием низкооктанового бензина после прошивки. Длительная детонация ведёт к разрушению поршней и прокладки ГБЦ.

Диагностика и устранение P0601

Основные причины:

• Ошибки при записи прошивки (обрыв связи, отключение АКБ)
• Использование несовместимого ПО для калибровки
• Физические повреждения ЭБУ или проводки

Алгоритм решения:

1. Проверьте целостность соединения диагностического оборудования и версию ПО для прошивки.
2. Считайте текущую калибровку и сравните контрольную сумму с оригиналом.
3. Перепрошейте ЭБУ корректной версией ПО, соблюдая процедуру:
   • Стабилизируйте напряжение АКБ (12.5-13V)
   • Отключите все потребители энергии
   • Не прерывайте процесс записи
4. При сохранении ошибки – диагностируйте аппаратные неисправности ЭБУ.

Детонация двигателя

Ключевые факторы возникновения:

Причина	Решение
Завышенное опережение зажигания в прошивке	Корректировка калибровок УОЗ в зонах детонации
Слишком бедная топливная коррекция	Проверка ДМРВ/лямбда-зондов, обогащение смеси в прошивке
Некорректная работа датчика детонации	Диагностика датчика, замена при неисправности
Использование бензина с октановым числом ниже 92	Заправка топливом АИ-95/АИ-98, сброс адаптаций

Профилактические меры:

1. Проверяйте актуальность версии прошивки для конкретной модификации двигателя.
2. Анализируйте логи работы ДД в реальном времени через диагностический сканер.
3. Вносите изменения в калибровки УОЗ ступенчато (шаг 1-2°), тестируя на разных режимах.
4. Контролируйте топливные коррекции после перепрошивки (допуск ±5%).

Экспресс-метод возврата к заводским настройкам

Для экстренного восстановления заводского ПО контроллера ЭСУД двигателя ЗМЗ-409 без специализированного оборудования используйте режим принудительного сброса адаптаций. Данный метод не требует перепрошивки блока управления, но подразумевает строгое соблюдение регламента операций для корректного обнуления данных.

Подготовьте автомобиль к процедуре: установите нейтральную передачу (механика) или режим "P" (автомат), затяните ручной тормоз, убедитесь в отсутствии ошибок бортовой системы (например, незакрытой дроссельной заслонки). Прогрейте двигатель до рабочей температуры 85-90°C и заглушите его.

Пошаговый алгоритм выполнения

1. Выжмите педаль акселератора до упора и удерживайте её
2. Поверните ключ зажигания в положение "ON" (без запуска двигателя)
3. Дождитесь звукового сигнала окончания самодиагностики (примерно 10 секунд)
4. Отпустите педаль газа через 3 секунды после сигнала
5. Выключите зажигание на 15-20 секунд
6. Запустите двигатель и дайте поработать на холостом ходу 5 минут

Критические аспекты процедуры:

• Точность временных интервалов – отклонение более 2 секунд аннулирует результат
• Обязательная последующая калибровка – выполните 3 цикла разгона до 3000 об/мин с последующим сбросом газа
• Контроль качества сброса через диагностический разъём (актуальные параметры):

  ДПДЗ	0% при отпущенной педали
  Обороты ХХ	800±50 об/мин
  УОЗ	6-10° на прогретом двигателе

Важно: метод не устраняет физические неисправности! При сохранении аномальных показателей после 2 попыток требуется аппаратная диагностика ЭБУ. Результат сохраняется после 20 км пробега в смешанном режиме.

Особенности работы ГБО совместно с тюнингованной прошивкой

При интеграции газобаллонного оборудования с чип-тюнингованной прошивкой ЗМЗ-409 критически важен сбалансированный подход к калибровкам. Тюнинговая программа оптимизирует углы зажигания, топливные карты и параметры наддува для бензина, что вступает в противоречие с характеристиками газа. ГБО 4-го поколения, несмотря на автоматическую корректировку по лямбда-зондам, не способно полноценно адаптироваться под агрессивные настройки прошивки.

Основной конфликт возникает из-за различий в октановом числе (92-95 для бензина vs 105-110 для пропан-бутана) и скорости горения газовой смеси. Увеличенное давление наддува и раннее зажигание в тюнинговой прошивке провоцируют детонацию на газу, особенно в зоне низких оборотов и высокого крутящего момента. Температура выхлопных газов при работе на газе превышает расчетные значения калибровки, создавая риск прогара клапанов и повреждения турбины.

Ключевые аспекты синхронизации

Для безопасной эксплуатации требуется:

• Коррекция углов зажигания – сдвиг на 3-8° позже относительно бензиновой карты для компенсации скорости горения газа
• Активация отдельной температурной модели для газового режима с порогом срабатывания вентилятора 85-90°C
• Перекалибровка системы EGR с учетом сниженного образования NOx при работе на метане

Параметр	Бензин (тюнинг)	Газ (требуемая корректировка)
Оптимальное УОЗ при 3000 об/мин	18° до ВМТ	12-14° до ВМТ
Лямбда-коррекция	0.85-0.95 (форсировка)	1.00-1.05 (охлаждение камеры)
Макс. давление наддува	1.4 Бар	1.0-1.2 Бар

Обязательным условием является установка вариатора УОЗ или программируемого газового контроллера, динамически корректирующего зажигание при переходе на газ. Без этой доработки даже кратковременная работа тюнингованного двигателя на газу приводит к разрушению поршневых колец и оплавлению электродов свечей.

После прошивки ЭБУ двигателя необходимо провести тест-драйв с фиксацией параметров через диагностический сканер: особое внимание уделить скорости нарастания детонации (knock sensor), отклонениям коррекции топливоподачи (long term fuel trim) и температуре турбокомпрессора в режиме 3500-4500 об/мин. Оптимальное решение – создание раздельных прошивок для бензина и газа с автоматическим переключением через CAN-шину при смене топлива.

Ресурс мотора после чип-тюнинга: реальные риски

Ресурс двигателя ЗМЗ-409 после чип-тюнинга – ключевой вопрос, волнующий владельцев. На него нет универсального ответа, так как итоговая долговечность агрегата зависит от множества взаимосвязанных факторов. Увеличение мощности и крутящего момента неизбежно приводит к возросшим механическим и тепловым нагрузкам на кривошипно-шатунный механизм (КШМ), газораспределительный механизм (ГРМ), систему смазки и охлаждения.

Сам по себе грамотный чип-тюнинг, выполненный профессионалом на исправном моторе, не является "убийцей" ресурса. Основные риски возникают при экстремальном форсировании, некорректной настройке, игнорировании состояния ДВС до прошивки или эксплуатации в запредельных режимах. Недооценка этих факторов может привести к существенному сокращению срока службы силового агрегата.

Ключевые факторы, влияющие на ресурс после чип-тюнинга

Основные риски снижения ресурса ЗМЗ-409 после чип-тюнинга связаны со следующими аспектами:

• Качество и агрессивность калибровки: Чрезмерно "острые" настройки угла опережения зажигания (УОЗ) и топливных коррекций на высоких нагрузках/оборотах резко увеличивают риск детонации – главного разрушителя поршней и шатунно-поршневой группы (ШПГ). Неадекватное обогащение смеси ведет к закоксовыванию колец и калильному зажиганию, обеднение – к перегреву клапанов и поршней.
• Состояние двигателя до тюнинга: Чип-тюнинг выступает как "усилитель" существующих проблем. Износ маслосъемных колпачков, залегшие кольца, сниженная производительность масляного насоса, загрязненные форсунки, неидеальная работа системы охлаждения – все эти неисправности, терпимые в стоке, после увеличения мощности становятся критичными и ускоряют выход мотора из строя.
• Предельные нагрузки и режимы эксплуатации: Постоянная езда "в отсечку", длительное движение на максимальном крутящем моменте (особенно внатяг), буксировка тяжелых прицепов на высоких передачах – все это создает запредельные нагрузки на ШПГ и коленвал, которые мотор в стоке просто не может развить. Ресурс в таких условиях падает экспоненциально.
• Температурный режим: Увеличение мощности закономерно ведет к росту тепловыделения. Штатная система охлаждения ЗМЗ-409, особенно в летний период или под нагрузкой, часто работает на пределе. Чип-тюнинг без должного внимания к эффективности охлаждения (чистота радиаторов, состояние помпы, термостата, вентиляторов) гарантированно приводит к хроническому перегреву, деформации ГБЦ, прогарам прокладки и клапанов.
• Масляное голодание: Возросшие обороты и нагрузки требуют безупречной работы системы смазки. Забитая сетка маслоприемника, износ масляного насоса, использование неподходящего или некачественного масла, увеличенные межсервисные интервалы – прямой путь к масляному голоданию и задирам вкладышей коленвала и распредвалов, шатунных и поршневых пальцев.
• Работа с ГБО: Установка газобаллонного оборудования требует *обязательной* корректировки прошивки под газ. Эксплуатация на газе со стоковой или бензиновой тюнинговой прошивкой из-за иного октанового числа и температуры горения газа приводит к катастрофическому перегреву клапанов и их прогарам, а также детонации, разрушающей поршни.

Система двигателя	Основные риски после чип-тюнинга	Потенциальные последствия
КШМ / ШПГ	Детонация, перегрев, масляное голодание, запредельные механические нагрузки	Разрушение поршней, задиры на цилиндрах, излом/обрыв шатунов, разрушение вкладышей коленвала
ГРМ	Повышенные инерционные нагрузки на высоких оборотах, перегрев клапанов (особенно на ГБО)	Ускоренный износ роликов/натяжителя, обрыв ремня ГРМ, прогар клапанов, деформация стержней клапанов
Система смазки	Недостаточная производительность, засорение, некачественное/неподходящее масло	Масляное голодание, задиры вкладышей и шеек валов, повышенный износ
Система охлаждения	Недостаточная эффективность для возросшего тепловыделения	Хронический перегрев, деформация ГБЦ, прогар прокладки ГБЦ, закоксовывание колец

Таким образом, чип-тюнинг ЗМЗ-409 не сокращает ресурс автоматически, но многократно увеличивает требования к состоянию двигателя, качеству обслуживания, квалификации настройщика и дисциплинированности водителя. Игнорирование этих требований превращает тюнинг в гарантированный способ ускоренного достижения капитального ремонта.

Заключительная диагностика всех систем через OBD2 сканер

Подключите диагностический сканер к OBD2-разъёму автомобиля, расположенному под рулевой колонкой. Запустите двигатель и активируйте ПО сканера, выбрав модель автомобиля и тип двигателя ZMZ-409. Инициируйте полное сканирование всех электронных блоков управления (ЭБУ двигателя, АБС, иммобилайзера и других доступных систем).

Дождитесь завершения процедуры сканирования. Внимательно изучите отчёт на предмет наличия ошибок (DTC-кодов), обращая особое внимание на коды, связанные с топливной системой, зажиганием, датчиками кислорода и детонации. Все обнаруженные ошибки необходимо зафиксировать и классифицировать по критичности.

Анализ результатов и верификация параметров

Выполните следующие действия для верификации корректности работы прошивки:

1. Очистите все временные ошибки (pending codes) и повторите сканирование после 5-7 минут работы двигателя на холостом ходу
2. Проверьте ключевые параметры в реальном времени:
   • Убедитесь, что корректировки топливоподачи (STFT и LTFT) находятся в диапазоне ±5%
   • Проконтролируйте отсутствие ошибок по лямбда-зондам и детонации
   • Сравните показания ДПДЗ и ДМРВ с эталонными значениями для данной калибровки
3. Протестируйте системы под нагрузкой:

   Режим	Контролируемый параметр	Норма
   Холостой ход	Обороты, MAP-сенсор	800±50 об/мин, 28-33 kPa
   Резкое ускорение	Отклик дросселя, AFR	Без провалов, 12.8-13.2
   Перегазовка	Скорость отсечки	Не выше установленного лимита

При обнаружении критических несоответствий или постоянных ошибок выполните калибровку ДПДЗ и ДПКВ через меню сканера, после чего проведите повторную диагностику. Убедитесь, что система самодиагностики (MIL) не активирует индикатор Check Engine в течение трёх рабочих циклов двигателя. Только после подтверждения отсутствия ошибок и стабильности параметров процесс чип-тюнинга считается завершённым.

Список источников

Для подготовки материала использовались технические документы и экспертные публикации.

Основные источники включают специализированную литературу и отраслевые ресурсы.

• Официальные сервисные руководства ЗМЗ по двигателю 409
• Техническая документация на контроллеры Январь и Bosch
• Протоколы диагностики OBD-II для ЗМЗ-409
• Монографии по теории работы систем впрыска топлива
• Отчеты стендовых испытаний тюнингованных двигателей
• Инструкции ПО для калибровки (Calibrator, ChipTuning Pro)
• Материалы профильных форумов (УАЗ/ГАЗ-сообщества)
• Инженерные статьи о модификации топливных карт
• Руководства по эксплуатации диагностического оборудования
• Кейсы практикующих тюнинговых ателье

Видео: ЗМЗ-402 Ремонт и доработка двигателя.


• Самодельный подогрев автомобильных зеркал

• Mitsubishi Pajero Pinin - особенности, параметры, мнения

• Как поменять сальник коленвала на ВАЗ-2109 самому
