Практическое руководство - выбор и установка бортового компьютера ВАЗ 2115

Статья обновлена: 18.08.2025

Бортовой компьютер для ВАЗ 2115 – важный инструмент, расширяющий возможности контроля над автомобилем. Он предоставляет водителю детальную информацию о работе систем, расходе топлива и техническом состоянии.

Правильный выбор модели и грамотная установка напрямую влияют на функциональность и надежность устройства. Эта статья поможет разобраться в ключевых критериях выбора бортового компьютера и детально опишет процесс его монтажа на ВАЗ 2115.

Основные функции бортовых компьютеров для ВАЗ 2115

Бортовые компьютеры для ВАЗ 2115 обеспечивают мониторинг ключевых параметров автомобиля в реальном времени. Они считывают данные с датчиков и электронных блоков управления, преобразуя их в удобную для водителя информацию.

Функционал позволяет оптимизировать расход топлива, контролировать техническое состояние машины и своевременно выявлять неисправности. Это существенно повышает безопасность эксплуатации и снижает риски дорогостоящего ремонта.

Детализация возможностей

• Топливная статистика: мгновенный/средний расход, расчет остатка хода, объем потребления за поездку
• Диагностика ошибок: чтение и расшифровка кодов неисправностей ЭБУ, сигнализация Check Engine
• Параметры движения: текущая/средняя скорость, пройденное расстояние, время в пути
• Контроль систем: температура охлаждающей жидкости, напряжение бортовой сети, обороты двигателя
• Сервисные напоминания: индикация необходимости ТО, замены масла, воздушного фильтра

Функция	Практическое применение
Прогноз запаса хода	Расчет расстояния до заправки на остатке топлива
Регистрация максимумов	Фиксация пиковых значений температуры, напряжения, оборотов
Автономные таймеры	Программирование напоминаний по времени/пробегу

Ключевые параметры при выборе модели бортового компьютера

Совместимость с конкретным двигателем вашего ВАЗ 2115 – критически важный параметр. Убедитесь, что устройство поддерживает прошивку ЭБУ (например, Январь 5.1, Bosch M1.5.4) и тип системы впрыска (инжектор 8 или 16 клапанов). Ошибка выбора приведёт к некорректному отображению данных или полной неработоспособности.

Функциональность напрямую влияет на удобство использования. Определитесь, нужен ли вам только базовый мониторинг (обороты, температура, расход) или расширенные опции: голосовые оповещения, диагностика ошибок с расшифровкой, управление парктроником, GPS-трекинг. Переплата за ненужные функции нерациональна.

Детализация параметров

Конструктивное исполнение:

• Универсальный корпус: Монтируется отдельно (на торпеду, стойку). Требует прокладки проводов.

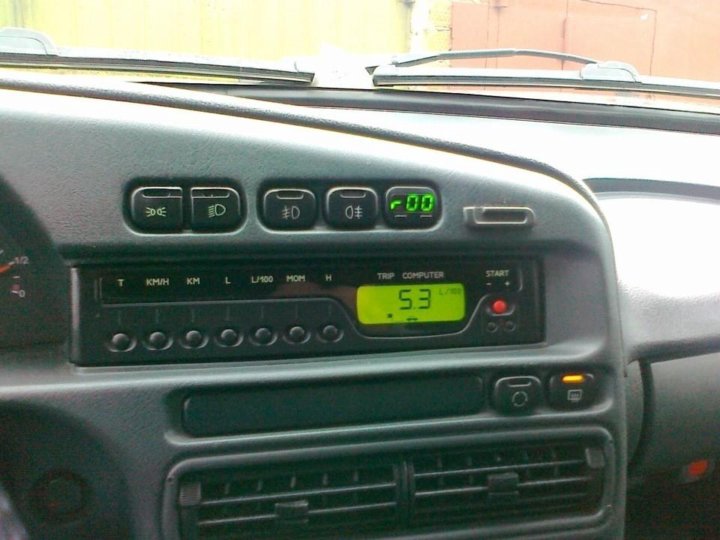

• Штатное место: Заменяет заглушку или "бардачок" над зеркалом заднего вида. Выглядит аккуратнее, но модельный ряд ограничен.

Аппаратные характеристики:

Дисплей	Тип (ЖК, цветной TFT), размер, разрешение, подсветка (важна для ночной езды).
Клавиатура	Удобство расположения кнопок, тактильная отдача.
Процессор и память	Влияют на скорость отклика и количество хранимых маршрутов/ошибок.

Программное обеспечение и интерфейс:

1. Логичность меню – быстрота доступа к основным данным.
2. Возможность обновления прошивки для исправления ошибок или добавления функций.
3. Наличие русскоязычного интерфейса (не все бюджетные модели его имеют).

Надёжность и бренд: Отдавайте предпочтение проверенным производителям (Multitronics, Gamma, Prestige). Изучите отзывы о качестве сборки, стабильности работы при перепадах температуры в салоне и долговечности экрана.

Популярные марки бортовых компьютеров для ВАЗ 2115

Российский рынок предлагает несколько проверенных брендов БК, совместимых с электроникой ВАЗ 2115. Устройства различаются функционалом, точностью диагностики и удобством интерфейса.

При выборе учитывайте совместимость с контроллером Январь 5.1/7.2 или Bosch M7.9.7, а также необходимость функций: от базовых показателей до голосовых уведомлений или GPS-мониторинга.

Топ-моделей

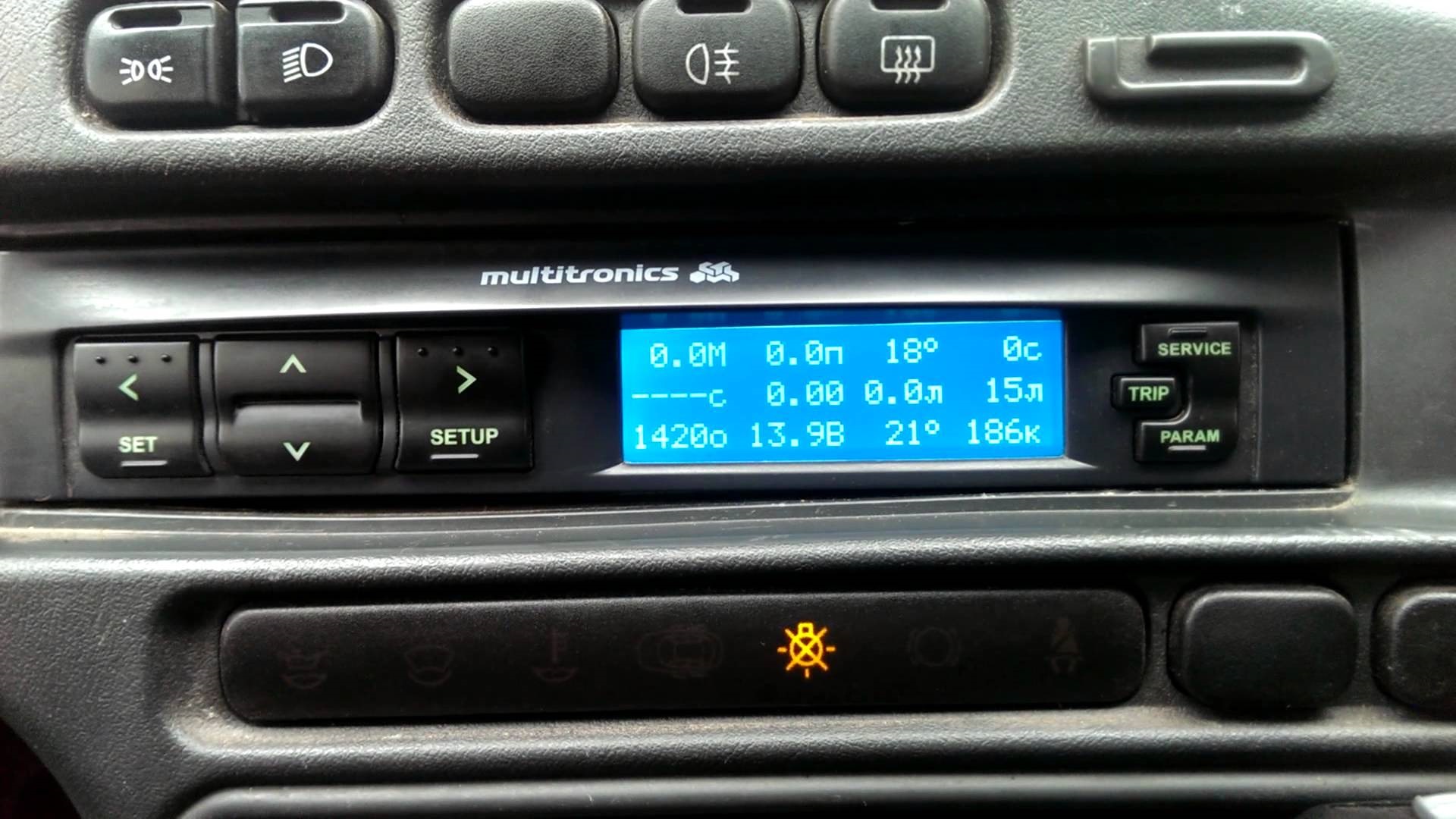

• Multitronics (серии C-590, CL-550) – цветные дисплеи, голосовой помощник, диагностика ошибок ЭБУ.
• Штат (Х5, Х6) – бюджетные монохромные модели с базовым набором параметров: расход топлива, температура.
• Gamma (GF 711, GF 512T) – компактные решения с сенсорным управлением и поддержкой CAN-шины.
• Prestige (V55, V61) – расширенная диагностика систем безопасности и подсветка дисплея в цвет приборки.

Важно: Для инжекторных модификаций 2115 с контроллерами BOSCH MP7.0 потребуются БК с поддержкой устаревших протоколов.

Сравнение характеристик разных моделей БК

При выборе бортового компьютера для ВАЗ 2115 ключевыми параметрами являются функциональность, совместимость и тип установки. Разные модели варьируются от базовых версий до мультимедийных комплексов с расширенными возможностями диагностики.

Бюджетные варианты (например, Gamma GF 511, Prestige V55) фокусируются на мониторинге расхода топлива и напряжении бортовой сети, тогда как продвинутые модели (Multitronics C380, Штат 61.3855) поддерживают диагностику ошибок ЭБУ, управление парктроником и настройку параметров двигателя. Отдельную категорию составляют устройства с интегрированными магнитолами (Pioneer SPH-10BT).

Критерии выбора

• Дисплей: Одноцветный ЖК (Gamma) vs. Цветной TFT (Multitronics)
• Диагностика: Базовый мониторинг vs. Чтение/сброс ошибок OBD-II
• Датчики: Поддержка внешних сенсоров (температуры, давления)

Модель	Цена (₽)	Особенности	Установка
Gamma GF 511	1 500–2 000	Расход топлива, вольтметр	Штатное место
Штат 61.3855	3 000–4 000	Диагностика ЭБУ, голосовые оповещения	Универсальное крепление
Multitronics C380	6 000–8 000	3.5" цветной экран, GPS-модуль	Врезка в торпедо

1. Определите требования: Приоритет – экономичность (Gamma) или диагностика (Multitronics).
2. Проверьте совместимость: Убедитесь в поддержке протокола ЭБУ вашего авто (обычно OBD-II).
3. Оцените сложность монтажа: Модели со встраиваемым экраном требуют доработки панели.

Обязательная проверка совместимости с ЭБУ ВАЗ 2115

Перед покупкой бортового компьютера (БК) убедитесь, что он поддерживает протоколы обмена данными именно с вашим блоком управления. ЭБУ ВАЗ 2115 выпускались в разных модификациях (Январь 5.1, VS 5.1, Ителма, BOSCH M1.5.4) с отличающейся распиновкой диагностического разъёма и алгоритмами связи.

Несовместимость приведёт к некорректному отображению параметров (обороты, температура, ошибки) или полному отсутствию связи. Проверьте маркировку своего ЭБУ (находится под бардачком) и сверьте её со списком совместимости в инструкции БК. Для старых блоков Январь/VS 5.1 чаще подходят модели с поддержкой протокола KWP2000, для BOSCH M1.5.4 – ISO 9141-2.

Ключевые параметры для проверки

• Маркировка ЭБУ: Найдите шильдик на блоке управления (пример: 2111-1411020-62 (Январь 5.1.1) или 0 261 204 806 (BOSCH M1.5.4)).
• Протокол связи: Уточните в характеристиках БК поддержку протоколов:
  • K-line (ISO 9141-2)
  • KWP2000 (ISO 14230)
  • PWM/VPW (для GM-совместимых блоков, редко)
• Распиновка колодки OBD-II: Сравните распайку диагностического разъёма вашего авто с требованиями БК (особенно контакты 7/K-line, 15/L-line).

Тип ЭБУ ВАЗ 2115	Рекомендуемый протокол БК	Важные контакты разъёма
Январь 5.1.X, VS 5.1	KWP2000 (реже ISO 9141-2)	7 (K-line), 15 (L-line), 9, 16, 4, 5
BOSCH M1.5.4	ISO 9141-2	7 (K-line), 15 (L-line не всегда), 9, 16, 4, 5
Ителма (поздние)	KWP2000	7 (K-line), 15 (L-line), 9, 16, 4, 5

При сомнениях используйте мультипротокольные БК (например, ШТАТ, Престиж или Gamma GF 615), автоматически определяющие тип ЭБУ. Уточняйте совместимость конкретной модели БК на форумах владельцев ВАЗ 2115 или в технической поддержке производителя.

Определение необходимой версии протокола диагностики OBD-II

Для корректной работы бортового компьютера на ВАЗ 2115 критически важно определить совместимый протокол диагностики. Автомобили этой модели выпускались с различными типами ЭБУ (Январь, Бош, Ителма), каждый из которых использует специфические протоколы обмена данными через OBD-II разъем. Неверный выбор приведет к невозможности считывания параметров двигателя.

Основным ориентиром служит год выпуска автомобиля и тип установленного контроллера. До 2004 года ВАЗ 2115 преимущественно оснащались системами с проприетарными протоколами (K-line, L-line), тогда как модели после 2006 года обычно поддерживают стандартизированный EOBD (европейская версия OBD-II). Для точного определения потребуется визуальный осмотр ЭБУ или использование тестового адаптера.

Методы определения протокола

Выполните следующие действия для идентификации:

1. Определите расположение ЭБУ:
   • Снимите пластиковый кожух под панелью приборов со стороны пассажира
   • Найдите металлический блок с маркировкой производителя (часто за креплением воздуховода)
2. Считайте маркировку контроллера:
   • Январь 5.1.X, 7.2, BOSH M1.5.4 - протокол K-line
   • BOSH MP7.0, Ителма VS 5.1 - протокол L-line
   • Ителма АПК 4.1, Январь 7.3+ - стандарт EOBD
3. Проверьте год производства:
   • 1997-2003: K-line/L-line (93% случаев)
   • 2004-2006: переходные модели (требуют проверки ЭБУ)
   • 2007-2012: EOBD (87% автомобилей)

Тип протокола	Совместимые ЭБУ	Рекомендуемые БК
K-line (ISO 9141-2)	Январь 5.1, BOSH M1.5.4	Multitronics C380, ШТАТ 3150
L-line (PWM/VPW)	BOSH MP7.0, Ителма VS5.1	Prestige 40, Orion БК-63
EOBD (ISO 15765-4)	Январь 7.3, Ителма АПК 4.1	CARMAN VX1, ScanDoc Pro

При невозможности визуального доступа к ЭБУ используйте тестовый OBD-II сканер с переключателем протоколов. Подключите адаптер к диагностическому разъему (расположен под рулевой колонкой) и последовательно активируйте режимы K-line, L-line, CAN. Индикация связи на тестовом приборе укажет активный протокол.

Выбор места для установки бортового компьютера в салоне

Оптимальное расположение бортового компьютера должно обеспечивать удобный обзор показаний без отвлечения от управления. Учитывайте длину штатной проводки, возможность скрытого монтажа кабелей и отсутствие помех для других органов управления.

Избегайте зон, перекрывающих вентиляционные дефлекторы или создающих блики на лобовом стекле. Обязательно проверьте, не будет ли устройство ограничивать обзорность или мешать переключению передач.

Основные варианты размещения

• Центральная консоль (ряд с магнитолой):
  • Плюсы: минимальная длина проводки, легкий доступ к диагностическому разъёму
  • Минусы: риск перекрытия вентиляции, сложность монтажа при наличии штатного "вещевого ящика"
• Торпедо над рулевой колонкой:
  • Плюсы: естественная зона видимости, сохранение обдува лобового стекла
  • Минусы: необходимость удлинения проводов, возможные помехи от рук водителя
• Ниша под "бардачком" пассажира:
  • Плюсы: сохранение заводского вида торпедо, отсутствие бликов
  • Минусы: неудобный угол обзора для водителя, сложность подключения

Критерий	Центральная консоль	Над рулём	Ниша бардачка
Сложность установки	★☆☆ (легко)	★★☆ (средне)	★★★ (сложно)
Удобство считывания	★★☆	★★★	★☆☆
Затраты на провода	Без изменений	+1.5 метра	+2 метра

Перед фиксацией корпуса примерьте устройство при разных положениях руля и сиденья. Убедитесь, что экран не закрывается руками при переключении передач или использовании ручного тормоза.

Для крепления используйте штатные отверстия в панели или специальные кронштейны из комплекта. Избегайте двустороннего скотча – вибрации при езде могут вызвать отслоение.

Необходимый набор инструментов для установки

Подготовка правильных инструментов сократит время монтажа и предотвратит повреждение элементов автомобиля. Работы выполняются в салоне, преимущественно в области центральной консоли и рулевой колонки.

Обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Убедитесь в наличии свободного доступа к монтажной зоне – при необходимости демонтируйте декоративные накладки или панель под рулем.

Основные инструменты и материалы

• Отвертки: крестовая (PH2) и плоская (3-4 мм)
• Кусачки-стриппер для зачистки проводов
• Кримпер для обжима коннекторов
• Автотестер или мультиметр
• Изолента ПВХ/термоусадка
• Монтажный нож
• Пластиковые хомуты для фиксации проводки

Дополнительно рекомендуется:

• Паяльник с оловом и флюсом – для надежной коммутации ответственных соединений
• Трещоточный ключ с головкой на 10 мм – для быстрого снятия клеммы АКБ
• Фонарик – для подсветки труднодоступных мест за приборной панелью

Отключение минусовой клеммы аккумулятора

Перед началом любых работ с электрооборудованием автомобиля ВАЗ 2115, включая установку бортового компьютера, обязательно обесточьте сеть. Это предотвратит короткое замыкание при случайном касании проводки к кузову или другим клеммам, а также защитит электронные блоки от скачков напряжения.

Минусовая клемма ("масса") выбирается для отключения потому, что она соединена непосредственно с кузовом авто. Сначала отсоединяя её, вы разрываете общую цепь до возможного контакта ключа или инструмента с металлическими частями. Отключение плюсовой клеммы первым несёт риск короткого замыкания при касании инструментом кузова.

Порядок безопасного отсоединения

1. Заглушите двигатель и выньте ключ из замка зажигания.
2. Наденьте защитные перчатки (резиновые или плотные тканевые).
3. Найдите минусовую клемму аккумулятора (помечена знаком "-" и обычно чёрным цветом).
4. Ослабьте гайку крепления клеммы гаечным ключом на 10 мм.
5. Аккуратно снимите клемму с токовывода аккумулятора, отведя её в сторону от контакта.
6. Зафиксируйте клемму так, чтобы исключить её самопроизвольное соприкосновение с выводом (например, отодвинув или обернув изоляцией).

Важные предупреждения:

• Никогда не отсоединяйте аккумулятор при работающем двигателе – это повредит генератор.
• Избегайте одновременного касания инструментом "+" клеммы и металла кузова.
• Убедитесь, что клемма не контактирует с выводом до завершения работ.

Ошибка	Последствие
Отключение плюса первым	Риск короткого замыкания при касании кузова
Снятие клеммы без перчаток	Ожоги кислотой при попадании электролита на кожу
Соприкосновение клеммы с выводом	Искрение, повреждение ЭБУ, сброс настроек

Подготовка штатной панели приборов ВАЗ 2115 (если нужна)

Для установки бортового компьютера потребуется демонтировать заглушку в центральной части панели приборов. Располагается она над магнитолой или блоком управления печкой, в зависимости от комплектации автомобиля. Работы выполняйте при выключенном зажигании, предварительно подготовив набор пластиковых монтажных лопаток.

Аккуратно подденьте заглушку по периметру, начиная с нижнего края, избегая чрезмерных усилий. Штатное крепление элемента – пластиковые фиксаторы, которые могут сломаться при грубом воздействии. После извлечения проверьте наличие заводских отверстий для проводки БК – у большинства ВАЗ 2115 они предусмотрены под заглушкой.

Модификация панели и подготовка места

• Если бортовой компьютер не входит в посадочное гнездо: обработайте края отверстия мелким напильником, удаляя пластиковые заусенцы. Не расширяйте проём более чем на 1-2 мм.
• При отсутствии заводских технологических отверстий для проводов: просверлите Ø10-12 мм в нижней части ниши, отступив 2-3 см от края. Обязательно удалите пластиковую стружку пылесосом.
• Обезжирьте контактные зоны вокруг гнезда изопропиловым спиртом – это улучшит фиксацию корпуса БК.

Важно: установите защитную гофру или пластиковый кембрик на пучок проводов, которые будут проходить через металлические части панели. Это предотвратит перетирание изоляции и короткое замыкание.

Снятие защитной крышки под рулевой колонкой

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и обесточивания системы. Убедитесь, что рулевое колесо установлено в положение, обеспечивающее прямой доступ к крепежным элементам крышки снизу и по бокам.

Найдите два самореза или винта, расположенные на нижней части крышки под рулевой колонкой. Они крепят нижний сегмент кожуха. Для верхней части крышки фиксация осуществляется пластиковыми защелками по бокам, которые входят в пазы кронштейнов на рулевой стойке.

Порядок демонтажа

1. Используя крестовую отвертку (обычно PH2), выкрутите два нижних самореза полностью.
2. Аккуратно подденьте нижний край крышки пальцами или пластиковой лопаткой, отводя его от кронштейна.
3. Потяните нижнюю часть крышки на себя и вниз, чтобы освободить ее из зацепления с верхним сегментом. Не прикладывайте чрезмерное усилие.
4. После отсоединения низа, приподнимите крышку вверх, одновременно отжимая боковые защелки (расположены слева и справа) внутрь пальцами. Удерживая защелки, плавно потяните крышку на себя.

Снимите крышку полностью и отложите в сторону. Важно: избегайте резких движений при работе с защелками, чтобы не сломать пластиковые фиксаторы или пазы на кузове. Осмотрите внутреннее пространство – теперь доступны монтажная панель приборов, жгут проводов и штатное место установки бортового компьютера.

Поиск диагностического разъема K-line на ВАЗ 2115

На автомобилях ВАЗ 2115 диагностический разъем типа K-line (OBD-II 16-pin) стандартно располагается в салоне. Его поиск не требует разборки панелей или сложных манипуляций. Ориентируйтесь на зону под рулевой колонкой водителя – это основная область для проверки.

Внимательно осмотрите пространство над педальным узлом, чуть ниже блока предохранителей. Чаще всего разъем крепится пластиковым хомутом к жгуту проводов или фиксируется в специальном пластиковом кронштейне. Он представляет собой черную прямоугольную колодку с 16 контактами (4 ряда по 4 контакта).

Типичные места и особенности

• Стандартное расположение: Под рулевой колонкой, слева над педалью сцепления (или над педалью тормоза в леворульном авто), рядом с блоком предохранителей.
• Варианты крепления: Часто висит на жгуте проводов, может быть вставлен в пластмассовый держатель, закрепленный на металлической скобе или кронштейне кузова.
• Внешний вид: Черная пластиковая коробочка трапециевидной формы с откидной крышкой (если она не утеряна), внутри видны 16 позолоченных или оловянных контактов.
• Важно: На части машин разъем может быть не закреплен жестко и "утоплен" вглубь жгута. Если сразу не виден, аккуратно прощупайте жгут проводов рукой в указанной зоне.

После обнаружения разъема убедитесь, что он чистый, контакты не окислены. Для подключения бортового компьютера используйте идущий в комплекте кабель с колодкой, идентичной найденному разъему – подключение возможно только в одном положении (ориентируйтесь по ключам-выступам на корпусе).

Подготовка разъема К-line для подключения БК

Для корректной работы бортового компьютера необходимо обеспечить его связь с контроллером двигателя через диагностическую линию K-Line. Этот провод присутствует в разъеме OBD-II автомобиля, но требует правильного подключения к колодке БК. Без этого этапа устройство не сможет считывать данные о работе двигателя, расходе топлива и ошибках.

На ВАЗ 2115 диагностический разъем расположен под панелью приборов со стороны водителя, обычно рядом с блоком предохранителей или рулевой колонкой. Он имеет 16-контактную распиновку (тип OBD-II), где контакт M (№7) отвечает за передачу данных по K-Line. Именно этот провод нужно использовать для подключения.

Пошаговая подготовка

Перед подключением выполните следующие действия:

1. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
2. Снимите защитный кожух диагностического разъема, открутив крепежные винты или отжав фиксаторы.
3. Найдите контакт M (№7) в разъеме OBD-II. Сверьтесь со схемой распиновки для вашего года выпуска авто.
4. Аккуратно выведите провод K-Line из разъема с помощью тонкой отвертки, нажав на фиксатор контакта.

Важные нюансы подключения:

• Используйте экранированный провод длиной не более 1.5 метра
• Избегайте прокладки рядом с высоковольтными проводами системы зажигания
• Обязательно восстановите изоляцию на месте соединения
• Проверьте целостность контакта тестером перед финальной сборкой

После подготовки провод K-Line подключается к соответствующему входу колодки бортового компьютера согласно инструкции к вашей модели БК. Правильно выполненное соединение гарантирует стабильный обмен данными между контроллером и устройством.

Распиновка диагностического разъема ВАЗ 2115

Диагностический разъем ВАЗ 2115 выполнен в стандарте OBD-II и имеет 16-пиновую конфигурацию типа «K-Line». Он расположен в салоне автомобиля под панелью приборов со стороны водителя, обычно в районе рулевой колонки или бардачка. Разъем обеспечивает подключение сканеров и бортовых компьютеров для считывания данных ЭБУ двигателя, ошибок и параметров работы систем.

Для корректной работы оборудования критически важно соблюдать назначение контактов при подключении. Неправильная коммутация может привести к сбоям в диагностике или повреждению электронных компонентов. Основные сигнальные линии сосредоточены на контактах 4, 7, 16, тогда как остальные пины в штатной конфигурации не задействованы.

Таблица распиновки 16-контактного разъема

Контакт	Назначение	Описание
4	Земля (GND)	Корпусная масса автомобиля
7	K-Line	Основная диагностическая шина для обмена данными с ЭБУ
16	+12V	Постоянное питание от аккумулятора
Остальные (1-3, 5-6, 8-15)	Не используются	Резерв или подключение дополнительного оборудования

Особенности подключения:

• Питание (пин 16) берется напрямую от АКБ, обеспечивая работу сканера при выключенном зажигании
• K-Line (пин 7) требует качественного контакта – окисление вызывает сбои связи
• Для защиты ЭБУ избегайте замыкания контактов 7 и 16 между собой

При установке бортового компьютера используйте трехпроводную схему: питание (16), масса (4) и K-Line (7). Для адаптации нестандартного оборудования может потребоваться:

1. Проверка целостности проводов мультиметром
2. Очистка контактов разъема от окислов
3. Установка переходника при несовпадении распиновки БК

Поиск свободного места для прокладки проводов бортового компьютера

Основная задача – найти безопасный маршрут от места установки БК к диагностической колодке (K-Line) и предохранительному блоку, исключив риск повреждения проводов и помех работе штатных систем. Начните с визуального осмотра пространства за приборной панелью со стороны водителя, обращая внимание на существующие жгуты и технологические отверстия.

Идеальная трассировка проходит вдали от подвижных элементов (рулевая колонка, педали), источников тепла (отопитель) и острых кромок металла. Проверьте возможность использования штатных каналов для электропроводки – часто там остаются свободные ниши или ослабленные хомуты, позволяющие аккуратно вложить новые провода без сверления кузова.

Ключевые зоны для прокладки на ВАЗ 2115

• Вдоль штатного жгута рулевой колонки: Надежно зафиксируйте провода БК пластиковыми стяжками к существующей проводке, избегая натяжения.
• Через технологическое отверстие за блоком предохранителей: Обеспечивает прямой доступ к колодке K-Line и плюсовым точкам в монтажном блоке.
• Под обшивкой порога водительской двери: Вариант для скрытой протяжки при установке БК в центральной консоли (требует аккуратного подъема пластиковых накладок).

Важно: При прокладке параллельно силовым кабелям (фары, топливный насос) обязательно используйте экранированные провода или отделяйте их пластиковыми разделителями для предотвращения помех в работе компьютера.

Элемент	Рекомендуемое расстояние
Выхлопная система / Глушитель	Не ближе 15 см
Тросы ручного тормоза / КПП	Не ближе 10 см
Колодка педалей	Не ближе 5 см

После укладки зафиксируйте провод пластиковыми хомутами через каждые 20-25 см, оставив небольшой провис у разъемов для компенсации вибрации. Обязательно проверьте отсутствие перегибов и защемлений провода при полном повороте руля и нажатии педалей.

Прокладка сигнального провода от БК к диагностическому разъему

Определите местоположение диагностического разъема (К-линии) в салоне ВАЗ 2115 – обычно он находится под панелью приборов со стороны водителя, рядом с блоком предохранителей. Аккуратно снимите защитную заглушку разъема для доступа к контактам.

Найдите на разъеме контакт "М" (часто 7-й или 9-й пин, зависит от года выпуска – сверьтесь с мануалом вашего БК). Оголите конец сигнального провода от бортового компьютера на 10-15 мм, подготовьте его для соединения с разъемом.

Подключение и фиксация провода

Варианты подключения:

• Аккуратно вставьте оголенный провод в гнездо контакта "М" разъема, обеспечив надежный контакт.
• Используйте переходную клипсу-"папу" для подключения без вмешательства в штатную проводку (рекомендуется).

Надежно заизолируйте место соединения термоусадкой или изолентой. Проложите провод вдоль штатной жгута проводки под торпедой, используя пластиковые хомуты или клипсы для фиксации. Избегайте участков с острыми кромками и подвижными элементами рулевой колонки.

Выведите провод в зону установки бортового компьютера, оставив запас длины 15-20 см для удобного подключения. Убедитесь, что провод не натянут и не перегибается. После монтажа проверьте надежность всех креплений и отсутствие помех педалям или органам управления.

Подключение сигнального провода к соответствующему контакту K-line

Найдите диагностическую колодку в салоне автомобиля ВАЗ 2115, расположенную под панелью приборов со стороны водителя. Она имеет стандартный 16-контактный разъем OBD-II (тип ISO 9141-2), где контакт №7 (крайний правый в верхнем ряду) отвечает за линию K-line.

Зачистите изоляцию сигнального провода от бортового компьютера на 8–10 мм. Используйте обжимной разъем типа "папа" для клеммы диагностического порта или методом пайки присоедините провод к штекеру, соответствующему 7-му контакту. Убедитесь в отсутствии короткого замыкания с соседними пинами.

Критические этапы подключения

При выполнении работ обязательно отсоедините минусовую клемму АКБ для предотвращения повреждения ЭБУ. Последовательность действий:

1. Снимите защитную крышку диагностического разъема
2. Подсоедините подготовленный провод к 7-му контакту колодки
3. Проверьте фиксацию соединения легким механическим натяжением
4. Проложите провод вдоль штатной проводки, избегая участков возле подвижных элементов

После восстановления питания АКБ проверьте связь БК с ЭБУ через меню диагностики. Отсутствие соединения обычно свидетельствует о:

• Неверном подключении к другому контакту
• Обрыве сигнального провода
• Отсутствии контакта в разъеме

Параметр	Значение
Номер контакта K-line	7 (верхний ряд справа)
Цвет штатной проводки ВАЗ	Оранжевый с черной полосой
Напряжение линии	12V (импульсное)

Прокладка провода питания бортового компьютера

Определите источник постоянного "+12В" для питания бортового компьютера. Оптимально использовать замок зажигания или колодку предохранителей в моторном щитке. Избегайте подключения к цепям, отключаемым при повороте ключа (например, магнитола), чтобы БК не терял настройки.

Подготовьте провод сечением не менее 1.5 мм² с изоляцией, красный для "+" и черный/синий для "-". Рассчитайте длину трассы от места установки БК до точки подключения с запасом 20-30 см. Обязательно установите в разрыв плюсового провода предохранитель номиналом 5-10А рядом с источником питания.

Этапы прокладки и подключения

1. Отсоедините минусовую клемму аккумулятора
2. Проложите провода скрыто:
   • За торпедой через левую стойку лобового стекла
   • Вместе с жгутом штатной проводки
   • Фиксируйте пластиковыми хомутами через каждые 15-20 см
3. Подключите "+" провод:
   • Вариант 1: К выводу "30" замка зажигания (постоянный плюс)
   • Вариант 2: К свободному гнезду в блоке предохранителей через штекер
4. Массу ("-") закрепите на кузове:
   • Зачистите металл в точке контакта
   • Используйте штатные болты крепления панели приборов

После соединения проверьте изоляцию проводов в зонах контакта с металлом. Исключите натяжение и перегибы кабеля. Перед финальной сборкой панели обязательно выполните тестовое включение:

Действие	Ожидаемый результат
Подключите АКБ	Отсутствие искрения
Включите зажигание	Корректный запуск БК
Проверьте цепи	Нагрев проводов/предохранителя недопустим

Подключение провода питания БК к цепи зажигания

Провод питания бортового компьютера (обычно красный) требует подключения к цепи, получающей +12В только при включенном зажигании. Это предотвращает разряд аккумулятора при стоянке и обеспечивает автоматическое включение/выключение устройства с поворотом ключа.

Для подключения найдите в жгуте проводов под рулевой колонкой цепь, активируемую в положении "Ignition" (IGN). На ВАЗ 2115 оптимально использовать желтый провод с черной полосой (контакт "15" замка зажигания), который запитан только при работающем зажигании.

Пошаговая инструкция подключения

1. Отключите минусовую клемму аккумулятора
2. Снимите пластиковый кожух под рулевой колонкой
3. Тестером проверьте выбранный провод:
   • Напряжение 0В при выключенном зажигании
   • Напряжение +12В при повороте ключа в положение IGN
4. Зачистите 5-7 мм изоляции на контрольном проводе
5. Присоедините красный провод БК:
   • Через клемму "папа-мама" с изоляцией
   • Методом аккуратной скрутки с пропайкой
6. Наденьте термоусадочную трубку или обмотайте изолентой
7. Закрепите провод стяжками без натяжения

Критические требования: Запрещено подключать питание БК напрямую к аккумулятору или постоянному "+". Не используйте цепи:

стартера, подсветки, магнитолы или прикуривателя - они дают нестабильное напряжение или работают без ключа зажигания.

После подключения выполните проверку: при включении зажигания БК должен запускаться автоматически, при выключении - полностью отключаться. Если устройство не включается, проверьте предохранитель F3 (10А) в монтажном блоке и качество "массы" на кузове.

Прокладка провода массы (минус) бортового компьютера

Надежное соединение с "массой" критично для стабильной работы бортового компьютера. Неподходящая точка подключения или ненадежный контакт провоцируют сбои в показаниях, самопроизвольные отключения устройства и помехи.

Для монтажа используйте многожильный медный провод сечением не менее 1,5 мм² с изоляцией. Длина кабеля должна позволять прокладку без натяжения от места установки БК до выбранной точки кузова, избегая острых кромок и нагревающихся элементов двигателя.

Пошаговая инструкция

Этапы выполнения работ:

1. Отключите минусовую клемму аккумулятора для безопасности
2. Зачистите конец провода на 15-20 мм, используя стриппер или нож
3. Выберите точку подключения:
   • Шпилька крепления педального узла (оптимально)
   • Штатное болтовое соединение кузова в районе центральной консоли
   • Оголенный металл кузова под торпедо (после зачистки краски)
4. Обезжирьте контактную площадку кузова и наконечник провода
5. Установите кольцевой наконечник на провод, обжав его кримпером
6. Прикрутите наконечник к выбранной точке кузова, используя штатный болт или саморез по металлу
7. Обработайте соединение антикором или смазкой для предотвращения окисления

Важные нюансы:

Ошибка	Последствие
Подключение к пластиковым элементам	Полное отсутствие контакта с массой
Использование тонкого провода	Просадка напряжения, нагрев кабеля
Контакт с окрашенной поверхностью	Прерывистая работа БК из-за плохого соединения

После фиксации провода закрепите его вдоль штатной проводки пластиковыми стяжками или хомутами. Обязательно проверьте надежность соединения ручным тестом – попытка вытянуть провод не должна приводить к смещению наконечника. Только после этого подключайте аккумулятор и тестируйте работоспособность бортового компьютера.

Подключение массы бортового компьютера к кузову ВАЗ 2115

Качество соединения массы напрямую влияет на стабильность работы бортового компьютера и точность показаний. Недостаточный контакт вызывает сбои в отображении данных, самопроизвольные отключения устройства или помехи при работе датчиков.

На ВАЗ 2115 используйте штатные точки крепления «массы» в районе монтажного места БК. Оптимальные варианты: резьбовые шпильки на металлической панели под центральной консолью, крепежные болты кронштейнов педального узла или оголенные участки кузова за вещевым ящиком после зачистки краски.

Порядок подключения

Обязательно выполните следующие действия:

1. Зачистите место контакта на кузове до блеска металла ножом/наждачкой.
2. Надежно зафиксируйте клемму провода массы бортового компьютера под гайку выбранной точки.
3. Обработайте соединение антикоррозийной смазкой или литолом.

Критические ошибки:

• Крепление к пластиковым элементам или окрашенным поверхностям без зачистки
• Использование тонких проводов или ненадежных разъемов «массы»
• Фиксация на подвижных или вибрирующих деталях

После подключения проверьте отсутствие люфта клеммы и надежность контакта принудительным покачиванием провода. Убедитесь, что провод не натянут и защищен от перетирания о острые кромки кузова.

Прокладка провода подсветки бортового компьютера

Провод подсветки обеспечивает синхронное включение дисплея БК с габаритными огнями автомобиля. Его необходимо подключить к цепи +12V, активируемой при включении наружного освещения, соблюдая указанную в инструкции полярность.

Трассировку кабеля выполняйте скрыто внутри торпедо для защиты от повреждений и сохранения эстетики. Используйте существующие технологические отверстия и штатные жгуты проводов, избегая контакта с подвижными элементами рулевой колонки или педального узла.

1. Определите точку подключения:
   • Наиболее удобные варианты: провод подсветки прикуривателя (оранжевый с синей полосой) или лампы габаритов в блоке предохранителей
   • Проверьте мультиметром наличие +12V при включении света
2. Проложите провод от места установки БК:
   • Через пространство за центральной консолью по направлению к блоку предохранителей
   • Фиксируйте кабель пластиковыми стяжками к штатным жгутам через каждые 15-20 см
3. Подключите провода:
   • Красный/оранжевый провод БК → к выбранной точке +12V освещения
   • Черный провод БК → к кузову автомобиля (точка возле блока предохранителей)
   • Используйте обжимные клеммы, изолируйте соединения термоусадкой

Обязательно проверьте работу: включите габаритные огни – дисплей БК должен подсветиться. При обратной полярности индикация не активируется – поменяйте провода местами. Избегайте подключения к постоянному +12V во избежание разряда АКБ.

Подключение провода подсветки к цепи габаритного света

Для подключения провода подсветки БК (обычно оранжевого цвета) требуется найти плюсовой провод габаритного освещения в жгуте электропроводки автомобиля. Наиболее удобные точки подключения – цепи подсветки панели приборов или прикуривателя, где присутствует управляемый +12V при включении габаритов. Цвет искомого провода в ВАЗ 2115: коричневый с белой полосой.

Обязательно отключите минусовую клемму аккумулятора перед началом работ. Используйте тестер для точной идентификации провода: при включенных габаритных огнях на нем должно быть +12V, при выключении – 0V. Не подключайтесь напрямую к лампам фар – используйте штатные разъемы в салоне.

1. Снимите защитную обшивку под рулевой колонкой для доступа к жгуту проводов.
2. Найдите коричневый провод с белой полосой в жгуте (подсветка прикуривателя/панели).
3. Зачистите 5-7 мм изоляции на найденном проводе.
4. Соедините провод подсветки БК с зачищенным проводом:
   • Способ 1: Пайка с последующей термоусадкой
   • Способ 2: Обжимной коннектор типа "папа-мама"
   • Способ 3: Качественная скрутка с изолентой
5. Наденьте термоусадочную трубку на соединение и прогрейте феном.
6. Включите габаритный свет для проверки подсветки дисплея БК.
7. Закрепите жгут стяжками, избегая натяжения проводов.

Критические ошибки:

• Подключение к проводу постоянного +12V (приведет к постоянному свечению)
• Использование тонких проводов-переходников без изоляции
• Повреждение соседних проводов при зачистке

Важно: Если подсветка не работает – перепроверьте полярность и надежность контакта. При некорректной работе других электроприборов немедленно отключите БК и диагностируйте цепь.

Проверка правильности всех электрических подключений

После монтажа бортового компьютера на ВАЗ 2115 тщательно проверьте каждое соединение. Убедитесь, что провода не пережаты элементами кузова или другими деталями, а разъемы плотно защелкнуты до характерного щелчка. Особое внимание уделите целостности изоляции и отсутствию оголенных контактов вблизи металлических поверхностей.

Поочередно тестируйте функциональность подключенных систем: подачу питания на БК, связь с датчиками, работу кнопок управления и подсветку дисплея. Не запуская двигатель, включите зажигание и отследите реакцию устройства на стартовые сигналы – корректную инициализацию и отсутствие ошибок самодиагностики.

Ключевые точки контроля

• Колодка диагностической линии (K-Line):
  Проверьте контакт в фишке OBD-II разъема (обычно пин №9)
• Питание и масса:
  1. Постоянный +12В (желтый провод) – тестером на аккумуляторе
  2. Зажигание (красный провод) – напряжение при повороте ключа
  3. Масса (черный провод) – сопротивление на кузов ≤ 0.5 Ом
• Шлейфы датчиков:

  Датчик	Тип сигнала	Точка замера
  Расхода воздуха	Аналоговый	Разъем ДМРВ
  Детонации	Импульсный	Клемма "B" ЭБУ
  Скорости	Импульсный	Фишка спидометра

• Подключение к штатной проводке:
  Убедитесь в отсутствии "скруток" – используйте сертифицированные переходники или пайку с термоусадкой

Аккуратное подключение бортового компьютера к контактам на его штекере

Перед подключением штекера бортового компьютера к колодке проводки автомобиля ВАЗ 2115 тщательно сверьте нумерацию контактов на обоих разъемах. Ошибка в соединении может привести к некорректной работе устройства или повреждению электрооборудования.

Обесточьте бортовую сеть, сняв минусовую клемму с аккумулятора. Аккуратно зачистите контакты на заводской колодке проводов при необходимости, используя мелкозернистую наждачную бумагу или специальный очиститель электронных компонентов.

Порядок коммутации проводов

Основные контакты штекера подключаются в следующей последовательности:

• Питание: Красный провод (+12V) → контакт А4 колодки (постоянный плюс). Желтый провод (зажигание) → контакт Г3 (управляемый плюс через замок зажигания)
• Масса: Черный провод → контакт А2 колодки (общая земля кузова)
• Датчики: Синий провод (датчик уровня топлива) → контакт Б1. Зеленый провод (тахометр) → контакт Г1 (сигнал с катушки зажигания)

Важно! Для точного позиционирования используйте схему распиновки, специфичную для вашей модели бортового компьютера. Фиксация штекера должна быть плотной – после соединения услышите характерный щелчок замка.

Проверьте отсутствие перегибов проводов и надежность изоляции в зоне монтажа. При первом включении после установки аккумулятора наблюдайте за показаниями устройства: корректное отображение данных подтвердит правильность подключения.

Фиксация проводов стяжками во избежание перетирания

После подключения всех проводов к бортовому компьютеру и соответствующим датчикам автомобиля, критически важно надежно закрепить кабели. Нефиксированная проводка может провисать, соприкасаться с подвижными элементами двигателя или кузова, что неизбежно приведет к перетиранию изоляции и короткому замыканию.

Используйте нейлоновые кабельные стяжки для фиксации жгутов к стационарным деталям кузова или штатным проводным трассам. Избегайте крепления к подвижным узлам (рулевые тяги, элементы подвески) или горячим поверхностям (выпускной коллектор, патрубки системы охлаждения). Обеспечьте небольшой провис проводов возле точек подключения для компенсации вибрации.

Ключевые правила фиксации

• Шаг крепления: Устанавливайте стяжки каждые 15-20 см на прямых участках и дополнительно фиксируйте изгибы.
• Защита от острых кромок: При прокладке через технологические отверстия в металле используйте пластиковые втулки или обмотайте провод в месте контакта изолентой.
• Направление жгута: Параллельно штатной проводке автомобиля, без перекрещивания с топливными/тормозными магистралями.

Излишки стяжек обрезайте кусачками заподлицо с замком, оставляя не более 1-2 мм во избежание царапин. Обязательно проверьте отсутствие натяжения проводов при повороте руля и работе подвески. Запустите двигатель и убедитесь, что жгуты не касаются вибрирующих агрегатов.

Компоновка интерфейсного кабеля бортового компьютера

Интерфейсный кабель служит связующим звеном между бортовым компьютером и диагностической колодкой ЭБУ автомобиля. Он передает данные о работе двигателя, расходе топлива и параметрах систем машины, поэтому целостность проводников и качество соединения критически важны.

Прокладывайте кабель в скрытых зонах салона, исключая области подвижных механизмов и источников тепла. Не допускайте натяжения, перегибов под острым углом или контакта с острыми кромками металлических элементов кузова – это предотвратит обрыв жил и помехи в передаче сигнала.

Порядок подключения и фиксации кабеля

1. Отключите минусовую клемму АКБ для обесточивания сети
2. Найдите диагностический разъем OBD-II: расположен под панелью приборов со стороны водителя, рядом с блоком предохранителей
3. Проложите кабель:
   • Заведите провод под обшивку торпедо
   • Проведите вдоль стойки ветрового стекла
   • Выведите в зону монтажа бортового компьютера (обычно – центральная консоль)
4. Фиксируйте кабель пластиковыми хомутами через каждые 15-20 см, избегая:
   • Тросов ручного тормоза
   • Педального узла
   • Рулевых валов
5. Подключите штекер к диагностической колодке до характерного щелчка
6. Соедините свободный конец кабеля с разъемом бортового компьютера

Контрольные точки после установки:

Параметр	Требование
Зазоры возле педалей	Минимум 3 см свободного пространства
Радиус изгиба	Не менее 5 см на поворотах трассы
Фиксация в моторном отсеке	Запрещена – только внутри салона

Обязательно проверьте отсутствие интерференции с жгутами штатной электропроводки – перекрестное расположение недопустимо. При корректной компоновке кабель будет полностью скрыт обшивкой, а его положение не потребует дополнительной регулировки при эксплуатации авто.

Монтаж дисплея бортового компьютера в выбранном месте

Подготовьте поверхность для установки: тщательно протрите место монтажа от пыли и обезжирьте спиртовым раствором. Убедитесь, что провода от дисплея свободно достают до точки подключения без натяжения, избегая контакта с подвижными элементами рулевой колонки или органами управления.

Снимите защитную пленку с двустороннего скотча на тыльной стороне дисплея. Плавно прижмите устройство к выбранной поверхности, удерживая 10-15 секунд для надежной фиксации. При использовании штатных креплений (например, в заглушке "бардачка") аккуратно защелкните корпус до характерного клика, избегая перекоса.

Подключение электрической части

Аккуратно проложите жгут проводов по скрытым трассам салона:

1. Питание – красный провод подключите к замку зажигания (цепь +12V при включенном ключе).
2. Масса – черный провод зафиксируйте на кузовном болте с очищенной резьбой.
3. Датчик скорости – зеленый кабель соедините с соответствующей клеммой ЭБУ (контакт 9 разъема М).
4. CAN-шина – желтый/белый провода подключите к диагностической колодке OBD-II (пины 6 и 14).

Цвет провода	Назначение	Точка подключения
Красный	+12V	Замок зажигания
Черный	Масса	Кузовной болт
Зеленый	Датчик скорости	ЭБУ (контакт 9)
Желтый/Белый	CAN-шина	OBD-II (пины 6,14)

Важно: Все соединения изолируйте термоусадкой или изолентой. Проверьте отсутствие перегибов кабелей возле острых кромок металла – используйте пластиковые гофры в опасных зонах.

Подключение кожуха бортового компьютера к штатным креплениям

Установите кожух в штатное место на торпедо ВАЗ 2115, совместив монтажные отверстия корпуса с крепежными точками панели приборов. Предварительно снимите защитную заглушку в предусмотренном производителем месте, очистив посадочную зону от пыли и загрязнений.

Используйте родные пластиковые фиксаторы или винты из комплекта бортового компьютера. При монтаже избегайте перекосов – кожух должен плотно прилегать к панели без зазоров по периметру. Проверьте отсутствие помех для соседних элементов управления и вентиляционных дефлекторов.

1. Вставьте крепежные клипсы в боковые пазы кожуха до характерного щелчка
2. Аккуратно вдавите корпус в посадочное гнездо, контролируя усилие
3. Зафиксируйте конструкцию винтами через технологические отверстия (при наличии резьбовых стоек)
4. Проверьте устойчивость крепления легким нажатием на углы кожуха

Важно: При использовании нештатных саморезов выбирайте крепеж длиной не более 12 мм во избежание повреждения внутренних элементов торпедо. Если кожух вибрирует при движении – демонтируйте его и установите резиновые прокладки под крепежные ушки.

Форсунки или декоративная рамка, входящие в комплект некоторых моделей бортовых компьютеров, служат исключительно для визуального совершенствования места установки. Они маскируют технологические зазоры между корпусом устройства и панелью приборов, создавая впечатление штатного монтажа.

Монтаж этих элементов осуществляется строго после фиксации самого бортового компьютера и проверки его работоспособности. Убедитесь, что выбранная рамка или форсунки совместимы с геометрией панели ВАЗ 2115 и не перекрывают вентиляционные отверстия устройства.

Технология установки декоративных элементов

Процесс требует аккуратности и состоит из последовательных этапов:

1. Подготовка поверхности:
   • Обезжирьте зону контакта рамки с панелью изопропиловым спиртом
   • Удалите пыль и остатки монтажной пены строительным пылесосом
2. Варианты крепления:

   Тип крепления	Технология	Особенности
   Самоклеящаяся основа	Снять защитную ленту, плотно прижать на 30 секунд	Не допускать перекосов – корректировка невозможна
   Защелкивающиеся клипсы	Совместить пазы с выступами на корпусе компьютера	Проверить отсутствие напряжения на фиксаторах

3. Финишные операции:
   • Прогрейте салон до +25°C для адгезии клея (при его наличии)
   • Проверьте отсутствие зазоров >0.5 мм по всему периметру
   • Удалите излишки герметика немедленно влажной микрофиброй

Критические требования безопасности

Декоративные элементы не должны создавать давление на дисплей или кнопки компьютера. Зазор между рамкой и электронным блоком – минимум 2 мм для компенсации теплового расширения. При использовании токопроводящих элементов (хромированные накладки) обязательна изоляция тыльной стороны!

Аккуратная сборка обшивки панели приборов

После установки бортового компьютера в посадочное место и проверки его работоспособности, приступайте к обратной сборке обшивки. Убедитесь, что провода аккуратно уложены в предусмотренные каналы и нигде не пережимаются. Особое внимание уделите месту выхода жгута к бортовому компьютеру – проводка не должна попадать под крепежные элементы или мешать установке панели.

Начинайте сборку с совмещения нижних креплений обшивки с панелью приборов. Аккуратно надавите до характерного щелчка фиксаторов. Продвигайтесь вверх, последовательно защелкивая боковые и верхние крепления. Избегайте перекосов и чрезмерных усилий – пластиковые фиксаторы легко сломать.

Контроль качества сборки

После установки обшивки выполните проверку:

• Плотность прилегания: между обшивкой и панелью приборов не должно быть видимых зазоров.
• Отсутствие напряжения на проводах: убедитесь, что жгуты свободно лежат в нишах, не натянуты и не перекручены.
• Фиксация бортового компьютера: устройство должно сидеть ровно, без перекосов и люфтов.
• Работоспособность: включите зажигание и проверьте отображение информации на экране, работу кнопок управления.

Если обнаружены перекосы обшивки, посторонние скрипы или проблемы с работой компьютера – аккуратно демонтируйте обшивку, найдите и устраните причину (чаще всего – зажатый провод или незащелкнутый фиксатор). Повторяйте сборку до достижения идеального результата.

Помните: правильная укладка проводки и точная установка фиксаторов исключат вибрации и повреждение компонентов в процессе эксплуатации автомобиля.

Подключение минусовой клеммы аккумулятора обратно

Убедитесь, что все провода бортового компьютера подключены согласно схеме, изоляция не повреждена, а контакты надежно зафиксированы. Проверьте отсутствие металлических инструментов или случайных перемычек на корпусе аккумулятора, которые могут вызвать короткое замыкание при восстановлении питания.

Очистите контактную поверхность минусовой клеммы и вывод аккумулятора металлической щеткой для удаления окислов. Аккуратно наденьте клемму на токовывод АКБ, совместив крепежный болт с резьбовым отверстием. Не допускайте перекоса деталей в процессе установки.

Порядок затяжки и проверки

1. Затяните болт клеммы ключом на 10 Н·м, избегая чрезмерных усилий
2. Нанесите тонкий слой токопроводящей смазки на соединение для защиты от коррозии
3. Резко дерните клемму рукой вверх для проверки надежности фиксации

Включите зажигание и убедитесь в работоспособности бортового компьютера: проверьте подсветку дисплея, отсутствие ошибок при самодиагностике и корректность отображения базовых параметров (напряжение сети, температура двигателя).

Включение зажигания для первичной инициализации бортового компьютера

Перед запуском двигателя установите ключ в положение "Зажигание" (II позиция), не проворачивая стартер. В этот момент бортовой компьютер автоматически выполнит самотестирование и первичную инициализацию систем. На дисплее последовательно отобразятся все сегменты индикатора, символы модели устройства и версия прошивки.

Дождитесь завершения диагностики – обычно это занимает 2-5 секунд. Убедитесь, что на экране появились стандартные показатели (температура охлаждающей жидкости, напряжение бортовой сети, время), а индикаторы ошибок (например, Check Engine) погасли после первоначального мигания. Только после этого переходите к запуску двигателя.

Типовые индикаторы при инициализации

Во время процедуры отслеживайте корректность отображения:

• Мигание всех сегментов – тест дисплея
• Кратковременное появление значков ошибок – диагностика датчиков
• Стабильное свечение цифровых значений – переход в рабочий режим

При возникновении аномалий (постоянное горение ошибки, пустой экран, зависание) выполните проверку:

1. Выключите зажигание на 15 секунд
2. Повторно активируйте II позицию ключа
3. Контролируйте надёжность подключения разъёмов

Настройка точных часов бортового компьютера

Точное время на бортовом компьютере ВАЗ 2115 критично для корректного расчёта расхода топлива, средней скорости и других параметров. Неверные показания приведут к искажению статистики поездок и некорректному прогнозированию запаса хода.

Часы сбрасываются при отключении аккумулятора, поэтому после замены батареи или длительного простоя автомобиля требуется повторная настройка. Убедитесь, что зажигание включено (положение «ON»), но двигатель не запущен.

Инструкция по настройке времени

1. Нажмите и удерживайте кнопку «Смена» на БК до появления меню настроек.
2. Короткими нажатиями «Смена» перейдите к пункту «Установка времени».
3. Используйте кнопки:
   • «+» для увеличения значений
   • «–» для уменьшения значений
   • «Смена» для переключения между часами и минутами
4. Установите точное время, ориентируясь на внешние часы (телефон или наручные).
5. Нажмите и удерживайте «Смена» 2 секунды для сохранения настроек.
6. Дождитесь автоматического выхода в основной режим или перезагрузите БК, отключив зажигание на 10 секунд.

Важно: Для моделей БК с подсветкой (например, Multitronics C380) настройка времени выполняется через отдельное меню «Clock Adjust». Проверьте руководство к вашей модели при несовпадении описанных кнопок.

Рекомендуется: Сверять показания часов БК с эталонным временем раз в месяц. Температурные перепады и скачки напряжения в бортовой сети могут вызывать незначительные расхождения (до 1-2 минут в месяц).

Внесение базовых параметров автомобиля в память БК

После физической установки и подключения бортового компьютера к электропроводке автомобиля, следующим критическим этапом является ввод базовых характеристик ВАЗ 2115 в его память. Эти параметры служат основой для корректного расчета и отображения ключевых показателей: расхода топлива, оставшегося запаса хода, текущей скорости и других данных.

Для точной работы БК необходимо внести минимум два фундаментальных параметра: тип установленного двигателя и номинальный объем топливного бака. Неверные значения приведут к значительным погрешностям в показаниях.

Ключевые параметры и порядок их ввода

Точная последовательность действий зависит от модели БК (например, "Гамма", "Штат", "Мультитроникс"), но общий алгоритм един:

1. Активация режима программирования: Удерживайте кнопку "SET" (или комбинацию кнопок, указанную в инструкции к вашему БК) при включении зажигания до появления меню настроек.
2. Выбор параметра "Двигатель":
   • Найдите в меню пункт "ДВИГ", "ENG", "Тип ДВС" или аналогичный.
   • Выберите значение, соответствующее вашей модификации ВАЗ 2115:
     • 1.5i (8 клапанов, инжектор, объем 1.5л)
     • 1.6i (8 клапанов, инжектор, объем 1.6л)
3. Указание объема топливного бака:
   • Перейдите к пункту "БАК", "TANK", "Объем ТБ" или подобному.
   • Введите значение 43 литра (стандартный объем бака для ВАЗ 2115).
4. Сохранение настроек: Нажмите и удерживайте кнопку "SET" (или следуйте подсказкам на дисплее БК) для подтверждения ввода и выхода из меню программирования.

Важно! Некоторые модели БК требуют дополнительной калибровки датчика уровня топлива. Если после заправки "под горловину" БК показывает неполный бак (или наоборот), выполните процедуру "Обучение ДУТ" согласно инструкции к вашему устройству.

Калибровка датчика уровня топлива

Калибровка датчика уровня топлива (ДУТ) обязательна после установки бортового компьютера (БК) для точного отображения остатка горючего. Процедура связывает показания поплавкового датчика в баке с алгоритмами вычисления расхода БК.

Перед началом убедитесь, что топливный бак заполнен строго до максимума (под горловину). Отклонение даже на 2-3 литра приведёт к погрешностям в работе. Используйте только качественное топливо без примесей.

Пошаговая процедура калибровки

Активируйте режим калибровки через меню БК (обычно раздел «Датчики» → «Топливо» → «Калибровка»). Следуйте инструкциям на экране:

1. Зафиксируйте пустой бак: оставьте 3-5 литров топлива, нажмите кнопку подтверждения в меню БК.
2. Заполните бак полностью (до срабатывания заправочного пистолета). Внесите фактический объём залитого топлива через клавиши БК.
3. Подтвердите ввод данных. БК автоматически рассчитает кривую поплавка и сохранит значения.

Для проверки точности после калибровки:

• Проедьте 100-150 км, сверяя остаток по БК с ручным замером расхода.
• При отклонениях более 5% повторите процедуру с контролем уровня заполнения бака.

Типовая проблема	Решение
Скачки показаний при движении	Проверить крепление ДУТ в баке, целостность поплавка
Постоянная ошибка «ERR»	Диагностика проводки датчика, контактов колодки БК

Для моделей с нелинейной шкалой ДУТ (например, после замены датчика) может потребоваться многоточечная калибровка. В этом случае внесите в БК показания при ¼, ½ и ¾ бака согласно инструкции к конкретной модели компьютера.

Настройка расхода топлива двигателя в памяти БК

Корректная калибровка расхода топлива – критически важный этап для точного отображения данных бортовым компьютером. Производитель указывает усреднённые параметры в инструкции, но реальные характеристики двигателя требуют индивидуальной настройки после установки БК на ВАЗ 2115.

Перед началом процедуры убедитесь в отсутствии ошибок в работе топливной системы и датчиков, заправьте полный бак для точности измерений. Для калибровки потребуются контрольные замеры расхода горючего на определённой дистанции (рекомендуется 100 км по трассе).

Пошаговая процедура калибровки

1. Переведите БК в сервисный режим (комбинация кнопок зависит от модели: обычно удержание "SET" + "Вход" при включении зажигания).
2. В меню параметров двигателя найдите пункт "Расход топлива" или "K-линейки" (обозначается как Kf или Kтр).
3. Проедьте контрольный участок 100 км с постоянной скоростью 90 км/ч, предварительно обнулив суточный счётчик БК.
4. Рассчитайте реальный расход по формуле:


   Kновый = Kстарый × (Фактический расход / Показания БК)


   Пример: при заводском Kf=128, фактическом расходе 8.5 л/100км и показаниях БК 9.0 л/100км:


   Kновый = 128 × (8.5 / 9.0) ≈ 121
5. Введите новое значение коэффициента через меню БК, сохраните изменения.

Особенности проверки:

• Повторите тестовый заезд после коррекции – погрешность не должна превышать 5%
• При использовании ГБО настраивайте отдельный коэффициент для газа (пункт "Kг") аналогичным методом
• Значения ниже 80 или выше 150 сигнализируют о неисправностях (засор форсунок, ошибки ДМРВ)

Типичные ошибки	Решение
БК не сохраняет настройки	Проверьте подключение к CAN-шине, перезагрузите устройство
Расчёт не сходится после калибровки	Сбросьте адаптации ЭБУ, выполните повторный замер
Некорректные показания при разгоне	Отрегулируйте параметр "Ускорение" в разделе коррекций

Выбор желаемых параметров для отображения на экране

Определите ключевые показатели, которые будут полезны при ежедневной эксплуатации автомобиля. Для ВАЗ 2115 стандартные параметры включают расход топлива, среднюю скорость, напряжение бортовой сети, температуру двигателя и оставшийся запас хода. Приоритет зависит от стиля вождения и личных предпочтений – например, экономичным водителям актуальны данные о мгновенном расходе, а в дальних поездках критичен контроль температуры ОЖ.

Используйте кнопки настройки бортового компьютера для переключения между режимами отображения. Большинство моделей позволяет выводить одновременно 2-4 показателя в постоянном режиме и до 8 параметров в циклическом просмотре. Рекомендуется сгруппировать данные логически: объединить расходные метрики (л/100км, остаток топлива) в один экран, а технические показатели (обороты, напряжение, ошибки) – в другой.

Оптимальные комбинации параметров

• Базовый набор: время поездки, текущий расход, средняя скорость
• Контроль систем: температура ОЖ, напряжение АКБ, ошибки ЭБУ
• Дальние поездки: запас хода, общий пробег, время прибытия

Параметр	Ед.изм.	Польза
Мгновенный расход	л/100км	Корректировка стиля вождения
Напряжение сети	Вольт	Контроль заряда аккумулятора
Ошибки ЭСУД	Коды	Диагностика неисправностей

1. Войдите в меню настройки кнопкой "Set"
2. Выберите раздел "Отображаемые параметры"
3. Активируйте нужные показатели клавишей "Reset"
4. Установите порядок циклического просмотра

Настройка зума звуковых сигналов БК

Зуммер бортового компьютера предупреждает водителя о критических параметрах: превышении скорости, падении напряжения или достижении пороговой температуры. Настройка позволяет задать индивидуальные пороги срабатывания для каждого типа оповещения, адаптируя систему под ваши нужды и условия эксплуатации.

Перед изменением параметров подготовьте руководство пользователя для вашей модели БК с кодами ошибок и заводскими настройками. Убедитесь, что двигатель заглушен, а зажигание включено в положение "ACC" для безопасной корректировки параметров без риска сбоя.

Пошаговая процедура настройки

1. Войдите в главное меню БК, удерживая кнопку сброса суточного пробега 3 секунды
2. Перейдите в раздел "Звуковые сигналы" или "Оповещения" с помощью кнопок переключения режимов
3. Выберите тип оповещения:
   • Скоростное предупреждение - установите порог (км/ч)
   • Температура ОЖ - задайте критическое значение (°C)
   • Напряжение АКБ - укажите минимальный вольтаж
4. Используйте кнопки "+" и "-" для регулировки значений
5. Проверьте громкость сигнала, активировав тестовый режим кнопкой "Ввод"
6. Для сохранения нажмите кнопку сброса пробега 2 секунды

Проверка работы всех основных функций бортового компьютера

После установки бортового компьютера на ВАЗ 2115 необходимо убедиться в корректной работе всех его ключевых систем. Пропуск этого этапа может привести к некорректному отображению данных во время эксплуатации автомобиля.

Проверку следует проводить последовательно, начиная с базовых функций и заканчивая сложными расчетными параметрами. Убедитесь, что двигатель запущен, а автомобиль стоит на ручном тормозе.

Пошаговая процедура проверки

Основные функции и методы их тестирования:

1. Датчики температуры:
   • Прогрейте двигатель до рабочей температуры
   • Сравните показания с датчиком на приборной панели (погрешность не должна превышать 3°C)
2. Параметры напряжения:
   • Замерьте напряжение АКБ мультиметром при заглушенном двигателе
   • Сравните с данными на экране БК (допустимое расхождение ±0.2V)
3. Расход топлива:
   • Сбросьте средний расход кнопкой RESET
   • Проедьте 10-15 км с постоянной скоростью 60 км/ч
   • Сравните показания с нормативными значениями для вашей модели (5.8-7.2 л/100км)
4. Система диагностики:
   • Имитируйте ошибку (например, временно отсоедините датчик детонации)
   • Убедитесь в появлении соответствующего кода неисправности
   • После подключения датчика сбросьте ошибку через меню БК

Таблица критических параметров для проверки:

Функция	Нормальное значение	Допустимое отклонение
Обороты холостого хода	800-850 об/мин	±50 об/мин
Давление в топливной рампе	3.6-4.0 Бар	±0.2 Бар
Прогрев ДВС (от -10°C до +90°C)	5-10 минут	Плавное нарастание без скачков

Особое внимание уделите работе сигнальных функций: звуковым оповещениям о превышении скорости, падении напряжения или достижении температурного порога. Проверьте подсветку дисплея во всех режимах яркости.

Тестирование режимов диагностики неисправностей

После установки бортового компьютера и ввода базовых параметров автомобиля (объем двигателя, тип топлива, размер колес) необходимо проверить корректность работы диагностических функций. Подключите устройство к диагностическому разъему OBD-II (расположен под панелью управления возле рулевой колонки), включите зажигание без запуска двигателя и перейдите в раздел меню "Диагностика". Убедитесь, что компьютер определяет протокол ЭБУ вашего автомобиля – для ВАЗ 2115 это обычно K-line или ISO 9141.

Начните с проверки режима чтения ошибок: выберите пункт "Коды неисправностей" и активируйте сканирование. Исправная система должна отобразить "Ошибок нет" или вывести сохраненные в ЭБУ коды. Для теста искусственно создайте простую неисправность – например, отсоедините разъем датчика кислорода. После повторного сканирования в списке должны появиться ошибки P0130-P0138 или аналогичные, соответствующие обрыву цепи датчика.

Проверка функций реального времени

• Параметры движения: Заведите двигатель, отследите в режиме реального времени показания:
  • Обороты холостого хода (норма: 800-850 об/мин ±50)
  • Напряжение датчика кислорода (должно плавно меняться 0.1-0.9В)
  • Угол опережения зажигания (8-12 градусов на холостом ходу)
• Тест исполнительных механизмов: В подразделе "Активация" проверьте:
  1. Клапан адсорбера (должен слышаться щелчок при включении)
  2. Топливные форсунки (частота работы должна меняться при изменении оборотов)
  3. Вентилятор охлаждения (автоматическое срабатывание при 100-105°C)

Тип проверки	Нормальные показатели	Возможные сбои
Считывание ошибок	Мгновенное отображение кодов после появления неисправности	Задержка данных, пропуск активных ошибок
Стирание ошибок	Исчезновение кодов из памяти после устранения причины	Сохранение старых ошибок, сброс параметров адаптации
Датчики в движении	Плавное изменение значений без резких скачков	Обрыв сигнала (-40°C или +140°C на термодатчиках)

Важно: При тестировании режима графиков обратите внимание на синхронизацию данных – временные задержки более 2 секунд указывают на проблемы с качеством связи. Если компьютер не распознает ЭБУ или выдает сообщение "Протокол не поддерживается", проверьте распиновку диагностического разъема и целостность проводов CAN-шины. Для финальной проверки совершите пробную поездку, отслеживая отсутствие ложных ошибок по датчику детонации и ДПДЗ.

Тщательная проверка корректности показаний всех датчиков

После установки бортового компьютера запустите двигатель и перейдите в режим диагностики, проверяя параметры каждого датчика в реальном времени. Сравните отображаемые значения с эталонными показателями для вашей модели двигателя, обращая особое внимание на критические узлы: температуру охлаждающей жидкости, напряжение бортовой сети, положение дроссельной заслонки и частоту вращения коленвала.

Протестируйте систему при разных режимах работы мотора: на холостом ходу, при 2000-2500 об/мин и под нагрузкой. Фиксируйте любые аномалии – скачки температуры, нулевые показания или статичные значения, не соответствующие фактическому состоянию агрегатов. Для кислородного датчика (лямбда-зонда) убедитесь в плавном изменении напряжения от 0.1 до 0.9 В при прогретом двигателе.

Порядок верификации датчиков

1. Датчик массового расхода воздуха (ДМРВ):
   • Холостой ход: 8-10 кг/час
   • 2500 об/мин: 18-22 кг/час
2. Датчик положения коленвала (ДПКВ): отсутствие пропусков импульсов
3. Датчик температуры охлаждающей жидкости (ДТОЖ):
   • Холодный двигатель: совпадение с температурой окружающей среды
   • Прогретый: 90-95°C в термостате

При обнаружении расхождений: выполните визуальный осмотр проводки и разъемов датчика, замерьте сопротивление мультиметром, проверьте качество "массы". Если показания не нормализуются – замените неисправный сенсор и проведите повторную калибровку БК.

Параметр	Нормальное значение	Допустимое отклонение
Напряжение АКБ	13.6-14.4 В	±0.2 В
Угол опережения зажигания	5-15° при 2000 об/мин	±3°
Время впрыска	3.0-4.0 мс (хол. ход)	±0.5 мс

Завершите проверку анализом долговременных топливных коррекций (LTFT): значения должны находиться в диапазоне ±5%. Превышение указывает на некорректную работу топливной системы или подсос неучтенного воздуха.

Финальная проверка надежности крепления и отсутствия скрипов

После фиксации корпуса бортового компьютера и прокладки проводов, тщательно проверьте надежность всех креплений. Убедитесь, что корпус плотно прилегает к панели приборов или месту установки, не шатается и не имеет люфта. Затяните крепежные винты/шурупы до упора, избегая перетягивания, способного повредить пластик.

Осторожно нажмите на разные участки корпуса БК пальцами, имитируя вибрации при движении автомобиля. Прислушайтесь к посторонним звукам: скрипам, потрескиванию или дребезжанию. Особое внимание уделите точкам соприкосновения компьютера с элементами торпедо и соседними деталями салона.

Действия при обнаружении проблем

• Скрип/трение: Определите точку контакта. Проклейте стык тонким слоем поролоновой ленты, силиконовой смазкой или специализированным автомобильным скотчем-антискрипом.
• Дребезжание корпуса: Подтяните крепеж. Если не помогает – подложите под крепежные уши резиновые или силиконовые демпферы (шайбы, прокладки).
• Зазоры: Проверьте правильность позиционирования устройства. При необходимости добавьте пластиковые клипсы или регулировочные шайбы для плотного прилегания.

1. Проведите тест-драйв: Совершите поездку по неровной дороге (булыжник, "лежачие полицейские", гравий).
2. Фиксируйте звуки: Отметьте участки дороги и режимы движения (разгон, торможение, поворот), при которых возникают посторонние шумы.
3. Повторная коррекция: После поездки устраните выявленные источники скрипов/дребезжания описанными выше методами.

Проблема	Причина	Решение
Периодический скрип на кочках	Трение пластика БК о торпедо	Проклейка стыка демпферной лентой
Постоянное дребезжание	Слабая затяжка крепежа или отсутствие демпферов	Дотяжка винтов/установка резиновых прокладок
Скрип при повороте руля	Контакт проводов с элементами рулевой колонки	Перекладка жгута и фиксация стяжками

Список источников

При выборе и установке бортового компьютера на ВАЗ 2115 критически важно опираться на проверенные источники информации. Достоверные данные помогают избежать ошибок при подключении электроники и гарантируют корректную работу устройства.

Ниже представлены ключевые типы ресурсов, содержащих технические спецификации, схемы подключения и практические рекомендации для самостоятельного монтажа. Эти материалы обеспечивают понимание особенностей штатной электропроводки автомобиля и совместимости оборудования.

• Официальное руководство по эксплуатации ВАЗ 2115 - разделы по электрооборудованию и предохранителям
• Инструкции производителей бортовых компьютеров (например, Multitronics, Gamma, Штат)
• Технические форумы владельцев ВАЗ (Drive2, ВАЗ 2115 клуб, LadaOnline)
• Специализированные порталы по автомобильной электронике («Электрооборудование ВАЗ»)
• Видеоинструкции по установке на платформах YouTube и RuTube
• Пособия по автомобильной электрике («Электросхемы ВАЗ 2110-2115»)
• Каталоги интернет-магазинов автозапчастей с параметрами совместимости

Видео: УСТАНОВКА И ОБЗОР БОРТОВОГО КОМПЬЮТЕРА ВАЗ 2114,2115. ЭТО РЕАЛЬНО НУЖНАЯ ВЕЩЬ!!!


• Тойота Камри - высота дорожного просвета 160 мм

• Hankook Winter I*cept iz W606 - отзывы покупателей и фото шин

• Брембо - выбираем и ставим тормозные диски правильно
