Правильное натяжение ремня генератора своими руками

Статья обновлена: 18.08.2025

Ремень генератора – ключевой элемент системы электрооборудования автомобиля. Его ослабление приводит к проскальзыванию, разрядке аккумулятора и отказу бортовых систем. Чрезмерное натяжение вызывает ускоренный износ подшипников генератора и помпы.

Самостоятельная регулировка ремня экономит время и деньги. Для работы потребуется базовый набор инструментов и понимание процедуры. Соблюдение правил техники безопасности обязательно – двигатель должен быть заглушен, а ключ зажигания извлечён.

Далее вы узнаете пошаговый метод проверки натяжения, регулировки и фиксации ремня генератора. Контроль правильности выполненной работы гарантирует стабильную зарядку аккумулятора и предотвратит внезапные поломки.

Поиск ремня генератора в подкапотном пространстве

Откройте капот автомобиля и зафиксируйте его упором. Ремень генератора расположен в передней части двигателя и приводит в движение несколько агрегатов через систему шкивов. Ищите плоский резиновый ремень с характерными поперечными насечками на внутренней стороне, который огибает кривошипный шкив коленвала, шкив генератора и обычно насос гидроусилителя или помпу охлаждения.

Определите точную траекторию ремня, проследив его путь от самого большого шкива (коленвал) к генератору – металлическому узлу прямоугольной формы с цилиндрическими вентиляционными прорезями. При выключенном двигателе и затянутом ручнике осторожно проведите пальцем по длине ремня, проверяя его целостность и отсутствие масляных подтёков на поверхности.

Ключевые ориентиры для идентификации

Шкив коленвала: Нижний центральный шкив большого диаметра, жёстко соединённый с двигателем.
Шкив генератора: Верхний шкив меньшего размера, закреплённый на подвижном кронштейне с регулировочным болтом.
Натяжной ролик (если предусмотрен): Отдельный подпружиненный ролик с гладкой поверхностью, создающий давление на ремень.

Элемент	Признаки	Расположение
Ремень генератора	Ребристая внутренняя сторона, ширина 10-15 мм	Между шкивами агрегатов
Шкив генератора	Жёстко закреплён на валу генератора	Над шкивом коленвала

Внимание: Не путайте с зубчатым ремнём ГРМ (расположен под защитными кожухами) или приводом кондиционера. Для точного определения сверьтесь со схемой в технической документации вашей модели авто – маршрут ремня может включать дополнительные компоненты вроде насоса ГУР.

Определение типа привода: клиновой, поликлиновой или зубчатый

Визуальный осмотр ремня – первый шаг для определения типа привода. Клиновой ремень имеет трапециевидное сечение (напоминает клин) и обычно один такой ремень приводит только генератор. Поликлиновой отличается множеством продольных тонких ребер на внутренней стороне (похож на "ручейки") и часто используется для привода нескольких агрегатов одновременно. Зубчатый ремень легко распознать по наличию поперечных зубцов на внутренней поверхности, напоминающих шестерёнку.

Дополнительно проверьте шкивы на генераторе и коленвале. Клиновой ремень работает с канавками в форме латинской буквы "V". Поликлиновой требует шкивов с несколькими параллельными бороздами. Зубчатый ремень движется по шкивам с соответствующими зубьями – их отсутствие исключает этот тип. Неправильная идентификация приведет к некорректной установке и быстрому износу.

Ключевые отличия в таблице

Тип ремня	Визуальные признаки	Особенности шкива
Клиновой	Одно ребро, трапециевидный профиль	Одна V-образная канавка
Поликлиновой	Множество тонких продольных рёбер	Несколько узких параллельных канавок
Зубчатый	Чёткие поперечные зубцы с внутренней стороны	Зубья по всей окружности шкива

Важно: Натяжение каждого типа регулируется по-разному. Клиновой проверяется прогибом по усилию, поликлиновой – специальным прибором, а зубчатый требует точного совпадения меток шкивов.

Осмотр состояния старого ремня перед заменой

Тщательно осмотрите старый ремень генератора по всей длине, проворачивая коленвал за болт крепления шкива (ключом или храповиком) для доступа к скрытым участкам. Убедитесь в отсутствии масляных подтёков или следов охлаждающей жидкости на поверхности – такие загрязнения drastically снижают сцепление и ускоряют износ.

Сфокусируйтесь на рабочих гранях ремня: используйте фонарик для выявления микротрещин (т.н. «сухая гниль»), расслоений корда, глубоких царапин и глянцевых участков (признак проскальзывания). Особое внимание уделите зоне контакта со шкивами – здесь часто проявляются critical дефекты.

Ключевые параметры для диагностики

Трещины и расслоения:

Поперечные трещины на ребрах > 3 мм на 10 см длины – сигнал к замене
Отслоение резины от армирующего корда по краям
Видимые нити корда на торцевых поверхностях

Деформация профиля:

Проверьте равномерность высоты зубьев: приложите линейку к 5-6 смежным зубцам – отклонение > 0.5 мм недопустимо
Искажение формы боковин («замятые» участки от перегрева)

Дефект	Критичность	Действие
Масляное загрязнение > 20% поверхности	Высокая	Замена + устранение утечки
Одиночный продольный разрыв	Средняя	Замена в течение 2 недель
Локальное истирание (оголение корда)	Экстренная	Немедленная замена

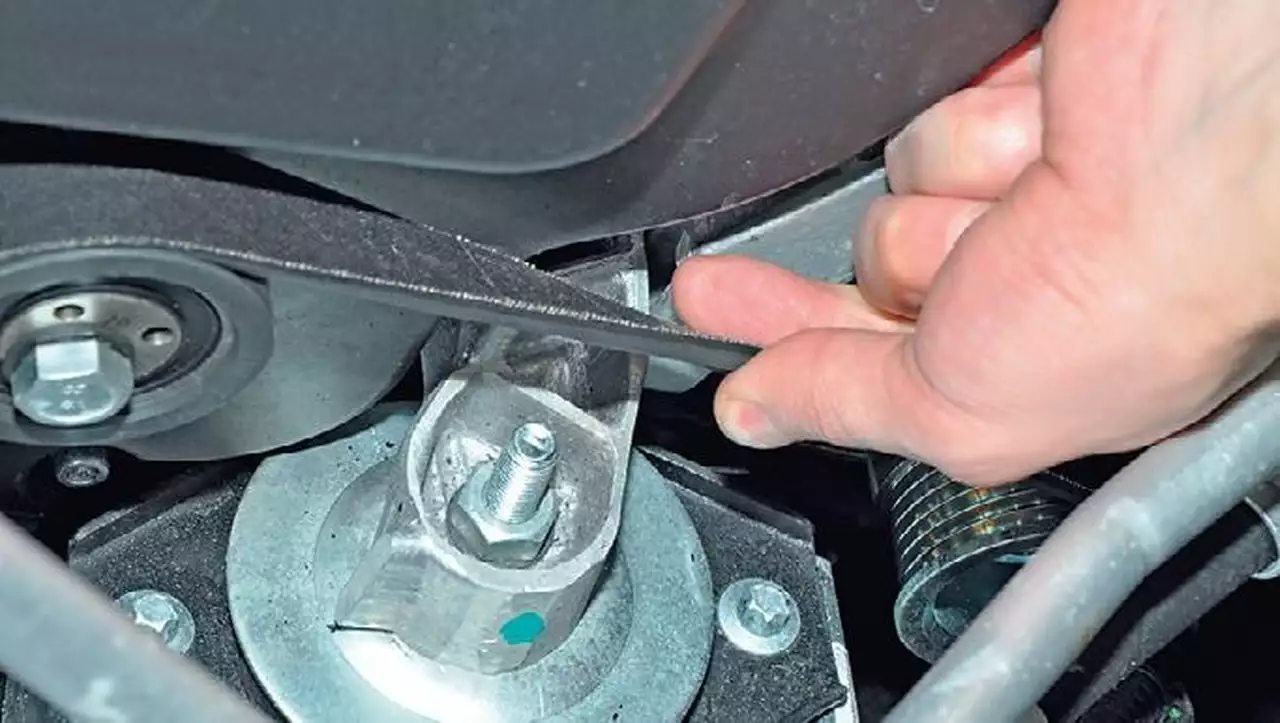

Важно: Натяните ремень пальцем с усилием ~10 кгс посередине самого длинного пролета. Прогиб должен составлять 5-7 мм для новых ремней и до 10 мм для эксплуатируемых – превышение указывает на критическое растяжение.

Обнаружение хотя бы одного из перечисленных дефектов требует замены, даже если ремень nominally функционирует. Игнорирование признаков износа гарантированно приведёт к обрыву с последующим перегревом двигателя и разрядом АКБ.

Проверка признаков износа: трещины, расслоение, глянец

Тщательно осмотрите всю длину ремня при выключенном двигателе, проворачивая шкивы вручную. Используйте фонарик для выявления мелких дефектов. Особое внимание уделите внутренней (рабочей) стороне, контактирующей со шкивами, и боковым граням.

Исключите наличие масляных пятен или следов технических жидкостей – они ускоряют разрушение резины. Проверьте натяжение: прогиб ремня при нажатии с усилием 10 кг посередине самого длинного пролета не должен превышать 5-6 мм для большинства авто (точное значение смотрите в мануале).

Ключевые индикаторы износа

Трещины: Поперечные микроразрывы на внутренней поверхности ("трещиноватость") – главный признак старения резины. Критично, если их глубина превышает 1-2 мм или они видны на ребрах жесткости.
Расслоение: Отслоение корда (нейлоновых нитей) от резиновой основы, вздутия или "пузыри" на поверхности. Часто сопровождается характерным свистом при работе.
Глянец: "Затвердевшая", блестящая поверхность ребер (особенно на V-образных ремнях) указывает на перегрев и потерю эластичности. Матовая текстура – норма.

Дополнительно оцените состояние кромок: задиры, волнистость или "бахрома" свидетельствуют о перекосе шкивов. Наличие даже одного из этих дефектов – повод для немедленной замены. Важно: Не пытайтесь ремонтировать поврежденный ремень – это опасно!

Подбор нового ремня по марке и модели автомобиля

Правильный подбор ремня генератора напрямую влияет на стабильность работы электросистемы автомобиля. Неверно выбранный ремень может вызвать проскальзывание, свист, ускоренный износ или обрыв, что приведет к разряду аккумулятора и отказу оборудования. Использование несоответствующего размера или типа ремня также создает риск повреждения шкивов и подшипников.

Для точного определения параметров ремня необходимы данные автомобиля: марка, модель, год выпуска, тип и объем двигателя. Дополнительно используйте VIN-код – он содержит информацию о комплектации, включая конфигурацию навесного оборудования. Эти данные позволяют идентифицировать оригинальные характеристики ремня через каталоги производителей.

Определите спецификацию: Найдите в руководстве по эксплуатации раздел "Ремни привода" или "Навесное оборудование". Там указаны:
- Тип ремня: клиновой (трапециевидный) или поликлиновой (ручейковый)
- Размеры: длина (в мм или дюймах) и ширина/количество ручьев (например, 6PK1230)
Используйте онлайн-каталоги: Введите данные авто на сайтах производителей ремней:
- Gates, Contitech, Bosch – имеют поиск по марке/модели
- Автотоварные маркетплейсы (например, Exist.ru) – фильтры по параметрам ТС
Расшифруйте маркировку старого ремня (если сохранилась):
- Пример: 6PK1230 – 6 ручьев, длина 1230 мм
- Пример: AVX13×950 – клиновой ремень, ширина 13 мм, длина 950 мм

Проверка совместимости перед покупкой

Параметр	Как проверить	Риск несоответствия
Длина	Сравнить с каталогом/оригиналом. Допуск ±3 мм	Проскальзывание (слишком длинный) или перегруз подшипников (короткий)
Профиль	Совпадение формы ручьев со шкивами (клиновой ≠ поликлиновой)	Ускоренный износ, деформация ребер
Ширина/количество ручьев	Точное соответствие числу канавок на шкиве генератора	Сход ремня со шкива, биение

После установки нового ремня проверьте глубину посадки в шкивах: ремень не должен выступать более чем на 1 мм над поверхностью канавок или проваливаться ниже их дна. Используйте только ремни с маркировкой ISO или DIN – это гарантирует соответствие промышленным стандартам качества.

Сравнение размеров старого и нового ремня

Перед установкой нового ремня критически важно сравнить его длину и ширину со старым. Даже незначительные расхождения (3-5 мм) могут привести к некорректной работе натяжителя или проскальзыванию. Убедитесь, что оба ремня принадлежат к одному типу конструкции (зубчатый/клиновой/поликлиновой) и имеют идентичную маркировку производителя.

Разложите оба ремня на ровной поверхности без перекосов. Совместите их концы и визуально оцените разницу в длине. Для точного замера используйте рулетку или шнур: оберните вокруг старого ремня, зафиксируйте длину, затем приложите к новому. Ширину проверьте штангенциркулем в нескольких точках, особенно если старый ремень изношен неравномерно.

Ключевые параметры для сверки

Длина: Новый ремень должен быть точно таким же. Укороченный вызовет перегруз подшипников, удлинённый – провисание.
Ширина профиля: Уменьшение ширины нового ремня (даже на 1 мм) снизит площадь контакта со шкивами.
Глубина зубьев/канавок: Контролируйте у поликлиновых и зубчатых ремней. Износ старого образца не должен вводить в заблуждение.

Параметр	Старый ремень	Новый ремень	Допустимое отклонение
Длина (мм)	Измеренное значение	Измеренное значение	± 0 мм (идеально)
Ширина (мм)	Измеренное значение	Измеренное значение	+1 / -0 мм
Профиль	Форма (например, 6PK)	Форма (например, 6PK)	Полное соответствие

Важно! Если старый ремень растянут более чем на 8% от номинала или имеет трещины, сравнение по длине теряет смысл – ориентируйтесь только на маркировку нового. Всегда сверяйте каталожный номер на упаковке с рекомендациями производителя авто. Несоответствие геометрии – повод немедленно вернуть ремень продавцу.

Освобождение места для доступа к натяжителю

Для работы с натяжителем ремня генератора требуется обеспечить свободный и безопасный доступ к узлу. Это часто предполагает временное удаление элементов, препятствующих прямому обзору и манипуляциям инструментами. Без этого этапа корректная проверка износа, натяжение или замена ремня становятся крайне затруднительными или невозможными.

Первым делом отсоедините клемму «минус» от аккумуляторной батареи, чтобы исключить риск короткого замыкания и случайного запуска двигателя. Убедитесь, что двигатель остыл, особенно если автомобиль эксплуатировался недавно – горячие детали могут вызвать ожоги. Подготовьте необходимый инструмент: обычно требуются ключи (рожковые, накидные, торцовые с воротками) и, возможно, монтировка.

Типичные действия для получения доступа

Последовательность демонтажа мешающих компонентов зависит от конкретной модели автомобиля, но обычно включает:

Защитные кожухи: Снимите пластиковые крышки двигателя (при наличии), открутив крепежные болты или клипсы. Часто требуется демонтаж верхней части декоративной накладки.
Элементы навесного оборудования:
- Ослабьте хомут и аккуратно снимите патрубок воздуховода, идущий от воздушного фильтра к дроссельному узлу.
- При сильной стесненности может понадобиться открутить и отодвинуть в сторону корпус воздушного фильтра.
Система охлаждения: На некоторых моделях для доступа к нижнему натяжителю потребуется снять (или хотя бы ослабить и отвести) пластиковую защиту картера двигателя снизу. Делайте это на подъемнике или смотровой яме, предварительно поставив автомобиль на ручной тормоз и противооткатные упоры.

Ключевые моменты безопасности при освобождении места:

Все снятые детали (болты, клипсы, кожухи, патрубки) складывайте в отдельную емкость, чтобы избежать потерь.
При отсоединении патрубков будьте осторожны – старые резиновые элементы могут быть хрупкими. Не прилагайте излишних усилий.
Избегайте контакта с электрическими разъемами рядом с генератором (если их случайно задеть – надежно зафиксируйте или отсоедините, предварительно запомнив положение).
Убедитесь, что снятые элементы не мешают свободному вращению натяжного ролика или болта натяжителя.

После выполнения этих шагов узел натяжителя ремня генератора должен быть полностью визуализирован, а к его регулировочному болту или механизму обеспечен удобный подход инструментом. Это критически важно для последующего точного измерения натяжения и его корректировки.

Позиционирование автомобиля на ровной площадке

Убедитесь, что автомобиль стоит на абсолютно ровной горизонтальной поверхности. Перекос кузова может привести к неправильному определению натяжения ремня и затруднит доступ к регулировочным узлам. Используйте строительный уровень или визуально проверьте отсутствие уклона.

Зафиксируйте транспортное средство от случайного движения. Затяните ручной тормоз до упора, а под колеса дополнительно установите противооткатные упоры (башмаки) или крупные камни. Это критически важно для безопасности при работе в подкапотном пространстве.

Дополнительные меры предосторожности

Обесточьте бортовую сеть – снимите отрицательную клемму с аккумулятора
Дождитесь полного остывания двигателя (особенно металлических компонентов)
Обеспечьте свободный доступ к узлу генератора и натяжным роликам

Техника безопасности при работе с двигателем

Перед началом работ с ремнём генератора всегда отключайте аккумуляторную батарею. Снимите отрицательную клемму для исключения риска короткого замыкания и случайного запуска двигателя. Убедитесь, что ключ зажигания извлечён из замка, а стояночный тормоз активирован.

Используйте защитные перчатки и очки для предотвращения травм рук и глаз. Ремень генератора находится в натянутом состоянии и при неосторожном обращении может резко соскочить. Избегайте контакта с движущимися частями вентилятора системы охлаждения даже при заглушённом моторе.

Ключевые запреты и требования

Не работайте при работающем двигателе – натяжение ремня проверяется только на заглушённом моторе
Исключите свободную одежду: рукава, шарфы или украшения могут попасть в привод
Фиксируйте инструменты: гаечные ключи должны плотно садиться на гайки во избежание соскальзывания

Риск	Мера защиты
Ожог от горячих деталей	Дайте двигателю остыть 1-2 часа после эксплуатации
Защемление пальцев	Не помещайте руки в зону шкивов при натяжении ремня

Проверьте устойчивость авто: колёса должны быть заблокированы упорами
Применяйте только штатные инструменты: монтажные лопатки для ремня снижают травмоопасность
Немедленно прекращайте работу при появлении посторонних запахов (топливо, электропроводка)

Фиксация крышки или защиты двигателя при демонтаже

После снятия крепежных болтов или гаек защитный кожух двигателя часто удерживается на месте проводкой, шлангами или уплотнениями. Не допускайте его резкого падения – аккуратно придержите элемент свободной рукой, контролируя траекторию движения. Проверьте отсутствие натяжения или зацепления за соседние компоненты (датчики, трубки охлаждающей системы).

Если кожух крепится на резиновых демпферах или пластиковых фиксаторах, избегайте перекоса при снятии – приподнимите деталь строго вертикально. Для временной фиксации отсоединенной крышки используйте прочную проволоку, подвесив ее к стационарной части кузова или двигателя. Не опирайте элемент на хрупкие узлы (радиатор, патрубки) или подвижные приводы.

Ключевые правила безопасного демонтажа

Используйте контейнер для крепежа: Складывайте болты, шайбы и клипсы в отдельную емкость с крышкой во избежание потери.
Маркируйте точки крепления: Если болты разной длины/типа – фиксируйте их расположение скотчем с пометками или схемой.
Избегайте деформации: Не применяйте грубую силу при сопротивлении – проверьте скрытые крепления или зацепившиеся провода.

Риск при ошибке	Метод предотвращения
Повреждение резиновых втулок	Смажьте посадочные места WD-40 перед снятием
Обрыв проводов датчиков	Отсоедините разъемы до демонтажа защиты
Потеря крепежных элементов	Закручивайте болты обратно в часть отверстий кожуха

Определение типа натяжного механизма: автоматический или ручной

Перед регулировкой ремня генератора критически важно установить тип натяжного механизма. Конструктивно системы делятся на автоматические (самонатягивающиеся) и ручные (требующие физического вмешательства). Ошибка в определении типа приведет к некорректной настройке и риску повреждения компонентов.

Для идентификации осмотрите узел генератора и крепежные элементы. Ключевые отличия заключаются в наличии/отсутствии регулировочного болта, пружинного демпфера или специального кронштейна-натяжителя. Ниже приведены характерные признаки каждого типа.

Критерии различия механизмов

Автоматический натяжитель	Ручной натяжитель
Наличие пружины в корпусе узла (часто цилиндрической формы)	Регулировочный болт с резьбой на кронштейне генератора
Фиксатор в виде проушины или штифта (требует снятия перед проверкой натяжения)	Продольные пазы на монтажной планке генератора
Отсутствие классических крепежных гаек для смещения генератора	Два крепежных болта: один фиксирующий, один регулировочный

Важные уточнения:

У автоматических систем запрещено силовое смещение генератора – это разрушает пружинный механизм.
Ручная регулировка всегда требует ослабления фиксирующего болта перед перемещением генератора.
На некоторых авто встречаются комбинированные системы: автоматический натяжитель для серпантинного ремня с отдельным ручным регулятором только для генератора.

Ослабление болта натяжного ролика для ручного механизма

Перед началом работ убедитесь, что двигатель полностью остыл, а аккумуляторная батарея отсоединена для предотвращения случайного запуска. Найдите натяжной ролик в моторном отсеке – он обычно имеет квадратный или шестигранный шлиц для ключа на центральной оси.

Определите регулировочный болт, который фиксирует положение ролика. Чаще всего это головка под ключ или трещотку, расположенная на кронштейне рядом с роликом. В некоторых конструкциях используется комбинация из фиксирующего и регулировочного болтов – сверьтесь с мануалом вашего авто.

Последовательность действий

Подберите накидной ключ или головку точного размера (обычно 13-17 мм). Использование рожкового ключа нежелательно из-за риска срыва граней.
Вставьте инструмент на фиксирующий болт под прямым углом. При необходимости используйте удлинитель для лучшего доступа, но избегайте чрезмерного усилия.
Поворачивайте болт против часовой стрелки на 1-2 оборота. Контролируйте движение ролика – он должен начать смещаться в сторону ослабления ремня.
При закисшем соединении:
- Обработайте резьбу проникающей смазкой (WD-40)
- Выждите 5-10 минут
- Примените короткие покачивающие движения ключом

Важно: Не выкручивайте болт полностью – это может привести к потере детали или нарушению геометрии механизма. Достаточно ослабления, обеспечивающего свободный ход ролика при последующей регулировке.

Использование монтировки для снятия натяжения

Убедитесь, что двигатель остыл, а аккумуляторная клемма отсоединена для предотвращения случайного запуска. Определите точку упора монтировки на корпусе генератора – обычно это специальные проушины или усиленные ребра, избегая хрупких элементов (крыльчатки, патрубков).

Подготовьте ключ для ослабления болтов крепления генератора: верхней фиксации и регулировочной планки. Ослабьте их на 2-3 оборота, сохраняя возможность смещения агрегата. Не выкручивайте полностью – это нарушит позиционирование.

Техника работы с монтировкой

Расположите монтировку между корпусом генератора и неподвижной частью двигателя (блок цилиндров, кронштейн). Краткое усилие – уприте инструмент в прочную металлическую зону, избегая радиатора или шлангов. Смещайте генератор против направления натяжения ремня (обычно к моторному отсеку).

Приложите контролируемое давление на монтировку до ослабления ремня.
Фиксируйте положение генератора ногой или рукой помощника.
Быстро затяните регулировочный болт, сохраняя достигнутое смещение.
Проверьте натяжение: ремень должен прогибаться на 5-6 мм при усилии 10 кгс на середине самого длинного пролета.

Критично: не используйте монтировку на работающем двигателе! Избегайте перекоса генератора – это вызывает ускоренный износ подшипников. После фиксации болтов перепроверьте соосность шкивов и параллельность плоскостей вращения.

Снятие старого ремня генератора по схеме установки

Перед началом работ заглушите двигатель, отсоедините минусовую клемму аккумулятора и дождитесь остывания силового агрегата. Подготовьте защитные перчатки, монтировку или монтажную лопатку, а также фонарь для визуального контроля узлов.

Найдите схему установки ремня в технической документации вашего автомобиля – она отображает точный маршрут прокладки и точки контакта со шкивами. Если мануал отсутствует, зарисуйте или сфотографируйте текущее положение ремня перед демонтажем, уделяя внимание перекрещивающимся участкам.

Порядок ослабления натяжителя

Определите тип натяжного механизма на вашей модели:

Рычажный натяжитель – ослабляется гаечным ключом на регулировочном болте
Автоматическая пружина – фиксируется шестигранником в специальном отверстии
Винтовой механизм – требует ослабления крепежной гайки генератора

Сместите генератор или натяжной ролик движением к блоку цилиндров, чтобы ослабить давление на ремень. Контролируйте усилие – резкие движения могут повредить пружинные механизмы.

Извлечение ремня

Снимите защитные кожухи (при наличии), открутив крепежные винты отверткой
Проверните ремень рукой для обнаружения участков свободного хода
Аккуратно стяните изделие со шкивов, начиная с наименьшего диаметра
Избегайте перекручивания – тяните строго в плоскости вращения

Важно: Если ремень не снимается даже после ослабления, проверьте положение обводных роликов – некоторые конструкции требуют их временного демонтажа.

Тип проблемы	Решение
Ремень "прикипел" к шкивам	Обработайте контактные поверхности WD-40, выждите 10 минут
Заедание автоматического натяжителя	Аккуратно пошевелите рычаг монтировкой для разблокировки

Очистка шкивов от грязи и масляных пятен

Загрязнённые шкивы снижают сцепление ремня с поверхностью, вызывая проскальзывание, ускоренный износ и снижение эффективности работы генератора. Масляные пятна или налипшая грязь нарушают геометрию контакта, что приводит к свисту и преждевременному выходу ремня из строя.

Тщательная очистка канавок шкива обязательна перед установкой нового ремня или регулировкой натяжения. Игнорирование этого этапа сведёт на нет все дальнейшие усилия по настройке, даже если ремень натянут строго по нормативам производителя.

Порядок очистки

Выполняйте работы при отключённом аккумуляторе и остывшем двигателе:

Удаление крупных загрязнений: Жёсткой щёткой (пластиковой или нейлоновой) вычистите канавки шкива от песка, остатков резины, листьев. Не используйте металлические щётки – они оставляют царапины.
Обезжиривание: Нанесите на чистую ветошь или салфетку специализированный автомобильный обезжириватель (уайт-спирит, бензин «Калоша» или средства типа ABRO). Аккуратно протрите рабочую поверхность шкива и боковины канавок. Избегайте попадания жидкости на другие узлы!
Удаление остатков: Сухой чистой ветошью удалите остатки очистителя и растворённую грязь. Повторяйте до полного исчезновения масляных разводов и чёрных следов на ткани.
Контроль качества: Убедитесь, что поверхность шкива абсолютно сухая и матовая. Блестящие масляные плёнки или влага недопустимы.

Важно: Не применяйте агрессивные растворители (ацетон, сольвент) – они могут повредить резиновые или пластиковые компоненты соседних деталей. Если масло протекает из соседних уплотнений (сальников коленвала, распредвала, насоса ГУР), устраните течь до установки нового ремня.

Проверка соосности шкивов линейкой

Соосность шкивов генератора и коленчатого вала напрямую влияет на ресурс ремня и подшипников. Неправильное положение вызывает ускоренный износ кромок ремня, характерный свист, вибрации и перегрев узла. Даже при идеальном натяжении несоосность сокращает срок службы приводных элементов в 2-3 раза.

Перед проверкой заглушите двигатель, снимите клемму с аккумулятора и очистите рабочие поверхности шкивов от грязи. Убедитесь в свободном доступе к обоим шкивам – при необходимости снимите защитные кожухи. Используйте металлическую линейку длиной 30-50 см с ровной кромкой.

Пошаговая методика контроля

Приложите линейку ребром к внешней плоскости шкива коленвала
Плавно подведите линейку к шкиву генератора, сохраняя контакт с первым шкивом
Проверьте прилегание линейки к генераторному шкиву по всей ширине
Осмотрите зазоры в трех позициях: верх, центр и низ шкива генератора
Повторите проверку, прикладывая линейку к внутренним плоскостям шкивов

Критерии оценки:

Норма: линейка плотно прилегает по всей поверхности без просветов
Допуск: зазор ≤ 1 мм на краю шкива генератора
Неисправность: клиновидный зазор, различимый глазом (>2 мм)

При обнаружении перекоса ослабьте крепежные болты генератора и регулировочную тягу. Корректируйте положение корпуса легкими ударами резиновой киянки, контролируя линейкой устранение зазора. После регулировки последовательно затяните болты моментом 35-40 Н∙м, сохраняя достигнутую соосность.

Оценка состояния роликов и подшипников

Перед натяжением ремня тщательно осмотрите все ролики системы: натяжитель, обводной и направляющий (если предусмотрены конструкцией). Проверьте их на наличие глубоких трещин, сколов, следов масла или тосола, а также расслоения резинового слоя у демпферных роликов. Любые механические повреждения или загрязнения маслом требуют замены компонента.

Вращайте каждый ролик вручную, прислушиваясь к звукам и оценивая плавность хода. Исправный подшипник проворачивается легко, без заеданий и посторонних шумов. Наличие гула, скрежета, щелчков или ощутимого люфта указывает на износ подшипника. Проверьте фиксацию роликов – они не должны болтаться на своих осях.

Критерии для замены

Шум: Гул, визг или скрежет при вращении
Люфт: Радиальное или осевое биение ролика
Заедание: Ролик вращается рывками или с усилием
Загрязнения: Наличие масла, антифриза или абразивной пыли
Физические повреждения: Трещины, сколы, деформация, расслоение резины

Помните: изношенные ролики или подшипники приведут к ускоренному износу нового ремня, проскальзыванию и риску обрыва. Никогда не устанавливайте новый ремень на неисправные ролики – это временная мера, которая может спровоцировать поломку других узлов. Заменяйте комплект роликов при каждом втором обновлении ремня генератора или сразу при выявлении дефектов.

Установка нового ремня по схеме обвода шкивов

Сверьтесь со схемой обвода шкивов из руководства к автомобилю или нанесённой на подкапотной табличке, чтобы определить точный путь укладки ремня. Убедитесь, что ребристая сторона ремня контактирует с канавками шкивов, а гладкая обратная часть – с натяжными роликами или помпой, если это предусмотрено конструкцией.

Ослабьте болт крепления генератора или натяжного ролика ключом, обеспечив свободный ход механизма. При необходимости временно снимите защитные кожухи или другие элементы, мешающие доступу к траектории ремня.

Последовательность натяжения

Наденьте ремень на самый крупный шкив (коленчатый вал), затем – на шкив генератора
Проведите ремень через направляющие ролики согласно схеме, оставляя натяжной ролик напоследок
Используя монтажную лопатку или монтировку, аккуратно отведите натяжитель от ремня для создания зазора
Фиксируя положение натяжителя, затяните фиксирующий болт с усилием 25-40 Нм

Контрольный параметр	Значение
Прогиб ремня	10-15 мм при усилии 10 кгс
Допустимое смещение	Не более 1 мм от центра шкива

Проверка корректности установки: Проверните коленвал на 2-3 оборота ключом за болт крепления шкива, наблюдая за поведением ремня. Он должен сохранять центральное положение без сползания к краям шкивов.

Важно: При наличии автоматического натяжителя после установки отпустите фиксатор и убедитесь, что индикаторный маркер находится в зелёной зоне на корпусе механизма.

Надевание ремня на шкив коленчатого вала в первую очередь

Установите новый ремень на шкив коленчатого вала до работы с другими компонентами. Этот шкив расположен в самой нижней точке двигателя, обычно ближе к радиатору или бамперу автомобиля. Его зубчатая или ручейковая поверхность должна плотно войти в зацепление с внутренней стороной ремня.

Убедитесь, что ремень полностью сел во все ручьи (канавки) шкива по всей его окружности. Проверьте отсутствие перекручивания ленты ремня – его маркировка (если есть) должна читаться правильно. Не прикладывайте чрезмерных усилий, чтобы не повредить ребра ремня.

Ключевые моменты при установке на шкив коленвала:

Доступ: Освободите пространство вокруг шкива, при необходимости демонтировав защиту двигателя или колесо.
Позиция: Натяните ремень рукой, аккуратно заводя его на шкив сверху вниз или сбоку, избегая контакта с острыми кромками.
Контроль: Прокрутите шкив на 1-2 оборота (если возможно) для уверенности в правильной посадке без схода.

Ошибка	Последствие
Неполное зацепление в ручьях	Проскальзывание, ускоренный износ, срыв ремня
Перекручивание ремня	Деформация корда, разрушение при работе
Попадание масла или грязи на шкив	Снижение сцепления, визг, пробуксовка

Последовательность обвода шкивов навесного оборудования

Правильный обвод ремня напрямую влияет на срок службы компонентов и безопасность эксплуатации автомобиля. Неверная траектория приводит к проскальзыванию, перегреву и обрыву ремня, что может вызвать отказ генератора, помпы или гидроусилителя.

Перед началом работ изучите схему обвода для вашей модели авто: она обычно изображена на табличке под капотом, в руководстве по ремонту или на защитном кожухе. Наличие кондиционера, гидроусилителя или дополнительных роликов меняет стандартную последовательность.

Типовая схема обвода (без кондиционера)

Шкив коленчатого вала – начальная точка, ведущий элемент системы.
Натяжной ролик – ремень огибает его внешнюю сторону для регулировки.
Шкив генератора – передача вращения на генератор.
Шкив помпы охлаждения – завершающий элемент контура (в некоторых моделях помпа может стоять перед генератором).

Важные нюансы:

При наличии гидроусилителя руля (ГУР) его шкив устанавливается между коленвалом и натяжным роликом.
Для авто с кондиционером компрессор обычно добавляется после помпы, а натяжной ролик смещается в центр схемы.
Натяжитель всегда контактирует с обратной (гладкой) стороной ремня, агрегаты – с рабочей (рифленой).

Натяжение клинового ремня методом смещения генератора

Метод смещения генератора – основной способ регулировки натяжения клиновых ремней в большинстве автомобилей. Он основан на перемещении корпуса генератора относительно блока двигателя для достижения оптимального усилия на ремне.

Правильное натяжение обеспечивает передачу крутящего момента без проскальзывания, предотвращает перегрев ремня и подшипников, снижает вибрации и продлевает срок службы узла. Недостаточное усилие вызывает свист и пробуксовку, избыточное – перегрузку подшипников генератора и коленвала.

Пошаговая процедура натяжения

Инструменты: гаечный ключ (размер зависит от креплений), монтажная лопатка или монтировка, фонарик для осмотра.

Определите точки крепления: Найдите верхний и нижний болты/шпильки крепления генератора к кронштейну двигателя. Один является осевым (служит точкой поворота), другой – регулировочным (с прорезью или удлиненным отверстием).
Ослабьте крепления: Слегка отпустите гайку регулировочного болта и гайку осевого болта (если требуется), сохраняя возможность смещения генератора.
Проверьте текущее натяжение: Нажмите большим пальцем на середину самой длинной ветви ремня с усилием ~10 кгс. Нормальный прогиб составляет:
- Новый ремень: 5-7 мм
- Б/у ремень: 7-10 мм
Сместите генератор: Вставьте монтировку между корпусом генератора и блоком двигателя. Аккуратно подденьте генератор от двигателя для увеличения натяжения или к двигателю для ослабления (при наличии регулировочной планки).
Контролируйте усилие: Во время смещения постоянно проверяйте прогиб ремня по пункту 3. Избегайте чрезмерного усилия!
Зафиксируйте положение: Удерживая генератор монтировкой, плотно затяните гайку регулировочного болта. Затем окончательно затяните осевой болт и повторно проверьте натяжение.
Проверка работы: Запустите двигатель на 2-3 минуты. Прислушайтесь – свист или шум шелеста указывают на слабое натяжение. После остановки повторно измерьте прогиб (возможна небольшая "посадка" нового ремня).

Симптом	Причина	Решение
Проскальзывание (свист)	Слабое натяжение, масло на ремне	Усилить натяжение, обезжирить шкивы
Вибрация, гул подшипников	Чрезмерное натяжение	Ослабить ремень
Быстрый износ кромок	Перекос шкивов	Проверить соосность, заменить ремень

Критические ошибки: Затяжка болтов при смещенном генераторе без фиксации монтировкой (приведет к сбросу натяжения), использование ударного инструмента (риск повреждения алюминиевых кронштейнов), игнорирование проверки после прогрева.

Использование динамометра для проверки усилия прогиба

Проверка усилия прогиба ремня с помощью динамометра является наиболее точным методом контроля натяжения. Этот инструмент позволяет измерить силу, которую необходимо приложить, чтобы вызвать заданный прогиб ремня в самом длинном его пролете (обычно между генератором и коленчатым валом). Точность этого метода исключает субъективность "на глаз" или "на слух".

Для проведения замера динамометр (часто это рычажный прибор со шкалой в кгс или Ньютонах) устанавливают перпендикулярно к середине проверяемого пролета ремня. Прибор должен иметь упор, который будет давить строго на ремень, а не на шкив. Важно свериться с техническими требованиями производителя автомобиля или генератора, чтобы знать требуемое усилие прогиба и величину самого прогиба, так как эти значения различаются.

Порядок действий и ключевые моменты

Процедура измерения:

Убедитесь, что двигатель остыл (проверка на холодном ремне).
Найдите самый длинный прямой пролет ремня (обычно между генератором и коленвалом).
Поместите упор динамометра строго по центру этого пролета.
Прикладывайте усилие динамометром перпендикулярно плоскости ремня до достижения заданной величины прогиба (например, 10 мм).
Зафиксируйте показание силы на шкале динамометра в этот момент.
Сравните измеренное усилие с рекомендованным производителем значением.

Интерпретация результатов и регулировка:

Если измеренное усилие меньше требуемого – ремень недостаточно натянут. Ослабьте крепежные гайки/болты генератора, переместите его дальше от двигателя для увеличения натяжения, затяните крепеж и повторите замер.
Если измеренное усилие больше требуемого – ремень перетянут. Ослабьте крепеж, слегка сдвиньте генератор ближе к двигателю, затяните крепеж и снова проверьте усилие.
Повторяйте процесс регулировки и измерения, пока усилие прогиба не войдет в указанный производителем диапазон.

Критически важные нюансы:

Точка приложения силы: Давление обязательно прикладывается в середине самого длинного прямого пролета.
Направление силы: Динамометр должен давить строго перпендикулярно плоскости ремня. Любой наклон исказит показания.
Температура ремня: Проверка проводится на холодном ремне (двигатель не работал минимум 1-2 часа). На горячем ремне показания будут неверными.
Эталонные значения: Обязательно используйте значения силы прогиба и величины прогиба, указанные в руководстве по ремонту вашего конкретного автомобиля или генератора. Универсальных значений не существует.

Тип ремня / Типичное применение	Примерная величина прогиба (мм)	Примерное усилие прогиба (кгс)	Примечание
Клиновой ремень (V-образный)	10 - 15	8 - 12	Требует точного соблюдения спецификации авто!
Поликлиновой ремень (ручейковый)	8 - 12	5 - 8	Часто требует меньшего усилия, чем клиновой
ВАЖНО:	Данные в таблице приведены ОРИЕНТИРОВОЧНО. Всегда сверяйтесь с мануалом вашего автомобиля!

Правило "10мм прогиба на длине 100мм" для клиновых ремней

Данное правило определяет оптимальное натяжение клинового ремня генератора. Суть метода заключается в создании стандартного усилия (нажатия) на ремень с последующим замером величины его прогиба на контрольном участке. Это позволяет избежать как проскальзывания (при слабом натяжении), так и перегрузки подшипников (при чрезмерном усилии).

Для корректного применения правила необходимо измерить длину самого длинного прямого участка ремня между шкивами. Если этот участок превышает 100 мм, метод используется напрямую. При меньшей длине прогиб пропорционально уменьшается (например, для 50 мм – 5 мм прогиба).

Порядок проверки и регулировки

Инструменты: линейка или штангенциркуль, моментный ключ (для фиксации крепежа).

Заглушите двигатель, снимите клемму "минус" с АКБ.
Найдите самый длинный прямой участок ремня между шкивами генератора и коленвала/насоса.
С помощью линейки измерьте длину этого участка (L). Если L ≥ 100 мм – используйте эталон 10 мм, если меньше – рассчитайте прогиб: допуск = L × 0.1 (10% от длины).
Нажмите большим пальцем с усилием ~10 кгс (98-100 Н) перпендикулярно ремню в середине измеренного участка.
Замерьте образовавшийся прогив (H) линейкой:
- Норма: H = 10 мм для L=100 мм (или пропорционально для меньших L)
- Допуск ±2 мм.
Если прогиб не соответствует норме:
- Ослабьте гайку/болт крепления генератора.
- Сдвиньте генератор монтировкой для увеличения (уменьшения) натяжения.
- Повторно проверьте прогиб, затем затяните крепёж с моментом, указанным в руководстве авто.

Важно: Проверяйте натяжение на холодном двигателе. После пробега 500 км выполните контрольный замер – новый ремень может вытянуться. Избегайте перетяжки – это приводит к гулу подшипников и сокращению ресурса ремня.

Настройка автоматического натяжителя: принцип работы

Автоматический натяжитель ремня генератора представляет собой пружинный механизм с демпфером, самостоятельно поддерживающий оптимальное усилие натяжения без ручной регулировки. Он состоит из подвижного рычага с роликом, натяжной пружины и гидравлического или механического демпфера, гасящего колебания ремня.

Принцип работы основан на постоянном давлении пружины на рычаг, который прижимает ролик к внутренней стороне ремня. Демпфер предотвращает резкие колебания и вибрации, обеспечивая стабильный контакт. Сила натяжения регулируется жесткостью пружины и конструкцией демпфера, заданными производителем.

Проверка и обслуживание

Диагностика состояния:

Запустите двигатель и визуально оцените амплитуду колебаний ремня. Нормальное биение – не более 5–7 мм.
Проверьте демпфер на подтекание гидравлической жидкости (для гидронатяжителей).
Убедитесь в отсутствии заклинивания рычага: он должен плавно возвращаться в исходное положение при ручном оттягивании.

Критерии износа:

Признак	Решение
Слышимый стук при запуске/остановке мотора	Замена демпфера или всего узла
Пружина не возвращает рычаг	Замена натяжителя
Ролик люфтит или трещит	Установка нового ролика/натяжителя

Важно: Не пытайтесь разбирать или ремонтировать натяжитель – узел меняется целиком. При установке нового освободите фиксатор (обычно шплинт или стопор), чтобы активировать пружину. После замены запустите двигатель на 2–3 минуты, затем проверьте натяжение ремня по прогибу (допуск указан в мануале авто).

Контроль индикатора на автоматическом натяжителе

Автоматические натяжители оснащены визуальным индикатором для оценки состояния ремня. Этот элемент обычно выполнен в виде подвижной метки на корпусе устройства или шкалы с цветовыми зонами. Перед проверкой убедитесь, что двигатель остыл и ключ зажигания извлечён – это исключит случайный запуск и травмы.

Откройте капот и найдите натяжитель генератора. Освободите пространство вокруг для лучшего обзора, при необходимости используйте фонарик. Индикатор часто располагается на поворотном рычаге механизма и может быть скрыт под слоем пыли – аккуратно очистите поверхность сухой тканью.

Правила интерпретации показаний

Зелёный сектор – нормальное натяжение. Ремень не требует регулировки.
Жёлтая/оранжевая зона – ослабление натяжения. Проверьте износ ремня и натяжителя.
Красная отметка – критическое ослабление или поломка. Немедленно замените ремень и проверьте механизм натяжителя.

Важно: При работающем двигателе индикатор должен оставаться неподвижным. Если метка вибрирует или смещается – это указывает на биение ремня или неисправность подшипника. Для точной диагностики сравните положение метки с технической документацией вашего авто – расположение зон может отличаться.

Состояние	Действие
Индикатор в красной зоне	Замена ремня и диагностика натяжителя
Колебания метки при работе ДВС	Проверка шкивов на деформацию
Индикатор отсутствует в пазе	Поломка пружины натяжителя

Затяжка фиксирующего болта генератора с правильным моментом

После регулировки натяжения ремня и фиксации генератора в нужном положении, надежно затяните фиксирующий болт. Используйте динамометрический ключ для контроля усилия, так как превышение момента может повредить резьбу или кронштейн двигателя, а недостаточная затяжка приведет к самопроизвольному смещению генератора.

Момент затяжки зависит от модели автомобиля и размера болта. Типовые значения для распространенных крепежей:

Диаметр болта (мм)	Примерный момент (Н·м)
8	20–30
10	40–55
12	70–90

Порядок действий

Убедитесь, что регулировочный болт ослаблен
Найдите спецификации момента затяжки в руководстве к авто (или на табличке под капотом)
Установите на динамометрическом ключе требуемое значение
Затягивайте болт равномерно без рывков до щелчка ключа
Докрутите регулировочный болт с усилием 10–15 Н·м

Проверка результата: после запуска двигателя дайте поработать ему 3–5 минут, затем заглушите и повторно проверьте натяжение ремня. Генератор не должен менять положение – если это произошло, затяжка выполнена некорректно.

Проверка свободы вращения роликов после натяжения

После фиксации натяжения ремня генератора проверьте каждый ролик в системе. Обойдите все направляющие и натяжители рукой, вращая их против и по часовой стрелке. Зафиксируйте усилие, требуемое для проворачивания – свободный ход должен быть легким, без заеданий.

Обращайте внимание на посторонние звуки: скрежет, хруст или визг при вращении указывают на износ подшипников. Одновременно контролируйте люфт – попробуйте пошатать ролик пальцами перпендикулярно оси вращения. Допустимый продольный люфт не превышает 0,5-1 мм.

Критерии оценки работоспособности

Плавность хода: вращение без рывков и затираний
Акустика: отсутствие гула, свиста и щелчков
Тепловой режим: ролик не должен нагреваться после 30 секунд вращения

Проблема	Признак	Решение
Износ подшипника	Вибрация, гул при вращении	Замена ролика целиком
Перетяг ремня	Тугой ход, перегрев	Ослабление натяжения
Загрязнение	Хрустящие звуки, рывки	Очистка шкивов и роликов

При обнаружении дефектов немедленно замените проблемный ролик – продолжение эксплуатации приведет к обрыву ремня. Особое внимание уделите натяжителю: его пружинный механизм должен возвращать ролик в исходное положение без заклиниваний.

Запуск двигателя для первичной проверки натяжения

Заведите двигатель и дайте ему поработать на холостых оборотах 1-2 минуты. Внимательно слушайте посторонние звуки из области ремня генератора: свист, писк или гул указывают на недостаточное натяжение. Визуально проверьте траекторию движения ремня – он не должен соскакивать со шкивов или вилять из стороны в сторону.

Выключите мотор и сразу проверьте температуру ремня тыльной стороной ладони. Сильный нагрев (выше 60-70°C) свидетельствует о перетяжке. Используйте момент для быстрой оценки прогиба: приложите линейку между шкивами генератора и коленвала, затем нажмите на ремень с усилием 10 кгс (примерно 98 Н).

Критерии правильного натяжения

Сравните полученные данные с требованиями производителя:

Допустимый прогиб: обычно 6-10 мм для легковых авто при нагрузке 10 кгс
Частота вибрации: при оборотах 2000-3000 об/мин ремень не должен издавать дребезжащего звука

Параметр	Недотяг	Норма	Перетяг
Прогиб ремня	Более 15 мм	6-10 мм	Менее 5 мм
Звук при работе	Пронзительный свист	Равномерный шелест	Глухой гул

Проверьте соосность шкивов при помощи линейки – перекос более 2 мм вызовет ускоренный износ. Если параметры не соответствуют норме, заглушите двигатель и выполните повторную регулировку. Не оставляйте работу с ненормальным натяжением даже временно – это может привести к обрыву ремня или поломке подшипников генератора.

Анализ вибраций и посторонних звуков при работе

После натяжения ремня запустите двигатель и внимательно отслеживайте аномальные вибрации или шумы в зоне генератора. Используйте механический стетоскоп или деревянную палку для точной локализации источника звука: приложите инструмент к корпусу генератора, кронштейнам крепления и подшипникам. Повышенная вибрация на холостом ходу часто указывает на недостаточное натяжение.

Проверьте характер звуков в разных режимах работы: при резком увеличении оборотов до 2500-3000 об/мин свист свидетельствует о проскальзывании ремня из-за слабого натяжения, тогда как гул или скрежет требуют проверки подшипников генератора. Исключите контакт ремня с другими элементами двигателя, осмотрев траекторию его движения на предмет перекосов.

Диагностика распространенных проблем

Типичные звуки и их причины:

Короткий визг при запуске – допустимое кратковременное проскальзывание
Постоянный свист под нагрузкой – критичное ослабление натяжения
Металлический гул – износ подшипника генератора
Щелчки – повреждение ребер ремня или попадание инородного предмета

Проверяемый параметр	Инструмент	Норма
Амплитуда вибрации генератора	Вибрационный датчик (или визуально)	Не более 0.5 мм
Прогиб ремня	Линейка/динамометр	10-15 мм при усилии 10 кгс

Важно: При обнаружении неравномерного износа ремня (трещины, расслоение, глянцевые участки) немедленно остановите двигатель. Повторно проверьте соосность шкивов и состояние натяжных роликов. Помните – корректная настройка исключает биение ремня и обеспечивает срок службы до 50 000 км.

Тестирование натяжения при резком нажатии на газ

Запустите двигатель и дайте ему поработать на холостом ходу 1-2 минуты. Внимательно прислушайтесь к звукам из подкапотного пространства: отсутствие свиста или писка указывает на нормальное начальное натяжение.

Резко нажмите педаль газа до 3000-4000 оборотов и сразу отпустите. Повторите 2-3 раза, имитируя резкое ускорение. Контролируйте поведение ремня в этот момент:

Проскальзывание: Появление кратковременного визга или свиста при наборе оборотов - явный признак слабого натяжения
Смещение: Визуальное подпрыгивание или смещение ремня относительно шкивов (если доступен обзор)
Вибрация: Дребезжание или хлопки после сброса газа свидетельствуют о недостаточной фиксации

При обнаружении проскальзывания обязательно заглушите двигатель и увеличьте натяжение на 1/4 оборота регулировочного болта. Повторяйте тест после каждой корректировки. Идеальный результат - полное отсутствие посторонних звуков при резком изменении оборотов.

Помните: чрезмерное натяжение опаснее недостаточного. Оно вызывает:

Ускоренный износ подшипников генератора
Деформацию шкивов
Преждевременный обрыв ремня

После успешного тестирования затяните контргайки регулировочного механизма с рекомендованным моментом. Проверьте параллельность ремня на всех шкивах - перекос более 2 мм требует устранения.

Использование мыльного раствора для диагностики пробуксовки

Мыльный раствор помогает выявить скрытую пробуксовку ремня, которая не всегда сопровождается визгом. Принцип основан на временном увеличении трения между ремнём и шкивом: раствор обезжиривает поверхности, моментально устраняя проскальзывание и посторонние звуки при работе двигателя. Если шум исчезает после нанесения состава – проблема именно в недостаточном натяжении или износе ремня.

Для проведения теста приготовьте концентрированный раствор хозяйственного мыла (1/4 бруска на 200 мл тёплой воды) или используйте средство для мытья посуды. Запустите двигатель и тонкой кистью, ветошью или шприцем аккуратно нанесите жидкость только на внутреннюю рабочую поверхность ремня (не допуская попадания на шкивы!). Следите за изменением звука в течение 10-15 секунд.

Интерпретация результатов

Шум пропал: подтверждает пробуксовку. Требуется регулировка натяжения или замена ремня.
Шум остался: источник проблемы в другом (подшипники генератора/роликов, помпа).

Этап	Важные предосторожности
Нанесение раствора	Исключите контакт состава с клеммами генератора и проводкой
Диагностика	Не касайтесь ремня руками при работающем двигателе
После теста	Удалите остатки раствора чистой сухой ветошью

Корректировка натяжения при недостаточном заряде аккумулятора

Недостаточный заряд аккумулятора часто указывает на слабое натяжение ремня генератора, из-за чего возникает проскальзывание и снижение эффективности работы. Перед регулировкой убедитесь, что проблема не вызвана неисправностью самого генератора, клемм или проводки – проверьте напряжение на клеммах АКБ при работающем двигателе (норма: 13.8–14.5 В).

Если напряжение ниже нормы и сопровождается свистом или писком из-под капота при нагрузке (фары, кондиционер), это подтверждает необходимость регулировки. Обязательно заглушите двигатель, снимите клемму «минус» с аккумулятора и дайте системе остыть 10–15 минут перед началом работ.

Порядок регулировки натяжения

Определите тип натяжителя:
- Ручной регулировочный болт (чаще на старых авто) – расположен на кронштейне генератора.
- Автоматический натяжитель с пружиной – требует замены при ослаблении.
- Рычаг с фиксатором – ослабляется гайка крепления генератора.
Проверьте текущее натяжение: нажмите большим пальцем на середину самого длинного участка ремня. Нормальный прогиб:

Длина участка ремня Допустимый прогиб

300–400 мм 10–12 мм

400–500 мм 12–15 мм
Отрегулируйте натяжение:
- Для ручного болта: ослабьте гайку крепления генератора, вращайте регулировочный болт до нужного натяжения, затяните крепёж.
- Для рычажного механизма: ослабьте крепёжную гайку, отодвиньте генератор монтировкой, зафиксируйте положение, затяните гайку.
Проверьте результат: запустите двигатель, включите фары и кондиционер на максимум. Отсутствие свиста и напряжение 13.8–14.5 В подтверждают успешную регулировку.

Важно! Перетянутый ремень вызывает перегруз подшипников генератора и помпы. Если после регулировки напряжение не нормализовалось или ремень быстро ослабляется – замените изношенный ремень или автоматический натяжитель.

Проверка натяжения через 500 км пробега

После установки нового ремня выполните контрольную проверку через 500 км пробега. Обкатка приводит к первоначальному растяжению материала и ослаблению натяжения.

Заглушите двигатель, откройте капот и дайте системе остыть 30 минут. Проверьте прогиб ремня между самыми удаленными шкивами (обычно генератор-коленвал).

Методика проверки

Надавите большим пальцем с усилием 10 кгс (≈98 Н) посередине самого длинного участка ремня. Используйте динамометрический прибор или ориентируйтесь по стандартному отклонению:

Норма прогиба: 5-7 мм для легковых авто
Допустимое отклонение: не более 1-2 мм от первоначальных значений

Признаки недостаточного натяжения:

Проскальзывание с характерным свистом при запуске или нагрузке
Вибрация ремня при работе двигателя
Смещение ремня к краям шкивов

Состояние	Действие
Прогиб > 7 мм	Требуется подтяжка
Разная натяжка на участках	Проверить соосность шкивов
Трещины/расслоения	Немедленная замена

После регулировки запустите двигатель и проверьте траекторию движения ремня. Он должен работать ровно по центру шкивов без смещения к краям.

Устранение свиста ремня в холодную погоду

Свист ремня при запуске двигателя в мороз часто вызван снижением эластичности материала и временной потере сцепления со шкивами. Холод приводит к затвердеванию резины, а конденсат или иней на поверхностях усугубляют проскальзывание.

Проблема обычно проявляется кратковременно – до прогрева двигателя, но игнорирование может ускорить износ ремня и подшипников навесных агрегатов. Ниже приведены ключевые методы устранения неисправности.

Практические шаги для решения проблемы

Перед любыми действиями обязательно заглушите двигатель и снимите ключ зажигания. Осмотрите ремень на предмет:

Глубоких трещин (более 3-4 на см длины)
Рассыпающейся резины по кромкам
Масляных пятен или следов антифриза

Если дефекты обнаружены – ремень подлежит замене. При визуальной целостности переходите к настройке:

Проверка натяжения: Нажмите пальцем на середину самого длинного участка ремня. Нормальный прогиб:
- Для клиновых ремней: 5-7 мм на каждые 10 см длины участка
- Для поликлиновых (ручейковых): 3-5 мм на 10 см
Корректировка натяжения:
- Ослабьте гайку/болт крепления генератора
- Аккуратно отодвиньте генератор от двигателя монтажной ломиком или монтировкой
- Затяните крепеж при достижении нужного прогиба
Очистка поверхностей: Обезжирьте шкивы и ремень ветошью, смоченной в спирте или бензине "Калоша". Удалите влагу.

Важно: Не используйте аэрозольные "антискрипы" – они маскируют проблему, разъедают резину и загрязняют шкивы. Для временного устранения свища в мороз допускается однократная обработка ремня чистым глицерином или силиконовой смазкой (без красителей), но это экстренная мера.

Признак	Действие
Свист только на холодную	Проверка натяжения + очистка шкивов
Свист постоянный, усиливается при нагрузке (фары, печка)	Срочная замена ремня или регулировка угла установки генератора
Ремень новый, но свистит	Контроль совпадения плоскостей шкивов (перекос)

Диагностика неравномерного износа ребер поликлинового ремня

Неравномерный износ проявляется как разная глубина канавок на ребрах, локальное истирание резины до корда, "срезанные" края или "ступенчатый" профиль. Один участок ремня может выглядеть новым, а соседний – иметь выраженные повреждения. Особое внимание уделите зонам контакта со шкивами натяжителя и генератора – там дефекты проявляются ярче.

Частая ошибка – игнорирование тыльной стороны ремня. Переверните его и проверьте наличие трещин, потертостей или глянцевых участков на гладкой поверхности. Эти признаки указывают на неправильное положение в шкивах или контакт с непредусмотренными элементами конструкции.

Причины и методы выявления

Основные факторы неравномерного износа:

Перекос шкивов – оси генератора и коленвала не параллельны. Проверяется линейкой: приложите ребро к боковым поверхностям шкивов (коленвал → генератор). Зазор более 2-3 мм – критичен.
Деформация шкивов – вмятины, коррозия в ручьях, биение при вращении. Осмотрите при хорошем освещении, проверьте люфт шкива генератора рукой.
Загрязнение – масло, тосол или песок в канавках. Протрите шкивы ветошью – на ткани останутся следы.
Неправильное натяжение – перетяг усиливает износ ребер, слабое натяжение вызывает проскальзывание и "оплавление" резины.

Алгоритм диагностики:

Снимите ремень, очистите от грязи.
Разложите на ровной поверхности ребрами вверх – визуально сравните глубину канавок.
Проверьте эластичность: согните ремень на 180° тыльной стороной наружу. Трещины на ребрах – признак старения.
Измерьте ширину ремня штангенциркулем в нескольких местах. Разница >1 мм – критична.

Тип дефекта	Возможная причина
Стерты края ребер	Ремень "сползает" с шкива (перекос или износ подшипника)
Глубокий износ центральных ребер	Перетяг, заклинивший ролик натяжителя
Волнистый износ по всей длине	Дисбаланс шкива коленвала, вибрации двигателя
Локальные выщерблины	Попадание инородных предметов (камень, металлическая стружка)

Важно: Даже при малозаметных дефектах замените ремень – неравномерный износ резко снижает ресурс и приводит к обрыву. После установки нового ремня запустите двигатель на 3-5 минут, затем повторно проверьте натяжение и положение в шкивах.

Регулировка положения генератора при перекосе шкивов

Перекос шкивов генератора и коленчатого вала – критичная неисправность, вызывающая ускоренный износ ремня, подшипников и проскальзывание. Обнаруживается визуально: приложите ровную линейку или нить вдоль боковых граней обоих шкивов. Зазор между линейкой и любым шкивом более 1-2 мм требует немедленной коррекции.

Основные причины перекоса – деформация кронштейна генератора, износ втулок крепления, неправильная установка после ремонта или заводской брак. Игнорирование приводит к обрыву ремня, перегреву генератора и выходу из строя навесного оборудования.

Этапы устранения перекоса

Подготовка:

Ослабьте крепежные гайки/болты генератора (верхний регулировочный болт и фиксирующую гайку у основания).
Снимите приводной ремень для свободного перемещения агрегата.

Корректировка положения:

Вертикальный перекос: Используйте монтировку или лом, аккуратно поддевая корпус генератора вверх/вниз у основания. Контролируйте совпадение плоскостей линейкой после каждого движения.
Горизонтальный перекос (вид сверху): Слегка постукивайте киянкой по боковине корпуса генератора в нужном направлении. Не бейте по крышке или шкиву!

Фиксация и проверка:

Затяните нижнюю фиксирующую гайку/болт с рекомендованным моментом (указан в мануале авто).
Проведите повторный контроль линейкой по всем плоскостям. Допустимое отклонение – не более 1 мм на всю длину контакта.
Установите и натяните ремень согласно спецификации.
Запустите двигатель на 2-3 минуты, затем выключите и повторно проверьте соосность и натяжение.

Тип перекоса	Метод коррекции	Инструмент контроля
Вертикальный	Поддомкрачивание корпуса генератора	Металлическая линейка 30+ см
Горизонтальный	Аккуратные удары киянкой	Нить/Лазерный уровень

Важно: При сильной деформации кронштейна или невозможности выровнять генератор – демонтируйте узел для ремонта или замены крепежных элементов. Продолжение эксплуатации с перекосом недопустимо!

Подтяжка крепежных болтов после обкатки

После первичной установки и натяжения ремня генератора выполните пробный запуск двигателя на 5-10 минут. Дайте ему поработать на разных оборотах (холостой ход, 1500-2000 об/мин), чтобы компоненты системы приработались под нагрузкой. Обязательно контролируйте отсутствие посторонних шумов – свиста или дребезжания.

Полностью заглушите мотор и дождитесь остывания силового агрегата. Тщательно проверьте положение генератора относительно шкивов, убедитесь в отсутствии перекосов. Используя динамометрический ключ (если доступен), последовательно протяните все крепёжные болты в указанном порядке с усилием, рекомендованным производителем авто. При отсутствии специнструмента затягивайте осторожно, избегая перекосов.

Контроль и завершающие действия

Повторно проверьте натяжение ремня методом прогиба: с усилием 10 кгс нажмите на середину самого длинного участка между шкивами. Оптимальный прогиб:

Для новых ремней: 5-7 мм
Для бывших в эксплуатации: 7-10 мм

Прокрутите ремень вручную на 2-3 оборота, оценивая равномерность натяжения по всей длине. Запустите двигатель повторно на 3-5 минут, прислушиваясь к работе узла. Убедитесь в стабильности зарядки АКБ (норма: 13.8-14.7В на работающем моторе). Если требуется корректировка – ослабьте крепёж, отрегулируйте натяг и обязательно выполните финальную протяжку болтов.

Обработка шкивов антифрикционным составом при необходимости

При обнаружении посторонних шумов (писка, скрипа) или визуальных признаков трения на шкивах после установки нового ремня рекомендуется нанести антифрикционный состав. Это временное решение для диагностики и устранения проскальзывания, вызванного загрязнениями или микронеровностями поверхностей.

Используйте специализированные аэрозоли для ремней (типа Belt Dressing), избегая густых смазок. Состав наносится тонким слоем исключительно на рабочую поверхность ремня (внутренние ребра) при выключенном двигателе. Избыточное применение ускоряет износ компонентов!

Правила обработки

Очистите контактные поверхности – удалите масло, пыль и старую резину ветошью
Встряхните баллон 30 секунд
Распыляйте состав короткими импульсами с расстояния 15-20 см
Обработайте 2/3 длины ремня (без попадания на шкивы!)
Дайте просохнуть 3-5 минут перед запуском

Тип проблемы	Эффективность обработки
Временный скрип нового ремня	Высокая (исчезает после приработки)
Постоянный свист при нагрузке	Средняя (требует проверки натяжения)
Скрип изношенных шкивов	Низкая (необходима замена компонентов)

Важно: систематическое применение антифрикционов маскирует реальные неисправности! Если скрип повторяется после 2-3 обработок – проверьте соосность шкивов, степень износа ремня и состояние подшипников.

Правила хранения запасного ремня в гараже

Грамотное хранение запасного ремня обеспечивает его готовность к установке и сохраняет эксплуатационные характеристики. Неправильные условия могут привести к преждевременному старению резины, потере эластичности или деформации.

Основные принципы заключаются в защите от агрессивных факторов среды и сохранении первоначальной формы изделия. Соблюдение простых рекомендаций значительно продлит срок годности ремня до момента его использования.

Ключевые рекомендации

Защита от света и тепла: Храните ремень в плотно закрывающемся непрозрачном контейнере или чехле вдали от отопительных приборов и прямых солнечных лучей. Оптимальная температура – 15-25°C.
Избегайте деформации: Не вешайте ремень на крюк и не складывайте его. Допустимые способы размещения:
1. Аккуратная укладка в коробку в форме большого кольца без перегибов
2. Хранение в расправленном состоянии на плоской поверхности без нагрузки сверху
Защита от химии: Исключите контакт с маслами, топливом, растворителями, кислотами и другими агрессивными веществами. Не храните рядом с канистрами или лакокрасочными материалами.
Контроль влажности: Поддерживайте умеренную влажность в месте хранения. Избегайте сырых помещений и конденсата.
Срок годности: Регулярно проверяйте дату изготовления (штамп на ремне). Даже при идеальных условиях хранения заменяйте ремень каждые 4-5 лет.

Периодичность плановой замены ремня генератора

Рекомендуемая периодичность замены ремня генератора всегда указана производителем автомобиля в сервисной книжке или руководстве по эксплуатации. Средний интервал варьируется в пределах 60 000–100 000 км пробега или 4–5 лет эксплуатации, в зависимости от того, что наступит раньше. Игнорирование этих сроков значительно повышает риск внезапного обрыва.

На фактический ресурс ремня влияют внешние факторы: агрессивная манера вождения, частые поездки по пыльным/гравийным дорогам, постоянная работа кондиционера или мощной аудиосистемы, а также экстремальные температуры. Регулярный визуальный осмотр на наличие трещин, расслоений, глянцевого блеска или следов масла обязателен даже при плановой замене.

Ключевые критерии для досрочной замены

Видимые повреждения: Глубокие трещины (более 3–5 мм на 1 см длины), расслоение боковин, отсутствие зубьев (на поликлиновых ремнях), потертости.
Нехарактерные звуки: Пронзительный свист (сигнализирует о проскальзывании) или гул/треск при работе.
Следы загрязнений: Попадание масла, антифриза или технических жидкостей на поверхность ремня.
Изменение натяжения: Чрезмерный провис (более 10–15 мм при нажатии) или перетяжка, не устраняемые регулировкой.

Тип ремня	Стандартный интервал замены	Особые указания
Клиновой (V-образный)	40 000–80 000 км	Более подвержен износу при перетяжке
Поликлиновой (ручейковый)	80 000–120 000 км	Требует точного совпадения ручьев шкивов

Важно! При замене ремня генератора обязательно проверяют состояние роликов (натяжного и обводного) и помпы (если она приводится этим же ремнем). Их износ или заклинивание сокращают срок службы нового ремня. Если ремень оборвался в пути, немедленно остановите двигатель – продолжение движения с неработающим генератором разрядит АКБ и лишит систему зажигания питания.

Симптомы критического износа: когда срочно менять ремень

Появление пронзительного свиста при запуске двигателя или резком увеличении оборотов – первый явный сигнал. Звук возникает из-за проскальзывания ремня по шкивам из-за потери эластичности, загрязнения маслом или критичного снижения натяжения. Игнорирование приведёт к полному прекращению работы генератора и разрядке АКБ.

Визуальные дефекты – трещины, расслоения, "бахрома" на кромках или отсутствие фрагментов зубцов – требуют немедленной замены. Особенно опасны продольные трещины глубиной более 1-2 мм на внутренней стороне ремня: под нагрузкой он может порваться в любой момент.

Критические признаки для экстренной замены

Глубокие поперечные трещины ("трещиноватость"): более 3-5 повреждений на 10 см длины.
Отслоение верхнего слоя резины: обнажение корд-нитей или тканевой основы.
Масляное загрязнение с разбуханием материала: ремень теряет сцепление со шкивами.
Надрывы по краям: "бахрома" из торчащих нитей корда.

Симптом	Последствия без замены
Разрыв ремня	Полная остановка генератора, перегрев двигателя из-за отказа помпы
Срыв зубьев	Проскакивание ремня, хаотичные скачки напряжения
Заметное истончение	Деформация рёбер жёсткости, риск заклинивания шкивов

Важно! При обнаружении хотя бы одного из этих признаков эксплуатировать автомобиль нельзя. Даже короткая поездка может вызвать обрыв, что повлечёт остановку двигателя и повреждение смежных систем (например, гидроусилителя руля). Проверяйте ремень каждые 15 000 км или при появлении посторонних шумов.

Ошибки при самостоятельной установке и как их избежать

Неправильное натяжение ремня генератора вызывает скрипы, ускоренный износ подшипников или полный обрыв. Это приводит к разряду аккумулятора и перегреву двигателя из-за остановки помпы.

Типичные промахи возникают при оценке усилия натяжения, фиксации компонентов и диагностике состояния ремня. Соблюдение простых правил минимизирует риски.

Распространенные ошибки и профилактика

Ошибка	Как избежать
Неправильное усилие натяжения	Используйте динамометр или метод прогиба: при давлении 10 кгс на середину самого длинного участка ремня прогиб должен составлять 5-6 мм (точные параметры уточняйте в мануале авто).
Слабая фиксация крепежных болтов	После регулировки затяните болты генератора и натяжителя с моментом, указанным производителем. Проверьте стабильность положения узлов при запуске двигателя.
Игнорирование перекоса шкивов	Приложите линейку к боковым поверхностям шкивов генератора и коленвала. Зазор между линейкой и шкивами не должен превышать 1-2 мм. При перекосе отрегулируйте положение генератора.
Установка изношенного ремня	Перед монтажом проверьте ремень: Отсутствие трещин глубиной более 1 мм на ребрах Нет расслоений или «бахромы» по краям Отсутствие масляных пятен (требует обезжиривания)
Нарушение схемы обводки	Сверьтесь со схемой в руководстве авто. Нанесите мелом стрелки направления вращения на ремне. Убедитесь, что ремень точно лег во все ручьи шкивов без перехлеста.
Пропуск контрольного теста	После запуска двигателя: Дайте поработать 5 минут на 2000 об/мин Проверьте отсутствие визга при резком увеличении оборотов Выключите мотор, повторно проверьте натяжение

Окончательная проверка работоспособности электросистемы

После натяжения ремня и запуска двигателя выполните проверку напряжения на клеммах аккумулятора при различных режимах работы. Используйте мультиметр, установленный в режим измерения постоянного напряжения (DCV 20V).

Замерьте показания на холостом ходу (800-1000 об/мин), затем плавно повысьте обороты до 2500-3000 об/мин, наблюдая за изменением значений. Нормальный диапазон напряжения должен соответствовать параметрам:

Режим работы	Нормальное напряжение
Холостой ход	13.5–14.2 В
Обороты 2500–3000	14.0–14.7 В

Диагностика отклонений

При обнаружении несоответствий выполните следующие действия:

Слишком высокое напряжение (>15В):
- Проверьте чистоту и целостность контактов на генераторе
- Протестируйте регулятор напряжения
Слишком низкое напряжение (<13В):
- Убедитесь в отсутствии проскальзывания ремня (визуальный осмотр при работе)
- Проверьте диодный мост генератора
Колебания показаний:
- Осмотрите провод массы двигатель-кузов
- Протестируйте цепь возбуждения генератора

Дополнительно включите энергоемкие потребители (фары, обогрев стекол, печку на максимум). Напряжение не должно опускаться ниже 13В при 2000 об/мин. Появление свиста или запаха горелой резины требует немедленной остановки двигателя и повторной проверки натяжения.

Список источников

Информация для статьи основана на авторитетных технических материалах.

Проверенные источники обеспечивают достоверность рекомендаций.

Официальные руководства по эксплуатации транспортных средств
Инструкции производителей генераторов и компонентов
Специализированные пособия по автомобильному сервису
Технические стандарты натяжения ремней (ГОСТ/SAE)
Видеоинструкции сертифицированных автомехаников
Экспертные статьи в автомобильных журналах
Мануалы по ремонту конкретных марок автомобилей

Длина участка ремня	Допустимый прогиб
300–400 мм	10–12 мм
400–500 мм	12–15 мм
