Право или лево - как верно открутить болт для надежного крепления

Статья обновлена: 18.08.2025

Болтовые соединения окружают нас повсюду – от бытовой техники до автомобилей и строительных конструкций. Кажущаяся простота обманчива: ошибка в направлении откручивания приводит к заклиниванию резьбы, срыву граней или поломке крепежа.

Знание правильного принципа – основа безопасности и долговечности любого механизма. Неверные действия не только усложняют ремонт, но и создают реальную угрозу разрушения узла.

Понимание стандартов вращения устранит путаницу, сэкономит время и силы, а главное – обеспечит максимальную надежность ваших конструкций.

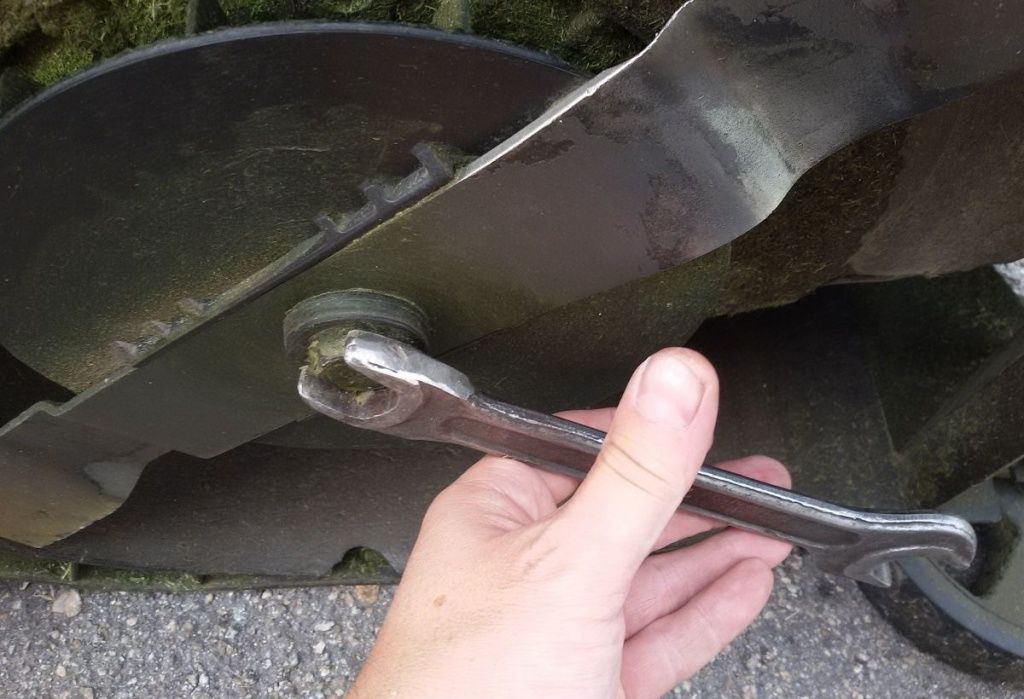

Основное правило: "Лево-право" для 95% соединений

Подавляющее большинство болтовых соединений подчиняется универсальному принципу: стандартная правая резьба. Это означает, что для откручивания болта или гайки необходимо вращать их против часовой стрелки (влево). Соответственно, затяжка происходит при вращении по часовой стрелке (вправо). Данное правило актуально для крепежа в механизмах, бытовой технике, автомобилях и строительных конструкциях.

Физическая основа правила связана с направлением вектора приложенной силы: при правой резьбе вращение по часовой стрелке "затягивает" витки, увеличивая силу трения и сжатия деталей. Обратное движение ослабляет это взаимодействие. Игнорирование принципа может привести к срыву резьбы или поломке крепежа.

Как определить направление резьбы визуально

Посмотрите на торец болта: правая резьба поднимается вверх слева направо (как у большинства винтов)
Если резьба поднимается вверх справа налево – это левая резьба (встречается реже)

Исключения из правила (5% случаев)

Тип соединения	Направление откручивания	Примеры применения
Левая резьба (LHT)	По часовой стрелке (вправо)	Правая педаль велосипеда, насадки дрелей, газовые баллоны
Самоконтрящиеся гайки	Стандартно (влево), но с усилием	Вибрационные механизмы, промышленное оборудование

Всегда проверяйте маркировку: буква "L" на головке болта или гайке указывает на левую резьбу
При сомнениях сделайте пробное вращение на 1/4 оборота с минимальным усилием
Используйте динамометрический ключ для соблюдения момента затяжки

Исключение 1: болты с левой резьбой (LHT)

В отличие от стандартных правозакручивающихся крепежей, болты LHT откручиваются по часовой стрелке, а закручиваются – против. Это инвертированное направление резьбы специально применяется в механизмах с вращающимися элементами, где обычная правая резьба могла бы самопроизвольно ослабнуть под действием центробежных сил или вибрации.

Типичные примеры использования: левая педаль велосипеда (чтобы вращение шатуна не открутило крепление), насадки дрелей, диски циркулярных пил, валы некоторых промышленных станков. Отсутствие маркировки на таких болтах – частая причина поломок, так как пользователь по ошибке начинает усиленно затягивать их вместо откручивания.

Как идентифицировать LHT-болт

Визуальная маркировка: Буква "L" на торце головки, насечки или цветные метки
Проверка ключом: При легком усилии на затяжку стандартным способом – ощутимое сопротивление

Тип резьбы	Направление закручивания	Критичные узлы применения
Правая (стандартная)	По часовой стрелке	85-90% соединений
Левая (LHT)	Против часовой стрелки	Вращающиеся элементы против часового хода

Как визуально отличить левую резьбу от правой

Определить направление резьбы возможно по углу наклона витков. Расположите крепеж вертикально перед глазами, чтобы резьба была четко видна сбоку. Проанализируйте, в какую сторону поднимается спираль витков относительно оси болта или шпильки.

Обратите внимание на торцевые маркировки: производители часто наносят специальные обозначения на головки болтов или гайки. Эти метки служат ключевым индикатором для идентификации нестандартной резьбы.

Методы визуальной идентификации

Анализ наклона резьбы:
- Правая резьба: витки поднимаются слева направо (↗️)
- Левая резьба: витки поднимаются справа налево (↖️)
Проверка маркировки:
- Детали с левой резьбой имеют обозначения: букву "L", кольцевые канавки на торце, цветные точки
- Отсутствие специальных меток обычно указывает на правую резьбу

Критерий	Правая резьба	Левая резьба
Наклон витков	Восходящий слева направо	Восходящий справа налево
Торцевая маркировка	Отсутствует или стандартная	Буква "L", канавки, цветные метки
Частота применения	95% соединений	Спецназначение (5%)

Для проверки используйте метод контрольной гайки: стандартная правая гайка при накручивании подтвердит тип резьбы. Если не проворачивается по часовой стрелке - перед вами левая резьба.

Где встречаются левосторонние болты (примеры из практики)

Левосторонняя резьба применяется там, где стандартное правостороннее крепление может самопроизвольно открутиться из-за направленного вращения детали или вибраций. Это критично важно для безопасности и предотвращения аварийных ситуаций.

Основная задача таких соединений – обеспечить самозатягивание при рабочих нагрузках. Если вращение механизма стремится развинтить обычный болт, инженеры используют левую резьбу как защиту от неконтролируемого ослабления.

Ключевые области применения

Автомобильные колеса: Левая резьба на болтах/гайках левых колес грузовиков, автобусов и спецтехники (например, КАМАЗ, МАЗ). При движении вперед вращение колес затягивает соединение.
Электроинструмент: Режущие насадки углошлифовальных машин (болгарки), циркулярных пил и дрелей. Резьба на шпинделях левых вращающихся элементов (как правило, отмечена буквой L).
Промышленное оборудование: Валы роторов, вентиляторов и центрифуг, где направление вращения противоположно стандартному. Пример: крепление крыльчатки в насосах.
Велосипедные компоненты: Левая педаль на шатуне (со стороны звездочек) и крепления дисковых тормозов. Надпись "LEFT" или метки на резьбе.

Объект	Деталь	Причина использования
Грузовик	Колесные гайки (левая сторона)	Самозатягивание при движении вперед
Болгарка (УШМ)	Прижимная гайка диска (левый шпиндель)	Предотвращение откручивания при работе
Велосипед	Левая педаль	Компенсация вращательного момента при педалировании

При работе с техникой всегда проверяйте маркировку (L, LH) или насечки на головке болта. Отсутствие видимых указателей – повод проверить направление резьбы пробным вращением против часовой стрелки перед приложением усилия.

Правило вытянутой руки: простой метод для запоминания

Чтобы применить правило, вытяните правую руку перед собой, направив большой палец в сторону движения болта (или гайки). Если элемент нужно открутить – большой палец указывает от вас, если закрутить – к вам. Остальные пальцы руки естественно согнутся, показывая необходимое направление вращения ключа или отвертки.

Четыре пальца, согнутые вокруг воображаемого крепежа, имитируют движение инструмента: их направление всегда совпадает с требуемым вращением. Этот метод работает универсально для стандартной правой резьбы, которая встречается в 95% случаев. Он исключает путаницу между "по часовой" и "против часовой", переводя задачу в плоскость интуитивных движений тела.

Как использовать правило на практике

Откручивание: Большой палец от себя → пальцы вращают против часовой стрелки
Закручивание: Большой палец к себе → пальцы вращают по часовой стрелке

Действие	Направление большого пальца	Вращение инструмента
Ослабить крепеж	От себя	Против часовой стрелки ↺
Затянуть крепеж	К себе	По часовой стрелке ↻

Важно: Для левой резьбы (встречается редко, например в некоторых педалях велосипедов или насадках дрелей) правило применяется зеркально – используйте левую руку либо помните об исключениях, обычно маркируемых насечками на крепеже.

Риски при неправильном приложении силы

Приложение усилия в неверном направлении создает непосредственную угрозу повреждения крепежного элемента. Попытка откручивания болта по часовой стрелке (как при затяжке) вместо стандартного направления против часовой стрелки приводит к критической перегрузке резьбы. Это провоцирует необратимую деформацию витков или срез шпильки, полностью блокируя демонтаж без применения деструктивных методов.

Некорректное направление силы вызывает эксцентричную нагрузку на инструмент и грани болта. Гаечный ключ или головка трещотки смещаются относительно оси крепежа, увеличивая риск "слизывания" профиля. Особенно уязвимы болты с мелким шагом резьбы или изготовленные из мягких сплавов – их грани деформируются даже при умеренном усилии, делая последующий контакт с инструментом невозможным.

Ключевые последствия ошибки

Заклинивание резьбы: Перетяжка в неправильную сторону деформирует металл, создавая механические задиры на витках. Трение резко возрастает, превращая болт в монолитную структуру с гайкой или отверстием.
Поломка инструмента: Воротки, трещотки и биты ломаются при превышении предела крутящего момента из-за приложения силы под углом. Осколки могут травмировать оператора.
Разрушение посадочного места: При работе с хрупкими материалами (алюминий, пластик) неверный вектор усилия вызывает сколы вокруг болта, требуя дорогостоящего ремонта базовой конструкции.

Тип повреждения	Причина	Способ устранения
Сорванные грани	Проскальзывание инструмента	Экстракторы, сварка гайки
Облом головки	Превышение предела прочности металла	Высверливание, нарезка новой резьбы
Деформация резьбы	Перекос при приложении усилия	Прогонка метчиком/плашкой, замена болта

Игнорирование правила "Против часовой – откручиваем, по часовой – закручиваем" провоцирует каскадный отказ системы крепления. Особенно критичны ошибки в ответственных узлах: силовых элементах транспорта, несущих конструкциях, высоконагруженных механизмах. Здесь последствия выходят за рамки ремонта – возникают риски аварий из-за потери структурной целостности соединения.

Использование меток на ГБЦ и ответственных узлах

Метки на головке блока цилиндров (ГБЦ) и сопряженных деталях, таких как распредвалы, шкивы коленвала или балансирные валы, служат точным ориентиром для правильной синхронизации механизмов двигателя. Их совмещение гарантирует, что фазы газораспределения установлены корректно относительно положения поршней, что критично для стабильной работы, эффективного сгорания топлива и предотвращения ударов клапанов о поршни. Пренебрежение этими метками при разборке-сборке силового агрегата неизбежно ведет к серьезным поломкам.

Перед откручиванием болтов крепления ГБЦ или крышек распредвалов обязательно зафиксируйте исходное положение всех меток – сфотографируйте их или нанесите собственные четкие отметки несмываемым маркером. Это касается и меток на цепи/ремне ГРМ, шестернях, натяжителях. Особое внимание уделите узлам с возможностью смещения при ослаблении крепежа (например, регулируемые шестерни распредвалов). Любое отклонение даже на один зуб при последующей сборке вызовет сбои в работе двигателя.

Порядок действий при работе с метками

При демонтаже ответственных узлов соблюдайте строгую последовательность:

Доведите двигатель до положения ВМТ (верхняя мертвая точка) 1-го цилиндра, совместив метки на шкиве коленвала и корпусе двигателя.
Убедитесь, что метки на шестернях распредвалов (или на самой ГБЦ для цепных двигателей) также совпадают со своими контрольными точками.
Перед откручиванием болтов ГБЦ отметьте взаимное положение головки и блока цилиндров (метки на боковых поверхностях или штифты).
При снятии цепи/ремня ГРМ зафиксируйте шестерни распредвалов стопорными приспособлениями или надежными метками.

Ключевые узлы, требующие обязательной проверки меток:

Узел	Тип меток	Последствия несовпадения
Шкив коленвала	Риска + метка на крышке ГРМ/блоке	Сдвиг фаз газораспределения
Шестерни распредвалов	Точки/риски на шестерне и тыльной стороне ремня/цепи, отверстия под фиксатор	Удар клапанов о поршни, потеря мощности
Балансирные валы	Специальные риски на шестернях или корпусе	Вибрации, ускоренный износ подшипников
Соединение ГБЦ и блока	Боковые метки или установочные штифты	Неправильная установка прокладки, течи масла/антифриза

При сборке: Последовательно совмещайте все метки в обратном демонтажу порядке, проверяя каждое положение визуально и с помощью специнструмента (фиксаторы распредвалов, угломеры). После затяжки болтов ГБЦ с регламентированным усилием и порядком проведите ручной прокрут двигателя за шкив коленвала на 2 полных оборота и повторно убедитесь в точном совпадении всех контрольных отметок – это исключит риск дорогостоящего ремонта.

Инструменты с индикацией направления вращения

Механические трещотки оснащаются переключателем направления, который блокирует вращение в выбранную сторону. Красный маркер или символ "R" обычно указывает на положение для откручивания (против часовой стрелки), а зеленый или "L" – для закручивания. Эта визуальная подсказка исключает ошибки при переключении режимов работы инструмента.

Электроинструменты используют светодиодные индикаторы или ЖК-дисплеи для отображения текущего направления вращения. На аккумуляторных шуруповертах направление регулируется двухпозиционным переключателем со стрелками: стрелка влево активирует реверс (откручивание), стрелка вправо – стандартное закручивание. Некоторые модели дополняются звуковыми сигналами при смене режима.

Дополнительные решения для предотвращения ошибок

Контрастная маркировка: Рельефные стрелки на корпусе, различимые на ощупь в перчатках
Цветовая кодировка: Красные вставки на кнопке реверса и зеленые – на кнопке прямого вращения
Физические ограничители: Защитные кожухи, предотвращающие случайное переключение во время работы

Тип индикации	Пример инструмента	Особенность
Механический переключатель	Гаечные трещотки	Акустический щелчок при смене направления
Светодиодная подсветка	Электродрели	Мигание при активации реверса
Цифровой дисплей	Профессиональные шуруповерты	Отображение направления искомым символом

Продвинутые системы интегрируют датчики нагрузки: при превышении крутящего момента во время откручивания инструмент автоматически останавливается, предотвращая срыв резьбы. В промышленных гайковертах направление вращения дублируется тактильно – вибрацией разной интенсивности.

Роль шайб в предотвращении самопроизвольного откручивания

Шайбы выполняют критическую функцию распределения нагрузки от головки болта или гайки на большую площадь поверхности скрепляемых материалов. Это предотвращает локальную деформацию, сохраняя целостность соединения при вибрациях и динамических нагрузках. Без равномерного давления точечные напряжения ослабляют крепеж, ускоряя его ослабление.

Отдельные типы шайб напрямую противодействуют самоотвинчиванию. Пружинные (гроверные) шайбы создают упругое напряжение, компенсируя микросдвиги в соединении. Контрящие шайбы с зубцами или наружными выступами "вгрызаются" в материал и крепежный элемент, формируя механический барьер для проворота. В комбинированных решениях (например, стопорные шайбы Nord-Lock) используется эффект клина при попытке откручивания.

Ключевые механизмы защиты

Увеличение трения: Шероховатые или зубчатые поверхности повышают коэффициент трения в узле.
Компенсация усадки: Пружинные шайбы восполняют потерю натяжения при виброползучести материалов.
Механическое блокирование: Зубцы/выступы создают физическое препятствие для вращения.

Тип шайбы	Принцип действия	Эффективность против
Гровер	Пружинный эффект	Умеренные вибрации
Зубчатая	Внедрение в поверхности	Статические нагрузки
Клиновая (Nord-Lock)	Самозатягивающийся клин	Экстремальные вибрации

Выбор шайбы определяется условиями эксплуатации: для ударных нагрузок предпочтительны пружинные решения, в высоковибрационных средах – комбинированные или клиновые системы. Неправильный подбор сводит на нет защитные свойства, поэтому тип шайбы должен соответствовать специфике нагрузки на соединение.

Когда применять контргайки вместо резьбовых фиксаторов

Контргайка – вторая гайка, затягиваемая поверх основной для предотвращения самоотвинчивания под вибрацией или переменными нагрузками. Она создаёт механическое сопротивление раскручиванию за счёт трения между своими гранями и основной гайкой, деформируя резьбу в зоне контакта. Этот метод требует точного монтажа: основная гайка доводится до рабочего усилия, а контргайка затягивается с большим моментом, прижимая её к основной.

Резьбовые фиксаторы (анаэробные составы, нейлоновые вставки, деформируемые шайбы) действуют иначе. Клей заполняет резьбовые зазоры и полимеризуется, создавая адгезионное сцепление. Механические вставки создают постоянное упругое сопротивление вращению. Они проще в установке, но чувствительны к температуре, чистоте поверхности и химическим средам.

Ключевые ситуации для выбора контргаек

Применяйте контргайки, когда:

Экстремальные нагрузки: Узлы подвержены сильной вибрации (двигатели, железнодорожные стыки, горное оборудование).
Высокие температуры: Рабочая среда превышает +150°C, где клеи разрушаются, а пластиковые вставки плавятся.
Химическая агрессия: Контакт с маслами, топливом или растворителями, растворяющими полимерные фиксаторы.
Многократная сборка/разборка: Узел требует частого обслуживания (контргайки переиспользуются, клеи теряют свойства).
Критическая надежность: В ответственных соединениях, где визуально легко проверить наличие контргайки.

Избегайте контргаек при:

Хрупких или тонкостенных деталях (риск срыва резьбы от двойной затяжки).
Ограниченном пространстве (нехватка места для двух гаек).
Динамических соединениях с малыми углами поворота (контргайка может ограничить подвижность).

Итог: Контргайки – надежное механическое решение для тяжелых условий, но требуют навыков монтажа. Фиксаторы эффективны в стандартных ситуациях, экономят время и место. Выбор определяют нагрузка, среда и требования к обслуживанию узла.

Распространенные ошибки новичков при демонтаже

Неправильное определение направления вращения – ключевая проблема. Многие автоматически крутят против часовой стрелки, забывая про левую резьбу или не учитывая положение крепежа (например, снизу балкона или автомобильного колеса). Это приводит к срыву граней и поломке инструмента.

Игнорирование предварительной подготовки усугубляет ситуацию. Отсутствие очистки резьбы от грязи/коррозии и пренебрежение смазкой (WD-40, керосин) перед откручиванием повышают риск заклинивания. Особенно критично это для старых соединений.

Типичные промахи:

Неправильный подбор инструмента: Использование бит или ключей неполного размера (например, "миллиметр" разницы), что сминает шляпку.
Резкие рывки вместо плавного усилия: Попытки сорвать ржавый болт рывком, а не постепенным раскачиванием после смазки.
Отсутствие фиксации: Неудерживание ответной гайки или нестабильное положение детали, вызывающее проворот всего узла.

Ошибка	Последствие	Решение
Не проверена резьба (левая/правая)	Деформация крепежа, сломанный инструмент	Искать маркировку (L, LH) или сделать пробный аккуратный поворот
Перекос ключа/отвертки	Срыв граней, травмы при соскальзывании	Плотный контакт инструмента с гранями, перпендикулярное приложение силы
Ударные методы без подготовки	Обрыв шпильки, повреждение посадочного места	Применять молоток/зубило ТОЛЬКО после смазки и легкого "прогрева" резьбы вибрацией

Определение типа резьбы по маркировке на головке

Маркировка на головке болта или гайки – ключ к быстрой идентификации типа резьбы без дополнительных измерений. Производители наносят символы, указывающие на основные параметры резьбового соединения. Умение их расшифровать позволяет избежать ошибок при подборе крепежа и определении направления откручивания.

Маркировка обычно располагается на торцевой части головки болта или на боковой поверхности гайки. Она включает буквенные обозначения, цифры, а иногда и специальные символы. Отсутствие маркировки не редкость для крепежа общего назначения, но ответственные соединения всегда маркируются.

Расшифровка основных обозначений

Наиболее распространенные типы резьб и их маркировка:

Метрическая правая (основная): Обозначается буквой М и цифрой (диаметр резьбы в мм), например, М8 или М12. Иногда добавляется шаг резьбы (М8х1.25). Отсутствие дополнительных символов обычно указывает на правую резьбу.
Метрическая левая: Обозначается буквой М, диаметром, шагом (часто) и добавляются буквы LH (Left Hand), например, М10х1.5 LH или просто М10 LH. Ключевой указатель – символы LH.
Дюймовая (UNC, UNF): Обозначается числом (номер резьбы), символом " (дюйм) или аббревиатурой (UNC - Unified National Coarse, UNF - Unified National Fine). Примеры: 1/4", 5/16" UNC, 3/8" UNF.

Дополнительные символы могут указывать на класс прочности (например, цифры 8.8, 10.9, 12.9 на болтах) или класс точности, но они не относятся напрямую к типу резьбы. Для определения направления вращения (откручивания/закручивания) фокусируйтесь на обозначениях LH (левая) или их отсутствии (правая по умолчанию).

Маркировка	Тип резьбы	Направление откручивания
М8, М10, М12	Метрическая правая	Против часовой стрелки
М8х1.25 LH, М10 LH	Метрическая левая	По часовой стрелке
1/4", 5/16" UNC, 3/8" UNF	Дюймовая (правая по умолчанию)	Против часовой стрелки
1/2" LH, 3/4" UNC LH	Дюймовая левая	По часовой стрелке

Всегда проверяйте наличие символов LH – это прямой указатель на левую резьбу, требующую вращения по часовой стрелке для откручивания. При отсутствии маркировки или сомнениях используйте визуальный осмотр или резьбомер. Помните: для стандартных правых резьб "левостороннее" откручивание (против часовой стрелки) всегда ослабляет соединение.

Отличия в автомобилях, велосипедах и промышленном оборудовании

В автомобилях преобладает правая резьба для болтов и гаек: откручивание происходит против часовой стрелки. Исключения – левосторонние резьбы на некоторых креплениях колес (например, у грузовиков или старых моделей), деталях тормозных систем, навесном оборудовании двигателя. Это связано с вибрациями и нагрузками, предотвращающими самоотвинчивание при вращении.

Велосипеды используют смешанный подход: шатуны педалей имеют разную резьбу. Правая педель – стандартная правая резьба, левая – левосторонняя. Такой принцип противодействует раскручиванию при езде. Остальные соединения (руль, седло, колеса) обычно с правой резьбой, но крепления дисковых тормозов иногда левосторонние.

Промышленное оборудование: сложные стандарты

В промышленности применяются оба типа резьбы в зависимости от:

Направления вращения механизмов: валы, вращающиеся против часовой стрелки, часто имеют левую резьбу для предотвращения ослабления.
Температурных факторов: на горячих участках (печи, двигатели) используется левая резьба, так как тепловое расширение может "затянуть" соединение сильнее.
Безопасности: левосторонние болты устанавливают на опасных узлах (например, режущие элементы), чтобы случайное вращение не привело к откручиванию.

Область	Тип резьбы (преобладающий)	Ключевые исключения
Автомобили	Правая	Крепления левых колес грузовиков, элементы ГРМ, компрессоры
Велосипеды	Правая	Левая педаль, дисковые тормоза (иногда)
Промышленность	Оба типа	Зависит от вращения валов, температуры и требований безопасности

Важно помнить: перед работой всегда уточняйте тип резьбы в технической документации или визуально (левая резьба маркируется буквами "LH" или насечками на головке). Неправильное усилие повредит крепеж!

Особенности работы с ржавыми или прикипевшими болтами

Приржавевшие или прикипевшие крепежные элементы требуют особого подхода, так как стандартные методы откручивания часто приводят к срыву граней или поломке болта. Коррозия и высокая температура создают прочное сцепление между резьбой и деталью, преодолеть которое можно только комбинацией механического воздействия и химических методов.

Перед началом работ критически важно очистить доступную часть резьбы металлической щеткой и нанести проникающую смазку типа WD-40, Liquid Wrench или самодельного состава (50% ацетон + 50% трансмиссионное масло). Составу необходимо дать впитаться минимум 15-30 минут, повторяя обработку 2-3 раза для глубокого проникновения в резьбовые соединения.

Стратегии ослабления сложных креплений

Ударное воздействие: Используйте молоток и пробойник для нанесения резких ударов по головке болта вдоль оси вращения. Вибрация разрушает окисные слои без деформации граней. Для болтов с шестигранной головкой эффективно постукивание по граням в направлении против часовой стрелки.

Термические методы:

Нагрев гайки/головки газовой горелкой до свечения (500-600°C) с последующим резким охлаждением мокрой тряпкой. Разница температур разрушает ржавчину.
Использование специального воска для ржавых болтов: расплавленный воск проникает в резьбу при нагреве, создавая смазочный слой.

Специализированный инструмент:

Ударные гайковерты с регулируемым моментом
Экстракторы для сорванных головок (левостороннее сверло + конусный метчик)
Гайкорезы для безнадежных случаев

Метод	Эффективность	Риски
Проникающая смазка	Средняя	Требует времени
Ударный гайковерт	Высокая	Срыв граней
Термообработка	Очень высокая	Повреждение смежных деталей
Экстракторы	Экстренный вариант	Поломка инструмента

При работе с упорными соединениями никогда не прикладывайте максимальное усилие сразу – используйте методику "натяг-сброс": плавное увеличение нагрузки с короткими ударами по воротку. Если болт не поддается после 2-3 попыток, повторите цикл "нагрев-охлаждение-смазка" для предотвращения необратимого повреждения крепежа.

Как усилить рычаг без повреждения граней

Основная задача – увеличить крутящий момент без срыва шлицов. Для этого требуется равномерное распределение усилия по граням болта или гайки. Использование несоответствующего инструмента или чрезмерной силы неизбежно приводит к деформации крепежа.

Ключевые методы основаны на оптимизации контакта инструмента с крепежом и физических принципах рычага. Соблюдение простых правил сохранит грани и обеспечит надежное откручивание даже прикипевших соединений.

Практические методы усиления

Применяйте следующие способы для безопасного увеличения рычага:

Накладные ключи: Наденьте отрезок стальной трубы на рукоять стандартного ключа. Длина удлинителя не должна превышать 30 см для контролируемого усилия.
Связка ключей: Соедините два рожковых ключа замкнутым контуром (например, 17мм и 19мм), создав Г-образный рычаг с увеличенным плечом.
Профессиональные адаптеры: Используйте специальные трещоточные удлинители с шестигранным хвостовиком, обеспечивающие плотный захват.

Важные ограничения:

Избегайте динамических нагрузок: удары молотком по ключу деформируют грани.
Контролируйте угол: ключ должен плотно сидеть под прямым углом к оси крепежа.
Применяйте смазку: WD-40 или аналоги снижают требуемое усилие на 50%.

Метод	Макс. удлинение	Риск повреждения
Труба-удлинитель	30 см	Средний
Связка ключей	15-20 см	Низкий
Профессиональный адаптер	50 см	Минимальный

Критично проверяйте качество граней перед усилением рычага. Даже минимальный износ требует замены инструмента или применения экстракторов. При превышении разумного усилия переходите на прогрев соединения или высверливание.

Температурные методы для сложных случаев

Когда традиционные способы откручивания закисших или деформированных болтов не помогают, температурное воздействие становится ключевым решением. Локальное нагревание и охлаждение меняют физические свойства соединения, преодолевая сцепление ржавчины и снижая трение.

Принцип основан на разнице коэффициентов теплового расширения материалов: болт (обычно сталь) расширяется сильнее гайки или корпуса (часто алюминий/чугун). Циклическое нагревание-охлаждение разрушает окислы в резьбе без повреждения деталей.

Практические методы

Нагрев:

Используйте газовую горелку (пропан или MAPP-газ) – направляйте пламя только на гайку/головку болта 10-30 секунд до свечения темно-красного цвета (650-750°C)
Инфракрасные нагреватели – для пожароопасных зон, минимизируют риск воспламенения смазки

Охлаждение:

После нагрева сразу обработайте резьбу аэрозольным хладагентом (не водой!)
Альтернатива – сухой лёд на 2-3 минуты для ускорения сжатия металла

Тип соединения	Метод	Кол-во циклов
Ржавое	Нагрев → охлаждение	3-5
С сорванными гранями	Точечный нагрев + ударный инструмент	2-3
Алюминий/сталь	Охлаждение болта + нагрев гайки	1-2

Критические правила: избегайте нагрева закалённых болтов выше 300°C (теряют прочность), не применяйте открытый огонь near топливных магистралей. Всегда используйте проникающую смазку между циклами!

Применение проникающей смазки: пошаговый алгоритм

Подготовка поверхности является первым и обязательным этапом. Тщательно очистите область вокруг болта или гайки от крупной грязи, масла или рыхлой ржавчины с помощью металлической щетки, ветоши или сжатого воздуха. Это обеспечит лучший доступ смазки к резьбовому соединению и повысит эффективность ее проникновения.

Нанесение смазки требует аккуратности и достаточного количества состава. Хорошо встряхните баллон с проникающей смазкой согласно инструкции производителя. Направьте распылительную трубку точно на стык гайки и болта, а также по возможности на видимую часть резьбы с противоположной стороны. Нанесите обильное количество смазки, позволяя ей свободно стекать и проникать в соединение. Для усиления эффекта можно слегка простучать болт или гайку молотком после нанесения.

Процесс пропитки и последующие действия

После нанесения крайне важно дать смазке время подействовать. Время выдержки зависит от степени коррозии и конкретного состава смазки, но обычно составляет от 15 минут до 1 часа. В особо сложных случаях может потребоваться несколько часов или даже повторное нанесение с интервалом в 30-60 минут.

Попытка откручивания: По истечении времени пропитки попробуйте осторожно открутить болт или гайку, используя подходящий инструмент правильного размера. Прилагайте усилие плавно, избегая резких рывков, чтобы не сорвать грани.
Повторное нанесение (при необходимости): Если соединение не поддается, не прикладывайте чрезмерную силу. Повторно обильно нанесите проникающую смазку на те же участки и дайте ей еще время (15-60 минут) для работы. Иногда требуется 2-3 цикла нанесения и выдержки.
Очистка после успеха: После того как крепеж удалось выкрутить, тщательно очистите резьбу болта и отверстия от остатков старой смазки, ржавчины и грязи металлической щеткой или ветошью. Это необходимо для надежного затягивания нового крепежа или повторного использования старого (если он в хорошем состоянии).

Всегда работайте в хорошо проветриваемом помещении или на открытом воздухе и используйте средства индивидуальной защиты (перчатки, очки), так как проникающие смазки являются химически активными веществами.

Техника "ударного откручивания" метчиком

Метод применяется при критичной деформации граней болта или сорванной резьбе, когда стандартные инструменты бессильны. Суть заключается в создании направленного ударного импульса вдоль оси вращения для преодоления "мёртвого сцепления" деталей.

Используется метчик с прочной закалённой основой, чьи острые грани способны создать микронасечку на повреждённом крепеже. Ключевое условие – точное позиционирование инструмента строго перпендикулярно шляпке болта перед ударом.

Порядок выполнения

Очистите шляпку болта от грязи и масла металлической щёткой
Зафиксируйте метчик в ударном гайковёрте или приставьте к болту, удерживая молотком
Нанесите короткий резкий удар средней силы по тыльной части метчика
Проверните метчик на 10-15° против часовой стрелки после удара
Повторите цикл "удар-вращение" до срыва резьбового соединения

Важные нюансы:

Применяйте исключительно ударные метчики из инструментальной стали
Избегайте косых ударов – это гарантированно сломает метчик
Для мелких болтов (М6-М8) используйте лёгкий молоток (до 300 г)

Диаметр болта	Вес молотка	Угол поворота
М4-М10	200-400 г	10-15°
М12-М18	500-800 г	5-10°

При заклинивании метчика прекратите воздействие – дальнейшие удары приведут к поломке инструмента в отверстии. После начального сдвига болта завершите выкручивание стандартным ключом.

Почему нельзя игнорировать момент затяжки

Момент затяжки напрямую определяет силу сжатия соединяемых деталей и создает критическое трение в резьбе, предотвращающее самоотвинчивание. Превышение или занижение установленного производителем значения нарушает расчетное распределение нагрузки, превращая надежное соединение в потенциальную точку отказа.

Недостаточный момент снижает сопротивление вибрациям и ударным воздействиям, вызывая постепенное ослабление крепежа. Избыточный момент ведет к пластической деформации металла, повреждению резьбы или сколам на прилегающих поверхностях, что необратимо снижает прочность конструкции.

Факторы, требующие контроля момента

Материалы компонентов: Алюминий, пластик и мягкие сплавы критичны к перетяжке
Тип смазки: Смазанные резьбы требуют снижения момента на 15-25%
Температурные расширения: Разные коэффициенты расширения материалов меняют нагрузку в процессе эксплуатации

Ошибка затяжки	Непосредственные последствия	Долгосрочные риски
Слабый момент	Вибрация, скрипы	Усталостный излом болта, рассоединение узла
Превышение момента	Деформация шайб, смятие поверхностей	Коррозионное растрескивание, разрушение под нагрузкой

Использование динамометрического ключа с регулярной поверкой – единственный способ гарантировать соответствие заданным параметрам. Для ответственных соединений применяют метод дотяжки углом, компенсирующий влияние неровностей поверхностей.

Таблица усилий для разных типoв соединений

Правильная затяжка болтов напрямую влияет на прочность соединения и безопасность эксплуатации. Превышение или недостаток усилия может привести к деформации деталей, усталостному разрушению резьбы или самоотвинчиванию.

Ориентируйтесь на рекомендации производителя для конкретной техники, так как усилие зависит от материала болта, диаметра резьбы и характера нагрузки. В таблице приведены усредненные значения для стальных метизов класса прочности 8.8.

Тип соединения	Усилие (Н*м)	Критичность	Примеры применения
Критические (силовые)	100-300+	Высокая	Головка блока цилиндров, шатунные болты, элементы подвески
Ответственные (нагруженные)	50-100	Средняя	Крепление кронштейнов, фланцы, колесные диски (легковые авто)
Стандартные	20-50	Умеренная	Корпусные детали, кожухи, крепление агрегатов
Декоративные/легкие	5-20	Низкая	Пластиковые элементы, облицовка, слабонагруженные крышки

Динамические нагрузки vs статические: нюанысы фиксации

Статические нагрузки действуют постоянно в одном направлении (вес конструкции, статичное давление). В таких условиях правильно затянутый болт с правой резьбой сохраняет фиксацию – направление нагрузки не провоцирует самопроизвольное откручивание. Критичен лишь момент затяжки и сопротивление материала, так как сила действует предсказуемо.

Динамические нагрузки (вибрация, удары, циклические напряжения) создают принципиально иную угрозу. Микросдвиги соединяемых деталей генерируют переменные силы, воздействующие на резьбу. Постепенно это ослабляет трение в стыке, а болт, особенно с традиционной правой резьбой, под действием инерции и вибрации начинает "отворачиваться" по направлению естественного раскручивания.

Стратегии противодействия динамическим нагрузкам

Для подавления риска самооткручивания применяют:

Контрящие элементы: шайбы Гровера (пружинные), стопорные шайбы, контргайки, шплинты
Резьбовые фиксаторы: анаэробные составы (Loctite), создающие полимерный слой в резьбе
Спецрезьбу: левую резьбу на узлах, где вращение вала совпадает с направлением откручивания стандартного болта

Тип нагрузки	Риск самооткручивания	Ключевые меры защиты
Статическая	Низкий	Правильная затяжка, выбор класса прочности
Динамическая (вибрация, удары)	Высокий	Контровка, фиксаторы резьбы, левая резьба в спецслучаях

Направление откручивания (традиционно против часовой стрелки для правой резьбы) становится критичным фактором при вибрациях. Динамические силы буквально "имитируют" действие ключа, раскручивая соединение. Поэтому в ответственных узлах с вибрацией (двигатели, ходовые части) часто используют дублирующие методы фиксации, компенсирующие этот риск независимо от направления резьбы.

Калибровка динамометрического ключа своими руками

Регулярная калибровка динамометрического ключа критически важна для обеспечения точности передаваемого момента. Со временем пружинный механизм изнашивается, что приводит к погрешностям, незаметным визуально, но способным ослабить соединение или повредить резьбу. Отсутствие поверки сводит на нет преимущества использования специализированного инструмента.

Самостоятельная калибровка возможна при наличии контрольного груза известной массы и рычага точной длины. Принцип основан на фундаментальной формуле момента силы: крутящий момент (Н∙м) равен произведению силы (Н) на длину плеча (м). Точность результата напрямую зависит от точности измерений массы и расстояния.

Порядок выполнения калибровки

Соберите установку, зафиксировав рукоять ключа горизонтально в тисках через переходник с квадратом под головку. На конце рукояти жестко закрепите прочный крюк или чашу для груза. Измерьте точное расстояние в метрах от центра квадрата (оси вращения) до точки подвеса груза – это длина плеча (L).

Рассчитайте необходимый контрольный момент (M) по формуле: M = F * L, где F = m * g.
m – масса груза в килограммах (кг), g – ускорение свободного падения (≈9,81 м/с²).
Пример: для L=0.5 м и момента 50 Н·м нужен груз: m = M / (g * L) = 50 / (9.81 * 0.5) ≈ 10.2 кг.
Плавно подвесьте рассчитанный груз на крюк. Ключ должен начать проворачиваться.
Проверьте срабатывание сигнала (щелчок) или показания стрелки/дисплея. Если момент срабатывания не совпадает с расчетным, отрегулируйте ключ согласно инструкции производителя (обычно винтом на рукояти).

Для повышения точности проведите замеры при нескольких значениях момента (минимум 3 точки, включая 20%, 50%, 100% от макс. диапазона ключа). Результаты оформите в таблицу отклонений:

Заданный момент (Н·м)	Отклонение (Н·м)	Погрешность (%)
25	+0.3	1.2
50	-0.7	1.4
100	+1.5	1.5

Помните: заводская калибровка требует специального оборудования. Домашний метод подходит для оперативной проверки и корректировки, но не заменяет сертифицированную поверку при критичных соединениях. После регулировки храните ключ с минимально выставленным моментом для сохранения пружины.

Последовательность затяжки групп болтов (схемы)

Правильная последовательность затяжки гарантирует равномерное распределение нагрузки и предотвращает деформацию соединяемых деталей. Несоблюдение схемы ведет к перекосу, нарушению герметичности стыков или механическим повреждениям.

Ключевой принцип – затяжка от центра к краям крест-накрест. Это снижает остаточные напряжения и обеспечивает равномерный прижим по всей поверхности соединения. Для сложных контуров используются многоэтапные схемы с контролем усилия на каждом шаге.

Типовые схемы затяжки

Круглые фланцы (колеса, крышки):

Условно разделите болты на 4 сектора по циферблату (12, 3, 6, 9 часов).
Начните с любого центрального болта (например, позиция 12 часов).
Следующий болт – диаметрально противоположный (6 часов).
Третий болт – 90° от первого (3 часа).
Четвертый – противоположный третьему (9 часов).
Повторите цикл для остальных болтов по спирали к краям.

Прямоугольные крышки (ГБЦ, поддоны):

Затяжка ведется от геометрического центра к углам.
Первый этап: все болты затягиваются на 30% усилия по схеме центр → левый верх → правый низ → правый верх → левый низ.
Второй этап: аналогичный путь с доводкой до 70% усилия.
Третий этап: окончательная затяжка в той же последовательности до 100%.

Многошпилечные соединения (головка блока цилиндров):

Количество шпилек	Примерная схема (номера – порядок затяжки)
4 шпильки	1–3–2–4 (1 и 2 – центральные, 3 и 4 – крайние)
6 шпилек	1–4–2–5–3–6 (1-2-3 – центр, 4-5-6 – края)
8 шпилек	1–5–2–6–3–7–4–8 (от центральной оси к периферии)

Важно: Всегда сверяйтесь со схемой производителя! Для ответственных узлов применяйте динамометрический ключ и контролируйте усилие в несколько проходов (обычно 3 этапа: предварительная, основная и контрольная затяжка).

Контроль состояния резьбы перед закручиванием

Перед началом монтажа тщательно осмотрите резьбу болта и отверстия на предмет повреждений. Загрязнения, вмятины, коррозия или заусенцы могут нарушить геометрию соединения и привести к неравномерному распределению нагрузки.

Проведите пальцем по виткам, чтобы выявить скрытые дефекты – шероховатости или сколы часто не видны невооруженным глазом. Особое внимание уделите первым двум-трем ниткам резьбы, принимающим основное усилие при затяжке.

Ключевые этапы проверки

Визуальный осмотр при хорошем освещении:
- Ржавчина или остатки старшей резьбовой пары
- Деформация витков (сплющивание, скручивание)

Механическая проверка:

Инструмент	Действие
Резьбовой калибр	Проверка шага и профиля резьбы
Чистая гайка-эталон	Пробное накручивание до середины стержня

Очистка:
- Металлической щеткой – для грубых загрязнений
- Спецрастворами – при наличии масляных отложений

Отбраковывайте болты с малейшими признаками износа – экономия на этом этапе провоцирует срез резьбы под нагрузкой. Помните: плавное вращение крепежа без усилия – основной признак исправности соединения.

Выбор фиксатора резьбы по классу прочности

Класс прочности болта напрямую влияет на выбор фиксатора резьбы, так как высокопрочные соединения требуют соответствующих по характеристикам составов. Использование неподходящего фиксатора для ответственных соединений классов 8.8 и выше может привести к разрушению крепежа под нагрузкой из-за хрупкости или недостаточной адгезии.

Для низко- и среднепрочных болтов (4.6-6.8) допустимы универсальные анаэробные составы средней вязкости. При работе с высокопрочными болтами (10.9-12.9) обязательны специализированные фиксаторы с металлическими наполнителями, выдерживающие ударные нагрузки и вибрацию без потери сцепления.

Критерии подбора

4.6-6.8: Нейлоновые стопорные кольца, фиксаторы низкой/средней прочности (синяя маркировка)
8.8: Анаэробные составы средней прочности с усилием сдвига 10-15 Н·м
10.9-12.9: Высокопрочные анаэробы (красная маркировка) с металлическими добавками, усилие сдвига от 25 Н·м

Класс прочности	Рекомендуемый фиксатор	Макс. усилие затяжки (Н·м)
4.6-5.8	Легкосъемные (фиолетовые)	до 10
6.8-8.8	Средней фиксации (синие)	10-25
10.9-12.9	Термостойкие (красные)	25+

Важно: Для болтов 12.9 с покрытием цинк-ламель обязательны праймеры-активаторы. При температурах выше 150°C применяются керамические фиксаторы на неорганической основе, сохраняющие свойства до 1200°C.

Правила замены болтов на аналогичные

При подборе аналога убедитесь в полном соответствии геометрических параметров: диаметра стержня, шага резьбы и длины под ключ. Несоответствие любого из этих параметров приведёт к перекосу, повреждению резьбы или недостаточной силе зажима. Особое внимание уделите типу резьбы – метрическая, дюймовая или трапецеидальная имеют принципиальные различия.

Критически важен класс прочности (например, 8.8, 10.9 или 12.9), обозначенный на головке. Установка болта с меньшим классом прочности под нагрузкой вызовет его разрушение. Для ответственных соединений проверяйте материал (углеродистая сталь, нержавейка, титан) и покрытие (цинкование, анодирование) для защиты от коррозии в конкретных условиях эксплуатации.

Контрольные параметры при замене

Характеристика	Риски при несоответствии
Класс прочности	Деформация или разрыв болта
Шаг резьбы	Срыв резьбы в отверстии
Тип головки	Невозможность затяжки нужным инструментом
Длина стержня	Недостаточный заход резьбы или выступающий конец

Алгоритм замены:

Очистите резьбу в отверстии метчиком и продуйте сжатым воздухом
Сравните новый болт с оригиналом по всем параметрам, включая угол конуса и маркировку
Нанесите на резьбу фиксирующий состав (Локтайт) или моторное масло согласно спецификации
Затягивайте крест-накрест с динамометрическим ключом, соблюдая момент затяжки

Используйте оригинальные шайбы и стопорные кольца – их замена приводит к перераспределению нагрузки. После монтажа проверьте отсутствие люфта контрольным поворотом гайки. Для вибрационных нагрузок обязательны контрящие элементы: гроверные шайбы, корончатые гайки или шплинты.

Комбинированные крепежи (болт+шпилька): специфика работы

Комбинированные крепежи, объединяющие болт и шпильку в единую деталь, применяются при монтаже оборудования, требующего частой разборки с одной стороны и стационарного крепления с другой. Шпилька жестко фиксируется в базовой детали (например, корпусе станка или фундаменте), а болтовая часть обеспечивает оперативное соединение/разъединение навесного элемента (кожуха, панели).

Ключевое отличие от стандартных болтов – направление откручивания определяется конструкцией узла: болтовая часть ослабляется против часовой стрелки (стандартная правая резьба), тогда как шпилька при монтаже ввинчивается в основу по часовой стрелке и в дальнейшем не демонтируется без крайней необходимости. Нарушение этого принципа ведет к проворачиванию шпильки и разрушению соединения.

Правила монтажа и демонтажа

Для корректной работы комбинированного крепежа соблюдайте последовательность:

Установка шпильки: Вкрутите шпильку в базовую деталь до упора по часовой стрелке с контролем момента затяжки (ключом под грани у основания).
Фиксация ответной детали: Наденьте соединяемый элемент на шпильку, установите шайбу/гровер.
Затяжка болта: Наверните гайку или головку болта по часовой стрелке до требуемого усилия.
Демонтаж: Откручивайте только болтовую часть (против часовой стрелки), избегая вращения шпильки.

Риски при нарушении технологии:

Проворачивание шпильки при откручивании болта из-за недостаточной затяжки или коррозии.
Срыв резьбы в базовой детали при попытке выкрутить шпильку вместе с болтом.
Деформация посадочного места шпильки при превышении момента затяжки.

Операция	Направление вращения	Инструмент
Монтаж шпильки	По часовой стрелке	Ключ на грани шпильки
Затяжка болта/гайки	По часовой стрелке	Гаечный ключ/головка
Демонтаж болта/гайки	Против часовой стрелки	Гаечный ключ/головка

Диагностика сорванной резы по характеру вращения

При подозрении на срыв резьбы критически важно проанализировать поведение болта во время вращения. Если при откручивании крепеж проворачивается с характерным «пустым» ходом без ощутимого сопротивления, но не выходит из посадочного места – это явный признак поврежденной внутренней резьбы в гнезде. Аналогично, если болт вращается с металлическим скрежетом или рывками, но не развинчивается, вероятно, сорваны первые витки ответной резьбы.

При затягивании сорванный крепеж демонстрирует ложное ощущение затяжки: ключ фиксируется в положении «закручено», но приложенное усилие резко падает после нескольких оборотов. Визуальным подтверждением служит свободное проворачивание болта пальцами после снятия нагрузки. В тяжелых случаях крепеж вовсе не фиксируется, прокручиваясь на месте с глухим стуком.

Ключевые индикаторы повреждения

Холостой проворот – болт вращается без прогрессирующего выхода из отверстия
Неравномерное усилие – чередование тугого хода и внезапного «провала»
Отсутствие зацепления – возможность ручного прокручивания после попытки затяжки
Тактильные аномалии – вибрация или скрежет вместо плавного вращения

Тип повреждения	При вращении против часовой стрелки (откручивание)	При вращении по часовой стрелке (закручивание)
Сорвана внешняя резьба болта	Болт выкручивается с металлической стружкой на стержне	Не фиксируется, свободно проворачивается после контакта с гнездом
Сорвана внутренняя резьба гнезда	Болт проворачивается на месте без выхода наружу	Создает иллюзию затяжки, затем резко теряет усилие

Экстренные меры при заклинивании крепежа

При невозможности открутить заклинивший болт немедленно прекратите приложение грубой силы – это гарантированно повредит грани или инструмент. Убедитесь в правильности направления усилия: большинство болтов откручивается против часовой стрелки, но существуют исключения (левая резьба, крепеж на движущихся частях).

Очистите соединение металлической щеткой от грязи и рыхлой ржавчины, обеспечьте доступ к граням. Используйте только исправные ключи с полным контактом с головкой болта, исключив срыв шлицов. Применение удлинителей рычага допустимо лишь после подготовки соединения.

Практические методы устранения заклинивания

Проникающая смазка:
- Обильно нанесите составы типа WD-40, "жидкий ключ" или керосин
- Выждите 15-60 минут для проникновения в микротрещины
- Легко постучите молотком по головке болта для создания вибраций
- Повторите цикл 2-3 раза перед попыткой откручивания
Контролируемый нагрев:
Нагрейте гайку/головку газовой горелкой до появления первых признаков покраснения (не для легкоплавких сплавов!). Резкое тепловое расширение разрушает окислы. После остывания (1-2 минуты) попробуйте открутить болт.
Ударное воздействие:
- Используйте ударную отвертку с поворотом при ударе молотком
- Для гаек: примените зубило под углом 60° к грани, нанося удары по касательной
- Альтернатива – ударный гайковерт с инерционным механизмом

Ситуация	Экстренное решение	Риски
Сорванные шлицы	Накладные ключи-трансформеры, экстракторы "с ударом"	Разрушение головки болта
Резьбовое "сваривание"	Попеременное закручивание/откручивание с раскачкой	Обрыв шпильки
Глубокая коррозия	Высверливание центра болта сверлом на 2/3 диаметра стержня	Повреждение резьбы отверстия

При критическом заклинивании рассмотрите химическое растворение крепежа кислотами (ортофосфорная, азотная) с последующей промывкой. Для ответственных соединений предпочтительна профессиональная электроэрозионная обработка.

Финишная проверка надежности соединения

После завершения затяжки болта проведите визуальный осмотр: убедитесь в отсутствии перекосов, деформации деталей или срыва резьбы. Проверьте, плотно ли прилегает головка крепежа к поверхности, а шайба (при её наличии) не проворачивается под нагрузкой.

Используйте динамометрический ключ для контрольного замера момента затяжки, сравнивая показания с нормативами для данного соединения. Особое внимание уделите ответственным узлам (подвеска, силовые элементы), где недотяг или перетяг критичен.

Ключевые этапы тестирования

Контроль стабильности: приложите кратковременную нагрузку в рабочем направлении, отслеживая смещение деталей
Акустическая диагностика: простучите соединение молотком – глухой звук указывает на плотный контакт, дребезжащий сигнализирует о люфте
Маркировочный метод: нанесите метки краской на болт и гайку, через 2-3 рабочих цикла проверьте смещение линий

Критерий	Норма	Отклонение
Угол доворота	≤5° после финальной затяжки	Требуется переустановка
Температура узла	Не выше +60°C при работе	Риск тепловой деформации

Для динамических нагрузок выполните циклическое тестирование: 3-5 циклов «нагрузка-разгрузка» с замерами момента ослабления. Падение усилия более чем на 15% требует повторной затяжки с заменой элементов при необходимости.

Фиксируйте результаты проверки в журнале, отмечая тип крепежа, величину момента и выявленные аномалии. Это создает базу для прогнозирования ресурса соединения и планирования обслуживания.

Список источников

Понимание принципов работы резьбовых соединений, в частности направления вращения для затяжки и ослабления, является фундаментальным для обеспечения надежности креплений в технике, строительстве и быту. Эта статья опирается на проверенные источники, охватывающие как теоретические основы, так и практические аспекты работы с болтами, гайками и другими крепежными элементами.

При подборе материалов для статьи были использованы авторитетные справочные издания по машиностроению и крепежу, официальные стандарты, специализированные технические ресурсы и практические руководства, гарантирующие точность представленной информации о направлении откручивания болтов стандартной и обратной резьбы.

Учебники и справочники по деталям машин и основам машиностроения (Классические труды, подробно описывающие типы резьб, их геометрию и принципы действия).
Технические руководства по ремонту и обслуживанию автомобилей, станков, бытовой техники (Практические инструкции, где четко указывается направление вращения для конкретных узлов).
Государственные стандарты (ГОСТ) на крепежные изделия (Официальная документация, регламентирующая параметры резьбы, включая направление).
Специализированные инженерные порталы и базы знаний по механике и крепежу (Актуальные статьи, форумы, технические заметки от профессионалов).
Официальные сайты и каталоги ведущих производителей крепежа (Технические описания продукции, рекомендации по монтажу).
Практические пособия для слесарей, механиков и монтажников (Руководства, фокусирующиеся на прикладных навыках работы с инструментом и крепежом).
Видеокурсы и обучающие материалы по слесарному делу и ремонту (Наглядная демонстрация приемов откручивания различных типов болтов).
