Предохранитель бензонасоса Нива Шевроле - место, описание, замена

Статья обновлена: 18.08.2025

Отказ топливного насоса – критичная неисправность для любого автомобиля. Если двигатель Шевроле Нива внезапно перестал запускаться или глохнет при движении, первым делом проверьте целостность предохранителя бензонасоса. Этот небольшой элемент защищает дорогостоящий узел от коротких замыканий и перегрузок.

В данной статье вы найдете точное расположение плавкой вставки в монтажном блоке, ее номинальные характеристики и пошаговый алгоритм замены. Знание этой информации позволит быстро восстановить работоспособность автомобиля в полевых условиях без обращения в сервис.

Специфика электрической цепи питания топливного насоса

Электрическая цепь бензонасоса на Chevrolet Niva начинается от аккумулятора и проходит через несколько критических узлов: замок зажигания, главное реле системы управления двигателем (ЭБУ), реле бензонасоса и предохранитель номиналом 15А. Управляющий сигнал от ЭБУ активирует реле насоса только на 2-3 секунды при включении зажигания, после чего продолжает работу при успешном запуске двигателя.

Силовой кабель (толстое сечение 1.5-2.5 мм²) после предохранителя идет через моторный отсек к топливному модулю в баке. Важной особенностью является наличие контактной группы в лючке бензобака под задним сиденьем – это частый источник проблем из-за окисления или нарушения плотности соединения. Масса цепи замыкается через кузов автомобиля в районе левой задней стойки.

Ключевые компоненты цепи

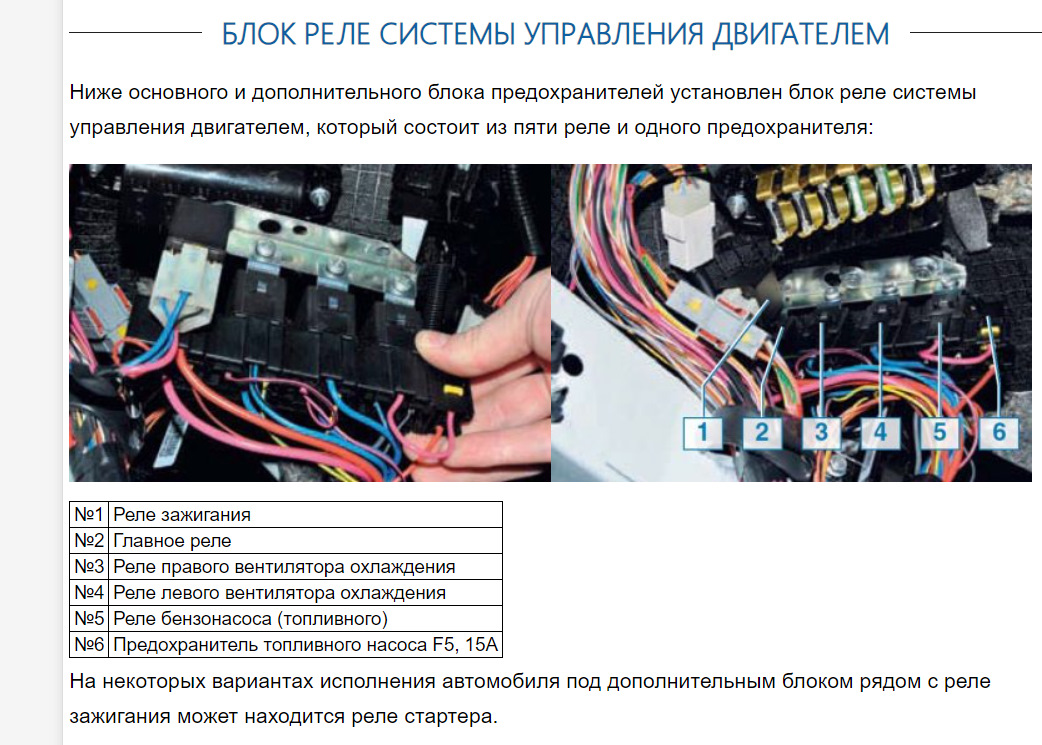

Реле бензонасоса: расположено в монтажном блоке реле под капотом (позиция R3 или R4 в зависимости от года выпуска)
Разъемы-соединители: 6-контактный колодка у топливного бака, 4-контактный у ЭБУ
Датчик уровня топлива: интегрирован в цепь питания насоса

Тип неисправности	Влияние на работу насоса	Точки диагностики
Обрыв провода массы	Полное отключение насоса	Контактная площадка под левым задним крылом
Коррозия в разъемах	Прерывистая работа, рывки при разгоне	Колодка у топливного бака, клеммы АКБ
Деградация реле	Отсутствие запуска насоса при включении зажигания	Щелчок реле при повороте ключа

При диагностике обязательна проверка напряжения на клеммах насоса: в момент запуска оно должно быть не ниже 11.5В. Падение ниже 10В указывает на проблемы в цепи – окисленные контакты, поврежденную проводку или неисправное реле. Особое внимание уделите фишке ЭБУ: контакты 18 (управление реле) и 43 (масса) критичны для работы системы.

Расположение салонного блока предохранителей

Салонный блок предохранителей на Ниве Шевроле находится в нижней части передней панели со стороны водителя. Он закреплен под приборной панелью слева от рулевой колонки, в районе левого колена водителя.

Для доступа к предохранителям необходимо нажать пальцами на две боковые защелки крышки блока и потянуть ее на себя. Крышка легко снимается, открывая доступ к установленным внутри предохранителям и реле.

Идентификация предохранителя бензонасоса

В салонном блоке предохранитель бензонасоса расположен в позиции F3 (номинал 15 А). Для точного определения:

Снимите крышку блока
Изучите схему на ее внутренней стороне
Найдите обозначение "Топливный насос" или номер F3

Элемент	Позиция	Номинал
Предохранитель бензонасоса	F3	15 А
Предохранитель ЭБУ двигателя	F6	15 А

Важно: перед заменой всегда сверяйтесь со схемой на крышке – расположение может незначительно отличаться в зависимости от года выпуска автомобиля.

Как открыть крышку блока предохранителей в Ниве Шевроле

Крышка блока предохранителей расположена в салоне автомобиля со стороны водителя. Для доступа к ней необходимо найти пластиковый короб прямоугольной формы, установленный в нижней части торпедо слева от рулевой колонки.

Обратите внимание: на крышке обычно изображена схема с обозначением защитных элементов. Перед открытием убедитесь, что зажигание автомобиля выключено, а ключи извлечены из замка.

Пошаговая инструкция по открытию

Сядьте на водительское сиденье и сместитесь влево для лучшего обзора
Нащупайте пальцами выемку на верхней кромке крышки (ближе к торпедо)
Потяните крышку на себя и немного вниз до характерного щелчка
Извлеките крышку полностью, избегая резких движений

Важно: при демонтаже не прилагайте чрезмерных усилий – фиксаторы пластиковые и могут сломаться. Если крышка не поддается, проверьте наличие скрытых защелок по бокам корпуса.

Расположение креплений

Тип фиксатора	Количество	Расположение
Верхние защелки	2 шт	По краям верхней панели
Нижние направляющие	2 шт	В пазах нижней части корпуса

После снятия крышки положите её внутренней стороной вверх – на обратной поверхности часто нанесена схема расположения предохранителей. Для установки на место совместите нижние направляющие с пазами блока и надавите на верхнюю часть до защелкивания.

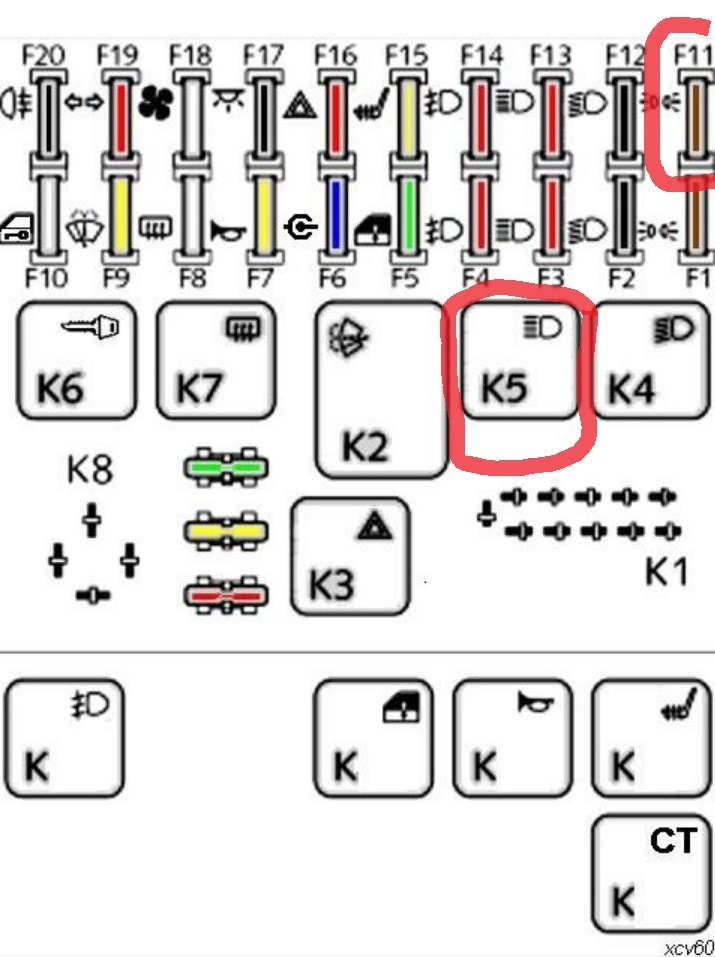

Схема распиновки предохранителей на внутренней стороне крышки

После снятия пластиковой крышки салонного блока предохранителей (расположена под рулевой колонкой) на её внутренней поверхности вы обнаружите схему распиновки. Эта схема содержит графическое изображение расположения всех предохранителей и реле с указанием их номеров и защищаемых цепей.

На схеме каждый элемент обозначен цифровым индексом (например, F1, F2, R1) и сопровождается текстовым описанием на русском языке. Для идентификации предохранителя бензонасоса ищите метки: «Топливный насос», «Бензонасос» или «Fuel Pump». Обычно он соответствует предохранителю F3 (15А), но точное положение зависит от года выпуска автомобиля.

Пример обозначений на схеме

Номер	Ток, А	Защищаемая цепь
F1	10	Противотуманные фары (задние)
F2	10	Левые фары (ближний свет)
F3	15	Топливный насос
F4	15	Вентилятор радиатора
R1	-	Реле топливного насоса

Важно: перед заменой всегда сверяйтесь со схемой на вашей крышке, так как компоновка может отличаться в зависимости от модификации и года производства Нива Шевроле. Повреждённый предохранитель бензонасоса визуально определяется по разорванной плавкой перемычке внутри прозрачного корпуса.

Идентификация предохранителя бензонасоса по схеме

Для точного определения предохранителя бензонасоса на Ниве Шевроле необходимо обратиться к электросхеме конкретной модели и года выпуска. Расположение элементов может отличаться в зависимости от модификации автомобиля.

Найдите раздел "Система питания двигателя" или "Топливный насос" в мануале или на схеме. Искомый предохранитель обычно обозначен символом F с цифровым индексом и подписью "Топливный насос" или "Fuel pump".

Ключевые параметры для поиска:

Номинал: 15А (реже 10А или 20А)
Цвет корпуса: Синий (стандарт для 15А)
Условное обозначение: F3 или F6 в монтажном блоке

Модель	Типовое расположение	Номер слота
Niva 1.7L (до 2009)	Центральный блок (рулевая колонка)	F3
Niva 1.8L (после 2010)	Дополнительный блок (левая панель)	F6

Проверьте соответствие маркировки на крышке блока предохранителей со схемой в руководстве. При отсутствии документации используйте тестер: включите зажигание и прозвоните цепи предохранителей, подключенных к разъему бензонасоса.

Номинал предохранителя для топливного насоса

На автомобилях Нива Шевроле предохранитель топливного насоса имеет стандартный номинал 15 Ампер. Этот параметр критичен для корректной защиты цепи питания бензонасоса от перегрузок и коротких замыканий.

Использование предохранителя с несоответствующим номиналом (например, 10А или 20А) может привести к двум основным проблемам: преждевременному перегоранию элемента при штатной нагрузке либо отсутствию защиты при скачках напряжения, что чревато выходом из строя самого насоса.

Ключевые характеристики

Тип корпуса: Стандартный мини-ножевой (ATO / MINI)
Цветовая маркировка: Синий (соответствует 15А)
Расположение в блоке: Позиция F13 в монтажном блоке салона

Параметр	Значение
Модели авто	Нива Шевроле (все поколения)
Напряжение цепи	12 В
Альтернативные обозначения	EFI, Fuel Pump

Необходимые инструменты для безопасного извлечения предохранителя

Перед началом работ убедитесь в наличии всех требуемых инструментов. Это исключит риски повреждения элементов блока предохранителей и обеспечит вашу безопасность при контакте с электрооборудованием автомобиля.

Каждый инструмент выполняет конкретную задачу: от доступа к блоку до точного извлечения предохранителя. Использование неподходящих приспособлений может привести к поломке гнезда или короткому замыканию.

Основной набор инструментов

Отвертка с крестообразным шлицем – для демонтажа пластиковых панелей салона, скрывающих блок предохранителей.
Специальный пинцет для предохранителей (пластиковый или металлический с изолированными ручками) – гарантирует аккуратное извлечение без деформации контактов.
Перчатки диэлектрические – защитят от случайного поражения током при работе с электроцепями.
Фонарик – обеспечит четкую видимость маркировки и расположения предохранителей в затемненных зонах.

Дополнительные приспособления

Мультиметр	Для проверки целостности извлеченного предохранителя (режим прозвонки).
Увеличительное стекло	Пригодится для чтения мелкой маркировки на корпусе предохранителя.
Пластиковый контейнер	Чтобы временно хранить мелкие детали (винты, заглушки).

Важно: Никогда не используйте металлические инструменты (отвертки, плоскогубцы) для извлечения предохранителя напрямую – это может вызвать замыкание соседних контактов.

Предварительное отключение зажигания перед работами

Перед любыми манипуляциями с электрооборудованием автомобиля, включая замену предохранителя бензонасоса на Ниве Шевроле, критически важно обесточить систему зажигания. Это предотвращает риск короткого замыкания, случайного запуска двигателя или повреждения электронных компонентов при случайном контакте с клеммами во время работ.

Отключение зажигания гарантирует отсутствие напряжения в цепи бензонасоса. Если пренебречь этим шагом, даже при выключенном двигателе некоторые цепи могут оставаться под напряжением, что создает опасность поражения током или выхода из строя контроллера ЭСУД при ошибочном замыкании контактов.

Порядок безопасного отключения

Выполните следующие действия последовательно:

Заглушите двигатель и выньте ключ из замка зажигания.
Откройте капот и отсоедините отрицательную клемму (-) с аккумуляторной батареи. Используйте ключ на 10 мм для ослабления крепления.
Изолируйте отсоединенную клемму, отведя ее в сторону от аккумулятора (например, фиксацией пластиковым хомутом).
Убедитесь, что двери и окна закрыты – после снятия клеммы может сработать центральный замок.

Важно: Не ограничивайтесь только поворотом ключа в положение «LOCK» – физическое отключение АКБ является обязательным этапом. Работы с блоком предохранителей проводите только после подтверждения отсутствия контакта клеммы с «массой».

Правила использования съёмника предохранителей

Съёмник предохранителей – специальный пластиковый инструмент, обычно расположенный в основном блоке предохранителей или крепящийся к его крышке. Он предназначен для безопасного извлечения миниатюрных предохранителей типа "ножевого" дизайна без риска повреждения контактов или корпуса.

Использование подручных металлических инструментов (плоскогубцев, отвёрток) категорически запрещено – это может вызвать короткое замыкание, повредить гнёзда или деформировать токоведущие элементы. Съёмник обеспечивает точный захват и равномерное усилие при демонтаже.

Пошаговые правила эксплуатации

Подготовка:
- Убедитесь, что зажигание автомобиля полностью выключено
- Наденьте сухие перчатки для защиты от статического электричества
Позиционирование:
- Возьмите съёмник за удлинённую рукоятку
- Разведите пластиковые губки инструмента, нажав на фиксатор (если предусмотрено)
Захват предохранителя:
- Плотно обхватите губками корпус предохранителя с двух противоположных сторон
- Убедитесь, что фиксаторы полностью зашли под "плечики" предохранителя
Извлечение:
- Плавно потяните инструмент строго перпендикулярно плоскости блока
- Избегайте перекосов и рывковых движений
- При сопротивлении – проверьте полноту зацепления губок
Обращение после демонтажа:
- Не бросайте извлечённый предохранитель на металлические поверхности
- Поместите его на чистую диэлектрическую поверхность (резина, картон)
Осмотр инструмента:
- После использования проверьте целостность пластиковых губок
- Убедитесь в отсутствии трещин или деформации захватов

Ошибка	Последствие	Правильное действие
Захват за одну сторону	Поломка контакта, деформация гнезда	Симметричный обхват с двух сторон
Применение силы под углом	Повреждение посадочного места	Вытягивание строго вертикально
Использование мокрыми руками	Риск короткого замыкания	Обязательное осушение рук

Как визуально определить перегоревший предохранитель

Для проверки состояния предохранителя извлеките его из блока с помощью специальных пластиковых щипцов, расположенных на крышке монтажного блока или в гнезде резервных предохранителей. Удерживайте элемент на свету или под яркой лампой, внимательно осматривая его корпус.

Исправный предохранитель сохраняет целостность металлической плавкой перемычки между контактами – она выглядит как тонкая непрерывная проволока или полоска. Цвет корпуса должен соответствовать номиналу тока (например, красный – 10А, синий – 15А), без потемнений или деформаций.

Признаки перегорания

О неисправности свидетельствуют:

Разрыв перемычки – видимое повреждение проводящего элемента в центре корпуса.
Обугливание или потемнение – черные пятна, нагар или оплавление пластика.
Металлические брызги – мелкие частицы расплавленного металла на внутренних стенках.
Деформация – вздутие или изменение геометрии корпуса.

Важно: даже при отсутствии явных повреждений, если насос не работает, проверьте тестером целостность перемычки – микротрещины не всегда видны визуально. Сверяйте номинал предохранителя с маркировкой на крышке блока (F3 15A для бензонасоса Niva Chevrolet).

Тестирование мультиметром до замены компонента

Перед заменой бензонасоса критически важно проверить целостность цепи питания мультиметром. Это исключит ложную диагностику и ненужные затраты. Основные проверяемые точки: предохранитель F3 (15А), реле бензонасоса (K2), напряжение на разъеме насоса и "масса".

Используйте мультиметр в режимах прозвонки (Ω) и измерения постоянного напряжения (DCV 20V). Работы проводите при включенном зажигании (кроме проверки целостности предохранителя). Отсоединяйте разъемы только при выключенном зажигании во избежание короткого замыкания.

Порядок диагностики электрической цепи

Проверка предохранителя F3
- Извлеките предохранитель из гнезда F3 монтажного блока
- Переключите мультиметр в режим прозвонки (Ω)
- Приложите щупы к металлическим контактам предохранителя
- Исправный элемент покажет ~0 Ом (звуковой сигнал)
Проверка реле бензонасоса (K2)
- Снимите реле K2 с посадочного места
- Прозвоните контакты 30 и 87: сопротивление должно быть ∞ Ом
- Подайте 12В на контакты 85 (-) и 86 (+) реле
- При срабатывании реле контакты 30-87 должны замкнуться (~0 Ом)
Замер напряжения на разъеме насоса
- Отсоедините разъем питания бензонасоса (под задним сиденьем)
- Включите зажигание (без запуска двигателя)
- Установите мультиметр в режим DCV (20V)
- Черный щуп на массу кузова, красный - на клемму питания разъема (розовый провод)
- Норма: +12В в течение 2-3 секунд после включения зажигания
Проверка цепи "массы"
- Один щуп мультиметра (режим Ω) на черный провод разъема насоса
- Второй щуп - на чистую металлическую часть кузова
- Корректное значение: 0-0.5 Ом (звуковая прозвонка)

Контрольная точка	Режим тестера	Нормальное значение
Предохранитель F3	Прозвонка (Ω)	0 Ом (короткое замыкание)
Реле K2 (катушка)	Прозвонка (Ω)	70-90 Ом
Реле K2 (контакты 30-87)	Подача 12В + прозвонка	0 Ом при активации
Разъем насоса (+12В)	Напряжение (DCV)	12±0.5В
Цепь массы насоса	Сопротивление (Ω)	≤0.5 Ом

Если на разъеме бензонасоса отсутствует +12В при исправных предохранителе и реле, проверьте целостность провода от реле к насосу. При нормальных показателях мультиметра во всех точках и отсутствии работы насоса - причина в механической неисправности бензонасоса.

Критерии выбора нового предохранителя нужного типа

Основным и абсолютно критичным критерием является соответствие номинальному току. Требуемое значение указано на крышке блока предохранителей Нива Шевроле, в руководстве по эксплуатации или на самом перегоревшем предохранителе (если маркировка читаема). Никогда не устанавливайте предохранитель с большим номиналом тока, чем указано – это прямая угроза возгорания электропроводки. Установка предохранителя с меньшим номиналом приведет к его немедленному перегоранию после включения зажигания.

Второй ключевой параметр – тип корпуса и размер. Для цепи бензонасоса Нива Шевроле используются стандартные плоские ножевые предохранители (также известные как ATC, ATO или Blade). Убедитесь, что новый предохранитель имеет идентичные габариты и форму контактов (ножей) для надежного контакта в гнезде блока. Наиболее распространены предохранители стандартного размера, но в некоторых модификациях могут применяться миниатюрные (Mini, Low Profile).

Дополнительные важные факторы

Помимо номинала и типа корпуса, обратите внимание на следующие аспекты при выборе:

Качество изготовления: Отдавайте предпочтение предохранителям известных производителей (например, Littelfuse, Bosch, Hella, Eaton/Bussmann). Дешевые безымянные аналоги часто имеют неточный номинал и могут плавиться, не разрывая цепь вовремя.
Надежность контактов: Ножи предохранителя должны быть ровными, без коррозии, из качественного проводящего материала (часто покрыты оловом или никелем для защиты от окисления).
Температурная устойчивость: Учитывая расположение блока предохранителей в моторном отсеке (где температура может быть высокой), выбранный предохранитель должен быть рассчитан на работу в широком температурном диапазоне (обычно от -40°C до +85°C или выше).
Устойчивость к вибрации: Автомобильная среда предполагает вибрации, поэтому корпус предохранителя и соединение плавкого элемента с ножами должны быть надежными.

Категорически запрещается:

Устанавливать "жучки" (проволочки, монетки и т.п.) вместо предохранителя.
Использовать предохранители сомнительного происхождения или без четкой маркировки номинала.
Выбирать предохранитель, руководствуясь только его внешним видом, без проверки соответствия требуемому току.

Критерий	Значение для Нива Шевроле (Бензонасос)	Где посмотреть
Номинальный ток (Ампер)	Обычно 15А или 20А (ТОЧНО по маркировке авто!)	Крышка БП, Руководство, Старый предохранитель
Тип корпуса	Плоский ножевой (Blade, ATC/ATO)	Визуально, по старому предохранителю
Размер	Стандартный (реже Mini/Low Profile)	Визуально, по старому предохранителю
Качество	Известные бренды (Littelfuse, Bosch и т.д.)	Упаковка, Маркировка на корпусе

Технология установки элемента в посадочное место

После извлечения старого предохранителя и подготовки нового элемента (F20, 20А), убедитесь в отсутствии повреждений гнезда и контактов блока. Проверьте соответствие номинала нового предохранителя маркировке на корпусе или схеме в руководстве.

Возьмите предохранитель за корпус, избегая касания металлических контактов пальцами. Совместите ножки элемента с направляющими пазами в посадочном месте блока – ориентация должна строго соответствовать положению старого предохранителя.

Процесс монтажа

Аккуратно вдавите предохранитель в гнездо до характерного щелчка, используя умеренное усилие большим пальцем. Убедитесь, что корпус плотно прилегает к соседним элементам без перекосов. Контролируйте:

Параллельность корпуса плоскости блока предохранителей
Погружение ножек в контактные разъемы на всю глубину
Отсутствие видимого зазора между пластиковым фланцем и фиксатором

Подключите минусовую клемму аккумулятора и выполните тестовый запуск двигателя. Проверьте работу бензонасоса по характерному жужжанию в течение 2-3 секунд при включении зажигания.

Проверка надёжности фиксации корпуса в блоке предохранителей

Плотная посадка корпуса предохранителя бензонасоса в посадочном гнезде блока критична для бесперебойного контакта и предотвращения вибраций. Ослабление крепления приводит к окислению контактов, перегреву и нестабильной работе насоса.

После визуального осмотра блока приступите к механической проверке фиксации. Убедитесь, что аккумуляторная клемма снята для исключения короткого замыкания.

Зафиксируйте блок предохранителей одной рукой, предотвращая его смещение
Указательным и большим пальцем свободной руки обхватите корпус предохранителя бензонасоса
Плавно покачайте элемент в направлениях:
- Вверх-вниз относительно плоскости блока
- Влево-вправо параллельно контактной планке

Критерии правильной фиксации:

Отсутствие слышимого дребезжания или щелчков при покачивании
Люфт не превышает 0.5 мм по всем осям
Корпус не поднимается из гнезда при вертикальном усилии до 2 кг

При обнаружении чрезмерного люфта немедленно прекратите эксплуатацию автомобиля. Осмотрите:

Пластиковые защёлки на корпусе предохранителя – трещины или деформация
Направляющие пазы в блоке – сколы или загрязнения
Пружинные контакты гнезда – ослабление прижимного усилия

Закрытие крышки монтажного блока после операции

Перед фиксацией крышки визуально убедитесь в корректной установке всех предохранителей и реле. Проверьте отсутствие посторонних предметов внутри блока и убедитесь, что контакты элементов не смещены. Особое внимание уделите плотности посадки нового предохранителя бензонасоса в посадочное гнездо.

Аккуратно совместите крепежные выступы крышки с пазами на корпусе монтажного блока. Приложите равномерное давление по всей площади крышки до характерного щелчка фиксаторов. Проверьте герметичность прилегания по периметру – зазоры не допускаются.

Контроль после установки

Потяните крышку на себя для проверки срабатывания замков
Осмотрите места соединения на предмет перекоса
Убедитесь, что провода жгута не зажаты между корпусом и крышкой

Алгоритм проверки работоспособности бензонасоса

Перед проверкой убедитесь, что топливный фильтр чистый, а в баке достаточно бензина (минимум 5-7 литров). Проверьте состояние электропроводки и контактов на предмет коррозии или повреждений.

Подготовьте мультиметр, манометр для измерения давления топлива (диапазон 0-6 бар) и помощника. Соблюдайте технику безопасности: исключите открытый огонь, работайте в проветриваемом помещении.

Пошаговая инструкция диагностики

Проверка звука работы:
- Поверните ключ зажигания в положение "ON" (без запуска двигателя)
- Прислушайтесь к задним сиденьям – должен быть слышен короткий жужжащий звук (2-3 сек) включения насоса
- Отсутствие звука: проверьте предохранитель F4 (15A) в монтажном блоке и реле бензонасоса
Контроль давления в топливной рампе:
- Снимите декоративную крышку с двигателя, найдите штуцер топливной рампы
- Выкрутите золотник штуцера, подсоедините манометр через переходник
- Включите зажигание и зафиксируйте показания (норма: 3.8-4.0 бар)
- Запустите двигатель: давление должно сохраняться в диапазоне 3.6-3.8 бар на холостом ходу
Проверка напряжения:
- Отсоедините разъем питания бензонасоса (под задним диваном)
- Подключите мультиметр в режиме вольтметра к контактам разъема
- При включении зажигания должно быть 12В (допуск: ±0.5В)
- Нет напряжения: диагностируйте цепь от реле до насоса
Тест производительности:
- Сбросьте давление в системе (нажмите клапан штуцера через тряпку)
- Снимите топливоподающий шланг с рампы, направьте в мерную емкость
- Активируйте насос замыканием контактов реле или включением зажигания
- Нормативная производительность: ≥ 1.2 л/мин при 12В

Симптом	Возможная причина
Нет звука насоса	Перегорел предохранитель, неисправно реле, обрыв проводки
Слышен гудок, но нет давления	Забит фильтр, неисправен регулятор давления, износ насоса
Падение давления при нагрузке	Загрязненность сетки приемника, низкая производительность насоса

Диагностика при повторном срабатывании защиты

Если после замены предохранителя F22 (обычно 15А) защита срабатывает повторно при включении зажигания или запуске двигателя, это указывает на сохранение проблемы в цепи бензонасоса. Необходимо немедленно прекратить попытки запуска и провести детальную диагностику для исключения короткого замыкания.

Последовательная проверка критических точек цепи обязательна для локализации неисправности и предотвращения риска возгорания. Требуется мультиметр для измерения сопротивления и проверки целостности проводки, а также визуальный осмотр на предмет повреждений.

Этапы диагностики

Визуальный осмотр проводки:
- Проверьте жгут от блока предохранителей до топливного модуля (особенно участки возле выпускного коллектора, в зоне трения о кузов).
- Ищите оплавленную изоляцию, потертости, контакт проводов с острыми кромками или горячими деталями.
Тестирование сопротивления цепи бензонасоса:
- Отсоедините разъем топливного модуля под задним сиденьем.
- Измерьте мультиметром сопротивление между клеммой «+» насоса и массой кузова: значение ниже 0.5 Ом сигнализирует о КЗ.
Проверка самого насоса:
- Отсоедините разъем насоса от проводки автомобиля.
- Измерьте сопротивление между его силовыми клеммами: близкое к нулю (0.1–0.5 Ом) подтверждает внутреннее замыкание обмотки.
Диагностика реле бензонасоса:
- Извлеките реле (обычно K2 в монтажном блоке) и осмотрите контакты на предмет спекания или коррозии.
- Подайте +12В на управляющие контакты реле – исправное должно издавать четкий щелчок.

Симптом	Возможная причина	Метод проверки
Предохранитель плавится сразу при включении зажигания	Короткое замыкание в цепи «+» до насоса, заклинившее реле	Проверка сопротивления цепи при отключенном реле и насосе
Предохранитель перегорает при запуске двигателя	Внутреннее КЗ бензонасоса, повреждение жгута в зоне вибрации	Замер сопротивления насоса, осмотр проводов на подвижных участках
Периодическое срабатывание защиты	Перетирание изоляции провода с периодическим контактом на массу, коррозия в разъемах	Деформация жгута вручную при включенном зажигании для поиска замыкания

Важно: Если КЗ не обнаружено в проводке и насосе, проверьте цепь управления реле (ЭБУ, датчики) – хотя это реже вызывает перегорание предохранителя. При отсутствии опыта диагностики обратитесь к автоэлектрику – ошибки могут повредить электронные модули.

Типичные причины частого перегорания предохранителя бензонасоса на Ниве Шевроле

Короткое замыкание в электропроводке бензонасоса – основная причина повторных перегораний предохранителя. Повреждение изоляции проводов, их перетирание о кузовные элементы или двигатель, окисление контактов ведут к прямому контакту "+" с "массой". Это создает ток, многократно превышающий номинал предохранителя, вызывая его мгновенное разрушение.

Неисправность самого топливного насоса также провоцирует перегрузку цепи. Износ щеток электродвигателя, заклинивание якоря или загрязнение коллектора увеличивают потребляемый ток. Механическое сопротивление вращению из-за засора фильтра грубой очистки или загустевшего топлива в баке заставляет насос работать с перегрузкой, что выводит из строя защитный элемент.

Другие распространенные источники проблемы:

Некорректная установка насоса: Деформация топливного модуля при монтаже, пережатие или неправильное подключение разъемов.
Пробой изоляции на "массу": Замыкание плюсового провода насоса на кузов через поврежденную гофру, коррозию в фишке или нарушение целостности изоляции у разъема бензобака.
Несоответствие номинала предохранителя: Установка элемента с меньшим током защиты (например, 15А вместо требуемых 20А для 1.8L).
Проблемы с реле бензонасоса: Залипание контактов реле или его перегрев из-за плохого контакта в колодке.
Коррозия контактов: Окисление клемм в монтажном блоке, колодке реле или разъеме насоса, создающее локальные перегревы.

Признак сопутствующей неисправности	Возможная причина
Звук гудящего насоса меняет тональность	Механическое сопротивление вращению (засор, загустевшее топливо)
Запах горелой изоляции у бака	Перегрев проводки или самого насоса
Потемнение или оплавление пластика реле/фишки	Критическое сопротивление в контактных группах

Осмотр проводки и контактов при постоянных неисправностях

При повторяющихся отказах бензонасоса, даже после замены предохранителя, тщательно исследуйте цепь питания на предмет скрытых повреждений. Переломы жил, нарушение изоляции или коррозия контактов часто проявляются только при вибрации или нагреве двигателя, что усложняет диагностику.

Особое внимание уделите участкам возле подвижных элементов кузова (петли дверей) и точкам крепления жгутов к кузову. Механическое перетирание проводов о металлические кромки – распространённая причина периодических замыканий и обрывов.

Ключевые точки для проверки

Колодка подключения бензонасоса (под лючком заднего сиденья):
- Извлеките разъём, проверьте окисление, оплавление или деформацию клемм
- Убедитесь в плотной фиксации контактов и отсутствии следов влаги
Реле бензонасоса (в монтажном блоке салона):
- Снимите реле K2, осмотрите посадочные гнёзда на предмет подгорания или разболтанности
- Проверьте надёжность контакта «массы» реле (контакт 85)
Цепь массы:
- Найдите точку заземления топливного модуля (кузов под задним диваном)
- Зачистите контактную площадку от ржавчины и обеспечьте плотный прижим провода

Узел	Типовая неисправность	Метод проверки
Проводка вдоль порогов	Обрыв жил из-за коррозии	Замер сопротивления при изгибе жгута
Разъём ЭБУ	Неплотное соединение	Визуальный осмотр контактов X1 (пин 50)
Датчик коленвала	Короткое замыкание	Проверка изоляции проводов возле шкива

Используйте мультиметр для замера напряжения на контактах колодки бензонасоса при включении зажигания. Стабильные 12В должны появляться на 2-3 секунды. Отсутствие напряжения при исправном реле укажет на обрыв в цепи от монтажного блока к насосу.

Профилактика проблем с электроцепью бензонасоса

Регулярно осматривайте разъемы и провода цепи бензонасоса на предмет механических повреждений: трещин в изоляции, переломов жил, следов перетирания о кузовные элементы. Особое внимание уделите участкам возле гофры топливного модуля и в зоне прохождения через кузовные отверстия, где риск повреждения максимален.

Проверяйте надежность фиксации электрических контактов в колодках насоса и реле. При каждом ТО (или минимум раз в год) очищайте контакты от окислов и дорожной грязи с помощью специального спрея-очистителя электроцепей. Избегайте применения абразивных материалов или агрессивных жидкостей.

Ключевые профилактические меры

Защита контактов: После чистки наносите диэлектрическую смазку на разъемы бензонасоса и реле для предотвращения окисления и коррозии.
Контроль реле и предохранителя: Раз в 2 года заменяйте реле бензонасоса (даже при отсутствии сбоев), так как износ контактов снижает эффективность работы. Визуально проверяйте предохранитель F15 (15А) на предмет оплавления или потемнения.
Влагозащита: Изолируйте разъем топливного модуля от прямого попадания воды при мойке двигателя. Используйте термоусадку или дополнительный защитный кожух на критичных участках проводки.

Элемент цепи	Периодичность контроля	Действие
Проводка	Каждое ТО	Визуальный осмотр на повреждения, проверка фиксации
Контактные группы	Раз в год	Чистка + обработка смазкой
Реле бензонасоса	Раз в 2 года	Профилактическая замена

Важно: При установке нештатного оборудования (сигнализация, доп. освещение) подключайте питание только через отдельный предохранитель, исключая перегрузку штатной цепи насоса. Используйте медные провода с сечением не менее 1.5 мм² для любых доработок.

Опасные последствия установки нештатных предохранителей

Использование предохранителей с неподходящими параметрами (завышенным номиналом тока, самодельных элементов или "жучков") нарушает расчетную защиту цепи питания бензонасоса. Такие компоненты не способны своевременно разорвать цепь при перегрузках, переводя локальную неисправность в критическую фазу с неконтролируемым тепловыделением.

В случае с топливной системой Нивы Шевроле риски многократно возрастают из-за близости легковоспламеняющихся веществ и дорогостоящих электронных компонентов. Несоответствие времени срабатывания защиты проектным значениям провоцирует каскадный выход из строя смежных узлов, а в крайних случаях – необратимые повреждения.

Возгорание проводки и топлива: Плавление изоляции при перегрузке из-за несрабатывания защиты с последующим воспламенением паров бензина в районе топливного модуля.
Разрушение бензонасоса: Перегрев и заклинивание электродвигателя насоса из-за продолжительной работы в аварийном режиме с превышением тока.
Повреждение контроллера ЭСУД: Проникновение сверхтоков в цепь управления через реле насоса, вызывающее пробой микросхем блока управления двигателем.
Деформация топливного модуля: Перегрев пластикового корпуса модуля с нарушением герметичности и утечкой топлива в бак.
Короткое замыкание в бортовой сети: Распространение аварии на смежные цепи (датчики, фары, АКБ) из-за отсутствия локализации неисправности.
