Предохранители Audi 100 C4 - Подробное руководство

Статья обновлена: 18.08.2025

Электрические цепи вашего Audi 100 C4 (C4) защищены предохранителями – ключевыми элементами для безопасной и бесперебойной работы всех систем автомобиля.

Знание расположения блоков предохранителей, назначения каждого элемента и правил их замены критически важно для самостоятельного устранения неисправностей и предотвращения серьезных повреждений электропроводки.

Это руководство предоставит полную информацию о предохранителях и реле в Audi 100 C4, включая схемы и практические рекомендации по обслуживанию.

Расположение монтажного блока в салоне

На автомобилях Audi 100 С4 (тип С4, 1991-1994 гг.) основной монтажный блок с предохранителями и реле находится в салоне. Он обеспечивает защиту электрических цепей систем управления, освещения, комфорта и других критичных компонентов.

Блок расположен в нижней части торпедо со стороны водителя, непосредственно над педальным узлом. Для доступа необходимо опустить голову в область ног водительского сиденья и посмотреть вверх – блок закреплен на металлическом кронштейне за декоративной панелью.

Процедура доступа к блоку

1. Отключите зажигание и снимите ключ из замка.
2. Сдвиньте сиденье водителя максимально назад для удобства.
3. Найдите пластиковую защитную панель прямоугольной формы над педалями (примерно 20х15 см).
4. Открутите два крепежных винта Torx T15 по бокам панели.
5. Потяните панель вниз и в сторону салона, освобождая фиксаторы.

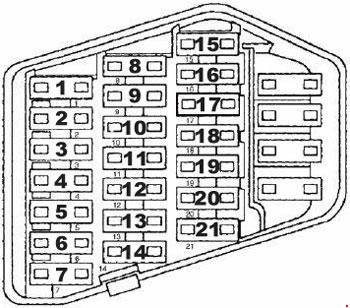

Визуальное описание блока: После снятия крышки откроется черный пластиковый корпус с рядами предохранителей (стандартные мини-предохранители) и 6-8 реле. На внутренней стороне снятой крышки или на корпусе блока находится схема с обозначением цепей.

Элемент	Количество	Особенности
Предохранители	~30 шт	Номиналы от 5А до 30А, цветовая маркировка
Реле	6-8 шт	Преимущественно серые/черные корпуса
Клеммы	2 шт	Для подключения спец. инструмента

Важно! Перед заменой предохранителей сверяйте номинал с маркировкой на схеме. Установка элемента с несоответствующим током может вызвать повреждение проводки.

Доступ к основному блоку предохранителей под капотом

Основной блок предохранителей в моторном отсеке Audi 100 С4 расположен на левой стороне (со стороны водителя), вблизи аккумуляторной батареи и гидроблока омывателя. Этот блок содержит предохранители и реле, отвечающие за работу важных систем двигателя, фар, вентилятора охлаждения и других мощных потребителей.

Для доступа к блоку необходимо открыть капот автомобиля и снять пластиковую крышку, которая защищает предохранители от пыли и влаги. Крышка фиксируется с помощью защелок или винтов. Перед снятием крышки рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания.

Процедура доступа

1. Отключите отрицательную клемму аккумулятора (обязательный шаг для безопасности).
2. Откройте капот и зафиксируйте его штатной подпоркой.
3. Локализуйте черный прямоугольный короб размером ~25x15 см рядом с аккумулятором.
4. Осмотрите крепление крышки:
   • Версия с защелками: нажмите на фиксаторы по бокам крышки и потяните вверх.
   • Версия с винтами: открутите крепеж крестовой отверткой.
5. Аккуратно снимите крышку, не повреждая провода и разъемы.
6. Изучите схему на внутренней стороне крышки для идентификации предохранителей.

Важно: При замене предохранителей используйте только оригинальные компоненты с указанным номиналом. Не применяйте металлические предметы для извлечения – используйте специальный пластиковый пинцет из комплекта блока.

Расшифровка символов на крышке блока предохранителей

Символы на крышке блока предохранителей Audi 100 C4 соответствуют конкретным цепям и компонентам автомобиля. Каждый значок указывает на защищаемое устройство или систему, что позволяет быстро идентифицировать назначение предохранителя или реле без схем.

Понимание этих обозначений критично при диагностике неисправностей, замене элементов или модификациях электрооборудования. Ниже приведена расшифровка наиболее распространенных символов для моделей C4 (1990-1994 гг).

Основные обозначения

Символ	Номер предохранителя/реле	Назначение
△ (треугольник с волнами)	1, 2	Дворники и омыватель лобового стекла
☀ (солнце)	5, 12	Электроподогрев заднего стекла
⏻ (круг с плюсом внутри)	10, 28	Прикуриватель
♪ (нота)	15, 23	Аудиосистема, магнитола
◍ (круг со стрелками)	7, 17	Вентилятор отопителя
! в круге	3, 29	Тормозные сигналы, стоп-огни

Дополнительные маркировки включают:

• ABS (часто с восклицательным знаком) – Антиблокировочная система тормозов
• S с волной – Противобуксовочная система (ASR)
• Схематичное изображение двигателя – Контроллер ЭСУД, датчики
• ♿ – Электропривод сидений или люка

Реле обозначаются буквой J с цифровым индексом (например, J17 – Реле топливного насоса). Для точной идентификации всегда сверяйтесь с таблицей на обратной стороне крышки вашей конкретной модели.

Инструменты для замены предохранителей

Для безопасной и корректной замены перегоревших предохранителей в Audi 100 C4 потребуется минимальный набор специализированных инструментов. Отсутствие подходящего оборудования повышает риск повреждения элементов блока или электросистемы автомобиля.

Крайне не рекомендуется использовать подручные средства (отвертки, ножи, плоскогубцы), так как они могут вызвать короткое замыкание или деформацию контактов. Все манипуляции выполняются при выключенном зажигании и отсоединенной клемме аккумулятора.

Обязательные инструменты

• Пинцет для предохранителей (пластиковый с прорезиненными губками) – базовый инструмент из комплекта автомобиля, обычно расположен в основном блоке предохранителей или крышке монтажного блока.
• Тестер-мультиметр – для проверки целостности предохранителей и диагностики цепи при повторных перегораниях.
• Фонарик с узким лучом – для точной идентификации маркировки предохранителей и поиска в труднодоступных блоках (например, под панелью приборов).

Дополнительные приспособления

1. Набор предохранителей – запасные элементы стандартных номиналов для модели (миниатюрные 5x20mm, номиналы 5A-30A).
2. Пластиковый пинцет с LED-подсветкой – альтернатива штатному инструменту для работы в темных зонах.
3. Карта расположения предохранителей – схема из руководства пользователя или технической документации для точной идентификации цепей.

Инструмент	Назначение	Особенности для Audi 100 C4
Штатный пинцет	Извлечение/установка предохранителей	Имеет прорезиненный наконечник для защиты от соскальзывания
Тонкие перчатки	Защита рук	Предотвращают окисление контактов при попадании влаги с кожи
Увеличительное стекло	Чтение маркировки	Необходимо для старых блоков с выцветшими обозначениями

Как безопасно извлечь сгоревший предохранитель пинцетом

Отключите зажигание автомобиля и выньте ключ из замка. Убедитесь, что все потребители электроэнергии (фары, магнитола, кондиционер) полностью обесточены.

Найдите блок предохранителей Ауди 100 С4. Основной блок расположен слева от рулевой колонки под пластиковой крышкой, дополнительный может находиться в багажнике или моторном отсеке. Снимите защитную крышку, отжав фиксаторы.

Порядок извлечения предохранителя

1. Визуально определите сгоревший предохранитель по разорванной плавкой нити или потемневшему окошку корпуса.
2. Используйте только пластиковый пинцет из комплекта авто (обычно закреплён в блоке предохранителей). Металлические инструменты недопустимы – они могут вызвать короткое замыкание.
3. Захватите пинцетом строго за боковые грани предохранителя, избегая контакта с металлическими контактами.
4. Потяните элемент прямо вверх без перекоса и рывков. Приложите умеренное усилие – исправные предохранители извлекаются легко.
5. Если корпус прикипел: аккуратно расшатайте элемент лёгкими вращательными движениями, но не более чем на 5° в каждую сторону.

После извлечения сразу замените предохранитель на деталь с идентичным номиналом (указан на корпусе и в схеме блока). Никогда не устанавливайте предохранители большего ампеража – это приведёт к повреждению электропроводки.

Ошибка	Последствие
Использование металлического пинцета	Короткое замыкание, оплавление контактов
Вытягивание за металлические контакты	Поломка гнёзд блока, необходимость замены колодки
Применение чрезмерной силы	Разрушение корпуса предохранителя, повреждение соседних элементов

Визуальная диагностика перегоревшего предохранителя

Для визуальной проверки предохранителей на Audi 100 C4 отключите зажигание и откройте блок предохранителей, расположенный слева под приборной панелью (основной) или в моторном отсеке (дополнительный). Снимите защитную крышку, на внутренней стороне которой обычно находится схема расположения и номиналы элементов. Используйте пинцет из набора в гнезде крышки для безопасного извлечения.

Тщательно осмотрите прозрачный корпус каждого предохранителя при ярком освещении. Поверните элемент под разными углами, чтобы выявить малозаметные повреждения. Основной акцент делайте на поиск разрыва металлической плавкой нити внутри керамического корпуса.

Ключевые признаки перегорания

• Обрыв токопроводящей нити – четко видимый зазор в металлической полоске
• Потемнение внутренних стенок – коричневые или черные пятна на керамике
• Оплавление корпуса – деформация пластика с мутными разводами
• Окисление контактов – зеленоватый или белый налет на металлических ножках

Состояние нити	Внешний вид корпуса	Диагностика
Сплошная линия	Прозрачный, без изменений	Исправен
Разрыв посередине	Потемнение вдоль нити	Перегорел
Частичное истончение	Желтые пятна у контактов	Предсбойное состояние

Проверяйте все предохранители последовательно, даже если обнаружен один сгоревший элемент. Частая причина множественных повреждений – короткое замыкание в цепи. После замены обязательно протестируйте работу системы, за которую отвечал перегоревший компонент.

Номиналы силы тока: расшифровка цветовой маркировки

Цвет корпуса предохранителя напрямую соответствует его номинальному току в амперах. Это стандартизированная система визуальной идентификации, применяемая в Audi 100 C4 для быстрого распознавания характеристик элемента защиты без необходимости поиска цифрового обозначения.

Маркировка строго регламентирована и едина для всех предохранителей стандартного типа, устанавливаемых в монтажные блоки автомобиля. Знание соответствия цвета и силы тока критически важно для корректного подбора замены и предотвращения повреждений электросистемы.

Цвет корпуса	Номинальный ток (А)
Бежевый (иногда светло-коричневый)	5
Коричневый	7.5
Красный	10
Синий	15
Желтый	20
Прозрачный/Белый	25
Зеленый	30
Оранжевый	40

Важные уточнения: Номинал всегда указывается в амперах (А). Использование предохранителя с несоответствующим цветом (а значит, и током) недопустимо – это может привести к перегреву проводки или отказу защиты цепи. Для точной идентификации всегда сверяйтесь со схемой на крышке монтажного блока.

Поиск схемы электрооборудования в руководстве пользователя

Схема электрооборудования Ауди 100 С4 расположена в отдельном разделе руководства по эксплуатации, обычно обозначенном как "Электрооборудование" или "Электросхемы". Для быстрого доступа используйте содержание в начале документа – соответствующий раздел часто имеет пометку "Схемы предохранителей" или "Расположение реле".

Обратите внимание на маркировку страниц: в углах или колонтитулах указаны номера глав и подразделов. Искомые схемы обычно сгруппированы по системам автомобиля (например, "Освещение", "Двигатель", "Комфорт") с пояснением зон ответственности каждого предохранителя.

Ключевые элементы схем

При изучении схемы идентифицируйте следующие компоненты:

• Блок предохранителей – прямоугольная область с пронумерованными слотами
• Условные обозначения – расшифровка значков реле, разъемов и точек заземления
• Цветовая маркировка проводов – буквенные коды (например, sw/ge = черно-желтый)

Элемент схемы	Описание
Цифра в квадрате	Номер предохранителя (соответствует физической маркировке на блоке)
Стрелки с буквами	Переходы на другие страницы схемы (например, "→С12" – продолжение на стр.12)

Для точной трактовки схем сверяйте легенду (условные обозначения) внизу страницы. В современных руководствах применяется стандартизированная система значков DIN 72752, где:

1. Заштрихованный прямоугольник – плавкий предохранитель
2. Пунктирный контур – реле
3. Треугольник – масса (заземление)

Проверка цепей мультиметром при частом перегорании предохранителей

Частое перегорание одного предохранителя указывает на перегрузку или короткое замыкание в защищаемой цепи. Мультиметр позволяет локализовать проблему через замеры сопротивления и напряжения. Перед проверкой обесточьте цепь, сняв предохранитель и отключив АКБ.

Основные причины: нарушение изоляции проводов (контакт с массой), неисправность потребителей (моторы, лампы) или коррозия разъемов. Исключите установку предохранителя большего номинала – это опасно!

Алгоритм диагностики

1. Подготовка мультиметра
   • Для поиска КЗ: режим измерения сопротивления (Ω)
   • Для проверки нагрузки: режим постоянного тока (A)
   • Для контроля напряжения: режим DCV (20V)
2. Поиск короткого замыкания
   • Подключите один щуп к оголенному контакту гнезда предохранителя (со стороны цепи)
   • Второй щуп – к надежной массе (кузов, минус АКБ)
   • Показания менее 5 Ом подтверждают КЗ на массу
3. Проверка потребителей
   • Отсоединяйте разъемы устройств цепи (по схеме Audi 100 C4)
   • После каждого отключения замеряйте сопротивление на массу
   • Если сопротивление пришло в норму (>100 кОм) – неисправен последний отключенный компонент
4. Проверка целостности проводки
   • Отсоедините разъемы с двух сторон проблемного участка
   • Замерьте сопротивление между концами провода: ~0 Ом – норма, ∞ – обрыв
   • Прозвоните смежные провода на перемычки (сопротивление между соседними жилами должно быть ∞)

Типовые точки проверки в Audi 100 C4:

Цепь	Критичные узлы	Методика
Фары/габариты	Блок реле за фарой, колодки фар	Замер сопротивления при включенном свете
Вентилятор печки	Регулятор скорости, мотор вентилятора	Отключить разъем мотора → проверить КЗ на массу
Прикуриватель	Гнездо, проводка под консолью	Визуальный осмотр + прозвон на КЗ

При выявлении КЗ осмотрите трассу провода: типичные проблемы – перетирание об острые кромки кузова или расплавление о выпускной коллектор. Замеряйте падение напряжения под нагрузкой: если >0.5В между концами провода – замените провод. После ремонта проверьте ток потребления цепи: превышение номинала предохранителя требует углубленной диагностики.

Тестирование реле связанных с проблемным предохранителем

После идентификации перегоревшего предохранителя проверьте реле, управляющие соответствующей цепью. Неисправное реле вызывает перегрузку, повторное срабатывание защиты или полный отказ системы. Сверьтесь с электросхемой Audi 100 C4 для точного определения связанных компонентов.

Подготовьте мультиметр и заведомо исправное реле-донор того же типа. Отключите аккумулятор перед извлечением реле из монтажного блока (расположен под торпедой со стороны водителя или в подкапотном пространстве). Учтите цветовую маркировку реле – серые, черные или голубые корпуса указывают на специфические функции.

Методика проверки реле

1. Визуальный осмотр:
   • Извлеките реле из посадочного гнезда
   • Ищите оплавления корпуса, потемнение контактов, трещины или следы перегрева
   • Проверьте состояние контактных ножек на окисление
2. Тестирование катушки:
   • Переведите мультиметр в режим измерения сопротивления (Ω)
   • Подсоедините щупы к выводам 85 и 86 (указаны на корпусе реле)
   • Нормальное сопротивление: 70-120 Ом. Отклонение более 20% требует замены
3. Проверка контактных групп:
   • Без подачи напряжения: между выводами 30 (постоянный +12V) и 87 должно быть бесконечное сопротивление
   • Подайте 12V от АКБ на контакты 85 (-) и 86 (+)
   • При срабатывании: сопротивление между 30 и 87 должно быть близко к 0 Ом

Типовые реле Audi 100 C4	Контакты (30-87)	Распространённые цепи
Реле бензонасоса (J17)	Силовые	Топливная система, форсунки
Реле очистителя фар (J39)	Силовые	Фары, омыватель
Реле стеклоочистителя (J31)	Переключаемые	Дворники, омыватель лобового стекла

При выявлении неисправности замените реле на оригинальное с идентичной маркировкой. После установки нового реле повторно проверьте цепь – если предохранитель продолжает перегорать, ищите КЗ в проводке или подключённом оборудовании.

Порядок замены предохранителя фары ближнего света

Определите точное расположение перегоревшего предохранителя в монтажном блоке. Для Audi 100 C4 предохранитель левой фары ближнего света (L) обычно находится в позиции F6, правой (R) – в позиции F7 основного блока предохранителей в салоне. Сверитесь со схемой на крышке блока или руководстве вашей модификации.

Подготовьте инструмент: плоскогубцы с изолированными ручками или пластиковый пинцет для извлечения предохранителей (часто входит в комплект блока). Обязательно используйте предохранитель с идентичным номиналом – для фар ближнего света это обычно 10А (цвет корпуса – красный). Никогда не устанавливайте предохранитель большего номинала!

Пошаговая процедура

1. Заглушите двигатель и выключите все потребители энергии (фары, зажигание).
2. Откройте крышку монтажного блока предохранителей (расположена слева в торпедо водителя).
3. Найдите целевой предохранитель (F6 для левой фары, F7 для правой) по схеме на крышке.
4. Извлеките старый предохранитель пластиковым пинцетом или плоскогубцами. Осмотрите его: перегоревшая нить подтвердит неисправность.
5. Вставьте новый предохранитель строго в тот же паз до упора. Убедитесь в плотной фиксации.
6. Проверьте работоспособность: включите зажигание и фары ближнего света. Если лампа не загорелась – повторите проверку контактов или диагностируйте лампу/электропроводку.
7. Закройте крышку блока предохранителей.

Ключевая информация	Значение
Номинал предохранителя	10А (красный корпус)
Блок предохранителей	Основной салонный блок
Позиция (левая фара)	F6
Позиция (правая фара)	F7
Критическое правило	Замена строго на идентичный номинал!

Примечание: Если предохранитель перегорает повторно сразу после замены – немедленно прекратите эксплуатацию и проведите диагностику короткого замыкания в цепи фары. Продолжение использования приведет к повреждению проводки.

Алгоритм замены предохранителя габаритных огней на Audi 100 C4

Убедитесь, что зажигание автомобиля полностью выключено, а ключ извлечён из замка. Подготовьте новый предохранитель нужного номинала (обычно 5А или 7,5А, уточните в схеме блока), пинцет и фонарик для удобства.

Локализуйте основной блок предохранителей: на Audi 100 C4 он расположен в салоне со стороны водителя, за откидной панелью в торпедо слева от рулевой колонки. Приподнимите пластиковую крышку блока, отщёлкнув фиксаторы.

1. Найдите схему предохранителей на внутренней стороне крышки блока или в руководстве. Ищите позицию с маркировкой "Standlicht", "Parking lights" или "Габариты".
2. Используйте пластиковый пинцет (расположен в гнезде на крышке блока), чтобы аккуратно извлечь неисправный предохранитель. Захватывайте его строго за прозрачный корпус.
3. Визуально проверьте извлечённый предохранитель: перегоревший элемент подтверждается разрывом металлической нити или почернением колбы.
4. Вставьте новый предохранитель идентичного номинала в освободившееся гнездо. Убедитесь, что он плотно зафиксирован контактами.
5. Включите габаритные огни для проверки работоспособности. Если свет не загорелся, перепроверьте номер гнезда и номинал предохранителя.
6. Установите крышку блока на место, защёлкнув все фиксаторы. Уберите инструменты.

Важно: При повторном перегорании предохранителя немедленно проведите диагностику электропроводки – проблема может быть в коротком замыкании. Категорически запрещается использовать "жучки" или предохранители нештатного номинала.

Решение проблем с предохранителем стоп-сигналов

Повторное перегорание предохранителя стоп-сигналов указывает на короткое замыкание в цепи. Перед заменой элемента отключите аккумулятор для предотвращения повреждений. Проверьте целостность нового предохранителя мультиметром в режиме прозвонки – отсутствие сигнала подтверждает необходимость замены.

Локализуйте участок замыкания методом исключения: начните с отключения разъёмов ламп стоп-сигналов, затем выключателя педали тормоза и дополнительного стоп-сигнала (если установлен). Подключайте компоненты последовательно после каждой проверки цепи.

Пошаговая диагностика

1. Визуальный осмотр проводки:
   • Проверьте жгут у педали тормоза – истирание об металлические кромки
   • Осмотрите провода в багажнике у лючков фар
   • Ищите оплавленную изоляцию или следы окислов
2. Тестирование выключателя тормоза:
   • Снимите контакты с клемм выключателя
   • Замкните контакты провода минусуя выключатель
   • Работа стоп-сигналов при замыкании укажет на неисправность выключателя
3. Диагностика патронов ламп:
   • Извлеките лампы, осмотрите цоколи на предмет деформации
   • Проверьте мультиметром контакты патрона – замыкание при отсутствии лампы свидетельствует о неисправности

Компонент	Признак неисправности	Проверка
Выключатель педали	Подклинивание кнопки, трещины корпуса	Замкнуть контакты отверткой
Проводка багажника	Перелом жил у петель, повреждение гофры	Замер сопротивления при сгибании проводов
Контактная группа	Окисление контактов, зеленый налет	Очистка спиртом, проверка напряжения

При обнаружении короткого замыкания временно установите предохранитель на 5А для защиты цепи. Не используйте "жучки" – это может привести к возгоранию. Для ремонта повреждённых проводов применяйте термостойкую изоленту или полную замену участка с последующей герметизацией.

Поиск и замена предохранителя указателей поворота

Предохранитель цепи указателей поворота на Audi 100 C4 отвечает за работу аварийной сигнализации и всех поворотников автомобиля. Его перегорание приводит к полному отказу световой индикации маневров и "аварийки", что делает эксплуатацию ТС небезопасной.

Расположение элемента определяется по монтажному блоку в салоне: слева под панелью приборов за пластиковой накладкой. Для точной идентификации используйте схему на обратной стороне крышки блока или таблицу соответствий в руководстве по эксплуатации. Номер предохранителя варьируется в зависимости от года выпуска и комплектации.

Пошаговый алгоритм замены

1. Заглушите двигатель и выключите зажигание.
2. Снимите пластиковую крышку монтажного блока, отщелкнув фиксаторы.
3. Используя пинцет из комплекта авто (расположен в блоке), извлеките неисправный предохранитель. Тип элемента: стандартный плоский (ATO/ATC), номинал обычно 10А.
4. Визуально проверьте нить накала внутри корпуса – перегоревший предохранитель имеет разорванный проводник или потемневшее стекло.
5. Установите новый предохранитель строго соответствущего номинала. Применение "жучков" или элементов с повышенным током недопустимо.
6. Проверьте работу поворотников и аварийной сигнализации перед установкой крышки.

Критические рекомендации:

• Всегда используйте предохранители заводского качества – дешевые аналоги часто не соответствуют заявленным параметрам.
• Если новый предохранитель мгновенно перегорает – ищите КЗ в цепи: проверьте проводку, контакты патронов ламп, реле поворотов (№1 в дополнительном блоке реле).
• Не храните запасные предохранители в монтажном блоке – это провоцирует коррозию контактов.

Типичные симптомы неисправности	Сопутствующие проверки
Полное отсутствие работы поворотников и аварийки	Контроль напряжения на гнезде предохранителя
Перегорание сразу после замены	Диагностика реле К3, целостности проводки
Работа только аварийной сигнализации	Проверка выключателя аварийки в блоке рулевой колонки

Расположение предохранителя задних противотуманных фар

Основной блок предохранителей Audi 100 C4 расположен в салоне со стороны водителя. Доступ к нему осуществляется через съемную панель в торпедо ниже рулевой колонки.

Предохранитель задних противотуманных фар находится именно в этом блоке. Для точной идентификации используйте схему на внутренней стороне крышки блока или руководство по эксплуатации.

В большинстве модификаций Audi 100 C4 (1990-1994 гг.) данный предохранитель имеет номер 19 и номинал 15 Ампер.

Пошаговая инструкция поиска

1. Откройте крышку блока предохранителей (нижняя часть торпедо слева от руля).
2. Изучите схему на внутренней стороне крышки – ищите обозначение Rear Fog Lamp или NSL (Nebelschlussleuchte).
3. Найдите предохранитель №19 во втором вертикальном ряду (считая слева направо).
4. Проверьте целостность элемента – светящаяся нить должна быть визуально неповрежденной.

Важно: При замене всегда используйте предохранитель строго соответствующего номинала (15А). Отклонения могут привести к повреждению электропроводки.

Ремонт цепи предохранителя обогрева заднего стекла

При отказе обогрева заднего стекла первичной проверкой становится диагностика цепи предохранителя. На Audi 100 C4 данный элемент расположен в основном монтажном блоке предохранителей в салоне либо дополнительном блоке в подкапотном пространстве. Точное расположение указано на крышке блока или в руководстве по эксплуатации – для модели C4 характерно размещение предохранителя S34 (15A) в салонном блоке левее рулевой колонки.

Проверка начинается с визуального осмотра предохранителя: выньте его специальными щипцами (расположены в блоке) и убедитесь в целостности металлической перемычки. Если перемычка разорвана, замените элемент на аналогичный по номиналу (15А). Даже при сохранности перемычки выполните зачистку контактов гнезда и ножек предохранителя от окислов, используя мелкую наждачную бумагу или контактный очиститель.

Поиск скрытых неисправностей

При исправном предохранителе и отсутствии питания на контактах реле обогрева (обычно K8) проверьте целостность цепи:

• Контроль напряжения – мультиметром измерьте напряжение на обоих контактах гнезда предохранителя при включенном зажигании и активированном обогреве. Отсутствие "+12В" на входном контакте указывает на обрыв до блока предохранителей.
• Тест "прозвонки" – при вынутом предохранителе проверьте сопротивление между его выходным контактом в блоке и клеммой "87" реле обогрева. Показание выше 1-2 Ом сигнализирует о коррозии или обрыве проводки.

Распространенные точки повреждения проводки:

1. Перетертый жгут в гофре между кузовом и крышкой багажника
2. Окисленные контакты в разъемах на стойках кузова
3. Короткое замыкание от поврежденной изоляции в зоне петель багажника

Параметр	Нормальное значение	Метод проверки
Сопротивление нитей обогрева	1-4 Ом (равномерно по всем полосам)	Тестер в режиме Ω
Напряжение на клеммах стекла	≥11.5В при работающем двигателе	Мультиметр в режиме V=
Ток потребления цепи	12-16А	Амперметр в разрыве цепи

Важно: После ремонта цепи обязательно протестируйте реле обогрева (K8) и таймер в блоке управления комфортом. Характерный щелчок реле при включении кнопки подтверждает его работоспособность. Если проблема сохраняется, проверьте контакты кнопки активации и датчик включения генератора.

Диагностика предохранителя системы омывателя фар

При отказе омывателей фар Audi 100 C4 первичной проверке подлежит предохранитель. Неисправность проявляется полным отсутствием работы насоса и жидкости на фарах при активации штатного переключателя.

Локализуется предохранитель в основном монтажном блоке салона. Для моделей 1990-1994 годов он обозначен как F18 (15A), у поздних версий (1994+) применяется предохранитель S18 (15A). Расположение уточняется по схеме на крышке блока или руководству.

Пошаговая процедура проверки

1. Визуальный осмотр:

• Извлеките предохранитель специальными щипцами из блока
• Осмотрите плавкую перемычку на разрыв или потемнение колбы

2. Тестирование мультиметром:

1. Переведите прибор в режим прозвонки/омметра
2. Приложите щупы к металлическим контактам предохранителя
3. Отсутствие звукового сигнала или сопротивление выше 0.5 Ом указывает на перегорание

Состояние	Признак	Действие
Перегоревший	Разорванная нить, черные следы внутри	Замена на аналогичный (15A)
Исправный	Цельная металлическая перемычка	Поиск других причин неисправности

Дополнительные проверки при исправном предохранителе:

• Насос омывателя – контроль напряжения на разъеме при активации
• Форсунки – засорение выходных отверстий
• Проводка – повреждение кабелей в районе крыльев
• Переключатель – подача сигнала на блок управления

Критические требования при замене:

Используйте предохранитель строго номиналом 15 ампер. Применение элемента большего номинала вызовет перегрев проводки. Повторное мгновенное перегорание после замены указывает на КЗ в цепи – требуется углубленная диагностика электропроводки.

Проверка предохранителя дворников лобового стекла

При отказе работы дворников лобового стекла первым диагностическим шагом должна быть проверка соответствующего предохранителя. Данная цепь защищена отдельным плавким элементом в монтажном блоке автомобиля.

Перед началом работ заглушите двигатель, выньте ключ зажигания и убедитесь, что стеклоочистители находятся в выключенном положении. Подготовьте пинцет для извлечения предохранителей и контрольную лампу или мультиметр для проверки.

Процедура диагностики

1. Определите расположение блока предохранителей: На Audi 100 C4 основной блок находится в салоне под панелью приборов со стороны водителя (левая часть торпедо).
2. Найдите нужный предохранитель: Используйте схему на крышке блока или руководство. Для дворников обычно отвечают:
   • F15 (до 1991 г.в.)
   • F7 (после 1991 г.в.)
3. Извлеките предохранитель: Специальным пинцетом (расположен в блоке) аккуратно выньте элемент. Номинал – 25А (отмечен на корпусе).
4. Проверьте целостность:
   • Визуально: Убедитесь в отсутствии разрыва металлической нити.
   • Тестером: Прозвоните контакты мультиметром в режиме Ω. Нулевое сопротивление = исправность.
5. Замените при необходимости: Устанавливайте строго предохранитель того же номинала (25А). Использование "жучков" недопустимо.

Важно: Если новый предохранитель сразу перегорает – ищите КЗ в цепи (мотор дворников, проводка, рычажный механизм). Дальнейшую диагностику проводите при отключенной АКБ.

Анализ цепи предохранителя обогрева сидений

Предохранитель обогрева сидений в Audi 100 С4 защищает цепь от перегрузок и коротких замыканий, предотвращая повреждение нагревательных элементов и блока управления. Располагается в монтажном блоке салона (обычно слева под панелью приборов), номер позиции указан на схеме крышки блока (часто F3-F5 в зависимости от комплектации). Номинал стандартно составляет 15-20А, что требует проверки по технической документации конкретного автомобиля.

Обрыв цепи из-за перегоревшего предохранителя приводит к полному отказу подогрева всех сидений. Корректная работа цепи требует исправности: самого предохранителя, термодатчиков в подушках сидений, реле управления (контактная группа 53 в блоке реле под капотом), кнопки активации на панели и целостности проводки (особенно в зоне регулировок сиденья).

Диагностика неисправностей

Последовательность проверки при отказе системы:

1. Визуальный осмотр предохранителя – замена при обрыве нити.
2. Замер напряжения мультиметром на контактах держателя (при включенном зажигании и активированном подогреве): отсутствие 12V указывает на проблемы с реле или проводкой до блока.
3. Контроль сопротивления нагревательных элементов (норма 1.5-4 Ом на каждом сиденье).

Компонент	Тип неисправности	Признаки
Предохранитель	Перегорание	Система не включается
Термодатчики	Обрыв цепи	Постоянная работа/отсутствие отключения
Кнопка активации	Окисление контактов	Индикатор не загорается

Важно: При частом перегорании предохранителя проверьте целостность изоляции проводов под сиденьями (перетирание о каркас) и сопротивление нагревателей. Использование предохранителя с несоответствующим номиналом вызывает перегрев проводки.

Замена предохранителя прикуривателя и диагностика КЗ

Предохранитель прикуривателя на Ауди 100 С4 расположен в основном монтажном блоке, установленном в салоне за съемной панелью слева от рулевой колонки. Для доступа необходимо отщелкнуть пластиковую крышку, ориентируясь по схеме, нанесенной на ее внутреннюю сторону или в руководстве пользователя. Ищите предохранитель с номиналом 10А или 15А (чаще всего F34 или F17 в зависимости от года выпуска и комплектации), соответствующий цепи прикуривателя и розетки 12V.

Перед заменой обязательно заглушите двигатель и выньте ключ из замка зажигания. Используйте пластиковый пинцет из блока предохранителей или специальный съемник. Извлеките неисправный элемент, визуально проверьте перегоревшую нить внутри прозрачного корпуса. Установите новый предохранитель строго того же номинала – применение "жучков" или аналогов с большей силой тока недопустимо.

Диагностика короткого замыкания (КЗ)

Если новый предохранитель мгновенно перегорает после установки, это указывает на короткое замыкание в цепи. Последовательность действий для локализации проблемы:

1. Отключите все устройства из прикуривателя и дополнительной розетки 12V.
2. Проверьте гнездо прикуривателя на предмет:
   • Инородных металлических предметов (монеты, скобы)
   • Деформации центрального контакта или боковых усиков
   • Оплавления пластика или следов копоти
3. Осмотрите проводку под панелью приборов:
   • Снимите защитные кожухи под рулевой колонкой
   • Проверьте состояние проводов, идущих к гнезду прикуривателя, на предмет перетирания, заломов или контакта с металлическими деталями
   • Ищите следы оплавления изоляции
4. Используйте мультиметр для проверки:
   1. Снимите гнездо прикуривателя, отсоединив разъем
   2. Включите мультиметр в режим прозвонки или измерения сопротивления (Ω)
   3. Прикоснитесь одним щупом к центральному контакту разъема гнезда, вторым – к металлическому корпусу автомобиля (массе)
   4. Показание "0 Ом" или звуковой сигнал подтверждают КЗ

Важно: Если визуальный осмотр не выявил причин, а мультиметр показывает короткое замыкание в отсоединенной цепи – повреждение скрыто в проводке. Требуется детальная проверка кабеля от монтажного блока до гнезда прикуривателя. При отсутствии опыта обратитесь к автоэлектрику.

Поиск предохранителя магнитолы и аудиосистемы

Предохранитель магнитолы и аудиосистемы в Audi 100 C4 расположен в основном монтажном блоке салона. Этот блок находится в нижней части торпедо со стороны водителя, за защитной пластиковой крышкой. Для доступа необходимо открыть водительскую дверь и снять крышку, отщелкнув крепления пальцами или плоской отвёрткой.

На внутренней стороне крышки блока предохранителей находится схематическая карта с обозначениями. Ищите позиции, помеченные как "Radio", "Audio System" или "Infotainment". Если обозначения на крышке стёрлись, сверьтесь с официальной схемой из руководства по эксплуатации автомобиля или технической документации.

Пошаговая инструкция поиска

1. Выключите зажигание и откройте водительскую дверь
2. Снимите пластиковую крышку блока предохранителей (нижний левый угол торпедо)
3. Изучите схему на обратной стороне крышки:
   • Типовые номера: 12, 15, 28 или 31
   • Версии без схемы: проверьте предохранители 5А-15А
4. Извлеките подозрительный предохранитель щипцами из блока
5. Проверьте целостность нити на просвет

Типичное расположение	Номинал	Дополнительно
Верхний ряд, центр блока	10А или 15А	Жёлтый или синий цвет
Нижний ряд, крайние позиции	7.5А	Красный цвет

Важно: При установленной штатной аудиосистеме Symphony проверяйте два смежных предохранителя – основной и резервный. Если после замены оборудование не работает, убедитесь в отсутжении короткого замыкания в проводке магнитолы или акустических кабелях.

Проверка цепи предохранителя центрального замка

Перед проверкой цепи убедитесь, что сам предохранитель центрального замка (обычно F14 в блоке предохранителей салона) исправен. Замените его на заведомо рабочий с таким же номиналом, даже если визуально повреждений не видно.

Для точной диагностики потребуется мультиметр в режиме измерения напряжения и схема электропроводки Audi 100 C4. Найдите контакты реле центрального замка (часто расположено под панелью приборов или в блоке реле) и соответствующие разъёмы дверей.

Пошаговая диагностика цепи

1. Проверка питания на предохранителе:
   • Включите зажигание
   • Измерьте напряжение на обоих контактах предохранителя относительно массы
   • На одном контакте должно быть +12V (питание от АКБ через реле)
2. Контроль массы цепи:
   • Выключите зажигание
   • Переведите мультиметр в режим прозвонки
   • Проверьте целостность между массовым выводом блока управления замками и кузовом (сопротивление должно быть <1 Ом)
3. Тест нагрузки на выходе:
   • Отсоедините разъем блока управления центральным замком
   • Подключите лампу-пробник (12V/5W) между выводом питания от предохранителя и массой кузова
   • Лампа должна гореть ярко – тусклый свет укажет на повышенное сопротивление в цепи

Типичные точки обрыва/короткого замыкания:

Узел	Симптом	Метод проверки
Колодка под сиденьем водителя	Коррозия контактов	Визуальный осмотр, измерение сопротивления
Дверные гофры	Перелом проводов	Прозвонка проводов при снятой обшивке
Контактные группы замков	Окисление	Замер напряжения на фишке актуатора

При обнаружении обрыва делайте промежуточные замеры, сужая зону поиска. Если цепь коротит на массу – последовательно отключайте потребители (актуаторы дверей, лючка бензобака, блок управления), чтобы найти неисправный компонент. Все соединения после ремонта защищайте термоусадкой.

Диагностика предохранителя электростеклоподъемников

При отказе всех электростеклоподъемников Audi 100 C4 первичной проверке подлежит соответствующий предохранитель. Его перегорание мгновенно обесточивает цепь управления двигателями стеклоподъемников, блокируя работу системы независимо от положения замка дверей или кнопки водителя.

Найдите предохранитель F13 (20 А) в основном монтажном блоке, расположенном слева под панелью приборов. В некоторых модификациях цепь защищена предохранителем F8 (30 А) во втором блоке (рядом с аккумулятором) – сверитесь со схемой на крышке блока или руководством конкретной комплектации. Игнорирование этого шага приводит к ошибочной диагностике.

Порядок проверки

Визуальный осмотр:

• Извлеките предохранитель специальными пластиковыми щипцами (в крышке блока)
• Убедитесь в обрыве металлической плавкой вставки между контактами
• Проверьте оплавление корпуса или потемнение внутренней полости

Тестирование мультиметром:

1. Переключите прибор в режим прозвонки (Ω)
2. Приложите щупы к обоим металлическим ножкам предохранителя
3. Исправный элемент покажет ~0 Ом. Отсутствие сигнала или бесконечное сопротивление подтверждает перегорание

Статус	Визуальные признаки	Показания мультиметра
Исправен	Цельная проволока, прозрачный корпус	0–0.5 Ом
Перегорел	Разорванная нить, почернение/оплавление	Обрыв цепи (∞)

При замене строго используйте предохранитель номиналом, указанным на схеме. Установка "жучка" или элемента завышенного номинала провоцирует возгорание проводки. Если новый предохранитель мгновенно перегорает – ищите КЗ в цепи: проверьте состояние моторчиков стеклоподъемников, целостность изоляции в гофре дверей, отсутствие окислов в разъемах дверей и под ковриками.

Расположение предохранителя системы кондиционирования

В Audi 100 С4 предохранитель системы кондиционирования расположен в моторном отсеке. Основной блок предохранителей находится слева в нише возле лобового стекла, под пластиковой крышкой чёрного цвета с маркировкой.

Конкретное местоположение зависит от года выпуска и комплектации. В большинстве модификаций ищите предохранитель в основном подкапотном блоке, реже – в дополнительном блоке салона со стороны водителя.

Точное место и идентификация

Для системы кондиционирования обычно отвечают два предохранителя:

• S24 (30А) – питание компрессора кондиционера
• S25 (30А) – управление электромагнитной муфтой компрессора

Блок	Номер слота	Номинал	Назначение
Подкапотный (основной)	S24, S25	30А	Цепи компрессора кондиционера
Салонный (дополнительный)	F10	25А	Вентилятор климатической установки

Проверьте схему на внутренней стороне крышки блока предохранителей – иконка кондиционера обозначена символом «снежинка» или надписью «Klima». При замене используйте предохранители строго указанного номинала.

Ремонт цепи предохранителя отопителя салона

Перегорание предохранителя отопителя салона Audi 100 C4 указывает на аномальную нагрузку в цепи. Характерные симптомы: полное отсутствие обдува, работа вентилятора только на максимальной скорости или самопроизвольное отключение системы. Игнорирование проблемы приводит к повторному сгоранию предохранителя и риску повреждения электропроводки.

Основные причины неисправности включают заклинивание электродвигателя вентилятора, короткое замыкание в проводке, неисправность регулятора оборотов (резистора) или окисление контактов реле. Диагностика требует последовательной проверки всех элементов цепи после локализации предохранителя в монтажном блоке.

Этапы диагностики и ремонта

1. Поиск предохранителя: Найдите предохранитель отопителя (обычно F17, F22 или F25 номиналом 25А/30А) в монтажном блоке за вещевым ящиком. Сверьтесь со схемой на крышке блока.
2. Визуальный контроль: Извлеките предохранитель специальными щипцами. Проверьте целостность плавкой вставки – перегоревший элемент имеет разорванную нить или почернение.
3. Тестирование цепи:
   • При вынутом предохранителе проверьте мультиметром сопротивление между его гнездом и массой: значение ниже 50 Ом указывает на КЗ.
   • Отсоедините разъем электродвигателя вентилятора (расположен за бардачком). Если КЗ исчезло – неисправен мотор.
4. Проверка компонентов:
   • Электродвигатель: Подайте 12В напрямую от АКБ – нормальное вращение подтверждает исправность. Заедание или повышенный ток >15А требуют замены.
   • Резистор регулятора: Замерьте сопротивление между контактами разъема при переключении скоростей. Обрыв или значения вне диапазона 1-5 Ом – признак поломки.
   • Реле: Замените реле отопителя (позиция №6 в блоке реле) на заведомо исправное для исключения внутреннего КЗ.
5. Ремонт проводки: Осмотрите жгут от монтажного блока к мотору вентилятора. Особое внимание – участкам возле демпфера капота и мест перегибов. Обнаруженные повреждения изоляции устраните термоусадкой.
6. Сборка и проверка: Устранив неисправность, установите новый предохранитель строго указанного номинала. Включите зажигание и протестируйте все режимы работы отопителя.

Компонент	Метод проверки	Нормальные значения
Предохранитель	Визуальный осмотр	Цельная плавкая нить
Электродвигатель	Прямая подача 12В	Плавное вращение, ток ≤12А
Резистор	Замер сопротивления	Ступенчатое изменение 1-4 Ом
Цепь питания	Прозвон на массу	Сопротивление >50 Ом

Критично: Запрещена установка предохранителей увеличенного номинала – это провоцирует расплавление проводки. При частом повторном перегорании обязательна проверка генератора – напряжение выше 14.7В вызывает перегруз цепи.

Анализ предохранителей топливного насоса

Предохранитель топливного насоса в Audi 100 C4 выполняет критически важную функцию защиты электрической цепи насоса от перегрузок и коротких замыканий. Его выход из строя приводит к немедленному прекращению подачи топлива в двигатель, что делает запуск или дальнейшую эксплуатацию автомобиля невозможной. Номинал предохранителя строго соответствует пиковой нагрузке цепи и варьируется в зависимости от типа двигателя.

Перегорание элемента чаще всего вызвано проблемами в самой цепи насоса: замыканием проводки, чрезмерной нагрузкой из-за изношенного электродвигателя насоса, коррозией контактов или неисправностью реле. Систематическое перегорание предохранителя указывает на необходимость глубокой диагностики топливной системы, а не только замены защитного элемента.

Идентификация и диагностика

Расположение предохранителя топливного насоса зависит от года выпуска Audi 100 C4. Основные блоки находятся:

• Под панелью приборов со стороны водителя (левая торпедо)
• В моторном отсеке возле аккумуляторной батареи

Точный номер позиции определяется по схеме на крышке блока предохранителей или руководству. Типовые значения для распространенных двигателей:

Двигатель	Номер предохранителя	Номинал
2.0E (4 цил.)	28	15А
2.3E (5 цил.)	17	15А
2.6 V6	17	15А
2.8 V6	17	15А

Порядок проверки:

1. Извлеките предохранитель специальным пинцетом из блока
2. Проведите визуальный осмотр: перегоревшая нить видна через прозрачный корпус
3. Прозвоните мультиметром: сопротивление исправного элемента ≈0 Ом
4. Проверьте напряжение на контактах гнезда при включенном зажигании

Ключевые рекомендации при замене:

• Используйте строго оригинальный предохранитель с идентичным номиналом
• Очистите контакты гнезда от окислов перед установкой нового элемента
• При мгновенном перегорании нового предохранителя проверьте:
  • Сопротивление изоляции проводки топливного насоса
  • Потребляемый ток электромотором насоса (норма 4-8А)
  • Исправность реле топливного насоса (J17)

Замена предохранителя бензонасоса при отказе двигателя

При внезапном отказе двигателя Ауди 100 С4 во время движения или невозможности запуска, первичной проверке подлежит цепь питания бензонасоса. Перегоревший предохранитель – частая причина обрыва подачи топлива. Характерный признак – отсутствие гудения насоса при повороте ключа зажигания в положение "ON".

Предохранитель бензонасоса расположен в основном монтажном блоке салона. У моделей 1991-1994 годов блок находится слева под торпедо, у более ранних версий (C3) – за лючком ниже рулевой колонки. Точное положение указано на крышке блока или в схеме, обычно это позиции S72 (15А), S73 (15А) или S27 (15А) в зависимости от года выпуска и типа двигателя.

Процедура замены

1. Заглушите двигатель, выньте ключ зажигания и откройте водительскую дверь.
2. Снимите пластиковую крышку блока предохранителей, отщелкнув фиксаторы.
3. Используя пинцет из блока, извлеките целевой предохранитель (сверьтесь со схемой на крышке).
4. Проверьте нить накала внутри предохранителя – перегоревший элемент имеет разорванный провод.

Действие	Контрольный признак
Установите новый предохранитель строго того же номинала (15А)	Щелчок при посадке в разъем
Включите зажигание без запуска двигателя	Слышно 2-секундное гудение бензонасоса

Важно: Мгновенное повторное перегорание указывает на короткое замыкание в цепи – требуется диагностика проводки, реле или самого насоса. Использование "жучков" запрещено из-за риска возгорания.

Проверка предохранителя системы зажигания

Перегоревший предохранитель системы зажигания полностью блокирует работу двигателя – стартер будет крутить коленвал, но искрообразование и впрыск топлива отсутствуют. Без исправной цепи питания электронный блок управления (ЭБУ) двигателя, катушки зажигания и форсунки не получат напряжение.

Найдите монтажный блок предохранителей Audi 100 C4 – он расположен слева под панелью приборов (со стороны водителя). Идентифицируйте предохранитель системы зажигания по схеме на оборотной стороне крышки блока или в руководстве к автомобилю. Обычно это предохранитель номер 17 (15А) или номер 28 (10А), но точное положение зависит от года выпуска и комплектации.

Процедура проверки

1. Выключите зажигание и извлеките ключ из замка.
2. Снимите защитную крышку блока предохранителей, отщелкнув фиксаторы.
3. Специальными пластиковыми щипцами (расположены в блоке) извлеките целевой предохранитель.
4. Визуально осмотрите плавкую перемычку внутри корпуса:
   • Исправный: Цельный металлический проводник без разрывов.
   • Перегоревший: Очевидный обрыв или оплавление нити, потемнение стекла/пластика.
5. Прозвоните мультиметром в режиме сопротивления (Ω):
   • Приложите щупы к контактным ножкам предохранителя.
   • Показания ≈ 0 Ом – предохранитель цел.
   • Показания ∞ (обрыв) – требуется замена.

Важно: Устанавливайте только предохранитель с номиналом тока, указанным на схеме! Использование «жучка» или предохранителя большего номинала повредит дорогостоящую электронику.

Признаки неисправности предохранителя зажигания:

• Полное отсутствие искры на всех свечах.
• Не работают топливные форсунки (нет характерного щелчка при включении зажигания).
• Не загорается индикатор «Check Engine» при повороте ключа в положение «ON».
• Отсутствие связи диагностического оборудования с ЭБУ двигателя.

Поиск предохранителя стартера в монтажном блоке

Предохранитель цепи стартера в Audi 100 C4 расположен в основном монтажном блоке салона. Этот блок находится слева под панелью приборов со стороны водителя. Для доступа необходимо открыть крышку блока, нажав на фиксаторы по ее краям.

На внутренней стороне крышки размещена схема с обозначениями предохранителей и реле. Ищите предохранитель с маркировкой "Starter" или "50" (обозначение цепи управления стартером). В зависимости от года выпуска и комплектации, типичные позиции – S24, S12 или S15 с номиналом 10А-15А.

Порядок действий

1. Отключите зажигание и убедитесь, что ключ извлечен из замка.
2. Снимите крышку монтажного блока, поддев ее отверткой с плоским жалом.
3. Сверьтесь со схемой на крышке. Если надписи стерты, используйте контрольную лампу или мультиметр:
   • Проверьте предохранители в позициях S12, S15, S24
   • Номинал исправного элемента – 10А (синий) или 15А (голубой)
4. Извлеките подозрительный предохранитель съемником из блока и проверьте целостность нити.

Примечание: В отдельных модификациях дублирующий предохранитель может находиться в дополнительном блоке моторного отсека (рядом с аккумулятором). Если в салонном блоке элемент не обнаружен, проверьте предохранители S53 или S106 в подкапотном блоке.

Диагностика предохранителя генератора

Перегоревший предохранитель генератора на Audi 100 C4 проявляется характерными симптомами: зарядка аккумулятора полностью отсутствует (контрольная лампа на приборной панели горит), напряжение в бортовой сети падает ниже 12В при работающем двигателе. Возможны резкое снижение яркости фар, отказ электрооборудования или полная разрядка АКБ.

Начинайте диагностику с определения места расположения предохранителя. В Audi 100 C4 предохранитель генератора (обозначен как "D+", "Генератор" или "F2-F3" в зависимости от года выпуска) находится в основном монтажном блоке слева от рулевой колонки. Точное расположение уточняйте по схеме на крышке блока предохранителей или в руководстве к автомобилю.

Пошаговая процедура проверки

Необходимые инструменты: мультиметр, пинцет для извлечения предохранителей, фонарик.

1. Заглушите двигатель и выключите зажигание.
2. Извлеките подозрительный предохранитель с помощью пинцета.
3. Проведите визуальный осмотр: перегоревшая нить внутри плавкого элемента видна как разрыв или потемнение стекла.
4. Подтвердите тестером:
   • Переключите мультиметр в режим прозвонки/измерения сопротивления (Ω).
   • Прикоснитесь щупами к металлическим контактам предохранителя с двух сторон.
   • Исправный элемент покажет ~0 Ом. Бесконечное сопротивление или код ошибки подтверждает перегорание.

Показание мультиметра	Статус предохранителя	Действие
~0 Ом (короткий звуковой сигнал)	Исправен	Искать другие причины неисправности генератора
OL / ∞ (разрыв цепи)	Перегорел	Заменить на предохранитель строго аналогичного номинала

Важно: Установка предохранителя с большим номиналом вызовет повреждение проводки. После замены проверьте напряжение на клеммах АКБ при работающем двигателе (норма: 13.8–14.5В). Если проблема повторится – диагностируйте генератор, регулятор напряжения или цепь возбуждения.

Предохранители контроллера АБС и диагностика цепи

Основной предохранитель, отвечающий за питание блока управления АБС на Audi 100 C4, расположен в моторном отсеке. Его типичное расположение – блок предохранителей №1 (рядом с аккумулятором), позиция S13 или S14 (зависит от года выпуска и комплектации). Номинал – 15А или 20А. Дополнительно проверьте предохранитель в салонном блоке (обычно F19 или F22), защищающий цепи диагностического разъема и сигналы датчиков. Всегда сверяйтесь со схемой на крышке блока!

Признаки перегоревшего предохранителя АБС: постоянное свечение или полное отсутствие индикатора "ABS" на панели приборов при включении зажигания, отказ работы системы (не отключается при торможении), отсутствие связи с блоком через диагностический разъем. Не заменяйте предохранитель без выяснения причины перегорания – это может указывать на короткое замыкание в цепи.

Диагностика цепи питания АБС

1. Визуальный осмотр: Проверьте целостность предохранителей S13/S14 (под капотом) и соответствующего предохранителя в салоне (F19/F22). Убедитесь в отсутствии коррозии или ослабления в посадочных гнездах.
2. Проверка напряжения:
   • Снимите разъем с блока управления АБС (обычно расположен под капотом, рядом с гидромодулем).
   • Включите зажигание. Измерьте мультиметром напряжение между контактом питания (часто провод красного/красно-белого цвета, Pin 1 или Pin 14 – сверяйтесь с распиновкой для вашей модели!) и "массой" (корпус/отрицательная клемма АКБ). Должно быть ~12В.
   • Проверьте напряжение на контакте "массы" (обычно коричневый провод) относительно "плюса" АКБ – сопротивление должно быть близко к 0 Ом.
3. Проверка целостности цепи: При отсутствии напряжения:
   • Прозвоните цепь от предохранителя S13/S14 до контакта питания на разъеме АБС.
   • Проверьте целостность цепи "массы" от разъема АБС до кузова/аккумулятора.
   • Осмотрите провода на участке от блока предохранителей до блока АБС на предмет перетирания, оплавления, повреждения грызунами.
4. Диагностика датчиков и исполнительных механизмов: Если питание и "масса" в норме, но АБС не работает:
   • Проверьте сопротивление датчиков АБС на каждом колесе (обычно 0.8-1.4 кОм) и целостность их проводки.
   • Осмотрите зубчатые кольца на ступицах (грязь, сколы).
   • Считайте коды неисправностей через диагностический разъем OBD-I (обычно под панелью у ног водителя).

Предохранитель датчика уровня топлива и его замена

Предохранитель цепи датчика уровня топлива (ДУТ) защищает электропроводку и сам датчик от коротких замыканий и перегрузок. Его перегорание приводит к полному отказу указателя уровня топлива на панели приборов – стрелка замирает в нулевом положении или не реагирует на изменение количества горючего, хотя лампочка резерва может продолжать работать от отдельной цепи.

Неисправность проявляется исключительно в виде отказа индикации уровня топлива – двигатель запускается и работает нормально, другие системы не затрагиваются. Важно оперативно заменить предохранитель, чтобы исключить риск внезапной остановки из-за отсутствия контроля над остатком топлива.

Расположение и замена предохранителя

Блок предохранителей на Audi 100 C4 расположен в салоне, слева под панелью приборов (за декоративной накладкой) или с торца панели со стороны водителя. Точное положение ДУТ-предохранителя зависит от года выпуска и комплектации:

• Основной блок (панель водителя): Ищите предохранитель в рядах F1-F22 или F23-F44 (номера указаны на крышке блока).
• Дополнительный блок (левая торцевая часть панели): Проверьте предохранители в позициях S1-S10.

Для точной идентификации обязательно сверьтесь со схемой на оборотной стороне крышки блока предохранителей или в мануале вашего авто. Маркировка цепи ДУТ чаще всего указывается как:

• "Fuel gauge sender", "Tankgeber", "Fond-Tankgeber"
• "Указатель уровня топлива", "Датчик уровня топлива" (в русскоязычных схемах)

Процесс замены:

1. Заглушите двигатель, выключите зажигание и снимите ключ из замка.
2. Снимите пластиковую крышку блока предохранителей (обычно защелкивается).
3. С помощью пинцета (часто встроен в блок) извлеките неисправный предохранитель.
4. Визуально проверьте нить внутри – она должна быть целой. Перегоревшая нить явно разорвана.
5. Установите новый предохранитель строго того же номинала (обычно 5A, 7.5A или 10A). Использование "жучка" или предохранителя другого номинала недопустимо!
6. Вставьте предохранитель до упора в те же контакты.
7. Закройте крышку блока.
8. Проверьте работу указателя уровня топлива при включенном зажигании.

Важно: Если новый предохранитель сразу перегорает, ищите причину в цепи – вероятно короткое замыкание в проводке к датчику (часто в области лючка бензобака), неисправность самого ДУТ или комбинации приборов. Требуется углубленная диагностика.

Типичные номиналы предохранителя ДУТ	Признаки неисправности	Критические ошибки при замене
5A, 7.5A, 10A	Стрелка указателя на нуле, не двигается	Установка предохранителя большего номинала
	Отсутствие реакции на заправку	Использование "жучков" (проволоки)
	Лампа резерва может гореть или нет	Несоответствие схеме блока предохранителей

Цепь предохранителя панели приборов: типовые неисправности

Предохранитель панели приборов защищает цепь питания комбинации приборов, контрольных ламп и индикаторов. Его перегорание или нестабильный контакт приводят к частичному или полному отказу приборной панели. Диагностика требует проверки не только самого предохранителя, но и смежных компонентов цепи.

Типовые неисправности проявляются как хаотичное отключение приборов, тусклая подсветка шкал, мигание индикаторов или полное отсутствие реакции панели. Особое внимание уделяется участкам проводки в районе рулевой колонки и за приборной панелью, где чаще возникают повреждения.

Частые причины сбоев

• Короткое замыкание в жгуте проводов: перетирание изоляции о металлические кромки при открытии/закрытии дверей, повреждение проводки грызунами.
• Дефект разъемов: окисление контактов X11 (за панелью приборов) или X18 (за блоком предохранителей), нарушение пайки в колодках.
• Перегрузка цепи: подключение нештатных потребителей (дополнительные гаджеты, мощная аудиосистема) к разъему панели приборов.
• Механическое повреждение: залом проводов при некорректном демонтаже панели, обрыв дорожек на плате приборов.
• Коррозия: попадание влаги через негерметичный уплотнитель лобового стекла или дефектные салонные уплотнения.

Симптом	Вероятная причина	Зона проверки
Спонтанное отключение приборов на кочках	Обрыв провода, ослабление разъема	Жгут за блоком предохранителей, контакт X11
Приборы работают только при повороте ключа в определенное положение	Окисление контактов реле или замка зажигания	Реле J285, колодка замка зажигания
Тусклая подсветка всех шкал	Падение напряжения из-за коррозии, высокое сопротивление цепи	"Массовые" точки кузова (G200 за панелью), контактные группы

При повторном перегорании предохранителя обязательна проверка сопротивления изоляции проводки мультиметром. Игнорирование этого этапа приводит к повреждению микропроцессора панели приборов и дорогостоящему ремонту.

Замена предохранителя подсветки салона

Для замены предохранителя подсветки салона на Audi 100 C4 потребуются плоская отвертка, пинцет и новый предохранитель номиналом 15А (синий цвет). Обязательно отключите зажигание и выньте ключ из замка перед началом работ.

Блок предохранителей расположен под панелью приборов со стороны водителя. Снимите защитную крышку, поддев ее отверткой в пазах сверху и снизу. Ищите предохранитель F14 (для B4) или F10 (для ранних C4) – точный номер уточняйте в схеме на обратной стороне крышки блока.

Пошаговая процедура замены

1. Снимите минусовую клемму с аккумулятора
2. Пинцетом извлеките неисправный предохранитель вертикально вверх
3. Визуально проверьте нить накала – перегоревший имеет разорванную перемычку
4. Установите новый предохранитель строго того же номинала
5. Верните клемму аккумулятора на место
6. Проверьте работу плафонов при открытии дверей

Типичные проблемы	Проверка
Короткое замыкание в проводке	Осмотрите жгуты у стоек дверей
Окисление контактов	Очистите гнездо предохранителя
Неисправность датчика двери	Проверьте срабатывание при открытии

Важно: Если новый предохранитель мгновенно перегорает – прекратите замену и ищите короткое замыкание в цепи освещения. Проверьте состояние проводов у петель дверей и контакты в плафонах.

После успешной замены установите крышку блока на место до характерного щелчка. Регулярно осматривайте предохранитель – частые перегорания указывают на необходимость диагностики электропроводки.

Поиск предохранителя системы охранной сигнализации

Система охранной сигнализации Audi 100 C4 защищена несколькими предохранителями, расположенными в основном монтажном блоке. Основной блок находится в салоне автомобиля, в нише для ног водителя слева под торпедой. Для доступа потребуется демонтировать пластиковую крышку, закрепленную на фиксаторах.

Изучите схему на внутренней стороне крышки блока предохранителей или руководство пользователя. Ищите предохранители, отвечающие за компоненты системы: Alarmanlage (сигнализация), Zentralverriegelung (центральный замок), Innenraumüberwachung (датчик объема салона). В зависимости от комплектации и года выпуска, номера могут отличаться, но обычно задействованы цепи:

• S31 (15А) - Основное питание центрального замка/сигнализации
• S38 (5А) - Управляющая электроника охранного модуля
• S49 (5А) - Датчики удара/наклона (при наличии)

Проверка и замена

Порядок действий:

1. Выключите зажигание и извлеките ключ из замка
2. Используйте пластиковый пинцет из блока для извлечения предохранителей
3. Осмотрите нить на предмет обрыва. При замене используйте предохранитель строго того же номинала
4. Проверьте контакты гнезда на окисление при частом перегорании

Типовая цепь	Номинал	Зона защиты
S31	15A	Центральный замок, сирена
S38	5A	Мозг сигнализации, датчики
S49	5A	Дополнительные датчики (объем/наклон)

После замены протестируйте систему: активируйте охрану кнопкой брелока и проверьте реакцию на открытие дверей/капота. При сохранении неисправности потребуется диагностика проводки и модуля.

Диагностика цепи предохранителя заднего противотуманного фонаря

При отказе заднего противотуманного фонаря первичной проверке подлежит цепь его предохранителя. Характерные признаки неисправности включают полное отсутствие света при активации выключателя, одновременный отказ связанных потребителей или визуальные повреждения самого предохранителя.

Предохранитель цепи заднего противотуманного фонаря расположен в основном монтажном блоке салона Audi 100 С4. Точный слот (например, F17 для большинства модификаций) и номинал указаны на схеме под крышкой блока или в технической документации. Перед диагностикой убедитесь в корректной работе лампы фонаря и выключателя.

Пошаговая процедура проверки

1. Визуальный осмотр предохранителя:
   • Извлеките предохранитель из гнезда с помощью специальных щипцов.
   • Проверьте целостность плавкой нити – перегорание проявляется разрывом или почернением стеклянного корпуса.
2. Замер напряжения на контактах держателя:
   • Включите зажигание и активируйте противотуманный фонарь.
   • Установите мультиметр в режим DCV (20V), подключите черный щуп к кузовной массе.
   • Коснитесь красным щупом обоих контактных площадок держателя предохранителя:
     • На одном контакте должно быть +12V (питание от реле/выключателя)
     • На втором – 0V при исправной цепи или +12V при обрыве нагрузки
3. Проверка цепи нагрузки:
   • При исправном предохранителе и наличии питания проверьте сопротивление между выходным контактом держателя и клеммой фонаря (должно быть 0.2–2 Ома).
   • Протестируйте целостность массы фонаря: подключите мультиметр (в режиме Ω) между клеммой массы фонаря и кузовом.
4. Диагностика сопутствующих элементов:
   • Проверьте реле противотуманных фонарей (обычно К7 в релейном блоке).
   • Протестируйте выключатель на панели приборов: при активации на его контактах должно появляться +12V.

Важно: При замене предохранителя используйте строго соответствующий номинал (обычно 10–15А). Параллельно осмотрите колодку подключения фонаря на предмет окисления и повреждения изоляции проводов в гофре багажника.

Расположение предохранителя звукового сигнала

Предохранитель звукового сигнала в Audi 100 C4 находится в основном блоке предохранителей моторного отсека. Этот блок расположен со стороны водителя (слева) рядом с аккумуляторной батареей, под защитной пластиковой крышкой черного цвета.

Для доступа откройте капот, найдите прямоугольный корпус блока предохранителей и отщелкните фиксаторы крышки. На внутренней стороне крышки имеется схематическое изображение, идентифицирующее назначение и позицию каждого элемента.

Функция	Номер предохранителя	Номинал
Звуковой сигнал (Horn)	F12	15 А

Важно: В ранних или специфических комплектациях C4 позиция может отличаться – всегда сверяйтесь со схемой на крышке блока. Предохранитель F12 также защищает цепи противотуманных фар, что помогает при диагностике.

Анализ перегорания предохранителя двигателя вентилятора отопителя

Перегорание предохранителя цепи двигателя вентилятора отопителя Audi 100 C4 указывает на аномальное превышение тока в системе. Это происходит при коротком замыкании, механической блокировке вала электродвигателя или износе щеток/подшипников, создающих повышенную нагрузку. Неисправность требует немедленной диагностики для предотвращения повреждения проводки или возгорания.

Повторная установка предохранителя без устранения причины приведет к его повторному разрушению. Особое внимание уделите проверке состояния разъемов в подкапотном пространстве – коррозия контактов часто становится триггером проблем. Отказ вентилятора критичен для комфорта (потеря обогрева/обдува) и безопасности (запотевание стекол).

Методика диагностики

Последовательность действий при поиске неисправности:

1. Визуальный осмотр проводки: Ищите перетертые участки, особенно в районе рулевой колонки (где жгут проходит через технологическое отверстие) и возле моторного щита.
2. Проверка двигателя вентилятора:
   • Отсоедините разъем питания электродвигателя.
   • Подайте напряжение 12В напрямую с АКБ на контакты мотора (с соблюдением полярности).
   • Нормальная работа: плавный запуск, отсутствие искр/запаха, стабильные обороты.
   • Заедание, стуки, повышенный шум или отказ запускаться – признаки неисправности двигателя.
3. Тест регулятора оборотов: Замкните контакты реле вентилятора перемычкой (имитируя подачу питания). Шум мотора на максимальных оборотах укажет на исправность цепи силового питания.
4. Проверка управляющих сигналов: С помощью мультиметра убедитесь в наличии напряжения на управляющем контакте реле при включении зажигания и изменении положения регулятора печки.

Признак	Вероятная причина	Действия
Предохранитель перегорает сразу после замены	Короткое замыкание в проводах или двигателе	Проверить изоляцию цепи, сопротивление двигателя (должно быть 0.5-3 Ом)
Перегорает при включении определенной скорости	Неисправность резистора блока обогрева	Осмотреть блок резисторов под панелью (часто оплавляется)
Дополнительные симптомы: запах гари, дым	Плавление изоляции, перегрев разъемов	Немедленно обесточить цепь, искать точку перегрева

После ремонта (замена двигателя, реле, ремонт проводки) установите предохранитель строго номиналом, указанным в руководстве Audi 100 C4 (обычно 25А или 30А). Превышение номинала опасно – защита цепи не сработает вовремя. Проверьте работу вентилятора на всех скоростях перед сборкой панелей.

Первая помощь при срабатывании предохранителя иммобилайзера

При срабатывании предохранителя цепи иммобилайзера Audi 100 C4 двигатель не запустится, а на приборной панели загорится индикатор иммобилайзера (иконка ключа или надпись "IMMO"). Это указывает на разрыв цепи защиты системы. Незамедлительно выполните следующие действия для восстановления работоспособности.

Отключите зажигание и извлеките ключ из замка. Убедитесь, что все электропотребители (фары, магнитола, кондиционер) выключены. Найдите основной монтажный блок предохранителей в салоне – обычно он расположен в торпедо слева от рулевой колонки или в конце приборной панели со стороны водителя.

Порядок действий для замены

1. Снимите крышку блока предохранителей, нажав на фиксаторы по краям.
2. Определите предохранитель иммобилайзера по схеме на обратной стороне крышки или таблице:

   Модель Audi 100 С4	Номер предохранителя	Номинал (Ампер)
   До 1994 г.в. (C4)	F20	10А
   После 1994 г.в. (C4)	F7	15А

3. Извлеките предохранитель специальными пластиковыми щипцами из гнезда блока.
4. Проверьте целостность: перегоревшая нить видна через прозрачный корпус. Убедитесь в отсутствии почернений или оплавления.
5. Замените строго на аналогичный номинал! Использование предохранителя с большей силой тока вызовет повреждение проводки.

Важные предостережения: Если предохранитель перегорает повторно после замены – немедленно прекратите эксплуатацию. Это указывает на короткое замыкание в цепи иммобилайзера (часто вызвано повреждением проводки, неисправностью блока управления или считывателя ключа). Требуется профессиональная диагностика мультиметром для выявления утечки тока.

Проблемы с предохранителем датчиков парковки

Перегорание предохранителя цепи датчиков парковки на Audi 100 C4 приводит к полному отказу системы акустического и визуального оповещения. Водитель перестает получать предупреждения о препятствиях, что существенно усложняет парковку и повышает риск повреждения автомобиля.

Основными причинами неисправности являются короткие замыкания в проводке, физические повреждения сенсоров, коррозия контактов или выход из строя блока управления парктроником. Особенно критичны повреждения проводки в заднем бампере, где провода подвержены воздействию влаги и механическим нагрузкам.

Типовые сценарии неисправностей

Симптом	Вероятная причина	Проверка
Мгновенное перегорание нового предохранителя	Короткое замыкание в цепи питания	Поиск КЗ мультиметром между массой и "+" цепи
Периодический выход из строя	Перетирание проводов в гофре бампера	Визуальный осмотр трассы проводки
Отказ системы при исправном предохранителе	Окисление контактов в колодке блока управления	Замер напряжения на контактах блока ПДС

Для точной диагностики обязательно сверьтесь со схемой расположения предохранителей в мануале конкретной модификации. Наиболее часто отвечают за парктроники предохранители F16 (передние датчики) и F18 (задние датчики) в основном монтажном блоке салона.

При замене компонентов учитывайте:

• Номиналы предохранителей: передние сенсоры – 5А, задние – 7.5А
• Обязательную калибровку новых датчиков через диагностический разъем
• Необходимость герметизации точек ввода проводки в кузов

Выбор сертифицированных предохранителей для Audi 100 C4

Использование сертифицированных предохранителей критически важно для корректной работы электросистемы Audi 100 C4 и предотвращения рисков возгорания. Несертифицированные аналоги могут иметь неточные параметры срабатывания, что приводит к повреждению дорогостоящего оборудования или отказу защиты цепи при перегрузке.

Сертифицированные компоненты проходят обязательные испытания на соответствие международным стандартам ISO 8820 и DIN 72581. Эти нормы гарантируют точное соответствие номиналам силы тока, скорости срабатывания и температурной стабильности, указанным в технической документации автомобиля.

Ключевые критерии выбора

Цветовая маркировка и номинал: Всегда сверяйте цвет корпуса и цифровое обозначение (в амперах) с диаграммой в блоке предохранителей или мануале. Примеры стандартных номиналов для C4:

Ток (А)	Цвет	Типовые цепи
5	Коричневый	Панель приборов, подсветка
10	Красный	Стеклоочистители, поворотники
15	Голубой	Фары, стоп-сигналы
25	Белый	Вентилятор печки, обогрев зеркал

Тип корпуса: Для Audi 100 C4 применяются предохранители следующих типоразмеров:

• Mini (ATM) - для цепей малой нагрузки
• Standard (APR/ATO) - основной тип в моторном отсеке и салоне

Важно: Запрещена замена типа Mini на Standard даже при совпадении номинала – это нарушает плотность монтажа в блоке.

Бренды с подтвержденной совместимостью:

1. Оригинальные комплектующие Audi (VAG-артикулы)
2. HELLA (c маркировкой соответствия VW TL 82466)
3. Bosch (серия EFI с пометкой "Premium")

Избегайте продуктов без логотипов VDE, SAE или TÜV – отсутствие этих маркировок указывает на непроверенное качество.

Почему нельзя использовать "жучки" вместо предохранителей

Жучки (самодельные перемычки из проволоки, скрепок или монет) не обладают точными характеристиками срабатывания. Они не разрывают цепь при превышении номинального тока, что приводит к длительному протеканию перегрузки через электропроводку автомобиля. Это вызывает перегрев проводов и плавление изоляции.

Отсутствие калиброванного разрыва цепи ведет к каскадным повреждениям: вместо сгорания дешевого предохранителя ток повреждает дорогостоящие электронные блоки управления, реле или датчики. В критических случаях неконтролируемый нагрев вызывает возгорание проводки и легковоспламеняющихся материалов салона.

Ключевые опасности использования жучков

• Пожарный риск: Расплавленная изоляция и раскаленная проводка воспламеняют пластик, текстиль или технические жидкости.
• Уничтожение электроники: Блоки ABS, ECU, приборная панель выходят из строя из-за превышения допустимого напряжения.
• Разрушение проводки: Требуется полная замена жгутов из-за оплавленных проводов и коротких замыканий.
• Нарушение защиты цепей: Жучок не срабатывает при КЗ, передавая ударную нагрузку на генератор и аккумулятор.

Параметр	Стандартный предохранитель	"Жучок"
Материал плавкой вставки	Калиброванный сплав с точной t° плавления	Произвольный металл (медь, сталь)
Время срабатывания	15-20 мс при 200% перегрузке	Отсутствует или неконтролируемо
Защита оборудования	Гарантированное отключение цепи	Отсутствует
Соответствие току цепи	Точный номинал (5А, 10А, 20А)	Произвольная нагрузочная способность

Анализ рисков установки предохранителей нештатного номинала

Установка предохранителей с номиналом, превышающим рекомендованный производителем, нарушает расчетную защиту электрических цепей. Это приводит к протеканию токов, значительно превосходящих допустимые значения для проводки и компонентов, до момента срабатывания защиты.

Использование предохранителей заниженного номинала вызывает ложные срабатывания защиты при штатных нагрузках. Электрооборудование отключается без реальной аварийной ситуации, что нарушает функциональность систем и создает риски при эксплуатации транспортного средства.

Основные опасности

• Пожар: Плавление изоляции проводов из-за перегрузки, возгорание горючих материалов моторного отсека
• Выход из строя оборудования:
  • ЭБУ двигателя/коробки передач
  • Реле, контроллеры освещения
  • Электроприводы стеклоподъемников, сидений
  • Аудиосистема, датчики
• Короткое замыкание: Разрушение токоведущих дорожек печатных плат, залипание контактов реле
• Потеря контроля над системами: Внезапное отключение усилителя руля, стоп-сигналов, очистителей фар в движении

Неправильный номинал	Последствия	Критичность
Завышенный (на 30%+)	Разрушение проводки, выход из строя потребителей	Высокая (пожар)
Заниженный (на 30%+)	Ложные отключения, неработоспособность систем	Средняя (безопасность движения)

1. Проверьте маркировку на корпусе предохранителя и в блоке предохранителей
2. Используйте только оригинальные предохранители VAG или сертифицированные аналоги
3. Диагностируйте причину перегорания перед заменой
4. Запрещается:
   • Установка "жучков" (проволоки, скрепок)
   • Покраска или механическая доработка предохранителей
   • Замена без идентификации цепи

Маркировка оригинальных предохранителей VAG

Оригинальные предохранители концерна VAG имеют стандартизированную цветовую и цифровую маркировку, соответствующую их номинальному току. Каждому значению силы тока присвоен уникальный цвет корпуса, что обеспечивает быструю визуальную идентификацию в монтажном блоке Audi 100 С4.

На корпусе предохранителя дополнительно нанесено цифровое обозначение номинала в амперах (например, "5", "15", "25"). Маркировка включает логотип VAG и технологические коды производителя. Все обозначения выполняются стойкой краской, устойчивой к температурным воздействиям и старению.

Стандартная цветовая кодировка

Цвет корпуса	Номинал (А)	Особенности
Коричневый	5	Тонкий корпус
Красный	10	Наиболее распространённый
Синий	15	Усиленные контакты
Жёлтый	20	Широкие токовые ножки
Белый	25	Утолщённый корпус
Зелёный	30	Только для силовых цепей

Ключевые элементы дополнительной маркировки:

• Буквенный индекс после цифр (пример: 15E) указывает на спецификацию материала
• Шестизначный артикул VAG (формат N 123 456) на боковой грани
• Логотип производителя (Bosch, Hella или VAG)

Важно: Замена только на идентичные по цвету и цифровому обозначению предохранители. Использование неоригинальных аналогов без цветовой кодировки приводит к трудностям диагностики и рискам перегрузок.

Установка дополнительного блока предохранителей для тюнинга

При модернизации Audi 100 C4 часто требуется подключение нештатного оборудования: усилителей, противотуманных фар, компрессоров или дополнительной подсветки. Штатная электросеть не рассчитана на повышенные нагрузки, что создаёт риск перегрева проводки и возгорания.

Дополнительный блок предохранителей защищает новые цепи от перегрузок и коротких замыканий. Его интеграция требует чёткого плана размещения, правильного подбора сечения проводов и согласования с аккумуляторной батареей через реле.

Порядок монтажа

1. Выбор места установки
   • Подкапотное пространство: на боковой стенке моторного отсека или свободной площадке возле штатного блока
   • Салон: под приборной панелью или сиденьем водителя с защитой от влаги
2. Подготовка компонентов
   • Блок предохранителей на 6-12 линий (например, HELLA или Bosch)
   • Медный многожильный провод (сечение: 4 мм² для магистрали, 1.5-2.5 мм² для потребителей)
   • Силовое реле 30-40А, предохранитель-держатель ANL/MaxiFuse
   • Термоусадка, клеммы и хомуты для фиксации
3. Электрические подключения
   1. Запитать магистраль от плюсовой клеммы АКБ через предохранитель (номинал на 20% выше суммарной нагрузки)
   2. Проложить кабель через технологические отверстия кузова с защитной гофрой
   3. Подключить реле: управляющий провод к замку зажигания (фаза ACC), выход – к блоку предохранителей
   4. Заземлить корпус блока на кузов болтовым соединением с зачищенным контактом

Параметры проводки для типовых задач тюнинга:

Оборудование	Рекомендуемый предохранитель	Сечение кабеля (мм²)
Сабвуфер/усилитель	30-40A	4.0
Дополнительные фары	15-20A	2.5
Неоновая подсветка	5-10A	1.5
Компрессор подвески	25-30A	4.0

Обязательные требования: Изоляция всех соединений термоусадкой, фиксация жгутов пластиковыми хомутами, проверка мультиметром перед включением. Номинал предохранителей в блоке должен соответствовать паспортной мощности подключённых устройств.

Составление карты резервных предохранителей

Карта резервных предохранителей фиксирует, какие элементы блока можно временно изъять для замены перегоревших без нарушения работы критических систем. Это требует анализа схемы электрооборудования Audi 100 C4 и выявления цепей, отключение которых не повлияет на безопасность или базовую функциональность автомобиля. К ним обычно относятся второстепенные потребители: прикуриватель, подсветка салона, магнитола, дополнительные розетки.

Для составления карты снимите крышку основного блока предохранителей (расположен слева от рулевой колонки) и изучите схему на её внутренней стороне. Сверьтесь с технической документацией модели, чтобы точно определить назначение каждого элемента. Выпишите номера предохранителей, обслуживающих необязательные цепи, и их номиналы – именно они станут резервным фондом.

Практические шаги и примеры резервов

Номер предохранителя	Номинал (А)	Цепи, которые можно временно отключить
F1	10	Прикуриватель, дополнительные 12V розетки
F3	15	Магнитола, антенный усилитель
F7	5	Подсветка пепельницы, перчаточного ящика
F22	7.5	Электропривод боковых зеркал

Важные правила использования резервов:

• Никогда не заимствуйте предохранители из цепей безопасности: ABS, SRS (подушки безопасности), управления двигателем (ECU), топливного насоса.
• Соблюдайте номинал: заменяемый и резервный предохранители должны иметь идентичную силу тока.
• Маркируйте извлечённые резервы стикером на блоке, чтобы избежать путаницы.

После аварийной замены обязательно восстановите оригинальную конфигурацию: установите новый предохранитель в перегоревшую цепь и верните резерв на штатное место. Постоянная эксплуатация с "одолженными" элементами повышает риск повреждения смежных систем.

Где купить качественные аналоги предохранителей

Поиск надежных аналогов предохранителей для Audi 100 C4 требует внимания к поставщикам и брендам. Ключевые критерии – соответствие техническим параметрам (ампераж, размер, тип) и наличие сертификатов качества. Избегайте сомнительных источников вроде уличных ларьков или непроверенных онлайн-продавцов без отзывов.

Концентрируйтесь на специализированных магазинах автокомпонентов и официальных партнерах производителей. Всегда сверяйте маркировку и упаковку: подделки часто имеют размытые логотипы, орфографические ошибки или неполную комплектацию.

Проверенные каналы покупки

Тип магазина	Примеры	Преимущества	Рекомендуемые бренды
Онлайн-агрегаторы	Exist.ru, AutoDoc, EMEX	Сравнение цен, фильтры по брендам, отзывы пользователей	Bosch, Hella, Febi Bilstein
Спецмагазины VAG	VAG56, Original-Teile	Оригинальные аналоги, консультация экспертов	SWF, Metzger
Крупные сети	Автодок, Лектар	Возможность проверить упаковку перед покупкой	JP Group, Kuhlmann

При выборе учитывайте:

• Популярные аналоги: Bosch 0 986 AF0 (мини), Hella 6PT 009 107-071 (стандарт)
• Обязательные проверки:
  1. Соответствие цветовой маркировки номиналу
  2. Наличие голограммы/защитного кода на упаковке
  3. Целостность контактов и корпуса

Хранение запаса предохранителей в автомобиле

Всегда держите в автомобиле комплект запасных предохранителей соответствующих номиналов для Ауди 100 С4. Это критически важно для оперативного восстановления работы электросистемы при отказе в дорожных условиях, особенно ночью или в непогоду. Отсутствие нужного предохранителя может полностью обездвижить автомобиль или лишить ключевых функций (освещение, стеклоочистители, топливный насос).

Храните предохранители в оригинальной герметичной упаковке или специальном влагозащищенном боксе. Это защитит контакты от окисления, коррозии и загрязнения. Избегайте мест с прямым нагревом (возле печки, под лобовым стеклом) и зон риска повреждения (бардачки с острыми предметами, незакрепленные карманы дверей).

Практическая организация запаса

• Рекомендуемые места хранения:
  • Специальный отсек в блоке предохранителей (если предусмотрен конструкцией)
  • Чехол руководства по эксплуатации в перчаточном ящике
  • Отделение под центральным подлокотником
  • Магнитный бокс, закрепленный на кузовной панели в багажнике
• Обязательный минимум для комплекта:

  Номинал	Цвет	Кол-во
  5A	Коричневый	2-3 шт.
  7.5A	Коричневый	3-4 шт.
  10A	Красный	3-4 шт.
  15A	Синий	2-3 шт.
  20A	Желтый	2 шт.
  25A	Белый	1-2 шт.

• Контроль запаса: Ежеквартально проверяйте целостность упаковки и отсутствие деформации предохранителей. Немедленно заменяйте элементы с потемневшим корпусом или следами нагрева. Ведите список использованных предохранителей для своевременного пополнения.

Плановая диагностика состояния всех предохранителей раз в год

Ежегодная проверка предохранителей в Audi 100 C4 предотвращает внезапные отказы электросистем и потенциальные повреждения дорогостоящих компонентов. Регулярный контроль позволяет выявить ослабленные контакты, начальные стадии коррозии и скрытые проблемы до их перерастания в критическую фазу.

Процедура выполняется при выключенном зажигании и снятой клемме массы аккумулятора. Требуется последовательный демонтаж всех блоков предохранителей: главного в салоне (водительская сторона торпедо), дополнительного в моторном отсеке, а также релейного модуля за бардачком.

Ключевые этапы диагностики

Визуальный осмотр каждого элемента:

• Проверка целостности плавкой вставки через прозрачное окно корпуса
• Выявление оплавлений, потемнений или деформации корпуса
• Контроль плотности посадки в гнездах (исключение люфта)

Аппаратная проверка мультиметром:

1. Установка прибора в режим прозвонки/измерения сопротивления
2. Замер параметров каждого извлеченного предохранителя:
   • Нулевое сопротивление – исправность
   • Бесконечное сопротивление – обрыв цепи
   • Промежуточные значения – начальная деградация металла

Критерий оценки	Норма	Тревожные признаки
Контактные площадки	Чистые, без оксидов	Зеленоватый налет, эрозия металла
Маркировка номинала	Четкая, соответствует схеме	Выцветание, механическое стирание
Прилегание к колодке	Плотное без зазоров	Подтопление, следы перегрева

Фиксация результатов: Обязательная запись обнаруженных отклонений с указанием позиции предохранителя по схеме. Особое внимание – элементам критичных цепей: топливный насос (S228), ЭБУ двигателя (S231), фары (S211, S212).

Профилактические меры: Очистка посадочных гнезд от окислов специализированным контактным спреем, замена элементов с нарушенной геометрией контактов. Категорически запрещается установка предохранителей с номиналом, превышающим указанный в руководстве – это приводит к возгоранию электропроводки.

Список источников

Информация для руководства была получена из технической документации и специализированных материалов по модели.

Все указанные источники доступны в открытом доступе для самостоятельной проверки данных.

• Официальное руководство по эксплуатации Audi 100 C4 (1990-1994 гг.)
• Электрические схемы Audi 100 Typ 4A (C4) от Audi AG
• Каталоги предохранителей и реле Bosch/HELLA для европейских автомобилей
• Форумы владельцев Audi 100 C4: AudiClub.ru и Drive2.ru
• База данных технических спецификаций ETKA (актуальная редакция)
• Мануалы по ремонту от издательства Haynes (Audi 100 & A6 1990-1997)
• Отчеты сервисных центров Audi по типовым неисправностям электросистем
• Видеоинструкции по диагностике блоков предохранителей на YouTube-каналах Autodoc и MyAudi

Видео: Ауди 100 с4 , а6 с4 замена сердцевины замка зажигания


• Пневмоподвеска - всё что нужно знать

• Продаем машину с номерами - личный опыт

• Дроссельная заслонка Приоры - расположение, функции, неисправности и устранение
