Предохранители Форд Мондео 4 - схема, пояснение и действия при замене

Статья обновлена: 04.08.2025

Электропроводка современного автомобиля – сложная сеть, требующая надёжной защиты. Предохранители в Ford Mondeo 4 (поколение с 2007 по 2014 год) играют ключевую роль в предотвращении коротких замыканий и перегрузок, оберегая дорогостоящее оборудование. Эти небольшие компоненты принимают удар на себя, разрывая цепь при критической силе тока.

Статья подробно раскроет: расположение монтажных блоков в салоне и под капотом Mondeo, устройство плавких вставок разных типов (стандартных blade и микро), их принцип работы, а также практические аспекты – диагностику неисправностей, последовательность ремонта электроцепи и безопасную процедуру замены перегоревших элементов.

Понимание этой системы необходимо каждому владельцу для быстрого устранения неполадок и поддержания безупречной работы всех функций автомобиля.

Расположение монтажных блоков предохранителей в салоне и под капотом

Ford Mondeo четвертого поколения (Mk4) оснащён двумя основными монтажными блоками предохранителей и реле. Первый расположен внутри салона автомобиля, а второй находится в моторном отсеке. Правильный доступ к этим блокам критически важен для диагностики и ремонта электрических цепей.

Блок в салоне сосредотачивает основную массу предохранителей, отвечающих за работу внутренних систем комфорта, освещения, управления и ассистентов. Подкапотный блок содержит, как правило, силовые предохранители и реле, защищающие ключевые компоненты двигателя, системы охлаждения, ABS, а также мощные потребители типа фар или обогрева заднего стекла.

Точное расположение блоков:

Салонный блок (Smart Junction Box - SJB):
- Расположен в ногах переднего пассажира.
- Для доступа необходимо открыть перчаточный ящик (бардачок).
- Отжав фиксаторы пластмассового упора бардачка, опустите (или снимите) его полностью вниз.
- Основной пластмассовый щиток блока предохранителей крепится несколькими винтами. После их откручивания щиток можно аккуратно снять, открыв доступ к предохранителям и реле.

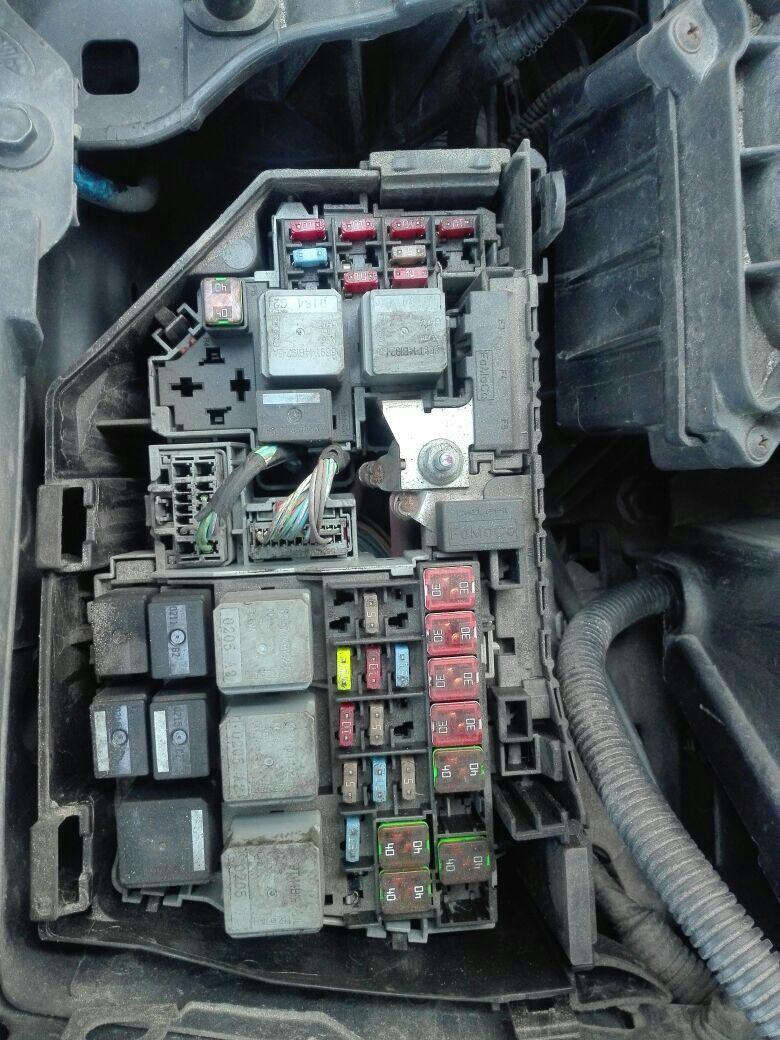

Блок в моторном отсеке (Power Distribution Box - PDB):
- Расположен рядом с аккумуляторной батареей, обычно со стороны водителя (для леворульных автомобилей), защищён прочной чёрной крышкой.
- Для доступа просто отщёлкните фиксаторы и снимите крышку блока.
- На внутренней стороне крышки или в технической документации приводится схема расположения и номиналы предохранителей и реле.

Блок	Обозначение	Основные Защищаемые Системы
Салонный (SJB)	Smart Junction Box	Освещение салона и приборки, аудиосистема, стеклоподъемники, замки центральные, подогревы стекол/сидений, климат-контроль, мультимедиа, датчики парковки и т.п.
Подкапотный (PDB)	Power Distribution Box	Стартер, генератор, система впрыска топлива, зажигание, ABS / ESP, вентиляторы охлаждения радиатора, фары головного света, механическая АКПП (если применимо), топливный насос.

Устройство плавких предохранителей и миниатюрных реле: типы и обозначения

Плавкий предохранитель – простейшее устройство, состоящее из корпуса с контактными ножками и калиброванной плавкой вставки. При превышении номинального тока вставка разрушается за счёт теплового воздействия, размыкая цепь и предотвращая повреждение оборудования. Корпус изготавливается из термостойкого пластика, часто с прозрачным окошком для визуального контроля целостности. Номиналы варьируются от 1А до 100А, определяя ток срабатывания.

Миниатюрные реле – электромеханические коммутаторы, включающие катушку индуктивности, подвижный якорь и контактную группу. При подаче управляющего напряжения на катушку создаётся магнитное поле, притягивающее якорь и замыкающее силовые контакты. Это позволяет малым током управлять мощными цепями (например, фарами или топливным насосом). Корпус реле стандартизирован под размеры от 15×15 мм до 20×40 мм.

Типы предохранителей:

Standart (ножевые, Blade): Размер 19×5 мм, цветной маркер на корпусе соответствует номиналу (5A – коричневый, 10A – красный, 15A – синий).
Mini: Уменьшенный формат (10.9×3.8 мм), для компактных блоков (5A – жёлтый, 7.5A – коричневый, 20A – жёлтый).
Micro2/Micro3: Сверхминиатюрные (9.1×3.8 мм и 14.3×4.3 мм), применяются в новых поколениях Ford Mondeo.

Типы реле:

4-контактные (SPST): 1 управляющий вход и 1 силовой выход, для простых цепей (например, обогрев стекла).
5-контактные (SPDT): С переключающими контактами, поддерживают две цепи (фары дальнего/ближнего света).

Обозначения в блоке Ford Mondeo 4:

Маркировка	Тип элемента	Номинал/Особенности
F1-F33, F48-F65	Предохранители Mini/Micro	Fxx (например, F18 – 5А, прикуриватель)
R1-R16	Реле	Rxx для силовых цепей (например, R3 – реле топливного насоса)
F34-F47	Maxi Fuse	Крупные предохранители (30A-80A) для критичных узлов (генератор, ABS)

Цветовая кодировка предохранителей:

Зелёный: 30A
Жёлтый: 20A
Синий: 15A
Красный: 10A
Коричневый: 5A или 7.5A

Принцип работы предохранителей: защита электросхем при коротком замыкании

Принцип действия предохранителей основан на тепловом разрушении контрольного элемента при превышении допустимого тока. Каждый предохранитель содержит калиброванную плавкую вставку (чаще всего цинковую или медную проволоку), рассчитанную на конкретный номинальный ток цепи. При нормальной нагрузке ток протекает через вставку, не вызывая ее повреждения – сопротивление элемента минимально, награвние отсутствует.

При возникновении короткого замыкания сила тока в цепи резко возрастает в десятки раз (до 1000 А). Плавкая вставка моментально нагревается джоулевым теплом, металл достигает температуры плавления (от 420°C для цинка). За 0.01-0.02 секунды элемент разрушается, создавая воздушный зазор в цепи. Этим обеспечивается физическое разъединение поврежденного участка бортовой сети до выхода из строя дорогостоящих компонентов: контроллеров, моторчика стеклоподъемника или проводки.

Перегорание происходит исключительно при аварийных токах – номинальное значение указано на корпусе предохранителя
Время срабатывая обратно пропорционально силе перегрузки
Обрыв цепи предотвращает возгорание изоляции или электроприборов

Визуальная диагностика перегоревшего предохранителя по металлической нити

Основной элемент для визуальной проверки предохранителя – тонкая калиброванная металлическая нить (плавкая вставка), подключённая между контактными ножками. При номинальном токе она остаётся целой, но разрывается при превышении допустимой нагрузки, что приводит к размыканию цепи.

Целостность нити – ключевой индикатор состояния. У исправного предохранителя нить прямая, однородная по толщине и цвету, без видимых повреждений. Перегорание сопровождается физическим разрушением участка проводника: нить разрывается, плавится или истончается до полного разделения.

Алгоритм диагностики и характерные признаки неисправности

Извлеките предохранитель из блока специальными пластиковыми щипцами.
Осмотрите его на просвет при ярком освещении, используя лупу при необходимости.
Сравните внешний вид нити с эталоном исправного предохранителя аналогичного номинала.

Типичные признаки перегорания нити:

Полный оборванный участок: Чёткий видимый разрыв по всей ширине нити
Оплавленные концы: Шарики или наплывы металла на краях оборванной нити (следы термического воздействия)
Почернение/нагар: Тёмные пятна внутри стеклянного или пластикового корпуса вокруг зоны повреждения
Растяжение или истончение: Локальное уменьшение толщины нити перед разрывом

Состояние нити	Возможные причины
Чёрные точки без разрыва	Кратковременное превышение тока (возможна остаточная проводимость)
Полный разрыв посередине	Короткое замыкание в цепи
Разрыв у контакта	Плохое соединение в гнезде (тепловая перегрузка)

Важно: При сомнениях (например, при отсутствии явных повреждений) используйте мультиметр для проверки целостности в режиме прозвонки.

Техника безопасного извлечения предохранителя специальными щипцами

Используйте сертифицированные пластиковые щипцы с изолированными ручками, предназначенные исключительно для работы с предохранителями. Убедитесь, что зажигание автомобиля выключено, а соответствующие потребители энергии (например, магнитола или фары) деактивированы во избежание короткого замыкания. Проверьте цветовую маркировку щипцов – каждый оттенок соответствует определённому типоразмеру предохранителя (mini, maxi, standard), что предотвращает повреждение элементов при захвате.

Держите щипцы строго перпендикулярно плоскости предохранителя, фиксируя их за пластиковый корпус, а не за металлические контакты. Окажите равномерное давление на рукоятки до характерного щелчка фиксатора. Извлекайте элемент плавно, без перекоса или рывков – это исключает деформацию гнёзд блока и обрыв токоведущих шин. При затруднённом извлечении проверьте схему монтажа в руководстве Ford Mondeo 4: некоторые модели требуют предварительного подъёма предохранителя отвёрткой с тонким жалом на 3-5 мм.

Определите проблемный предохранитель по схеме на крышке блока или мануалу
Подберите щипцы, соответствующие типу элемента (например, зелёные для mini)
Зафиксируйте предохранитель за верхнюю часть корпуса без перекоса
Потяните вертикально вверх с постоянным усилием до полного извлечения
Немедленно поместите предохранитель в антистатический пакет для диагностики

Правила замены: подбор аналога по номиналу тока и цветовой маркировке

При замене предохранителя критически важно соблюдать номинал тока, указанный для конкретной цепи в руководстве к Ford Mondeo 4. Установка предохранителя с меньшим номиналом вызвает его постоянное перегорание, а с большим – риск повреждения электропроводки или оборудования из-за отсутствия защиты от перегрузок.

Цветовая маркировка корпуса предохранителя стандартизирована и напрямую соответствует номинальному току. Всегда сверяйте цвет нового предохранителя с цветом вышедшего из строя, а также проверяйте цифровое значение ампеража на корпусе или в технической документации автомобиля. Не полагайтесь только на цвет визуально – возможны отклонения у производителей-неаналогов.

Основные правила и принципы подбора:

Точное соответствие номиналу: Используйте только предохранитель с идентичным токовым номиналом (в амперах), указанным на крышке блока, в схеме электрооборудования или на самом сгоревшем элементе.
Сверка по цвету:
- Фиолетовый: 3А
- Светло-коричневый (бежевый): 5А
- Коричневый: 7.5А
- Красный: 10А
- Синий: 15А
- Жёлтый: 20А
- Прозрачный/Белый: 25А
- Зелёный: 30А
Тип корпуса: Применяйте предохранители только стандарта Micro2, Micro3 или Mini (в зависимости от слота в блоке). Несовместимый физический размер не позволит корректно установить элемент.
Качество аналога: Отдавайте предпочтение оригиналам Ford, сертифицированным аналогам (например, Bosch, HELLA) или проверенным брендам. Дешёвые подделки часто не соответствуют заявленным параметрам.

Цвет корпуса	Номинал тока (А)	Распространённый тип
Фиолетовый	3	Micro2, Mini
Светло-коричневый (бежевый)	5	Micro2, Mini
Коричневый	7.5	Micro2, Mini
Красный	10	Micro2, Mini, Micro3
Синий	15	Micro2, Mini, Micro3
Жёлтый	20	Mini, Micro3
Прозрачный/Белый	25	Mini, Micro3
Зелёный	30	Mini

Действия при повторном срабатывании: поиск скрытых неисправностей в цепи

Повторное перегорание одного и того же предохранителя Форд Мондео 4 указывает на сохраняющуюся проблему в защищаемой цепи: возросшую нагрузку или короткое замыкание. Попытки установки предохранителя большего номинала категорически запрещены – это приведет к повреждению проводки или компонентов. Необходима методичная диагностика для выявления истинной причины.

Прежде чем приступить к поиску, отключите все потребители в подозреваемой цепи (лампы, магнитолу, нагревательные элементы), снимите клемму «минус» с АКБ для безопасности и подготовьте мультиметр, схему электрооборудования вашего MKD2/MK3 и фонарик. Основная задача – обнаружить участок с аномальным сопротивлением или контакт на «массу».

Визуальный осмотр: Ищите явные повреждения:
- Оплавленная или перетертая изоляция проводов (особенно в зонах трения: дверные проемы, под коврами, у петель капота/багажника).
- Окисленные, корродированные контакты в разъемах цепи и разъемах потребителей.
- Следы перегрева (потемнение пластика, запах гари) на разъемах, реле, клеммах потребителей.
Проверка потребителей:
1. При подключенном АКБ и установленном хорошем предохранителе последовательно подключайте мультиметр (в режиме амперметра) в разрыв цепи вместо предохранителя.
2. Поочередно включайте каждого потенциального потребителя (фары, вентилятор печки, обогрев сидений/стекол). Наблюдайте за током потребления на мультиметре.
3. Потребитель с внутренним КЗ покажет ток, значительно превышающий норму (сверяйтесь с мануалом) даже при правильной работе, либо цепь "уходит в ноль" (КЗ без включенного потребителя).
Поиск короткого замыкания на массу:
1. Снимите перегоревший предохранитель. Отключите все устройства в цепи.
2. Переведите мультиметр в режим прозвонки/проверки сопротивления.
3. Один щуп подключите к выводу приемника предохранителя (куда вставляется предохранитель, "нагрузочная" сторона), второй – к надежной "массе" кузова (болт, неокрашенный металл).
4. Любое очень низкое сопротивление (близкое к 0 Ом) – признак КЗ на массу. Отсутствие КЗ – нормально высокое сопротивление (OL или >100кОм).

Важно! Если КЗ найдено:

Отсоединяйте разъемы в цепи поочередно (от предохранителя к потребителям).
После каждого отсоединения повторяйте замер сопротивления между выводом приемника предохранителя и массой.
Исчезновение КЗ после отсоединения конкретного участка укажет на зону неисправности (кабель после этого разъема или подключенный к нему потребитель).
В зоне неисправности повторите осмотр + прозвонку сегментов цепи до нахождения точки замыкания.
