Электрические цепи современного автомобиля защищаются предохранителями – критически важными компонентами системы электропитания.

Рено Меган 2 использует предохранители для предотвращения повреждений проводки и оборудования при коротких замыканиях или перегрузках.

Понимание их схемы размещения, устройства и принципа действия необходимо для диагностики неисправностей и безопасной эксплуатации автомобиля.

Статья подробно рассматривает расположение блоков предохранителей, типы применяемых элементов, логику их работы и практические аспекты проверки, ремонта и замены.

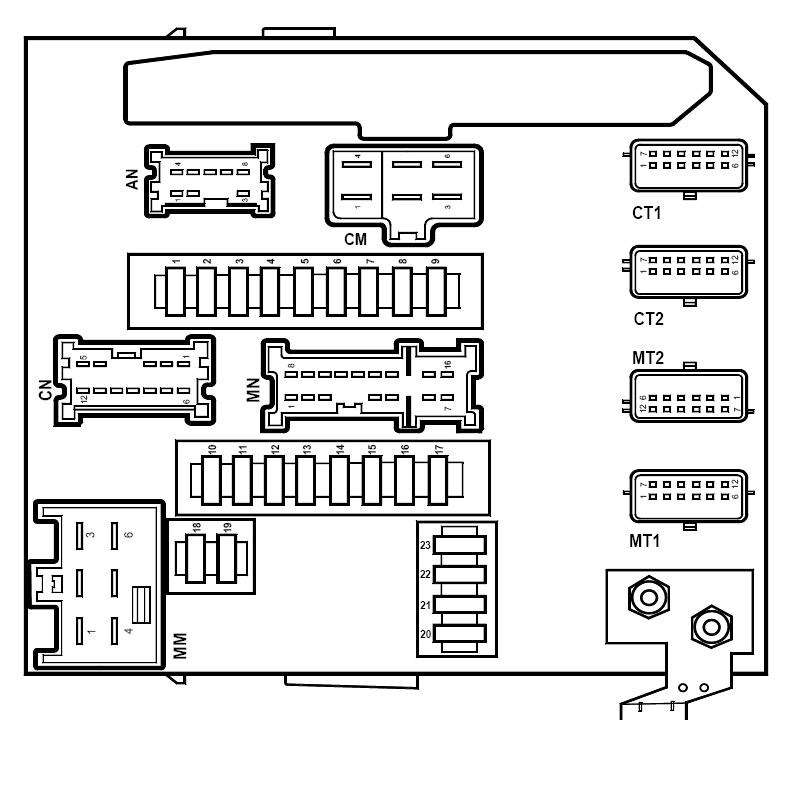

Где найти дополнительный блок предохранителей под капотом Megane 2

Дополнительный блок предохранителей в Renault Megane 2 расположен в моторном отсеке со стороны водителя (левый борт по ходу движения). Он закреплён на задней стенке подкапотного пространства, непосредственно над левым колесным арочным щитом. Корпус блока выполнен из чёрного пластика и имеет прямоугольную форму с характерными выступами для фиксации крышки.

Для доступа к блоку необходимо отжать две боковые пластиковые защёлки на крышке и снять её вертикально вверх. На внутренней стороне крышки обычно размещена схема расположения предохранителей и реле с их номиналами и назначением. Блок содержит силовые предохранители (30-80А) и реле, отвечающие за критичные системы двигателя и электрооборудования.

Распространённые компоненты блока

Номер	Ток (А)	Назначение
F1-F2	30-40	Вентиляторы радиатора (скорости 1 и 2)
F3	30	АБС/ESP
F4	30	Генератор
F5	30	Печка (отопитель)
F6	30	Стеклоподъёмники
R1	-	Реле стартера
R2	-	Реле топливного насоса

Важно: перед заменой предохранителей всегда отключайте клемму «минус» аккумулятора. Используйте только предохранители с идентичным номиналом, указанным на схеме крышки или в руководстве по эксплуатации. При частом перегорании одного и того же элемента требуется диагностика цепи на короткое замыкание.

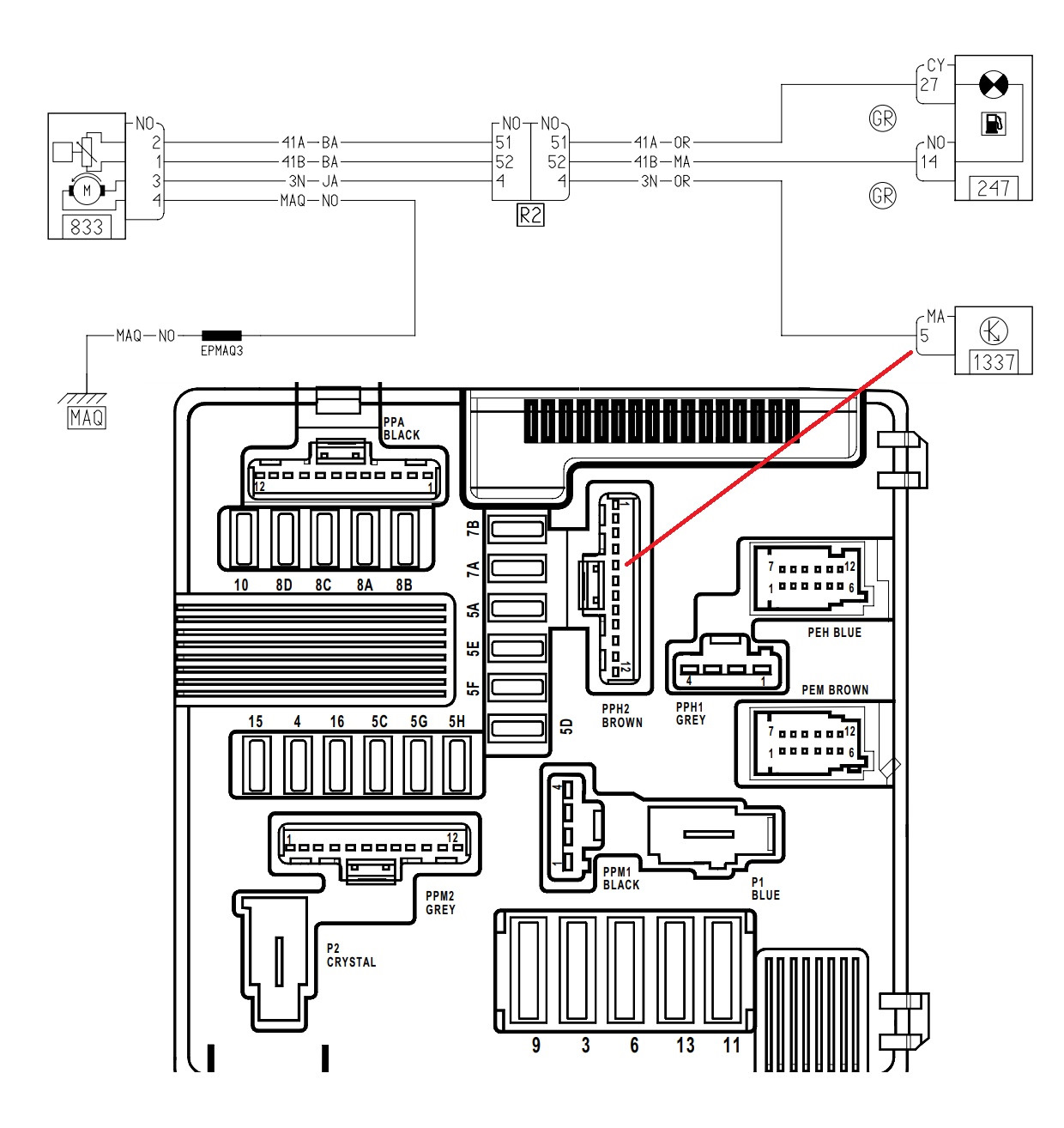

Расшифровка схемы электрических цепей на крышке блока предохранителей

Схема на внутренней стороне крышки блока предохранителей Рено Меган 2 представляет собой графическую карту электроцепей автомобиля. Она содержит условные обозначения всех защитных элементов, их номиналы и подключенные потребители.

Для корректной расшифровки необходимо сопоставить расположение предохранителей/реле на схеме с их физическим размещением в блоке. Схема разделена на секции, соответствующие группам потребителей (фары, зажигание, климат-контроль и т.д.), с четкой нумерацией позиций.

Ключевые элементы схемы

Основные обозначения:

Fxx (например F3) - Номер предохранителя с указанием силы тока (15A, 20A)
Rxx (например R2) - Номер реле
Штрих-коды - Цветовая маркировка проводов
Пиктограммы - Условные изображения потребителей (лампа, двигатель вентилятора и др.)

Пример расшифровки цепи:

Обозначение	Значение
F7 (30A)	Предохранитель №7 на 30 Ампер
→ Изображение вентилятора	Защищает цепь основного радиаторного вентилятора
R4	Управляется через реле №4

Важные нюансы:

Дублирующие номера (например F3 в двух разных секциях) указывают на парные предохранители для одной системы
Стрелки показывают направление подачи питания
Пунктирные линии обозначают косвенную связь через модули управления
Символ заземления (⊥) указывает на точку подключения к "массе"

При поиске неисправностей всегда сверяйтесь с актуальной схемой конкретной комплектации – расположение элементов может отличаться в зависимости от года выпуска и типа двигателя.

Типы предохранителей, используемых в Renault Megane 2 (цвета и номиналы)

Renault Megane 2 оснащается стандартными ножевыми предохранителями (тип blade), соответствующими международной системе цветовой маркировки. Основными типами являются предохранители стандартного размера (Regular) и уменьшенного формата (Mini).

Цвет корпуса напрямую указывает на номинальный ток защиты, что упрощает визуальную идентификацию при диагностике или замене. Использование предохранителя несоответствующего номинала или типа может привести к повреждению электрооборудования.

Цветовая маркировка и номиналы

Номинал (Ампер)	Цвет корпуса	Тип
5А	Светло-коричневый (бежевый)	Mini / Regular
7.5А	Коричневый	Mini / Regular
10А	Красный	Mini / Regular
15А	Синий	Mini / Regular
20А	Желтый	Mini / Regular
25А	Белый/прозрачный	Regular
30А	Зеленый	Regular

В монтажных блоках Megane 2 чаще применяются Mini-предохранители (компактные) для цепей малой мощности и Regular (стандартные) для силовых потребителей. Реже встречаются предохранители на 3А (фиолетовый) и 4А (розовый), преимущественно в цепях управления.

Критически важно при замене сверяться со схемой блока предохранителей конкретной комплектации. Использование предохранителя другого физического размера (например, Regular вместо Mini) даже при совпадении номинала недопустимо – контакты могут не обеспечить надежного соединения.

Внутренняя конструкция автомобильного предохранителя

Автомобильный ножевой предохранитель состоит из пластикового корпуса с прозрачным окошком и двух металлических контактных ножей, соединённых плавкой вставкой. Корпус изготавливается из термостойкого пластика, обеспечивающего электроизоляцию и механическую защиту внутренних элементов. Контактные ножи выполняются из меди или латуни с антикоррозийным покрытием для надёжного соединения с гнёздами блока предохранителей.

Плавкая вставка представляет собой калиброванную проволоку или металлическую полосу, рассчитанную на определённый ток срабатывания. Её изготавливают из сплавов с низкой температурой плавления (например, олово-свинец). При превышении номинального тока вставка нагревается и расплавляется в самом узком участке, разрывая цепь за 0,01-0,05 секунды. Диаметр и длина вставки строго рассчитываются под конкретный ток защиты.

Ключевые элементы конструкции

Компонент	Материал	Назначение
Корпус	Термостойкий пластик	Изоляция токоведущих частей, защита от внешних воздействий
Контактные ножи	Медь/латунь с покрытием	Передача тока, фиксация в блоке предохранителей
Плавкая вставка	Легкоплавкий сплав	Разрыв цепи при перегрузке
Индикатор (опционально)	Светодиод/цветная пломба	Визуальное определение срабатывания

Принцип срабатывания предохранителя при перегрузке цепи

Предохранитель функционирует как "слабое звено" в электрической цепи автомобиля. Его плавкая вставка рассчитана на строго определённый номинальный ток, указанный на корпусе элемента.

При превышении допустимой нагрузки в защищаемой цепи возникает перегрузка. Возрастающая сила тока приводит к резкому нагреву проводника плавкой вставки согласно закону Джоуля-Ленца (Q = I²·R·t). Температура металлического элемента быстро достигает точки плавления.

Процесс разрушения плавкой вставки

При критическом нагреве происходит последовательность физических изменений:

Металл вставки размягчается и теряет структурную целостность
В узких калиброванных участках формируются жидкие перешейки
Под действием поверхностного натяжения перешеек разрывается
Образование электрической дуги в месте разрыва
Полное испарение металла и гашение дуги

Скорость срабатывания напрямую зависит от величины перегрузки. При незначительном превышении номинала (10-20%) вставка может плавиться несколько секунд. При коротком замыкании, когда ток возрастает в десятки раз, разрушение происходит за миллисекунды.

После срабатывания цепь размыкается, что предотвращает:

Перегрев и возгорание проводки
Выход из строя электронных блоков управления
Повреждение потребителей энергии (фары, подогревы, мультимедиа)

Важно: Повторная установка предохранителя без устранения причины перегрузки приведёт к моментальному сгоранию нового элемента. Нельзя использовать "жучки" или вставки с завышенным номиналом – это создаёт риск пожара.

Какие цепи защищает каждый предохранитель (освещение, прикуриватель, стеклоподъемники)

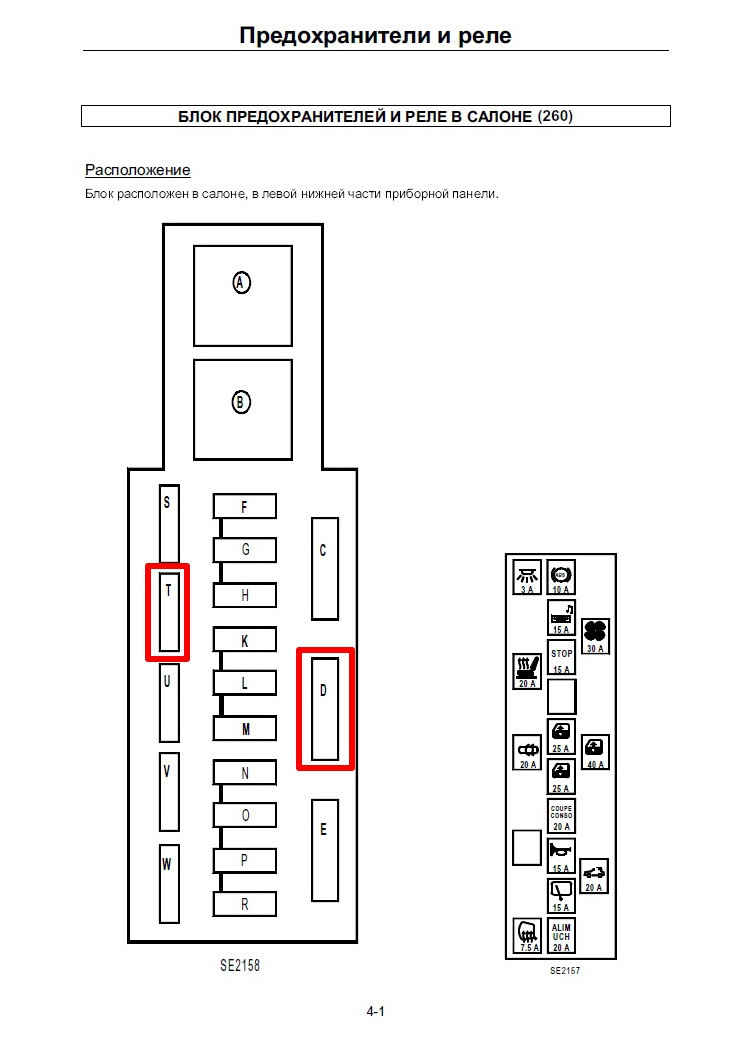

Предохранители в Рено Меган 2 сгруппированы в салонном блоке (расположен под бардачком) и подкапотном блоке. Для цепей освещения, прикуривателя и стеклоподъемников используются преимущественно предохранители салонного блока. Каждый элемент отвечает за конкретную группу потребителей, предотвращая перегрузки и короткие замыкания.

Назначение предохранителей может незначительно отличаться в зависимости от года выпуска и комплектации. Приведенные данные актуальны для типовых конфигураций. Перед заменой всегда сверяйтесь со схемой на крышке блока предохранителей или руководством по эксплуатации конкретного автомобиля.

Номер предохранителя	Номинал	Защищаемые цепи	Расположение блока
F1 (или F5)	5-10A	Подсветка приборной панели, подсветка переключателей климат-контроля и аудиосистемы	Салонный
F2 (или F6)	5-10A	Плафон освещения салона, подсветка ножного пространства водителя и пассажира	Салонный
F3 (или F7)	15-20A	Прикуриватель, розетка 12V	Салонный
F4 (или F8)	20-30A	Блок управления стеклоподъемниками (все двери)	Салонный
F9 (или F10)	10A	Габаритные огни (передние/задние), подсветка номерного знака	Салонный
F11 (или F12)	5-7.5A	Стоп-сигналы, дополнительный стоп-сигнал (на люке)	Салонный
F30 (или F32)	5-10A	Освещение багажника, перчаточного ящика	Салонный

Признаки перегоревшего предохранителя: как определить визуально

Визуальная диагностика – основной метод проверки целостности предохранителей. Для точного определения состояния элемент необходимо извлечь из блока предохранителей. Осмотрите его внимательно при хорошем освещении, обращая внимание на ключевые детали конструкции.

Пластиковый корпус предохранителя прозрачен специально для контроля состояния внутренней плавкой вставки. Основной признак неисправности – нарушение целостности этой металлической перемычки между контактными ножками.

Характерные визуальные признаки:

Обрыв проволочной перемычки: Четко видимый разрыв тонкой проволоки или металлической полоски внутри корпуса.
Потемнение или почернение: Наличие черных пятен, копоти или подпалин на внутренней поверхности пластика вокруг перемычки или на самой перемычке.
Оплавление пластика: Деформация, вздутие или локальное изменение прозрачности корпуса из-за сильного нагрева при перегорании.
Отсутствие перемычки: Полное разрушение плавкого элемента (встречается реже, обычно после очень сильных перегрузок или КЗ).

Важно: Незначительное потемнение металла перемычки без ее разрыва не всегда свидетельствует о неисправности. Основной критерий – наличие физического обрыва цепи. При сомнениях всегда проверяйте предохранитель мультиметром в режиме прозвонки или заменяйте на заведомо исправный.

Использование мультиметра для точной проверки исправности плавкой вставки

Мультиметр позволяет объективно оценить целостность токопроводящего элемента предохранителя. Принцип основан на измерении сопротивления: обрыв нити указывает на перегорание, близкое к нулю значение подтверждает исправность. Точность исключает ошибки визуального осмотра скрытых дефектов.

Перед проверкой убедитесь в полном снятии напряжения с электроцепи. Извлеките предохранитель из блока контактными плоскогубцами. Переведите мультиметр в режим прозвонки (значок диода или зуммера) или измерения сопротивления (Ω), диапазон 200 Ом.

Порядок действий

Очистите контактные ножки предохранителя от окислов.
Приложите щупы мультиметра к металлическим контактам с обеих сторон корпуса.
В режиме прозвонки:
- Звуковой сигнал / показание "0" → предохранитель цел.
- Отсутствие сигнала / "OL" → перегорел.
В режиме сопротивления:
- 0.1–5 Ом → исправен.
- "1", "OL" или бесконечность → требует замены.

При проверке в блоке без извлечения убедитесь в отключении потребителя цепи. Ложные показания возникают при параллельном подключении нагрузки. Для предохранителей SMD-типа используйте острые щупы, точечно касаясь контактных площадок. Корректные результаты гарантирует только прямой контакт щупов с металлом ножек.

Подготовка к замене: необходимые инструменты и запасные предохранители

Перед началом работ убедитесь в полном обесточивании бортовой сети автомобиля. Для этого выключите зажигание и извлеките ключ из замка, после чего отсоедините отрицательную клемму аккумуляторной батареи. Данная мера исключает риск короткого замыкания и повреждения электрооборудования при манипуляциях с блоками предохранителей.

Подготовьте чистую, хорошо освещенную рабочую зону. Убедитесь в наличии доступа к обоим монтажным блокам: основному (расположен в салоне под панелью водителя) и дополнительному (в подкапотном пространстве рядом с аккумулятором). При необходимости снимите защитные крышки блоков, нажав на фиксаторы.

Необходимые инструменты и материалы

Пинцет для предохранителей (обычно входит в комплект автомобиля, расположен в основном блоке)
Набор новых предохранителей номиналом 5A, 7.5A, 10A, 15A, 20A, 25A и 30A
Контрольная лампа или мультиметр для диагностики цепи
Фонарик для подсветки труднодоступных зон
Схема расположения предохранителей (прилагается к руководству по эксплуатации)

Тип предохранителя	Цвет корпуса	Рекомендуемый запас
Mini (низкопрофильный)	Желтый (20A), Синий (15A)	5-7 шт. каждого номинала
Standard (ATO)	Красный (10A), Желтый (20A)	3-5 шт. каждого номинала

Важно: Используйте только предохранители с номиналом, указанным на схеме или крышке блока. Установка элемента с несоответствующим током может привести к возгоранию электропроводки. Проверяйте целостность резервных предохранителей в блоках перед установкой новых.

Правила безопасности при работе с электропроводкой автомобиля

Работа с электросистемой автомобиля требует строгого соблюдения мер предосторожности. Игнорирование правил безопасности может привести к поражению током, возгоранию или выходу из строя электронных компонентов.

Всегда начинайте с отключения минусовой клеммы аккумулятора и дождитесь не менее 5 минут перед началом работ (особенно при обслуживании подушек безопасности или блоков управления). Используйте инструмент с диэлектрическими рукоятками и убедитесь в отсутствии влаги в рабочей зоне.

Основные требования

Защита аккумулятора: После отключения клеммы изолируйте её изолентой для предотвращения случайного контакта
Контроль параметров: При диагностике цепей под напряжением используйте мультиметр с исправными щупами и держите пальцы на изолированных участках
Предотвращение КЗ: Никогда не проверяйте целостность предохранителей металлическими предметами – применяйте специальные съёмники

Перед заменой предохранителей – сверьтесь со схемой блока и убедитесь в соответствии номинала
При ремонте проводки – используйте термоусадку вместо изоленты для герметизации соединений
После завершения работ – проверьте отсутствие оголённых проводов и надёжность креплений

Опасность	Меры защиты
Короткое замыкание	Снимать кольца/браслеты, использовать инструмент без повреждений изоляции
Повреждение ЭБУ	Отключать разъёмы блоков управления при сварке или зарядке АКБ
Возгорание	Иметь в зоне работ огнетушитель класса В (для электрооборудования)

Важно: Запрещается устанавливать предохранители нештатного номинала – это основная причина пожаров в автомобилях! При возникновении запаха гари или дыма немедленно обесточьте систему.

Пошаговая инструкция по извлечению предохранителя специальным пинцетом

Перед началом работ убедитесь, что зажигание автомобиля выключено, а соответствующие потребители электроэнергии деактивированы. Подготовьте специальный пластиковый пинцет для предохранителей, который обычно находится в монтажном блоке или комплекте инструментов автомобиля.

Определите местоположение нужного предохранителя, используя схему на крышке блока или руководство по эксплуатации Renault Megane 2. Визуально проверьте целостность извлекаемого элемента – трещины или почернение указывают на необходимость замены.

Процедура извлечения

Зафиксируйте пинцет: Возьмите инструмент так, чтобы его губки были направлены вертикально вниз.
Захват предохранителя: Совместите прорези пинцета с выступающими контактами предохранителя и плотно сожмите рукоятки до характерного щелчка.
Извлечение: Плавно потяните инструмент строго вверх без перекоса. Если элемент не поддается, ослабьте захват и повторите операцию.
Контроль: Удерживая предохранитель пинцетом, осмотрите его контакты на предмет коррозии или оплавления.

Важно: Никогда не используйте металлические инструменты – это может повредить посадочные гнезда. При затрудненном извлечении проверьте правильность позиционирования пинцета относительно контактов предохранителя.

Как правильно установить новый предохранитель в гнездо

Перед установкой убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Проверьте номинал нового предохранителя – он должен точно соответствовать перегоревшему элементу и требованиям схемы электрооборудования Рено Меган 2. Используйте только оригинальные предохранители или качественные аналоги с идентичными параметрами.

Очистите гнездо от пыли и окислов с помощью сжатого воздуха или мягкой щетки. Убедитесь, что контактные лепестки внутри гнезда не деформированы и плотно зафиксированы. При обнаружении повреждений гнезда или оплавленных следов на пластике блока – устраните неисправность перед монтажом.

Пошаговая процедура установки

Возьмите предохранитель за корпус, избегая касания металлических контактов пальцами.
Совместите ножки предохранителя с пазами гнезда согласно их геометрии (микролента/стандарт/мини).
Вставьте элемент строго вертикально без перекоса, плавно нажимая до характерного щелчка фиксатора.
Проверьте глубину посадки – корпус должен полностью утопиться в посадочном месте, а его верхняя часть не должна выступать над соседними элементами.
Включите цепь для тестирования – активируйте потребитель, защищаемый этим предохранителем (фары, прикуриватель, магнитолу).

Тип предохранителя	Особенности установки
Стандартный (ATO)	Ножки одинаковой длины, ориентация в гнезде произвольная
Мини (ATM)	Требует точного совпадения пазов из-за малого размера
Микролента (APM/Micro)	Обязательна правильная полярность (маркировка на корпусе)

Важно: при сопротивлении при установке извлеките элемент и проверьте совместимость типа. Не применяйте силу – это деформирует контакты гнезда. После замены проверьте отсутствие нагрева корпуса в течение 5-10 минут работы оборудования.

Проверка работы цепи после замены предохранителя

После установки нового предохранителя необходимо убедиться в восстановлении работоспособности цепи и отсутствии повторного перегорания. Включите потребитель, защищаемый этим предохранителем (например, фары, прикуриватель или стеклоподъемники), и визуально проверьте его функционирование. Убедитесь, что устройство работает стабильно, без сбоев или посторонних шумов.

Параллельно контролируйте состояние нового предохранителя в течение 5-10 минут. Аккуратно прикоснитесь к его корпусу тыльной стороной руки – сильный нагрев указывает на перегрузку или плохой контакт. Если предохранитель мгновенно перегорает повторно, цепь имеет критическую неисправность, требующую углубленной диагностики.

Алгоритм комплексной проверки

Тест мультиметром:
- Измерьте напряжение на клеммах предохранителя при включенном потребителе (ожидаемое значение: 12-14 В).
- Проверьте падение напряжения: разница между входом и выходом предохранителя не должна превышать 0.2 В.
Контроль тока:
- Подключите мультиметр в режиме амперметра последовательно с предохранителем.
- Сравните показания с номиналом предохранителя: рабочий ток должен составлять не более 80% от номинала.
Поиск утечек:
- При выключенном зажигании измерьте ток утечки в цепи (норма: до 50 мА).
- Прозвоните участки цепи на КЗ к массе, отсоединяя разъемы потребителей.

Признак неисправности	Возможная причина	Действия
Повторное перегорание	Короткое замыкание, неисправный потребитель	Диагностика проводки, отключение смежных узлов
Сильный нагрев корпуса	Перегрузка, коррозия контактов	Зачистка клемм, проверка тока нагрузки
Работа с перебоями	Окисление контактов, повреждение проводки	Визуальный осмотр жгутов, тест разъемов

Частые причины перегорания предохранителей в Рено Меган 2

Эксплуатационные проблемы с предохранителями часто возникают из-за перегрузки цепи или короткого замыкания. Регулярное срабатывание защиты указывает на необходимость диагностики конкретной электроцепи.

Поиск первопричины требует последовательной проверки всех компонентов, подключенных к проблемному предохранителю. Игнорирование повторных перегораний может привести к повреждению дорогостоящего оборудования.

Типичные источники неисправностей

Короткое замыкание в проводке:

Перетирание изоляции о кузовные элементы, коррозия контактов, повреждение кабелей грызунами.
Неисправность потребителей:
- Залипание реле стеклоподъемников или люка
- Короткое замыкание в обмотках электродвигателей (печки, вентилятора охлаждения)
- Пробой транзисторов в блоке управления отопителем
Некорректное подключение оборудования:
- Установка ламп повышенной мощности (особенно в противотуманных фарах)
- Ошибки при монтаже нештатной аудиосистемы или сигнализации
Проблемы с контактами:
- Окисление разъемов блоков фар
- Коррозия в колодках ЭБУ двигателя
- Деформация контактов прикуривателя из-за мощных потребителей
Механические повреждения:
- Перелом проводов в гофре двери (штатная болезнь)
- Повреждение жгута в районе педального узла

Диагностика короткого замыкания при повторном срабатывании предохранителя

Повторное перегорание предохранителя после замены указывает на наличие короткого замыкания (КЗ) в защищаемой цепи. Необходимо немедленно прекратить эксплуатацию автомобиля, так как это может привести к возгоранию электропроводки или выходу из строя дорогостоящих электронных компонентов. Диагностику следует начинать только после визуального осмотра цепи на предмет явных повреждений изоляции, оплавленных разъемов или посторонних предметов.

Последовательность действий при диагностике:

Отсоедините потребитель, защищаемый проблемным предохранителем (фары, магнитолу, блок управления и т.д.).
Установите новый предохранитель номиналом, строго соответствующим спецификации. Включите зажигание.
Наблюдайте за предохранителем:
- Если предохранитель не перегорел – неисправен отсоединенный потребитель.
- Если предохранитель перегорел – КЗ в проводке между блоком предохранителей и потребителем.

Локализация КЗ в проводке

Для поиска участка с замыканием потребуется мультиметр в режиме прозвонки или измерения сопротивления:

Снимите клемму с АКБ.
Отсоедините разъемы на всех элементах цепи (реле, датчики, лампы).
Прозвоните участки цепи мультиметром, подключив один щуп к контакту предохранителя (со стороны цепи), второй – к "массе":
- Норма: высокое сопротивление (OL или >1 кОм).
- КЗ: сопротивление близко к 0 Ом.

Типичные причины короткого замыкания:

Локация	Распространенные дефекты
Жгуты в дверных гофрах	Перетирание проводов о металл корпуса
Под сиденьями	Повреждение проводов механизмами регулировок
Район педалей	Перелом проводов из-за постоянного изгиба
Моторный отсек	Оплавление о горячие детали, коррозия контактов

При обнаружении КЗ замените поврежденный участок провода или установите изоляционную термотрубку. После ремонта повторно проверьте сопротивление цепи до подключения потребителей. Если замыкание устранить не удалось – необходим детальный анализ схемы электропроводки конкретной модификации автомобиля.

Ремонт проводки при повреждении изоляции: основные методы

Повреждение изоляции проводки в Renault Megane 2 требует незамедлительного вмешательства для предотвращения коротких замыканий, коррозии контактов или возгорания. Наиболее уязвимые участки – зоны перегибов жгутов возле дверей, в районе сидений и под капотом, где провода подвергаются вибрации и трению.

Перед началом работ необходимо точно локализовать повреждение с помощью мультиметра в режиме прозвонки или визуального осмотра при частичной разборке обшивки. Обязательно отключайте минусовую клемму АКБ для предотвращения замыканий во время ремонта.

Способы восстановления изоляции

Термоусадочная трубка: Оптимальный метод для прямых участков. Подбирается диаметр на 20-30% меньше сечения провода, прогревается феном до плотной усадки.
Изолента ХБ: Применяется при сложной географии жгута. Наносится внахлест (50% ширины) минимум в три слоя с натяжением.
Жидкая изоляция (спецлак или резиновая краска): Для точечных повреждений в труднодоступных местах после обезжиривания поверхности.

Алгоритм замены поврежденного участка

Вырезать дефектный фрагмент провода кусачками.
Подготовить замену: провод идентичного сечения и цвета (согласно схеме).
Соединить методом:
- Пайки с последующей изоляцией термотрубкой
- Обжима гильзами через кримпер
Проверить мультиметром отсутствие короткого замыкания на массу.

Метод	Применимость	Недостатки
Термоусадка	Одиночные провода	Требует демонтажа жгута
Изолента	Сложные жгуты	Снижение надежности при влажности
Жидкая изоляция	Микротрещины	Не подходит для механических нагрузок

Важно: При множественных повреждениях жгута рациональнее заменить весь участок целиком. После ремонта обязательно выполните тестирование потребителей и проверку отсутствия утечек тока на стоянке.

Замена предохранителя прикуривателя Рено Меган 2 своими руками

Перед началом работ отключите зажигание и извлеките ключ из замка. Убедитесь, что все электроприборы автомобиля выключены. Используйте защитные перчатки для предотвращения случайного замыкания контактов.

Блок предохранителей прикуривателя расположен в салоне. На Рено Меган 2 он находится слева под рулевой колонкой. Для доступа необходимо снять пластиковую крышку, поддев её плоской отвёрткой или пальцами за специальные пазы.

Пошаговая инструкция замены

Подготовьте инструменты и материалы:

Новый предохранитель номиналом 15А или 20А (уточните в руководстве)
Пинцет для извлечения (часто встроен в блок)
Фонарик для подсветки

Номер предохранителя прикуривателя в салонном блоке:

Модель	Типовой номер	Номинал
Megane II (до рестайлинга)	F7	20А
Megane II (после рестайлинга)	F34	15А

Определите положение предохранителя по схеме на внутренней стороне крышки блока
Извлеките неисправный предохранитель пинцетом, удерживая его вертикально
Проверьте целостность нити – перегоревший элемент имеет разорванную перемычку
Установите новый предохранитель строго того же номинала в соответствующий паз
Защёлкните крышку блока до характерного щелчка

После замены проверьте работу прикуривателя. Если устройство не функционирует, возможны дополнительные неисправности: окисление контактов, повреждение проводки или поломка гнезда прикуривателя. Избегайте установки предохранителей с превышением номинального тока – это может привести к возгоранию электропроводки.

Восстановление работы освещения салона после замены предохранителя

После установки нового предохранителя соответствующего номинала проверьте реакцию осветительных приборов. Включите зажигание или откройте двери для активации плафонов. Если освещение не восстановилось, отключите зажигание и извлеките ключ из замка перед дальнейшей диагностикой.

Осмотрите контакты предохранителя на предмет окисления или неплотной посадки в блоке. Проверьте смежные элементы цепи: лампы в плафонах (визуально или тестером), контакты дверных выключателей, целостность проводки в районе петель дверей. Убедитесь, что переключатель освещения салона не переведен в принудительно выключенное положение.

Диагностика неисправностей

При отсутствии результата выполните последовательную проверку элементов цепи:

Тест напряжения на обоих контактах гнезда предохранителя мультиметром
Контроль массы – подключите лампу-пробник между центральным контактом плафона и кузовом
Прозвонка проводов от блока предохранителей к дверным концевикам и потолочным модулям

Компонент	Признак неисправности	Способ проверки
Дверной концевик	Коррозия контактов, заклинивание кнопки	Замыкание контактов отверткой при открытой двери
Потолочный плафон	Перегоревшие лампы, нарушение пайки	Подача 12В напрямую на контакты плафона
Шлейф проводки	Обрыв в гофре дверных петель	Замер сопротивления между разъемами кузова и двери

Важно: При выявлении неисправности дверного выключателя временно замкните соответствующие контакты в фишке блока предохранителей для проверки теории. Для окончательного ремонта потребуется замена концевика или реставрация поврежденной проводки с применением термоусадки.

После устранения дефектов установите предохранитель повторно и произведите контрольный запуск системы. При восстановлении освещения проверьте корректность работы всех режимов: включение от открытия дверей, ручное управление, подсветка багажника. Убедитесь в отсутствии паразитных утечек тока при закрытых дверях.

Решения при отказе стеклоподъемников из-за проблем с предохранителем

Перегоревший предохранитель – наиболее вероятная причина внезапного отказа стеклоподъемников на Рено Меган 2. Эта неисправность возникает из-за перегрузки цепи, короткого замыкания или естественного износа элемента. Первым шагом всегда должна быть проверка целостности соответствующих предохранителей в монтажных блоках.

Замена предохранителя временно восстановит работу стеклоподъемников, но критически важно выявить и устранить первопричину перегорания. Игнорирование этого этапа приведет к повторному выходу элемента из строя и риску повреждения электропроводки или моторчиков стеклоподъемников.

Алгоритм диагностики и устранения неисправности

Локализация блока предохранителей: Найдите салонный блок (под панелью водителя) и подкапотный блок (рядом с аккумулятором). Для точного расположения сверьтесь со схемой в руководстве автомобиля.

Идентификация предохранителей: Используйте схему на крышке блока или мануал для определения элементов, отвечающих за стеклоподъемники. Типовое расположение для Меган 2:

Блок	Номер предохранителя	Номинал	Зона ответственности
Салонный	F10	20А	Передние стеклоподъемники
Салонный	F20	20А	Задние стеклоподъемники
Подкапотный	MF7	30А	Центральный замок + стеклоподъемники (некоторые комплектации)

Проверка целостности: Извлеките целевой предохранитель щипцами. Перегоревший элемент имеет разорванную нить или потемнение колбы.
Замена: Установите строго новый предохранитель с идентичным номиналом (например, 20А). Использование элемента с большим током спровоцирует возгорание проводки.
Контроль работы: Проверьте функциональность всех стеклоподъемников. Если проблема сохранилась только на одной двери – причина в моторчике или проводке конкретного узла.
Диагностика цепи при повторном перегорании:
- Отключите разъемы моторчиков стеклоподъемников и замените предохранитель. Если элемент не перегорает – неисправен один из моторов.
- Проверьте состояние проводки в гофрах между кузовом и дверями (частые точки обрыва/замыкания).
- Протестируйте кнопки управления на предмет залипания или коррозии контактов.

При частом перегорании предохранителя запрещена эксплуатация стеклоподъемников до полного устранения неполадки. Для сложной диагностики электроцепи (поиск КЗ, замер нагрузок) рекомендуется обратиться к автоэлектрику.

Замена предохранителей цепи зарядки (проблемы с АКБ и генератором)

Перегоревший предохранитель в цепи зарядки – частая причина недозаряда АКБ и сбоев в работе генератора на Renault Megane 2. Основным элементом защиты здесь выступает мощный плавкий предохранитель F6 номиналом 70А, расположенный в моторном отсеке. Его повреждение моментально прерывает подачу тока от генератора к аккумулятору и бортовой сети.

Симптомы неисправности включают постоянное свечение индикатора разряда АКБ на приборной панели, падение напряжения ниже 13В при работающем двигателе, быструю разрядку аккумулятора. Дополнительно могут наблюдаться некорректная работа ЭБУ двигателя и электроусилителя руля из-за недостаточного напряжения в сети.

Процедура замены предохранителя F6

Необходимые инструменты: новый предохранитель 70А (тип MAXI), плоскогубцы с изолированными ручками, мультиметр.

Заглушите двигатель и выньте ключ зажигания
Отсоедините минусовую клемму от аккумулятора
Откройте блок предохранителей в моторном отсеке (расположен возле АКБ)
Найдите предохранитель F6 по схеме на крышке блока (обычно в верхнем ряду)
Извлеките поврежденный элемент специальными щипцами или плоскогубцами
Вставьте новый предохранитель строго соответствующего номинала
Подключите АКБ и произведите тестовый запуск двигателя

Параметр	Значение
Номер предохранителя	F6
Номинал	70 ампер
Тип корпуса	MAXI
Цветовая маркировка	Синий
Блок расположения	Моторный отсек

Важные нюансы: Всегда устанавливайте предохранитель оригинального номинала – установка меньшего значения вызовет мгновенное перегорание, большего – риск повреждения проводки. После замены обязательно измерьте напряжение на клеммах АКБ при работающем двигателе: норма 13.8-14.5В. Если предохранитель снова перегорает, требуется диагностика генератора (проверка диодного моста, статора, регулятора напряжения) и целостности проводки до АКБ.

Дополнительные точки проверки: Осмотрите контакты в монтажном блоке на предмет окисления, проверьте целостность провода от генератора к предохранителю F6. Убедитесь в отсутствии короткого замыкания в силовых цепях, подключенных после предохранителя.

Предохранители и реле бензонасоса на Renault Megane 2 выполняют критически важную функцию защиты и управления электропитанием топливного модуля. Они предотвращают повреждение дорогостоящих компонентов при коротких замыканиях или перегрузках цепи, обеспечивая стабильную подачу топлива в двигатель. Отказ этих элементов приводит к полной остановке силового агрегата.

Основной блок предохранителей расположен в салоне автомобиля под панелью приборов со стороны водителя, за декоративной крышкой. Дополнительный моторный отсек содержит силовые реле и предохранители, непосредственно связанные с системами двигателя, включая бензонасос. Точная идентификация элементов требует схемы конкретной модификации из-за различий между комплектациями.

Особенности предохранителей и реле бензонасоса на Megane 2

Ключевые параметры и идентификация

Цепь питания бензонасоса защищена предохранителем номиналом 15А или 20А в зависимости от типа двигателя (обозначение F5 или F8 в салонном блоке, F23 в подкапотном). Управление осуществляется через реле бензонасоса (обычно серое, маркировка RG), которое активируется сигналом от ЭБУ двигателя после включения зажигания. Реле расположено в подкапотном блоке предохранителей (отсек возле аккумулятора).

Типовые признаки неисправностей

Двигатель не запускается при исправном стартере (отсутствует характерный звук работы бензонасоса при включении зажигания)
Самопроизвольная остановка двигателя во время движения
Прерывистая работа мотора, рывки при нагрузке
Видимое оплавление корпуса предохранителя или потемнение контактов реле

Порядок диагностики и замены

Обесточить бортовую сеть (снять клемму "-" с АКБ)
Проверить целостность предохранителя мультиметром в режиме прозвонки
Извлечь реле бензонасоса и подать напряжение 12В на управляющие контакты (85 и 86), проверив срабатывание щелчком
Осмотреть посадочные гнезда на окисление и механические повреждения
Установить новые компоненты строго соответствуя номиналам и ориентации контактов

Компонент	Расположение	Номинал	Особенности
Предохранитель бензонасоса	Салонный блок (F5/F8) или подкапотный (F23)	15A / 20A	Замена только на идентичный номинал
Реле бензонасоса	Подкапотный блок (RG)	Стандартное 4-контактное	Требует проверки контактов 30 и 87 при срабатывании

Важно: Повторное перегорание предохранителя после замены указывает на КЗ в цепи питания насоса или неисправность самого топливного модуля. Требуется углубленная диагностика проводки и замер сопротивления обмотки насоса.

Модернизация блока предохранителей: установка дополнительных защит

Стандартная конфигурация блока предохранителей Renault Megane II не всегда учитывает потребности владельцев в подключении нештатного оборудования. Установка дополнительных защит позволяет предотвратить риски перегрузки штатных цепей при монтаже дополнительных потребителей энергии.

Модернизация требует точного понимания схемы электропроводки и параметров существующих цепей. Неправильная интеграция может привести к повреждению контроллеров или возгоранию, поэтому работы выполняются только при отключенной клемме АКБ.

Основные методы модернизации

Монтаж отдельного блока реле и предохранителей
Установка автономного модуля (например, от BOSCH) для питания мощных потребителей: противотуманных фар, сабвуфера, дополнительных розеток 12V
Интеграция предохранителей-перемычек
Использование шунтирующих колодок (add-a-circuit) для подключения новых цепей через штатные разъемы без повреждения проводки
Установка диодных изоляторов
Защита CAN-шины от обратных токов при подключении мультимедийных систем или камер заднего вида

Тип защиты	Рекомендуемый номинал	Подключаемое оборудование
Мини-предохранитель	5-15А	LED-подсветка, датчики парковки
MAXI-предохранитель	20-50А	Инверторы 220V, обогревы сидений
Термопредохранитель	80°C срабатывания	Блоки управления в подкапотном пространстве

Определите точки подключения - только через диагностический разъем OBD или штатные реле с маркировкой "ACC"
Рассчитайте сечение проводов - минимальное сечение 1.5 мм² для нагрузок до 10А
Используйте влагозащищенные корпуса - обязательна герметизация мест ввода проводов в салон

При замене штатных предохранителей на аналоги с повышенным номиналом требуется обязательная установка промежуточного реле. Прямое увеличение тока защиты приводит к оплавлению изоляции проводов и выходу из строя электронных модулей (BSI, UCH).

Для диагностики модернизированных цепей применяйте мультиметр с режимом прозвонки под нагрузкой. Проверяйте падение напряжения на новых соединениях - превышение 0.5В указывает на недостаточное сечение проводников или окисление контактов.

Профилактика перегорания: советы по эксплуатации электрооборудования

Соблюдение правил использования электросистемы автомобиля значительно снижает риск перегорания предохранителей и повреждения компонентов. Регулярная проверка состояния проводки и потребителей энергии предотвращает короткие замыкания и перегрузки.

Контроль за установкой нештатного оборудования и своевременное устранение неисправностей исключают аварийные режимы работы цепи. Важно избегать самостоятельного изменения схемы электрооборудования без понимания нагрузочных характеристик.

Ключевые правила эксплуатации

Контроль мощности оборудования: Не подключайте устройства, превышающие допустимую нагрузку цепи (указана на крышке блока предохранителей)
Проверка контактов: Регулярно очищайте клеммы АКБ и массовые точки кузова от окислов
Герметичность соединений: Защищайте колодки жгутов проводов от влаги силиконовой смазкой
Диагностика перед заменой: При срабатывании предохранителя всегда ищите первопричину, а не просто устанавливайте новый

Таблица критичных потребителей

Система	Макс. нагрузка (А)	Рекомендации
Фары головного света	15	Используйте лампы только штатной мощности
Обогрев стекол	30	Отключайте при запуске двигателя
Прикуриватель	20	Не подключайте компрессоры > 150 Вт
Аудиосистема	25	Проверяйте целостность экранирования антенны

Ежегодная диагностика: Проверяйте сопротивление изоляции высоковольтных проводов системы зажигания
Защита блока предохранителей: Исключайте попадание жидкости в монтажный отсек
Правильная замена ламп: Отключайте питание перед установкой новых лампочек

Важно: При частом перегорании одного предохранителя выполните замер потребляемого тока клещами для выявления утечек. Используйте только предохранители с номиналом, указанным на схеме – установка "жучков" приводит к возгоранию проводки.

Список источников

При подготовке материалов использовались специализированные технические документы и авторитетные отраслевые ресурсы.

Основной акцент сделан на официальную документацию и практические руководства для точности информации.

Официальное руководство по ремонту Renault Megane II (издательство Renault S.A.S.)
Электросхемы бортовой сети Megane II из каталога AutoData
Рабочие мануалы по диагностике электрооборудования от Haynes Publishing
Технические бюллетени сервисных центров Renault
Форумные обсуждения на Renault-Club и Drive2 с реальными кейсами ремонта
Видеоинструкции по замене предохранителей от сертифицированных автомехаников
Каталоги расположения блоков предохранителей в кузове Megane II (Europaparts)
