Предпусковой подогреватель КамАЗ устройство характеристики частые неисправности и их ремонт Более лаконичный вариант 76 символов - Устройство и ремонт предпусковых подогревателей КамАЗ рабочие схемы проблемы решения
Статья обновлена: 04.08.2025
Сложные климатические условия эксплуатации грузовиков КамАЗ требуют надежных решений для холодного пуска. Электрический предпусковой подогреватель (ПП) – обязательный элемент в оснащении дизельных моторов, обеспечивающий стабильную работу техники при экстремально низких температурах.
Устройство прогревает охлаждающую жидкость в контуре двигателя до запуска, снижая износ деталей, ускоряя выход на рабочий режим и предотвращая "холодный" старт. Правильная эксплуатация и своевременное обслуживание подогревателя критически важны для безотказной работы грузовика в зимний период.
В статье подробно рассматриваются конструктивные особенности ПП брендированных и аналоговых моделей для КамАЗа, ключевые технические параметры, частые неисправности от отказа водяного насоса до проблем с электроникой, а также практические рекомендации по диагностике и ремонту.
Устройство и основные компоненты системы предпускового подогрева

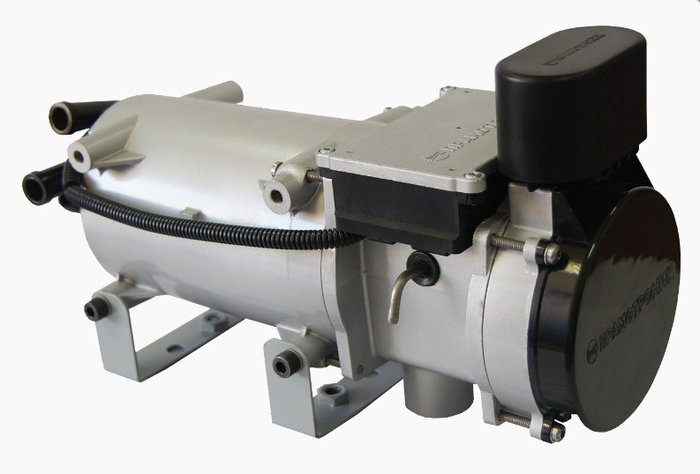

Предпусковой подогреватель двигателя на КамАЗ (тип "Север") представляет собой автономный жидкостный агрегат, обеспечивающий нагрев охлаждающей жидкости до оптимальной температуры перед холодным пуском. Конструктивно он интегрирован в систему охлаждения двигателя и оснащён собственными управляющими элементами. Основная функция – предотвращение износа двигателя при низких температурах за счёт принудительного прогрева блока цилиндров и масляного картера.
Система работает по замкнутому принципу: насос прокачивает антифриз через теплообменник подогревателя, где тот нагревается пламенем от сгорания дизтоплива в камере сгорания. Разогретая жидкость поступает в рубашку охлаждения двигателя, далее возвращается в подогреватель. Нагрев масла осуществляется косвенно через теплообмен с прогретым блоком цилиндров и циркулирующей ОЖ. Весь процесс управляется электронным блоком (ЭБУ), контролирующим подачу топлива, воздуха и искрообразование.
Ключевые компоненты и их функции
Основные элементы подогревателя:
- Камера сгорания – цилиндрическая ёмкость с теплообменником, где сжигается топливно-воздушная смесь для нагрева ОЖ.
- Топливный насос – подаёт дизельное топливо из бака в камеру сгорания дозированными порциями.
- Воздушный компрессор – нагнетает воздух, необходимый для горения топлива и удаления дымовых газов.
- Насос охлаждающей жидкости (помпа) – обеспечивает циркуляцию антифриза между подогревателем и контуром двигателя.
- Свеча накаливания – разогревает топливную смесь для воспламенения при старте.
- Тепловой реле (датчик температуры) – передаёт данные о температуре ОЖ в ЭБУ для регулировки работы.
- Электронный блок управления (ЭБУ) – автоматизирует запуск, работу и остановку агрегата по таймеру или сигналам датчиков.
Дополнительные компоненты:
| Топливозаборник | Фильтр грубой очистки на линии подачи топлива |
| Лампа контроля | Сигнализирует о работе подогревателя и неисправностях |
| Датчик перегрева | Аварийное отключение при критической температуре |
| Выхлопная труба | Отвод отработавших газов за пределы кузова |
Принципиальная схема работы:
- Активация подогревателя (вручную или по таймеру) запускает ЭБУ.
- Включаются помпа и компрессор, свеча накаливания разогревается.
- Подаётся топливо в камеру сгорания, смешиваясь с воздухом.
- Топливная смесь воспламеняется, прогревая теплообменник и ОЖ.
- ЭБУ регулирует мощность горения по данным датчика температуры.
- После достижения заданной температуры двигателя система отключается.
Принцип работы жидкостного предпускового подогревателя КамАЗ

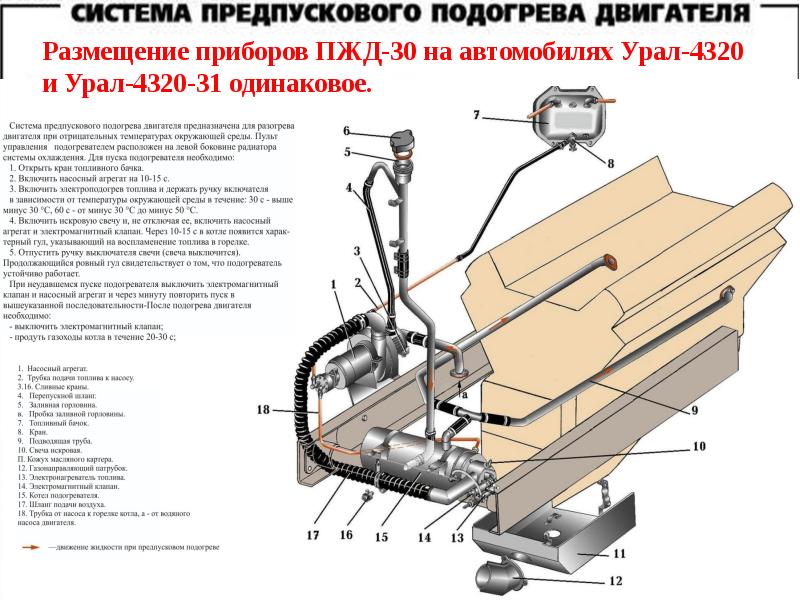

Предпусковой подогреватель (например, модели ПЖД-30) нагревает охлаждающую жидкость двигателя перед запуском, обеспечивая циркуляцию теплого антифриза по малому контуру системы охлаждения. Это позволяет избежать сложного холодного пуска, снизить износ деталей мотора и повысить температуру в кабине. Агрегат функционирует автономно, независимо от работы силового агрегата, питаясь от бортовой сети автомобиля.
Цикл запуска инициируется с блока управления в кабине. После активации системы топливный насос подает солярку из бака в камеру сгорания подогревателя, а вентилятор нагнетает воздух для образования топливно-воздушной смеси. Электрическая свеча накала воспламеняет смесь, выделяемое тепло передается через теплообменник охлаждающей жидкости. Циркуляционный насос прокачивает антифриз через рубашку двигателя и радиатор салона.
Ключевые этапы работы:
- Запуск:
- Активация блока управления
- Проверка датчиков (температура ОЖ, давление топлива)
- Розжиг:
- Включение свечи накала (5-60 сек)
- Подача топлива форсункой
- Запуск вентилятора
- Прогрев:
- Нагрев теплообменника пламенем горелки
- Циркуляция антифриза насосом
- Контроль:
- Автоматическое отключение при достижении заданной температуры (70-85°C) или сбое
- Защита от перегрева
| Элемент | Роль в работе |
|---|---|
| Теплообменник | Изолирует зону горения, передает тепло антифризу |
| Циркуляционный насос | Обеспечивает движение ОЖ через блок двигателя |
| Пламенная трубка | Формирует устойчивое горение смеси |
Технические характеристики заводского подогревателя КамАЗ
Стандартным заводским предпусковым подогревателем для двигателей КамАЗ является модель 14ТС-10 или её модификации. Устройство подключается к системе охлаждения двигателя и предназначено для прогрева охлаждающей жидкости и салона перед запуском при температуре до -45°C. Основные рабочие параметры соответствуют бортовой сети транспортного средства и условиям эксплуатации в тяжелой технике.
Ключевые технические характеристики:
- Номинальное напряжение: 24 В (совместимо с электросистемой КамАЗ)
- Электрическая мощность: 1.4–2.0 кВт в зависимости от модификации
- Тепловая мощность: 12–16 кВт
- Расход топлива (дизель): 0.6–1.2 л/час в штатном режиме
- Производительность насоса ОЖ: до 14 л/мин
- Защита: автоматическое отключение при перегреве (>120°C) или падении напряжения (<20 В)
Требуемое топливо и особенности его подвода к подогревателю
Подогреватели двигателя на КамАЗах используют основное дизельное топливо (сорт С или Е согласно ГОСТ 32511-2013), забираемое напрямую из топливной системы автомобиля. Топливо должно соответствовать сезону эксплуатации: летнее (температура фильтруемости до -5°C), зимнее (до -25°C) или арктическое (до -44°C), так как парафинизация при низких температурах блокирует подачу.
Топливоподвод организован через тройник на магистрали низкого давления двигателя перед фильтром тонкой очистки. Отбор обеспечивает защиту от воздушных пробок и контроль расхода. Топливо поступает в подогреватель по отдельному медному трубопроводу (Ø 6-8 мм) или армированному шлангу, закрепленному хомутами вдали от нагретых деталей.
Особенности системы подачи:
- Штатный топливный насос подогревателя – шестеренчатый или диафрагменный, создает давление 0.6–1.2 Бар. Установлен на корпусе подогревателя
- Дросселирующая шайба на входе топливной магистрали регулирует объем подачи (0.3–0.6 л/час)
- Аварийный датчик падения давления отключает подогреватель при нарушении топливоподвода
| Компонент | Назначение | Типовая неисправность |
| Топливный насос | Принудительная подача топлива в испаритель | Износ диафрагмы, залипание клапанов |
| Подводящая трубка | Транспортировка топлива | Перегибы, обледенение, трещины |
| Дросселирующая шайба | Дозировка расхода | Загрязнение калибровочного отверстия |
Распространенные проблемы – замерзание топлива в магистрали при использовании летней солярки, засорение фильтра-сетки насоса, утечки в местах соединений. Для ремонта демонтируют топливопровод, продувают его сжатым воздухом, заменяют уплотнения и поврежденные шланги, проверяют производительность насоса напрямую от АКБ.
Правила безопасной эксплуатации при запуске подогревателя
Перед активацией подогревателя удостоверьтесь в отсутствии легковоспламеняющихся материалов в радиусе 3 метров, обеспечьте достаточную вентиляцию пространства. Проверьте отсутствие видимых повреждений на топливных магистралях, разъемах питания и выхлопной системе – утечка топлива или проводки с нарушенной изоляцией требуют немедленного устранения.
Запрещено запускать устройство в закрытых помещениях без принудительной вентиляции из-за риска отравления угарным газом. Всегда используйте только рекомендованные марки топлива и стабилизаторы, указанные в инструкции. Во время работы контролируйте индикаторы на панели управления: немедленно прекратите эксплуатацию при появлении дыма из корпуса, искр, резкого запаха топлива или ошибок на дисплее.
Ключевые требования:
- Надежная фиксация автомобиля стояночным тормозом перед пуском
- Контроль уровня охлаждающей жидкости и давления в топливной системе
- Исключение контакта нагретых элементов (выхлопная труба, кронштейны) с горючими поверхностями
| Стадия | Действия |
|---|---|
| После отключения | Не прикасаться к узлам термостата и выпускного коллектора в течение 15 минут |
| Техобслуживание | Работы проводить только на остывшем двигателе с отключенной АКБ |
При аварийной остановке (задымление, пламя):
- Немедленно отключите питание через центральный выключатель
- Используйте углекислотный огнетушитель (класс В)
- Не открывайте корпус до полного остывания агрегата
Подготовка подогревателя к работе в зимних условиях
Перед началом эксплуатации в морозы проведите тщательный визуальный осмотр компонентов подогревателя. Убедитесь в отсутствии трещин на топливных шлангах, герметичности соединений и целостности электрической проводки. Проверьте уровень охлаждающей жидкости в системе двигателя – недостаток антифриза приведет к некорректной работе контура подогрева.
Обязательно замените топливный фильтр тонкой очистки, так как парафинизация солярки при низких температурах – частая причина сбоев. Долейте в бак зимнее дизельное топливо (не ниже сезонной марки) и добавьте антигель. Прокачайте топливную систему ручной подкачкой до появления плотной струи без пузырей.
Контрольные операции и запуск
- Проверка аккумулятора: напряжение должно быть не ниже 12.5 В. Очистите клеммы от окислов.
- Тест свечи накала: измерьте сопротивление (норма: 0.9–1.1 Ом). Нагар удаляйте металлической щеткой.
- Включите подогреватель на 10 минут в тестовом режиме без запуска двигателя для прокачки системы.
| Параметр | Норма | Метод проверки |
|---|---|---|
| Давление топлива | 0.6–0.8 бар | Манометр в разрыв магистрали |
| Ток стартера | ≤16 А | Токоизмерительные клещи |
| Прогрев салона | +15°С за 20 мин | Контроль термометром |
Важно: при температурах ниже -25°С предварительно включите подогреватель на два цикла по 15 минут с интервалом в 5 минут для предотвращения замерзания конденсата в выхлопной трубе. Используйте только рекомендованные производителем адаптированные моторные масла и антифризы с температурой замерзания на 10°С ниже ожидаемого минимума.
Частые неисправности предпусковых подогревателей КамАЗ и их признаки
Основные проблемы возникают из-за износа компонентов топливной системы, загрязнения рабочих каналов и нарушения электропитания. Низкое качество топлива усиливает эти негативные факторы.
Характерные признаки определяются по внешним проявлениям работы подогревателя и показаниям контрольных приборов. Своевременное выявление признаков помогает предотвратить полный отказ системы.
- Выход из строя свечи накаливания – полное отсутствие запуска подогревателя, искрение или отсутствие накала при визуальной проверке.
- Неисправность топливного насоса – подтекание солярки, отсутствие характерного тикающего звука при запуске, перебои в работе.
- Забитый фильтр тонкой очистки – неустойчивое горение топлива, самопроизвольное отключение через 5-10 минут работы.
- Короткое замыкание катушки – срабатывание предохранителей, подгорание проводки, появление запаха гари.
- Сильное закоксовывание форсунки – прерывистое пламя на запальной трубке, неровное гудение, черный дым из системы отвода газов.
- Неисправность датчика перегрева – аварийные отключения при нормальной температуре корпуса, отсутствие реакции на перегрев.
Диагностика типичных проблем: отсутствие розжига и перегрев
Диагностика отсутствия розжига требует проверки ключевых систем в строгой последовательности. Начните с топливной системы: убедитесь в наличии дизельного топлива в баке подогревателя, проверьте чистоту топливного фильтра (отстойника), работоспособность топливного насоса (слышно характерное гудение при включении), целостность и отсутствие перегибов топливных магистралей, а также правильную работу обратного топливного клапана (предотвращает слив топлива из системы). Далее проверьте подачу воздуха: воздуховод на заборе воздуха и выхлопную трубу должны быть чистыми и не перегнутыми; холодный воздух засасывается снизу лотка подогревателя – убедитесь, что путь свободен (распространенная проблема зимой – блокировка снегом или льдом).
Критически важна электрическая часть и система зажигания. Проверьте свечу накаливания: измерьте сопротивление (должно быть около 0.7 - 1.2 Ом при +20°C) и целостность изолятора; убедитесь в надежности соединений питания и "массы" самой свечи. Проверьте поступление напряжения ~20-23В от блока управления на свечу во время циклов розжига с помощью мультиметра или контрольной лампы (при работающем вентиляторе). Осмотрите катушку свечи на предмет трещин и проверьте надежность контактов высоковольтного провода. Протестируйте датчик пламени (ионизационный электрод) на чистоту, отсутствие нагара и правильность положения относительно корпуса горелки и форсунки, а также убедитесь в целостности его проводки до блока управления.
Диагностика причин перегрева
При перегреве подогревателя (о чем сигнализирует аварийное отключение или характерный запах) диагностику начинают с проверки циркуляции охлаждающей жидкости в системе отопления салона и двигателя. Осмотрите контуры на предмет механических повреждений, перегибов шлангов и надежность всех соединений. Тщательно удалите воздушные пробки из контура обогревателя (через отдельные штуцеры системы или приподняв передок автомобиля наклонно), так как воздух блокирует циркуляцию. Убедитесь в исправности циркуляционного насоса подогревателя: при подключении питания (+24В) он должен работать с характерным шумом, создавая ощутимый поток жидкости.
Проверьте работу терморегулятора (термостата): он должен открываться при достижении рабочей температуры (~72-78°C для разных моделей), направляя часть потока на радиатор отопителя салона; залипание в закрытом положении вызывает закипание в малом контуре подогревателя. Контролируйте фактическую температуру с помощью диагностического оборудования (если доступно через разъем) или внешнего термометра на выходной магистрали подогревателя – сравните с установленным порогом отключения в БУ (обычно 85-95°C). Ошибки в алгоритме работы блока управления (слишком ранний пуск насоса, отсутствие терморегуляции вентилятором на малых оборотах, слишком позднее отключение) также могут быть причиной перегрева; здесь может потребоваться подключение диагностического сканера к разъему БУ ППД.
| Проблема | Ключевые точки диагностики |
|---|---|
| Отсутствие розжига |
|
| Перегрев (Отключение) |
|
Ремонт топливного насоса подогревателя своими руками
Перебои в подаче топлива – распространенная причина отказа предпускового подогревателя. Перед разборкой насоса:
1. Проверьте напряжение на его клеммах при включенном подогревателе. 2. Убедитесь в чистоте топливного фильтра подогревателя и отсутствии воздушных пробок в магистрали.
Последовательность ремонта
Демонтаж:
- Отключите минусовую клемму АКБ.
- Аккуратно отсоедините топливные шланги (заглушите концы проволокой, предотвращая утечку).
- Снимите электропроводку.
- Выкрутите крепежные болты и снимите насос с кронштейна.
Разборка и диагностика:
- Раскрутите корпус насоса (часто 4-6 мелких винтов под крест).
- Осмотрите диафрагму: Трещины, жесткость или разрывы требуют замены (наиболее частая неисправность).
- Проверьте впускной и выпускной клапаны (маленькие металлические "тарелки") на герметичность и подвижность (продуйте) – залипание часто устраняется чисткой.
- Очистите сетчатый фильтр-стаканчик (если есть) во впускном канале.
- Проверьте шток электромагнита и возвратную пружину на свободный ход.
- Осмотрите обмотку катушки на предмет оплавлений или запаха горелого. Замерьте сопротивление мультиметром (сравните с паспортным).
Сборка и установка:
- Тщательно очистите все детали от грязи (нагар, отложения) чистым топливом или спиртом.
- Замените изношенные части (диафрагма, клапаны, уплотнительные прокладки). Используйте только качественные ремкомплекты.
- Сборку производите в обратном порядке. Убедитесь в правильном расположении всех элементов (синхронизация клапанов и усика диафрагмы). Затягивайте винты равномерно, без перекосов и усилия.
- Прокачайте систему ручной подкачкой перед запуском для удаления воздуха (если предусмотрено насосом).
- Проверьте работу подогревателя в разных режимах на герметичность соединений и стабильность горения.
- Важно: Работоспособность старых проводов и надежность "массы" сильно влияют на насос.
- Сложности: Если после замены деталей подача топлива не восстанавливается, возможен необратимый износ корпуса или катушки – требуется замена насоса в сборе.
Замена термостата или датчиков температуры в системе подогрева
Неисправность термостата предпускового подогревателя проявляется в отсутствии циркуляции охлаждающей жидкости по большому кругу после прогрева (двигатель не выходит на рабочую температуру, печка дует холодным) или, наоборот, в слишком раннем открытии, что замедляет прогрев. Проблемы с датчиками температуры (обычно один отвечает за включение/выключение горелки по температуре ОЖ, другой - за защиту от перегрева) приводят к некорректной работе подогревателя: самопроизвольным отключениям, невозможности запуска, переходу в аварийный режим или неэффективному прогреву.
Замена этих компонентов требует внимательности, так как связана с системой охлаждения. Для замены термостата или датчиков (обычно установлены на корпусе подогревателя или в близких точках врезки в контур охлаждения):
- Обесточьте систему: Отсоедините клеммы аккумулятора.
- Дождитесь остывания: Подогреватель и охлаждающая жидкость должны быть холодными.
- Снизьте давление в системе охлаждения: Осторожно приоткройте расширительный бачок.
- Слейте ОЖ (при необходимости):
- Для замены термостата слив жидкости из блока подогревателя или основного контура обязателен.
- Для замены датчика температуры иногда достаточно просто подставить емкость под место установки и быстро произвести замену – потерь будет минимум.
- Снимите электрический разъем с заменяемого датчика.
- Демонтируйте неисправный элемент:
- Датчик: Выкрутите его спецключом или торцевой головкой соответствующего размера.
- Термостат: Открутите крепежные болты/гайки корпуса термостата.
- Очистите посадочные поверхности от старой прокладки, грязи, накипи.
- Установите новый элемент:
- Датчик: Нанесите тонкий слой термостойкого герметика на резьбу (если иное не указано производителем), вверните датчик от руки до упора и затяните с рекомендованным моментом.
- Термостат: Установите новую прокладку (часто идет в комплекте), при необходимости нанесите тонкий слой герметика. Соберите корпус, затяните крепеж крест-накрест с указанным моментом.
- Подсоедините разъем к новому датчику (при замене термостата разъемов обычно нет).
- Долейте охлаждающую жидкость до уровня холодного двигателя. Используйте рекомендованный ОЖ.
- Удалите воздушные пробки: Прокачайте систему охлаждения подогревателя согласно инструкции (обычно через специальный клапан).
- Подключите АКБ.
- Протестируйте: Запустите подогреватель, проверьте его работу на всех режимах, отсутствие течей в местах замены и прогрев двигателя/салона.
| Компонент | Слив ОЖ | Ключевое отличие процедуры | Требуемые уплотнители |
|---|---|---|---|
| Термостат | Обязателен | Замена корпуса с прокладкой | Новая прокладка корпуса термостата |
| Датчик Температуры | Желателен (возможна минимальная потеря) | Выкручивание/Завинчивание резьбового датчика | Резьбовой герметик/ФУМ (если допустимо) |
Профилактическое обслуживание для предотвращения поломок
Регулярное профилактическое обслуживание предпускового подогревателя КамАЗ – ключевой фактор его безотказной работы. Оно минимизирует риск внезапных отказов в холодное время года и увеличивает ресурс комплектующих.
Основные процедуры включают визуальный осмотр, очистку компонентов и контроль технических жидкостей. Рекомендуется выполнять комплекс мер согласно регламенту завода-изготовителя, особенно перед началом зимнего сезона.
Перечень обязательных процедур:
- Очистка камеры сгорания и теплообменника от нагара и сажи – проводится ежегодно. Использование сжатого воздуха или мягких щёток предотвращает снижение КПД.
- Проверка топливных магистралей: герметичность соединений, отсутствие трещин, замена фильтров. Загрязнённый фильтр – частая причина неустойчивого розжига.
- Диагностика электрической части: тестирование свечи накаливания, датчиков температуры и пламени, зачистка окисленных контактов в разъёмах.
- Контроль качества охлаждающей жидкости: замена при помутнении или выработке ресурса. Низкий уровень антифриза вызывает перегрев подогревателя.
- Промывка водяного контура: удаление известковых отложений для предотвращения закупорки каналов и снижения теплопередачи.
Рекомендации по периодичности работ:
| Ежедневно (перед запуском) | Визуальный осмотр на утечки охлаждающей жидкости и топлива |
| Каждые 5 000 км / 1 раз в месяц | Проверка креплений, электрических соединений, уровня антифриза |
| Перед зимним сезоном / ежегодно | Полная диагностика, очистка камеры сгорания, замена топливного фильтра |
Используйте только оригинальные запчасти и рекомендованные производителем марки топлива. Несоответствующие аналоги ускоряют износ насоса и форсунок. После замены жидкостей удаляйте воздушные пробки из системы!
