Статья обновлена: 18.08.2025

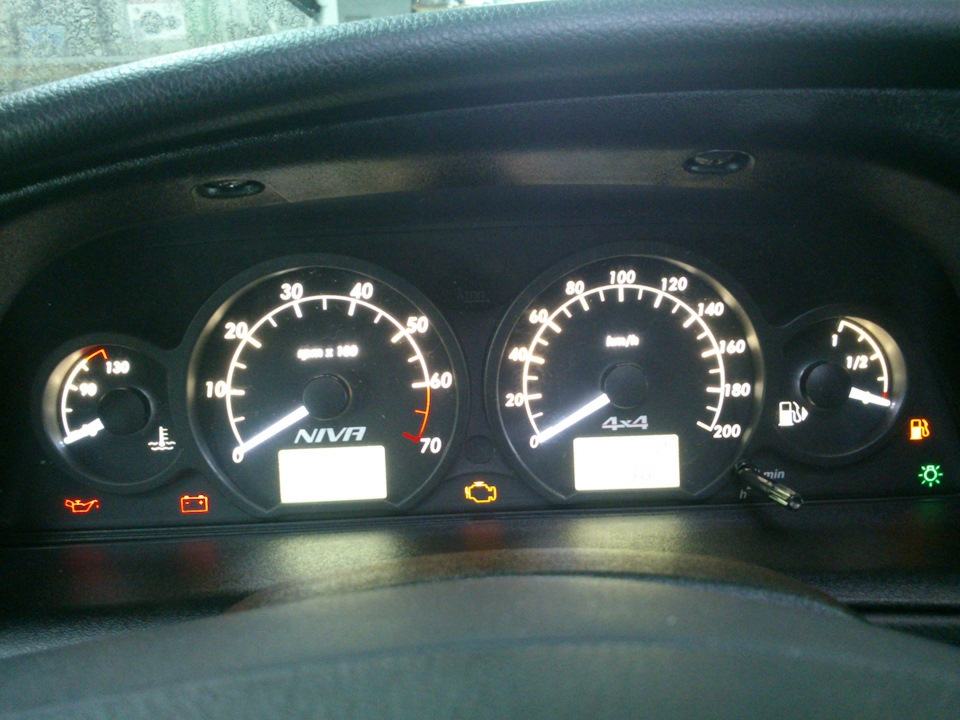

Панель приборов в автомобиле Шевроле-Нива выполняет критически важную роль, объединяя контроль за системами машины и информируя водителя о параметрах движения. Эта центральная зона взаимодействия сочетает функциональность и эргономику, характерную для внедорожников.

Конструкция щитка приборов Шевроле-Нива отражает специфику модели: надежную простоту, адаптированную к эксплуатации в тяжелых дорожных условиях. Анализ ее устройства позволяет понять принципы работы базовых систем автомобиля и оценить удобство повседневного использования.

В статье детально рассматриваются технические особенности компоновки, принципы работы основных индикаторов и датчиков, а также обобщаются практические отзывы владельцев о преимуществах и типичных недостатках панели приборов данной модели.

Конструкция щитка приборов разных годов выпуска (2002-2020+)

Щиток приборов Шевроле Нива за время производства претерпел три ключевые модернизации, сохраняя базовую компоновку: комбинация с аналоговыми указателями скорости, оборотов двигателя, уровня топлива и температуры ОЖ, центральным блоком сигнальных ламп и цифровым дисплеем. Эволюция касалась материалов, подсветки, дизайна шкал и функционала информационного экрана.

Основные изменения происходили синхронно с рестайлингами модели: 2009 года (обновление графики и подсветки) и 2015 года (радикальная смена дизайна). Конструктивно панель сохранила крепление на стальной рамке за торпедо, но меняла схему подключения и электронную начинку.

Хронология изменений

Период	Конструктивные особенности	Ключевые отличия
2002-2009	Черный матовый пластик Лампы накаливания (оранжевая подсветка) Однострочный ЖК-дисплей (часы/температура)	Шкалы с концентрическими кругами Отсутствие тахометра в базовых версиях Механический одометр
2009-2015	Светодиодная подсветка (белый цвет) Двухстрочный ЖК-экран Глянцевые вставки	Синие стрелки приборов Цифровой одометр с суточным счетчиком Индикатор блокировки дифференциала
2015-2020+	Тубусная форма приборов Белая LED-подсветка шкал Цветной ЖК-монохромный дисплей	Электронная шкала температуры/топлива Индикация мгновенного расхода Датчик давления в шинах (для части комплектаций)

Отзывы владельцев:

2002-2009: Хвалят простоту замены ламп, критикуют тусклую подсветку и выгорание шкал
2009-2015: Отмечают улучшенную читаемость ночью, но жалуются на блики от глянца днем
2015+: Высоко оценивают дизайн и информативность, но отмечают дороговизну ремонта электроники

Расшифровка сигнальных ламп и их цветовые значения

Цвет индикаторов на панели приборов Шевроле Нива указывает на уровень критичности ситуации. Красные лампы требуют немедленной остановки двигателя, желтые/оранжевые предупреждают о необходимости проверки, а зеленые и синие информируют о работе систем.

Игнорирование красных и желтых индикаторов может привести к серьезным поломкам или аварийным ситуациям. Рекомендуется сверяться с руководством по эксплуатации при появлении незнакомых сигналов.

Основные сигнальные лампы

Цвет	Символ	Значение
Красный	Восклицательный знак в круге	Аварийное падение уровня тормозной жидкости или неисправность тормозной системы
Красный	Схематичное изображение масленки	Критически низкое давление моторного масла
Красный	Значок аккумулятора	Неисправность системы зарядки (генератор, проводка)
Желтый	Надпись CHECK ENGINE	Ошибка системы управления двигателем (требуется диагностика)
Желтый	Аббревиатура ABS	Неисправность антиблокировочной системы тормозов
Желтый	Индикатор бензоколонки	Остаток топлива менее 7-10 литров
Зеленый	Стрелки поворота	Активированы указатели поворотов или аварийная сигнализация
Синий	Символ фары с прямыми лучами	Включен дальний свет фар

Дополнительные индикаторы:

Красный значок ручного тормоза – Затянут стояночный тормоз или низкий уровень тормозной жидкости
Желтый восклицательный знак в треугольнике – Активирована система стабилизации (ESP) или ее неисправность
Зеленый значок габаритов – Включены габаритные огни
Желтая снежинка – Включен режим полного привода (4x4)

Особенности работы спидометра и одометра

Спидометр Шевроле-Нива имеет механический привод через трос от раздаточной коробки. Стрелочный указатель скорости работает по принципу магнитной индукции: вращение троса создает вихревые токи в алюминиевом диске, который через зубчатую передачу отклоняет стрелку. Погрешность составляет 5-10%, особенно при износе механизмов или установке нештатных колес.

Одометр интегрирован в спидометр и состоит из двух счетчиков: основного (общий пробег) и суточного (сбрасывается кнопкой на панели). Механические шестерни получают вращение от того же троса через редуктор. Данные общего пробега защищены от корректировки, но возможны сбои при обрыве троса или физическом вмешательстве.

Ключевые характеристики и проблемы

Типичные неисправности: заедание стрелки из-за загустевшей смазки, шум троса при износе, «скачки» показаний одометра при повреждении шестерен.
Калибровка: показания зависят от размера колес. Установка покрышек большего диаметра занижает реальную скорость и пробег, меньшего – завышает.
Особенности суточного счетчика: сброс осуществляется нажатием кнопки справа от спидометра, механизм подвержен люфту после 1000 км пробега.

Компонент	Принцип работы	Уязвимости
Спидометр	Магнитоиндукционный механизм с тросовым приводом	Износ опоры стрелки, намагничивание диска
Одометр	Барабанный счетчик с червячной передачей	Слом зубьев шестерен, деформация троса

В отзывах владельцы часто отмечают завышение показаний скорости на 7-12 км/ч против GPS-данных. После пробега 150 000 км распространены жалобы на стук в приводе троса и необходимость замены блока спидометра из-за износа шестерен одометра.

Таблица технических характеристик штатных датчиков давления масла

Датчик давления масла в Шевроле Нива выполняет критически важную функцию контроля смазочной системы двигателя. Он непрерывно отслеживает давление масла и передает сигнал на аварийную лампу в приборной панели при падении ниже допустимого уровня, предотвращая риск масляного голодания и серьезных поломок силового агрегата.

Штатные датчики для моделей Шевроле Нива отличаются надежностью и простотой конструкции. В таблице приведены ключевые параметры заводских реле давления масла, характерные для большинства поколений данных автомобилей.

Основные параметры

Характеристика	Значение / Описание	Примечание
Тип датчика	Электрическое реле (биметаллическое)	Аналоговый, без вывода точных значений на приборы
Назначение	Активация аварийной лампы давления масла	Лампа-индикатор на панели приборов
Рабочее напряжение	12 В	Стандартная бортовая сеть
Порог срабатывания	0.4 - 0.8 бар	Лампа загорается при падении давления ниже этого уровня
Присоединительная резьба	М10×1	Стандартный размер для установки в блок двигателя
Рабочая температура	-40°C до +130°C	Обеспечивает стабильность в условиях эксплуатации

Диагностика неисправностей стрелочных приборов

Стрелочные приборы Шевроле Нива (тахометр, спидометр, указатели температуры и уровня топлива) подвержены характерным неисправностям, проявляющимся в некорректных показаниях, залипании стрелки или полном отсутствии реакции. Первичная диагностика начинается с проверки предохранителей (F2, F8 в монтажном блоке), отвечающих за питание приборной панели, и визуального осмотра контактов на задней части комбинации приборов.

Распространённая проблема – выход из строя датчиков или нарушение их проводки. Для локализации неисправности необходимо разделить проверку на три ключевых компонента: датчики (установленные на двигателе, коробке передач, топливном баке), проводку между датчиками и приборной панелью, а также саму панель приборов. Требуется последовательная проверка каждого элемента цепи мультиметром.

Типовые неисправности и методы проверки

Характерные признаки и решения:

Стрелка не двигается с нулевой отметки:
1. Проверить напряжение 12В на разъёме приборной панели (контакты 1 и 12)
2. Замерить сопротивление датчика (например, ДТОЖ: 100-200 Ом на холодном двигателе)
3. Исключить обрыв провода "сигнал" между датчиком и панелью
Стрелка "зависает" или скачет:
- Очистить контакты разъёмов панели и датчиков от окислов
- Проверить надёжность массы на кузове (точки крепления панели, кронштейн под рулевой колонкой)
- Протестировать датчик на плавное изменение сопротивления при работе
Завышенные/заниженные показания:
1. Сверить показания с диагностическим сканером (реальные данные ЭБУ)
2. Калибровать или заменить датчик при несоответствии
3. Проверить износ токоведущих дорожек на плате приборов

Проверка датчиков мультиметром (пример):

Датчик	Режим измерения	Нормальные значения
Температуры (ДТОЖ)	Сопротивление (Ω)	20°C: 2800-3500, 90°C: 230-260
Уровня топлива	Сопротивление (Ω)	Пустой бак: 285-335, Полный: 25-40
Датчик скорости (ДС)	Переменное напряжение (V~)	0.5-10V при вращении колеса

При исправных датчиках и проводке неработоспособность стрелки указывает на неисправность в самой приборной панели – чаще всего требуется ремонт или замена электродвигателя привода стрелки, пропайка контактов микросхемы-драйвера либо восстановление дорожек платы. Для точной диагностики панель демонтируют и проверяют подачей тестовых сигналов на разъём.

Схема подключения подсветки приборной панели Шевроле Нива

Подсветка приборной панели Шевроле Нива работает от бортовой сети 12В и запитана через замок зажигания. Основной источник питания цепи – плавкий предохранитель F15 (15А), расположенный в монтажном блоке салона. Напряжение подается на комбинацию приборов через контакт Х1/13 (розовый провод).

Управление яркостью осуществляется переменным резистором (реостатом), встроенным в подрулевой переключатель света. Регулятор изменяет силу тока на светодиодах или лампочках подсветки, подключенных к массе через контакт Х1/11 (черный провод). Важно: подсветка активируется только при включении габаритных огней.

Ключевые элементы цепи

Источник питания: Предохранитель F15 (15А) → Замок зажигания (контакт 15).
Проводка: Розовый провод (+12В после предохранителя) → Контакт Х1/13 приборной панели.
Управление: Подрулевой переключатель (реостат) → Регулировка массы на контакте Х1/11 (черный провод).
Потребители: Лампы/светодиоды подсветки шкал, указателей и кнопок на панели.

Примечание: Цвета проводов могут незначительно варьироваться в зависимости от года выпуска. Для точного определения используйте электросхему конкретной модели.

Замена лампочек на светодиоды: инструкция и риски

Замена штатных ламп накаливания в панели приборов Шевроле Нива на светодиоды – популярный тюнинг, позволяющий улучшить читаемость шкал и придать интерьеру индивидуальный вид. Основные мотивы модернизации включают снижение энергопотребления, увеличение яркости подсветки и выбор цветовой гаммы по вкусу владельца.

Процесс требует аккуратности из-за хрупкости элементов панели и особенностей электропроводки автомобиля. Неправильная установка может привести к ошибкам CAN-шины, мерцанию или полному отказу подсветки, что требует внимания к техническим нюансам.

Инструкция по замене

Подготовка: Отключите минусовую клемму АКБ. Снимите декоративную накладку руля и кожух рулевой колонки.
Демонтаж панели: Выкрутите два верхних крепежных винта над приборным щитком. Осторожно потяните панель на себя, отсоедините три разъема с тыльной стороны.
Замена ламп: Поверните пластиковые цоколи старых ламп T5 (W1.2W) против часовой стрелки и извлеките их. Установите светодиоды аналогичного форм-фактора, соблюдая полярность (при ошибке LED не загорится).
Проверка: Подключите АКБ, включите зажигание. Убедитесь в равномерной подсветке всех сегментов без мерцания.
Сборка: Повторите шаги в обратном порядке после успешного тестирования.

Риски и рекомендации

Проблема	Причина	Решение
Мерцание подсветки	Несовместимость со штатным ШИМ-регулятором	Использовать LED с встроенным стабилизатором
Ошибка CAN-bus	Низкое сопротивление светодиодов	Установка резисторов-обманок (50-100 Ом)
Неравномерное свечение	Узкий угол рассеивания LED	Выбор моделей с углом 120°-160°
Перегрев	Некачественные диоды	Проверка рабочего напряжения (12V) и наличия радиатора

Важно: Для стрелок спидометра и тахометра используйте бескорпусные SMD-диоды – стандартные LED в колодцах не фокусируют свет. При замене ламп контрольных индикаторов (CHECK, ABS) убедитесь, что цвет соответствует заводским стандартам (например, красный для предупреждений).

Регулировка подсветки шкал спидометра и тахометра

Регулятор яркости подсветки приборной панели на Шевроле-Нива расположен на левом подрулевом переключателе. Для изменения интенсивности света вращайте поворотное колесико с символом солнца и диаграммы. Минимальное положение отключает подсветку полностью, максимальное – обеспечивает яркое свечение. Регулировка не влияет на подсветку ЖК-дисплея бортового компьютера.

Функция работает только при включенном зажигании или работающем двигателе. Вращение регулятора плавно изменяет напряжение на светодиодах шкал через реостат, что позволяет адаптировать яркость к любым условиям освещенности. При выходе из строя реостата подсветка фиксируется на максимальном уровне до замены узла.

Особенности и рекомендации по эксплуатации

Типовые проблемы по отзывам владельцев:

Залипание контактов реостата после длительной эксплуатации
Разница в яркости между шкалами спидометра и тахометра
Самопроизвольное изменение яркости на кочках из-за окисления контактов

Эффективные решения:

Профилактическая очистка контактов контактной группой WD-40
Замена переключателя в сборе при необратимом повреждении реостата
Установка дополнительных резисторов для выравнивания яркости приборов

Параметр	Характеристика
Тип регулятора	Поворотный реостат
Диапазон регулировки	0-100% (10 градаций)
Ресурс переключателя	≈80 000 циклов (по данным производителя)

Монтаж дополнительных контроллеров масла и температуры

Установка независимых датчиков давления масла и температуры охлаждающей жидкости на Шевроле-Нива обусловлена недостаточной информативностью штатной панели. Фактические показатели часто критичны для диагностики скрытых проблем двигателя, особенно при эксплуатации в тяжелых условиях или после тюнинга силового агрегата.

Процесс монтажа требует интеграции механических/электрических датчиков в магистрали двигателя с последующим выводом сигналов на стрелочные или цифровые индикаторы. Кабельные трассы прокладываются через технологические заглушки в моторном щите, избегая подвижных элементов рулевого управления.

Ключевые этапы и особенности

Подготовительные работы:

Выбор контроллеров: механические модели точнее электронных, но требуют аккуратной прокладки капиллярных трубок
Определение точек врезки: для температуры – в верхний патрубок радиатора, для масла – через тройник у штатного датчика давления
Демонтаж декоративных накладок панели приборов для размещения индикаторов

Схема подключения:

Компонент	Тип подключения	Риски
Датчик масла	Через адаптер-тройник (резьба М10×1)	Утечки при негерметичной установке
Датчик температуры	Врезка в патрубок (33-38 мм диаметр)	Завоздушивание системы охлаждения
Проводка	Экранированный кабель через гофру	Помехи от высоковольтных проводов

Калибровка и тестирование: После запуска двигателя обязательна проверка отсутствия протечек технических жидкостей. Показания сверяют с диагностическим сканером при прогретом до 90°C моторе. Механические указатели калибруют вращением винта на тыльной стороне прибора.

Подключение и настройка штатного бортового компьютера

Штатный бортовой компьютер (БК) на Шевроле Нива подключается через разъём диагностического колодца OBD-II, расположенного под рулевой колонкой слева. Для активации необходимо снять заглушку колодки и вставить блок БК до характерного щелчка, соблюдая ориентацию разъёма. Электропитание и обмен данными осуществляются через штатную шину CAN, что исключает необходимость самостоятельного подключения проводов к бортовой сети.

После установки блока компьютер автоматически инициализируется при включении зажигания. Настройка функционала выполняется через кнопки на подрулевом переключателе: краткое нажатие на кнопку "MODE" переключает экраны, а длительное удержание (3 секунды) активирует меню параметров. Управление осуществляется кнопками "+" и "-" на том же переключателе.

Ключевые настройки

Калибровка датчиков: Коррекция показаний уровня топлива и температуры
Управление сервисом: Установка интервалов ТО и сброс индикации
Параметры движения: Настройка отображения расхода топлива (л/100км или км/л)
Сигнализация: Активация предупреждений о превышении скорости/оборотов

Функция	Алгоритм настройки
Коррекция уровня топлива	В меню "CAL" → Заправка полного бака → Ввод фактического объёма
Смена языка	Удержание "MODE" → Раздел "LANG" → Выбор языка кнопками "+/-"
Сброс ошибок	Раздел "ERR" → Длительное удержание "MODE"

Владельцы отмечают необходимость регулярной калибровки топливного датчика после первых 2-3 заправок для точного расчёта остатка и среднего расхода. При некорректной работе БК рекомендуется проверить контакты в колодке OBD-II и перезагрузить систему путём извлечения блока на 10-15 минут. Распространённые ошибки отображения данных обычно связаны с низким качеством топлива или неисправностью датчиков ЭСУД.

Особенности индикации полного привода на моделях 4х4

На приборной панели Шевроле Нива 4х4 индикация режимов полного привода реализована через отдельные пиктограммы. Основными элементами являются контрольные лампы переднего моста и понижающей передачи. При активации раздаточной коробки соответствующий значок загорается жёлтым или зелёным цветом в зависимости от модификации и года выпуска.

Система использует простую логику: лампа переднего моста (схематичное изображение автомобиля с передними колёсами) сигнализирует о включённом приводе 4H. Индикатор пониженной передачи (буквы «4L» или схема с двумя ступенями) активируется только при переключении в режим 4L. Важно, что при включении заднего моста (2H) все индикаторы гаснут.

Ключевые особенности системы

Отсутствие датчиков блокировки межосевого дифференциала – индикация показывает только положение рычага раздатки
Мигание лампы переднего моста при неполном включении 4H
Автоматическое отключение индикации при возврате в 2H
Разный цвет подсветки (жёлтый/зелёный) в зависимости от поколения авто

Режим привода	Индикация
2H (задний привод)	Все лампы выключены
4H (полный привод)	Горит значок переднего моста
4L (пониженная передача)	Горят обе лампы (4H + 4L)

Владельцы отмечают надёжность системы индикации, но обращают внимание на необходимость контроля мигания лампы 4H – это сигнализирует о риске выхода из зацепления шестерён раздаточной коробки. Для точной диагностики фактического включения привода рекомендуется после переключения слегка сдать назад.

Разборка и чистка панели приборов своими руками

Панель приборов Шевроле Нива подвержена накоплению пыли и загрязнений, что ухудшает читаемость показаний. Самостоятельная разборка позволяет провести глубокую чистку, заменить перегоревшие лампы подсветки или устранить скрипы пластика. Работу следует выполнять поэтапно, соблюдая осторожность с хрупкими креплениями и электронными компонентами.

Подготовьте крестовую отвертку, пластиковый медиатор для разъединения защелок, мягкую безворсовую ткань, спиртовые салфетки и пылесос с узкой насадкой. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Пошаговый процесс демонтажа и обслуживания

Снятие декоративных накладок
- Пластиковым медиатором аккуратно подденьте и снимите левую и правую заглушки рулевой колонки
- Открутите два винта крепления нижнего кожуха под рулем
Демонтаж панели приборов
- Выкрутите 4 крепежных винта по периметру комбинации приборов
- Потяните блок на себя, отключите три разъема с задней части
- Зафиксируйте положение стрелок маркером перед разборкой
Чистка компонентов
- Снимите защитное стекло, отжав фиксаторы по бокам
- Обработайте шкалы спиртовыми салфетками без нажима
- Пропылесосьте плату и посадочные места ламп
- Протрите контакты разъемов ластиком
Контрольная сборка
- Установите стрелки согласно сделанным меткам
- Проверьте плотность прилегания уплотнителей по периметру
- Подключите разъемы в обратной последовательности

Типичные проблемы после обслуживания

Симптом	Причина	Решение
Не работают указатели уровня топлива/температуры	Неплотное соединение серого разъема	Переподключить коннектор с фиксацией защелки
Скрежет при работе спидометра	Смещение оси стрелки	Аккуратно снять и установить стрелку в нулевое положение
Тусклая подсветка	Ошибка полярности при замене ламп	Проверить цоколевку ламп Т5 (4.5W)

При сборке уделите внимание защелкам нижнего кожуха рулевой колонки - их повреждение приводит к появлению вибраций. Если после чистки сохраняется запотевание стекла, замените силиконовый уплотнитель по контуру комбинации приборов.

Типичные проблемы с перегоранием предохранителей F3-F8

Предохранители F3-F8 в блоке реле и предохранителей Шевроле Нива защищают критически важные цепи: зажигание, топливный насос, контроллер ЭСУД, генератор и другие системы. Их частое перегорание указывает на серьезные неисправности в электрооборудовании автомобиля, требующие немедленной диагностики.

Игнорирование проблемы приводит к полной остановке двигателя, отказу систем безопасности и риску возгорания. Поиск причины должен начинаться с проверки целостности проводки и исключения короткого замыкания в защищаемых цепях.

Основные причины перегорания

Распространенные источники проблем с предохранителями F3-F8:

Неисправность топливного насоса (F3): заклинивание якоря, износ щеток, межвитковое замыкание обмоток, приводящие к скачкам тока.
Повреждение проводки генератора (F4): перетирание проводов в районе кожуха ГРМ, окисление контактов, замыкание силового кабеля "В+" на массу.
Короткое замыкание в цепи катушек зажигания (F5-F6): пробой изоляции высоковольтных проводов, внутреннее КЗ в катушках, влага в разъемах.
Неполадки контроллера ЭСУД (F7): внутренние дефекты блока управления, коррозия контактов, попадание влаги в разъемы.
Повреждение жгута проводов: перетирание изоляции о кузовные элементы (особенно в районе ЭБУ под бардачком), оплавление от выхлопной системы.

Важно: Установка предохранителей увеличенного номинала запрещена! Это вызывает перегрев проводки и риск пожара.

Методы диагностики

Визуальный осмотр проводов и разъемов защищаемых цепей (особенно вдоль порогов, под коврами, в подкапотном пространстве).
Поэтапное отключение потребителей: снять разъемы с катушек зажигания, топливного насоса, отключить генератор.
Замер сопротивления изоляции мультиметром между защищаемой цепью и массой автомобиля (значение должно стремиться к бесконечности).
Проверка потребляемого тока каждой цепью в режиме нагрузки с помощью токовых клещей.

Для сложных случаев требуется диагностика по электросхеме с проверкой реле (K1, K2), датчиков и целостности "масс".

Отзывы владельцев (типичные замечания)

Проблема	Частота	Типовое решение
Перегорание F3 после заправки	★★★	Замена топливного модуля, чистка контактов насоса
КЗ провода генератора у кожуха ГРМ	★★★★	Замена участка кабеля, установка дополнительной защиты
Коррозия разъемов ЭБУ	★★	Чистка контактов, обработка смазкой, замена фишек

Заключение: Поиск причины требует системного подхода. Начинайте с проверки цепей генератора и топливного насоса, как наиболее частых виновников, используйте метод исключения потребителей. При отсутствии опыта обратитесь к автоэлектрику.

Отзывы о качестве пластика и долговечности панелей

Владельцы Шевроле Нивы часто отмечают невысокое качество пластика, используемого в панели приборов. Основные претензии касаются жесткости материалов, склонности к появлению царапин даже при аккуратной эксплуатации и характерному потрескиванию на неровных дорогах. Особенно критикуется отделка в районе креплений и лючков, где со временем появляются заметные люфты.

После нескольких лет эксплуатации проявляются проблемы с выгоранием пластика на солнце (особенно в черном и сером исполнении), потеря первоначального вида поверхности, а также деформация элементов в зонах крепления к кузову. Зимой при отрицательных температурах нередки жалобы на усиление скрипов и появление микротрещин в местах температурных швов.

Ключевые аспекты по отзывам

Позитивные моменты:

Удовлетворительная износостойкость основной плоскости панели вне зон прямого воздействия
Сохранение геометрии центральной консоли при отсутствии механических повреждений

Типичные проблемы:

Быстрое истирание матового покрытия на рычагах управления обогревом
Отслоение мягкого покрытия на рукоятке КПП у рестайлинговых моделей
Появление зазоров между дефлекторами и основной панелью

Элемент	Частота нареканий	Типичный срок проявления
Крышка бардачка	Высокая	1-2 года
Накладка ручника	Средняя	3+ года
Кожух рулевой колонки	Низкая	5+ лет

Общий вывод: пластик оценивается как соответствующий ценовому сегменту, но требует бережного обращения. Для продления срока службы рекомендована установка солнцезащитных экранов и периодическая обработка защитными составами. Серьезные дефекты, по мнению владельцев, обычно проявляются после 5 лет активной эксплуатации.

Тюнинг передней панели: накладки, перетяжка кожей

Тюнинг передней панели Шевроле Нива решает две основные задачи: маскировку износа базового пластика и визуальное обновление салона. Накладки и перетяжка кожей – наиболее популярные методы, отличающиеся сложностью, стоимостью и итоговым эффектом.

Оба варианта требуют тщательной подготовки поверхности и точной подгонки материалов. Качественный результат напрямую зависит от аккуратности демонтажа элементов панели и соблюдения технологии монтажа выбранного решения.

Декоративные накладки

Изготавливаются из ABS-пластика, карбона (имитация) или алюминия. Устанавливаются на:

Центральную консоль и воздуховоды
Ручку КПП и рычаг раздатки
Крышки подстаканников и бардачка
Кнопки управления климатом

Монтаж выполняется на двухсторонний скотч 3M или заводские клипсы. Преимущества: защита от царапин, простота установки, бюджетность. Недостатки: риск дребезжания, ограниченная долговечность клеевого слоя.

Перетяжка кожей/алькантарой

Требует полного демонтажа обшивки торпедо. Основные этапы:

Снятие панели приборов и декоративных элементов
Обезжиривание и шлифовка поверхностей
Раскрой материала с припусками 20-30 мм
Нанесение высокотемпературного клея (типа "Момент Кристалл")
Формовка материала строительным феном

Ключевые особенности:

Материал	Срок службы	Сложность
Экокожа	2-4 года	Средняя
Натуральная кожа	5+ лет	Высокая
Алькантара	3-5 лет	Экспертная

Преимущества перетяжки: премиальный вид, устранение скрипов, тактильный комфорт. Главные риски: образование складок при перетяжке, выгорание материала на солнце, необходимость профессионального инструмента.

Сравнение эргономики леворульних и праворульных версий Шевроле Нива

Эргономика Шевроле Нива изначально проектировалась под леворульное расположение органов управления. Основное отличие праворульных (ПРА) версий заключается в переносе рулевой колонки и педального узла на правую сторону, что неизбежно вносит изменения во взаимодействие водителя с элементами управления и влияет на комфорт.

Ключевые отличия в эргономике проявляются в доступе к рычагам, расположении органов управления относительно водителя и обзорности. В ПРА версиях используется зеркально перевёрнутая панель приборов, однако рукоятки отопителя, магнитолы, кнопки и замок зажигания сохраняют своё расположение относительно торпедо, а не относительно водителя, что требует адаптации.

Основные различия и особенности праворульной версии:

Рычаг КПП: Находится слева от водителя. Требует переброса руки через рулевую колонку для переключения передач. Длина хода и усилия идентичны ЛЕВ, но траектория движения руки неестественна и требует привыкания.
Рычаг раздаточной коробки: Расположен между сиденьями, но теперь ближе к левой ноге водителя. При поднятии (включении понижающего ряда) часто упирается в колено, создавая значительный дискомфорт и ограничивая подвижность ноги. Это одно из самых критичных отличий.
Ручка стояночного тормоза: Находится справа от водителя (между сиденьем и дверью). Для использования необходимо снимать правую руку с руля и тянуться назад/вбок, что менее удобно, чем в ЛЕВ версии (слева от водителя).
Подлокотник: Штатный подлокотник между сиденьями в ПРА версии оказывается справа от водителя. При переключении КПП или использовании РК он не только не служит опорой для правой руки, но и может мешать движениям.
Педальный узел: Расположение и ход педалей (газ, тормоз, сцепление) идентичны ЛЕВ версии относительно кузова, поэтому с точки зрения усилий и удобства нажатия разницы нет.
Обзорность: Слепая зона слева-спереди в ПРА версии больше из-за смещения точки обзора водителя вправо. Зеркала заднего вида настраиваются под правую руку, но привыкание к изменённым углам обзора необходимо.

Элемент управления	Леворульна (ЛЕВ)	Праворульна (ПРА)
Рычаг КПП	Справа от водителя, естественный доступ правой рукой	Слева от водителя, доступ левой рукой через рулевую колонку
Рычаг раздатки (РК)	Между сиденьями, не мешает ногам	Между сиденьями, часто упирается в левое колено водителя
Ручка ручного тормоза	Слева от водителя, удобный доступ	Справа от водителя, доступ менее удобный
Подлокотник	Справа от водителя, служит опорой для правой руки	Справа от водителя, но не используется как опора при переключении КПП/РК
Общий комфорт управления	Оптимальный, соответствует исходному проекту	Снижен из-за неестественного доступа к КПП, дискомфорта от РК и ручного тормоза

Вывод: Леворульна версия Шевроле Нива обладает значительно лучшей эргономикой, так как все элементы управления расположены в соответствии с задумкой конструкторов и обеспечивают естественные, удобные движения. Праворульна версия, являясь адаптацией, проигрывает по удобству работы с коробкой передач, раздаткой и ручным тормозом, требуя от водителя периода привыкания и компромиссов в комфорте, особенно заметных в длительных поездках или при активной езде по бездорожью.

Инструкция по сбросу сервисного интервала на индикаторе

Сервисный интервал на панели приборов Шевроле Нива активируется автоматически после пробега 15 000 км или через год эксплуатации, сигнализируя о необходимости ТО. Сброс выполняется вручную владельцем без спецоборудования.

Перед процедурой убедитесь, что ключ зажигания находится в положении "OFF". Неправильные действия могут вызвать сбои в работе одометра или бортового компьютера.

Пошаговая процедура сброса

Поверните ключ зажигания в положение "ON" (II положение), не запуская двигатель
Нажмите и удерживайте кнопку сброса суточного пробега (расположена справа от спидометра)
Через 5-7 секунд на дисплее появится мигающее значение пробега до ТО
Продолжая удерживать кнопку, дождитесь появления символов «–-» или «0»
Отпустите кнопку и выключите зажигание

Для подтверждения успешного сброса включите зажигание повторно: индикатор сервисного интервала должен погаснуть, а на дисплее отобразится стандартные показания пробега. При неудаче повторите процедуру с увеличенным временем удержания кнопки (до 10 секунд).

Перепрошивка панели для кастомизации шкал

Перепрошивка приборной панели Шевроле Нива позволяет полностью изменить визуальное отображение информации на спидометре, тахометре и других индикаторах. Процедура замены заводского программного обеспечения панели на модифицированную прошивку открывает возможности для глубокой персонализации.

Основная цель кастомизации – адаптировать шкалы под конкретные потребности: изменение цветовой схемы подсветки, корректировку предельных значений оборотов или скорости, добавление нестандартных шкал (например, давления масла или температуры впускного воздуха). Важно использовать проверенные прошивки от reputable специалистов, так как ошибки могут привести к некорректным показаниям или полному выходу панели из строя.

Технические аспекты и особенности

Процесс требует:

Специализированного оборудования – программатора (например, PonyProg, ChipProg) с адаптерами для микросхем панели (EEPROM 24C16/24C32).
Физического доступа к плате приборки – демонтаж панели, разбор корпуса и поиск чипа памяти.
Дампов прошивки – оригинальной (для резервной копии) и модифицированной версии с нужным дизайном шкал.

Популярные варианты кастомизации:

Изменение цветов – замена оранжевой подсветки на белый, синий или зеленый спектр.
Корректировка шкалы спидометра – актуально при установке колес нештатного диаметра.
Добавление цифровых значений – нанесение числовых меток (км/ч, об/мин×1000) поверх графических шкал.
Активация скрытых функций – например, отображение температуры АКБ или точного напряжения бортовой сети.

Преимущества	Риски
Уникальный дизайн приборов	Потеря гарантии (при наличии)
Повышенная информативность	Ошибки калибровки датчиков
Адаптация под тюнинг	Конфликты с CAN-шиной

В отзывах владельцы отмечают важность точного соответствия прошивки модели панели (ВАЗ-2123 или более новые версии). Успешная перепрошивка значительно улучшает эргономику, но ошибки при записи данных в EEPROM часто приводят к необходимости замены всей приборной панели. Рекомендуется доверять работу опытным автоэлектрикам, специализирующимся на отечественных внедорожниках.

Анализ отзывов о вибрации приборов на бездорожье

Многочисленные отзывы владельцев Шевроле Нивы указывают на проблему выраженной вибрации панели приборов при движении по пересеченной местности. Вибрируют как пластиковые элементы торпедо, так и сами приборы – стрелки спидометра и тахометра заметно "дрожат", что затрудняет точное считывание показаний на неровностях. Особенно критично это проявляется на старых моделях (до рестайлинга 2009 года) при прохождении глубоких колдобин, каменистых участков или "стиральной доски".

Основная причина, по мнению пользователей, кроется в жесткой подвеске автомобиля, рассчитанной на бездорожье, в сочетании с недостаточной демпфирующей изоляцией приборной панели. Вибрации от колес напрямую передаются на кузов и пластиковые элементы салона. Особенно раздражающим фактором называют дребезжание дефлекторов вентиляции и люфт заглушек на центральной консоли, которые начинают резонировать.

Ключевые моменты по отзывам

Локализация проблемы: Наиболее подвержены вибрации зоны вокруг комбинации приборов, кожуха рулевой колонки и стыков центрального воздуховода.
Зависимость от состояния: Интенсивность напрямую связана со степенью износа сайлентблоков подвески, двигателя и КПП. На новых автомобилях вибрации менее выражены.
"Народные" методы борьбы: Владельцы активно применяют:
- Прокладки из демпферной ленты (типа "Вибропласт") между торпедо и кузовом.
- Установку поролона или резиновых уплотнителей в зазоры между пластиковыми панелями.
- Затяжку или замену крепежных болтов и скоб панели приборов.
Оценка последствий: Большинство считает вибрацию неприятным, но не критичным для эксплуатации явлением. Отмечается, что она редко приводит к реальным поломкам приборов, хотя может вызывать преждевременный износ пластиковых защелок и появление скрипов.

Типичный комментарий: "На трассе все тихо, но стоит съехать на грунтовку – торпедо оживает! Стрелки трясутся, лючки дребезжат. Помог вибропласт под крепления и уплотнительная лента по стыкам. Не идеально, но стало терпимо".

Руководство по замене датчиков уровня топлива

Для замены датчика уровня топлива (ДУТ) на Шевроле Нива потребуется демонтировать топливный модуль из бака. Работы проводятся при минимальном уровне топлива (рекомендуется менее 1/4 бака) в хорошо проветриваемом помещении с соблюдением мер пожарной безопасности. Обязательно отсоедините минусовую клемму АКБ перед началом работ.

Основные причины замены: некорректные показания уровня топлива на панели приборов (стрелка "прыгает", показывает "пусто" при полном баке), полное отсутствие индикации, механические повреждения поплавка. Учитывайте, что в баке установлены два датчика (основной и дополнительный), но чаще выходит из строя основной.

Необходимые инструменты и материалы

Новый датчик уровня топлива (оригинальный номер 2123-3847010-82 или аналог)
Набор торцевых головок (ключ на 10 мм, 13 мм)
Крестообразная отвертка
Чистая ветошь для защиты от попадания грязи в бак
Перчатки и защитные очки

Пошаговая процедура замены

Снимите заднее сиденье, открутив два крепежных болта.
Отогните шумоизоляционный коврик, откройте технологический лючок (крепление на 4 самореза).
Отсоедините топливные трубки и колодку электропроводки от модуля, предварительно нажав на фиксаторы.
Ключом на 13 мм открутите 8 гаек крепления прижимного кольца топливного модуля (выкручивайте крест-накрест).
Аккуратно извлеките модуль из бака, держа его вертикально. Следите за целостностью поплавка и фильтра грубой очистки.
Отожмите пластиковые фиксаторы корпуса модуля, снимите крышку.
Отсоедините контакты и демонтируйте неисправный ДУТ, отогнув крепежные лапки.
Установите новый датчик, совместив его посадочные выступы с пазами модуля. Защелкните фиксаторы.
Соберите модуль в обратной последовательности, уделяя внимание герметичности уплотнительного кольца.
Плавно опустите модуль в бак, совместив выступы с пазами горловины. Затяните прижимное кольцо с моментом 4-6 Н·м.

Особенности и возможные проблемы

Проблема	Решение
Уплотнительное кольцо повреждено	Обязательно замените кольцо (арт. 2123-3847012) для предотвращения утечек
Поплавок цепляется за стенки бака	Проверьте правильность установки рычага датчика относительно корпуса модуля
Ошибка после замены	Очистите контакты колодки проводки, проверьте предохранитель F14 (15А)
Стрелка хаотично двигается	Замените реостатную дорожку датчика целиком, не пытайтесь чистить контакты

После установки подключите АКБ и включите зажигание. Проверьте работу датчика: при пустом баке стрелка должна находиться в красной зоне, при заполнении бака на 10-15 литров – подняться на 1/4. Избегайте перегибов топливных трубок при сборке. Рекомендуется замена обоих датчиков при пробеге свыше 150 000 км.

Список источников

Официальное руководство по эксплуатации Chevrolet Niva (актуальные года выпуска)
Техническая документация и схемы электрооборудования от АВТОВАЗ
Специализированные автомобильные форумы (клубы владельцев Шевроле Нива)
Профильные СМИ: издания и онлайн-порталы по автомобильной тематике
Видеообзоры и тест-драйвы от независимых экспертов на YouTube
Каталоги запчастей и аксессуаров для Chevrolet Niva
Материалы сервисных мастерских, специализирующихся на ремонте внедорожников
