Прицеп ММЗ для легкового автомобиля - теххарактеристики, переделки, ремонт
Статья обновлена: 18.08.2025
Прицепы ММЗ – популярное решение для перевозки грузов легковым транспортом. Их надежность и доступность проверены десятилетиями эксплуатации.
Знание технических характеристик базовых моделей необходимо для безопасной эксплуатации. Многие владельцы выполняют переделку прицепов под конкретные задачи, улучшая функциональность.
Умение проводить качественный ремонт узлов и агрегатов существенно продлевает срок службы ММЗ. Понимание конструкции позволяет поддерживать прицеп в рабочем состоянии долгие годы.

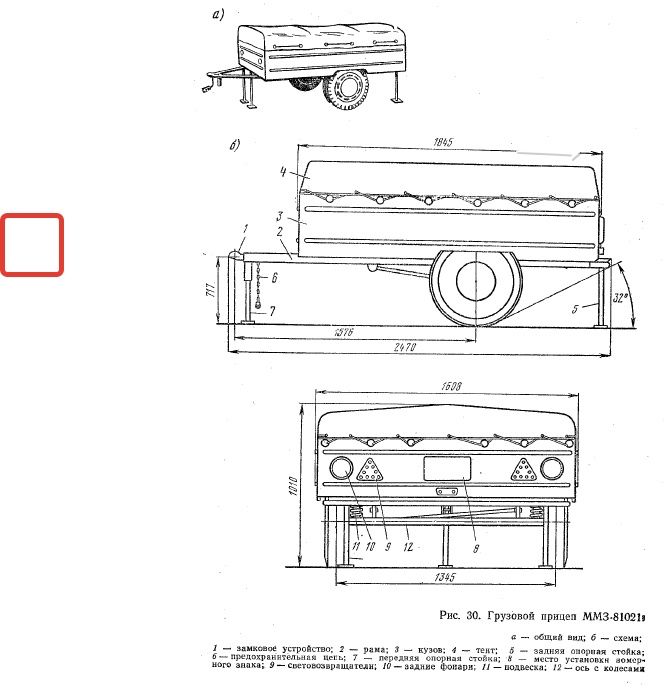

Базовые технические характеристики прицепа ММЗ 8101-8135
Прицепы ММЗ серии 8101-8135 предназначены для эксплуатации с легковыми автомобилями и обеспечивают перевозку грузов массой до 750 кг. Конструкция включает сварную раму из стального профиля, рессорно-амортизаторную подвеску и металлический кузов с откидными бортами. Базовые модели оснащаются механическими тормозами инерционного типа, соответствующими требованиям безопасности.
Габаритные размеры и масса обеспечивают совместимость с большинством легковых автомобилей без дополнительных разрешений. Все модификации серии сертифицированы для дорог общего пользования и адаптированы к климатическим условиям СНГ. Эксплуатационные параметры варьируются в зависимости от конкретной модели и года выпуска.
| Грузоподъемность | 750 кг |
| Снаряженная масса | 170-200 кг |
| Габариты (Д×Ш×В) | 3500×1750×900 мм |
| Платформа (Д×Ш) | 2500×1750 мм |
| Высота бортов | 300 мм |
| Дорожный просвет | 190 мм |
| Высота сцепного узла | 380 мм |
| Тип подвески | Рессорная с гидроамортизаторами |
| Тормозная система | Инерционная (на моделях с полной массой >750 кг) |
| Диски/шины | R13 (5J×13) / 175/80 R13 |
Расчет грузоподъемности под ваш автомобиль
Правильный расчет грузоподъемности прицепа предотвращает перегруз автомобиля и обеспечивает безопасность. Исходными данными служат: максимальная разрешенная масса буксируемого прицепа (указана в ПТС автомобиля), снаряженная масса самого прицепа ММЗ, а также грузоподъемность фаркопа. Несоблюдение этих параметров ведет к штрафам, поломкам и авариям.
Грузоподъемность прицепа рассчитывается как разница между его полной разрешенной массой (указанной в ПТС прицепа) и снаряженной массой. Однако итоговое значение не должно превышать технических возможностей автомобиля. Учитывайте вес дополнительного оборудования (тент, крепеж), которое увеличивает снаряженную массу.
Порядок расчета и ключевые ограничения
- Найдите в ПТС автомобиля значение «Разрешенная max масса буксируемого прицепа с тормозами» (например: 1300 кг).
- Определите снаряженную массу прицепа ММЗ (указана в его ПТС, например: 290 кг).
- Проверьте грузоподъемность фаркопа (маркировка на сертификате, например: 50 кг вертикальная нагрузка, 1500 кг тяговое усилие).
| Параметр | Пример значения | Расчетная формула |
| Макс. масса прицепа (авто) | 1300 кг | Груз = Мин(A, B) - C |
| Макс. масса прицепа (фаркоп) | 1500 кг | |
| Снаряженная масса прицепа | 290 кг | |
| Итоговая грузоподъемность | 1010 кг | Мин(1300,1500) - 290 |
Обязательные условия: Вертикальная нагрузка на шар фаркопа не должна превышать 7-10% от общей массы груженого прицепа. Для примера выше: 1010 кг × 0.1 = 101 кг (должно быть ≤ 50 кг по фаркопу – требуется корректировка). Распределяйте груз равномерно, смещая к оси.
Документы для регистрации ММЗ в ГИБДД
Регистрация прицепа ММЗ в ГИБДД требует предоставления полного комплекта документов, установленного законодательством. Отсутствие хотя бы одного из них приведет к отказу в постановке на учет.
Перед визитом в подразделение ГИБДД убедитесь в технической исправности прицепа и соответствия его конструкции заводским характеристикам. Все документы должны быть действительными и содержать актуальные данные.
Основной перечень документов
Для стандартной процедуры регистрации подготовьте:
- Паспорт гражданина РФ владельца (оригинал и копия)
- Заполненное заявление о регистрации ТС (форма доступна в ГИБДД или на портале Госуслуг)
- Паспорт транспортного средства (ПТС) прицепа ММЗ с отметкой о снятии с предыдущего учета (если прицеп б/у)
- Договор купли-продажи, дарения или иной документ, подтверждающий право собственности
- Квитанцию об оплате госпошлины (за регистрацию и выдачу номеров)
- Действующий полис ОСАГО*
Особые случаи:
- При переделке конструкции: Свидетельство о безопасности конструкции транспортного средства (выдается после технической экспертизы в аккредитованной лаборатории)
- При замене основных узлов: Акт выполненных работ с указанием номеров агрегатов и подтверждением их легального происхождения
- Для юридических лиц: Доверенность на представителя, выписка из ЕГРЮЛ и печать организации
*Примечание: Для прицепов с разрешенной максимальной массой ≤750 кг оформление ОСАГО не требуется. При массе >750 кг наличие действующего полиса обязательно.
Замена подвески: рессоры vs торсион
Рессорная подвеска традиционно применяется в прицепах ММЗ из-за простоты конструкции и низкой стоимости. Основу составляют стальные многолистовые рессоры, крепящиеся к раме через серьги. Такая система выдерживает высокие нагрузки, но передает на кузов значительные вибрации и удары от дорожных неровностей.
Торсионная подвеска использует упругие стальные валы, работающие на скручивание внутри трубчатой балки. Она обеспечивает плавный ход за счет независимого перемещения колес и не требует дополнительных амортизаторов. Переход на торсион требует серьезной переделки рамы: демонтажа рессорных кронштейнов и установки новой поперечной балки с посадочными гнездами.
Ключевые отличия при замене
- Ремонтопригодность: Рессоры проще обслуживать – замена втулок, пальцев или пакета листов выполняется без специнструмента. Торсионные валы при поломке требуют полной замены узла, а диагностика сложнее.
- Комфорт: Торсион гасит до 70% микровибраций, обеспечивая мягкость хода. Рессоры жестче, особенно при малой загрузке.
- Надежность: Рессоры устойчивее к перегрузкам и коррозии. Торсионы чувствительны к попаданию грязи в уплотнения и критичны к соблюдению нагрузки.
| Параметр | Рессоры | Торсион |
|---|---|---|
| Стоимость комплекта | Ниже (от 3 500 руб.) | Выше (от 12 000 руб.) |
| Срок службы | 10+ лет при обслуживании | 7-10 лет (риск усталости металла) |
| Сложность монтажа | Болтовое крепление | Сварка/запрессовка балки |
Переделка на торсион оправдана для частых поездок по бездорожью или перевозки хрупких грузов. Для стандартных задач и бюджетного ремонта предпочтительнее сохранить рессорную схему – её ресурс продлевается регулярной смазкой шарниров и контролем состояния листов.
Переделка дышла на укороченное
Основной целью укорачивания дышла прицепа ММЗ является улучшение маневренности автопоезда, особенно при движении задним ходом и парковке в стесненных условиях. Уменьшение длины шарнирного плеча снижает "эффект складывания", характерный для длиннодышловых конструкций при резких поворотах.
Процедура требует тщательных расчетов новой геометрии: критически важно сохранить центр тяжести в допустимых пределах для устойчивости прицепа. Неправильное укорачивание может привести к перераспределению нагрузки на сцепное устройство автомобиля, превышению допустимой вертикальной нагрузки на шар и ухудшению динамики буксировки.
Технология выполнения работ
Последовательность операций при переделке:
- Демонтаж сцепного узла – снятие страховочных тросов/цепей, электропроводки, фиксаторов.
- Разметка – определение места реза с учетом:
- Требуемой итоговой длины (обычно сокращение на 15-30%)
- Расположения усилителей рамы
- Точки крепления домкрата
- Резка – использование углошлифовальной машинки (Болгарки) с отрезным диском по металлу. Срез выполняется строго перпендикулярно оси дышла.
- Подготовка стыков – зачистка торцов, снятие фасок для сварного шва.
- Установка новой проушины – приварка сцепного шара с обязательным контролем уровня (горизонтальность ±1°).
- Усиление конструкции – монтаж косынок или накладных пластин толщиной 4-5 мм по бокам стыка.
Ключевые параметры контроля после переделки:
| Допустимое отклонение по оси | ≤ 2 мм |
| Минимальная толщина сварного шва | 4 мм |
| Максимальная нагрузка на испытаниях | ≥ 1.8×S (S – полная масса прицепа) |
Обязательные этапы проверки: визуальный контроль целостности швов, тестирование на разрыв динамометрическим стендом, пробная буксировка с постепенным увеличением нагрузки. Регистрация изменений в документах прицепа требуется при сокращении дышла более чем на 20% от заводской длины.

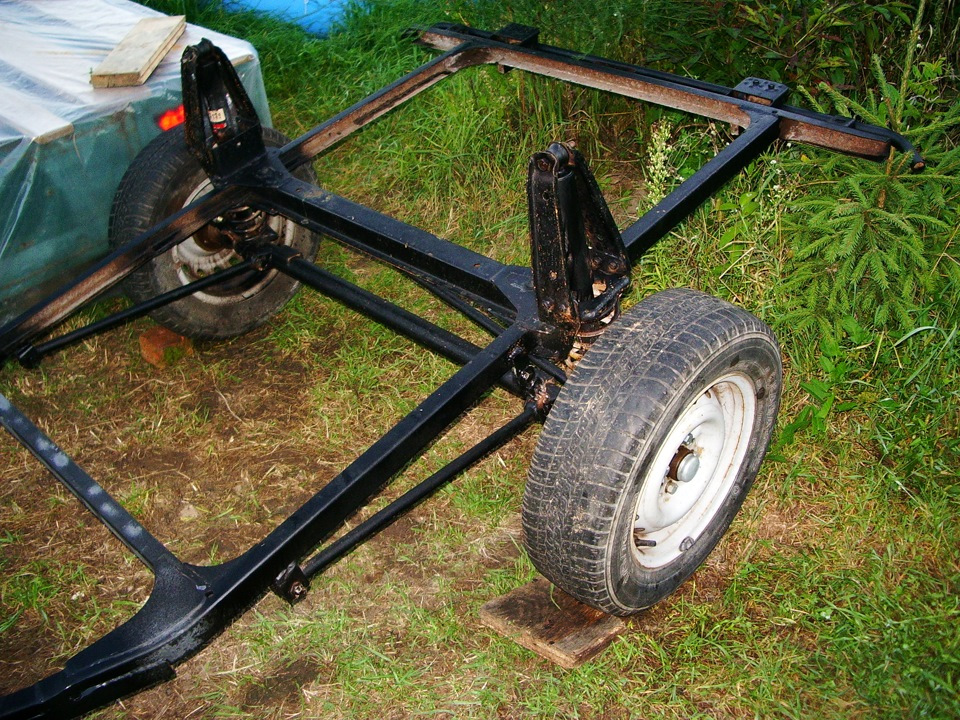

Усиление рамы перед эксплуатацией
Рама ММЗ, особенно на старых моделях, часто требует дополнительного укрепления перед интенсивной эксплуатацией. Без усиления высок риск деформации лонжеронов, появления трещин в сварных швах и ускоренной усталости металла при перевозке тяжелых грузов.
Критическими зонами для укрепления являются стык дышла с основной рамой, участки крепления рессор и углы платформы. Пренебрежение усилением этих узлов может привести к аварийному разрушению конструкции во время движения.
Технология усиления конструкции
Основные методы включают сварку дополнительных элементов из стального проката. Для работ потребуется:
- Стальной уголок 50х50 мм
- Пластины толщиной 4-5 мм
- Профильные трубы 40х40х2 мм
- Сварочный аппарат (минимум 160 А)
Последовательность операций:
- Зачистка зон усиления до металлического блеска угловой шлифмашиной
- Раскрой элементов по шаблонам с учетом геометрии рамы
- Прихватка усилителей в ключевых точках с контролем геометрии
- Проварка сплошным швом с полным проваром стыков
- Обработка сварных швов антикоррозийным грунтом
| Узел | Способ усиления | Материал |
|---|---|---|
| Стык дышла | Накладные косынки | Сталь 5 мм |
| Лонжероны | Продольные накладки | Уголок 50х50 |
| Кронштейны рессор | Дублирующие пластины | Сталь 4-5 мм |
Обязательно проверьте целостность сварных швов после усиления методом визуального контроля и простукивания. Категорически запрещается эксплуатация прицепа с непроваренными стыками или трещинами в металле.
Усиление увеличивает массу прицепа на 15-25 кг – учитывайте это при расчете грузоподъемности. После модернизации обязательна проверка геометрии рамы (перекос не должен превышать 3 мм на 1 метр длины).
Технология замены оси Атлант
Замена оси Атлант на прицепе ММЗ требует строгого соблюдения последовательности операций и применения специализированного оборудования. Ключевым этапом является демонтаж старой оси с предварительным снятием колес, тормозных механизмов (при наличии) и расшплинтовкой крепежных элементов. Обязательна фиксация прицепа на устойчивых подставках для исключения смещения во время работ.
Перед установкой новой оси выполняется контроль геометрии рамы и посадочных площадок. Монтаж включает центровку оси по продольной оси прицепа с использованием лазерного уровня или измерительных штанг, после чего производится затяжка U-образных крепежных болтов с предписанным моментом. Регулировка углов установки колес обязательна даже для неразрезных осей.
Критичные этапы работ
- Подготовка:
- Домкратование прицепа и снятие колес
- Отсоединение тормозных тросов/трубок (для модификаций с тормозами)
- Выбивание стопорных шплинтов крепежных гаек
- Демонтаж:
- Ослабление и снятие U-образных хомутов (4 шт.)
- Сдвиг оси вдоль рамы для высвобождения из кронштейнов
- Очистка посадочных мест на раме от коррозии
- Монтаж:
- Фиксация новой оси в кронштейнах без затяжки
- Контроль параллельности оси раме (допуск ±1.5 мм)
- Поэтапная затяжка крепежа с моментом 120-140 Н∙м
- Установка новых шплинтов
Обязательные проверки после замены: соответствие осевой нагрузки техпаспорту прицепа, отсутствие перекоса пружинной подвески, работоспособность тормозной системы (если установлена). Тестовый заезд на 15-20 км с последующим контролем температуры ступиц и повторной протяжкой крепежа обязателен.

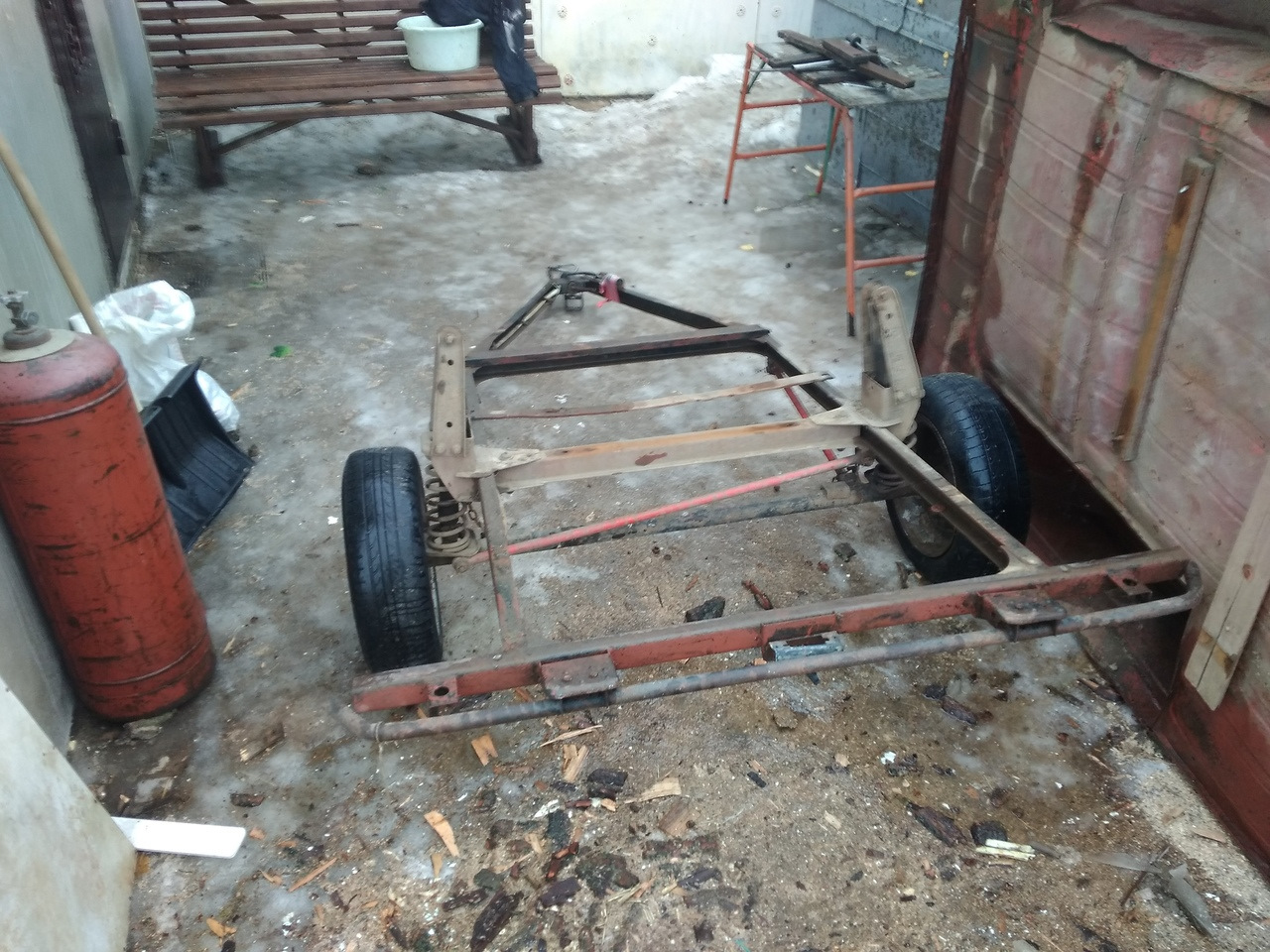

Ремонт гнилого пола кузова
Тщательно обследуйте всю площадь пола, простукивая молотком и проверяя жесткость конструкции. Отметьте мелом границы поврежденных зон, захватывая 5-7 см здорового металла. Демонтируйте фурнитуру (отражатели, крепежные кольца), снимите деревянный настил (если есть) и электрооборудование в зоне ремонта. Защитите дыхательные пути респиратором от ржавчины.
Очистите поверхность от грязи и краски шлифмашинкой с металлической щеткой. Определите толщину металла штангенциркулем – для ММЗ обычно 1.5-2 мм. Подготовьте материалы: сталь аналогичной толщины, антикоррозийный грунт, электроды (для полуавтомата – проволока 0.8-1.0 мм), эпоксидную шпатлевку.
Технология восстановления
- Вырезка дефектных участков:
- Болгаркой с отрезным диском удалите прогнившие фрагменты по размеченным линиям
- Срежьте ржавчину на стыках угловой шлифмашиной до блестящего металла
- Сформируйте скос кромок под 45° для лучшего провара шва
- Изготовление заплат:
- Вырежьте ремонтные вставки из стали, добавив 10-15 мм к размерам вырезанных отверстий
- Повторите штамповочные ребра жесткости (если были) ударами молотка через деревянную прокладку
- Просверлите монтажные отверстия под фурнитуру в соответствии со старыми креплениями
- Сварка и обработка:
- Зафиксируйте заплаты струбцинами с зазором 1-2 мм между деталями
- Прихватите элементы в шахматном порядке с шагом 10 см для минимизации деформации
- Проварите швы короткими (3-5 см) прерывистыми швами, чередуя стороны
- Очистите окалину щеткой, обработайте сварные соединения антикоррозийным преобразователем
Нанесите двухкомпонентную эпоксидную шпатлевку слоем до 2 мм на ремонтные зоны, выдерживая время полимеризации. После шлифовки покройте пол 2-3 слоями грунта по металлу с промежуточной сушкой. Для финишной защиты используйте специализированные автомобильные эмали или резиновое антигравийное покрытие толщиной от 500 мкм.
| Параметр | Требование |
|---|---|
| Допустимая площадь ремонта | Не более 30% общей площади пола |
| Толщина заплаты | ±0.2 мм от исходного металла |
| Температура сварки | Не ниже +5°C |
| Толщина ЛКП | Минимум 150 мкм |
Диагностика и замена тормозных колодок прицепа ММЗ
Регулярная проверка состояния тормозных колодок – обязательная процедура для безопасной эксплуатации прицепа с инерционной тормозной системой. Недостаточная толщина фрикционного материала или его неравномерный износ приводят к снижению эффективности торможения, перегреву ступиц и ускоренному разрушению тормозного барабана.
Диагностику проводят при каждом техническом обслуживании (рекомендуется каждые 3-5 тыс. км или перед длительной поездкой). Основные признаки износа: ухудшение реакции тормозов, посторонние звуки (скрежет, металлический лязг), видимый перекос прицепа при торможении или появление металлической пыли возле колес.
Порядок диагностики и замены
Необходимые инструменты и материалы: домкрат, баллонный ключ, комплект новых колодок (соответствующих модели ММЗ), медный спрей или графитовая смазка, щетка по металлу, ветошь, средства индивидуальной защиты (перчатки, очки).
- Обеспечьте неподвижность прицепа: установите на ровную площадку, зафиксируйте колеса противооткатными башмаками.
- Демонтируйте колесо с проверяемой стороны.
- Осмотрите тормозной механизм через смотровое окно в барабане (при наличии). Оцените:
- Толщину фрикционных накладок. Минимально допустимая – 1.5 мм. Замена обязательна при достижении этого значения.
- Равномерность износа. Разница в толщине между колодками на одной оси > 30% указывает на неисправность регулировочного механизма или суппорта.
- Наличие повреждений: трещины, отслоение накладок, задиры на поверхности, загрязнение маслом или тормозной жидкостью.
- При необходимости замены снимите тормозной барабан (может потребоваться легкое постукивание резиновым молотком).
- Отожмите стопорные пружины и снимите изношенные колодки, запоминая их расположение и ориентацию.
- Очистите посадочные места, оси рычагов и регулировочный узел от грязи и коррозии щеткой. Проверьте состояние пружин и тяг – поврежденные элементы подлежат замене.
- Тонким слоем нанесите термостойкую смазку (медную или графитовую) на тыльные стороны новых колодок и точки контакта с суппортом.
- Установите новые колодки в обратном порядке демонтажа, строго соблюдая их позиционирование относительно барабана.
- Отрегулируйте зазор между колодками и барабаном с помощью штатного эксцентрикового механизма (проворачивание до легкого касания, затем обратный ход на 1-2 щелчка).
- Повторите процедуру для второго колеса оси. Убедитесь в свободном вращении колес без затираний.
Критические моменты: Замену колодок выполняйте только на обеих сторонах оси одновременно. Используйте исключительно рекомендованные производителем запчасти – несовпадение геометрии или состава фрикционного материала приводит к некорректной работе тормозов. После замены обязательно проведите тестовое торможение на пустой дороге для проверки синхронности срабатывания и отсутствия увода прицепа.
Схема подключения электрооборудования прицепа ММЗ
Стандартная схема подключения электрооборудования легкового прицепа ММЗ к автомобилю соответствует общепринятой 7-контактной евровилке (розетке) типа 12N (ISO 1724) для фар, габаритов, поворотников и стоп-сигналов. Это обеспечивает совместимость с большинством современных автомобилей, имеющих соответствующую розетку фаркопа.
Подключение производится через специальную розетку фаркопа автомобиля. На прицепе устанавливается ответная вилка. Крайне важно соблюдать соответствие контактов (распиновку) на вилке прицепа и розетке автомобиля, а также целостность и правильное сечение проводов.
Распиновка 7-контактной вилки (12N) для прицепа ММЗ
Нумерация контактов обычно указана на корпусе вилки. Стандартная распиновка (вид на контакты вилки):
| Контакт | Цвет провода (часто) | Функция | Примечание |
|---|---|---|---|
| 1 | Желтый | Левый поворотник | |
| 2 | Синий | Противотуманный фонарь | Опционально |
| 3 | Белый | Масса (-) для цепей 1-8 | Обязательное подключение! |
| 4 | Зеленый | Правый поворотник | |
| 5 | Коричневый | Правый габарит + подсветка номера | |
| 6 | Красный | Стоп-сигнал | |
| 7 | Черный | Левый габарит |
Ключевые моменты и особенности:
- Масса (Контакт 3): Наиболее критичный контакт. Должен быть надежно подключен к кузову (раме) автомобиля в зоне фаркопа и к кузову (раме) прицепа. Плохой контакт массы - частая причина неработоспособности всей светотехники прицепа.
- Противотуманка (Контакт 2): Не всегда реализована на базовых моделях прицепов. Требует наличия соответствующей цепи в автомобиле. Подключается только если используется.
- Подсветка номера: Обычно запитывается параллельно с правым габаритом (Контакт 5).
- Соответствие ГОСТ: Схема соответствует требованиям ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) к световым приборам.
Проверка и ремонт:
- Всегда проверяйте целостность цепи массы прицепа и автомобиля в первую очередь.
- Используйте тестер (мультиметр) для проверки наличия напряжения на каждом контакте розетки фаркопа автомобиля при включенных соответствующих световых приборах.
- Сравните показания с напряжением на аккумуляторе - значительное падение указывает на плохой контакт или повреждение провода в цепи автомобиля.
- Проверьте целостность проводов и контактов на вилке прицепа, состояние ламп и патронов в фонарях, надежность их заземления на корпус прицепа.
- При замене вилки/розетки или проводов строго соблюдайте цветовую маркировку и распиновку.
