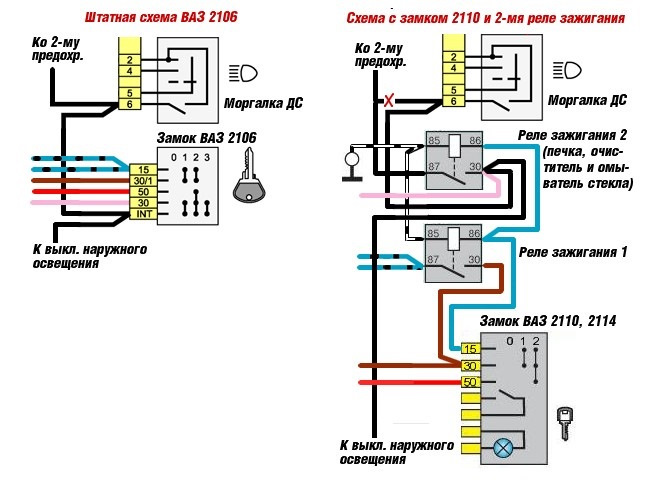

Принципиальная схема замка зажигания

Статья обновлена: 18.08.2025

Замок зажигания является ключевым элементом электрооборудования автомобиля, управляющим распределением энергии между системами транспортного средства. Его электрическая схема определяет алгоритм подачи напряжения на стартер, приборную панель, бортовую сеть и другие потребители.

Понимание принципов работы данной схемы необходимо для диагностики неисправностей, предотвращения коротких замыканий и корректного подключения компонентов при ремонте. Грамотное чтение цепи обеспечивает безопасность эксплуатации и продлевает ресурс электрооборудования.

Маркировка проводов по стандарту DIN

Стандарт DIN 72552 регламентирует цветовое кодирование и буквенно-цифровые обозначения проводов в автомобильных электросистемах, включая замок зажигания. Единая маркировка упрощает диагностику, ремонт и подключение компонентов, снижая риск ошибок при работе с цепями стартера, зажигания и аксессуаров. Понимание этих обозначений критично для корректной интерпретации схемы и безопасного вмешательства в электропроводку автомобиля.

Ключевые провода в цепи замка зажигания имеют строго закрепленные цвета и маркеры согласно DIN. Основная силовая цепь стартера обозначается проводом черного цвета с маркировкой 50. Цепь зажигания (питание катушки, ЭБУ) использует провод 15, чаще всего красный или красный с полосой. Питание бортовых потребителей при включенном зажигании (приборная панель, стеклоподъемники) подается через провод 15а (черный). Постоянное питание от аккумулятора обозначается 30 и выполняется красным или красно-желтым проводом.

Основные маркеры и цвета проводов

• 50: Черный провод – управляющий сигнал на втягивающее реле стартера.
• 15: Красный (иногда с цветной полосой) – питание системы зажигания при включенном ключе.
• 15а: Черный – питание вспомогательных цепей (розетки, обогрев стекол) в положении "Зажигание".
• 30: Красный или красно-желтый – постоянное питание от "+" аккумулятора.
• INT: Серый – питание при включенном зажигании и стартере (для цепей, работающих при запуске).

Маркер DIN	Цвет провода	Функция в замке зажигания
30	Красный/Красно-желтый	Постоянное питание от АКБ
15	Красный	Выход на катушку зажигания и ЭБУ
50	Черный	Активация втягивающего реле стартера
15а	Черный	Питание потребителей (фары, стеклоподъемники)
INT	Серый	Дополнительное питание при запуске (например, подсветка)

Дополнительные цепи могут включать маркер P (розовый/фиолетовый) для габаритных огней или 58 (серый) для подсветки панели. Защитное заземление всегда обозначается 31 и выполняется коричневым проводом. Точное соответствие маркировки схеме конкретного автомобиля уточняется в сервисной документации, так как производители иногда вводят отклонения.

Цветовая расшифровка штатной электроразводки

Цвета проводов в электроразводке замка зажигания стандартизированы для упрощения диагностики и ремонта. Каждый оттенок изоляции соответствует конкретному функциональному назначению цепи. Понимание этой маркировки критично при подключении оборудования или поиске неисправностей.

Идентификация выполняется по основному цвету провода, иногда дополненному контрастной полосой. Важно учитывать возможные отклонения у разных автопроизводителей, поэтому сверка с мануалом конкретной модели обязательна перед вмешательством.

Типовые цветовые обозначения

Распространённые маркеры в отечественных и импортных авто:

• Красный – постоянный "+" от аккумулятора
• Чёрный – масса (GND)
• Жёлтый – питание стартера
• Синий/Голубой – зажигание (ACC)
• Зелёный – цепи генератора
• Коричневый – габариты или подсветка
• Розовый/Оранжевый – управление топливным насосом

При наличии полос используется комбинированное обозначение: например, жёлто-красный – цепь питания при старте, сине-белый – управление катушкой зажигания.

Цвет провода	Тип сигнала	Напряжение (В)
Красный	Постоянное питание +12V	12-14
Жёлтый	Стартер (ST)	12 при пуске
Синий	Зажигание (IGN)	12 в позиции ON
Чёрный	Земля (GND)	0

Для точной идентификации используйте мультиметр: отсутствие напряжения на красном проводе указывает на обрыв до АКБ, а паразитное напряжение на чёрном – на плохую "массу". Всегда обесточивайте цепь перед прозвонкой.

Подключение аккумуляторной батареи (масса и плюс)

Положительный вывод АКБ (+) соединяется напрямую с силовым входом замка зажигания через защитные элементы. Данная цепь обеспечивает подачу постоянного напряжения на контактную группу при повороте ключа, активируя системы стартера, зажигания и бортовой электроники. Сечение провода должно соответствовать пусковому току стартера (обычно 16-25 мм²).

Отрицательная клемма (масса) подключается к кузову/раме транспортного средства толстым кабелем. Надежный контакт в точке крепления исключает потери напряжения и гарантирует стабильную работу цепи. Дублирующая шина может соединять двигатель с кузовом для дополнительного минусового контура.

Критические нюансы подключения

• Защита плюсового провода: Обязательна установка предохранителя (80-150А) или плавкой вставки в 10-15 см от клеммы АКБ
• Изоляция: Плюсовой провод укладывается в гофру, исключающую контакт с кузовными элементами
• Чистота контактов: Обработка клемм и точек массы антикоррозийной смазкой после затяжки

Компонент	Назначение	Типовые параметры
Плюсовой кабель	Передача тока на замок зажигания	Медь 25 мм², изоляция красная
Массовый кабель	Замыкание цепи через кузов	Медь 35 мм², изоляция черная
Клеммы	Фиксация проводов	Латунь/свинец, усилие затяжки 5-8 Н·м

Функция клеммы 15 (зажигание)

Клемма 15 в замке зажигания обеспечивает подачу напряжения на основные системы управления двигателем и контрольные приборы после включения зажигания. Она активируется при повороте ключа во второе положение (Ignition ON), когда штатные потребители энергии готовы к работе.

Эта цепь питается через реле зажигания или напрямую от замка, но всегда защищена предохранителем. Напряжение на клемме 15 появляется только при работающем зажигании и исчезает в позиции "ACC" или "LOCK", что предотвращает разряд аккумулятора.

Подключенные компоненты

К клемме 15 подключаются:

• Блок управления двигателем (ECU) и датчики впрыска
• Система зажигания (катушки, свечи)
• Топливный насос через реле
• Панель приборов (тахометр, индикаторы Check Engine)
• Электронный усилитель руля и системы безопасности

Принцип работы при запуске:

1. Поворот ключа в положение "ON" замыкает цепь 15
2. Реле зажигания подает +12В от аккумулятора
3. Активируется топливный насос (на 2-3 сек для создания давления)
4. ECU получает питание и начинает опрос датчиков

Режим ключа	Напряжение на клемме 15
LOCK/ACC	Отсутствует
ON (зажигание)	≈12.6В
START	Сохраняется

Отключение питания происходит мгновенно при возврате ключа в положение "ACC", прерывая работу двигателя. Для защиты генератора от повреждений клемма 15 разрывает цепь возбуждения при выключении зажигания.

Назначение клеммы 30 (постоянное питание)

Клемма 30 в замке зажигания обеспечивает прямое подключение к положительной клемме аккумуляторной батареи через силовой предохранитель. Это означает, что на ней всегда присутствует напряжение бортовой сети (12В или 24В) независимо от положения ключа зажигания, состояния двигателя или работы других систем автомобиля.

Основная функция клеммы 30 – подача постоянного питания на критические узлы автомобиля, которые должны функционировать даже при выключенном зажигании. Она выступает первичным источником энергии для замка, от которого питание распределяется на другие клеммы при повороте ключа.

Ключевые особенности и подключенные системы

Через клемму 30 запитываются:

• Цепи памяти электронных блоков управления (ЭБУ двигателя, АКПП, ABS)
• Система охранной сигнализации и иммобилайзер
• Часы, бортовой компьютер и настройки мультимедиа
• Центральный замок и предпусковой подогрев
• Внутреннее освещение салона и аварийная сигнализация

Характеристика	Описание
Тип подключения	Прямое соединение с АКБ через плавкую вставку
Напряжение	Соответствует номиналу бортовой сети (12В/24В)
Защита	Обязательное наличие предохранителя в цепи
Диагностика неисправностей	Отсутствие напряжения указывает на обрыв цепи, коррозию или перегоревший предохранитель

Важно: При отключении аккумулятора или снятии предохранителя клеммы 30 происходит сброс адаптаций ЭБУ и пользовательских настроек электронных систем. Короткое замыкание в этой цепи может привести к возгоранию из-за высокой силы тока.

Роль клеммы 50 (пуск стартера)

Клемма 50 в замке зажигания является ключевым управляющим контактом, отвечающим исключительно за активацию стартера при повороте ключа в положение "Пуск". Она получает напряжение напрямую от аккумуляторной батареи через защитные элементы (часто реле стартера) только в момент запуска двигателя. Электрическая цепь клеммы 50 разрывается сразу после возврата ключа в рабочее положение "Зажигание", что предотвращает подачу напряжения на стартер во время работы двигателя.

Напряжение с клеммы 50 поступает на втягивающее реле стартера, выполняющее две критические функции: замыкание силовой цепи питания электродвигателя стартера и механическое сцепление бендикса с венцом маховика. Без корректного срабатывания этой цепи вращение стартера становится невозможным, даже при наличии питания на других клеммах замка зажигания (например, клемме 30 или 15).

Особенности работы цепи клеммы 50

Цепь клеммы 50 проектируется с обязательной установкой дополнительного реле стартера в большинстве современных авто. Это реле выполняет важные задачи:

• Снижение нагрузки на контакты замка зажигания (ток втягивающей обмотки достигает 15-40А)
• Защита от попыток повторного пуска при работающем двигателе
• Интеграция с иммобилайзером или блоком управления двигателем (ECU)

Типовая схема подключения клеммы 50:

Источник	Компонент	Назначение
АКБ (+) через предохранитель	Реле стартера (контакт 30)	Постоянное питание
Замок зажигания (позиция START)	Реле стартера (катушка, контакт 86)	Управляющий сигнал
Реле стартера (контакт 87)	Клемма 50 стартера	Активация втягивающего реле

Неисправности клеммы 50 проявляются характерными симптомами: стартер не включается вообще либо срабатывает только после многократных попыток поворота ключа. Основные причины отказов включают:

1. Окисление контактов в замке зажигания
2. Обрыв провода между замком и реле стартера
3. Выход из строя реле стартера
4. Короткое замыкание цепи на массу

При диагностике обязательно проверяется наличие +12В на клемме 50 стартера в момент пуска. Отсутствие напряжения указывает на проблему в управляющей цепи (замок, реле, проводка), тогда как его наличие при неработающем стартере свидетельствует о неисправности самого стартера или втягивающего реле.

Цепь аварийного отключения

Цепь аварийного отключения в замке зажигания предназначена для мгновенной остановки двигателя при возникновении критических неисправностей или аварийных ситуациях. Она обеспечивает разрыв питания главных систем управления двигателем независимо от положения ключа зажигания.

Данная цепь напрямую связана с реле аварийного останова и блоком управления двигателем (ЭБУ), что позволяет экстренно прекратить подачу топлива и отключить зажигание. Активация происходит через отдельный выключатель или автоматически при срабатывании датчиков безопасности.

Ключевые компоненты цепи

• Аварийный выключатель (кнопка или тумблер) с ручной активацией
• Контрольные датчики: давления масла, температуры охлаждающей жидкости, детонации
• Реле аварийного отключения с нормально-замкнутыми контактами
• Предохранитель для защиты цепи от перегрузок

Принцип работы основан на размыкании силовой цепи питания катушки зажигания и топливного насоса. При активации реле:

1. Разрывается "+12В" на выводе катушки зажигания
2. Отключается управляющий сигнал на реле бензонасоса
3. Блокируется импульс управления форсунками через ЭБУ

Режим работы	Состояние цепи	Воздействие на двигатель
Норма	Замкнута	Штатная работа систем
Авария	Разомкнута	Мгновенная остановка двигателя

Особенность цепи – гальваническая развязка от основной системы зажигания, что исключает ложные срабатывания. Проводка выполняется экранированным кабелем с отдельной трассировкой от блока предохранителей.

Реле блокировки руля

Реле блокировки руля управляет электромеханической системой фиксации рулевого вала. Оно получает сигнал от замка зажигания при повороте ключа в положение "LOCK", активируя соленоид блокировки. При выключенном зажигании реле размыкает цепь питания соленоида, что приводит к механическому заклиниванию рулевой колонки специальным штифтом.

Электрически реле интегрировано между замком зажигания и блоком управления двигателем (ЭБУ). При повороте ключа в положение "ON" реле получает питание через контакты замка, разблокируя руль. Современные системы дополнительно проверяют сигнал иммобилайзера через CAN-шину перед снятием блокировки.

Принцип работы цепи

Положение ключа	Состояние реле	Действие
LOCK	Выключено	Подача напряжения на соленоид блокировки
ON/START	Включено	Разрыв цепи блокировки

Типовая схема подключения включает:

1. Силовой контакт 30: постоянное питание от аккумулятора
2. Управляющий контакт 85: сигнал от замка зажигания
3. Контакт 86: заземление через ЭБУ
4. Выходной контакт 87: питание соленоида блокировки

При неисправности реле возможны:

• Самопроизвольная блокировка руля во время движения
• Невозможность снять блокировку после запуска двигателя
• Постоянное гудение соленоида при работе

Интеграция с иммобилайзером

Электрическая схема замка зажигания включает модуль иммобилайзера как обязательный компонент системы безопасности. При повороте ключа в положение "ON", чип транспондера в ключе активируется катушкой считывателя вокруг личинки замка, передавая уникальный код через низкочастотный радиосигнал. Без верификации этого кода блок управления двигателем (ECU) заблокирует подачу топлива и импульсы зажигания.

Сигнал от транспондера обрабатывается отдельным блоком иммобилайзера, интегрированным в цепь управления через последовательную шину (CAN/LIN) или прямые провода. При несовпадении кода или отсутствии сигнала иммобилайзер разрывает критичные цепи: питание топливного насоса, управление катушкой зажигания и стартером. Современные системы используют двухэтапную аутентификацию – перед запуском стартера и после начала вращения коленвала.

Ключевые точки взаимодействия в схеме

• Катушка считывания: установлена вокруг замка зажигания, подключена к блоку иммобилайзера постоянным напряжением 5–12 В.
• Цифровая шина данных: передает криптографический ключ между иммобилайзером, ECU и блоком комбинации приборов.
• Релейные выходы: управляют разрывом цепей топливного насоса (контакт 87 реле) и зажигания (через транзисторные ключи в ECU).

Компонент	Функция в интеграции	Тип сигнала
Транспондер ключа	Генерация идентификационного кода	RFID 125 кГц
Блок иммобилайзера	Декодирование, верификация, управление блокировками	Цифровой (CAN/LIN)
ECU двигателя	Получение разрешения на запуск	Широтно-импульсная модуляция (PWM)
Индикатор на панели	Сигнализация статуса иммобилайзера (мигание при ошибке)	Напряжение 12 В

При замене замка зажигания требуется перепрограммирование иммобилайзера для привязки нового ключа. Повреждение антенной катушки или коррозия контактов ведет к ошибке P0513 (Immobilizer Key Mismatch). В аварийных режимах система допускает 3–5 попыток запуска до полной блокировки на 15–30 минут.

Диагностика обрыва в цепи ACC

Обрыв в цепи ACC проявляется полным отсутствием питания на потребителях, работающих в этом положении ключа (магнитола, прикуриватель, стеклоподъемники), при исправных предохранителях и источниках напряжения. Характерным признаком является работоспособность режимов "ON" (зажигание) и "START" при отказе именно позиции "ACC".

Первичная проверка начинается с измерения напряжения на выходной клемме замка зажигания в позиции ACC при отсоединенном разъеме. Отсутствие 12В здесь указывает на внутреннюю неисправность контактной группы замка или обрыв на участке от АКБ до замка.

Последовательность поиска обрыва

При наличии напряжения на выходе замка алгоритм сужается к участку между замком и предохранителями:

1. Проверка защитных элементов:
   • Визуальный осмотр предохранителя ACC (Fuse Box).
   • Тестирование целостности плавкой вставки мультиметром в режиме прозвонки.
2. Диагностика проводки:
   • Замер напряжения на входной клемме блока предохранителей для цепи ACC.
   • Сравнение значений на входе и выходе разъема замка при включенном ACC.
3. Локализация повреждения:

   Напряжение на выходе замка	Напряжение на входе блока предохранителей	Зона неисправности
   Есть (≈12В)	Нет	Обрыв провода между замком и блоком предохранителей
   Нет	-	Неисправность замка или цепи питания до него

Критично проверить состояние контактов в разъемах на пути цепи – окислы или механические повреждения часто имитируют обрыв. При выявлении поврежденного участка требуется замена провода или восстановление контактных групп с обязательной обработкой токопроводящей смазкой.

Проверка напряжения на контактах мультиметром

Перед началом измерений убедитесь, что аккумуляторная батарея заряжена, ключ зажигания вынут, а мультиметр переведён в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V. Определите назначение проверяемых контактов замка зажигания по схеме конкретного автомобиля – обычно требуется найти силовой провод (+12V при включённом зажигании), массу, контакты стартера и дополнительных цепей.

Снимите защитный кожух замка зажигания для доступа к клеммам. Подключите чёрный щуп мультиметра к неокрашенной металлической части кузова (чистая масса). Красным щупом последовательно коснитесь каждой проверяемой клеммы при разных положениях ключа зажигания, фиксируя показания прибора.

Типовые проверяемые параметры

• Контакт постоянного "+": Напряжение +12V должно присутствовать всегда (даже без ключа в замке).
• Силовой контакт зажигания (IGN): +12V только в положениях ключа "ON" и "START".
• Контак стартера (ST): +12V только в положении ключа "START" (при удержании).
• Контакты дополнительных цепей (ACC, обогрев, освещение): +12V в соответствующих положениях ключа (часто ACC в промежуточном положении между OFF и ON).
• Контакт массы: Проверяется прозвонкой между клеммой замка и кузовом (сопротивление ≈ 0 Ом).

Интерпретация результатов

Отсутствие напряжения на силовом контакте при включённом зажигании указывает на:

1. Обрыв цепи питания замка (проверьте предохранители, реле, целостность проводов).
2. Неисправность контактной группы внутри замка (подгорание, механический износ).

Напряжение ниже 11.5V сигнализирует о проблемах с АКБ, генератором или плохим контактом в цепи. Наличие напряжения на контакте стартера вне положения "START" свидетельствует о залипании контактов в замке.

Положение ключа	Контакт ACC	Контакт IGN	Контакт ST
OFF/LOCK	0V	0V	0V
ACC	+12V	0V	0V
ON (IGN)	+12V	+12V	0V
START	+12V	+12V	+12V

Типовые неисправности контактной группы

Контактная группа замка зажигания подвержена механическому износу и воздействию электрических нагрузок, что приводит к постепенному ухудшению её характеристик. Основные проблемы возникают на участках коммутации силовых цепей стартера и питания системы зажигания.

Повышенное переходное сопротивление в точках соприкосновения контактов провоцирует локальный перегрев, искрение и ускоренную деградацию материала. Это напрямую влияет на стабильность работы двигателя и запуск автомобиля.

Распространённые виды повреждений

• Обгорание контактных поверхностей – образуется из-за микроискрения при размыкании/замыкании цепей под нагрузкой, особенно при окислении.
• Эрозия металла – физическое разрушение рабочего слоя контактов вследствие электрической дуги при коммутации индуктивных нагрузок (катушка зажигания, стартер).
• Потеря упругости подвижных контактов – приводит к недостаточному прижиму и увеличению сопротивления, вызывая просадку напряжения.
• Загрязнение токоведущих зон – накопление пыли, окислов или смазки нарушает проводимость.

Результатом этих дефектов становятся характерные симптомы: нестабильный холостой ход, самопроизвольная остановка двигателя, проблемы с запуском (особенно "горячим"), необходимость многократного поворота ключа для срабатывания стартера.

Неисправность	Последствия для системы
Увеличенное контактное сопротивление	Просадка напряжения бортовой сети, перегрев узла
Частичное залипание контактов	Некорректное отключение стартера после пуска
Обрыв дорожек/контактов	Полная потеря питания цепей зажигания или стартера

Диагностика требует проверки напряжения на выходных клеммах контактной группы при включённом зажигании и во время работы стартера. Существенное отклонение от номинала 12В (более 1-2В) указывает на необходимость замены узла.

Замена штекерного разъема замка зажигания

Поврежденный штекерный разъем замка зажигания приводит к нестабильному контакту, перебоям в работе стартера, отказу электрооборудования или полному обесточиванию автомобиля. Механические поломки фиксаторов, оплавление пластика из-за перегрева контактов, коррозия металлических клемм – основные причины необходимости замены узла.

Работы выполняются при снятой минусовой клемме аккумулятора для исключения короткого замыкания. Требуется демонтировать пластиковые кожухи рулевой колонки для доступа к разъему, после чего тщательно зафиксировать маркировку проводов на старом штекере. Ошибка при подключении вызовет сбои в работе систем автомобиля.

Порядок замены

Ключевые этапы процедуры:

1. Отсоединение штатного разъема: нажать на фиксатор корпуса, аккуратно рассоединить колодку от замка зажигания.
2. Демонтаж проводов: с помощью тонкой отвертки поддеть фиксаторы-«лепестки» в старом штекере, последовательно извлечь каждый провод с клеммой.
3. Подготовка нового разъема: при необходимости укоротить провода ремонтного комплекта, зачистить концы на 5-7 мм.
4. Сборка: вставить провода в соответствующие гнезда нового штекера строго согласно схеме подключения до характерного щелчка фиксатора.
5. Проверка: подать питание, проверить работу замка во всех положениях (ACC, ON, START), функционирование приборов и стартера.

Рекомендации:

• Используйте только разъемы с термостойким корпусом и латунными клеммами.
• Обеспечьте плотную посадку клемм в гнездах – люфт вызывает искрение и нагрев.
• Дополнительно защитите соединения термоусадкой или изолентой после тестирования.

Типичные ошибки	Последствия
Нарушение схемы подключения	Короткое замыкание, выход из строя предохранителей
Неполная фиксация клемм в разъеме	Прерывистый контакт, оплавление пластика
Игнорирование изоляции мест соединения	Коррозия проводников, утечка тока

Схема подключения дополнительных приборов

Дополнительные электронные устройства (мультимедийные системы, сигнализации, ДХО) подключаются к замку зажигания через специальные контакты, исключая прямое вмешательство в штатные цепи управления двигателем. Основными точками интеграции служат клеммы ACC (Accessory), отвечающая за питание при выключенном зажигании, и IGN (Ignition), активируемая в положении ключа "ON".

Критично учитывать нагрузочную способность контактов: суммарный ток подключаемых приборов не должен превышать 10-15А. Для мощных потребителей (обогревы сидений, компрессоры) обязательна установка промежуточных реле, управляемых сигналом от замка зажигания, но запитанных напрямую от АКБ через предохранитель.

Типовые схемы коммутации

• Питание через ACC:
  Подходит для устройств, работающих при выключенном двигателе (автономный подогрев, охранные системы).
• Активация по IGN:
  Используется для приборов, требующих включения только при работающем двигателе (видеорегистраторы, навигаторы).
• Комбинированное подключение:
  Для систем с двойным режимом работы (автосигнализации с автозапуском).

Тип прибора	Рекомендуемая точка подключения	Требуемое реле
Электрообогрев стекол	IGN (через реле)	Да (30-40А)
Штатная аудиосистема	ACC	Нет
Дополнительные фары	IGN (через реле)	Да (20-30А)

При монтаже избегайте скруток – применяйте клеммные колодки или пайку с термоусадкой. Все цепи защищайте плавкими предохранителями, установленными ближе к источнику питания. Проверяйте отсутствие паразитных утечек тока после подключения оборудования.

Влияние коррозии на контакты

Коррозия контактных групп замка зажигания возникает под воздействием влаги, окислителей и химических реагентов. Процесс ускоряется перепадами температур, приводя к образованию на поверхности металла оксидных плёнок или солей. Это нарушает физический контакт между токопроводящими элементами, создавая барьер для прохождения тока.

Электрическое сопротивление на корродированных участках резко возрастает даже при сохранении визуальной целостности соединения. Наиболее уязвимы медные клеммы и латунные контактные пластины, где окислы формируют непроводящий слой. В тяжёлых случаях наблюдается полное разрушение металла с образованием рыхлого порошка.

Последствия для работы системы

• Нестабильный запуск двигателя: Прерывистое прохождение тока вызывает сбои в формировании искры
• Просадка напряжения: Критичное падение напряжения в цепи стартера при повороте ключа
• Ложные срабатывания противоугонных систем: Нарушение сигнальных цепей иммобилайзера
• Термическое разрушение: Локальный перегрев в точках повышенного сопротивления

Диагностика осложняется тем, что визуально незначительная коррозия может вызывать полный отказ системы. Наиболее надёжный метод проверки – замер сопротивления на разомкнутых контактах мультиметром. Значение выше 0.5 Ом указывает на необходимость очистки или замены компонентов.

Стадия коррозии	Визуальные признаки	Влияние на проводимость
Начальная	Тусклые пятна, потемнение металла	Снижение на 15-30%
Средняя	Зелёные/белые кристаллы (медь), рыжий налёт (сталь)	Снижение на 50-70%
Критическая	Распад контактной группы, глубокий кратер	Полная потеря проводимости

Для профилактики применяют консистентные диэлектрические смазки после очистки контактов. В современных конструкциях используют золочение или палладирование поверхностей, а также герметичные корпуса, исключающие попадание влаги в зону электрических соединений.

Ремонт подгоревших клемм

Подгоревшие клеммы замка зажигания нарушают контакт в электрической цепи, что приводит к перебоям в подаче напряжения на стартер, систему зажигания и бортовые потребители. Это проявляется как трудный запуск двигателя, самопроизвольное отключение зажигания или полная потеря работоспособности системы.

Повреждение возникает из-за окисления контактных групп, слабого затяга креплений или превышения допустимой токовой нагрузки. Для восстановления работоспособности требуется немедленное устранение дефекта во избежание возгорания или выхода из строя электронных компонентов.

Этапы ремонта

Диагностика: Снимите пластиковый кожух рулевой колонки для доступа к замку. Визуально определите степень повреждения клемм:

• Локальный нагар на контактной группе
• Оплавление пластиковых элементов корпуса
• Деформация металлических контактов

Очистка контактов: При незначительном нагаре выполните механическую обработку:

1. Отсоедините аккумулятор
2. Обработайте клеммы мелкозернистой наждачной бумагой (№400-600)
3. Обезжирьте спиртовым раствором
4. Нанесите токопроводящую смазку

Замена компонентов: При глубоком повреждении:

Элемент	Действие
Контактная группа	Установите новый комплект согласно схеме подключения
Корпус замка	Замените при оплавлении посадочных мест
Проводка	Обрежьте поврежденные участки, установите клеммные наконечники

Важно: После ремонта проверьте усилие затяжки всех соединений мультиметром. Падение напряжения на клеммах при включенном зажигании не должно превышать 0.2 В. Убедитесь в отсутствии перегрева контактов при 10-минутной нагрузке.

Адаптация ключа после замены замка зажигания

После замены замка зажигания с чипованным ключом, новый ключ необходимо адаптировать к иммобилайзеру автомобиля. Электрическая схема системы включает блок управления иммобилайзером, который через катушку считывателя вокруг личинки замка распознает уникальный код чипа ключа. Без синхронизации кода иммобилайзер заблокирует работу топливного насоса и системы впрыска, предотвращая запуск двигателя.

Процедура адаптации зависит от модели автомобиля и типа иммобилайзера. В большинстве случаев требуется специализированное диагностическое оборудование (например, сканер с поддержкой функций программирования иммобилайзера), подключенное к диагностическому разъему OBD-II. Электрическое взаимодействие между сканером, блоком управления иммобилайзером и ЭБУ двигателя позволяет прописать новый ключ в память системы.

Основные этапы адаптации

1. Идентиция автомобиля: Сканер считыет VIN и текущие данные иммобилайзера.
2. Режим обучения: Активация сервисного режима программирования через диагностическое ПО.
3. Ввод PIN/Security Code: Ввод заводского кода безопасности (хранится в ЭБУ или требуется доступ к базе данных производителя).
4. Регистрация ключей: Последовательное предъявление всех ключей (старых и новых) системе в заданном порядке.

Важно: После успешной адаптации иммобилайзер стирает старые ключи из памяти, если они не были предъявлены на этапе регистрации. Для автомобилей с системой Keyless Go дополнительно требуется синхронизация беспроводного интерфейса ключа.

Тип иммобилайзера	Особенности адаптации	Необходимое оборудование
Фиксированный PIN	Код постоянный, указан в карточке владельца	Базовый диагностический сканер
Крипто-транспондер (например, Megamos 48)	Требуется генерация дилерского кода по VIN	Профессиональные инструменты (VCDS, Delphi)
Advanced Encryption (AES)	Онлайн-авторизация через сервер производителя	Дилерское ПО (ODIS, GTAC)

Несоблюдение процедуры или использование неподдерживаемого оборудования может привести к блокировке иммобилайзера. В таких случаях потребуется снятие и перепрошивка блока управления на спецоборудовании. Для автомобилей с дублирующей системой RFID (например, в брелоках сигнализации) может потребоваться отдельная калибровка антенн считывателя.

Цепь управления стартером

Цепь управления стартером обеспечивает подачу мощного тока на тяговое реле стартера только при выполнении ключевых условий: положении ключа зажигания "START" и выключенной передаче (для МКПП) или режиме "P"/"N" (для АКПП). Эта цепь защищает стартер от несанкционированного срабатывания, предотвращая рывки автомобиля при запуске.

Управление осуществляется через реле стартера, выполняющее две функции: коммутацию силового тока обмоток стартера и механическое соединение шестерни бендикса с венцом маховика. Низкоамперная цепь управления минимизирует нагрузку на контакты замка зажигания.

Ключевые компоненты цепи

• Замок зажигания: Подает +12В на управляющий контакт реле стартера при повороте ключа в позицию "START".
• Реле стартера: Электромагнитный переключатель, замыкающий силовые контакты при получении сигнала от замка.
• Блокировочный выключатель:
  • Для МКПП: концевик педали сцепления
  • Для АКПП: селектор диапазонов (только P или N)
• Предохранитель: Защищает цепь управления от КЗ (обычно 10-15А).

Режим работы	Состояние цепи
Ключ в "START" + сцепление выжато (МКПП)	Цепь замкнута → реле срабатывает → стартер вращается
Ключ в "START" + передача включена (МКПП)	Цепь разомкнута блокировочным выключателем
Ключ в "ON" (без "START")	Управляющее напряжение отсутствует → реле отключено

При активации стартера напряжение с замка зажигания поступает на обмотку реле через блокировочный выключатель. Реле замыкает контакты силовой цепи, направляя ток АКБ напрямую на тяговое реле стартера. После отпускания ключа в положение "ON" цепь разрывается, реле обесточивается и стартер отключается.

Подключение противоугонной сигнализации

Интеграция сигнализации в цепь замка зажигания требует точного определения критических точек управления. Основное подключение осуществляется через реле блокировки двигателя, разрывающее цепь стартера или топливного насоса. Контрольный провод сигнализации подключается к штатному разъёму замка зажигания для отслеживания положения ключа.

Обязательно используется дополнительный предохранитель в силовой цепи сигнализации. Сигнальные провода иммобилайзера коммутируются с CAN-шиной через интерфейсный модуль для совместимости с современными автоэлектрическими системами. Все соединения тщательно изолируются во избежание КЗ.

Ключевые этапы подключения

• Определение точек блокировки: стартерная цепь, топливный насос или зажигание
• Врезка реле блокировки в выбранную цепь через разрыв штатной проводки
• Подключение провода управления реле к выходному разъёму блока сигнализации
• Коммутация питания: +12В от аккумулятора через предохранитель
• Соединение антенного модуля с иммобилайзером и штатной антенной

Важно: При подключении к CAN-шине используется только специализированный адаптер. Прямое соединение проводов без согласующего модуля вызовет сбои в работе электронных систем автомобиля.

Цепь	Тип подключения	Рекомендуемое сечение провода
Силовое питание	Прямое от АКБ	2.5 мм²
Управление реле	Через разъём блока сигнализации	0.75 мм²
CAN-интерфейс	Через адаптер	0.35 мм²
Датчики удара	Экранированный кабель	0.5 мм²

После монтажа выполняется тестирование всех режимов: блокировка двигателя при постановке на охрану, корректное снятие с охраны, отсутствие ложных срабатываний при работе стартера. Особое внимание уделяется синхронизации иммобилайзера со штатными ключами.

Разница между 3- и 4-позиционными замками зажигания

Основное отличие заключается в количестве рабочих режимов, доступных при повороте ключа. Трехпозиционный замок имеет последовательные положения: "Выключено" (OFF), "Зажигание" (ON/IGN) и "Стартер" (START). Четырехпозиционная конструкция добавляет промежуточную ступень "Аксессуары" (ACC) между OFF и IGN, обеспечивая отдельное управление бортовой электроникой без активации системы зажигания.

Четвертая позиция (ACC) позволяет питать потребители (магнитолу, прикуриватель, освещение) при заглушенном двигателе. В 3-позиционных системах эти функции обычно завязаны на положение ON, что приводит к полному отключению электроники при выкрученном ключе, но требует включения зажигания для их использования.

Ключевые различия в работе

• ACC-режим: Присутствует только в 4-позиционных замках. Позволяет:
  • Работать аудиосистеме без включения зажигания
  • Использовать прикуриватель и USB-порты
  • Активировать стеклоподъемники при заглушенном ДВС
• Защита стартера: В обеих схемах позиция START работает только при удержании ключа (возвратная пружина).
• Безопасность: 4-позиционные модели чаще оснащаются блокировкой руля при извлечении ключа в положении LOCK.

Параметр	3-позиционный	4-позиционный
Последовательность	LOCK → ON → START	LOCK → ACC → ON → START
Питание ACC	Только в ON	Отдельная позиция
Энергопотребление	Риск разряда АКБ при забытом ON	ACC снижает риск (не включает топливные насосы/инжекторы)

Важно: В современных авто с кнопочным запуском физические позиции имитируются электроникой, но логика работы ACC/IGN сохраняется.

Диагностика утечки тока через замок зажигания

Утечка тока через замок зажигания возникает при нарушении изоляции контактов или внутреннем замыкании, когда электроэнергия продолжает поступать в цепи (например, подсветку, блок управления) даже при выключенном зажигании. Это приводит к разряду аккумулятора и невозможности запуска двигателя после длительного простоя.

Основные признаки проблемы – быстрая разрядка АКБ (особенно за 1-2 суток), искрение или нагрев ключа при повороте, некорректная работа приборной панели. Для точного выявления дефекта требуется последовательная проверка цепи.

Методика проверки

Перед диагностикой обязательно отключите массу от аккумулятора и подготовьте мультиметр в режиме амперметра. Дальнейшие действия:

1. Отсоедините минусовую клемму АКБ.
2. Подключите амперметр между клеммой «–» аккумулятора и снятым проводом массы.
3. Зафиксируйте общее значение утечки (норма: 20-80 мА).
4. Поочерёдно извлекайте предохранители, наблюдая за показаниями:
   • При резком падении тока – цепь под этим предохранителем содержит дефект
   • Если снятие предохранителя «зажигания» меняет показания – проблема в замке

Для точной локализации проверьте контакты замка мультиметром в режиме омметра:

Состояние ключа	Проверяемые точки	Нормальное сопротивление
Выключено	Между силовым контактом и выходами ACC/IGN	∞ (бесконечность)
Включено	Между контактами ACC и IGN	∞ (бесконечность)

Критические отклонения: наличие сопротивления (даже 1-5 кОм) при выключенном зажигании указывает на пробой изоляции. Дополнительно осмотрите контактную группу на оплавление или загрязнение – это вызывает короткое замыкание между секторами.

Снятие напряжения с AIRBAG при демонтаже

Отключение питания системы AIRBAG критически необходимо перед любыми работами с замком зажигания или рулевой колонкой. Неконтролируемое срабатывание подушек безопасности может привести к тяжелым травмам из-за кинетической энергии пиропатронов и выброса обломков пластиковых элементов. Напряжение в цепи AIRBAG сохраняется даже при выключенном зажигании, так как блок управления питается напрямую от аккумулятора.

Перед демонтажем замка зажигания выполните обесточивание системы согласно регламенту производителя. Стандартный протокол включает физическое отсоединение источников питания и выдерживание технологической паузы для разрядки конденсаторов. Игнорирование этого этапа повреждает датчики удара, деформирует спираль (часы) рулевого вала и вызывает ошибки в диагностике.

Порядок обесточивания системы

1. Заглушите двигатель, извлеките ключ из замка зажигания, активируйте стояночный тормоз
2. Отсоедините отрицательную клемму АКБ гаечным ключом на 10 мм, изолируйте клемму резиновым колпачком
3. Выждите не менее 15 минут (для большинства моделей после 2010 г. – 30 минут) до разрядки конденсаторов блока AIRBAG
4. Отсоедините разъемы жгута проводов от модуля подушки безопасности водителя:
   • Через технологическое окно в руле с помощью Torx T30
   • С предварительным отключением разъема массы на рулевой колонке
5. Проверьте отсутствие напряжения мультиметром на оранжевых проводах цепи AIRBAG (диапазон 20 В DC)

При обратном подключении подсоединяйте разъемы AIRBAG только при отключенном аккумуляторе. После сборки включите зажигание и убедитесь в отсутствии кода ошибки B1000 на сканере. Используйте диэлектрические перчатки при работе с разъемами для исключения статического разряда.

Монтаж дополнительного реле разгрузки

Установка реле разгрузки снижает нагрузку на контакты замка зажигания, предотвращая их перегрев и преждевременный износ. Особенно критично это при подключении мощных потребителей: обогрева заднего стекла, фар, вентилятора печки или аудиосистемы.

Подготовьте реле с током коммутации не менее 30А, провода сечением 1.5-2.5 мм² для управления и 4-6 мм² для силовой линии, термоусадку и инструмент для снятия изоляции. Обязательно отключите минусовую клемму АКБ перед началом работ.

Пошаговая установка

1. Определите цепь питания: Найдите в монтажном блоке провод, идущий от замка зажигания к силовым потребителям (часто красный или красно-черный).
2. Подключите управление реле:
   • Контакт 85 реле → массу кузова (коротким проводом)
   • Контакт 86 реле → разрезанный провод от замка зажигания
3. Коммутируйте силовую линию:
   • Контакт 30 реле → провод от АКБ (через предохранитель 30-40А)
   • Контакт 87 реле → провод к потребителям (ранее отключенный от замка)
4. Надежно зафиксируйте реле в подкапотном пространстве, изолируйте соединения термоусадкой. Проверьте отсутствие КЗ мультиметром перед подключением АКБ.

Контакт реле	Назначение
85	Масса (-)
86	Управление (+) от замка
30	Питание от АКБ
87	Выход на потребители

После подключения АКБ проверьте работу: при включении зажигания реле должно срабатывать характерным щелчком, а потребители – функционировать в штатном режиме. Контролируйте температуру проводов в первые минуты работы.

Анализ КЗ в проводе катушки зажигания

Короткое замыкание (КЗ) в проводе, соединяющем замок зажигания с первичной обмоткой катушки зажигания, приводит к критическому нарушению работы системы. При таком дефекте напряжение от замка напрямую, минуя сопротивление обмотки, поступает на "массу" автомобиля, вызывая протекание аномально высокого тока по цепи. Это вызывает мгновенное срабатывание предохранителя, защищающего цепь зажигания, или перегрев и оплавление провода.

Основным симптомом КЗ в данном проводе является полная неработоспособность системы зажигания: двигатель не запускается, стартер вращает коленвал, но искрообразование отсутствует. Контрольная лампа "Check Engine" может не загораться при включении зажигания, так как питание ЭБУ также прерывается. Диагностика требует проверки целостности провода мультиметром в режиме прозвонки или измерения сопротивления между клеммой катушки и "массой" при отключенном разъеме замка.

Методы выявления и последствия КЗ

Для точной локализации КЗ выполняют следующие действия:

1. Визуальный осмотр: Поиск оплавлений изоляции, перетертостей, контакта с острыми кромками кузова.
2. Проверка мультиметром:
   • Сопротивление между выводом провода (у катушки) и кузовом: значение, близкое к 0 Ом, подтверждает КЗ.
   • Целостность провода: замер между контактами разъема замка и катушки (должно быть ~0 Ом).
3. Диагностика напряжения: Отсутствие +12В на клемме катушки при включенном зажигании (при исправном предохранителе и замке) косвенно указывает на КЗ "на землю".

Последствия не устраненного КЗ:

Компонент	Риск повреждения
Проводка	Возгорание из-за перегрева, разрушение изоляции
Предохранитель	Постоянное перегорание, обесточивание смежных систем
Замок зажигания	Подгорание контактов, выход из строя
Блок управления (ECU)	Повреждение цепи питания при нештатных скачках тока

Устранение требует обязательной замены поврежденного участка проводки с применением термостойкой изоляции и правильной фиксации жгута. Критически важно установить причину возникновения КЗ (вибрация, трение, влага) для предотвращения рецидива. После ремонта обязательна проверка напряжения на катушке и работоспособности системы зажигания.

Проводка подсветки замка зажигания

Подсветка замка зажигания активируется при включении габаритных огней и питается от соответствующей цепи. Напряжение поступает через предохранитель, номинал которого зависит от модели автомобиля (обычно 5-15А). Проводка выполняется многожильным кабелем сечением 0,5-0,75 мм², где плюс подключается к лампочке подсветки, а минус замыкается на массу кузова.

Цветовая маркировка проводов стандартизирована: питающий провод – желтый с зеленой полосой (или оранжевый для азиатских авто), массовый – черный или коричневый. Для изоляции соединений применяются термоусадочные трубки или клипсы, предотвращающие замыкания. Проводка прокладывается в общем жгуте с другими цепями замка зажигания, фиксируясь пластиковыми хомутами.

Ключевые компоненты цепи

• Лампа подсветки: Светодиодная или миниатюрная лампа накаливания (типоразмер T3-T5)
• Предохранитель: Защищает цепь от перегрузки (расположен в монтажном блоке)
• Разъемы: Водонепроницаемые коннекторы для быстрого обслуживания
• Резистор: Требуется для светодиодных ламп (сопротивление 150-680 Ом)

Параметр	Характеристика
Напряжение питания	12 В ±10%
Потребляемый ток	50-150 мА (для ламп накаливания до 300 мА)
Точка подключения массы	Кузовная панель возле рулевой колонки

При замене лампы обязательно отключайте клемму массы АКБ. Для диагностики неисправностей используйте мультиметр: отсутствие +12V на контакте указывает на обрыв провода или перегоревший предохранитель, а падение напряжения ниже 11V – на окисление массового соединения.

Особенности схемы push-start систем

Push-start системы исключают традиционный механический ключ, заменяя его электронным управлением запуском двигателя. Основой схемы служит кнопка "Start/Stop", подключенная к блоку управления двигателем (ECU) через реле или напрямую, в зависимости от модели. Обязательным условием работы является распознавание метки электронного ключа (транспондера) в зоне салона, без которого ECU блокирует зажигание и топливный насос.

Электрическая цепь включает дополнительные компоненты: блок иммобилайзера для авторизации ключа, модуль бесключевого доступа и датчиры положения педали тормоза/сцепления. Нажатие кнопки активирует последовательность: ECU проверяет аутентификацию, положение селектора АКПП (нейтраль/паркинг) и выжатое сцепление (для МКПП), после чего подаёт управляющий сигнал на реле стартера и топливной системы.

Ключевые отличия от классической схемы

• Дублирующие блокировки: ECU параллельно контролирует 2-3 условия запуска (ключ, педаль, селектор) через отдельные датчики.
• Трёхфазное реле стартера: вместо прямого питания через замок, используется реле с управлением от ECU, сокращающее токовые нагрузки на кнопку.
• Интеллектуальный тайминг: система автоматически прекращает вращение стартера после пуска двигателя, основываясь на данных датчика коленвала.

Компонент	Роль в схеме
Кнопка Start/Stop	Замыкает низкоамперную цепь сигнала ECU (не силовую линию)
Антенна иммобилайзера	Считывает ID метки ключа, передаёт данные в ECU
Реле стартера	Коммутирует силовой ток (+12В) на стартер по сигналу ECU

Защитные алгоритмы предотвращают случайный запуск: например, повторное нажатие кнопки при работающем моторе инициирует остановку двигателя. При сбоях (отсутствие метки, невыжатое сцепление) ECU активирует аварийные режимы – блокирует стартер, но сохраняет питание бортовой сети в положении "ACC".

Кросс-модуль коммутации питания

Кросс-модуль выполняет функцию центрального распределителя питания в бортовой сети автомобиля. Он получает основной силовой ток от замка зажигания через реле или предохранители, после чего направляет его к различным потребителям: системе впрыска, бензонасосу, контроллеру ЭСУД, фарам и другим энергоемким узлам.

Конструктивно устройство объединяет группу силовых реле и предохранителей в компактном блоке. Это исключает необходимость прокладки множества отдельных проводов от замка зажигания к каждому потребителю, упрощая монтаж и диагностику цепи.

Принципиальные особенности

Ключевые характеристики работы:

• Получает управляющий сигнал низкого тока от контактной группы замка зажигания
• Коммутирует высокоамперные цепи (до 30-40А) через встроенные реле
• Обеспечивает гальваническую развязку между цепями управления и силовыми линиями
• Защищает цепи плавкими предохранителями от перегрузок и КЗ

Типовая схема подключения включает:

1. Питание 12В от АКБ на вход модуля
2. Управляющий провод от замка зажигания
3. Выходные силовые линии к потребителям
4. Общий провод массы

Преимущества использования:

Снижение нагрузки на контакты замка зажигания	Увеличивает ресурс выключателя
Централизация защиты цепей	Упрощает поиск неисправностей
Стандартизация подключения	Ускоряет монтаж при ремонте

Распространенные неисправности кросс-модуля включают окисление контактов, перегорание предохранителей, залипание реле. Диагностика выполняется прозвонкой цепей и проверкой напряжения на выходных клеммах при активации зажигания.

Распиновка чип-ключа

Распиновка чип-ключа определяет назначение контактов в разъёме устройства, обеспечивая корректную коммутацию с замком зажигания. Каждый пин отвечает за передачу конкретных сигналов: идентификации, управления иммобилайзером, питания или обмена данными с ЭБУ.

Типовая распиновка варьируется в зависимости от модели автомобиля и производителя, но включает базовые линии: постоянное питание (12V), заземление (GND), шину CAN/LIN для связи, а также контакт антенны транспондера. Ошибки в подключении приводят к отказу запуска двигателя или блокировке системы.

Стандартные контакты чип-ключа

В большинстве систем используются следующие линии:

• Пин 1 (B+): Постоянное питание 12В от АКБ
• Пин 2 (GND): Заземление кузова
• Пин 3 (ANT): Антенна иммобилайзера (радиочастотный сигнал)
• Пин 4 (CAN-H): Шина высокого уровня CAN-протокола
• Пин 5 (CAN-L): Шина низкого уровня CAN-протокола

Пример распиновки для VAG-группы:

Контакт	Функция	Цвет провода
1	Зажигание (IGN)	Красный
2	Диагностика (K-Line)	Фиолетовый
3	Данные транспондера	Зелёный

Критические аспекты:

1. Полярность CAN-шины строго регламентирована
2. Цепи питания требуют защиты от КЗ
3. Диагностический контакт активируется только при включении зажигания

Калибровка датчика положения ключа

Калибровка датчика положения ключа является критически важной процедурой для корректной работы иммобилайзера и системы запуска двигателя. Неверные показания датчика приводят к ошибкам распознавания ключа, блокировке зажигания или невозможности запуска силового агрета.

Процедура выполняется при замене замка зажигания, датчика или бортового компьютера с использованием диагностического оборудования, подключаемого к OBD-II разъему. Алгоритм калибровки зависит от модели автомобиля и включает следующие этапы:

Последовательность операций

1. Активация режима калибровки через диагностический сканер
2. Установка ключа в положение "OFF" (выключено) с выдержкой 5 секунд
3. Последовательный перевод ключа в позиции:
   • "ACC" (дополнительные потребители)
   • "ON" (зажигание включено)
   • "START" (пуск двигателя)
   с паузами по 3 секунды в каждом положении
4. Фиксация сигналов датчика сканером при каждом переходе
5. Автоматическая корректировка эталонных значений в блоке управления
6. Проверка сохранения кодов ошибок после цикла калибровки

Параметр	Допустимый диапазон	Единицы измерения
Напряжение холостого хода	4.8–5.2	Вольт (В)
Сопротивление обмотки	1200–1500	Ом (Ω)
Частота сигнала (pos. ON)	120±10	Герц (Hz)

Важно: При наличии механического износа замка калибровка не устранит рывки ключа или залипание контактов – требуется замена компонента. После процедуры обязательна проверка реакции системы на все ключи из комплекта.

Ошибка P0513 свидетельствует о несовпадении данных калибровки с заводскими эталонами и требует повторного выполнения процедуры с контролем целостности проводки.

Взаимодействие с CAN-шиной

В современных автомобилях замок зажигания интегрирован в цифровую сеть транспортного средства через CAN-шину. При повороте ключа или нажатии кнопки Start/Stop генерируется не прямой сигнал на стартер, а цифровая команда, передаваемая по CAN-протоколу.

Данная команда поступает в центральный модуль управления (например, BCM или ECU), где обрабатывается совместно с сигналами от иммобилайзера, селектора АКПП и датчиков педалей. Только после верификации условий безопасности и корректности запроса модуль инициирует пуск двигателя через управление реле стартера и топливным насосом.

Ключевые особенности взаимодействия

Основные аспекты интеграции замка зажигания с CAN-шиной:

• Цифровая передача команд: Замена аналоговых высокотоковых цепей на низковольтные цифровые сигналы
• Многоуровневая аутентификация: Проверка легитимности ключа через диалог с иммобилайзером по CAN
• Зависимость от состояния систем: Блокировка запуска при неисправностях, выявленных через диагностические CAN-сообщения

Компонент	Тип сигнала в CAN-сети	Назначение
Позиция ключа	Цифровой код (напр. 0x5A)	Информирование о режиме ACC/ON/START
Датчик педали тормоза	Бинарное состояние (0/1)	Разрешение запуска для автоматических КПП
Диагностические коды	Сообщения стандарта UDS	Предотвращение запуска при ошибках двигателя

Отказ CAN-шины полностью блокирует пуск двигателя, так как управляющие модули теряют возможность согласования команд. Аварийные режимы работы предусматривают лишь механическое разблокирование руля и коробки передач.

Пайка термоустойчивых проводов

Термоустойчивые провода в цепи замка зажигания критичны для сохранения целостности соединений в условиях высоких температур двигателя. Их изоляция из силикона или стекловолокна выдерживает нагрев, но требует особого подхода при монтаже. Неправильная пайка приводит к оплавлению изоляции, коррозии контактов или обрыву цепи.

Подготовка начинается с точного подбора припоя и флюса. Используйте свинцово-оловянный припой (например, ПОС-60) и нейтральный флюс на канифольной основе, избегая активных составов, разрушающих проводники. Зачистите концы проводов на 5-7 мм, удаляя окислы мелкозернистой наждачной бумагой. Облудите жало паяльника мощностью 40-60 Вт, очистив его от нагара.

Технология пайки

Надёжно зафиксируйте провод и контактную площадку схемы замка зажигания. Приложите разогретое жало к месту соединения снизу, одновременно подавая припой сверху. Расплав должен равномерно покрыть скрутку или клемму без наплывов. Для термоустойчивой изоляции критичен контроль времени:

• Удерживайте паяльник не дольше 3 секунд на контакте
• Избегайте касания жалом изоляции – силикон плавится при 200°C
• После схватывания припоя заизолируйте термоусадочной трубкой

Проверьте качество соединения механическим тестом: лёгкое натяжение провода не должно нарушать пайку. Используйте мультиметр для измерения сопротивления – показатель выше 0.5 Ом сигнализирует о холодной пайке. Для сложных узлов применяйте дополнительную фиксацию кабельными стяжками, исключая нагрузку на контакт.

Тестирование диодной блокировки реверса

Проверка диодной блокировки реверса начинается с визуального осмотра цепи на предмет механических повреждений проводки, окислов на контактах и надежности соединений. Особое внимание уделяется целостности диодного моста и отсутствию перегрева на его корпусе.

Для функциональной диагностики потребуется мультиметр в режиме проверки диодов. Отсоедините аккумулятор и снимите разъемы с диодного блока, чтобы исключить влияние параллельных цепей на результаты измерений.

Этапы тестирования

Проверка проводимости диодов:

1. Подключите красный щуп мультиметра к аноду диода (маркировка «+» или цветовая полоса)
2. Черный щуп приложите к катоду
3. Зафиксируйте прямое падение напряжения (0.4-0.7В для кремниевых)
4. Поменяйте щупы местами – на дисплее должно отображаться «OL» (обрыв)

Критические отклонения:

• Нулевое сопротивление в обоих направлениях – пробой диода
• Отсутствие проводимости в прямом включении – обрыв перехода
• Значения вне типового диапазона – деградация полупроводника

Проверка блокирующей функции:

Режим зажигания	Контрольная точка	Ожидаемое напряжение
Стартер	Управляющий вывод реле стартера	12В
Запущенный двигатель	Тот же вывод	0.5-2В (остаточное)

При некорректной работе диодного узла возникает паразитное замыкание цепей стартера и генератора, приводящее к самопроизвольному вращению стартера во время движения автомобиля.

Проверка сопротивления изоляции

Проверка выполняется между токоведущими цепями замка зажигания и "массой" автомобиля при полностью снятом узле. Предварительно отсоединяются все клеммы проводки, а поверхность контактов очищается от загрязнений. Измерения проводятся мегаомметром с тестовым напряжением 500 В при температуре +25°C ±5°C.

Контрольным точками являются выводы силовых цепей (30, 15, 50 по стандартной маркировке), коммутирующие контакты стартера, цепи дополнительных потребителей. Щупы прибора фиксируются на металлическом корпусе замка и последовательно на каждой проверяемой клемме. Показания снимаются после 60 секунд стабилизации параметров.

Критерии оценки результатов

Нормативное сопротивление изоляции для исправного замка зажигания составляет не менее 20 МОм. Значения ниже 1 МОм свидетельствуют о критическом пробое изоляции. Основные дефекты, выявляемые методом:

• Замыкание обмоток реле на корпус
• Увлажнение диэлектрических втулок
• Трещины в изоляторах контактной группы
• Карбонизированные дорожки на платах

Тип неисправности	Диапазон сопротивления
Норма	> 20 МОм
Частичная утечка	1-20 МОм
Критическое повреждение	< 1 МОм

При получении значений в "серой зоне" (1-20 МОм) выполняется испытание повышенным напряжением – подача 1000 В в течение 1 минуты. Отсутствие пробоя подтверждает временную пригодность узла, но требует повторного контроля через 500-1000 циклов работы.

Подключение автозапуска двигателя

Интеграция модуля автозапуска требует корректного подключения к электрической схеме замка зажигания. Система должна дублировать функции водителя: подавать питание на цепи зажигания, стартера и контролировать работу иммобилайзера. Неправильное соединение проводов может вызвать короткое замыкание или блокировку запуска.

Основная задача – параллельное подключение к контактам замка зажигания через реле модуля автозапуска. Это позволяет системе дистанционно активировать режимы ACC, ON и START, минуя механический ключ. Обязательно учитывается тип иммобилайзера (штатный или дополнительный) и необходимость обхода его защиты.

Ключевые этапы подключения

Для реализации функции потребуется:

• Определение распиновки замка зажигания – идентификация проводов:

  Цвет провода	Режим	Нагрузка
  Красный/желтый	+12V (постоянный плюс)	Питание модуля
  Синий	ACC	Магнитола, прикуриватель
  Коричневый	ON (IGN1)	Зажигание, инжектор
  Чёрный/зелёный	START	Обмотка стартера

• Подключение силовых линий через реле-каскад:
  1. Коммутация проводов ACC, IGN1, IGN2 (при наличии) на соответствующие реле.
  2. Подача +12V на контакт START только при выжатом сцеплении (МКПП) или в режиме P/N (АКПП).
• Интеграция с иммобилайзером:
  • Установка метки в салоне или подключение эмулятора чипа.
  • Согласование с CAN-шиной (для авто после 2006 г.) через адаптер.

Важно! Все соединения защищаются предохранителями, а провода протягиваются вдали от подвижных элементов. После монтажа обязательна диагностика цепей на корректность переключения режимов и отсутствие паразитных нагрузок.

Защита от некорректного старта

Электрическая схема замка зажигания интегрирует защитные механизмы, предотвращающие критические ситуации при запуске двигателя. Основная задача – исключить повреждение стартера или силовой передачи при ошибочных действиях водителя или сбоях системы.

Ключевым элементом защиты выступает реле стартера, управляемое цепями замка зажигания и блоком управления двигателем (ЭБУ). Оно разрывает силовую цепь стартера при определенных условиях, блокируя подачу тока даже при повороте ключа в положение "Старт".

Принципы и методы реализации

Блокировка при работающем двигателе: Датчики коленвала/распредвала передают сигнал о запущенном моторе в ЭБУ. Получив подтверждение работы, блок отключает реле стартера, игнорируя дальнейшие попытки запуска.

Контроль положения селектора АКПП: В автоматических трансмиссиях используется контактная группа (нейтральный предохранитель). Стартер активируется только при положениях "P" (Паркинг) или "N" (Нейтраль). Схема включает:

• Механические контакты в селекторе
• Цепь блокировки, разрывающую управление реле стартера
• Датчики положения, передающие данные в ЭБУ

Защита от двойного включения: Электромеханическая или электронная блокировка в замке зажигания предотвращает повторный поворот ключа в положение "Старт" без предварительного возврата в "ON".

Условие блокировки	Датчик/Компонент	Действие схемы
Двигатель работает	ДПКВ, ДПРВ	ЭБУ размыкает цепь реле стартера
АКПП не в P/N	Нейтральный предохранитель	Физический разрыв цепи управления
Попытка повторного старта	Механизм замка зажигания	Блокировка поворота ключа

Роль иммобилайзера: При распознавании неавторизованного ключа иммобилайзер подает сигнал в ЭБУ на блокировку цепей стартера и топливного насоса, делая запуск невозможным.

Экранирование помехозащищенных линий

Экранирование критически важно для цепей датчиков положения ключа, сигналов стартера и CAN-шины, где электромагнитные помехи от стартера, генератора или катушек зажигания вызывают ложные срабатывания или отказы. Неэкранированные провода работают как антенны, принимая наведенные импульсы напряжения, искажающие управляющие сигналы ЭБУ.

Применяют коаксиальные кабели или витые пары в металлической оплетке, соединенной с "массой" кузова только в одной точке (часто на клемме замка или ЭБУ) для исключения контурных токов. Для высокочувствительных линий (например, иммобилайзера) используют двойное экранирование: фольга + оплетка, с раздельным заземлением слоев через RC-цепочки для подавления ВЧ-компонент.

Ключевые принципы реализации

Материалы экранов: Медная или алюминиевая оплетка (покрытие ≥85%), фольгированные оболочки с дренажным проводом. Для гибких жгутов – токопроводящие тканевые оплетки.

Точки подключения:

• Заземление оплетки на клемму замка при передаче сигналов в ЭБУ
• Соединение с шасси через фильтрующие ферритовые кольца для линий питания
• Использование экранированных разъемов с металлизированными корпусами

Тип цепи	Рекомендуемое экранирование	Точка заземления
CAN-шина	Витая пара в фольге + оплетка	Корпус ЭБУ двигателя
Датчик ключа	Коаксиальный кабель	Клемма замка зажигания
Цепь стартера	Одинарная оплетка	Масса на стартерной клемме

Важно: Избегать параллельной прокладки экранированных и силовых проводов – пересекать их только под прямым углом. Длина оголенного участка экрана в точках подключения не должна превышать 20 мм.

Диагностика замка зажигания по кодам ошибок OBD2

При возникновении проблем с запуском двигателя или работой электросистем автомобиля, сканер OBD2 позволяет считать коды неисправностей, связанных с замком зажигания. Эти коды хранятся в памяти электронного блока управления (ЭБУ) и указывают на конкретные электрические нарушения в цепи замка, такие как обрыв проводки, короткое замыкание или несоответствие сигналов.

Для диагностики необходимо подключить сканер к диагностическому разъему OBD2, включить зажигание (без запуска двигателя) и запустить процедуру считывания ошибок. Коды, начинающиеся с "B31" или "P05", часто указывают на неполадки в системе зажигания. Например, P0510 сигнализирует о неисправности цепи контактной группы замка, а B3106 – о проблемах с сигналом включения стартера.

Ключевые этапы интерпретации кодов

1. Расшифровка кода: Определите конкретный модуль и тип неисправности по структуре DTC (Diagnostic Trouble Code). Коды формата P0xxx относятся к двигателю, B0xxx – к кузовным системам.
2. Проверка цепи:
   • Используйте мультиметр для замера напряжения на контактах замка при повороте ключа.
   • Сравните показатели с эталонными значениями из сервисной документации.
3. Анализ сопутствующих симптомов: Совместите код с наблюдаемыми проблемами (например, отказ стартера при коде P0510).

Код OBD2	Описание неисправности	Возможная причина
P0510	Неисправность цепи контакта "START"	Обрыв провода к стартеру, залипание контактов
B3102	Ошибка сигнала "ACC" (дополнительные потребители)	Короткое замыкание в цепи питания магнитолы
B3105	Низкое напряжение в цепи "IGN" (зажигание)	Окисление контактов, неисправность реле

После устранения неполадок выполните сброс кодов через сканер и проведите тестовую поездку для проверки. Если ошибка появляется повторно, требуется углубленная диагностика проводки или замена замка зажигания. Учитывайте, что некоторые коды могут быть вызваны сбоями иммобилайзера – для их анализа потребуется специализированное оборудование.

Сравнение аналоговых и цифровых схем замка зажигания

Аналоговые схемы замков зажигания основаны на непрерывном изменении электрических параметров: напряжения, тока или сопротивления. Ключ замыкает механические контакты, напрямую передавая ток на катушку зажигания и стартер через набор проводов и простые реле. Такие системы чувствительны к износу контактов, коррозии и колебаниям напряжения, что может вызывать трудности запуска или ложные срабатывания.

Цифровые схемы заменяют физические контакты микропроцессорами и программируемыми реле. Вместо непрерывного сигнала они обрабатывают дискретные данные (логические 0/1) от транспондера ключа, датчиков и блоков управления. Команды на включение стартера или подачу топлива формируются после криптографической проверки ключа и анализа параметров двигателя через CAN-шину.

Ключевые отличия

Критерий	Аналоговые схемы	Цифровые схемы
Принцип передачи сигнала	Непрерывный электрический ток	Дискретные пакеты данных
Безопасность	Уязвимы к замыканиям и угону	Шифрование сигнала, иммобилайзеры
Диагностика неисправностей	Поиск обрывов/коротких замыканий	Считывание кодов ошибок через OBD-II
Интеграция с системами авто	Изолированная работа	Синхронизация с ECU, ABS через CAN/LIN

В аналоговых системах отказ чаще вызван физической деградацией компонентов: окисление контактов, перегорание проводов. Цифровые цепи страдают от программных сбоев (несовместимость прошивок, ошибки датчиков), но позволяют реализовать сложные функции:

• Дистанционный запуск двигателя
• Адаптация к стилю вождения
• Блокировка при отсутствии педали сцепления

Модернизация проводки под повышенную нагрузку

При установке дополнительного электрооборудования (усилителей звука, фар, подогревов) штатная проводка замка зажигания часто не справляется с возросшим током, вызывая перегрев контактов, падение напряжения и риск возгорания. Модернизация цепи питания становится критической для безопасной эксплуатации транспортного средства, особенно в части силовых линий, запитывающихся через замок зажигания.

Целью переделки является перенос высоконагруженных потребителей на отдельные реле, управляемые штатным замком, и прокладка новых силовых кабелей напрямую от аккумулятора. Это снижает нагрузку на контактную группу замка зажигания, минимизирует потери напряжения и обеспечивает стабильное питание оборудования.

Ключевые этапы модернизации

1. Анализ нагрузки:
   • Расчет суммарного тока новых потребителей
   • Определение сечений штатных проводов
2. Подбор компонентов:
   • Автомобильные реле (30-40А)
   • Медные провода сечением 2.5-4 мм²
   • Термоусадка и клеммы
3. Схема подключения:

   Элемент	Назначение
   Провод 85 реле	Подключение к управляющему выходу замка зажигания
   Провод 86 реле	Корпусное заземление
   Провод 30 реле	Прямая линия от "+" АКБ через предохранитель
   Провод 87 реле	Питание потребителя

4. Монтаж:
   • Прокладка силовых линий в гофре
   • Установка вблизи АКБ плавких предохранителей
   • Изоляция соединений термоусадкой

Важно: Штатные цепи замка зажигания используются только для управления реле (ток ≤0.5А). Силовая часть должна быть полностью изолирована от заводской проводки. Обязательна проверка мультиметром на КЗ перед подключением к АКБ.

Разборка корпуса для очистки контактов

Отсоедините клемму «минус» от аккумуляторной батареи для исключения короткого замыкания и обесточивания цепи. Снимите пластиковую декоративную накладку рулевой колонки, используя плоскую отвертку или специальный съемник, чтобы получить доступ к крепежным элементам замка зажигания.

Выкрутите винты или отожмите фиксирующие скобы, удерживающие корпус замка на рулевой колонке. Аккуратно извлеките узел, избегая резких движений, чтобы не повредить провода, подключенные к электрическому разъему. Отсоедините разъем, нажав на фиксатор.

Последовательность разборки корпуса

1. Найдите и удалите стопорные кольца или пластиковые защелки на тыльной стороне корпуса замка.
2. Снимите защитную крышку корпуса, поддев ее тонкой отверткой по периметру.
3. Извлеките контактную группу (колодку с клеммами), прижимая фиксаторы по бокам.

Важно: Запомните расположение пружинных толкателей и шариков внутри механизма – их потеря приведет к некорректной работе замка.

Элемент корпуса	Способ демонтажа
Металлический кожух	Отогнуть 4 усика отверткой
Поворотный кулачок	Снять после удаления стопорного штифта
Контактный диск	Вынуть из пазов после отсоединения пружины

Мелкие детали размещайте в контейнер с магнитным дном – это предотвратит потерю компонентов. Протрите внутренние поверхности корпуса безворсовой салфеткой, удалив металлическую пыль и грязь перед очисткой контактов.

Устранение дребезжания в положении ACC

Дребезжание контактов в положении ACC обычно вызвано износом или загрязнением внутренних элементов замка зажигания. Вибрации двигателя передаются на ослабленные компоненты, вызывая прерывистый контакт и нестабильную работу потребителей (магнитола, прикуриватель).

Проблема требует проверки электрической части замка и смежных цепей. Игнорирование может привести к полному отказу контактной группы, перегреву проводки или нарушению работы противоугонных систем.

Диагностика и методы устранения

Последовательность действий:

1. Отсоединение АКБ – снять минусовую клемму перед любыми работами.
2. Демонтаж кожуха руля – получить доступ к замку зажигания.
3. Визуальный осмотр:
   • Проверить люфт ключа в положении ACC
   • Исследовать контактную группу на сколы или потертости
   • Выявить окисление или нагар на дорожках
4. Чистка контактов:
   • Обезжириватель для удаления грязи
   • Ластик для мягкой абразивной обработки
   • Спиртовой раствор для финальной протирки
5. Проверка натяга пружин – при ослаблении подогнуть усики контактных пластин.

Критические случаи: При обнаружении расплавленных участков или глубокого выгорания контактов обязательна замена контактной группы или всего замка. Монтаж нового узла требует точной ориентации штифтов и проверки работы всех положений ключа.

Сопутствующие проверки	Цель
Тест мультиметром в режиме ACC	Выявление провалов напряжения на пинах
Осмотр колодки подключения	Контроль обломанных проводов или коррозии
Диагностика массы кузова	Исключение ложного контакта через корпус

После сборки выполнить тестовое включение потребителей в положении ACC с контролем стабильности напряжения. Дребезжание должно исчезнуть при плавном повороте ключа.

Особенности подключения замка зажигания в дизельных ДВС

В дизельных двигателях отсутствует классическая система искрового зажигания, поэтому электрическая схема замка выполняет принципиально иные функции. Её ключевая задача – управление системами, обеспечивающими запуск и остановку мотора через контроль подачи топлива и прогрев камеры сгорания.

Основные цепи, активируемые через замок зажигания, включают питание электромагнитного клапана отсечки топлива, реле свечей накаливания, стартера и электронного блока управления двигателем (ЭБУ). Корректная коммутация этих компонентов напрямую влияет на запуск и безопасную эксплуатацию дизеля.

Специфика управляющих цепей

Ключевые отличия от бензиновых схем:

• Клапан отсечки топлива: Подключается к контакту ON замка. При повороте ключа в рабочее положение открывает подачу дизтоплива, при выключении – блокирует магистраль, останавливая мотор.
• Свечи накаливания: Управляются через реле, активируемое контактом ON. Прогревают камеру сгорания перед запуском (особенно критично при низких температурах).
• Координация с ЭБУ: Положение ON подает питание на контроллер, который регулирует время прогрева свечей и разрешает включение стартера.

Положение замка	Активируемые системы
ACC	Вспомогательные потребители (магнитола, прикуриватель)
ON	Клапан отсечки, реле свечей накаливания, ЭБУ, датчики, насосы
START	Стартер (при этом свечи накаливания могут отключаться автоматически)

Важно: В современных дизелях алгоритмом запуска управляет ЭБУ. После поворота ключа в положение ON контроллер удерживает свечи накаливания включенными до достижения требуемой температуры, о чем сигнализирует индикатор на панели приборов. Только после его отключения возможен переход в положение START.

Проверка работоспособности реле бензонасоса

Реле бензонасоса управляет подачей питания на топливный насос при включении зажигания. Неисправность проявляется отсутствием запуска двигателя, рывками при движении или глохнущим мотором. Для диагностики потребуется мультиметр и схема расположения реле конкретной модели авто.

Предварительно убедитесь в наличии напряжения на разъеме бензонасоса и исправности предохранителя цепи. Характерный звук работы насоса при повороте ключа зажигания – первичный индикатор корректности срабатывания реле.

Алгоритм проверки

1. Локализация реле: Найдите реле в монтажном блоке (часто обозначено как "Fuel Pump Relay"). Снимите его, предварительно отключив минусовую клемму АКБ.
2. Визуальный осмотр: Проверьте корпус на трещины, подгоревшие контакты или следы перегрева. Убедитесь в отсутствии окислов на штырьках.
3. Тестирование катушки управления:
   • Определите контакты катушки (85 и 86) по маркировке на корпусе
   • Подайте +12В на контакт 85, минус на 86 от АКБ
   • Исправная катушка издаст щелчок, сопротивление между контактами должно составлять 60-120 Ом
4. Проверка силовых контактов:

   Режим	Контакты	Норма
   Без напряжения	30-87	Сопротивление ∞
   При подаче +12В на катушку	30-87	Сопротивление ≤ 0.5 Ом

5. Проверка диода (если есть): Установите мультиметр в режим проверки диодов. При подключении щупов к контактам 85-86 в прямом и обратном направлении разница показаний должна быть в 2-3 раза.

При отклонении параметров реле подлежит замене. Для временного решения допускается установка аналога с идентичной распиновкой и номинальным током. После установки нового реле проверьте работу насоса на всех режимах двигателя.

Интеграция с системой Keyless Go

При интеграции замка зажигания с системой Keyless Go традиционный механический ключ заменяется электронным модулем распознавания. Электрическая схема дополняется радиоприёмником, антеннами в салоне и блоком управления доступом, который через CAN-шину взаимодействует с иммобилайзером. Контакты замка физически сохраняются, но их коммутация теперь управляется сигналами от ЭБУ при обнаружении метки водителя.

Активация режимов зажигания (ACC, ON, START) осуществляется через нажатие кнопки "Engine Start/Stop", которая передаёт цифровой запрос в центральный процессор. Электропитание на стартер и топливный насос подаётся через реле только после успешной криптоаутентификации RFID-метки и проверки состояния педали тормоза/сцепления.

Ключевые изменения в схеме

• Устранение личинки замка – механический ключ заменён кнопкой с датчиками касания
• Добавление высокочастотного контура – антенны в дверях, багажнике и салоне для поиска метки
• Резервный канал связи – NFC-считыватель в случае разряда батареи брелока

Традиционная схема	Keyless Go
Механический ключ замыкает контакты	ЭБУ активирует реле по CAN-команде
Питание стартера через группу контактов	Цифровое реле стартера с диагностикой цепи
Аварийное отключение поворотом ключа	Экстренное отключение тройным нажатием кнопки

Защита от угона реализована через динамическое шифрование сигнала метки и блокировку стартера при отсутствии подтверждения от иммобилайзера. При сбоях система переходит в аварийный режим с разрывом цепи питания форсунок через программируемое реле.

Список источников

При подготовке материалов по электрической схеме замка зажигания использовались специализированные технические источники. Они включают документацию производителей, учебные пособия и нормативную базу.

Основой для анализа стали принципиальные схемы, руководства по диагностике и стандарты автомобильной электротехники. Ниже приведены ключевые материалы.

• ГОСТ Р 41.97-99: Требования к противоугонным системам транспортных средств
• Белов В.П. Электрооборудование автомобилей: схемы и ремонт. М.: Солон-Пресс, 2021
• Руководства по ремонту Lada, Volkswagen, Toyota (официальные сервисные издания)
• Системы зажигания современных авто: Учебное пособие / Под ред. Иванова С.А. СПб.: Политехника, 2019
• Каталоги компонентов Bosch, Delphi, Denso (разделы электронных модулей зажигания)
• Методики диагностики неисправностей цепей зажигания (сервисные бюллетени WTS, Autodata)
• Принципы построения автомобильных электросхем: Лекционный курс МАДИ

Видео: Замена замка зажигания на приоре.


• Вяжем буксировочный узел и булинь - инструкция

• Мотоциклы-круизеры - характеристики, описание, популярные модели

• Смазка для защиты электроконтактов от окисления
