Признаки неисправности троса сцепления ВАЗ и его замена

Статья обновлена: 18.08.2025

Трос сцепления – критически важный элемент трансмиссии автомобилей ВАЗ классической серии и переднеприводных моделей. Он обеспечивает передачу усилия от педали к вилке выключения сцепления, напрямую влияя на возможность переключения передач и плавность хода.

Износ или повреждение троса неизбежно возникают в процессе эксплуатации. Игнорирование первых признаков неполадок приводит к полному обрыву, блокирующему движение автомобиля. Своевременная диагностика и замена сохраняют управляемость и предотвращают аварийные ситуации на дороге.

Понимание характерных симптомов изношенного троса сцепления и знание алгоритма его замены – необходимые навыки для владельцев ВАЗ, позволяющие самостоятельно поддерживать работоспособность трансмиссии и избежать непредвиденных расходов.

Назначение троса сцепления в системе ВАЗ

Трос сцепления на автомобилях ВАЗ выступает ключевым элементом механической системы управления сцеплением. Он представляет собой гибкий приводной трос в защитной оболочке, напрямую связывающий педаль сцепления, расположенную в салоне, с механизмом выключения сцепления (вилкой) на коробке передач.

Его основная функция заключается в передаче усилия от ноги водителя к коробке передач. При нажатии на педаль трос натягивается, воздействуя на вилку сцепления. Вилка, в свою очередь, перемещает выжимной подшипник, который разъединяет двигатель и коробку передач для переключения скоростей.

Основные задачи троса сцепления

• Передача усилия: Преобразует движение педали сцепления в механическое воздействие на вилку выключения сцепления.
• Обеспечение разъединения: Позволяет водителю плавно и полностью разъединять двигатель и коробку передач во время переключения передач, предотвращая повреждения синхронизаторов.
• Возврат механизмов: Обеспечивает возврат вилки и выжимного подшипника в исходное положение при отпускании педали, гарантируя полное включение сцепления и передачу крутящего момента.
• Компенсация несоосности: Гибкая конструкция троса позволяет эффективно соединять педальный узел в салоне и коробку передач в моторном отсеке, несмотря на их разное расположение и возможные вибрации.

Характерные симптомы растянутого троса сцепления

Растяжение троса сцепления проявляется в изменении привычного поведения педали и ухудшении работы механизма переключения передач. Основным индикатором становится увеличение свободного хода педали сцепления ("люфта") при сохранении прежнего положения точки схватывания диска.

Высокое расположение педали сцепления, когда для включения/выключения требуется поднимать ногу почти до упора, прямо указывает на критическое удлинение тросика. Одновременно с этим возникают сложности при переключении скоростей, особенно при попытке тронуться с места или быстро переключиться на пониженную передачу.

Типичные признаки неисправности

Ключевые симптомы, требующие проверки троса:

• Затрудненное включение передач (особенно первой и задней) даже при полном выжиме педали
• Скрежет или хруст синхронизаторов при переключении
• Неполное выключение сцепления (диск не отходит от маховика)
• Провал педали в нижней части хода с потерей усилия
• Вибрация или рывки при плавном отпускании педали

Важно: При выявлении 2-х и более симптомов требуется срочная регулировка или замена троса во избежание повреждения коробки передач.

Определение повышенного усилия при нажатии педали

Повышенное сопротивление при выжиме педали сцепления – первый явный сигнал о проблемах с тросом. В норме усилие должно быть плавным и умеренным, без рывков или заеданий. Если педаль стала "тугой", требует значительного физического давления для полного хода или возвращается в исходное положение медленнее обычного – это прямо указывает на неисправность.

Основная причина – нарушение подвижности троса внутри оболочки из-за коррозии, загрязнения, перегибов или повреждения оплётки. Трение резко возрастает, энергия нажатия тратится на преодоление сопротивления, а не на полный подъем диска сцепления. Параллельно часто наблюдается неполное выключение сцепления (передачи включаются с хрустом) или подклинивание педали в нижнем положении.

Порядок диагностики усилия

1. Визуальный осмотр: Проверьте трассировку троса от педали до вилки коробки передач. Исключите перекручивания, резкие изгибы, контакт с подвижными элементами двигателя.
2. Проверка хода: Нажмите педаль рукой, оцените плавность хода на всём протяжении. Рывки, провалы или точки повышенного сопротивления – явные дефекты.
3. Тест "на разрыв": При выжатом сцеплении резко отпустите педаль. Замедленный возврат или необходимость "подтягивать" её ногой вверх подтверждают заклинивание.
4. Сравнение: Если возможно, сравните усилие с заведомо исправным автомобилем аналогичной модели.

Важно: Не путайте тугой ход педали с её "провалом" (когда начальный участок хода слишком легкий, а сопротивление возникает резко). Провал чаще указывает на износ выжимного подшипника или диафрагменной пружины, а не на неисправность троса.

Неполный возврат педали в исходное положение

Эта проблема проявляется как вялое, замедленное или не до конца завершённое поднятие педали сцепления после её отпускания. Водитель ощущает, что педаль "залипает" или не возвращается в верхнюю позицию, что мешает нормальному переключению передач и ухудшает контроль над автомобилем.

Неполный возврат создаёт риск неполного включения сцепления, ведущего к пробуксовкам дисков, ускоренному износу выжимного подшипника и корзины. Длительная эксплуатация с такой неисправностью может спровоцировать перегрев узла и повреждение маховика.

Причины и диагностика неполного возврата

Основные источники проблемы:

• Заедание троса в оболочке из-за загрязнения, коррозии или механических повреждений оплётки
• Обрыв или расслоение нитей внутри троса ("разлохмачивание"), создающее сопротивление скольжению
• Деформация защитной оболочки (перегибы, сплющивание) на участках возле педального узла или коробки передач
• Неправильная регулировка свободного хода педали, вызывающая постоянное натяжение троса
• Износ или закисание шарниров педального механизма (ось педали, возвратная пружина)

Методы проверки:

1. Визуальный осмотр троса на отсутствие перекрутов, перегибов оболочки и следов коррозии
2. Ручное перемещение троса в оболочке (при отсоединённых концах) для оценки плавности хода
3. Контроль усилия на педали: тугое или рывковое движение указывает на заклинивание
4. Проверка целостности и упругости возвратной пружины вилки сцепления

Симптом	Вероятная причина
Педаль медленно поднимается с рывками	Задиры внутри оболочки троса, обрыв нитей
Педаль не возвращается только при резком отпускании	Ослабление или поломка возвратной пружины
Тугой ход на всём диапазоне	Сильная коррозия, перегиб оболочки, отсутствие смазки

Скрежет или хруст при работе сцепления

Появление скрежета или хруста при нажатии педали сцепления – явный индикатор механической неисправности. Звук чаще возникает в начальной или конечной фазе хода педали и сопровождается ощутимой вибрацией. Источник проблемы обычно локализован в районе педального узла или моторного щита, где установлены элементы привода.

Основной причиной таких шумов служит критический износ троса сцепления. Деформация оплетки, обрыв нитей армирования или коррозия внутренних стальных жил приводят к заеданию троса в оболочке. При движении педали поврежденные элементы трутся друг о друга, вызывая характерный металлический скрежет. Игнорирование симптома чревато обрывом троса и полной потерей управления сцеплением.

Диагностика и устранение

1. Проверьте ход педали: при выключенном двигателе резко нажмите сцепление 5-6 раз – усиление скрипа подтверждает износ троса.
2. Осмотрите наконечник троса в подкапотном пространстве: коррозия или расслоение оплетки требуют замены.
3. Оцените состояние направляющей втулки на педальном узле: трещины увеличивают люфт.

Симптом	Действие
Скрежет при частичном нажатии	Смазать трос спецсоставом (временное решение)
Хруст на всем ходе педали	Немедленная замена троса и проверка вилки сцепления

Замена выполняется после отсоединения троса от вилки сцепления и педали. Новый трос обязательно проливается маслом перед установкой. Важно: параллельно проверяют состояние фиксаторов и пластиковых втулок – их разрушение провоцирует перекос и ускоренный износ.

Рывки автомобиля при начале движения

Рывки при старте – характерный симптом износа или повреждения троса сцепления. При нажатии на педаль трос перемещает вилку выключения сцепления, но его деформация или обрыв внутренних нитей приводят к неравномерному усилию. Это вызывает неполное или резкое отпускание диска сцепления, передающего крутящий момент на трансмиссию рывками.

Эффект особенно заметен на первой передаче при попытке тронуться с места. Автомобиль может дергаться сериями, сопровождаться вибрацией или громким скрежетом из-за пробуксовки диска. Проблема усугубляется при резком старте или движении в гору, когда нагрузка на сцепление максимальна.

Сопутствующие признаки и проверка

Для точной диагностики сочетайте наблюдение за рывками с другими симптомами:

• Тугое или "залипающее" движение педали – трос заедает в оболочке
• Неполное выключение сцепления (хруст при переключении передач)
• Самопроизвольное движение автомобиля при выжатой педали

Проверка троса выполняется визуально и механически:

1. Осмотрите оболочку на трещины и коррозию возле креплений
2. Попросите помощника выжать сцепление – наблюдайте за плавностью хода наконечника у вилки
3. Измерьте свободный ход педали (норма: 25-35 мм) – увеличение свидетельствует о растяжении троса

Состояние троса	Влияние на запуск	Дополнительные индикаторы
Растяжение	Слабые рывки	Увеличенный ход педали
Обрыв нитей	Сильные рывки, провалы	Заклинивание педали
Коррозия оболочки	Неравномерное срабатывание	Скрип при нажатии

Важно: Игнорирование рывков приводит к ускоренному износу диска сцепления и маховика. При подтверждении неисправности трос требует немедленной замены – ремонту он не подлежит.

Проваливающаяся педаль без сопротивления

Данный симптом проявляется как полное отсутствие усилия при нажатии на педаль сцепления. Нога свободно опускается до пола без характерного упругого противодействия. Педаль не возвращается в исходное положение самостоятельно после отпускания, оставаясь в нижней точке.

Это критическая неисправность, полностью выводящая из строя трансмиссию. Переключение передач становится невозможным, так как механизм сцепления не разъединяет двигатель и коробку. Эксплуатация автомобиля в таком состоянии недопустима и требует немедленной диагностики и ремонта.

Причины и устранение

Основные причины провала педали:

• Обрыв троса сцепления: Наиболее частая причина. Стальной сердечник троса рвется из-за усталости металла, коррозии или перегрузки.
• Разрушение или сход наконечника троса: Пластиковый или металлический наконечник (на конце троса у педали или вилки выжимного подшипника) ломается или соскакивает с посадочного места.
• Срыв резьбы регулировочной гайки: Гайка на конце троса у вилки выжимного подшипника лопается или срывается, освобождая трос.
• Отсоединение троса от педали сцепления: Трос выскакивает из крепления на кронштейне педали в салоне.

Порядок действий при провале педали:

1. Визуальный осмотр в салоне: Проверить крепление конца троса к педали сцепления. Убедиться, что наконечник троса не соскочил с кронштейна педали.
2. Осмотр в подкапотном пространстве: Найти место выхода троса из салона и его путь к вилке выжимного подшипника на КПП. Искать обрыв, отсоединение наконечника у вилки, разрушение регулировочной гайки.
3. Проверка целостности оболочки: Осмотреть защитную оплетку троса на предмет перегибов, заломов, повреждений, препятствующих движению сердечника.

Замена троса сцепления: При обнаружении обрыва, разрушения наконечника или необратимого повреждения оболочки трос подлежит замене. Работы включают:

• Снятие старого троса (отсоединение от педали в салоне и от вилки выжимного подшипника в моторном отсеке).
• Очистку и смазку точек крепления и направляющих.
• Установку нового троса сцепления.
• Обязательную регулировку свободного хода педали.

Симптом	Вероятная причина	Срочность ремонта
Педаль упала в пол без усилия, не возвращается	Обрыв троса, сход/разрушение наконечника	Немедленная остановка, буксировка/эвакуация
Педаль медленно проваливается при удержании	Утечка жидкости (для ГТЦ), износ диска	Требует диагностики, движение с осторожностью

Запах гари при трогании с места

Запах гари при старте возникает из-за пробуксовки сцепления, когда ведомый диск проскальзывает относительно маховика. Это создает интенсивное трение, перегрев компонентов и характерное запахи горелого фрикционного материала.

Основная связь с тросом: чрезмерно растянутый или ослабленный трос не обеспечивает полного выключения сцепления. Привод не отводит нажимной диск на нужное расстояние, сохраняя частичный контакт дисков даже при выжатой педали.

Последствия и диагностика

При игнорировании проблемы возможны:

• Ускоренный износ диска сцепления
• Оплавление демпферных пружин ведомого диска
• Повреждение поверхности маховика
• Деформация нажимного ("корзины") диска

Проверка троса обязательна при появлении запаха:

1. Измерьте свободный ход педали (норма: 5-10 мм для ВАЗ)
2. Проверьте плавность хода троса в оболочке
3. Осмотрите наконечники на предмет расслоения тросиков

Признак	Неисправность троса
Хруст при выжиме	Обрыв нитей внутри оплетки
Педаль "проваливается"	Разрушение наконечника
Заедание сцепления	Коррозия или загрязнение оболочки

Важно: Если регулировка не устраняет пробуксовку, требуется замена троса и диагностика сцепления. Продолжительная езда с запахом гари гарантированно выведет из строя диск и маховик.

Диагностика люфта в приводе сцепления

Люфт в приводе сцепления напрямую влияет на четкость включения передач и корректность работы узла. Чрезмерный свободный ход педали или отсутствие минимального зазора приводят к пробуксовкам дисков или неполному выключению сцепления. Контроль люфта обязателен при любых симптомах некорректной работы.

Диагностика выполняется визуально и механически при выключенном двигателе на заглушенной машине. Основной фокус – на проверке зазора между приводным тросом и вилкой выжимного подшипника, а также свободного хода педали сцепления до момента начала сопротивления.

Порядок проверки

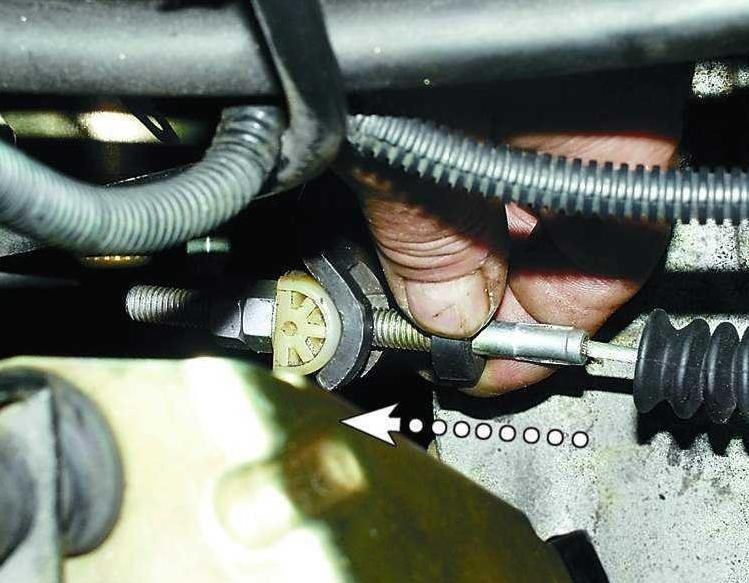

1. Проверка зазора на вилке:

• Откройте капот, найдите место крепления троса к вилке сцепления (расположена на картере КПП)
• Пальцами проверьте величину зазора между пластиковым наконечником троса и проушиной вилки
• Норма: 2-4 мм. Отклонение указывает на износ или неправильную регулировку

2. Контроль свободного хода педали:

1. Нажмите рукой на педаль сцепления до появления ощутимого сопротивления
2. Измерьте линейкой расстояние от пола до верхней части педали
3. Плавно поднимите педаль до исходного положения и снова замерьте расстояние
4. Вычтите значения: разница – величина свободного хода

3. Интерпретация результатов:

Люфт педали	Люфт на вилке	Проблема
Более 20 мм	Более 4 мм	Критичный износ троса, обрыв нитей оплетки
Менее 5 мм	Менее 2 мм	Отсутствие компенсации теплового расширения, риск постоянного поджатия выжимного подшипника

Важно: Люфт проверяйте при каждом ТО. Если регулировка не устраняет отклонения – трос подлежит замене. Игнорирование люфта ускоряет износ корзины, диска и выжимного подшипника.

Осмотр состояния внешней оболочки троса сцепления

Внимательно исследуйте защитную оболочку троса по всей длине на предмет видимых механических повреждений. Особое внимание уделите участкам возле креплений к кузову и возле рычага вилки сцепления, где чаще возникают перегибы.

Проверьте отсутствие глубоких потертостей, расслоения оплетки или местных вздутий. Обязательно осмотрите зоны контакта оболочки с элементами кузова – они подвержены истиранию из-за вибраций.

Ключевые признаки износа оболочки

• Трещины или разрывы оплетки – приводят к попаданию грязи и влаги внутрь, ускоряя износ троса.
• Деформация (сплющивание, перегибы) – вызывает заедание стального сердечника при движении.
• Коррозия металлической оплетки – нарушает целостность структуры и плавность скольжения.
• Разрушение пластиковых наконечников – влечет неправильную фиксацию оболочки в кронштейнах.

При выявлении любого из перечисленных дефектов оболочка подлежит замене вместе с тросом. Эксплуатация с поврежденной оболочкой неизбежно вызывает заклинивание или обрыв сердечника.

Проверка целостности наконечников и фиксаторов

Осмотрите резиновый пыльник наконечника троса в подкапотном пространстве. Разрушение защитного колпачка или трещины на его поверхности приводят к попаданию грязи и влаги внутрь узла, вызывая коррозию и заедание стального тросика.

Проверьте фиксирующую пластиковую втулку (часто белого цвета), вставленную в проушину педали сцепления. Ее излом или выпадение вызывает люфт наконечника, что проявляется как неполное выключение сцепления или посторонний стук при нажатии педали.

Ключевые точки контроля

• Наконечник у педали: Раскачайте рукой соединение в салоне. Люфт более 1-2 мм или видимая деформация ушка требуют замены.
• Фиксатор на КПП: Убедитесь, что металлическая скоба или пластмассовый фиксатор у коробки передач надежно закреплен в кронштейне. Вылет троса из посадочного гнезда блокирует работу.
• Резьбовая часть: Осмотрите резьбу регулировочной гайки. Сорванные витки не позволят выполнить точную регулировку хода педали.

Элемент	Признак неисправности	Последствия
Пыльник наконечника	Разрывы, потеря эластичности, отсутствие	Коррозия троса, закусывание
Пластиковая втулка (проушина педали)	Раскол, истирание, выпадение	Люфт педали, скрип
Стопорная скоба (КПП)	Деформация, сломанный язычок	Самопроизвольное отсоединение троса

Особое внимание уделите состоянию металлического ушка наконечника в месте контакта с вилкой выжимного подшипника. Образование овального отверстия от износа увеличивает свободный ход педали и снижает эффективность передачи усилия.

Инструменты для замены троса сцепления

Для замены троса сцепления на автомобилях ВАЗ потребуется минимальный набор инструментов. Работы выполняются как в подкапотном пространстве, так и в салоне у педального узла.

Подготовьте заранее весь необходимый инструмент. Это сократит время ремонта и исключит простои в процессе работы.

Необходимый набор

• Рожковые ключи: 13 мм, 17 мм
• Накидные ключи: 10 мм, 13 мм
• Торцевые головки: 8 мм, 10 мм с трещоткой
• Плоская отвертка среднего размера
• Круглогубцы или пассатижи
• Монтажная лопатка (для снятия стопорных колец)
• Фонарик для подсветки труднодоступных зон
• WD-40 для обработки закисших соединений

Ключевой инструмент	Назначение
Ключ 13 мм	Фиксация контргайки регулировочной муфты
Ключ 17 мм	Откручивание крепления троса к КПП
Плоская отвертка	Снятие стопорной пластины педали сцепления
Круглогубцы	Извлечение шплинтов и стопорных колец

Подготовка рабочего пространства под капотом

Обеспечьте устойчивое положение автомобиля на ровной площадке. Затяните ручной тормоз до упора, а под колеса дополнительно установите противооткатные упоры (башмаки). Для предотвращения случайного запуска двигателя снимите минусовую клемму с аккумуляторной батареи, ослабив ключом на 10 гайку крепления.

Откройте капот и зафиксируйте его надежной штангой. Уберите посторонние предметы из моторного отсека. Очистите зону возле педали сцепления и места крепления троса от грязи ветошью – это исключит попадание мусора в привод при демонтаже.

Необходимые действия:

• Освободите доступ к тросу: Снимите корпус воздушного фильтра, отсоединив патрубки и разъем датчика массового расхода воздуха (при наличии).
• Организуйте освещение: Установите переносную лампу для четкой видимости узлов крепления троса возле КПП и педали.
• Подготовьте инструмент: Разложите ключи на 10, 13, 17, плоскогубцы и монтажную лопатку в зоне быстрого доступа.

Важно: Подстелите ветошь под зону работ для сбора потеков технических жидкостей и упавших мелких деталей.

Обеспечение доступа к педали сцепления

Для замены троса сцепления требуется свободный доступ к узлу педали в салоне автомобиля. Уберите коврики водительского места и снимите декоративную заглушку в районе крепления педального узла, обеспечив визуальный контроль и физический доступ к механизму. Проверьте наличие свободного пространства для работы инструментами – это критично для последующих операций.

Демонтируйте педаль сцепления, открутив фиксирующую гайку на оси крепления и снят стопорную шайбу. Аккуратно снимите педаль с кронштейна, избегая повреждения датчиков или соседних элементов. Осмотрите место крепления обратного конца троса – он должен быть доступен для отсоединения без препятствий со стороны проводки или других агрегатов.

Ключевые этапы подготовки

• Очистка рабочей зоны: Удалите грязь и посторонние предметы из области педалей
• Контроль проводки: Отведите жгуты проводов от зоны демонтажа
• Фиксация педали газа: Закрепите соседние педали во избежание случайного перемещения

Тип помехи	Способ устранения
Блок управления под рулевой колонкой	Аккуратно отодвинуть в сторону, не отсоединяя разъемы
Тросы стояночного тормоза	Временно зафиксировать стяжками
Воздуховоды отопителя	Снять крепежные хомуты при необходимости

Важно: При демонтаже педали не повредите возвратную пружину – её целостность напрямую влияет на работоспособность новой системы. Проверьте состояние пластмассовых втулок в месте крепления педали к кузову – изношенные детали требуют замены.

Снятие пластиковой защиты моторного отсека

Пластиковая защита двигателя и коробки передач крепится к кузову автомобиля саморезами или болтами. Точное количество и расположение крепежных элементов зависят от конкретной модели ВАЗ и года выпуска. Чаще всего крепежи располагаются по периметру защиты и в центральной части.

Перед началом работ убедитесь, что автомобиль стоит на ровной площадке, зафиксирован стояночным тормозом, а под колеса установлены противооткатные упоры. Для удобства доступа к крепежам и самой защите может потребоваться частичный подъем передней части автомобиля домкратом с последующей установкой на надежные подставки (козлы). Никогда не работайте только под домкратом.

Порядок снятия защиты

1. Очистите защиту от крупного мусора и грязи в области крепежей, чтобы предотвратить попадание сора в резьбовые отверстия кузова.
2. Найдите все точки крепления: Визуально или на ощупь определите места установки саморезов/болтов. Обычно их от 6 до 10 штук.
3. Открутите крепежные элементы:
   • Используйте подходящий инструмент: крестовую отвертку (для саморезов) или головку/торцовый ключ с воротком (для болтов). Часто применяются головки на 8 или 10 мм.
   • Откручивайте крепежи последовательно по периметру или крест-накрест, чтобы избежать перекоса защиты.
   • Сложите открученные саморезы/болты и шайбы в отдельную емкость, чтобы не потерять.
4. Снимите защиту:
   • После откручивания всех крепежей, аккуратно потяните защиту вниз.
   • Будьте готовы к тому, что защита может быть тяжелой и неудобной для манипуляций из-за своих размеров. Действуйте осторожно, чтобы не повредить ее и элементы подкапотного пространства.
   • Отложите снятую защиту в сторону, очистите ее внутреннюю поверхность от грязи и масла (при наличии).

Важно: Перед установкой защиты обратно после проведения работ, тщательно очистите посадочные места на кузове и резьбовые отверстия от грязи и коррозии. Убедитесь в целостности всех саморезов/болтов. Затягивайте крепежи равномерно, без перекосов и чрезмерных усилий во избежание срыва резьбы или повреждения пластика.

Фиксация кончика троса в педальном узле

Кончик троса сцепления фиксируется в вилке педального узла через пластиковую втулку и стальную ось. Втулка вставляется в проушину вилки педали, после чего в неё запрессовывается металлический штифт с головкой, проходящий через отверстие в наконечнике троса. Эта конструкция обеспечивает шарнирное соединение, необходимое для передачи усилия от педали на трос при плавном нажатии.

Износ или разрушение пластиковой втулки – частая причина неисправности. Трещины, деформация или выкрашивание материала приводят к люфтам, провисанию троса и неполному выключению сцепления. В критических случаях штифт выпадает из втулки, полностью обрывая связь педали с механизмом, что делает движение невозможным.

Признаки проблем с фиксацией

• Характерный стук или щелчки при нажатии/отпускании педали
• Увеличенный свободный ход педали сцепления
• Провалы педали без сопротивления в начале хода
• Видимая деформация пластиковой втулки при осмотре
• Следы износа или задиры на штифте фиксации

Порядок замены и фиксации троса

1. Снимите стопорное кольцо с оси штифта плоскогубцами
2. Выбейте штифт из втулки молотком и пробойником
3. Извлеките повреждённую пластиковую втулку из вилки педали
4. Смажьте новую втулку литолом и установите в проушину вилки
5. Вставьте наконечник троса во втулку, совместив отверстия
6. Запрессуйте новый штифт до упора, зафиксируйте стопорным кольцом

Важно! Проверьте отсутствие перекоса втулки после сборки. Педаль должна двигаться без заеданий по всей амплитуде. Игнорирование замены изношенной втулки приведёт к ускоренному разрушению нового троса.

Компонент	Характерные неисправности	Рекомендации
Пластиковая втулка	Трещины, развальцовка, расслоение	Менять при каждом демонтаже троса
Фиксирующий штифт	Задиры, деформация головки	Замена при наличии следов износа
Стопорное кольцо	Потеря упругости, разгибание	Обязательная замена на новое

Освобождение крепления троса на КПП

Демонтаж начинается с доступа к нижней части моторного отсека. Установите автомобиль на смотровую яму или поднимите на подъемнике, обеспечив устойчивость и соблюдая технику безопасности. Снимите защиту картера двигателя при ее наличии, используя соответствующий инструмент.

Найдите место крепления троса сцепления к рычагу вилки выключения сцепления на коробке передач. Оно расположено вблизи левой (водительской) стороны КПП, часто закрыто пыльником. Очистите зону от грязи ветошью для визуального контроля состояния фиксатора.

Порядок отсоединения

Выполните следующие действия последовательно:

1. Зафиксируйте металлический кронштейн троса на КПП рукой или монтажной лопаткой
2. Сожмите пластиковые усики фиксатора плоскогубцами или пальцами, преодолевая сопротивление пружины
3. Потяните корпус троса вдоль оси крепления в сторону от коробки передач
4. Извлеките ушко наконечника троса из паза на рычаге вилки сцепления

Важные нюансы:

• Не прикладывайте избыточное усилие – при закисании обработайте соединение WD-40
• Контролируйте целостность пыльника – трещины требуют замены
• Избегайте перегиба троса при демонтаже

После отсоединения проверьте люфт рычага вилки сцепления. Свободный ход не должен превышать 4-6 мм. Вытяните трос через технологическое отверстие в кузове наружу, предварительно отсоединив его от педали в салоне.

Отсоединение фиксаторов оболочки

Фиксаторы оболочки троса сцепления удерживают его внешний кожух в стационарном положении относительно кузова автомобиля и корпуса коробки передач. На большинстве моделей ВАЗ используется два типа креплений: пластиковый клипсующийся фиксатор в районе моторного щита и металлическая скоба с гайкой возле КПП. Доступ к ним требует частичного демонтажа элементов в подкапотном пространстве.

Перед манипуляциями убедитесь, что рычаг КПП переведен в нейтральное положение, а сам автомобиль надежно зафиксирован стояночным тормозом. Для работы потребуются плоская отвертка, рожковые ключи (чаще всего на 13) и пассатижи. Избегайте резких усилий при отжиме пластиковых элементов – старый пластик часто становится хрупким.

Последовательность операций

1. Фиксатор на кузове (моторный щит): Найдите пластиковую клипсу, прижимающую оболочку троса к кронштейну. Плоской отверткой аккуратно подденьте и отожмите язычок фиксатора вверх, одновременно вытягивая оболочку из посадочного гнезда вперед.
2. Фиксатор на КПП: Локализуйте металлическую П-образную скобу с крепежной гайкой на картере коробки передач. Ключом (обычно на 13) открутите гайку, полностью снимите скобу и отведите ее в сторону. Освободите оболочку троса из паза кронштейна КПП.

После отсоединения обоих фиксаторов оболочка троса получает свободу перемещения. Проверьте, не осталось ли дополнительных креплений или хомутов на пути троса к педали сцепления. Извлеките трос из моторного отсека, аккуратно протаскивая его через технологические отверстия в щите.

Фиксатор	Расположение	Тип крепления	Инструмент
Верхний	Моторный щит	Пластиковая клипса	Плоская отвертка
Нижний	Кронштейн КПП	Металлическая скоба с гайкой	Ключ рожковый (13 мм)

Важно: При установке нового троса сначала заведите его конец в салон к педали, после чего зафиксируйте оболочку в обратной последовательности – сначала на КПП, затем на кузове. Убедитесь в четкой посадке пластиковой клипсы до характерного щелчка.

Демонтаж старого троса через подкапотное пространство

Обеспечьте свободный доступ к месту крепления троса на верхней части КПП, сняв при необходимости воздушный фильтр в сборе. Ослабьте контргайку регулировочной муфты на конце троса у вилки выжимного подшипника, вращая её против часовой стрелки, чтобы максимально увеличить свободный ход.

Отсоедините металлический шплинт, фиксирующий тросовый наконечник в проушине вилки сцепления. Используйте плоскогубцы для аккуратного извлечения шплинта, избегая повреждения смежных элементов. Освободите наконечник троса из посадочного гнезда вилки, потянув его в сторону двигателя.

Порядок извлечения троса

1. Ослабьте крепление внешней оболочки троса на кронштейне возле КПП, открутив гайку крепления ключом на 13 мм.
2. Перейдите в салон автомобиля. Через технологическое отверстие в щитке пола отследите положение внутреннего наконечника троса, закреплённого в педали сцепления.
3. Снимите стопорную шайбу или разожмите стопорное кольцо фиксатора педального узла, используя отвёртку с плоским жалом.

Важно: При демонтаже избегайте резких перегибов троса – это усложнит установку нового элемента. Одновременно с извлечением старого троса проверьте состояние резинового уплотнителя в месте прохода через перегородку моторного щита – при повреждении замените его.

Элемент крепления	Инструмент для демонтажа	Признаки проблем
Шплинт вилки сцепления	Плоскогубцы	Деформация, коррозия
Гайка кронштейна КПП	Ключ на 13 мм	Прикипание резьбы
Стопор педали	Плоская отвёртка	Разрушение пластиковых фиксаторов

Плавно вытяните трос наружу через моторный отсек, контролируя, чтобы металлический наконечник не зацепился за элементы кузова. При сопротивлении проверьте, полностью ли отсоединён внутренний конец от педального механизма – остаточное крепление в салоне является частой причиной затруднённого демонтажа.

Сравнение длины нового и старого тросов

Перед установкой нового троса критически важно провести замеры обоих изделий. Несоответствие длины всего на 3-5 мм способно вызвать проблемы: избыточное натяжение провоцирует неполное выключение сцепления, а чрезмерная слабина – пробуксовку диска. Замер производите рулеткой или штангенциркулем между центрами фиксирующих наконечников при одинаковом положении регулировочной муфты.

Производители ВАЗ допускают минимальные отклонения в пределах заводского допуска, но визуальная разница должна отсутствовать. Насторожитесь, если новый трос короче – это свидетельствует о возможном браке или ошибке в подборе запчасти. Укороченная деталь создаст критическое напряжение в оболочке, ускоряя износ.

Порядок действий и таблица типовых значений

Сравнительную проверку выполняйте строго по схеме:

1. Извлеките старый трос, очистите от грязи и распрямите на ровной поверхности.
2. Новый элемент распакуйте без снятия защитной смазки.
3. Замерьте оба троса по внешней оболочке от упорного фланца педали до точки крепления на картере КПП.

Модель ВАЗ	Эталонная длина (мм)	Допустимое отклонение (мм)
2101-2107 (классика)	3120 ± 2	±3
2108-2115 (переднеприводные)	2895 ± 2	±3

Важно: При обнаружении расхождений сверьте артикул на упаковке с каталогом производителя. Установка троса несоответствующей длины приведёт к ускоренному выходу из строя выжимного подшипника и корзины сцепления.

Смазка точек ввода троса в оболочку

Смазка входных отверстий оболочки троса сцепления критически важна для плавной работы и долговечности новой детали. Без обработки смазочным материалом металлические нити троса быстро изнашиваются о края оболочки при каждом нажатии педали, что приводит к заеданию и обрыву.

На автомобилях ВАЗ особое внимание уделите двум точкам: месту ввода троса в оболочку со стороны педали сцепления в салоне и точке входа в оболочку возле рычага вилки выключения сцепления в моторном отсеке. Именно эти участки испытывают максимальное трение и подвержены коррозии.

Правила смазки и выбор материалов

Используйте только рекомендованные типы смазок:

• Графитная смазка (УССА) – классический вариант, устойчива к вымыванию и высоким нагрузкам.
• Смазка на литиевой основе (Литол-24) – обеспечивает хорошее скольжение и защиту от коррозии.
• Специализированные смазки для тросов (например, Molykote P40) – обладают повышенной адгезией и антифрикционными свойствами.

Запрещено применять:

• WD-40 и аналоги – не являются смазкой, испаряются через несколько дней.
• Масла (моторные, трансмиссионные) – стекают с вертикальных участков, притягивают грязь.
• Солидол – загустевает на морозе, вызывая заедание.

Технология нанесения:

1. Очистите посадочные гнезда оболочки от старой грязи и остатков смазки ветошью.
2. Нанесите смазку плотным слоем на конец троса (на 2-3 см от края) и во входное отверстие оболочки.
3. Проверните трос в оболочке для равномерного распределения состава.
4. Удалите излишки смазки – избыток притянет абразивные частицы.

Контрольные точки после установки:

Параметр	Норма	Отклонение
Ход педали сцепления	120-130 мм	Корректировка регулировочной гайкой
Плавность включения	Без рывков/заеданий	Повторная смазка или проверка установки

Установка нового троса сцепления вдоль штатной трассы

Проложите новый трос строго по пути старого, избегая перегибов и острых углов. Следите, чтобы он не контактировал с подвижными деталями двигателя или выхлопной системой. Фиксируйте его в заводских пластиковых клипсах или хомутах, обеспечивая небольшое провисание для компенсации вибраций.

Заведите свободный конец троса в салон через штатное отверстие в моторном щите. Используйте резиновый уплотнитель для защиты от пыли и влаги. Убедитесь, что трос не перекручен по всей длине трассы от педали до рычага вилки выключения сцепления.

Ключевые этапы регулировки

1. Подсоедините наконечник троса к вилке сцепления, зафиксировав стопорной пластиной.
2. Натяните трос рукой в моторном отсеке, устраняя излишнюю слабину.
3. Затяните контргайку регулировочной муфты при положении педали сцепления "вверх".

Проверка работоспособности: Запустите двигатель и выжмите педаль. Ход должен составлять 120-130 мм до начала сопротивления, а полное выключение сцепления происходить за 20-30 мм до пола. При необходимости скорректируйте натяжение повторной регулировкой.

Параметр	Нормальное значение
Свободный ход педали	5-7 мм
Рабочий ход педали	120-130 мм
Запас хода вилки сцепления	4-5 мм

Фиксация наконечника в маховике КПП

Неправильная установка наконечника троса в прорезь маховика приводит к самопроизвольному выскальзыванию при нагрузках. Это блокирует передачу крутящего момента и полностью обездвиживает автомобиль. Нарушение фиксации сопровождается характерным металлическим лязгом при нажатии педали и резким падением усилия на педаль.

Для корректной фиксации снимите защитный резиновый чехол с наконечника. Вращением маховика ключом на 17 мм совместите монтажную прорезь с местом установки троса. Убедитесь, что стальной штырь наконечника вошел в паз до характерного щелчка – язычок фиксатора должен плотно обхватить выступ маховика. Проверьте надежность крепления рукой: попытка выдернуть трос должна быть невозможной без поддевания фиксирующего язычка отверткой.

Ключевые этапы контроля

1. Очистите паз маховика от грязи металлической щеткой
2. Визуально проверьте целостность фиксирующего язычка на наконечнике
3. При установке утопите трос до упора без перекоса
4. Обязательно наденьте защитный чехол после фиксации

Ошибка монтажа	Последствие
Недожатый фиксатор	Вылет троса при первом нажатии педали
Перекос наконечника	Деформация фиксирующего язычка
Загрязненный паз	Неполная посадка штыря в маховик

После фиксации обязательно проверьте ход педали сцепления: свободный ход должен составлять 10-15 мм, а полное выключение сцепления происходить примерно на середине хода педали. Пренебрежение этим этапом – основная причина повторного демонтажа коробки передач.

Закрепление оболочки троса на кузове

Корректная фиксация оболочки троса сцепления в точках крепления на кузове критически важна для четкой работы привода. Неправильное закрепление или люфт в креплениях приводят к нарушению хода педали, неполному выключению сцепления и ускоренному износу деталей.

Основные точки крепления расположены возле педального узла в салоне и на моторном щите в подкапотном пространстве. Оболочка фиксируется в стальных кронштейнах при помощи пластиковых или металлических фиксаторов специфической формы, предотвращающих ее смещение и вибрации.

Порядок установки и проверки

1. Вставьте переднюю часть оболочки с наконечником в кронштейн на моторном щите до характерного щелчка фиксатора.
2. Проложите оболочку вдоль кузова, избегая перегибов и контакта с подвижными элементами.
3. Заведите задний наконечник оболочки в кронштейн педального узла, надавив до полной посадки фиксатора в паз.
4. Проверьте отсутствие продольного перемещения оболочки в кронштейнах. Допустимый люфт – не более 1-2 мм.
5. Убедитесь, что резиновый пыльник на оболочке не деформирован и герметично закрывает отверстие в кузове.

Критические ошибки монтажа:

• Перекос оболочки в кронштейне, вызывающий заедание внутреннего троса
• Отсутствие или поломка фиксирующей скобы/клипсы на кронштейне
• Контакт оболочки с острыми кромками кузова или горячими деталями двигателя
• Установка без пыльника, приводящая к попаданию грязи внутрь оболочки

Регулировка свободного хода педали сцепления

Свободный ход педали сцепления – расстояние между начальным положением педали и моментом начала перемещения троса. Недостаточный ход провоцирует пробуксовку сцепления, избыточный – неполное выключение и сложности при переключении передач. Регулировка выполняется при замене троса или появлении признаков отклонений.

Для работы потребуются линейка или штангенциркуль для замера хода, ключи на 10 и 17 мм. Автомобиль устанавливается на ровную площадку, рычаг КПП переводится в нейтральное положение. Предварительно проверьте целостность пружины педали и отсутствие заеданий в приводе.

Порядок регулировки

1. Измерьте свободный ход: нажмите пальцем на педаль до появления сопротивления. Норма для ВАЗ – 15-25 мм.
2. Ослабьте контргайку регулировочной гайки на наконечнике троса под капотом (возле кожуха КПП).
3. Вращайте регулировочную гайку:
   • Уменьшение хода – вращение по часовой стрелке
   • Увеличение хода – вращение против часовой стрелки
4. Затяните контргайку ключом на 17 мм, удерживая регулировочную гайку ключом на 10 мм.
5. Проверьте ход педали повторно. При работающем двигателе убедитесь, что передачи включаются без хруста, а сцепление не пробуксовывает при резком старте.

Параметр	Значение
Норма свободного хода	15-25 мм
Ключ регулировочной гайки	10 мм
Ключ контргайки	17 мм
Последствия малого хода	Пробуксовка, запах гари
Последствия большого хода	Неполное выключение, хруст передач

Важно: После замены троса дайте механизму "приработаться" 50-100 км, затем повторно проверьте регулировку. Если свободный ход не удерживается – проверьте целостность пластиковых втулок педали и фиксаторов оболочки троса.

Проверка отсутствия перекосов в приводе

После установки нового троса сцепления и предварительной регулировки свободного хода педали критически важно убедиться в отсутствии перекосов в приводном механизме. Перекос возникает, когда трос расположен под неправильным углом или испытывает боковое напряжение на пути от педали к рычагу вилки выключения сцепления и кронштейну на картере коробки передач.

Неправильная геометрия установки приводит к ускоренному износу оболочки и самого троса, появлению посторонних звуков (скрип, хруст), заеданию привода и преждевременному выходу из строя нового компонента. Основные точки проверки – места фиксации оболочки троса на кузове/педальном узле и на кронштейне коробки передач, а также траектория прохождения гибкой части.

Ключевые этапы контроля

1. Визуальный осмотр трассы: Убедитесь, что трос на всем протяжении от педали до вилки сцепления не имеет резких изгибов (радиус менее 100 мм недопустим) и не касается острых кромок, подвижных деталей или горячих элементов (выпускной тракт).
2. Проверка углов входа/выхода: Оболочка троса должна входить в фиксирующие скобы и кронштейны строго соосно, без перелома. Особое внимание – месту выхода внутреннего троса из оболочки возле вилки сцепления: он должен быть перпендикулярен плоскости рычага вилки.
3. Тест на свободный ход: При полностью отпущенной педали сцепления вручную (через монтажное отверстие в КПП или с помощью помощника) покачайте рычаг вилки выключения сцепления. Должен ощущаться легкий свободный ход (1-3 мм) без заеданий. Если движение тугое или требует усилия – перекос присутствует.
4. Контроль работы педали: Нажмите педаль сцепления несколько раз с умеренным усилием. Ход должен быть плавным, без рывков, скрипов или ощутимого трения. Заедание в крайних положениях или неравномерное усилие указывают на проблему.

При обнаружении перекоса ослабьте крепления оболочки троса (обычно гайки на 10-13 мм на кронштейнах) и дайте системе самовыровняться под легким натяжением от возвратной пружины вилки сцепления. После этого осторожно затяните крепеж, не допуская смещения, и повторите проверку. Неправильно установленный трос прослужит недолго.

Тестирование плавности включения передач

Запустите двигатель автомобиля и полностью выжмите педаль сцепления. Последовательно переключайте передачи КПП от первой до задней, фиксируя усилие на рычаге и характер хода. Обратите внимание на наличие посторонних звуков: скрежета, хруста или металлического лязга при включении.

Повторите переключения в разной последовательности, особое внимание уделяя первой и задней передачам. Проверьте, возвращается ли рычаг в нейтральное положение без заеданий. Любая задержка включения более 1-2 секунд или необходимость многократных попыток указывает на проблему.

Критерии оценки и действия

Симптом	Возможная причина
Тугое включение всех передач	Растяжение троса, заедание в оболочке
Скрежет при включении	Неполное выключение сцепления из-за недостатка хода троса
Рывки при переключении	Разрушение оплетки троса, деформация наконечников
Затрудненное включение только 1-й/задней	Износ вилки сцепления или выжимного подшипника

При выявлении проблем дополнительно проверьте свободный ход педали сцепления (норма 5-10 мм). Отклонение от нормы в сочетании с тяжелым переключением требует немедленной диагностики троса. Проверьте целостность его оболочки и отсутствие перегибов на участке между педалью и коробкой передач.

Важно: Тестирование проводите только на прогретом автомобиле с выключенным стояночным тормозом. При обнаружении дефектов троса замените его вместе с фиксаторами и чехлами.

Контроль правильного положения педали в салоне

После монтажа троса сцепления критически важно проверить положение педали в салоне автомобиля. Неправильная установка приводит к неполному включению/выключению сцепления, ускоренному износу деталей и пробуксовкам.

Педаль должна иметь свободный ход 15-25 мм в верхней части (измеряется рулеткой или линейкой). Полный рабочий ход составляет 140-160 мм до упора в пол. Отсутствие зазора или чрезмерный свободный ход указывают на ошибки регулировки или дефект троса.

Порядок контроля положения педали

1. Нажать педаль рукой 3-5 раз для выбора возможных люфтов
2. Замерить расстояние от пола до резиновой накладки в состоянии покоя
3. Проверить свободный ход лёгким нажатием ладони до ощущения сопротивления
4. Проконтролировать полный ход до упора (без чрезмерных усилий)

Параметр	Норма (ВАЗ классика)	Последствия отклонения
Свободный ход	15-25 мм	Пробуксовка/неполное выключение
Полный ход	140-160 мм	Сложности переключения передач

При несоответствии параметров требуется регулировка натяжения троса через гайки на наконечнике под капотом. После корректировки повторно проверьте ходы педали и работу сцепления на запущенном двигателе (переключение передач без хруста и рывков).

Установка защитных кожухов и панелей

После фиксации нового троса в моторном отсеке и салоне необходимо восстановить защитные элементы. Кожухи предотвращают попадание грязи, влаги и абразивных частиц на подвижные части троса, что напрямую влияет на его ресурс. Особое внимание уделите целостности резиновых гофр и правильности их посадки в штатные посадочные гнёзда.

Установите металлические или пластиковые защитные панели, демонтированные ранее для доступа к узлам сцепления. В моторном отсеке это обычно нижняя защита картера, в салоне – декоративные панели под рулевой колонкой и облицовка педального узла. Проверьте отсутствие перегибов троса при монтаже панелей и зафиксируйте их штатными креплениями.

Ключевые этапы монтажа

1. Защитные гофры:
   • Наденьте резиновый кожух со стороны коробки передач, заведя его в паз на кузове
   • Закрепите пластиковый кожух в салоне, совместив с проёмом в перегородке
2. Панели моторного отсека:
   • Верните на место металлический экран картера (при наличии)
   • Затяните крепёжные болты с моментом 20-25 Н·м крест-накрест
3. Салонные элементы:
   • Установите декоративный щиток под рулевой колонкой
   • Зафиксируйте боковые накладки тоннеля пола саморезами
   • Проверьте зазор между тросом и педальным узлом (мин. 15 мм)

Контроль после установки: Убедитесь, что кожухи не имеют заломов и не контактируют с выпускным коллектором. При запуске двигателя на нейтрали проверьте отсутствие вибраций и посторонних шумов от защитных панелей. Обязательно выполните повторную регулировку свободного хода педали сцепления после сборки.

Обкатка автомобиля после замены троса сцепления

После замены троса сцепления на автомобилях ВАЗ требуется период обкатки для стабилизации работы системы. Новый трос и смежные элементы (вилка выключения, наконечники) должны адаптироваться к нагрузкам, что обеспечит точность хода педали и предотвратит преждевременный износ.

Рекомендуемый срок обкатки составляет 500-1000 км пробега. В этот период избегайте экстремальных нагрузок на сцепление: резких стартов, длительного удержания педали в выжатом состоянии в пробках, буксировки тяжелых прицепов.

Ключевые рекомендации по обкатке

• Плавное трогание: Отпускайте педаль сцепления максимально равномерно без рывков.
• Контроль хода педали: Регулярно проверяйте свободный ход (10-15 мм у пола). При отклонении – немедленно отрегулируйте.
• Минимизация полувыжатого состояния: Не удерживайте педаль в промежуточном положении дольше необходимого при переключении передач.
• Прогрев системы: В холодное время года перед началом движения 2-3 раза плавно выжмите сцепление для размягчения троса.

При появлении скрипов, заеданий педали или запаха гари – прекратите эксплуатацию и проведите диагностику. После обкатки выполните финальную регулировку троса и проверьте целостность защитных чехлов.

Рекомендации по эксплуатации для продления ресурса

Плавное выключение сцепления – ключевой фактор. Резкие броски педали создают ударные нагрузки на трос и вилку, ускоряя износ нитей и деформацию оплетки. Старайтесь переключать передачи без спешки, полностью выжимая педаль до конца хода.

Избегайте длительного удержания сцепления в выжатом положении (например, на светофорах). Это держит трос в натянутом состоянии и провоцирует растяжение, а также перегрев корзины и диска. Используйте нейтральную передачу с отпущенной педалью при остановках дольше 10-15 секунд.

Контроль и обслуживание

• Регулярная смазка: Через каждые 10-15 тыс. км обрабатывайте привод троса графитовой смазкой (например, Шрус-4) в точках входа в оболочку возле педали и КПП. Удаляйте старые загрязнения перед нанесением.
• Проверка свободного хода педали: Ежемесячно контролируйте зазор (3-5 мм у пола). Увеличение хода сигнализирует о растяжении троса – немедленно отрегулируйте натяжение гайкой на КПП.
• Чистота узла: Защищайте зону педали и картер сцепления от грязи и влаги. Агрессивные реагенты ускоряют коррозию стальных нитей.

Действие	Периодичность	Эффект
Смазка троса	10-15 тыс. км	Снижение трения в оболочке
Регулировка свободного хода	При изменении зазора / 5 тыс. км	Предотвращение перетяжки и обрыва
Визуальный осмотр на трещины	Каждое ТО	Раннее выявление повреждений оплетки

Важно: При появлении скрипа или ощутимого усилия при нажатии на педаль – немедленно устраните причину. Игнорирование приводит к закусыванию троса в оболочке и внезапному обрыву.

Список источников

При подготовке материала использовались технически достоверные источники, специализирующиеся на ремонте автомобилей ВАЗ.

Следующие ресурсы содержат детальную информацию по диагностике и замене троса сцепления.

• Официальное руководство по ремонту ВАЗ (модель-специфичное издание)
• Техническая документация АвтоВАЗа
• Специализированные автомобильные форумы: DRIVE2 (раздел Lada), ВАЗ Клуб
• Профильные издания: журнал "За рулём", "Авторевю"
• Видеоинструкции каналов: "Главная дорога", "Авто_Ремонт"
• База знаний интернет-магазинов автозапчастей: Exist.ru, Auto3N.ru
• Мануалы Haynes Publishing по ремонту Lada

Видео: Замена троса сцепления ваз 2110


• Расшифровка кодов ошибок OBD-II - полный справочник

• Ремкомплект заднего суппорта - замена своими руками

• Установка передних габаритных порогов на ВАЗ 2114 - результат
