Проблесковые маячки на авто - цвета и особенности установки
Статья обновлена: 18.08.2025
Проблесковые маячки на транспортном средстве выполняют критически важную функцию – обеспечивают визуальное предупреждение участников дорожного движения в экстренных ситуациях или при выполнении специальных задач.
Цвет излучаемого сигнала и правила установки таких устройств строго регламентированы законодательством, так как напрямую влияют на безопасность и определяют приоритет на дороге.
Классификация маячков по цветам сигнала
Цвет проблескового маячка строго регламентирует статус транспортного средства и его приоритет на дороге. Каждый оттенок несет конкретную смысловую нагрузку для участников движения и требует от водителей четкого понимания правовых последствий.
Использование маячков не по назначению или установка цветов, не соответствующих разрешенным для данной категории ТС, влечет административную ответственность. Законодательство четко определяет перечень организаций и ситуаций, допускающих применение каждого из цветов.
Основные цвета и их назначение
- Синий: Высший приоритет. Используется оперативными службами (полиция, скорая помощь, МЧС, ФСБ). Включенный маячок разрешает отступление от ПДД (при условии включенной сирены) и обязывает других водителей уступить дорогу.
- Синий + Красный: Максимальный приоритет. Применяется в основном ГИБДД, транспортной полицией, ФСО. Комбинация усиливает видимость и подчеркивает особый статус ТС при выполнении неотложных задач.
- Желтый (или оранжевый): Предупреждающий сигнал. Устанавливается на транспорт, выполняющий работы на дороге (дорожные службы, эвакуаторы, перевозка опасных грузов, крупногабаритный транспорт). Не дает преимущества в движении, но предупреждает об особых условиях или повышенной опасности.
- Белый: Специальный сигнал для инкассаторских машин. Включенный маячок сигнализирует о выполнении инкассации и необходимости повышенного внимания к ТС. Преимущества в движении не предоставляет.
- Зеленый: Применяется на автомобилях медицинской службы (фельдшерские бригады, донорская служба) и машинах сопровождения военных колонн. Не дает преимущества, как синий, но требует внимания водителей.
Важно: Использование маячков синего, сине-красного и зеленого цветов требует обязательного получения разрешения в ГИБДД. Маячки желтого и белого цветов устанавливаются по решению организации-владельца ТС в соответствии с его деятельностью, но также должны соответствовать техническим требованиям.
Синие маячки: спецтранспорт экстренных служб
Синие проблесковые маячки устанавливаются исключительно на транспортные средства оперативных служб, выполняющие неотложные задачи. Их использование строго регламентировано законодательством и напрямую связано с обеспечением безопасности граждан и государства.
Включение синего маячка совместно со специальным звуковым сигналом (сиреной) предоставляет транспортному средству особые права при движении. Водители обязаны уступать дорогу такому транспорту, обеспечивая его беспрепятственный проезд к месту назначения.
Кто имеет право использовать синие маячки
Право на установку и применение синих проблесковых маячков закреплено за следующими категориями спецтранспорта:
- Полиция (МВД, ГИБДД)
- Скорая медицинская помощь
- Пожарная охрана (МЧС)
- Аварийно-спасательные службы МЧС
- Военная автомобильная инспекция (ВАИ)
- Федеральная служба безопасности (ФСБ)
- Федеральная служба охраны (ФСО)
- Служба специальной связи и охраны Росгвардии
Требования к установке и использованию
Эксплуатация синих маяков подчиняется строгим правилам:
- Согласование: Установка требует обязательного согласования с ГИБДД.
- Размещение: Маяк должен быть закреплен на наивысшей точке кузова (часто на крыше) для обеспечения максимальной видимости.
- Активация: Маяк включается только при выполнении неотложного служебного задания.
- Обязательное сочетание: Для получения преимущества в движении синий маяк обязательно используется совместно со специальным звуковым сигналом (сиреной).
Использование синих проблесковых маячков частными лицами или организациями, не входящими в утвержденный перечень, категорически запрещено и влечет серьезную административную ответственность.
Красно-синие маячки: приоритет оперативных машин
Красно-синие проблесковые маячки устанавливаются исключительно на транспортные средства экстренных и правоохранительных служб, чья деятельность связана с оперативным реагированием. К ним относятся машины полиции, скорой помощи, пожарной охраны, МЧС, ФСБ, военной автомобильной инспекции и других спецподразделений, перечень которых утвержден Постановлением Правительства РФ № 176.
Включение этих маячков совместно со специальным звуковым сигналом (сиреной) предоставляет водителям таких автомобилей исключительное право преимущественного проезда. Все остальные участники движения обязаны незамедлительно уступить дорогу, обеспечивая беспрепятственный и безопасный проезд оперативного транспорта к месту назначения.
Особенности правового режима
Приоритет действует только при одновременном включении синего (или красно-синего) маячка и звукового сигнала. Без сирены маячок информирует о принадлежности ТС, но не дает права отступать от ПДД.
Водители оперативных машин обязаны:
- Включать спецсигналы исключительно при выполнении неотложных служебных задач.
- Соблюдать меры безопасности, убеждаясь, что другие участники движения уступают дорогу.
- Отключать сигналы сразу после завершения экстренного маневра или прибытия на место.
Нарушение правил установки или использования красно-синих маячков влечет административную ответственность по ст. 12.4 и 12.5 КоАП РФ:
| Нарушение | Наказание |
|---|---|
| Установка без разрешения | Конфискация устройства, штраф до 5000 руб. (для граждан) |
| Использование без оснований | Лишение прав на 1.5-2 года + конфискация маячка |
Законодательство строго регламентирует внешний вид и расположение устройств: красно-синие маячки должны быть сертифицированы, закреплены на крыше ТС и иметь синхронное свечение. Любые самодельные или нестандартные конструкции запрещены.

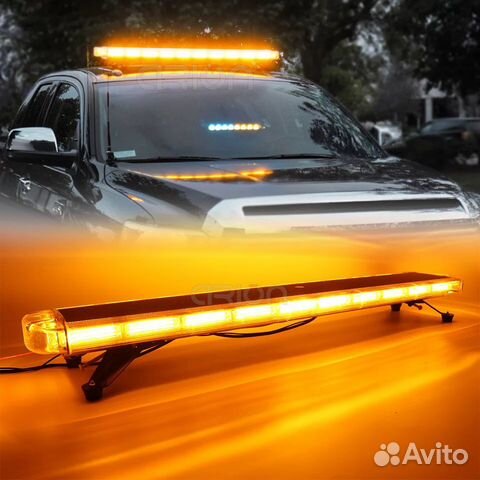

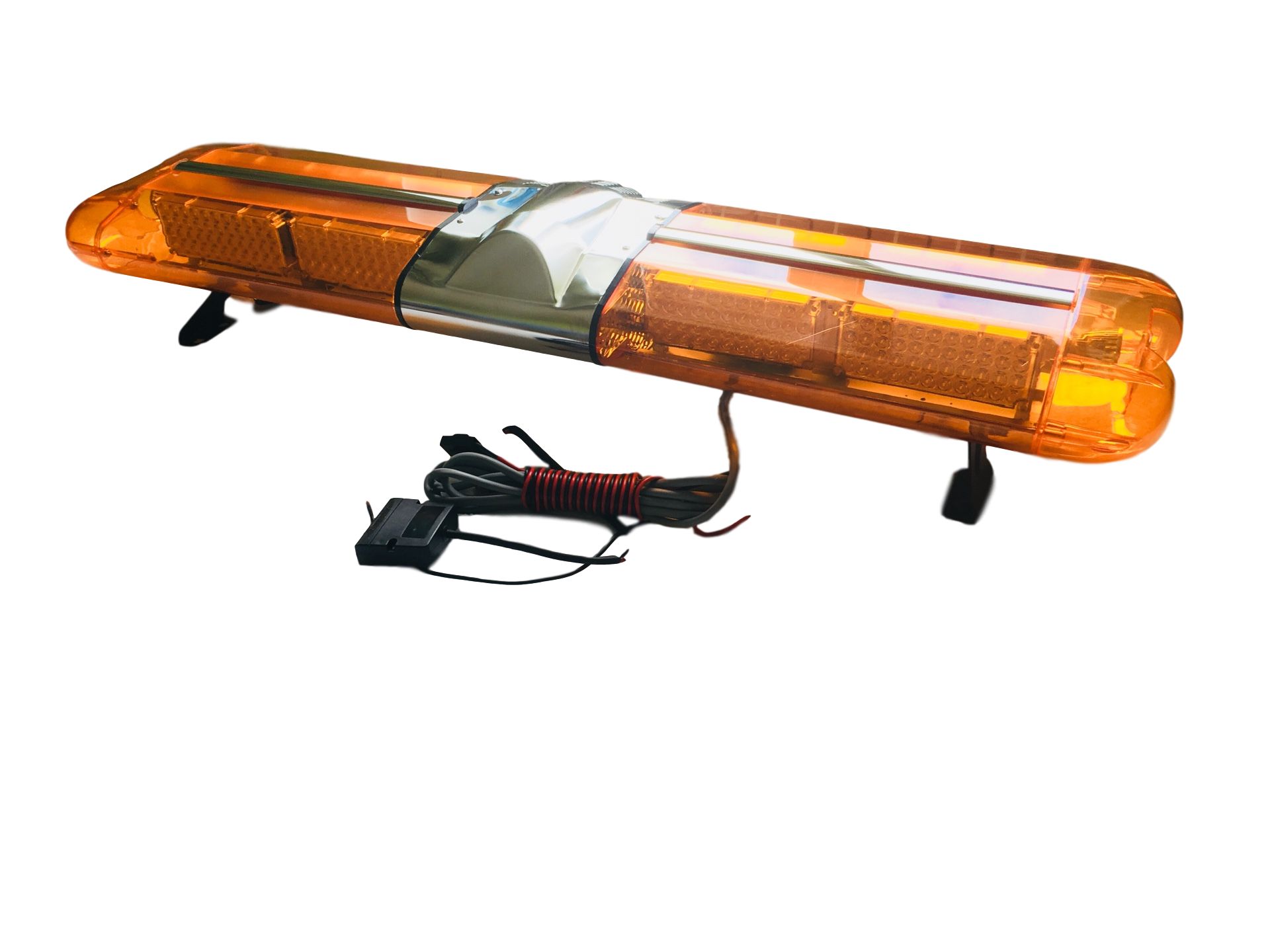

Желто-оранжевые маячки: техника особого назначения
Желто-оранжевые проблесковые маячки устанавливаются на транспортные средства, выполняющие работы повышенной опасности или перевозящие специфические грузы. Их основное назначение – предупредить других участников движения о нестандартных габаритах, медленном передвижении, выполнении спецработ на дороге или потенциальной опасности перевозимого груза.
Отличительная черта желто-оранжевых маячков – они не дают преимущества в движении. Водители техники с такими маячками обязаны соблюдать ПДД в полном объеме. Их мигающий свет служит исключительно сигналом предупреждения и повышенного внимания для окружающих, выделяя машину в потоке.
Применение и особенности установки
Установка желто-оранжевых маячков строго регламентирована и разрешена только на определенные категории транспортных средств:
- Дорожная и строительная техника (бульдозеры, катки, асфальтоукладчики, грейдеры).
- Эвакуаторы.
- Транспорт, перевозящий крупногабаритные, тяжеловесные или опасные грузы (при наличии разрешения).
- Техника коммунальных служб (уборочные машины, снегоочистители, пескоразбрасыватели).
- Машины сопровождения тяжеловесных/крупногабаритных транспортных средств.
- Почтовая спецтехника.
- Инкассаторские автомобили.
Ключевые требования к установке:
- Количество: Минимум два маячка.
- Расположение:
- Самый верхний контур автомобиля (чаще всего на крыше).
- Один спереди, один сзади, либо симметрично по бокам для лучшей видимости с любого ракурса.
- Высота установки должна обеспечивать максимальную видимость маячка.
- Видимость: Маячки должны быть видны в любых условиях (день, ночь, туман, дождь, снег) со всех сторон на 360 градусов.
- Режим работы: Используется только мигающий режим свечения.
Отличия от маячков других цветов:
| Цвет Маячка | Назначение | Приоритет в движении | Примеры ТС |
|---|---|---|---|
| Синий (или синий+красный) | Оперативные службы | Да (при включенном маячке и спецсигнале) | Полиция, скорая помощь, пожарные, МЧС |
| Желто-оранжевый | Предупреждение об опасности/спецработах | Нет | Дорожная техника, эвакуаторы, перевозчики опасных грузов |
| Белый (напр., такси) | Идентификация вида ТС | Нет | Легковые такси, маршрутные ТС |
Белые маячки: маршрутные ТС и инкассация
Белые проблесковые маячки на транспортных средствах в Российской Федерации строго регламентированы и применяются только для двух четко определенных категорий: маршрутных транспортных средств и автомобилей инкассации. Их основная функция в обоих случаях – обозначение транспортного средства для других участников дорожного движения, но без предоставления преимущества в движении.
Использование белого маячка не дает права отступать от требований ПДД. Его активация служит сигналом для окружающих о специфическом статусе или режиме работы транспортного средства, облегчая его идентификацию в потоке, особенно в условиях недостаточной видимости или для привлечения внимания пассажиров к месту остановки.
Применение белых маячков
1. Маршрутные транспортные средства:
- Назначение: Устанавливаются на автобусах, троллейбусах, трамваях, движущихся по установленным маршрутам с обозначенными местами остановок.
- Цель использования: Обозначение транспортного средства на линии для пассажиров, ожидающих на остановках. Включенный маячок сигнализирует о том, что ТС находится на маршруте и выполняет перевозку пассажиров. Это помогает пассажирам издалека идентифицировать нужный автобус или троллейбус, особенно в темное время суток или в условиях плохой видимости.
- Режим работы: Маячок, как правило, работает в постоянном режиме (мигает) все время, пока транспортное средство находится на маршруте и перевозит пассажиров.
2. Транспортные средства инкассаторов:
- Назначение: Устанавливаются на специальных автомобилях служб инкассации, перевозящих денежные средства и другие материальные ценности.
- Цель использования: Обозначение автомобиля инкассации для предупреждения других участников дорожного движения. Это повышает заметность инкассаторского автомобиля, что является элементом мер безопасности при перевозке ценностей. Важно: белый маячок на инкассаторском автомобиле не предоставляет ему никаких преимуществ на дороге и не освобождает от соблюдения ПДД.
- Режим работы: Маячок включается во время выполнения инкассаторских операций – при подходе к объекту, во время загрузки/выгрузки ценностей и при следовании по маршруту перевозки.
Сводная таблица применения белых маячков
| Категория Транспортного Средства | Основное Назначение Маячка |
|---|---|
| Маршрутные ТС (автобусы, троллейбусы, трамваи) | Обозначение ТС на маршруте для пассажиров (идентификация остановки) |
| Автомобили инкассации | Повышение заметности ТС при перевозке ценностей (без преимуществ в движении) |
Требования к установке и использованию
- Разрешительный порядок: Установка белого проблескового маячка требует получения специального разрешения в органах ГИБДД МВД России.
- Соответствие ГОСТ: Устанавливаемый маячок должен соответствовать требованиям ГОСТ Р 50574-2019 (цвет, сила света, режимы работы).
- Место установки: Как правило, устанавливается на крыше транспортного средства таким образом, чтобы сигнал был виден со всех сторон (круговой свет). Конкретное место должно обеспечивать наилучшую видимость и не загораживаться элементами конструкции ТС.
- Запрет на совмещение: Белый маячок не может быть совмещен в одном корпусе или использоваться одновременно с маячками синего или красного цвета на одном ТС.
- Ответственность: Незаконная установка или использование белого проблескового маячка влечет административную ответственность.
Зеленые маячки: частная охрана и медицинский транспорт
Зеленый проблесковый маячок законодательно закреплен за двумя категориями транспорта: автомобилями частных охранных организаций и медицинских служб. Его включение не предоставляет преимуществ в движении, а служит исключительно для визуального обозначения специального статуса транспортного средства в процессе выполнения профессиональных задач.
Применение зеленых маячков строго регламентировано: они активируются только во время выполнения служебных заданий. Для частных охранных предприятий (ЧОП) это сопровождение грузов или охрана объектов при наличии соответствующего разрешения МВД. В медицинской сфере маячки используются машинами экстренной помощи при выездах по вызовам, включая перевозку пациентов, крови, биоматериалов или доставку медикаментов в критических ситуациях.
Правовые аспекты установки и использования
Монтаж зеленых маячков требует обязательного согласования с ГИБДД. Для ЧОП необходимо предоставить:
- Лицензию на охранную деятельность
- Договоры с клиентами, подтверждающие необходимость применения спецсигналов
- Техническую документацию на автомобиль
Медицинским организациям дополнительно требуется приказ Минздрава региона, регламентирующий перечень транспортных средств, оснащаемых сигнальными устройствами. Незаконная установка влечет административную ответственность по ст. 12.4 КоАП РФ с конфискацией оборудования.
| Категория ТС | Назначение маячка | Условия активации |
|---|---|---|
| Автомобили ЧОП | Идентификация при охране грузов/объектов | Только во время выполнения охранных задач |
| Медицинский транспорт | Обозначение машин экстренной помощи | При перевозке пациентов, медикаментов, биоматериалов |
Важно: Водители таких автомобилей обязаны проходить специальное обучение по использованию световых сигналов. Расположение маячка на крыше должно исключать создание помех обзору и соответствовать ГОСТ Р 50574-2019. Цвет свечения – строго зеленый, любые отклонения в синий или красный спектр запрещены.
Выбор типа корпуса: магнитный или стационарный
Магнитные корпуса оснащены встроенными магнитами, обеспечивающими быстрый монтаж и демонтаж на металлических частях крыши автомобиля. Они не требуют сверления или специального крепежа, что сохраняет целостность ЛКП при временном использовании. Подходят для служб, где маячок применяется эпизодически (например, курьерские авто, личный транспорт медиков).
Стационарные корпуса фиксируются на кузове механически: с помощью болтов, кронштейнов или сквозного крепежа. Установка сложнее и часто требует профессионального вмешательства, но обеспечивает максимальную надежность и виброустойчивость. Рекомендованы для транспорта постоянного оперативного назначения (пожарные, МЧС, инкассация).
Ключевые критерии выбора
- Частота использования: Для периодического применения – магнитный, для постоянного – стационарный.
- Скорость установки: Магнитные крепятся за секунды, стационарные требуют времени.
- Безопасность: Стационарные устойчивы к угонам и сильным вибрациям.
| Характеристика | Магнитный | Стационарный |
|---|---|---|
| Надежность крепления | Средняя (риск сдвига при высоких скоростях) | Высокая (выдерживает экстремальные условия) |
| Воздействие на кузов | Возможны царапины от пыли под магнитом | Требует сверления (риск коррозии) |
| Целевое применение | Временные задачи, арендованный транспорт | Спецтранспорт, регулярные рейды |
Важно: Для магнитных моделей обязательна очистка поверхности крыши и магнитов перед каждым монтажом. Для стационарных – обработка антикором мест крепежа.
Монтаж магнитных маячков: временное крепление
Магнитные проблесковые маячки предназначены для оперативной установки/снятия на металлические поверхности транспортных средств. Их основное преимущество – отсутствие необходимости стационарного монтажа с нарушением целостности кузова.
Крепление осуществляется за счет мощных неодимовых магнитов, расположенных в основании устройства. Сила сцепления должна обеспечивать надежную фиксацию маячка при движении, ветре и вибрациях.
Порядок установки и важные нюансы
Ключевые этапы монтажа:
- Подготовка поверхности: очистка места установки от грязи, пыли, снега или льда. Магнит должен контактировать с чистым металлом.
- Позиционирование: размещение маячка на ровной горизонтальной или слегка наклонной части крыши (обычно центр или передняя треть). Избегайте ребер кузова, изогнутых поверхностей и пластиковых элементов.
- Фиксация: плотное прижатие маячка к кузову до полного контакта всей магнитной поверхности. Проверка надежности сцепления легким попыткам сдвига.
- Подключение: присоединение кабеля питания маячка к прикуривателю или временно выведенным клеммам АКБ через штатный разъем.
Критические ограничения:
- Запрещена установка на крыши из неметаллических материалов (карбон, пластик) или со слоем толстой тепло/шумоизоляции.
- Максимальная скорость движения с магнитным маячком обычно ограничена 80-100 км/ч (уточняйте в инструкции к модели).
- Обязателен демонтаж при длительной стоянке, мойке автомобиля или в условиях ураганного ветра.
| Фактор риска | Последствие | Мера предосторожности |
|---|---|---|
| Загрязнение магнита/кузова | Снижение силы сцепления, срыв при движении | Регулярная очистка контактных поверхностей |
| Резкое торможение/маневр | Смещение или падение маячка | Контроль фиксации после динамичных нагрузок |
| Длительное воздействие влаги | Коррозия магнитов, потеря силы сцепления | Сушка основания после дождя/мойки |
Важно: Даже при надежной фиксации магнитные маячки считаются временным решением. Для постоянного использования предпочтительны стационарные модели с болтовым креплением.
Установка стационарных маячков: схемы встраивания
Стационарные проблесковые маячки требуют профессионального монтажа с соблюдением ПДД и технических регламентов. Неправильная установка ведет к выходу оборудования из строя и нарушению электробезопасности транспортного средства.
Обязательные этапы включают выбор точек крепления, прокладку защищенных проводных трасс, установку предохранителей и организацию управляющего контура. Схема подключения определяется типом маячка и функциональным назначением.
Распространенные схемы подключения
Базовые варианты интеграции в бортовую сеть:
- Прямое подключение к АКБ
Через отдельный выключатель в салоне: Кабель сечением 1.5-2.5 мм² ведется напрямую к аккумулятору с обязательным предохранителем у клеммы (+). Управление – ручным переключателем. - Через реле с привязкой к зажиганию
Силовая цепь запитывается от АКБ, управляющая – от замка зажигания. Маячки автоматически отключаются при остановке двигателя. - Интеграция с аварийной сигнализацией
Используется штатный блок "аварийки". Требуется согласующее реле для синхронизации импульсов маячка и поворотников.
| Схема | Преимущества | Ограничения |
|---|---|---|
| Прямое от АКБ | Простота, независимость от других систем | Риск разряда аккумулятора при забытом включении |
| Через реле зажигания | Автоотключение, защита от разряда | Сложнее монтаж, зависимость от исправности замка зажигания |
Критические требования:
- Сечение проводов – не менее 1.5 мм² для силовых линий
- Обязательное использование термостойкой изоляции в моторном отсеке
- Установка предохранителя в 15-20 см от плюсовой клеммы АКБ
- Герметизация точек ввода кабеля в салон
Запрещено нарушать штатную проводку или подключать маячки к цепям фар, стоп-сигналов или звуковых сигналов. Для проверки работоспособности после монтажа измеряют падение напряжения на клеммах маячка – оно не должно превышать 0.5В при включенном режиме.
Электропитание: подключение к бортовой сети
Подключение маячка требует согласования с номинальным напряжением бортовой сети автомобиля (12V для легкового транспорта). Питание подается через отдельный предохранитель, установленный в разрыв силового провода перед потребителем. Обязательно соблюдение полярности: красный провод к "+", черный – к массе автомобиля.
Несоблюдение правил грозит коротким замыканием, перегревом проводки или выходом из строя электрооборудования. Запрещено подключение напрямую к аккумулятору без предохранителя и к цепям критичных систем (топливный насос, ABS, ЭБУ).
Ключевые этапы подключения
- Выбор точки питания: через штатный блок предохранителей (слоты ACC/IG) или отдельный колодки с постоянным "+"
- Установка предохранителя: номинал строго по техдокументации маячка (типично 5-15А)
- Прокладка проводов:
- Избегать подвижных элементов и острых кромок
- Сечение кабеля ≥1.5 мм² для силовых линий
- Обязательная изоляция термоусадкой
- Подключение массы: очищенный от краски участок кузова болтовым соединением
Требования к компонентам:
| Параметр | Рекомендация |
|---|---|
| Тип предохранителя | Ножевой (ATC/ATO), керамический |
| Изоляция соединений | Термостойкие кембрики, гофротрубка |
| Защита цепи | Диодная изоляция при подключении к CAN-шине |
Блок управления: кнопки включения и режимы работы
Блок управления проблесковыми маячками представляет собой компактный модуль с набором кнопок, отвечающий за активацию и настройку световых сигналов. Его размещают в зоне легкого доступа водителя (на приборной панели, центральной консоли или под рулем) для оперативного управления в экстренных ситуациях.
Основная кнопка включения системы выполнена в контрастном цвете (обычно красном или желтом) и имеет подсветку. Дополнительные переключатели позволяют выбирать режимы работы, регулировать интенсивность вспышек и активировать отдельные группы маячков при комплексной установке.
Ключевые режимы работы
- Постоянное свечение: для обозначения остановки (активируется при ДТП или поломке)
- Стандартное мигание: базовый режим с частотой 1-2 Гц при движении ТС
- Стробоскоп: серии сверхярких импульсов для экстренных ситуаций
- Чередование цветов: попеременная работа разноцветных маячков (синий/красный)
- Режим "Агро": медленные вспышки для спецтехники при полевых работах
Светодиодные маячки: преимущества технологии
Светодиодная технология (LED) произвела революцию в области проблесковых маячков, став практически стандартом благодаря целому ряду неоспоримых преимуществ перед традиционными лампами накаливания и газоразрядными источниками света.
Эти преимущества напрямую влияют на эффективность, надежность и безопасность сигнального оборудования, делая LED маячки предпочтительным выбором для экстренных служб, спецтранспорта и коммерческих организаций.
Ключевые достоинства светодиодных маячков
- Энергоэффективность: Светодиоды потребляют значительно меньше электроэнергии по сравнению с лампами накаливания и ксеноном. Это снижает нагрузку на бортовую сеть автомобиля, особенно при работе нескольких маячков одновременно, и позволяет дольше использовать аварийную сигнализацию при заглушенном двигателе.
- Долговечность: Срок службы светодиодов исчисляется десятками тысяч часов (до 50 000 и более), что на порядки превосходит ресурс других типов ламп. Это резко снижает частоту замены и затраты на обслуживание.
- Высокая яркость и контрастность: LED-элементы обеспечивают исключительно яркий, насыщенный свет с четкими границами луча. Это критически важно для быстрого визуального обнаружения маячка днем на ярком солнце и ночью.
- Чистота цвета: Светодиоды излучают свет в очень узком спектральном диапазоне, обеспечивая чистые и насыщенные цвета (красный, синий, желтый, белый) без примесей. Это гарантирует точное соответствие сигнала нормативным требованиям и его мгновенное распознавание.
- Мгновенное включение/выключение: Светодиоды загораются и гаснут практически мгновенно (в наносекундах). Это позволяет создавать очень четкие, резкие вспышки и сложные динамические световые схемы (паттерны) без размытия, что повышает заметность и информативность сигнала.
- Устойчивость к вибрациям и ударам: Отсутствие нити накаливания или хрупкой колбы делает LED элементы чрезвычайно устойчивыми к вибрациям, тряске и ударным нагрузкам, характерным для движения автомобиля, особенно спецтранспорта.
- Надежность в экстремальных условиях: Светодиоды хорошо работают при широком диапазоне температур (как низких, так и высоких), менее чувствительны к частым включениям/выключениям и влажности по сравнению с другими источниками света.
- Компактность и гибкость дизайна: Малые размеры отдельных диодов позволяют создавать маячки разнообразных форм и конфигураций (линейные, круглые, панели), легко интегрируя их в конструкцию автомобиля (в бампер, рейлинги, зеркала, салон) или создавая очень тонкие корпусы.
- Широкий спектр применения: Благодаря перечисленным преимуществам, светодиодные маячки нашли применение не только на автомобилях экстренных служб (полиция, скорая помощь, МЧС, пожарные), но и на строительной, дорожной, коммунальной технике, эвакуаторах, грузовом транспорте, инкассаторских машинах и даже личных автомобилях (желтые маячки по разрешению).
Галогенные маячки: особенности эксплуатации
Галогенные проблесковые маячки требуют регулярной проверки креплений и соединений из-за повышенной вибрации во время работы. Вибрация от мигающего механизма может ослаблять контакты и фиксаторы, что приводит к нарушению функциональности или падению устройства.
Эксплуатация подразумевает строгий контроль температурного режима: корпус нагревается до 80-120°C при длительной работе. Не допускается установка вблизи легкоплавких материалов (пластиковые обшивки, проводка) и обязателен зазор 15-20 см от других объектов для теплоотвода.
Ключевые аспекты обслуживания
- Ресурс ламп: 800-1 200 часов непрерывной работы. Частое включение/выключение сокращает срок службы из-за термоударов
- Энергопотребление: 55-100 Вт на лампу. Требует подключения через реле и предохранитель номиналом на 25-30% выше рабочего тока
- Замена элементов: Использовать только лампы с маркировкой производителя. Контакты колбы обрабатывать спиртом перед установкой
Критические нарушения при эксплуатации:
- Работа со снятым защитным колпаком (риск ожогов и повреждения лампы)
- Использование при механических повреждениях корпуса или трещинах на отражателе
- Применение нештатных блоков вращения с повышенной частотой мигания
| Параметр | Рекомендация |
|---|---|
| Цикл работы | Не более 6 часов непрерывно + 30 мин перерыв |
| Чистка оптики | Мягкая ткань + спиртовый раствор (абразивы запрещены) |
| Проверка герметичности | Ежеквартальный осмотр уплотнителей |
При замене лампы обязательно обесточивание системы. Контакт с колбой голыми руками недопустим – жировые следы приводят к локальному перегреву и разрушению кварцевого стекла.
Ксеноновые излучатели: яркость и энергопотребление
Ксеноновые лампы обеспечивают исключительно высокую яркость светового потока – до 3200 люмен, что в 2-3 раза превосходит показатели стандартных галогенных аналогов. Такая интенсивность достигается за счет электрической дуги, ионизирующей газовую смесь в колбе, что создает мощный бело-голубой свет с температурой 4000-6000K. Это значительно улучшает контрастность и детализацию дорожного полотна в темное время суток.
При выдающейся светоотдаче ксеноновые системы демонстрируют экономичное энергопотребление – порядка 35 Вт против 55-65 Вт у галогенных ламп. Снижение нагрузки на бортовую сеть достигается благодаря принципу работы: после розжига дуги балластному модулю требуется лишь поддерживать стабильное напряжение, в отличие от постоянного нагрева вольфрамовой нити в традиционных лампах.
Сравнительные характеристики
| Параметр | Ксенон | Галоген | Светодиоды |
|---|---|---|---|
| Яркость (люмен) | 2800-3200 | 1000-1500 | 3000-4000 |
| Мощность (Вт) | 35 | 55-65 | 20-30 |
| Ресурс работы (часы) | 2000-3000 | 400-1000 | 30 000+ |
Ключевые особенности энергопотребления:
- Требуют высоковольтный импульс (до 25 кВ) для розжига дуги
- Используют электронные балласты (блоки розжига) для стабилизации напряжения
- Пиковая нагрузка возникает только на 0.3-0.8 секунды при включении
Важно: установка ксенона в фары без проекторной оптики вызывает ослепление встречных водителей и запрещена ПДД. Для легального монтажа требуется:
- Сертифицированный комплект с маркировкой ECE R99
- Автокорректор угла наклона фар
- Омыватель фар
- Проекторные линзы в фарах
Углы обзора: требования к видимости сигнала
Для синих проблесковых маячков установлены строгие нормативы: горизонтальный угол обзора должен составлять 360°, обеспечивая круговую видимость сигнала. Вертикальный угол обзора регламентируется диапазоном от 5° выше до 5° ниже горизонтальной плоскости (суммарно 10°), гарантируя обнаружение маячка при изменении положения транспортного средства относительно наблюдателя.
Требования к маячкам желтого и оранжевого цветов менее жесткие: минимальный горизонтальный угол обзора составляет 180° (охватывая переднюю и заднюю полусферы транспортного средства). Вертикальный угол аналогичен синему типу – ±5° от горизонта. Бело-лунные маячки подчиняются тем же параметрам, что и синие: 360° по горизонтали и ±5° по вертикали.
| Цвет маячка | Горизонтальный угол | Вертикальный угол |
|---|---|---|
| Синий | 360° | ±5° |
| Желтый/Оранжевый | 180° (min) | ±5° |
| Бело-лунный | 360° | ±5° |
Регулировка положения маячка на кузове
Точное расположение проблескового маячка напрямую влияет на его эффективность и соответствие требованиям законодательства. Маяк должен быть зафиксирован таким образом, чтобы обеспечивать максимальную видимость сигнала для других участников движения со всех необходимых ракурсов, не создавая при этом слепящего эффекта для водителя самого автомобиля.
Крепление должно быть жестким и надежным, исключающим вибрации или смещение устройства во время движения, работы маячка или при воздействии внешних факторов (порывы ветра, неровности дороги). Неправильная фиксация может привести к снижению заметности, повреждению кузова или самого устройства.
Ключевые аспекты регулировки
- Угол наклона по вертикали: Световой поток должен быть направлен параллельно плоскости дороги или с минимальным допустимым отклонением (обычно не более 5 градусов). Избыточный наклон вверх ослепляет, вниз – резко снижает дальность видимости сигнала.
- Угол наклона по горизонтали: Маяк должен быть ориентирован строго вдоль продольной оси автомобиля. Смещение вбок искажает зону видимости сигнала для встречного и попутного транспорта.
- Высота установки: Чем выше расположен маяк (в пределах разрешенной зоны крыши), тем лучше его заметность на расстоянии и в плотном потоке. Минимальная высота обычно регламентируется.
- Зона обзора: После монтажа необходимо убедиться, что сигнал виден под углом 360 градусов в горизонтальной плоскости (для крышных маяков) или в предписанных секторах (для маяков на капоте, в решетке радиатора, бампера).
Этапы проверки и корректировки:
- Предварительная фиксация: Установите маяк на место с использованием крепежа, но не затягивайте окончательно.
- Проверка горизонтали и вертикали: Используйте пузырьковый уровень для контроля углов наклона по всем осям.
- Визуальная оценка: Включите маяк и оцените направление основного светового пучка с разных точек вокруг автомобиля (спереди, сзади, сбоку, на расстоянии).
- Проверка на вибрацию: Легко постучите по корпусу маячка и кузову рядом с ним. Убедитесь в отсутствии дребезжания.
- Фиксация: Затяните крепежные элементы с рекомендованным моментом, избегая перекоса корпуса.
- Финальная проверка в движении (при возможности): Попросите помощника проехать на автомобиле и визуально оценить работу маяка с разных дистанций и ракурсов.
Последствия некорректной регулировки:
| Ошибка | Риск |
|---|---|
| Сильный наклон вверх | Ослепление водителей встречных/попутных ТС |
| Сильный наклон вниз | Низкая дальность видимости сигнала |
| Смещение от оси | Слепые зоны, искажение восприятия направления движения ТС |
| Недостаточная высота | Малая заметность в потоке транспорта или за препятствиями |
| Ненадежное крепление | Вибрация, смещение, риск отрыва, повреждение кузова/маяка |
Защита от коррозии в местах установки
Крепление проблесковых маячков требует сверления отверстий в кузове или других элементах автомобиля, что неизбежно нарушает заводское антикоррозионное покрытие. Оставленные без обработки кромки металла быстро окисляются под воздействием влаги, реагентов и перепадов температур, приводя к образованию ржавчины, ослаблению крепежа и разрушению конструкции.
Качественная герметизация точек монтажа – обязательный этап установки. Используйте специальные составы, устойчивые к вибрациям, температурным деформациям и агрессивным средам. Нанесение защиты должно предварять фиксацию маячка и завершаться после затяжки крепежа для полной изоляции металла.
Ключевые методы защиты
- Грунтовка: Нанесение кислотного или эпоксидного грунта на зачищенный металл вокруг отверстия перед установкой крепежа.
- Герметики:
- Полиуретановые (автомобильный стекольный герметик) – для заполнения зазоров между кузовом и основанием маячка.
- Анаэробные – для обработки резьбовых соединений (болтов, шпилек).
- Антикоры: Жидкие составы (типа "жидкий цинк" или преобразователи ржавчины) для дополнительной обработки кромок после сверления.
- Уплотнительные шайбы: Резиновые или неопреновые прокладки под головки болтов и гайки для предотвращения прямого контакта металлов и проникновения воды.
| Материал | Назначение | Точка нанесения |
|---|---|---|
| Кислотный грунт | Первичная защита голого металла, адгезия | Кромки отверстия |
| Автомобильный герметик | Гидроизоляция стыка, виброустойчивость | Периметр основания маячка |
| Резьбовой герметик | Фиксация крепежа, защита резьбы | Резьба болтов/шпилек |
| Антикоррозийная смазка | Длительная защита от окисления | Головки крепежа, контактные зоны |
Регулярно (1-2 раза в год) проверяйте состояние мест крепления, особенно после зимнего сезона. Признаками начала коррозии являются подтеки, вздутие краски или рыжие пятна вокруг основания маячка или крепежных элементов. Своевременное устранение очагов ржавчины предотвратит серьезные повреждения кузова и обеспечит надежную работу сигнального устройства.
Проводка: безопасная прокладка кабелей
Правильная прокладка кабелей для проблесковых маячков критична для предотвращения коротких замыканий, возгораний и повреждений штатной электросистемы автомобиля. Каждый провод должен быть тщательно изолирован и защищён от перетирания, влаги и высоких температур в подкапотном пространстве.
Используйте только медные провода с термостойкой изоляцией (например, марки ПВХ или SILICONE), рассчитанные на ток, превышающий максимальную нагрузку маячков минимум на 30%. Сечение кабеля выбирается в зависимости от мощности оборудования: для стандартных светодиодных модулей достаточно 1.5 мм², для газоразрядных ламп – от 2.5 мм².
Ключевые этапы монтажа
- Трассировка: Прокладывайте провода параллельно штатным жгутам, избегая зон подвижных элементов (рулевая колонка, педали).
- Защита: Обязательно применяйте гофру, пластиковые хомуты и термоусадку на участках возле двигателя.
- Фиксация: Крепите кабель каждые 15-20 см нейлоновыми стяжками без перетяжки.
При подключении к аккумулятору устанавливайте предохранитель (на расстоянии не более 30 см от клеммы "+"). Для управления используйте реле, а сигнал включения берите с замка зажигания через отдельный предохранитель. Все соединения должны быть пропаяны и изолированы термоусадкой – скрутки недопустимы.
| Цвет провода | Назначение | Точка подключения |
|---|---|---|
| Красный | Питание +12В | Через реле к АКБ |
| Чёрный | Масса | Кузов (очищенный металл) |
| Синий/Жёлтый | Управление | Зажигание или отдельный выключатель |
После монтажа проверьте отсутствие провисающих участков, надёжность контактов и работу предохранителей. Каждые 6 месяцев осматривайте целостность изоляции в зонах высоких температур и вибрации.
Предохранители: схемы защиты электроцепи
Плавкие предохранители являются критически важным элементом при подключении проблесковых маячков, предотвращая перегрев проводки и возгорание при коротких замыканиях или перегрузках цепи. Они разрывают электроцепь при превышении номинального тока, защищая как само световое оборудование, так и бортовую сеть автомобиля.
Выбор номинала предохранителя производится исходя из суммарной мощности маячков: значение в амперах должно на 20-30% превышать расчетный ток нагрузки. Например, для маячков общей мощностью 120Вт (ток ~10А при 12В) устанавливается предохранитель на 15А. Размещать его необходимо как можно ближе к источнику питания (АКБ или предохранительной колодке) на красном (плюсовом) проводе.
Основные схемы подключения
- Прямая защита цепи: Предохранитель в разрыве «+» провода между источником питания и блоком управления маячками.
- Защита через реле: Предохранитель ставится перед силовым реле, управляющим мощной нагрузкой (актуально для маячков свыше 100Вт).
- Многоуровневая защита: Основной предохранитель у АКБ + отдельные предохранители для каждого блока маячков.
Типичные ошибки: Использование "жучков" вместо предохранителей, превышение номинала, установка в разрыв "массы" (черного провода), крепление на ненадежных коннекторах ("скрутках").
| Мощность маячков (Вт) | Расчетный ток (А) | Рекомендуемый номинал (А) |
|---|---|---|
| 60 | 5 | 7.5 |
| 120 | 10 | 15 |
| 180 | 15 | 20 |
Обязательно используйте термостойкие провода сечением, соответствующим току (например, 1.5 мм² для 15А), и влагозащищенные держатели предохранителей. После установки проверяйте отсутствие нагрева предохранителя и проводки в течение 10-15 минут работы маячков на максимальном режиме.
Тестирование режимов мигания после монтажа
После установки проблесковых маячков обязательна проверка всех режимов работы. Последовательно активируйте каждый режим мигания (постоянный свет, прерывистый, стробоскоп и т.д.), предусмотренный конструкцией устройства. Убедитесь в корректности переключения между режимами с помощью штатного управления в салоне автомобиля.
Проверьте синхронность работы парных маячков (если они установлены симметрично) и отсутствие визуальных артефактов: задержек включения/выключения, неравномерной яркости или частичного погасания секций. Особое внимание уделите работе в сочетании с фарами головного света и габаритными огнями.
Ключевые этапы тестирования
- Визуальный контроль углов обзора: обойдите автомобиль на расстоянии 360°, оценивая видимость маячков со всех ракурсов, включая зоны возможного засвета стеклами или кузовными элементами.
- Проверка при разных условиях:
- Днем на открытом пространстве (оценка яркости)
- В затемненном помещении (выявление бликов на кузове/стеклах)
- При работающем двигателе и на холостом ходу (тест на помехи электросистеме)
- Анализ энергопотребления: замер напряжения в бортовой сети на максимальной нагрузке (все режимы + включенные фары). Падение ниже 12.8В требует пересмотра схемы подключения.
| Параметр | Норма | Метод проверки |
|---|---|---|
| Частота мигания | 2-4 Гц (для синих/красных) | Секундомер + визуальный счет импульсов |
| Время запуска режима | < 0.5 сек | Замер интервала между нажатием кнопки и первым импульсом |
| Температура корпуса | < 65°C (после 30 мин работы) | Пирометр или термопара |
Финишным этапом станет тест-драйв продолжительностью 20-30 минут для выявления сбоев при вибрации, перепадах оборотов двигателя или переключении передач. Любое несоответствие ГОСТ Р 50574-2021 требует немедленной коррекции монтажа или замены оборудования.
Внесение изменений в регистрационные документы
Установка проблесковых маячков, кроме исключений для спецтранспорта, требует обязательного внесения изменений в регистрационные документы транспортного средства. Без этого эксплуатация автомобиля с маячками считается нарушением, влекущим административную ответственность.
Процедура регламентируется Приказом МВД России № 399 и включает предварительное согласование с ГИБДД. Изменения касаются раздела "Особые отметки" свидетельства о регистрации ТС (СТС), где указывается тип и цвет маячка.
Порядок внесения изменений
Обязательные этапы:
- Получение разрешения ГИБДД на установку (для синих, красных, оранжевых маячков – на основании служебной необходимости).
- Монтаж оборудования в сертифицированном сервисе с оформлением декларации-заявления СТС.
- Прохождение технического осмотра с отметкой о соответствии маячков ГОСТ Р 50574-2022.
- Подача в регистрационное подразделение ГИБДД пакета документов:
- Заявление о внесении изменений
- Паспорт ТС (ПТС)
- Действующее СТС
- Справка-счет от сервиса
- Диагностическая карта ТО
- Разрешение ГИБДД (при необходимости)
- Получение обновленного СТС с отметкой о наличии спецсигнала.
Важно: Для желтых или оранжевых маячков на ТС коммунальных служб, эвакуаторах или транспортёрах опасных грузов разрешение не требуется, но отметка в СТС обязательна. Самовольная установка любых маячков без последующего оформления влечет штраф по ст. 12.4 КоАП РФ с конфискацией оборудования.
Технический осмотр транспорта с проблесковыми маячками
Технический осмотр транспортных средств, оборудованных проблесковыми маячками, проводится с повышенными требованиями к исправности как базовых систем автомобиля, так и специального светосигнального оборудования. Наличие маячков обязывает владельцев проходить проверку строго в установленные сроки без исключений, независимо от категории ТС или его эксплуатационного назначения.
Контролю подлежат не только соответствие маячков нормам ПДД по цвету и размещению, но и корректность их подключения к бортовой сети, отсутствие механических повреждений рассеивателей, а также работоспособность всех предусмотренных режимов работы. Особое внимание уделяется документальному подтверждению законности установки спецсигналов для исключения нарушений при эксплуатации.
Ключевые аспекты проверки
Во время техосмотра специалисты диагностируют:
- Соответствие цвета маячков: синие – оперативные службы, желтые/оранжевые – спецтехника, бело-лунные – инкассация.
- Надежность крепления: отсутствие вибраций корпуса при работе, защита от самопроизвольного демонтажа.
- Электробезопасность: изоляция проводки, наличие предохранителей, отсутствие КЗ в цепи.
Обязательные этапы осмотра маячков:
- Визуальная оценка целостности корпуса и светофильтров.
- Проверка срабатывания синхронизации (для парных устройств).
- Тестирование режимов: "постоянный свет", "мигание", "проблеск".
- Контроль автоматического отключения при активации штатного освещения (для желтых маячков).
| Цвет маячка | Дополнительные требования |
|---|---|
| Синий | Наличие сертификата эксплуатации для оперативного транспорта |
| Желтый/оранжевый | Угол обзора 360°, автономность от габаритных огней |
| Красный | Разрешение МВД для транспорта ГИБДД/скорой помощи |
При выявлении несанкционированной установки, несоответствия цвета нормам или неисправности световых приборов владельцу отказывают в выдаче диагностической карты до устранения нарушений. Повторная проверка осуществляется в полном объеме с обязательным контролем демонтированных узлов.
Ответственность за незаконную установку
Установка проблесковых маячков без законных оснований строго запрещена российским законодательством. Это нарушение относится к сфере обеспечения безопасности дорожного движения и влечёт за собой серьёзные административные последствия. Контроль за соблюдением правил осуществляют сотрудники ГИБДД.
Использование спецсигналов разрешено исключительно определённым категориям транспортных средств (оперативные службы, спецтранспорт). Даже владение автомобилем с незаконно установленным маячком, без его включения, является нарушением. Основная цель запрета – предотвращение имитации правомочных ТС и недопущение введения других участников движения в заблуждение.
Виды наказаний
Ответственность за незаконные действия с проблесковыми маячками установлена Кодексом Российской Федерации об административных правонарушениях (КоАП РФ):
- Статья 12.4 ч.2: Установка на ТС без разрешения устройств для подачи спецсигналов (световых или звуковых).
Наказание: Конфискация незаконно установленных устройств + Штраф:
- Для граждан: 5 000 рублей
- Для должностных лиц: 20 000 рублей
- Для юридических лиц: 500 000 рублей
- Статья 12.5 ч.3: Управление ТС, на котором установлены такие устройства без законного разрешения (даже если они выключены).
Наказание: Лишение права управления транспортными средствами на срок от 1 года до 1,5 лет + Конфискация устройств. - Статья 12.5 ч.4: Непосредственное использование (включение) незаконно установленных спецсигналов во время движения.
Наказание: Лишение права управления транспортными средствами на срок 1,5 - 2 года + Конфискация устройств.
Дополнительные последствия:
- Конфискация маячка: Незаконно установленное устройство подлежит обязательному изъятию сотрудником ГИБДД по результатам оформления правонарушения.
- Проблемы при техосмотре: Автомобиль с незаконно установленным маячком не пройдёт обязательный технический осмотр.
- Аннулирование регистрации: В случаях грубых или неоднократных нарушений возможна приостановка регистрации ТС до устранения неисправности (незаконного оборудования).
Важно понимать, что приобретение и установка проблесковых маячков любых цветов (синих, красных, жёлтых/оранжевых, белых) без соответствующего разрешения и вне рамок, установленных ПДД и законами РФ, является незаконной и влечёт описанные санкции.
Обслуживание и уход за проблесковыми устройствами
Регулярная проверка работоспособности маячков – обязательная процедура для сохранения их функциональности и безопасности. Перед каждым выездом убеждайтесь в исправности всех режимов работы (постоянный свет, мигание, стробоскоп), чистоте световых элементов и отсутствии механических повреждений корпуса. Особое внимание уделяйте герметичности соединений проводки и креплений.
Чистка оптических поверхностей производится мягкой безворсовой тканью с использованием специализированных средств для пластика или стекла. Запрещено применять абразивные составы, растворители или жесткие щетки, способные оставить царапины. При наличии защитных решеток их демонтируют для тщательной обработки внутренних поверхностей.
Ключевые правила технического обслуживания
- Контроль электрических соединений: Раз в 3 месяца проверяйте целостность изоляции проводов, надежность клемм и отсутствие коррозии на контактах.
- Диагностика блока управления: При сбоях режимов или снижении яркости протестируйте предохранители и напряжение на входе/выходе блока.
- Замена перегоревших элементов: Светодиодные модули меняются комплектно в сервисных центрах, галогенные лампы – самостоятельно с учетом маркировки цоколя.
| Тип неисправности | Возможная причина | Способ устранения |
|---|---|---|
| Прерывистое свечение | Окисление контактов, перегрев блока | Зачистка клемм, обеспечение вентиляции |
| Конденсат внутри корпуса | Нарушение герметичности уплотнителей | Замена резиновых прокладок, сушка модуля |
| Посторонние шумы при работе | Ослабление креплений, вибрация | Подтяжка болтов, установка демпфирующих прокладок |
Хранение съемных маячков осуществляется в сухом месте при температуре от -10°C до +40°C. Перед длительным простоем отсоедините клеммы питания, оптику защитите мягкими накладками. Для вращающихся моделей раз в год смазывайте оси механизма силиконовым составом.
Список источников
- Правила дорожного движения Российской Федерации (актуальная редакция)
- Кодекс Российской Федерации об административных правонарушениях (КоАП РФ)
- Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011)
- ГОСТ Р 50574-2002 "Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы"
- Официальные разъяснения МВД России и ГИБДД по применению спецсигналов
- Производственные нормативы ведущих изготовителей светосигнального оборудования
- Методические рекомендации по установке спецтехники на транспортные средства
- Специализированные автомобильные издания и тематические ресурсы
