Прогорел клапан - как определить и почему происходит

Статья обновлена: 18.08.2025

Прогорание клапана – критическая неисправность двигателя, напрямую влияющая на его мощность, стабильность работы и ресурс. Игнорирование проблемы ведет к дорогостоящему ремонту и риску полного выхода силового агрегата из строя.

Понимание характерных симптомов прогоревшего клапана и знание основных причин возникновения этой поломки позволяют своевременно диагностировать неисправность и принять меры для восстановления нормальной работы двигателя.

Основные визуальные симптомы прогоревшего клапана

После демонтажа головки блока цилиндров или непосредственно клапана, его состояние подлежит тщательному визуальному осмотру. Именно осмотр позволяет выявить характерные признаки теплового разрушения, указывающие на прогар.

Обнаружение одного или нескольких из следующих дефектов на поверхности клапана (чаще всего на тарелке и фасках) является прямым свидетельством его прогорания и объясняет возникшие проблемы с работой двигателя, такие как троение, потеря мощности и повышенный расход топлива.

Характерные визуальные признаки

При осмотре прогоревшего клапана обычно обнаруживаются:

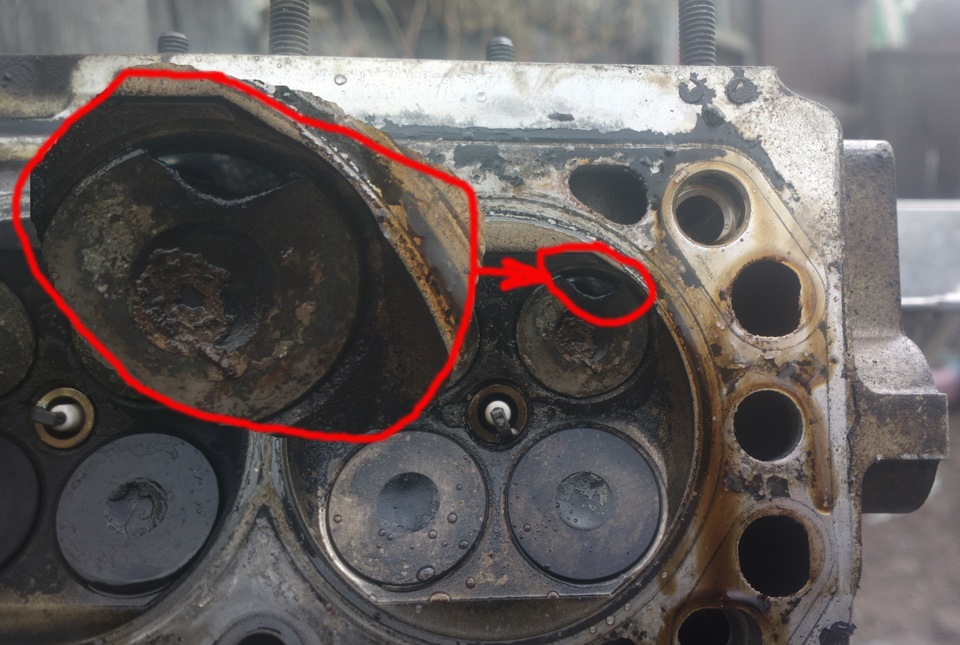

Локальный прогон (выгорание кромки): Наиболее типичный признак. На кромке тарелки клапана (чаще выпускного) визуально заметна выемка, выщерблина или явно отсутствует фрагмент металла. Размер может варьироваться от небольшой выемки до значительного разрушения края.
Трещины: Радиальные трещины, расходящиеся от края тарелки клапана к центру или стержню. Часто трещины сопутствуют прогару или являются его начальной стадией.
Сильная деформация (коробление) тарелки: Тарелка клапана теряет плоскую форму, становится выпуклой или вогнутой, заметно "ведет". Это результат перегрева и потери механической прочности.
Выраженный неравномерный нагар или эрозия: На рабочей поверхности тарелки (со стороны камеры сгорания) наблюдается сильный, часто слоистый, конусообразный или кратерный нагар, под которым может скрываться начало прогара. Иногда вместо нагара видна интенсивная эрозия (разъедание) поверхности.
Изменение цвета (синюшные пятна): На поверхности клапана, особенно в зоне тарелки и перехода к стержню, могут быть видны участки с синеватым или фиолетовым оттенком побежалости. Это явный признак сильного локального перегрева металла.
Видимые следы утечки на фаске: На рабочей фаске клапана (которая прилегает к седлу в головке блока) могут быть видны явные следы прорыва газов в виде темных "дорожек" или точек прогара, нарушающих герметичность прилегания.

Визуальный симптом	Что указывает на проблему
Выемка/выщерблина на кромке тарелки	Прямое разрушение металла из-за перегрева и воздействия горячих газов.
Трещины на тарелке	Начало разрушения или результат термических напряжений.
Коробление (искривление) тарелки	Потеря геометрии из-за перегрева, приводящая к негерметичности.
Конусный/кратерный нагар или эрозия	Следствие неправильного горения, перегрева клапана и разрушения поверхности.
Синюшные/фиолетовые пятна	Неопровержимое доказательство критического перегрева металла.
Следы прорыва газов на фаске	Нарушение герметичности клапанного узла именно в этом месте.

Обнаружение этих признаков при разборке двигателя требует обязательной замены поврежденного клапана, шлифовки или замены его седла в головке блока цилиндров, а также установки причины, вызвавшей перегрев, для предотвращения повторного прогорания.

Характерный звук при повреждении выпускного клапана

При прогаре выпускного клапана двигатель издает характерный резкий "стрекочущий" или "цокающий" звук, синхронизированный с оборотами. Он отчетливо прослушивается в области головки блока цилиндров со стороны выпускного коллектора, особенно на холостом ходу или при плавном нажатии на педаль газа. Звук усиливается под нагрузкой и напоминает удар металла о металл.

Шум возникает из-за прорыва раскаленных газов через дефект в тарелке клапана или по его краю. Газы с огромной скоростью и температурой просачиваются в выпускной канал, создавая высокочастотную детонационную волну. Одновременно нарушается герметичность камеры сгорания, что приводит к падению компрессии в проблемном цилиндре и хаотичным микровзрывам несгоревшей топливной смеси.

Отличительные особенности звука

Локализация: Четко слышен через отверстие маслозаливной горловины или при прослушивании выпускного коллектора стетоскопом.
Реакция на нагрузку: Громкость резко возрастает при резком увеличении оборотов и снижается при сбросе газа.
Тембр: Отличается от стука шатунных вкладышей (более глухой) или поршневых пальцев (металлический звон).

Состояние клапана	Характер звука	Проверочное действие
Небольшая прогарка кромки	Прерывистое "цоканье" на холостом ходу	Кратковременное перекрытие дросселя
Сквозная эрозия тарелки	Постоянный громкий "треск", вибрация выпускной системы	Замер компрессии в цилиндрах

Плавающие обороты двигателя как признак проблемы

Проблема с прогоревшим клапаном часто проявляется через нестабильную работу мотора на холостом ходу. Обороты самопроизвольно изменяются в диапазоне 500–1500 об/мин, стрелка тахометра дергается, а в салоне ощущается вибрация. Это происходит из-за нарушения герметичности камеры сгорания – прогоревший клапан пропускает газы, смесь обедняется, и ЭБУ пытается компенсировать дисбаланс.

Двигатель "задыхается" при потере компрессии в одном цилиндре, что провоцирует хаотичные скачки оборотов. Особенно ярко симптом проявляется после прогрева, когда металл расширяется и зазоры увеличиваются. Параллельно могут наблюдаться пропуски зажигания, хлопки во впуск/выпуск и рост расхода топлива.

Характерные особенности плавающих оборотов при прогорании клапана

Неустойчивость на холостом ходу: мотор глохнет при сбросе газа или резко раскручивается без нажатия педали.
Зависимость от температуры: проблема усиливается при нагреве до рабочих значений.
Эффект "просадки": при включении фар или кондиционера обороты падают ниже нормы с последующим резким скачком.

Диагностические шаги при подозрении на прогоревший клапан

Замер компрессии в холодном и горячем состоянии (разница в проблемном цилиндре превышает 15%).
Проверка герметичности цилиндра через отверстие свечи пневмотестером.
Анализ показаний датчика кислорода и лямбда-зонда на предмет обеднения смеси.

Сопутствующие признаки	Причина связи с клапаном
Белый или серый выхлоп	Прорыв газов в систему охлаждения
Стук в голове блока	Деформация клапана и разрушение седла
Падение мощности	Потеря компрессии в цилиндре

Падение мощности и разгонной динамики

Нарушение герметичности камеры сгорания из-за прогоревшего клапана приводит к утечке компрессии на такте сжатия. Снижение давления в цилиндре уменьшает эффективность преобразования энергии топлива в механическую работу. Двигатель теряет тягу, особенно заметную при резком нажатии педали акселератора или движении под нагрузкой.

Потеря мощности сопровождается замедленным набором оборотов коленчатого вала. Автомобиль демонстрирует вялую реакцию на газ, требует более длительного разгона для достижения привычных скоростей. При попытке резко ускориться возможны кратковременные провалы и рывки из-за нарушения цикличности работы поврежденного цилиндра.

Механизм возникновения проблемы

Утечка топливно-воздушной смеси: через дефект клапана часть заряда выходит во впускной/выпускной тракт до воспламенения
Снижение эффективного давления: недостаточное сжатие смеси уменьшает силу рабочего хода поршня
Дисбаланс цилиндров: поврежденная камера сгорания не обеспечивает расчетного вклада в общую мощность
Нарушение газораспределения: деформация тарелки клапана искажает фазы открытия/закрытия

Симптом	Физическая причина
Затрудненный разгон	Потеря 20-25% мощности в поврежденном цилиндре
Провалы при резком открытии дросселя	Неполное сгорание обедненной смеси из-за утечек
Снижение максимальной скорости	Недостаточное давление на рабочих режимах

Особенно выражено падение динамики проявляется на низких и средних оборотах, где эффективное наполнение цилиндров критично для создания крутящего момента. При этом холостые обороты могут сохранять стабильность, маскируя серьезность неисправности.

Усиленная вибрация на холостом ходу

Прогоревший клапан нарушает герметичность камеры сгорания, что приводит к пропускам воспламенения в одном из цилиндров. Двигатель начинает работать неравномерно из-за дисбаланса в создании крутящего момента. На холостом ходу этот эффект проявляется особенно сильно, так как электронный блок управления не успевает стабилизировать обороты при частых пропусках зажигания.

Вибрация ощущается не только на руле и педалях, но и передается на кузов автомобиля, вызывая дребезжание пластиковых элементов салона. Интенсивность тряски напрямую зависит от степени повреждения клапана – при полном разрушении тарелки вибрация становится резкой и пульсирующей, сопровождаясь характерным подпрыгиванием силового агрегата на подушках крепления.

Сопутствующие симптомы

Плавание оборотов холостого хода
Хлопки во впускном коллекторе или выхлопной системе
Заметное снижение мощности двигателя
Увеличение расхода топлива

Запах гари из выхлопной трубы

Запах гари из выхлопной трубы часто указывает на прогоревший клапан. Это происходит из-за нарушения герметичности камеры сгорания, когда масло просачивается через повреждённый клапан и сгорает вместе с топливом.

Горение масла в цилиндре создаёт характерный едкий запах, который явно ощущается в выхлопных газах. Данный симптом обычно сопровождается сизым дымом и усиливается при резком нажатии на педаль газа.

Связь с прогоревшим клапаном

Нарушение уплотнения: Прогар создаёт зазор между клапаном и седлом, через который масло проникает в камеру сгорания из системы смазки.
Температурное воздействие: Неполное сгорание топлива из-за дефекта клапана повышает температуру в цилиндре, провоцируя горение масляной плёнки.
Характер запаха: Отличается от запаха горелого сцепления или перегретых тормозов – имеет выраженный маслянисто-едкий оттенок.

Сопутствующие признаки	Причина
Сизый выхлопной дым	Сгорание моторного масла в цилиндре
Падение мощности двигателя	Утечка компрессии через дефектный клапан
Хлопки во впускном коллекторе	Прорыв газов при такте сжатия

Белый или серый дым в выхлопных газах

Появление густого белого или серого дыма из выхлопной трубы часто указывает на попадание охлаждающей жидкости в камеры сгорания. Это происходит из-за нарушения герметичности между цилиндром и системой охлаждения, вызванного повреждением прокладки ГБЦ или трещинами в головке блока или блоке цилиндров. Антифриз, сгорая вместе с топливом, образует характерный пар, который не рассеивается сразу и имеет устойчивый характер даже на прогретом двигателе.

Отличить такой дым от обычного водяного пара (который возможен в холодную погоду) помогает проверка: пар быстро исчезает в воздухе, а дым от антифриза сохраняется дольше, оставляет белый налет на свечах зажигания и вызывает повышение уровня масла (из-за эмульсии). Дополнительными признаками служит постоянное уменьшение объема охлаждающей жидкости в расширительном бачке без видимых подтеков и масляная эмульсия на маслозаливной крышке.

Связь с прогоревшим клапаном

Прогорание клапана прямо влияет на появление бело-серого дыма через два механизма:

Локальный перегрев деформированной тарелки клапана вызывает коробление головки блока в зоне седла, нарушая прилегание прокладки ГБЦ.
Прогоревшая кромка клапана создает канал для проникновения охлаждающей жидкости из рубашки ГБЦ прямо в цилиндр через неплотности.

Сопутствующие симптомы прогоревшего клапана	Последствия для системы охлаждения
Хлопки во впускном/выпускном коллекторе	Прорыв газов в антифриз, пузыри в расширительном бачке
Падение компрессии в одном цилиндре	Закипание ОЖ даже при исправном термостате
Неустойчивая работа на холостом ходу	Резкий запах выхлопа (сладковатый от тосола, едкий от этиленгликоля)

Для точной диагностики необходимо провести:

Замер компрессии в цилиндрах (падение в одном из них).
Проверку давления в системе охлаждения (повышение при запуске двигателя).
Анализ газов в расширительном бачке (выявление продуктов сгорания).

Хлопки в выпускном коллекторе

Хлопки или выстрелы в выпускной системе возникают при воспламенении топливной смеси за пределами камеры сгорания. При прогорании клапана нарушается герметичность цилиндра, что приводит к проникновению несгоревшего топлива в выпускной тракт. В момент открытия выпускных клапанов других цилиндров или при контакте с раскалёнными элементами коллектора это топливо детонирует, создавая резкие хлопки.

Основная причина явления – неполное сгорание топливовоздушной смеси из-за утечки компрессии через повреждённый клапан. Прогоревший клапан пропускает газы на такте сжатия, снижая давление в цилиндре и нарушая процесс горения. Остатки смеси, выталкиваемые в выпускную систему, взрывообразно сгорают при контакте с кислородом и высокими температурами.

Ключевые факторы и признаки

Сопутствующие симптомы при прогоревшем клапане:

Неустойчивая работа на холостом ходу
Падение мощности и "троение" двигателя
Хлопки, сопровождающиеся видимыми языками пламени из выхлопной трубы

Причина хлопков	Механизм возникновения
Утечка компрессии	Негерметичный клапан снижает давление в цилиндре, препятствуя полноценному сгоранию
Накопление топлива в коллекторе	Пары бензина скапливаются в выпускном тракте, формируя взрывоопасную смесь
Температурный контакт	Раскалённые стенки выпускного коллектора или остатки искры от соседнего цилиндра провоцируют детонацию

Важно: хлопки усугубляют нагрузку на выпускную систему – возможны повреждения гофры глушителя, сенсора кислорода или катализатора. Для диагностики требуется проверка компрессии и герметичности клапанов.

Неравномерная работа цилиндров

Прогоревший клапан вызывает нарушение герметичности камеры сгорания в одном из цилиндров. Это приводит к резкому падению компрессии в повреждённом цилиндре и его нестабильной работе.

Двигатель начинает троить – появляются вибрации, пропуски зажигания и характерное подёргивание на холостом ходу. Мощность силового агрегата заметно снижается, особенно при нагрузках, а из выхлопной трубы может доноситься стреляющий звук из-за догорания топлива в выпускном тракте.

Основные признаки

Потеря тяги – двигатель не развивает полную мощность, разгон вялый
Плавание оборотов – холостой ход нестабилен (стрелка тахометра скачет)
Хлопки во впуск/выпуск – при перегазовках слышны резкие хлопки
Чёрный дым из выхлопа – следствие неполного сгорания топлива

Причины неисправности

Перегрев клапана из-за неправильной регулировки теплового зазора
Износ направляющих втулок, приводящий к перекосу тарелки клапана
Некорректная работа форсунок (перелив топлива в цилиндр)
Проблемы с системой охлаждения ГБЦ (локальные перегревы)

Диагностический признак	Способ проверки
Разница компрессии	Замер показателей во всех цилиндрах (в проблемном будет на 30-50% ниже)
Пропуски воспламенения	Сканер OBD-II покажет ошибки типа P030X (где X – номер цилиндра)

Важно: длительная эксплуатация с прогоревшим клапаном вызывает прогар седла клапана и разрушение поршня. Требует немедленного ремонта с заменой клапанов и притиркой сёдел.

Снижение компрессии в повреждённом цилиндре

Прогоревший клапан теряет герметичность, создавая зазор между седлом и тарелкой. В такте сжатия газы свободно просачиваются через этот дефект в выпускной или впускной коллектор, препятствуя созданию нормального давления.

Величина падения компрессии напрямую зависит от площади прогара. Критическое снижение (на 25-50% относительно других цилиндров) нарушает баланс работы двигателя, провоцируя вибрации и потерю мощности.

Последствия и диагностика

Недостаточное давление проявляется характерными симптомами:

Неустойчивая работа на холостом ходу – двигатель «троит» из-за пропусков зажигания в неисправном цилиндре.
Хлопки во впуск/выпуск – несгоревшая топливная смесь детонирует в коллекторах при открытии клапанов.
Заметное падение мощности – особенно ощутимое при нагрузке или разгоне.

Для подтверждения проводят замеры компрессии:

Прогрейте двигатель до рабочей температуры.
Отключите топливный насос и зажигание.
Выкрутите все свечи зажигания.
Плотно установите компрессометр в свечное отверстие проблемного цилиндра.
Проворачивайте коленвал стартером до остановки роста показаний на приборе.

Показатель компрессометра	Интерпретация
Значение ниже нормы на 5-7 атм	Вероятен незначительный прогар клапана
Давление менее 5 атм	Сильное повреждение клапана или поршневых колец
Разница >3 атм между цилиндрами	Требуется углубленная диагностика ГРМ

Важно: Для точной идентификации дефекта после замера залейте 5-7 мл моторного масла в цилиндр и повторите замер. Если показатели не изменились – проблема в клапанах. Рост компрессии укажет на износ поршневой группы.

Троение двигателя при разгоне

При разгоне автомобиля троение проявляется как резкая потеря мощности, рывки и вибрации, сопровождаемые глухими "выстрелами" в выхлопной системе. Двигатель начинает работать неравномерно, особенно под нагрузкой, а на приборной панели может загореться индикатор Check Engine с ошибками пропусков зажигания (P0301-P0304).

Прогоревший клапан является критической причиной этого явления: нарушается герметичность камеры сгорания, топливно-воздушная смесь не воспламеняется в нужный момент. При разгоне нагрузка на цилиндры резко возрастает, что усугубляет утечку компрессии через поврежденный клапан и усиливает дисбаланс работы двигателя.

Признаки и причины неисправности

Характерные симптомы прогоревшего клапана:

Вибрация руля и кузова при нажатии на педаль газа
Хлопки во впускном коллекторе или глушителе в момент ускорения
Снижение мощности, особенно заметное на низких оборотах
Постоянный пропуск воспламенения в одном цилиндре (подтверждается диагностикой)

Основные причины прогара:

Перегрев клапана из-за неправильной регулировки теплового зазора
Износ направляющих втулок, вызывающий перекос и неравномерный прижиг
Некачественное топливо с низким октановым числом (детонация)
Проблемы с охлаждением ГБЦ (забитые каналы, неисправный термостат)
Естественный износ при пробеге свыше 150-200 тыс. км

Диагностический признак	Прогоревший клапан	Альтернативные причины троения
Компрессия в цилиндре	Ниже 6-7 бар	В норме (10-14 бар)
Поведение на холостом ходу	Неустойчивая работа	Может быть стабильным
Эффект от замены свечи/катушки	Отсутствует	Проблема устраняется

Для точного подтверждения необходима проверка компрессии и тест на утечку воздуха. При обнаружении критической потери давления в одном цилиндре требуется демонтаж ГБЦ и замена дефектного клапана с притиркой седла.

Проверка клапанов сжатым воздухом

Для точного определения прогара клапана без разборки двигателя применяется метод проверки сжатым воздухом. Этот способ требует доступа к свечным отверстиям и наличия компрессора со специальным переходником, оснащенным манометром и клапаном подачи.

Диагностика проводится на прогретом двигателе при снятой крышке клапанов для визуального контроля зазоров. Поршень цилиндра, который проверяется, устанавливается в верхнюю мертвую точку (ВМТ) такта сжатия, чтобы оба клапана были закрыты.

Порядок выполнения проверки

Выверните свечу зажигания в тестируемом цилиндре.
Установите адаптер подачи воздуха в свечное отверстие.
Подайте сжатый воздух под давлением 6-8 атм в цилиндр.
Прослушайте характерные звуки утечки:
- Шипение из впускного коллектора – прогар впускного клапана
- Шипение из выпускного патрубка – прогар выпускного клапана
- Шум через маслозаливную горловину – повреждение поршневых колец
- Пузыри в расширительном бачке – пробой прокладки ГБЦ

Важно удерживать поршень в ВМТ стопорным устройством или включенной передачей, чтобы коленчатый вал не провернулся под давлением воздуха. Отсутствие явных утечек при наличии низкой компрессии указывает на проблемы с кольцами.

Диагностика с помощью эндоскопа

Эндоскопическая диагностика позволяет визуально оценить состояние клапанов и камер сгорания без демонтажа головки блока цилиндров. Через свечные отверстия или отверстия форсунок в цилиндр вводится гибкий зонд с миниатюрной камерой, передающий изображение на экран. Это даёт возможность осмотреть рабочую поверхность тарелки клапана, его кромку и фаску седла.

Метод особенно эффективен для выявления локальных дефектов, недоступных при стандартной компрессометрии. Эндоскоп фиксирует микротрещины, коробление металла и прогар кромки клапана, которые часто не влияют на общую компрессию. Одновременно проверяется состояние стенок цилиндров и поршней, исключая сопутствующие повреждения.

Ключевые признаки прогоревшего клапана при эндоскопии

Характерные визуальные маркеры неисправности:

Оплавление кромки тарелки – неровные, "рваные" края с изменением геометрии.
Локальный прогар – сквозное отверстие или выраженное истончение металла в центре или по краю тарелки.
Темные пятна коксования вокруг седла клапана из-за утечки раскалённых газов.
Радужные побежалости на поверхности – следы перегрева и термического разрушения.

Для точной интерпретации результатов важно:

Очистить камеру сгорания от нагара перед осмотром.
Проверять клапан в ВМТ такта сжатия для плотного прилегания к седлу.
Использовать эндоскоп с боковым обзором и регулируемым светом.

Сравнение методов диагностики	Эндоскопия	Замер компрессии
Точность выявления прогара	Прямая визуализация дефекта	Косвенное определение по потере давления
Локализация проблемы	Точно идентифицирует повреждённый клапан	Указывает только на проблемный цилиндр
Дополнительные данные	Состояние седла, поршня, стенок цилиндра	Только общая герметичность камеры сгорания

Ограничением метода является невозможность оценки прилегания клапана к седлу в динамике. Для полной диагностики комбинируют эндоскопию с пневмотестом на сжатие.

Перегрев двигателя как ключевая причина прогаров

Экстремально высокие температуры в камере сгорания при перегреве двигателя вызывают критическое размягчение материала клапанов. Металл теряет структурную прочность, становится пластичным и неспособен выдерживать ударные нагрузки от тарелки седла при закрытии. Особенно уязвимы выпускные клапаны, постоянно контактирующие с раскалёнными выхлопными газами.

Локальный перегрев отдельных клапанов возникает при нарушении теплопередачи. Нагар на рабочей поверхности тарелки или деформация стержня создают эффект "термоизоляции", препятствуя отводу тепла в головку блока через направляющую втулку. Это провоцирует образование горячих пятен с последующим оплавлением кромки.

Механизмы разрушения при перегреве

Термическая усталость: Циклические температурные расширения в условиях перегрева приводят к образованию микротрещин по кромке тарелки. Постепенное разрастание трещин завершается отколом фрагмента металла.

Окисление и эрозия: Разрушение защитного оксидного слоя на поверхности клапана агрессивными продуктами сгорания. Ускоренное выгорание легирующих элементов (особенно в выпускных клапанах) резко снижает жаропрочность.

Дефицит охлаждающей жидкости из-за утечек или неисправности помпы
Закоксовывание водяных рубашек ГБЦ (нарушение циркуляции антифриза)
Некорректное зажигание (раннее зажигание, детонация)
Бедная топливная смесь (недостаточное охлаждение впускным зарядом)
Забитый катализатор (рост противодавления и температуры выпуска)

Температурный порог	Выше 850°C для выпускных клапанов
Скорость деформации	Прогар происходит за 15-40 минут работы в режиме перегрева
Критичный симптом	Потеря компрессии в цилиндре с характерным "чиханием" на впуске

Важно: Даже кратковременный перегрев свыше красной зоны на приборной панели создаёт необратимые изменения в структуре клапанного металла, многократно повышая риск последующего прогара.

Неправильная регулировка теплового зазора

Некорректная установка теплового зазора клапанов напрямую влияет на герметичность камеры сгорания и температурный режим деталей ГРМ. При уменьшенном зазоре клапан не полностью закрывается, что нарушает фазы газораспределения и снижает компрессию.

Увеличенный зазор вызывает ударные нагрузки на тарелку клапана и седло, провоцируя локальный перегрев и деформацию кромок. В обоих случаях нарушается теплоотвод от клапана через седелко, что многократно ускоряет прогар.

Основные последствия ошибок регулировки

При заниженном зазоре:
- Постоянный контакт толкателя с кулачком распредвала
- Неполное закрытие клапана на такте сжатия/рабочего хода
- Утечка раскаленных газов через щель
При завышенном зазоре:
- Ударная деформация тарелки при открытии
- Вибрация клапана в направляющей втулке
- Образование задиров на фасках седла

Тип ошибки	Критический симптом	Скорость разрушения
Малый зазор	Потеря мощности, хлопки во впуске	Прогар за 500-1000 км
Большой зазор	Стуки в ГРМ на холодную	Разрушение за 2000-3000 км

Регулярная проверка зазора с периодичностью, указанной производителем (каждые 15-30 тыс. км), и использование калиброванных щупов - обязательные условия предотвращения аварийных отказов. Особое внимание требуется при замене компонентов ГРМ или после перегрева двигателя.

Износ направляющих втулок клапанов

Направляющие втулки клапанов обеспечивают точное движение стержня клапана, минимизируя боковые нагрузки и поддерживая герметичность камеры сгорания. Их износ нарушает геометрию работы клапанного механизма, провоцируя утечки масла, нарушение теплового режима и ускоренную деградацию сопряженных деталей.

Эксплуатационный ресурс втулок сокращают агрессивные факторы: естественное трение стержня клапана, вибрации, перегрев ГБЦ, абразивные частицы в масле или недостаточная смазка. Критический износ возникает при пробегах свыше 150-200 тыс. км, но низкое качество материалов или нарушение техобслуживания ускоряют процесс.

Признаки и последствия износа

Характерные симптомы изношенных направляющих:

Повышенный расход масла (до 1 л на 1000 км) из-за просачивания через зазоры втулок.
Густой сизый дым из выхлопа при перегазовках, особенно после холостого хода.
Хлопки во впускном/выпускном коллекторах и неустойчивая работа на холостом ходу.
Стуки в зоне клапанной крышки при прогреве двигателя (зазор стержня во втулке превышает 0.2-0.4 мм).

Без своевременного ремонта возникают вторичные неисправности:

Зависание клапанов из-за коксования масла в увеличенных зазорах.
Прогар тарелки клапана от локального перегрева.
Деформация стержней клапанов и разрушение сальников.
Задиры на зеркале цилиндров от избытка масла в камере сгорания.

Диагностический метод	Критерий износа
Замер люфта клапана индикатором	Биение стержня > 0.8-1.0 мм
Вакуум-тест на впуске	Стрелка вакуумметра хаотично колеблется
Компрессиометр	Резкое падение компрессии в одном цилиндре

Для замены втулок требуется снятие ГБЦ и обязательная расточка посадочных мест с последующей запрессовкой. Игнорирование износа гарантированно приводит к прогарам клапанов и капитальному ремонту двигателя.

Некачественное топливо и детонация

Низкое октановое число или химические примеси в горючем нарушают нормальный процесс сгорания топливно-воздушной смеси. Это провоцирует самопроизвольное взрывное воспламенение (детонацию) до момента искрообразования, когда поршень еще не достиг верхней мертвой точки. Ударные волны многократно усиливают нагрузку на детали цилиндропоршневой группы.

Локальные температуры в очагах детонации превышают 2000°C, вызывая термический перегруз клапанов. Выпускные клапаны, постоянно контактирующие с раскаленными газами, теряют прочность металла. Микротрещины на рабочей фаске разрастаются, приводя к эрозии и прогару тарелки клапана, особенно по тонкому краю.

Ключевые последствия детонации для клапанов

Фактор воздействия	Результат повреждения
Ударные волны	Деформация стержня клапана, разрушение напыления
Термический шок	Оплавление кромки тарелки, изменение геометрии
Коррозионная эрозия	Истончение металла в зоне седла клапана

Диагностические признаки: металлический стук "под нагрузкой", вибрация при ускорении, падение мощности. После прогара появляются пропуски зажигания, хлопки во впускном коллекторе, сизый выхлоп и рост расхода топлива. Обязательна проверка компрессии для выявления проблемного цилиндра.

Залегание маслосъемных колпачков

Залегание маслосъемных колпачков происходит при потере эластичности резиновых элементов, что приводит к их деформации и неплотному прилеганию к направляющим втулкам клапанов. Это нарушает герметичность системы смазки и вызывает проникновение масла в камеру сгорания.

Характерными признаками проблемы являются: сизый или синеватый дым из выхлопной трубы при запуске двигателя, повышенный расход масла без видимых подтеков, образование нагара на свечах зажигания и клапанах. При длительной эксплуатации масло накапливается в камере сгорания, снижая компрессию и провоцируя детонацию.

Основные причины неисправности

Термоусталость резины – разрушение материала под воздействием высоких температур (особенно при перегреве двигателя)
Некорректная работа системы вентиляции картера – избыточное давление вытесняет масло в зону клапанов
Использование некачественного масла – образование отложений, закоксовывающих колпачки
Естественный износ – старение резиновых уплотнений после 80 000–150 000 км пробега
Неправильная установка – механические повреждения при замене

Последствия залегания колпачков напрямую связаны с прогоранием клапанов: масляный нагар на седлах клапанов нарушает теплоотвод и герметичность прилегания, создавая локальные перегревы. Особенно критично это для выпускных клапанов, работающих в экстремальных температурных условиях.

Симптом	Механизм воздействия на клапан
Образование лаковых отложений	Нарушает прилегание тарелки клапана к седлу
Коксование масла в зазорах	Препятствует нормальному вращению клапана
Уменьшение теплового зазора	Вызывает неплотное закрытие и прогар кромки

Для диагностики используют метод вакуумного теста: резкое падение разрежения во впускном коллекторе при перегазовках указывает на износ колпачков. Окончательно проблему устраняют только заменой деталей с обязательной очисткой клапанных гнезд от нагара.

Скопление нагара на тарелке клапана

Образование слоя нагара на рабочей поверхности (тарелке) клапана и его седла – распространенная проблема, напрямую влияющая на герметичность клапанного узла и способная привести к прогару. Этот нагар представляет собой твердые углеродистые отложения, формирующиеся в результате неполного сгорания топливно-масляной смеси.

Отложения накапливаются постепенно, нарушая идеальную геометрию прилегания тарелки клапана к седлу. Даже тонкий слой нагара создает микрощели, через которые прорываются раскаленные газы из камеры сгорания во время такта сжатия и рабочего хода.

Основные причины образования нагара

Ключевыми факторами, способствующими интенсивному нагарообразованию на клапанах, являются:

Износ цилиндропоршневой группы (ЦПГ): Повышенный расход масла из-за износа поршневых колец, маслосъемных колпачков или направляющих втулок клапанов приводит к попаданию избыточного масла в камеру сгорания. Масло не сгорает полностью, образуя сажу и нагар.
Некорректная работа системы зажигания: Позднее зажигание, пропуски воспламенения, неисправные свечи зажигания или катушки приводят к неполному сгоранию топливной смеси. Несгоревшие остатки топлива осаждаются на горячих деталях, включая клапаны.
Низкое качество топлива и масла: Применение топлива с высоким содержанием смол, тяжелых фракций или присадок низкого качества, а также использование неподходящего или старого моторного масла способствует усиленному образованию отложений.
Длительная работа на холостом ходу и низких оборотах: В этих режимах температура в камере сгорания может быть недостаточно высокой для полного сгорания топлива и масляных паров, что провоцирует нагарообразование.
Нарушение теплового зазора клапанов: Слишком маленький зазор не позволяет клапану полностью закрыться, нарушая герметичность и способствуя проникновению горячих газов и продуктов недожога к поверхности тарелки и седла.
Проблемы с системой впрыска (форсунками): "Льющие" или загрязненные форсунки распыляют топливо неравномерно или слишком крупными каплями, что ухудшает смесеобразование и ведет к неполному сгоранию.

Последствия и связь с прогаром

Скопление нагара на тарелке клапана вызывает цепь негативных последствий:

Последствие	Описание	Риск прогорания
Нарушение герметичности	Нагар мешает плотному прилеганию тарелки к седлу, создавая щели.	Высокий
Прогар уплотнительной фаски	Раскаленные газы, прорывающиеся через щель, локально перегревают кромку тарелки клапана.	Очень высокий
Ухудшение теплоотвода	Нагар выступает как теплоизолятор, препятствуя эффективному охлаждению клапана через седло.	Высокий
Зависание клапана	Толстый слой нагара может физически мешать полному закрытию клапана.	Высокий
Абразивный износ	Твердые частицы нагара царапают поверхности тарелки и седла при работе клапана.	Средний (косвенно способствует ухудшению герметичности)

Таким образом, скопление нагара является ключевым фактором риска прогорания клапана. Оно напрямую нарушает герметичность, провоцирует локальный перегрев наиболее нагруженной кромки тарелки и препятствует ее нормальному охлаждению, создавая условия для разрушения металла.

Механический износ седла клапана

Седло клапана – критически важный элемент, обеспечивающий герметичное прилегание тарелки клапана к головке блока цилиндров. Его износ нарушает геометрию посадочной поверхности, создавая микроскопические зазоры между клапаном и седлом даже в закрытом состоянии.

Потеря герметичности в зоне контакта приводит к прорыву раскаленных газов из камеры сгорания в выпускной или впускной тракт. Это вызывает локальный перегрев кромок клапана и седла, ускоряя эрозию металла и дальнейшую деформацию рабочих поверхностей.

Основные причины износа

Абразивное воздействие – попадание твердых частиц (пыль, нагар, металлическая стружка) между клапаном и седлом во время работы.
Усталостные деформации – многократные ударные нагрузки при закрытии клапана, особенно при увеличенных тепловых зазорах.
Коррозия и кавитация – химическое разрушение поверхности топливными присадками или охлаждающей жидкостью при нарушении герметичности прокладки ГБЦ.
Перегрев двигателя – снижение прочности материала седла при критических температурах, ведущее к ускоренной деформации.
Некачественный ремонт – использование седел из мягких сплавов или неправильная обработка при фрезеровке/притирке.

Характерные признаки износа:

Прогрессирующее снижение компрессии в цилиндре
Хлопки во впускном/выпускном коллекторе на холостом ходу
Заметное падение мощности и тяги двигателя
Неустойчивая работа на низких оборотах с тенденцией к остановке
Усиление дымления выхлопа (серый или черный оттенок)

Стадия износа	Последствия
Начальная	Потеря герметичности при холодном запуске, пропуски зажигания
Прогрессирующая	Постоянное падение компрессии, троение двигателя, перегрев клапана
Критическая	Образование задиров на фасках, полное разрушение прилегающих поверхностей, прогар клапана

Последствия перекоса клапана в гнезде

Перекос клапана относительно седла гнезда приводит к критически неравномерному распределению тепловой и механической нагрузки по окружности тарелки клапана и рабочей фаске седла. Наиболее нагруженный участок контактирует с меньшей площадью, что вызывает локальный перегрев до температур, значительно превышающих расчетные.

Этот перегрев является основной причиной прогорания клапана. Металл в зоне максимального контакта и температуры начинает буквально выгорать и эрозировать, образуя сначала микротрещины, а затем и сквозную прогарную канавку или отверстие на кромке тарелки клапана. Параллельно происходит интенсивный износ (эрозия) седла клапана в месте наибольшего давления и трения, нарушая его геометрию.

Основные негативные последствия

Прогар клапана: Формирование канавки или отверстия в тарелке клапана из-за локального перегрева и выгорания металла.
Разрушение седла клапана: Интенсивная эрозия и выкрашивание материала седла в зоне максимального контакта и давления.
Потеря компрессии: Образовавшийся прогар или нарушенная геометрия прилегания создают постоянный канал утечки газов из камеры сгорания в выпускной (для выпускного клапана) или впускной (для впускного клапана) тракт.
Снижение мощности двигателя: Утечка газов напрямую снижает эффективность рабочего такта.
Перегрев клапана и седла: Нарушение нормального теплоотвода через седло усугубляет термическую нагрузку, ускоряя разрушение.
Вибрация и ударные нагрузки: Неравномерное прилегание и биение клапана создают вибрации, передающиеся на направляющую втулку и торец стержня клапана, ускоряя их износ.
Интенсивное нагарообразование: Нарушение герметичности способствует проникновению раскаленных газов и продуктов неполного сгорания в зазор между клапаном и седлом, приводя к быстрому нарастанию нагара, который еще больше ухудшает прилегание.
Повреждение поршня или ГБЦ: В крайних случаях, особенно при полном разрушении части тарелки клапана, возможно попадание обломков в камеру сгорания и механическое повреждение поршня или головки блока цилиндров.

Тип двигателя	Особо опасные последствия
Бензиновый	Прогар выпускного клапана - наиболее частая неисправность, приводящая к пропускам зажигания, троению, потере мощности.
Дизельный	Прогар впускного клапана критичен, так как нарушает процесс наполнения и образования топливно-воздушной смеси. Прогар выпускного ведет к падению компрессии и сложному запуску.

Важно помнить, что перекос клапана часто является не первопричиной, а следствием других неисправностей (износ направляющих втулок, деформация стержня клапана, закоксовывание, неправильная регулировка), которые и должны быть устранены при ремонте во избежание повторного прогорания.

Дефекты пружин клапанного механизма

Пружины клапанного механизма подвержены различным дефектам в процессе эксплуатации, которые могут привести к нарушению работы газораспределительного механизма и, как следствие, к прогару клапанов.

Выявление дефектов на ранней стадии позволяет предотвратить серьезные повреждения двигателя. Рассмотрим основные виды дефектов пружин и причины их возникновения.

Основные виды дефектов и их причины

Дефект	Причина
Поломка пружины	Усталость металла от циклических нагрузок, производственный брак, резонансные колебания
Потеря упругости (просадка)	Перегрев пружины, превышение рабочих нагрузок, естественное старение материала
Коррозия поверхности	Попадание охлаждающей жидкости или продуктов сгорания, повреждение защитного покрытия
Деформация витков	Неправильная установка, механические повреждения при обслуживании, перекос клапана

Последствия дефектов пружин проявляются в нарушении теплового зазора клапанов, их неплотном закрытии и ударных нагрузках на седла. Это провоцирует перегрев тарелки клапана и её последующий прогар.

Неисправности в системе охлаждения ГБЦ

Нарушение теплоотвода в зоне камер сгорания приводит к критическому перегреву выпускных клапанов. Металл раскаленной тарелки клапана теряет прочность, истончается и прогорает под давлением газов, образуя характерные кратеры по кромке.

Основными причинами неэффективного охлаждения ГБЦ являются засоры каналов рубашки охлаждения, неисправность термостата или помпы, а также разгерметизация системы. Эти проблемы провоцируют локальные кипящие зоны вокруг седел клапанов, что ускоряет термическую деформацию и эрозию металла.

Типичные причины перегрева ГБЦ

Засорение каналов - накипь, коррозия или деформация уменьшают сечение рубашки охлаждения
Дефекты термостата - заклинивание в закрытом положении блокирует циркуляцию через радиатор
Износ помпы - разрушение крыльчатки или подшипников снижает производительность
Воздушные пробки - образуют теплоизолирующие карманы в верхних точках ГБЦ
Разрушение прокладки - утечки антифриза и газовыделение в контур охлаждения

Косвенными признаками проблем служат белый пар из выхлопа, постоянное бульканье в расширительном бачке и масляная эмульсия на щупе. Для точной диагностики требуется замер температуры разных зон ГБЦ пирометром и проверка давления в системе охлаждения.

Симптом перегрева	Последствие для клапанов
Локальное кипение антифриза	Термическая деформация ножки клапана
Образование паровых пробок	Выкрашивание наплавленного слоя тарелки
Температура выхлопа >850°C	Окисление и эрозия кромок

Обрыв ремня ГРМ и встречный удар клапанов

При обрыве ремня ГРМ синхронизация вращения коленчатого и распределительного валов нарушается. Коленвал продолжает движение по инерции, тогда как распредвал останавливается, оставляя клапаны в фиксированном положении.

Поршни, продолжая поступательное движение, врезаются в открытые клапаны, не успевшие скрыться в головке блока цилиндров. Это вызывает пластическую деформацию стержней клапанов, разрушение направляющих втулок, повреждение поршней и шатунов.

Причины обрыва ремня ГРМ

Естественный износ – потеря эластичности и трещины резины
Попадание технических жидкостей (масло, антифриз) на поверхность ремня
Клиновой износ зубьев из-за несоосности шкивов
Заклинивание навесного оборудования (помпы, роликов, ТНВД)
Неправильная установка (перетяжка, смещение меток)

Последствия встречного удара

Поврежденный элемент	Тип дефекта
Клапаны	Искривление стержней, отрыв головок
Поршни	Прогары, разрушение перемычек, трещины юбок
Шатуны	Деформация, изгиб тела шатуна
Головка блока	Разрушение седел клапанов, трещины в камерах сгорания

Степень разрушения зависит от конструкции двигателя: в интерференционных моторах (где клапаны физически пересекают траекторию поршня) последствия катастрофичны. Ремонт требует замены клапанного механизма, шлифовки седел, установки новых поршневой группы и шатунов.

Для предотвращения необходимо строго соблюдать регламент замены ремня ГРМ (каждые 60-120 тыс. км), контролировать состояние роликов и помпы, исключать контакт с техническими жидкостями. Использование оригинальных комплектующих снижает риск преждевременного износа.

Ошибки при установке новых клапанов

Неправильный монтаж новых клапанов – частая причина их преждевременного прогорания даже при использовании качественных деталей. Ошибки на этом этапе сводят на нет все усилия по ремонту двигателя и ведут к повторному выходу из строя.

Критически важны точность соблюдения регламента и чистота работ. Пренебрежение технологией, применение неподходящего инструмента или спешка провоцируют необратимые повреждения компонентов газораспределительного механизма.

Распространённые монтажные ошибки

Нарушение чистоты – попадание абразивных частиц (стружки, нагара) на направляющие втулки или седла клапанов при сборке.
Некорректная притирка – недостаточная герметизация седла из-за пропуска этапа или использование грубого абразива, оставляющего глубокие риски.
Перетяжка креплений – деформация постелей распредвала или корпуса подшипников из-за превышения момента затяжки болтов головки блока цилиндров.
Неправильная регулировка тепловых зазоров – отсутствие необходимого люфта для компенсации расширения металла (для механических толкателей).

Ошибка	Последствие	Профилактика
Загрязнение масляных каналов	Масляное голодание, задир штока клапана	Продувка каналов сжатым воздухом после промывки
Повреждение маслосъёмных колпачков	Попадание масла в камеру сгорания, коксование	Использование специнструмента для монтажа, смазка штока
Неверная установка пружин	Поломка тарелки, зависание клапана, удар по поршню	Контроль ориентации (разная шагность витков у пружин)

Критично опасным является несоосность направляющей втулки и седла клапана. Перекос создаёт локальные напряжения, нарушает теплоотвод и гарантированно приводит к короблению тарелки или прогарам. Обязателен контроль геометрии посадочных мест после замены компонентов.

Качество металла в неоригинальных запчастях

Низкокачественные сплавы в дешёвых аналогах клапанов не выдерживают экстремальных температурных нагрузок камеры сгорания. Тонкостенные конструкции из регламентированных марок стали (например, X45CrSi93 или 21-4N) в оригинальных деталях заменяются на сплавы с пониженным содержанием никеля и хрома, что критично снижает жаропрочность.

Несоответствие металлургических процессов приводит к изменению кристаллической решётки материала при нагреве. Вместо равномерного расширения возникают внутренние напряжения, провоцирующие образование микротрещин и локальный перегрев, особенно в зоне тарелки клапана и штока.

Риски использования неоригинальных клапанов

Ускоренная деформация: размягчение металла при 600-800°C вызывает провисание кромки тарелки
Окалинообразование: окисление поверхности из-за нехватки легирующих добавок ускоряет коррозию
Термоусталостные разрушения: циклический нагрев/охлаждение ведёт к межкристаллитным разломам

Параметр	Оригинал	Аналог
Температура плавления	1400-1450°C	1100-1250°C
Предел текучести при 800°C	≥340 МПа	170-240 МПа
Содержание Cr/Ni	21%/4%	14-18%/1-2%

Экономия на материалах усугубляется нарушениями в геометрии: утолщённые ножки клапанов в бюджетных аналогах ухудшают теплоотвод. Это создаёт двойную термическую перегрузку – сниженная теплопроводность сочетается с низкой температурной стабильностью сплава.

Результатом становится лавинообразная деградация: при прогаре даже одного клапана продукты горения (сажа, металлические включения) мгновенно повреждают направляющие втулки и седла, увеличивая стоимость последующего ремонта в 3-4 раза.

Езда на обеднённой топливной смеси

Постоянная эксплуатация двигателя на обеднённой смеси (соотношение воздух/топливо выше стехиометрического 14.7:1) вызывает критический перегрев клапанов, особенно выпускных. При сгорании бедной смеси температура в цилиндрах резко возрастает, превышая допустимые пределы для термонагруженных деталей ГРМ.

Металл выпускных клапанов, не рассчитанный на длительное воздействие экстремального жара, начинает локально оплавляться и деформироваться. Наиболее уязвимы тонкие кромки тарелки клапана и зона перехода от стержня к головке. Постепенно в этих точках образуются прогары, нарушающие герметичность камеры сгорания.

Причины обеднения смеси, приводящие к прогоранию клапанов

Неисправности топливоподачи: засорение форсунок, падение производительности топливного насоса, забитый фильтр тонкой очистки.
Некорректные показания датчиков: ложные данные от ДМРВ (расхода воздуха) или лямбда-зондов, заставляющие ЭБУ снижать длительность впрыска.
Подсос постороннего воздуха: разгерметизация впускного тракта после ДМРВ (трещины патрубков, изношенные прокладки коллектора, неисправность клапана EGR).

Критичные последствия для клапанов

Этап повреждения	Характер воздействия
Перегрев	Температура клапана превышает 800-850°C, материал теряет прочность
Окисление	Активное выгорание легирующих элементов в металле, ускоренная коррозия
Оплавление кромок	Разрушение фаски тарелки клапана под воздействием высокотемпературных газов
Прогар	Формирование сквозных отверстий или трещин в головке клапана

Важно: На начальной стадии прогорания проявляется неустойчивая работа на холостом ходу (троение), падение мощности и хлопки во впуск/выпуск. При игнорировании симптомов разрушение клапана приводит к удару поршня, деформации стержня и капитальному ремонту двигателя.

Перегрузка двигателя в горной местности

Эксплуатация автомобиля в горной местности создает экстремальные условия для двигателя из-за разреженного воздуха. На высоте содержание кислорода снижается, что нарушает оптимальное соотношение топливовоздушной смеси. Электронный блок управления (ЭБУ) пытается компенсировать это увеличением подачи топлива, но при механическом впрыске или неисправностях датчиков смесь становится переобогащенной.

Длительные подъемы на высоких оборотах при полной нагрузке вызывают критический перегрев камеры сгорания. Температура выхлопных газов резко возрастает, а клапаны (особенно выпускные) постоянно контактируют с раскаленными продуктами горения. В сочетании с детонацией из-за некачественного топлива это создает условия для прогара кромок тарелки клапана или его ножки.

Ключевые причины перегрузки, ведущие к прогоранию клапанов

Недостаток кислорода: Разрежение воздуха на высоте >1500 м снижает КПД сгорания на 15-20%.
Переобогащение смеси: Избыток несгоревшего топлива догорает в выпускном тракте, повышая температуру ГБЦ.
Детонация: Низкое октановое число бензина в сочетании с высокой нагрузкой провоцирует ударные волны в цилиндрах.

Признак перегрузки	Последствие для клапанов
Падение мощности при подъеме	Работа на предельных оборотах >4000 об/мин
Температура охлаждающей жидкости >110°C	Термическая деформация седла клапана
Хлопки в глушителе	Прогар тарелки из-за догорания топлива в коллекторе

Профилактические меры

Использовать топливо с октановым числом на 5-10 единиц выше обычного.
Включать кондиционер для снижения нагрузки на двигатель при крутых подъемах.
Контролировать температуру ОЖ: при перегреве останавливаться для охлаждения.
Принудительно понижать передачу, избегая работы на пределе оборотов.

Важно: После длительных горных поездок обязательна диагностика компрессии и состояния клапанов, так как микротрещины от перегрева проявляются не сразу.

Слив неохлаждённого масла зимой

Слив горячего масла сразу после остановки двигателя в морозную погоду приводит к его мгновенному охлаждению при контакте с холодным воздухом. Это вызывает резкое увеличение вязкости масла, нарушая нормальную текучесть и замедляя процесс стекания.

Быстрое загустение не позволяет маслу полностью покинуть поддон – значительная часть отработанной жидкости остаётся на стенках и в труднодоступных полостях. Оставшиеся загрязнения (продукты износа, нагар) смешиваются со свежей смазкой, ухудшая её эксплуатационные свойства с первых минут работы двигателя.

Последствия и решение

Основные риски:

Недолив нового масла из-за неучтённого остатка старого
Ускоренное окисление свежего масла от контакта с остатками шлама
Снижение эффективности моющих присадок из-за повышенной загрязнённости

Правильная технология слива:

Прогрейте двигатель до рабочей температуры (поездка 15-20 мин)
Заглушите мотор и выждите 7-10 минут для стабилизации давления
Используйте термоизолированную ёмкость для сбора масла
Примените предварительный подогрев поддона строительным феном (без перегрева)
После заливки нового масла дайте двигателю поработать 5 минут на холостом ходу перед поездкой

Последствия позднего зажигания для клапанов

Позднее зажигание приводит к существенному повышению температуры отработавших газов на выпуске. Топливовоздушная смесь догорает не в цилиндре, а в выпускном тракте, создавая длительное воздействие экстремального тепла на тарелку и ножку клапана.

Постоянный перегрев вызывает термическую усталость металла клапана. Это проявляется в виде микротрещин, коробления (деформации) посадочной фаски и постепенной эрозии рабочей поверхности. Особенно критичен перегрев для выпускных клапанов, испытывающих максимальную температурную нагрузку.

Основные механизмы разрушения

Прогар тарелки: Локальный перегрев истончает кромку клапана, образуя сквозные отверстия или глубокие раковины
Оплавление кромок: Температура превышает критическую точку материала, вызывая деформацию и "подтекание" металла
Ускоренный износ седла: Деформированный клапан нарушает герметичность, провоцируя ударные нагрузки и выкрашивание поверхностей

Стадия повреждения	Визуальные признаки	Сопутствующие симптомы
Начальная	Равномерный белесый нагар, точечные пятна перегрева	Падение мощности, "стрельба" в глушитель
Прогрессирующая	Трещины по радиусу тарелки, оплавление края	Хлопки во впуске, троение двигателя
Критическая	Сквозные отверстия, отсутствие фрагментов кромки	Резкая потеря компрессии, отказ цилиндра

Дополнительным фактором риска выступает детонация, часто сопровождающая позднее зажигание. Ударные волны многократно увеличивают механическую нагрузку на клапан, ускоряя усталостное разрушение и проворачивание в направляющей втулке.

Влияние агрессивного тюнинга двигателя

Агрессивный тюнинг двигателя резко повышает термические и механические нагрузки на клапанный механизм. Увеличение степени сжатия, давления наддува или установка спортивного распредвала приводят к экстремальному росту температуры в камере сгорания, особенно в зоне выпускных клапанов. Это многократно ускоряет тепловую усталость металла.

Модификации топливной системы и чип-тюнинг без корректировки системы охлаждения нарушают тепловой баланс. Неадекватная калибровка угла опережения зажигания или состава топливовоздушной смеси провоцирует детонацию и калильное зажигание, создавая ударные волны и локальные температурные пики до 1000°C, которые прожигают кромки тарелок клапанов.

Ключевые факторы риска

Термическая перегрузка: Работа на обеднённых смесях для максимальной мощности повышает температуру выхлопных газов на 150-300°C
Механическая деформация: Установка жёстких пружин и высоко подъёмных кулачков увеличивает ударные нагрузки при посадке клапана
Нарушение теплопередачи: Облегчённые тюнинговые клапаны тоньше в зоне тарелки, что снижает отвод тепла

Тюнинг-модификация	Воздействие на клапаны
Повышение наддува	Увеличение давления сгорания на 30-50%, деформация кромок
Установка спортивного распредвала	Удлинение времени открытия клапана, перегрев головки
Удаление EGR и катализатора	Рост температуры выхлопного тракта на 200°C

Некомплексный подход к тюнингу – главная причина катастрофических отказов. Усиление одних узлов без модернизации смежных систем (охлаждение, смазка клапанных направляющих) приводит к локальным перегревам. Особенно критично сочетание форсирования мощности с эксплуатацией на низких оборотах, когда ухудшается теплоотвод от клапанов.

Задиры на штоках клапанов

Задиры на штоках клапанов представляют собой продольные царапины, борозды или повреждения поверхности. Они возникают при нарушении условий работы направляющих втулок клапанов, вызывая повышенное трение и локальный перегрев металла. Постепенное развитие дефекта приводит к заклиниванию клапана в открытом положении, утечкам компрессии и нарушению герметичности камеры сгорания.

Основным признаком проблемы становится характерный металлический стук в верхней части двигателя, усиливающийся на холодную. Дополнительно наблюдается неустойчивая работа мотора на холостом ходу, падение мощности, повышенный расход масла и появление сизого дыма из выхлопной трубы из-за проникновения смазочного материала в цилиндры через поврежденные узлы.

Причины образования задиров

Недостаточная смазка – засорение масляных каналов, низкий уровень масла или использование неподходящей смазочной жидкости
Износ направляющих втулок – образование люфта, нарушающего соосность клапанного механизма
Перегрев двигателя – деформация штоков и втулок с изменением рабочих зазоров
Загрязнение масла – абразивные частицы износа в смазочной системе (продукты износа ЦПГ, подшипников)
Неправильная установка клапанов – перекосы при монтаже, нарушающие параллельность штока и втулки

Последствия и диагностика

При игнорировании дефекта возникает полное заклинивание клапана, что провоцирует встречу поршня с тарелкой клапана. Это вызывает разрушение поршня, шатуна или ГБЦ. Для выявления задиров на ранней стадии применяют:

Замер компрессии (снижение в проблемном цилиндре)
Эндоскопию через свечное отверстие
Визуальный осмотр штоков после демонтажа клапанной крышки

Степень повреждения	Рекомендуемые действия
Незначительные риски	Шлифовка штоков с заменой втулок
Глубокие задиры	Замена клапанов и направляющих втулок
Деформация штока	Обязательная замена клапанного механизма

Критически важно устранять первопричину дефекта: чистить масляные каналы, использовать рекомендованные смазочные материалы, контролировать температурный режим двигателя. Повторное появление задиров после ремонта свидетельствует о невыявленных скрытых неисправностях в системе смазки или охлаждения.

Разрушение поршней как сопутствующая неисправность

Прогоревший клапан создает условия для катастрофического повреждения поршня. Наиболее частая причина разрушения – прямой удар опустившегося в цилиндр обломка клапана или его тарелки по днищу поршня. Этот удар происходит из-за потери фиксации разрушенного клапана в направляющей втулке.

Помимо механического удара, на поршень начинают действовать и другие разрушительные факторы. Горючая смесь или раскаленные газы, прорывающиеся через прогоревший клапан, создают локальные очаги экстремально высокой температуры. Это приводит к оплавлению материала поршня, особенно в зоне перемычек между канавками поршневых колец и по краю днища.

Основные причины разрушения поршней при прогоревшем клапане

Разрушение поршня при неисправном клапане может быть вызвано несколькими взаимосвязанными причинами:

Прямой механический удар: Обломки клапана (тарелка, ножка) попадают в цилиндр и сталкиваются с движущимся вверх поршнем на большой скорости. Сила удара способна пробить днище, сломать перемычки или разрушить всю поршневую группу.
Прорыв пламени / раскаленных газов: Через отверстие от прогоревшего клапана в цилиндр устремляется факел пламени из выпускного или впускного тракта (в зависимости от того, какой клапан прогорел). Это создает локальный перегрев и оплавление алюминиевого сплава поршня.
Нарушение теплоотвода: Поврежденная поверхность седла клапана или его отсутствие нарушает нормальный теплоотвод от головки клапана и зоны камеры сгорания. Это усугубляет перегрев поршня в зоне прогара.
Детонация: Неправильное сгорание смеси из-за нарушения герметичности камеры сгорания (через прогоревший клапан) или попадания посторонних частиц (обломков клапана) резко повышает риск возникновения разрушительных детонационных ударов, которые буквально разбивают перемычки поршня.

Последствия удара клапана о поршень:

Тип повреждения поршня	Внешнее проявление	Возможные последствия для двигателя
Пробитое днище	Отверстие, глубокая вмятина или трещина в днище поршня	Полная потеря компрессии, попадание масла в камеру сгорания, стуки
Разрушенные перемычки	Отколотые или сломанные участки между канавками поршневых колец	Заклинивание или поломка колец, потеря компрессии, повышенный расход масла
Оплавление кромки днища	Оплавленные, "съеденные" участки по краю поршня, особенно в зоне клапанов	Уменьшение прочности, возможное зависание колец, снижение компрессии
Задиры на юбке	Глубокие царапины, потертости на боковой поверхности юбки поршня	Ускоренный износ цилиндра, падение компрессии, стуки, повышенный расход масла

Признаками разрушения поршня на фоне прогоревшего клапана являются характерные металлические стуки (звонкие удары) в цилиндре, резкая потеря мощности, сизый дым из выхлопной трубы (из-за сгорания масла, попавшего в камеру сгорания через повреждения), вибрация двигателя и критическое падение уровня масла. Нередко разрушение поршня также приводит к повреждению стенок цилиндра (задиры) и головки блока цилиндров (трещины, повреждение седел других клапанов).

Сравнение симптомов прогара и пригорания клапана

Прогар клапана подразумевает разрушение его тарелки с образованием сквозного отверстия, что приводит к резкой потере компрессии в цилиндре и критическим нарушениям работы двигателя. Пригорание же возникает из-за накопления твердых отложений на седле клапана, препятствующих его полному закрытию, что вызывает постепенное ухудшение характеристик.

Ключевые отличия проявляются в характере симптомов: при прогаре неисправность возникает внезапно и носит катастрофический характер, тогда как пригорание развивается постепенно, с нарастающей интенсивностью признаков.

Диагностические признаки

Критерий	Прогар клапана	Пригорание клапана
Старт двигателя	Невозможен или требует многократных попыток	Затруднен при холодном пуске
Работа на холостом ходу	Неустойчивая с сильной вибрацией	Плавающие обороты
Потеря мощности	Резкая, полная (в поврежденном цилиндре)	Постепенная, прогрессирующая
Звуковые аномалии	Громкие хлопки из выхлопа/впуска	Приглушенное шипение на холостом ходу
Расход масла	Резкое увеличение (до 1 л/100 км)	Незначительный рост
Дымность выхлопа	Густой сизый дым постоянно	Кратковременный сизый дым при старте

Характерные причины:

Прогар: перегрев клапана, детонация, механический износ направляющей, дефект материала
Пригорание: длительная эксплуатация с неисправной системой вентиляции картера, низкокачественное топливо, износ маслосъемных колпачков

Подтверждается диагноз замером компрессии: при прогаре показатель в цилиндре близок к нулю, при пригорании – снижен на 25-40%. Эффективное устранение в обоих случаях требует разборки ГБЦ и механической обработки или замены клапанов.

Опасность продолжать движение с прогоревшим клапаном

Эксплуатация двигателя с прогоревшим клапаном провоцирует цепную реакцию разрушений. Нарушение герметичности камеры сгорания приводит к прорыву раскаленных газов (до 1000°C) в смежные системы, что вызывает термическую деформацию деталей и локальный перегрев критических узлов.

Несгоревшее топливо активно попадает в выпускной тракт, где догорает с выделением экстремального тепла. Это создает условия для оплавления компонентов выхлопной системы и резко повышает риск возгорания в подкапотном пространстве при контакте с горючими материалами.

Критические последствия для двигателя:

Прогар поршня - газы прожигают алюминиевую поверхность, образуя сквозные отверстия
Разрушение катализатора - керамические соты оплавляются от перегрева
Деформация ГБЦ - локальный перегрев вызывает коробление плоскости головки
Задиры цилиндров - нарушение температурного режима приводит к масляному голоданию

Дополнительные риски включают:

Ускоренный износ турбокомпрессора из-за попадания твердых частиц от разрушенных компонентов
Выход из строя кислородных датчиков от контакта с несгоревшим топливом
Повреждение шатунно-поршневой группы ударными нагрузками при детонации

Компонент	Средний срок выхода из строя	Тип повреждения
Катализатор	100-200 км	Оплавление керамических сот
Поршень	300-500 км	Сквозной прогар днища
Клапанная группа	50-100 км	Разрушение седел и направляющих

Игнорирование неисправности гарантированно приводит к капитальному ремонту двигателя. Стоимость восстановления возрастает в 3-5 раз по сравнению с своевременной заменой клапана, а в 17% случаев фиксируются термические повреждения проводки и возгорания.

Обязательная дефектовка головки блока

Прогорание клапана неизбежно вызывает серьезные повреждения в камере сгорания и на седлах клапанов головки блока цилиндров (ГБЦ). Игнорирование тщательной проверки ГБЦ после замены прогоревшего клапана гарантированно приведет к повторному выходу клапана из строя в кратчайшие сроки, а также рискует повредить новые детали.

Дефектовка ГБЦ направлена на выявление всех скрытых дефектов, вызванных ударом обломков клапана, экстремальными температурами и нарушением герметичности камеры сгорания. Без устранения этих повреждений невозможна нормальная работа двигателя.

Ключевые этапы дефектовки ГБЦ

Визуальный осмотр камеры сгорания и клапанов: Поиск следов ударов обломками клапана (задиры, вмятины), трещин, прогара соседних клапанов.
Проверка плоскости привалочной поверхности: Деформация плоскости ГБЦ приводит к прорыву газов и утечке охлаждающей жидкости. Контроль проводится с помощью точной линейки и щупов.
Дефектовка седел клапанов: Обязательная операция после прогорания. Проверяется:
- Ширина и равномерность контактной фаски седла.
- Наличие раковин, сколов, глубоких рисок от обломков.
- Соосность седла направляющей втулке клапана.
Контроль направляющих втулок клапанов: Измерение внутреннего диаметра на предмет износа (овальность, конусность). Чрезмерный зазор приводит к утечке масла в камеру сгорания и нарушению теплопередачи от клапана.
Проверка состояния резьбовых отверстий: Особенно для свечей зажигания/накаливания и шпилек крепления ГБЦ. Срывы резьбы или ее повреждение требуют восстановления.
Гидравлическое испытание (опрессовка): Выявление микротрещин в рубашке охлаждения, камерах сгорания и масляных каналах, невидимых глазу. Критически важно после перегрева.

Параметр	Метод контроля	Последствия игнорирования
Деформация плоскости ГБЦ	Линейка + щуп, шлифовка на спецстанке	Прорыв газов, утечка ОЖ, прогар прокладки
Состояние седел клапанов	Визуально, шаблоны, притирка/фрезеровка	Неплотная посадка клапана, быстрый прогар
Износ направляющих втулок	Нутромер / калиброванные оправки	Масложор, закоксовывание, задиры стержня
Наличие трещин	Опрессовка под давлением	Уход ОЖ в цилиндр/масло, смешивание жидкостей

Только после устранения всех выявленных дефектов (шлифовка плоскости, замена втулок, ремонт/замена седел, заварка трещин) возможна качественная сборка двигателя. Пренебрежение дефектовкой ГБЦ – прямая дорога к повторному дорогостоящему ремонту и риску полного выхода двигателя из строя.

Фрезеровка седел при ремонте

Фрезеровка седел клапанов – обязательная операция при ремонте головки блока цилиндров после прогорания клапана. Она восстанавливает геометрию посадочного места, удаляя дефекты: нагар, коррозию, локальные повреждения от ударного контакта с прогоревшим клапаном. Без этой процедуры невозможна герметичность прилегания нового клапана, что приведет к повторному прогару, падению компрессии и нарушению теплового режима.

Качество фрезеровки напрямую влияет на ресурс отремонтированного двигателя. Неправильный угол обработки или неровная поверхность седла вызывают утечки газов, локальный перегрев клапана и ускоренный износ. Особое внимание уделяется центровке седла относительно направляющей втулки – отклонение более 0.05 мм провоцирует перекос клапана и задиры на стержне.

Технология и контроль обработки

Процесс выполняется на специальных станках с твердосплавными фрезами в несколько этапов:

Черновая обработка: снятие основного слоя металла для устранения дефектов.
Чистовая обработка: формирование точного угла (обычно 45°, реже 30°) и ширины рабочей фаски.
Финальная притирка: ручная или механическая доводка поверхности пастой для достижения герметичности.

Критические параметры контроля:

Параметр	Норматив	Последствия нарушения
Ширина рабочей фаски	1.2–2.5 мм	Утечка газов (узкая) / перегрев (широкая)
Смещение оси седла	≤ 0.05 мм	Перекос клапана, заклинивание
Чистота поверхности	Ra ≤ 0.32 мкм	Неплотная посадка, прогар

После фрезеровки обязательна проверка герметичности методом опрессовки керосином или пневмотестером. Ширина контактной полосы клапана должна быть равномерной по всей окружности. При отклонениях процедуру повторяют, так как некачественная обработка сводит на нет весь ремонт.

Притирка новых клапанов

После замены прогоревших клапанов обязательным этапом является их притирка к сёдлам. Без качественной притирки даже новые клапаны не обеспечат герметичность камеры сгорания, что приведёт к падению компрессии, перегреву и повторному прогоранию.

Процедура выполняется вручную или с помощью дрели/шуруповёрта с применением абразивной пасты. Ключевая цель – добиться равномерной матовой полосы контакта на рабочей фаске клапана и сёдле шириной 1-2 мм без прерываний.

Порядок работ

Этапы притирки:

Тщательно очистить сёдла и фаски клапанов от нагара
Нанести мелкозернистую притирочную пасту на фаску клапана
Установить клапан в направляющую втулку
Совершать возвратно-вращательные движения притирочной рукояткой или дрелью (200-300 об/мин)
Периодически проворачивать клапан на 90° и добавлять пасту
Удалить отработанную пасту и проверить кольцо контакта

Контроль герметичности:

Заполнить камеру керосином – отсутствие протечек через седло в течение 3 минут
Нанести карандашные метки на фаску – при проворачивании клапана линии должны стираться равномерно
Проверить компрессию после сборки двигателя

Типичные ошибки:

Использование грубой пасты	→ глубокие царапины на поверхностях
Неравномерное усилие	→ перекос контактного кольца
Попадание абразива в зазоры	→ ускоренный износ направляющих втулок

Особенности ремонта алюминиевых ГБЦ

Ремонт алюминиевых головок блока цилиндров требует особого подхода из-за низкой температуры плавления и высокой пластичности материала. Механическая обработка осложняется риском "зализывания" поверхностей и повышенным абразивным износом инструмента. Обязательна тщательная дефектовка на предмет микротрещин в камерах сгорания, области седел клапанов и рубашках охлаждения, которые чаще образуются в алюминии при перегреве.

Критически важна контрольная проверка плоскости привалочной поверхности – алюминиевые ГБЦ склонны к короблению даже при незначительном перегреве. Перед шлифовкой необходимо убедиться в допустимости глубины обработки: уменьшение высоты головки более чем на 0.2 мм часто требует корректировки степени сжатия. Обязательна очистка масляных каналов и каналов системы охлаждения от продуктов деформации и нагара.

Ключевые технологические нюансы

Основные этапы и требования при восстановлении:

Фрезеровка плоскости: Используются твердосплавные фрезы с мелким шагом и низкие обороты для исключения перегрева. Толщина снимаемого слоя – не более 0.05-0.1 мм за проход.
Замена седел клапанов: Нагрев головки в печи до 150-180°C перед запрессовкой для снижения напряжения. Обязательное использование термостойких втулок из спецсплавов (бериллиевая бронза, порошковые материалы).
Обработка гнезд клапанов: Притирка запрещена! Только трехугловая фреза с последующей механической обработкой фаски для точной геометрии.
Ремонт трещин: Применяется исключительно аргонодуговая сварка (TIG) с предварительным локальным подогревом до 200-250°C и специальными алюминиевыми присадочными прутками (тип ER4043 или ER5356).
Замена направляющих втулок: Обязательное использование оправки для предотвращения перекоса. Посадка – с натягом 0.05-0.07 мм.

Контроль качества после ремонта:

Параметр	Метод проверки	Допуск
Герметичность камер сгорания	Опрессовка под давлением (гидравлический тест)	Отсутствие течи ≥ 5 мин при 4-6 бар
Плоскостность	Поверочная плита + щуп	≤ 0.05 мм по всей плоскости
Соосность постелей распредвалов	Калиброванная оправка	Свободное проворачивание вручную

Используйте только оригинальные или рекомендованные производителем ГБЦ прокладки и болты крепления. Затяжка осуществляется динамометрическим ключом строго по схеме производителя в несколько этапов (особенно для многослойных стальных прокладок MLS). После первого прогрева двигателя обязательна повторная протяжка болтов на остывшей головке.

Профилактические меры против прогаров клапанов

Регулярное техническое обслуживание двигателя – ключевой фактор предотвращения прогаров клапанов. Строго соблюдайте регламент замены масла и фильтров, используя только жидкости, соответствующие спецификациям производителя для вашего двигателя. Контролируйте состояние системы охлаждения: проверяйте уровень антифриза, отсутствие утечек и работоспособность термостата для исключения перегрева.

Важнейшую роль играет качество топлива и исправность топливной аппаратуры. Применяйте проверенное топливо с октановым числом, рекомендованным производителем, и периодически очищайте топливную систему. Систематически проверяйте состояние системы зажигания: свечи, высоковольтные провода, катушки – для обеспечения правильного сгорания смеси и отсутствия детонации.

Ключевые профилактические действия

Контроль тепловых зазоров: Регулярно проверяйте и регулируйте зазоры клапанов согласно мануалу автомобиля.
Диагностика ГРМ: Своевременно заменяйте ремень/цепь ГРМ, натяжители и ролики для предотвращения нарушения фаз газораспределения.
Чистота впуска: Заменяйте воздушный фильтр по графику и контролируйте герметичность впускного тракта.
Борьба с нагаром: Используйте качественные топливные присадки для очистки клапанов (особенно актуально для двигателей с прямым впрыском).
Эксплуатационный режим: Избегайте длительной работы на максимальных нагрузках и критически высоких оборотах.

Система	Профилактическая операция	Периодичность
Система смазки	Замена масла и фильтра	По регламенту (5-15 тыс. км)
Система охлаждения	Проверка уровня/состояния антифриза, герметичности	Каждое ТО / перед длительной поездкой
Газораспределительный механизм (ГРМ)	Регулировка зазоров клапанов, замена цепи/ремня ГРМ	По регламенту (60-120 тыс. км)
Топливная система	Замена топливного фильтра, очистка форсунок	По регламенту (30-100 тыс. км)

Список источников

При подготовке материалов о признаках и причинах прогорания клапанов двигателя использовались специализированные технические источники, гарантирующие точность представленной информации.

Основой для анализа послужили данные из профильной литературы, руководств по ремонту и экспертных публикаций в автомобильной отрасли.

Источники информации

Руководства по ремонту и техническому обслуживанию двигателей (Haynes, Chilton, OEM-документация)
Учебные пособия по устройству ДВС для автотехникумов и вузов
Технические статьи в журналах "За рулём", "Авторевю"
Материалы автомобильных форумов (Drive2, Auto.ru)
Профильные ресурсы: ABW.BY, AutoExpert, Дром
Монографии по диагностике двигателей (авторы: Белов А.Ф., Васильев Л.Л.)
Видеоматериалы технических специалистов на YouTube-каналах
Сервисные бюллетени производителей автомобилей
