Противотуманные фары для Шевроле Нива - разбор выбора и практические советы

Статья обновлена: 04.08.2025

Туман, ливень или метель превращают поездку на Ниве Шевроле в рискованное испытание: штатный свет "растворяется" в пелене, сокращая обзор до критического минимума. Отсутствие качественных противотуманных фар не только снижает комфорт, но и напрямую угрожает безопасности.

Правильный выбор ПТФ для этого внедорожника требует учёта специфики его эксплуатации: от требований к световому пучку в условиях бездорожья до совместимости с рельефом кузова. Эта статья поможет разобраться в ключевых критериях подбора, нюансах установки и эксплуатации, превратив вашу Ниву Шевроле в уверенного участника движения при любой погоде.

Особенности штатного места крепления ПТФ на Ниве Шевроле

Штатные места для противотуманных фар на Ниве Шевроле предусмотрены в переднем бампере с завода. Они расположены симметрично по краям воздухозаборника, ниже основных фар, и представляют собой прямоугольные ниши с металлическими или пластиковыми площадками внутри. Эти зоны усилены для надежной фиксации и имеют технологические отверстия под крепеж, соответствующий размерам оригинальных ПТФ.

Конструкция крепления учитывает вибрации и защиту от грязи: фары устанавливаются под небольшим углом вниз для оптимального светораспределения, а края посадочного места плотно прилегают к корпусу фары, предотвращая попадание воды. Для подключения проводки рядом расположены штатные заглушки, за которыми скрываются предустановленные жгуты с разъемами специфической формы, исключающими ошибки подключения.

Ключевые нюансы установки:

Размерность: Отверстия рассчитаны на фары типоразмера H8 (реже H11) диаметром ~80-90 мм
Крепеж: Используются специальные болты или шпильки М6 длиной 15-20 мм с резиновыми прокладками
Доступ Для монтажа требуется частичный демонтаж бампера или пластиковых подкрылков
Совместимость Без доработок принимает только оригинальные фары GM или их сертифицированные аналоги

Важно: При установке нештатных моделей может потребоваться:

Фрезеровка монтажных ушей фары для совпадения с отверстиями
Замена разъемов или использование переходников
Установка дополнительных кронштейнов при несоответствии глубины ниши

Элемент	Характеристика
Материал бампера в зоне крепления	Армированный термопласт (усилен стекловолокном)
Глубина посадочного места	55-60 мм от плоскости бампера
Угол наклона	Фиксированный ≈15° к дорожному полотну
Заводская защита	Пластиковые заглушки с лапками-фиксаторами

Эксплуатационная надежность обеспечивается только при использовании фар с корпусом из термостойкого пластика и герметичным стеклом. Металлические кронштейны неоригинальных моделей могут вызывать коррозию в точках крепления из-за электрохимической несовместимости материалов.

Ключевые требования ГОСТ к противотуманным фарам

Цветовая гамма строго ограничена: разрешён только белый или селективный жёлтый свет. Использование других цветов, включая синий или красный спектр, запрещено.

Высота установки обязана находиться в пределах от 250 мм до 800 мм над уровнем дорожного покрытия. При этом противотуманки не должны выступать за пределы габаритной ширины автомобиля.

Технические параметры и допуски

Угол свечения: Горизонтальный угол видимости – минимум ±5°, вертикальный – минимум +15° / -10° относительно основной оси.
Электроподключение: Допускается включение исключительно при активированных габаритных огнях. Отдельное управление фарами обязательно.
Светотеневая граница: Пучок света обязан формировать чёткую верхнюю горизонтальную границу во избежание ослепления встречного транспорта.

Важно: Световой поток должен быть направлен строго вниз и в стороны, максимально освещая обочину. Запрещено совмещение функций с другими фарами без отдельной сертификации.

Сравнение линзованных и рефлекторных конструкций фар

Рефлекторные противотуманки используют параболический отражатель для рассеивания светового потока. Лучи отражаются от внутренней поверхности корпуса, создавая широкий горизонтальный веер света. Конструктивно они проще, состоят из лампы и металлизированного рефлектора без дополнительных оптических элементов.

Достоинства рефлекторных моделей – доступная цена и устойчивость к вибрациям. К недостаткам относится частичное рассеивание света (до 30% потери эффективности), неравномерность освещения при износе отражателя, а также образование "слепых" зон и избыточное светорассеяние при монтаже линзованных фар дальнего света.

Линзованные (проекционные) решения: особенности

В линзованных ПТФ свет фокусируется коллиматорной линзой через экранирующую шторку. Это формирует асимметричный луч с резкой светотеневой границей, исключающий ослепление водителей встречного транспорта. Эллипсоидный отражатель предварительно собирает свет перед его прохождением через линзу.

Преимущества линз:

Точная фокусировка обеспечивает на 25-40% большую дальность;

Контроль светового пучка минимизирует паразитную засветку;

Высокая контрастность в условиях тумана
Совместимость с LED-источниками
Защита фары от грязи фронтальным стеклом

Недостатки: трудоемкий монтаж, требующить точной юстировки, вдвое выше стоимость комплектов и ограниченная ремонтопригодность при повреждении оптики. Ключевые критерии вывода сведены в таблицу:

Параметр	Рефлекторные	Линзованные
Цена комплекта	От 1500 руб.	От 3000 руб.
Равномерность луча	Средняя	Идеальная
КПД светопотока	70-75%	95-98%
Юстировка при монтаже	Базовая	Точная (критично!)
Устойчивость к грязи	Требуется защитные плёнки	Встроенное защитное стекло

Для бездорожья предпочтительны рефлекторные модели из-за устойчивости к ударам. При частых поездках туманными ночами линзованный вариант обеспечит видимость без ослепления встречного потока.

Критерии выбора: сертификация ECE R19 и R112

Обращайте приоритетное внимание на маркировку ECE с кодом R19, R112 или R148 на корпусе фары или упаковке. Эта сертификация гарантирует соответствие строгим международным стандартам по безопасности, оптическим параметрам и устойчивости к внешним воздействиям. Производители обязаны тестировать противотуманки на вибростойкость, герметичность и корректность светораспределения, что напрямую влияет на вашу безопасность в условиях плохой видимости.

При отсутствии сертификации высок риск столкнуться с неэффективными фарами, которые ослепляют встречных водителей или дают недостаточную видимость. Модели без ECE могут иметь конструктивные дефекты: негерметичный корпус (приводит к запотеванию), низкокачественные отражатели (быстро выгорают) или неправильный угол света. Такой продукт часто перегорает после первого сезона эксплуатации.

Критические параметры по стандарту:

R19 – регулирует базовые требования к механической прочности, пыле-влагозащите (IP-класс) и термостойкости корпуса.
R112 – определяет оптические характеристики: границы светового пучка, цветовую температуру (только белый или селективно-желтый свет, исключая синий спектр), равномерность освещения обочины без слепящего эффекта.

Маркировка	Назначение
R19	Стойкость к вибрации, ударам, перепадам температур
R112	Безопасный угол рассеивания, точный светотеневой луч

Запомните: Приспособления с документально подтверждённой сертификацией включаются в регистрационные действия автомобиля без дополнительных проверок. Это исключает конфликты при прохождении ТО.

Оптимальный световой пучок: широкий луч vs концентрированный

Выбор между широким и концентрированным световым пучком для противотуманных фар Нивы Шевроле напрямую определяет их эффективность в сложных условиях. Широкий луч обеспечивает максимальную боковую подсветку обочины, что критично на извилистых дорогах или в густом тумане – он не создает световую "стену" перед автомобилем, а равномерно освещает пространство непосредственно перед машиной и по бокам, помогая видеть разметку и препятствия на низкой скорости.

Концентрированный луч отличается резкой фокусировкой и большой дальностью, но узким углом освещения. Он оптимален для скоростного движения на просёлочных трассах со слабым светом фар, пробивая дождь, снегопад или дымку на 50-100 метров впереди. Однако при поворотах или на серпантинах он оставляет в темноте зоны непосредственно перед бампером и вдоль обочин, что требует сочетания с габаритными огнями или ПТФ с широким рассеиванием.

Ключевые критерии для Нивы Шевроле

Приоритет зависит от типичных условий эксплуатации:

Широкий луч (угол 60-80°): незаменим для бездорожья, узких просёлков, городской езды. Топ-рекомендации: OSRAM Fog Breaker с ECE Homologation и Bosch PT600.
Концентрированный луч (дальность 70+ м): выбор для трассы, скоростных режимов. Проверенные варианты: HELLA Micro DE, Philips Sport.

Важно: Диодные (LED) ПТФ часто универсальны – регулировка угла установки (до ±15°) позволяет динамично менять акцент освещения. Для линзованной оптики используйте светораспределение класса B (нижняя граница резкая) по ECE R19.

Типы ламп: галоген vs светодиоды - плюсы и минусы

Выбор ламп для противотуманных фар Chevrolet Niva сводится к двум основным технологиям: привычным галогенным и современным светодиодным. Оба варианта имеют принципиальные различия в работе и эксплуатационных характеристиках, что напрямую влияет на эффективность освещения в сложных погодных условиях.

Галогенные лампы, типа H8 именно по каталогу к Ниве Шевроле, сохраняют популярность благодаря доступности и простоте замены. Срок службы ограничен (ориентировочно 300–800 часов), значительно сокращаясь при частом включении/выключении или вибрации. Колба нагревается значительно. Потребляют больше энергии, но обеспечивают теплый, желтоватый свет, который менее подвержен отражению от частиц воды в тумане и снегопаде.

Сравнительная характеристика

Критерий	Галогеновые (H8)	Светодиодные
Яркость и световой поток	Хорошая, но ниже на 30-40%	Значительно выше, отличная видимость дальнего и бокового света
Энергопотребление	Около 35–55 Вт на лампу	10–25 Вт на лампу
Ресурс работы	300–800 часов	До 30 000–50 000 часов
Особенности эксплуатации	Сильно нагреваются, уязвимы к вибрации Классический теплый свет (2700–3200K)	Не грется, виброустойчивость Холодный белый свет (5000–6500K)

Важные моменты:

Блики в тумане: Чрезмерно яркие или неправильно отрегулированные светодиоды могут создавать отражение от капель. Решение — теплые диоды (до 4200К), заводские узлы, корректор угла наклона фар.
Электрика: Светодиоды чувствительны к скачкам напряжения. Рекомендуется интеграция через стабилизированный драйвер во избежание ошибок CAN-шины.
Эффективность: Диоды выигрывают в светоотдаче и экономичности, но требуют расчетного рассеивания тепла с радиатором.

Проверьте совместимость конкретных моделей с блоком управления и разъемом фары.
Отдавайте предпочтение фирменным изделиям с гарантией радиаторов во избежание перегрева матриц.
Обязательно настраивайте угол отклонения ПТФ после замены ламп согласно заводским стандартам.

Расчет необходимой световой мощности (люмены)

Для эффективной работы противотуманных фар на Chevrolet Niva критически важен адекватный световой поток, измеряемый в люменах (лм). Малая мощность не обеспечит достаточной видимости в тумане, дождь или снегопад, а чрезмерная может вызвать обратный эффект – ослепляющее отражение от капель воды или снежинок.

Определяя требуемое значение, ориентируйтесь на действующий законодательный стандарт для противотуманных фар (ПТФ) – ГОСТ Р 41.19-99 (Правила ЕЭК ООН № 19). Он устанавливает минимальные и максимальные границы:

Минимум: Фара должна создавать не менее 150 люмен света на каждую сторону (левую/правую) в зоне непосредственного освещения дороги перед автомобилем (ГОСТ). На практике это абсолютный порог, часто недостаточный.
Фактическая потребность: Для уверенного освещения дорожного полотна и обочин в сложных условиях большинству владельцев Нивы требуется комплект ПТФ с результативным световым потоком в диапазоне от 700 до 2500 люмен на фару.

Проверка и сравнение мощностей

Не доверяйте слепо указанной на упаковке мощности или значению в "автомобильных люменах" (often inflated). Ищите данные, соответствующие международному стандарту физических (болометрических) люмен или прямым замерам приборами.

Сравнение с ближним светом: Световой поток качественных ПТФ должен составлять примерно 30-50% от светового потока серийных фар ближнего света вашей Нивы.
Формула практической оценки: Для приблизительной проверки заявленного значения используйте формулу: Указанные Люмены (лм) = Заявленная Электрическая Мощность (Вт) × КПД Источника Света × Т-коэффициент Оптики (отношение светопропускание линзы/рассеивателя).
- Светодиоды: КПД ~100-150 лм/Вт.
- Галоген: КПД ~20-25 лм/Вт.
- Т-коэффициент оптики: Редко превышает 0.85 (85%), чаще 0.7-0.8.

Комплект с заявленными 2000 лм на фару при мощности светодиода 20Вт (20Вт * 130 лм/Вт = 2600 лм * 0.75 ≈ 1950 лм) выглядит правдоподобно. Заявленные 6000 лм при тех же 20Вт физически невозможны.

Тип ПТФ / Поток	Минимум (ГОСТ)	Рекомендуемый min (на фару)	Рекомендуемый max (на фару)	Примечание
Качественные Светодиодные	≥ 150 лм	700 лм	2500 лм	Идеальный баланс для Нивы
Качественные Галогенные (H8, H11)	≥ 150 лм	~450-550 лм	~1200 лм	Менее эффективны, проще в установке

Помните: главное – не "люменовая гонка", а релевантное нормам значение, корректная установка и правильная настройка угла наклона фар. Чрезмерная мощность без точной фокусировки вредна.

Цветовая температура для тумана: желтый или белый свет?

В условиях тумана выбор цветовой температуры фар имеет принципиальное значение. Основное преимущество желтого света (цветовая температура ок. 3000K) заключается в его способности эффективно преодолевать водяную взвесь. Более длинные волны желтого спектра меньше рассеиваются мельчайшими каплями воды, из которых состоит туман, сохраняя контрастность и освещая дорогу ближе к передку автомобиля без образования плотной световой "стены".

Белый свет (обычно >5000K, особенно LED/Xenon) обладает высокой яркостью и обеспечивает лучшую цветопередачу объектов в чистую погоду, что улучшает общее восприятие дороги. Однако его короткие волны сильно рассеиваются в туманной дымке, создавая слепящее сияние непосредственно перед автомобилем и значительно ухудшая видимость реальных объектов за световым занавесом. Компромиссом является нейтрально-белый свет (~4300K), ближе к дневному, но и он уступает желтому при плотном тумане.

Сравнительная таблица характеристик

Критерий	Желтый свет (~3000K)	Белый свет (>5000K)
Эффективность в тумане/снегопаде	Высокая	Низкая (сильное рассеяние)
Рассеивание водяной взвесью	Минимальное	Максимальное (слепящий эффект)
Контрастность дорожного полотна (в тумане)	Хорошая	Плохая
Видимость в ясную погоду (ночь/сумерки)	Достаточная, комфортная	Отличная (высокая четкость)
Совместимость с лампами	Галогенные Н3/H8/H11; Спец. желтые LED	Большинство LED; Ксенон (HID)

Для владельцев Нивы Шевроле рекомендуется:

Желтый свет (3000K): Лучший выбор для истинного назначения ПТФ – езды в туман, сильный дождь, снегопад, на грунтовых/проселочных дорогах. Идеален для истинного бездорожья и плохой видимости. Особенно актуален при частых поездках в горы, лесистой местности, районах с высокой влажностью.
Нейтрально-белый свет (4000-4500K): Компромиссный вариант, если ПТФ используются и для улучшения общего ближнего света в ясную погоду (как парковочные/галогенки устарели). Лучше чистого белого в непогоду, но хуже желтого.
Чистый белый/Холодный белый (5000K-6000K): Не рекомендован как основной свет для ПТФ из-за значительного ухудшения видимости в туманную погоду. Если установлены – используйте строго только при хорошей видимости для дополнительного освещения обочин на малой скорости.

Практические советы:

Если основная задача ПТФ – борьба с туманом, выбирайте лампы галогенные с желтым покрытием колбы или специализированные LED лампы желтого свечения (3000K), *но* только со *стабильной* цветопередачей (дешевые LED могут "уходить" в синий спектр).
Убедитесь, что рефлектор фары предназначен для выбранного типа лампы (галоген или LED), иначе светораспределение будет неправильным.
Следите за *состоянием* и *чистотой* стекла ПТФ – помутнение или грязь сводят на нет всю эффективность. Для желтых фар особенно важно, чтобы рассеиватель был чистым.
Никогда не используйте синеватые/ультрабелые (>6500K) лампы в ПТФ – они абсолютно бесполезны и опасны в непогоду.

Влагозащита: значение индекса IP67 и IP68

Индекс IP (Ingress Protection) указывает на степень защиты корпуса устройства от проникновения твёрдых частиц и влаги. Для противотуманных фар Нивы Шевроле этот параметр критичен: они работают близко к дорожному полотну, где регулярно контактируют с грязью, снегом и потоками воды. Выбор фар с классом IP67 или IP68 гарантирует их стабильную работу в экстремальных погодных условиях.

IP67 обеспечивает защиту от временного погружения в воду на глубину до 1 метра на 30 минут. IP68 предусматривает длительное погружение глубже 1 метра (конкретные параметры глубины и времени определяются производителем). Для внедорожника, эксплуатируемого в грязи, глубоких лужах или на переправах, рекомендуется IP68 – он предотвратит замыкания и коррозию даже при длительном контакте с водой.

Ключевые отличия:

IP67: Защита от сильных струй воды и кратковременного затопления. Оптимален для обычной эксплуатации.
IP68: Полная водонепроницаемость при длительном погружении. Обязателен для тяжёлого бездорожья или частых водных преград.

Проверка при покупке:

Ищите маркировку IP на упаковке или корпусе фары.
Уточняйте глубину и длительность погружения для IP68 у производителя.
Проверяйте герметичность уплотнителей и качество сборки соединений.

Класс IP	Защита от воды	Для каких условий
IP67	Кратковременное погружение (до 1 м, 30 мин)	Дождь, глубокие лужи, снег
IP68	Продолжительное погружение (глубже 1 м)	Болота, речные переправы, экстремальное бездорожье

Температурный диапазон работоспособности фар

Устойчивость противотуманных фар к экстремальным температурам критична для Нивы Шевроле, учитывая её эксплуатацию в условиях бездорожья, горной местности или северных регионов. Некорректный температурный диапазон приводит к помутнению оптики, трещинам в корпусе, деградации светового потока или отказу электроники, что снижает безопасность в сложных метеоусловиях.

Диапазоны варьируются в зависимости от технологии:

Галогенные лампы: от -20 °C до +60 °C. Чувствительны к перегреву и резким перепадам
Светодиодные (LED) фары: от -40 °C до +80 °C. Устойчивы к экстремальным холодам и термонагрузкам
Корпуса из термостойкого пластика: сохраняют целостность при -30 °C до +110 °C

При выборе фар учитывайте климат региона: для северных широт предпочтительны LED-модели, в умеренном поясе допустимы галогенные. Всегда сверяйтесь с сертификатом производителя.

Самостоятельная установка: необходимый набор инструментов

Для монтажа противотуманных фар на Шевроле Ниву потребуется стандартный набор автомобильных инструментов. Обязательно наличие электрической тестовой отвертки или мультиметра для диагностики проводки, а также термоусадки и изоленты для герметизации соединений. Учитывайте необходимость создания отверстий в бампере для крепления фар.

Подготовьте комплект крепежных элементов, идущих в наборе с фарами, и проверьте совместимость кронштейнов с конструкцией автомобиля. Работы требуют доступа к штатным разъемам электропроводки и пространству за бампером – фонарик или переносная лампа серьезно упростят задачу.

Основные инструменты:

Набор гаечных ключей (рожковые/накидные: 8–13 мм)
Крестообразная и плоская отвертки
Кусачки-стриппер для проводов
Обжимные клещи для клемм
Торцевой ключ с головкой на 10 мм (для крепления штатных узлов)

Дополнительные материалы:

Монтажный пистолет с герметиком (для изоляции)
Коронка по пластику 20–25 мм (при отсутствии заводских отверстий в бампере)
Защитные перчатки и очки

Электрика	Провода сечением 1.5 мм², предохранитель 15А, реле
Крепеж	Саморезы с шайбами, пластиковые хомуты, двухсторонний скотч

Схема подключения противотуманок к блоку предохранителей

Подключение противотуманных фар через штатный блок предохранителей гарантирует защиту цепи от перегрузки и соблюдение стандартов электробезопасности. Используйте медные провода сечением минимум 1,5 мм² и обязательно установите предохранитель соответствующего номинала между реле и АКБ.

Требуемые компоненты: 4-контактное реле (30-40 А), предохранитель 15-20 A, изолированные клеммы "мама", термоусадка, фум-лента. Отключите минусовую клемму АКБ перед работами для предотвращения короткого замыкания.

Пошаговая инструкция подключения

Найдите свободный разъём для предохранителя в монтажном блоке салона (обозначен значком "ПТФ" или FU6-FU20 согласно мануалу)
Установите предохранитель в посадочное место
Смонтируйте реле в держатель на боковой панели блока предохранителей
Соедините выводы:
- Контакт 85 – на массу кузова через болт возле А-стойки
- Контакт 86 – к выходу выключателя ПТФ (синий провод с чёрной полосой)
- Контакт 30 – к предохранителю через красный провод
- Контакт 87 – к плюсу противотуманок (жёлтый провод)
Проложите проводку через штатные заглушки в моторный отсек с защитой гофротрубой
Обязательно зафиксируйте провода пластиковыми хомутами

Цвет провода	Функция	Номинал предохранителя
Красный	Питание от АКБ	20 А
Жёлтый	К лампам ПТФ
Синий/чёрный	Управление с кнопки

Варианты выключателя ПТФ: штатное место размещения

Штатный блок управления светом расположен на панели слева от рулевой колонки. В моделях с опцией "люкс" производитель предусматривает технологическое гнездо с заглушкой, предназначенное именно для выключателя противотуманок. При отсутствии ПТФ в базовой комплектации это место остается свободным под установку.

После монтажа противотуманных фар владельцу доступны два варианта интеграции в штатное гнездо: использовать оригинальный выключатель GM (артикул 8450009364) с символикой ПТФ или универсальную кнопку-вставку подходящего размера. Подключение ведется через реле в монтажном блоке либо напрямую в цепь габаритных огней.

Сравнительные параметры

Тип выключателя	Конструкция	Особенности монтажа
Оригинальный GM	Кнопка с фиксацией и подсветкой	Требует переходную фишку разъёма X4
Универсальный	Без фиксации (моментное включение)	Нужна доработка заглушки для плотной посадки

Важно: при установке в штатный блок избегайте выключателей без подсветки – они сливаются с панелью в темноте
Рекомендация: выбирайте кнопки с 6-контактным разъемом для совместимости с релейной схемой

Реле контроля напряжения - зачем оно нужно

Установка дополнительного электрооборудования, таких как противотуманные фары (ПТФ), на Ниву Шевроле несет определенные риски для штатной электропроводки автомобиля. Напряжение в бортовой сети подвержено скачкам и нестабильности, особенно при запуске двигателя, работе генератора под нагрузкой или неисправности регулятора напряжения.

Такие скачки напряжения могут быть губительными для чувствительных элементов светотехники, приводя к выходу из строя ламп ПТФ или, что гораздо опаснее, повреждению контактов и проводки с риском возгорания. Реле контроля напряжения (РКН) служит предохранительным барьером между нестабильной бортовой сетью и вашими противотуманными фарами.

Принцип работы и ключевая функция

Основное назначение РКН заключается в защите подключенного через него оборудования от повышенного напряжения в бортовой сети автомобиля:

Контроль: РКН постоянно отслеживает напряжение на входе.
Порог срабатывания: Когда напряжение превышает заранее установленный безопасный уровень (например, 14.5 В), реле мгновенно разрывает цепь питания.
Восстановление: Подача питания возобновляется автоматически только после того, как напряжение опустится ниже порогового значения и останется стабильным в течение короткого времени.

При установке мощных противотуманных фар на Ниву Шевроле использование качественного реле контроля напряжения становится не просто рекомендацией, а необходимым условием безопасности. Это устройство убережет ваши фары:

От перегорания дорогостоящих галогенных или ксеноновых лампочек.
От преждевременного выхода из строя блоков розжига (для ксенона) или LED-драйверов.
От катастрофических последствий перегрева и возгорания проводки из-за регулярного воздействия высокого напряжения.

Инвестиция в РКН значительно меньше стоимости ремонта проводки или замены комплекта качественных ПТФ и обеспечивает спокойствие при эксплуатации дополнительного света в любых условиях.

Настройка угла наклона фар относительно дороги

Корректная регулировка противотуманных фар на Шевроле Нива напрямую влияет на безопасность в условиях плохой видимости. Слишком высокий угол наклона создаёт ослепление встречных водителей, а чрезмерно низкий сокращает зону эффективного освещения.

Для самостоятельной настройки потребуется: ровная площадка у стены (5-10 метров длины), мел или строительная лента для разметки, а также крестовая отвёртка для вращения регулировочных винтов, расположенных в верхней части корпуса ПТФ (обычно обозначенных значками "+/-"). Перед началом работ убедитесь в правильном давлении в шинах и отсутствии перегруза багажника.

Последовательность регулировки:

Установите автомобиль на горизонтальную площадку в 5 метрах от стены, включите ближний свет.
Отметьте центр каждой фары и центральную ось Нивы мелом на стене.
Нарисуйте линию ниже центра фар на 50-70 мм – это будет эталонным уровнем световой границы для ПТФ.
Вращайте вертикальный регулировочный винт каждой противотуманки: опускайте пучок до совпадения светотеневой границы с нанесённой линией.

Параметр	Значение
Рекомендуемое расстояние до стены	5 м
Допустимое отклонение между фарами	не более 20 мм
Типовое снижение луча относительно центра фары	50-70 мм

Проверьте симметричность пучков: обе светотеневые границы должны быть строго параллельны асфальту и располагаться на одной высоте. При движении с включенными ПТФ в тумане основное пятно света не должно подниматься выше капота встречных автомобилей. Для финальной проверки совершите тестовую поездку по мокрой дороге ночью – правильно отрегулированные противотуманки создают широкую плоскую "подсветку" обочины без бликов на влажном асфальте.

Юридические нюансы установки нештатных фар

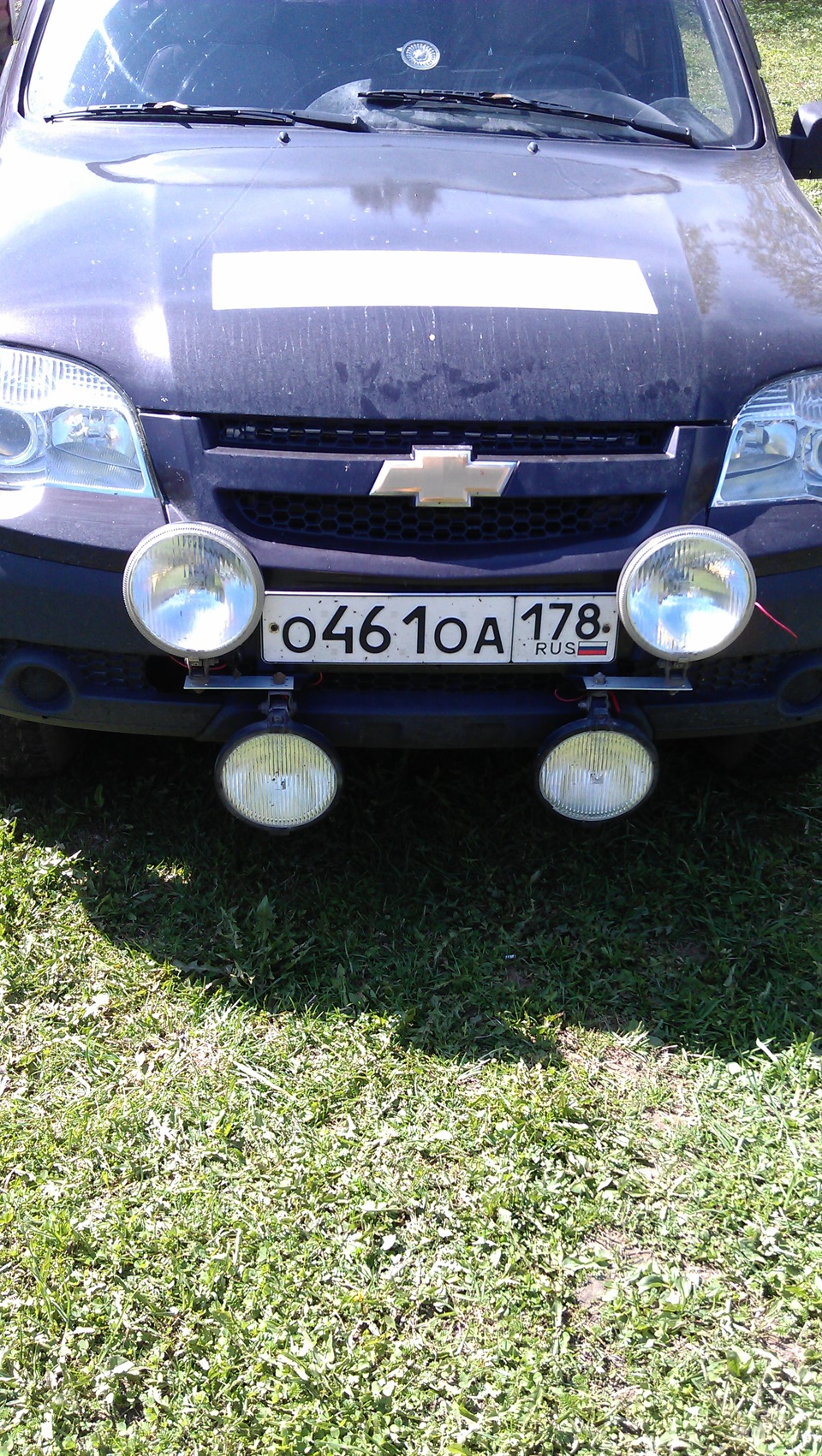

Монтаж противотуманных фар, не предусмотренных заводской комплектацией Нивы Шевроле, требует обязательного согласования с законодательством РФ. Согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011), любые изменения в электрооборудовании автомобиля, влияющие на безопасность, подлежат оформлению в ГИБДД. Игнорирование этой процедуры влечет административную ответственность по ст. 12.5 КоАП РФ.

Ключевое требование – соответствие фар стандарту ECE-R19 (отметка "Е" в кружке на корпусе). Силуэты ламп должны строго соответствовать габаритам заводских мест крепления: установка выступающих элементов на бампер или крышу без сертифицированных кронштейнов запрещена. Дополнительно регламентируется цвет излучения (только белый или желтый) и угол наклона пучка света во избежание ослепления водителей встречного транспорта.

Обязательные этапы легализации

Экспертная оценка: Прохождение предварительной диагностики в аккредитованной лаборатории для проверки соответствия фар ГОСТ Р 41.48-2004.
Перерегистрация документов: Внесение изменений в ПТС и свидетельство о регистрации ТС после получения заключения экспертизы.
Установка сертифицированного блока управления: Монтаж реле и предохранителей, предотвращающих перегрузку штатной электросети автомобиля (п. 7.18 ПДД).

Важно: Использование светодиодных ламп в фарах, предназначенных для галогена, автоматически делает конструкцию нелегальной (п. 3.6 "Перечня неисправностей" ПДД). Проверку корректности работы оборудования проводят на СТО с использованием оптического стенда – отклонение по горизонтали не должно превышать 17 см влево/вправо от оси автомобиля.

Как избежать штрафов за неправильную установку противотуманных фар

Несоблюдение технических требований к противотуманным фарам нарушает ПДД и влечёт штраф до 3 000 рублей с конфискацией оборудования. Важно строго следовать нормам ГОСТ Р 41.48-2004 и Основным положениям по допуску транспортных средств к эксплуатации.

Основные нарушения, провоцирующие штраф: установка фар не заводского типа без сертификации, использование красных или синих фильтров, неправильное позиционирование на кузове, подключение без предохранителей через бортовую сеть, а также режим работы, мешающий другим участникам движения.

Обязательные критерии законной установки

Правильная высота: не ниже 250 мм от дороги и не выше фар ближнего света.
Корректный выступ: не более 400 мм от крайней точки габарита автомобиля.
Цвет и маркировка: исключительно белый или селективно-жёлтый свет с маркировкой буквой «Е» и цифровым кодом страны одобрения.
Электропроводка: подключение через реле и предохранитель с обязательной активацией только вместе с габаритными огнями.

Параметр	Требование	Последствие нарушения
Угол освещения	Не более 45° внутрь и 10° наружу от продольной оси авто	Штраф 500 ₽ (ст. 12.20 КоАП)
Сертификация	Наличие сертификата соответствия ТР ТС 018/2011	Конфискация фар + штраф до 1 000 ₽

Перед фиксацией фар проверьте их работу на стенде для регулировки света. Дополнительно используйте влагозащищённые разъёмы для предотвращения короткого замыкания – это исключит ложные срабатывания и гарантирует безопасность.

Чистка линз: подбор щадящей химии

Прозрачность пластиковых линз противотуманок Нивы Шевроле критично зависит от грамотного подхода к очистке. Агрессивные растворители, ацетон или средства с высоким содержанием спирта провоцируют микротрещины и матовость, ускоряя старение поликарбоната. Не менее опасны грубые абразивные пасты, оставляющие царапины и снижающие светопропускание.

Основой безопасной очистки служат специализированные автохимические продукты с пометкой «For plastics» или «Safe for polycarbonate». Ищите нейтральные по pH формулы, содержащие полироли и УФ-протекторы, которые активно расщепляют битум, насекомых и дорожную грязь без повреждения поверхности. Перед полноценным применением обязательно тестируйте средство на малозаметном участке линзы для проверки реакции пластика.

Диагностика контактов и проводов раз в сезон

Проверку электроразъёмов и проводки противотуманных фар Нивы Шевроле проводите каждые три месяца: до начала зимнего сезона, после периода сильных холодов и при подготовке к весенне-осенним дождям. Стойкий контакт обеспечивает стабильную работу фар и защищает проводник от критического нагрева при перепадах температур.

Начинайте диагностику с отсоединения клеммы АКБ. Осмотрите участки соединений между фарами, реле и предохранителями на предмет окисления, оплавления или микротрещин. Особое внимание уделите контактам вблизи колёсных арок – зонам повышенного воздействия влаги и дорожных реагентов.

Визуальный осмотр: ищите потемнение изоляции, ржавчину на штекерах, следы коррозии.
Механическая проверка: покачайте подключённые разъёмы – плотное соединение исключает искрение.
Очистка контактов:
- Медные штыри зачистите ватной палочкой с изопропиловым спиртом
- Зелёный окисный налёт удаляйте специальным аэрозолем-очистителем (например, Kongo KL-726)
Тест мультиметром:

Напряжение 12-14.4V на клеммах фары при включении

Сопротивление 0.2-1 Ом между реле и электроподводом лампы

Для влагозащиты обработайте подсоединённые контакты смазкой-диэлектриком (литол или Liqui Moly Electronic-Spray), а изношенные клеммники заменяйте на термостойкие модели. Регулярная диагностика на Ниве предотвратит внезапное отключение ПТФ при движении по пересечённой местности.

Замена ламп без повреждения корпуса фар

Перед началом работ тщательно очистите поверхность фары от грязи, особое внимание уделяя стыкам защитной крышки. Это предотвратит попадание пыли внутрь корпуса при снятии элементов. Убедитесь, что двигатель заглушен, а фары полностью остыли – перепад температур может вызвать деформацию пластика при контакте.

Снимите клеммы с аккумулятора во избежание короткого замыкания. При наличии гряевых защит колес частично демонтируйте подкрылки для свободного доступа к тыльной стороне световых приборов. Подготовьте сухие хлопчатобумажные перчатки: пальцы не оставят жировых следов на колбе, продлевая срок службы новой лампы.

Последовательность операций

Доступ к крышке: Отожмите антивибрационные защелки на задней части корпуса фар, используя плоскую отвертку с защищенным лезвием. Поворот против часовой стрелки на 20° освобождает блок лампы.
Извлечение лампы: Удерживайте цоколь за металлическое основание, избегая касания кварцевого стекла. Резкие рывки запрещены – слегка раскачайте элемент при заклинивании.
Фиксация проводки: Перед отсоединением фишки маркируйте провода цветной изолентой по схеме: коричневый – масса, желтый/белый – +12В.

Тип ошибки	Последствия	Профилактика
Масляный след на колбе	Локальный перегрев и взрыв лампы	Использование чистых перчаток/салфетки
Перекос уплотнителя	Появление конденсата внутри фары	Визуальная проверка посадки кольца

При монтаже новой лампы контролируйте сопряжение геометрии цоколя с патроном – возможен поворот на 180°. Затягивание фиксирующего кольца производите только до момента легкого сопротивления пластиковая резьба срывается при чрезмерном усилии. Перед сборкой проверьте индикацию каждой лампы, повторно подключив АКБ.

Регулировка фар после замены лампы или удара

Замена лампы или механическое воздействие на переднюю часть авто (даже незначительный удар) часто сбивает угол наклона фар, что критично для противотуманных фар Нивы Шевроле. Неправильная направленность пучка света ослепляет встречных водителей в тумане и существенно снижает вашу видимость дороги ночью, создавая аварийные ситуации.

Точная регулировка фар должна выполняться на ровной площадке перед вертикальной стеной или специальным экраном в темное время суток. Экран отмечается горизонтальной линией, соответствующей высоте центров фар от земли вашей Нивы Швероле, и вертикальными метками для каждой фары в отдельности.

Порядок выполнения регулировки:

Установите машину на ровной площадке перпендикулярно стене на расстоянии 5 метров (точное значение уточняйте в руководстве).
Нагрузите автомобиль как при обычной эксплуатации (водитель, топливный бак ≈½). Все шины должны иметь рекомендованное давление.
Включите ближний свет фар. Проверьте положение светового пятна относительно разметки на экране.
С помощью регулировочных винтов на корпусе фары (обычно доступны с тыльной стороны) добейтесь следующего:
- Верхняя граница светового пучка должна проходить строго ниже основной горизонтальной линии на экране (≈1%-1,5% от дистанции до экрана).
- "Перелом" светового пучка (яркое пятно справа) должен смещаться чуть вправо от центральной оси автомобиля для лучшего освещения обочины без ослепления встречных.
Обязательно проверьте работу фар после регулировки на дороге в темное время и при необходимости сделайте коррекцию.

Запрещено: Самостоятельная регулировка фар без отмеченного экрана или замененные лампы на несоответствующие по типу и мощности – это гарантированно испортит светотеневую границу и может повредить оптику.

Защитные плёнки для предохранения линз от сколов

Противотуманные фары Нивы Шевроле подвержены механическим повреждениям из-за дорожной гальки, щебня и песка, что приводит к трещинам и помутнению линз. Цель защитной плёнки – поглощать удары и сохранять оптическую поверхность, не снижая светопропускание. Основные типы: прозрачные полиуретановые (толщиной 0,2–0,8 мм) и многослойные термопласты с эффектом «жидкого стекла». Ключевой параметр – стойкость к абразивному износу и УФ-излучению.

Некачественные плёнки желтеют на солнце или создают оптические искажения, поэтому выбирайте продукты с сертификатами ECE R104 либо ISO 9001. Для Нивы Шевроле предпочтительны комплекты с шаблоном под конкретную модель – это гарантирует полное покрытие выпуклой поверхности. Важно, чтобы материал обладал гидрофобными свойствами: это облегчает очистку от грязи и предотвращает налипание снега.

Критерии выбора и монтажные рекомендации

Толщина и эластичность: Оптимально 0,5–0,7 мм для баланса прочности и гибкости при наклейке на сложный изгиб фар.
Самовосстановление: Полимеры с памятью формы устраняют мелкие царапины под воздействием тепла (солнечных лучей или фенов).
Клейкая основа: Клей должен быть чувствительным к давлению (не требовать химических активаторов), иначе возможны пузыри или отслоение краев.

Советы автовладельцам:

Обязательно обезжиривайте линзы изопропиловым спиртом и прогревайте плёнку строительным феном при температуре 50–70°C для идеального прилегания.
Избегайте мойки под высоким давлением первые 48 часов после оклейки – клей набирает адгезию постепенно.
Меняйте плёнку раз в 2–3 года: даже стойкие материалы мутнеют от микроцарапин.

При сильных повреждениях (сколы глубиной свыше 0,5 мм) плёнку лучше заменить – локальный ремонт герметиками нарушит светораспределение.

Типичные неисправности проводки и их устранение

Повреждение изоляции проводов – распространённая проблема, особенно в зонах подвижных элементов кузова или возле горячих поверхностей двигателя. Проверьте места перетирания в районе резинового гофра между кузовом и дверью, а также трассы вдоль рамы. Обнаруженные потертости восстановите термоусадкой или изолентой, а критично поврежденные участки замените полностью.

Окисление контактов в разъемах – частая причина нестабильной работы противотуманок. Осмотрите фишки подключения фар и реле. При выявлении белого или зеленого налета удалите его мелкой наждачкой или специальным очистителем электротехнических контактов. После обработки нанесите диэлектрическую смазку и плотно защелкните разъемы.

Методы диагностики и ремонта

Проверка цепи мультиметром:
- Замер напряжения на клеммах фары при включенном зажигании (должно быть ≥11.5V)
- Тест целостности проводов от аккумулятора до лампы по алгоритму: предохранитель → реле → кнопка салона → масса кузова

Неисправности реле и предохранителей:

Признак поломки	Действия
Фары не включаются	Замените предохранитель F10 (15А) в монтажном блоке под капотом
Лампы мигают при вибрации	Проверьте фиксацию реле №2 в гнезде, подтяните контакты

Короткое замыкание на массу:
Выявите участок с помощью замыкания провода на "+" диагностической лампой – свечение при обрыве цепи указывает на проблемную зону. Заизолируйте точки соприкосновения с кузовом.

Профилактика: Раз в год обрабатывайте разъемы водоотталкивающим спреем типа Liqui Moly Kontakt ML, проверяйте надежность заземления фары на кузове (контакт под гайкой крепления). При самостоятельной замене проводов используйте медный кабель сечением не меньше штатного и избегайте скруток.

Когда целесообразно обратиться в сервис

Электрические системы современных автомобилей, включая цепи противотуманных фар, требуют точного подключения и диагностики во избежание коротких замыканий, сбоев ЭБУ или возгораний. Ошибки при монтаже или ремонте могут повредить дорогостоящую электронику и нарушить безопасность движения.

Профессиональная помощь необходима при обнаружении любых неисправностей, выходящих за пределы базовых манипуляций. Сервисные центры располагают оборудованием для комплексной диагностики, а мастера гарантируют корректность работ согласно техническим регламентам производителя.

Постоянное перегорание предохранителей – свидетельствует о скрытых замыканиях в проводке, требующих поиска с помощью мультиметра.
Ошибки в работе штатной электроники (например, сбои БК после подключения ПТФ) – указывают на конфликт цепей или необходимость перепрошивки.
Механические повреждения крепежей/корпусов – при деформации кронштейнов или трещинах на рассеивателях, требующих замены деталей.
Некорректный световой пучок – если регулировка угла наклона не устраняет слепящий эффект или «проседание» освещенности.
Сложности с интегрированием ПТФ в штатную систему – для адаптации реле, блока управления или подключения к автоматике включения фар.

Список источников

Для подготовки материала использовались авторитетные ресурсы, посвящённые автомобильной тематике, особенно модернизации внедорожников. Приоритет отдавался источникам с практическими испытаниями оборудования и экспертной оценкой.

Ниже приведён перечень основных категорий данных и соответствующих им специализированных площадок, упорядоченных по значимости информации. Каждый источник гарантировал достоверность технических характеристик и соответствие актуальным требованиям к эксплуатации.

Ключевые категории информации и ресурсы

Официальные данные производителей: Технические каталоги и инструкции Hella, Osram, Philips Automotive; спецификации Шевроле Нива от завода-изготовителя.
Специализированные автофорумы: Обсуждения на NNiva.ru, Клуб Шевроле Нива (ChevroletNiva.ru), Drive2.ru/Niva_Chevrolet с отзывами о моделях Britax, MasterFog и аналогах.
Экспертные обзоры: Сравнительные тесты противотуманных фар в журналах «За рулём» и «Авторевю»; видеоанализ на каналах «Главная дорога» и «Авто-Blog».
Нормативная база: ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) по установке световых приборов; требования ПДД к цвету и углу освещения ПТФ.
Маркетплейсы: Каталоги Wildberries, Ozon с техническими описаниями комплектов от АЭРО, ЛУЧ; фильтры параметров (крепление, пылевозащита IP-стандартов).

Напряжение	12-14.4V на клеммах фары при включении
Сопротивление	0.2-1 Ом между реле и электроподводом лампы
