Противотуманные фары на Газель - обзор моделей, подключение, отзывы

Статья обновлена: 18.08.2025

Противотуманные фары – критически важный элемент безопасности для коммерческого транспорта, особенно в условиях российской непогоды. Для владельцев Газелей, часто работающих в сложных климатических реалиях, выбор и правильная установка ПТФ напрямую влияют на безопасность рейсов при тумане, дожде или снегопаде.

В этой статье подробно рассмотрены ключевые аспекты: обзор актуальных моделей противотуманок для Газелей, сравнение видов фар (галогенных, светодиодных), детальная схема подключения для самостоятельного монтажа, а также объективные отзывы пользователей о надежности и эффективности разных решений.

Отличия ПТФ от штатной оптики ГАЗели

Противотуманные фары (ПТФ) и штатная оптика ГАЗели выполняют принципиально разные задачи. Штатные фары обеспечивают основное освещение дороги в темное время суток: ближний свет создает асимметричный луч с четкой светотеневой границей для предотвращения ослепления встречного транспорта, а дальний дает максимальную дальнобойность. ПТФ же проектируются для специфических условий – их световой поток оптимизирован под плохую видимость из-за тумана, дождя или снегопада.

Конструктивно ПТФ отличаются горизонтальным широким лучом с резким срезом по верхней границе. Это позволяет "подсвечивать" обочину и дорожное полотно непосредственно перед автомобилем, не создавая опасной световой завесы в тумане. Штатные фары, особенно дальний свет, в таких условиях отражаются от капель воды или снежинок, ухудшая обзор водителю. ПТФ монтируются значительно ниже основной оптики (обычно в бампере), что минимизирует отражение от частиц влаги в воздухе.

Ключевые технические различия

Основные параметры, разграничивающие функционал:

Форма луча: ПТФ – широкий горизонтальный веер со строгим верхним ограничением, штатные – эллиптический/асимметричный (ближний) или круглый сфокусированный (дальний).
Цветовая температура: ПТФ часто используют желтый спектр (менее подвержен рассеиванию), хотя допустимы и белые LED/галоген. Штатные – преимущественно белый свет.
Угол рассеивания: ПТФ имеют до 70° по горизонтали против ~45° у ближнего света штатных фар.
Монтажная высота: ПТФ – не выше 50 см от дорожного покрытия (ПДД), штатные – в штатных местах кузова/кабины.

Параметр	ПТФ	Штатная оптика
Основное назначение	Видимость в туман/осадки/пыль	Общее освещение дороги ночью
Рабочие условия	Ухудшенная видимость (≤100 м)	Темное время суток, тоннели
Типовое расположение	Бампер (нижняя часть)	Оптические блоки кузова
Режимы активации	Только с габаритами/ближним светом	Автономно (ближний/дальний)

Важно! ПТФ не заменяют штатное освещение – они дополняют его в сложных метеоусловиях. Использование только противотуманок ночью на трассе запрещено ПДД и опасно из-за недостаточной дальности луча. При подключении ПТФ на ГАЗель обязательна установка через реле и отдельный предохранитель, а также регулировка угла наклона согласно ГОСТ Р 41.48-2004.

Требования ПДД к установке противотуманок

Правила дорожного движения РФ (пункт 3.4 "Перечень неисправностей") разрешают эксплуатацию ТС только при соответствии световых приборов конструкции автомобиля. Установка противотуманных фар на Газель должна проводиться строго по регламенту, чтобы не нарушать действующие нормы.

Основные требования касаются расположения, количества, цвета излучения и схемы подключения фар. Несоблюдение этих условий влечет штраф по статье 12.5 КоАП РФ (управление ТС с неисправностями, при которых эксплуатация запрещена).

Ключевые нормативы

При монтаже противотуманок на Газель необходимо соблюдать:

Количество: не более двух фар
Расположение:
- Ниже ближнего света фар (не выше 250 мм от уровня дороги)
- Не ближе 400 мм до бокового габарита (по внешнему краю)
- Симметрично относительно продольной оси ТС
Цвет излучения: исключительно белый или желтый (одинаковый для обеих фар)
Электрическое подключение: обязательная синхронизация с габаритными огнями

Параметр	Требование ПДД	Нарушение
Угол освещения	Луч направлен вниз (+/- 15° от горизонтали)	Ослепление встречных водителей
Режим работы	Только совместно с габаритами	Невключение при активации фар
Состояние рассеивателя	Без трещин и затемненных участков	Неравномерное светораспределение

Важно: установка красных или синих противотуманок, а также монтаж более двух фар категорически запрещены. При замене штатных фар необходимо использовать сертифицированные изделия с маркировкой E22 (одобрение для РФ).

Подключение через отдельный выключатель допускается, но активация возможна только при включенных габаритных огнях. Отдельная индикация на панели приборов не обязательна, но рекомендуется для контроля исправности цепи.

Галогенные фары: плюсы и минусы для ГАЗели

Галогенные противотуманные фары остаются популярным выбором для ГАЗелей благодаря доступности и проверенной временем технологии. Они излучают теплый желтовато-белый свет (обычно 3000-3500K), который эффективно рассекает туман, дождь и снежную крупу за счет меньшего рассеивания и отражения от водяных частиц.

Стандартная комплектация многих моделей ГАЗель изначально включает галогенные ПТФ, что упрощает их замену и поиск аналогов. Схема подключения обычно проста: фары подключаются через реле к аккумулятору с обязательным использованием предохранителя, управление выводится на отдельную кнопку в салоне.

Преимущества галогенных ПТФ для ГАЗели

Низкая стоимость: Цена комплекта в 3-5 раз ниже светодиодных аналогов.
Простота замены: Стандартные цоколи (чаще H3, H11) легко найти.
Ремонтопригодность: Замена перегоревшей лампы занимает минуты.
Эффективность в непогоду: Лучшая видимость в туман/снегопад по сравнению с белым светом.
Совместимость: Работают без ошибок со штатной электропроводкой.

Недостатки галогенных ПТФ

Высокое энергопотребление: Потребляют 55-65Вт на лампу, создавая нагрузку на генератор.
Нагрев: Сильный нагрев корпуса фары, риск расплавить пластик при длительной работе.
Срок службы: Лампы служат 400-800 часов (чаще перегорают от вибрации).
Яркость: Световой поток слабее, чем у LED или ксенона, освещенность дороги ниже.
Хрупкость: Нити накаливания чувствительны к тряске на бездорожье.

В отзывах владельцы ГАЗелей часто отмечают достаточность галогенных ПТФ для базовых задач и ценовую привлекательность, но жалуются на частоту замены ламп и желают большей яркости. Выбор в их пользу оправдан при ограниченном бюджете или эксплуатации в регионах с частыми туманами, где важен спектр света.

Светодиодные ПТФ: особенности эксплуатации

Светодиодные противотуманные фары выделяются повышенной энергоэффективностью и ресурсом работы, достигающим 30 000–50 000 часов. Они создают интенсивный световой поток с чёткой границей пучка, что критично для рассеивания тумана и подсветки обочины. При установке на Газель важно учитывать низкое тепловыделение LED-элементов – зимой это предотвращает испарение влаги с поверхности фары, но требует ручной очистки от налипшего снега и льда.

Эксплуатация подразумевает обязательное использование драйверов (блоков стабилизации тока), защищающих диоды от скачков напряжения в бортовой сети. Без них возможны мерцание или преждевременный выход из строя. Отдельное внимание уделяется теплоотводу: даже при минимальном нагреве перегрев чипов снижает яркость, поэтому модели с пассивными радиаторами или активным охлаждением (вентиляторы) предпочтительны для интенсивной эксплуатации.

Ключевые аспекты использования

Электроника автомобиля: LED-лампы могут конфликтовать со штатной диагностикой из-за низкого энергопотребления. Для исключения ошибок на панели приборов Газели требуется установка load-резисторов (обманок) или CAN-декодеров.
Регулировка пучка: светодиодные ПТФ чувствительны к точной настройке угла наклона. Смещение всего на 2–3° приводит к ослеплению встречных водителей или ухудшению видимости.
Виброустойчивость: отсутствие нити накаливания делает LED невосприимчивыми к тряске на бездорожье, но механические удары по корпусу могут повредить плату или пайку.

Параметр	Рекомендация
Мойка под давлением	Избегать прямого воздействия струи на стыки корпуса и радиатор
Цветовая температура	Оптимально 3000–5000K (белый или жёлтый свет без синего оттенка)
Замена	Только полный модуль (необслуживаемая конструкция)

Линзованные противотуманные фары

Линзованные противотуманные фары для Газели оснащены специальной оптикой, формирующей чёткую светотеневую границу. Это предотвращает ослепление водителей встречного транспорта и отражение света от капель воды или снежинок в тумане. Линза (коллиматор) фокусирует световой поток от светодиодной или галогенной лампы в широкий горизонтальный луч с резким верхним срезом.

Корпус таких фар обычно выполняется из термостойкого пластика или металла, обеспечивая защиту от вибраций и влаги. Ключевое преимущество – повышенная эффективность освещения дорожного полотна и обочины непосредственно перед автомобилем в сложных метеоусловиях при сохранении безопасности для других участников движения.

Особенности конструкции и установки

Основные элементы линзованной ПТФ:

Линза: Стеклянная или поликарбонатная, формирует асимметричный луч.
Рефлектор: Отражатель, направляющий свет на линзу.
Источник света:
- H8/H11 Галоген: Доступная цена, простая замена.
- Светодиод (LED): Ярче, экономичнее, долговечнее.
- Ксенон (HID): Максимальная светоотдача (требует блоков розжига).
Корпус: Герметичный, с креплениями под штатные места Газели (часто универсальный размер).
Регулировочные винты: Для точной настройки угла наклона луча.

Схема подключения (базовая):

Питание (+12В) берется через реле от аккумулятора или предохранительной колодки.
Управляющий сигнал на реле подается с кнопки/переключателя ПТФ в салоне через предохранитель.
Масса (-) подключается непосредственно к кузову вблизи фары.
Обязательно использование реле для защиты цепи и предохранителя номиналом, указанным производителем фар (обычно 10-20А).

Важно: Для ксеноновых (HID) фар в схему добавляются блоки розжига между лампой и реле/питанием. Светодиодные (LED) фары могут иметь встроенные драйверы.

Параметр	Галоген	LED	Ксенон (HID)
Светоотдача	Средняя	Высокая	Очень высокая
Энергопотребление	Высокое (~55W)	Низкое (~15-30W)	Среднее (~35W + розжиг)
Срок службы	Короткий (~500 ч)	Длинный (25 000+ ч)	Длинный (~2000-3000 ч)
Цена	Низкая	Средняя/Высокая	Высокая
Сложность установки	Низкая	Низкая/Средняя	Высокая (блоки розжига)

Отзывы владельцев Газелей: Большинство отмечают существенное улучшение видимости в тумане, дождь и снегопад по сравнению со штатными фарами или "галогенками" без линз. Ключевые плюсы: четкая граница света, хорошая боковая подсветка обочины, отсутствие слепящего эффекта. К минусам относят более высокую стоимость (особенно LED/ксенон), необходимость точной регулировки после установки и потенциальные проблемы с герметичностью у самых дешевых моделей. LED-фары ценят за надежность и яркость "белого" света, но иногда критикуют за возможные помехи радио (требуют качественных драйверов).

Рефлекторные модели: конструкция и функционал

Рефлекторные противотуманные фары для Газели используют отражающую поверхность (рефлектор) сложной формы для формирования светового пучка. Свет от лампы накаливания, галогенной или светодиодной (если лампа заменяема) попадает на рефлектор, который фокусирует и направляет лучи вниз и широко перед автомобилем, подрезая верхнюю границу пучка для минимизации отражения от капель тумана или снега.

Ключевым элементом является сам рефлектор. Его геометрия тщательно рассчитана: внутренняя поверхность покрыта высокоотражающим материалом (часто напыление алюминия) и разделена на сегменты или зоны, каждая из которых отвечает за формирование определенной части общего светового пятна. Форма рефлектора определяет ширину, дальность и четкость границы светотени.

Эволюция и типы отражателей

Конструкция рефлекторов постоянно развивалась для повышения эффективности:

Параболические: Классическая форма. Свет фокусируется в более узкий пучок. Часто требуют лампу с точным расположением нити накала относительно фокуса рефлектора.
Бифокальные/Мультифокальные: Имеют несколько фокальных зон на одном отражателе. Позволяют создавать более широкий и равномерный пучок с лучшим распределением света по ширине дороги.
Свободной формы (Free Form): Современный тип. Поверхность рефлектора формируется сложными компьютерными расчетами без четкой параболической геометрии. Позволяет добиться максимально широкого, равномерного и точно контролируемого светового пучка с четкой светотеневой границей.

Основной функционал рефлекторной ПТФ:

Формирование широкого горизонтального пучка: Освещение обочины и края дороги.
Создание плоского светового потока с резкой верхней границей: Свет "ложится" на дорогу, не слепя водителя встречного транспорта и не отражаясь от частиц тумана/снега вверх.
Обеспечение хорошей ближней освещенности: Подсветка дорожного полотна непосредственно перед автомобилем.
Повышение контрастности объектов на дороге: За счет специфического спектра (часто с желтым оттенком) и отсутствия засветки вверх.

Тип Рефлектора	Ширина Пучка	Равномерность	Четкость Границы	Требования к Лампе
Параболический	Средняя	Удовлетворит.	Средняя	Высокие
Бифокальный	Хорошая	Хорошая	Хорошая	Средние
Free Form	Отличная	Отличная	Отличная	Низкие/Средние

Отзывы водителей часто отмечают надежность и предсказуемость работы классических рефлекторных ПТФ с галогенными лампами. Модели с рефлекторами свободной формы получают высокие оценки за значительно лучшую освещенность обочин. Ключевой момент – качество линзы (рассеивателя) и отражающего покрытия: дешевые варианты быстро теряют блеск или мутнеют. Многие подчеркивают, что правильная регулировка угла наклона рефлекторных ПТФ критически важна для их эффективной и безопасной работы.

При выборе формы противотуманных фар для "Газели" ключевыми аспектами становятся не только эстетика, но и технические нюансы. Круглые и прямоугольные варианты различаются геометрией корпуса, способом крепления и распределением светового потока, что напрямую влияет на функциональность в условиях плохой видимости.

Прямоугольные фары чаще встречаются в базовых комплектациях "Газелей" благодаря унификации со штатными местами крепления. Круглые модели обычно предлагаются как опция или для тюнинга, требуя дополнительных переходных рамок или монтажных пластин. Оба типа обеспечивают схожую яркость при равной мощности ламп, но форма светового пучка может отличаться из-за конструкции отражателя.

Ключевые отличия и рекомендации по выбору

Внешний вид и совместимость:

Прямоугольные – органично интегрируются в заводские бампера, сохраняя "родной" дизайн.
Круглые – придают внедорожный стиль, но для установки часто нужны адаптеры (например, рамки ПФ-510).

Практические аспекты:

Критерий	Круглые фары	Прямоугольные фары
Светораспределение	Более широкий луч, лучше освещают обочины	Четко очерченный "прямоугольный" пучок
Защита от грязи	Меньшая площадь стекла, легче очищаются	Склонны к налипанию грязи на плоской поверхности
Ремонтопригодность	Дешевле замена стекла/корпуса	Чаще требуют полной замены при повреждении

Что выбрать: Для ежедневной эксплуатации в стандартных условиях предпочтительны прямоугольные фары – они надежнее крепятся и не требуют доработок. Круглые модели стоит рассматривать при частых поездках по бездорожью или для персонализации внешности авто. Убедитесь, что выбранный тип соответствует посадочным размерам вашего бампера.

Сертификация и маркировка ECE R19

Сертификация противотуманных фар по стандарту ECE R19 (Правила ЕЭК ООН №19) является обязательным требованием для их легального использования на дорогах России и стран Таможенного союза. Этот международный регламент устанавливает строгие технические нормы, касающиеся светораспределения, яркости, углов видимости, устойчивости к внешним воздействиям и электробезопасности световых приборов.

Успешное прохождение испытаний подтверждает, что изделие соответствует минимальным критериям эффективности в условиях тумана, дождя или снега, не ослепляет встречных водителей и гарантирует надежность при эксплуатации на транспортных средствах категорий M, N (включая "Газель"). Производитель получает официальное одобрение типа (ОТТС) или сертификат соответствия ТР ТС 018/2011, без которых продажа и установка фар незаконны.

Особенности маркировки

Утвержденные противотуманные фары несут на рассеивателе или корпусе обязательную маркировку, включающую:

Знак официального утверждения: круг с буквой "E" и цифрой (код страны сертификации, например, E22 для России).
Номер регламента: "R19".
Категорию фары: буква "B" (Fog lamp).
Дополнительные символы:
- Стрелка, указывающая правильное направление установки на автомобиль.
- Буква "S" или "HR" для стеклоочистителей/омывателей (если фары встроены в кузов).

Элемент маркировки	Пример	Значение
Знак официального утверждения	E22	Сертифицировано в России (код 22)
Номер регламента	R19	Соответствует Правилам ЕЭК ООН №19
Категория	B	Противотуманная фара
Направляющая стрелка	→	Ориентация при установке

Отсутствие корректной маркировки ECE R19 на фарах для "Газели" означает, что изделие не прошло испытания. Использование таких фар:

Нарушает ПДД и влечет штраф по ст. 12.5 КоАП РФ.
Может стать причиной отказа в прохождении техосмотра.
Повышает риск ДТП из-за непредсказуемого светового пучка.

Проверка наличия маркировки E22 R19 B – первый шаг при выборе противотуманных фар для "Газели", гарантирующий их безопасность и легальность.

Цветовая температура для тумана: желтый или белый?

Основная задача противотуманных фар – эффективное освещение дорожного полотна в условиях плохой видимости (туман, дождь, снегопад), где стандартный свет отражается от частиц влаги и создает "световую стену". Цветовая температура напрямую влияет на способность луча "пробивать" туман: коротковолновый свет (белый/голубой) сильнее рассеивается на каплях воды, тогда как длинноволновый (желтый) меньше подвержен этому эффекту.

Желтый свет (2500-3500K) исторически считается оптимальным для тумана. Его преимущество – сниженное рассеяние в водной взвеси, что обеспечивает лучший контраст и меньше ослепляет водителя отраженным светом. Белый свет (4000-6000K), особенно с голубым оттенком, сильнее рассеивается, ухудшая видимость, но дает более естественную цветопередачу объектов в сухую погоду.

Ключевые отличия и рекомендации

Желтые фары (галоген/специальные LED):

Плюсы: Меньшее рассеяние в тумане, снижение утомляемости глаз, лучшая контрастность на мокром асфальте.
Минусы: Неестественная цветопередача, ограниченная яркость (у галогена).

Белые фары (LED/Xenon):

Плюсы: Высокая яркость и дальность света в ясную погоду, естественное восприятие цветов.
Минусы: Сильное рассеяние в тумане/снеге, риск ослепления водителя отраженным светом.

Критерий	Желтый свет	Белый свет
Видимость в густом тумане	Лучше (меньше бликов)	Хуже (сильное рассеяние)
Яркость в сухую погоду	Умеренная	Высокая
Комфорт для глаз (дождь/снег)	Высокий	Низкий (риск ослепления)

В отзывах владельцев Газели преобладает мнение о практичности желтого света для типичных российских условий (частые туманы, слякоть). Особенно отмечается эффективность классических галогенных ламп с желтым фильтром или специализированных LED с температурой 3000K. Белые LED (5000-6000K) чаще критикуют за ухудшение видимости в осадках, несмотря на их популярность в дизайне.

Итоговый выбор зависит от эксплуатации: для регулярных поездок в туманной местности желтый свет предпочтительнее. Если туман – редкое явление, а приоритет – общая яркость, допустимы белые лампы с правильной регулировкой (луч света должен стелиться низко над дорогой).

Кронштейны крепления для ГАЗель Next

Кронштейны для противотуманных фар на ГАЗель Next обеспечивают жесткую фиксацию оптики, защищая от вибраций и смещений при эксплуатации в тяжелых дорожных условиях. От их надежности напрямую зависит сохранность фар, точность светового пучка и безопасность движения в тумане, дождь или снегопад.

Конструктивно кронштейны разрабатываются с учетом геометрии переднего бампера ГАЗель Next и точек крепления на раме или кузове. Большинство моделей предусматривают монтаж без кардинальной переделки штатных элементов, но требуют точной подгонки под конкретный год выпуска и модификацию автомобиля.

Виды кронштейнов и особенности монтажа

Основные разновидности:

Штатные кронштейны – поставляются в комплекте с оригинальными ПТФ. Имеют точную форму для конкретных мест установки, крепятся на заводские отверстия через технологические проушины бампера.
Универсальные регулируемые – металлические конструкции с подвижными креплениями. Позволяют изменять угол наклона фар, но требуют сверления бампера или рамы для фиксации.
Модели под конкретный дизайн бампера – учитывают особенности спортивного, утилитарного или стандартного обвеса. Часто изготавливаются из усиленной оцинкованной стали толщиной 2-3 мм.

Тип кронштейна	Материал	Сложность установки	Регулировка
Штатный (OEM)	Пластик/металл	Простая (без сверления)	Ограниченная
Универсальный	Сталь	Средняя (требует сверления)	Многоосевая
Усиленный	Нержавейка 3 мм	Сложная	Частичная

При монтаже критически важно:

Проверить совместимость кронштейнов с формой и размером противотуманок.
Обеспечить параллельность земли световой границе ПТФ после установки.
Использовать резиновые демпферы для гашения вибраций.
Обработать места сверления антикором при нарушении ЛКП.

Важно: Неправильный выбор или установка кронштейнов приводит к трещинам на корпусе фар, преждевременному выходу ламп из строя и снижению эффективности освещения.

Старый кузов ГАЗель: адаптация крепежа

На моделях старого кузова (до рестайлинга) штатные места для крепления противотуманных фар отсутствуют. Бампер не имеет готовых посадочных ниш или технологических отверстий, что требует самостоятельной разработки и монтажа крепежной системы.

Основная сложность заключается в обеспечении жесткой фиксации фар без вибраций и соответствия углам наклона. Стандартные кронштейны от новых модификаций редко подходят из-за различий в геометрии бампера и силовых элементов.

Технологии адаптации

Наиболее распространенные методы:

Самодельные кронштейны из металлической полосы толщиной 2-3 мм. Г-образные или П-образные элементы крепятся к лонжеронам рамы через существующие технологические отверстия.
Модификация штатных креплений от других моделей (например, Волга ГАЗ-3110) с подгонкой по месту методом гибки и сварки.
Использование универсальных регулируемых кронштейнов с болтовой фиксацией. Требуют точного позиционирования перед окончательной затяжкой.

Критические требования: защита проводки от перетирания об острые кромки, антикоррозийная обработка мест сверления, зазор 15-20 мм между фарой и бампером для вентиляции. Рекомендуется предварительная разметка по шаблону с проверкой светового пучка на стенде.

Материал кронштейна	Преимущества	Недостатки
Оцинкованная сталь	Высокая прочность	Сложность обработки
Алюминиевый сплав	Коррозионная стойкость	Риск деформации
Пластик армированный	Простота монтажа	Хрупкость при морозах

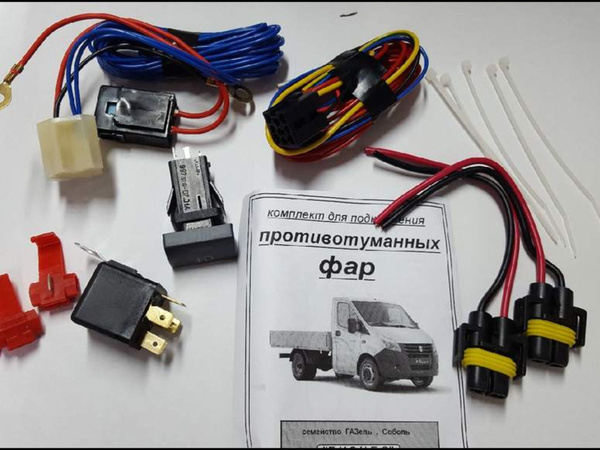

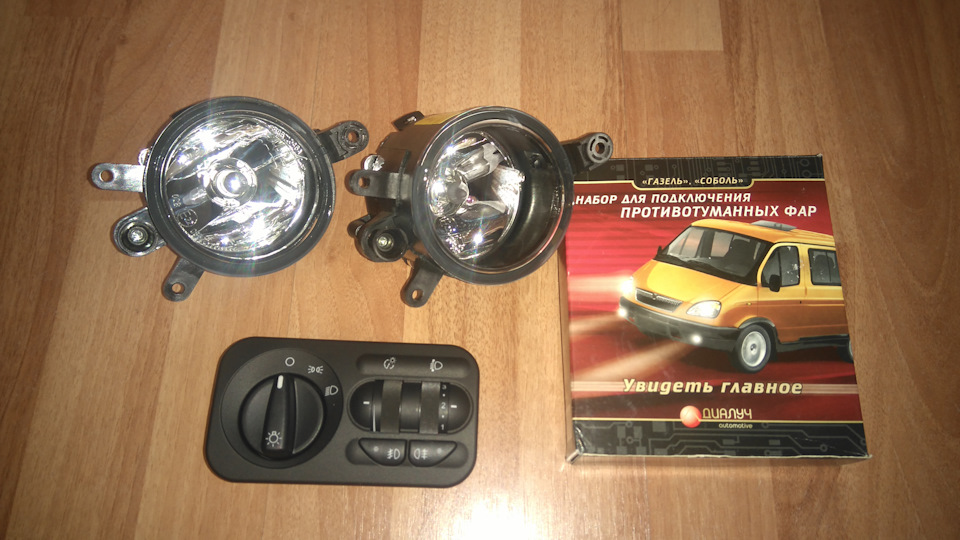

Проверка комплекта перед монтажом

Тщательно сверьте полученные компоненты с перечнем в инструкции или накладной. Убедитесь в наличии всех крепёжных элементов, проводов, разъёмов и резиновых уплотнителей. Отсутствие даже мелкой детали создаст проблемы при установке.

Визуально осмотрите корпуса фар на предмет сколов, трещин или глубоких царапин. Проверьте целостность стёкол и отражателей внутри. Убедитесь, что резиновые заглушки для проводов плотно прилегают и не имеют повреждений.

Контроль электрооборудования

Перед установкой на автомобиль выполните предварительную проверку работоспособности фар. Используйте 12-вольтовый источник питания (например, аккумулятор):

Подключите чёрный провод к минусовой клемме источника
Подключите белый провод к плюсовой клемме для габаритного света
Подключите жёлтый провод к плюсовой клемме для основного света

Убедитесь, что оба режима функционируют корректно. Проверьте герметичность мест ввода проводов и состояние изоляции. Наличие заводской маркировки соответствия стандартам (например, ГОСТ Р 41.48-2004 или ECE R19) на корпусе или стекле фары обязательно.

Элемент	Проверяемый параметр
Корпус фары	Отсутствие деформаций, трещин
Крепёжные элементы	Полный комплект, соответствие резьбы
Электропроводка	Целостность изоляции, маркировка проводов
Разъёмы	Чистота контактов, отсутствие коррозии

Инструменты для самостоятельной установки

Для самостоятельного монтажа противотуманных фар на Газель потребуется базовый набор автомобильных инструментов. Убедитесь в наличии защитных перчаток и очков – работы с проводкой и крепежом требуют соблюдения техники безопасности.

Основное внимание уделите подготовке электрооборудования: потребуются клеммы и надежные изоляционные материалы для соединений. Проверьте совместимость инструментов с крепежными элементами кузова и самих фар во избежание повреждений резьбы или пластиковых деталей.

Обязательный комплект

Набор рожковых и накидных ключей (размеры 8-13 мм)
Крестообразная и шлицевая отвертки
Кусачки и стриппер для зачистки проводов
Кримпер для обжима клемм
Мультиметр для проверки цепи

Расходные материалы

Автомобильный провод сечением 1.5-2.5 мм² (длина зависит от схемы подключения)
Термоусадочные трубки или изолента
Медные клеммы типа "мама" и "папа"
Пластиковые хомуты для фиксации жгута
Диэлектрическая смазка для контактов

Дополнительное оборудование	Назначение
Дрель с коронкой 20-25 мм	Формирование монтажных отверстий в бампере
Пистолет с герметиком	Гидроизоляция мест ввода проводов

Схема питания через реле

Подключение противотуманных фар через реле является обязательным для Газели, так как оно исключает перегрузку штатной электропроводки и выключателя в салоне. Реле выступает в роли силового посредника: управляющий сигнал с кнопки подается на обмотку реле, а основной ток к фарам поступает напрямую от аккумулятора через силовые контакты реле. Это гарантирует стабильную работу осветительных приборов без риска перегрева тонких проводов штатной сети.

Схема обеспечивает защиту цепи предохранителем, установленным между аккумулятором и реле, и позволяет использовать маломощную кнопку для управления фарами. Корпус реле обязательно крепится на кузовной металл для надежного массового контакта, а сечение проводов от аккумулятора к фарам должно соответствовать потребляемой мощности (рекомендуется не менее 2.5 мм²).

Компоненты и подключение

Необходимые элементы:

Реле 12V (30-40А, 4-контактное)
Предохранитель (15-20А)
Кнопка включения с подсветкой
Провода сечением 2.5 мм² (красный – плюс, черный – масса)
Колодки реле и клеммы

Контакт реле	Подключение
30 (power)	Через предохранитель к плюсу АКБ
85 (coil)	На массу кузова (короткий провод)
86 (coil)	На плюсовой выход кнопки в салоне
87 (load)	На плюсовые клеммы обеих фар

Порядок монтажа:

Установите реле в подкапотном пространстве рядом с АКБ
Подведите к контакту 30 провод от плюса АКБ с предохранителем (макс. 20 см от клеммы)
Соедините контакт 85 с кузовом болтовым креплением (зачистите металл!)
Проложите провод от контакта 86 к кнопке через технологическое отверстие в моторном щите
Подключите контакт 87 к плюсовым проводам фар параллельно
Минусовые клеммы фар объедините и заведите на кузов

Важно: Проверьте изоляцию всех соединений и отсутствие контакта силовых проводов с подвижными деталями двигателя. При первом включении убедитесь, что реле издает характерный щелчок, а фары не мигают при вибрации.

Подключение к штатному переключателю

Штатный переключатель на Газель обычно включает свободный контакт, предназначенный для управления дополнительными световыми приборами. Для подключения противотуманных фар необходимо снять панель управления освещением и идентифицировать разъем с маркировкой «ПТФ» или соответствующий свободный провод в жгуте. Целевой контакт должен подавать «+12В» при активации положения противотуманок на подрулевом переключателе.

Питание фар осуществляется через реле, управляющееся от этого сигнала. Силовые контакты реле подключаются к аккумулятору через предохранитель (15-20А), а выход – непосредственно к противотуманным фарам. Обязательно соблюдайте полярность на клеммах ламп и используйте термостойкий провод сечением не менее 1.5 мм² для силовой линии.

Порядок подключения

Снимите защитную панель под рулевой колонкой
Найдите разъем штатного переключателя освещения
Определите свободный контакт для ПТФ (используя тестер или схему авто)
Подключите управляющий провод к контакту 85 реле
Соедините контакт 86 реле с массой кузова
Подайте +12В с аккумулятора через предохранитель на контакт 30
Направьте выход с контакта 87 реле на плюсовые клеммы фар
Объедините минусовые клеммы фар и подключите к кузову

Компонент	Параметры подключения
Предохранитель	15-20A, максимально близко к АКБ
Реле	4-контактное, 30-40A (тип 90.3747)
Сечение провода	Управление: 0.75 мм², Питание: 1.5-2.5 мм²

Перед финальной сборкой обязательно проверьте работу цепи: при включении ПТФ на переключателе реле должно срабатывать с характерным щелчком, а фары – зажигаться без перепадов напряжения. Убедитесь в отсутствии нагрева проводов в течение 5-10 минут работы.

Прокладка проводки в подкапотном пространстве

Прокладка проводов в подкапотном пространстве требует особого внимания к защите от высоких температур, вибрации и влаги. Используйте только термостойкий кабель с двойной изоляцией (например, марки ПГВА) сечением не менее 1.5 мм². Обязательно применяйте гофрированные трубки из негорючего материала или пластиковые кабель-каналы для механической защиты. Избегайте контакта с подвижными элементами двигателя, выпускным коллектором и острыми кромками кузова.

Трассируйте проводку вдоль штатных жгутов, используя пластиковые хомуты с шагом 15-20 см. Для прохода через перегородку моторного щита используйте существующие резиновые заглушки или установите дополнительную втулку с уплотнителем. Категорически запрещена фиксация проводов на топливных магистралях или тормозных шлангах. На участках возле радиатора и вентилятора предусмотрите провисание 2-3 см для компенсации вибраций.

Ключевые этапы монтажа

Проложите силовые провода от аккумулятора через предохранитель (15-20А) к реле
Установите реле в монтажный блок или на специальную планку
Проложите управляющий кабель от салона (через кнопку) к реле
Соедините выход реле с фарами через разъемы
Смонтируйте отдельный провод массы к кузову возле каждой фары

Тип защиты	Материал	Критические зоны
Теплоизоляция	Фторопластовая лента	Возле выпускного коллектора
Виброзащита	Пенополиуретановые демпферы	На креплениях к двигателю
Гидроизоляция	Термоусадочные трубки с клеем	В точках подключения фар

Обязательно: установите предохранитель в 10 см от плюсовой клеммы АКБ
Рекомендуется: использовать влагозащищенные разъемы типа Deutsch
Запрещено: скрутки вместо пайки/обжима, изолента ПВХ в зонах нагрева

Защита проводов от перетирания

Проводка противотуманных фар на Газель подвергается постоянным вибрациям и механическим воздействиям, особенно в зонах контакта с кузовными элементами, острыми кромками или подвижными частями подвески. Перетирание изоляции ведёт к оголению жил, что создаёт риски короткого замыкания и нарушения работы световых приборов.

Незащищённые провода быстро повреждаются в местах фиксации хомутами, при проходе через технологические отверстия кузова или при трении о металлические поверхности. Особенно уязвимы участки возле креплений фар, в подкрылках и вдоль лонжеронов рамы, где проводка испытывает наибольшие нагрузки.

Способы предотвращения повреждений

Гофрированные трубки – основной метод изоляции. Жёсткая ПВХ или гибкая полиамидная гофра защищает пучки проводов по всей длине трассы. Диаметр подбирают с запасом 30%.
Термоусадочные кембрики – надеваются на провод в точках контакта с кромками металла (отверстия кузова, скобы креплений). При нагреве плотно обжимают кабель.
Пластиковые спирали – быстросъёмные защитные кожухи для открытых участков. Обеспечивают гибкость и вентиляцию.
Демпферные прокладки – резиновые или силиконовые втулки, устанавливаемые в местах прохода проводов через перегородки.

При монтаже избегайте натяжения проводов – оставляйте петлю-запас 5-7 см. Фиксируйте проводку пластиковыми хомутами с шагом 25-30 см, исключая провисание. Обязательно защищайте точки выхода кабелей из гофры термоусадкой или изолентой. Регулярно проверяйте состояние трассы при сезонном ТО.

Врезка в предохранительную цепь

Врезка в предохранительную цепь питания противотуманных фар Газели требует точного определения точки подключения и соблюдения полярности. Основные этапы включают поиск штатного колодки предохранителей, идентификацию цепи с защитой 10-15А (например, цепи габаритов или ближнего света), и установку дополнительного реле.

Прямое подключение к выбранной цепи без реле создает риск перегрузки штатной проводки, поэтому обязательна установка отдельного реле, управляемого через найденную цепь. Силовые провода от аккумулятора к фарам должны проходить через это реле и новый предохранитель номиналом 15-20А.

Пошаговая схема подключения

Найдите в монтажном блоке предохранитель выбранной цепи (F1-F15)
Снимите защитную крышку блока предохранителей
Подключите управляющий провод реле к ножке вынутого предохранителя:
- Используйте специальные автомобильные клипсы-"слоты"
- Избегайте скруток – только пайка или клеммы
Проведите силовой кабель от «+» аккумулятора через предохранитель 15А к реле
Соедините выход реле с фарами проводом сечением 1.5-2.5 мм²
Заземлите фары на кузов болтом с очищенной краской

Элемент цепи	Рекомендуемые параметры	Ошибки монтажа
Управляющий провод	Сечение 0.75 мм²	Прямое подключение без реле
Силовой кабель	Медь 2.5 мм², предохранитель 15А	Использование штатной земли салона
Точка подключения	Цепь габаритов (F7)	Врезка в цепи топливного насоса

Критические моменты: Запрещено подключаться к цепям ABS, ЭБУ или топливной системы. Обязательно проверьте изоляцию всех соединений термоусадкой. При включенных фарах контрольной лампой убедитесь в отсутствии просадки напряжения на штатной цепи.

После монтажа протестируйте работу фар на всех режимах освещения. Короткое замыкание в новой цепи может вывести из строя штатную проводку, поэтому перед первым включением проверьте мультиметром сопротивление между «+» кабеля и массой (должно быть >1 кОм).

Тестирование работы фар до фиксации

Перед окончательным креплением фар обязателен предварительный тест электропроводки и функциональности. Подключите провода согласно схеме к штатному разъему или реле (для моделей с повышенной мощностью), временно зафиксировав корпус фары на месте. Проверьте корректность работы всех режимов: ближний свет, габариты, а для противотуманок – отдельное включение через соответствующий переключатель в салоне.

Убедитесь в отсутствии коротких замыканий, протестировав систему под нагрузкой 10-15 минут. Проверьте герметичность соединений и угол светового пучка на ровной поверхности (оптимально – 1% наклона ниже горизонтальной оси фары). Используйте мультиметр для контроля напряжения на клеммах – отклонение более 10% от номинала 12V требует диагностики цепи.

Критерии успешного тестирования

Равномерность свечения: отсутствие затемненных секций в световом пятне
Стабильность контактов: мерцание при вибрации корпуса недопустимо
Точность фокусировки: четкая верхняя граница пучка без рассеивания вверх
Защита от влаги: конденсат внутри оптики после полива водой – брак

Параметр	Норма	Метод проверки
Потребляемый ток	≤ 8А (для LED 55W)	Амперметр в разрыве цепи
Прогрев корпуса	≤ 70°C	Термометр после 20 мин работы
Сопротивление изоляции	> 5 МОм	Мегомметр (+12V/корпус)

При обнаружении отклонений немедленно обесточьте цепь и проверьте: соответствие сечения проводов (мин. 1.5 мм²), надежность "массы", работу предохранителя. Только после устранения недостатков переходите к финальному монтажу с применением герметика для технологических отверстий.

Герметизация корпуса: профилактика запотевания

Запотевание стекла фары возникает из-за проникновения влажного воздуха внутрь корпуса с последующей конденсацией при перепадах температур. Основная причина – нарушение герметичности соединений, трещины или износ уплотнителей. Качественная герметизация блокирует доступ влаги, сохраняя оптические свойства и предотвращая коррозию контактов.

Регулярная проверка целостности корпуса обязательна после замены ламп, ударов или длительной эксплуатации. Особое внимание уделите стыкам между стеклом и пластиковым корпусом, местам ввода проводов, а также креплению задних защитных крышек. Любые дефекты требуют немедленного устранения.

Методы обеспечения герметичности

Уплотнители стекла: Замена изношенной резиновой прокладки по периметру стекла. При установке новый уплотнитель обрабатывается силиконовой смазкой для плотного прилегания.
Герметик для швов: Нанесение термостойкого автомобильного герметика (например, черного силикона) на стык стекла и корпуса тонким непрерывным слоем.
Задние заглушки: Контроль эластичности резиновых сальников проводов и крышек. При деформации – замена комплектующих.
Вентиляционные клапаны: Очистка мембран от грязи для свободного выхода теплого воздуха без попадания влаги внутрь.

После ремонта проведите тест: направьте струю воды на фару при работающем свете. Отсутствие капель внутри в течение 10-15 минут подтверждает успешную герметизацию. Для моделей с разборным корпусом (например, Hella, Kirsch) процедура проще, неразборные фары требуют аккуратности при работе с герметиком.

Регулировка угла наклона фар

Корректная регулировка угла наклона фар на Газели критически важна для безопасности: слишком высокий луч ослепляет встречных водителей, а заниженный сокращает зону видимости в темноте или тумане. Процедура выполняется на ровной площадке у стены или с использованием оптического регулятора после предварительной проверки давления в шинах и загрузки автомобиля.

Для регулировки противотуманных фар (ПТФ) используйте вертикальные винты на корпусе, расположенные сверху или сбоку. Основная цель – добиться четкой верхней границы светового пучка ниже уровня основных фар, обеспечивая подсветку дорожного полотна непосредственно перед автомобилем без рассеивания в туманной среде.

Пошаговая инструкция

Установите Газель на ровную поверхность в 5 метрах от вертикального экрана (стена, ворота).
Нанесите на экран разметку:
- Горизонтальную линию (H) на уровне центров ПТФ
- Вертикальные оси (V) напротив каждой фары
Включите противотуманки и ослабьте крепежные винты корпуса.
Вращайте регулировочный винт вертикали до совпадения верхней границы светового пятна с линией H на экране.
Зафиксируйте винты, избегая смещения настроек.

Критерии правильной настройки:

Световой луч не поднимается выше 0.5 метра от земли на расстоянии 10 м
Равномерное освещение обочины без "завала" вправо/влево
Отсутствие засветки в зеркала впереди идущего транспорта

Ошибка регулировки	Последствия
Чрезмерный подъем луча	Ослепление встречных машин, штрафы ГИБДД
Слишком низкое положение	Дистанция видимости менее 20 метров в тумане
Асимметрия правой/левой фары	Искажение зоны освещения, утомляемость глаз водителя

Важно: Регулируйте ПТФ отдельно от головного света. При замене ламп или ударах по корпусу проверяйте настройки повторно – крепления Газели подвержены вибрациям. Для моделей с корректором ручного типа (ГАЗель Бизнес) используйте его только для основных фар.

Частые проблемы при неправильном подключении

Неправильный монтаж противотуманных фар на Газель приводит к постоянному перегоранию ламп из-за неверно подобранного предохранителя или реле. Перегрузка цепи вызывает оплавление контактов в блоке предохранителей и повреждение изоляции проводов, что создаёт риск короткого замыкания.

Обратная полярность при подключении к блоку ПТФ выводит диодные модели из строя мгновенно, а галогенные – работают с перебоями. Ошибки в коммутации с массой кузова провоцируют плавающие замыкания на корпус, что проявляется в самопроизвольном включении фар или мигании при повороте руля.

Типичные последствия ошибок

Перегрев проводки – сечение кабеля не соответствует мощности ламп
Отказ штатной светотехники – габариты гаснут при активации ПТФ
Разряд АКБ – фары продолжают потреблять ток после выключения зажигания
Ошибка CAN-шины – при подключении к неподходящим точкам бортовой сети

Ошибка	Результат	Решение
Прямое подключение к АКБ	Плавка изоляции, пожар	Обязательное использование реле
Игнорирование предохранителя	Выход из строя генератора	Врезка предохранителя в разрыв +12В
Негерметичность колодок	Окисление контактов	Обработка диэлектрической смазкой

Наиболее критична неправильная коммутация с переключателем салона – при использовании тонких сигнальных проводов вместо силовых контактов реле происходит залипание кнопки и возгорание. Для проверки схемы обязателен тест мультиметром перед финальной сборкой.

Диагностика короткого замыкания

Короткое замыкание в цепи противотуманных фар Газели проявляется частым перегоранием предохранителя F15 (15А), отказом работы фар при включении зажигания, срабатыванием защиты блока реле или характерным запахом горелой изоляции. Игнорирование проблемы ведет к риску возгорания электропроводки или повреждению блока управления.

Поиск замыкания требует последовательной проверки всех элементов цепи: предохранителя, реле, контактов выключателя, целостности проводов и разъемов, а также самих фар. Критически важно обесточить цепь перед диагностикой, отключив АКБ и вынув предохранитель.

Этапы диагностики

Визуальный осмотр: Проверьте провода на перетирание (особенно в зоне дверей, рулевой колонки), оплавление изоляции, окисление клемм в колодках фар и под панелью.
Тестирование мультиметром:
- В режиме прозвонки: Снимите реле и предохранитель, проверьте сопротивление между "+" цепи фар и массой. Нулевое значение подтверждает КЗ.
- В режиме вольтметра: При включенном зажигании и вынутом предохранителе измерьте напряжение на обоих контактах его гнезда. Наличие тока укажет на замыкание "до" предохранителя.
Поиск методом исключения:
- Отсоедините разъемы фар – если КЗ исчезло, проблема в фарах или подводящих проводах.
- Отсоедините колодку выключателя – если КЗ пропало, неисправен выключатель или проводка до него.
- Проверьте реле: извлеките его и осмотрите контакты на спекание.

Таблица частых точек КЗ на Газели

Локация	Причина
Проводка в гофре между кузовом и капотом	Перелом жил, истирание об металл
Колодки подключения фар	Влага, окисление, закорачивание контактов
Зона педального узла	Перетирание о кронштейны, спекание с другими проводами
Корпус выключателя на панели	Загрязнение, залипание контактов

Важно: При обнаружении поврежденных проводов заменяйте участок целиком с термоусадкой, а не изолентой. После ремонта установите новый предохранитель и проверьте работу фар под нагрузкой. Если КЗ сохраняется – диагностируйте цепь от реле к АКБ.

Замена перегоревших ламп или светодиодов

Процедура замены перегоревших элементов в противотуманных фарах Газели зависит от типа установленной оптики (галогенные лампы H1/H3/H11 или светодиодные матрицы) и конструкции фары (разборная/неразборная). Перед началом работ убедитесь в наличии новой лампы/светодиодного модуля с идентичными характеристиками и маркировкой, а также отключите массу на аккумуляторе для предотвращения короткого замыкания.

Демонтаж фары чаще всего не требуется: доступ к лампам осуществляется через технологические отверстия в бампере или моторном щите после снятия защитных резиновых колпачков с тыльной стороны корпуса. Для светодиодных фар неразборного типа возможен только полный замены блока – это их ключевой недостаток по сравнению с ремонтопригодными галогенными вариантами.

Последовательность действий для галогенных ламп

Отсоедините фиксатор (проволочную скобу или пластиковый замок), удерживающий лампу в патроне.
Аккуратно извлеките перегоревшую лампу, взявшись за цоколь (не касайтесь колбы пальцами!).
Установите новую лампу в патрон, совместив направляющие на цоколе с пазами корпуса.
Зафиксируйте лампу скобой, верните на место защитный колпак.

Особенности замены светодиодов

Модульные блоки: Снимите контактную колодку питания, открутите крепежные винты/защелки, извлеките модуль.
Интегрированные LED: При выходе из строя отдельных диодов требуется замена всего герметичного блока фары.
Проверка драйвера: Если новая матрица не работает, убедитесь в исправности блока питания (частая причина "ложной" поломки).

Важно: После замены выполните юстировку фар! Неправильный угол наклона снижает эффективность ПТФ и ослепляет встречных водителей. Регулировочные винты расположены на корпусе фары.

Тип элемента	Средний срок службы	Сложность замены
Галогенная лампа (H-серия)	400-600 часов	★☆☆ (легко)
Светодиодный модуль	20 000+ часов	★★☆ (средне)
Неразборная LED-фара	до 50 000 часов	★★★ (требует демонтажа фары)

Примечание: Использование ламп повышенной мощности без модернизации проводки ведет к оплавлению контактов. Для LED всегда применяйте штатные или рекомендованные производителем комплекты – самодельные решения часто конфликтуют с бортовой электроникой Газели.

Обзор лучших производителей: TYC, Osram, Hella

TYC – тайваньский бренд, специализирующийся на светотехнике для коммерческого транспорта. Противотуманные фары TYC для Газели отличаются доступной ценой, простотой установки и соответствием стандартам ECE. В ассортименте представлены как галогенные модели (например, серия 6000K), так и светодиодные варианты. Отмечается хорошая герметичность корпуса и устойчивость к вибрациям.

Немецкие производители Osram и Hella позиционируются в премиум-сегменте. Osram фокусируется на инновационных технологиях: фары серии Night Breaker Laser обеспечивают на 150% больше света по сравнению со стандартными аналогами. Hella славится военным качеством сборки – модели типа FF 75 используют закаленное стекло и термостойкие поликарбонатные корпуса, что гарантирует защиту от камней и перепадов температур.

Сравнительные характеристики

Производитель	Технологии	Ресурс	Ценовой диапазон
TYC	Галоген / LED	2-3 года	1 200 - 3 500 руб.
Osram	LaserLight, Xenon	5+ лет	4 000 - 9 000 руб.
Hella	HD-оптика, IP67	7+ лет	5 500 - 12 000 руб.

Ключевые преимущества по отзывам:

TYC: Идеальны для замены штатных фар без доработок. Не боятся грязи, но световой пучок уже, чем у конкурентов.
Osram: Максимальная яркость и точная фокусировка луча. Требуют профессиональной установки из-за сложной схемы подключения.
Hella: Абсолютная герметичность даже при длительной эксплуатации в экстремальных условиях. Совместимы с ксеноновыми лампами.

Важно: Для подключения всех перечисленных брендов требуется реле (например, Hella 4RD 033 791-09) и предохранитель 15А. Схема включает последовательное соединение: АКБ → реле → фары → массу. Рекомендуется использовать термостойкий провод сечением 1.5 мм².

Соотношение цена/качество российских аналогов

Российские производители противотуманных фар для Газелей предлагают значительную ценовую привлекательность по сравнению с импортными брендами (европейскими, японскими, премиальными китайскими). Цены на отечественные ПТФ стартуют от 1000-1500 рублей за пару, что в 2-5 раз ниже стоимости аналогов известных иностранных марок. Это главный аргумент в их пользу для владельцев коммерческого транспорта, стремящихся к минимизации затрат на обслуживание.

Однако качество российских фар варьируется очень широко и напрямую коррелирует с ценой и конкретным производителем. Основная масса бюджетных изделий (особенно безымянных или от малоизвестных фирм) страдает от следующих типичных недостатков: недостаточная герметичность корпуса (запотевание, попадание влаги и грязи внутрь), хрупкий пластик рассеивателя (склонность к помутнению, пожелтению и растрескиванию от перепадов температур и вибрации), низкое качество отражателя (быстрая деградация покрытия, приводящая к потере светового потока), ненадежные колодки подключения и слабые крепежные элементы.

Ключевые аспекты при выборе

При оценке соотношения цена/качество российских ПТФ критически важно учитывать:

Производитель: Продукция известных отечественных заводов (таких как КЗАТЭ, Лисма, Автосвет (Киржач)) обычно демонстрирует более стабильное качество сборки и материалов по сравнению с абсолютно безымянными вариантами, хотя и стоит чуть дороже самых дешевых.
Ценовой сегмент: Фары в нижнем ценовом диапазоне (до 1500 руб/пара) чаще всего имеют серьезные компромиссы в качестве. Модели от 1500 до 3000 руб/пара от проверенных российских брендов обычно предлагают приемлемый баланс.
Световые характеристики: Большинство российских ПТФ имеют стандартную мощность 55Вт (H3) и световой поток, достаточный для выполнения своей основной функции в тумане или при плохой видимости. Однако распределение луча и его четкая граница (отсечка) часто уступают более дорогим аналогам.
Ресурс: Реальный срок службы бюджетных российских фар, особенно в жестких условиях эксплуатации Газели (вибрации, грязь, перепады температур), часто составляет 1-2 года, после чего требуется замена из-за помутнения, протечек или перегорания контактов. Качественные отечественные образцы служат дольше.

Категория	Ценовой диапазон (руб/пара)	Типичное Качество / Надежность	Особенности
Безымянные / Noname	800 - 1500	Низкое, высокий риск брака, малый ресурс	Частые проблемы с герметичностью, хрупкий пластик, плохие контакты
Российские бренды (КЗАТЭ, Лисма, Автосвет)	1500 - 3000	Среднее, приемлемое для цены	Более стабильное качество, узнаваемый производитель, часто соответствуют ГОСТ/ТУ
Премиальные импортные (Hella, Bosch, IPF, Osram)	от 4000 - 10000+	Высокое, большой ресурс	Отличная оптика, надежная герметизация, качественные материалы, точный луч

Вывод: Российские аналоги противотуманных фар для Газели обеспечивают очень привлекательное соотношение цена/функционал на начальном этапе, особенно если выбирать продукцию известных отечественных заводов в среднем ценовом сегменте. Они выполняют свою основную задачу в тумане при значительно меньших затратах. Однако в долгосрочной перспективе их ресурс и устойчивость к агрессивной среде эксплуатации коммерческого транспорта чаще всего уступают дорогим импортным аналогам. Выбор в пользу российских ПТФ – это осознанный компромисс в пользу экономии при готовности к потенциально более частой замене.

Анализ отзывов о долговечности ПТФ у грузовиков

Владельцы Газелей активно отмечают разницу в долговечности противотуманных фар в зависимости от типа источника света. Галогенные варианты, по отзывам, служат в среднем 1-2 года при регулярной эксплуатации в сложных условиях. Основными причинами выхода из строя называют вибрацию, попадание влаги внутрь корпуса и перегорание нити накаливания из-за ударов. Пользователи подчеркивают, что срок службы сильно зависит от качества конкретного бренда – дешевые комплекты часто не дотягивают даже до года.

Светодиодные (LED) ПТФ получают значительно более высокие оценки по долговечности. В отзывах указывается, что такие фары работают без замены 3-5 лет и более при условии защиты электроники от влаги. Ключевым фактором здесь признается качество драйвера и герметичность сборки. Отмечается, что китайские LED-модели эконом-сегмента могут преждевременно выходить из строя из-за перегрева или окисления контактов, тогда как изделия известных брендов демонстрируют стабильность.

Ключевые факторы долговечности по отзывам

Герметичность корпуса: Основная проблема – запотевание и коррозия из-за некачественных уплотнителей
Защита от вибрации: Поломки креплений и трещины на корпусе чаще встречаются у пластиковых фар
Качество проводки: Окисление контактов и перетирание проводов – частые причины неисправностей

Тип ПТФ	Средний срок службы	Типичные проблемы
Галогенные (бюджет)	6-12 месяцев	Перегорание ламп, трещины стекла, коррозия отражателя
Галогенные (премиум)	1.5-3 года	Помутнение оптики, нарушение контактов в патроне
LED (эконом)	1-2 года	Выход драйвера, деградация диодов, окисление разъемов
LED (качественные)	3+ года	Частичное помутнение линзы, износ креплений

Пользователи настоятельно рекомендуют обращать внимание на конструкцию корпуса – металлические основания и закаленное стекло существенно продлевают срок службы. Для LED-фар критически важна правильная установка блока управления (драйвера) в зоне с минимальным воздействием влаги и грязи. Многие отмечают, что дополнительная обработка разъемов токопроводящей смазкой и установка защитных кожухов значительно снижают риск окисления контактов.

В отзывах подчеркивается прямая зависимость долговечности от схемы подключения. Фары, подключенные через реле с предохранителем и штатный разъем, служат дольше самодельных соединений "скрутками". Особое внимание уделяется необходимости защиты ПТФ от обратной полярности и скачков напряжения в бортовой сети – это частая причина мгновенного выхода LED-фар из строя.

Сравнение видимости в снегопад с разными типами фар

В снегопад видимость резко ухудшается из-за отражения света от плотной завесы снежинок. Стандартные галогенные фары дальнего света усугубляют ситуацию: яркий пучок высвечивает снежные хлопья перед автомобилем, создавая слепящую "световую стену". Ближний свет частично решает проблему, но его недостаточная ширина и дальность ограничивают обзорность обочины.

Противотуманные фары демонстрируют преимущество благодаря уникальной оптике: широкий горизонтальный луч с резкой верхней границей направлен низко над дорогой. Это минимизирует подсветку снежинок в воздухе, освещая только покрытие под слоем снежной взвеси. Результат – контрастное выделение разметки и края проезжей части без обратного ослепления.

Особенности работы фар в снегопад

Стандартные галогенные:
- Дальний свет – высокая ослепляемость, минимальная полезная видимость
- Ближний свет – умеренная засветка, недостаточная освещенность периферии
Противотуманные (галоген/LED):
- Низко расположенный луч (< 50 см от покрытия)
- Широкая горизонтальная полоса света
- Отсутствие отражения от снежинок в 90% случаев
Ксеноновые/Светодиодные (основной свет):
- Яркость усиливает блики на снегу без корректора луча
- Автоматический корректор и омыватель частично улучшают эффективность

Тип фар	Расстояние видимости*	Четкость границ объектов	Риск ослепления
Галогенные (дальний свет)	15-20 м	Низкая	Критический
Галогенные (ближний свет)	30-40 м	Средняя	Умеренный
Противотуманные	40-60 м	Высокая (ближняя зона)	Минимальный
Ксенон/LED (ближний + ПТФ)	50-70 м	Высокая	Контролируемый

*Усредненные данные для скорости 40-60 км/ч в густом снегопаде

Оптимальная комбинация: противотуманные фары + ближний свет галогенных/ксеноновых фар. ПТФ освещают "слепую" зону в 10-15 метрах перед капотом, а штатный свет дает фоновая подсветка.
Ключевые ошибки:
- Использование только дальнего света
- Установка ПТФ выше рекомендованной высоты (луч отражается от снега)
- Применение ксенона в ПТФ без сертифицированных линз

Проблема	Средство	Периодичность
Пыль/грязь	Автошампунь + мягкая губка	Каждая мойка кузова
Окисление	Восстанавливающий комплект (абразивная паста + лак)	При появлении желтизны
Солевые разводы	Уксусный раствор (1:3 с водой)	После каждой поездки зимой

Запрещенные модификации противотуманок

Установка противотуманных фар на Газель должна строго соответствовать требованиям Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) и ПДД РФ. Любые отклонения от норм классифицируются как нелегальные модификации, влекущие административную ответственность.

Основные нарушения касаются цветовой гаммы излучения, схемы подключения и физического расположения фар. Использование несертифицированных световых приборов или их некорректная интеграция в электросеть автомобиля также признаются незаконными, независимо от причин модернизации.

Незаконные изменения и их последствия

Критичные нарушения при установке ПТФ:

Цвет ламп: Запрещены любые оттенки кроме белого или светло-желтого (п. 3.6 Приложения №8 ТР ТС). Синие, красные, зеленые или ксеноновые лампы в штатных корпусах недопустимы.
Расположение: Нижний край фары должен находиться не ниже 25 см от дороги, верхний – не выше уровня ближнего света фар (п. 3.4 ТР ТС). Монтаж на бампер или крышу без кронштейнов-лифтеров нарушает нормы.
Электрическая схема: Подключение напрямую к аккумулятору, совмещение с габаритами или ДХО без реле, отсутствие отдельного предохранителя. Обязательно использование штатного выключателя с индикатором.

Нарушение	Последствие
Использование LED-ламп в фарах под галоген	Ослепление встречных водителей, аннулирование ОСАГО
Отсутствие угла наклона (регулировки)	Штраф 500 руб. по ст. 12.5 КоАП РФ
Красные/синие рассеиватели	Конфискация оборудования по ст. 12.4 КоАП

Отдельно запрещена установка ПТФ в качестве основного света: их включение разрешено только при ухудшении видимости (туман, дождь, снегопад) совместно с ближним светом или габаритами (п. 19.4 ПДД). Монтаж несертифицированных фар без маркировки "Е22" или знака РСТ приводит к автоматическому провалу техосмотра.

Список источников

При подготовке материала о противотуманных фарах для автомобилей ГАЗель использовалась информация из проверенных и специализированных источников, обеспечивающих достоверность технических данных и практических рекомендаций. Анализ этих ресурсов позволил систематизировать сведения о видах фар, особенностях установки и реальном опыте эксплуатации.

Особое внимание уделялось источникам, предоставляющим актуальные схемы подключения, сравнительные характеристики различных моделей противотуманок и откровенные отзывы владельцев коммерческого транспорта. Это гарантирует практическую применимость представленной информации для решения конкретных задач модернизации автомобиля.

Категории источников

Официальная техническая документация: Руководства по ремонту и эксплуатации ГАЗель (включая схемы электрооборудования).
Специализированные автомобильные форумы: Обсуждения владельцев ГАЗелей на тематических площадках (например, разделы, посвященные светотехнике и тюнингу).
Отзывы покупателей: Мнения пользователей на сайтах крупных интернет-магазинов автозапчастей (по конкретным моделям противотуманных фар).
Видео-контент: Инструкции по самостоятельной установке и подключению фар, размещенные авторами с опытом работы на ГАЗель.
Сайты производителей автокомпонентов: Технические характеристики, инструкции по монтажу и гарантийные условия для противотуманных фар популярных брендов.
Профильные автомобильные издания и порталы: Обзоры новинок рынка светотехники, сравнительные тесты и рекомендации по выбору.
