Противотуманные фары УАЗ Патриот - выбор, монтаж, настройка

Статья обновлена: 18.08.2025

УАЗ Патриот создан для сложных дорожных условий, где видимость становится критическим фактором безопасности.

Правильно подобранные противотуманные фары обеспечивают чёткое освещение в дождь, туман или снегопад, значительно повышая контроль над дорожной ситуацией.

Эта статья содержит практические рекомендации по выбору оптимальных фар, их грамотной установке на автомобиль и корректной эксплуатации для максимальной эффективности и долговечности.

Ключевые отличия ПТФ от штатной оптики УАЗ Патриот

Штатная оптика УАЗ Патриот предназначена для общего освещения дорожного полотна в стандартных условиях. Ближний и дальний свет фокусируются на средней и дальней дистанции, обеспечивая базовую видимость в темное время суток, но теряют эффективность при осадках, тумане или пыли из-за отражения и рассеивания лучей.

Противотуманные фары (ПТФ) разработаны специально для сложных метеоусловий. Их ключевая особенность – формирование широкого горизонтального пучка света с четкой верхней границей, который "ложится" под слой тумана, дождя или снега, освещая обочину и ближнюю зону перед автомобилем без создания световой завесы.

Сравнительные характеристики

Параметр	Штатная оптика	ПТФ
Направление пучка	Рассеянный вертикально-горизонтальный поток	Плоский широкий луч с резким срезом сверху
Высота установки	Высоко (уровень капота)	Низко (25-50 см от дороги)
Цветовая температура	Белый свет (4500-6500K)	Желтый или селективный желтый (3000-4300K)
Защита от влаги	Базовая герметизация	Усиленные уплотнения, дренажные каналы
Специфика работы	Адаптирована к чистой дороге	Подавление отражения от капель/частиц

Принципиальная разница проявляется в углах рассеивания: ПТФ освещают на 60-70% шире штатных фар, захватывая обочины. Дополнительно они оснащаются ударопрочными рассеивателями из поликарбоната и усиленными отражателями, устойчивыми к вибрациям без потери фокусировки.

Оптимальные типы ламп: галоген, светодиод или ксенон

Галогенные лампы остаются бюджетным и простым решением для противотуманных фар УАЗ Патриот. Они легко заменяются, совместимы со штатной проводкой и дают теплый свет (обычно 3000–3500K), эффективно пробивающий туман и снег. Однако их ресурс ограничен (500–1000 часов), яркость ниже современных аналогов, а стекло колбы чувствительно к загрязнениям и влаге.

Светодиодные (LED) лампы предлагают высокую энергоэффективность, мгновенное включение и долгий срок службы (15 000–30 000 часов). Их свет яркий и белый (5000–6000K), но для корректной работы в штатных фарах Патриота критически важны модели с правильной цоколем (H8, H11) и точным позиционированием светящего элемента (CSP/LED чипы). Требуют качественного радиатора и драйвера, дешевые аналоги слепят встречных водителей.

Ксенон: плюсы и ограничения

Ксеноновые лампы (HID) обеспечивают максимальную яркость и отличную освещенность дороги в непогоду за счет газоразрядной технологии. Цветовая температура (4000–5000K) близка к дневному свету. Но их установка в ПТФ Патриота сложна: обязательны блоки розжига, герметизация фары, а по ПДД РФ – автоматический корректор угла наклона и омыватель (которых у базового Патриота нет). Незаконный монтаж без этих систем влечет штрафы.

Сравнительная характеристика

Параметр	Галоген	Светодиод (LED)	Ксенон (HID)
Яркость (Люмен)	800–1500	1500–3000+	2500–4000+
Ресурс работы	500–1000 ч	15 000–30 000 ч	2000–5000 ч
Энергопотребление	55–65W	15–35W	35W (+ розжиг)
Сложность монтажа	★☆☆ (Просто)	★★☆ (Средне)	★★★ (Сложно)
Цена комплекта	Низкая	Средняя/Высокая	Высокая
Юридические нюансы	Без ограничений	Только сертифицированные модели	Требует спец.оборудования

Расчет необходимой яркости и светового потока

Точный расчет светового потока критичен для эффективной работы противотуманных фар: недостаточная яркость ухудшит видимость, а избыточная создаст опасную световую стену в тумане. Основной ориентир – соответствие ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48), устанавливающему нормы для световых приборов ТС.

Ключевые параметры для вычислений – сила света (в канделах, кд) и общий световой поток (в люменах, лм). Для противотуманок приоритетна не дальность, а равномерное освещение дорожного полотна перед автомобилем без бликов. Учитывайте цветовую температуру: оптимальный диапазон 3000-4500K (желтый или белый теплый спектр) для минимизации отражения от капель воды.

Факторы расчета и практические рекомендации

Рассчитайте минимально необходимый световой поток по формуле: Ф = E × S, где E – требуемая освещенность (рекомендуется 40-50 лк для тумана), S – площадь покрытия (ширина ~5-6 м, дистанция 10-15 м). Для стандартных условий достаточно 600-1200 лм на фару. Учитывайте:

Тип ламп:
- Галоген: 800-1500 лм
- LED: 1000-2500 лм (требует корректора угла накоза)
- Ксенон: 2000-3500 лм (не рекомендован без автокорректора)
Угол рассеивания: горизонтальный 50-70°, вертикальный до 35°.
Высоту установки: не ниже 250 мм от дороги и не выше фар ближнего света (п. 4.3 ГОСТ).

Проверьте соответствие силы света в контрольных точках (данные для режима "ПТФ"):

Зона проверки	Макс. значение (кд)
Точка B50L (50 вверх от оси луча)	≤ 0,4
Горизонтальный сектор h-h	≥ 150
Зона 3° вниз от h-h	≤ 3000

Используйте люксометр для замеров после установки. Интенсивность не должна превышать 800 кд в зоне 3° ниже горизонтали. Для LED-моделей с заявленными 2000+ лм обязателен сертификат соответствия – без него возможен штраф по КоАП ст. 12.5.

Выбор корпуса: пластик vs металл, защита от воды

При выборе корпуса противотуманных фар для УАЗ Патриот ключевыми критериями являются материал изготовления (пластик или металл) и уровень защиты от влаги. Пластиковые корпуса отличаются малым весом, устойчивостью к коррозии и умеренной ценой, но могут деформироваться при экстремальных температурах или механических ударах. Металлические (чаще алюминиевые) варианты обеспечивают повышенную прочность и эффективный теплоотвод от ламп, однако подвержены коррозии при повреждении покрытия и создают дополнительную нагрузку на крепления.

Защита от воды определяется классом IP (Ingress Protection). Для противотуманок критичен второй показатель в маркировке (защита от жидкостей):

IPX4 – минимально допустимый вариант (устойчивость к брызгам)
IPX6/7 – рекомендованный стандарт (выдерживает струи воды и кратковременное погружение)

Дополнительные факторы выбора:

Параметр	Пластик	Металл
Вибрационная стойкость	Средняя (требует усиленных креплений)	Высокая
Ремонтопригодность	Низкая (трещины требуют замены)	Частичная (возможна рихтовка)
Герметизация	Зависит от качества уплотнителя и сборки, а не от материала

Важно: Независимо от материала, проверяйте целостность прокладок и наличие дренажных каналов в нижней части корпуса для отвода конденсата. Для металлических моделей обязательна антикоррозийная обработка мест крепления к кузову.

Проверка сертификации ECE R19 для дорожной легализации

Соответствие противотуманных фар стандарту ECE R19 является обязательным требованием для легального использования на дорогах РФ и стран Таможенного союза. Данный регламент устанавливает строгие нормы по светораспределению, углам освещения и устойчивости к внешним воздействиям, гарантируя безопасность участников движения. Установка несертифицированных фар влечет административную ответственность и запрет эксплуатации автомобиля.

Маркировка соответствия ECE R19 наносится на рассеиватель или корпус фары в виде комбинации символов внутри круга. Обязательные элементы включают: букву E (знак ЕЭК ООН), цифровой код страны одобрения (например, 22 для России), номер стандарта R19 и стрелку направления света. Отсутствие этой маркировки или ее нечитаемость свидетельствуют о нарушении требований.

Порядок проверки сертификации

Визуальный осмотр фары: Найдите выбитую/выгравированную маркировку на стекле или корпусе
Проверка комбинации символов: Убедитесь в наличии полной формулы (пример: E22 R19)
Сверка с документами: Соотнесите маркировку с сертификатом соответствия в техпаспорте изделия
Контроль ориентации: Стрелка на маркировке должна указывать вверх при правильном монтаже

Элемент маркировки	Значение	Критичность
Буква E в круге	Соответствие стандартам ЕЭК ООН	Обязательно
Двузначный код (22, 1, 5 и т.д.)	Страна, выдавшая сертификат (22=Россия)	Обязательно
R19	Номер регламента для противотуманных фар	Обязательно
Стрелка ▲	Правильная установка (должна быть направлена вверх)	Рекомендовано

При обнаружении несоответствий или отсутствии маркировки эксплуатация фар запрещена. Дополнительно проверьте целостность пломб сертификационного центра (при наличии) и сведите данные с электронной базой реестра одобрений ЕЭК ООН через VIN-проверку на официальных порталах.

Корректный цвет светового луча: белый или желтый

Цвет светового луча противотуманных фар напрямую влияет на эффективность освещения в сложных метеоусловиях. Желтый спектр (примерно 3000-4300K) обладает физическими преимуществами: его лучи меньше рассеиваются каплями воды или снегом, создавая более контрастную картинку. Белый свет (5000-6000K) сильнее отражается от частиц влаги, образуя «световую завесу», что снижает видимость.

При выборе для УАЗ Патриот учитывайте климатические особенности эксплуатации. В регионах с частыми туманами, мокрым снегом или дождями желтый свет предпочтительнее – он обеспечивает четкое восприятие рельефа дороги и обочин. Белый свет допустим при редком использовании ПТФ в условиях хорошей видимости, но его применение в туман критикуется специалистами.

Ключевые аспекты выбора

При принятии решения ориентируйтесь на следующие критерии:

Безопасность в туман: Желтый свет снижает нагрузку на глаза водителя за счет теплого спектра и минимизирует блики от влаги.
Юридические требования: Согласно ПДД РФ (п. 19.11), противотуманные фары должны излучать только белый или желтый свет. Смешение цветов на одном ТС запрещено.
Совместимость с оптикой: Штатные отражатели УАЗ Патриот рассчитаны на определенный спектр. Установка неподходящих ламп (например, ксеноновых в фары под галоген) ухудшит фокусировку луча.

Параметр	Желтый свет (галоген/светодиод)	Белый свет (галоген/светодиод)
Видимость в туман/снегопад	Высокая (лучшая контрастность)	Средняя (риск бликов)
Усталость глаз при длительном использовании	Низкая	Умеренная
Соответствие штатной оптике	Оптимально для заводских ПТФ	Требует проверки регламента

Важно: При замене ламп или установке новых фар выбирайте изделия с маркировкой E22 (одобрены для РФ). Дешевые белые светодиоды с «холодным» оттенком (выше 6500K) часто имеют несоответствующий спектр и не сертифицированы для ПТФ.

Анализ форм-факторов: круглые, прямоугольные, врезные

Форма противотуманных фар напрямую влияет на их функциональность, сложность установки и интеграцию с дизайном УАЗ Патриот. Каждый форм-фактор обладает уникальными особенностями распределения светового пучка и требованиями к монтажу, что определяет их эффективность в условиях плохой видимости.

Для УАЗ Патриот доступны три основных типа: классические круглые модели, угловатые прямоугольные варианты и современные врезные конструкции. Выбор зависит от технических возможностей авто, стилистических предпочтений владельца и планируемых условий эксплуатации внедорожника.

Круглые	Прямоугольные	Врезные
Преимущества: Универсальный монтаж на кронштейны или штатные точки, равномерное рассеивание света, высокая ремонтопригодность Недостатки: Ограниченная площадь светоотдачи, традиционный дизайн Для Патриота: Идеальны для базовой установки без доработок бампера	Преимущества: Увеличенная площадь освещения, современный внешний вид, лучшая горизонтальная подсветка обочины Недостатки: Требуют точной подгонки креплений, сложнее герметизировать стыки Для Патриота: Оптимальны при замене штатных ПТФ или установке в спецкрепления	Преимущества: Максимальная интеграция в бампер, защита от механических повреждений, стильный look Недостатки: Необходимость вырезки отверстий, риск деформации бампера, высокая стоимость Для Патриота: Подходят для тюнинга при наличии усиленного бампера

При выборе круглых фар акцент делайте на диаметр корпуса и совместимость с родными креплениями Патриота. Прямоугольные модели требуют проверки геометрии посадочного места – особенно при установке вместо штатных. Врезные конструкции критичны к точности разметки бампера: ошибка приводит к вибрациям и запотеванию стекол.

Важность угла освещения и рассеивателя

Угол освещения определяет, куда направляется световой поток: он должен стелиться низко над дорогой, не поднимаясь выше 50-70 см от покрытия. Это позволяет подсвечивать обочину и разметку непосредственно перед автомобилем, избегая отражения от капель воды или частиц тумана. Неправильный угол (слишком высокий) ослепляет встречных водителей и ухудшает видимость в непогоду.

Рассеиватель формирует ширину и четкость световой границы: качественный оптический элемент создает широкий горизонтальный луч с резкой верхней кромкой. Это обеспечивает равномерное "распластанное" освещение без темных зон по бокам, критичное для движения на узких трассах или в колее. Дешевые линзы дают размытое пятно с засветом вверх, сводя на нет преимущества ПТФ.

Ключевые аспекты настройки

Для УАЗ Патриот обязательна регулировка угла наклона после монтажа:

Установите авто на ровную площадку в 5 метрах от стены с полной загрузкой (водитель + пассажир).
Отметьте на стене центр каждой фары и проведите горизонтальную линию на 5 см ниже меток.
Верхняя граница светового пятна должна совпадать с этой линией – используйте винты корректора на корпусе ПТФ.

Типы рассеивателей:

Тип	Плюсы	Минусы
Призматический	Низкая цена, устойчивость к вибрациям	Нечеткая граница света, потеря яркости
Линзованный	Резкая светотеневая граница, КПД до 95%	Требует точной установки, дороже

Эксплуатация с поврежденным рассеивателем (трещины, помутнение) недопустима: дефекты создают хаотичные блики. Регулярно очищайте стекло от грязи и проверяйте герметичность корпуса – конденсат внутри снижает эффективность на 40-60%.

Комплекты со встроенными габаритами и повторителями

Комплекты противотуманных фар со встроенными габаритными огнями и повторителями поворотов предлагают комплексное решение для УАЗ Патриот, объединяя несколько функций в одном устройстве. Такие модели монтируются в штатные места бампера, заменяя стандартные ПТФ, при этом обеспечивают не только основное освещение, но и выполняют роль боковых габаритов и индикаторов маневра.

При установке важно корректно подключить дополнительные контакты к бортовой сети автомобиля: провода габаритов соединяются с цепью габаритных огней, а повторители – с проводкой указателей поворотов. Рекомендуется использовать реле и предохранители, идущие в комплекте, для защиты цепи от перегрузок и предотвращения конфликтов с CAN-шиной.

Критерии выбора и особенности эксплуатации

При покупке обращайте внимание на следующие аспекты:

Сертификация: соответствие ГОСТ Р 41.48-2004 для световых приборов.
Степень защиты: IP67 и выше для предотвращения заливания водой.
Тип ламп/светодиодов: LED-модули предпочтительнее из-за долговечности и яркости.

Распространенные проблемы и решения:

Проблема	Причина	Решение
Мигание повторителей в 2 раза чаще	Несовместимость нагрузки со штатным реле-прерывателем	Установка дополнительного резистора (load resistor)
Конденсация влаги в корпусе	Нарушение герметичности уплотнителей	Замена силиконовых прокладок, обработка стыков герметиком

Важно: Регулярно проверяйте чистоту рассеивателей – грязь снижает эффективность всех режимов работы. При замене ламп отдавайте предпочтение оригиналам от производителя комплекта для сохранения герметичности.

Бюджетные и премиальные бренды: сравниваем надёжность

Бюджетные противотуманные фары (например, от брендов типа «Старт», «Форвард» или универсальные китайские модели) привлекают ценой, но часто используют пластик низкой плотности и упрощённую электронику. Резиновые уплотнители быстро дубеют на морозе, а корпус деформируется от вибраций без армирования, что ведёт к запотеванию и коротким замыканиям. Световой поток таких фар неравномерен и деградирует уже через 6–12 месяцев активной эксплуатации.

Премиальные решения (Hella, Osram, IPF, Philips) отличаются литыми корпусами из термостойких композитов, усиленными креплениями и герметизацией двойными контурами уплотнений. Линзы из закалённого стекла или оптического поликарбоната устойчивы к сколам, а блоки управления защищены от импульсных скачков напряжения. Рефлекторы с алюминиевым напылением сохраняют светоотдачу на 90% даже после 3–5 лет использования в условиях бездорожья.

Ключевые отличия в долговечности

Критерий	Бюджетные бренды	Премиальные бренды
Защита от влаги	Частое запотевание после мойки/дождя	Полная герметичность (стандарт IP67/IP68)
Устойчивость к вибрациям	Трещины на корпусе, расшатанные крепления	Демпфирующие вставки, виброизолирующее крепление
Ресурс ламп/светодиодов	500–1000 часов	5000+ часов (с защитой от перегрева)
Коррозия контактов	Окисление через 6 месяцев	Позолоченные клеммы, силиконовая изоляция

Важно: Даже топовые фары требуют правильной установки – зазоры между кузовом и корпусом должны компенсироваться резиновыми гофрами, а проводка прокладываться вдали от выхлопной системы. Для бюджетных моделей монтаж обязательно включает дополнительную герметизацию стыков силиконовым составом.

Установка противотуманных фар: штатные ниши или бампер?

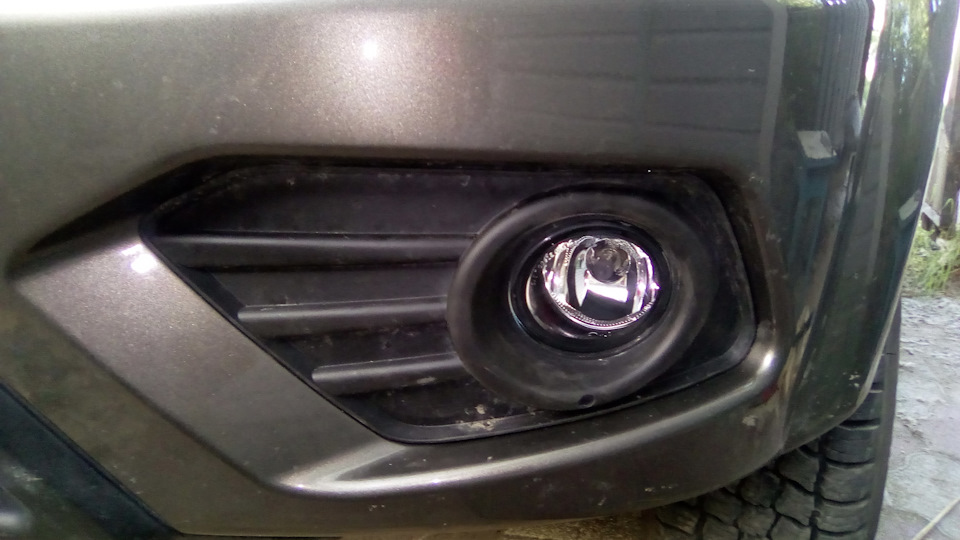

Штатные ниши под передним бампером УАЗ Патриот изначально предназначены для монтажа противотуманных фар заводской комплектации. Это решение обеспечивает строгое соответствие техническим требованиям производителя по углам освещения, защите от вибраций и гидроизоляции. Использование предусмотренных мест исключает необходимость сверления кузова и минимизирует риски повреждения проводки.

Альтернативный вариант – установка в дополнительные точки на бампере – применяется при нестандартных размерах фар или для улучшения геометрии светового пучка. Такой подход требует тщательного выбора позиции с учетом дорожного просвета, углов наклона и защиты от механических воздействий. Самостоятельное крепление к бамперу увеличивает сложность монтажа и риски нарушения целостности элементов.

Сравнительный анализ вариантов

Критерий	Штатные ниши	Бампер
Сложность монтажа	Минимальная (готовые крепления)	Высокая (требует разметки, сверления)
Защита от грязи	Оптимальная (ниши закрыты снизу)	Зависит от позиции (риск залипания)
Юридические нормы	Полное соответствие ПДД	Риск нарушений (высота/угол света)
Уязвимость	Снижена (в зоне буферной защиты)	Высокая (риск сколов при бездорожье)
Гибкость позиционирования	Ограничена конструкцией	Широкая (любое место на бампере)

Ключевые рекомендации:

Приоритет штатным нишам – гарантируют правильный светораспределение и сохранность фар.
При монтаже на бампер:
1. Проверьте соответствие ГОСТ Р 51709-2001: высота от дороги – 25-80 см, расстояние до габаритов – не более 40 см.
2. Используйте кронштейны с демпфирующими прокладками против вибраций.
3. Обеспечьте герметизацию отверстий термоусадкой.
Избегайте установки в нижней трети бампера – повышается риск разрушения фар на бездорожье.

Подключение через реле или напрямую к АКБ: нюансы

Прямое подключение противотуманных фар УАЗ Патриот к аккумулятору без реле кажется простым решением – достаточно протянуть провода от АКБ к фарам через выключатель в салоне. Однако такой подход создает риски: штатная электропроводка автомобиля не рассчитана на высокую нагрузку (обычно 55-100W на фару), что может вызвать перегрев проводов, оплавление изоляции и даже возгорание. Дополнительная нагрузка на замок зажигания через штатный выключатель сокращает его ресурс.

Подключение через реле – правильное техническое решение. Реле выступает как электромагнитный выключатель: маломощная цепь от салонной кнопки управляет силовой цепью, идущей напрямую от АКБ к фарам через предохранитель. Это исключает перегрузку штатной проводки, защищает контакты выключателя и обеспечивает стабильное напряжение на лампах без просадок, что критично для галогенных и LED-фар.

Ключевые отличия схем подключения

Прямое подключение к АКБ (минусы):

Риск перегрева проводки из-за высокой силы тока
Ускоренный износ контактов штатного выключателя
Просадка напряжения на лампах при длительной работе
Отсутствие защиты предохранителем в цепи фар (только общий на АКБ)

Подключение через реле (рекомендуется):

Безопасность: Силовая цепь защищена отдельным предохранителем
Надежность: Штатная проводка и выключатель работают с минимальной нагрузкой
Эффективность: Стабильное напряжение обеспечивает максимальную яркость фар
Долговечность: Реле и контакты выключателя служат дольше

Параметр	Прямое подключение	Через реле
Защита от КЗ	Только общий предохранитель АКБ	Отдельный предохранитель на цепи фар
Нагрузка на выключатель	Полная сила тока фар (до 10А)	Ток управления реле (0.1-0.5А)
Падение напряжения	Высокое (особенно при тонких проводах)	Минимальное (при правильном сечении кабеля)

Обязательные условия при монтаже: Используйте медные провода сечением не менее 1.5 мм² для цепи управления реле и 2.5-4 мм² для силовой цепи к фарам. Устанавливайте предохранитель (номинал по мощности фар) в 10-15 см от плюсовой клеммы АКБ. Герметизируйте все соединения вне салона. Подключайте реле к питанию только после замка зажигания, чтобы исключить работу фар при выключенном двигателе.

Необходимые инструменты для самостоятельной установки

Качественный монтаж противотуманных фар на УАЗ Патриот требует подготовки точного набора инструментов. Отсутствие даже одного ключа или неподходящий режущий инструмент значительно усложнит процесс и увеличит время работы.

Ориентируйтесь на стандартный комплект для электромонтажа и кузовных работ, но учитывайте особенности креплений конкретной модели фар и проводки вашего автомобиля. Проверьте состояние инструментов заранее, особенно изоленты и клемм.

Основной набор инструментов

Электромонтажный комплект: кусачки, стриппер для снятия изоляции, обжимные клещи для клемм
Измерительные приборы: мультиметр для проверки напряжения и целостности цепи
Крепежные инструменты: набор рожковых и накидных ключей (8-13 мм), крестовая и шлицевая отвертки

Расходные материалы

Электроизоляция	Термоусадка разного диаметра, изолента ПВХ
Клеммы	Изолированные "мама", кольцевые под болт 6-8 мм
Защита проводки	Пластиковые хомуты, гофротрубка Ø10-12 мм

Дополнительные приспособления

Сверло Ø 4-5 мм с набором коронок (для установки кнопки в панель)
Штангенциркуль для точного замера посадочных отверстий
Силиконовый герметик для гидроизоляции соединений
Фонарик или переносная лампа для подсветки рабочей зоны

Демонтаж бампера УАЗ Патриот для монтажа ПТФ

Перед началом работ подготовьте необходимые инструменты: крестообразную и плоскую отвёртки, головку на 10 с трещоткой или воротком, пассатижи. Убедитесь, что автомобиль стоит на ровной поверхности, зафиксирован ручным тормозом, а аккумуляторная батарея отключена.

Осмотрите крепления бампера: основные болты расположены в передней части колесных арок и под радиаторной решёткой. Дополнительные клипсы и саморезы могут находиться снизу бампера и в зоне брызговиков. Очистите загрязнённые соединения щёткой для облегчения откручивания.

Пошаговая процедура демонтажа

Снимите колёсные арки:
- Выкрутите саморезы крепления подкрылков к бамперу (4-5 шт. с каждой стороны)
- Отогните пластиковые подкрылки в сторону колёс
Открутите основные болты:
- Демонтируйте 2 болта в верхней части бампера (под радиаторной решёткой)
- Удалите 4 болта крепления в колесных арках (по 2 с каждой стороны)
Отсоедините дополнительные крепления:
- Снимите пластиковые клипсы вдоль нижней кромки бампера
- Выкрутите саморезы, фиксирующие бампер к лонжеронам (если имеются)
Аккуратно снимите бампер:
- Потялите конструкцию на себя, отсоединяя направляющие пистоны
- Отключите разъёмы датчиков парковки (при наличии), удерживая фиксатор
- Извлеките бампер, избегая царапин на кузове

Важно! Поместите снятый бампер на мягкую поверхность лицевой стороной вверх. Перед монтажом ПТФ очистите посадочные места от грязи и обработайте антикором металлические кронштейны. При обратной установке бампера проверьте надёжность фиксации всех клипс и равномерность зазоров между элементами кузова.

Подготовка штатных посадочных мест и отверстий

Убедитесь в наличии штатных креплений для противотуманных фар под передним бампером УАЗ Патриот. Снимите пластиковые заглушки, закрывающие технологические отверстия, аккуратно поддев их отверткой или монтажной лопаткой. Проверьте состояние резьбовых соединений в местах крепления кронштейнов – при наличии коррозии обработайте их WD-40 или очистите метчиком.

Тщательно осмотрите проводку, идущую от моторного отсека к зоне установки фар. Штатные разъемы часто спрятаны под обшивкой или закреплены стяжками – освободите их, отсоединив фиксаторы. При отсутствии заводской проводки подготовьте трассу для прокладки кабелей через технологические отверстия в моторном щите, используя резиновые уплотнители для защиты от влаги и перетирания.

Ключевые этапы работ

Очистка поверхностей: Удалите грязь и окислы с металлических площадок креплений, обезжирьте контактные зоны.
Проверка резьбы: Вверните болты крепления кронштейнов вручную – ход должен быть плавным. При необходимости восстановите резьбу.
Герметизация отверстий: Обработайте края технологических проходов силиконовым герметиком после монтажа проводки.

Элемент	Проверка	Действие при проблеме
Крепежные уши	Отсутствие трещин, коробления	Замена кронштейна, усиление сваркой
Штатные разъемы	Целостность контактов, фиксаторов	Очистка контактов, замена колодки
Резиновые заглушки	Эластичность, отсутствие разрывов	Установка новых уплотнителей

Проложите жгут проводки через подготовленные отверстия, избегая контакта с подвижными частями подвески и острыми кромками.
Закрепите провода пластиковыми хомутами с шагом 15-20 см, оставив небольшой провис возле фар для виброкомпенсации.
Проверьте свободный ход разъемов – они должны подключаться к фарам без натяжения.

Фиксация электропроводки с защитой от вибраций

Вибрации кузова УАЗ Патриот, особенно при эксплуатации на бездорожье, представляют серьезную угрозу для целостности проводки противотуманных фар. Нефиксированные провода могут перетираться об острые кромки кузова или элементов подвески, истираться, что неизбежно ведет к коротким замыканиям, обрывам цепи и выходу фар из строя. Надежная фиксация – обязательное условие долговечности системы.

Основная задача – исключить любое перемещение или трение проводки относительно кузова, двигателя, элементов рамы. Для этого применяется комплексный подход, включающий правильный выбор крепежа, трассировку магистралей и использование специализированных защитных материалов.

Ключевые методы и материалы для надежной фиксации

Крепежные элементы:

Пластиковые хомуты (стяжки): Основной крепеж. Выбирайте хомуты из нейлона, устойчивого к УФ-излучению, маслам и перепадам температур. Диаметр должен соответствовать пучку проводов.
Фиксаторы с клейкой основой: Пластиковые площадки с петлей для хомута. Клеятся на обезжиренную поверхность кузова. Используйте только термостойкие и виброустойчивые варианты.
П-образные пластиковые клипсы: Для фиксации жгута вдоль штатных трасс кузова. Крепятся саморезами или вставляются в технологические отверстия.
Резиновые демпферы/втулки: Обязательны в местах прохода проводов через металлические перегородки или отверстия в кузове/раме. Защищают изоляцию от перетирания.

Защита проводки:

Гофрированная трубка (гофра): Лучшая защита от влаги, грязи и механических повреждений. Выбирайте диаметр с запасом. Желательно использовать термостойкую гофру в подкапотном пространстве.
Тканевая изолента (киперная лента): Для обмотки жгутов проводов перед помещением в гофру или для дополнительной фиксации. Не плавится, не боится вибраций.
Спиральная обмотка из ПВХ: Удобна для защиты коротких участков или мест соединений, легко монтируется.

Правила монтажа:

Трассировка: Прокладывайте проводку параллельно штатным жгутам, используя существующие технологические отверстия и каналы. Избегайте мест рядом с подвижными элементами (рычаги, тяги), горячими деталями (выпускной коллектор) и острыми кромками.
Фиксация точек: Устанавливайте точки крепления не реже чем через каждые 30-40 см на прямых участках и перед/после каждого изгиба или места прохода через отверстие.
Запас длины: Оставляйте небольшой слабину (петлю) вблизи мест подключения к фарам и реле/блокам предохранителей. Это компенсирует вибрации и предотвратит натяжение проводов.
Защита в отверстиях: Всегда используйте резиновые втулки или обрезки гофры при проходе проводов через металл.
Проверка на трение: После монтажа вручную проверьте все участки проводки на предмет возможного соприкосновения с кузовом или агрегатами при покачивании автомобиля.

Контроль и обслуживание:

Регулярно (особенно после поездок по бездорожью) осматривайте состояние проводки, целостность гофры, надежность хомутов и фиксаторов.
Своевременно заменяйте ослабшие или лопнувшие хомуты, поврежденную защиту.

Правильное направление лучей: юстировка по стенду

Юстировка противотуманных фар на оптическом стенде гарантирует точное соответствие светового пучка регламентированным параметрам. Без корректной настройки фары теряют эффективность в тумане, ослепляют встречных водителей или освещают обочину вместо дорожного полотна. Профессиональная юстировка учитывает нагрузку автомобиля, клиренс и геометрию кузова УАЗ Патриот.

Автомобиль устанавливается на платформу стенда строго перпендикулярно экрану с измерительной шкалой. Обязательна проверка давления в шинах и имитация эксплуатационной массы: водитель (75 кг) и полный бак топлива. Система проекции лазерных меток синхронизируется с осями транспортного средства, после чего фиксируются базовые точки для регулировки.

Ключевые этапы юстировки

Фиксация контрольных точек:
- Центр светового пятна – на 100 мм ниже высоты лампы относительно дороги
- Вертикальная ось пучка – смещение к центру авто на 150-200 мм
Корректировка винтами регулировки:
- Верхний винт – изменение вертикального угла (рекомендуемый наклон: 1.5-2° вниз)
- Боковой винт – горизонтальное смещение (±5° от оси симметрии)

Верификация результатов:

Параметр	Норма для УАЗ Патриот
Высота верхней границы луча	350-400 мм на дистанции 5 м
Асимметрия левого/правого пучка	≤ 0.2°
Угол рассеивания	45° по горизонтали, 30° по вертикали

После регулировки проводится тест-драйв в условиях плохой видимости для подтверждения равномерности освещения и отсутствия слепящего эффекта. Повторная юстировка требуется при замене ламп, изменении клиренса или повреждении креплений фар.

Схемы подключения переключателя в салоне

Подключение переключателя противотуманных фар в УАЗ Патриот требует понимания электрической схемы автомобиля. Стандартная заводская проводка может не иметь готовых разъемов для опции "противотуманки", поэтому чаще всего используется самостоятельная установка с прокладкой отдельной линии. Ключевые элементы цепи: переключатель в салоне, реле, предохранитель и сами фары.

При выборе схемы обязательным условием является использование реле – оно защищает контакты переключателя от высоких токов нагрузки. Прямое подключение фар к переключателю без реле недопустимо, так как приведет к перегреву и выходу из строя. Источник питания берется с аккумулятора через отдельный предохранитель, а не с габаритов или ближнего света.

Основные варианты подключения

Через 4-контактное реле (рекомендуемый безопасный способ)
С использованием комбинированного переключателя (с подсветкой и индикатором активации)

Стандартная схема подключения с реле:

Питание на переключатель подается через предохранитель 5А от замка зажигания (ACC).
Выход с переключателя идет на контакт 85 реле.
Контакт 86 реле подключается на массу кузова.
Контакт 30 реле запитан от аккумулятора через предохранитель 15-20А.
Контакт 87 реле подает "+" на плюсовые клеммы противотуманных фар.
Минусовые клеммы фар заведены на кузов автомобиля.

Контакт реле	Назначение	Подключение
85	Управляющий "+"	К выходу переключателя
86	Управляющий "-"	На массу кузова
30	Силовой вход	Через предохранитель к "+" АКБ
87	Силовой выход	На "+" противотуманных фар

Для индикации работы в схему добавляется светодиод на панели переключателя: его анод подключается к выходу на реле (контакт 85), катод – через резистор 470 Ом на массу. Сечение проводов: силовые линии – не менее 1.5 мм², управляющие – от 0.5 мм². Все соединения обязательно изолируются термоусадкой.

Объединение с ДХО через контроллер (дополнительная опция)

Интеграция противотуманных фар (ПТФ) с дневными ходовыми огнями (ДХО) через специализированный контроллер позволяет автоматизировать переключение между режимами освещения. Эта опция исключает необходимость ручного управления ПТФ при старте двигателя или изменении условий видимости, делегируя логику работы электронному модулю.

Контроллер анализирует сигналы от бортовой сети (напряжение, включение габаритов/ближнего света) и самостоятельно активирует ДХО или ПТФ согласно запрограммированному алгоритму. Например, при запуске двигателя включаются ДХО, а при активации габаритного освещения или ухудшении погоды автоматически загораются противотуманки с одновременным отключением ДХО.

Ключевые аспекты реализации

Принцип работы и преимущества:

Безопасность: Исключает одновременную работу ДХО и ПТФ, предотвращая ослепление встречных водителей
Автоматизация: Переключение происходит без участия водителя при изменении статуса освещения
Ресурс оборудования: Снижает нагрузку на генератор и АКБ за счет попеременной работы фар

Монтажные особенности:

Контроллер размещается в подкапотном пространстве (защищенном от влаги и вибрации)
Подключение осуществляется через предохранитель к аккумулятору (+12В)
Коммутация с цепями:
- Сигнальный провод к габаритным огням/ближнему свету
- Выходы на разъемы ДХО и ПТФ
- Масса на кузов (обязательная точка заземления)

Эксплуатационные нюансы:

Ситуация	Реакция контроллера
Запуск двигателя	Включение ДХО
Активация габаритов	Отключение ДХО, включение ПТФ
Включение ближнего света	Отключение ДХО, ПТФ остаются активными
Отключение зажигания	Полное выключение всех фар

После установки обязательна проверка корректности срабатывания всех сценариев. При некорректной работе (например, задержках переключения) требуется диагностика подключения сигнальных проводов и качества контактов. Рекомендуется использовать контроллеры с защитой от переполюсовки и короткого замыкания.

Предотвращение замыканий: изоляция стыков и клемм

Надежная изоляция всех электрических соединений противотуманных фар – критически важный этап монтажа. Плохая изоляция приводит к окислению контактов, коррозии, росту сопротивления, перегреву и, как следствие, коротким замыканиям, которые могут повредить проводку, реле, предохранители или даже блок управления автомобиля.

Особенно актуальна эта проблема для УАЗ Патриот, часто эксплуатируемого в сложных условиях: вода, грязь, вибрация и перепады температур многократно увеличивают риск проникновения влаги в места соединений и возникновения паразитных токов утечки. Тщательная герметизация – залог долговечности и безопасности электрической цепи ПТФ.

Материалы и методы надежной изоляции

Термоусадочная трубка (ТУТ) с клеевым слоем – оптимальное решение. При нагреве (строительным феном или осторожно зажигалкой) трубка плотно обжимает провод и соединение, а расплавленный внутренний клей создает абсолютно герметичный барьер против влаги и грязи. Обязательно используйте ТУТ с клеем.

Правильная последовательность монтажа ТУТ:

Наденьте отрезок термоусадки достаточной длины на провод до соединения (обжима, пайки, скрутки).
Надежно соедините провода (пайка + обжим гильзой предпочтительнее скрутки).
Сдвиньте термоусадку так, чтобы она полностью закрывала оголенный металл и заходила на изоляцию проводов с обеих сторон.
Равномерно прогрейте трубку по всей длине до ее полной усадки и появления капель расплавленного клея по краям.

Изоляционная лента (ХБ или ПВХ) может использоваться как дополнительный слой поверх термоусадки в особо ответственных местах или для группировки проводов, но не как основной изолятор соединений под капотом. Она со временем расклеивается и пропускает влагу.

Защита клемм:

Обжимные клеммы (гильзы, "мамы"/"папы") должны быть качественными, правильно подобранными под сечение провода и обжаты специнструментом (кримпером).
После обжима место соединения провода с гильзой обязательно изолируется термоусадкой.
Клеммы, подключаемые к аккумулятору или блоку предохранителей, должны быть чистыми, плотно затянутыми и, по возможности, обработаны консистентной смазкой (типа Литол-24 или специальной медной/белой электротехнической) для защиты от окисления.

Герметизация ввода жгута в корпус фары: Используйте штатные резиновые сальники. Если провод проходит через металл кузова, применяйте пластиковые или резиновые втулки, а место ввода дополнительно обработайте герметиком (силиконовым или, лучше, автогерметиком типа ABRO).

Материал	Назначение	Преимущества	Недостатки
Термоусадка с клеем	Основная изоляция соединений	Герметичность, долговечность, механическая прочность	Требует нагрева
Изолента ХБ/ПВХ	Доп. изоляция, группировка проводов	Дешевизна, простота	Расклеивается, пропускает влагу
Консистентная смазка	Защита клемм от окисления	Предотвращает коррозию	Требует обновления
Автогерметик	Герметизация вводов в кузов/фару	Водонепроницаемость, вибростойкость	Требует времени на полимеризацию

Контроль и обслуживание: Периодически (особенно после езды по грязи или глубоким лужам) осматривайте места соединений ПТФ. Признаки проблем: следы окисления (зеленый или белый налет), оплавление изоляции, нагрев проводов или клемм. Немедленно устраняйте найденные дефекты.

Тестирование работоспособности перед сборкой бампера

Перед установкой противотуманных фар в бампер УАЗ Патриот критически важно провести предварительное тестирование электроцепей и креплений. Это исключит необходимость демонтажа бампера при обнаружении неполадок после финальной сборки. Проверка выполняется на снятом бампере или до его монтажа, когда доступ к разъёмам и монтажным точкам максимально удобен.

Начните с визуального осмотра корпусов фар на отсутствие трещин и заводского брака линз. Убедитесь, что посадочные места на бампере совпадают с крепёжными элементами фар, а провода достаточной длины для подключения к штатной проводке без натяжения. Проверьте комплектацию резиновыми уплотнителями для защиты от влаги и пыли.

Порядок тестирования электрооборудования

Проверка изоляции проводки: Осмотрите кабели на повреждения оплётки. Используйте мультиметр в режиме «прозвонки» для поиска возможных замыканий между проводами.
Подключение к источнику питания: Временно подсоедините фары к аккумулятору через предохранитель (10-15А) с использованием временных проводов:
- Красный провод фары – к «+» АКБ
- Чёрный провод – к «–» АКБ
Активация света: Убедитесь в равномерном свечении обеих ламп без мерцания. Проверьте работу в двух режимах (если предусмотрены габариты/ближний свет).
Тест переключателя: Подключите фары через штатный переключатель в салоне. Удостоверьтесь, что кнопка корректно включает/выключает свет, а индикатор на приборной панели работает.

Параметр	Норма	Метод проверки
Напряжение в цепи	12-14.5V	Мультиметр на клеммах фары
Потребляемый ток	Согласно техпаспорту фар	Последовательное подключение амперметра
Герметичность стыков	Отсутствие запотевания	Обработка стыков мыльным раствором при подаче воздуха

Финишные действия: После успешного тестирования обесточьте цепь, обработайте контакты токопроводящей смазкой, закрепите провода пластиковыми хомутами. Убедитесь, что фары не перегреваются при 5-минутной работе – корпус должен оставаться тёплым, но не обжигающим. Только после подтверждения работоспособности приступайте к фиксации фар в бампере и установке на автомобиль.

Крепление проводов вне зоны трения о подвижные части

При монтаже проводки противотуманных фар критически важно исключить контакт проводов с подвижными элементами подвески, рулевого управления или кузовными деталями. Постоянное трение во время движения приведет к истиранию изоляции, короткому замыканию и выходу системы из строя. Особое внимание уделите участкам возле рычагов подвески, амортизаторов, мест крепления колес и зонам открывания дверей.

Для фиксации используйте пластиковые хомуты с площадкой под саморез или клипсы заводского типа. Избегайте металлических стяжек – они могут повредить изоляцию при вибрации. Трассируйте жгут строго параллельно штатной проводке вдоль стационарных элементов кузова или рамы, используя существующие технологические отверстия с защитными втулками. Минимальный зазор до подвижных частей – 50 мм.

Ключевые правила фиксации

Обход узлов трения: Прокладывайте провода над/под подвижными элементами через жесткие кронштейны или скобы
Защита в точках пересечения: Надевайте гофротрубу или спиральную оплетку при проходе через перегородки
Контроль натяжения: Оставляйте провис 30-40 мм между точками крепления для компенсации вибраций

Опасная зона	Способ защиты
Рычаги передней подвески	Крепление к брызговику или лонжерону пластиковыми стяжками
Зона поворота колес	Прокладка через стационарный жгут рулевой колонки
Крылья и арки	Использование штатных отверстий с резиновыми заглушками

После установки обязательно проверьте трассировку проводов при полном повороте руля и максимальном ходе подвески (на домкрате). Убедитесь в отсутствии натяжения и контакта с горячими деталями двигателя. Регулярно осматривайте фиксаторы каждые 5 000 км – пластиковые хомуты со временем теряют упругость.

Особенности установки светодиодных моделей с радиатором

Главная сложность монтажа светодиодных противотуманных фар с радиатором на УАЗ Патриот – их увеличенные габариты и вес из-за системы охлаждения. Радиатор (пассивный алюминиевый или активный с вентилятором) критичен для отвода тепла от светодиодов, предотвращая перегрев и преждевременный выход из строя. Неправильный монтаж радиатора резко снижает ресурс фары.

Перед установкой тщательно проверьте совместимость размеров корпуса и радиатора со штатными местами крепления в бампере Патриота. Активные радиаторы требуют дополнительного подключения вентилятора к бортовой сети, что усложняет схему электропроводки. Без обеспечения свободного пространства для циркуляции воздуха эффективность охлаждения падает.

Ключевые аспекты монтажа

Проверка зазоров: Между радиатором и элементами бампера/кузова должен оставаться минимум 2-3 см для вентиляции. При тесном размещении активного радиатора вентилятор будет работать с перегрузкой.
Крепление: Используйте только штатные или усиленные кронштейны. Вибрация на бездорожье может расшатать соединение. Допускается аккуратная доработка посадочных мест напильником при незначительном несовпадении.
Подключение вентилятора (для активных радиаторов):
- Врезайте отдельный предохранитель в цепь питания вентилятора.
- Изолируйте соединения термоусадкой или герметиком от влаги и грязи.
- Проверьте направление воздушного потока: вентилятор должен выдувать горячий воздух от светодиодов наружу.
Электропроводка:
- Несмотря на низкое энергопотребление (обычно 20-40Вт), подключайте фары через реле к аккумулятору, а не к штатной проводке.
- Обязательно заземлите корпус фары на кузов коротким проводом большого сечения.
Герметизация: Уплотните все технологические отверстия и стыки корпуса силиконовым герметиком, особенно места ввода проводов и крепления радиатора к фаре.

Тип радиатора	Особенности установки	Риски при ошибке
Пассивный (ребра охлаждения)	Требует максимального воздушного зазора. Ориентируйте ребра вертикально для лучшей конвекции.	Локальный перегрев светодиодов, деградация кристаллов, мерцание
Активный (с вентилятором)	Контроль свободного хода лопастей. Защита вентилятора от грязи сеткой. Подключение +12В к вентилятору.	Забивание лопастей грязью, перегрев при отказе вентилятора, повышенный шум

Важно: После установки включите фары на 15-20 минут и проверьте нагрев радиатора рукой. Сильный нагрев (>60°C) или отказ вентилятора – сигнал к немедленному исправлению. Регулярно очищайте ребра радиатора от грязи и снега для сохранения эффективности охлаждения.

Проверка герметичности корпуса перед эксплуатацией

Герметичность корпуса противотуманной фары – критически важный параметр, напрямую влияющий на ее долговечность и надежность. Попадание влаги, пыли или грязи внутрь фары неизбежно приведет к выходу из строя лампы, отражателя, электрических контактов или всей оптики в целом, особенно в суровых условиях эксплуатации УАЗ Патриот.

Проверку герметичности необходимо выполнять сразу после монтажа фары на автомобиль, но до ее первого включения и выезда на дорогу. Это позволяет своевременно выявить и устранить возможные проблемы, избежав дорогостоящего ремонта или замены.

Методы и этапы проверки

Основные способы контроля герметичности включают:

Визуальный осмотр:
- Тщательно осмотрите весь корпус фары, уделяя особое внимание стыкам половинок корпуса, месту установки лампы/блока розжига (если ксеноновая или LED) и вводам проводов.
- Ищите любые трещины, сколы, вмятины или признаки некачественной сборки (непропаянные швы, перекошенные детали).
- Проверьте состояние и правильность установки всех уплотнительных резинок и прокладок (вокруг лампы, крышки задника, проводов). Они должны быть целыми, эластичными, без перекосов и замятий.
Тест с водой (имитация дождя/мойки):
- Не используйте мойку высокого давления! Струя под большим напором может повредить фару или загнать воду через микрозазоры, не критичные для обычной эксплуатации.
- Аккуратно полейте установленную фару водой из лейки или шланга с распылителем (имитируя сильный дождь) со всех сторон: сверху, сбоку, спереди.
- Особенно тщательно обработайте области швов корпуса, места крепления фары к кузову, зоны вокруг лампы и вводов проводов.
- После полива снимите фару (если это возможно без сложного демонтажа) или внимательно загляните внутрь через стекло, подсвечивая фонариком. Никаких капель или потеков воды внутри быть не должно! Даже легкое запотевание стекла изнутри после такого теста – тревожный признак.
Контроль после реальных условий:
- Если после первой же поездки под дождем или посещения автомойки вы заметили конденсат или воду внутри фары – это явный сигнал о нарушении герметичности. Эксплуатацию необходимо немедленно прекратить и искать причину.

Этап проверки	Что проверять	Признак проблемы
Визуальный осмотр (до установки/после)	Корпус (трещины, сколы), швы, уплотнители	Механические повреждения, перекошенные/порванные уплотнители
Тест с водой (имитация)	Проникновение влаги внутрь через швы, уплотнители лампы/проводов	Капли воды, потеки, немедленное запотевание внутри фары
Эксплуатация (первые дождь/мойка)	Появление конденсата или воды внутри фары	Любое запотевание или скопление влаги на внутренней поверхности стекла/корпуса

Инструменты/материалы для проверки:

Чистая вода (лейка, шланг с распылителем)
Хороший источник света (фонарик)
Чистая безворсовая салфетка (для вытирания корпуса перед осмотром)

Важно! Если герметичность нарушена, не пытайтесь включать фару! Снимите ее, тщательно просушите (можно феном на холодном режиме, избегая перегрева), найдите и устраните причину протечки (замените уплотнитель, обработайте швы герметиком, если это допустимо конструкцией и возможно, или замените фару). Повторно проведите тест с водой перед установкой.

Регулировка угла наклона после нагрузки автомобиля

При загрузке багажника или буксировке прицепа задняя часть УАЗ Патриот приседает, что автоматически изменяет угол наклона противотуманных фар относительно дорожного полотна. Это приводит к ослеплению встречных водителей и сокращению эффективной зоны освещения перед автомобилем. Регулировка угла наклона фар становится обязательной процедурой при постоянной эксплуатации автомобиля с грузом или в условиях бездорожья.

Производитель предусматривает ручную коррекцию угла наклона фар при помощи регулировочных винтов, расположенных на корпусе каждой фары. Для точной настройки потребуется ровная площадка, вертикальная стена (экраны) и стандартная разметка согласно руководству по эксплуатации. Проверяйте угол наклона при каждом существенном изменении нагрузки – это критически влияет на безопасность ночной езды.

Порядок регулировки

Загрузите автомобиль до привычной эксплуатационной массы (водитель + пассажиры + багаж).
Установите УАЗ Патриот на ровную площадку перпендикулярно стене на расстоянии 5 метров.
Отметьте на стене центр каждой противотуманной фары (точка A).
Нанесите вторую метку (точка B) на 5 см ниже точки A (стандарт ECE для ПТФ).
Включите фары и отрегулируйте винты до совпадения верхней границы светового пучка с линией точек B.

Тип нагрузки	Рекомендуемая коррекция
Пустой автомобиль	Базовая настройка (0%)
Загрузка багажника (до 150 кг)	Коррекция на 50-70% от максимума
Полная загрузка + прицеп	Максимальное опускание пучка (100%)

Важные нюансы: Регулировочные винты чувствительны к коррозии – обрабатывайте их графитовой смазкой. При частых изменениях нагрузки используйте фары с электрокорректором. Контролируйте горизонтальность световой границы – перекосы создают "слепые" зоны по краям дороги.

Техника включения ПТФ при разных погодных условиях

Противотуманные фары активируются только в сочетании с габаритными огнями или ближним светом фар. Никогда не используйте их изолированно – это нарушает ПДД и ослепляет других водителей. Отдельная кнопка включения обычно расположена слева от рулевой колонки или на подрулевом переключателе.

Основная функция ПТФ – улучшение видимости в условиях ограниченной видимости, а не компенсация неисправностей штатного освещения. Регулярно проверяйте чистоту рассеивателей и угол наклона (оптимально: 20-30 см от пола при установке).

Запрещенные ситуации	Причина
Ясная ночь	Создают слепящий эффект
Город с уличным освещением	Нарушает световой режим
Стоянка с работающим двигателем	Приводит к перегреву линз

Чистка стекол фар без царапин: средства и методы

Регулярная очистка стекол противотуманных фар УАЗ Патриот критически важна для сохранения светопропускания и предотвращения аварийных ситуаций в сложных метеоусловиях. Накопление грязи, дорожных реагентов и окислов существенно снижает эффективность освещения, а небрежная чистка абразивами приводит к необратимому повреждению поверхности.

Для безопасного удаления загрязнений без риска появления царапин используйте исключительно мягкие безворсовые материалы и специализированные составы. Категорически избегайте сухой чистки, бытовых порошков, грубых щеток и растворителей типа ацетона, которые разрушают поликарбонат или защитное покрытие стекла.

Проверенные методы очистки

Щадящая ручная мойка:

Обильно промойте фару водой для удаления крупных частиц песка
Нанесите автошампунь с нейтральным pH (без воска) мягкой губкой
Смойте под слабым напором, избегая попадания струи в корпус
Высушите микрофибровой салфеткой легкими промакивающими движениями

Удаление сложных загрязнений:

Насекомые и смола: Специальные клинеры для фар (напр., Koch Chemie Plast Star)
Внутренний конденсат: Сушка феном через технологические отверстия + герметизация стыков
Масляная пленка: Спирт-денатурат (70%) с последующей промывкой водой

Защита после чистки:

Средство	Периодичность	Эффект
Жидкий воск для пластика	Каждую мойку	Грязеотталкивающая пленка
Полироль-антистатик	Раз в 2 месяца	Снижение пылеобразования
Керамическое покрытие	1 раз в год	Защита от УФ и микроцарапин

При сильном помутнении или глубоких царапинах восстановите поверхность профессиональной полировкой с использованием паст разной абразивности (3M, Farecla) и финишной защитной гидрофобной пропиткой. Избегайте полировки чаще 1 раза в 2 года – чрезмерное снятие слоя стекла снижает прочность.

Контроль состояния уплотнителей после бездорожья

Интенсивная эксплуатация УАЗ Патриот на бездорожье создает повышенную нагрузку на уплотнители противотуманных фар. Грязь, камни, вибрация и перепады температур провоцируют преждевременный износ резиновых элементов. Регулярный осмотр после сложных маршрутов – обязательная процедура для предотвращения запотевания оптики и коротких замыканий.

Сосредоточьтесь на визуальной и тактильной диагностике: ищите трещины, разрывы, деформации или следы постоянного трения корпуса фары. Особое внимание уделите зоне прилегания уплотнителя к кузову и стеклу – даже микроскопические зазоры нарушают герметичность. Не игнорируйте следы влаги внутри фары – это прямой индикатор проблем с уплотнением.

Порядок действий при проверке

Очистите фары: тщательно удалите грязь и песок вокруг корпуса мягкой щеткой и влажной тряпкой.
Проверьте эластичность: надавите пальцем на уплотнитель – он должен восстанавливать форму без остаточной деформации.
Исследуйте стыки: убедитесь в отсутствии зазоров между уплотнителем, стеклом и кузовом по всему периметру.
Протестируйте посадку: приложите легкое усилие к фаре – люфт или скрип указывают на износ креплений или самого уплотнителя.

Признак проблемы	Возможные последствия
Трещины/расслоения резины	Проникновение воды и грязи, окисление контактов
Потеря эластичности (задубевание)	Нарушение герметичности, вибрация фары
Постоянные следы влаги внутри фары	Коррозия отражателя, снижение светового потока

Важно! При обнаружении дефектов замените уплотнитель немедленно – временный ремонт герметиками не обеспечит долговечной защиты. Используйте только оригинальные комплектующие или сертифицированные аналоги, соответствующие типоразмеру ваших фар. После замены проведите тест на герметичность, поливая фары водой из шланга под умеренным напором в течение 2-3 минут.

Замена перегоревших ламп: пошаговая инструкция

Замена лампы в противотуманной фаре УАЗ Патриот выполняется без демонтажа всей фары, что упрощает процесс. Достаточно обеспечить удобный доступ к задней части светового модуля со стороны колесной арки или снизу автомобиля.

Предварительно подготовьте новую лампу рекомендованного типа (чаще всего H11), убедившись в соответствии мощности и цоколя. Работы проводите на остывшей фаре во избежание ожогов и повреждений от перепада температур.

Порядок действий

Отключите питание: снимите минусовую клемму с аккумулятора.
Доберитесь до корпуса фары: при необходимости отведите защитный кожух колесной арки.
Отсоедините колодку питания: нажмите на фиксатор и аккуратно отсоедините разъем от тыльной части лампы.
Снимите защитную крышку: поверните резиновый пыльник против часовой стрелки.
Извлеките перегоревшую лампу: отожмите стальную фиксирующую скобу, удерживающую лампу в корпусе.
Установите новую лампу:
- Не касайтесь колбы пальцами (используйте салфетку или перчатки)
- Совместите метки на цоколе с пазами корпуса фары
Зафиксируйте лампу скобой до характерного щелчка.
Установите пыльник и подключите колодку питания.
Проверьте работоспособность: подключите АКБ и включите ПТФ.

Важные предупреждения: Никогда не устанавливайте лампы большей мощности – это вызывает оплавление проводки. При замене ламп в обеих фарах меняйте их попарно для сохранения идентичной цветовой температуры.

Диагностика окисленных контактов в разъёмах

Окисление контактов в разъёмах противотуманных фар УАЗ Патриот проявляется нестабильной работой: фонари могут мигать, внезапно гаснуть или включаться только после вибрации корпуса. Чаще проблема возникает в местах соединения проводки с блоком фар, реле или кнопкой управления из-за попадания влаги, грязи или повреждения изоляции.

Для диагностики снимите защитные резиновые колпачки с разъёмов фар и осмотрите металлические клеммы. Окисление видно по белому или зелёному налёту, потемнению металла или рыхлой поверхности. Проверьте фиксацию проводов в клеммах – плохой контакт усиливает нагрев и окисление.

Этапы устранения проблемы

Очистка контактов:
- Обработайте клеммы мелкозернистой наждачной бумагой (№600-800)
- Протрите спиртом или очистителем электронных компонентов
- Просушите сжатым воздухом
Защита от коррозии:
- Нанесите токопроводящую смазку (например, Molykote 111)
- Замените треснувшие резиновые уплотнители разъёмов
- Обработайте соединения аэрозольным герметиком

Признак	Причина	Способ проверки
Тусклый свет фар	Потеря контакта +12В	Тестером замерьте напряжение на клемме при включённых фарах
Полное отключение	Обрыв "массы"	Прозвоните цепь от кузова до разъёма
Работа после постукивания	Критическое окисление	Визуальный осмотр контактов под лупой

Важно: После ремонта проверьте герметичность установки фар – зазоры между корпусом и кузовом уплотняйте силиконовым герметиком. Регулярно очищайте пространство за блоком фар от скопления грязи и листьев, особенно после эксплуатации в дождливую погоду или на бездорожье.

Восстановление помутневших рассеивателей полировкой

Помутнение рассеивателей противотуманных фар УАЗ Патриот – распространённая проблема, вызванная воздействием ультрафиолета, песка, мелких камней и химических реагентов. Со временем пластик теряет прозрачность, что значительно ухудшает светопропускание и эффективность фар.

Полировка рассеивателей – доступный и эффективный способ восстановления прозрачности без замены детали. Процедура требует определённых навыков и правильного подбора материалов, но при аккуратном выполнении даёт отличные результаты.

Технология полировки: ключевые этапы

Для качественного восстановления подготовьте следующие материалы:

Абразивные пасты: трёхкомпонентный набор (грубая/средняя/финишная)
Водостойкая наждачная бумага: градации P600, P1000, P1500, P2000
Электрическая дрель или полировальная машинка с регулировкой оборотов
Мягкие полировальные круги (войлочные/микрофибровые)
Защитный полироль с УФ-фильтром для пластика
Медицинский спирт для обезжиривания

Последовательность работ:

Демонтаж и очистка: снимите фары, тщательно вымойте и высушите поверхность. Заклейте периметр малярным скотчем.
Грубая шлифовка: обработайте мутные участки наждачной бумагой P600-P1000 крестообразными движениями с постоянным увлажнением. Удалите глубокие царапины.
Тонкая шлифовка: перейдите на P1500-P2000 для выравнивания поверхности. Добейтесь равномерного матового покрытия без переходов.
Полировка пастой: нанесите на войлочный круг сначала среднюю, затем финишную пасту. Обрабатывайте на скорости 1500-2000 об/мин, не допуская перегрева пластика.
Финишная защита: обезжирьте поверхность спиртом, нанесите 2 слоя УФ-защитного состава с промежуточной сушкой.

Рекомендации по эксплуатации после полировки:

Обновляйте защитное покрытие каждые 3-6 месяцев
Избегайте автоматических моек с химическими реагентами
При парковке под солнцем используйте защитные чехлы
Контролируйте герметичность корпуса фары во избежание запотевания

При сильном повреждении внутренней поверхности или глубоких трещинах полировка неэффективна – требуется замена рассеивателя. Для сохранения результата комбинируйте механическую обработку с нанесением жидкого стекла или специализированных ламинирующих плёнок.

Защитные плёнки и антигравийные покрытия для ПТФ

Противотуманные фары УАЗ Патриот постоянно подвергаются агрессивному воздействию: летящие камни, песок, грязь, реагенты и мелкие аварии приводят к потёртостям, сколам и помутнению линз. Это ухудшает светопропускание и снижает эффективность освещения в сложных условиях.

Установка защитных плёнок или антигравийных покрытий – практичное решение для сохранения прозрачности и целостности рассеивателей ПТФ. Они создают барьер, принимая на себя механические повреждения, и продлевают срок службы фар без ухудшения световых характеристик.

Типы защиты и их особенности

Для защиты ПТФ Патриота применяют два основных типа материалов:

Прозрачные полиуретановые плёнки: Тонкие (0.2-0.8 мм), эластичные, самовосстанавливающиеся после мелких царапин. Сохраняют 95-98% светопропускания, незаметны после наклейки.
Жидкие антигравийные покрытия (на основе керамики или резины): Наносятся распылением, образуя прочный, чуть шероховатый слой толщиной до 2 мм. Лучше поглощают удар камней, но могут слегка рассеивать свет (требуют аккуратного нанесения).

Критерии выбора

При подборе защиты учитывайте:

Устойчивость к абразивам и УФ: Материал должен противостоять пескоструйному эффекту и не желтеть от солнца.
Термостойкость: Выдерживать нагрев работающей фары (особенно для галогеновых ПТФ).
Простота ухода: Гладкость поверхности, отталкивающей грязь и облегчающей мойку.
Способ крепления: Плёнки – готовые выкройки под форму фары; жидкие составы – требуют точной маскировки кузова.

Монтаж и уход

Для плёнок: Тщательно обезжирьте поверхность фары. Используйте монтажный раствор (мыльный/спецсостав) для позиционирования. Разглаживайте от центра к краям ракелем, удаляя пузыри и излишки жидкости. Сушка 24 часа.

Для жидких покрытий: Обеспечьте чистоту и обезжиривание. Заклейте прилегающие зоны кузова малярной лентой. Наносите состав равномерными слоями по инструкции производителя. Соблюдайте время межслойной сушки.

Обслуживание: Мойте защищённые ПТФ мягкой губкой и автошампунем. Избегайте абразивов и агрессивной химии. Периодически обрабатывайте плёнки антистатическими спреями для защиты от налипания грязи.

Параметр	Полиуретановая плёнка	Жидкое антигравийное покрытие
Защита от камней	Средняя (зависит от толщины)	Высокая
Влияние на свет	Минимальное	Возможно небольшое рассеивание
Сложность монтажа	Средняя (требует навыка)	Высокая (риск подтёков)
Ремонтопригодность	Легко заменить фрагмент	Требует полного снятия слоя

Важно: Даже с защитой избегайте механической чистки ПТФ ото льда скребками. Используйте только рекомендованные производителем средства для удаления сильных загрязнений с плёнки или покрытия.

Обслуживание перед зимой: проверка гидроизоляции

Тщательно осмотрите корпус фары на наличие трещин, сколов или механических повреждений. Особое внимание уделите стыку между линзой и корпусом – даже микротрещины пропускают влагу, которая зимой замерзает и расширяется, усугубляя проблему.

Проверьте состояние резиновых уплотнителей проводки и задней крышки. Убедитесь, что сальники плотно прилегают к проводам и корпусу, не имеют разрывов или отвердевших участков. Потеря эластичности уплотнений – основная причина проникновения воды.

Ключевые этапы проверки

Визуальный осмотр уплотнений: Убедитесь в отсутствии перекосов крышки, зазоров в местах прилегания. Очистите посадочные места от грязи.
Тест на герметичность: Обильно полейте фары водой из шланга под давлением, имитируя ливень. Внутри корпуса не должно появляться капель влаги или конденсата.
Проверка вентиляционных каналов (если предусмотрены): Убедитесь, что клапаны или трубки не забиты грязью и свободно пропускают воздух.

Устранение проблем

Замена уплотнителей: При обнаружении деформации или трещин установите новые оригинальные сальники.
Обработка стыков: Небольшие зазоры на корпусе загерметизируйте термостойким силиконом (например, Permatex Ultra Black).
Ремонт трещин: Сквозные повреждения линзы требуют замены фары. Временное решение – прозрачный эпоксидный клей для пластика.

Проблема	Решение	Важно!
Конденсат внутри фары	Просушить фенер, проверить вентканалы/уплотнения	Не включать фары до полного высыхания!
Разрыв сальника провода	Замена уплотнителя или обработка герметиком	Не допускайте попадания герметика на контакты
Деформация посадочного места	Юстировка креплений, замена корпуса	Перекосы вызывают разгерметизацию

Признаки неисправности реле и цепи питания

Отказ противотуманных фар часто связан с проблемами в реле или цепи питания. Эти элементы подвержены износу, коррозии и перегрузкам, особенно при эксплуатации в тяжелых условиях. Своевременное выявление симптомов предотвратит полную потерю функционала и потенциальные риски.

Диагностика начинается с анализа поведения фар при включении и в работе. Нестабильность освещения или отсутствие реакции на команды с кнопки салона указывают на необходимость проверки электроцепи. Игнорирование признаков может привести к выходу из строя других компонентов системы.

Основные симптомы неполадок

Типичные проявления проблем с реле и питанием:

Полное отсутствие включения – фары не реагируют на активацию при исправных лампах и кнопке
Самопроизвольное отключение – освещение гаснет во время работы без действий водителя
Циклическое мигание – фары периодически вспыхивают/тухнут при стабильном напряжении
Щелчки реле без срабатывания – слышны характерные звуки из монтажного блока, но фары не зажигаются
Частый перегора предохранителя – F12 (обычно 15А) в блоке предохранителей требует замены после каждого включения ПТФ

Дополнительные индикаторы включают оплавление пластика реле, потемнение контактов в колодках или характерный запах гари при активации фар. При обнаружении этих признаков немедленно прекратите эксплуатацию и выполните диагностику цепи.

Признак	Возможная причина	Проверяемые компоненты
Фары не включаются	Обрыв цепи, залипание реле	Реле K6, предохранитель F12, кнопка, "масса"
Мигание при работе	Плохой контакт, слабое реле	Клеммы реле, колодки подключения фар
Щелчки реле	Низкое напряжение, неисправность катушки	АКБ, генератор, контакты реле

Водонепроницаемость разъемов: профилактическая обработка

Разъемы противотуманных фар УАЗ Патриот постоянно подвергаются агрессивному воздействию влаги, грязи и дорожных реагентов. Это приводит к окислению контактов, нарушению электропроводности и выходу фар из строя. Особенно критична данная проблема при частой езде по бездорожью, в дождливую погоду или зимой.

Грамотная герметизация соединений – обязательный этап монтажа и обслуживания. Она предотвращает коррозию, короткие замыкания и обеспечивает стабильную работу фар в любых условиях. Регулярная профилактика значительно увеличивает ресурс электрической системы.

Диэлектрическая смазка: Наносите на контакты перед соединением разъемов. Слой смазки вытесняет влагу и защищает металл от окисления. Используйте только составы, специально предназначенные для автоэлектрики.
Термоусадочные трубки с клеевым слоем: Применяйте на местах ввода проводов в разъемы. При нагреве феном трубка плотно обжимает соединение, а расплавленный внутренний клей создает барьер для воды.
Силиконовый герметик: Обрабатывайте стыки корпуса разъема и места прилегания уплотнителей. Выбирайте нейтральные составы, устойчивые к перепадам температур (-40°C до +120°C). Наносите тонким слоем, избегая излишков.
Регулярная проверка и очистка: Раз в сезон (особенно после зимы) осматривайте разъемы. При наличии загрязнений или следов влаги отсоединяйте, очищайте контакты спецсредством (очиститель электроцепей) и повторяйте обработку смазкой.

Важно: Не используйте токопроводящие смазки (например, графитовые) и избегайте попадания герметика непосредственно на контактные группы – это нарушит проводимость. Все работы проводите при отключенном аккумуляторе.

Настройка угла света при изменении нагрузки автомобиля

Изменение нагрузки автомобиля напрямую влияет на угол наклона противотуманных фар. При загрузке багажника или буксировке прицепа задняя часть УАЗ Патриота проседает, а передняя приподнимается, что вызывает задирание светового пучка вверх. Это не только снижает эффективность освещения дороги в тумане, но и ослепляет встречных водителей.

Регулярная проверка и коррекция угла наклона фар обязательна при перевозке грузов, установке дополнительного оборудования (лебедка, багажник) или использовании прицепа. Пренебрежение регулировкой приводит к ухудшению видимости и нарушению ПДД. Настройку выполняют при каждой существенной смене загрузки автомобиля.

Порядок регулировки угла наклона фар

Для точной настройки выполните следующие действия:

Установите автомобиль на ровную площадку в 5 метрах от вертикальной стены с полной нагрузкой (водитель + пассажиры + планируемый груз).
Включите ближний свет фар и отметьте на стене центр световых пятен маркером.
Найдите регулировочные винты на корпусе ПТФ (обычно обозначены стрелками «вверх-вниз»).
С помощью шестигранника или крестовой отвертки опустите световой пучок так, чтобы его центр находился на 3-5 см ниже отметки, сделанной без нагрузки.

Контрольные параметры для УАЗ Патриот:

Тип нагрузки	Рекомендуемое смещение центра луча
Пустой автомобиль	Базовый уровень (0 см)
Загрузка багажника (до 100 кг)	-2 см от базового уровня
Полная загрузка или прицеп	-3...-5 см от базового уровня

После регулировки обязательно проверьте работу фар в реальных условиях: при движении по неровной дороге световой пучок не должен подпрыгивать выше уровня капота. Избегайте чрезмерного опускания – это сокращает зону освещения перед автомобилем. Для точной калибровки используйте оптические стенды в сервисных центрах.

Эксплуатация в грязи: меры предосторожности

При движении по грязевой трассе противотуманные фары УАЗ Патриот подвергаются агрессивному воздействию абразивной жижи. Грязь интенсивно налипает на рассеиватели, резко снижая светопропускание и создавая опасные блики. Одновременно происходит механическое повреждение поверхности корпуса и стекла мелкими камнями.

Тепло от работающих ламп в сочетании с влажной грязью провоцирует перегрев оптики. Резкие перепады температур при попадании в лужи могут привести к растрескиванию стекол. Электрические разъемы особенно уязвимы при погружении в грязевую жижу – высока вероятность короткого замыкания и коррозии контактов.

Ключевые правила эксплуатации

Обязательные процедуры после грязевых участков:

Немедленная очистка рассеивателей мягкой щеткой или губкой
Промывка корпусов водой под небольшим напором
Контроль герметичности уплотнителей и мест подключения проводки

Технические ограничения:

Используйте фары только при необходимости – включайте на минимальное время
Избегайте глубоких луж, где оптика полностью погружается в грязь
Проверяйте температуру корпуса рукой (риск перегрева!)

Проблема	Последствия	Профилактика
Загрязнение рассеивателя	Снижение видимости на 70-90%	Регулярная очистка + защитная пленка
Попадание воды в корпус	Окисление контактов, выход ламп из строя	Герметизация стыков силиконовым составом

При длительной эксплуатации в экстремальных условиях устанавливайте металлические защитные решетки. Они принимают на себя основной удар камней и веток, сохраняя целостность стекол. После преодоления грязевых участков всегда проверяйте крепление фар – вибрация может ослабить фиксацию.

Запрет на подбор ламп повышенной мощности

Установка ламп с мощностью, превышающей рекомендованную производителем для противотуманных фар УАЗ Патриот, категорически запрещена. Штатная проводка и блоки питания фар рассчитаны на строго определенную нагрузку, обычно соответствующую стандартным галогенным лампам (например, 55W). Превышение этого параметра создает критические риски для электросистемы автомобиля.

Повышенная мощность лампы приводит к перегреву пластикового корпуса фары и отражателя, что вызывает их оплавление и деформацию. Это не только выводит фару из строя, но и нарушает геометрию светового пучка, ослепляя встречных водителей. Дополнительная нагрузка на генератор и проводку провоцирует ускоренную деградацию контактов, окисление разъемов и риск короткого замыкания.

Основные последствия установки мощных ламп

Расплавление оптики: Температура колбы лампы 100W достигает 400-500°C против 250-300°C у 55W лампы
Повреждение электропроводки: Уменьшение ресурса проводов на 60-70% из-за постоянного перегрева
Выход из строя реле и предохранителей: Частые срабатывания защиты или разрушение элементов цепи
Юридическая ответственность: Нарушение ПДД РФ (п. 3.1 Перечня неисправностей) влечет штраф

Параметр	Штатная лампа (55W)	Лампа повышенной мощности (100W)
Потребляемый ток	4.6А	8.3А
Температура корпуса фары	70-85°C	120-150°C
Ресурс проводки	8-10 лет	2-3 года

Летнее хранение внедорожника: защита от УФ-лучей

Интенсивное солнечное излучение летом представляет серьёзную угрозу для экстерьера и интерьера УАЗ Патриота. Ультрафиолетовые лучи провоцируют выцветание лакокрасочного покрытия кузова, приводя к потере глянца и появлению матовости. Элементы из пластика и резины (уплотнители дверей, бамперы, накладки) под воздействием УФ теряют эластичность, становятся хрупкими и покрываются трещинами.

В салоне УФ-излучение вызывает необратимые повреждения: обивка сидений, панель приборов, рулевое колесо и пластиковые детали выгорают, желтеют и деформируются. Особенно уязвимы светлые тона салона и тёмные поверхности, активно поглощающие тепло. Длительное прямое воздействие солнца также снижает ресурс электронных компонентов, расположенных на торпедо.

Ключевые меры для минимизации ущерба

Метод защиты	Применение	Эффект
Специализированный автомобильный чехол	Полное укрытие кузова материалом с УФ-стабилизаторами	Блокирует до 99% УФ-лучей, защищает ЛКП и резинотехнические изделия
Парковка в тени/гараже	Использование навесов, крытых стоянок, капитальных построек	Исключает прямой контакт с солнечным излучением
Защитные составы для кузова	Нанесение восков, керамических покрытий или полимерных силантов	Создают барьерный слой, отражающий УФ, сохраняют цвет и блеск
Экраны для салона	Установка светоотражающих шторок на лобовое стекло и боковые окна	Снижает нагрев салона, предотвращает выцветание пластика и тканей
Обработка пластика и резины	Использование силиконовых спреев или УФ-протекторов	Восстанавливает эластичность, предотвращает растрескивание

Обязательные дополнительные действия: Перед сезонным хранением тщательно вымойте и высушите кузов – грязь усиливает разрушающее действие солнца. Поддерживайте рекомендуемое давление в шинах для исключения деформации. При длительной стоянке приоткрывайте окна на 1-2 см для вентиляции салона (при условии защиты от осадков), либо используйте влагопоглотители.

Список источников

При подготовке материала использовались проверенные технические источники, обеспечивающие точность информации о характеристиках, совместимости и юридических требованиях к противотуманным фарам. Анализ специализированной литературы и отзывов практиков позволяет дать объективные рекомендации для владельцев УАЗ Патриот.

Ключевое внимание уделено официальным документам производителя, экспертным оценкам автоэлектриков и актуальному опыту пользователей из профильных сообществ. Это гарантирует соответствие советов реальным условиям эксплуатации внедорожника в различных климатических зонах.

Официальное руководство по эксплуатации УАЗ Патриот (разделы по электрооборудованию и модификациям)
Технические каталоги производителей автокомпонентов: Hella, Osram, Bosch
ГОСТ Р 41.48-2004 "Единообразные предписания, касающихся сертификации транспортных средств в отношении установки устройств освещения"
Специализированные автомобильные порталы: «За рулем», «Авторевю», «Колёса»
Протоколы испытаний светотехники в условиях низкой видимости (НИЦИАМТ ФГУП «НАМИ»)
Форумы владельцев УАЗ: UAZ Patriot Club, «УАЗоводы»
Видеоинструкции по установке фар от сертифицированных автосервисов
Аналитические обзоры рынка автозапчастей (2023-2024 гг.)
