Проверка датчика АБС своими руками

Статья обновлена: 18.08.2025

Исправная работа антиблокировочной системы критична для безопасности. Неполадки датчиков АБС приводят к отключению системы и загоранию контрольной лампы на приборной панели.

Своевременная диагностика позволяет избежать рисков при торможении. Проверить датчики можно самостоятельно с помощью мультиметра и визуального осмотра без сложного оборудования.

Определение необходимых инструментов для диагностики

Для самостоятельной проверки датчика ABS потребуется минимальный набор инструментов, доступный большинству автовладельцев. Базовые приспособления помогут выполнить первичную диагностику без посещения сервиса, сэкономив время и средства. Важно подготовить всё заранее, чтобы процесс не прерывался на поиски недостающих предметов.

Специализированное оборудование (например, диагностический сканер) упростит задачу, но его отсутствие не исключает возможность проверки. В большинстве случаев достаточно мультиметра и простых механических инструментов для доступа к датчику. Убедитесь, что вы понимаете принципы работы с электроизмерительными приборами перед началом тестирования.

Основной набор инструментов

• Мультиметр (тестер) – для замера сопротивления, напряжения и проверки целостности цепи. Обязателен режим омметра.
• Домкрат и подставки – для безопасного подъёма автомобиля и доступа к колёсам.
• Набор ключей и головок – обычно требуется на 8-17 мм для демонтажа колёс и защиты датчика.

Дополнительные приспособления

1. Диагностический сканер OBD2 – для считывания кодов ошибок ABS (при наличии разъёма в авто).
2. Провода-"переходники" с иглами – для подключения щупов мультиметра к разъёму датчика.
3. WD-40 или аналог – для обработки закисших креплений.

Инструмент	Параметры выбора	Критичность
Мультиметр	Автоматический выбор диапазона, функция прозвонки	Обязателен
Сканер OBD2	Поддержка протоколов ABS вашего авто	Опционально

Изучение индикации системы ABS на приборной панели

Лампочка ABS на приборной панели – ключевой индикатор состояния антиблокировочной системы. При включении зажигания она должна кратковременно загореться (примерно на 3-5 секунд), а затем погаснуть. Это стандартное поведение свидетельствует об успешном прохождении системой самотестирования при запуске двигателя.

Если индикатор ABS ведет себя иначе – не загорается вовсе, горит постоянно после запуска двигателя или мигает во время движения – это явный признак неисправности. Такое поведение сигнализирует о возможных проблемах с датчиками колес, проводкой, блоком управления ABS или другими компонентами системы, требующими диагностики.

Типичные сценарии индикации и их значение

• Лампа не загорается при включении зажигания: Проблема с питанием индикатора, обрыв цепи, неисправность панели приборов или самого блока управления ABS. Требуется проверка предохранителей и целостности проводки.
• Лампа горит постоянно после запуска двигателя: Система ABS отключена из-за обнаруженной неисправности. Автомобиль сохранит обычное торможение, но без антиблокировочной функции. Требуется компьютерная диагностика для считывания кодов ошибок.
• Лампа мигает во время движения: Чаще всего указывает на прерывистый сигнал от одного из датчиков ABS (обрыв провода, плохой контакт, загрязнение датчика). Может сопровождаться срабатыванием АБС на неровной дороге без торможения.
• Лампа ABS загорается вместе с индикатором Check Engine: Возможна серьезная неисправность, затрагивающая несколько систем автомобиля (например, модуль ABS, CAN-шина). Необходима срочная профессиональная диагностика.

Важно помнить: Постоянно горящая лампа ABS означает, что система неактивна. Хотя базовое гидравлическое торможение сохранится, машина будет лишена защиты от блокировки колес при резком торможении, что увеличивает риск заноса, особенно на скользком покрытии.

Фиксация кода неисправности через мигание лампы ABS

На некоторых автомобилях (особенно старых моделей) диагностические коды АБС считываются без сканера по сигналам контрольной лампы на приборной панели. Для этого требуется перевести систему в режим самодиагностики через специальный разъём или последовательность действий с педалями и замком зажигания.

После активации диагностического режима лампа ABS начнёт мигать, передавая цифровые коды неисправностей. Кодировка зависит от производителя: короткие вспышки обозначают единицы, длинные – десятки. Например, код "23" будет подан как две длинные вспышки (десятки) и три короткие (единицы). Пауза между кодами обычно длиннее пауз между импульсами одного кода.

Порядок считывания и расшифровки

Для корректной интерпретации сигналов выполните следующие шаги:

1. Активация режима диагностики:
   • Найдите диагностический разъём АБС (часто под капотом или возле блока управления) и замкните контакты согласно схеме авто
   • Или используйте комбинацию: включите зажигание, нажмите педаль тормоза 5 раз за 10 секунд
2. Фиксация сигналов:
   • Следите за лампой ABS после активации режима
   • Запишите последовательность вспышек (пример: длинная-длинная-короткая-короткая-короткая)
   • Дождитесь повторения цикла кодов (обычно 2-3 раза)
3. Расшифровка:

   Код лампы	Пример неисправности
   12	Нормальная работа (начальный код)
   21/22	Обрыв/КЗ датчика ABS переднего правого колеса
   25/26	Неисправность датчика заднего левого колеса
   41	Сбой клапана модулятора

Важно: После получения кода сверьтесь с мануалом вашей модели – значения специфичны для каждого автопроизводителя. Код "12" часто означает отсутствие ошибок, а повторяющиеся серии сигналов – завершение вывода кодов.

Визуальная проверка целостности проводки датчика АБС

Осмотрите всю длину проводов датчика АБС от разъёма до входа в ступицу/шарнир. Ищите явные механические повреждения: перетёртости, порезы, вмятины от защемления или следы контакта с горячими элементами (выпускной системой, тормозным диском). Особое внимание уделите участкам возле мест крепления к кузову или рычагам подвески – там часто возникают перегибы и заломы.

Проверьте состояние изоляции на всём протяжении. Трещины, вздутия, оплавленные участки или отслоение изоляции указывают на необходимость замены жгута. Убедитесь в отсутствии следов окисления, коррозии или влаги внутри разъёмов (как на датчике, так и на ответной части), а также в плотности их соединения – неплотная посадка вызывает нарушения сигнала.

Ключевые точки фокуса при осмотре

• Зоны риска: Участки возле вращающихся деталей (ступица), точки близкого расположения к подвижным элементам подвески, места фиксации пластиковыми хомутами к кузову.
• Состояние разъёмов: Физическая целостность корпуса разъёма, отсутствие сломанных фиксаторов, чистота и сухость контактных штырьков/гнёзд.
• Качество фиксации: Провода не должны болтаться, свисать или быть натянутыми – проверьте надёжность крепления всех хомутов.

Тип повреждения	Внешние признаки	Возможная причина
Обрыв провода	Перелом кабеля, расслоение жил	Вибрация, усталость металла, резкий рывок
Замыкание	Оплавленная изоляция, потемнение проводов	Контакт с горячими частями, перегрузка
Коррозия	Зелёный/белый налёт на контактах	Попадание влаги, дорожные реагенты

Не забудьте проверить защитную гофру (при её наличии) – её повреждение резко увеличивает риск ускоренного износа проводов. Если визуальный осмотр не выявил дефектов, но ошибка АБС сохраняется, потребуется инструментальная диагностика мультиметром для проверки сопротивления и целостности цепи.

Осмотр состояния разъемов и контактов датчика

Начните с визуального осмотра разъема датчика АБС, расположенного рядом с колесным подшипником. Проверьте целостность пластикового корпуса – на нем не должно быть трещин, оплавлений или следов попадания технических жидкостей. Убедитесь в отсутствии деформации фиксирующей защелки, так как это может привести к ненадежному соединению.

Отсоедините разъем, аккуратно нажав на фиксатор, и внимательно изучите состояние контактных штырей внутри. Ищите характерные признаки окисления (белый или зеленоватый налет), следы коррозии или загрязнения маслом/тормозной жидкостью. Обратите внимание на возможное искривление или вдавливание контактов.

Ключевые аспекты при проверке

• Чистота контактов: Используйте очиститель электроцепей и мягкую щетку для удаления грязи и окислов
• Плотность посадки: После очистки подключите разъем и проверьте отсутствие люфта – контакты должны фиксироваться без зазоров
• Целостность уплотнителя: Убедитесь в наличии и сохранности резинового кольца-герметика на разъеме

Дополнительно осмотрите участки проводов вблизи разъема на предмет перетирания, порезов изоляции или расплавления. Особое внимание уделите зонам контакта с элементами подвески. Проведите рукой вдоль кабеля, проверяя эластичность изоляции – отвердевшие или крошащиеся участки указывают на повреждение.

Проблема	Последствия	Решение
Окисленные контакты	Прерывистый сигнал	Очистка спецсредствами
Нарушение герметичности	Коррозия	Замена уплотнителя
Ослабление фиксации	Самопроизвольное отключение	Восстановление защелки

Очистка контактов от окислов и грязи

Перед началом работ снимите клеммы с аккумулятора для предотвращения короткого замыкания. Локализуйте разъём датчика АБС – он крепится на кронштейне возле ступицы или за подкрылком, часто защищён резиновым кожухом.

Аккуратно отсоедините фишку проводов, нажав на пластиковый фиксатор. Визуально оцените состояние контактов: окислы проявляются белым или зелёным налётом, грязь – скоплением пыли и маслянистыми пятнами.

Методы очистки

Используйте следующие средства в порядке эффективности:

1. Специализированный очиститель электроцепей: распылите на контакты, выждите 2-3 минуты, удалите остатки щёткой с мягким ворсом.
2. Водный раствор соды (1 ст.л. на стакан воды): нанесите ватной палочкой, затем тщательно просушите сжатым воздухом.
3. Ластик или мелкая наждачная бумага (№600+): для механического удаления стойких окислов. Действуйте аккуратно, чтобы не повредить токопроводящий слой.

После обработки выполните контроль:

• Проверьте отсутствие визуальных загрязнений под ярким светом.
• Убедитесь в плотности посадки контактов в разъёме – они не должны шататься.
• Нанесите диэлектрическую смазку для профилактики коррозии перед сборкой.

Проверка надежности крепления датчика к ступице

Надежная фиксация датчика АБС критична для точного считывания данных о скорости вращения колеса. Ослабление крепления приводит к смещению положения относительно задающего ротора, что вызывает некорректные показания или полный отказ системы. Проверка выполняется при поднятом колесе после предварительной очистки зоны установки.

Для доступа к точке крепления снимите колесо и визуально осмотрите крепежный болт/винт датчика на предмет коррозии или механических повреждений. Убедитесь в отсутствии трещин на кронштейне датчика и корпусе ступицы. Проверьте целостность проводки вблизи крепления – переломы или растяжения проводов часто возникают из-за вибрации незафиксированного элемента.

Порядок действий

1. Затяжка крепежа: С помощью динамометрического ключа проверьте момент затяжки согласно спецификации производителя (обычно 8-12 Н·м).
2. Люфт контроль: Попытайтесь раскачать датчик рукой – допустимое перемещение не превышает 0,5-1 мм.
3. Проверка посадочного места: Убедитесь, что между корпусом датчика и ступицей нет зазоров или посторонних частиц.

Тип крепления	Метод проверки	Критичные признаки неисправности
Болтовое	Контроль деформации шайбы	Следы прокручивания на гранях болта
Хомутовое	Осмотр пластиковых фиксаторов	Трещины в месте обжима
Фланцевое	Проверка прилегания поверхности	Коррозия на монтажной площадке

Важно: При обнаружении сорванной резьбы или деформированного кронштейна требуется замена крепежных элементов. Использование герметиков или уплотнителей для компенсации зазора недопустимо – это нарушает расчетный воздушный зазор.

Удаление металлической стружки с магнитного сердечника

Металлическая стружка, образующаяся от износа тормозных дисков или подшипников, налипает на магнитный сердечник датчика АБС. Это нарушает формирование корректного сигнала, так как частицы искажают магнитное поле. Скопление стружки приводит к ложным срабатываниям системы или полному отказу АБС.

Очистку проводят после демонтажа датчика. Убедитесь, что разъём отключён, а крепёжный болт выкручен. Избегайте контакта сердечника с металлическими предметами – даже мелкие царапины повлияют на точность измерений. Действуйте аккуратно, чтобы не повредить хрупкий чувствительный элемент.

Технология очистки

Используйте только безопасные материалы:

Инструмент	Применение
Пластиковый скребок	Аккуратное соскабливание крупных скоплений
Баллон сжатого воздуха	Продувка труднодоступных зон
Мягкая кисть (нейлон)	Удаление остаточной пыли
Обезжириватель без ацетона	Очистка поверхности после механического удаления стружки

Последовательность операций:

1. Зафиксируйте датчик сердечником вверх
2. Пластиковым скребком удалите крупные фрагменты стружки движениями от центра к краям
3. Обработайте сердечник короткими подачами сжатого воздуха под углом 45°
4. Мягкой кистью сметите оставшиеся частицы
5. Протрите поверхность ветошью, смоченной в обезжиривателе
6. Проверьте отсутствие загрязнений с помощью лупы

Критичные запреты: применение металлических щёток, абразивов, мощных магнитов или растворителей на основе нефтепродуктов. После очистки датчик должен быть полностью сухим перед установкой.

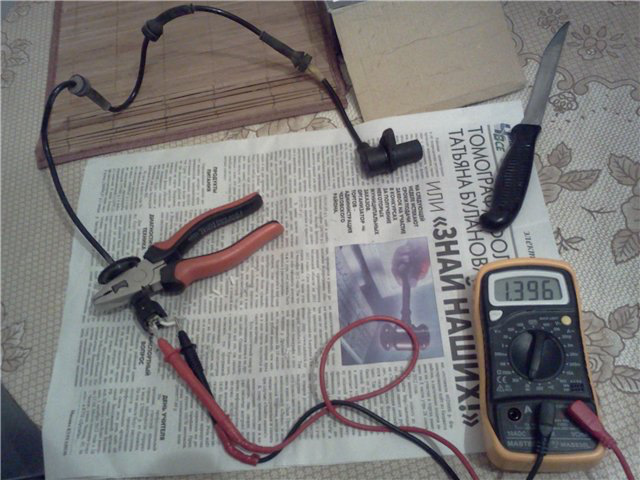

Замер сопротивления датчика АБС мультиметром

Отсоедините электрический разъём датчика АБС, предварительно сняв клемму массы с аккумулятора для безопасности. Определите контакты разъёма датчика, отвечающие за сопротивление (обычно два центральных или указанные в мануале).

Переведите мультиметр в режим измерения сопротивления (Ω) в диапазоне до 2 кОм. Подключите щупы прибора к соответствующим контактам датчика, соблюдая полярность (красный – к плюсовому, чёрный – к минусовому контакту).

Интерпретация результатов

Сравните полученные показания с эталонными значениями для вашей модели авто (обычно 800-2000 Ом):

• Норма: Показания в пределах спецификации производителя
• Обрыв цепи: Бесконечное сопротивление (OL или 1 на дисплее)
• Короткое замыкание: Нулевое или близкое к нулю сопротивление

Проверьте сопротивление между каждым контактом датчика и его корпусом. Любые показания, кроме бесконечности, указывают на пробой изоляции.

Состояние	Показания мультиметра	Диагностика
Исправный датчик	800-2000 Ом	Норма
Обрыв обмотки	OL / ∞	Требует замены
Замыкание витков	Менее 500 Ом	Требует замены
Короткое на корпус	Любое значение	Пробой изоляции

Определение эталонных показателей сопротивления для модели

Эталонные значения сопротивления датчика АБС являются уникальными для каждой модели автомобиля и года выпуска. Они указывают на корректное состояние обмотки датчика и используются как основной критерий сравнения при мультиметровой диагностике. Отсутствие точных цифр для вашей конкретной машины сделает проверку бесполезной, так как сопротивление исправного датчика может варьироваться от 0.5 до 2.5 кОм в зависимости от инженерных решений производителя.

Для получения точных эталонных параметров используйте официальные источники информации. Начните с руководства по ремонту (сервис-мануала) именно для вашей модели, где в разделе электрических компонентов тормозной системы указаны конкретные цифры. Если документация недоступна, проверьте технические бюллетени производителя или специализированные онлайн-базы данных, привязанные к VIN-коду. Всегда уточняйте, различаются ли нормы для передних и задних датчиков.

Ключевые источники эталонных данных

• Официальные сервис-мануалы: Самый надежный вариант. Разделы "Brake System" или "ABS Component Specifications" содержат таблицы сопротивлений.
• Электронные базы: Платформы типа Autodata, Mitchell OnDemand, ELSA (для VAG) с фильтрацией по марке, модели, году.
• Дилерские ресурсы: Обращение в техподдержку официального дилера с указанием VIN.
• Авторитетные форумы: Тематические разделы, посвященные конкретной модели (уточняйте год выпуска!).

Важно: При использовании сторонних источников перепроверяйте данные минимум по двум независимым ресурсам. Учитывайте, что показатели для активных (индуктивных) и пассивных (магниторезистивных) датчиков отличаются принципиально.

Сравнение значений на всех колесных датчиках

Сравнение показаний датчиков АБС на всех колесах – ключевой метод выявления неисправностей системы. Для этого потребуется диагностический сканер, поддерживающий режим реального времени (Live Data), или мультиметр с функцией измерения частоты (Hz). Подключите оборудование к диагностическому разъему OBD-II автомобиля.

Запустите двигатель и переведите сканер в режим отображения данных с датчиков скорости вращения колес. Если используется мультиметр, подключите его к сигнальным проводам каждого датчика поочередно через разъемы. Важно обеспечить одинаковые условия тестирования для всех колес.

Процедура проверки

Этапы сравнения данных:

1. Поднимите автомобиль на подъемнике или домкрате, чтобы все колеса свободно вращались.
2. Раскрутите каждое колесо вручную до скорости 5-10 км/ч (или попросите помощника медленно двигать автомобиль).
3. Зафиксируйте показания сканера/мультиметра для каждого датчика в таблице:

Позиция колеса	Нормальные показания	Признаки неисправности
Переднее левое	Совпадение значений ± 2%	Отсутствие сигнала, резкие скачки
Переднее правое	Совпадение значений ± 2%	Постоянное нулевое значение
Заднее левое	Совпадение значений ± 2%	Сигнал ниже других на 20%+
Заднее правое	Совпадение значений ± 2%	Прерывистый сигнал

Критические отклонения: Если один датчик показывает значение, отличающееся от других более чем на 20% при одинаковой скорости вращения колес, это указывает на его неисправность. Отсутствие сигнала с конкретного датчика свидетельствует об обрыве цепи или повреждении сенсора.

Дополнительные проверки: При выявлении отклонений осмотрите:

• Целостность зубцов на импульсных кольцах (ржавчина, загрязнения, сколы)
• Зазор между датчиком и кольцом (0.3-1.2 мм по мануалу)
• Состояние проводки (окисление контактов, перетирание изоляции)

Диагностика обрыва в обмотке датчика АБС

Проверка целостности обмотки датчика выполняется мультиметром в режиме измерения сопротивления (Омы). Отсоедините разъём датчика от проводки автомобиля для исключения влияния сторонних цепей. Подключите щупы тестера к контактам датчика, соблюдая полярность (для двухпроводных датчиков она не критична).

Сравните полученное значение сопротивления с эталонным диапазоном для вашей модели авто (обычно 0,8–2,5 кОм). Если прибор показывает бесконечность (OL) или «разрыв цепи» – обмотка повреждена. Нулевое значение указывает на короткое замыкание. Для трёхпроводных датчиков проверяйте попарно каждый контакт относительно массы.

Дополнительные методы верификации

• Контроль индуктивности: Используйте LCR-метр для замера индуктивности (обычно 30–100 мГн). Значение ниже нормы подтверждает обрыв.
• Проверка осциллографом: Вращайте ступицу рукой при подключённом датчике. Отсутствие синусоидального сигнала при исправном задающем кольце укажет на нерабочую обмотку.

Показание мультиметра	Состояние обмотки
0 Ом	Короткое замыкание
Бесконечность (OL)	Обрыв цепи
В пределах нормы	Исправна

Важно: Перед проверкой очистите контакты датчика от грязи и окислов. При несоответствии сопротивления уточняйте спецификацию производителя – значения различаются для активных (магниторезистивных) и пассивных (индуктивных) датчиков.

Проверка наличия короткого замыкания внутри датчика АБС

Короткое замыкание внутри датчика возникает при нарушении изоляции проводов или повреждении обмотки, что приводит к резкому падению сопротивления и некорректной работе системы АБС. Для выявления этой неисправности требуется провести измерение сопротивления между контактами датчика мультиметром в режиме омметра.

Подготовьте мультиметр, переключив его в режим измерения сопротивления (Ω). Отсоедините разъем датчика АБС от электропроводки автомобиля для исключения влияния других компонентов цепи. Очистите контакты разъема датчика от загрязнений.

1. Измерение сопротивления между сигнальными контактами:
   • Подключите щупы мультиметра к двум основным контактам разъема датчика (обычно их два или три, исключите массу при наличии).
   • Зафиксируйте показания. Норма для исправного датчика: 0.8–2.5 кОм (точное значение уточняйте в техдокументации авто).
2. Проверка на короткое замыкание на массу:
   • Один щуп установите на сигнальный контакт датчика, второй – на кузов автомобиля (чистый металл).
   • Исправный датчик покажет бесконечное сопротивление (OL или 1 на экране). Значение ниже 500 Ом указывает на пробой изоляции.

Критичные отклонения:

• Сопротивление между сигнальными контактами близко к 0 Ом – явное КЗ в обмотке.
• Показания менее 0.5 кОм при проверке "контакт–масса" – замыкание на корпус.

Тест целостности проводки от датчика к блоку управления

Отсоедините разъем датчика АБС и соответствующий разъем блока управления. Используйте мультиметр в режиме измерения сопротивления (Ω) для проверки каждой цепи. Установите щупы на контакты проводов, соединяющих разъем датчика с разъемом ЭБУ.

Показания сопротивления должны быть близки к нулю (0.1–0.5 Ом). Значения выше 1–2 Ома указывают на плохой контакт, коррозию или обрыв. Проверьте все цепи (обычно 2–4 провода), включая сигнальные линии и питание/массу.

Дополнительные проверки

Выполните тесты для выявления скрытых проблем:

• Короткое замыкание на массу: Подключите один щуп к кузову авто, второй – к контакту провода. Сопротивление должно быть >1 МОм
• Короткое замыкание между проводами: Измерьте сопротивление между соседними контактами разъема ЭБУ. Норма – бесконечное сопротивление
• Целостность экрана (для экранированных кабелей): Проверьте соединение оплетки с массой на блоке управления

Важно: Во время измерений покачивайте жгуты проводов – резкое изменение показаний мультиметра выявляет переломы жил.

Контроль напряжения на разъемах датчика при включенном зажигании

Для проверки напряжения подготовьте мультиметр в режиме измерения постоянного тока (DCV) с диапазоном 0-20V. Найдите разъем датчика АБС возле ступицы колеса и отсоедините его от датчика. Включите зажигание автомобиля без запуска двигателя – теперь контакты разъема со стороны проводки готовы к замеру.

Используйте щупы мультиметра для проверки напряжения между контактами питания и массы разъема. Черный щуп подключите к минусовой клемме АКБ или кузову авто (надежная масса), красный – к предполагаемому силовому контакту разъема. Типичные цвета проводов: питание (+12V) – красный/коричневый, масса – черный/синий, но сверяйтесь с мануалом авто.

Порядок действий и эталонные значения

1. Зафиксируйте черный щуп на массе автомобиля
2. Коснитесь красным щупом контакта питания в разъеме
3. Считайте показания мультиметра
4. Повторите замер для других контактов при необходимости

Параметр	Нормальное значение	Отклонение
Напряжение питания	12 ± 0.5V	Менее 11V или 0V
Напряжение на сигнальном проводе	0.5-1.5V (без вращения колеса)	0V или >5V

Критичные отклонения: отсутствие напряжения питания указывает на обрыв цепи, перегоревший предохранитель F3-F5 (блок предохранителей) или неисправность блока АБС. Напряжение ниже 11V свидетельствует о плохом контакте или коррозии проводов.

Важно: при проверке сигнального контакта вращайте колесо рукой – напряжение должно плавно меняться от 0.5V до 2V. Статичное значение без изменений подтверждает неисправность датчика.

Проверка сигнала датчика АБС осциллографом своими руками

Для проверки потребуется портативный цифровой осциллограф или мультиметр с функцией записи сигнала. Отключите разъем датчика АБС, подключите щупы осциллографа к контактам датчика в соответствии с распиновкой (обычно сигнальный провод и масса). Убедитесь в надежности контакта щупов.

Раскручивайте проверяемое колесо вручную (на весу) или попросите помощника медленно двигать автомобиль. Наблюдайте за сигналом на экране осциллографа – исправный датчик генерирует переменное напряжение синусоидальной или импульсной формы в зависимости от типа (индуктивный/активный).

Анализ осциллограммы

Оцените ключевые параметры сигнала:

• Амплитуда: Сравните с номиналом для вашей модели авто (обычно 0.5-2В для индуктивных датчиков при ручном вращении)
• Частота: Должна пропорционально расти с увеличением скорости вращения колеса
• Форма сигнала: Отсутствие искажений, обрывов или "шумов"

Типичные неисправности по осциллограмме:

Сигнал	Возможная причина
Прямая линия (0В)	Обрыв катушки, замыкание на массу
Постоянное напряжение	Пробой датчика, повреждение проводки
Сильные помехи	Загрязнение магнитного сердечника, люфт ступичного подшипника
Разная амплитуда на датчиках	Износ конкретного датчика, налипшая грязь

После проверки протрите магнитный чувствительный элемент датчика, установите разъем на место и проведите тестовую поездку для проверки работы системы ABS при торможении.

Анализ формы и амплитуды сигнала при вращении колеса

После подключения осциллографа к контактам датчика АБС и вращения колеса вручную, визуализируйте сигнал. Исправный датчик генерирует аналоговый сигнал синусоидальной формы или цифровой прямоугольный (в зависимости от типа). Синусоида должна быть симметричной относительно нулевой линии, без резких провалов или искажений. Амплитуда напрямую зависит от скорости вращения: минимально допустимое значение – 0.5 В при медленном прокручивании, при увеличении скорости амплитуда пропорционально растет.

Обратите внимание на идентичность сигналов со всех датчиков: амплитуда и частота должны совпадать при равной скорости вращения соответствующих колес. Расхождения более 20% между осями указывают на проблему. Для индуктивных датчиков используйте режим "AC Voltage" на осциллографе, для активных (Холла) – "DC Voltage".

Критерии оценки сигнала

• Форма сигнала:
  • Индуктивный: плавная синусоида
  • Активный (Холл): четкие прямоугольные импульсы
• Амплитудные характеристики:
  • Минимум 0.5 В при вращении вручную
  • Пропорциональный рост с увеличением скорости
• Синхронизация:
  • Отсутствие пропусков импульсов
  • Равные интервалы между пиками

Тип неисправности	Визуальные признаки на осциллограмме
Межвитковое замыкание	Снижение амплитуды, "сплющивание" вершин синусоиды
Загрязнение/повреждение ротора	Провалы в сигнале в определенных точках вращения
Неравномерный зазор	Колебания амплитуды при стабильной скорости
Обрыв катушки	Полное отсутствие сигнала

Важно: При тестировании передних датчиков вращайте колесо рулем в разные стороны – изменение угла может выявить скрытые дефекты проводки. Для задних датчиков (особенно с зубчатым ротором на ступице) убедитесь в чистоте рабочей поверхности – металлическая стружка искажает сигнал.

Проверка датчика АБС без снятия колеса через технологическое отверстие

Найдите технологическое отверстие в тормозном щите или поворотном кулаке, обеспечивающее доступ к разъёму датчика. Очистите зону вокруг отверстия от грязи щёткой или сжатым воздухом, чтобы предотвратить попадание мусора в механизм при проверке.

Снимите защитный колпачок с разъёма датчика, если он присутствует. Визуально оцените состояние контактов через отверстие: ищите окисление, повреждения или следы влаги. Проверьте фиксацию разъёма – он не должен болтаться.

Методика проверки мультиметром

Для пассивных датчиков (индуктивного типа):

1. Переключите мультиметр в режим измерения сопротивления (Ω)
2. Подсоедините щупы к контактам разъёма датчика через отверстие
3. Сравните показания со спецификацией производителя (обычно 800-2500 Ом)
4. Проверьте сопротивление между каждым контактом и массой – должно быть ∞ (обрыв)

Для активных датчиков (Hall-эффект):

1. Включите зажигание без запуска двигателя
2. Переведите мультиметр в режим измерения постоянного напряжения (DCV)
3. Подключите щупы к сигнальному и питающему контактам (справочные данные!)
4. Напряжение питания должно быть 8-12V
5. Проверьте сигнал: плавно вращайте колесо рукой, наблюдая за изменением напряжения

Тип датчика	Параметр проверки	Нормальные значения
Пассивный	Сопротивление	800-2500 Ом
Активный	Напряжение питания	8-12V
Активный	Сигнал при вращении	Импульсы 0.5-1.5V

Дополнительно: Проведите тест целостности проводки от разъёма датчика до блока АБС, подключив мультиметр в режиме прозвонки. Покачайте провода рукой – резкое изменение показаний укажет на обрыв.

Измерение зазора между датчиком и задающим кольцом

Точный зазор между датчиком АБС и задающим кольцом критичен для корректного формирования сигнала. Недостаточный или чрезмерный промежуток приводит к потере контакта магнитного поля, вызывая ложные срабатывания системы или полное отсутствие показаний. Производители строго регламентируют допустимые значения, обычно в диапазоне 0,3–1,5 мм, точные параметры указаны в руководстве по ремонту конкретной модели.

Проверка выполняется механическим щупом при демонтированном датчике либо через технологические отверстия в ступице или поворотном кулаке. Важно обеспечить чистоту зоны измерения – удалить грязь, ржавчию и металлическую стружку с поверхности кольца и посадочного гнезда датчика. Малейшие посторонние частицы искажают результаты.

Порядок измерения и анализ результатов

Выполните следующие шаги для точного замера:

1. Поднимите автомобиль домкратом, снимите колесо для доступа к датчику.
2. Отключите разъем датчика, открутите крепежный болт (обычно на 10 мм или TORX), аккуратно извлеките корпус из посадочного места.
3. Осмотрите задающее кольцо на предмет сколов зубьев, трещин или деформации. Прокрутите ступицу рукой.
4. Вставьте набор плоских щупов разной толщины между торцом датчика (не корпусом!) и ближайшим зубцом кольца. Начинайте с минимального значения.
5. Подберите щуп, который проходит с легким сопротивлением – это и есть фактический зазор. Замерьте минимум в 3 точках по окружности кольца.

Интерпретация результатов:

Зазор	Соответствие	Действия
В пределах спецификации	Норма	Установите датчик, проверьте работу системы тест-драйвом
Меньше минимального	Опасный контакт	Проверьте износ втулки датчика, деформацию кронштейна, загрязнение посадочного места
Больше максимального	Слабый сигнал	Ищите просевшие подшипники ступицы, люфт кольца, механические повреждения корпуса датчика

Важно: Если зазор не соответствует норме после устранения видимых причин (очистка, замена втулки), вероятен износ ступичного подшипника или смещение задающего кольца. Требуется углубленная диагностика ходовой части. Не пытайтесь регулировать положение датчика подкладыванием шайб – его монтаж строго фиксирован конструкцией.

Осмотр зубьев задающего кольца на предмет сколов и загрязнений

Задающее кольцо (иначе называемое импульсным ротором или тоновым колесом) установлено на ступице или приводном валу и генерирует сигнал для датчика АБС. Его зубцы должны быть идеально ровными и чистыми, так как даже незначительные повреждения или загрязнения искажают показания скорости вращения колеса.

Для визуального осмотра требуется обеспечить доступ к кольцу: снимите колесо, затем демонтируйте тормозной суппорт и диск (если кольцо расположено за ними). При необходимости очистите зону вокруг кольца от грязи щеткой или сжатым воздухом, избегая прямого контакта с зубьями.

Порядок проверки состояния зубьев

1. Поворачивайте ступицу/вал вручную, последовательно осматривая всю окружность кольца при ярком освещении.
2. Ищите механические повреждения:
   • Сколы, трещины или погнутые зубцы
   • Отсутствующие фрагменты зубьев
   • Деформацию кольца (биение, смещение)
3. Проверьте чистоту поверхности:
   • Удалите плотные загрязнения (грязь, ржавчину, камни) пластиковым скребком
   • Очистите межзубные промежутки тонкой щеткой или деревянной палочкой
   • Не используйте металлические инструменты – они повредят кольцо!

Проблема	Действие
Сколы/деформация зубьев	Замена кольца обязательна (восстановление невозможно)
Сильное загрязнение или коррозия	Тщательная очистка + проверка датчика после сборки
Налет ржавчины (незначительный)	Аккуратная зачистка без абразивов, обработка антикором

Очистка рабочей поверхности задающего венца щеткой

Загрязнения на зубцах или магнитных сегментах задающего венца – частая причина некорректной работы АБС. Металлическая стружка, грязь или коррозия нарушают формирование сигнала датчика, что приводит к ложным срабатываниям системы или её отключению.

Для устранения проблемы потребуется механическая очистка поверхности венца. Используйте жёсткую неметаллическую щётку (например, капроновую или стекловолоконную), чтобы не повредить зубья. Особое внимание уделите труднодоступным участкам между элементами.

Порядок действий:

1. Обеспечьте доступ к венцу: снимите колесо, при необходимости демонтируйте тормозной суппорт или диск (зависит от конструкции авто).
2. Визуально оцените состояние: проверьте венец на наличие сколов, деформаций или глубокой коррозии. При критичных повреждениях потребуется замена.
3. Обработайте поверхность:
   • Сухой щёткой удалите рыхлые загрязнения
   • Нанесите очиститель тормозов или WD-40 на венец
   • Тщательно прочистите каждый зуб/сегмент возвратно-поступательными движениями
4. Удалите остатки: протрите венец безворсовой салфеткой, смоченной очистителем. Убедитесь в отсутствии мусора в зазоре между датчиком и венцом.

Важно: При работе с задними ступичными кольцами (внутри барабанов) используйте миниатюрные щётки. После очистки проверьте зазор датчика АБС щупом – он должен соответствовать спецификации производителя (обычно 0.3-1.0 мм).

Проверка люфта ступичного подшипника как причины ошибки АБС

Люфт ступичного подшипника напрямую влияет на корректность работы датчика АБС, так как вызывает изменение зазора между активным элементом датчика и импульсным кольцом. При чрезмерном биении колеса сигнал от датчика искажается или пропадает, что провоцирует ложное срабатывание системы и появление ошибки на приборной панели.

Проверка выполняется при вывешенном колесе для исключения влияния массы автомобиля. Убедитесь, что ручной тормоз включен, а под непроверяемые колёса установлены противооткатные упоры. Попросите помощника нажать педаль тормоза для фиксации тормозного диска во время диагностики.

Методика проверки:

1. Поднимите автомобиль домкратом, снимите колесо
2. Возьмитесь руками за тормозной диск в позициях «12 и 6 часов»
3. Резко потяните диск на себя и от себя, оценивая амплитуду движения
4. Повторите действия, расположив руки в позициях «3 и 9 часов»

Характер люфта	Оценка состояния
Отсутствие свободного хода	Подшипник исправен
Лёгкий стук с амплитудой до 1 мм	Начальная стадия износа
Заметное биение от 2 мм и более	Требуется замена подшипника

Критический люфт требует обязательной замены ступичного узла, так как помимо ошибок АБС вызывает ускоренный износ шин и опасен для управления. При замене подшипника обязательно очистите посадочное место датчика АБС от металлической пыли и грязи.

Диагностика датчика на разных скоростях вращения колеса

Для проверки реакции датчика АБС на изменение скорости колеса потребуется поддомкратить автомобиль, обеспечив свободное вращение проверяемого колеса. Подключите диагностический сканер к OBD-II разъему или используйте мультиметр в режиме измерения напряжения (для датчиков с аналоговым сигналом) либо частоты (для цифровых).

Вращайте колесо вручную на низкой скорости (примерно 2-5 км/ч), наблюдая за показаниями сканера или мультиметра. Убедитесь в наличии стабильного сигнала без пропаданий. Постепенно увеличивайте скорость вращения (имитируя 20-40 км/ч), проверяя соответствие роста частоты сигнала или напряжения физическому ускорению колеса.

Критические точки контроля

Обратите внимание на следующие ключевые аспекты:

• Линейность изменения: Сигнал должен плавно усиливаться/учащаться пропорционально скорости без скачков
• Одинаковая реакция на всех колесах: Сравните показания с датчиков противоположных колес
• Порог срабатывания АБС: При резком торможении (имитация блокировки) сигнал должен обнуляться

Скорость вращения	Норма реакции датчика	Возможные дефекты
1-10 км/ч	Стабильный сигнал, отсутствие помех	Обрыв провода, засорение грязи
20-60 км/ч	Плавный рост частоты/напряжения	Износ подшипника, люфт ротора
Резкое замедление	Мгновенное падение сигнала до нуля	Неисправность зубчатого венца, залипание

При обнаружении расхождений в показаниях более 10-15% между колесами одной оси или хаотичных скачков сигнала требуется углубленная диагностика. Обязательно проверьте целостность задающего ротора (гребенки) и расстояние до датчика (0.3-1.2 мм согласно мануалу).

Сравнение показаний датчиков на одной оси

Снимите показания с датчиков ABS на одной оси при помощи мультиметра в режиме измерения переменного напряжения (ACV). Проворачивайте колесо вручную с постоянной скоростью (примерно 1 оборот в секунду) для генерации сигнала. Зафиксируйте максимальное значение напряжения для каждого датчика.

Повторите замеры 3-5 раз для обоих датчиков оси, обеспечивая идентичные условия вращения колес. Рассчитайте среднее арифметическое напряжение для левого и правого датчиков. Разница в показаниях не должна превышать 15%.

Критерии оценки результатов

• Допустимое отклонение: ≤ 15% между средними значениями
• Тревожный признак: Разница 16-25% требует диагностики проводки
• Критичная неисправность: >25% разницы или нулевые показания одного датчика

Параметр	Норма	Действия при отклонении
Разница напряжений	≤0.15V (при 1V сигнале)	Проверка загрязнений/зазоров
Форма сигнала (осциллограф)	Синусоида без помех	Осмотр тонерного кольца
Сопротивление обмотки	800-2500 Ом (±10% на оси)	Диагностика обрыва/короткого замыкания

При выявлении расхождений выполните дополнительную проверку: измерьте сопротивление обмотки датчиков (должно совпадать в пределах 10%) и визуально осмотрите зубчатые кольца на предмет загрязнений или повреждений. Разные показания на одной оси указывают на неисправность конкретного датчика, его проводки или состояние тонерного кольца.

Проверка сопротивления изоляции проводки мультиметром

Отключите разъем датчика АБС от электронного блока управления (ЭБУ) и от самого датчика. Переведите мультиметр в режим измерения сопротивления (Ω) на максимальный предел, обычно 20 МОм или выше. Убедитесь, что щупы прибора исправны и плотно вставлены в гнёзда COM и VΩmA.

Проверьте отсутствие контакта между каждым сигнальным проводом и "массой" автомобиля. Для этого один щуп подключите к металлической неокрашенной части кузова (чистому болту или клемме АКБ "-"), а вторым поочерёдно касайтесь контактов в разъёме проводки, идущей к датчику. На дисплее не должно быть показаний – идеальное значение бесконечность (OL или 1).

Последовательность действий и интерпретация

Критические проверки:

• Сопротивление между любым проводом жгута датчика и кузовом должно превышать 1 МОм. Значение ниже указывает на пробой изоляции.
• Проверьте сопротивление между соседними контактами в разъёме – здесь также должно быть OL. Низкие значения сигнализируют о коротком замыкании проводов.

Таблица типовых неисправностей:

Показания мультиметра	Возможная неисправность
0 - 500 Ом	Прямое КЗ на массу или между проводами
5 кОм - 1 МОм	Частичный пробой изоляции (влажность, повреждение)
OL (перегрузка)	Норма (изоляция цела)

Важно: При выявлении низкого сопротивления осмотрите физически проводку – часто повреждения находятся в местах перегибов возле датчика или в зоне контакта с подвижными элементами подвески.

Тестирование реакции датчика на металлический предмет

Для проверки чувствительности датчика АБС потребуется металлический предмет (гаечный ключ, отвертка или стальная пластина). Предварительно обеспечьте доступ к датчику: снимите колесо при необходимости и очистите поверхность сенсора от грязи. Убедитесь в целостности проводки и отсутствии механических повреждений корпуса.

Подключите мультиметр к контактам датчика в режиме измерения напряжения (для активных датчиков Холла) или сопротивления (для пассивных индуктивных моделей). Включите зажигание автомобиля без запуска двигателя для подачи питания на электронику. Зафиксируйте исходные показания прибора перед началом теста.

Алгоритм проверки реакции

1. Медленно поднесите металлический предмет к чувствительной зоне датчика (расстояние 5-10 мм)
2. Резко удалите предмет на 30-50 см от сенсора
3. Повторите цикл 3-5 раз, наблюдая за показаниями мультиметра
4. Для активных датчиков: ищите скачки напряжения (обычно 0.5-2В)
5. Для пассивных: контролируйте колебания сопротивления в пределах паспортных значений

Критерии исправности:

Тип датчика	Нормальная реакция	Признак неисправности
Активный (Холла)	Четкие скачки напряжения при приближении/удалении металла	Отсутствие изменения показаний или постоянное значение
Пассивный (индуктивный)	Плавное изменение сопротивления в диапазоне 400-2500 Ом	Обрыв (∞ Ом) или короткое замыкание (≈0 Ом)

При отсутствии мультиметра используйте контрольную лампу: подключите её между сигнальным проводом и массой. Мигание лампы при поднесении металла косвенно подтверждает работоспособность. Для точной диагностики активных датчиков применяйте осциллограф – исправный элемент покажет квадратные импульсы при воздействии металлом.

Использование режима прозвонки для диагностики цепей

Режим прозвонки мультиметра позволяет быстро определить целостность электрических цепей датчика АБС и выявить обрывы или короткие замыкания. Для этого переведите прибор в соответствующий режим (значок диода или звуковой волны), отключите разъём датчика от электронного блока управления и подготовьте доступ к контактам.

Перед проверкой убедитесь, что зажигание автомобиля выключено, чтобы избежать повреждения оборудования. Очистите контакты разъёма датчика от грязи и окислов, используя специальный очиститель или ватную палочку, так как загрязнения могут искажать результаты измерений.

Порядок проверки цепей

Снимите защитный колпачок с разъёма датчика АБС для доступа к клеммам. Определите распиновку контактов по технической документации вашего авто – обычно требуется проверить:

• Цепи питания (12В)
• Цепь массы
• Сигнальные линии к блоку управления

Выполните следующие проверки, касаясь щупами мультиметра соответствующих точек:

1. Питание: Один щуп – на контакт питания датчика, второй – на плюсовую клемму АКБ. Звуковой сигнал подтвердит цепь.
2. Масса: Щуп на массовый контакт датчика и второй – на кузов авто/минус АКБ. Звук означает исправность.
3. Сигнальные линии: Проверьте целостность от контактов датчика до разъёма ЭБУ (предварительно отсоединив колодку блока).

Критичные результаты:

Ситуация	Звуковой сигнал	Диагностика
Цепь исправна	Есть	Норма
Обрыв провода	Нет	Требуется ремонт проводки
Короткое замыкание	Есть при касании "непарных" контактов	Повреждение изоляции

При отсутствии звука на исправных участках цепи проверьте сопротивление – значение выше 1-2 Ом указывает на плохой контакт. Обязательно исследуйте провода на предмет переломов у разъёмов и в местах перегибов, где чаще возникают повреждения.

Локализация места обрыва провода методом "поделения" цепи

Метод основан на последовательном измерении сопротивления или "прозвонке" участков проводки, начиная от точки подключения датчика АБС к блоку управления (БУ) и двигаясь к самому датчику. Цель – найти сегмент цепи, где происходит разрыв контакта. Для работы потребуется мультиметр в режиме омметра (Ω) или режиме звуковой прозвонки.

Отсоедините разъем датчика АБС и разъем БУ АБС для исключения влияния электроники на измерения. Определите в схеме электропроводки автомобиля точный путь сигнальных проводов между этими точками. Разделите условно цепь на две равные части – участок от БУ до промежуточной точки и от промежуточной точки до датчика.

Пошаговая процедура поиска обрыва

1. Проверка целостности всей цепи: Установите щупы мультиметра на контакт разъема БУ и соответствующий контакт разъема датчика. Отсутствие звукового сигнала или бесконечное сопротивление (OL) подтверждает обрыв.
2. Поиск промежуточной точки:
   • Найдите физически доступное место в жгуте проводов примерно посередине трассы (например, разъем-колодку, место скрутки).
   • Если явной точки нет – вскройте изоляцию жгута для доступа к проводу в середине участка.
3. Проверка первой половины цепи:
   • Один щуп подключите к контакту разъема БУ, второй – к оголенному проводу в промежуточной точке.
   • Корректное показание (≈0 Ом) означает исправность этого сегмента. Обрыв отсутствует.
   • Обрыв (OL) – неисправность в первой половине цепи.
4. Проверка второй половины цепи:
   • Один щуп подключите к промежуточной точке, второй – к контакту разъема датчика.
   • Корректное показание – обрыв в первой половине (уже выявлен ранее).
   • Обрыв (OL) – неисправность во второй половине цепи.
5. Локализация точного места:
   • Повторите шаги 2-4 для неисправного сегмента, снова разделив его пополам.
   • Продолжайте деление до сужения зоны поиска до 10-20 см.

Обнаруженный обрыв устраняется заменой поврежденного провода, пайкой с термоусадкой или установкой ремонтного разъема. После ремонта обязательна повторная "прозвонка" цепи и проверка работы АБС тест-драйвом на безопасном участке.

Проверка напряжения в цепи питания датчика АБС

Для проверки напряжения потребуется мультиметр, переключенный в режим измерения постоянного тока (DCV) до 20 В. Предварительно отсоедините разъем датчика АБС, обеспечив доступ к контактам цепи питания. Найдите в технической документации автомобиля назначение контактов разъема или определите их по цветовой маркировке проводов (обычно питающий провод – красный/желтый, "масса" – черный/коричневый).

Подключите щупы мультиметра к соответствующим контактам разъема: красный щуп – к питающему проводу (+), черный – к "массе" (–). Включите зажигание автомобиля без запуска двигателя. Зафиксируйте показания прибора: исправная цепь должна выдавать стабильные 12 В (±0.5 В). Нулевое значение указывает на обрыв в цепи, пониженное (менее 11 В) – на плохой контакт, коррозию или неисправность блока управления АБС.

Типовые параметры проверки

Показание мультиметра	Состояние цепи	Возможные причины
12 В (±0.5 В)	Норма	Цепь питания исправна
0 В	Обрыв	Перебитый провод, неисправность реле, сгоревший предохранитель
Менее 11 В	Падение напряжения	Окисление контактов, повреждение изоляции, слабый контакт в колодке

Важные замечания: Перед проверкой убедитесь в исправности предохранителя цепи АБС и заряде АКБ. При отсутствии напряжения протестируйте целостность проводов тестером в режиме прозвонки от разъема датчика до блока управления. Короткое замыкание на "массу" определяется как падение напряжения до 0 В при подключении нагрузки (например, контрольной лампы 12 В).

Тестирование корректности работы блока управления АБС

Проверка работоспособности блока управления (ЭБУ) АБС начинается с компьютерной диагностики через OBD-II разъем. Подключите совместимый сканер к порту и считайте коды ошибок из системы ABS. Отсутствие ошибок (например, серии Cxxxx) указывает на корректность базовой логики работы модуля, но не гарантирует исправность всех функций.

Сымитируйте условия активации ABS для проверки реакции блока. Разгоните автомобиль на безопасном участке дороги до 40 км/ч и резко нажмите педаль тормоза. Контролируйте появление характерной вибрации педали и звука "трещетки" – это подтверждает, что ЭБУ переключает режимы торможения и управляет модуляторами давления.

Дополнительные методы проверки

Визуальный осмотр компонентов:

• Убедитесь в целостности проводки к датчикам и гидравлическому модулятору
• Проверьте отсутствие коррозии на разъемах ЭБУ и предохранителях

Тест напряжения на разъеме ЭБУ:

1. Снимите разъем с блока управления АБС
2. Включите зажигание
3. Измерьте мультиметром:
   • Напряжение между клеммой питания и массой (должно соответствовать бортовому напряжению)
   • Сопротивление на клеммах "массы" (значение близкое к 0 Ом)

Параметр	Нормальное значение	Отклонение
Питание ЭБУ	12-14.5V	Обрыв цепи, неисправность реле
Сопротивление массы	0-0.5 Ом	Окисление контактов

Важно! При отсутствии диагностического оборудования проверьте индикатор ABS на приборной панели: устойчивое горение лампы после запуска двигателя свидетельствует об ошибке самодиагностики блока.

Сброс ошибок АБС отключением аккумулятора

Отсоедините отрицательную клемму аккумулятора с помощью ключа на 10 мм, предварительно заглушив двигатель и вынув ключ зажигания. Убедитесь, что контакт провода исключён с клеммой АКБ, а сам кабель отведён в сторону для предотвращения случайного соединения.

Выждите минимум 15–20 минут для гарантированного разряда остаточного напряжения в бортовой сети. За это время энергозависимая память блока АБС полностью обнулится, а временные ошибки сотрутся. В сложных случаях рекомендуется оставить автомобиль без питания на 1–2 часа.

Повторная активация системы

После восстановления подключения аккумулятора выполните следующие шаги:

1. Наденьте клемму на минусовой вывод и плотно затяните гайку.
2. Включите зажигание, не запуская двигатель. Система АБС инициализируется – на панели приборов погаснут контрольные лампы после самодиагностики.
3. Проверьте работу датчиков на ходу: разгонитесь до 40 км/ч на ровном безопасном участке, резко нажмите тормоз. При исправности педаль должна вибрировать, а колёса – не блокироваться.

Важно: Способ эффективен только для временных сбоев (обрыв провода, помехи). Если ошибка вызвана механической неисправностью датчика или блока, она появится снова через 3–5 км пробега. Для постоянных неполадок требуется диагностика сканером и ремонт.

Проверка датчика после устранения неисправности

После замены или ремонта датчика АБС, а также связанных с ним компонентов (например, ступичного подшипника или проводки), необходимо выполнить контрольную диагностику для подтверждения корректной работы системы. Начинайте с визуального осмотра установленного элемента: убедитесь в надежности фиксации разъемов, отсутствии перегибов проводов и правильности монтажа корпуса датчика относительно задающего кольца.

Подключите диагностический сканер к порту OBD-II автомобиля и считайте коды ошибок АБС. Даже при отсутствии активных неисправностей проверьте историю сохраненных кодов – их следует стересть после ремонта. Убедитесь, что показания всех датчиков скорости вращения колес отображаются в реальном времени и синхронно изменяются при прокрутке соответствующего колеса вручную.

Тест-драйв и финальная проверка

Выполните тестовую поездку на безопасном участке дороги:

• Разгонитесь до 40–60 км/ч и выполните несколько плавных торможений на прямой
• Проверьте реакцию системы при экстренном торможении (на скользком покрытии или имитации сбоя)
• Проследите за поведением педали тормоза: вибрация должна быть четкой и кратковременной

После остановки повторно просканируйте систему на наличие скрытых ошибок. Используйте мультиметр для сравнения параметров датчиков:

Параметр	Нормальное значение	Методика проверки
Сопротивление	800–2500 Ом	Замер между контактами датчика (при отключенной колодке)
Напряжение переменного тока	0.1–2.0 В	Прокрутка колеса на эстакаде (тестер в режиме ACV)

Убедитесь в отсутствии перепадов сигнала при покачивании проводов датчика рукой – это исключит недоделки в ремонте проводки. Лампочка АБС на приборной панели должна погаснуть через 3–5 секунд после запуска двигателя и не активироваться при движении.

Тест-драйв автомобиля для проверки работы ABS в движении

Выберите безопасный участок дороги с ровным покрытием (например, пустая асфальтированная площадка или прямая малозагруженная дорога в сухую погоду). Убедитесь, что вокруг нет препятствий, других транспортных средств и пешеходов.

Разгоните автомобиль до скорости 40-60 км/ч. Плавно, но сильно нажмите педаль тормоза до упора, продолжая удерживать давление. Не отпускайте педаль до полной остановки автомобиля.

Что должно происходить при исправной ABS

Во время экстренного торможения вы почувствуете характерную пульсацию педали тормоза и услышите прерывистый скрежещущий звук из-под капота. Это свидетельствует о корректной работе модулятора, который предотвращает блокировку колес. Автомобиль должен сохранять прямолинейную траекторию без заноса.

Обратите внимание на следующие индикаторы:

• Контрольная лампа ABS на приборной панели должна кратковременно загореться при включении зажигания и погаснуть через 2-3 секунды после запуска двигателя.
• Во время торможения с активированной ABS никакие предупреждающие лампы (ABS, ESP, BRAKE) загораться не должны.

Симптом	Возможная проблема
Педаль не пульсирует, колеса блокируются	Неисправность модуля ABS, датчика или блока управления
Лампа ABS горит постоянно при движении	Ошибка системы (требуется диагностика кода неисправности)
Автомобиль уводит в сторону	Разное давление в шинах, неисправность тормозного механизма одного колеса

Повторите тест 2-3 раза, давая тормозным дискам остыть между попытками. Если система не активируется или срабатывает неравномерно – необходима углубленная диагностика сканером и проверка датчиков АБС на каждом колесе.

Проверка системы АБС на разных типах покрытий

Тестирование работы ABS требует имитации экстренного торможения на поверхностях с различным коэффициентом сцепления. Это позволяет оценить корректность взаимодействия датчиков скорости, блока управления и гидромодулятора при предотвращении блокировки колёс.

Перед началом убедитесь в безопасности зоны: выбирайте ровные участки без препятствий, других транспортных средств и пешеходов. Все проверки выполняйте на разрешённых для испытаний площадках.

Особенности тестирования на различных поверхностях

Ключевые параметры для оценки на любом покрытии:

• Чёткая вибрация педали тормоза при срабатывании системы
• Отсутствие юза (полной блокировки колёс)
• Сохранение управляемости автомобиля при торможении
• Равномерность замедления без рывков в сторону

Методика проверки по типам дорожного полотна:

Покрытие	Действия	Нормальная работа АБС
Сухой асфальт	Резкое торможение на скорости 40-60 км/ч	Короткий юз передних колёс с последующей пульсацией педали. Автомобиль останавливается прямо
Мокрый асфальт/лужи	Торможение на 30-50 км/ч при въезде в воду	Мгновенная вибрация педали. Отсутствие аквапланирования. Лёгкий свист покрышек
Гравий/грунт	Замедление на 20-40 км/ч	Ярко выраженная пульсация. Формирование тормозного юза в рыхлом слое при сохранении управляемости
Укатанный снег	Торможение на 25-35 км/ч	Частая вибрация педали. Равномерный след торможения без чистых «закопанных» колёс
Гололёд	Осторожное торможение на 15-25 км/ч	Постоянная интенсивная пульсация. Минимальное замедление с сохранением курсовой устойчивости

При выявлении отклонений (отсутствие вибрации педали, блокировка колёс, увод авто в сторону) выполните диагностику в последовательности: визуальный осмотр датчиков и проводки → проверка сопротивления датчиков мультиметром → компьютерная диагностика блока ABS. Избегайте частых повторов экстренного торможения на одном покрытии – это вызывает перегрев тормозных механизмов.

Диагностика отсутствия сигнала датчика после замены

Отсутствие сигнала с нового датчика АБС требует системной проверки, так как причины могут выходить за рамки работоспособности самого сенсора. Необходимо исключить ошибки монтажа, повреждения смежных компонентов и несоответствие характеристик.

Начните с визуального осмотра и базовых измерений, постепенно переходя к сложным электронным проверкам. Убедитесь в наличии диагностического оборудования (мультиметр, сканер ошибок) перед началом работ.

1. Проверка установки датчика
   • Убедитесь в правильном зазоре (0.3-1.0 мм) между датчиком и задающим диском с помощью щупа
   • Проконтролируйте надежность крепления корпуса и отсутствие перекоса
2. Диагностика проводки и разъемов
   • Замерьте сопротивление на пинах разъема датчика: значения вне диапазона 800-2500 Ом указывают на обрыв/КЗ
   • Проверьте изоляцию проводов на участке от датчика до блока АБС, особое внимание уделяя местам перегибов
   • Очистите контакты от окислов и проверьте фиксацию клемм в колодках
3. Тест задающего диска (ротора)
   • Вращая колесо, осмотрите зубцы диска через смотровое отверстие: отсутствующие/деформированные зубцы блокируют сигнал
   • Удалите металлическую стружку и грязь между зубьями магнитом
4. Контрольные замеры напряжения

   Точка измерения	Норма	Отклонение
   Напряжение питания	9-12V (при включенном зажигании)	Проверка предохранителя F32 цепи ABS
   Сигнальный выход	0.25-1.8V (AC, при вращении колеса)	Отсутствие роста напряжения = неисправность

5. Сканирование ошибок
   • Считайте коды неисправностей через диагностический разъем OBD-II
   • Обратите внимание на ошибки типа C0110, C0120 или «Signal Missing»
6. Проверка совместимости датчика
   • Сверьте каталожный номер старого и нового сенсора
   • Убедитесь в отсутствии механических отличий в корпусе и разъеме

Проверка совместимости неоригинальных датчиков

При выборе неоригинального датчика АБС критически важно подтвердить его совместимость с конкретной моделью автомобиля и блоком управления. Производители аналогов указывают перечень совместимых машин в каталогах, но эти данные не всегда точны или актуальны. Ошибка приведет к некорректной работе системы или постоянным ошибкам в ЭБУ.

Перед покупкой сверьте каталожный номер оригинальной детали с номерами аналогов в проверенных электронных базах (например, TecDoc или Partslink24). Убедитесь, что производитель неоригинального датчика имеет положительные отзывы о работе именно с вашей маркой. Избегайте дешевых безымянных изделий – их характеристики часто не соответствуют заявленным.

Методы проверки совместимости после установки

Если датчик уже приобретен и установлен, используйте следующие способы проверки корректности работы:

• Сканирование ошибок: подключите диагностический сканер OBD-II после пробной поездки. Коды неисправностей, связанные с АБС (C0110-C0120, C0200-C0295 и т.д.), или постоянное отсутствие сигнала с нового датчика указывают на несовместимость.
• Контроль параметров в реальном времени: через диагностическое ПО (например, Torque Pro или Delphi DS150E) проверьте наличие и стабильность сигнала скорости вращения колеса. Резкие скачки или нулевые показания на одном из датчиков при движении – тревожный признак.
• Тест сопротивления: сравните сопротивление нового датчика с оригиналом или эталонными значениями для вашего авто (обычно 800-2500 Ом). Существенные отклонения (>10-15%) свидетельствуют о проблеме.

Дополнительно проверьте физические параметры:

Параметр	Что сравнивать	Риск несовпадения
Размеры и форма корпуса	Длина, диаметр, крепежные элементы	Невозможность установки, повреждение проводки
Длина и тип разъема	Количество контактов, форма фиксатора	Проблемы с подключением, окисление контактов
Полярность проводов	Цветовая маркировка кабелей	Нулевой сигнал, короткое замыкание

Важно: Даже при совпадении основных характеристик неоригинальный датчик может иметь отличия в чувствительности магнитного элемента или уровне выходного напряжения. Если проверки выявили неполадки, а сопротивление и подключение в норме – вероятна функциональная несовместимость. В таком случае потребуется замена на оригинал или сертифицированный аналог.

Контроль затяжки крепежных болтов датчика АБС

Правильная затяжка болтов обеспечивает стабильный контакт датчика с поворотным кулаком и предотвращает смещение чувствительного элемента относительно импульсного кольца. Нарушение момента затяжки напрямую влияет на корректность формирования сигнала о скорости вращения колеса.

Слабая затяжка вызывает вибрации и постепенное ослабление крепления, что ведет к прерыванию сигнала АБС. Чрезмерное усилие повреждает корпус датчика или деформирует посадочное место, вызывая постоянные ошибки системы.

Порядок контроля и корректировки

Для проверки потребуется динамометрический ключ с диапазоном 5–15 Н·м. Последовательность действий:

1. Очистите резьбовое соединение от грязи щеткой
2. Установите на ключ значение момента, указанное в мануале авто (примеры в таблице)
3. Проверьте текущий момент затяжки плавным доворачиванием болта
4. Если болт проворачивается – ослабьте его, затем затяните заново с контролем момента
5. При отсутствии динамометрического ключа: осторожно подтяните болты малым усилием (не более ¼ оборота)

Марка авто	Рекомендуемый момент (Н·м)
Volkswagen	8–10
Toyota	7–9
Ford	8–12
Lada	6–8

Критично: не используйте ударные инструменты! Заменяйте болты при повреждении резьбы. Если момент не указан в мануале – применяйте стандартное значение 7–9 Н·м для болтов диаметром до 6 мм.

Проверка воздействия электромагнитных помех на сигнал

Электромагнитные помехи могут искажать сигнал датчика АБС, вызывая ложные срабатывания системы или её отказ. Источниками помех выступают высоковольтные провода, генератор, катушки зажигания, а также внешние устройства типа мощных раций или промышленного оборудования. Для выявления такой проблемы потребуется диагностический сканер и мультиметр.

Проверку следует проводить при работающем двигателе и активированных потребителях энергии (фары, обогрев стекол, вентилятор). Это создаёт максимальную нагрузку на электросистему и усиливает потенциальные помехи. Особое внимание уделите участкам проводки, проложенным параллельно силовым кабелям.

Методика выявления помех

Выполните следующие действия для локализации проблемы:

1. Считать коды ошибок через диагностический разъём. Косвенные признаки помех: хаотичные ошибки C0110, C0120 или несоответствие показаний скорости вращения отдельных колёс.
2. Проанализировать осциллограмму сигнала датчика на работающем двигателе. Используйте осциллограф или функцию «график» в диагностическом приложении. Наличие следующих аномалий указывает на помехи:
   • Посторонние пики или "шум" на ровном участке сигнала
   • Искажение синусоидальной/импульсной формы волны
   • Случайные пропадания сигнала при неизменной скорости вращения колеса
3. Проверить цепь экранирования:
   • Убедитесь в целостности оплётки проводов датчика (сопротивление между экраном и "массой" авто < 1 Ом)
   • Осмотрите точки заземления кузова – коррозия или плохой контакт усиливают восприимчивость к помехам

Типичные источники помех	Способ нейтрализации
Неэкранированная проводка	Замена кабеля или добавление ферритовых фильтров
Повреждённая экранирующая оплётка	Восстановление экрана или изоляция алюминиевой фольгой
Наведённые токи от высоковольтных линий	Перекладка проводов АБС с расстоянием 15+ см от силовых цепей
Корродированные контакты	Очистка клемм и обработка токопроводящей смазкой

При устранении помех обязательно перезагрузите блок управления АБС путём снятия клеммы аккумулятора на 10 минут. Повторно снимите осциллограмму на тех же режимах работы двигателя для подтверждения результата. Если проблема сохраняется, проверьте сопротивление изоляции проводов мультиметром (норма > 20 МОм при 500В).

Устранение перехлеста и перетирания проводов

Тщательно осмотрите проводку датчиков АБС на всем протяжении от разъема до колесных ступиц, уделяя особое внимание участкам возле поворотных кулаков, элементов подвески и мест крепления жгута. Ищите потертости изоляции, вмятины, оголенные жилы или следы заломов. Проверьте подвижные соединения (например, возле рулевых тяг), где провода могут натягиваться или тереться при повороте колес.

При обнаружении повреждений немедленно обесточьте автомобиль, отсоединив клемму «минус» аккумулятора. Зачистите дефектный участок провода, удалив все поврежденные фрагменты. Для восстановления целостности цепи используйте метод пайки с последующей термоусадкой или обжимные гильзы с изоляцией, избегая обычной изоленты – она не обеспечит долговременной защиты от влаги и вибраций.

Предотвращение повторных повреждений

После ремонта проводов выполните следующие действия:

• Фиксация жгутов: Закрепите проводку пластиковыми хомутами через каждые 15-20 см, используя штатные отверстия в кузове. Избегайте перетяжки – хомут должен плотно удерживать жгут без деформации изоляции.
• Защита уязвимых зон: Установите гофру или спиральную обмотку на участках возле:

1. Рычагов подвески
2. Тормозных трубок
3. Кронштейнов амортизаторов

Важно: Обеспечьте зазор не менее 3 см между проводкой и подвижными деталями (рулевыми наконечниками, ШРУСами). При прокладке избегайте перехлестов – провода должны идти параллельно без перекручиваний. После фиксации проверьте трассу вручную на всех режимах поворота руля.

Контрольная точка	Действие
Кронштейн датчика	Убедитесь в отсутствии острых кромок, при необходимости обработайте напильником
Зоны вибрации (подкрылки, арки)	Добавьте демпфирующие прокладки из поролона
Точки ввода в кузов	Закройте резиновыми заглушками для защиты от перетирания

После восстановления подключите АКБ и проведите тест-драйв с несколькими резкими торможениями. Убедитесь, что индикатор АБС на приборной панели гаснет после запуска двигателя и не активируется произвольно при движении. Для окончательной проверки считайте коды ошибок через диагностический разъем OBD-II – отсутствие кодов серии C0200-C0295 подтвердит успешность ремонта.

Изоляция поврежденных участков проводки

После обнаружения повреждения изоляции или обрыва провода, тщательно зачистите проблемный участок. Удалите все следы коррозии, окисления и загрязнений с помощью мелкозернистой наждачной бумаги или специального очистителя контактов. Убедитесь, что металлическая жила провода блестит и не имеет дефектов.

При обрыве кабеля соедините концы проводов методом пайки с использованием термоусадочной трубки. Если пайка недоступна, примените качественные обжимные коннекторы с изоляцией. Никогда не ограничивайтесь одной лишь изолентой – она со временем теряет клейкость и пропускает влагу, что приведет к повторной коррозии.

Ключевые этапы изоляции

1. Подготовка материалов:
   • Термоусадочная трубка (диаметр на 20-30% больше провода)
   • Фен промышленный или зажигалка (для усадки)
   • Многожильный провод-донор (при замене участка)
2. Технология восстановления:
   • Наденьте термотрубку на провод до соединения концов
   • Спаяйте/обожмите провода с перехлестом 15-20 мм
   • Сдвиньте трубку на место соединения и прогрейте равномерно

Тип повреждения	Способ ремонта	Важно!
Потертость изоляции	Термотрубка + клей-герметик	Перекрыть повреждение +20 мм с каждой стороны
Обрыв 1-2 жил	Пайка с бандажом	Не допускать натяжения провода
Коррозия пучка	Замена участка кабеля	Использовать провода с аналогичным сечением

После ремонта обязательно проведите повторную диагностику мультиметром: проверьте сопротивление цепи датчика АБС и отсутствие КЗ на массу. Зафиксируйте восстановленный участок пластиковыми хомутами, избегая контакта с подвижными элементами подвески.

Проверка герметичности уплотнителя датчика АБС

Уплотнитель датчика АБС предотвращает попадание влаги, грязи и технических жидкостей в корпус датчика и его разъем. Нарушение герметичности приводит к окислению контактов, коррозии и выходу элемента из строя. Регулярный осмотр уплотнительной резинки критичен для безотказной работы антиблокировочной системы, особенно после замены датчика или колес.

Визуально оцените состояние резинового кольца по всему периметру корпуса датчика. Ищите трещины, потертости, расслоения или деформации. Проверьте отсутствие зазоров между уплотнителем и посадочным местом на ступице. Наличие следов смазки, тормозной жидкости или дорожных реагентов на поверхности датчика рядом с уплотнителем косвенно указывает на разгерметизацию.

Методы проверки герметичности

Для точной диагностики выполните следующие действия:

1. Очистка зоны контакта: Тщательно удалите грязь с датчика и прилегающей области ступицы ветошью, затем обработайте поверхности очистителем электроники.
2. Тест распылением: Нанесите мыльный раствор на стык уплотнителя и корпуса. Подайте сжатый воздух низкого давления (до 2 бар) в направлении датчика. Появление пузырей укажет на микротрещины.
3. Контроль после мойки: После интенсивной мойки автомобиля или поездки под дождем снимите датчик. Капли воды или влажные пятна на разъеме/контактах подтверждают протечку.

Обнаружение дефектов требует немедленной замены уплотнителя. Используйте только оригинальные или рекомендованные производителем аналоги. При установке нового кольца:

• Обезжирьте посадочные поверхности
• Нанесите тонкий слой силиконовой смазки (например, Molykote 111)
• Убедитесь в равномерном прилегании без перекосов

Тестирование датчика АБС при температуре окружающей среды

Температурные условия существенно влияют на корректность работы датчика АБС, так как сопротивление полупроводниковых элементов и свойства магнитных полей меняются при нагреве или охлаждении. Низкие температуры могут вызывать загустевание смазки в подшипниках ступицы, что приводит к изменению зазора между датчиком и импульсным кольцом, а также влиять на электрическое сопротивление проводки.

Для объективной диагностики выполняйте замеры сопротивления датчика мультиметром при разных температурных режимах: после длительной стоянки авто на морозе (-10°C и ниже) и после прогрева двигателя до рабочей температуры (+70–90°C). Сравните полученные значения с номиналом, указанным в технической документации автомобиля (обычно 0.8–2.5 кОм).

Порядок температурного тестирования

1. Прогрейте автомобиль до рабочей температуры, заглушите двигатель.
2. Измерьте сопротивление датчика мультиметром, подключив щупы к его контактам.
3. Зафиксируйте показания и сравните с нормой для вашей модели авто.
4. Оставьте машину на 8–10 часов при температуре ниже -10°C.
5. Повторите замеры сопротивления без запуска двигателя.

Состояние	Допустимое отклонение	Критичное отклонение
Прогретый датчик	±10% от номинала	>±15%
Холодный датчик	±15% от номинала	>±20%

Дополнительно проверьте амплитуду сигнала осциллографом: при вращении колеса вручную на холодном авто форма импульсов должна быть четкой без «провалов». Наличие скачков сопротивления при покачивании провода укажет на обрыв жил, а нестабильные показания при постукивании по корпусу датчика – на внутренние дефекты.

Проверка влияния влаги на работоспособность датчика АБС

Вода – частая причина ложных срабатываний или полного отказа датчиков АБС. Проверку начинайте после поездок в дождь, мойки автомобиля или при парковке в глубоких лужах. Убедитесь, что диагностический сканер не показывает текущих ошибок, связанных с обрывом цепи или внутренними неисправностями датчика.

Снимите датчик с посадочного гнезда на ступице, предварительно отсоединив электрический разъем. Визуально осмотрите корпус и контакты: ищите капли воды внутри разъема, белесые подтеки (следы окисления) или грязево-водяную эмульсию. Особое внимание уделите уплотнительным кольцам и пластиковому корпусу на предмет микротрещин.

Методы тестирования при подозрении на попадание влаги

Проверка сопротивления в динамике:

1. Подключите мультиметр к контактам датчика в режиме измерения сопротивления (Ω)
2. Зафиксируйте показания в сухом состоянии (сравните с нормой производителя)
3. Обильно сбрызните датчик дистиллированной водой из пульверизатора
4. Проверьте показания повторно: резкое падение сопротивления или его отсутствие указывает на замыкание внутри корпуса

Тест на герметичность уплотнений:

• Погрузите только корпус датчика в емкость с теплой водой на 2-3 минуты
• Достаньте, стряхните капли и продуйте разъем сжатым воздухом
• Повторно замерьте сопротивление: стабильные показания – признак исправности уплотнений

Критичные признаки	Возможные последствия
Конденсат в разъеме	Коррозия контактов, плавающие ошибки
Вода в корпусе датчика	Короткое замыкание, постоянная ошибка АБС
Разрушенное уплотнение	Постепенное попадание влаги, снижение ресурса

Важно: После всех манипуляций тщательно просушите датчик феном на низкой температуре перед установкой. При обнаружении воды в разъеме обработайте контакты очистителем электрооборудования и нанесите диэлектрическую смазку.

Сравнение текущих показателей с заводскими характеристиками

После получения текущих параметров датчика АБС (сопротивление, напряжение или частоту сигнала) необходимо сверить их с эталонными значениями производителя. Эти данные содержатся в технической документации к конкретной модели автомобиля либо в специализированных справочниках. Отсутствие точного соответствия указывает на неисправность компонента.

Для корректного сравнения учитывайте температурные условия измерений, так как заводские характеристики часто приводятся для +20°C. При отклонениях более 10-15% от нормы датчик требует замены. Особое внимание уделите разнице показаний между всеми колесными датчиками – значения должны быть идентичными в пределах допуска.

Порядок действий

1. Поиск эталонных значений
   • Мануалы производителя (раздел ABS/тормозная система)
   • Электронные базы данных (Autodata, Mitchell On-Demand)
   • Официальные сервисные бюллетени
2. Ключевые параметры для сравнения

   Параметр	Типовой диапазон	Допустимое отклонение
   Сопротивление	800-2500 Ом	±50 Ом
   Переменное напряжение	0.25-1.2V	±0.15V
   Частота импульсов	1-25 Гц (при 1 об/сек)	±2 Гц

3. Анализ несоответствий
   • Нулевые показания – обрыв цепи
   • Завышенное сопротивление – окисление контактов
   • Колебания сигнала – повреждение зубчатого ротора

Фиксация мультиметра проводами-крокодилами во время теста

Для стабилизации показаний мультиметра при диагностике датчика АБС закрепите щупы прибора проводами-крокодилами. Это исключит случайное смещение контактов и обеспечит надежное соединение с клеммами датчика или разъема. Убедитесь, что зажимы плотно обхватывают контактные точки без повреждения изоляции соседних проводов.

При работе с датчиком колеса снимите колесо для доступа к разъему или непосредственно к выводам сенсора. Зафиксируйте "крокодилы" на соответствующих контактах согласно схеме распиновки (сигнальный, питание, масса). Проверяйте параметры в статике (сопротивление обмотки) и динамике (переменное напряжение при вращении ступицы).

Порядок действий:

1. Отсоедините электроразъем датчика АБС
2. Подключите черный щуп мультиметра к массе (контакт 1 разъема)
3. Зацепите красный щуп к сигнальному выводу (контакт 2)
4. Установите мультиметр в режим измерения напряжения (ACV)
5. Вращайте ступицу колеса вручную со скоростью ~1 об/сек

Параметр	Нормальное значение	Признак неисправности
Напряжение (ACV)	0.1-2V	Отсутствие сигнала
Сопротивление (Ω)	500-2500 Ω	Обрыв или КЗ

Важно: при проверке сопротивления отключите питание автомобиля! Расхождения показаний между колесами более 20% указывают на проблему. Если сигнал отсутствует, протестируйте целостность проводки до ЭБУ АБС.

Получение данных через OBD2 сканер при наличии доступа

Подключите OBD2 сканер к диагностическому разъёму автомобиля, расположенному обычно в зоне рулевой колонки или под приборной панелью. Включите зажигание без запуска двигателя, активируйте сканер и установите связь с электронным блоком управления (ЭБУ) через Bluetooth, Wi-Fi или USB-кабель в зависимости от модели устройства.

Перейдите в раздел сканера "Живые данные" (Live Data) или "Параметры реального времени". Выберите категорию "Тормозная система" или "ABS", где отображаются показания всех датчиков АБС. Убедитесь, что сканер поддерживает чтение специфических кодов ABS (часто требуются модели с протоколом CAN-BUS).

Анализ показаний датчиков

В режиме реального времени отслеживайте значения скорости вращения колёс для каждого датчика. Исправные датчики должны показывать:

• Одинаковые показания при прямолинейном движении на ровной поверхности (допустимое отклонение: 2-5 км/ч)
• Плавное изменение данных при ускорении/торможении
• Отсутствие нулевых значений или резких скачков

Для детальной проверки выполните тест в движении: попросите помощника плавно разогнать автомобиль до 40 км/ч на безопасном участке дороги. Сравните графики сигналов датчиков на экране сканера:

1. Резкие падения сигнала на одном из каналов указывают на неисправность датчика или проводки
2. Постоянное расхождение значений более 20% требует проверки зубчатого кольца и зазора
3. Полное отсутствие сигнала подтверждает обрыв цепи или выход датчика из строя

Показание сканера	Возможная проблема
"Ошибка датчика" / "Обрыв цепи"	Повреждение проводки, окисление контактов
Прерывистый сигнал	Загрязнение магнитного элемента, деформация кольца
Неверные значения при равной скорости	Неправильный зазор между датчиком и импульсным кольцом

Важно: После анализа данных считайте сохранённые коды неисправностей через раздел "DTC" (Diagnostic Trouble Codes). Коды серии Cxxxx (например, C0220) указывают на конкретные неполадки АБС. Очистите ошибки через сканер и проведите повторный тест-драйв для подтверждения результатов.

Расшифровка кодов неисправностей АБС для вашей модели

Коды ошибок АБС хранятся в памяти блока управления и указывают на конкретные неполадки системы. Для их чтения потребуется OBD2-сканер, совместимый с электроникой вашего автомобиля и поддерживающий работу с модулем ABS. Подключите сканер к диагностическому разъёму (обычно расположен под рулевой колонкой), включите зажигание и запустите программу диагностики на устройстве.

После сканирования вы получите буквенно-цифровые комбинации формата CXXXX (например, C0123). Эти коды универсальны для систем OBD2, но их интерпретация может отличаться в зависимости от производителя и модели авто. Не пытайтесь трактовать их "наугад" – это приведёт к неверным выводам.

Где искать расшифровку кодов

Используйте официальные источники для точной интерпретации:

• Руководство по ремонту вашей модели авто (раздел "ABS Diagnostic Trouble Codes").
• Официальные электронные каталоги производителя (например, ETKA для VAG, TIS для Toyota).
• Специализированные онлайн-базы данных: ALLDATA, Mitchell 1, Identifix.
• Мобильные приложения сканеров (например, Torque Pro, Car Scanner ELM OBD2 часто имеют встроенные базы кодов).

Типовая структура кодов ABS:

Буква	Система
C	Chassis (Шасси - коды относятся к ABS, ESP, тормозам)
U	Сетевая ошибка (проблемы связи между модулями)

Цифры	Значение
Первая цифра	Тип неисправности: 0 - общая для стандарта OBD2, 1-2 - специфичные коды производителя
Последние цифры	Конкретный компонент/цепь: xx - Датчик колеса, xx - Клапаны модулятора, xx - Блок управления, xx - Датчик скорости/ускорения

Примеры частых кодов и их значений:

1. C0110 - Неисправность цепи насоса ABS / двигателя модулятора.
2. C0121 - Низкое напряжение в системе ABS.
3. C024x - Проблемы с датчиком скорости вращения колеса (x=5/6 - переднее правое, x=3/4 - переднее левое, x=1/2 - задние).
4. C028x - Ошибка датчика поперечного ускорения / датчика рыскания (ESP).
5. U0121 - Потеря связи с блоком управления двигателем (ECU).

Важно: После ремонта или замены компонента обязательно сотрите коды ошибок через сканер. Если неисправность устранена, индикатор ABS погаснет через несколько секунд после запуска двигателя, а код не появится повторно при последующей диагностике.

Подготовка запасных датчиков АБС перед дальней дорогой

Наличие исправного запасного датчика АБС исключит простои в случае внезапной поломки в пути. Предварительная проверка и подготовка гарантируют, что деталь будет готова к немедленной установке без дополнительных манипуляций.

Убедитесь, что приобретенный датчик точно соответствует модели автомобиля и году выпуска. Несоответствие параметров или разъема сделает замену невозможной даже при корректной диагностике неисправности.

Порядок предварительной проверки и упаковки

1. Визуальный осмотр:
   • Проверьте целостность корпуса и отсутствие трещин
   • Убедитесь в чистоте чувствительного элемента (магнитного сердечника)
   • Осмотрите разъем на предмет деформации контактов
2. Тестирование мультиметром:
   • Измерьте сопротивление обмотки (сравните со спецификациями производителя)
   • Проверьте отсутствие короткого замыкания на корпус
3. Контроль соединений:
   • Обработайте контакты разъема антикоррозийным спреем
   • Надежно запакуйте датчик в герметичный пакет с силикагелем

Компонент	Параметр проверки	Нормальное значение
Чувствительный элемент	Чистота поверхности	Отсутствие металлической стружки
Электрическая обмотка	Сопротивление	800-2500 Ом (уточнить в мануале)
Изоляция	Сопротивление корпусу	>20 кОм

Важно: храните датчик в заводской упаковке с сохранением бирки с каталожным номером. Дополнительно положите в комплект специальный торцевой ключ для монтажа – большинство датчиков требуют тонкостенного инструмента из-за стесненных условий установки.

Документирование результатов всех проведенных измерений

Фиксируйте все полученные значения напряжения, сопротивления и визуальные наблюдения сразу после каждого замера. Указывайте конкретный датчик АБС (передний левый/правый, задний левый/правый), тип измеряемого параметра и единицы измерения. Запись ведите в табличной форме или списком для наглядности, отмечая соответствие или отклонение от норм производителя.

Включайте в отчет данные о состоянии контактов разъема, проводов на предмет повреждений, коррозии или окисления. Фиксируйте поведение датчика при вращении колеса (стабильность сигнала, наличие прерываний). Обязательно укажите модель мультиметра/осциллографа и режим измерений (например, "переменное напряжение ACV 2V").

Ключевые элементы документации

Обязательные данные для каждого замера:

• Позиция датчика: Переднее/заднее колесо, сторона (водитель/пассажир)
• Тип измерения: Сопротивление (Ω), Напряжение (ACV/DCV), Частота (Hz)
• Фактическое значение: Числовой результат (напр., "1.25 V AC", "1260 Ω")
• Эталонное значение: Диапазон нормы из мануала (напр., "900-1100 Ω")
• Статус: Соответствие/Несоответствие ("OK", "Отклонение +25%")

Колесо	Параметр	Измерено	Норма	Статус
Перед-левое	Сопротивление	∞ (обрыв)	950-1100 Ω	Ошибка
Зад-правое	AC Напряжение	0.8 V	≥0.5 V	OK

Дополнительные заметки: Фиксируйте неочевидные наблюдения – скачки значений при встряске провода, изменение сигнала при нагреве датчика, следы влаги в разъеме. Указывайте дату проверки и пробег автомобиля. Сохраняйте записи для сравнения при повторной диагностике.

Особенности проверки датчиков АБС на гибридных авто

Главная специфика связана с высоковольтной системой гибрида: перед диагностикой ОБЯЗАТЕЛЬНО отключайте высоковольтную батарею через сервисный разъём (обычно под капотом или в багажнике), следуя инструкции производителя. Несоблюдение этого правила создаёт риск поражения током и повреждения электроники.

Электроника гибрида требует особой осторожности при подключении тестовых приборов: избегайте замыкания контактов разъёмов АБС мультиметром или осциллографом. Даже кратковременная ошибка может вызвать сбой гибридной системы управления и сохранение стоп-кодов, требующих сброса диагностическим сканером.

Ключевые отличия в процедуре проверки

При тестировании сопротивления датчика учитывайте:

• Нормы сопротивления часто отличаются от обычных авто (точные значения ищите в мануале к конкретной модели)
• Проводка АБС может проходить рядом с высоковольтными кабелями – проверяйте изоляцию на отсутствие оплавлений или перетираний

Проверка сигнала осциллографом имеет особенности:

1. При прокрутке колёс вручную учитывайте рекуперацию – блок АБС может активироваться даже на поднятом авто
2. Сигнал может быть более "зашумленным" из-за работы электродвигателей – сравнивайте форму сигнала на всех датчиках

Действие	Рекомендация для гибрида
Отключение разъёма датчика	Сначала снимите минусовую клемму 12V АКБ, затем сервисный HV-разъём
Проверка напряжения питания	Убедитесь, что гибридная система полностью "уснула" (индикаторы на панели погасли)

После завершения работ подключите высоковольтную систему в обратной последовательности: сначала HV-разъём, затем клемму 12V АКБ. Запустите гибридный привод для проверки отсутствия ошибок АБС на приборной панели.

Проверка датчиков АБС с автомобиля-"донора"

Перед установкой снятого с другого автомобиля датчика АБС необходимо убедиться в его работоспособности. Проверка включает несколько этапов, начиная с визуального осмотра и заканчивая измерением электрических параметров.

Обязательно сверьте маркировку и тип датчика с оригинальным – они должны полностью соответствовать. Установка неподходящей модели приведет к некорректной работе системы ABS или ошибкам ЭБУ.

Этапы проверки датчика

Выполните следующие действия:

1. Визуальный осмотр:
   • Проверьте целостность корпуса датчика и защитной гофры.
   • Убедитесь в отсутствии следов ударов, коррозии на контактах разъема.
   • Осмотрите зубчатый ротор (если снят вместе с датчиком) – венцы не должны иметь сколов или деформации.
2. Измерение сопротивления:
   • Переключите мультиметр в режим омметра (Ω).
   • Подключите щупы к контактам разъема датчика.
   • Сравните показания со спецификацией производителя (обычно 0.8–2.5 кОм).

   Пример типовых значений:

   Тип датчика	Диапазон сопротивления (кОм)
   Активный (Hall)	Бесконечность (обрыв)
   Пассивный (индуктивный)	0.8–2.5

3. Проверка изоляции:
   • Установите мультиметр в режим мегаомметра.
   • Подключите один щуп к контакту датчика, второй – к металлическому корпусу.
   • Значение должно быть >20 МОм (короткое замыкание на корпус недопустимо).
4. Контроль сигнала (для индуктивных датчиков):
   • Переключите мультиметр в режим ACV (~V).
   • Подключите щупы к контактам.
   • Быстро вращайте ось датчика или перемещайте металлический предмет возле чувствительного элемента – напряжение должно изменяться (0.1–2V).

Важно! Даже при положительных результатах тестов, окончательная проверка возможна только после установки датчика на автомобиль и диагностики сканером. Наличие ошибок ABS (C0110, C0120 и аналогичных) укажет на скрытые неисправности.

Список источников

При подготовке материалов по самостоятельной диагностике датчиков ABS использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось проверенным методам проверки, актуальным для современных автомобилей.

Источники включают официальные сервисные мануалы, экспертные рекомендации автомехаников и профильные издания. Ниже приведен перечень использованных материалов для углубленного изучения темы.

Технические руководства и экспертные ресурсы

• Официальные сервисные руководства производителей автомобилей (разделы тормозных систем)
• Bosch Automotive Handbook - раздел "Антиблокировочные системы"
• Протоколы диагностики OBD-II (SAE J1979)
• Методические пособия по автоэлектрике от профильных учебных заведений
• Технические бюллетени Национального института автосервиса (USA)
• Экспертные публикации в журнале "Автоэлектроника и электрооборудование"
• Руководства по использованию мультиметров и осциллографов для диагностики

Видео: простая проверка датчика абс


• Преимущества редукторного стартера МТЗ

• Прохождение техосмотра автомобиля - где и как оформить

• Проверка датчика АБС - способы найти неисправность
