Проверка датчика холостого хода ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

Статья обновлена: 18.08.2025

Регулятор холостого хода – критически важный компонент системы управления двигателем инжекторных автомобилей ВАЗ.

Этот электромеханический клапан отвечает за поддержание стабильных оборотов холостого хода, компенсируя изменения нагрузки на двигатель при включении фар, печки или кондиционера.

Выход датчика из строя вызывает плавающие или повышенные обороты, глохнущий двигатель на светофорах и неустойчивую работу мотора на холоде.

Расположение клапана холостого хода на карбюраторных ВАЗ 2107 и 2109

На карбюраторных моделях ВАЗ 2107 и 2109 вместо электронного регулятора холостого хода (РХХ) используется электромагнитный клапан холостого хода. Этот элемент интегрирован непосредственно в конструкцию карбюратора и выполняет функцию управления подачей топлива на режиме ХХ.

Клапан расположен на корпусе карбюратора типа "Озон" или "Солекс", в зависимости от модификации двигателя. Найти его можно в верхней части карбюратора, рядом с блоком системы холостого хода.

Детали размещения и идентификации

На ВАЗ 2107 с карбюратором "Озон": Крепится вертикально в верхней части карбюратора, слева от винта "качества" смеси (если смотреть по ходу движения).
На ВАЗ 2109 с карбюратором "Солекс": Устанавливается горизонтально в передней части карбюратора, над дроссельными заслонками.

Визуально клапан представляет собой цилиндрический элемент диаметром 20-25 мм с электрическим разъемом на торце (один или два провода). Отличительные особенности:

Корпус из металла или пластика
Шток игольчатого типа на рабочем конце
Крепление одним винтом или гайкой

Модель	Тип карбюратора	Ориентир расположения
ВАЗ 2107	Озон 2107-1107010	Слева от винта регулировки СО
ВАЗ 2109	Солекс 21073-1107010	Над осью дроссельной заслонки

При демонтаже клапана обязательно проверяйте состояние уплотнительного кольца и посадочного отверстия – нарушение герметичности приводит к подсосу воздуха и нестабильным оборотам ХХ.

Расположение РХХ на инжекторных ВАЗ 2110, 2112, 2114, 2115

Регулятор холостого хода (РХХ) на инжекторных моделях ВАЗ 2110, 2112, 2114 и 2115 закреплён непосредственно на корпусе дроссельного узла. Этот узел расположен на впускном коллекторе двигателя и объединяет несколько датчиков, включая РХХ и датчик положения дроссельной заслонки (ДПДЗ).

Конкретно РХХ монтируется сбоку или снизу дроссельной заслонки, в зависимости от модификации узла. Он установлен на специальном фланце и фиксируется двумя винтами, обеспечивающими плотный прижим к байпасному каналу для регулировки подачи воздуха.

Ключевые детали расположения

Ориентиры поиска: РХХ находится рядом с ДПДЗ (имеет аналогичный электрический разъём на 4 контакта).
Крепление: Два винта под крестовую отвёртку или шестигранник (зависит от года выпуска).
Доступ: Для осмотра/замены необходимо снять воздушный патрубок с дросселя. Визуально идентифицируется по цилиндрическому корпусу с выдвижным штоком.

Модель	Особенности размещения
ВАЗ 2110, 2112	Снизу дросселя, под углом к ДПДЗ
ВАЗ 2114, 2115	Сбоку дроссельного узла, параллельно оси ДПДЗ

Важно: При демонтаже обязательна чистка посадочного места и канала от грязи. Неправильная установка прокладки или перекос корпуса вызовут подсос воздуха и нестабильные обороты холостого хода.

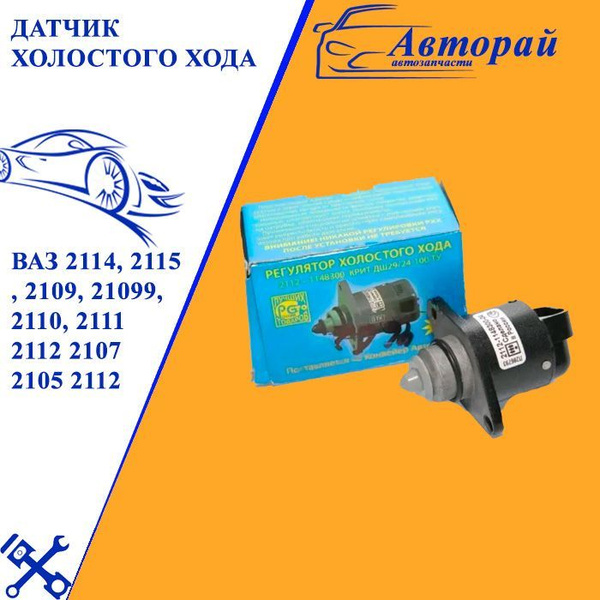

Конструкция и устройство типичного датчика холостого хода ВАЗ

Датчик холостого хода (РХХ) на автомобилях ВАЗ представляет собой шаговый электродвигатель с конусной иглой, регулирующей сечение байпасного канала в обход дроссельной заслонки. Основная функция – стабилизация оборотов двигателя на холостом ходу путём изменения подачи воздуха при закрытой заслонке.

Корпус устройства выполнен из термостойкого пластика, внутри которого размещены ротор, обмотки статора и шток с запорной иглой. На корпусе предусмотрена уплотнительная резиновая прокладка для герметизации соединения с корпусом дроссельного узла.

Ключевые компоненты РХХ

Шаговый электродвигатель – преобразует электрические импульсы ЭБУ в механическое перемещение
Запорная игла (конус) – регулирует проходное сечение байпасного канала
Шток – передаёт движение от двигателя к игле
Пружинный механизм – обеспечивает возврат иглы в исходное положение
Четырёхконтактный разъём – для подключения к бортовой сети и ЭБУ

Характеристика	Значение
Ход штока	0–25 мм
Рабочее напряжение	12 В
Количество шагов	250 за полный цикл

Принцип действия основан на пошаговом перемещении штока: при подаче напряжения от ЭБУ ротор двигателя проворачивается на определённый угол, выдвигая или втягивая иглу через червячную передачу. Открытие канала увеличивает подачу воздуха, закрытие – уменьшает.

Принцип работы шагового электродвигателя РХХ

Шаговый электродвигатель регулятора холостого хода (РХХ) преобразует электрические импульсы от ЭБУ в точные механические перемещения конусной иглы. Основой конструкции служит кольцевой магнитный статор с четырьмя обмотками и ротор с постоянными магнитами. Каждая обмотка последовательно активируется управляющими сигналами контроллера, создавая электромагнитное поле.

Ротор поворачивается на фиксированный угол (шаг) при переключении напряжения между обмотками. Типичный шаг составляет 15–30 градусов, а полный оборот достигается за 12–48 шагов в зависимости от модели. Такая дискретность обеспечивает точное позиционирование иглы без датчиков обратной связи.

Ключевые особенности управления

Алгоритм работы включает три фазы:

Подача импульса на первую пару обмоток – ротор фиксируется в стартовом положении.
Последовательное переключение обмоток в порядке A→B→C→D – вращение вала с шагом 90° за полный цикл.
Реверсирование последовательности (D→C→B→A) для возврата иглы в исходную позицию.

Параметр	Значение	Влияние на работу
Напряжение питания	12 В ±10%	Снижение вызывает потерю шагов
Сопротивление обмотки	10–15 Ом	Отклонение указывает на обрыв/КЗ
Скорость срабатывания	150–300 шаг/сек	Определяет быстродействие РХХ

Критический нюанс: при отключении питания двигатель сохраняет последнюю позицию за счёт магнитного потока ротора. Это позволяет ЭБУ корректировать холостой ход без постоянной подачи энергии, но требует калибровки "нулевого положения" при каждом запуске двигателя.

Общая совместимость датчиков для ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

Совместимость регуляторов холостого хода (РХХ) для указанных моделей ВАЗ определяется типом двигателя и поколением датчика. На карбюраторных модификациях (например, ВАЗ 2107 классик) РХХ отсутствует – он применяется исключительно в инжекторных системах. Для инжекторных версий всех перечисленных моделей допустима установка универсальных РХХ, но с критически важным условием: соответствие типа разъема и электрических параметров.

Основное разделение происходит по конструктиву разъема: ранние модификации (примерно до 2003-2004 г.в.) используют датчики с круглым 4-контактным разъемом (артикул 2112-1148300), а поздние – с квадратным плоским разъемом (артикул 2112-1148300-04). Эти версии не взаимозаменяемы из-за различий в форме колодки и управляющих сигналах. При этом совместимость между моделями автомобилей (2110, 2112, 2115, 21214, инжекторные 2107/2109) в рамках одного типа разъема – полная.

Ключевые артикулы и взаимозаменяемость

Модель авто	Тип двигателя	Совместимые артикулы РХХ
ВАЗ 2110	Инжектор	2112-1148300, 2112-1148300-04, 2112-1148300-01
ВАЗ 2112	Инжектор	2112-1148300, 2112-1148300-04, 2112-1148300-01
ВАЗ 2115	Инжектор	2112-1148300, 2112-1148300-04, 2112-1148300-01
ВАЗ 21214 (Нива)	Инжектор	2112-1148300, 2112-1148300-04, 21203-1148300
ВАЗ 2109 (инжектор)	Инжектор	2112-1148300, 2112-1148300-04
ВАЗ 2107 (инжектор)	Инжектор	2112-1148300, 2112-1148300-04
ВАЗ 2107 (карбюратор)	Карбюратор	Не применяется

Важные примечания:

Аналоги от OMEGA, ПЕГАС и СтартВОЛЬТ с маркировкой 2112-1148300(-04) взаимозаменяемы с оригиналом.
При замене РХХ с круглым разъемом на квадратный (или наоборот) требуется переходник колодки проводов.
Универсальные датчики 2112-1148300-01 (например, Bosch 0280140559) подходят для всех инжекторных моделей при условии совпадения разъема.

Почему РХХ чаще выходит из строя на инжекторных ВАЗ

Регулятор холостого хода (РХХ) на инжекторных двигателях ВАЗ подвержен повышенным нагрузкам из-за постоянного управления оборотами в сложных условиях. В отличие от карбюраторных систем, где подача воздуха на холостом ходу регулируется механически, инжекторный РХХ – электромеханическое устройство, выполняющее тонкую коррекцию сечением воздушного канала по сигналам ЭБУ.

Ключевым фактором уязвимости является его расположение: РХХ установлен на корпусе дроссельного узла, где подвержен воздействию грязи, масляного аэрозоля из системы вентиляции картера (PCV) и температурных перепадов. Это приводит к загрязнению штока и направляющих, вызывая заклинивание или неконтролируемое смещение иглы.

Основные причины частых отказов

Загрязнение штока и пружины: Масляные отложения и пыль смешиваются, образуя абразивную массу. Это увеличивает трение, изнашивает шток и мешает его точному перемещению. Система PCV – основной источник масляного нагара.
Износ шагового электродвигателя: Постоянная работа на холостом ходу (особенно в пробках) требует частых микроперемещений штока. Механика двигателя (ротор, червячная передача) деградирует от трения, теряет точность позиционирования.
Коррозия и окисление контактов: Разъем РХХ расположен в зоне высоких температур и влажности. Контакты окисляются, нарушая электрический сигнал от ЭБУ, что приводит к сбоям в управлении.
Низкое качество компонентов: Оригинальные и особенно неоригинальные датчики часто используют недолговечные материалы (пластик шестерен, мягкие металлы штока), ускоряющие износ.

Дополнительные факторы риска: Вибрация двигателя расшатывает крепление и внутренние узлы РХХ. Электрические скачки в бортовой сети (особенно при неисправном генераторе) повреждают обмотки двигателя или управляющую электронику внутри регулятора. Неправильная установка после чистки дросселя (без калибровки или с перетянутыми креплениями) также провоцирует ранний отказ.

Основные симптомы неисправного датчика холостого хода

Датчик холостого хода (ДХХ) регулирует подачу воздуха в обход дроссельной заслонки для поддержания стабильных оборотов двигателя при прогреве и работе на холостом ходу. Его поломка напрямую влияет на качество работы силового агрегата в режиме малых нагрузок.

Нарушения в функционировании регулятора проявляются характерными признаками, которые легко заметить без специального оборудования. Игнорирование этих симптомов может привести к повышенному расходу топлива, затрудненному пуску и полной остановке двигателя на светофорах.

Типичные признаки неполадок

Плавающие обороты на холостом ходу – стрелка тахометра хаотично меняет положение в диапазоне 500-1500 об/мин
Самопроизвольное изменение частоты вращения – двигатель самостоятельно повышает или снижает обороты без воздействия на педаль газа
Глохнет при сбросе газа – резкая остановка мотора после переключения на нейтральную передачу
Затрудненный холодный пуск – необходимость подгазовывать для запуска при низкой температуре
Падение оборотов при включении энергоемких потребителей (фары, печка, кондиционер)
Отсутствие компенсации нагрузки – двигатель не повышает обороты при активации АКПП, ГУР или вентилятора
Вибрация на холостом ходу – неравномерная работа цилиндров с тряской кузова
Рывки при движении на малых скоростях – дергания автомобиля в зоне 10-30 км/ч

Плавающие обороты как признак неисправности РХХ

Плавающие обороты двигателя – один из ключевых симптомов проблем с регулятором холостого хода (РХХ) на автомобилях ВАЗ. Это проявляется как самопроизвольное изменение частоты вращения коленвала на холостом ходу без воздействия водителя на педаль газа. Обороты могут хаотично "гулять" в диапазоне 500-1500 об/мин, иногда сопровождаясь вибрациями или попытками двигателя заглохнуть.

Причина кроется в нарушении регулировки подачи воздуха в обход дроссельной заслонки. РХХ, управляемый ЭБУ, изменяет сечение байпасного канала с помощью конусной иглы. При загрязнении, износе механизма или обрыве обмотки шагового двигателя регулятор теряет способность точно позиционировать иглу, что приводит к нестабильному потоку воздуха и хаотичным скачкам оборотов.

Дополнительные признаки, указывающие на РХХ

Затрудненный пуск двигателя без подгазовывания
Самопроизвольная остановка мотора на светофоре
Падение оборотов при включении энергоемких потребителей (фары, кондиционер)
Отсутствие компенсации нагрузки при прогреве двигателя

Важно дифференцировать неисправность РХХ от других проблем со схожими симптомами. Проверьте параллельно:

Датчик положения дроссельной заслонки (ДПДЗ) – его поломка вызывает аналогичные проявления
Подсос воздуха – неучтенный воздух во впускном тракте
Состояние дроссельного узла – загрязнение каналов и заслонки

Для точной диагностики регулятора выполните последовательно:

1. Визуальный осмотр	Проверка целостности колодки, отсутствие масляных отложений в посадочном отверстии
2. Измерение сопротивления	Проверка обмоток мультиметром (норма: 40-80 Ом между контактами A-B и C-D)
3. Тест на работоспособность	Активация РХХ через диагностический сканер с контролем выдвижения штока

При замене регулятора обязательно выполняйте калибровку нового устройства. Для этого после установки включите зажигание на 10 секунд без запуска двигателя – ЭБУ автоматически определит базовое положение штока. Несоблюдение этого правила приведет к сохранению симптомов неисправности.

Глохнет двигатель на холостом ходу: проверка датчика

Проблема с глушением двигателя на холостом ходу при исправной подаче топлива и отсутствии подсоса воздуха часто указывает на неисправность датчика холостого хода (ДХХ) или его цепи управления. Этот электромеханический компонент регулирует подачу воздуха в обход дроссельной заслонки для поддержания стабильных оборотов.

Проверку ДХХ на моделях ВАЗ начинают с визуального осмотра и оценки состояния контактов. Окисление, повреждение проводки или разъема приводят к некорректной работе регулятора. Далее выполняют диагностику электрической части и механического штока мультиметром.

Пошаговая проверка датчика холостого хода

Отключение разъема: Снимите колодку проводов при заглушенном двигателе.
Замер сопротивления: Установите мультиметр в режим омметра. Проверьте сопротивление между контактами A-B и C-D разъема ДХХ:
- Норма: 40-80 Ом (ВАЗ-2110, 2112, 2115, 21214)
- Норма: 50-53 Ом (ВАЗ-2107, 2109)
Проверка на замыкание: Измерьте сопротивление между контактами A-C, A-D, B-C, B-D:
- Исправный датчик: сопротивление ≈∞ (обрыв)
- Наличие сопротивления: неисправность обмоток
Диагностика подачи напряжения: Включите зажигание. Замерьте напряжение между контактами колодки жгута:

Контакт Назначение Напряжение (зажигание ВКЛ)

A +12V (от ЭБУ) ~12V

B Управляющий сигнал ~0V

C Масса 0V

D Резерв ~0V
Контроль штока: Подключите ДХХ к разъему (без установки на дроссель). Попросите помощника включить зажигание. Исправный шток должен выдвинуться на 15-20 мм и вернуться в исходное положение после выключения.

Обнаружение отклонений на любом этапе (отсутствие напряжения, несоответствие сопротивлений, заклинивание штока) требует замены датчика. После установки нового ДХХ выполните адаптацию: включите зажигание на 10 секунд без запуска двигателя для калибровки положения штока ЭБУ.

Проседание или скачки оборотов после запуска двигателя

Нестабильная работа мотора сразу после запуска – распространённая неисправность, связанная с регулятором холостого хода (РХХ). При некорректном положении штока клапана блок управления двигателем (ЭБУ) не получает точных данных о количестве воздуха, необходимом для поддержания оборотов. Это приводит к хаотичному обогащению или обеднению топливно-воздушной смеси.

Характерные симптомы: стартер уверенно крутит двигатель, запуск происходит, но затем обороты резко падают (иногда до полной остановки мотора) или "плавают" в диапазоне 500-1200 об/мин. Проблема часто проявляется "на холодную" при прогреве, но может возникать и "на горячую". Водитель вынужден подгазовывать, чтобы удержать работу ДВС.

Основные причины неисправности РХХ

Скачки оборотов чаще всего вызваны следующими неполадками датчика:

Загрязнение штока и седла клапана: Нагар, масляные отложения или пыль мешают плавному перемещению конусной иглы, вызывая её заклинивание.
Износ направляющей втулки или штока: Приводит к люфту, перекосу иглы и нарушению герметичности канала.
Обрыв или повреждение обмотки шагового двигателя: Ротор теряет точность позиционирования, шток движется рывками.
Окисление контактов в колодке проводов: Нарушает передачу управляющих сигналов от ЭБУ.
Механическая поломка червячной передачи: Внутри корпуса РХХ, блокирующая движение штока.

Диагностика и устранение:

Проверьте целостность и чистоту воздуховода от ДМРВ до дросселя.
Очистите посадочное отверстие РХХ и дроссельную заслонку спецсредством.
Измерьте сопротивление обмоток мультиметром (норма: 40-80 Ом между контактами A-B и C-D).
Оцените плавность хода штока (при снятом датчике): подсоедините колодку при включённом зажигании – игла должна выдвигаться/втягиваться без рывков.

Если чистка не помогла, а замеры выявили отклонения – необходима замена РХХ. После установки нового датчика обязательно выполните адаптацию (калибровку) через диагностическое оборудование или путём снятия клеммы АКБ на 10-15 минут.

Симптом	Вероятная причина в РХХ
Обороты резко падают ниже 500 и глохнет	Шток заклинил в закрытом положении (недостаток воздуха)
Обороты скачут 800-1200 после запуска	Шток подклинивает или ЭБУ не может стабилизировать позицию
Нестабильность только на прогретом двигателе	Термическое расширение деталей усиливает люфт или задиры

Затрудненный запуск мотора "внатяг" при неисправном РХХ

При отказе регулятора холостого хода (РХХ) мотор запускается исключительно с нажатой педалью газа – водитель вынужден вручную приоткрывать дроссельную заслонку, имитируя работу исправного регулятора. Это явление называют запуском "внатяг". После старта двигатель либо глохнет сразу, либо работает на высоких оборотах (1500-2000 об/мин), если педаль газа не отпущена.

Проблема возникает из-за неспособности неисправного РХХ обеспечить мотор минимальным объемом воздуха для стабильной работы на холостых. Контроллер ЭБУ, не получая корректных данных о положении штока регулятора, не может управлять воздушным каналом холостого хода. Система переходит в аварийный режим, игнорируя показания датчика, что требует механического вмешательства водителя для запуска.

Характерные признаки неисправности РХХ при запуске

Неустойчивые обороты после пуска даже с подгазовкой
Самопроизвольная остановка двигателя при попытке отпустить педаль газа
Щелчки или гудение из зоны дроссельного узла при включении зажигания
Отсутствие прогревочных оборотов (зависание на 800-900 об/мин)

Симптом при запуске	Причина неисправности РХХ
Глохнет без подгазовки	Зависание штока в закрытом положении
Высокие обороты (от 1500 об/мин)	Шток заклинил в открытом состоянии
Двигатель "захлебывается"	Нестабильное перемещение штока

Для подтверждения диагноза требуется проверить сопротивление обмоток РХХ (норма 40-80 Ом) и целостность цепи управления. Кратковременное решение – чистка штока и игольчатого клапана аэрозолем для карбюраторов, но при механическом износе или обрыве обмотки обязательна замена датчика.

Отсутствие прогревочных оборотов на инжекторных ВАЗ

Отсутствие повышенных оборотов при холодном запуске инжекторных двигателей ВАЗ указывает на сбой в системе поддержки холостого хода. Это приводит к нестабильной работе мотора, рывкам и повышенной вибрации на непрогретом двигателе, а также усложняет движение без прогрева.

Основная задача системы – автоматически повышать обороты при низкой температуре ОЖ, компенсируя ухудшение смесеобразования. При нарушении этого процесса требуется немедленная диагностика ключевых компонентов.

Диагностика и устранение неисправностей

Поиск причины начинают с проверки датчиков и исполнительных механизмов:

Регулятор холостого хода (РХХ):
- Загрязнение штока или заклинивание конусной иглы
- Обрыв цепи обмоток статора
- Окисление контактов в разъеме
Датчик температуры ОЖ (ДТОЖ):
- Неверные показания при холодном двигателе
- Обрыв сигнального провода
Подсос неучтенного воздуха:
- Трещины в патрубках вакуумной системы
- Деформация уплотнителя РХХ

Для уточнения неисправности выполните следующие действия:

Считайте ошибки ЭБУ через диагностический разъем
Проверьте сопротивление обмоток РХХ (40-80 Ом между контактами A-B и C-D)
Измерьте напряжение на ДТОЖ при +20°C (2.5-2.8В)
Оцените состояние дроссельного узла и канала ХХ

Компонент	Признак неисправности	Способ проверки
РХХ	Двигатель глохнет при сбросе газа	Тестером на обрыв катушек
ДТОЖ	Нет прогревочных оборотом при -10°C	Замер сопротивления при охлаждении
ДПДЗ	Скачки оборотов на холостом ходу	Проверка плавности изменения напряжения

Важно: после замены РХХ или чистки дросселя выполните процедуру адаптации холостого хода – снимите клемму АКБ на 10 минут. При сохранении проблемы проверьте питание цепи РХХ и целостность проводов до ЭБУ.

Проверка сопротивления датчика холостого хода мультиметром

Проверка сопротивления обмоток датчика холостого хода позволяет определить целостность внутренних цепей. Данный метод применяется при диагностике неисправностей регулятора холостого хода (РХХ) на автомобилях ВАЗ.

Для измерения потребуется мультиметр в режиме омметра. Перед проверкой необходимо отсоединить электрический разъем датчика и, при необходимости, демонтировать его с дроссельного узла для удобства.

Порядок выполнения замеров

Подготовьте мультиметр: установите переключатель в положение измерения сопротивления (Ω), выбрав диапазон 200 Ом.
Подключите щупы к контактам A и B разъема ДХХ. Зафиксируйте показания прибора.
Повторите измерение для контактных пар C-D, A-C и B-D.

Исправный датчик демонстрирует следующие значения:

Сопротивление между соседними контактами (A-B и C-D): 53±5 Ом
Сопротивление между диагональными контактами (A-C, A-D, B-C, B-D): ∞ (обрыв цепи)

Отклонение от указанных параметров свидетельствует о неисправности. Наиболее частые проблемы:

Обрыв обмотки	Ω = ∞ на рабочих парах (A-B/C-D)
Межвитковое замыкание	Ω < 45 Ом на рабочих парах
Короткое замыкание	Ω = 0 между диагональными контактами

При обнаружении несоответствий датчик холостого хода требует замены независимо от модели ВАЗ.

Проверка подачи напряжения на контакты РХХ

Отключите разъем регулятора холостого хода при работающем двигателе. Включите зажигание, не запуская мотор. Используйте мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В.

Подсоедините отрицательный щуп тестера к "массе" двигателя (болт на блоке цилиндров, минус АКБ). Положительный щуп поочередно подключайте к контактам разъема РХХ (обычно контакты A и D в колодке).

Оценка результатов измерений

Исправная цепь управления покажет напряжение 12±0.5 В на одном из проверяемых контактов. Если напряжение отсутствует на обоих контактах, проверьте:

Предохранитель цепи ЭБУ (обычно F1, F2 в монтажном блоке)
Целостность проводов от АКБ к ЭБУ
Надежность "массы" контроллера

При наличии напряжения только на одном контакте и корректном состоянии проводки – неисправность вероятна в самом ЭБУ. Если напряжение ниже 11.5 В, проверьте:

Заряд АКБ
Контакт "массы" на двигателе
Окисление клемм аккумулятора

Важно: Работы проводите при выключенном двигателе после снятия клеммы с АКБ. Контакты РХХ обозначаются латинскими буквами:

A	Управляющий "+" (от ЭБУ)
B	Управляющий сигнал (фаза A)
C	Управляющий сигнал (фаза B)
D	Управляющий "+" (от ЭБУ)

Оценка состояния штока датчика визуально и тактильно

Визуально осмотрите выступающий шток регулятора холостого хода (РХХ) на предмет механических повреждений: глубоких царапин, вмятин или деформации конусной части. Проверьте отсутствие засохших масляных отложений, слоя пыли или грязи, особенно в зоне контакта штока с дроссельным узлом. Обратите внимание на коррозию металлических поверхностей или следы перегрева (потемнение, оплавление пластика).

Тактильно оцените плавность хода штока: аккуратно нажмите подушечкой пальца на его торец. Правильно функционирующий шток должен вдавливаться с равномерным усилием без рывков или провалов. Отпустите палец – исправный механизм вернёт шток в исходное положение плавно и полностью. Насторожитесь при ощущении заеданий, ступенчатости движения или скрипа, указывающих на износ резьбовой пары или загрязнение.

Критерии оценки состояния штока РХХ

Признаки неисправности по результатам осмотра:

Залипание – шток не возвращается после нажатия или движется рывками.
Люфт – ощутимое боковое качание штока при попытке пошатать его пальцами.
Загрязнение – толстый слой масляно-пылевой смеси на штоке и посадочном отверстии.
Клин – полная неподвижность штока при попытке надавить.

Рекомендуемые действия при выявлении проблем:

Очистите шток и посадочное гнездо в дросселе спецсредством для карбюраторов.
Проверьте возврат штока после подачи напряжения (требуется помощник для включения зажигания).
Замените датчик при сохранении заеданий или обнаружении физических дефектов штока.

Использование диагностического сканера для теста РХХ

Подключите диагностический сканер к разъёму OBD-II (расположен под панелью приборов слева от руля). Включите зажигание, не запуская двигатель, и запустите ПО сканера. Выберите в меню блок управления двигателем (ЭБУ) и перейдите в раздел "Параметры реального времени" или "Данные в реальном времени".

Найдите параметры, связанные с холостым ходом: "Шаги РХХ", "Положение РХХ", "Обороты ХХ". Обратите внимание на текущие показания шагов регулятора при выключенном двигателе – норма для большинства моделей ВАЗ составляет 20-50 шагов. Запустите двигатель и отследите изменение показаний при прогреве и снятии нагрузки (включении фар, печки).

Анализ показаний сканера

Стабильность оборотов: Резкие скачки оборотов (800-1500 об/мин) при фиксированной нагрузке указывают на заклинивание штока РХХ.
Нулевые шаги: Значение "0" при работающем двигателе сигнализирует об обрыве цепи или неисправности датчика.
Постоянные шаги >120: Указывает на засорение канала ХХ или механическое заедание штока.

Выполните активный тест РХХ через сканер: функция "Активация регулятора холостого хода". При этом шток должен плавно выдвигаться/втягиваться. Отсутствие движения или рывки подтверждают неисправность механической части. Проверьте коды ошибок в разделе DTC:

Код ошибки	Описание
P0505	Обрыв/короткое замыкание цепи РХХ
P0506	Обороты ХХ ниже нормы (засорение канала)
P0507	Обороты ХХ выше нормы (подсос воздуха)

После замены РХХ обязательно выполните адаптацию через сканер: функция "Обучение РХХ". Без этой процедуры ЭБУ не скорректирует базовое положение штока, что приведёт к нестабильному холостому ходу.

Необходимые инструменты для замены датчика холостого хода

Замена датчика холостого хода на моделях ВАЗ 2110, 21214, 2107, 2112, 2109, 2115 требует минимального набора инструментов. Работы проводятся в подкапотном пространстве без сложных демонтажных операций.

Перед началом процедуры обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Убедитесь в чистоте рабочей зоны вокруг дроссельного узла.

Базовый комплект инструментов:

Крестовая отвертка (PH2 или PZ2 для винтов крепления ДХХ)
Торцовый ключ или головка на 13 (для ослабления хомутов воздуховода при необходимости доступа)
Чистая ветошь (для очистки посадочного места и контактов)
Очиститель карбюратора (для обработки разъема и гнезда датчика при загрязнениях)
Плоская отвертка (для аккуратного поддевания разъема)

Безопасное отключение аккумулятора перед работами

Перед любыми манипуляциями с датчиком холостого хода (РХХ) на автомобилях ВАЗ 2110, 21214, 2107, 2112, 2109, 2115 необходимо обесточить электросистему. Это предотвратит короткое замыкание, повреждение ЭБУ и ложные ошибки при диагностике.

Главная опасность – случайная подача напряжения на клеммы датчика или контроллера при отсоединении/установке разъёмов. Без снятия клемм АКБ высок риск выхода из строя дорогостоящих электронных компонентов.

Порядок отключения аккумулятора

Заглушите двигатель и выньте ключ из замка зажигания.
Подождите 3-5 минут для завершения работы вентилятора радиатора и систем самодиагностики.
Снимите сначала отрицательную клемму ("масса", чёрный провод), ослабив гайку ключом на 10 мм.
Снимите положительную клемму (красный провод, гайка на 10 мм).
Отодвиньте провода от клемм АКБ и зафиксируйте их, исключив случайный контакт.

Важные нюансы:

При подключении соблюдайте обратную последовательность: сначала плюсовая клемма, затем минусовая.
После установки нового РХХ дайте двигателю поработать 5-10 минут на холостых для автоматической калибровки датчика ЭБУ.
При наличии магнитолы с кодом – убедитесь, что знаете комбинацию разблокировки до отключения питания.

Пошаговое снятие старого РХХ на ВАЗ инжектор (2110-2115)

Перед началом работ убедитесь в наличии подходящего инструмента: крестовой отвертки, ключа на 13, чистой ветоши и очистителя карбюратора. Проверьте, что двигатель остыл во избежание ожогов.

Обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и сброса ошибок ЭБУ. Дождитесь отключения бортовых систем (характерный щелчок реле через 10-15 секунд).

Процедура демонтажа

Снимите пластиковый кожух двигателя (при наличии), открутив удерживающие гайки ключом на 13.
Найдите регулятор холостого хода на корпусе дроссельного узла. Он цилиндрической формы с электрическим разъемом, закреплен двумя винтами ниже ДПДЗ.
Отожмите фиксатор колодки проводов и аккуратно отсоедините разъем от РХХ, потянув его вдоль оси штекера.
Выкрутите два крепежных винта крестовой отверткой. Прикипевшие винты обработайте WD-40, избегая попадания на пластиковые детали.
Извлеките регулятор из посадочного гнезда, покачивая его из стороны в сторону. Не прилагайте чрезмерных усилий!
Заглушите отверстие дроссельного узла чистой ветошью для защиты от пыли.

Важно: Осмотрите уплотнительное кольцо на снятом РХХ. При наличии повреждений или затвердевания его необходимо заменить. Очистите посадочное место от грязи и нагара перед установкой нового регулятора.

Как снять датчик холостого хода на ВАЗ 2107 карбюратор

Для демонтажа потребуется крестовая отвертка и чистая ветошь. Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Датчик холостого хода (электромагнитный клапан) расположен на карбюраторе Солекс 2107. Найдите устройство в задней части карбюратора – металлический цилиндр с электрическим разъемом и топливным шлангом.

Пошаговая процедура демонтажа

Отожмите пластиковый фиксатор и отсоедините электрический разъем от клапана
Ослабьте хомут крепления топливного шланга отверткой
Аккуратно снимите шланг подачи бензина с штуцера датчика
Выкрутите два крепежных винта крестовой отверткой
Извлеките корпус датчика из посадочного гнезда

Важно: Закройте ветошью отверстие в карбюраторе после извлечения датчика для предотвращения попадания грязи. Проверьте состояние уплотнительного кольца на корпусе клапана – при повреждении замените его.

Очистка посадочного места и канала перед установкой

Тщательно удалите старую прокладку и следы герметика с фланца дроссельного узла. Используйте пластиковый скребок или деревянную лопатку, чтобы не повредить привалочную поверхность. Остатки уплотнителя должны быть полностью устранены – даже мелкие частицы нарушат герметичность.

Обработайте посадочную площадку ветошью, смоченной в очистителе карбюратора или бензине. Протрите до чистого металла, уделяя внимание углублениям вокруг отверстий. Контролируйте отсутствие ворсинок от ткани после обработки.

Прочистка воздушного канала

Выполните последовательные действия:

Распылите аэрозольный очиститель в канал подачи воздуха (отверстие под РХХ).
Продуйте полость сжатым воздухом под давлением 2-3 атм через штуцер.
Проверьте свободный ход штока клапана рукой – движение должно быть плавным без заеданий.

Важно: Не используйте металлические щетки или абразивы для чистки канала – это изменит калибровку сечения. При наличии устойчивых отложений повторите цикл очистки-продувки 2-3 раза.

Правильная замена уплотнительного кольца на новом РХХ

Перед установкой нового регулятора холостого хода (РХХ) критически важно проверить наличие и состояние уплотнительного резинового кольца. Это кольцо обеспечивает герметичность соединения между корпусом регулятора и посадочным отверстием в корпусе дроссельного узла, предотвращая подсос неучтенного воздуха, который приведет к нестабильным оборотам двигателя, плавающему холостому ходу или трудному запуску.

Часто новое уплотнительное кольцо поставляется в комплекте с РХХ, но может быть упаковано отдельно внутри коробки или закреплено на корпусе самого регулятора. Внимательно осмотрите новый РХХ и упаковку. Если кольцо отсутствует, его необходимо приобрести отдельно, строго соответствующее модели РХХ и двигателя. Использование старого, поврежденного кольца или установка без него категорически недопустима.

Пошаговая процедура установки уплотнительного кольца

Подготовительные работы:

Очистка посадочного места: Тщательно протрите ветошью (не оставляющей волокон) и очистите спреем-очистителем карбюратора посадочное гнездо РХХ на корпусе дроссельной заслонки. Удалите все следы старой смазки, грязи, остатков прежнего кольца.
Осмотр нового кольца: Убедитесь, что новое уплотнительное кольцо абсолютно чистое, не имеет порезов, трещин, задиров или деформаций. Любое повреждение – повод для его замены.
Смазка: Обильно смажьте внешнюю поверхность нового уплотнительного кольца и посадочное место в дроссельном узле тонким слоем чистого моторного масла или специальной силиконовой смазки (НИКОГДА не используйте WD-40 или аналоги!). Это облегчит установку и предотвратит перекос или разрыв кольца.

Монтаж кольца на РХХ:

Аккуратно наденьте чистое и смазанное уплотнительное кольцо на выступающую цилиндрическую часть корпуса нового РХХ (на торец, где находится игла клапана).
Убедитесь, что кольцо село в предназначенную для него канавку на корпусе РХХ по всей окружности равномерно, без перекоса и выступов за пределы канавки.
Проверьте, что кольцо не перекручено и не имеет заломов.

Установка РХХ:

Аккуратно, без перекоса, вставьте корпус нового РХХ с установленным кольцом в посадочное отверстие дроссельного узла.
Плавно наживите крепежные винты (болты) руками, убедившись, что РХХ встал ровно.
Затяните крепежные винты (болты) крестовой отверткой или ключом (в зависимости от модели) с умеренным усилием. Избыточное усилие при затяжке может деформировать корпус РХХ или раздавить уплотнительное кольцо!
После установки визуально проверьте, не видно ли перекоса регулятора или выдавленного из посадочного места кольца.

Нюансы установки и затяжки крепежа нового датчика

Перед монтажом нового регулятора холостого хода (РХХ) тщательно очистите посадочное место на корпусе дроссельного узла от старой прокладки, грязи и нагара. Убедитесь, что уплотнительное кольцо на новом датчике присутствует, не имеет перекосов или повреждений – его отсутствие или дефект вызовут подсос неучтенного воздуха.

Аккуратно совместите крепежные отверстия датчика с резьбовыми отверстиями в корпусе дросселя, избегая перекоса корпуса РХХ. Вставьте крепежные болты (винты) вручную до упора, убедившись, что они входят свободно, без усилия и перекоса резьбы – форсирование может повредить резьбу в мягком алюминиевом корпусе дроссельного узла.

Ключевые моменты затяжки

Затягивайте крепежные болты строго поочередно и крестообразно, делая по 1-2 оборота за раз на каждом. Это обеспечит равномерное прижатие корпуса РХХ по всей плоскости и предотвратит деформацию или негерметичность. Используйте только ручной инструмент (крестовую отвертку или торцевой ключ с небольшим воротком).

Применение ударного инструмента (шуруповерта, гайковерта) или длинного воротка недопустимо! Требуемый момент затяжки очень мал:

Перетяжка деформирует корпус датчика или сорвет резьбу в дросселе.
Недотяжка вызовет подсос воздуха и нестабильные обороты холостого хода.

Ориентируйтесь на усилие затяжки 1.5-3.5 Н·м (примерно как для свечи зажигания). Критерий правильной затяжки:

Датчик плотно прилегает к корпусу дросселя без зазоров.
Крепежные болты полностью затянуты (шляпки плотно прижаты).
Отсутствие проскальзывания отвертки/ключа при легком финишном усилии.

После установки обязательно выполните процедуру обучения РХХ (если это предусмотрено блоком управления вашей модели), чтобы ЭБУ запомнил новое положение штока.

Регулировка базового положения дроссельной заслонки

Перед регулировкой убедитесь, что двигатель прогрет до рабочей температуры (80–90°C), а дроссельный узел чист. Отключите разъем регулятора холостого хода (РХХ) для исключения его влияния на положение заслонки. Запустите мотор – обороты должны быть стабильно повышенными (1200–1500 об/мин), так как система перейдет в аварийный режим без управления РХХ.

Ослабьте винты крепления дроссельной заслонки ключом на 8 мм. Медленно поворачивайте корпус узла до достижения минимально устойчивых оборотов (700–800 об/мин) без рывков и провалов. Фиксируйте винты в найденном положении, не допуская смещения. После фиксации заглушите двигатель и подключите разъем РХХ обратно.

Последовательность действий после регулировки

Сбросьте адаптации ЭБУ: снимите клемму аккумулятора на 10 минут.
Выполните обучение РХХ:
- Включите зажигание на 10 секунд без запуска мотора
- Выключите зажигание на 15 секунд
Запустите двигатель для проверки:
- Холостой ход должен быть 750–850 об/мин
- Отсутствие плавания оборотов

Параметр	Нормальное значение
Зазор под заслонкой	0.15–0.20 мм (проверяется щупом)
Напряжение ДПДЗ	0.45–0.55 В (при закрытой заслонке)
Обороты ХХ после калибровки	750±50 об/мин

Важно: При неверной регулировке возможны ошибки Р0506 (низкие обороты ХХ) или Р0505 (неустойчивый ХХ). Проверьте герметичность воздушного тракта и состояние уплотнительного кольца РХХ при сохранении проблем.

Ошибка Р0505: дефекты РХХ и способы устранения

Ошибка Р0505 указывает на неисправность в цепи регулятора холостого хода (РХХ) или его механическую поломку. Данная ошибка приводит к нестабильной работе двигателя: плавающим оборотам, самопроизвольной остановке мотора, проблемам с запуском и рывкам на холостом ходу. Диагностика требует комплексной проверки как самого датчика, так и сопутствующих систем.

Игнорирование кода Р0505 чревато повышенным расходом топлива, ускоренным износом двигателя и риском обрыва дроссельного троса из-за постоянных колебаний заслонки. Устранение неполадки начинается с проверки целостности электрических соединений и состояния контактов, так как окисление или повреждение проводки часто имитируют поломку РХХ.

Основные дефекты РХХ и методы их устранения

Дефект	Признаки	Способ устранения
Загрязнение штока или седла клапана	Двигатель глохнет на холостом ходу, нестабильные обороты	Очистка канала и иглы РХХ карбклинером
Обрыв/замыкание в обмотках статора	Отсутствие реакции на прогазовку, ошибка сканера	Замена регулятора холостого хода
Износ направляющих штока	Заклинивание иглы в одном положении	Установка нового РХХ
Окисление контактов разъема	Плавающая ошибка, пропадающая после встряски фишки	Зачистка контактов, обработка WD-40
Механическое повреждение корпуса	Подтекание воздуха, трещины на корпусе	Замена датчика

Дополнительные проверки при сохранении ошибки:

Тестирование напряжения питания РХХ (12В при включенном зажигании)
Проверка сопротивления обмоток (40-80 Ом между контактами A-B и C-D)
Диагностика ДПДЗ и ДМРВ на корреляцию показаний
Поиск подсоса воздуха через патрубок РХХ или уплотнительное кольцо

Важно! После замены или чистки РХХ обязательна процедура адаптации: включите зажигание на 10 секунд (без запуска двигателя), затем произведите сброс ошибки сканером. При отсутствии оборудования рекомендуется отключить АКБ на 15 минут для сброса ЭБУ.

Ошибка Р0506: низкие обороты холостого хода

Ошибка Р0506 фиксируется, когда ЭБУ двигателя регистрирует устойчивое падение оборотов холостого хода ниже допустимого программного порога. Система управления пытается компенсировать это увеличением подачи воздуха через РХХ, но требуемых оборотов достичь не удается, что и активирует код неисправности.

Низкие обороты проявляются неустойчивой работой мотора (двигатель "троит"), вибрациями на холостом ходу, повышенной нагрузкой на генератор и риском самопроизвольной остановки ДВС. Это создает опасные условия при движении в пробках или маневрировании.

Основные причины возникновения

Загрязнение канала РХХ или дроссельной заслонки: Нагар препятствует прохождению воздуха, необходимого для стабилизации оборотов.
Неисправность датчика холостого хода (РХХ): Износ штока, обрыв обмоток, заклинивание иглы, окисление контактов.
Подсос неучтенного воздуха: Трещины в патрубках, износ уплотнений ВУТ, прокладок впускного коллектора или дроссельного узла.
Проблемы с топливоподачей: Засорение топливного фильтра/сетки бензонасоса, неисправность регулятора давления топлива.
Некорректная работа ДПДЗ или ДМРВ: Передает в ЭБУ искаженные данные о положении дросселя и массе воздуха.

Диагностика и устранение

Считать коды ошибок сканером и проверить актуальные параметры работы двигателя (обороты ХХ, положение РХХ, напряжение ДПДЗ).
Визуальный осмотр: Проверить целостность воздушных патрубков, герметичность впуска (например, опрыскиванием составов типа "WD-40" на стыки).
Чистка дроссельного узла и канала РХХ: Спецсредством для карбюраторов удалить нагар с заслонки, стенок и штока регулятора.
Проверка РХХ: Измерить мультиметром сопротивление обмоток (норма 40-80 Ом между контактами A-B и C-D). Проверить ход штока при включении зажигания.
Контроль давления топлива и состояния фильтров (сетка бензонасоса, магистральный фильтр).

Компонент	Признак неисправности	Действие
РХХ	Шток не выдвигается, обрыв в обмотках	Замена датчика холостого хода
Патрубки/прокладки	Шипение, следы подсоса, обедненная смесь	Замена поврежденных элементов
Дроссельный узел	Толстый слой масляного нагара в канале	Механическая очистка

Важно: После замены РХХ или чистки дросселя часто требуется адаптация узла (обучение холостому ходу) через диагностическое оборудование.

Ошибка Р0507: высокие обороты холостого хода

Ошибка Р0507 фиксируется ЭБУ двигателя при превышении фактических оборотов холостого хода над заданным производителем значением. Для моделей ВАЗ 2110, 21214, 2107, 2112, 2109, 2115 это обычно означает устойчивые обороты выше 1000–1200 об/мин в прогретом состоянии. Основная причина связана с избыточным поступлением воздуха во впускной тракт, который ЭБУ не может корректно компенсировать через регулятор холостого хода (РХХ).

Параллельно с высокими оборотами часто наблюдаются плавание стрелки тахометра, нестабильный запуск двигателя и повышенный расход топлива. Важно понимать, что Р0507 – симптом системной проблемы, а не самостоятельная неисправность, и требует проверки как самого РХХ, так и смежных систем.

Ключевые причины и методы диагностики

Основные источники избыточного воздуха или некорректной работы РХХ:

Загрязнение или износ РХХ: Нагар на конусе клапана мешает его полному закрытию. Требуется снятие и очистка карбклинером с проверкой хода штока.
Подсос неучтённого воздуха:
- Трещины в патрубках впуска (особенно между ДМРВ и дросселем).
- Износ прокладки дроссельной заслонки или впускного коллектора.
- Неплотное соединение вакуумных шлангов (тормозной усилитель, адсорбер).
Механические проблемы дросселя: Заклинивание заслонки, повреждение троса (актуально для ВАЗ 2107, 2109), износ оси.
Неисправности датчиков: Ошибочные показания ДПДЗ (датчик положения дроссельной заслонки) или ДМРВ (датчик массового расхода воздуха) вводят ЭБУ в заблуждение.
Проблемы с ЭБУ или проводкой РХХ: Обрыв/замыкание цепи, окисление контактов колодки, реже – сбой программы блока управления.

Порядок диагностики:

Визуальный осмотр впускного тракта на предмет трещин и подсоса воздуха (можно использовать дымогенератор или опрыскивание узлов WD-40 на заведённом моторе – изменение оборот укажет на утечку).
Очистка дроссельного узла и канала РХХ, проверка свободы хода заслонки.
Тестирование РХХ мультиметром (сопротивление обмоток обычно 40–80 Ом между контактами A-B и C-D) и проверка напряжения на колодке при включении зажигания.
Считывание показаний ДПДЗ и ДМРВ через диагностический сканер (напряжение ДПДЗ на холостом ходу должно быть ~0.5–0.7В).
Контроль целостности проводки от ЭБУ к РХХ и датчикам.

Компонент	Признак неисправности при Р0507	Действие
РХХ	Шток не выдвигается/не втягивается при включении зажигания, заклинивание, обрыв в обмотке	Чистка, замена
ДПДЗ	Напряжение вне диапазона 0.45–0.55В на холостом ходу, скачки показаний	Замена датчика, регулировка
Прокладка коллектора	Шипение, следы масла у соединений, падение оборотов при распылении жидкости на стык	Замена прокладки, протяжка гаек

После устранения неисправности обязательна адаптация РХХ (сброс ошибок сканером и 10–15 минут работы мотора на холостом ходу с отключёнными потребителями).

Обучение адаптации РХХ после замены (для ЭБУ Январь, BOSCH)

После установки нового регулятора холостого хода требуется обязательная процедура адаптации. Без этого ЭБУ не распознает калибровочные параметры нового устройства, что приведет к нестабильным оборотам, глохнущему двигателю или плавающему холостому ходу.

Процедуры для контроллеров Январь и BOSCH принципиально отличаются. Для Января необходим принудительный сброс адаптаций, в то время как BOSCH чаще автоматически обучается при соблюдении строгих условий запуска.

Адаптация для ЭБУ Январь (5.1, 7.2)

Выполните последовательность действий:

Отключите минусовую клемму АКБ на 10-15 минут для сброса памяти ЭБУ
Подсоедините клемму аккумулятора
Включите зажигание на 10 секунд (без запуска двигателя)
Выключите зажигание на 15 секунд
Запустите двигатель и прогрейте до рабочей температуры (80-95°C)
Дайте поработать на ХХ 5-7 минут без воздействия на педаль акселератора

Альтернатива: Используйте диагностическое ПО (CombiLoader, VAZ-Diag) для принудительного сброса адаптаций через раздел "Холостый ход".

Адаптация для ЭБУ BOSCH (M1.5.4, M7.9.7)

Автоматическое обучение активируется только при соблюдении условий:

Прогрев двигателя до 80-95°C
Отключен кондиционер, печка, фары и другие потребители
Нейтральная передача (МКПП) или режим "P" (АКПП)
Напряжение АКБ не ниже 12.5В

После запуска двигателя дайте ему поработать на ХХ 8-10 минут без касания педали газа. Если обороты не стабилизировались:

Заглушите двигатель на 30 секунд
Повторите цикл прогрева и холостой работы
При отсутствии результата – выполните принудительный сброс адаптаций через диагностический сканер (KTS-500, DST-2) в блоке "Регулятор холостого хода"

Профилактика загрязнения датчика холостого хода

Регулярная чистка дроссельного узла специальным аэрозольным очистителем предотвращает накопление масляно-пылевых отложений на штоке клапана и посадочном месте. Обработку проводят при каждом ТО (15-20 тыс. км), демонтируя датчик и тщательно удаляя грязь с иглы, пружины и внутренних каналов подачи воздуха.

Контроль состояния воздушного фильтра критически важен – забитый элемент провоцирует подсос неочищенного воздуха через систему вентиляции картера. Замену фильтра выполняйте строго по регламенту (каждые 10-15 тыс. км), используя оригинальные детали или проверенные аналоги для исключения проникновения абразивных частиц.

Ключевые профилактические меры

Использование качественного топлива – низкосортный бензин с примесями вызывает коксование контактов и штока
Мониторинг системы вентиляции картера – засоренный маслоотделитель увеличивает поступление масляной взвеси во впуск
Периодическая промывка форсунок (каждые 40-50 тыс. км) для сохранения правильного факела распыла
Проверка герметичности патрубков – подсос неучтенного воздуха нарушает баланс топливовоздушной смеси

Элемент системы	Метод профилактики	Периодичность
Воздушный фильтр	Замена на оригинальный	10-15 тыс. км
Дроссельный узел	Механическая чистка без снятия	15 тыс. км
Клапан PCV	Промывка растворителем	30 тыс. км

Важно: после чистки датчика обязательна адаптация электронным сканером для калибровки шагов РХХ. Игнорирование процедуры ведет к плавающим оборотам и ошибке Р0506.

Выбор нового РХХ: ОЕМ номера и проверенные аналоги

При выборе нового регулятора холостого хода для моделей ВАЗ 2110, 21214, 2107, 2112, 2109, 2115 критически важно обращать внимание на оригинальные каталожные номера производителя. Первичный ОЕМ-номер для большинства этих автомобилей – 2112-1148300. Этот номер является ключевым ориентиром, однако на рынке представлены разные модификации и производители, что требует внимательности при покупке.

Качество РХХ напрямую влияет на стабильность оборотов, запуск двигателя и расход топлива. Рекомендуется приобретать изделия проверенных брендов, специализирующихся на электронных компонентах для автомобилей ВАЗ, и всегда сверять физические параметры (длину иглы, тип разъёма) перед установкой. Избегайте дешёвых безымянных аналогов – их ресурс и точность работы часто не соответствуют требованиям.

Модель авто	Базовый ОЕМ	Распространённый аналог
ВАЗ 2110, 2112	2112-1148300	Pegasus RXX-2110
ВАЗ 21214 (Нива)	2112-1148300-04	Omega RHX-21214
ВАЗ 2107, 2109, 2115	2112-1148300-01	StartVolt SV-2115

Самостоятельная чистка РХХ без замены: эффективность и риски

Чистка регулятора холостого хода (РХХ) часто временно восстанавливает работу двигателя при типичных симптомах: нестабильных оборотах на холостом ходу, самопроизвольной остановке мотора или сложностях запуска. Эффективность процедуры достигается при загрязнении штока и внутреннего канала смолами, пылью или масляными отложениями, которые мешают свободному ходу иглы. Устранение засора возвращает точную регулировку подачи воздуха, особенно на автомобилях ВАЗ 2107-2115 с пробегом до 100 тыс. км.

Однако результат непредсказуем при износе направляющей втулки штока, повреждении обмотки статора или механической деформации конусной иглы. Агрессивная чистка абразивами (наждачная бумага, металлические щетки) повреждает антифрикционное покрытие штока и полированную поверхность канала, ускоряя износ. Распространенная ошибка – применение ацетона или керосина, разрушающих уплотнительное кольцо и приводящих к подсосу неучтенного воздуха.

Риски самостоятельной чистки

Полный выход из строя: деформация пружины штока при неаккуратном снятии или превышении усилия при сборке.
Ошибка Р0506: остатки чистящей жидкости внутри корпуса нарушают контакт дорожек потенциометра, блокируя калибровку.
Разгерметизация: потеря уплотнительным кольцом эластичности после контакта с растворителями вызывает подсос воздуха.
Заедание штока: микроцарапины от абразивов увеличивают трение, приводя к "зависанию" иглы на прогретом моторе.

Для минимизации рисков используйте только мягкие очистители карбюратора или WD-40 с безворсовыми салфетками. Обязательно демонтируйте РХХ с дроссельного узла, избегая попадания жидкости в разъем. После чистки проверьте плавность хода штока пальцем: перемещение должно происходить без заклиниваний. Учитывайте, что процедура целесообразна лишь как временная мера – изношенный регулятор требует замены даже после качественной очистки.

Типичные неисправности после замены датчика холостого хода

После установки нового регулятора холостого хода (РХХ) могут сохраняться или возникать проблемы в работе двигателя. Это связано с тем, что некорректная работа узла часто вызвана не только состоянием самого датчика, но и сопутствующими факторами.

Важно комплексно проверить смежные системы, так как замена РХХ без устранения первопричины редко решает проблему полностью. Диагностика должна включать осмотр электрических цепей, механических компонентов и параметров ЭБУ.

Распространённые проблемы и их источники

Плавание оборотов: Неравномерная работа мотора после замены часто указывает на:
- Негерметичность впускного тракта (трещины шлангов, прокладок коллектора)
- Сильное загрязнение дроссельного узла или канала ХХ
- Некорректный зазор дроссельной заслонки
Высокие/низкие стабильные обороты:
- Несоответствие модели РХХ конкретному двигателю
- Механическое заедание штока из-за дефекта нового датчика
- Отсутствие калибровки ЭБУ (не выполнена процедура "обучения" датчика)
Глохнет при сбросе газа или включении нагрузки:
- Окисление контактов в колодке РХХ
- Обрыв проводов или нарушение изоляции в цепи управления
- Низкое напряжение бортовой сети (проблемы с АКБ или генератором)
Ошибка Р0505 в ЭБУ сохраняется:
- Установка контрафактного или бракованного датчика
- Короткое замыкание в цепи питания РХХ
- Неисправность драйвера холостого хода в блоке управления
Двигатель не запускается без подгазовывания:
- Неправильная установка РХХ (перекос, недокрученные винты)
- Полное блокирование штока из-за мусора в посадочном канале
- Критический подсос воздуха минуя датчик

Список источников

При подготовке материалов о датчике холостого хода для моделей ВАЗ используются специализированные технические документы и практические руководства. Ниже приведены ключевые источники, содержащие официальные данные и рекомендации по диагностике и ремонту.

Следующие издания включают схемы подключения, параметры регулировок и особенности эксплуатации РХХ на указанных автомобилях. Они предоставляют исчерпывающую информацию для самостоятельного обслуживания узла.

Техническая литература и руководства

Руководство по ремонту ВАЗ-2110, 2111, 2112 (издательство "Золотые руки")
Каталог деталей и сборочных единиц двигателя 2111 (ОАО "АВТОВАЗ")
Система управления двигателем 2111: Техническое описание (АО "АвтоВАЗтехобслуживание")
Руководство по диагностике инжекторных систем ВАЗ (В. П. Белов)
Электронные системы управления двигателем ВАЗ-2107, 2109, 2115 (Сервис-мануал)
Сборник методик проверки исполнительных механизмов ЭСУД (СТО "Диагност")

Контакт	Назначение	Напряжение (зажигание ВКЛ)
A	+12V (от ЭБУ)	~12V
B	Управляющий сигнал	~0V
C	Масса	0V
D	Резерв	~0V
