Проверка датчика температуры охлаждающей жидкости ВАЗ-2110

Статья обновлена: 18.08.2025

Датчик температуры охлаждающей жидкости – критически важный элемент системы управления двигателем ВАЗ-2110.

Его неисправность вызывает серьезные проблемы: нестабильный запуск, перерасход топлива, перегрев двигателя.

Своевременная диагностика позволяет быстро выявить поломку и избежать дорогостоящего ремонта.

Типичные признаки неисправности ДТОЖ

Датчик температуры охлаждающей жидкости (ДТОЖ) напрямую влияет на формирование топливной смеси и управление вентилятором охлаждения. Некорректные показания приводят к нарушению работы двигателя и систем контроля.

Сбои в функционировании датчика проявляются характерными симптомами, которые легко заметить при эксплуатации автомобиля. Игнорирование этих признаков может спровоцировать перегрев двигателя и повышенный износ деталей.

Ключевые симптомы поломки

Неадекватные показания приборов: Стрелка температуры на панели постоянно показывает минимум/максимум, хаотично двигается или не реагирует на прогрев двигателя.
Проблемы с запуском: Двигатель плохо заводится "на горячую" при прогретом моторе, требуется длительная прокрутка стартера.
Некорректная работа вентилятора: Вентилятор охлаждения включается на холодном двигателе, не срабатывает при перегреве или работает без остановки.
Плавание оборотов холостого хода: Неустойчивые холостые обороты, самопроизвольное повышение или снижение частоты вращения коленвала.
Аномальный расход топлива: Увеличение потребления бензина на 10-15% из-за неправильного обогащения смеси.
Загорание Check Engine: Появление ошибок P0115-P0118 в памяти ЭБУ, фиксирующих обрыв цепи или неверные показания датчика.

Подготовка инструментов для диагностики

Для точной проверки датчика температуры охлаждающей жидкости потребуется минимальный набор специализированных инструментов. Их подготовка обеспечит безопасность и корректность измерений на всех этапах диагностики.

Убедитесь в исправности измерительного оборудования перед началом работ. Все инструменты должны быть чистыми и готовыми к немедленному использованию.

Необходимый комплект

Мультиметр – для замера сопротивления и напряжения
Набор гаечных ключей (включая ключ на 19 мм)
Термометр с диапазоном 0-120°C
Термостойкая ёмкость (объёмом 1-2 литра)
Источник нагрева (электрическая плитка или чайник)
Защитные перчатки и очки
Чистая ветошь для удаления остатков ОЖ

Определение местоположения датчика на двигателе

Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 расположен в непосредственном контакте с антифризом в системе охлаждения двигателя. Его местоположение варьируется в зависимости от модификации силового агрегата.

На 8-клапанных двигателях (объемом 1.5 л) датчик установлен на корпусе термостата в правой части моторного отсека. На 16-клапанных версиях (1.6 л) элемент монтируется непосредственно в головке блока цилиндров со стороны выпускного коллектора.

Ключевые ориентиры для поиска

Тип двигателя	Координаты расположения	Визуальные ориентиры
8-клапанный	На термостате, справа по ходу движения	Рядом с патрубком вентиляции картера
16-клапанный	ГБЦ, возле кожуха ГРМ	Между выпускным коллектором и корпусом воздушного фильтра

Идентифицировать датчик можно по характерным признакам:

Латунный или пластиковый корпус с шестигранником под ключ
Двухконтактная электрическая колодка с проводами (чаще синий/коричневый)
Резьбовая часть, погруженная в охлаждающую жидкость

При осмотре учитывайте возможные препятствия: на 8-клапанных моторах датчик может быть частично скрыт дроссельным узлом, на 16-клапанных – экраном теплоизоляции выпускного коллектора. Для точного доступа рекомендуется демонтировать декоративную пластиковую крышку двигателя.

Техника безопасности при работе с горячим двигателем

Двигатель и компоненты системы охлаждения сохраняют высокую температуру длительное время после остановки. Контакт с горячими поверхностями (головка блока, патрубки, выпускной коллектор) вызывает мгновенные ожоги кожи. Охлаждающая жидкость находится под избыточным давлением, а её температура превышает 90°C, что создает риск выброса кипящего антифриза при разгерметизации.

Попытка откручивания датчика или крышки расширительного бачка на прогретом двигателе категорически запрещена. Термическое расширение жидкости и паровоздушная пробка в системе приводят к взрывному вскипанию при резком падении давления. Пары этиленгликоля токсичны при вдыхании.

Обязательные меры предосторожности:

Выполнять работы только на полностью остывшем двигателе (температура ниже 40°C, выдержка не менее 2-3 часов после поездки).
Перед снятием датчика или крышек:
- Надеть термостойкие перчатки и защитные очки
- Постепенно стравить давление через клапан расширительного бачка, накрыв крышку плотной ветошью
- Убедиться в отсутствии шипящих звуков пара
Использовать специальный ключ для датчика, исключающий соскальзывание инструмента.
Не допускать попадания ОЖ на открытые участки кожи, электропроводку и лакокрасочное покрытие.
Иметь в зоне доступа воду для промывания глаз/кожи и огнетушитель.

Обесточивание электросистемы автомобиля

Перед началом работ с датчиком температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 необходимо полностью обесточить бортовую сеть. Это исключает риск короткого замыкания при случайном касании клемм или проводов, а также предотвращает срабатывание системы самодиагностики ЭБУ из-за внезапного отсоединения разъёма датчика. Напряжение в цепи ДТОЖ достигает 5 В, и любое замыкание может вывести из строя контроллер.

Обязательно заглушите двигатель и извлеките ключ из замка зажигания. Откройте капот и обеспечьте свободный доступ к аккумуляторной батарее. Используйте гаечный ключ на 10 мм для ослабления крепления клемм. Соблюдайте последовательность: первой всегда снимается отрицательная клемма (-), обозначенная чёрным цветом или знаком «минус». Это разрывает массу автомобиля, сводя к нулю вероятность контакта металлических инструментов с «плюсом» АКБ при дальнейших действиях.

Наденьте диэлектрические перчатки для защиты от возможного искрения.
Ослабьте гайку крепления отрицательной клеммы ключом на 10 мм.
Аккуратно снимите клемму с вывода АКБ и отведите провод в сторону.
Изолируйте клемму резиновым чехлом или чистой ветошью, исключив её случайный контакт с батареей.

Важно: Не прикасайтесь металлическими инструментами одновременно к обеим клеммам АКБ. После завершения работ с ДТОЖ установите отрицательную клемму на место в последнюю очередь, надёжно затянув гайку.

Снятие защитного кожуха двигателя (при необходимости)

Пластиковый защитный кожух, установленный под двигателем, ограничивает доступ к узлам моторного отсека снизу. Его демонтаж требуется при замене датчика температуры охлаждающей жидкости, если он расположен в труднодоступном месте или доступ к нему перекрыт элементами конструкции. На части автомобилей ВАЗ-2110 данный кожух может отсутствовать.

Перед началом работ убедитесь в безопасности: двигатель должен быть холодным, автомобиль надежно зафиксирован на подъемнике или установлен на эстакаду. При использовании домкрата дополнительно применяйте страховочные подставки («козлы»). Используйте защитные перчатки для предотвращения травм рук острыми кромками.

Порядок демонтажа

Подготовьте инструмент:
- Трещоточная рукоятка с удлинителем
- Головка на 10 мм (или 13 мм в зависимости от крепежа)
- Карданный шарнир для доступа к скрытым болтам
Определите точки крепления: Кожух фиксируется 6-8 болтами/саморезами по периметру. Часть крепежа расположена в зоне переднего бампера, остальные – вдоль лонжеронов.
Открутите крепежные элементы: Последовательно выверните все болты, удерживая кожух рукой. При закисании резьбы обработайте соединения жидкостью WD-40.
Снимите кожух: Аккуратно потяните защиту вниз и в сторону задней части автомобиля, освобождая крепежные втулки. Избегайте резких движений во избежание деформации пластика.

Важно: После завершения ремонта датчика обязательно установите кожух обратно для защиты двигателя от дорожной грязи и механических повреждений. Убедитесь в плотной посадке всех крепежных втулок и отсутствии вибрации при работе двигателя.

Визуальный осмотр состояния разъёма датчика

Отключите колодку жгута проводов от датчика температуры охлаждающей жидкости. Внимательно осмотрите пластиковый корпус разъёма со всех сторон на предмет механических повреждений: трещин, сколов, следов оплавления или деформации. Проверьте целостность фиксирующей защёлки – её поломка может привести к ненадёжному контакту или самопроизвольному отсоединению.

Исследуйте состояние контактных клемм внутри разъёма. Убедитесь в отсутствии сильного окисления (белый или зелёный налёт), коррозии или загрязнения маслом, тосолом или дорожной грязью. Проверьте, не видны ли следы перегрева – потемнение или подгорание пластика вокруг металлических контактов.

Ключевые элементы для проверки:

Целостность корпуса: Отсутствие трещин и деформаций.
Фиксатор: Исправность защёлки для плотного соединения.
Контактные группы: Чистота, отсутствие окислов и коррозии.
Провода: Состояние изоляции, отсутствие переломов у основания разъёма.

Обязательно осмотрите участки проводов вблизи разъёма. Перетёртая или потрескавшаяся изоляция, оголённые жилы, признаки ремонта (скрутки, изолента) указывают на необходимость замены жгута. Убедитесь в плотной посадке проводов в колодку – они не должны болтаться или легко выдёргиваться.

Проверка целостности электропроводки

Отсоедините колодку проводов от датчика температуры охлаждающей жидкости (ДТОЖ) и разъём от контроллера ЭСУД (обычно расположен под бардачком). Используйте мультиметр в режиме измерения сопротивления (Ω) или прозвонки для проверки обрыва и короткого замыкания в цепи.

Проверьте целостность каждого провода между колодкой ДТОЖ и разъёмом контроллера согласно схеме распиновки: сигнальный провод (часто серый или желтый), провод питания (обычно +5В, бело-красный) и "масса" (черный или черно-белый). Сопротивление исправного провода не должно превышать 1-2 Ом.

Порядок проверки проводов

Сигнальный провод: Подключите щуп мультиметра к контакту сигнального провода на колодке ДТОЖ и соответствующему контакту разъёма ЭБУ (часто контакт №45).
Провод питания (+5В): Проверьте соединение между контактом питания колодки ДТОЖ и выводом питания датчиков на ЭБУ (обычно контакт №46).
Провод "массы": Прозвоните линию между контактом массы колодки ДТОЖ и клеммой "минус" АКБ или точкой заземления кузова.

Цепь	Цвет провода ВАЗ-2110	Нормальное сопротивление
Сигнальный	Серый/Желтый	≈ 0 Ом
Питание (+5В)	Бело-красный	≈ 0 Ом
"Масса"	Чёрный	≈ 0 Ом

Важно: При прозвонке покачивайте жгуты проводов – сопротивление должно оставаться стабильным. Значение «OL» или >10 Ом указывает на обрыв, «0 Ом» между разными цепями – на короткое замыкание.

Очистка контактов от окислов и грязи

Окисление и загрязнение контактов датчика температуры охлаждающей жидкости (ДТОЖ) нарушают передачу сигнала на электронный блок управления. Это вызывает некорректные показания температуры, ошибки в работе двигателя и повышенный расход топлива. Регулярная очистка предотвращает ложные срабатывания и продлевает срок службы элемента.

Для процедуры потребуется демонтировать разъем датчика, предварительно отсоединив клемму "минус" с аккумулятора. Тщательно осмотрите металлические контактные штыри внутри колодки и на самом датчике – характерными признаками проблем являются темный налет, зеленоватые окислы или следы дорожной грязи.

Этапы очистки контактов

Обработайте контакты специальным очистителем электрооборудования (WD-40, Liqui Moly Kontakt Reiniger).
Аккуратно удалите загрязнения мягкой зубной щеткой или ватной палочкой.
Протрите контактные поверхности безворсовой салфеткой.
Нанесите токопроводящую смазку для защиты от коррозии.

Материал	Назначение	Примеры
Очиститель контактов	Удаление окислов, грязи, влаги	Kontakt Chemie, ABRO
Токопроводящая смазка	Защита от окисления, стабилизация контакта	Molykote HSC Plus, Berner

Важно: запрещено использовать наждачную бумагу или абразивные материалы – они повреждают защитное покрытие контактов. После очистки проверьте плотность прилегания фиксатора разъема. Неподвижное соединение предотвращает попадание влаги и вибрационные нагрузки.

Демонтаж разъёма с корпуса датчика температуры охлаждающей жидкости

Отожмите пластиковую защёлку фиксатора, удерживающего колодку проводов на корпусе датчика. Защёлка расположена в верхней части разъёма, для доступа к ней может потребоваться сдвинуть резиновый защитный кожух проводов в сторону. Используйте тонкую плоскую отвёртку или пальцы, нажимая строго вертикально вниз до характерного щелчка.

Плотно обхватите корпус разъёма и потяните его вдоль оси датчика без перекоса. Не дёргайте за провода – усилие прикладывается только к пластиковому корпусу колодки. Если разъём прикипел, аккуратно раскачивайте его из стороны в сторону минимальной амплитудой, сохраняя осевое направление движения.

Последовательность операций

Убедитесь, что зажигание автомобиля выключено.
Очистите зону вокруг датчика от грязи сухой ветошью.
Найдите фиксатор разъёма (обычно оранжевого или чёрного цвета).
Зажмите фиксатор большим и указательным пальцем либо нажмите отвёрткой.
Потяните разъём на себя до полного отделения от штекера датчика.

Важно: При наличии следов окисления на контактах после демонтажа обработайте их контактным очистителем. Осмотрите провода на предмет трещин изоляции или оплавлений. Если разъём не снимается после отжатия фиксатора, проверьте наличие скрытого стопора.

Типовая неисправность	Решение
Защёлка сломана	Фиксируйте разъём изолентой после обратной установки
Контактные ножки погнуты	Выровняйте тонкогубцами перед подключением

Проверка датчика температуры охлаждающей жидкости ВАЗ-2110 с использованием мультиметра в режиме омметра

Отсоедините электрический разъём от датчика температуры охлаждающей жидкости (ДТОЖ). Визуально осмотрите контакты датчика и колодки на предмет окисления, коррозии или механических повреждений. При наличии загрязнений очистите контакты с помощью WD-40 или мелкой наждачной бумаги.

Включите мультиметр, переключите его в режим измерения сопротивления (Ω) с диапазоном до 10 кОм. Подключите щупы прибора к выходным контактам датчика температуры. Убедитесь в плотном контакте щупов с металлическими выводами ДТОЖ для получения стабильных показаний.

Измерение сопротивления и интерпретация результатов

Зафиксируйте значение сопротивления на экране мультиметра при текущей температуре двигателя. Сравните полученные данные с эталонными значениями для вашей модели:

Температура (°C)	Нормальное сопротивление (Ом)
+20	2500-2800
+50	800-850
+90	230-260

Проведите динамическую проверку: прогрейте двигатель до рабочей температуры и контролируйте изменение показаний в реальном времени. Исправный датчик должен демонстрировать:

Плавное уменьшение сопротивления по мере роста температуры
Отсутствие резких скачков показаний
Соответствие значений табличным данным с погрешностью ±10%

Критичные отклонения, указывающие на неисправность:

Бесконечное сопротивление (обрыв цепи) - на дисплее "1" или "OL"
Нулевое сопротивление - короткое замыкание в датчике
Отсутствие динамики при прогреве
Расхождения с номиналом >20% при контроле эталонной температуры

При выявлении несоответствий замените ДТОЖ. Перед установкой нового датчика проверьте герметичность его резьбового соединения и состояние уплотнительного кольца для предотвращения утечки антифриза.

Замер сопротивления на холодном двигателе

Перед началом замера убедитесь, что двигатель полностью остыл до температуры окружающего воздуха. Отсоедините электрический разъем от датчика температуры охлаждающей жидкости (ДТОЖ).

Переведите мультиметр в режим измерения сопротивления (Омы, диапазон обычно 0-20 кОм). Подключите измерительные щупы мультиметра к контактам датчика. Следите за надежным контактом щупов к металлическим выводам датчика.

Сравнение показаний с нормой

Снимите показания сопротивления мультиметра. Сравните полученное значение с эталонными данными для вашей температуры двигателя. Эталонные значения сопротивления ДТОЖ ВАЗ-2110 имеют ярко выраженную обратную зависимость от температуры: чем холоднее датчик, тем выше его сопротивление, и наоборот.

Температура ОЖ (°C)	Сопротивление ДТОЖ (кОм)
-30	15.67 ± 0.65
0	7.08 ± 0.25
+40	1.18 ± 0.07

Основные проблемы, выявляемые замером на холодном двигателе:

Обрыв цепи: Мультиметр показывает бесконечность (OL или переполнение).
Короткое замыкание: Сопротивление близко к нулю Ом.
Выход за пределы допуска: Значение сопротивления существенно отличается от табличного для текущей температуры (выше или ниже).

Любое отклонение от нормы (обрыв, КЗ или несоответствие таблице) указывает на неисправность датчика температуры охлаждающей жидкости. Необходима его замена.

Проверка сопротивления при рабочей температуре

Прогрейте двигатель до рабочей температуры (90-95°C) и заглушите его. Отсоедините электрический разъем от датчика температуры охлаждающей жидкости.

Подключите щупы мультиметра в режиме измерения сопротивления к контактам датчика. Зафиксируйте полученное значение.

Сравните измеренное сопротивление с нормированными значениями:

Температура, °C	Сопротивление, Ом
90-100	180-200

Отклонение от указанного диапазона свидетельствует о неисправности датчика. Допустимая погрешность не должна превышать ±10% от табличных значений.

Для точности измерений соблюдайте условия:

Контакты датчика должны быть чистыми и сухими
Измерения проводятся в течение 1-2 минут после остановки двигателя
Исключите касание щупов мультиметра с корпусом двигателя

При несоответствии сопротивления эталонным параметрам датчик требует замены. Повторная проверка после установки нового элемента обязательна.

Сравнение показаний с эталонными значениями

Полученные значения сопротивления датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 сравниваются с заводскими эталонными данными для конкретной температуры двигателя. Эталонные значения указываются в технической документации автомобиля или спецификациях датчика.

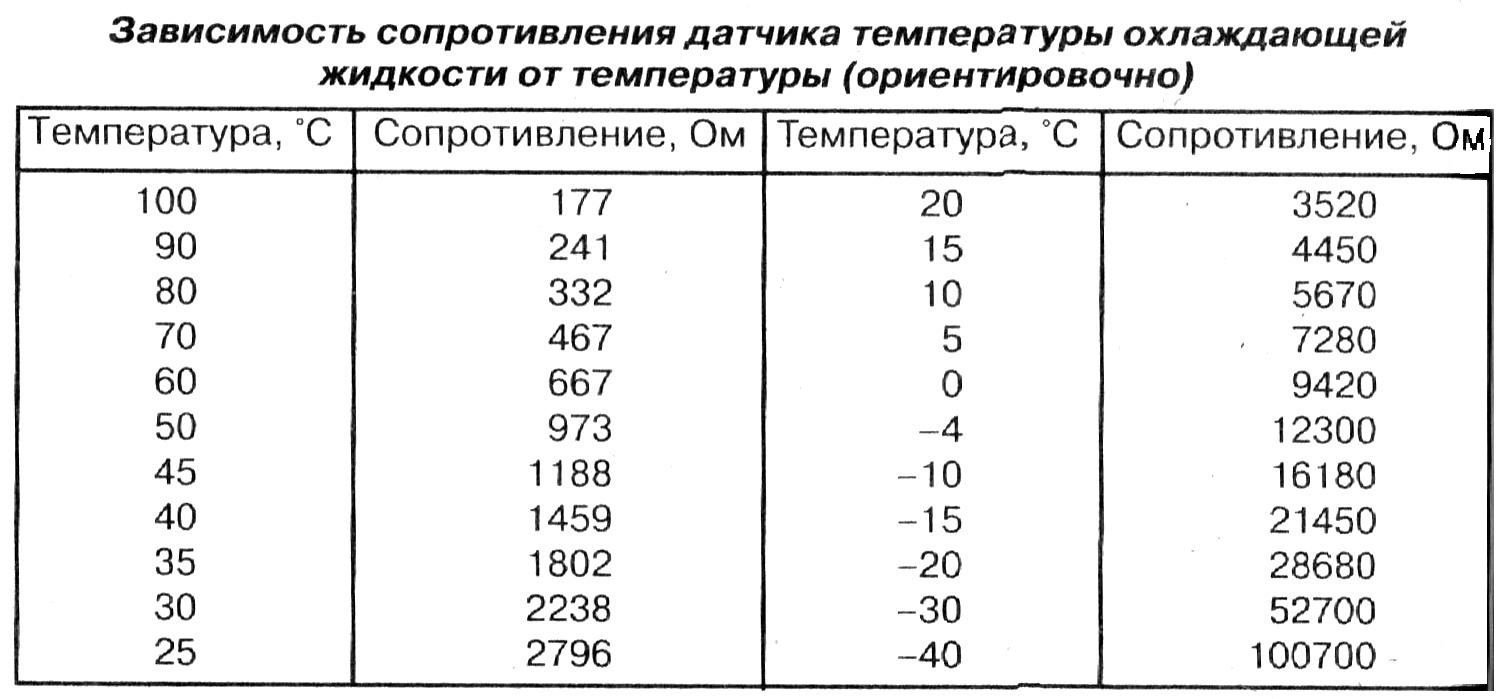

Для точного анализа необходимо использовать таблицу зависимости сопротивления от температуры. Если замеры существенно отклоняются от нормы (обычно более 10-15%), датчик считается неисправным и требует замены.

Порядок сравнения показателей

Прогрейте двигатель до рабочей температуры (85-95°C) и заглушите мотор.
Измерьте сопротивление датчика мультиметром.
Сопоставьте результат с таблицей эталонов:

Температура (°C)	Сопротивление (Ом)
+15	4 500-4 800
+40	1 400-1 600
+80	330-360
+100	170-190

Критические расхождения:

Сопротивление ниже нормы – внутреннее замыкание или повреждение термоэлемента
Сопротивление выше нормы – обрыв цепи или окисление контактов
Отсутствие изменений при прогреве – нерабочий терморезистор

Параллельно проверьте соответствие показаний температуры на приборной панели: при +90°C стрелка должна находиться в средней зоне шкалы. Расхождение с диагностическим оборудованием более 5-7°C указывает на проблему датчика или проводки.

Проверка параметра напряжения в цепи датчика температуры охлаждающей жидкости ВАЗ-2110

Подключите мультиметр в режиме вольтметра к сигнальному проводу датчика (контакт «B» разъёма) и массе двигателя. Включите зажигание без запуска двигателя и зафиксируйте показания. Исправная цепь должна выдавать 3,3–3,8 В при +20°C, что соответствует сопротивлению датчика 2,3–2,6 кОм.

Прогрейте двигатель до рабочей температуры (90°C). Контролируйте снижение напряжения: при достижении 85–95°C мультиметр должен показывать 0,8–1,0 В (сопротивление датчика 280–350 Ом). Резкие скачки значений или отсутствие изменений указывают на неисправность.

Диагностика опорного напряжения и КЗ

Проверка опорного напряжения:

Отсоедините колодку проводов от датчика
Включите зажигание и измерьте напряжение между контактом «B» разъёма и массой авто
Норма: 4,8–5,2 В. Отклонение требует проверки ЭБУ и целостности проводов

Тест на короткое замыкание:

При отключённом датчике и включённом зажигании напряжение на контакте «B» должно оставаться стабильным (~5 В)
Если напряжение просаживается до 0 В – возможное КЗ сигнального провода на массу

Температура ОЖ	Норма напряжения	Сопротивление датчика
+20°C	3,3–3,8 В	2,3–2,6 кОм
+90°C	0,8–1,0 В	280–350 Ом

Важно: При отсутствии изменений напряжения при прогреве замените датчик. Если напряжение не соответствует табличным значениям, проверьте сопротивление датчика омметром отдельно и проинспектируйте проводку на обрывы.

Диагностика опорного напряжения (5V)

Проверка наличия стабильного опорного напряжения +5V критична для корректной работы датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ-2110. Это напряжение формируется контроллером ЭСУД и подается на ДТОЖ через резистивный делитель совместно с сигнальным проводом.

Отсутствие или отклонение значения от нормы приведет к искажению сигнала датчика и некорректным показаниям температуры на приборной панели или в диагностическом оборудовании. Диагностика проводится на разъединенном штекере датчика при включенном зажигании.

Порядок проверки напряжения 5V

Для выполнения проверки потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с пределом до 20V:

Отсоедините электрический разъем от ДТОЖ.
Включите зажигание (двигатель не запускайте).
Подсоедините черный щуп мультиметра к "массе" двигателя или кузова.
Коснитесь красным щупом клеммы разъема, соответствующей опорному напряжению (обычно центральный провод в трёхпроводном разъеме, но требуется уточнить по схеме ЭСУД конкретной модели).
Считайте показания мультиметра.

Анализ результатов:

Показание мультиметра	Состояние	Возможные причины
4.8V - 5.2V	Норма	Опорное напряжение в норме. Проблема может быть в датчике или его цепи.
~0V	Обрыв или КЗ	Обрыв провода 5V от ЭБУ к разъему ДТОЖ. Короткое замыкание провода 5V на "массу". Неисправность контроллера ЭСУД (отказ линии 5V).
Значительно ниже 5V (напр. 1-3V)	Пониженное напряжение	Плохой контакт или коррозия в цепи 5V. Короткое замыкание на "массу" в цепи любого датчика, использующего этот же источник 5V от ЭБУ (ДПДЗ, ДМРВ, ДАД и др.). Внутренняя неисправность ЭБУ.
Напряжение отсутствует или скачет	Нестабильность	Проблемы с питанием ЭБУ, плохая "масса" ЭБУ, неисправность самого контроллера.

Важно: При обнаружении отклонений от нормы (0V, низкое напряжение) необходимо проверить целостность и сопротивление провода 5V от разъема ДТОЖ до ЭБУ, а также состояние контактов в колодках датчика и контроллера. Обязательна проверка всех датчиков, запитаных от этой же линии 5V ЭБУ, на предмет КЗ на массу.

Тестирование на короткое замыкание в цепи датчика температуры

Проверка отсутствия короткого замыкания в проводке выполняется при отключенном разъеме датчика температуры охлаждающей жидкости. Для этого потребуется мультиметр, переведенный в режим измерения сопротивления (Ом).

Красный щуп мультиметра подключите к сигнальному проводу разъема (обычно серый с красной полосой), черный щуп – к надежной точке заземления кузова или минусовой клемме АКБ. Показания прибора в исправной цепи должны стремиться к бесконечности, что подтверждает отсутствие контакта с массой.

Алгоритм проверки

Последовательность действий:

Заглушите двигатель, снимите минусовую клемму с АКБ
Отсоедините колодку проводов от датчика
Выставьте мультиметр в режим замера сопротивления (Ω) с пределом 20 кОм
Подсоедините щупы:
- Красный – к контакту сигнального провода
- Черный – к очищенному металлу кузова/двигателя
Зафиксируйте показания:
- Значение «OL» или «1» – цепь не замкнута (норма)
- Любое числовое значение – КЗ на массу (неисправность)

Важные нюансы: При обнаружении КЗ проверьте целостность изоляции провода вдоль всей трассы прокладки, особое внимание уделите участкам возле кронштейнов и в местах пересечения с другими элементами. Ложные показания могут возникать при касании щупом окисленных поверхностей – зачистите точку контакта.

Проверка на обрыв сигнальной линии

Обрыв сигнального провода приводит к полному отсутствию передачи данных от датчика температуры охлаждающей жидкости к электронному блоку управления. В этом случае приборная панель обычно показывает критически низкую температуру (-40°C или мигает указатель), а ЭБУ переходит на аварийный режим работы двигателя с завышенными оборотами холостого хода.

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Предварительно отсоедините колодку жгута проводов от датчика и разъем ЭБУ (расположен под бардачком в салоне). Найдите в электросхеме автомобиля назначение контактов на разъеме контроллера, соответствующих датчику температуры ОЖ.

Порядок проверки:

Определите сигнальный контакт в колодке датчика (обычно серый провод, но точную распиновку уточняйте в мануале).
Найдите соответствующий контакт сигнальной линии в разъеме ЭБУ (например, контакт №15 для Январь 5.1).
Подключите один щуп мультиметра к сигнальному контакту колодки датчика.
Второй щуп подключите к указанному контакту в разъеме ЭБУ.

Интерпретация результатов:

Показание 0-2 Ома – цепь исправна, обрыв отсутствует.
Показание >10 Ом или «OL» (перегрузка) – обрыв в сигнальной линии.

Показание мультиметра	Состояние цепи	Рекомендуемое действие
0-2 Ом	Норма	Проверьте другие компоненты системы
>10 Ом / «OL»	Обрыв	Поиск и устранение повреждения провода

При обнаружении обрыва прозвоните участок провода по всей длине, особое внимание уделяя местам перегибов возле термоэкрана выпускного коллектора. Замените поврежденный проводник, избегая скруток – используйте пайку с термоусадкой для надежного контакта.

Анализ показаний диагностическим сканером OBD-II

Подключите сканер OBD-II к диагностическому разъему автомобиля, расположенному под рулевой колонкой. Включите зажигание, не запуская двигатель, и активируйте сканер. Перейдите в раздел "Данные в реальном времени" (Live Data) и найдите параметр "Температура охлаждающей жидкости" (Engine Coolant Temperature, ECT). Сравните показания с температурой двигателя: на холодном двигателе после ночной стоянки значения должны соответствовать окружающей среде (±5°C).

Прогрейте двигатель до рабочей температуры (90–95°C для ВАЗ-2110). Динамика изменения показаний должна быть плавной, без резких скачков. Одновременно отслеживайте параметр "Напряжение датчика температуры ОЖ" – при +20°C оно составит ~3.5V, при +90°C – ~0.5V. Фиксируйте несоответствия: отсутствие изменений значений, показания "-40°C" или "+140°C" при нормальной температуре.

Интерпретация кодов ошибок

При обнаружении неисправностей сканер выведет коды:

P0115 – Обрыв или короткое замыкание цепи датчика
P0116 – Неправдоподобный сигнал (выход за диапазон)
P0117 – Низкий уровень сигнала (обрыв/КЗ на массу)
P0118 – Высокий уровень сигнала (КЗ на +12В)

Параллельный анализ параметров:

Температура двигателя	Нормальное напряжение
-10°C	4.7–4.8V
+20°C	3.3–3.5V
+90°C	0.48–0.52V

Важно: Проверьте корреляцию с другими параметрами:

При +85°C и выше ЭБУ должен включать вентилятор радиатора
Показания температуры воздуха на впуске и ОЖ должны сходиться на холодном двигателе
Нестабильные холостые обороты при прогреве косвенно подтверждают ошибки датчика

Расшифровка кодов ошибок P0115-P0118

Коды P0115-P0118 указывают на неисправности в цепи датчика температуры охлаждающей жидкости (ДТОЖ). Их появление требует немедленной диагностики, так как некорректные показания напрямую влияют на топливную смесь, запуск двигателя и работу системы охлаждения.

Эти ошибки фиксируются электронным блоком управления (ЭБУ) при выходе сигнала ДТОЖ за допустимые параметры. Расшифровка позволяет локализовать проблему – от повреждения проводки до поломки самого датчика.

Код ошибки	Описание	Возможные причины	Критические симптомы
P0115	Неисправность цепи ДТОЖ	Обрыв/замыкание проводки Окисление контактов Неисправность ЭБУ	Постоянное значение температуры (-40°C или +130°C), хаотичное включение вентилятора
P0116	Выход сигнала за рабочий диапазон	Неисправный ДТОЖ Зависший термостат Низкий уровень ОЖ	Несоответствие температуры прогрева, запоздалое срабатывание вентилятора
P0117	Низкий уровень сигнала	Короткое замыкание на массу Внутреннее КЗ датчика Повреждение изоляции проводов	Ложное показание "очень холодно" (-40°C), обогащение смеси, трудный запуск
P0118	Высокий уровень сигнала	Обрыв цепи ДТОЖ Короткое замыкание на +12В Коррозия разъёма	Ложное показание "перегрев" (+130°C), работа вентилятора на холодном двигателе, потеря мощности

Важные нюансы: При P0116 сначала проверьте уровень охлаждающей жидкости и термостат. Ошибки P0117/P0118 часто возникают одновременно – ищите повреждение проводов возле выпускного коллектора. Замер сопротивления ДТОЖ при +20°C должен составлять 2.3-2.7 кОм.

Сравнение данных ДТОЖ с показаниями термостата

Сравнение показаний датчика температуры охлаждающей жидкости (ДТОЖ) с фактической работой термостата является ключевым этапом диагностики системы охлаждения. Термостат механически регулирует поток ОЖ через радиатор при достижении определенной температуры, в то время как ДТОЖ передает данные о текущей температуре в ЭБУ для управления вентилятором и топливными коррекциями.

Несоответствие между электрическими показаниями ДТОЖ и физическим поведением термостата указывает на неисправность одного из компонентов. Например, если термостат начинает открываться визуально или по нагреву патрубков, а ДТОЖ продолжает показывать низкую температуру – это свидетельствует о проблемах с датчиком или его цепью.

Алгоритм диагностического сопоставления

Прогрейте двигатель до рабочей температуры, контролируя показания ДТОЖ через диагностический сканер
Проверьте физическое открытие термостата:
- На ощупь: верхний патрубок радиатора горячий, нижний – теплеет при открытии
- Температура открытия (обычно 85-90°C) должна совпадать с паспортными данными термостата
Зафиксируйте показания ДТОЖ в момент начала открытия термостата

Ситуация	Корректная работа	Признаки неисправности
Прогрев двигателя	ДТОЖ показывает плавный рост температуры, термостат закрыт	Быстрый скачок показаний ДТОЖ при холодных патрубках
Достижение температуры открытия	Термостат открывается в диапазоне ±3°C от номинала, ДТОЖ соответствует реальной температуре	Расхождение более 5°C между показаниями ДТОЖ и паспортной температурой термостата
Рабочий режим	ДТОЖ стабильно показывает 90-95°C при циклическом открытии/закрытии термостата	Колебания показаний ДТОЖ >10°C после выхода на рабочую температуру

Важно: При выявлении расхождений исключите воздушные пробки в системе охлаждения и загрязнение радиатора перед заменой компонентов. Проверьте сопротивление ДТОЖ на холодном и прогретом двигателе – резкие отклонения от нормированных значений подтвердят его неисправность.

Контроль температуры через бортовой компьютер

Бортовой компьютер (БК) на ВАЗ-2110 выводит текущую температуру охлаждающей жидкости в реальном времени. Показания считываются с датчика температуры (ДТОЖ) и преобразуются в цифровое значение, отображаемое на дисплее. Для доступа к параметру необходимо перейти в диагностический раздел меню БК, обычно обозначенный как "ТЕМП" или "t°C".

Нормальные показатели температуры при прогретом двигателе составляют 85–95°C. Стабильные значения в этом диапазоне свидетельствуют о корректной работе системы охлаждения и исправности ДТОЖ. Критичным считается превышение отметки 100°C, требующее немедленной остановки двигателя.

Анализ показаний БК для диагностики

Нулевое значение при запуске: Указывает на обрыв цепи ДТОЖ или неисправность датчика.
Скачки температуры: Резкие изменения от -40°C до +130°C сигнализируют о плохом контакте в разъёме или внутреннем повреждении ДТОЖ.
Завышенные показатели: Постоянное значение выше 100°C без признаков перегрева (пар, кипение) подтверждает неисправность датчика.
Отсутствие изменений: Фиксация показаний на одном уровне (например, 40°C) при прогреве двигателя.

Для верификации данных БК сравните их с показаниями диагностического сканера, подключенного к колодке OBD-II. Расхождение более чем на 5–7°C указывает на погрешность бортового компьютера или неисправность ДТОЖ.

Показание БК	Возможная причина	Действия
-40°C	Обрыв цепи ДТОЖ	Проверка проводки, замена датчика
130°C (постоянно)	Короткое замыкание ДТОЖ	Замер сопротивления, замена датчика
85–95°C (нестабильно)	Воздушная пробка в системе	Продувка системы охлаждения

Использование температурного стенда для проверки

Температурный стенд обеспечивает точную имитацию рабочих условий датчика охлаждающей жидкости (ДТОЖ) ВАЗ-2110. Контролируемый нагрев и охлаждение элемента позволяют снять показания сопротивления при заданных температурах, исключая погрешности измерений в двигателе.

Для проверки демонтированный датчик фиксируется в термокамере стенда, контакты подключаются к мультиметру в режиме омметра. Последовательный прогрев/охлаждение с шагом 10-20°C с выдержкой температуры обеспечивает стабильность замеров.

Процедура тестирования

Зафиксируйте зависимость сопротивления от температуры:

Установите ДТОЖ в камеру стенда
Подключите щупы мультиметра к контактам датчика
Задайте начальную температуру (+20°C)
Запишите показания омметра после стабилизации
Повышайте температуру с шагом 20°C до +100°C

Контрольные параметры для ВАЗ-2110:

Температура (°C)	Сопротивление (Ом)
+20	3 400 ± 100
+40	1 450 ± 50
+80	330 ± 10
+100	177 ± 5

Отклонение более 10% от нормы свидетельствует о неисправности терморезистора. Дополнительно проверьте целостность изоляции и контактов при максимальной температуре – появление «плавающих» значений указывает на внутренний обрыв.

Метод проверки в кипящей воде (100°C)

Подготовьте ёмкость с водой, термометр для контроля температуры и мультиметр. Зафиксируйте датчик температуры охлаждающей жидкости (ДТОЖ) так, чтобы его чувствительный элемент был погружён в воду, а электрический разъём оставался сухим над поверхностью. Подключите щупы мультиметра в режиме измерения сопротивления (Ом) к выводам датчика.

Начните нагревать воду, непрерывно контролируя её температуру термометром. При достижении 100°C (кипения) немедленно снимите показания сопротивления с мультиметра. Сравните полученное значение с эталонными данными для исправного датчика ВАЗ-2110 при указанной температуре.

Критерии оценки результатов

Исправный датчик: сопротивление должно соответствовать спецификации (примерно 175-190 Ом при 100°C для большинства моделей ВАЗ).
Неисправность: существенное отклонение (±15-20% от нормы), отсутствие изменения сопротивления или обрыв цепи.

Температура воды	Норма сопротивления (Ом)
100°C	175-190

Погрешность измерения возникает при неточном контроле температуры или быстром остывании датчика после извлечения из воды. Для достоверности повторите замер 2-3 раза.

Тестирование датчика в ледяной воде (0°C)

Приготовьте смесь из колотого льда и дистиллированной воды в термостойком стакане. Погрузите рабочий элемент датчика в жидкость, избегая контакта со стенками и дном ёмкости. Дождитесь стабилизации температуры 0°C, контролируя процесс термометром.

Подключите щупы мультиметра в режиме измерения сопротивления (Ω) к контактам датчика. Убедитесь, что измерительные провода не касаются воды. Зафиксируйте показания прибора через 3-5 минут после погружения.

Оценка результатов

Температура	Эталонное сопротивление	Допустимый диапазон
0°C	7.5 кОм	7.0–8.0 кОм

Критерии диагностики:

Норма: показания в пределах 7.0–8.0 кОм
Неисправность:
- Сопротивление ниже 6.5 кОм – короткое замыкание
- Сопротивление выше 8.5 кОм – обрыв цепи
- Отсутствие изменений при нагреве – потеря чувствительности

Погрешности измерения свыше 10% требуют замены датчика. Для точной проверки используйте термометр с погрешностью ≤0.5°C и мультиметр класса точности не ниже 1.0.

Фиксация изменения сопротивления при нагреве

Для проверки термистора ДТОЖ подготовьте мультиметр в режиме омметра и подключите его щупы к контактам датчика. Погрузите рабочий элемент устройства в ёмкость с водой комнатной температуры, избегая контакта электрических соединений с жидкостью.

Постепенно нагревайте воду, фиксируя показания сопротивления на разных температурных точках. Контролируйте нагрев термометром, избегая кипения. Каждые 10-15°C записывайте соответствие температуры и сопротивления для последующего анализа.

Ключевые этапы замера

Стартовые значения: При +20°C исправный датчик показывает 3.4-3.6 кОм
Прогрессирующее снижение: Убедитесь в плавном уменьшении сопротивления без скачков
Критические точки: Фиксация показаний при +40°C (1.5-1.7 кОм), +80°C (330-380 Ом)

Температура (°C)	Норма сопротивления (Ом)
20	3400-3600
40	1500-1700
60	550-650
80	330-380
90	230-260

Важно: При остывании воды сопротивление должно возрастать синхронно с температурой. Нелинейные изменения, обрыв цепи или нулевые показания указывают на неисправность термистора.

Визуальный осмотр корпуса на повреждения

Начинайте диагностику с тщательного визуального изучения корпуса датчика температуры охлаждающей жидкости. Убедитесь, что двигатель остыл, и снимите защитный кожух при необходимости для полноценного доступа к элементу. Проверка выполняется при естественном освещении или с использованием фонарика для выявления малозаметных дефектов.

Осмотрите зону установки датчика на термостате или ГБЦ, обращая внимание на следы подтеканий охлаждающей жидкости. Исследуйте поверхность корпуса и прилегающие патрубки системы охлаждения на предмет наличия высохших подтёков антифриза, которые проявляются как белесые или цветные потёки.

Критерии оценки состояния

Трещины и сколы: выявите нарушение целостности пластикового корпуса, особенно в районе резьбового соединения и контактной колодки
Деформации: проверьте искривления геометрии, оплавления или вздутия поверхности, указывающие на перегрев
Коррозия: исследуйте металлические контакты и клеммную колодку на наличие окислов и ржавчины
Герметичность: убедитесь в отсутствии свежих потёков ОЖ вокруг посадочного места и резьбы
Механические повреждения: осмотрите фиксатор разъёма и проводку на предмет перегибов или нарушений изоляции

Проверка герметичности резьбового соединения

После установки нового датчика температуры охлаждающей жидкости или при обнаружении подтёков антифриза в области его крепления необходимо проверить герметичность соединения. Утечка охлаждающей жидкости через резьбу приводит к падению уровня ОЖ, образованию воздушных пробок в системе и некорректным показаниям датчика.

Визуально осмотрите место установки датчика на предмет следов тосола или кристаллизованных подтёков. Запустите двигатель, прогрейте его до рабочей температуры (90°C) и при повышенных оборотах (2000-2500 об/мин) проверьте зону резьбового соединения под давлением. Используйте фонарь для точного выявления даже незначительных увлажнений.

Методы устранения течи

При обнаружении протечки выполните следующие действия:

Слейте часть охлаждающей жидкости из радиатора до уровня ниже датчика
Демонтируйте датчик, очистите резьбу в посадочном отверстии ГБЦ металлической щёткой
Проверьте состояние резьбы на датчике и в блоке на отсутствие сколов и заусенцев
Нанесите на резьбу датчика термостойкий герметик (например, LOCTITE 577) или фум-ленту
Затяните с моментом 15-20 Н·м, избегая перекоса

Контроль после ремонта: После сборки повторно прогрейте двигатель и проверьте соединение под нагрузкой. Убедитесь, что:

Отсутствуют капли тосола на корпусе датчика
Нет пара из-под резьбового соединения
Уровень ОЖ в расширительном бачке остаётся стабильным

Важно: При использовании герметика допускайте запуск двигателя только после полной полимеризации состава (время указано на упаковке). При повторной течи замените медное уплотнительное кольцо датчика или сам датчик.

Диагностика внутреннего контакта терморезистора

Основной причиной неисправности внутреннего контакта терморезистора ДТОЖ является нарушение целостности соединения чувствительного элемента с токопроводящими выводами. Это возникает из-за вибрационных нагрузок, коррозии или заводского брака, приводя к обрыву цепи или хаотичным изменениям сопротивления. Симптомы проявляются в виде скачков температуры на приборной панели, ошибок Р0115-Р0118 в ЭБУ и нестабильных оборотов двигателя.

Проверка требует измерения сопротивления датчика при различных температурных режимах. Критично контролировать не только абсолютные значения, но и плавность изменения параметров при нагреве/остывании. Резкие скачки или обрыв сигнала свидетельствуют о нарушении внутренних контактов, требующих замены компонента.

Процедура проверки мультиметром

Отсоедините электрический разъем датчика при выключенном зажигании.
Переведите мультиметр в режим измерения сопротивления (кОм).
Подключите щупы к контактам терморезистора:

Для двухконтактных ДТОЖ – к обоим выводам
Для одноконтактных – к центральному штырьку и корпусу

Эталонные значения сопротивления:

Температура (°C)	Сопротивление (Ом)
+100	160-190
+80	280-350
+60	550-750
+40	1350-1600
+20	3400-4000
-10	10000-12000

При фиксации бесконечного сопротивления (обрыв цепи) или нулевых показаний (КЗ) датчик подлежит замене. Дополнительно прогрейте корпус строительным феном до 80-90°C – плавное снижение сопротивления подтверждает исправность контактов, хаотичные изменения указывают на внутренний дефект.

Проверка реакции вентилятора на сигнал датчика

Прогрейте двигатель до рабочей температуры, контролируя показания по приборной панели или диагностическому сканеру. Вентилятор системы охлаждения должен автоматически включиться при достижении порогового значения температуры (обычно 100-105°C для ВАЗ-2110). Наблюдайте за поведением крыльчатки через решетку радиатора – должно появиться ощутимое воздушное течение и характерный шум работы электромотора.

Если вентилятор не активировался при превышении температурного порога, заглушите двигатель и откройте капот. Проверьте целостность предохранителей F7 (20А) и F4 (30А) в монтажном блоке, а также исправность реле вентилятора (обозначение K9 в блоке реле). Убедитесь в отсутствии видимых повреждений проводки и окислов в разъемах цепи.

Алгоритм принудительной проверки вентилятора

Отсоедините разъем датчика температуры охлаждающей жидкости (ДТОЖ) на патрубке термостата
Запустите двигатель и замкните между собой контакты разъема ДТОЖ металлической перемычкой или скрепкой
При исправной цепи управления вентилятор должен включиться на постоянную работу в течение 5-10 секунд
Если крыльчатка вращается – неисправен ДТОЖ или блок управления
При отсутствии реакции проверьте напряжение на разъеме вентилятора мультиметром

Реакция на замыкание контактов	Вероятная неисправность
Вентилятор включается	Неисправен ДТОЖ или нарушена калибровка
Вентилятор не включается	Обрыв проводки, неисправность реле, поломка электромотора

Важно: Не оставляйте замкнутыми контакты ДТОЖ дольше 1-2 минут во избежание перегрева двигателя. При отсутствии реакции на замыкание проверьте питание 12V на фишке вентилятора при включенном зажигании, используя мультиметр. Отсутствие напряжения указывает на обрыв в цепи питания или управляющих сигналов.

Анализ работы термореле сигнальной цепи

Термореле сигнальной цепи (часто интегрированное в датчик температуры охлаждающей жидкости или расположенное рядом) отвечает за активацию контрольной лампы перегрева на приборной панели ВАЗ-2110 при достижении критической температуры ОЖ. Его корректная работа жизненно важна для своевременного предупреждения водителя о перегреве двигателя. Неисправность термореле приводит либо к ложным срабатываниям лампы, либо к ее молчанию в опасной ситуации, маскируя реальную проблему.

Анализ функциональности термореле требует проверки его реакции на изменение температуры и целостности управляемой им цепи индикации. Основные этапы включают контроль сопротивления реле при разных температурных режимах, проверку подачи управляющего сигнала на лампу и диагностику целостности самой сигнальной цепи до приборной панели. Для этого потребуется мультиметр, контрольная лампа, источник тепла (например, термофен) и охлаждающая жидкость.

Методика проверки термореле сигнальной цепи

Подготовка и базовые измерения:

Снимите разъем с датчика температуры ОЖ (куда подключен тонкий провод сигнальной лампы).
Измерьте мультиметром в режиме омметра сопротивление между контактом сигнальной цепи термореле (тонкий провод) и массой двигателя при холодном двигателе. Исправное реле должно показывать бесконечное сопротивление (разомкнуто).
Подключите контрольную лампу (5Вт) между сигнальным контактом разъема и плюсом АКБ. Лампа не должна светиться при холодном реле.

Проверка срабатывания на нагрев:

Аккуратно прогрейте чувствительный элемент термореле (или весь датчик в емкости с ОЖ) до температуры 100-110°C, контролируя термометром.
Повторно измерьте сопротивление между сигнальным контактом и массой. Исправное реле должно замкнуть цепь, показав сопротивление близкое к 0 Ом.
Повторите проверку контрольной лампой. При нагреве лампа должна загореться.

Диагностика цепи индикации:

Проверка	Метод	Ожидаемый результат
Питание лампы	При включенном зажигании проверьте наличие "+12В" на соответствующем контакте колодки приборной панели (согласно схеме)	Наличие напряжения
Масса лампы	Прозвоните цепь от контакта лампы (управляемый термореле) до массы кузова/двигателя	Низкое сопротивление
Целостность провода	Прозвоните сигнальный провод от разъема датчика до контакта лампы на приборной панели	Низкое сопротивление (≈0 Ом)

Интерпретация результатов:

Лампа не горит при перегреве: Неисправно термореле (не замыкает), обрыв в сигнальном проводе, перегорела лампа, плохая масса.
Лампа горит постоянно: Термореле замкнуто на массу (неисправность, залипание контактов), замыкание сигнального провода на массу.
Лампа горит некорректно (мигает): Плохой контакт в разъеме датчика или панели приборов, нарушение целостности провода.

Сравнение с заведомо исправным датчиком

Метод прямого сравнения показаний подозрительного датчика с заведомо рабочим аналогом считается наиболее точным для диагностики. Для этого потребуется идентичный новый или гарантированно исправный датчик температуры охлаждающей жидкости (ДТОЖ) и мультиметр с режимом измерения сопротивления.

Снимите проверяемый датчик с автомобиля, подготовьте контрольный образец и мультиметр. Обе детали должны находиться в одинаковых температурных условиях – например, комнатной температуры или погружены в ёмкость с водой определённой нагретости. Важно обеспечить синхронный контакт корпусов с термометром для корректности измерений.

Порядок действий

Поместите оба датчика в ёмкость с водой, оснащённую термометром
Подключите щупы мультиметра к контактам первого датчика, зафиксируйте значение сопротивления
Повторите замер для исправного датчика в тех же условиях
Сравните результаты с эталонными значениями:

Температура (°C) Сопротивление (Ом)

+15 4 500–4 800

+40 1 200–1 300

+90 180–220

Температура (°C)	Сопротивление (Ом)
+15	4 500–4 800
+40	1 200–1 300
+90	180–220

Критерии оценки:

Отклонение более чем на 10–15% от эталона указывает на неисправность
Отсутствие изменения сопротивления при нагреве/охлаждении – признак внутреннего обрыва
Равные показания при разных температурах свидетельствуют о выходе терморезистора из строя

При обнаружении несоответствий замените дефектный датчик. Данный способ исключает погрешности диагностики ЭБУ и проводки, напрямую выявляя проблемы с термочувствительным элементом.

Оценка необходимости замены датчика температуры охлаждающей жидкости

После проведения диагностических процедур и получения данных о состоянии датчика температуры охлаждающей жидкости (ДТОЖ), необходимо проанализировать результаты для принятия решения о замене. Ключевыми критериями служат соответствие показаний сопротивления заводским спецификациям при разных температурных режимах, а также отсутствие физических повреждений корпуса или контактов. Если замеры демонстрируют отклонения более 10-15% от нормы при прогретом и холодном двигателе, это указывает на неисправность чувствительного элемента.

Одновременно учитываются косвенные признаки неполадок: некорректная работа вентилятора охлаждения, плавающие обороты холостого хода, повышенный расход топлива или трудности с запуском мотора. Важно исключить проблемы с проводкой (обрыв, окисление клемм) и утечки антифриза в районе установки датчика перед окончательным вердиктом.

Ключевые основания для замены

Несоответствие сопротивления: Значения вне диапазона 100-500 Ом (+90°C) и 5-7 кОм (-10°C)
Механические повреждения: Трещины корпуса, сколы, подтёки охлаждающей жидкости
Ошибки ЭБУ: Коды P0115-P0118 при отсутствии неисправностей цепи
Неустранимые симптомы: Сохранение проблем после чистки контактов и проверки проводки

Состояние	Решение
Сопротивление в норме, симптомы отсутствуют	Замена не требуется
Отклонения в замерах, но нет явных признаков поломки	Мониторинг + повторная диагностика через 200-300 км
Критичные отклонения параметров + ошибки ЭБУ	Немедленная замена

Подбор нового ДТОЖ по каталожному номеру

Для точного подбора нового датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 используйте оригинальный каталожный номер. Его можно найти на корпусе старого датчика, в технической документации автомобиля или электронных каталогах официальных поставщиков. Оригинальный номер гарантирует полное соответствие резьбы, электрических параметров и температурного диапазона штатной системе управления двигателем.

При поиске аналогов укажите каталожный номер в специализированных интернет-магазинах или сервисах подбора автозапчастей. Обязательно сверяйте физические характеристики нового датчика с оригиналом: длину резьбовой части, тип электрического разъема (двухконтактный для ВАЗ-2110) и рабочий диапазон температур. Отклонения в этих параметрах приведут к некорректным показаниям или ошибкам ЭБУ.

Ключевые каталожные номера ДТОЖ для ВАЗ-2110

Производитель	Номер	Примечание
Оригинал (АвтоВАЗ)	23.3828	Базовый артикул
Bosch	0 280 130 026	Прямой аналог
ERA	330082	Совместимый аналог
Finwhale	TX1820	Альтернативный вариант

Важные шаги при покупке:

Проверьте маркировку на упаковке и корпусе датчика – она должна совпадать с заявленным номером
Убедитесь в наличии уплотнительного кольца в комплекте
Измерьте сопротивление мультиметром при +20°C: исправный датчик покажет 2.5-3.0 кОм

Риски использования несоответствующих аналогов:

Неправильные показания температуры на приборной панели
Ошибки Р0115-Р0118 в памяти ЭБУ
Сбои в работе вентилятора охлаждения
Повышенный расход топлива из-за некорректного обогащения смеси

Проведение предварительной проверки нового датчика

Перед установкой нового датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 настоятельно рекомендуется выполнить его предварительную проверку. Это позволяет сразу выявить возможный заводской брак или несоответствие параметров, сэкономив время на повторном снятии в случае неисправности.

Основная цель предварительной проверки – убедиться в исправности электрической части нового датчика и соответствии его сопротивления заявленным характеристикам при разных температурах. Для этого потребуется мультиметр, способный измерять сопротивление (Омы), и термометр.

Этапы предварительной проверки

Выполните следующие действия для оценки состояния нового ДТОЖ:

Визуальный осмотр:
- Проверьте корпус датчика на наличие трещин, сколов или иных механических повреждений.
- Осмотрите резьбовую часть – она должна быть чистой, без замятин или сорванных витков.
- Убедитесь в целостности и чистоте электрического разъема и контактов.
Измерение сопротивления при комнатной температуре:
- Переведите мультиметр в режим измерения сопротивления (Ω) в диапазоне примерно 0-20 кОм.
- Подсоедините щупы мультиметра к контактам датчика (полярность не важна).
- Измерьте и запишите значение сопротивления.
- Сравните полученное значение с ориентировочным сопротивлением ДТОЖ ВАЗ при температуре ~20-25°C (обычно в пределах 2-3 кОм, но точнее – по спецификации или таблице).
Проверка термохарактеристики:
- Подготовьте две емкости: с холодной водой (0-10°C, можно добавить лед) и с горячей водой (~80-90°C, не кипяток!).
- Погрузите чувствительный наконечник датчика в холодную воду. Контакты и корпус разъема не должны намокать!
- Дождитесь стабилизации температуры воды (контролируйте термометром).
- Измерьте и запишите сопротивление датчика в холодной воде.
- Переместите датчик в горячую воду, снова дождитесь стабилизации температуры.
- Измерьте и запишите сопротивление датчика в горячей воде.
- Сравните полученные значения с ожидаемыми для данных температур. Основной принцип: сопротивление должно уменьшаться при росте температуры и увеличиваться при ее понижении.

Для удобства сравнения результатов измерения сопротивления используйте следующую таблицу с ориентировочными значениями для исправного ДТОЖ ВАЗ:

Температура охлаждающей жидкости (°C)	Сопротивление датчика (Ом, Ориентировочно)
+100	170 - 190
+90	210 - 240
+80	280 - 330
+70	380 - 450
+60	540 - 650
+50	750 - 900
+40	1000 - 1400
+30	1800 - 2100
+20	2800 - 3500
+10	4500 - 5500
0	7500 - 8500
-10	12500 - 15000
-20	21000 - 26000

Если измеренные сопротивления при соответствующих температурах существенно отличаются от табличных (особенно если изменение сопротивления не соответствует росту/падению температуры) или визуальный осмотр выявил дефекты, новый датчик является неисправным или бракованным и подлежит замене по гарантии. Если результаты проверки удовлетворительны, датчик можно устанавливать на автомобиль.

Правила установки датчика температуры охлаждающей жидкости с заменой уплотнителя

Перед монтажом нового датчика температуры охлаждающей жидкости (ДТОЖ) убедитесь в отсутствии механических повреждений резьбовой части корпуса и контактных штырей. Тщательно очистите резьбовое отверстие в корпусе термостата или головке блока цилиндров от остатков старого уплотнителя, накипи и загрязнений с помощью ветоши или щётки. Проверьте состояние резьбы в посадочном месте – сколы или задиры недопустимы.

Используйте исключительно новое уплотнительное кольцо из термостойкой резины, идущее в комплекте с датчиком. Категорически запрещена повторная установка старого уплотнителя или применение герметиков вместо штатного кольца – это неизбежно вызовет протечку антифриза при тепловом расширении.

Подготовка уплотнителя: Смажьте новое кольцо чистым тосолом/антифризом для предотвращения перекоса при затяжке.
Установка:
- Вручную вкрутите датчик в посадочное отверстие до соприкосновения уплотнителя с плоскостью
- Контролируйте перпендикулярность положения корпуса относительно посадочной площадки
Затяжка:
- Используйте торцевой ключ с воротком (размер головки 19 мм)
- Приложите усилие 15-20 Н·м (1.5-2 кгс·м)
- Избегайте перетяжки – керамический чувствительный элемент датчика хрупок

Параметр	Значение	Последствия нарушения
Момент затяжки	15-20 Н·м	Срыв резьбы / разрушение датчика
Смазка уплотнителя	Охлаждающая жидкость	Деформация кольца, протечка

После установки восстановите уровень охлаждающей жидкости, запустите двигатель и прогрейте до рабочей температуры. Проверьте соединение на отсутствие течей в режиме повышенных оборотов (2500-3000 об/мин). При обнаружении протечек немедленно заглушите мотор и выполните дотяжку с соблюдением момента.

Контроль момента затяжки резьбового соединения

Правильный момент затяжки критичен для герметичности системы охлаждения и предотвращения повреждений. Недостаточное усилие вызывает течь охлаждающей жидкости через резьбовое соединение, а чрезмерное – деформацию корпуса датчика или срыв резьбы в алюминиевой головке блока цилиндров.

Используйте откалиброванный динамометрический ключ с пределом измерения 5–25 Н·м. Перед затяжкой очистите резьбу в посадочном отверстии ГБЦ от загрязнений и остатков старой уплотнительной ленты. Убедитесь, что резьба датчика не имеет механических повреждений.

Компонент	Момент затяжки (Н·м)
Датчик температуры охлаждающей жидкости	15–20

Порядок выполнения:

Установите датчик в посадочное отверстие рукой до упора
Настройте динамометрический ключ на значение 18 Н·м (среднее в диапазоне)
Плавно затягивайте соединение до срабатывания трещотки ключа
Избегайте повторной затяжки после достижения установленного момента

Важно: При замене датчика всегда используйте новое уплотнительное кольцо, предварительно смазанное тонким слоем антифриза. Контроль момента исключает необходимость применения герметиков или фум-ленты на резьбе.

Восстановление электрической цепи после замены датчика

После установки нового датчика температуры охлаждающей жидкости (ДТОЖ) восстановите электрическое соединение. Проверьте состояние колодки проводов: контакты должны быть чистыми, без следов коррозии или механических повреждений. Убедитесь в отсутствии переломов или потертостей на изоляции проводов.

Аккуратно подключите разъем к новому датчику до характерного щелчка фиксатора. Убедитесь, что колодка плотно зафиксирована и не болтается. Проложите провода по штатной трассе, исключив контакт с движущимися элементами двигателя или острыми кромками.

Контрольные операции после подключения

Проверьте целостность цепи мультиметром:
- Замерьте сопротивление между контактами разъема и массой автомобиля
- Убедитесь в отсутствии короткого замыкания
Запустите двигатель и отследите поведение указателя температуры:
- При холодном запуске стрелка должна находиться в синей зоне
- Прогрейте двигатель до рабочей температуры (90°C)
Проверьте диагностическим сканером:
- Отсутствие ошибок Р0115-Р0118
- Плавное изменение показаний в реальном времени

Критические моменты: Не допускайте провисания проводов возле ремня ГРМ или вентилятора. При обнаружении обрывов или короткого замыкания замените участок проводки перед дальнейшей эксплуатацией.

Запуск двигателя и проверка на утечки охлаждающей жидкости

Убедитесь, что все соединения системы охлаждения собраны корректно, расширительный бачок заполнен ОЖ до уровня между метками MIN и MAX. Проверьте надежность затяжки хомутов на патрубках, особенно в зоне установки датчика температуры. Визуально осмотрите места возможных утечек: прокладку термостата, помпу, радиатор, соединения шлангов.

Запустите двигатель и дайте ему поработать на холостом ходу 5-7 минут. Наблюдайте за стрелкой указателя температуры на приборной панели – она должна плавно подниматься до рабочего диапазона (обычно 85-95°C). Параллельно контролируйте поведение вентилятора радиатора: при достижении пороговой температуры он должен автоматически включиться.

Контрольные параметры после запуска

Этап проверки	Нормальное состояние	Признаки неисправности
Прогрев двигателя	Плавный рост температуры без скачков	Стрелка "зависает", не поднимается выше 70°C
Работа вентилятора	Автоматическое включение при 92-98°C	Не включается или работает непрерывно
Герметичность системы	Отсутствие капель ОЖ под автомобилем	Пятна антифриза на асфальте, пар из-под капота

Проверка на утечки при рабочих оборотах: После выхода на рабочую температуру несколько раз кратковременно повысьте обороты двигателя до 2500-3000 об/мин. Внимательно осмотрите:

Патрубки возле датчика и термостата на предмет вздутий
Стык датчика с патрубком или корпусом термостата
Прокладку термостата и помпы на наличие мокрых подтеков
Радиатор и печку салона (влажность ковров под ногами)

Заглушите мотор, дождитесь остывания и повторно проверьте уровень ОЖ в бачке. Падение уровня более чем на 3-5 мм между метками требует поиска скрытых утечек. При обнаружении дефектов – устраните их до дальнейшей эксплуатации автомобиля.

Мониторинг показаний температуры на приборной панели

При включении зажигания стрелка указателя температуры должна кратковременно отклониться до минимального значения и вернуться в исходное положение – это свидетельствует об исправности системы индикации. После запуска двигателя в течение 3-5 минут стрелка постепенно перемещается от начальной отметки (50-60°C) к рабочему диапазону (80-95°C), в зависимости от температуры окружающей среды и режима прогрева.

Стабильное удержание стрелки в зоне 85-90°C при движении указывает на корректную работу системы охлаждения. Критичным считается достижение красной зоны (свыше 105°C), требующее немедленной остановки двигателя. Любые резкие скачки показаний или зависание стрелки на нуле/максимуме сигнализируют о неисправностях.

Анализ аномалий на приборной панели

Типичные отклонения и их возможные причины:

Показание	Вероятная неисправность
Стрелка постоянно на нуле	Обрыв цепи датчика, окисление контактов, выход из строя указателя
Резкие колебания при движении	Плохой контакт в разъёме датчика, низкий уровень ОЖ
Стрелка в красной зоне на холодном двигателе	Короткое замыкание в проводке, неисправность датчика
Показания ниже нормы после прогрева	Заклинивание термостата, некорректные данные с датчика

Важные нюансы диагностики:

Проверка вентилятора: при достижении 100-105°C должен автоматически включиться вентилятор радиатора
Влияние печки: при включении отопителя на полную мощность допустимо снижение показаний на 3-5°C
Сравнение с ЭБУ: при наличии OBD-сканера сверить данные с приборной панелью (погрешность не более 5°C)

Сброс ошибок ЭБУ после завершения ремонта

После замены или ремонта датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110, сохранённая в памяти ЭБУ ошибка (например, P0115 – обрыв/КЗ цепи ДТОЖ) продолжает влиять на работу двигателя. Без сброса система будет использовать аварийные параметры, что приведёт к повышенному расходу топлива, нестабильному холостому ходу и некорректным показаниям на панели приборов.

Сброс ошибок обязателен для активации новых показаний исправного датчика и перевода ЭБУ в штатный режим диагностики. Это гарантирует, что система начнёт фиксировать реальные данные, а не руководствоваться устаревшим аварийным кодом.

Методы сброса ошибок ЭБУ

Используйте один из проверенных способов:

Диагностический сканер:
- Подключите OBD-II адаптер к разъёму под рулевой колонкой
- Через ПО (например, OpenDiag, ELM327) выберите опцию "Стереть коды ошибок"
- Убедитесь в отсутствии сохранённых неисправностей после процедуры
Снятие клеммы аккумулятора:
- Отсоедините отрицательную клемму АКБ на 10-15 минут
- Нажмите на педаль тормоза для полного разряда остаточного напряжения
- После подключения клеммы выполните цикл "ключ зажигания ON-OFF 3 раза"
Самостоятельный сброс (если ошибка не критическая):
- Запустите двигатель и прогрейте до рабочей температуры
- Совершите пробную поездку на 15-20 км в разных режимах нагрузки
- После 3-5 успешных циклов запуска/остановки ЭБУ автоматически удалит ошибку

После сброса выполните контрольную проверку: считайте коды ошибок повторно, убедитесь в стабильных оборотах холостого хода (750-800 об/мин) и корректных показаниях температуры на приборной панели при прогреве. Если ошибка появляется вновь – проверьте цепь датчика и контакты разъёмов.

Финальная проверка работы системы охлаждения

После замены датчика температуры охлаждающей жидкости (ДТОЖ) или выполнения других ремонтных работ, обязательна комплексная проверка системы. Убедитесь, что двигатель остыл до комнатной температуры перед началом тестирования, и все соединения (разъем датчика, патрубки, хомуты) надежно зафиксированы.

Запустите двигатель и дайте ему поработать на холостом ходу. Внимательно наблюдайте за поведением указателя температуры на панели приборов или за показаниями бортового компьютера. Параллельно контролируйте состояние системы охлаждения визуально на предмет подтеканий антифриза.

Контрольные точки и действия

Выполните следующие шаги для окончательной верификации:

Прогрев до рабочей температуры: Дождитесь, пока стрелка указателя достигнет середины шкалы (примерно 90°C). Это должно происходить плавно, без скачков.
Проверка вентилятора радиатора:
- При достижении 92-98°C вентилятор должен автоматически включиться.
- После снижения температуры на 5-7°C вентилятор обязан отключиться.
Диагностика ЭБУ: Подключите сканер OBD-II и считайте параметр "Температура ОЖ". Сравните показания сканера с данными приборной панели – расхождение не должно превышать 2-3°C.
Тест на герметичность: После полного прогрева осмотрите подкапотное пространство и место установки ДТОЖ на предмет парообразования или течи антифриза.

Важно: При обнаружении несоответствий (вентилятор не срабатывает, показания термостата и сканера разнятся, есть течь) немедленно заглушите двигатель и проведите дополнительную диагностику. Используйте таблицу типовых неисправностей для уточнения причины:

Симптом	Возможная причина
Вентилятор не включается	Неисправность реле, предохранителя, проводки, самого вентилятора
Показания сканера и приборки разные	Проблемы с проводкой к ДТОЖ, неисправность панели приборов
Скачки температуры на указателе	Плохой контакт в разъеме ДТОЖ, низкий уровень ОЖ, воздушная пробка

Список источников

Проверка датчика температуры охлаждающей жидкости критически важна для стабильной работы двигателя ВАЗ-2110. Неисправности этого элемента приводят к некорректному смесеобразованию, повышенному расходу топлива и перегреву силового агрегата.

Следующие источники содержат детальные методики диагностики, электрические параметры и практические рекомендации. Они помогут провести самостоятельную проверку с использованием мультиметра и визуального контроля контактов.
