Проверка датчика температуры салона на ВАЗ 2110
Статья обновлена: 18.08.2025
Неисправный датчик температуры салона на ВАЗ 2110 приводит к некорректной работе отопителя и кондиционера. Система климат-контроля получает ошибочные данные, что вызывает дискомфорт при эксплуатации автомобиля.
Своевременная диагностика датчика предотвращает более серьезные поломки. Проверка выполняется мультиметром за несколько минут без снятия элемента с воздуховода. Для точной диагностики потребуется измерить сопротивление при разных температурных условиях.
В статье описаны три рабочих метода тестирования датчика температуры салона. Приведена пошаговая инструкция с требованиями к оборудованию и значениями сопротивлений для исправного датчика.
Расположение датчика температуры салона ВАЗ 2110
Датчик температуры воздуха в салоне на ВАЗ 2110 расположен в верхней части торпедо, непосредственно за зеркалом заднего вида. Он закреплен на кронштейне, примыкающем к лобовому стеклу, и скрыт за пластиковой декоративной накладкой прямоугольной формы.
Элемент интегрирован в общий блок с датчиком освещенности (фотореле) и при наличии климат-контроля может совмещаться с датчиком влажности. Доступ к устройству осуществляется через съемную решетку на лицевой панели корпуса, обращенной к салону.
Пошаговая идентификация датчика
- Сядьте на место водителя и направьте взгляд на основание зеркала заднего вида
- Найдите пластиковый корпус размером ~5×3 см, прикрепленный к лобовому стеклу
- Определите вентиляционную решетку с горизонтальными прорезями – за ней расположен измерительный элемент
Примечание: в базовых комплектациях без кондиционера датчик может отсутствовать – его функции выполняет ручное управление печкой. Для точной проверки снимите декоративную накладку, поддев ее плоской отверткой по периметру креплений.
Необходимые инструменты для диагностики датчика температуры салона
Для проверки работоспособности датчика температуры салона ВАЗ 2110 потребуется минимальный набор инструментов. Большинство из них доступны в стандартном гараже или приобретаются в автомагазинах по низкой стоимости.
Основное внимание уделяется устройствам для измерения электрических параметров и демонтажа элемента. Работы проводятся при выключенном зажигании с предварительным снятием минусовой клеммы аккумулятора.
Список необходимых приспособлений
- Мультиметр (тестер) – для замера сопротивления и напряжения
- Термометр (бытовой или инфракрасный) – для контроля реальной температуры воздуха
- Фен или термопистолет – для искусственного изменения температуры датчика
- Набор отверток (крестовых и плоских)
- Плоскогубцы с тонкими губками
- Фонарик – для освещения места установки датчика
Важно: перед проверкой очистите контакты датчика от окислов с помощью контактного спрея или ватной палочки со спиртом.
Признаки неисправности датчика климат-контроля ВАЗ 2110
Основным симптомом выхода из строя датчика температуры салона становится некорректная работа климатической установки. Вентилятор отопителя может запускаться на максимальную мощность даже в прохладном салоне либо полностью отключаться при высокой температуре воздуха. Система перестаёт автоматически поддерживать заданный комфортный режим.
Дополнительный признак – хаотичное изменение скорости вентилятора без участия водителя. Климат-контроль начинает работать нелогично: например, подаёт холодный воздух при активированном режиме обогрева или наоборот. На приборной панели могут появляться ошибки, связанные с системой кондиционирования (коды неисправностей требуют расшифровки диагностическим оборудованием).
Другие возможные проявления
- Отсутствие реакции системы на регулировку температуры (поворот ручки не меняет температуру подаваемого воздуха)
- Самопроизвольное отключение климат-контроля через несколько минут после запуска
- Заметная разница температур между зонами у ног и на уровне головы при исправных заслонках
- Постоянная работа кондиционера (если установлен) независимо от выставленных настроек
Снятие пластиковой накладки в салоне для доступа к датчику
Отключите минусовую клемму аккумулятора во избежание короткого замыкания. Подготовьте тонкую плоскую отвёртку с защитным покрытием на лезвии или специальный пластиковый съёмник для обшивки.
Определите точное расположение накладки: элемент находится в верхней части центральной консоли, между дефлекторами обдува лобового стекла. Накладка фиксируется четырьмя защёлками по углам.
Последовательность демонтажа
- Заведите отвёртку в щель между накладкой и торпедой в нижнем левом углу
- Плавно отожмите первую защёлку, придерживая панель рукой
- Повторите действие для нижнего правого крепления
- Переместитесь к верхним защёлкам: левой, затем правой
Важно: Прикладывайте усилие строго перпендикулярно плоскости панели. Избегайте перекоса инструмента – это приводит к поломке фиксаторов.
| Типичные ошибки | Последствия |
| Резкий подрыв накладки | Обрыв пластиковых фиксаторов |
| Использование металлического инструмента без изоляции | Царапины на торпеде |
После отщёлкивания креплений потяните накладку на себя. Отсоедините разъём датчика температуры, нажав на фиксатор-замок. Уберите панель в безопасное место – монтаж производится в обратной последовательности.
Безопасное извлечение датчика температуры салона ВАЗ 2110
Перед извлечением датчика температуры салона обязательно отсоедините минусовую клемму аккумулятора. Это исключит риск короткого замыкания при случайном повреждении проводки и сбросит ошибки ЭБУ.
Подготовьте рабочее место: обеспечьте хорошее освещение зоны за зеркалом заднего вида, где расположен датчик. Потребуется крестовая отвертка и пластиковый монтажный инструмент для поддевания (подойдет медиатор или старая банковская карта).
Пошаговая процедура извлечения
- Снимите плафон подсветки салона:
- Открутите два винта крестовой отверткой
- Аккуратно потяните плафон вниз, отсоединив разъем проводов
- Найдите датчик температуры:
- Расположен в центральной части козырька зеркала
- Имеет прямоугольный корпус с вентиляционными прорезями
- Освободите фиксаторы:
- Заведите пластиковый инструмент между корпусом датчика и козырьком
- Поочередно отожмите две боковые защелки равномерным усилием
- Извлеките корпус датчика:
- Потяните датчик вниз без перекоса
- При сопротивлении проверьте, не остались ли неотжатые фиксаторы
Критичные моменты: Не используйте металлические инструменты для поддевания – высок риск повреждения пластиковых креплений и декоративных панелей. Если датчик "прикипел", обработайте стык проникающей смазкой WD-40 и повторите попытку через 5-7 минут.

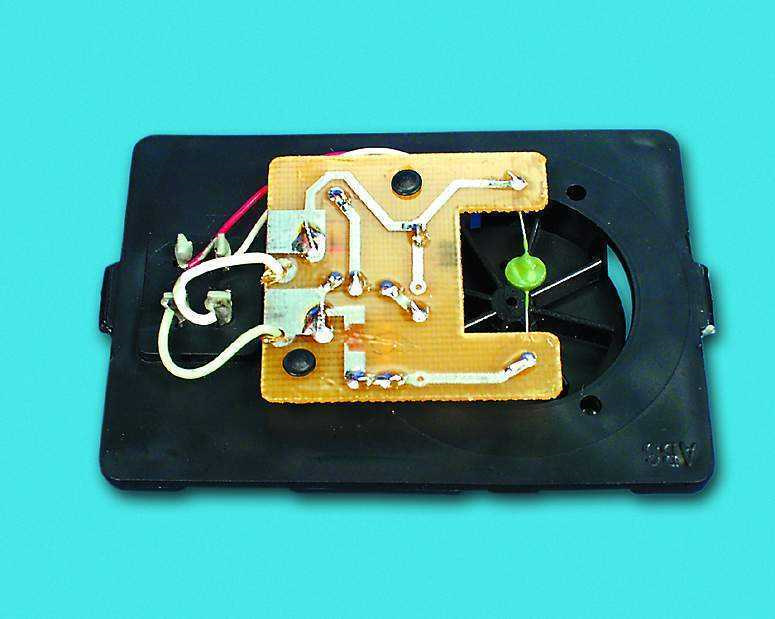

Визуальный осмотр датчика температуры салона
Начните с отключения минусовой клеммы аккумулятора для исключения короткого замыкания. Снимите пластиковую накладку вокруг датчика, расположенного на потолке салона рядом с плафоном освещения, аккуратно поддев ее плоской отверткой.
Извлеките датчик из посадочного гнезда, отжав фиксаторы корпуса. Осмотрите состояние контактной группы и проводов на участке 10-15 см от разъема – они часто перетираются о металлические элементы кузова.
Ключевые элементы для проверки
- Корпус датчика: ищите трещины, сколы или деформации. Повреждения нарушают герметичность, вызывая попадание пыли и влаги.
- Контактные штырьки: проверьте на отсутствие окисления (белый/зеленый налет), загрязнений или искривления.
- Электрический разъем: убедитесь в отсутствии расплавленных участков, расшатанных контактов или следов перегрева.
- Входные отверстия: убедитесь, что вентиляционные прорези не забиты пылью, грязью или посторонними предметами.
При обнаружении механических повреждений корпуса, нарушении целостности проводки или сильном окислении контактов – датчик подлежит замене. Незначительные загрязнения аккуратно удалите мягкой кисточкой или сжатым воздухом.
Проверка чистоты приемного отверстия сенсора температуры салона ВАЗ 2110
Приемное отверстие датчика расположено в пластиковом корпусе, скрытом за декоративной панелью торпедо со стороны водителя. Оно отвечает за забор воздуха из салона для корректного измерения температуры.
Загрязнение отверстия пылью, ворсом или посторонними предметами приводит к замедлению реакции климат-контроля/печки на изменение температуры и некорректным показаниям. Регулярная очистка обязательна для точной работы системы.
Порядок очистки отверстия датчика
Для доступа к сенсору выполните следующие действия:
- Снимите боковую декоративную накладку торпедо (слева от рулевой колонки), поддев её плоской отверткой.
- Открутите саморез крепления пластикового кожуха датчика.
- Аккуратно извлеките корпус датчика из посадочного места.
Методы очистки:
- Продуйте отверстие сжатым воздухом (баллончиком или компрессором) под низким давлением.
- Используйте мягкую кисточку с синтетическим ворсом для удаления пыли.
- При сильных загрязнениях протрите зону вокруг отверстия ватной палочкой, слегка смоченной в изопропиловом спирте (избегайте попадания жидкости внутрь датчика!).
После очистки установите датчик в обратном порядке, убедившись в плотном прилегании корпуса и отсутствии зазоров, влияющих на забор воздуха.

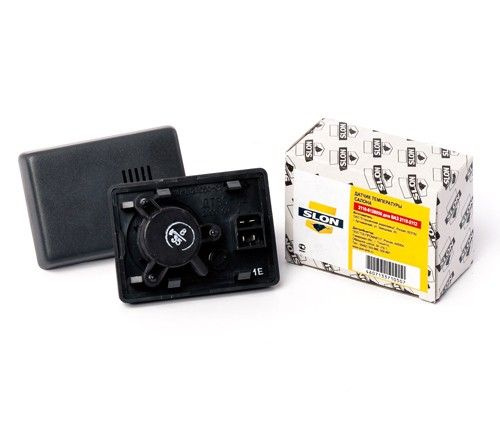

Маркировка и типовая модель датчика для ВАЗ 2110
На автомобилях ВАЗ 2110 применяется термисторный датчик температуры воздуха в салоне с отрицательным температурным коэффициентом (NTC). Его сопротивление уменьшается при повышении температуры окружающей среды. Стандартное рабочее сопротивление при +25°C составляет 1.8–2.2 кОм.
Корпус устройства выполнен из пластика белого или серого цвета с характерными вентиляционными прорезями для доступа воздуха. Основные элементы конструкции включают чувствительный термисторный элемент, контактную колодку и крепежные ушки для фиксации.
Идентификация и совместимость
Типовая маркировка на корпусе или упаковке оригинального датчика:
- Оригинальный артикул ВАЗ: 2110-8128020
- Аналоги: Lada 211001-8128020, TA-010, FAR 21.3852
- Электрические параметры: Рабочий диапазон -40°C...+65°C, напряжение питания 5В
| Параметр | Значение |
|---|---|
| Сопротивление при 0°C | ≈5.3 кОм |
| Сопротивление при +40°C | ≈0.6 кОм |
| Количество контактов | 2 вывода |
Установлен за дефлекторами панели приборов над педалью газа. Совместим с моделями: ВАЗ 2111, 2112, 2170 Priora (до рестайлинга). Отличается от датчика температуры наружного воздуха (артикул 2115-3828210) конструкцией крепления и параметрами сопротивления.
Схема подключения контактов датчика температуры салона
На ВАЗ 2110 датчик температуры салона соединён с блоком управления климат-контроля (или отопителя) тремя проводами. Электрическая схема предполагает подключение к разъёму Х2 (контакты 1, 2 и 3) блока управления, где каждый провод выполняет конкретную функцию. Разъём датчика всегда ориентирован ключом вверх для правильной фиксации контактов.
Цветовая маркировка проводов в штатной проводке ВАЗ 2110 может варьироваться в зависимости от года выпуска, но типовая схема распределения функций следующая:
Распиновка контактов датчика
- Контакт 1 (красный/белый провод): Питание +5В от блока управления
- Контакт 2 (чёрный провод): Заземление (масса)
- Контакт 3 (синий/жёлтый провод): Сигнальный выход на блок управления
| Номер контакта | Цвет провода | Назначение |
|---|---|---|
| 1 | Красный с белой полосой | Опорное напряжение +5В |
| 2 | Чёрный | Заземление (кузов авто) |
| 3 | Синий с жёлтой полосой | Аналоговый сигнал (меняется с температурой) |
При проверке целостности цепи отсоедините разъём датчика и разъём блока управления. «Прозвоните» мультиметром каждый провод от контактов датчика до соответствующих клемм блока, исключая обрывы и замыкания на массу. Сопротивление между контактом 2 датчика и кузовом должно быть близко к 0 Ом.
Важно! Напряжение на контакте 1 при включённом зажигании должно составлять 5±0.2В. Сигнал на контакте 3 изменяется в диапазоне 0.2–4.8В пропорционально температуре: рост температуры снижает сопротивление датчика и уменьшает напряжение на выходе.
Отсоединение электрического разъема сенсора
Перед любыми действиями с разъемом убедитесь, что зажигание автомобиля полностью выключено. Это исключит риск короткого замыкания или повреждения электронных компонентов бортовой сети.
Визуально осмотрите корпус разъема и подходящие к нему провода на предмет очевидных повреждений: трещин, оплавлений, следов окисления или перетирания изоляции. Обратите особое внимание на состояние контактных штырей внутри колодки.
Процедура отсоединения
Найдите фиксатор: На корпусе разъема датчика температуры салона ВАЗ 2110 расположен пластиковый фиксирующий язычок. Он предотвращает самопроизвольное рассоединение контактов при вибрациях.
Расфиксация: Аккуратно нажмите пальцем на этот язычок до характерного щелчка или ощущения его полного выхода из зацепления. Не применяйте чрезмерное усилие, чтобы не сломать хрупкую пластиковую защелку.
Извлечение разъема: Удерживая язычок в нажатом положении, потяните корпус разъема строго вдоль оси штырей датчика. Не дергайте за провода! Используйте сам пластиковый корпус колодки для отсоединения.
Проверка контактов: После снятия внимательно осмотрите металлические клеммы внутри разъема и на датчике. Ищите признаки:
- Окисления (белый или зеленоватый налет)
- Загрязнения (пыль, следы влаги)
- Деформации (погнутые штыри или разжатые клеммы)
- Потемнения или оплавления
Меры предосторожности: Если разъем не поддается, повторно проверьте положение фиксатора. Никогда не применяйте острые предметы или грубую силу – это гарантированно повредит элементы крепления или проводники.
Проверка питания на контактах разъема мультиметром
Отсоедините разъем от датчика температуры салона для доступа к контактам. Включите зажигание автомобиля без запуска двигателя, чтобы активировать электрическую цепь.
Переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В. Подготовьте щупы прибора для контакта с клеммами разъема.
Порядок измерения напряжения
Выполните следующие действия:
- Определите распиновку: Найдите схему контактов в технической документации. Обычно:
- Контакт 1: "+12 В" (сигнальный)
- Контакт 2: "Масса" (GND)
- Проверьте питание:
- Красный щуп подключите к сигнальному контакту (1)
- Черный щуп – к массе (2)
- Зафиксируйте показания: исправная цепь покажет 4.8–5.2 В
- Контроль массы:
- Переведите черный щуп на кузов авто
- Сравните значения: расхождение более 0.2 В указывает на плохое заземление
| Параметр | Исправное состояние | Неисправность |
|---|---|---|
| Напряжение питания | 4.8–5.2 В | 0 В / <12 В |
| Сопротивление массы | < 0.5 Ом | > 2 Ом |
Важно: Отклонение напряжения от нормы требует проверки цепи от блока управления до разъема. Отсутствие питания свидетельствует об обрыве проводов, окислении контактов или неисправности ЭБУ.
Измерение сопротивления датчика при комнатной температуре
Для проверки работоспособности термистора демонтируйте датчик из пластикового корпуса климатической установки. Отсоедините электрический разъем и извлеките элемент из посадочного гнезда, предварительно сняв крепежные винты панели.
Подготовьте мультиметр: переключите в режим измерения сопротивления (Ω) с диапазоном 0-20 кОм. Очистите контакты датчика от пыли и окислов перед проверкой.
Порядок действий
- Установите датчик в помещении с температурой 20-25°C
- Подключите щупы мультиметра к металлическим контактам термистора
- Зафиксируйте показания прибора и сравните с эталонными значениями:
- Норма: 3.3-3.7 кОм при +20°C
- Допустимое отклонение: ±0.2 кОм
Используйте температурную таблицу для интерпретации результатов:
| Температура (°C) | Сопротивление (кОм) |
|---|---|
| 10 | 5.2-5.6 |
| 20 | 3.3-3.7 |
| 30 | 2.1-2.3 |
| 40 | 1.4-1.6 |
При несоответствии значений или обрыве цепи (OL на дисплее) датчик подлежит замене. Короткое замыкание (0 Ом) также указывает на неисправность термистора.
Проверка сопротивления датчика температуры салона после охлаждения
После извлечения датчика поместите его в холодильник на 20-30 минут для стабилизации температуры. Убедитесь, что корпус устройства достиг +10...+15°C перед измерениями.
Подключите щупы мультиметра в режиме омметра к контактам датчика. Соблюдайте полярность: термисторы не чувствительны к ней, но правильное подключение гарантирует точность замеров.
Порядок проверки
- Установите мультиметр на диапазон 0-10 кОм
- Зафиксируйте показания сопротивления при температуре +10...+15°C
- Сравните результаты с эталонными значениями:
Температура (°C) Нормальное сопротивление (Ом) +10 5670-6990 +15 4500-5500
При несоответствии показаний норме датчик неисправен. Отклонение более 15% от табличных значений указывает на необходимость замены термистора. Для точной диагностики повторите замеры при комнатной температуре (+25°C), где сопротивление должно составлять 2300-2700 Ом.
Проверка датчика температуры салона феном
Отсоедините разъём датчика температуры салона, снимите его с посадочного места. Включите зажигание автомобиля, подключите мультиметр в режиме омметра к контактам сенсора. Убедитесь в отсутствии легковоспламеняющихся предметов рядом.
Направьте струю горячего воздуха из строительного фена на чувствительный элемент датчика с расстояния 15-20 см. Контролируйте изменение сопротивления на мультиметре в реальном времени, избегая прямого контакта фена с пластиковым корпусом во избежание деформации.
Критерии оценки результатов
Исправный датчик должен демонстрировать:
- Плавное снижение сопротивления при нагреве (типичные значения: от 5-7 кОм при +20°C до 300-600 Ом при +60°C)
- Отсутствие резких скачков или обрыва показаний
- Восстановление исходных параметров после остывания (±10% от начального значения)
При несоответствии указанным характеристикам или механических повреждениях корпуса сенсор подлежит замене. Для точной диагностики сверяйтесь с эталонными значениями сопротивления для конкретной модели датчика в технической документации.
Характеристики сопротивления при разных температурах
Проверка сопротивления датчика температуры салона ВАЗ 2110 – ключевой этап диагностики. Для корректной оценки необходимо знать эталонные значения сопротивления при различных температурных условиях.
Датчик относится к терморезисторам NTC-типа, где сопротивление уменьшается при росте температуры. Сравнение фактических показаний мультиметра с нормативами позволяет выявить неисправность элемента.
| Температура (°C) | Сопротивление (кОм) |
|---|---|
| -20 | 25-30 |
| 0 | 14-17 |
| +20 | 7-8.5 |
| +40 | 3-4 |
| +60 | 1.5-2 |
Особенности замеров
- Проверка осуществляется мультиметром на контактах датчика после отсоединения разъёма
- Температура замеров должна соответствовать фактической в зоне установки датчика
- Допустимое отклонение – не более 10-15% от указанных значений
- Плавное изменение показаний при прогреве свидетельствует об исправности
Проверка целостности проводов при подозрении на обрыв
Отсоедините разъем датчика температуры салона и соответствующий разъем на блоке управления отоплением/кондиционированием. Визуально оцените состояние контактов на обоих разъемах – отсутствие окислов, механических повреждений или следов перегрева критично для корректных измерений.
Подготовьте мультиметр в режиме прозвонки или измерения сопротивления (Ω). Последовательно проверьте каждый проводник в жгуте между разъемом датчика и блоком управления, соблюдая цветовую маркировку проводов согласно схеме электрооборудования автомобиля. Отсутствие звукового сигнала прозвонки или сопротивление свыше 1-2 Ом указывает на обрыв.
Алгоритм действий при обнаружении обрыва
Локализация поврежденного участка: методом последовательного приближения проверяйте сопротивление на сегментах провода, сгибая жгут в зонах перетирания (возле подвижных элементов, острых кромок кузова).
Рекомендуемые точки контроля:
- Участок между разъемом датчика и первым фиксатором жгута
- Зона прохода проводов через технологические отверстия в кузове
- Область возле концевых разъемов (5-7 см от колодки)
Восстановление цепи:
- Зачистите изоляцию на концах целого провода в месте обрыва
- Соедините отрезки методом пайки с последующей термоусадкой
- Альтернатива – обжимные гильзы с изолирующим колпачком
- Зафиксируйте восстановленный участок от вибраций
Диагностика возможного короткого замыкания в цепи
Проверьте целостность изоляции проводов, идущих от датчика температуры салона к блоку управления климат-контролем. Особое внимание уделите участкам возле металлических кромок панели, фиксаторов жгута и мест ввода в салон – там чаще всего происходит перетирание.
Отключите разъём датчика температуры и разъём блока управления. С помощью мультиметра в режиме прозвонки (или измерения сопротивления) проверьте между собой все контакты в колодке жгута проводов, подключённой к блоку управления. Наличие звукового сигнала мультиметра (или сопротивления, близкого к 0 Ом) между любыми двумя контактами (кроме контактов массы и питания) указывает на КЗ в жгуте.
Пошаговая проверка цепи на КЗ
- Отсоедините аккумулятор и снимите датчик температуры салона.
- Вытащите блок управления климат-контролем для доступа к его разъёму.
- Переключите мультиметр в режим проверки диодов/прозвонки.
- Прозвоните между следующими точками в колодке жгута блока управления:
- Контакт питания (+12В) и масса (GND)
- Контакт сигнального провода и масса (GND)
- Контакт сигнального провода и питание (+12В)
| Проверяемые контакты | Норма | Короткое замыкание |
|---|---|---|
| Сигнал ↔ Масса | Обрыв (∞) | ~0 Ом |
| Сигнал ↔ Питание | Обрыв (∞) | ~0 Ом |
| Питание ↔ Масса | Обрыв (∞) | ~0 Ом |
При обнаружении КЗ визуально осмотрите жгут по всей длине, особо тщательно – в местах перегибов. Повреждённый участок требует замены проводов или установки изоляционной термотрубки.
Проверка состояния контактных групп разъема
Внимательно осмотрите разъем датчика температуры салона и ответную часть проводки. Ищите видимые повреждения: окисление контактов (белый или зеленоватый налет), следы коррозии, деформацию металлических клемм или трещины в пластиковом корпусе разъема. Любое нарушение целостности соединения напрямую влияет на передачу сигнала к блоку управления отопителем.
Проверьте надежность фиксации разъема – он должен быть плотно защелкнут, без люфтов. Убедитесь, что фиксирующие усики (если они есть) не сломаны и удерживают колодку. Ослабленное соединение приводит к прерывистому контакту и некорректным показаниям температуры или полному отказу датчика.
Порядок диагностики контактов
- Отсоедините разъем от датчика температуры салона.
- Очистите контакты с обеих сторон (и в разъеме датчика, и в колодке жгута проводов):
- Используйте ватную палочку, смоченную в спирте или очистителе контактов.
- Аккуратно протрите металлические поверхности для удаления грязи и окислов.
- Мелкой наждачной бумагой («нулевкой») удалите стойкие окисления (действуйте осторожно, чтобы не стереть контактный слой).
- Проверьте упругость клемм в колодке жгута проводов:
- Аккуратно подденьте каждую клемму тонкой отверткой или зубочисткой.
- Клеммы должны плотно пружинить и надежно обжимать контактные штырьки датчика при соединении.
- Оцените состояние изоляции проводов возле разъема на предмет потертостей, оплавлений или обрывов.
| Проблема | Последствие | Решение |
|---|---|---|
| Окисление контактов | Прерывистый сигнал, завышенные/заниженные показания | Очистка спиртом/очистителем, замена разъема при сильной коррозии |
| Разболтанные клеммы | Пропадание контакта при вибрации, отказ датчика | Аккуратное поджатие клемм пассатижами или замена колодки |
| Трещина в корпусе разъема | Попадание влаги, нарушение фиксации | Замена разъема |
| Обрыв провода у основания | Полное отсутствие сигнала от датчика | Восстановление проводки (пайка + изоляция) |
Моделирование сигнализации резистором вместо датчика
Для диагностики цепи управления отопителем ВАЗ 2110 можно временно заменить датчик температуры салона резистором. Этот метод позволяет проверить реакцию блока климат-контроля на изменение сопротивления, имитируя сигналы реального сенсора. Перед началом работ отсоедините минусовую клемму аккумулятора.
Основной принцип основан на том, что датчик температуры представляет собой термистор с отрицательным температурным коэффициентом (NTC). При нагреве его сопротивление уменьшается. Подбором резистора с фиксированным номиналом можно сымитировать конкретную температуру, которую воспримет управляющий модуль.
Порядок действий
Выполните следующие шаги для моделирования сигнала:
- Отсоедините разъём штатного датчика, расположенного за дефлекторами обдува торпедо.
- Замерьте текущее сопротивление датчика мультиметром при комнатной температуре (ориентир: 20°C ≈ 3.5-4.5 кОм).
- Подберите резистор, соответствующий нужному "температурному" сигналу:
- Имитация +10°C: ≈ 5.8-6.2 кОм
- Имитация +20°C: ≈ 3.5-4.0 кОм
- Имитация +30°C: ≈ 2.0-2.5 кОм
- Подключите резистор между контактами разъёма датчика (используйте провода с крокодилами).
- Включите зажигание и проверьте реакцию системы:
- При установке резистора 6 кОм блок должен "видеть" холодный салон и включать максимальный обогрев.
- При установке 2 кОм – воспринимать условия как жаркие, отключая печку.
Критические замечания
Внимание! Данный метод применим только для диагностики! Длительная эксплуатация с резистором вместо датчика запрещена:
| Риск | Последствие |
|---|---|
| Перегрев резистора | Расплавление изоляции, короткое замыкание |
| Некорректная работа климат-контроля | Постоянная подача горячего/холодного воздуха |
| Ошибка блока управления | Активация аварийного режима (код неисправности) |
После теста восстановите штатное подключение датчика. Если система реагирует на резистор, но игнорирует реальный сенсор – замените датчик температуры.
Анализ работы климат-контроля при замене сенсора резистором
Замена штатного датчика температуры салона на резистор принципиально меняет алгоритм работы климат-контроля. Блок управления (БУ) лишается реальных данных о температуре воздуха в салоне, получая вместо них фиксированное сопротивление. Это вынуждает систему перейти в аварийный режим или функционировать по заложенным заводским "дефолтным" параметрам, игнорируя текущие условия.
Без обратной связи от датчика климат-контроль теряет способность автоматически поддерживать заданную водителем температуру. Система будет работать по упрощенной схеме: включение вентилятора на заранее запрограммированную скорость (часто среднюю или минимальную), подача воздуха через определенные дефлекторы (обычно центральные и ножные) и активация компрессора кондиционера или печки только по ручной команде пользователя. Функции автоматической регулировки интенсивности обдува и распределения потоков по зонам отключаются.
Ключевые особенности работы после замены
- Фиксированный режим обогрева/охлаждения: БУ климата не может определить, нагрелся салон до нужной температуры или остыл, поэтому печка или кондиционер будут работать непрерывно до ручного отключения, независимо от фактического микроклимата.
- Потеря автоматизации: Отсутствует адаптация скорости вентилятора под изменение условий (прогрев двигателя, солнечная активность, количество пассажиров).
- Ручное управление обязательным: Для комфорта водителю придется постоянно регулировать температуру воздушного потока (ручкой TEMP), скорость вентилятора и направление подачи воздуха вручную.
| Параметр | Со штатным датчиком | С резистором |
|---|---|---|
| Поддержание заданной температуры | Автоматическая | Невозможна |
| Регулировка скорости вентилятора | Адаптивная (БУ) | Только ручная |
| Активация компрессора/печки | По сигналу датчика | По ручной команде |
Важно: Установка резистора – временное решение для диагностики или аварийной эксплуатации. Длительное использование нарушает логику работы климат-контроля, повышает риск перегрева/переохлаждения салона и увеличивает нагрузку на систему из-за постоянной работы узлов в максимальных режимах. Для корректного восстановления автоматики необходим монтаж исправного датчика температуры.
Тестирование работы вентилятора при искусственно заданных условиях
Отключите разъем датчика температуры салона и подготовьте переменный резистор номиналом 10–15 кОм для имитации сигнала. Подключите резистор к проводам разъема вместо датчика, предварительно выставив максимальное сопротивление.
Включите зажигание автомобиля без запуска двигателя. Установите регулятор скорости вентилятора на панели в максимальное положение. Начните плавно уменьшать сопротивление резистора, имитируя рост температуры воздуха в салоне.
Контроль реакции системы
| Сопротивление (кОм) | Имитация температуры | Ожидаемая реакция вентилятора |
|---|---|---|
| 8–10 | ~15°C | Отсутствует или минимальные обороты |
| 4–6 | ~25°C | Плавное увеличение скорости |
| 1–3 | ~35°C | Стабильная работа на средних оборотах |
| 0.5–0.8 | ~45°C+ | Максимальная скорость вращения |
Ключевые признаки неисправности:
- Вентилятор не запускается даже при сопротивлении ниже 1 кОм
- Отсутствует плавное изменение скорости при регулировке резистора
- Некорректная реакция на экстремальные значения (обрыв цепи или КЗ)
При отклонениях проверьте целостность проводки к блоку управления отопителем и подачу питания на мотор вентилятора. Тест исключает влияние реальной температуры воздуха, фокусируясь только на электронной составляющей системы.
Диагностика датчика температуры салона ВАЗ 2110 через бортовой компьютер
Современные версии бортового компьютера (БК) на ВАЗ 2110 (например, модели Gamma/State) оснащены функцией самодиагностики, позволяющей проверить корректность работы датчика температуры салона без дополнительного оборудования. Для доступа к параметрам необходимо активировать скрытое сервисное меню устройства.
Процедура входа в режим диагностики может отличаться в зависимости от модели БК, но чаще всего требует одновременного нажатия комбинации кнопок (например, "Clock" + "Setup") при включенном зажигании. После этого на дисплее отобразятся коды системных параметров, среди которых нужно найти показатель, соответствующий датчику салона.
Порядок проверки значений
После успешного входа в сервисный режим:
- Найдите параметр, обозначенный как "tC", "t SAL" или "TEMP INT" в списке кодов (точное название зависит от прошивки БК).
- Обратите внимание на текущее значение температуры:
- Показатель должен соответствовать реальной температуре в салоне с погрешностью ±2°C.
- Плавно нагревайте чувствительный элемент датчика пальцами или феном – значение обязано последовательно увеличиваться.
- Резкое охлаждение (например, льдом) должно вызывать стабильное снижение показаний.
- Критические признаки неисправности:
Значение на дисплее Вероятная проблема "- - -" или "--" Обрыв цепи / отсутствие контакта "-40°C" / "+80°C" Короткое замыкание / выход из строя датчика Статичное значение без изменений Поломка термоэлемента
Фиксация любого из аномальных значений требует дополнительной проверки проводки и контактов разъёма датчика. Если при визуальном осмотре цепь цела, а показания БК остаются некорректными – датчик подлежит замене. Данные самодиагностики являются первичным индикатором, но для точного подтверждения неисправности рекомендуется проверить сопротивление датчика мультиметром при разных температурах.
Интерпретация кодов ошибок температуры салона ВАЗ 2110
При диагностике системы климат-контроля ВАЗ 2110 коды ошибок, связанные с датчиком температуры салона, указывают на конкретные неисправности электроцепи или самого сенсора. Эти коды считываются через диагностический разъем OBD-II сканером или методом моргания лампы CHECK.
Основные ошибки расшифровываются следующим образом:
Типовые коды неисправностей
| Код ошибки | Значение | Возможная причина |
|---|---|---|
| P0112 | Низкий уровень сигнала | Короткое замыкание на массу, обрыв питания датчика |
| P0113 | Высокий уровень сигнала | Обрыв сигнального провода, КЗ на +12В |
| P0110 | Нестабильный сигнал | Плохой контакт в разъеме, выход датчика из строя |
Важно: Указанные коды актуальны для двигателей с инжекторной системой управления. Для точной идентификации используйте диагностическое оборудование, поддерживающее протоколы ВАЗ.
Последовательность действий при выявлении ошибки:
- Сбросить ошибку через сканер и проверить ее повторное появление после запуска двигателя
- Визуально осмотреть разъем датчика и проводку на предмет:
- Окисления контактов
- Механических повреждений изоляции
- Нарушения фиксации колодки
- Проверить сопротивление датчика мультиметром при разных температурах салона (номинал: 5-7 кОм при +20°C)
Очистка контактов датчика и разъема
Отсоедините разъем питания от датчика температуры салона ВАЗ 2110. Осмотрите металлические контакты на обоих элементах: штырьки датчика и клеммы в колодке. Ищите следы окисления (белый или зеленый налет), загрязнения маслом, пылью или влагой, которые нарушают электрический контакт.
Очистите контакты датчика и разъема с помощью специального средства для чистки электроконтактов (например, аэрозоля типа Liqui Moly Kontakt Reiniger). Распылите средство на контактные поверхности и аккуратно удалите загрязнения тонкой щеткой с мягкой щетиной или ватной палочкой. Избегайте абразивных материалов и чрезмерного механического воздействия.
Порядок действий:
- Обесточьте автомобиль (снимите клемму "минус" с АКБ)
- Аккуратно нажмите на фиксатор разъема и отсоедините колодку
- Визуально оцените состояние контактов
- Нанесите очиститель на контакты с двух сторон
- Осторожно протрите контакты щеткой/палочкой
- Дождитесь полного высыхания состава
- Плотно зафиксируйте разъем на датчике
Важные нюансы:
- Не используйте WD-40, бензин или растворители – они оставляют токонепроводящую пленку
- Проверьте целостность фиксатора разъема после очистки
- Убедитесь в отсутствии люфта при соединении контактов
Установка нового датчика температуры салона
После подтверждения неисправности старого датчика и приобретения нового аналогичного модуля, приступайте к монтажу. Убедитесь, что зажигание автомобиля выключено, а клеммы аккумулятора отсоединены для предотвращения короткого замыкания.
Демонтируйте декоративную накладку центральной консоли, скрывающую блок климат-контроля. Для этого аккуратно подденьте пластиковые клипсы отверткой с защищенным жалом, избегая повреждения панели. Снимите защитный кожух блока управления печкой, открутив крепежные винты крестовой отверткой.
Последовательность монтажа
- Отсоедините разъем питания от старого датчика, нажав на фиксатор корпуса.
- Извлеките корпус датчика из посадочного гнезда в вентиляционном канале, осторожно потянув его на себя.
- Сравните новый датчик со снятым – конструкция и расположение контактов должны полностью совпадать.
- Установите новый сенсор в штатное положение до характерного щелчка фиксаторов.
- Наденьте электропроводку на разъем, проверив плотность соединения.
Соберите элементы в обратной последовательности: закрепите кожух блока печки, установите накладку консоли, зафиксировав клипсы. Подключите аккумулятор и выполните тестовый запуск системы климат-контроля. Убедитесь в корректности отображения температуры на дисплее и адекватной реакции системы на изменение настроек.
Критические ошибки при установке:
| Перепутывание полярности разъема | Деформация контактов датчика |
| Неполная фиксация корпуса | Повреждение вентиляционного воздуховода |
При некорректной работе после замены проверьте целостность проводки к блоку управления и калибровку сенсора через диагностический сканер. Механическое повреждение термоэлемента при монтаже требует повторной замены модуля.
Правильная ориентация датчика температуры салона при монтаже
Корректная установка требует строгого соблюдения пространственного положения датчика. Чувствительный элемент должен быть направлен непосредственно в салонное пространство, а не в сторону металлических элементов кузова, пластиковой обшивки или электропроводки. Неправильная ориентация приведет к контакту с поверхностями, имеющими иной тепловой режим.
Корпус датчика монтируется так, чтобы воздух свободно обтекал его со всех сторон. Запрещено закрывать устройство декоративными накладками, уплотнителями или посторонними предметами. Зазор между корпусом и панелью должен обеспечивать естественную циркуляцию воздуха без создания "тепловых карманов".
Критерии правильной установки
- Монтажное отверстие на приборной панели очищено от загрязнений и остатков старого крепежа
- Фиксатор-защелка на корпусе датчика полностью защелкнута в пазах панели
- Электрический разъем подключен до фиксации корпуса (исключает перегиб проводов)
- Отсутствие визуальных перекосов: корпус расположен параллельно плоскости панели
После установки проверьте реакцию системы: включите зажигание и переведите климат-контроль в режим автоматического поддержания температуры. Корректно установленный датчик покажет изменения показаний при дыхании на чувствительный элемент или направлении воздушного потока из рук.
Обеспечение плотного прилегания корпуса к пластмассовому кожуху
Проверьте состояние уплотнительного кольца на корпусе датчика температуры салона ВАЗ 2110. Уплотнитель должен быть эластичным, без трещин, разрывов или признаков усыхания. Наличие даже мелких дефектов нарушит герметичность соединения с кожухом воздуховода.
Убедитесь в отсутствии загрязнений на посадочной поверхности кожуха и корпусе датчика. Скопление пыли, грязи или масляных отложений создаст зазор. Тщательно очистите обе контактирующие поверхности сухой ветошью или мягкой щеткой. Не используйте агрессивные растворители, способные повредить пластик.
Последовательность действий для обеспечения герметичности
- Визуально осмотрите уплотнитель и посадочное место на кожухе.
- Очистите поверхности от любых загрязнений.
- Правильно сориентируйте датчик относительно паза в кожухе.
- Аккуратно надавите на корпус до характерного щелчка фиксатора.
- Проверьте равномерность прилегания по всему периметру.
Ключевые признаки неплотного прилегания:
- Датчик шатается или проворачивается в гнезде.
- Видимые зазоры между фланцем корпуса и поверхностью кожуха.
- Слышимый свист воздуха при работе печки или кондиционера.
После установки запустите двигатель, включите отопитель на максимальный обдув и проверьте соединение на предмет подсоса воздуха рукой или мыльным раствором. Устраните выявленные недостатки заменой уплотнителя или повторной установкой.
Подключение электрического разъема после установки
После монтажа датчика в штатное место, совместите контакты разъёма с выводами сенсора. Убедитесь в отсутствии видимых повреждений пластикового фиксатора и металлических клемм – коррозия или деформация нарушат передачу сигнала.
Ориентируйтесь на конструкционный ключ (выступ на одной стороне разъёма), предотвращающий переполюсовку. Прикладывайте усилие строго перпендикулярно плоскости датчика до характерного щелчка замка-фиксатора. Принудительное соединение без щелчка недопустимо.
Контрольные действия после подключения
- Вручную проверьте надёжность сцепления: лёгкое потягивание за колодку не должно приводить к разъединению
- Включите зажигание и переведите климат-контроль в режим отображения температуры салона
- Сравните показания с температурой окружающей среды: отклонение более чем на 5°C требует диагностики
Критические ошибки подключения:
- Перекос колодки при установке (риск поломки фиксатора)
- Попадание влаги или автохимии на контакты (вызывает окисление)
- Принудительная фиксация без защёлкивания (приведёт к самопроизвольному отключению)
Контроль фиксации пластиковой накладки панели
После демонтажа магнитолы и декоративной рамки, визуально осмотрите периметр пластиковой накладки вокруг датчика. Убедитесь в отсутствии видимых трещин, сколов или деформации крепежных ушек. Проверьте плотность прилегания элемента к торпедо по всей длине контура – зазоры указывают на ослабление фиксаторов.
Последовательно нажмите пальцами на каждый угол накладки, отслеживая характерный щелчок при срабатывании клипс. Отсутствие звука или свободный ход (более 1-2 мм) свидетельствуют о поломке креплений. Особое внимание уделите зоне под датчиком – там расположена основная фиксирующая лапка.
Проверка крепежных элементов
- Боковые клипсы: Заведите пластиковый монтажный инструмент под край накладки у стыка с торпедой, аккуратно подденьте вверх. Нормальное крепление оказывает умеренное сопротивление.
- Центральный фиксатор: Через отверстие датчика пальцем нащупайте вертикальную пластиковую защелку. Попытайтесь сдвинуть ее в сторону салона – исправный замок не смещается.
- Совместимость с панелью: При повторной установке накладка должна садиться без перекосов. Приложенное усилие не должно превышать 5-7 кг.
| Признак неисправности | Последствие |
| Сломанные боковые клипсы | Дребезжание на неровностях, просадка углов |
| Деформация центральной лапки | Ложные показания датчика из-за смещения |
| Отсутствие фиксаторов | Самопроизвольное выпадение накладки |
При обнаружении поврежденных клипс замените накладку целиком – отдельные крепления не ремонтируются. Для временной фиксации допускается использование термостойкого автомобильного клея (напр. Loctite 406), наносимого точечно на тыльную сторону детали в местах контакта с торпедо.
Проверка работоспособности отопителя после замены датчика температуры салона
После установки нового датчика температуры салона на ВАЗ 2110 выполните комплексную проверку системы отопления для подтверждения корректной работы. Убедитесь, что все электрические разъемы подключены плотно, а сам датчик правильно зафиксирован в штатном месте.
Включите зажигание и запустите двигатель, дав ему прогреться до рабочей температуры (80-90°C). Переведите регулятор отопителя на максимальный режим обдува и установите минимальное значение температуры на панели управления.
Порядок тестирования функций
- Проверьте реакцию системы на изменение заданной температуры:
- Плавно поворачивайте регулятор от MIN до MAX
- Слушайте изменение шума вентилятора
- Контролируйте ощутимый рост температуры воздушного потока
- Протестируйте распределение воздушных потоков:
- Последовательно включайте режимы подачи воздуха: «лобовое стекло», «ноги», «смешанный»
- Убедитесь в переключении заслонок по характерному шуму
- Проверьте направление воздуха рукой
- Оцените работу заслонки рециркуляции:
- Включите кнопку рециркуляции при работающем вентиляторе
- Проследите за изменением тональности шума двигателя вентилятора
Контрольные параметры:
| Показатель | Нормальная работа | Признак неисправности |
|---|---|---|
| Прогрев салона | Рост температуры через 5-7 минут | Холодный воздух при прогретом двигателе |
| Реакция на регулятор | Плавное изменение температуры потока | Скачкообразное изменение или отсутствие реакции |
| Шум вентилятора | Равномерный гул без вибраций | Скрежет, стуки или полное отсутствие работы |
При обнаружении отклонений проверьте предохранитель F7 (10А) в монтажном блоке, целостность проводки к блоку отопителя и качество контактов на разъемах. Убедитесь, что заслонки отопителя свободно перемещаются без механических препятствий.
Тест автоматического управления скоростью вентилятора
Для проверки автоматической регулировки скорости вентилятора отопителя установите переключатель режима в положение "AUTO". Запустите двигатель и дайте системе климат-контроля активироваться. Убедитесь, что целевая температура на дисплее отличается от текущих показателей датчика салона минимум на 5°C.
Используйте диагностический сканер для мониторинга показаний датчика температуры салона в реальном времени. Наблюдайте за реакцией вентилятора при искусственном изменении условий: нагревайте датчик феном (45-50°C) или охлаждайте льдом (15-20°C). Контролируйте скорость вращения визуально и на слух.
Критерии корректной работы
- Плавное нарастание скорости при повышении температуры салона
- Автоматическое снижение оборотов при охлаждении датчика
- Отсутствие резких скачков скорости между режимами
- Полное отключение вентилятора при достижении установленной температуры
Важные нюансы: При тестировании отключите кондиционер (кнопка A/C). Если вентилятор не реагирует на температурные изменения, проверьте контакты датчика и целостность проводов к блоку управления отопителем. Нестабильная работа только в автоматическом режиме указывает на неисправность датчика или программный сбой.
Проверка реакции климат-системы на изменение температуры
Проверьте фактическую реакцию климат-контроля на изменение показаний датчика температуры салона. Для этого искусственно создайте температурное воздействие на сенсор и наблюдайте за работой системы: должна изменяться скорость вентилятора, направление потоков воздуха или режим работы кондиционера/печки.
Нагрейте чувствительный элемент датчика феном на низкой мощности (чтобы не расплавить корпус) либо охладите его струёй сжатого воздуха из баллончика. Воздействуйте осторожно, не более 5-7 секунд, контролируя расстояние (15-20 см для фена). Одновременно наблюдайте за реакцией блока управления климатом.
Ключевые признаки корректной работы
- Автоматическое увеличение оборотов вентилятора при нагреве датчика (система "думает", что в салоне жарко)
- Активация кондиционера (если установлен) при резком повышении температуры сенсора
- Переключение воздушных заслонок на подачу холодного воздуха после нагрева датчика
- Снижение оборотов вентилятора или включение обогрева после охлаждения сенсора
Важные замечания: Перед проверкой прогрейте двигатель до рабочей температуры, включите климат-систему в автоматическом режиме и убедитесь, что выставленная на панели температура ниже/выше текущей (для явной реакции). Отсутствие изменений свидетельствует о неисправности датчика, проводки или блока управления.
Важность калибровки новой детали после установки
После замены датчика температуры салона на ВАЗ 2110 калибровка необходима для синхронизации его показаний с блоком управления климат-контролем. Без этой процедуры новый сенсор может передавать некорректные данные, что приведёт к ошибкам в работе системы обогрева и кондиционирования.
Заводские настройки датчика иногда отличаются от параметров конкретной электроники автомобиля. Калибровка устраняет эти расхождения, обеспечивая точное соответствие между фактической температурой в салоне и значениями, обрабатываемыми бортовым компьютером.
Последствия отсутствия калибровки
- Неправильная работа климат-контроля: система будет охлаждать или нагревать воздух с ошибками, создавая дискомфорт.
- Ложные показания на панели: дисплей станет отображать температуру, не соответствующую реальным условиям.
- Ошибки в памяти ЭБУ: возможно появление кодов неисправностей (например, Р0112/Р0113), активирующих сигнал "Check Engine".
Методы калибровки
| Способ | Действия | Особенности |
| Самоадаптация | Дать системе поработать 15-20 минут при включённом зажигании без запуска двигателя | Автоматическая коррекция параметров (требует исправной проводки) |
| Диагностический сканер | Сброс ошибок и принудительная калибровка через ПО (например, ELM327 с программой Torque) | Точная настройка по заводским параметрам |
Важно: перед калибровкой убедитесь в отсутствии воздушных пробок в системе охлаждения и исправности термостата – эти факторы влияют на температурный режим салона.
Особенности проверки сенсоров разных производителей
Проверка датчика температуры салона ВАЗ 2110 принципиально схожа для большинства аналогов: измеряется сопротивление сенсора при разных температурах и сравнивается с эталонными значениями. Однако при использовании нештатных датчиков от сторонних производителей (Bosch, Febi, Denso, Lada Original и др.) критически важно учитывать специфику их характеристик.
Основные отличия заключаются в номинальном сопротивлении при эталонных температурах (например, 20°C или 25°C) и крутизне изменения сопротивления при нагреве/охлаждении. Неверный подбор сенсора или игнорирование его параметров приведет к некорректным показаниям климат-системы даже при исправной цепи.
Ключевые аспекты проверки
При диагностике учитывайте следующие моменты:
- Эталонные данные производителя: Всегда сверяйте измеренное сопротивление с таблицей в технической документации к конкретному датчику. Универсальных значений не существует.
- Тип терморезистора: Большинство сенсоров используют NTC-термисторы (снижение сопротивления при нагреве), но PTC-элементы (повышение сопротивления) встречаются реже. Уточните тип в спецификации.
- Диапазон измерения: Проверяйте сопротивление в крайних точках рабочего диапазона (например, +5°C и +40°C), имитируя нагрев феном или охлаждение льдом.
| Производитель | Особенности проверки |
|---|---|
| Bosch | Требует точного контроля температуры. Допуск сопротивления ±1-2%. |
| Febi | Часто имеет нелинейную характеристику. Обязательна проверка в 3+ точках. |
| Lada Original | Стандартные значения: ~3.5-4.0 кОм при +25°C, ~300-400 Ом при +80°C. |
| Denso | Может использовать уникальные калибровочные кривые. Без мануала проверка затруднена. |
Перед установкой нового датчика убедитесь в совместимости его электрических параметров с блоком управления климатом ВАЗ 2110. Ошибка при замене (например, установка датчика с другим номиналом) вызовет постоянное завышение или занижение показаний температуры.
Типичные ошибки при диагностике датчиков температуры салона
Неправильная интерпретация показаний датчика часто возникает из-за отсутствия учета времени прогрева салона. Многие проверяют сопротивление сразу после включения зажигания, не дожидаясь стабилизации температуры, что приводит к ложным выводам о неисправности.
Игнорирование взаимосвязи с климатической установкой – еще одна распространенная проблема. Автовладельцы забывают, что некорректная работа заслонок или блока управления может имитировать симптомы поломки датчика, направляя диагностику по ложному пути.
- Проверка на холодном двигателе
Замер сопротивления без прогрева салона до рабочих температур (20-25°C) искажает реальные параметры. Необходимо использовать термометр для контроля фактической температуры воздуха у датчика. - Некорректное измерение сопротивления
- Использование поврежденных щупов мультиметра
- Проверка без отключения разъема (паразитные токи цепи)
- Замер на загрязненных окисленных контактах
- Ошибочная диагностика смежных систем
Приписывание ошибок датчику при реальных проблемах с:Проводкой Обрыв/короткое замыкание в жгуте Предохранителем F5 Цепь питания климат-контроля (10А) Блоком управления Ошибки EEPROM или коррозия контактов - Механические повреждения при демонтаже
Поломка пластиковых фиксаторов корпуса или защелок разъема из-за неаккуратного снятия датчика с воздуховода печки.
Сравнение с показаниями отдельного термометра
Самый доступный способ косвенной проверки – сравнение данных бортового компьютера или климатической системы с показаниями независимого термометра. Для этого нужен электронный термометр с выносным датчиком и точностью не менее ±0.5°C.
Разместите выносной датчик термометра максимально близко к штатному датчику салона ВАЗ 2110 (обычно он установлен за рулевым кожухом или в блоке выключателей подсветки). Убедитесь, что оба прибора находятся в одинаковых условиях: без прямого солнца, сквозняков и воздействия отопителя/кондиционера.
Интерпретация результатов
- Незначительное расхождение (±3°C): допустимая погрешность для штатных датчиков.
- Постоянное завышение/занижение (>5°C): признак неисправности датчика или его проводки.
- Отсутствие динамики: если при изменении температуры салона показания БК не меняются, а термометр фиксирует изменения – датчик неработоспособен.
| Температура по термометру (°C) | Показания БК (°C) | Оценка |
| 22 | 20-25 | Норма |
| 25 | 18 или 30 | Неисправность |
| Изменяется | Не меняется | Обрыв датчика |
Важно! Перед проверкой прогрейте салон до стабильной температуры (15-20 минут). Используйте термометр с поверенной точностью – бытовые комнатные модели часто имеют существенную погрешность.
Профилактические меры для увеличения срока службы датчика температуры салона ВАЗ 2110
Регулярная профилактика датчика температуры салона предотвращает преждевременные поломки и некорректные показания. Основные риски связаны с загрязнением чувствительного элемента, окислением контактов и механическими повреждениями при обслуживании торпедо.
Систематическое выполнение простых действий существенно продлевает ресурс компонента. Уделяйте внимание защите от внешних воздействий и контролю электрических соединений.
Ключевые рекомендации
- Чистота салона: Регулярно удаляйте пыль с датчика мягкой сухой тканью. Избегайте распыления аэрозолей или жидкостей непосредственно на корпус.
- Защита от влаги: Контролируйте исправность уплотнителей стекол и отсутствие протечек в районе торпедо. При чистке салона исключите прямое попадание воды на датчик.
- Проверка разъема: Каждые 15 000 км осматривайте колодку подключения: очищайте контакты от окисления WD-40, проверяйте плотность посадки и отсутствие переломов проводов.
- Аккуратность при ремонте: При демонтаже панели торпедо отсоединяйте разъем датчика перед началом работ. Избегайте приложения усилий к корпусу датчика.
- Контроль системы вентиляции: Своевременно меняйте салонный фильтр. Забитый фильтр увеличивает нагрузку на датчик из-за недостаточной циркуляции воздуха.
- Диагностика при сбоях климат-контроля: При появлении ошибок автоматического климата сразу проверяйте показания датчика сканером. Раннее выявление неисправности предотвратит повреждение смежных узлов.
Рекомендации по подбору аналогов датчика температуры
При выборе аналога датчика температуры салона ВАЗ 2110 сверяйте ключевые параметры: сопротивление при 25°C должно составлять 10 кОм ±5%, тип термистора – NTC (отрицательный температурный коэффициент). Несоответствие характеристик вызовет некорректные показания климат-контроля.
Убедитесь в совместимости посадочных размеров и типа разъёма. Оригинальный разъём имеет три контакта типа "папа". Если корпус или крепления отличаются, потребуется механическая доработка, что снизит надёжность установки.
Критерии выбора аналогов
| Параметр | Оригинал (ВАЗ) | Допустимый аналог |
|---|---|---|
| Сопротивление (25°C) | 10 кОм | 9.5-10.5 кОм |
| Тип датчика | NTC | Только NTC |
| Количество контактов | 3 | 3 (цвета проводов: жёлтый, зелёный, чёрный) |
| Рабочий диапазон | -40°C...+65°C | Не уже оригинала |
Проверенные производители совместимых аналогов:
- Luzar (LUZ-2110-01) – полное соответствие разъёма
- Fenox (TSE2107) – требует проверки распиновки
- Profit – бюджетный вариант, возможны отклонения в погрешности
Перед покупкой проверьте:
- Маркировку оригинального датчика (обычно 2110-8128710)
- Соответствие резьбы крепления (стандарт M6)
- Наличие термопасты на контакте датчика
Окончательная проверка работы всей климатической установки
После проверки датчика температуры салона и других компонентов системы необходимо убедиться в корректной работе климатической установки в разных режимах. Запустите двигатель и дайте ему выйти на рабочую температуру для обеспечения нормальной работы печки и кондиционера.
Последовательно проверьте все основные функции климата, обращая внимание на скорость реакции системы, равномерность распределения воздушных потоков и соответствие заданных параметров реальным показаниям. Убедитесь, что автоматическое поддержание температуры работает стабильно при изменении внешних условий.
Порядок тестирования режимов
- Прогрев салона:
- Установите максимальную температуру (28-32°C)
- Включите режим обдува лобового стекла и ног
- Проверьте скорость нагрева и отсутствие посторонних запахов
- Охлаждение:
- Активируйте кондиционер (кнопка A/C)
- Установите минимальную температуру (16-18°C)
- Контролируйте температуру выходного воздуха рукой
- Рециркуляция:
- Включите режим замкнутого контура
- Проверьте отключение забора внешнего воздуха
- Убедитесь в отсутствии посторонних призвуков
| Контрольный параметр | Нормальное состояние |
| Переключение режимов вентиляции | Четкое срабатывание заслонок, без скрежета |
| Работа вентилятора | Плавное изменение скорости на всех положениях |
| Точность поддержания температуры | Отклонение не более ±2°C от заданного значения |
| Распределение воздушных потоков | Равномерное по всем выбранным зонам |
Финишная диагностика включает мониторинг работы системы в течение 15-20 минут. Особое внимание уделите стабильности поддержания температуры при изменении оборотов двигателя и скорости движения автомобиля. Любые несоответствия (запаздывание реакции, скачки температуры, неестественные шумы) указывают на необходимость дополнительной проверки.
Список источников
Датчик температуры салона в ВАЗ 2110 влияет на корректную работу отопителя и климатических систем. Проверка его работоспособности требует понимания принципов работы и диагностических процедур.
Следующие материалы предоставляют технические данные и практические методы тестирования этого компонента:
- Официальное руководство по ремонту ВАЗ 2110 (издательство "За рулем")
- Электронный каталог компонентов системы отопления/вентиляции ВАЗ 2110
- Форум автомобилистов Lada.Online: раздел "Электрика ВАЗ-2110"
- Видеоинструкции по диагностике датчиков салона на тематических YouTube-каналах
- Специализированные автофорумы: Drivetalk и Российские автомобили (архивные темы 2015-2023 гг.)
- Методичка "Диагностика электронных систем ВАЗ 2110" (автотехникум г. Тольятти)
