Двухмассовый маховик (ДММ) – ответственный элемент трансмиссии современных автомобилей, гасящий крутильные колебания и защищающий коробку передач от ударных нагрузок. Со временем его демпфирующие свойства ухудшаются, что приводит к характерным неполадкам.

Проверка двухмассового маховика своими силами возможна без немедленного снятия узла. Внимательное наблюдение за поведением автомобиля и выполнение простых тестов помогут выявить признаки износа.

Эта статья предоставит четкое описание симптомов неисправного ДММ и пошаговую инструкцию для его самостоятельной диагностики, позволяя точно оценить его состояние перед принятием решения о ремонте.

Принцип работы двухмассового маховика и его уязвимые места

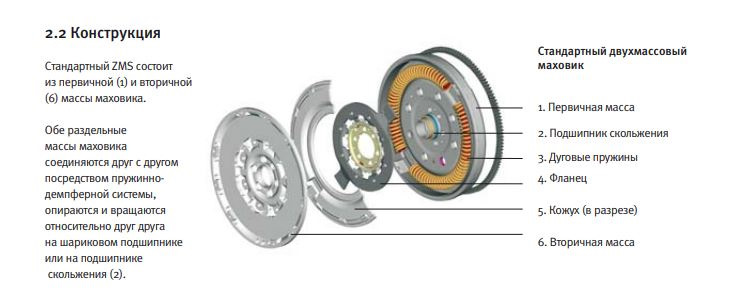

Двухмассовый маховик (ДММ) состоит из двух частей: первичный диск, жестко соединённый с коленвалом двигателя, и вторичный диск, взаимодействующий с корзиной сцепления. Между ними расположена дуговая пружина и демпфирующая система, заполненная специальной смазкой. При работе двигателя крутильные колебания поглощаются пружиной: она сжимается под нагрузкой и раскручивается при её снятии, гадя вибрации от неравномерного вращения коленвала.

Главная задача ДММ – защита трансмиссии от ударных нагрузок и резонансных частот. Пружинный механизм работает в двух диапазонах: мягкий режим при низких оборотах (нейтрализует рывки на старте и при переключении передач) и жёсткий – на высоких (для стабилизации работы). Дополнительные фрикционные элементы внутри гасят низкочастотные шумы, а смазка снижает износ подвижных частей.

Уязвимые места конструкции

• Дуговая пружина – теряет упругость при перегреве или частых пробуксовках сцепления. Трещины и просадка металла ведут к люфту и дребезжанию.
• Смазочный материал – деградирует от перепадов температур. Утечки через сальники вызывают сухое трение, ускоряя износ пружин и подшипников скольжения.
• Опорный подшипник – разрушается при попадании абразивных частиц или масла. Заклинивание провоцирует биение маховика.
• Фрикционные кольца – истираются при агрессивном старте с места, увеличивая амплитуду колебаний.

Элемент	Типовая неисправность	Причина
Демпферные пружины	Деформация, поломка	Буксировка тяжёлых прицепов, резкие сбросы газа
Сальниковые уплотнения	Разгерметизация	Старение резины, механические повреждения
Стопорные штифты	Сколы, изгиб	Ударные нагрузки (например, при глушении двигателя на передаче)

Критические факторы риска: длительная езда на низких оборотах под нагрузкой (перегазовки внатяг), чип-тюнинг двигателя с увеличением крутящего момента, использование нештатного сцепления. Эти режимы вызывают перегрев демпфера и преждевременный выход пружин из строя.

Типичные симптомы неисправного демпфера

Двухмассовый маховик при выходе из строя демпфирующего элемента проявляет ряд характерных признаков, напрямую влияющих на комфорт и функциональность автомобиля. Эти симптомы возникают из-за разрушения пружинного механизма, износа подшипников или утечки смазки внутри демпфера.

Игнорирование ранних признаков ведет к прогрессирующему разрушению узла, что может спровоцировать поломку коробки передач или стартера. Своевременная диагностика критически важна для предотвращения дорогостоящего ремонта.

Распознавание основных признаков

• Стук и скрежет: Глухие удары или металлический лязг при запуске/остановке двигателя, переключении передач (особенно на низких оборотах) или резком сбросе газа. Шумы усиливаются при холодном пуске.
• Вибрации: Дрожь на руле, кузове или педалях, особенно заметная в диапазоне оборотов 1500-3000 об/мин (при разгоне или движении под нагрузкой). Вибрации могут пропадать на высоких оборотах.
• Затрудненный запуск: Двигатель долго схватывает, стартер работает "вхолостую" или слышен скрежет шестерен при попытке зацепления. Возникает из-за смещения фаз демпфера, мешающего правильному положению ВМТ для стартера.

Подготовка к самостоятельной проверке: базовые инструменты и меры безопасности

Перед началом диагностики двухмассового маховика критически важно обеспечить безопасные условия работы и подготовить минимально необходимый набор инструментов. Проверка выполняется при снятой коробке передач, что требует соблюдения строгих мер предосторожности для исключения травм и повреждений компонентов.

Подготовьте рабочее пространство: убедитесь в наличии достаточной освещенности, устойчивых опор для автомобиля (не используйте домкраты как единственную точку опоры) и свободной зоны вокруг транспортного средства. Все манипуляции выполняются только на остывшем двигателе во избежание ожогов.

Базовый набор инструментов:

• Набор рожковых и торцевых ключей (размеры под крепеж КПП и стартера)
• Трещотка с удлинителями и карданным шарниром
• Диагностическая лопатка или монтировка
• Фонарик с узким лучом для визуального осмотра
• Стопорный инструмент для коленвала (при необходимости)
• Перчатки и защитные очки

Ключевые меры безопасности

1. Фиксация автомобиля: Установите машину на ручной тормоз, под колеса подложите противооткатные упоры. При подъеме на подъемнике задействуйте все предохранительные замки.
2. Отсоединение аккумулятора: Обязательно снимите минусовую клемму перед демонтажем стартера и коробки передач.
3. Опора двигателя: Используйте специальную стойку-домкрат для фиксации силового агрегата после отсоединения КПП – двигатель не должен висеть на подушках крепления.
4. Работа с помощником: Снятие и установка коробки передач требуют координации двух человек из-за большого веса узла.
5. Защита от пыли: Закройте открытые полости двигателя чистой ветошью после отсоединения коробки для предотвращения попадания мусора.

Этап работ	Риск	Мера предотвращения
Демонтаж КПП	Падение тяжелого узла	Использование трансмиссионной тележки
Проверка люфта	Защемление пальцев	Работа в защитных перчатках без колец
Осмотр пружин	Разлет пружин при разрушении	Применение защитного экрана на случай распирания маховика

Визуальный осмотр на подтекание масла и следы механического износа

Тщательно осмотрите корпус двухмассового маховика по всему периметру, уделяя особое внимание стыку между основной и демпферной частями. Ищите любые следы масляных подтёков, запотеваний или масляной грязи. Используйте фонарик для выявления даже незначительных пятен.

Проверьте прилегающие поверхности корзины сцепления, картера коробки передач и стартера на наличие масляных следов. Обратите внимание на состояние сальника коленчатого вала – масло от него может стекать на маховик, имитируя его неисправность.

Ключевые зоны и признаки износа

Критичные точки осмотра:

• Демпфирующие пружины: Ищите сколы краски, трещины или видимую деформацию через смотровое отверстие.
• Радиальный люфт: Попробуйте покачать демпферную часть маховика (при выключенном сцеплении и КПП). Чрезмерный люфт указывает на износ подшипников или направляющих.
• Осевой люфт: Проверьте движение демпферной части вдоль оси (вперед-назад). Допустимый минимум – признак износа дуговых пазов или подшипников.
• Стопорные штифты/упоры: Ищите следы ударов, вмятины или деформацию на ограничителях хода демпферного механизма.
• Зубчатый венец: Проверьте зубья на сколы, глубокие выработки, неравномерный износ или признаки перегрева (синеватый оттенок металла).

Таблица интерпретации визуальных признаков

Признак	Возможная неисправность
Масляные подтёки из стыка частей	Разгерметизация демпфера, утечка смазки
Сильные задиры на стопорных штифтах	Превышение угла закручивания, ударные нагрузки
Радиальный люфт > 5-10 мм	Критичный износ подшипников/направляющих
Окалина или "синева" на венце	Перегрев из-за пробуксовки сцепления

Важно: Отсутствие видимых повреждений не гарантирует исправность маховика. Люфты и внутренний износ пружин требуют дополнительной диагностики на работающем двигателе. Наличие масла – прямое показание к замене узла.

Проверка люфта демпферного механизма: горизонтальный и вертикальный тест

Горизонтальный люфт демпфера проверяется при зафиксированном двигателе. Установите автомобиль на стояночный тормоз, включите высшую передачу и попросите помощника выжать педаль сцепления до упора. Визуально контролируйте зазор между основным диском и корпусом двухмассового маховика.

Для вертикального теста потребуется демонтировать стартер и получить прямой доступ к зубчатому венцу. Используя монтажку или монтировку, поочередно прикладывайте усилие вверх-вниз к рабочей части маховика, отслеживая амплитуду перемещения пружинного механизма относительно корпуса.

Критерии оценки результатов

Допустимые значения люфтов отличаются у различных производителей, но общие признаки неисправности:

• Горизонтальный тест: Зазор превышает 10 мм или сопровождается металлическим стуком
• Вертикальный тест: Ход пружин более 5 мм либо наличие заклиниваний

Тип люфта	Инструмент	Критичное значение
Горизонтальный	Визальный контроль	≥ 10 мм
Вертикальный	Монтажка + линейка	≥ 5 мм

Важные замечания: При проведении вертикального теста избегайте чрезмерных усилий – деформация демпферных пружин может привести к полному разрушению узла. Все замеры выполняйте при температуре двигателя +20±5°C.

Дополнительный признак износа – масляные подтеки на корпусе маховика, указывающие на разрушение герметизирующей смазки демпфера. При обнаружении хотя бы одного критичного параметра узел подлежит замене.

Диагностика при выключенном двигателе: метод покачивания коробки передач

Данный метод позволяет выявить критический износ демпфера двухмассового маховика без специального оборудования. Основан на оценке люфта между его частями при ручном воздействии через трансмиссию.

Выполняется на заглушенном автомобиле с поднятым капотом для доступа к коробке передач. Требуется помощник для фиксации положения двигателя.

Порядок выполнения диагностики

Подготовка автомобиля:

1. Установите рычаг КПП в нейтральное положение
2. Затяните ручной тормоз до упора
3. Откройте капот и снимите декоративные кожухи (при наличии)

Процедура проверки:

1. Помощник нажимает педаль тормоза и фиксирует коленвал через болт шкива ключом (либо упирает монтировку в зубья маховика через смотровое окно)
2. Проверяющий обхватывает рукой корпус коробки передач в зоне крепления кулисы
3. Резким движением проворачивает КПП поочередно в обе стороны (имитация включения/выключения передачи)
4. Фиксирует наличие и амплитуду свободного хода до упора

Оценка результатов:

Отсутствие люфта	Демпфер в норме
Холостой ход 5-10°	Начальная стадия износа
Свободный ход >15°	Критический износ, требуется замена
Стук/щелчки при покачивании	Разрушение пружин или направляющих

Важные замечания:

• Диагностику проводите при холодном двигателе
• Исключите люфт в подвеске КПП - удерживайте корпус вблизи маховика
• Сравните результат с заведомо исправным автомобилем аналогичной модели

Анализ посторонних звуков на холостом ходу: стук в районе коробки передач

Стук в области коробки передач на холостом ходу – характерный симптом износа двухмассового маховика. Звук проявляется как ритмичные металлические удары, напоминающие дребезжание, и обычно исчезает при легком нажатии на педаль сцепления. Важно исключить похожие шумы от других компонентов: выжимного подшипника, первичного вала КПП или опор двигателя.

Диагностику начинают на прогретом двигателе, обеспечив безопасные условия: парковка на ровной поверхности с ручным тормозом и противооткатными упорами. Все посторонние шумы (вентилятор, генератор) должны быть идентифицированы заранее, чтобы не спутать их с целевым стуком.

Пошаговая инструкция диагностики

1. Тест холостого хода:
   • Запустите двигатель, откройте капот.
   • Прослушайте зону КПП: стук двухмассового маховика – металлический, синхронизирован с оборотами двигателя.
   • Плавно повысьте обороты до 1500 об/мин: звук усилится, но останется ритмичным.
2. Проверка реакции на сцепление:
   • На холостом ходу слегка нажмите педаль сцепления (1-2 см).
   • Если стук исчез – признак неисправности демпфера маховика.
   • Если звук остался – вероятны проблемы с подшипником первичного вала или шестернями КПП.
3. Тест выключенного двигателя:
   • Заглушите мотор, попросите помощника выжать сцепление до упора 3-5 раз.
   • Прислушайтесь: скрежет или хруст указывает на износ выжимного подшипника.

Сопутствующие признаки	Вероятная причина	Проверочное действие
Вибрация ручки КПП на холостом ходу	Разрушение пружин маховика	Потрогать ручку КПП при работающем двигателе
Рывки при старте с места	Заклинивание демпфера маховика	Резкий старт на 2-й передаче
Стук при переключении передач	Износ шлицев или подшипников КПП	Проверка на заведенной машине при переключениях

Для окончательного подтверждения дефекта маховика демонтируйте коробку передач. Проверьте люфт: зафиксируйте основную часть маховика монтировкой, попытайтесь провернуть зубчатый обод. Допустимый люфт – до 10-15°; больший угол или заклинивание требуют замены узла. Осмотрите пружины на высыпание фрагментов и корпус на трещины.

Тест на резонансные колебания при равномерном движении на низких оборотах

Данный тест выявляет износ демпферных элементов двухмассового маховика, теряющих способность гасить крутильные колебания. Проявление резонанса в диапазоне 800–1500 об/мин – явный признак критического износа или разрушения дуговых пружин.

Проверка требует ровного участка дороги с возможностью длительного движения на постоянной низкой скорости. Автомобиль должен быть прогрет до рабочей температуры, все посторонние нагрузки (кондиционер, мощная аудиосистема) выключены.

Порядок проведения диагностики

Выполняйте действия последовательно, внимательно фиксируя поведение автомобиля:

1. Разгонитесь до скорости 50–60 км/ч на 4–5 передаче (диапазон 800–1500 об/мин).
2. Установите постоянную скорость, слегка нажав педаль акселератора.
3. Прислушайтесь к трансмиссии и кузову: вибрация или глухой гул из коробки передач, дрожание педалей/рычага КПП, вибрация пола/кузова указывают на резонанс.
4. Проверьте реакцию на резкое сброс газа: усиление вибраций при отпускании педали – тревожный сигнал.
5. Повторите процедуру на 3 передаче (2000–2500 об/мин): исчезновение вибраций подтверждает проблему именно на низких оборотах.

Интерпретация результатов:

Симптомы при тесте	Состояние двухмассового маховика
Отсутствие вибраций/гула на 4–5 передаче и при сбросе газа	Демпфер в норме
Четкая вибрация/гудение на 4–5 передаче, усиление при сбросе газа, пропадание на 3 передаче	Высокая вероятность износа/поломки демпфера

Обнаружение резонанса требует углубленной диагностики у специалистов. Дальнейшая эксплуатация с поврежденным маховиком приведет к ускоренному износу сцепления и коробки передач.

Проверка вибраций при разгоне: проявление в диапазоне 1500-2500 об/мин

Вибрации в указанном диапазоне оборотов – ключевой индикатор проблем с демпфером двухмассового маховика (ДММ). Они возникают из-за резонанса, когда скорость вращения совпадает с естественной частотой колебаний ослабленных или разрушенных пружин демпфера. Вибрация ощущается как заметное дрожание кузова, руля или педалей при плавном разгоне в зоне 1500-2500 об/мин и часто исчезает после выхода за пределы этого диапазона.

Для точной диагностики исключите другие источники вибраций: дисбаланс колес, неисправности ШРУСов, подвески двигателя или КПП. Прогрейте мотор до рабочей температуры. Проверку проводите на безопасном, ровном участке дороги без интенсивного движения.

Порядок проверки вибраций

1. Выберите передачу: На МКПП – 3-я или 4-я передача, на АКПП – режим "D" (фиксация на 3-4 передаче при наличии функции ручного переключения).
2. Разгоняйтесь плавно: Начните с 1000 об/мин, медленно увеличивайте обороты до 3000 об/мин.
3. Фиксируйте вибрацию: Сконцентрируйтесь на ощущениях в кузове, руле, педалях в интервале 1500-2500 об/мин.
4. Проверьте на сбросе газа: После 3000 об/мин полностью отпустите педаль газа и наблюдайте за возвратом оборотов через "резонансную" зону – вибрация при неисправном ДММ часто проявляется и при торможении двигателем.
5. Повторите на другой передаче: Для подтверждения повторите тест на соседней передаче (например, с 3-ей на 4-ю).

Интерпретация результатов:

Наблюдаемый симптом	Вероятная причина
Сильная вибрация ТОЛЬКО при разгоне в 1500-2500 об/мин	Износ/поломка пружин демпфера ДММ
Вибрация при разгоне и при сбросе газа в том же диапазоне	Критический износ демпфера ДММ
Вибрация вне зависимости от диапазона оборотов	Ищите другую причину (дисбаланс, подвески)

Важно: Отсутствие вибрации в этом тесте НЕ гарантирует исправность ДММ – проверьте его на предмет стуков при запуске/остановке мотора и рывков на низких оборотах. Если вибрация выявлена, следующим этапом нужна углубленная диагностика (снятие КПП или применение спецоборудования).

Особенности диагностики на дизельных двигателях: реакция на запуск и перегазовку

На дизельных двигателях двухмассовый маховик испытывает повышенные нагрузки из-за высокого крутящего момента и вибраций от неравномерного сгорания топлива. При диагностике критически важны реакции на запуск и резкое изменение оборотов, так как дизель создает ударные нагрузки на демпферный механизм в момент воспламенения топливной смеси.

Характерные признаки неисправности проявляются при холодном пуске и перегазовках: изношенные пружины демпфера не гасят крутильные колебания коленвала, вызывая металлические удары в трансмиссии. На дизелях эти симптомы часто выражены сильнее, чем на бензиновых моторах, особенно при низких температурах.

Ключевые симптомы при запуске:

• Глухие удары или скрежет в первые 2-3 секунды после включения стартера
• Вибрация ручки КПП при прокрутке двигателя стартером
• "Тяжелое" вращение коленвала с периодическими заеданиями

Проверка перегазовкой:

1. Прогрейте двигатель до рабочей температуры
2. Резко выжмите сцепление на нейтральной передаче
3. Быстро поднимите обороты до 2500-3000 об/мин и резко сбросьте газ

Исправный маховик: обороты падают плавно без посторонних шумов.

Неисправный маховик: слышны дребезжащие удары в районе КПП при сбросе газа, вибрация педали сцепления.

Ситуация	Норма	Неисправность ДММ
Запуск на холодную	Ровный звук без вибраций	Дребезжание, удары в районе коробки
Сброс газа с 3000 об/мин	Плавное снижение оборотов	Ритмичные стуки при падении оборотов

Контроль задержки отклика при сбросе педали газа: рывки и удары

Суть этого теста заключается в выявлении излишнего люфта или критичного износа демпферов двухмассового маховика (ДММ), которые не способны эффективно гасить крутильные колебания при резком прекращении подачи крутящего момента от двигателя. Неисправность проявляется характерными ощутимыми ударами или серией рывков при быстром отпускании педали акселератора на низких или средних оборотах.

Это происходит потому, что изношенные или сломанные пружины ДММ не успевают "выбрать" образующийся зазор между ведущей и ведомой массами. Ведущая масса (со стороны двигателя) резко останавливается, а ведомая масса (со стороны коробки передач) по инерции продолжает вращение, после чего с сильным ударом "догоняет" ведущую часть. Этот удар через трансмиссию передается на кузов.

Порядок проведения диагностики

Важно: Тест проводится на полностью прогретом двигателе и трансмиссии, на ровной, безопасной площадке. Соблюдайте меры предосторожности!

1. Выберите передачу: Включите первую или вторую передачу в механической коробке. Для автоматической коробки (особенно с двойным сцеплением или классического гидротрансформаторного типа) переведите селектор в режим ручного переключения (если есть) и зафиксируйте первую или вторую передачу.
2. Разгонитесь: Плавно разгоните автомобиль до оборотов двигателя примерно 1800-2500 об/мин на выбранной передаче.
3. Резко сбросьте газ: Быстро и полностью уберите ногу с педали акселератора. Не выжимайте сцепление (на МКПП) и не переключайте передачу (на АКПП).
4. Анализируйте реакцию: Внимательно прислушайтесь и почувствуйте реакцию трансмиссии в момент сброса и сразу после него:
   • Исправный ДММ: Автомобиль замедлится плавно, возможно легкое "подтряхивание" или едва слышный равномерный стук демпферов – это нормальная работа.
   • Неисправный ДММ: В момент сброса педали вы ощутите один или несколько отчетливых, тяжелых ударов ("тук" или "лязг"), идущих из района коробки передач или днища автомобиля. Может ощущаться серия сильных продольных рывков всей машины, как будто ее кто-то дергает сзади или спереди.
5. Повторите: Проведите тест несколько раз на разных передачах (в пределах низких и средних оборотов) для подтверждения симптомов.

Интерпретация результатов

Наблюдаемый симптом	Вероятная причина
Один или несколько сильных ударов/лязга при сбросе	Критичный износ или поломка дуговых пружин ДММ, чрезмерный зазор между массами.
Серия сильных продольных рывков (дерганий)	Потеря демпфирующей способности ДММ, неспособность гасить резкие колебания крутящего момента.
Плавное замедление без ударов/рывков	ДММ, вероятно, исправен в контексте этого теста (но полная диагностика требует проверки других симптомов).

Осторожно: Наличие ударов и рывков может быть вызвано и другими проблемами (изношенные опоры двигателя/КПП, неисправности ШРУСов, проблемы с фазорегуляторами, топливной системой или зажиганием). Однако характерный "металлический" удар из зоны коробки передач при сбросе газа на низких оборотах является классическим признаком выхода из строя двухмассового маховика.

Проверка степени демпфирования при запуске и остановке двигателя

Для оценки состояния демпфера двухмассового маховика (ДММ) критично проанализировать его работу во время пуска и глушения двигателя. В эти моменты возникают максимальные крутильные колебания, которые гасятся пружинно-фрикционным механизмом ДММ. Исправный демпфер должен эффективно поглощать удары, предотвращая передачу резонанса на трансмиссию.

Проверку выполняйте на прогретом двигателе с выключенным кондиционером и аудиосистемой. Убедитесь в исправности стартера и АКБ – слабая батарея или изношенный стартер исказят результаты теста. Попросите помощника управлять зажиганием, а сами расположитесь в салоне, сосредоточив внимание на тактильных и звуковых ощущениях.

Методика диагностики

Этап 1: Запуск двигателя

1. Поместите руку на рычаг КПП (механическая коробка) или селектор (автомат).
2. Попросите помощника кратко включить зажигание без запуска (положение "ON") для инициализации ЭБУ.
3. Дайте команду на полноценный запуск. Фиксируйте:
   • Вибрации: Допустима легкая кратковременная тряска. Резкие удары, долгий "грохот" (более 1-2 сек) – признак износа демпфера.
   • Звук: Металлический лязг, дребезжание или гул при прокрутке стартера сигнализируют о разрушении пружин/фрикционов.
   • Поведение КПП: Сильное дерганье рычага или селектора – тревожный симптом.

Этап 2: Остановка двигателя

1. Доведите обороты до ~1500 об/мин и удерживайте 3-5 секунд.
2. Резко заглушите двигатель ключом/кнопкой. Концентрируйтесь на:
   • Затухание вращения: Исправный ДММ обеспечивает плавное, почти бесшумное затухание. Стук или серия ударов в районе коробки передач при остановке – явный дефект демпфера.
   • Последняя вибрация: Единичный ощутимый "удар" при полной остановке коленвала указывает на критический износ демпфирующих элементов.

Симптом	Исправный ДММ	Неисправный ДММ
Вибрации при запуске	Кратковременные, слабые	Долгие, грубые, с ударами
Звук при запуске	Ровный гул стартера	Лязг, дребезг, скрежет
Вибрации при остановке	Плавное затухание	Резкие удары, тряска
Звук при остановке	Тихий, без посторонних шумов	Стук, грохот, металлический звон

Важно: Отсутствие вибраций на холостом ходу не гарантирует исправность ДММ. Тест на запуске/остановке – наиболее точный индикатор состояния демпфирующей части маховика. Если выявлены перечисленные признаки неисправности, требуется углубленная диагностика у специалиста.

Наблюдение за провалами мощности и скачками оборотов во время движения

При движении автомобиля с неисправным двухмассовым маховиком в диапазоне 1500-2500 об/мин наблюдаются кратковременные рывки или "провалы" тяги, сопровождаемые вибрацией через педаль газа или кузов. Обороты двигателя при этом могут хаотично колебаться на 100-300 об/мин даже при стабильном положении акселератора, особенно заметно при равномерном движении на подъем или с нагрузкой.

Характерным признаком является усиление симптомов при резком сбросе газа после интенсивного разгона – в момент обратного удара демпфера маховика возникают глухие стуки в области коробки передач. Проблема проявляется сильнее на низких передачах (2-3) и холодном двигателе, когда демпфирующие элементы теряют эластичность.

Порядок самостоятельной проверки

1. Прогреть двигатель до рабочей температуры
2. Двигаться на 3-4 передаче со скоростью 40-60 км/ч
3. Резко нажать педаль газа на 80-90%, фиксируя реакции:
   • Задержка отклика дольше 1 секунды
   • Вибрация при разгоне
   • Самопроизвольное изменение оборотов при стабильной нагрузке
4. Повторить сброс газа на 3000 об/мин, слушая звуки из трансмиссии

Симптом	Исправный маховик	Неисправный маховик
Резкий разгон	Плавный набор оборотов	Рывки, вибрация руля
Движение накатом	Стабильное снижение оборотов	Скачки тахометра
Холостой ход	Равномерная работа	Дребезжание при выключении сцепления

Важно: Исключите параллельно проблемы с топливной системой, воздушным трактом и датчиком коленвала. Проверку маховика проводите после компьютерной диагностики на отсутствие ошибок по впрыску и зажиганию.

Анализ состояния валов сцепления при снятой коробке передач

После демонтажа коробки передач тщательно осмотрите первичный вал и ступицу двухмассового маховика. Убедитесь в отсутствии видимых повреждений: трещин, сколов, глубоких царапин или деформаций на поверхности металла. Особое внимание уделите зоне контакта шлицов вала коробки с ответной частью сцепления.

Проверьте состояние шлицевого соединения на предмет износа. Шлицы должны иметь четкие грани без заусенцев и признаков "зализывания". Наличие ржавчины или следов коррозии требует дополнительной очистки и оценки масштаба повреждений.

Процедура проверки люфтов и целостности

1. Радиальный люфт:
   • Зафиксируйте двухмассовый маховик от проворачивания
   • Возьмитесь за конец первичного вала коробки передач
   • Покачивайте вал из стороны в сторону – допустимый люфт не превышает 0,3-0,5 мм
2. Осевой люфт:
   • Потяните вал на себя и оттолкните от двигателя
   • Нормальное значение: 0,1-0,3 мм
   • Избыточный ход указывает на износ подшипников
3. Проверка плавности вращения:
   • Проворачивайте вал вручную на 360°
   • Движение должно быть равномерным без заеданий
   • Посторонние шумы (хруст, скрежет) недопустимы

Обязательно оцените состояние опорного подшипника в торце коленчатого вала. Его разрушение вызывает вибрации и ускоряет износ двухмассового маховика. При обнаружении люфтов сверх нормы или механических повреждений компоненты подлежат замене.

Тестирование угла поворота пружинных секторов торцевым ключом

Для проверки износа демпферного механизма необходимо измерить максимальный угол свободного поворота первичного диска маховика относительно вторичного. Эта величина напрямую указывает на степень выработки пружин и селекторных пазов.

Потребуется торцевой ключ под болт крепления корзины сцепления (обычно на 16-19 мм) и метка для фиксации начального положения. Автомобиль должен быть надежно зафиксирован стояночным тормозом и противооткатными упорами, трансмиссия – в нейтральном положении.

Порядок выполнения проверки

1. Фиксация начальной позиции: Нанесите четкую метку мелом или маркером на внешний обод вторичного диска маховика (со стороны КПП).
2. Фиксация первичного диска: Установите торцевой ключ на болт крепления корзины сцепления (этот болт жестко связан с первичным диском маховика).
3. Поворот ключом: Плавно, без рывков, поворачивайте ключ против направления вращения двигателя (обычно против часовой стрелки). Следите за движением метки на вторичном диске.
4. Измерение угла: В момент, когда первичный диск перестанет проворачиваться (пружины полностью сжаты), зафиксируйте новое положение метки на вторичном диске. Угол между начальной и конечной меткой – это искомый люфт.
5. Оценка результата: Сравните измеренный угол с допустимыми значениями для вашей модели двигателя (обычно 15-30 градусов).

Критерии оценки:

• Норма: Угол в пределах спецификации производителя (часто указана на самом маховике).
• Начальная выработка: Угол на 10-15% больше номинала.
• Критический износ: Угол значительно превышает норму (более 50-60 градусов) или проворачивание происходит без ощутимого сопротивления пружин.

Важно: Проводите измерение только на холодном двигателе. Наличие посторонних стуков или скрежета при проворачивании – явный признак неисправности, независимо от величины угла.

Измерение продольного и радиального люфта индикаторным нутромером

Проверка люфтов двухмассового маховика индикаторным нутромером – обязательный этап диагностики. Радиальный и продольный зазоры напрямую указывают на износ демпферного механизма и пружин. Превышение допустимых значений этих параметров подтверждает необходимость замены узла.

Перед измерениями маховик демонтируют с двигателя и надежно фиксируют на верстаке в горизонтальном положении. Индикаторный нутромер предварительно калибруют по эталонному кольцу или микрометру для исключения погрешности. Щуп инструмента должен быть чистым и не иметь механических повреждений.

Порядок проведения измерений

1. Радиальный люфт (первичной массы относительно вторичной):
   • Установите нутромер в положение для замера диаметра между внутренней поверхностью первичной массы и внешней кромкой вторичной массы.
   • Плавно проворачивайте первичную массу относительно вторичной в обоих направлениях до упора.
   • Фиксируйте максимальное отклонение стрелки индикатора при вращении – это радиальный люфт.
2. Продольный (осевой) люфт:
   • Переставьте нутромер для замера зазора вдоль оси вращения (между торцевыми поверхностями масс).
   • Поочередно прикладывайте осевое усилие к первичной массе вверх и вниз.
   • Сумма показаний индикатора при нажатии в противоположных направлениях – величина продольного люфта.

Критерии оценки:

Тип люфта	Нормальное значение	Критическое значение (требует замены)
Радиальный	До 0.3 мм	Более 0.5 мм
Продольный	До 0.2 мм	Более 0.4 мм

Важно: Сверяйтесь с техпараметрами конкретной модели маховика в сервисной документации! Замеры проводят в нескольких точках по окружности. Превышение люфтов даже в одном секторе указывает на неисправность.

Использование диагностического адаптера для анализа параметров крутильных колебаний

Диагностический адаптер подключается к OBD-II разъему автомобиля и синхронизируется со специализированным ПО (например, Delphi DS150E, Bosch KTS, Rheingold ISTA). Он считывает реальные параметры работы двухмассового маховика (ДММ) через блок управления двигателем (ЭБУ), фокусируясь на данных о крутильных колебаниях коленчатого вала.

Программное обеспечение визуализирует показатели в виде графиков и числовых значений, позволяя отслеживать аномалии вращения под нагрузкой. Ключевые параметры для анализа: частота колебаний, амплитуда отклонений угла поворота коленвала и скорость демпфирования вибраций.

Порядок диагностики с адаптером

1. Прогрейте двигатель до рабочей температуры (80-90°C)
2. Запустите ПО диагностического адаптера и выполните сканирование ошибок ЭБУ
3. Перейдите в раздел реальных параметров (Live Data)
4. Активируйте запись следующих данных:
   • Обороты двигателя (RPM)
   • Угол поворота коленчатого вала
   • Скорость изменения угла коленвала
5. Проведите тест-драйв с поэтапным изменением нагрузки:
   • Разгон с 1000 до 3000 об/мин на 3-4 передаче
   • Резкое сбрасывание педали газа при 2500 об/мин
   • Движение на низких оборотах (1200-1500 об/мин) под нагрузкой
6. Проанализируйте графики на предмет аномалий

Критерии оценки данных:

Параметр	Исправный ДММ	Неисправный ДММ
Амплитуда колебаний при разгоне	Плавные пики ≤ 3°	Резкие скачки > 5°
Демпфирование после сброса газа	Затухание за 1-2 сек	Продолжительные колебания (>3 сек)
Вибрации на низких оборотах	Равномерные показатели	Резкие отклонения ±100-200 об/мин

Характерные признаки неисправности на графиках: «пилообразные» провалы в моменты нагрузки, рассинхронизация между оборотами двигателя и фактической скоростью вращения коленвала, хаотичные всплески угла поворота вала при равномерном движении. Совпадение более двух критериев из таблицы указывает на критический износ демпфера.

Ложные симптомы: исключение проблем с подушками двигателя и сцеплением

Вибрации и шумы, характерные для неисправного двухмассового маховика, часто имитируют другие проблемы трансмиссии и подвеса двигателя. Поэтому перед снятием коробки передач для проверки маховика необходимо исключить неисправности опор (подушек) двигателя и износ сцепления, чтобы избежать ненужных работ и расходов.

Неправильная диагностика может привести к замене исправного двухмассового маховика или, наоборот, пропуску его дефекта, что повлечет повторный разбор и дополнительные затраты. Внимательная проверка подушек и сцепления своими силами сэкономит время и деньги.

Диагностика подушек двигателя:

• Визуальный осмотр: Проверьте целостность резиновых элементов и наличие трещин, разрывов, а также утечек гидравлической жидкости (если подушки гидравлические). Особое внимание уделите основной подушке под двигателем и опоре коробки передач.
• Проверка люфта: С помощью монтажки или лома аккуратно попытайтесь приподнять или подвигать двигатель в разных направлениях. Чрезмерный люфт (более 10-15 мм) или стуки при покачивании указывают на износ подушек.
• Нагрузочный тест: Запустите двигатель и включите передачу (на стоящем авто с выжатым сцеплением, затем при медленном отпускании). Наблюдайте за двигателем: чрезмерные вибрации на кузове, особенно при трогании и на холостых оборотах, могут быть вызваны разрушенными подушками.
• Шумы: Стук или скрежет при запуске/остановке двигателя, а также при резком ускорении или торможении часто связаны с подушками, а не с маховиком.

Диагностика сцепления:

• Проверка педали сцепления: Излишне мягкий или тугой ход педали, а также вибрация педали при отпускании могут указывать на проблемы сцепления, но также могут быть и симптомами маховика.
• Пробуксовка: При включенной передаче и отпущенной педали сцепления резко нажмите на газ. Если обороты двигателя растут, а автомобиль не ускоряется пропорционально – сцепление буксует. Этот симптом не характерен для маховика.
• Включение передач: Трудности при включении передач (особенно первой и задней) на заведенном двигателе, хруст или скрежет синхронизаторов часто связаны с неполным выключением сцепления (воздух в гидросистеме, износ корзины или диска), но могут быть и из-за маховика.
• Шум при выжатом сцеплении: Если шум или вибрация пропадают при полном нажатии на педаль сцепления (на холостом ходу), это может указывать на износ выжимного подшипника или первичного вала КПП, а не маховика. Шум маховика обычно не зависит от положения педали.

Симптом	Подушки двигателя	Сцепление	Двухмассовый маховик
Вибрации при трогании	Сильно выражены	Возможны (рывки)	Характерны (дребезжание)
Шум на холостом ходу	Уменьшается при нагрузке	Зависит от положения педали	Постоянный металлический лязг
Реакция на покачивание двигателя	Стук/люфт	Нет реакции	Нет реакции

Действия при обнаружении критического износа демпферных элементов

При подтверждении критического износа демпферных элементов двухмассового маховика немедленно прекратите эксплуатацию транспортного средства. Дальнейшая езда приведет к разрушению узла с риском повреждения коробки передач, стартера или сцепления.

Подготовьтесь к обязательной замене двухмассового маховика – ремонт демпферного механизма в гаражных условиях невозможен. Параллельно закажите комплект сцепления (корзину, диск, выжимной подшипник), так как износ маховика обычно вызывает ускоренную деградацию этих компонентов.

Порядок работ при замене

1. Демонтаж трансмиссии: снимите КПП, отсоединив карданные валы/приводы ШРУС, рычаги управления, электроразъемы и опоры.
2. Извлечение сцепления: открутите болты корзины крест-накрест, сохраняя положение нажимного диска относительно маховика (метка мелом).
3. Снятие маховика: зафиксируйте коленвал (через отверстие БЦ или специнструмент), открутите крепежные болты по диагонали в 3 этапа.
4. Подготовка поверхностей: очистите посадочную плоскость коленвала и резьбовые отверстия от грязи и остатков герметика.

Компонент	Контроль при замене
Новый двухмассовый маховик	Проверка люфта вторичного диска (допуск до 10°), отсутствие трещин
Коленчатый вал	Отсутствие биения посадочной площадки (макс. 0,3 мм)
Крепежные болты	Использование новых болтов с усилием затяжки по спецификации производителя

При установке нового маховика запрещено ударное воздействие – насаживайте детль легкими поворотами. Затяжку болтов выполняйте динамометрическим ключом в последовательности "звезда" с поэтапным увеличением момента до значения, указанного в руководстве по ремонту.

После сборки проведите тестовую поездку с контролем: отсутствие вибраций на холостом ходу и под нагрузкой, плавность включения передач, посторонних шумов при запуске/остановке двигателя. Первые 500 км избегайте резких стартов и движения на низких оборотах (<2000 об/мин).

Сравнение состояния новой и проверяемой детали по каталогу допусков

После визуального осмотра и проверки люфтов, сравните фактические параметры проверяемого двухмассового маховика с заводскими допусками для новой детали. Точные данные возьмите из официального каталога производителя вашего конкретного автомобиля или узла смарт-флайвила. Без этих спецификаций диагностика будет некорректной.

Используйте измерительные инструменты (штангенциркуль, микрометр, угломер) для точной фиксации текущих значений. Замеры выполняйте в контрольных точках, указанных в технической документации. Особое внимание уделите критичным зонам износа – местам контакта пружин, демпферным пазам и посадочным поверхностям.

Ключевые параметры для сверки

Сравните полученные результаты по следующим характеристикам:

• Угловой люфт: Максимально допустимое отклонение между массами в градусах (например: новая деталь – 15°±2°, предельный износ – 30°)
• Осевой люфт: Допустимый зазор вдоль оси вращения (например: норма – 0.3-0.8 мм, критичное значение – свыше 1.5 мм)
• Высота демпферных пружин: Сравнение с номинальной высотой и минимально допустимым остатком
• Диаметр посадочных поверхностей: Проверка на наличие выработки или деформации
• Состояние дуговых пазов: Отсутствие задиров, трещин и коррозии на рабочих поверхностях

Параметр	Новая деталь	Допустимый износ	Критичное значение
Угол поворота масс	15°±2°	до 25°	свыше 30°
Осевое биение	0.3-0.5 мм	до 1.0 мм	свыше 1.5 мм
Высота пружины №3	42.0 мм	не менее 40.5 мм	менее 39.8 мм

При обнаружении отклонений любого параметра за пределы "Допустимого износа" деталь требует замены, даже если визуальных повреждений нет. Превышение "Критичных значений" указывает на аварийное состояние узла. Ресурс детали считается исчерпанным при выходе за пределы допусков по двум и более основным параметрам.

Фиксируйте все замеры в протоколе диагностики с указанием точек контроля. Помните: производители регулярно обновляют технические требования – используйте только актуальную версию каталога для вашего VIN. Если спецификации недоступны, обратитесь к официальному дилеру марки.

Рекомендации по продлению срока службы после успешной диагностики

После подтверждения исправности двухмассового маховика критически важно минимизировать нагрузки, провоцирующие его преждевременный износ. Основной акцент делается на коррекцию стиля вождения и своевременное обслуживание силового агрегата.

Соблюдение простых правил эксплуатации значительно увеличит ресурс демпферного механизма. Учтите, что игнорирование этих мер даже при изначально работоспособном маховике быстро приводит к повторному появлению симптомов неисправности.

Ключевые меры для сохранения работоспособности маховика

Оптимизация вождения:

• Избегайте резких стартов с пробуксовкой сцепления
• Не допускайте длительной работы двигателя на экстремально низких оборотах (ниже 1200 об/мин)
• Плавно отпускайте педаль сцепления при трогании
• Отказывайтесь от агрессивного торможения двигателем на высоких передачах

Регламентное обслуживание:

1. Своевременно заменяйте сцепление (включая выжимной подшипник) при первых признаках износа
2. Контролируйте состояние опор двигателя и КПП – разрушенные подвесы усиливают вибрации
3. Используйте исключительно рекомендованные производителем масла для коробки передач
4. Регулярно проверяйте систему впрыска топлива для исключения троения мотора

Дополнительные предосторожности:

Неисправность	Воздействие на маховик	Мера профилактики
Чип-тюнинг двигателя	Резкий рост крутящего момента	Отказ от программ, увеличивающих момент ниже 2000 об/мин
Буксировка тяжелых прицепов	Постоянные перегрузки	Соблюдение заводских ограничений по массе прицепа
Движение по бездорожью	Частые пробуксовки	Минимизация нагрузок при преодолении препятствий

Ежегодная диагностика виброхарактеристик двигателя и КПП даже при отсутствии жалоб помогает выявить скрытые проблемы на ранней стадии. Помните: двухмассовый маховик наиболее уязвим при сочетании высокого крутящего момента и низких оборотов коленвала.

Когда самостоятельная проверка невозможна: случаи для обращения в сервис

При появлении явных симптомов неисправности (дребезжание на холостом ходу, вибрации при разгоне, стуки при запуске/остановке двигателя) самостоятельная диагностика часто становится неосуществимой из-за необходимости демонтажа трансмиссии. Для точного подтверждения дефекта двухмассового маховика требуется его визуальный осмотр и механическая проверка на стенде, что невозможно выполнить без специального оборудования и навыков.

Обращение в сервис строго необходимо при отсутствии доступа к подъемнику или трансмиссионной яме, так как работы проводятся под автомобилем. Попытка самостоятельного снятия коробки передач без опыта чревата повреждением креплений, сенсорных разъемов или магистралей сцепления, что приведет к дополнительным затратам на ремонт.

Критические ситуации для визита в сервис

• Необходимость демонтажа КПП – для извлечения маховика требуется отсоединение коробки передач, стартера и сцепления.
• Отсутствие диагностического оборудования – проверка демпфирующих свойств и углового люфта проводится на спецстендах.
• Подозрение на комплексную неисправность – когда симптомы могут указывать также на проблемы с коробкой передач, фрикционным диском или выжимным подшипником.

Симптом	Причина обращения
Вибрация руля/кузова при нагрузке	Требуется дифференциальная диагностика от дисбаланса колес или неисправностей двигателя
Щелчки при переключении передач	Риск повреждения синхронизаторов КПП при продолжении эксплуатации
Запах гари в салоне	Возможно разрушение демпферных пружин с заклиниванием элементов

1. Подготовьте историю симптомов – зафиксируйте условия появления шумов/вибраций (холодный пуск, определенные обороты).
2. Проверьте гарантийный статус – некоторые производители дают расширенную гарантию на двухмассовые маховики.
3. Исключите замену "вслепую" – сервис должен предъявить демонтированный дефектный узел для подтверждения диагноза.

Критерии принятия решения о замене двухмассового маховика

После проведения диагностики проанализируйте все выявленные симптомы и замеры. Сопоставьте их с типичными признаками неисправности двухмассового маховика: стуки при запуске/остановке двигателя, вибрации на низких оборотах, рывки при переключении передач, скрежет в области коробки. Убедитесь, что эти проявления не вызваны смежными проблемами – износом сцепления, неисправностями КПП или опор двигателя.

Оцените степень риска дальнейшей эксплуатации. Игнорирование неисправности приводит к ускоренному разрушению корзины сцепления, повреждению валов КПП или стартера, полному заклиниванию трансмиссии. При наличии критических признаков отложите эксплуатацию автомобиля до устранения неполадки.

Ключевые индикаторы необходимости замены

Примите решение о замене при выявлении одного или нескольких условий:

• Превышение допустимого люфта
  • Угловой люфт более 15-25° при ручной проверке
  • Осевое биение свыше 0.5 мм (замер индикатором)
• Механические повреждения:
  • Трещины на корпусе демпфера или ступице
  • Деформация или сколы зубьев венца
  • Следы перегрева (синие пятна на металле)
• Неустранимые шумы:
  • Характерный дребезжание на холостом ходу, пропадающее при выжиме сцепления
  • Металлический лязг при резком сбросе газа на 1.5-2 тыс. об/мин
• Косвенные признаки:
  • Пробег свыше 150 000 км при агрессивной эксплуатации
  • Повторяющийся выход из строя сцепления (2+ замены за 50 000 км)
  • Вибрации руля/кузова на 800-1200 об/мин, исчезающие при нажатии педали сцепления

Ситуация	Рекомендуемое действие
Люфт в пределах нормы, шумы отсутствуют	Эксплуатация допустима, повторить диагностику через 10 000 км
Выявлен 1 незначительный симптом (например, слабая вибрация)	Мониторинг состояния, замена при усилении признаков
Обнаружено 2+ критерия или критический люфт/повреждения	Немедленная замена двухмассового маховика

Важно: При сомнениях в интерпретации результатов или отсутствии опыта демонтажа КПП – обратитесь к специалистам. Неверная диагностика влечёт риск повреждения трансмиссии и дополнительных расходов.

Список источников

При подготовке материалов использовались специализированные технические руководства, практические пособия по автомобильному ремонту и экспертные мнения инженеров. Акцент сделан на проверенные методики диагностики, доступные для самостоятельного применения в гаражных условиях.

Источники включают официальную документацию производителей компонентов трансмиссии, профильные автомобильные издания и технические обзоры. Особое внимание уделено ресурсам с пошаговыми инструкциями по выявлению неисправностей двухмассовых маховиков без спецоборудования.

1. Руководства по ремонту и обслуживанию конкретных моделей автомобилей (Haynes, Bentley Publishers)
2. Технические бюллетени производителей двухмассовых маховиков: LUK, Sachs, Valeo
3. Специализированные форумы автомехаников: Drive2.ru, Drom.ru (разделы по трансмиссии)
4. Отраслевые учебные пособия: "Устройство и ремонт автомобильных сцеплений"
5. Видеоинструкции сертифицированных автомастерских на платформах YouTube
6. Статьи в журналах: "За рулём", "Авторевю" (архивные выпуски по диагностике)
7. Workshop manuals европейских производителей (VW, BMW, Volvo)

Видео: Как проверить двухмассовый маховик? Ремонт и возможные поломки.


• Ремонт ГРМ - последовательность работ

• Отзывы автовладельцев о мастерах кузовного ремонта

• Kia Rio X-Line - обзор и мнение владельцев
