Проверка фланца кардана - предупреждение поломки

Статья обновлена: 18.08.2025

Исправный фланец карданного вала – критически важный элемент для безопасной и бесперебойной работы трансмиссии автомобиля. Его состояние напрямую влияет на передачу крутящего момента и отсутствие вибраций.

Несвоевременная диагностика износа или повреждений этого узла неизбежно ведет к дорогостоящему ремонту, аварийному выходу из строя в движении и риску для безопасности. Регулярная проверка фланца позволяет выявить проблемы на ранней стадии и предотвратить катастрофические последствия.

Характерные симптомы износа или повреждения фланца

Появление вибрации в трансмиссии при разгоне или движении на определенных скоростях – первый тревожный сигнал. Вибрация часто сопровождается гулом или низкочастотным гудением, усиливающимся при нагрузке.

Люфт в соединении фланца карданного вала легко выявить при механической проверке. Поперечное или осевое качание элемента рукой указывает на критический износ шлицев, подшипников или крепежных отверстий.

Ключевые признаки неисправности

• Стук или щелчки при старте с места, переключении передач или сбросе газа
• Течь трансмиссионного масла из-под уплотнителя фланца
• Видимые повреждения: трещины, сколы, деформация посадочных поверхностей
• Коррозия или ускоренный износ шлицевого соединения
• Смещение вала относительно оси вращения при визуальном осмотре

Симптом	Возможная причина
Металлический скрежет	Разрушение подшипника крестовины
Резкая вибрация при торможении	Деформация фланца или ослабление креплений
Биение кардана на высоких оборотах	Дисбаланс из-за отсутствия балансировочных пластин

Необходимые инструменты для самостоятельной проверки

Для диагностики состояния фланца карданного вала потребуется минимальный набор инструментов, доступных большинству автовладельцев. Важно обеспечить безопасные условия работы: устойчивая опора автомобиля, включенный ручной тормоз и противооткатные упоры.

Проверка выполняется на заглушенном двигателе при снятой защите карданного вала. Обязательно используйте защитные очки и перчатки для предотвращения травм от грязи или металлической стружки.

Базовый комплект

• Гаечные ключи: набор рожковых/накидных ключей (размеры 12-19 мм) или торцовых головок для крепежа фланца
• Монтировка: ломик длиной 30-50 см для проверки люфта соединений
• Фонарь: мощный налобный или ручной фонарь для освещения труднодоступных зон
• Щуп: набор металлических пластин для измерения зазоров в шлицевом соединении

Дополнительные приспособления

Инструмент	Назначение
Мел/маркер	Нанесение меток на фланец перед разборкой
Струбцина	Фиксация вала при демонтаже крепежа
Диагностический зеркало	Контроль скрытых поверхностей фланца

Для точной оценки износа шлицев рекомендуется использовать микрометр или штангенциркуль. При выявлении дефектов потребуется съемник стопорных колец и комплект новых крепежных болтов с контргайками.

Поиск утечек трансмиссионного масла как косвенный признак проблем

Регулярный осмотр карданного вала на предмет масляных подтёков критичен: трансмиссионное масло может просачиваться через изношенные сальники фланца или повреждённые уплотнительные поверхности. Такие утечки указывают на нарушение герметичности соединений, что ведёт к снижению уровня смазки в редукторе и ускоренному износу подшипников.

Даже незначительные масляные следы вдоль вала или на внутренней поверхности колокола КПП требуют внимания – они сигнализируют о начинающемся разрушении сальника. Игнорирование приводит к вымыванию консистентной смазки из шарниров крестовины, коррозии шлицевого соединения и критическому люфту фланца.

Ключевые зоны контроля и последствия утечек

• Сальник фланца редуктора: Трещины или затвердение резины вызывают просачивание масла на стыке с карданом
• Уплотнение раздаточной коробки: Износ приводит к загрязнению шлицевого соединения абразивными частицами
• Прокладка фланца: Деформация или пересыхание провоцируют капиллярные протечки

Визуальный признак	Вероятная проблема	Риск для фланца
Масляное кольцо вокруг сальника	Выработка кромки уплотнения	Попадание грязи в подшипник, биение вала
Капли на нижних болтах крепления	Деформация привалочной плоскости	Разрушение шпилек, дисбаланс
Замасливание шлицев	Износ уплотнительной манжеты	Ударные нагрузки, скол зубьев

Важно: Обнаружение утечки требует немедленной диагностики сальников и посадочных мест фланца – замена уплотнений в 4 раза дешевле ремонта редуктора. Используйте только оригинальные сальники: несоответствие размеров или материала гарантирует повторную течь через 500-1000 км.

Визуальный осмотр фланца на предмет трещин и сколов

Тщательно очистите поверхность фланца от грязи, масла и ржавчины металлической щеткой или растворителем. Обеспечьте яркое освещение (рекомендуется использовать переносную лампу) для выявления малозаметных дефектов.

Осмотрите деталь под разными углами, уделяя особое внимание критичным зонам: местам крепления болтов, радиусным переходам, сварным швам и краям отверстий. Поворачивайте карданный вал для проверки всей окружности фланца.

Ключевые признаки повреждений

Трещины проявляются как тонкие темные линии, часто расходящиеся от монтажных отверстий или сварных соединений. Для выявления скрытых дефектов используйте магнитопорошковый метод или капиллярный контроль (пенетрант).

Сколы и выбоины визуально определяются по локальным нарушениям геометрии поверхности, особенно в местах контакта с крепежом. Проверяйте целостность зубьев шлицевого соединения.

Порядок действий при обнаружении дефектов

1. Отметьте поврежденный участок мелом или маркером
2. Измерьте глубину и длину дефекта щупом или микроскопом
3. Сравните параметры с допустимыми нормами производителя

Тип дефекта	Допустимый размер	Действие
Поверхностная трещина	не более 2 мм	Шлифовка + контроль
Сквозная трещина	недопустимо	Замена фланца
Скол кромки отверстия	не более 10% диаметра	Рассверливание + калибровка

Важно: Фланцы с трещинами глубиной свыше 0.5 мм или протяженностью более 5 мм подлежат обязательной замене независимо от расположения. Повторное использование таких деталей приводит к разрушению узла при нагрузках.

Обнаружение следов коррозии на ответных частях соединения

Осмотрите шлицевые втулки, ступицы и крепежные отверстия на предмет окислов, рыжих пятен или расслоения металла. Особое внимание уделите скрытым зонам под болтами и внутренним поверхностям шлицов, где влага скапливается чаще всего. Проверьте состояние защитных покрытий – сколы или вздутия лака указывают на начало коррозионного процесса.

Используйте тактильный контроль: зачистите подозрительные участки мелкой наждачной бумагой (Р400-Р600), чтобы отличить поверхностную ржавчину от глубокой. Каверны глубиной более 0,5 мм или хрупкость металла при простукивании требуют замены детали. Обязательно проверьте геометрию отверстий штангенциркулем – коррозия часто вызывает эллипсность свыше 0,3 мм.

Критерии оценки и действия

• Допустимо: Единичные точки ржавчины до 2 мм без глубинных поражений
• Требуется зачистка: Локальные очаги до 15% площади с сохранением толщины металла
• Замена узла: Сквозные поражения, расслоение шлицов или коррозия >30% поверхности

Метод обработки	Технология	Защита после обработки
Механическая зачистка	Дрель с латунной щеткой + обезжиривание	Цинк-наполненный грунт
Химическое удаление	Ингибированные преобразователи ржавчины	Эпоксидный лак

Важно: После устранения коррозии проверьте соединение на биение – поражения снижают жесткость металла. Используйте только штатные крепежи с гальваническим покрытием, самодельные болты ускорят повторное окисление. При сборке заполните шлицы консистентной смазкой с ингибиторами коррозии (типа EFELE UNI-M).

Проверка затяжки крепёжных болтов фланцевого соединения

Регулярный контроль момента затяжки болтов критически важен для предотвращения самоотвинчивания, утечек масла и разрушения фланцевого соединения карданного вала. Ослабление крепежа вызывает вибрации, ударные нагрузки и приводит к деформации посадочных мест или полному отрыву фланца.

Проверка выполняется динамометрическим ключом с точным соблюдением величины момента, указанной производителем ТС. Последовательная протяжка всех болтов по определённой схеме исключает перекос фланца и обеспечивает равномерное распределение нагрузки.

Порядок выполнения контроля

Обязательные этапы проверки:

1. Очистку резьбы болтов и отверстий от грязи и следов коррозии
2. Визуальный осмотр на наличие сколов, трещин и деформации резьбы
3. Применение калиброванного динамометрического ключа с точностью не ниже ±3%
4. Затяжку по крестообразной схеме (начиная от центральных болтов к периферийным)
5. Повторную проверку момента после пробега 500-1000 км

Критерии замены крепежа:

• Появление следов вытяжки на стержне болта
• Сорванная или деформированная резьба
• Отклонение усилия затяжки более чем на 15% от номинала

Тип соединения	Рекомендуемый момент (Нм)*	Периодичность проверки
Малолитражные авто	60-80	Каждое ТО-2
Грузовики/внедорожники	110-160	Каждое ТО-1
Спецтехника	200-400	Еженедельно

*Точные значения уточняются в manual производителя

Оценка состояния резьбы крепёжных элементов

Тщательно осмотрите резьбовую часть каждого болта и гайки на предмет механических повреждений: сколов, замятий, вмятин или следов коррозии. Используйте увеличительное стекло для выявления микротрещин в зоне первого витка – области максимальной нагрузки. Проверьте соответствие шага резьбы эталонным значениям шаблоном-резьбомером, особенно после предыдущих демонтажей.

Оцените степень износа по свободному ходу крепежа при ручном накручивании гайки до упора. Любой ощутимый люфт или "проскальзывание" указывают на критический износ. Проверьте геометрию с помощью калиброванного винта – сопротивление при вкручивании должно быть равномерным по всей длине без перекосов. Отбраковывайте элементы с деформированными или "срезанными" вершинами профиля.

Критерии для немедленной замены крепежа

• Визуальные дефекты: ржавчина, заполняющая более 30% площади резьбы, или глубокие коррозийные раковины
• Геометрические нарушения: нарушение шага, сплющенные или слизанные грани витков
• Механические повреждения: трещины любой глубины, отколотые фрагменты металла

Тип дефекта	Допустимый предел	Действие
Заусенцы на витках	Единичные, не более 2 шт.	Удалить надфилем с последующей проверкой
Следы коррозии	Поверхностные, без потери сечения	Очистить щёткой, покрыть антикором
Износ профиля	Уменьшение высоты витка ≤ 10%	Замена при динамической нагрузке узла

Применяйте динамометрический ключ для контроля момента затяжки после замены крепежа – отклонение от спецификации производителя свыше 15% провоцирует ускоренный износ резьбы. Для ответственных соединений используйте болты с индикаторными головками, визуально отображающими степень натяжения.

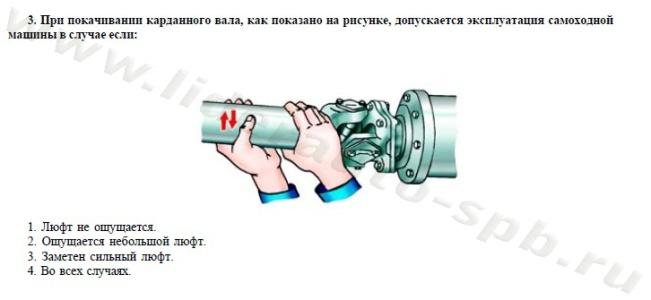

Контроль люфта в крестовине кардана через фланцевое соединение

Люфт в крестовине карданного вала напрямую влияет на вибрации и ускоренный износ трансмиссии. Проверка через фланцевое соединение позволяет выявить критический зазор без демонтажа узла, что упрощает диагностику.

Для точного определения величины люфта зафиксируйте фланец кардана монтировкой или струбциной. Рукой резко проверните противоположный фланец в обе стороны – движение более 2-3° свидетельствует о выработке в игольчатых подшипниках крестовины.

Алгоритм контроля и допустимые нормы

Этап проверки	Критерий неисправности	Допустимый люфт
Осевое смещение фланцев	Видимое смещение при покачивании	≤ 0.1 мм
Угловое перемещение	Слышимый стук/щелчки	≤ 3°

Обязательные условия для точной диагностики:

• Автомобиль на эстакаде или подъемнике с вывешенными колесами
• Рычаг КПП в нейтральном положении
• Ручной тормоз отпущен

При обнаружении люфта проверьте соосность фланцев и состояние шлицевого соединения. Игнорирование даже незначительного зазора приводит к:

1. Разбитию посадочных мест подшипников
2. Деформации вилок кардана
3. Разрушению промежуточной опоры

Своевременная замена крестовины при превышении допустимых значений предотвратит аварийный развал карданной передачи и повреждение коробки передач или редуктора.

Проверка работоспособности подвесного подшипника в узле крепления

Состояние подвесного подшипника напрямую влияет на плавность хода и долговечность карданной передачи. Его неисправность приводит к вибрациям, шумам и может спровоцировать разрушение других элементов трансмиссии.

Регулярный осмотр и проверка подвесного подшипника являются обязательной частью профилактического обслуживания карданного вала. Своевременное выявление износа позволяет избежать внезапной поломки и дорогостоящего ремонта.

Основные методы проверки

Визуальный осмотр:

• Исследуйте корпус подшипника на предмет трещин, сколов или глубоких царапин.
• Проверьте целостность резиновой подушки (демпфера), удерживающей подшипник в кронштейне. Ищите признаки старения, растрескивания, разрывов или отслоения резины от металла.
• Осмотрите пыльник подшипника (если он есть) на герметичность и отсутствие повреждений.
• Обратите внимание на следы вытекания смазки (темные пятна, засохшие потеки) вокруг подшипника.

Проверка на люфт и заклинивание:

• Надежно зафиксируйте карданный вал (можно использовать противооткатные упоры и стояночный тормоз).
• Возьмитесь рукой за корпус подвесного подшипника и попытайтесь покачать его вверх-вниз и из стороны в сторону относительно кронштейна крепления. Допустимый люфт практически отсутствует. Любое заметное качание указывает на износ резиновой подушки или разрушение внутренней обоймы подшипника.
• Попытайтесь провернуть корпус подшипника вокруг оси вала. Он должен быть жестко зафиксирован в кронштейне, вращаться должен только сам вал.
• Вращайте карданный вал вручную (при вывешенном приводном колесе или на нейтральной передаче). Подшипник должен вращаться плавно, без заеданий, рывков или ощутимого сопротивления. Заклинивание или тугой ход – явный признак неисправности.

Проверка на шум:

• При вращении вала вручную прислушайтесь к работе подшипника. Шелест или легкий равномерный гул могут быть нормой для некоторых типов подшипников, особенно новых. Тревожные признаки:
  • Хруст, скрежет, скрип, рокот – свидетельствуют о разрушении сепаратора, тел качения или дорожек качения.
  • Ритмичные постукивания или щелчки – могут указывать на выработку в посадочных местах или сколы на элементах подшипника.
• Обязательно проведите тест-драйв. Прислушивайтесь к звукам из области карданного вала на разных скоростях и режимах движения (разгон, движение накатом, нагрузка). Характерный гул или вой, меняющийся в зависимости от скорости, часто указывает именно на износ подвесного подшипника.

Проверка на вибрацию:

• Изношенный подвесной подшипник часто вызывает вибрации, передающиеся на кузов автомобиля, особенно заметные на определенных скоростях (обычно в диапазоне 60-100 км/ч). Вибрации могут усиливаться при разгоне или сбросе газа.

Критерий проверки	Признак исправности	Признак неисправности
Внешний вид (корпус, резиновая подушка, пыльник)	Нет повреждений, трещин, подтеков смазки	Трещины, разрывы, отслоения, сильные потертости, потеки смазки
Люфт корпуса подшипника	Отсутствует	Заметное качание вверх-вниз/в стороны
Вращение	Плавное, без заеданий	Тугое вращение, заклинивание, заедания
Шум при вращении (ручном/на ходу)	Равномерный легкий шелест или отсутствие посторонних звуков	Хруст, скрежет, рокот, вой, ритмичные стуки/щелчки
Вибрация на ходу	Отсутствует	Вибрации кузова на определенных скоростях

Обнаружение любого из признаков неисправности подвесного подшипника (люфт, шум, вибрация, повреждения) требует его немедленной замены. Эксплуатация автомобиля с неисправным подвесным подшипником недопустима, так как это приводит к ускоренному износу шлицевого соединения кардана, деформации вала и риску его разрушения в движении.

Диагностика эллипсности посадочного места под подшипник

Эллипсность посадочной поверхности фланца карданного вала возникает из-за неравномерного износа, усталости металла или некачественного ремонта. Эта деформация нарушает геометрию окружности отверстия под подшипник, превращая её в овал. Даже незначительное отклонение создает дисбаланс и вибрации, ускоряя разрушение узла.

Невыявленная эллипсность провоцирует перекос подшипника, вызывая локальные перегрузки на дорожках качения. Это приводит к перегреву, заклиниванию крестовины и внезапному обрыву кардана. Критичным считается превышение допустимого значения в 0,03-0,05 мм для легковых авто и 0,08 мм для грузовых.

Методы выявления дефекта

Инструментальный контроль нутромером:

1. Очистите посадочное место от грязи и заусенцев
2. Установите нутромер в отверстие под углом 90° к оси вала
3. Снимите замеры в 4-х сечениях с шагом 45°
4. Рассчитайте разницу между максимальным и минимальным показателем

Альтернативный способ: использование индикаторного приспособления с разжимными кулачками. Фиксация отклонений стрелочным индикатором при провороте фланца на 360° дает наглядную картину эллипсности.

Тип ТС	Допуск (мм)	Критичное значение (мм)
Легковые	0,03	0,05
Грузовые	0,05	0,08
Спецтехника	0,06	0,10

Косвенные признаки при эксплуатации:

• Вибрация карданного вала на скоростях свыше 60 км/ч
• Характерный гул при разгоне
• Люфт подшипника при ручной проверке

Выявление деформации посадочной поверхности фланца

Деформация посадочной поверхности фланца карданного вала – критический дефект, приводящий к биению, вибрациям и ускоренному износу сопрягаемых деталей (крестовин, подшипников, шлицевых соединений). Нарушение плоскостности или конусности места установки подшипников крестовины или шлицевого вала провоцирует перекосы, создает локальные зоны повышенного напряжения и неизбежно завершается разрушением узла.

Игнорирование даже незначительных отклонений геометрии провоцирует цепную реакцию: нарушается центровка карданной передачи, возникают ударные нагрузки, разрушаются сальники, течет смазка. Своевременное обнаружение искривлений – ключевое условие предотвращения аварийных ситуаций и дорогостоящего ремонта.

Методы контроля геометрии:

• Визуальный осмотр и тактильная проверка: Зачистка поверхности от грязи и ржавчины. Проверка "на ребро" линейкой или ровным металлическим краем (щупом) на просвет. Ощупывание пальцами (в защитных перчатках) для выявления задиров, выбоин, волнообразности.
• Измерительный инструмент:
  • Поверочная плита и щупы: Прижим фланца к плите. Замер величины зазора в различных точках по контуру щупами разной толщины.
  • Индикаторный нутромер (микрометр) / Специальные шаблоны: Точное измерение диаметра посадочного отверстия под подшипник крестовины в нескольких сечениях (для выявления овальности) и по глубине (для выявления конусности).
  • Индикатор часового типа со стойкой: Фиксация фланца в центрах или V-блоках. Установка индикаторного наконечника на контролируемую поверхность (торцевую или цилиндрическую). Проворот фланца и регистрация величины биения стрелки индикатора.

Критерии браковки:

Параметр	Допустимое отклонение	Требуемое действие при превышении
Биение торцевой поверхности (под прижимную шайбу/кольцо)	Не более 0.05-0.1 мм	Замена фланца
Биение цилиндрической поверхности (под наружное кольцо подшипника крестовины)	Не более 0.03-0.05 мм	Замена фланца
Овальность / Конусность отверстия под подшипник	Не более 0.01-0.02 мм	Замена фланца
Глубокие задиры, выбоины, коррозия на посадочных поверхностях	Недопустимы	Замена фланца

Важно: Замеры биения обязательно проводятся на чистой поверхности, свободной от заусенцев и локальных повреждений. Фланец должен быть надежно зафиксирован без перекоса. При малейших сомнениях в точности измерений или значительном отклонении от норм фланец подлежит безусловной замене. Попытки правки (рихтовка, проточка) недопустимы – они нарушают структуру металла и не гарантируют восстановления исходной геометрии под нагрузкой.

Контроль соосности выходного вала коробки и редуктора

Несоосность валов приводит к вибрациям, перегреву подшипников и ускоренному износу уплотнений. Даже минимальное отклонение создает переменные нагрузки на фланец карданного вала, провоцируя усталостные трещины в зоне сварки или у основания шлицов.

Проверка выполняется при монтаре агрегатов и после замены опор двигателя/КПП. Используется два метода: лазерная центровка (предпочтительно) или индикаторная рамка с часовым индикатором. Допустимое отклонение – не более 0,1 мм по осевому смещению и 0,05° по угловому рассогласованию.

Технология контроля лазерным стендом

1. Закрепите измерительные головки на фланцах коробки и редуктора.
2. Совместите лазерные лучи по нулевым меткам базовой головки (КПП).
3. Проверьте показания на целевой головке (редуктор) в 4 положениях (0°, 90°, 180°, 270°).
4. Рассчитайте вертикальное/горизонтальное смещение по формуле: (Max значение – Min значение) / 2.

Тип рассогласования	Признак проблемы	Метод коррекции
Угловое (горизонталь)	Разные показания на 0° и 180°	Сдвиг задней опоры редуктора
Параллельное (вертикаль)	Разные показания на 90° и 270°	Добавление/удаление прокладок под опоры

Важно: Затяжку крепежа опор выполняйте только после выставления соосности. При использовании индикатора избегайте перекоса измерительной скобы – фиксируйте ее строго параллельно оси вала.

Проверка биения фланцевого соединения при вращении

Биение фланца карданного вала возникает при деформации посадочной поверхности или нарушении центровки. Невыявленное вовремя отклонение приводит к вибрациям, ускоренному износу подшипников и крестовин.

Для проверки зафиксируйте вал, установите индикатор часового типа перпендикулярно рабочей поверхности фланца. Наконечник прибора должен касаться контрольной точки на расстоянии 5-10 мм от крепежных отверстий.

Порядок измерений

1. Поворачивайте вал вручную на 360°, наблюдая за показаниями индикатора
2. Отметьте максимальное и минимальное значения шкалы
3. Рассчитайте разницу между экстремумами – это величина биения

Допустимые пределы:

Диаметр фланца (мм)	Макс. биение (мм)
До 100	0,05
100-200	0,08
Свыше 200	0,10

При превышении норм выполните:

• Проверку затяжки крепежных болтов (момент по спецификации производителя)
• Контроль соосности валов лазерным теодолитом
• Проточку посадочной поверхности на токарном станке

Критическое биение требует замены фланца – проточка не устраняет дисбаланс при сильной деформации. Игнорирование параметра гарантированно вызывает разрушение карданного шарнира при резонансных нагрузках.

Оценка плотности прилегания фланцев друг к другу

Проверка плотности контакта между фланцами карданного вала – критически важная процедура для предотвращения утечек трансмиссионного масла, вибраций и преждевременного разрушения соединения. Любой зазор или неравномерность прилегания создают зоны концентрации напряжений, что многократно увеличивает риск усталостного разрушения металла при динамических нагрузках.

Для точной оценки используйте щуп измерительный (щуплейку): последовательно проверяйте зазор по всему периметру стыка в нескольких точках, отстоящих друг от друга примерно на 90 градусов. Максимально допустимый зазор всегда указан в технической документации производителя (обычно не превышает 0,05–0,1 мм для стандартных соединений). Особое внимание уделите зонам вокруг крепежных отверстий.

Ключевые методы контроля и допустимые отклонения

Помимо щупа применяйте следующие способы проверки:

• Визуальный осмотр следов контакта: после разборки исследуйте рабочие поверхности фланцев на наличие равномерного матового отпечатка по всей площади прилегания. Блестящие пятна или локальные следы износа указывают на неполный контакт.
• Проверка на биение: зафиксируйте один фланец, установите индикатор часового типа на поверхность второго фланца и проворачивайте вал. Отклонение (биение) более 0,1–0,15 мм свидетельствует о деформации или неправильном монтаже.

Категорически недопустимо пытаться компенсировать зазор подтягиванием болтов сверх установленного момента – это приводит к деформации фланцев и разрушению крепежа.

Параметр	Инструмент контроля	Допустимое отклонение
Величина зазора	Щуп измерительный	≤ 0,05 мм (прецизионные валы), ≤ 0,1 мм (стандартные)
Радиальное биение	Индикатор часового типа	≤ 0,15 мм
Параллельность поверхностей	Поверочная плита + щуп	Зазор отсутствует

При обнаружении несоосности, деформации или превышении допустимых зазоров фланец подлежит рихтовке на прессе (если это допускает конструкция) или обязательной замене. Игнорирование этих дефектов гарантированно приведет к трещинам в районе крепежных отверстий и отрыву фланца при эксплуатации.

Диагностика шероховатости и повреждений контактных плоскостей

Состояние контактных плоскостей фланца напрямую влияет на герметичность соединения и равномерность распределения нагрузки. Недостаточная чистота поверхности или механические повреждения провоцируют перекосы, вибрации и ускоренный износ крепежа. Контроль этих параметров обязателен при каждой плановой проверке карданного вала.

Диагностика выполняется в три этапа: визуальный осмотр, инструментальная проверка шероховатости и оценка геометрии плоскостей. Для корректных результатов поверхности предварительно очищаются от масла, грязи и следов коррозии металлической щеткой или безворсовой ветошью.

Методика выявления дефектов

Визуально-тактильный контроль: Ищите царапины, забоины, локальную коррозию и неравномерный блеск. Проведите ногтем поперек поверхности – глубокие риски ощущаются как явные помехи.

Измерение шероховатости:

• Используйте портативный профилометр с игольчатым датчиком. Замеряйте параметр Ra минимум в 5 точках по диагоналям фланца.
• Допустимое значение: Ra ≤ 3,2 мкм. Превышение ведет к микроподтеканиям масла и ослаблению стяжки болтов.
• При отсутствии прибора сравните поверхность с эталонным образцом шероховатости (шаблоном).

Проверка плоскостности:

1. Приложите лекальную линейку к поверхности вдоль и поперек осей крепежных отверстий.
2. Измерьте щупом зазор между линейкой и фланцем. Критичное отклонение – свыше 0,05 мм.
3. Особое внимание уделите зонам вокруг отверстий – здесь часто возникают вмятины от перетянутых болтов.

Тип дефекта	Последствия	Решение
Глубокие царапины (более 0,1 мм)	Концентрация напряжений, трещины	Замена фланца
Коррозия >30% площади	Нарушение прилегания, биение	Замена фланца
Локальные вмятины	Перекос соединения	Шлифовка (если глубина ≤0,2 мм)

Важно: Шлифовка допускается только при сохранении минимальной толщины фланца согласно техтребованиям производителя. После механической обработки обязателен контроль плоскостности и шероховатости.

Анализ состояния шлицевого соединения на валу

Шлицевое соединение карданного вала подвержено износу и деформациям из-за циклических нагрузок, вибраций и недостаточной смазки. Регулярный визуальный осмотр и инструментальная диагностика критически важны для выявления ранних признаков повреждений до возникновения критической поломки. Контроль состояния включает оценку люфтов, геометрии профиля и поверхностных дефектов.

Концентрация напряжений в зоне шлицов резко возрастает при наличии задиров, вмятин или коррозии, что ведет к ускоренному разрушению. Использование щупов для замера зазоров и профилометров для анализа микрорельефа поверхностей позволяет объективно оценить степень износа. Особое внимание уделяют равномерности контакта по всей длине соединения и отсутствию перекосов.

Ключевые параметры для диагностики

• Радиальный и осевой люфт: Превышение допустимых значений (обычно >0,3 мм) указывает на критический износ.
• Состояние поверхностей: Отсутствие задиров, выкрашивания, коррозионных пятен и пластической деформации.
• Целостность смазочного слоя: Наличие равномерного покрытия консистентной смазкой в полостях.

Тип дефекта	Визуальные признаки	Метод проверки
Износ боковых граней	Зеркальный блеск, заусенцы	Калибр-скоба, визуальный
Усталостные трещины	Тонкие радиальные линии у основания шлицов	Магнитно-порошковая дефектоскопия
Деформация вала	Эллипсность посадочных зон	Индикатор часового типа

Профилактические меры включают замену поврежденных шлицовых втулок при обнаружении волнистости поверхностей, обязательную ультразвуковую очистку перед осмотром и применение только рекомендованных производителем смазок. При монтаже строго соблюдают момент затяжки крепежа и соосность узлов для исключения эксцентричной нагрузки.

Процедура измерения осевого перемещения детали штангенциркулем

Для измерения осевого перемещения (люфта) фланца карданного вала штангенциркулем требуется предварительная фиксация вала от проворачивания. Надежно закрепите карданный вал, например, установив автомобиль на ручной тормоз и подложив противооткатные башмаки под колеса, или используя специальный стопор трансмиссии. Убедитесь, что точка измерения на фланце чистая и не имеет повреждений (забоин, коррозии), которые могут исказить результаты.

Выберите штангенциркуль с глубиномером достаточной длины. Сдвиньте губки глубиномера до упора и установите нулевое положение шкалы. Аккуратно приложите торец неподвижной (опорной) рамки штангенциркуля перпендикулярно к неподвижной детали рядом с фланцем (например, к корпусу редуктора или раздаточной коробки). Губку глубиномера выдвиньте до касания с контрольной точкой на торце фланца карданного вала.

Последовательность замеров

1. Фиксация начального положения: Осторожно прижмите губку глубиномера к фланцу. Не прикладывая излишних усилий, зафиксируйте показание штангенциркуля. Запишите это значение как L1.
2. Создание осевого усилия: Надежно удерживая штангенциркуль в том же положении (торец рамки плотно прижат к неподвижной детали), попросите помощника осторожно сдвинуть фланец вдоль оси вала в одном направлении (например, от коробки). Прикладываемое усилие должно соответствовать нормам для данного узла (обычно указывается в руководстве по ремонту).
3. Измерение смещенного положения: После сдвига фланца, убедившись, что губка глубиномера все еще касается контрольной точки, снимите второе показание штангенциркуля. Запишите это значение как L2.
4. Определение люфта: Рассчитайте величину осевого перемещения (люфта) по формуле: Люфт = |L1 - L2|.
5. Повторная проверка: Верните фланец в исходное положение, а затем сместите его в противоположном направлении. Повторите шаги 2-4 для подтверждения результата и проверки симметричности люфта. Выполните несколько циклов измерений для получения достоверного среднего значения.

Величина измеренного осевого перемещения сравнивается с допустимыми пределами, установленными производителем транспортного средства. Превышение нормы указывает на износ деталей шлицевого соединения карданного вала или подшипников.

Величина люфта (мм)	Возможная причина / Рекомендуемое действие
0.00 - 0.05	Норма для большинства легковых автомобилей. Люфт практически отсутствует.
0.05 - 0.15	Допустимый износ, требует контроля при последующих ТО. Возможен легкий износ шлицов или подшипников.
0.15 - 0.30	Повышенный износ. Необходима диагностика карданного вала (шлицевое соединение, крестовины, подвесной подшипник) в ближайшее время.
Более 0.30	Критический износ. Высокий риск поломки. Требуется немедленный ремонт или замена узла.

Точность измерения зависит от чистоты поверхности, правильности установки нуля штангенциркуля, перпендикулярности приложения инструмента и стабильности прилагаемого усилия при сдвиге фланца. Регулярная проверка осевого люфта штангенциркулем позволяет своевременно выявить износ и предотвратить дорогостоящий ремонт или аварийную поломку карданного вала в движении.

Проверка зазоров в шпоночном пазу (при наличии)

Недопустимый зазор между шпонкой и стенками паза фланца приводит к ударным нагрузкам и деформациям при передаче крутящего момента. Это провоцирует ускоренный износ шлицевого соединения, раскручивание крепежных гаек и разрушение вала или фланца. Регулярная диагностика предотвращает критический люфт.

Для проверки демонтируйте шпонку и очистите паз от загрязнений металлической щеткой. Визуально оцените состояние рабочих граней на отсутствие задиров, вмятин и коррозии. Используйте щуп или нутромер для замера ширины паза в трех точках по длине, сравнивая результаты с паспортными допусками производителя.

Порядок контроля и допустимые отклонения

Критерии оценки:

• Максимально допустимый зазор: 0,05-0,1 мм для валов диаметром до 50 мм
• Боковой зазор более 0,3 мм требует замены фланца
• Овальность паза свыше 0,08 мм – признак деформации

Диаметр вала (мм)	Номинальная ширина паза (мм)	Предельный износ (мм)
До 30	8+0,035	8,2
30-50	14+0,04	14,25
Свыше 50	18+0,05	18,3

Технология восстановления: При превышении допусков выполните фрезеровку паза под ремонтную шпонку с увеличением размера на 0,5 мм. Наплавка стенок с последующей механической обработкой допустима только для фланцев из сталей 40Х или 45. Запрещено устанавливать прокладки между шпонкой и пазом – это снижает надежность соединения.

Технология измерения радиального зазора индикатором

Установите индикатор часового типа на магнитную стойку, надежно закрепив основание на неподвижной части фланца карданного вала. Расположите измерительный наконечник индикатора строго перпендикулярно к поверхности шейки крестовины, обеспечивая предварительный нажим 1-2 мм для компенсации возможных биений.

Вручную проворачивайте карданный вал в обоих направлениях, контролируя плавность хода. Фиксируйте максимальное и минимальное показания индикатора при крайних положениях шейки крестовины. Радиальный зазор определяется как разница между этими значениями.

Критерии оценки результатов

Сравните полученное значение с допусками производителя транспортного средства. Превышение 0,5 мм для легковых автомобилей или 0,8 мм для грузовых моделей свидетельствует о критическом износе подшипников крестовины.

Типичные ошибки при замерах

• Неправильная ориентация щупа индикатора (угол ≠ 90°)
• Недостаточное или избыточное усилие прижатия
• Измерение на загрязнённых или повреждённых поверхностях
• Неучёт люфтов в опорах карданного вала

Тип ТС	Допустимый зазор (мм)	Критичный зазор (мм)
Легковые авто	до 0,3	> 0,5
Грузовики	до 0,5	> 0,8
Спецтехника	до 1,0	> 1,5

При обнаружении зазора, приближающегося к критическому, выполните повторный замер в двух перпендикулярных плоскостях для исключения погрешности. Всегда проверяйте одновременно 4 шейки крестовины – неравномерный износ указывает на деформацию вала или нарушение центровки.

Метод определения осевого смещения с помощью манометра

Для измерения осевого люфта фланца карданного вала манометр фиксируется на неподвижной части трансмиссии. Измерительный шток прибора плотно упирается в торец контролируемого фланца строго параллельно оси вала. Требуется обеспечить стабильный контакт наконечника с поверхностью без перекосов.

Показания манометра обнуляются в исходном положении. Затем вал проворачивается вручную на полный оборот с одновременным контролем отклонения стрелки прибора. Фиксируются максимальное и минимальное значения шкалы во время вращения, отражающие крайние точки осевого перемещения фланца.

Порядок расчета смещения

Разность между зафиксированными максимумом и минимумом показаний манометра соответствует величине осевого смещения. Например:

Максимальное значение	1.8 мм
Минимальное значение	0.3 мм
Фактический люфт	1.5 мм

Критерии оценки:

• Допустимое смещение: ≤ 0.2 мм для новых узлов
• Предельное значение: ≥ 0.5 мм требует замены компонентов

Проверка выполняется минимум в трёх точках по окружности фланца для исключения погрешности. Превышение нормативов указывает на износ:

1. Шлицевого соединения вала
2. Подшипников опоры
3. Посадочных мест фланца

Важно: Замеры производятся на разгруженном валу при снятом карданном шарнире. Температура окружающей среды должна соответствовать условиям эксплуатации.

Особенности диагностики температурных деформаций в процессе работы

Температурные деформации фланца карданного вала возникают из-за локального перегрева, вызванного трением, недостаточной смазкой или нарушением соосности соединений. Контроль теплового состояния в реальном времени позволяет выявить аномалии до появления трещин или критического изменения геометрии сопрягаемых поверхностей.

Использование бесконтактных инфракрасных пирометров или термографических камер обеспечивает точное измерение температуры на поверхности фланца без остановки оборудования. Критическими считаются показатели, превышающие нормативные значения для конкретной модели вала более чем на 15-20%, особенно при неравномерном распределении тепла по периметру соединения.

Ключевые методы и параметры диагностики

Основные способы мониторинга:

• Термографическая съемка в рабочих режимах для визуализации "горячих точек"
• Сравнение температурных профилей симметричных точек на фланце
• Фиксация скорости нарастания температуры при изменении нагрузки

Критерии оценки:

Параметр	Норма	Предаварийное состояние
Макс. температура фланца	до 70°C	85-100°C
Разница температур по секторам	< 5°C	> 15°C
Скорость нагрева (при нагрузке)	1-2°C/мин	5°C/мин и выше

Важно: Данные корректируются с учетом внешней температуры и скорости вращения вала. Регулярная фиксация показателей в журнале диагностики позволяет построить тренды и прогнозировать износ.

Особое внимание уделяют зонам крепления подшипников и шлицевым соединениям – участкам с максимальной концентрацией напряжений. При обнаружении асимметричного нагрева немедленно проверяют балансировку узла и состояние смазочных каналов.

Как проверить балансировку узла без стенда

Проверка балансировки карданного вала без специального оборудования требует внимательности и соблюдения мер безопасности. Основной принцип основан на выявлении вибраций при вращении узла на минимально возможных оборотах.

Подготовьте ровную площадку, надежно зафиксируйте автомобиль противооткатными упорами и включите ручной тормоз. Обязательно заглушите двигатель и отсоедините клеммы аккумулятора перед началом работ.

Порядок диагностики

1. Снимите защитные кожухи для обеспечения доступа к карданному валу
2. Пометите взаимное положение фланцев несмываемым маркером (крест-накрест)
3. Проведите рукой по поверхности вала на предмет вмятин, деформаций или следов ударов
4. Прокрутите вал вручную на 2-3 оборота, отслеживая биение:
   • Зазор между меткой на валу и неподвижным указателем (проволокой)
   • Равномерность вращения (заедания, рывки)
5. Визуально оцените состояние:

   Элемент	Признак дисбаланса
   Подвесные подшипники	Люфт, трещины, разрыв резины
   Крестовины	Заклинивание, скрип, зазор в шарнирах
   Фланцы	Сколы, деформация крепежных отверстий

Критичные показатели: биение свыше 0.8 мм, видимая деформация, неравномерное вращение или посторонние шумы требуют немедленного демонтажа и профессиональной балансировки. Помните: длительная эксплуатация разбалансированного вала приводит к разрушению коробки передач и редуктора.

Выявление вибрации на разных скоростях движения

Проверка вибраций требует последовательного тестирования на различных скоростных режимах. Начните с плавного разгона от 40 до 80 км/ч, фиксируя точки возникновения вибрации. Обратите особое внимание на диапазон 60-70 км/ч – здесь чаще всего проявляются дисбаланс кардана или износ фланца.

Повторите процедуру при движении накатом (с выключенной передачей) для исключения влияния двигателя и трансмиссии. Вибрация, сохраняющаяся в этом режиме, указывает на проблемы с фланцем или крестовинами. Обязательно проверьте заднюю ось, поддомкратив автомобиль и запустив привод на разных оборотах.

Ключевые методы диагностики

Используйте специализированные инструменты для точного определения источника:

• Вибрационные датчики с фиксацией амплитуды колебаний
• Лазерный тестер биения карданного вала (допуск: не более 0.5 мм)
• Диагностический стенд для балансировки

Типичные признаки неисправности фланца:

Скоростной диапазон	Характер вибрации	Возможная причина
40-50 км/ч	Легкая тряска руля	Начальная стадия деформации фланца
60-80 км/ч	Гул + вибрация кузова	Износ шлицевого соединения
Выше 90 км/ч	Резонансная тряска сидений	Критический дисбаланс карданного вала

Проверяйте крепежные болты фланца на момент затяжки (для легковых авто: 90-110 Н·м). Люфт более 0.3 мм при ручном покачивании вала требует немедленной замены узла. После ремонта обязательна динамическая балансировка всего карданного вала в сборе.

Анализ посторонних звуков при разгоне и торможении

При разгоне автомобиля обращайте внимание на резкие металлические щелчки или скрежет, возникающие в момент начала движения. Эти звуки часто указывают на люфт в шлицевом соединении фланца карданного вала или износ подшипников крестовины. Звук может усиливаться при старте под нагрузкой (например, в гору) и пропадать на равномерном ходу.

Во время торможения особенно критичны низкочастотные стуки или гул, сопровождающиеся вибрацией кузова. Такие симптомы часто свидетельствуют о деформации фланца, дисбалансе вала или разрушении эластичной муфты. Звук обычно возникает в момент замедления и прекращается после остановки транспортного средства.

Диагностика по характеру звуков

Для точной локализации проблемы выполните следующие действия:

1. Проверка на разных режимах
   Разгоняйтесь резко и плавно, тормозите двигателем и педалью, отмечая разницу в звуках.
2. Определение зоны вибрации
   Приложите руку к полу возле карданного тоннеля – усиление вибрации подтверждает неисправность вала.

Тип звука	Возможная причина	Экстренные меры
Щелчки при старте	Износ шлицев фланца	Проверить затяжку болтов крепления
Гул при торможении	Дисбаланс кардана	Избегать резких остановок

Важно: Любые посторонние звуки при изменении скорости требуют немедленной диагностики на подъемнике. Игнорирование щелчков или гула приводит к отрыву фланца, блокировке трансмиссии и аварии.

Корректная оценка интенсивности гула и дребезжания

Гул и дребезжание при работе карданного вала – прямые индикаторы проблем с фланцем или подшипниками. Важно дифференцировать их от шумов других узлов трансмиссии. Начните диагностику на подъёмнике при вывешенных колёсах, последовательно проверяя вал на разных скоростях вращения и режимах нагрузки. Используйте стетоскоп для локализации источника: прижатие к крестовине или фланцу поможет точно определить зону вибрации.

Фиксируйте частотные характеристики звука: низкочастотный гул (80-300 Гц) обычно указывает на дисбаланс или износ подшипников, тогда как высокочастотное дребезжание (свыше 1 кГц) характерно для трещин фланца или ослабленных болтов. Обязательно проверьте реакцию на изменение крутящего момента – усиление шума при резком разгоне свидетельствует о критическом износе соединений.

Критерии оценки интенсивности

Используйте трёхуровневую шкалу для объективизации данных:

• Слабая интенсивность (фоновый шум):
  – Слышна только на скорости свыше 80 км/ч
  – Исчезает при сбросе газа
  – Не вызывает вибрации руля
• Средняя интенсивность (требует внимания):
  – Чётко различима на 60-70 км/ч
  – Сохраняется при накате
  – Лёгкая вибрация в кузове
• Критическая интенсивность (эксплуатация запрещена):
  – Слышна с момента трогания
  – Сопровождается ударами при переключении передач
  – Вызывает тряску сидений

Для точных замеров применяйте вибродиагностическое оборудование. Сравните показатели с нормативными значениями для вашей модели:

Допустимое отклонение	Тревожный показатель	Критическое значение
До 0.8 мм/с (вибрация)	1.2-1.8 мм/с	Свыше 2.0 мм/с
72-78 дБ (шум)	82-85 дБ	Выше 90 дБ

Помните: даже слабый гул, усиливающийся в поворотах, указывает на деформацию фланца. Комбинируйте инструментальные замеры с тест-драйвами в режимах: разгон/торможение, движение змейкой, езда с выключенным сцеплением. Это позволит отличить проблемы фланца от неисправностей редуктора или ШРУСов.

Диагностика перекоса фланца методом контрольной точки

Для выявления углового смещения фланца карданного вала относительно оси вращения используется метод контрольной точки. Суть заключается в фиксации отклонений индикаторной стрелки при вращении вала, что позволяет количественно оценить величину перекоса.

Перед началом измерений фланец тщательно очищается от загрязнений и ржавчины, вал фиксируется для исключения осевых перемещений. Индикатор часового типа с магнитным основанием устанавливается на неподвижную поверхность корпуса редуктора или станины, а его измерительный шток позиционируется строго перпендикулярно плоскости фланца в предварительно отмеченной контрольной точке.

Порядок проведения измерений

1. Выставить ноль индикатора в исходном положении контрольной точки.
2. Проворачивать карданный вал вручную с шагом 90°, фиксируя показания прибора в позициях 3, 6, 9 и 12 часов.
3. Определить максимальное и минимальное значения отклонений.

Параметр	Допустимое значение
Разница показаний в диаметрально противоположных точках	≤ 0,1 мм
Общий разброс показаний за полный оборот	≤ 0,2 мм

Критерии оценки: Превышение допустимых значений свидетельствует о перекосе фланца. Разница показаний в диаметрально противоположных точках указывает на угловое смещение, а волнообразный характер отклонений при полном обороте – на деформацию посадочной поверхности.

Важно: При выявлении отклонений выполните проверку в двух перпендикулярных плоскостях, смещая индикатор на 90° относительно первоначальной позиции для исключения ошибки, вызванной биением вала. Повторное превышение норм требует демонтажа фланца для ремонта или замены.

Измерение компенсации смещения упругими элементами

Упругие элементы (резиновые втулки, муфты) поглощают угловые, радиальные и осевые смещения между фланцами карданного вала. Для оценки их работоспособности замеряют фактическую величину компенсации при нагрузке. Используют индикаторные приборы и механические тестеры, фиксируя отклонения в трех плоскостях.

Точность замеров напрямую влияет на ресурс узла: превышение допустимых значений ведет к деформациям, ускоренному износу резины и разрушению фланцев. Контроль проводят при ТО, после ремонта или при появлении вибраций.

Порядок измерений

Выполняйте проверку в следующей последовательности:

1. Фиксация базового положения
   Замерьте штангенциркулем исходный зазор между фланцами без нагрузки.
2. Приложение тестовых усилий
   Создайте смещения:
   • Осевое: сдвиг вала вдоль оси на 5-10 мм
   • Радиальное: смещение перпендикулярно оси на 2-3 мм
   • Угловое: перекос фланцев до 3°
3. Фиксация отклонений
   Индикаторными часами замерьте:
   • Изменение межфланцевого расстояния
   • Величину обратного хода после снятия нагрузки

Тип смещения	Допустимая компенсация	Инструмент
Осевое	±1.5-4.0 мм	Индикатор с скобой
Радиальное	≤0.8 мм	Стенд с динамометром
Угловое	1.0-2.5°	Угломер с индикатором

Сравните результаты с допусками производителя. Отклонение более 20% от нормы требует замены упругого элемента. Критичны остаточные деформации резины: если после снятия нагрузки зазор не восстанавливается на 95% – деталь неисправна.

Оценка эластичности демпферных муфт в конструкции

Эластичность демпферных муфт критична для гашения крутильных колебаний и компенсации несоосностей в карданной передаче. Снижение упругости резиновых элементов ведет к резкому росту динамических нагрузок на фланец, провоцируя усталостные трещины в зоне крепления шпилек.

Деградация полимерного материала происходит под воздействием масляных паров, температурных перепадов и механического старения. Потеря демпфирующих свойств увеличивает амплитуду вибраций, создавая эффект ударного воздействия на шлицевое соединение и посадочные места фланца.

Диагностические критерии и методы контроля

Параметр	Инструмент контроля	Норматив	Последствия отклонения
Остаточная деформация	Штангенциркуль по базовым отверстиям	≤ 0.8 мм после снятия нагрузки	Биение вала, расцентровка
Твердость резины	Твердомер Шора типа А	75±5 единиц	Раскалывание вставок при кручении
Радиальное биение	Индикаторная стойка на призмах	Макс. 0.5 мм на диаметре	Вибрации, разрушение подшипников

Порядок оценки при ТО:

1. Очистка поверхности от загрязнений сжатым воздухом
2. Визуальный осмотр на расслоение, трещины глубиной >2 мм
3. Проверка свободы радиального смещения (допуск 0.3-0.7 мм)
4. Контроль момента проворачивания динамометрическим ключом (45-60 Н·м)

Муфты с местным потемнением резины или огрублением поверхности подлежат замене независимо от замеренных параметров. Интервал диагностики - каждые 15 000 км для грузового транспорта или после преодоления глубоких бродов.

Проверка состояния центрующих выступов и буртиков

Центрующие выступы (бортики) на фланцах карданного вала обеспечивают точную соосность соединения и равномерное распределение нагрузки. Их износ или деформация приводят к биению, вибрациям и ускоренному разрушению шлицевого соединения или подшипников крестовин.

При осмотре снимите резиновый пыльник (при наличии) и тщательно очистите поверхности от грязи. Проверьте выступающую часть фланца на отсутствие вмятин, задиров и следов коррозии, используя тактильный контроль и визуальный анализ при хорошем освещении.

Ключевые параметры для оценки

• Радиальный зазор: Проверьте люфт между центрующим выступом и ответным отверстием второго фланца. Допустимое значение – не более 0.1-0.3 мм (уточнить в ТУ производителя).
• Осевой буртик: Убедитесь в отсутствии сколов, вмятин или неравномерного износа поверхности, контактирующей с ответным фланцем.
• Концентричность: Прокрутите вал, контролируя биение выступа индикаторным нутромером. Отклонение свыше 0.05-0.08 мм требует замены.
• Геометрия: Цилиндрическая форма выступа не должна быть нарушена (проверка микрометром в 3-4 точках по высоте).

Дефект	Последствия	Действие
Задиры/вмятины	Нарушение центровки, вибрация	Зачистка (если минимальны) или замена
Коррозия >30% площади	Увеличение зазора, эллипсность	Замена фланца
Радиальное биение >0.08 мм	Дисбаланс, усталостные трещины	Замена узла

При обнаружении любых трещин, глубоких раковин или пластической деформации фланец подлежит обязательной замене. Не пытайтесь восстанавливать выступы наплавкой или рихтовкой – это нарушит термическую обработку и геометрию. Используйте только оригинальные или сертифицированные запчасти для сохранения точности центрирования.

Контроль правильности геометрии установочных отверстий

Точность расположения и формы крепежных отверстий напрямую влияет на соосность валов и распределение нагрузок. Любое отклонение от проектных параметров (смещение центра, перекос оси, эллипсность) создает дисбаланс и ведет к вибрациям, ускоренному износу подшипников и резьбовых соединений.

Некорректная геометрия отверстий провоцирует неравномерную затяжку болтов, вызывая локальные перенапряжения во фланце. Это ослабляет соединение и повышает риск усталостного разрушения металла в зоне концентрации напряжений, особенно при динамических нагрузках.

Ключевые аспекты контроля

Для выявления дефектов используются следующие методы:

• Визуальный осмотр: Выявление очевидных повреждений (забоины, деформация кромок) и следов коррозии.
• Измерение штангенциркулем или микрометром: Контроль диаметра отверстий в нескольких плоскостях (для выявления эллипсности) и расстояний между центрами соседних отверстий.
• Применение калибров-пробок (контрольных штифтов): Проверка легкости вхождения калибра номинального диаметра во все отверстия без перекоса.
• Использование шаблонов (кондукторов): Наложение эталонной пластины с точно выполненными отверстиями для проверки совпадения центров и равномерности расположения по окружности (PCD).

Критически важно проверять перпендикулярность оси отверстия к привалочной плоскости фланца. Отклонение приводит к перекосу крепежа и неравномерной нагрузке. Для этого применяют:

1. Специализированные угловые шаблоны или индикаторные стойки.
2. Калиброванные оправки с индикатором часового типа (биение оправки при вращении фланца укажет на перекос).

Выявленный дефект	Возможное последствие для карданного вала
Эллипсность отверстия	Ослабление затяжки, самоотвинчивание болта, разрушение резьбы
Смещение центра отверстия	Дисбаланс, биение, вибрация, разрушение шлицев/шпонки
Перекос оси отверстия	Критическая нагрузка на болт, срез крепежа, рассоединение валов
Увод отверстия от окружности PCD	Неравномерное распределение крутящего момента, усталостные трещины фланца

Регулярный контроль геометрии установочных отверстий при ТО позволяет своевременно обнаружить начальные деформации и предотвратить катастрофический отказ карданной передачи. Замеры необходимо проводить при каждом демонтаже вала, используя поверенный инструмент и сравнивая результаты с паспортными допусками изготовителя.

Сравнение геометрических параметров с паспортными данными

Точное измерение критически важных размеров фланца – диаметра центрирующего бурта, диаметра расположения крепежных отверстий, их количества и углового шага – является обязательным этапом диагностики. Полученные значения сверяются с технической документацией производителя вала или транспортного средства, где указаны номинальные параметры и допустимые отклонения.

Особое внимание уделяется соответствию посадочного диаметра ступицы фланца и диаметру подшипниковых узлов трансмиссии. Несовпадение даже на доли миллиметра провоцирует биение, вибрации и ускоренный износ сопрягаемых деталей. Контроль перпендикулярности торцевой поверхности фланца к оси вала исключает возникновение осевых биений и перекосов при монтаже.

Ключевые параметры для проверки

Параметр	Что контролируется	Последствия отклонения
Диаметр центрирующего бурта	Соответствие паспортному значению	Эксцентриситет, биение вала
Диаметр окружности крепежных отверстий (PCD)	Точность расположения отверстий	Перекос фланца, поломка болтов
Угловой шаг отверстий	Равномерность распределения	Дисбаланс, вибрации
Перпендикулярность торца	Угол 90° относительно оси	Осевое биение, разрушение подшипников
Соосность ступицы	Правильность геометрии посадочного места	Вибрации, ускоренный износ шлицов

Использование прецизионных измерительных инструментов – штангенциркулей, микрометров, индикаторных стендов – гарантирует достоверность результатов. Запрещается эксплуатация карданного вала при выявлении:

• Превышения предельных отклонений размеров
• Деформации посадочных поверхностей
• Нарушения соосности или перпендикулярности

Регулярная сверка геометрии с паспортными данными позволяет своевременно выявить скрытые дефекты и предотвратить катастрофический отказ трансмиссии. Результаты замеров фиксируются в журнале технического обслуживания для прогнозирования остаточного ресурса узла.

Основные причины выхода из строя уплотнительных элементов

Уплотнители карданного вала подвержены интенсивному износу из-за постоянного воздействия агрессивных сред, перепадов температур и механических нагрузок. Несвоевременное выявление повреждений сальников приводит к утечке смазки, загрязнению шарнира абразивами и ускоренному разрушению крестовин.

Ключевые факторы деградации уплотнений включают естественное старение материалов, экстремальные условия эксплуатации и ошибки обслуживания. Конструктивные особенности фланца также влияют на ресурс сальников – перекосы посадочных мест или несоосность валов создают локальные перегрузки.

Критические факторы разрушения

• Термическая деградация
  Перегрев выше 120°C вызывает растрескивание резины, потеру эластичности и усадку уплотнительной кромки
• Химическая агрессия
  Контакт с техническими жидкостями (тормозная, трансмиссионная) разрыхляет структуру материала
• Абразивный износ
  Песок, дорожная пыль и металлическая стружка действуют как абразив, истирая рабочие поверхности

Тип повреждения	Визуальные признаки	Последствия
Радиальное биение фланца	Вибрирование вала, масляные подтёки	Деформация губы сальника, нарушение прилегания
Коррозия посадочного места	Рыжие пятна на шейке вала	Нарушение геометрии контакта, задиры

1. Некорректный монтаж
   Перекос при установке, повреждение кромки инструментом, отсутствие смазки при запрессовке
2. Эксплуатационные перегрузки
   Резкие старты/торможения, буксование, длительная езда с максимальным углом шарнира
3. Несовместимость материалов
   Применение неоригинальных уплотнений с низкой маслостойкостью или термостойкостью

Практика проверки сальников фланцевого соединения

Проверка сальников фланца карданного вала выполняется при каждом плановом ТО и после длительных поездок по бездорожью. Основная цель – выявить утечки смазки, повреждения уплотнений и признаки коррозии, которые приводят к заклиниванию вала.

Используйте чистую ветошь и фонарь для тщательного осмотра. Работы проводятся на подъёмнике или смотровой яме при заглушённом двигателе и зафиксированных колёсах.

Алгоритм диагностики

1. Визуальный осмотр поверхности сальника: Ищите трещины, порезы, вздутия резины или отслоение от металлической основы. Особое внимание уделите стыку с валом.
2. Контроль подтёков смазки: Протрите фланец и прилегающую зону сухой тканью. Запустите двигатель, включите передачу и прокрутите вал 2-3 минуты. Остановите мотор и проверьте наличие свежих масляных пятен.
3. Проверка люфтов: Возьмитесь за фланец и попытайтесь пошатать его вверх-вниз и в стороны. Допустимый зазор – не более 0,3 мм. Больший люфт указывает на износ сальника или подшипника.

Симптом	Возможная причина	Действие
Мокрые потёки у основания сальника	Разгерметизация уплотнения, износ рабочей кромки	Немедленная замена
Сухие трещины на поверхности резины	Старение материала, перегрев	Замена в течение 500 км пробега
Коррозия металлической обечайки	Попадание реагентов, повреждение защитного покрытия	Очистка и антикоррозийная обработка

При замене сальника обязательно очистите посадочное место от грязи и остатков старого уплотнителя. Нанесите тонкий слой графитовой смазки на рабочую кромку нового сальника перед установкой для защиты при запуске.

Диагностика преднатяга подшипников без разборки

Проверка преднатяга подшипников карданного вала критична для предотвращения люфта, перегрева и преждевременного разрушения узла. Недостаточный натяг вызывает вибрацию и ударные нагрузки, а избыточный – перегрев и заклинивание. Контроль без демонтажа экономит время и снижает риски неправильной сборки.

Для точной диагностики используйте метод измерения осевого смещения фланца. Зафиксируйте вал струбциной, установите индикаторную стойку с часовым типом строго параллельно оси вращения. Нулевое положение индикатора выставляется при нейтральном положении вала без нагрузки.

Порядок диагностики:

1. Зафиксируйте карданный вал от проворота через фланец.
2. Установите индикатор так, чтобы его ножка упиралась в торец фланца подшипника.
3. Создайте осевое усилие монтировкой:
   • Аккуратно подденьте фланец в двух противоположных направлениях.
   • Зафиксируйте максимальные показания индикатора в обеих точках.
4. Рассчитайте величину преднатяга:
   • Суммируйте абсолютные значения смещений в обе стороны.
   • Норма для карданных валов: 0,05–0,15 мм.

Показания индикатора	Диагноз	Риски
Менее 0,05 мм	Недостаточный натяг	Люфт, разрушение сепаратора
0,05–0,15 мм	Норма	–
Более 0,15 мм	Избыточный натяг	Перегрев, деформация дорожек

Дополнительно оцените плавность хода: проворачивайте вал рукой, отслеживая сопротивление и посторонние шумы. Хруст или заедание указывают на износ или неверный натяг даже при допустимом осевом смещении. При отклонениях от нормы требуется регулировка или замена подшипникового узла.

Проводите замеры при температуре +20±5°C – нагрев искажает результаты. Для валов с пробегом свыше 100 тыс. км допустимо увеличение зазора до 0,2 мм, но дальнейшая эксплуатация требует усиленного контроля каждые 15 тыс. км. Игнорирование диагностики гарантированно ведет к отрыву фланца и разрушению кардана.

Правила чтения маркировочных обозначений при подборе

Маркировка на фланце карданного вала содержит ключевую информацию для точной идентификации детали. Надписи обычно наносятся лазером или клеймением на наружную поверхность фланца, ступицу или крестовину. Отсутствие маркировки или её нечитаемость требует особого внимания при подборе аналога.

При расшифровке соблюдайте последовательность: сначала определите базовые параметры (посадочный диаметр, количество шлицов), затем специфические коды производителя. Используйте увеличительное стекло при работе со стёртыми обозначениями и очищайте поверхность от грязи металлической щёткой.

Основные элементы маркировки

• Типоразмер (пример: 32x3x54):
  • Первое число - наружный диаметр шлицев (мм)
  • Второе число - количество шлицов
  • Третье число - диаметр центрирующего борта (мм)
• Производитель: Буквенный код (GKN, SPICER, SHR) или логотип
• Партия и дата: Цифробуквенный код вида A23B5
• Номер оригинальной детали: Полный артикул (2101-2205010)

Маркировка	Расшифровка	Критичность при замене
41x4x60	Диаметр шлицев 41 мм, 4 шлица, центровка 60 мм	Обязательное соответствие
SP 885	Код производителя Spicer	Требует проверки совместимости
2308	Дата производства (23-я неделя 2008 года)	Вспомогательная информация

1. Сверяйте геометрию - даже при совпадении маркировки измерьте посадочные диаметры штангенциркулем
2. Фиксируйте положение - отмечайте взаимное расположение фланца и вала перед демонтажем
3. Используйте каталоги - проверяйте расшифровку кодов в технической документации производителя
4. Учитывайте модификации - символы R (усиленная версия) или Z (цинковое покрытие) влияют на совместимость

Сезонное обслуживание фланца карданного вала

Сезонные изменения температур, влажности и дорожных условий напрямую влияют на износ фланца карданного вала. Регулярная адаптация обслуживания под время года снижает риски трещин, коррозии и деформации соединений, предотвращая внезапные поломки и дорогостоящий ремонт.

Зимняя соль и реагенты ускоряют коррозию металла, летняя пыль проникает в зазоры, а перепады температур весной/осенью вызывают конденсат. Без сезонных проверок фланец теряет герметичность, смазка деградирует, а болтовые соединения ослабевают.

Рекомендации по сезонам

Сезон	Ключевые действия	Критические узлы
Зима	Мойка узла после каждой поездки по обработанным дорогам Контроль смазки шлицевого соединения на морозостойкость	Болты крепления (риск коррозии), уплотнительные кольца
Весна	Антикоррозийная обработка поверхностей Замена смазки, проверка герметичности пыльников	Места крепления фланца, шлицевое соединение
Лето	Очистка от пыли/песка перед смазкой Контроль затяжки болтов при термическом расширении	Крестовины, балансировочные метки
Осень	Нанесение консервирующей смазки на шлицы Диагностика люфтов и микротрещин	Зубья фланца, посадочные места подшипников

Универсальные правила: Каждые 5 000 км проверяйте зазор между фланцами (допуск – до 0.3 мм), а при замене смазки используйте только составы с индексом NLGI 2. После езды по бездорожью или глубоким лужам внеплановая ревизия обязательна.

Профилактическая процедура нанесения консервационной смазки

Регулярное нанесение специальной консервационной смазки на фланец карданного вала предотвращает коррозию, заедание шлицевого соединения и преждевременный износ. Эта процедура снижает трение в подвижных узлах, обеспечивая плавную передачу крутящего момента и продлевая ресурс детали.

Оптимальная периодичность обработки зависит от условий эксплуатации: при езде по бездорожью, в агрессивных средах (соль, реагенты) или после мойки под высоким давлением смазку обновляют чаще. Стандартный интервал – каждые 10-15 тыс. км либо согласно регламенту производителя ТС.

Технология обработки фланца

Для работы потребуется:

• Специальная консервационная смазка (температуростойкая, с антикоррозионными присадками)
• Шприц для смазки с удлинителем и конической насадкой
• Чистая ветошь и обезжириватель

1. Очистка поверхности: удалить старую смазку, грязь и окислы ветошью с обезжиривателем.
2. Продувка стыков: сжатым воздухом убрать остатки загрязнений из шлицев.
3. Нанесение состава: заполнить полость шприца смазкой, ввести насадку в технологическое отверстие фланца и подавать состав до выхода излишков по краям соединения.
4. Распределение смазки: проворачивать вал на 2-3 оборота для равномерного покрытия шлицев.
5. Удаление излишков: убрать выдавленные остатки ветошью во избежание налипания пыли.

Тип смазки	Свойства	Примеры марок
Литиевые	Водостойкие, термостабильные до +120°C	Liqui Moly LM47, Molykote G-4700
Кальциевые	Высокая адгезия, защита от вымывания	ТНК Кардан, Shell Retinax HDX
Синтетические	Стабильность при экстремальных нагрузках	Castrol Optimol Longtime, Mobil SHC 100

Критические ошибки: применение графитовых или медных составов (абразивный эффект), игнорирование закладных отверстий (неполное покрытие шлицев), смешивание несовместимых смазок.

Периодичность обязательных контрольных мероприятий

Регулярность проверок фланца карданного вала напрямую зависит от интенсивности эксплуатации транспортного средства и условий его работы. Для стандартных условий производители устанавливают базовые интервалы, которые необходимо корректировать при повышенных нагрузках.

Обязательный визуальный контроль целостности фланца, состояния крепежных элементов и признаков утечки смазки проводится каждые 2 000 – 3 000 км пробега. При этом более глубокие проверки требуют иного подхода.

Рекомендуемые интервалы диагностики

• Ежедневно (перед выездом):
  • Визуальная оценка наличия масляных подтеков
  • Проверка люфта соединения вручную
• Каждое ТО (10 000–15 000 км):
  • Контроль момента затяжки крепежных болтов
  • Диагностика биения вала на подъемнике
  • Проверка состояния стопорных шайб и шлицев
• Сезонное обслуживание (перед зимой/летним сезоном):
  • Дефектовка фланца на наличие трещин магнитопорошковым методом
  • Измерение радиального зазора индикаторным нутромером

Критерии внепланового контроля: Появление вибраций при разгоне, стук в трансмиссии, следы масла на карданном вале или корпусе редуктора. При работе в экстремальных условиях (бездорожье, перегрузки, температурные перепады) все интервалы сокращаются на 30–40%.

Параметр	Норма	Критическое значение
Максимальный радиальный люфт	0,1–0,3 мм	> 0,5 мм
Допустимое биение фланца	0,05–0,08 мм	> 0,15 мм
Момент затяжки болтов (М12)	75–85 Н·м	< 60 Н·м

Список источников

При подготовке материалов по диагностике карданных валов использовались специализированные технические ресурсы и нормативная документация. Основное внимание уделялось практическим рекомендациям по выявлению дефектов фланцевых соединений.

Ниже приведены ключевые источники, содержащие методы контроля, критерии оценки износа и требования к обслуживанию трансмиссии. Информация актуальна для современных моделей грузового и легкового транспорта.

• ГОСТ Р 52720-2007 «Валы карданные. Технические условия»
• Руководство по ремонту ведущих производителей карданных валов: GKN, Neapco, Dana
• Технические бюллетени SAE J2929:2020 «Drive Shaft Failure Modes Analysis»
• Методические рекомендации НИИ автотранспорта: «Диагностика трансмиссии коммерческого транспорта»
• Учебное пособие «Конструкция и расчет карданных передач» (Московский политехнический университет)
• Отчеты по отказоустойчивости компонентов трансмиссии от DEKRA и TÜV SÜD
• Протоколы стендовых испытаний фланцевых соединений по ISO 12667:2018

Видео: Renault Duster - кардан, снятие с вала фланца и крестовины


• Ниссан Сирена - ключевые аспекты выбора

• Икарус 55 Люкс - легенда в деталях - технические характеристики, описание и фото

• Mercedes GLK - Компактный брат GL со спортивным характером
