Проверка и ремонт неработающих габаритных огней

Статья обновлена: 18.08.2025

Исправные габаритные огни – обязательное требование безопасности дорожного движения. Они обеспечивают видимость транспортного средства в темное время суток, в условиях недостаточной видимости и при остановке.

Отказ даже одного габарита создает аварийную ситуацию и влечет административную ответственность. Своевременное обнаружение и устранение неполадок – критически важная задача для любого водителя.

Эта статья содержит четкий алгоритм действий для самостоятельной диагностики распространенных причин неработающих габаритных огней и практические методы их устранения.

Поиск предохранителя габаритных огней в блоке

Локализация блока предохранителей – первый шаг диагностики. Большинство автомобилей оснащены двумя блоками: основным (расположенным в салоне, часто за панелью приборов, в районе ног водителя или в бардачке) и подкапотным (в моторном отсеке, обычно возле аккумулятора или вдоль щитка передка).

Определите точное местонахождение нужного блока, используя руководство по эксплуатации конкретной модели – производители размещают их по-разному. Если мануала нет, ищите характерные пластиковые крышки с маркировкой "FUSE", "РЕЛЕ/ПРЕДОХРАНИТЕЛИ" или схематичным изображением цепи. Сняв крышку, найдите схему или таблицу с обозначением цепей, которая всегда нанесена на ее внутреннюю сторону или рядом с блоком.

Идентификация предохранителя габаритов

Внимательно изучите схему на крышке блока предохранителей или в технической документации автомобиля. Ищите обозначение, соответствующее габаритным огням. Оно может быть подписано как:

"ГАБАРИТЫ"
"PARKING LIGHTS" (часто используется в англоязычных обозначениях)
"SIDE LIGHTS"
"TAIL LIGHTS" (если схема объединяет габариты и задние фонари)
Условным значком, изображающим лампочки (обычно симметричные точки по бокам условного контура авто).

Запомните или запишите номер позиции и номинал предохранителя (например, F15 10A). Не полагайтесь на память – в блоке десятки однотипных элементов.

Извлечение и первичная проверка

Для безопасного извлечения используйте специальный пластиковый пинцет, который обычно крепится в самом блоке предохранителей или в гнезде на его крышке. Если пинцета нет, действуйте аккуратно небольшими плоскогубцами с изолированными ручками.

Выключите зажигание и все потребители энергии в автомобиле.
Захватите предохранитель строго за пластиковый корпус, избегая контакта с металлическими контактами.
Плавно потяните его вертикально вверх из гнезда.

Визуально осмотрите металлическую перемычку внутри прозрачного корпуса предохранителя. Целая перемычка означает исправность. Разорванная или оплавленная перемычка (часто сопровождается потемнением пластика или подгаром) – явный признак перегорания. Для полной уверности в отсутствии контакта проверьте предохранитель мультиметром в режиме прозвонки или измерения сопротивления (должен показывать ~0 Ом).

Таблица частых проблем при поиске

Проблема	Решение
Схема на крышке стерта или отсутствует	Используйте электронное руководство по ремонту (например, ELSA, TIS, Autodata) или ищите информацию на тематических форумах для вашей модели авто.
Несколько предохранителей отвечают за габариты (передние/задние, левая/правая сторона)	Проверьте все, указанные в схеме для габаритных огней. Перегорание одного из них может отключать только часть ламп.
Предохранитель исправен, но габариты не работают	Диагностику необходимо продолжить: проверьте реле габаритов (если есть), исправность ламп, целостность проводки, состояние выключателя освещения и "массовых" точек.

Проверка целостности предохранителя визуально

Откройте блок предохранителей, расположенный в салоне автомобиля или подкапотном пространстве. Используйте схему на крышке блока или руководство по эксплуатации для точного определения предохранителя, отвечающего за габаритные огни.

Извлеките предохранитель при помощи специальных пластиковых щипцов, расположенных в блоке, или аккуратно подцепите его пальцами. Держите элемент на свету для детального осмотра металлической плавкой перемычки.

Критерии оценки состояния

Исправный предохранитель имеет непрерывную металлическую нить между контактными ножками. Перемычка должна сохранять одинаковую толщину по всей длине без видимых разрывов, почернений или оплавлений.

Признаки неисправности:

Полный обрыв проводника
Оплавление пластикового корпуса
Потемнение внутренней полости
Деформация контактных пластин

Сопоставьте номинал предохранителя (указан на корпусе цифрами, например "10A") с требованиями цепи габаритов. Установите исправный элемент строго соответствующего ампеража при выявлении повреждений. Не используйте предохранители с завышенным номиналом – это провоцирует возгорание электропроводки.

Тестирование предохранителя мультиметром

Проверка предохранителя – первый обязательный этап диагностики неработающих габаритов, так как он защищает цепь от перегрузок и часто выходит из строя. Мультиметр позволяет точно определить состояние элемента, исключив визуальные ошибки при осмотре.

Для тестирования потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки (значок диода/звука). Перед проверкой обязательно снимите предохранитель с посадочного места в блоке предохранителей, обесточив цепь, и очистите его контакты от окислов.

Порядок проверки

Переключите мультиметр в режим прозвонки (символ ••)) или сопротивления (Ω) на минимальном диапазоне (200 Ом).
Приложите щупы прибора к металлическим контактным ножкам предохранителя с двух сторон (полярность не важна).
Оцените результаты измерения:
- 0–5 Ом или звуковой сигнал – предохранитель исправен.
- OL / ∞ (перегрузка) или отсутствие сигнала – обрыв, требуется замена.
- Промежуточное значение (например, 50 Ом) – внутренняя коррозия, замените элемент.

Особенности режимов мультиметра

Режим	Признак исправности	Признак неисправности
Прозвонка (••))	Непрерывный звук	Тишина
Сопротивление (Ω)	0.1–5 Ом	OL / 1 (перегрузка)

Если предохранитель перегорел, установите новый строго того же номинала (указан на корпусе). Повторное срабатывание указывает на короткое замыкание в цепи габаритов – потребуется поиск КЗ в проводке, патронах ламп или корпусе фар.

Замена перегоревшего предохранителя

После локализации неисправности в блоке предохранителей и идентификации перегоревшего элемента, отключите зажигание и все потребители электроэнергии в автомобиле. Используйте специальный пинцет-съёмник (обычно расположенный в блоке предохранителей или моторном отсеке) для извлечения дефектного предохранителя. Визуально убедитесь в обрыве металлической нити внутри прозрачного корпуса или наличии потемнений на контактах.

Подберите новый предохранитель с точно таким же номиналом силы тока (указан на корпусе старого элемента или в схеме на крышке блока). Никогда не используйте предохранители с большим номиналом или самодельные решения (например, "жучки") – это может привести к перегреву проводки и возгоранию. Установите деталь в соответствующий слот до характерного щелчка, убедившись в плотном контакте.

Критические правила замены

Соответствие номиналу: Амперная нагрузка нового предохранителя должна строго совпадать со старой (5А, 10А, 15А и т.д.)
Проверка цепи: Если предохранитель перегорает повторно сразу после замены – в цепи сохраняется короткое замыкание (требуется диагностика проводки или потребителей)
Техника безопасности: Работы выполняются только при выключенном зажигании. При отсутствии съёмника используйте изолированные плоскогубцы

Типичные ошибки	Последствия	Правильное действие
Установка предохранителя большего номинала	Оплавление проводки, риск пожара	Использовать только штатный аналог
Применение металлических перемычек ("жучков")	Разрушение электропроводки, выход из строя контроллера	Замена на сертифицированный предохранитель
Игнорирование причины перегорания	Повторный отказ оборудования	Диагностика цепи на КЗ после первичной замены

После установки проверьте работу габаритных огней. Если освещение восстановилось – причина неисправности устранена. Обязательно сохраните в автомобиле набор предохранителей основных номиналов для оперативной замены в будущем.

Локализация реле управления габаритами

Реле управления габаритами является ключевым компонентом цепи, отвечающим за коммутацию питания фар и задних фонарей. Его отказ приводит к одновременному выходу из строя всех габаритных огней с одной или двух сторон автомобиля. Точное расположение элемента указано в сервисной документации конкретной модели, но существуют общие принципы поиска.

Типичные места установки включают монтажный блок предохранителей в салоне (за панелью приборов или под рулевой колонкой), подкапотный блок реле/предохранителей или отдельные модули возле аккумулятора. Реле маркируется символами "RL", "RELAY", "GAB", "PARK" или схематичным изображением фары. При визуальном осмотре проверяют коррозию контактов, оплавление корпуса и плотность посадки в разъем.

Процедура диагностики реле

Проверка питания: При включенных габаритах мультиметром измерьте напряжение на контактах 85 и 86 разъема реле (управляющая цепь). Отсутствие 12V указывает на проблему с кнопкой или проводкой
Тест обмотки: Сопротивление между контактами 85-86 должно составлять 60-120 Ом. Бесконечное сопротивление свидетельствует об обрыве катушки
Проверка силовой цепи: Подайте 12V напрямую на контакты 85-86. Щелчок реле подтверждает исправность катушки. Затем измерьте сопротивление между контактами 30-87 – при срабатывании должно быть близко к 0 Ом

Контакты реле	Назначение	Нормальные показатели
85 и 86	Управление катушкой	Сопротивление 60-120 Ом, напряжение 12V при включении
30	Питание от АКБ	Постоянные 12V
87	Выход на лампы	12V при сработавшем реле, ∞ Ом при отключении

При обнаружении неисправности реле подлежит замене на аналогичное по номиналу (обычно 20-30А). Перед установкой нового реле обязательно очистите контакты разъема от окислов и проверьте целостность предохранителей цепи габаритов (часто обозначены как FUSE PARK).

Проверка работоспособности реле

Реле управления габаритными огнями является ключевым элементом цепи питания. Его неисправность приводит к полному или частичному отказу осветительных приборов.

Для диагностики реле потребуется мультиметр и схема электрооборудования автомобиля. Предварительно убедитесь в исправности предохранителя, отвечающего за габариты.

Методика тестирования

Поиск и визуальный осмотр:

Определите расположение реле в монтажном блоке по руководству автомобиля
Проверьте отсутствие оплавления корпуса, окислов на контактах, механических повреждений

Проверка управляющей цепи (катушка):

Извлеките реле из посадочного гнезда
Переведите мультиметр в режим измерения сопротивления (Ω)
Подсоедините щупы к контактам катушки (обычно обозначены 85 и 86)
Исправная катушка покажет сопротивление 50-120 Ом. Бесконечное сопротивление указывает на обрыв обмотки

Проверка силовой цепи (контакты):

Этап	Действие	Исправное состояние
1	Подключите щупы мультиметра к входному (30) и выходному (87) контактам	Разрыв цепи (бесконечное сопротивление)
2	Подайте +12V на контакты катушки (85-86)	Замыкание контактов (сопротивление ≈0 Ом)

Проверка на автомобиле:

При включенных габаритах проверьте наличие напряжения на контакте 86 относительно массы. Отсутствие напряжения указывает на неисправность блока управления или выключателя. Наличие напряжения 12В при этом отсутствии щелчка реле подтверждает его неработоспособность.

Важно: Замену производите на реле с идентичными характеристиками (номинал тока, тип распиновки). После установки проверьте работу габаритов во всех режимах.

Замена неисправного реле габаритов

После подтверждения выхода реле габаритных огней из строя (отсутствие щелчка при включении, обрыв цепи питания, признаки перегорания), приступайте к его замене. Убедитесь, что новое реле полностью соответствует старому по номинальному напряжению, току и типу контактов (обычно 4 или 5 контактов).

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Определите расположение блока реле в автомобиле (чаще в монтажном блоке под капотом или рулевой колонкой). Найдите конкретное реле габаритов, сверяясь со схемой на крышке блока или руководстве по ремонту.

Процедура замены

Выполните следующие действия последовательно:

Извлеките неисправное реле: Плотно обхватите корпус пальцами и потяните строго вертикально вверх. Не прилагайте чрезмерных усилий, чтобы не повредить гнездо.
Очистите посадочное гнездо: Осмотрите контакты на предмет окисления или загрязнений. Аккуратно обработайте их контактным очистителем и щеткой.
Установите новое реле: Совместите ключи (выступы) на корпусе реле с пазами гнезда. Плавно, без перекоса, надавите до характерного щелчка фиксатора.

Контрольная проверка: Подключите аккумулятор, включите габаритные огни. Убедитесь в работе ламп на всех углах автомобиля. При отсутствии результата перепроверьте:

Правильность установки реле в гнездо
Целостность предохранителей цепи габаритов
Надежность контакта массы кузова

Используйте таблицу для диагностики частых проблем после замены:

Симптом	Возможная причина
Габариты не включаются	Неправильное положение реле, сгоревший предохранитель, обрыв цепи
Работают только частично	Плохой контакт в гнезде реле, коррозия разъемов фар
Реле сильно греется	Несоответствие номинала, короткое замыкание в цепи нагрузки

Снятие защитного кожуха фонаря

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что вы знаете расположение крепежных элементов конкретной модели фонаря – обычно это винты, защёлки или комбинированный тип фиксации.

Очистите зону вокруг кожуха от грязи мягкой щёткой, чтобы частицы не попали внутрь корпуса при демонтаже. Подготовьте необходимые инструменты: крестовую и плоскую отвёртки, торцевые ключи (размер зависит от авто) и пластиковый монтажный инструмент для аккуратного поддевания.

Последовательность демонтажа

Винтовое крепление:
- Найдите все винты (обычно 2-4 шт.) по периметру корпуса или под резиновыми заглушками.
- Выкрутите их, удерживая отвёртку строго перпендикулярно, чтобы не сорвать шлицы.
Защёлкивающиеся фиксаторы:
- Определите количество и тип защёлок (пластиковые "язычки" с внутренней стороны).
- Аккуратно отожмите каждый фиксатор монтажной лопаткой, двигаясь от центра к краям.
Извлечение кожуха:
- Потялите корпус на себя равномерно, без перекоса.
- При сопротивлении проверьте, не пропущены ли скрытые винты или фиксаторы.

Тип крепления	Инструмент	Особенности
Винты	Отвёртка, ключ-трещотка	Проверьте наличие скрытых элементов под декоративными накладками
Защёлки	Пластиковая лопатка	Требует равномерного усилия во избежание поломки фиксаторов
Комбинированное	Набор отвёрток + лопатка	Сначала удалите винты, затем работайте с защёлками

После снятия уложите кожух на чистую мягкую поверхность лицевой частью вверх. Немедленно закройте открытую нишу фонаря чистой ветошью для защиты от пыли и влаги до завершения диагностики или ремонта.

Визуальный осмотр лампы накаливания

Достаньте лампу из патрона габаритного огня, соблюдая осторожность: дайте ей остыть, если она работала ранее. Проводите осмотр при хорошем освещении, используя лупу при необходимости.

Внимательно исследуйте стеклянную колбу на наличие трещин, сколов или потемнений. Отсутствие герметичности (видимые отверстия, следы вольфрамовой пыли на стенках) свидетельствует о разгерметизации и выходе лампы из строя.

Ключевые элементы проверки

Целостность нити накаливания:
- Убедитесь, что вольфрамовая нить не имеет обрывов, провисаний или деформаций.
- Проверьте отсутствие потемнений или оплавленных участков на спирали.
Состояние электродов и держателей:
- Осмотрите точки крепления нити к электродам – они должны быть жестко зафиксированы.
- Исключите наличие обломанных или погнутых поддерживающих кронштейнов внутри колбы.

Контакты цоколя:

Элемент	Признак неисправности
Центральный контакт	Вмятины, глубокие царапины, коррозия, нагар
Резьбовая часть	Потемнение, оплавление, окисление, механические повреждения
Изолятор цоколя	Трещины, сколы, следы перегрева (пожелтение, почернение)

Дополнительные признаки:
- Наличие влаги или конденсата внутри колбы – гарантированный дефект.
- Перегоревшая нить часто оставляет темный налет на внутренних стенках колбы.

Замена перегоревшей лампы габарита. Проверка контактов в патроне лампы

После снятия плафона осмотрите лампу на предмет потемнения колбы или обрыва нити накала. Используйте перчатки или салфетку для извлечения перегоревшего элемента, избегая касания стекла голыми руками. Установите новую лампу с идентичными параметрами мощности и цоколя, плотно зафиксировав её в патроне до характерного щелчка.

Перед монтажом плафона выполните пробное включение габаритов для проверки работоспособности. Если свет отсутствует, выключите зажигание и переходите к диагностике патрона. Отсоедините питающий разъём и внимательно осмотрите контактные группы на предмет окисления или механических повреждений.

Диагностика и восстановление контактов патрона

Проверьте следующие элементы конструкции:

Центральный пружинный контакт – должен свободно двигаться и плотно прижиматься к цоколю лампы
Боковые токопроводящие пластины – наличие деформации или коррозии на прижимающих поверхностях
Клеммы проводов – надёжность фиксации жил, отсутствие переломов и следов перегрева

При обнаружении проблем выполните:

Очистку контактов от окислов мелкой наждачной бумагой (зернистость P400-600)
Правку деформированных пластин плоскогубцами для обеспечения плотного прилегания к цоколю
Замену патрона при наличии трещин корпуса или необратимых повреждений токоведущих частей

После восстановления контактов соберите узел в обратной последовательности. Обязательно проверьте герметичность установки плафона для предотвращения попадания влаги в корпус фары.

Очистка окислившихся контактов в патроне

Окисление контактов в патроне лампы – распространённая причина отказа габаритных огней. Образование налёта препятствует прохождению тока, что приводит к мерцанию или полному погасанию света. Перед началом работ обязательно отключите напряжение в цепи габаритов через выключатель или сняв клемму с аккумулятора.

Демонтируйте плафон и извлеките лампочку из патрона. Внимательно осмотрите металлические контактные язычки внутри патрона: окисление проявляется как тёмный или зеленоватый налёт, коррозия, а также закопчённость или оплавление пластика. Убедитесь в отсутствии механических повреждений или деформации элементов.

Процесс очистки

Обработка контактов: Используйте мелкозернистую наждачную бумагу (№400-600) или специальную абразивную губку. Аккуратно зачистите поверхности контактных пластин до появления металлического блеска.
Обезжиривание: Протрите контакты ватной палочкой, смоченной в изопропиловом спирте или очистителе электроники для удаления остатков абразива и загрязнений.
Защита от коррозии: Нанесите тонкий слой токопроводящей смазки (например, Литол-24, графитовая смазка) или специального контактного спрея на обработанные поверхности.

После очистки установите лампу на место и проверьте работоспособность габаритов. Если проблема сохраняется, проверьте целостность проводов, идущих к патрону, и надёжность их крепления к контактным клеммам. При сильном оплавлении пластикового корпуса патрона требуется его полная замена.

Проверка LED-лампы мультиметром

Мультиметр позволяет проверить исправность светодиодной лампы без подключения к бортовой сети. Для диагностики используется режим прозвонки или проверки диодов. Предварительно снимите лампу с фары и очистите контакты от окислов.

Убедитесь, что мультиметр исправен, выставив правильный режим измерения. Для проверки светодиодов требуется подача напряжения на контакты в правильной полярности. Красный щуп подключается к аноду (+), черный – к катоду (-) лампы.

Этапы проверки

Последовательность действий:

Переключите мультиметр в режим проверки диодов (значок ►|–)
Плотно прижмите щупы к контактным штырькам лампы
Поменяйте щупы местами при отсутствии реакции
Зафиксируйте показания прибора

Показания мультиметра	Диагностика
0.3-3.5 V	Светодиод исправен (значение зависит от цвета кристалла)
"1" или "OL"	Обрыв цепи (неисправность светодиода или дорожек)
≈0 V	Короткое замыкание в лампе

Дополнительные рекомендации: При проверке многосекционных ламп тестируйте каждый сегмент отдельно. Если мультиметр поддерживает тест светодиодов – используйте его для визуального контроля свечения. Для ламп со встроенным драйвером проверка мультиметром может быть некорректной.

Тестирование целостности проводов питания

Проверка целостности цепи питания габаритных огней начинается с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания. Определите цветовую маркировку проводов по схеме конкретного автомобиля и физически осмотрите кабели на предмет видимых повреждений: перегибов, потертостей изоляции или окисления контактов.

Используйте мультиметр в режиме прозвонки или измерения сопротивления. Приложите один щуп к концу провода, идущему к блоку предохранителей или реле, а второй – к разъему лампы габарита. Отсутствие звукового сигнала прозвонки или показания «OL» на экране подтвердят обрыв линии.

Диагностика параметров цепи

При выявлении обрыва локализуйте поврежденный участок методом последовательного тестирования:

Отсоедините разъемы на промежуточных соединениях
Прозвоните каждый сегмент провода отдельно
Проверьте контактные группы на коррозию или деформацию

Обязательно выполните проверку на короткое замыкание:

Переведите мультиметр в режим измерения сопротивления
Подключите один щуп к тестируемому проводу
Второй щуп приложите к кузову автомобиля
Показания близкие к 0 Ом укажут на КЗ

При выявлении проблем замените поврежденный провод целиком или восстановите соединение методом:

Обжимными гильзами	Для участков без вибрации
Пайкой с термоусадкой	В зонах повышенной влажности

Поиск возможного обрыва проводки

Начинайте проверку с визуального осмотра проводки от блока предохранителей до ламп габаритов. Ищите перетёртые участки, повреждённую изоляцию, окисленные контакты или следы коррозии в разъёмах. Особое внимание уделите зонам перегибов возле дверей, стыкам кузовных элементов и участкам возле аккумуляторной батареи.

Используйте мультиметр для прозвонки цепи. Отсоедините разъём от неработающего габарита, установите прибор в режим измерения сопротивления (Ω). Один щуп зафиксируйте на контакте "+" разъёма фары, второй – на соответствующем выводе реле/предохранителя в монтажном блоке. Отсутствие звукового сигнала или показания "OL" укажут на обрыв.

Пошаговая диагностика

Проверьте напряжение на выходе предохранителя габаритов мультиметром в режиме "V=" (20V DC).
Снимите разъём с неисправного фонаря, измерьте напряжение на клемме "+" при включенных габаритах. Отсутствие 12V подтверждает проблему в цепи питания.
Создайте перемычку между клеммой "+" разъёма и плюсом АКБ. Если лампа загорелась – обрыв между фонарём и предохранителем.
Прозвоните "массовый" провод (от контакта "-" разъёма до кузова). Сопротивление должно быть близко к нулю.

Тип неисправности	Признак при проверке
Обрыв "+"	Нет напряжения на контакте разъёма при включенном питании
Плохая "масса"	Лампа горит при подаче "+" напрямую от АКБ, но не работает через штатный разъём
Короткое замыкание	Срабатывание предохранителя при подключении цепи

Обнаруженный обрыв устраняйте заменой повреждённого участка провода. Используйте термоусадку для изоляции соединений, избегайте скруток. При отсутствии напряжения на предохранителе проверьте реле габаритов и целостность проводов от замка зажигания.

Обнаружение короткого замыкания в цепи

Основным признаком короткого замыкания (КЗ) является мгновенное перегорание предохранителя цепи габаритов при включении. Дополнительные симптомы – запах горелой изоляции, потемнение или оплавление проводов вблизи места замыкания, искрение при попытке установки нового предохранителя.

Для локализации проблемы отсоедините разъемы фар и задних фонарей, затем установите новый предохранитель. Если он не перегорает – КЗ находится в одном из осветительных приборов. При сохранении проблемы замыкание ищут в магистральной проводке.

Методы диагностики

Используйте мультиметр в режиме прозвонки:

Отключите АКБ и извлеките предохранитель габаритов
Подсоедините один щуп мультиметра к плюсовому контакту гнезда предохранителя, второй – к кузову автомобиля
Звуковой сигнал прибора укажет на наличие КЗ

Этап	Действие
Локализация участка	Поочередно отключать разъемы ламп, блоков управления, реле в цепи
Проверка целостности	Визуальный осмотр проводов на предмет перетирания, контакта с горячими/острыми деталями
Тестирование компонентов	Проверка патронов ламп на оплавление, корпусов фар на герметичность

При обнаружении поврежденной проводки:

Обрежьте дефектный участок кабеля
Установите термоусадку или изоленту с клеевым слоем
Проложите трассу вдали от подвижных элементов и источников тепла

После ремонта повторно протестируйте цепь мультиметром перед подключением АКБ. Убедитесь в отсутствии контакта +12V с массой при выключенных габаритах.

Поиск точек коррозии на контактах

Коррозия на контактных группах – частая причина нарушения проводимости в цепи габаритных огней. Она возникает под воздействием влаги, окислителей или гальванических процессов при соединении разнородных металлов. Даже минимальные очаги способны блокировать передачу тока, проявляясь как полный или периодический отказ освещения.

Для диагностики необходим визуальный осмотр всех разъёмов и точек соединения проводов: колодки блоков предохранителей, реле, контакты ламп, массовые клеммы кузова. Особое внимание уделите зонам, подверженным воздействию воды – местам ввода жгутов в багажник, участкам под крыльями, разъёмам фар.

Методы выявления и устранения

Этапы обнаружения:

Отсоедините аккумуляторную клемму для безопасности
Разберите разъёмы, фиксирующие защёлки
Исследуйте контактные штыри и гнёзда при ярком свете
Ищите признаки:
- Белый или зеленоватый порошкообразный налёт
- Потемнение или почернение металла
- Шероховатости, рыхлые участки на поверхности

Способы очистки:

Тип коррозии	Инструмент	Технология обработки
Лёгкий налёт	Щётка с пластиковой щетиной	Аккуратное механическое удаление без повреждения контактов
Уплотнённые отложения	Специальный очиститель электроцепей	Распыление + обработка контактным очистителем
Сильная коррозия	Наждачная бумага (P600-800)	Лёгкая шлифовка до появления металлического блеска

После очистки нанесите токопроводящую смазку или антикоррозийный спрей для защиты. Обязательно проверьте плотность посадки клемм – разболтанные контакты ускоряют повторное окисление. При разрушении более 30% площади контактной группы замените разъём или штекер.

Обработка контактов очистителем от окислов

Окисление контактов в разъемах и клеммах – частая причина неработоспособности габаритов. Образование налета ухудшает проводимость, приводит к перебоям в подаче напряжения или полному отсутствию контакта. Визуально окислы проявляются как белесый, зеленоватый или темный налет на металлических поверхностях.

Для устранения проблемы необходима тщательная очистка всех контактных групп, связанных с цепью габаритных огней. Использование специализированного электротехнического очистителя (например, Kontakt 60, Liqui Moly Electronic-Spray) является наиболее эффективным и безопасным методом, так как эти составы быстро растворяют окислы, не повреждая пластиковые элементы разъемов и не оставляя токопроводящих остатков.

Порядок обработки контактов

Выполните следующие действия:

Отсоедините клемму "минус" аккумулятора для обесточивания цепи и предотвращения короткого замыкания.
Демонтируйте разъемы ламп габаритов и соответствующие блоки соединителей на пути цепи (при необходимости).
Визуально осмотрите контактные поверхности на предмет окислов, коррозии или загрязнений.
Нанесите очиститель:
- Встряхните баллон согласно инструкции.
- Распылите состав кратковременными нажатиями непосредственно на контактные штырьки/площадки разъема и ответные части.
- Обильно обработайте все доступные контактные группы, включая клеммы массы на кузове.
Оставьте на 2-5 минут для растворения окислов (точное время уточняйте в инструкции к очистителю).
Аккуратно протрите контакты чистой, сухой, безворсовой салфеткой или сжатым воздухом для удаления остатков грязи и очистителя.
Повторите распыление и протирку при сильном загрязнении.
Дайте контактам полностью высохнуть перед обратной сборкой (обычно 5-10 минут).
Соберите разъемы, убедившись в надежности фиксации.
Подключите аккумулятор и проверьте работу габаритных огней.

Важные рекомендации:

Используйте только специализированные электротехнические очистители. WD-40, бензин, спирт или растворители не подходят – они могут оставить пленку, повредить пластик или быть огнеопасными.
Избегайте механической очистки ножом или наждачной бумагой – это повреждает защитное покрытие контактов, ускоряя последующую коррозию.
Для профилактики после очистки можно нанести контактную смазку (диэлектрическую, на силиконовой основе), которая защитит металл от влаги и окисления в будущем.
Проверяйте состояние контактов и массовых точек регулярно, особенно после зимы или эксплуатации в условиях высокой влажности.

Проверка целостности массы кузова

Плохой контакт массы кузова с минусовой клеммой АКБ или коррозия точек заземления часто вызывают неисправности габаритных огней. Отсутствие надежного электрического соединения препятствует прохождению тока через лампы, приводя к их полному или частичному отказу.

Начните с визуального осмотра основных точек заземления, обычно расположенных возле аккумулятора, на лонжеронах, стойках кузова или под блоком предохранителей. Ищите следы окисления, ржавчины или механических повреждений на клеммах и контактных площадках.

Методика проверки и восстановления контакта

Для диагностики выполните следующие действия:

Отсоедините минусовую клемму АКБ перед работой
Проверьте крепление основного массового провода:
- Место соединения с кузовом должно быть чистым и свободным от краски/коррозии
- Затяните крепежные болты моментом 8-10 Н·м
Протестируйте цепь мультиметром:
- В режиме прозвонки: один щуп на минус АКБ, второй на болт крепления фары
- В режиме измерения напряжения: при включенных габаритах разница между "+" лампы и кузовом должна быть ≤0.5В

При обнаружении проблем:

Проблема	Способ устранения
Окисление контактов	Очистите контакты металлической щеткой и обработайте токопроводящей смазкой
Ослабление крепежа	Затяните болты, при необходимости замените шайбы
Коррозия площадки	Зачистите металл до блеска, нанесите антикоррозийный состав

После восстановления соединения проверьте работу габаритов при включенном зажигании. Для профилактики обрабатывайте контакты медной смазкой или техническим вазелином 1-2 раза в год.

Восстановление плохого контакта "массы"

Плохой контакт точки заземления ("массы") – частая причина неработающих габаритов. Коррозия, окисление или ослабление крепежа нарушают цепь между кузовом и фонарём, препятствуя прохождению тока. Проверка и очистка контактов часто решают проблему без замены деталей.

Начинайте поиск с визуального осмотра и прозвонки цепи. Основные места расположения точек массы для габаритов: внутренние поверхности крыльев, зоны крепления фонарей или рамы за бамперами. Обращайте внимание на участки, подверженные воздействию влаги и грязи.

Этапы восстановления контакта

1. Локализация точки заземления:

Сверьтесь со схемой электрооборудования авто для точного места
Осмотрите крепёжные болты/шурупы на фонарях и прилегающих кузовных элементах

2. Демонтаж и очистка:

Отсоедините клемму АКБ для безопасности
Выкрутите крепёж точки массы
Зачистите контактные поверхности до металла:
- Кузов – щёткой по металлу или наждачной бумагой
- Клемму/провод – мелкой наждачкой или ножом
Удалите следы коррозии и грязи

3. Обработка и сборка:

Действие	Материал
Нанесение защитного состава	Медная смазка или токопроводящая паста
Затяжка крепежа	Динамический ключ с контролем момента

Важно: После сборки проверьте надёжность фиксации – провод не должен двигаться при ручном усилии.

4. Контрольная проверка:

Подключите АКБ и включите габариты
Измерьте мультиметром:
- Падение напряжения между массой фонаря и минусом АКБ (норма: <0.2В)
- Сопротивление контакта (норма: ~0 Ом)

Тестирование выключателя габаритных огней

Проверка начинается с определения типа выключателя: механический рубильник или электронный блок управления. Отключите питание АКБ перед работой для предотвращения короткого замыкания. Подготовьте мультиметр в режиме измерения сопротивления (Ω) или прозвонки, а также контрольную лампу на 12В.

Снимите декоративную панель для доступа к контактам выключателя. Определите назначение клемм по схеме авто (обозначения: B+ – питание, L – нагрузка на лампы, ⏚ – масса). Осмотрите корпус на трещины, следы оплавления или окисления контактов.

Методика диагностики

Проверка мультиметром:

Подсоедините щупы к входному (B+) и выходному (L) контактам
В выключенном состоянии прибор должен показывать ∞ Ом (обрыв)
При включении – значение 0-2 Ом (контакт замкнут)
Проверьте утечку на корпус: щуп на B+ и металлическую часть выключателя (должно быть ∞ Ом)

Проверка контрольной лампой:

Действие	Подключение	Норма
Тест питания	Лампа между B+ и массой авто	Горит при включенном зажигании
Тест нагрузки	Лампа между L и массой при включенном выключателе	Стабильное горение

Косвенные признаки неисправности: запах горелой пластмассы, самопроизвольное отключение огней, необходимость многократного нажатия для срабатывания. При выявлении дефектов замените выключатель, предварительно проверив целостность фишек и отсутствие коррозии в разъемах.

Разборка и чистка контактов выключателя

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите защитный кожух рулевой колонки, открутив крепежные винты отверткой или торксом в зависимости от модели автомобиля. Осторожно демонтируйте выключатель света из посадочного гнезда, предварительно отсоединив разъемы проводки.

Аккуратно разберите корпус выключателя, отщелкнув фиксаторы тонкой отверткой. Извлеките контактную группу, обращая внимание на расположение пружинок и шариков – рекомендуется зарисовать схему или сфотографировать сборку. Проведите визуальный осмотр токоведущих дорожек на предмет нагара, окисления или механических повреждений.

Технология чистки контактов

Обработайте контактные поверхности аэрозольным очистителем электрооборудования
Удалите стойкие загрязнения ластиком или стекловолоконной щеткой
Протрите спиртовой салфеткой для обезжиривания
Нанесите токопроводящую смазку тонким слоем

Соберите узел в обратной последовательности, проверив плотность прилегания всех элементов. Особое внимание уделите фиксации разъемов – характерный щелчок подтвердит правильное соединение. После установки кожуха рулевой колонки подключите аккумулятор и выполните тестовое включение габаритов.

Проверьте работу всех положений переключателя, включая поворотники и подсветку панели приборов. При сохранении неисправности потребуется замена контактной группы или всего выключателя целиком.

Замена неисправного выключателя освещения

После подтверждения неисправности выключателя мультиметром (отсутствие напряжения на выходных клеммах при включении), подготовьте новый выключатель идентичного типа и номинала. Обязательно обесточьте цепь на электрощите, используя автоматический выключатель или пробки, и дополнительно проверьте отсутствие напряжения индикаторной отверткой на самом выключателе.

Аккуратно снимите декоративную рамку выключателя, открутив фиксирующие винты или отщелкнув зажимы. Ослабьте монтажные лапки или винты крепления механизма в подрозетнике, затем извлеките корпус наружу, избегая резких движений, чтобы не повредить провода.

Процесс замены

Демонтаж старого выключателя:

Зафиксируйте цветовую маркировку или расположение проводов (фазный, нагрузочный, иногда нулевой для проходных моделей) с помощью фото или схемы
Ослабьте винты клемм и полностью отсоедините провода
Проверьте изоляцию проводов на повреждения, при необходимости восстановите ее

Установка нового выключателя:

Подключите провода к соответствующим клеммам нового выключателя согласно схеме
Надежно затяните контактные винты без чрезмерных усилий
Аккуратно разместите механизм в подрозетнике, зафиксируйте монтажными лапками

Проверка работоспособности: После установки декоративной рамки включите напряжение на щитке. Протестируйте работу выключателя минимум 5-10 раз. Убедитесь в стабильном зажигании габаритов без мерцания или самопроизвольного отключения.

Типичные ошибки	Последствия	Профилактика
Перепутаны фазный и нагрузочный провода	Нестабильная работа, опасность при замене ламп	Маркировка проводов перед демонтажем
Недотянутые клеммы	Нагрев контактов, оплавление корпуса	Контрольный подтягивание винтов через сутки
Использование выключателя с несоответствующим током	Короткое замыкание, возгорание	Сверка маркировки (10А для стандартных цепей)

Диагностика модуля управления кузовом

Подключите диагностический сканер к OBD-II разъему автомобиля и активируйте модуль управления кузовом (BCM). Проверьте наличие сохраненных ошибок, особое внимание уделите кодам, связанным с цепями габаритных огней (например, B2570, U0140). Зафиксируйте текущие параметры работы BCM в режиме реального времени.

Проверьте целостность данных о состоянии габаритов: сравните команды BCM на включение света с фактическим напряжением на выходах модуля. При отсутствии управляющего сигнала на соответствующем пине BCM (согласно схеме подключения) при активированных габаритах выполните проверку внутренних цепей модуля.

Проверка питания и управления

Ключевые этапы диагностики BCM:

Измерьте напряжение на силовом выводе BCM (стандартно 12В) при включенном зажигании
Проверьте целостность «массы» модуля (сопротивление между корпусом BCM и кузовом ≤ 0.5 Ом)
Протестируйте сигнальные линии к реле габаритов мультиметром:
- Отсутствие напряжения при активации – неисправность внутренней схемы BCM
- Наличие напряжения ≥ 11В – проблема в периферийных компонентах

Критичные параметры для оценки:

Параметр	Норма	Отклонение
Сопротивление изоляции BCM	≥ 20 МОм	Короткое замыкание в цепях
Ток потребления в режиме ожидания	≤ 15 мА	Паразитные утечки

При выявлении программных сбоев выполните перепрошивку BCM. Физические повреждения компонентов модуля (вздутые конденсаторы, следы перегрева) требуют замены блока или ремонта на компонентном уровне с пайкой дефектных элементов.

Сброс ошибок бортового компьютера

После замены перегоревших ламп, ремонта проводки или устранения проблем с контактами в цепи габаритов необходимо очистить память бортового компьютера от зафиксированных ошибок. Старые коды неисправностей могут сохраняться в системе даже после ремонта, провоцируя ложные предупреждения или мешая диагностике новых проблем.

Процедура сброса зависит от модели автомобиля и типа диагностической системы. В современных машинах чаще применяется программный метод через OBD-II разъём с использованием диагностического сканера или специализированного ПО, тогда как на некоторых старых авто возможен ручной сброс путём снятия клеммы аккумулятора.

Методы сброса ошибок

Основные способы очистки памяти БК:

Через OBD-II сканер
- Подключите сканер к диагностическому разъёму (обычно под рулевой колонкой)
- Выберите в меню раздел "Электрика" → "Габаритные огни"
- Инициируйте функцию "Стереть коды ошибок" или "Clear DTC"
Отключение питания БК
- Снимите отрицательную клемму с аккумулятора на 10-15 минут
- Нажмите сигнал клаксона для полного сброса остаточного напряжения
- После подключения клеммы запустите двигатель для проверки
Штатными средствами авто
- На некоторых моделях: удержание кнопки сброса пробега + включение зажигания
- Через скрытое меню приборной панели (требует знания комбинации для конкретной марки)

Важно! Перед сбросом убедитесь, что неисправность габаритов устранена: проверьте работу всех ламп в режиме парковочного света, целостность предохранителей и отсутствие окислов в блоках розеток фар. После очистки ошибок выполните тестовый проезд 2-5 км для повторной диагностики системы.

Проверка разъемов проводки под рулем

Отсоедините разъемы блока управления под рулевой колонкой, предварительно сняв защитные пластиковые кожухи. Визуально оцените состояние контактов на предмет окисления, загрязнения или деформации металлических элементов. Проверьте фиксацию проводов в клеммах – отсутствие люфта и надежное крепление.

Используйте мультиметр в режиме прозвонки для диагностики целостности цепи. Проверьте соответствие распиновки разъемов схеме конкретной модели автомобиля, обращая особое внимание на провода габаритов. Убедитесь в отсутствии переломов проводки на участке 10-15 см от колодки.

Порядок действий при обнаружении проблем

Зачистите окисленные контакты мелкой наждачной бумагой
Обработайте разъемы контактным очистителем
Плотно обожмите ослабленные клеммы
Заизолируйте поврежденные провода термоусадкой
Замените колодку при разрушении пластикового корпуса

Признак неисправности	Способ устранения
Зеленый налет на контактах	Механическая очистка + обработка WD-40
Провода выпадают из колодки	Замена фиксаторов или всей клеммной группы
Обрыв жилы у основания разъема	Укорачивание провода с перепайкой контакта

После восстановления контактов выполните тестовое подключение разъемов до характерного щелчка. Проверьте работоспособность габаритов при включенном зажигании. Убедитесь в отсутствии самопроизвольного отключения при легком шевелении жгута проводов.

Осмотр жгута проводов в подкапотном пространстве

Тщательно визуально исследуйте все доступные участки жгута на предмет механических повреждений: порезов изоляции, переломов проводов, вмятин или следов перетирания о кузовные элементы. Особое внимание уделите зонам возле точек крепления, в местах перегибов через металлические кромки и вблизи подвижных узлов (например, возле амортизационных стоек или блоков фар).

Проверьте состояние контактных разъемов, подключенных к жгуту: убедитесь в отсутствии окислов (белый или зеленый налет), оплавления пластика корпуса или следов перегрева (потемнение контактов). Подвигайте разъемы при включенных габаритах – мигание света укажет на нестабильный контакт.

Ключевые этапы диагностики

Тестирование мультиметром:
- Отсоедините разъемы габаритных огней
- Замерьте напряжение на контактах проводов при включенной цепи – отсутствие 12V свидетельствует об обрыве до разъема
Прозвонка целостности:
- Отключите АКБ и разъемы
- Прозвоните участки цепи от блока предохранителей до лампы – нулевое сопротивление укажет на целостность провода
Проверка массы:
- Подключите мультиметр в режиме сопротивления между массовым проводом габарита и кузовом авто – значение ниже 1 Ом подтвердит исправность «земли»

При обнаружении поврежденных участков: Замените проблемный фрагмент жгута методом сращивания с использованием термоусадочных трубок и пайки. Если повреждены разъемы – установите новые клеммы или весь коннектор целиком.

Поиск повреждений изоляции проводов

Повреждённая изоляция проводов – частая причина короткого замыкания или обрыва цепи габаритных огней. Начинайте проверку с визуального осмотра открытых участков проводки: ищите потёртости, трещины, оплавленные участки или следы окисления. Особое внимание уделите местам перегибов, зонам контакта с металлическими элементами кузова, точкам крепления жгутов пластиковыми хомутами.

При отсутствии видимых дефектов используйте мультиметр в режиме прозвонки. Отсоедините разъём фары/заднего фонаря и аккумулятор. Зафиксируйте один щуп мультиметра на оголённом участке проверяемого провода габарита, вторым последовательно касайтесь металлических частей кузова (очищенных от краски). Звуковой сигнал прибора укажет на пробой изоляции и контакт жилы с массой.

Методы устранения и профилактики

Локальный ремонт: При небольших повреждениях зачистите участок, обезжирьте и наложите термоусадочную трубку или изоленту с клеевым слоем.
Замена сегмента провода: При глубоких порезах или оплавлении вырежьте дефектный фрагмент кусачками, установите новый провод аналогичного сечения с помощью обжимных гильз и термоусадки.
Защита жгута: Проложите проводку в гофротрубке, закрепите пластиковыми клипсами без перетяжки, избегайте контакта с подвижными деталями и острыми кромками.

Тип повреждения	Инструмент для поиска	Способ восстановления
Механический порез/перетёртость	Фонарь, визуальный осмотр	Термоусадка + кембрик
Пробой на массу	Мультиметр (режим прозвонки)	Замена участка провода
Окисление/коррозия	Тактильный осмотр (хрупкость изоляции)	Очистка контактов + антикоррозийный спрей

Важно! Перед работами всегда снимайте клемму «минус» с аккумулятора.
Проверка герметичности: Убедитесь, что резиновые уплотнители колодок подключения фар не повреждены.
Тест после ремонта: Включите габариты и покачайте жгут руками – мигание света укажет на не устранённые дефекты.

Устранение перетертых участков проводки

Обнаруженный перетертый участок проводки требует незамедлительной локализации повреждения и восстановления целостности цепи. Важно работать только при отключенном аккумуляторе во избежание короткого замыкания.

Тщательно очистите место повреждения от грязи, отсоедините провод от клемм и извлеките проблемный участок из гофры или креплений для удобства доступа. Зачистите неповрежденные концы провода по обе стороны от перетертости на 15-20 мм.

Этапы восстановления проводки

Для надежного соединения используйте один из методов:

Пайка с термоусадкой
- Скрутите зачищенные жилы плотной скруткой
- Пропаяйте соединение оловянно-свинцовым припоем
- Наденьте термоусадочную трубку и прогрейте феном
Обжимные гильзы
- Вставьте концы провода в гильзу
- Обожмите кримпером в 2-3 точках
- Изолируйте место соединения изолентой ПВХ

При замене длинного участка используйте провод аналогичного сечения и цвета маркировки. Проложите новую проводку вдали от подвижных элементов и острых кромок, обязательно зафиксируйте пластиковыми хомутами.

После ремонта проверьте работу габаритов при включенном зажигании. Убедитесь в отсутствии перегрева в месте соединения при 5-10 минутной работе.

Использование токоизмерительных клещей

Токоизмерительные клещи позволяют проверить наличие и силу тока в цепи габаритных огней без нарушения изоляции проводов. Этот метод безопаснее и быстрее традиционного последовательного подключения мультиметра, особенно при работе с труднодоступными участками проводки. Замеры производятся на отдельных участках цепи для локализации проблемы.

Основное преимущество инструмента – возможность сравнения рабочих параметров на исправных и неработающих фонарях. Контрольные точки для измерений: питающий провод фары, участки после реле и предохранителей, точки подключения к кузову (масса). Отсутствие тока на конкретном отрезке укажет на зону обрыва или плохого контакта.

Порядок диагностики цепи

Подготовка:

Включите габариты и стояночный тормоз (для активации сигнала на панели)
Переведите клещи в режим измерения постоянного тока (DC)
Установите диапазон 2-10А (точное значение зависит от типа ламп)

Поиск неисправности:

Замерьте ток на выходе предохранителя габаритов – отсутствие значения указывает на перегорание или проблемы с подачей напряжения
Сравните ток на входе и выходе блока реле: различие более 10% свидетельствует о неисправности реле
Проверьте ток на клеммах каждого фонаря – нулевое значение при исправной лампе означает обрыв провода
Измерьте ток на массовом проводе – отклонение от нормы указывает на окисление контактов

Важно: При замерах обхватывайте только один провод. Одновременный захват двух проводов даст нулевой результат из-за взаимной компенсации магнитных полей.

Типичные показания (12В система)	Возможная причина
0.5–1.5 А на фару	Норма для ламп 5W
0 А при исправной лампе	Обрыв цепи до точки замера
Колебания значения	Плохой контакт или коррозия
Ток ниже нормы на 30%+	Высокое сопротивление (окисление, повреждение провода)

Прозвонка цепи питания до выключателя

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите разъём с блока габаритных огней, определите по схеме автомобиля контакт, отвечающий за питание (+12V). Очистите контакты разъёма от окислов и загрязнений.

Включите мультиметр в режим прозвонки (значок диода или звука). Одним щупом коснитесь плюсовой клеммы АКБ, другим – питающего контакта на разъёме габаритов. Наличие звукового сигнала или показаний близких к 0 Ом подтвердит целостность участка цепи от батареи до разъёма фонаря.

Проверка участка до выключателя

Если питание на разъём не приходит, переместите щуп мультиметра с клеммы АКБ на питающий контакт выключателя освещения (предварительно снимите его и найдите нужный пин по схеме). Отсутствие звука сигнализирует об обрыве между АКБ и выключателем.

Проверьте предохранитель габаритов:
- Извлеките его из блока
- Прозвоните контакты – сопротивление должно быть ~0 Ом
- Осмотрите плавкую вставку на перегорание
Исследуйте проводку:
- Визуально осмотрите жгут от АКБ до выключателя
- Проверьте целостность провода прозвонкой между точками
- Ищите повреждения изоляции, коррозию в коннекторах
Протестируйте контактные группы:
- Зачистите клеммы массы кузова
- Прозвоните контакты на разъёмах по пути цепи

Тип неисправности	Действие
Обрыв провода	Замените повреждённый участок или проложите новый провод
Коррозия контактов	Обработайте разъёмы очистителем, замените деформированные клеммы
Перегоревший предохранитель	Установите новый с номиналом, указанным в руководстве

После устранения неполадок повторно выполните прозвонку. При восстановлении цепи соберите схему и проверьте работу габаритов.

Проверка цепи после выключателя до фонаря

После выключателя габаритов цепь разделяется на левую и правую ветви. Необходимо проверить участок от клемм выключателя до контактов лампы неисправного фонаря, включая соединительные колодки, реле (при наличии), разъемы и провода.

Основные методы диагностики требуют использования мультиметра в режиме вольтметра или омметра. Предварительно убедитесь в исправности лампы и наличии напряжения на выходной клемме выключателя при его активации.

Последовательность проверки

Поиск точки обрыва напряжением:
- Включите зажигание и выключатель габаритов
- Подключите минусовой щуп мультиметра к массе авто, плюсовой - к контрольным точкам цепи
- Проверяйте напряжение последовательно: клемма выключателя → вход разъема блока предохранителей → выход разъема блока предохранителей → входной контакт реле → выходной контакт реле → контакты колодки возле фонаря → контакт "+" патрона лампы
Проверка целостности провода омметром:
- Снимите напряжение (выключите зажигание)
- Отсоедините разъемы на обоих концах проверяемого участка
- Подключите щупы тестера к концам провода. Показание "0 Ом" - исправность, "∞" или высокое сопротивление - обрыв или коррозия
Диагностика качества массы:
- Проверьте сопротивление между минусовым контактом патрона лампы и кузовом авто (при снятой лампе)
- Нормальное значение - менее 0.5 Ом. Высокое сопротивление требует зачистки контактов массы

Тип неисправности	Признак при проверке	Решение
Обрыв провода	Отсутствие напряжения на участке, бесконечное сопротивление	Замена провода, ремонт обрыва
Окисление контактов	Снижение напряжения на разъеме, повышенное сопротивление	Зачистка контактов, обработка WD-40
Плохая масса	Напряжение на "+" патрона есть, лампа не горит	Восстановление контакта с кузовом

Важно: Особое внимание уделите разъемам в районе поворотного кулака и местам прохода жгута через кузовные отверстия - здесь чаще всего возникают переломы проводов и коррозия.

Тестирование напряжения на клеммах лампы

Подготовьте мультиметр, переключив его в режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Убедитесь, что зажигание автомобиля включено, а габаритные огни активированы. Снимите защитный кожух лампы для доступа к клеммному разъёму.

Подключите красный щуп мультиметра к положительной клемме лампы (обычно центральный контакт), чёрный щуп – к металлическому кузову авто или минусовой клемме АКБ. Избегайте касания щупами соседних контактов во избежание короткого замыкания.

Анализ показаний мультиметра

Оцените результаты измерений:

Напряжение 11.5–13.5 В: питание подаётся исправно. Проблема в лампе, патроне или контактах.
Напряжение ниже 10 В: неисправность цепи (окисление проводов, коррозия разъёмов, повреждение реле).
Отсутствие напряжения: обрыв проводки, сгоревший предохранитель, нерабочий выключатель света.

При отклонениях проверьте:

Состояние предохранителя (визуально или тестером) в монтажном блоке авто.
Целостность проводки от блока предохранителей до лампы прозвонкой мультиметра.
Контакт «массы» – подключите чёрный щуп напрямую к минусовой клемме лампы.

Показание (В)	Диагностика	Действия
≈12–13.5	Питание нормальное	Заменить лампу, очистить патрон
0	Обрыв цепи	Проверить предохранитель, реле, целостность проводов
≤10	Просадка напряжения	Искать коррозию, плохой контакт, КЗ

При обнаружении коррозии зачистите клеммы наждачной бумагой или специальным раствором. Если напряжение отсутствует, выполните «прозвон» цепи от АКБ до лампы для выявления участка обрыва.

Пайка обломанных проводов

Отключите аккумулятор перед началом работ для предотвращения короткого замыкания. Зачистите концы обломанных проводов на 10-15 мм, удалив изоляцию и окислы мелкозернистой наждачной бумагой.

Скрутите подготовленные жилы проводов плотным жгутом по направлению витков. Нанесите флюс для пайки меди на место соединения – это улучшит адгезию припоя и предотвратит окисление.

Технология пайки

Разогрейте паяльник мощностью от 40 Вт. Приложите жало к скрутке, прогрев металл 3-5 секунд. Поднесите припой (POS-60 или аналог) к точке контакта – расплав должен равномерно обволочь соединение. Контролируйте:

Прогрев – провода должны нагреться до температуры плавления припоя
Качество заполнения – отсутствие пустот и наплывов
Изоляцию – исключите перегрев соседних участков

После остывания места пайки обработайте термоусадкой или изолентой в 3 слоя с 50% перехлёстом. При тестировании габаритов проверяйте отсутствие нагрева восстановленного участка при 10-минутной работе фар.

Типовая ошибка	Последствие	Решение
Холодная пайка	Прерывистый контакт	Перепаять с достаточным прогревом
Перегрев изоляции	Короткое замыкание	Использовать термоизоляционный барьер
Кислотный флюс	Коррозия провода	Применять только нейтральные составы

Применение термоусадки при ремонте проводки

Термоусадочная трубка обеспечивает надёжную изоляцию и механическую защиту восстановленных участков проводки. При нагреве феном или зажигалкой она плотно обжимает место соединения, предотвращая окисление контактов и короткое замыкание. Её герметизирующие свойства особенно ценны для габаритных огней, подверженных воздействию влаги и вибрации.

Для ремонта оборванных проводов габаритов используйте термоусадку с клеевым слоем (типа ТУТ-к). Диаметр трубки должен быть на 20-30% больше провода до усадки. При соединении методом скрутки или пайки обязательно перекрывайте повреждённый участок с запасом 1,5-2 см в каждую сторону.

Порядок работ

Зачистите концы проводов на 2-3 см, скрутите или спаяйте их
Наденьте термоусадку до соединения проводов
Равномерно прогревайте трубку строительным феном, двигаясь от центра к краям
Контролируйте усадку: поверхность должна стать гладкой без пузырей

Критерии качества:

Полное отсутствие зазоров под трубкой
Выступающий клеевой состав по краям усадки
Отсутствие перегрева изоляции провода

Материал	Температура усадки	Коэффициент усадки
ПВХ	100-150°C	2:1
Полиолефин	120-180°C	3:1
С клеевым слоем	90-130°C	4:1

Избегайте открытого огня при работе с топливными магистралями. Для сложных участков применяйте термоусадку с продольной полосой адгезива – она компенсирует перепады диаметров и плотно герметизирует стыки. После ремонта проверьте цепь тестером на короткое замыкание перед подключением к бортсети.

Установка дополнительной защиты провода

Дополнительная защита проводки габаритных огней критически важна для предотвращения обрыва или замыкания при вибрации, трении о металлические кромки кузова или воздействии температурных перепадов. Основная задача – изолировать уязвимые участки трассы, особенно в зонах прохождения через технологические отверстия, около подвижных элементов подвески и в моторном отсеке.

Тщательно обследуйте трассу проводов от блока предохранителей до фонарей, выявляя места с риском перетирания или контакта с влагой. Особое внимание уделите точкам соприкосновения с острыми кромками кузовных панелей и участкам возле шарниров петель дверей/багажника. Для точной локализации используйте тестер-прозвонку при имитации вибрации.

Технология монтажа защитных компонентов

Применяйте специализированные материалы, соответствующие условиям эксплуатации:

Термоусадочная трубка: для герметизации соединений и ремонтных участков (усадка феном при 120-150°C)
Пластиковые спирали и гофротрубки: для протяженных открытых участков с фиксацией стяжками каждые 15-20 см
Резиновые втулки: при проходе проводов через металлические перегородки (диаметр на 20% меньше отверстия)
Алюминиевая самоклеящаяся лента: для термозащиты вблизи выхлопной системы

Обязательные требования при монтаже:

Демонтируйте клеммы АКБ перед началом работ
Обеспечьте провисающий монтаж с запасом 3-4 см для компенсации вибрации
Фиксируйте защищенные жгуты штатными клипсами, избегая перетяжки

Уязвимая зона	Оптимальная защита	Толщина стенки
Кромки кузовных отверстий	Двухслойная гофра + резиновая втулка	≥2 мм
Моторный отсек	Термостойкая оплетка + алюминиевая лента	≥1.5 мм
Зоны контакта с подвижными частями	Спиральная защита с нейлоновым покрытием	≥3 мм

После установки обязательно выполните проверку: включите габариты и воспроизведите ударные нагрузки на защищенные участки (постукивание резиновым молотком), контролируя стабильность свечения. Используйте тестер для замера сопротивления изоляции (минимум 10 МОм при 500 В).

Обратная сборка всех снятых элементов

После завершения ремонта и проверки работоспособности световых габаритов приступайте к последовательной установке демонтированных компонентов на штатные места. Соблюдайте обратный порядок разборки, сверяясь с ранее сделанными фото/заметками о расположении деталей и крепежа.

Убедитесь, что все электрические разъемы подключены до щелчка фиксаторов, а провода аккуратно уложены в предусмотренные пазы или хомуты во избежание перетирания. Особое внимание уделите герметичности уплотнителей фонарей и правильной фиксации их корпусов.

Ключевые этапы сборки

Монтаж световых блоков:
- Установите лампы/светодиодные модули в посадочные гнезда
- Зафиксируйте корпус габарита винтами с рекомендованным моментом затяжки
Подключение электроразъемов:
- Совместите метки на колодках
- Нажмите до характерного щелчка замка
Установка защитных элементов:
- Верните на место декоративные крышки колесных арок
- Закрепите облицовку багажника/капота
- Восстановите пылезащитные щитки (при наличии)

Обязательно выполните контрольный запуск габаритов после каждого этапа сборки для оперативного выявления возможных ошибок монтажа. Проверьте равномерность прилегания всех установленных деталей кузова – зазоры должны соответствовать заводским параметрам.

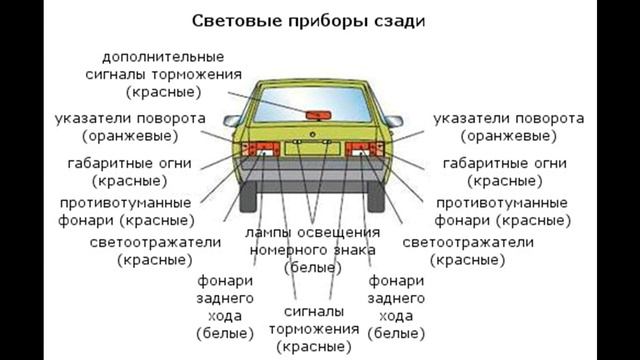

Контрольная проверка всех габаритных огней

После устранения неисправности выполните комплексную проверку всех габаритных огней для подтверждения корректной работы. Включите зажигание и активируйте габариты через штатный переключатель освещения автомобиля.

Обойдите транспортное средство по кругу, начиная с передней части. Фиксируйте визуальные параметры каждого огня: яркость свечения, отсутствие мерцания, равномерность распределения света. Особое внимание уделите симметричности работы парных элементов.

Порядок проверки элементов

Передние габариты: Контроль белого света (левый/правый)
Задние габариты: Проверка красного свечения (оба борта)
Боковые повторители: Оранжевое свечение на крыльях
Номерной знак: Подсветка белого света

Для объективной оценки привлекайте помощника: попросите нажать на педаль тормоза и включить указатели поворота. Убедитесь в отсутствии перекрестных наводок и правильном цветовом соответствии каждого источника света согласно ПДД.

Параметр	Норма	Отклонение
Интенсивность света	Одинаковая на парных огнях	Тусклое/яркое свечение
Цветовая температура	Белый (перед), красный (зад)	Желтизна, искажение оттенка
Стабильность работы	Постоянное ровное свечение	Мерцание, самопроизвольное отключение

При обнаружении малейших несоответствий повторите диагностику цепи: проверьте контакты разъемов, целостность предохранителей и качество "массы". Помните: частичная работоспособность системы указывает на скрытые проблемы электропроводки.

Профилактические меры для предотвращения поломок

Регулярно проверяйте герметичность корпусов фар и задних фонарей, особенно после мойки авто или езды в дождь. Убедитесь в отсутствии трещин на рассеивателях и плотности прилегания уплотнителей. Влага внутри плафона – основная причина окисления контактов и перегорания ламп.

Раз в 3-6 месяцев очищайте контактные группы и клеммы проводов от окислов. Используйте специальные очистители электроразъемов или мягкую щетку. Нанесите тонкий слой токопроводящей смазки на штырьки ламп и разъемы для защиты от коррозии.

Ключевые действия для поддержания работоспособности

Контроль напряжения: Проверяйте мультиметром напряжение в бортовой сети при работающем двигателе. Значения выше 14.8В ускоряют перегорание ламп.
Замена парой: При перегорании одной лампы меняйте обе в симметричных блоках (левые/правые фары). Соседняя лампа близка к окончанию ресурса.
Качество компонентов: Используйте лампы с маркировкой ECE или ISO. Дешевые аналоги имеют нестабильную нить накала и тонкий цоколь.

Периодичность	Процедура	Инструменты/материалы
Каждые 5 тыс. км	Визуальный осмотр плафонов на повреждения	Фонарик, чистая ткань
Каждые 15 тыс. км	Проверка плотности посадки ламп в патронах	Диэлектрические перчатки
Каждые 30 тыс. км	Диагностика целостности проводки от блока предохранителей	Мультиметр, схема электрооборудования

Защищайте разъемы: При установке фар убедитесь, что провода не натянуты и не пережаты корпусом. Используйте термоусадочные трубки на местах скруток.
Контролируйте нагрузку: При подключении дополнительных габаритов (например, в бампере) устанавливайте отдельное реле. Прямое питание от штатной цепи перегружает проводку.
Адаптация к сезону: Зимой перед запуском двигателя включайте габариты на 1-2 минуты для плавного прогрева нити ламп. Резкий скачок тока при -20°С сокращает срок службы на 30%.

Список источников

При подготовке материала использовались специализированные технические руководства и практические пособия по автомобильной электрике.

Ключевые источники включают документацию производителей, справочники по диагностике и профильные интернет-ресурсы.

Официальные сервисные руководства автомобильных производителей
Справочники по устройству электрооборудования транспортных средств
Практические пособия по диагностике неисправностей автоэлектрики
Технические бюллетени и ремонтные протоколы
Профильные автомобильные форумы и сообщества специалистов
Видеоматериалы по методикам поиска обрывов цепи
Инструкции по использованию мультиметра и тестера цепей
Нормативы ПДД и ГОСТ по требованиям к световым приборам
