Проверка и ремонт замка зажигания ВАЗ 2106

Статья обновлена: 18.08.2025

Исправный замок зажигания критически важен для безопасной эксплуатации ВАЗ 2106.

Неполадки в этом узле могут полностью обездвижить автомобиль или вызвать опасные ситуации на дороге.

Понимание принципов работы и методов диагностики позволит быстро выявить причину сбоя.

Правильная проверка контактов и механизма предотвратит дорогостоящий ремонт и обеспечит надежный пуск двигателя.

Как правильно снять замок зажигания с рулевой колонки ВАЗ 2106

Перед началом работ обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания и обесточивания системы. Подготовьте необходимые инструменты: крестовую и плоскую отвертки, торцовый ключ на 13 мм, а также тонкий шило или металлический крючок для работы с фиксаторами.

Обеспечьте свободный доступ к рулевой колонке, сняв пластиковый кожух. Для этого аккуратно открутите винты крепления нижней и верхней половин кожуха отверткой и разъедините их. Если руль мешает демонтажу, снимите его, открутив гайку крепления ключом на 13 мм и снятя рулевое колесо съемником либо осторожным раскачиванием.

Пошаговый процесс демонтажа

Отсоедините электрический разъем: найдите колодку проводов (обычно белого цвета), идущую к задней части замка. Нажмите на пластиковый фиксатор язычок и плавно отсоедините разъем от корпуса замка.
Отсоедините тягу привода противоугонного механизма:
- Найдите металлическую тягу, идущую от замка вниз к кронштейну рулевого вала.
- Шилом или тонкой отверткой подденьте и снимите пружинное стопорное кольцо с шарового наконечника тяги на кронштейне.
- Аккуратно снимите тягу с шарнира.

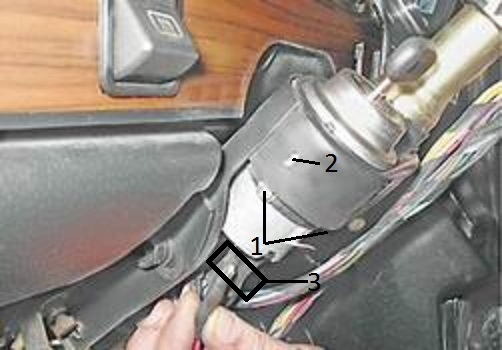

Выкрутите крепежные винты:
- Найдите два винта с потайной головкой (часто со шлицем Torx T20 или крестовые), расположенные по бокам корпуса замка на рулевой колонке.
- Полностью выкрутите их крестовой отверткой.
Извлеките корпус замка:
- Потяните корпус замка на себя, одновременно проворачивая ключ в положение "0" (полное выключение). Это разблокирует фиксирующий штифт.
- Если замок не выходит легко, не прикладывайте грубую силу. Еще раз проверьте, сняты ли все винты и отсоединена ли тяга, а ключ повернут в правильное положение.

После извлечения осмотрите корпус замка и место его установки на наличие повреждений, коррозии или люфтов. Установка нового замка производится в обратной последовательности, предварительно убедившись, что ключ находится в положении "0" для правильной посадки фиксатора.

Проверка контактов мультиметром: инструкция по тестированию

Подготовьте мультиметр: переключите в режим прозвонки или измерения сопротивления (Ω). Убедитесь в исправности проводов прибора и заряде батареи. Снимите пластиковый кожух с замка зажигания для доступа к контактной группе.

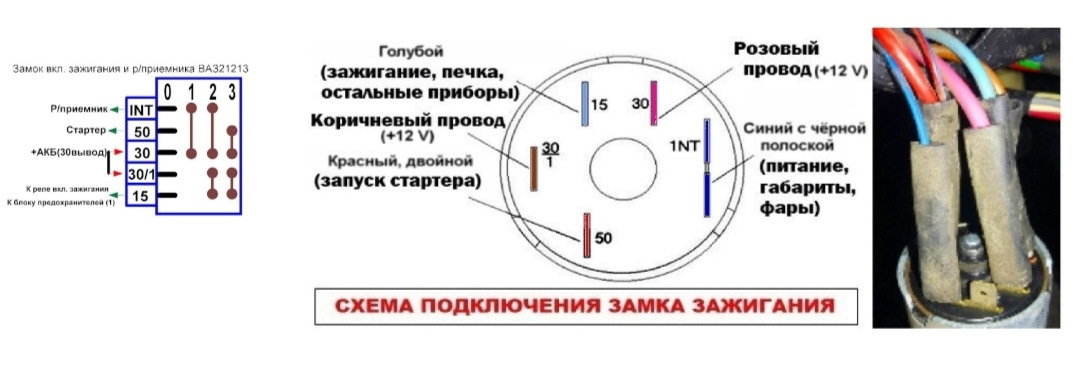

Отсоедините колодку проводов от замка. Найдите на ней маркировку контактов: 30 (постоянный "+" от АКБ), 15 (зажигание и приборы), INT (габариты), 50 (стартер). Очистите штекеры от окислов.

Процедура проверки

Проверка питания на контакте 30:

Подключите красный щуп мультиметра к контакту 30
Черный щуп присоедините к "массе" (кузов или минус АКБ)
При включенном зажигании показания должны соответствовать напряжению АКБ (12-14В)

Тестирование рабочих контактов:

Включите зажигание (положение I)
Прозвоните пары: 30-15 и 30-INT – должно быть нулевое сопротивление
Переведите ключ в положение II (стартер)
Проверьте пары: 30-15, 30-INT и 30-50 – все должны звониться

Контроль отключения питания:

Положение ключа	Проверяемые контакты	Норма
0 (выключено)	30-15 / 30-50 / 30-INT	Сопротивление ∞
I (зажигание)	30-50	Сопротивление ∞

При несоответствии показаний снимите контактную группу для осмотра. Проверьте подплавление пластин, износ дорожек, упругость пружин. Замените группу при обнаружении дефектов.

Очистка и смазка механизма поворота ключа

С течением времени в личинке замка скапливается пыль, металлическая стружка и загустевшая смазка, что затрудняет поворот ключа. Регулярная очистка и смазывание механизма предотвращают заклинивание и продлевают срок службы узла.

Если после процедуры проблема сохраняется, возможен износ секретки или поломка пружин – в таких случаях требуется замена личинки или всего замка. Используйте только рекомендованные смазочные материалы.

Порядок выполнения работ

Извлеките личинку замка: вставьте ключ в положение «I», нажмите тонким шилом на фиксатор через отверстие в корпусе замка и аккуратно вытяните механизм.
Очистите детали:
- Обработайте внутренние каналы и штифты очистителем электронных контактов или уайт-спиритом
- Удалите остатки грязи мягкой кисточкой
- Просушите сжатым воздухом
Нанесите смазку:
- Используйте минимальное количество состава
- Обработайте штифты, пружины и бороздки ключа
- Проверните ключ в личинке 5-6 раз для распределения смазки
Установите личинку обратно до щелчка фиксатора.

Рекомендуемые смазки	Запрещённые материалы
Графитовая смазка	Солидол, Литол
Специальные аэрозоли для замков (например, WD-40 Specialist)	Растительные масла
Силиконовый спрей	Водостойкие смазки

Важно: избыток смазки вызывает налипание пыли – после обработки удалите выступившие излишки салфеткой. Проверьте плавность хода ключа до установки замка на автомобиль.

Замена контактной группы замка зажигания ВАЗ 2106

Перед началом работ снимите минусовую клемму с аккумулятора для исключения короткого замыкания. Убедитесь, что новая контактная группа соответствует модели ВАЗ 2106 и ключ находится в положении "0" (выключено).

Для замены потребуется доступ к рулевой колонке: снимите пластиковый кожух, открутив крепежные саморезы крестовой отверткой. Действуйте аккуратно, чтобы не повредить фиксаторы и провода.

Пошаговая инструкция замены

Отсоединение проводов: Найдите колодку проводов на задней части замка. Зарисуйте или сфотографируйте схему подключения. Ослабьте гайки крепления проводов ключом на 10 мм.
Демонтаж старой группы: Нажмите пластмассовый фиксатор на корпусе замка. Потяните контактную группу на себя, извлекая ее из посадочного гнезда.
Подготовка новой группы: Сравните новую деталь со старой – положение контактов и форма должны идентично совпадать. Убедитесь в отсутствии повреждений на штекере.
Установка: Совместите паз новой группы с выступом на корпусе замка. Вдавите деталь до характерного щелчка фиксатора.
Подключение: Соблюдая зарисованную схему, подключите провода к клеммам новой группы. Надежно затяните гайки крестовой отверткой.
Проверка: После сборки кожуха подключите АКБ. Проверните ключ во всех положениях, убедитесь в работе фар, стартера и зажигания.

Важно: При замене не прикладывайте излишнее усилие – пластиковые фиксаторы хрупкие. Если замок не возвращает ключ из положения "стартер", отрегулируйте положение контактной группы, ослабив крепежные гайки на 1-2 мм.

Установка замка и проверка работоспособности

Перед установкой нового замка зажигания убедитесь, что ключ корректно проворачивается во всех положениях (ACC, ON, START). Снимите пластиковый кожух рулевой колонки, отсоедините разъёмы проводки и демонтируйте неисправный узел, открутив два крепёжных винта через технологические отверстия в кронштейне.

Установите новый замок, совместив шлицы вала с отверстием в кронштейне. Зафиксируйте его винтами, подключите колодки проводов согласно схеме (цветовая маркировка должна совпадать). Проверьте надёжность крепления и отсутствие перегибов проводки перед сборкой кожуха.

Проверка работоспособности после установки

Последовательно проверьте функции во всех положениях ключа:

Положение «0» (LOCK): рулевое колесо блокируется, питание отключено.
Положение «I» (ACC): активируется прикуриватель и магнитола, габаритные огни.
Положение «II» (ON): включается зарядка АКБ (горит лампочка генератора), приборная панель, стеклоочистители.
Положение «III» (START): стартер проворачивает двигатель (при включенной нейтрали).

Если функции не соответствуют положениям:

Сравните распиновку разъёмов старого и нового замка.
Прозвоните мультиметром контакты на предмет замыкания в режимах ACC/ON.
Убедитесь в отсутствии окисления клемм колодки.

Проблема	Возможная причина
Не гаснет лампа генератора в OFF	Залипание контактов «15» и «30»
Стартер не срабатывает	Обрыв цепи на контакте «50»
Отсутствует питание в ACC	Ошибка подключения провода «INT»
