Проверка и установка меток ГРМ на Приоре

Статья обновлена: 18.08.2025

Ремень ГРМ – критически важный элемент двигателя Приоры, синхронизирующий работу коленвала и распредвалов. Ошибки при его установке приводят к дорогостоящим поломкам: деформации клапанов, повреждению поршней и капитальному ремонту мотора.

Эта статья содержит четкие инструкции по проверке совпадения меток на шкивах и маховике, а также правильной установке ремня. Соблюдение описанных этапов исключает риск встречи клапанов с поршнями и гарантирует стабильную работу силового агрегата.

Снимаем защитный кожух ремня ГРМ

Открутите ключом на 10 три болта крепления верхней части кожуха ремня ГРМ. Они расположены по периметру пластиковой крышки – два сверху возле клапанной крышки и один снизу. Аккуратно снимите крышку, избегая резких движений, чтобы не повредить пластиковые крепления.

Снимите резиновый патрубок системы охлаждения, идущий от дроссельного узла к радиатору. Ослабьте хомут отверткой или головкой, отведите патрубок в сторону. Это обеспечит доступ к нижней части кожуха и предотвратит случайное повреждение патрубка при дальнейших действиях.

Демонтаж нижнего кожуха

1. Поднимите автомобиль на домкрате или загнав на смотровую яму, снимите правое переднее колесо.
2. Демонтируйте подкрылок (арку) – выкрутите саморезы по краю колесной ниши и снимите пластиковую защиту.
3. Выкрутите ключом на 10 пять болтов крепления нижней части кожуха:
   • один сверху возле шкива коленвала,
   • два снизу за щитком тормозов,
   • два со стороны двигателя.
4. Потяните кожух на себя и вниз, чтобы освободить его от направляющих шпилек. Приложите умеренное усилие – пластик может быть "прикипевшим".

Важно: Не допускайте попадания масла или антифриза на ремень ГРМ во время работ – это приведет к его разрушению. При наличии загрязнений на шкивах или ремне – тщательно удалите их ветошью перед проверкой меток.

Фиксируем коленвал в ВМТ специальным штифтом

После подготовки двигателя (охлаждение, снятие защитных кожухов) и визуального совмещения меток на шкивах распредвалов и крышке ГРМ, переходим к точной фиксации коленчатого вала. Ключевым этапом является установка коленвала в положение Верхней Мертвой Точки (ВМТ) первого цилиндра с использованием калибровочного инструмента.

Для этого аккуратно проверните коленчатый вал за болт крепления шкива по часовой стрелке с помощью ключа. Одновременно контролируйте положение метки на шкиве коленвала относительно отлива на масляном насосе или блоке цилиндров. Плавное вращение прекратите, когда метки совпадут.

Процесс установки штифта

1. Найдите калибровочное отверстие в блоке цилиндров рядом со шкивом коленвала (обычно закрыто резиновой заглушкой).
2. Извлеките резиновую заглушку, обеспечив доступ к отверстию.
3. Возьмите штатный фиксирующий штифт (инструмент 67.7853.9575 или его аналог) или подходящий по диаметру жесткий металлический стержень (например, сверло 5.0-5.1 мм).
4. Вставьте штифт/сверло в отверстие до упора. Если коленвал установлен точно в ВМТ:
   • Штифт свободно войдет в соответствующее монтажное отверстие на маховике/противовесе коленвала.
   • Ощущается четкое попадание в паз, и штифт проходит на глубину примерно 10-20 мм.
5. Если штифт не входит или упирается:
   • Аккуратно проверните коленвал вперед-назад на небольшой угол (буквально несколько градусов).
   • Повторяйте вставку штифта при легком покачивании, пока он не войдет свободно.
6. После успешной установки штифта зафиксируйте коленвал:
   • Не вынимайте штифт до завершения всех операций с ГРМ.
   • Убедитесь, что метки на шкивах распредвалов остались в правильном положении.

Фиксация штифтом гарантирует, что коленчатый вал зафиксирован строго в ВМТ 1-го цилиндра. Это критически важно для последующей точной установки фаз газораспределения и предотвращения встречи клапанов с поршнями при работе с ремнем ГРМ или цепью.

Метки ГРМ Приоры: как проверить и выставить

Для точного позиционирования коленчатого вала шкив имеет специальные метки. Они расположены на внешнем ободе или торцевой поверхности шкива рядом со шкивом генератора.

Основная метка представляет собой риску, выштампованную или нанесенную краской. Она должна совпадать с неподвижным указателем (штифтом, выступом или меткой) на блоке цилиндров или крышке ГРМ при положении поршня первого цилиндра в верхней мертвой точке.

Пошаговый поиск метки на шкиве коленвала

1. Поверните коленвал за болт крепления шкива (ключом на 19) по часовой стрелке до совмещения меток распредвалов.
2. Очистите поверхность шкива от грязи и масла ветошью. Ищите тонкую вертикальную насечку на металле.
3. Найдите неподвижный указатель:
   • На двигателях 16 клапанов – металлический штифт на крышке масляного насоса слева от шкива.
   • На 8-клапанных моторах – треугольный выступ на крышке ГРМ или риска на блоке цилиндров.
4. Совместите метки: риска на шкиве должна точно находиться напротив указателя (допустимое отклонение – не более 1 мм).

Элемент	Вид метки	Расположение
Шкив коленвала	Вертикальная риска	Торцевая часть или обод
Указатель (16V)	Металлический штифт	Крышка масляного насоса
Указатель (8V)	Треугольный выступ/риска	Крышка ГРМ или блок цилиндров

При отсутствии видимой насечки на шкиве используйте контрольный замер: расстояние от центра болта крепления шкива до метки должно составлять ровно 58 мм. Отсутствие совпадения меток указывает на сбитый ремень ГРМ.

Проверка совпадения риски на маховике

Риска на маховике служит ключевым ориентиром для определения верхней мертвой точки (ВМТ) первого цилиндра. Её точное совпадение с неподвижной меткой на картере коробки передач критично для правильной установки фаз газораспределения двигателя Приоры. Несовпадение даже на 1 зуб ремня ГРМ приводит к нарушению работы мотора.

Для визуального контроля необходимо обеспечить чистоту зоны осмотра и свободный доступ к маховику через технологическое окно в картере КПП. Убедитесь в отсутствии загрязнений, масляных подтёков или механических повреждений, затрудняющих идентификацию меток. Проворачивание коленчатого вала осуществляется за болт крепления шкива только по часовой стрелке.

Порядок проверки метки

1. Вывесите переднее колесо, включите 5 передачу и медленно проворачивайте колесо до появления риски в смотровом окне
2. Очистите ветошью зубья маховика и посадочное гнездо датчика положения коленвала (ДПКВ)
3. Совместите длинную риску маховика (соответствует 0° ВМТ) с треугольным вырезом на краю окна картера
4. При несовпадении:
   • Отметьте текущее положение мелом на маховике
   • Снимите клапанную крышку для контроля меток распредвалов
   • Проверьте состояние демпфера шкива коленвала

Контрольные признаки	Нормальное состояние
Чёткость метки	Глубокая насечка без сколов
Положение ДПКВ	Зазор 0,5-1,2 мм до зубьев маховика
Совмещение с ответной меткой	Полное перекрытие треугольного выреза

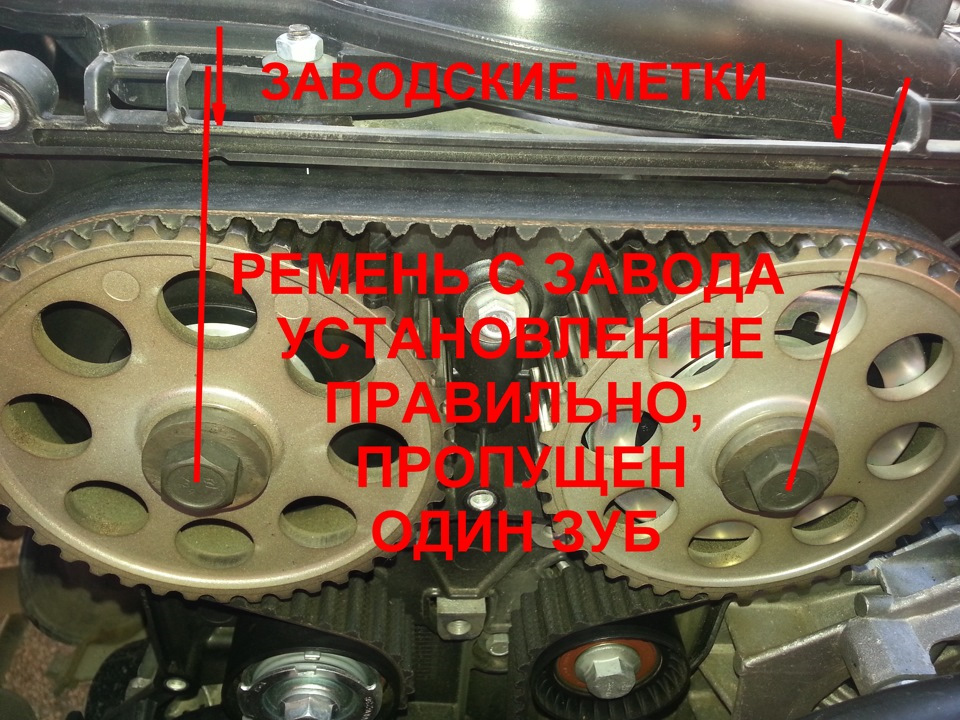

Идентификация метки распредвала впускных клапанов

Метка на шестерне распредвала впускных клапанов на двигателях Приоры (как 8-ми, так и 16-ти клапанных) предназначена для точной синхронизации фаз газораспределения при установке ремня ГРМ или цепи ГРМ. Ее правильное совмещение с контрольной меткой на корпусе двигателя (задней крышке ремня/цепи) является критически важным этапом замены или проверки ГРМ.

Найти саму метку на шестерне распредвала впуска несложно. Она представляет собой либо выштампованную канавку (углубление) на торцевой поверхности шестерни (ближайшей к двигателю), либо небольшой прилив (выступ) на ее фланце. Эта метка расположена на периферии шестерни, в определенном секторе относительно ее центра. Для облегчения поиска производитель часто наносит рядом с меткой белую краску или точечный лак.

Ключевые особенности метки распредвала впуска:

• Расположение: Находится на торце или фланце шестерни распредвала впускных клапанов.
• Вид: Чаще всего это углубление (канавка) или прилив (выступ).
• Ориентир: При установке по меткам, эта метка на впускном распредвале должна быть совмещена строго напротив специального выступа или насечки на неподвижном элементе – задней крышке ремня ГРМ или корпусе цепи ГРМ.
• Опасность ошибки: На шестернях часто присутствуют технологические метки или следы от литья, совершенно не связанные с установкой ГРМ. Совпадение такой ложной метки с контрольной точкой на корпусе приведет к неправильной установке фаз и возможному удару клапанов о поршни.
• Чистота поверхности: Перед проверкой обязательно очистите поверхность шестерни распредвала впуска от грязи и масла (например, ветошью с WD-40), чтобы четко видеть истинную метку.

Важное различие: Метки для ремня и цепи ГРМ

Тип ГРМ	Контрольная точка на корпусе	Особенность метки распредвала впуска
Ремень ГРМ	Выступ на задней крышке ремня ГРМ	Метка на шестерне (канавка/прилив) совмещается напротив этого выступа.
Цепь ГРМ	Насечка на металлическом корпусе цепи ГРМ	Метка на шестерне (обычно канавка) совмещается напротив этой насечки. Особое внимание: Риск перепутать с другими метками на шестерне цепи максимален.

Точная идентификация и совмещение метки на распредвале впуска с контрольной точкой на двигателе – это фундаментальный шаг для правильной работы газораспределительного механизма и предотвращения серьезных повреждений двигателя Приоры.

Контроль положения метки выпускного распредвала

Убедитесь, что метка на шкиве выпускного распредвала (правый шкив при взгляде со стороны радиатора) совпадает с неподвижным указателем на задней защитной крышке ремня ГРМ. Для точной проверки коленчатый вал должен быть установлен в положение верхней мертвой точки (ВМТ) первого цилиндра – метка на маховике видна через смотровое окно в картере сцепления, а метка на шкиве коленвала выровнена с отливом на масляном насосе.

Если метка выпускного распредвала не совпадает с указателем, ослабьте натяжной ролик ремня ГРМ гаечным ключом на 17 мм. Проверните шкив распредвала вручную до точного совмещения метки (зубчатый шкив имеет небольшой свободный ход после ослабления натяжителя). После совпадения метки затяните натяжной ролик с моментом 27–33 Н·м, провернув коленвал на два оборота по часовой стрелке и повторно проконтролировав все метки.

Ключевые этапы контроля

• Подготовка: Снимите пластиковый кожух двигателя и правое переднее колесо для доступа к смотровому окну маховика.
• Фиксация ВМТ: Вращайте коленвал за болт шкива (только по часовой стрелке!) до совпадения метки на маховике с прорезью окна.
• Визуальный осмотр: Проверьте положение:
  • Выпускной распредвал: риска на шкиве и указатель крышки ГРМ.
  • Впускной распредвал: аналогичное совпадение метки.
  • Коленвал: метка шкива с отливом масляного насоса.

Элемент	Метка	База для совмещения
Выпускной распредвал	Риска на зубчатом шкиве	Неподвижный указатель задней крышки ГРМ
Коленчатый вал	Углубление на шкиве	Выступ на корпусе масляного насоса
Маховик	Бирка с отверстием	Средняя прорезь смотрового окна

Важно: При несовпадении только метки выпускного распредвала корректировка выполняется исключительно ослаблением натяжителя и ручным поворотом его шкива. Запрещено проворачивать коленвал или распредвалы при ослабленном ремне – это приведет к удару клапанов о поршни. После регулировки обязателен двойной проворот коленвала (720°) и окончательная проверка всех меток перед запуском двигателя.

Особенности совмещения метки натяжителя

При совмещении метки натяжителя ремня ГРМ на Приоре критически важно обеспечить точное положение его корпуса относительно установочного выступа на блоке цилиндров. Натяжитель оснащен специальным фиксирующим штифтом, который временно блокирует плунжер во время монтажа. Штифт должен оставаться вставленным до полного натяжения ремня.

После установки ремня и проверки совпадения меток коленвала/распредвалов, натяжитель освобождают путем выдергивания штифта плоскогубцами. Пружинный механизм автоматически создает необходимое натяжение. Контроль правильности выполняется по совпадению риски на корпусе натяжителя с выступом блока – они должны образовать единую линию без смещения.

Ключевые нюансы операции

• Штифт извлекается строго после установки ремня и проверки меток коленвала/распредвалов
• Положение корпуса натяжителя корректируется до извлечения штифта – после освобождения плунжера исправление невозможно
• Риска на корпусе должна быть строго параллельна оси двигателя при визуальном контроле

Этап работ	Ошибка	Последствие
Фиксация штифтом	Извлечение до установки ремня	Невозможность регулировки натяжения
Совмещение риски	Угловое смещение корпуса	Перекос ремня и ускоренный износ
Контроль после запуска	Игнорирование повторной проверки	Риск соскакивания ремня при вибрациях

После запуска двигателя дайте ему поработать 5-7 минут, затем заглушите и повторно убедитесь в совпадении метки натяжителя с выступом. Смещение указывает на недостаточное натяжение или неисправность демпфера. В этом случае требуется полный демонтаж и диагностика пружинного механизма.

Проверка натяжения ремня ГРМ Приоры вручную

Правильное натяжение ремня критично для синхронизации работы коленвала и распредвала. Слабое натяжение вызывает проскальзывание и перескок меток, чрезмерное – ускоряет износ подшипников и самого ремня.

Контроль осуществляется методом проверки прогиба ремня между шкивами при механическом воздействии. Для процедуры потребуется только ключ на 17 для проворачивания коленчатого вала.

Последовательность ручной проверки

Подготовка:

1. Зафиксируйте автомобиль на ровной поверхности ручным тормозом
2. Снимите пластиковую защиту двигателя (при наличии)
3. Обеспечьте доступ к шкиву коленвала и натяжному ролику

Проверка прогиба:

1. Проверните коленвал ключом на 17 по часовой стрелке (до 2-х оборотов)
2. Найдите самый длинный участок ремня между шкивами (обычно 120-150 мм)
3. С усилием 4-5 кг (≈40-50 Н) нажмите большим пальцем на середину участка

Норма прогиба	Состояние ремня	Требуемое действие
5-7 мм	Нормальное натяжение	Дальнейшая эксплуатация
>10 мм	Слабое натяжение	Корректировка натяжного ролика
<2 мм	Перетянут	Ослабление натяжителя

Важные нюансы:

• Проверку проводите только на холодном двигателе
• Измеряйте прогиб строго перпендикулярно плоскости ремня
• При замене ремня обязательно проверяйте натяжение через 500 км пробега

Инструменты для ослабления натяжителя

Для корректного ослабления натяжителя ремня ГРМ на Приоре требуется специальный инструмент. Конструкция натяжителя включает фиксирующий механизм, который невозможно отключить без точного воздействия на регулировочный болт. Попытки обойтись подручными средствами часто приводят к повреждению узла.

Основным инструментом является шестигранный ключ (имбусовый ключ) на 6 мм. Его размер критичен: меньший ключ срывает грани, а больший не входит в посадочное гнездо. Дополнительно рекомендуется подготовить фиксатор (проволоку или шпильку), чтобы закрепить натяжитель после ослабления.

Перечень необходимых инструментов

Для безопасной работы потребуется:

• Шестигранный ключ 6 мм - основной инструмент для поворота регулировочного болта. Длина рычага должна обеспечивать плавное усилие.
• Фиксатор (шпилька/проволока 2-3 мм) - вставляется в технологическое отверстие натяжителя после ослабления для блокировки плунжера.
• Фонарик - для подсветки рабочей зоны возле шкива коленвала.

Ключ Torx T40/T45	Может потребоваться для демонтажа защитного кожуха ремня ГРМ
Плоская отвертка	Для аккуратного поддевания стопорного кольца (на некоторых моделях)

Важно: Не используйте разводные ключи или пассатижи - это гарантированно повредит регулировочный узел. При отсутствии штатного фиксатора подойдет отрезок сварочной электродной проволоки.

Техника безопасного снятия ремня ГРМ

Перед началом работ убедитесь, что метки на шкивах коленвала, распредвала и роликах совпадают с контрольными точками на блоке двигателя и кожухах. Любое смещение валов при снятии ремня приведет к нарушению фаз газораспределения и риску столкновения клапанов с поршнями. Зафиксируйте текущее положение шкивов мелом или маркером для страховки.

Обязательно заглушите двигатель, отсоедините клемму "минус" с аккумулятора и снимите зубчатый шкив коленчатого вала. Это предотвратит случайное проворачивание коленвала при работе. Убедитесь в отсутствии напряжения на системе зажигания перед демонтажем элементов вблизи датчиков.

Порядок демонтажа ремня

1. Ослабьте болт крепления натяжного ролика гаечным ключом на 17 мм, провернув его против часовой стрелки.
2. Сдвиньте натяжитель в сторону ослабления до упора, снимите ремень со шкива помпы и промежуточного ролика.
3. Аккуратно стяните ремень со шкива распредвала, придерживая вал от проворачивания монтировкой через монтажное отверстие.
4. Последним снимите ремень со шкива коленвала, контролируя положение метки на масляном насосе.

Запрещается: использовать ударные инструменты на натяжном ролике, допускать перекос ремня при демонтаже или прикладывать усилие к шкивам через зубя ремня. После извлечения ремня запрещено проворачивать коленвал или распредвал до установки нового комплекта.

Очистка зубчатых шкивов перед установкой

Перед монтажом новых меток ГРМ тщательно очистите зубчатые шкивы от любых загрязнений. Остатки масла, пыли или старого герметика нарушат сцепление ремня со шкивом, что приведет к проскальзыванию и сбою фаз газораспределения.

Пренебрежение очисткой сокращает срок службы ремня, повышает шумность работы привода и грозит критическими последствиями: от нарушения угла зажигания до встречи клапанов с поршнями при обрыве.

Технология очистки

1. Обезжиривание: обработайте зубья и боковые поверхности шкивов аэрозольным очистителем (карбклинер, WD-40) или уайт-спиритом. Особое внимание уделите посадочным местам под болты.
2. Механическая обработка: удалите стойкие загрязнения мягкой нейлоновой щеткой. Для труднодоступных зон используйте зубочистки или деревянные шпатели.
3. Финишная протирка: протрите шкивы чистой ветошью без ворса, смоченной в очистителе. Следите, чтобы волокна ткани не оставались в зубьях.
4. Контроль: убедитесь в отсутствии:
   • масляных пятен
   • металлической стружки
   • остатков герметика

Запрещается: применять абразивные материалы, металлические щетки или наждачную бумагу – они повреждают профиль зубьев. Не допускайте попадания очистителей на резиновые сальники.

После очистки просушите шкивы сжатым воздухом или чистой сухой тканью. Проверьте отсутствие люфтов и механических повреждений перед установкой ремня.

Правильная установка нового ремня ГРМ

После подтверждения совпадения всех меток (коленвала, распредвалов и маховика) снимите старый ремень ГРМ. Очистите зубчатые шкивы и зону работы от загрязнений, убедитесь в свободном ходе натяжных роликов и отсутствии повреждений помпы. Проверьте целостность сальников коленвала/распредвалов и состояние уплотнителей.

Аккуратно наденьте новый ремень на шкив коленвала, затем на водяную помпу (если она приводится ремнём). Далее заведите зубчатую часть ремня на шкив распредвала выпускных клапанов, после чего – на шкив впускных клапанов. Следите, чтобы зубья точно легли в пазы шкивов без перекосов и провисаний.

Процесс натяжения и фиксации

Ослабьте болт фиксации натяжного ролика. Специальным ключом (например, Torx T50) поворачивайте регулировочный болт ролика против часовой стрелки, создавая равномерное натяжение. Контролируйте усилие по индикатору натяжителя (должен совпасть с риской) или проверьте проворот ремня пальцами (допустимый прогиб – 5–6 мм при усилии 2 кгс между шкивами распредвалов).

1. Затяните болт натяжного ролика с моментом 35–45 Н·м
2. Прокрутите коленвал на 2 полных оборота по часовой стрелке за болт крепления шкива
3. Повторно проверьте совпадение всех меток (коленвал, распредвалы, маховик)
4. Убедитесь, что индикатор натяжителя остался в зоне допустимого значения

Элемент	Параметр контроля
Натяжной ролик	Отсутствие люфта, плавный ход
Проворот коленвала	Равномерное движение без заеданий
Совпадение меток	После двух оборотов коленвала

Установите защитные кожухи ремня ГРМ, закрепив их штатными болтами. Замените приводные ремни навесных агрегатов (генератор, ГУР, кондиционер), если они демонтировались. Запустите двигатель, прослушайте работу на разных оборотах – посторонние свистящие или стучащие звуки недопустимы.

Последовательность натяжения ремня согласно мануалу

После установки нового ремня ГРМ на двигатель Приоры (16 клапанов) ослабьте гайку натяжного ролика ключом на 17 мм. Проверните коленчатый вал за болт крепления шкива по часовой стрелке на два полных оборота (720°), используя торцевой ключ. Это обеспечит правильное распределение усилия по зубцам ремня.

Зафиксируйте коленвал в положении, когда метки на шкивах распредвалов и метка на задней крышке ремня совпадают (маркеры должны образовывать прямую линию). Ослабьте гайку натяжителя ещё раз, затем отпустите её – пружинный механизм автоматически выберет слабину. Затяните гайку моментом 23–27 Н·м, контролируя сохранение совмещения меток.

Контроль правильности натяжения

Проверьте усилие натяжения ремня: при повороте ветви ремня между распредвалами и натяжным роликом пальцами на 90° он должен перекручиваться с умеренным сопротивлением. Перетяжка (жесткий переворот) или провисание недопустимы.

Обязательные этапы после натяжения:

1. Проверните коленвал ещё на 2 оборота, остановившись в положении совпадения меток.
2. Убедитесь, что метки на шкивах распредвалов точно совпадают с рисками на крышке.
3. Проконтролируйте отсутствие смещения зубьев ремня относительно шкивов.

Элемент	Параметр контроля
Усилие натяжения	Переворот ремня на 90° с усилием 2–3 кг
Момент затяжки гайки ролика	23–27 Н·м
Допустимое отклонение меток	±0,5 мм

Важно: Не проворачивайте коленвал против часовой стрелки – это приводит к сбою фаз газораспределения. При несовпадении меток после двух оборотов повторите процедуру натяжения. После финальной проверки установите защитные кожухи и запустите двигатель.

Как использовать ключ для регулировки натяжителя

Установите шестигранный ключ (обычно 6 мм) в головку регулировочного болта натяжителя ремня ГРМ. Поверните ключ против часовой стрелки, чтобы ослабить пружинный механизм натяжителя. Удерживайте ключ в этом положении для сброса натяжения.

Пока ключ удерживается, перемещайте корпус натяжителя рукой для выставления правильного положения. Контролируйте индикаторную метку натяжителя – она должна совпасть с пазом на неподвижной пластине. Зафиксировав натяжитель в нужной позиции, плавно отпустите ключ, позволяя пружине автоматически создать требуемое натяжение ремня.

Ключевые этапы и параметры

Действие	Направление вращения	Контрольный элемент
Ослабление натяжителя	Против часовой стрелки	Шестигранник 6 мм
Фиксация положения	Без вращения (удержание)	Ручное перемещение корпуса
Контроль натяжения	Отпускание ключа	Совпадение метки с пазом

Критические требования:

• Перед регулировкой обязательно снимите зубчатый ремень с верхнего шкива помпы
• Удерживайте ключ до полной фиксации натяжителя – преждевременное отпускание нарушит настройку
• После установки ремня проверьте совпадение меток коленвала/распредвалов при двух оборотах коленчатого вала

Контроль угла поворота натяжного ролика

Угол поворота натяжного ролика – критический параметр при установке ремня ГРМ на Приоре. Он определяет корректность натяжения, отклонение от нормы провоцирует ускоренный износ, перескок зубьев или обрыв. Контроль осуществляется по меткам на корпусе ролика и шкале блока цилиндров после фиксации гайки.

Номинальное значение угла для двигателей Приоры (1.6 л 8V) составляет 15±2 градуса. Превышение диапазона свидетельствует о перетяжке/недотяжке ремня. Для проверки ролик предварительно поворачивают против часовой стрелки до упора (нулевая точка), затем отпускают, позволяя пружине автоматически выбрать натяжение перед фиксацией.

Порядок проверки угла

1. Ослабьте гайку крепления натяжного ролика ключом на 17 мм.
2. Поверните ролик против часовой стрелки до механического упора (исходное положение).
3. Плавно отпустите ролик, не препятствуя его движению – пружина натянет ремень.
4. Затяните гайку моментом 27–33 Н·м без удержания ролика.
5. Сравните положение указателя ролика со шкалой на блоке цилиндров:
   • Допустимый диапазон: 13–17°
   • Идеальное значение: 15°

Параметр	Значение	Последствия отклонения
Угол поворота	15±2°	Перетяг: свист, износ подшипника Недотяг: вибрация, перескок
Момент затяжки гайки	30 Н·м	Смещение ролика при движении

Если угол вне диапазона – повторите процедуру, проверьте целостность пружины ролика и отсутствие перекоса. Игнорирование нормы провоцирует деформацию валов, задиры на зеркалах цилиндров или встречу клапанов с поршнями.

Фиксация положения натяжителя после регулировки

После завершения регулировки натяжения цепи ГРМ критически важно зафиксировать положение натяжителя. Ослабление гайки крепления без фиксации приведёт к смещению его корпуса, сбросу правильного натяжения и риску перескока цепи. Пренебрежение этим этапом сводит на нет все предыдущие регулировки.

Используйте штатный фиксатор натяжителя (металлическую пластину с прорезью), входящий в комплект автомобиля. Если оригинальный фиксатор утерян, изготовьте аналогичный Г-образный шаблон из прочного материала толщиной 2-3 мм. Точность формы фиксатора напрямую влияет на надёжность блокировки механизма.

Порядок действий:

1. Проверьте натяжение цепи: Убедитесь, что успокоитель цепи установлен правильно, а флажок натяжителя полностью утоплен (после отпускания храпового механизма).
2. Установите фиксатор:
   • Вставьте короткий выступ фиксатора в технологическое отверстие на корпусе натяжителя.
   • Длинный выступ плотно прижмите к грани регулировочной гайки, исключая её проворот.
3. Затяните крепёж:

   Элемент	Момент затяжки
   Гайка натяжителя	16-23 Н·м
   Болт успокоителя	43-60 Н·м

4. Извлеките фиксатор: Аккуратно выньте пластину после окончательной затяжки. Попытка снять её до затяжки или приложенное усилие при извлечении свидетельствуют об ошибке монтажа.

Проверьте отсутствие люфтов цепи: при правильной фиксации и натяжении ручное проворачивание коленвала на 2 оборота по часовой стрелке не вызывает отклонений меток и посторонних шумов. Повторная установка фиксатора после запуска двигателя не требуется – механизм автоматически поддерживает натяжение.

Проверка совпадения меток после натяжения

После фиксации натяжного ролика и затяжки его болта проведите контрольную проверку совмещения всех установочных меток. Убедитесь, что шкивы не сместились в процессе натяжения ремня, а зубчатый пояс сохранил правильное положение на шестернях.

Последовательно проверьте три ключевые точки: метку коленчатого вала на шкиве привода генератора (должна совпасть с выступом на масляном насосе), метку распределительного вала на зубчатом шкиве (должна совпасть с отливом на задней крышке ремня), а также положение маховика через смотровое окно КПП (риска на маховике – с треугольным вырезом картера сцепления).

Алгоритм окончательной проверки

1. Прокрутите коленвал на 2 полных оборота по часовой стрелке за болт крепления шкива (ключом на 19).
2. Повторно сверьте все метки:
   • Шкив коленвала ↔ выступ маслонасоса
   • Шкив распредвала ↔ отлив задней крышки
   • Маховик ↔ вырез картера сцепления
3. Проверьте натяжение ремня – при нажатии пальцем посередине между шкивами прогиб должен составлять 5-7 мм.
4. При несовпадении меток после прокрутки:
   • Ослабьте болт натяжителя
   • Снимите ремень и переустановите его по меткам
   • Повторите процедуру натяжения и проверки

Важно: Не запускайте двигатель до подтверждения точного совпадения всех меток после проворота коленвала! Смещение даже на 1 зуб вызывает удар поршней по клапанам.

Ручной прокрут двигателя на два оборота

После установки ремня ГРМ и совмещения всех меток необходимо выполнить ручную прокрутку коленчатого вала на два полных оборота. Это обязательная процедура для проверки правильности монтажа и отсутствия перескока зубьев ремня при нагрузке. Прокручивать двигатель нужно только по часовой стрелке – в направлении его штатной работы.

Используйте ключ на 17 мм, надежно зафиксировав его на болте крепления шкива коленвала. Избегайте проворачивания за болт генератора или распредвала – это может привести к повреждению компонентов. Совершайте вращение плавно, без рывков, контролируя движение ремня в натяжителе.

Проверка меток после прокрутки

После двух полных оборотов коленвала немедленно проверьте повторное совпадение всех контрольных точек:

• Метка коленвала: риска на шкиве должна точно совпасть с треугольным вырезом на крышке масляного насоса.
• Метки распредвалов: прорези на задних фланцах обоих валов обязаны быть параллельны друг другу и совпадать с приливами на корпусе подшипников.
• Положение натяжителя: указатель натяжного ролика должен оставаться в пределах допустимого диапазона (между выступами корпуса).

Критические последствия несовпадения: Если любая метка отклоняется даже на 1 зуб – немедленно ослабьте натяжитель и переустанавливайте ремень. Запуск двигателя с нарушенными метками гарантированно приведет к встрече клапанов с поршнями, что потребует дорогостоящего ремонта ГБЦ.

Компонент	Правильное положение после прокрутки
Коленчатый вал	Риска шкива строго против треугольного выступа на крышке
Распредвал впуска	Прорезь фланца параллельна плоскости ГБЦ, совмещена с меткой корпуса
Распредвал выпуска	Прорезь фланца параллельна впускному валу, совмещена с меткой
Натяжной ролик	Указатель между контрольными выступами корпуса

Повторяйте процедуру прокрутки и проверки до достижения идеального совпадения всех меток. Только после этого допускается запуск двигателя. Игнорирование данного этапа – основная причина фатальных ошибок при самостоятельной замене ремня ГРМ.

Контроль возврата всех меток в исходное положение

После замены ремня ГРМ или проверки совпадения меток коленвала, распредвалов и шкива помпы, ключевым этапом является контроль возврата всех меток в исходное положение после нескольких оборотов двигателя. Это исключает вероятность ошибки при установке и подтверждает правильность синхронизации механизмов.

Поверните коленчатый вал на 2 полных оборота (720°) по часовой стрелке с помощью ключа за болт крепления шкива. Важно вращать строго в рабочем направлении (против хода часов запрещено) для предотвращения перескока ремня. После этого повторно проверьте совпадение всех установочных меток.

Порядок проверки меток

1. Коленчатый вал: метка на шкиве коленвала должна совпадать с выступом на масляном насосе (допуск ±1 зуб).
2. Распредвал впускных клапанов: метка на шестерне обязана находиться строго напротив прилива на задней крышке ремня.
3. Распредвал выпускных клапанов: аналогично впускному – метка на шестерне против прилива крышки.
4. Шкив помпы: треугольный вырез на шкиве должен быть направлен к установочному язычку на корпусе помпы.

При несовпадении любой метки повторите процедуру установки ремня. Особое внимание уделите натяжителю – его ослабление перед монтажом и фиксация после натяжения обязательны.

Узел	Эталонное положение
Коленвал	Шкив/метка маслонасоса
Распредвал впуска	Шестерня/прилив крышки ГРМ
Распредвал выпуска	Шестерня/прилив крышки ГРМ
Помпа	Треугольный вырез/язычок корпуса

Важно! Несоответствие меток после проворачивания свидетельствует о некорректной установке ремня. Запуск двигателя в таком состоянии приведёт к встрече поршней с клапанами.

Корректировка натяжения при расхождении меток

Если после установки ремня ГРМ метки коленвала и распредвалов не совпадают, ослабьте фиксирующую гайку натяжного ролика. Проверните коленчатый вал на 2–3 оборота по часовой стрелке специальным ключом за болт крепления шкива. Это обеспечит равномерное распределение натяжения по зубьям ремня.

Затяните гайку натяжителя с моментом 25–27 Н·м, предварительно убедившись, что эксцентриковый механизм ролика не сместился. Повторно проверьте совпадение меток на зубчатых шкивах распредвалов и маховике. Допустимое отклонение – не более одного зуба ремня.

Последовательность действий при расхождении

1. Ослабьте гайку натяжного ролика на ⅔ оборота
2. Проверните коленвал на 720° (два полных оборота)
3. Зафиксируйте эксцентрик ролика и затяните гайку
4. Контролируйте положение меток:
   • Шкив распредвала впуска – должен совпадать с выступом на задней крышке
   • Шкив распредвала выпуска – метка напротив треугольного паза крышки
   • Маховик – отверстие напротив риски в картере сцепления

Компонент	Ориентир совмещения	Допуск
Коленвал	Метка на маховике/штырь в блоке	±0°
Распредвал впуска	Литая точка на шестерне	±1 зуб
Распредвал выпуска	Паз на фланце шкива	±1 зуб

Важно: При несовпадении меток после трех корректировок снимите ремень для проверки правильности установки фаз. Перескок ремня на 2+ зута требует замены натяжителя и дефектовки помпы.

Проверка зазора ремня на промежутке между шкивами

Правильный зазор ремня ГРМ между шкивами коленчатого и распределительного валов критичен для стабильной работы двигателя. Он обеспечивает необходимое натяжение без перекоса или проскальзывания, предотвращая ускоренный износ и нарушение фаз газораспределения.

Недостаточный зазор вызывает перетяжку ремня и перегрузку подшипников, а избыточный – провисание с риском среза зубьев и прыжка меток. Контроль выполняется на самом длинном участке между шкивами при установленном положении распредвала и коленвала по меткам.

Порядок проверки и регулировки зазора

1. Убедитесь, что метки коленвала (на шкиве и крышке) и распредвала (на шестерне и задней крышке) совмещены точно.
2. Найдите участок ремня между шкивом коленвала и шкивом распредвала. Это самая длинная свободная ветвь.
3. Большим и указательным пальцами сожмите ремень на этом участке с усилием ~2 кгс (примерно усилие нажатия на клавишу клавиатуры).
4. Измерьте величину прогиба ремня линейкой или штангенциркулем:
   • Норма: 5–7 мм при комнатной температуре
   • Допуск: ±1 мм от номинала
5. При отклонении от нормы ослабьте гайку натяжного ролика (ключ на 17). Поверните ролик шестигранником (ключ на 6):
   • Вправо (по часовой стрелке) – уменьшение зазора
   • Влево (против часовой стрелки) – увеличение зазора
6. Зафиксируйте ролик шестигранником, затяните гайку моментом 35–45 Н∙м. Перепроверьте зазор и совпадение меток.

Состояние зазора	Последствия	Действие
Менее 4 мм	Перегруз ролика, шум	Ослабить натяжение
Более 8 мм	Рывки ремня, риск среза зубьев	Увеличить натяжение

Установка защиты ремня ГРМ в обратном порядке

Убедитесь, что метки ГРМ точно совмещены: коленвал установлен в ВМТ 1 цилиндра, метки распредвалов совпадают с рисками на задней крышке ремня. Ремень ГРМ должен быть правильно натянут, натяжитель зафиксирован стопором. Проверьте чистоту посадочных поверхностей защитного кожуха.

Начните монтаж с верхней части защиты. Аккуратно наденьте её на шкивы распредвалов, избегая смещения ремня. Совместите крепёжные отверстия со шпильками головки блока цилиндров. Закрутите три болта М6 пальцами без затяжки – окончательная фиксация выполнится позже.

Порядок установки нижней защиты

1. Проведите ремень ГРМ через внутренний контур нижней части кожуха
2. Подведите защиту к блоку двигателя, совместив монтажные проушины с отверстиями в блоке
3. Закрепите секцию пятью болтами М6 с равномерным подтягиванием
4. Окончательно затяните все болты верхней части защиты моментом 8-10 Н·м
5. Проверьте соосность стыка обеих половин кожуха по всему периметру

Критически важно убедиться в отсутствии контакта ремня с защитой. Прокрутите коленвал на два оборота ключом за болт крепления шкива, затем повторно проверьте совпадение меток и зазор между ремнём и кожухом (минимум 2-3 мм).

Компонент	Кол-во болтов	Особенности монтажа
Верхняя защита	3	Фиксируется после установки нижней части
Нижняя защита	5	Требует аккуратного обвода ремня

• Не допускайте перекосов – это вызовет трение ремня о кожух
• Проверьте фиксацию всех резиновых заглушек на защите
• При обнаружении деформации кожуха замените деталь

После запуска двигателя прослушайте работу привода на разных оборотах – посторонние шумы указывают на неправильную установку защиты. При возникновении вибраций немедленно заглушите мотор и проведите повторную диагностику.

Проверка работоспособности на холодном двигателе

Запустите двигатель при температуре ниже +20°C без предварительного прогрева. Обратите внимание на характер запуска: исправная система должна обеспечить стабильную работу без рывков, провалов или детонационных стуков в первые 10-15 секунд. Нормальным считается запуск в течение 1-2 оборотов коленвала.

Прослушайте звуки из-под капота после пуска. Посторонние шумы (металлический лязг, свист, неравномерное шипение) могут указывать на проблемы с натяжителями или контактом ремня со шкивами. Особенно критичен резкий стук цепи балансира, который проявляется при неправильной установке фаз.

Диагностические признаки неисправности

Критичные симптомы при холодном запуске:

• Затрудненный пуск – требуется 3+ секунды прокрутки стартером
• Плавание оборотов – стрелка тахометра колеблется в диапазоне 500-1000 об/мин
• Вибрация на холостых – ощутимая тряска руля или кузова
• Самопроизвольная остановка – двигатель глохнет через 5-20 секунд

Сравнение нормальных и аномальных параметров:

Параметр	Норма	Неисправность ГРМ
Время пуска	1-2 сек	>3 сек
Обороты ХХ	800±50 об/мин	Плавание 500-1100 об/мин
Звуковой фон	Ровный гул	Стук, свист, хлопки

Важно: При появлении хотя бы одного аномального признака немедленно заглушите мотор. Дальнейшая эксплуатация со сбитыми метками ГРМ вызывает:

1. Удар поршней по клапанам
2. Прогар клапанных тарелок
3. Деформацию направляющих втулок

Переходите к визуальной проверке меток только после остановки двигателя и отсоединения клеммы АКБ. Прогрев мотора при неверной установке ремня ускоряет разрушение компонентов.

Диагностика посторонних шумов после регулировки

Появление посторонних шумов после выставления меток ГРМ на Приоре требует немедленной диагностики. Игнорирование этих симптомов может привести к серьезным повреждениям двигателя, включая деформацию клапанов или разрушение поршневой группы. Шумы обычно проявляются на холостом ходу или под нагрузкой и имеют характерный металлический, свистящий или стучащий оттенок.

Первичную проверку начинают с визуального осмотра и прослушивания зоны ремня ГРМ при работающем двигателе. Важно локализовать источник звука и проверить корректность выполненных регулировок. Наиболее критичные причины связаны с ошибками при установке компонентов газораспределительного механизма.

Типовые причины и методы проверки

1. Неправильное натяжение ремня
   • Диагностика: Проверить прогиб ремня между шкивами (допуск 5-6 мм при усилии 2 кгс). Свист или шелест указывают на слабое натяжение, гул – на перетяжку.
2. Контакт ремня с защитным кожухом
   • Диагностика: Снять верхнюю крышку ГРМ, запустить двигатель. Шуршащий звук подтвердит трение. Осмотреть кожух на деформации.
3. Несовпадение меток распредвала/коленвала
   • Диагностика: Повторно проверить совпадение меток (допуск ±1 зуб). Характерный стрекочущий звук в такт оборотам указывает на сдвиг фаз.
4. Неисправность роликов или натяжителя
   • Диагностика: Проверить люфт роликов вручную (при выключенном двигателе!). Глухой гул или вой – признак износа подшипников.
5. Ослабление креплений шкивов
   • Диагностика: Контрольной проверкой затянуть болты шкива коленвала (118 Н∙м) и распредвалов (90 Н∙м). Дребезжащий звук часто исчезает после протяжки.

При выявлении несоответствий немедленно заглушите двигатель. Повторная регулировка выполняется с точным соблюдением углов затяжки и контрольным прокручиванием коленвала на 2 оборота для окончательной проверки меток.

Ошибки выставления: перескок на 1 зуб

Перескок цепи ГРМ на один зуб – критичная ошибка при установке меток. Она возникает из-за неправильной фиксации коленчатого и распределительных валов в момент монтажа ремня, провисания цепи или игнорирования правил натяжения. Даже минимальное смещение нарушает синхронность работы механизмов, что мгновенно отражается на функционировании двигателя.

Основная опасность заключается в изменении фаз газорараспределения. Поршни и клапаны начинают работать в неверных тактах, что при высоких оборотах грозит их встречей и деформацией. В менее тяжелых случаях мотор теряет мощность, увеличивается расход топлива, появляются вибрации.

Последствия перескока

Характерные симптомы:

• Неустойчивый холостой ход – обороты "плавают", возможна остановка двигателя
• Падение тяги, особенно заметное при разгоне
• Хлопки во впускном/выпускном коллекторе из-за некорректного сгорания смеси
• Загорается индикатор Check Engine с ошибками по датчикам положения валов (например, P0340, P0344)

Риски для двигателя:

Режим работы	Возможные повреждения
Длительная эксплуатация	Прогар клапанов, разрушение поршней, повреждение направляющих втулок
Высокие обороты	Удар клапана о поршень, загибание стержней, разрушение ГБЦ

Как избежать ошибки

1. Фиксируйте распредвалы спецключом или метчиками через монтажные отверстия в шкивах
2. Убедитесь, что метка на коленвале строго совпадает с риской на масляном насосе
3. Проверяйте положение меток после натяжения цепи – они не должны смещаться
4. Используйте только исправный натяжитель и успокоители без износа башмаков

Симптомы неправильной установки: троение двигателя

Троение двигателя проявляется как заметная вибрация на холостом ходу и под нагрузкой, сопровождаемая потерей мощности и "плавающими" оборотами. Двигатель работает неравномерно, с ощутимыми пропусками зажигания в одном или нескольких цилиндрах, что часто приводит к характерному подёргиванию автомобиля при движении.

Несвоевременное открытие/закрытие клапанов из-за сбитых меток ГРМ нарушает фазы газораспределения. Это вызывает неправильное наполнение цилиндров топливно-воздушной смесью и своевременность её воспламенения, что провоцирует хаотичные пропуски воспламенения в камерах сгорания.

Механизм возникновения проблемы

• Нарушение фаз газораспределения: смещение меток изменяет момент открытия клапанов относительно положения поршня.
• Некорректное наполнение цилиндров: впускные клапаны закрываются раньше или позже, нарушая состав смеси.
• Конфликт клапан-поршень (в критичных случаях): при значительном сдвиге возможен удар клапанов о поршень.

Последствие смещения меток	Влияние на работу цилиндра
Опережение фазы ГРМ	Раннее закрытие впускных клапанов → обеднённая смесь → пропуски воспламенения
Запаздывание фазы ГРМ	Позднее закрытие клапанов → выброс смеси во впуск → неполное сгорание

Диагностические признаки: При сканировании ошибок ЭБУ обычно фиксирует коды P0300-P0304 (пропуски зажигания). Проверка компрессии показывает снижение в проблемных цилиндрах, а визуальный осмотр ремня ГРМ выявляет смещение меток шкивов относительно установочных рисок.

Последствия критичного смещения меток ГРМ

Критичное отклонение меток ГРМ на Приоре нарушает синхронизацию работы распредвала и коленвала. Это приводит к фатальному рассинхронизу тактов двигателя, когда клапана и поршни начинают работать в противофазе.

Даже минимальное смещение на один зуб способно спровоцировать механическое столкновение деталей. В двигателях с интерференцией (как у Приоры) это неизбежно вызывает контакт тарелок клапанов с днищами поршней на высоких оборотах.

Типовые повреждения при нарушении меток

• Деформация клапанов – погнутые стержни или оторванные тарелки
• Разрушение направляющих втулок – от ударов деформированных клапанов
• Повреждение поршней – вмятины на днищах, разрушение перемычек или колец
• Прогар клапанов – из-за неплотного прилегания к седлам после деформации
• Искривление распредвала – при заклинивании механизма газораспределения

Двигатель теряет компрессию в поврежденных цилиндрах, начинает троить или глохнуть. Масляная система загрязняется металлической стружкой от разрушенных деталей, что вызывает ускоренный износ вкладышей и шеек коленвала.

Смещение	Краткосрочные симптомы	Долгосрочные последствия
1 зуб	Падение мощности, вибрация	Прогар клапанов, залегание колец
2-3 зуба	Хлопки во впуске/выпуске, троение	Деформация клапанов, повреждение поршней
Более 4 зубьев	Немедленная остановка двигателя	Разрушение ГБЦ, обрыв ремня, заклинивание

Ремонт требует полной разборки ГБЦ, замены клапанной группы, шлифовки седел и диагностики коленвала. При серьезных повреждениях поршневой группы необходим капитальный ремонт двигателя с заменой гильз и поршней.

Рекомендуемая периодичность проверки меток

Проверка совпадения меток ГРМ на Приоре – обязательная процедура при любом вмешательстве в газораспределительный механизм (замена ремня, натяжителей, роликов, помпы) или смежных узлов (снятие шкива коленвала, демонтаж ГБЦ). Игнорирование этой операции даже при незначительных ремонтных работах может привести к критическому сбою фаз газорараспределения.

Вне плановых ремонтов специалисты настоятельно рекомендуют выполнять визуальную проверку совпадения меток при каждом техническом обслуживании (ТО), особенно если слышны посторонние шумы (стуки, свист) из области привода ГРМ или возникают проблемы с запуском и работой двигателя (троение, потеря мощности, ошибки фаз). Это позволяет вовремя обнаружить перескок ремня даже на 1 зуб.

Плановые интервалы контроля

Строго придерживайтесь следующих интервалов для профилактической проверки:

• Каждое ТО (15 000 км): Визуальный контроль состояния ремня и предварительная проверка меток без снятия защитных кожухов (если конструкция позволяет).
• При замене ремня ГРМ (каждые 60 000 - 75 000 км): Точная установка и многократная проверка меток после прокручивания коленвала на 2 полных оборота – обязательный этап работы.
• После гидроудара или перегрева двигателя: Немедленная проверка меток, даже если ремень новый, так как возможна деформация деталей.

Ситуация	Периодичность / Условие	Важность
Ремонт/замена компонентов ГРМ	Немедленно после сборки	Обязательно (риск встречи клапанов с поршнями)
Плановое ТО	Каждые 15 000 км	Профилактика (раннее обнаружение сдвига)
Замена ремня ГРМ	Каждые 60 000 - 75 000 км	Критически обязательно
Появление посторонних шумов	Немедленно	Диагностика возможной неисправности

Помните: регулярная проверка меток – простой, но эффективный способ предотвратить дорогостоящий ремонт двигателя из-за обрыва или перескока ремня ГРМ. Не ограничивайтесь только заменой по пробегу – визуальный контроль на ТО занимает минимум времени, но дает уверенность в правильной работе механизма.

Визуальный осмотр ремня на трещины и потертости

Проведите тщательный осмотр всей поверхности ремня ГРМ, включая боковые грани и зубья. Убедитесь в отсутствии глубоких трещин, расслоений резины, масляных пятен или следов перегрева (глянцевых участков). Особое внимание уделите области соприкосновения с натяжным и обводным роликами.

Проверьте зубчатую часть на износ: зубья не должны иметь сколов, значительных потертостей или "ступенчатости". Используйте фонарик для лучшей видимости в труднодоступных местах. Вращайте коленчатый вал за болт крепления шкива (ключом на 19) для поэтапного осмотра всей длины ремня.

Критерии оценки состояния ремня

• Трещины: Мелкие поверхностные трещины (до 1 мм глубиной) допустимы, сетка глубоких трещин или одиночные трещины, видимые на просвет – признак необходимости замены.
• Потертости: Локальные потертости на тыльной стороне (гладкой) – следствие контакта с защитной крышкой; если они не обнажают корд, ремень исправен. Сильные потертости на рабочих поверхностях – критично.
• Расслоение: Отслоение резины от корда, вздутия или "пузыри" на поверхности – немедленная замена.
• Загрязнения: Наличие масла или тосола на ремне недопустимо – приводит к ускоренному разрушению; требует устранения протечки перед заменой ремня.

Важно: Даже при отсутствии явных дефектов помните о регламентном сроке замены ремня ГРМ (60-75 тыс. км для Приоры). Визуальный осмотр – дополнение, а не замена плановой замены по пробегу или времени.

Контроль состояния помпы при замене ремня

Помпа (водяной насос) – критически важный элемент системы охлаждения, приводимый ремнем ГРМ. Её выход из строя после установки нового ремня грозит серьезными последствиями: от повторного вскрытия узла до перегрева двигателя и повреждения клапанов. Обязательно проверяйте насос при каждой замене ремня ГРМ, даже если он не проявлял явных признаков неисправности.

Основные признаки износа помпы включают течи охлаждающей жидкости через дренажное отверстие или сальник, посторонние шумы (скрежет, вой) при работе двигателя, люфт вала насоса и повышенное усилие при прокручивании шкива вручную. Наличие хотя бы одного из этих симптомов – прямое показание к замене помпы.

Порядок проверки и оценки состояния помпы

После снятия ремня ГРМ и демонтажа защитных кожухов выполните следующие действия:

1. Визуальный осмотр корпуса: Ищите подтеки антифриза на корпусе помпы, особенно вокруг дренажного отверстия ("сопла") и в месте прилегания к блоку двигателя. Наличие высохших пятен или потеков – признак износа сальника.
2. Проверка люфта вала: Возьмитесь за шкив помпы и попытайтесь пошатать его из стороны в сторону (перпендикулярно оси вала) и вдоль оси. Допустимый продольный люфт минимален (обычно до 0.5 мм), поперечный люфт должен отсутствовать полностью. Чувствительный люфт указывает на износ подшипников.
3. Проверка вращения: Прокрутите шкив помпы рукой. Вращение должно быть абсолютно плавным, без заеданий, скрежета, шороха или ощутимых провалов. Посторонние звуки или "тугой" ход – признак неисправности подшипника.
4. Оценка состояния лопастей (при возможности): Если конструкция позволяет заглянуть внутрь (например, через отверстие термостата или сняв корпус помпы), осмотрите лопасти крыльчатки. Они не должны быть сколоты, деформированы или сильно разъедены коррозией.

Рекомендации:

• Всегда заменяйте помпу, если её пробег превышает 60-80 тыс. км или неизвестен, даже при отсутствии явных дефектов. Ресурс помпы обычно меньше ресурса качественного ремня ГРМ.
• Используйте только помпы проверенных производителей. Дешевые аналоги часто имеют низкое качество сальников и подшипников.
• Обязательно заменяйте уплотнительную прокладку или кольцо помпы на новое и смазывайте его тонким слоем герметика (если это рекомендовано производителем), чтобы обеспечить герметичность прилегания к блоку.
• После установки новой помпы и заливки антифриза, перед запуском двигателя, несколько раз проверните коленвал за болт стартером (сняв катушку зажигания или форсунки) для удаления возможных воздушных пробок из системы охлаждения.

Типичные поломки при игнорировании меток

Неправильная установка ремня ГРМ относительно меток приводит к критическому рассогласованию фаз газораспределения. Поршни и клапаны начинают работать вне расчетных точек, что провоцирует их механический контакт при перекрытии фаз.

Следствием становится деформация клапанов при столкновении с поршнями, особенно на высоких оборотах. Одновременно повреждаются направляющие втулки, седла клапанов и сами поршни, получающие вмятины на рабочих поверхностях.

Основные последствия нарушения установки меток

• Загибание клапанов с необходимостью полной разборки ГБЦ
• Разрушение поршней (сколы кромок, пробои в днище)
• Деформация шатунов из-за гидроудара
• Обрыв ремня ГРМ при заклинивании распредвала

Дополнительные повреждения включают разрушение роликов и натяжителя ремня, износ шеек распредвала, появление задиров на стенках цилиндров. В 90% случаев игнорирование меток требует капитального ремонта двигателя с заменой клапанного механизма и шлифовкой головки блока.

Компонент	Характер повреждения	Стоимость ремонта
Клапаны	Искривление стержней, разрушение тарелок	От 5 000 руб (16 клапанов)
Поршневая группа	Трещины днища, задиры юбок	От 15 000 руб
ГБЦ	Трещины, деформация плоскости	От 7 000 руб

Особую опасность представляет частичное смещение на 2-3 зуба, когда двигатель сохраняет работоспособность, но ускоренно изнашивается. Без диагностики меток владелец может эксплуатировать автомобиль месяцами, усугубляя разрушения внутри ЦПГ.

Когда требуется замена роликов ГРМ

Ролики ГРМ (натяжной и обводной) требуют замены при плановом техническом обслуживании согласно регламенту производителя. Обязательная замена выполняется при выявлении признаков их износа или неисправности во время диагностики системы.

Игнорирование своевременной замены изношенных роликов приводит к нарушению натяжения ремня ГРМ, его проскальзыванию или обрыву. Это провоцирует встречу поршней с клапанами, что влечет за собой капитальный ремонт двигателя.

Критерии для замены роликов

• Посторонние шумы из-под кожуха ГРМ: скрип, свист или гул при работе двигателя
• Видимая вибрация ремня ГРМ при работе мотора на холостых оборотах
• Люфт подшипников роликов при ручной проверке (раскачивание)
• Механические повреждения: трещины, сколы, деформации корпуса роликов
• Затрудненное вращение или заклинивание подшипников

Замена роликов обязательно проводится при установке нового ремня ГРМ, даже если видимых дефектов нет. Комплексная замена комплекта (ремень + ролики + помпа) исключает дисбаланс нагрузок в системе.

Рекомендуемый интервал замены: каждые 60-90 тыс. км пробега или через 5 лет эксплуатации (ориентируйтесь на руководство по ТО). При агрессивной езде интервал сокращают на 20-30%.

Обязательная проверка меток после замены ремня

После установки нового ремня ГРМ необходимо вручную проверить совпадение всех установочных меток. Это критически важный этап, который нельзя игнорировать даже при уверенности в правильности монтажа.

Несовпадение меток всего на один зуб приводит к нарушению фаз газораспределения. При запуске двигателя это гарантированно вызовет удар поршней по клапанам, что потребует капитального ремонта силового агрегата.

Порядок проверки меток

1. Проверните коленвал на два полных оборота за болт крепления шкива только по часовой стрелке.
2. Проконтролируйте положение меток:
   • Шкив коленвала: метка должна совпасть с треугольным вырезом на масляном насосе
   • Шкив распредвала впуска: риска на шкиве – с углублением на задней крышке ГРМ
   • Шкив распредвала выпуска: аналогично метке впускного вала
3. Убедитесь в отсутствии перескока ремня на зубцах шкивов при проворачивании.
4. Проверьте правильность натяжения ремня – прогиб между шкивами не должен превышать 5-6 мм при усилии 2 кг.

Узел	Эталонная метка	Контрольная точка
Коленчатый вал	Литой треугольник на шкиве	Выступ на корпусе масляного насоса
Распредвал впуска	Риска на шестерне	Паз на задней защитной крышке ГРМ
Распредвал выпуска	Риска на шестерне	Паз на задней защитной крышке ГРМ

При несовпадении меток после двух оборотов коленвала немедленно прекратите проворачивание. Требуется полный демонтаж ремня и повторная установка с точным позиционированием шкивов по заводским рискам.

Только после идеального совмещения всех меток при ручном прокручивании допускается запуск двигателя. Первый запуск выполняйте на холостых оборотах без нагрузки с обязательным визуальным контролем работы механизма.

Список источников

Проверка и установка меток ГРМ на Lada Priora требует точного соблюдения процедур, описанных в авторитетных технических материалах. Ошибки при выполнении этих работ могут привести к серьезным повреждениям двигателя, включая деформацию клапанов и поршней.

Представленные ниже источники содержат детальные инструкции, схемы расположения меток и практические рекомендации по работе с механизмом газораспределения. Они включают как официальную документацию от производителя, так и проверенные практические руководства от автомобильных специалистов.

• Официальное руководство по ремонту Lada Priora (раздел "Двигатель 21126")
• Технический мануал "Система газораспределения ВАЗ-21126" от АО "АВТОВАЗ"
• Специализированное пособие "Обслуживание двигателей ВАЗ 8 клапанов"
• Видеоинструкции от сертифицированных СТО по замене ремня ГРМ
• Форум технических экспертов Lada.Online (архив обсуждений меток ГРМ)
• Методичка "Диагностика и регулировка механизмов ВАЗ-21126"
• Рабочая тетрадь "Типовые неисправности ГРМ Приоры" (издание для автотехникумов)

Видео: Идеальный способ выставить метки ГРМ в 16 клапанном двигателе


• Dotz Mugello - премиум диски для тюнинга

• Мост Тимкен - как создавался и чем уникален

• Авто с пробегом во Владимире - выгодные варианты от салонов
