Проверка и замена датчика давления масла на ВАЗ-2106

Статья обновлена: 18.08.2025

Контроль давления масла – критически важная функция для любого двигателя, включая силовой агрегат легендарной "шестерки".

Исправный датчик давления масла на ВАЗ-2106 своевременно предупреждает водителя о падении давления в системе смазки, предотвращая дорогостоящий капитальный ремонт.

Постоянно горящая или мигающая лампа аварийного давления на панели приборов требует немедленной проверки как самого датчика, так и состояния масляной системы двигателя.

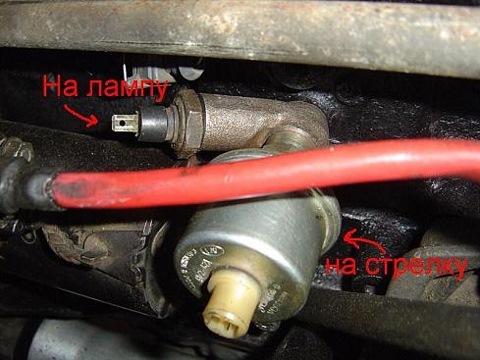

Где расположен датчик давления масла на классике ВАЗ

На двигателях классических моделей ВАЗ (включая ВАЗ-2106) датчик давления масла устанавливается в блок цилиндров. Он вкручен вертикально в верхней части блока, непосредственно над масляным фильтром.

Точное место находится на тыльной стороне двигателя (со стороны салона) между четвертым цилиндром и распределителем зажигания. Доступ к нему возможен из моторного отсека, но визуально элемент частично скрыт корпусом воздушного фильтра и патрубками.

Особенности расположения:

Тип крепления: Резьбовое соединение М10×1
Ориентация: Контактный вывод направлен вверх либо в сторону радиатора
Соседние элементы:
- Слева – блок распределителя зажигания (трамблер)
- Снизу – масляный фильтр
- Сверху – корпус воздушного фильтра

Для идентификации: датчик имеет металлический корпус в форме "грибка" диаметром ~25 мм с единственным электрическим проводом (обычно в коричневой изоляции), подключенным к штыревому контакту на торце.

Конструкция и принцип работы механического датчика давления масла ВАЗ-2106

Конструкция датчика включает латунный корпус с резьбой для вкручивания в блок цилиндров, внутри которого расположена чувствительная мембрана. К мембране через толкатель присоединен подвижный контакт, взаимодействующий с неподвижным контактом на изолирующей втулке. Полость над мембраной соединена с масляной магистралью двигателя через калиброванное отверстие в корпусе.

Принцип работы основан на замыкании/размыкании электрической цепи контрольной лампы. При отсутствии давления (заглушенный двигатель) мембрана не деформирована – контакты замкнуты, лампа на панели приборов горит. При запуске мотора масло давит на мембрану, которая прогибается и через толкатель разводит контакты, разрывая цепь и гася лампу. Аварийное свечение при работающем двигателе сигнализирует о падении давления ниже 0.4-0.8 кгс/см².

Ключевые компоненты и их функции

Мембрана – воспринимает давление масла, преобразует его в механическое перемещение
Толкатель – передает усилие от мембраны к контактной группе
Подвижный контакт – замыкает цепь с неподвижным контактом при отсутствии давления
Регулировочный винт – позволяет калибровать момент размыкания контактов

Состояние	Положение мембраны	Контакты	Лампа давления
Двигатель остановлен	Не деформирована	Замкнуты	Горит
Нормальное давление	Прогибается	Разомкнуты	Погашена
Аварийное давление	Выпрямлена	Замкнуты	Горит

Основные причины выхода из строя датчика давления масла на ВАЗ-2106

Эксплуатационный износ – ключевой фактор. Резиновая диафрагма датчика со временем теряет эластичность, трескается или прорывается, что приводит к утечке масла через корпус и некорректным показаниям.

Механическое повреждение корпуса или контактов часто возникает при неосторожном демонтаже/монтаже, ударах или вибрации. Окисление клемм и проводки нарушает электрический контакт, вызывая ложные сигналы лампы давления.

Распространенные неисправности

Основные проблемы:

Загрязнение масляных каналов: Шлам, продукты износа двигателя или некачественное масло блокируют входное отверстие датчика, препятствуя передаче реального давления.
Критическое падение уровня/давления масла: Работа двигателя с недостатком масла или изношенным масляным насосом вызывает перегрузку чувствительного элемента датчика.
Электрические неполадки: Короткое замыкание в цепи, обрыв провода "массы" или нарушение изоляции приводят к постоянному горению/отсутствию сигнала контрольной лампы.
Неправильная установка: Перетяжка при монтаже повреждает резьбу или корпус, недостаточное усилие вызывает утечку масла.

Внешний симптом	Вероятная причина
Постоянно горит лампа давления	Замыкание цепи, повреждение диафрагмы, низкий уровень масла
Лампа не загорается при включении зажигания	Обрыв цепи, окисление контактов, неисправность реле
Масляные подтёки на корпусе датчика	Разрушение диафрагмы, нарушение герметичности резьбы

Важно: Использование неподходящего масла (вязкость, допуски) или несвоевременная замена увеличивают риск загрязнения и ускоренного старения компонентов датчика.

Симптомы неисправности датчика: горящая лампа на приборке

Постоянное горение контрольной лампы давления масла на приборной панели после запуска двигателя – ключевой индикатор возможной неисправности датчика. В исправной системе лампа гаснет через 1-3 секунды после пуска мотора, когда давление масла достигает нормы.

Если лампа не отключается или периодически загорается при работе двигателя, это требует немедленной диагностики. Игнорирование сигнала может привести к критическому повреждению двигателя из-за масляного голодания.

Характерные признаки неисправности датчика

Симптом	Причина, связанная с датчиком
Лампа горит постоянно на холостых и рабочих оборотах	Внутреннее замыкание контактов датчика, износ мембраны
Лампа мигает при изменении оборотов	Нестабильный контакт внутри датчика, загрязнение
Лампа не гаснет, но давление в норме (проверено манометром)	Некорректное срабатывание чувствительного элемента
Лампа загорается при резком нажатии на газ	Западание подвижных частей датчика

Отличия от неисправностей двигателя: Если датчик исправен (проверен заменой или тестером), а лампа продолжает гореть – проблема в реальном падении давления масла. Требуется проверить:

Уровень и состояние моторного масла
Работоспособность масляного насоса
Износ коренных и шатунных вкладышей
Забитость масляных каналов

Холостая работа контрольной лампы: диагностика проблемы

Ситуация, когда контрольная лампа давления масла на приборной панели ВАЗ-2106 загорается или начинает мигать только на холостых оборотах двигателя, а при увеличении оборотов (обычно выше 1000-1200 об/мин) гаснет, является тревожным сигналом. Это прямо указывает на то, что давление масла в системе смазки двигателя падает ниже критического уровня именно при работе на минимальных оборотах.

Такое поведение лампы нельзя игнорировать, так как оно сигнализирует о недостаточной смазке трущихся пар двигателя на холостом ходу. Продолжительная эксплуатация в таком режиме неизбежно приводит к ускоренному износу и серьезным поломкам, вплоть до заклинивания двигателя.

Поиск причины низкого давления на холостом ходу

Диагностику следует начинать с наиболее простых и вероятных причин, постепенно переходя к более сложным:

Уровень и состояние моторного масла:
- Проверьте уровень масла щупом. Низкий уровень – самая частая причина падения давления на холостых.
- Оцените состояние масла. Сильно разжиженное (пахнет бензином, имеет жидкую консистенцию) или загрязненное, потерявшее вязкость масло не способно создать необходимое давление.
- Проверьте соответствие вязкости масла (SAE) сезону и рекомендациям производителя. Слишком жидкое масло (например, 0W-XX зимой в жаркую погоду) может давать низкое давление.
Состояние масляного фильтра:
- Убедитесь, что фильтр правильно установлен (резиновое уплотнительное кольцо на месте и не замято).
- Проверьте, не установлен ли некачественный фильтр. Дешевые фильтры могут иметь неработающий перепускной клапан или недостаточную пропускную способность, что приводит к падению давления на холостых.
- Фильтр мог быть забит продуктами износа или грязью при несвоевременной замене масла.
Проверка датчика давления масла и его цепи:
- Хотя проблема обычно в самом давлении, стоит исключить ложное срабатывание. Короткое замыкание "на массу" в проводке к датчику заставит лампу гореть постоянно.
- Неисправный датчик, залипающий в замкнутом положении при низком давлении, тоже даст постоянное свечение лампы. Но для холостой работы более характерна проблема именно с давлением.
- Проверка: На работающем двигателе на холостом ходу осторожно снимите провод с датчика. Если лампа гаснет – датчик срабатывает правильно, сигнализируя о реальном низком давлении. Если лампа продолжает гореть – ищите замыкание провода на массу.
Редукционный клапан масляного насоса:
- Этот клапан поддерживает давление в системе в заданных пределах, стравливая излишки масла. Если его пружина ослабла или загрязнился, заклинил шарик/поршень клапана в открытом положении, давление в системе будет постоянно низким, что особенно заметно на холостых оборотах.
- Диагностика и чистка/замена клапана требуют снятия масляного насоса.
Износ масляного насоса:
- Со временем изнашиваются шестерни или крыльчатка (в зависимости от типа насоса) и корпус насоса. Увеличившиеся зазоры снижают производительность насоса, особенно на низких оборотах.
Критический износ двигателя:
- Износ коренных и шатунных подшипников коленвала: Увеличенные зазоры в вкладышах не позволяют удерживать необходимое давление масла, оно "утекает", особенно на низких оборотах насоса.
- Износ втулок распредвала: Аналогично подшипникам коленвала, увеличенные зазоры приводят к утечке масла.
- Засорение масляных каналов: Грязь, шлам, продукты износа могут частично или полностью перекрыть каналы подачи масла к критическим узлам.

Наиболее точная диагностика давления: Для объективной оценки необходимо замерить давление масла механическим манометром, вкрученным вместо штатного датчика. Сравните полученные значения на холостом ходу и при повышенных оборотах (обычно 4000-5000 об/мин) с нормативными для ВАЗ-2106 (0.35-0.75 кгс/см² на холостых и 3.5-4.5 кгс/см² при 5400 об/мин). Низкие показания на холостых подтвердят проблему в системе смазки.

Важно: Если лампа давления масла горит или мигает не только на холостых, но и при движении (особенно под нагрузкой или на подъем) – эксплуатация двигателя категорически запрещена! Это признак крайне низкого давления масла по всему диапазону оборотов, ведущего к быстрому разрушению двигателя.

Инструменты для замены датчика давления масла своими руками

Для самостоятельной замены датчика давления масла на ВАЗ-2106 потребуется минимальный набор инструментов, доступный большинству автовладельцев. Работы проводятся в подкапотном пространстве, доступ к датчику относительно свободен.

Ключевое условие – обеспечить возможность открутить старый и затянуть новый датчик с соблюдением момента затяжки. Расположение элемента требует аккуратности при демонтаже.

Необходимый инструмент

Рожковый ключ на 21 мм – основной инструмент для откручивания/закручивания датчика. Некоторые модификации могут потребовать ключ на 22 мм (проверьте размер граней старого датчика перед покупкой нового).
Головка на 21 (или 22) мм с воротком или трещоткой – альтернатива рожковому ключу, может быть удобнее в ограниченном пространстве.
Удлинитель для головки – обеспечит лучший доступ к датчику, расположенному на блоке цилиндров.
Чистая ветошь – для протирки посадочного места датчика и рук.
Медная шайба или уплотнительное кольцо (обычно идет в комплекте с новым датчиком) – обязательно устанавливается на резьбовую часть.

Дополнительные материалы

Проникающая жидкость (WD-40 или аналог) – пригодится, если старый датчик прикипел.
Фонарик – для улучшения обзора места работ.
Перчатки – защитят руки от загрязнения.

Выбор оригинальной замены: артикулы и аналоги датчиков

Оригинальный датчик давления масла для ВАЗ-2106 выпускался под артикулом 2101-3829010. Этот каталожный номер актуален для классических моделей ВАЗ с карбюраторными двигателями. При покупке обращайте внимание на маркировку производителя: оригиналы обычно поставлялись заводами Автоприбор (Владимир) или Пегас.

При отсутствии оригинального датчика допустимо применение аналогов от проверенных брендов. Ключевые параметры для совместимости: резьба М10×1, рабочее напряжение 12В и порог срабатывания аварийной лампы в пределах 0,4–0,8 бар. Несоответствие этих характеристик приведет к некорректной работе системы контроля масла.

Производитель	Артикул	Особенности
Автоприбор (оригинал)	2101-3829010	Металлический корпус, латунная резьба
ERA	330070	Повышенная термостойкость
АПЗ Самара	2101-3829010-01	Модернизированная версия с защитой от окисления

Безопасные методы отсоединения электрического разъема

При работе с датчиком давления масла ВАЗ-2106 корректное отсоединение разъема критически важно для предотвращения повреждения контактов и проводки. Неправильные действия могут привести к обрыву проводов, деформации пластиковых фиксаторов или замыканию контактов, усугубляя неисправность.

Перед началом работ убедитесь в обесточивании цепи: заглушите двигатель и снимите отрицательную клемму с аккумулятора. Тщательно осмотрите разъем на наличие грязи, следов окисления или механических повреждений – при их обнаружении предварительно очистите контакты щеткой или сжатым воздухом.

Порядок безопасного отсоединения

Идентифицируйте тип замка:
- Пружинные фиксаторы (наиболее распространены)
- Поворотные защелки
- Сдвижные клипсы
Аккуратно освободите фиксирующий механизм:
- Для пружинных – сожмите боковые лепестки одновременно
- Для поворотных – подденьте отверткой с плоским жалом
Извлеките разъем:
- Тяните строго вдоль оси штекера без перекоса
- При сопротивлении проверьте полноту отстегивания фиксатора
- Избегайте приложения усилия к проводам

Запрещенные приемы: Выдергивание за жгут проводов, применение грубой силы, использование пассатижей без защиты мягкими накладками, игнорирование фиксирующих элементов. После отсоединения защитите контакты разъема от влаги и загрязнения пластиковым колпачком или изолентой.

Технология откручивания прикипевшего датчика давления масла

Прикипание датчика к блоку двигателя вызвано воздействием высоких температур, коррозией и старением уплотнительного кольца. Прямое применение грубой силы приводит к срыву резьбы или повреждению корпуса датчика.

Для безопасного демонтажа требуется комплексный подход с использованием химических средств, термического воздействия и специальных инструментов. Последовательность действий должна исключать ударные нагрузки на резьбовое соединение.

Порядок безопасного демонтажа

Очистка зоны работ:
Тщательно удалите грязь вокруг датчика металлической щеткой. Продуйте соединение сжатым воздухом.
Применение проникающей жидкости:
- Обильно обработайте резьбовое соединение WD-40, "жидким ключом" или керосином
- Повторяйте обработку каждые 15-20 минут в течение 1-2 часов
- Легко простучите корпус датчика через медную прокладку для вибрации

Термический метод:

Инструмент	Технология	Меры предосторожности
Строительный фен	Прогрев корпуса датчика до 200-250°C круговыми движениями	Исключить открытое пламя! Защитить проводку
Лампа накаливания	Локальный нагрев в течение 30-40 минут	Контроль температуры термометром

Использование специализированного инструмента:
- Примените накидной ключ точного размера (19мм)
- Используйте торцевой ключ с трещоткой и переходником
- При сильном прикипании – съемник для свечных колодцев
Техника откручивания:
Короткие возвратно-поступательные движения с постепенным увеличением амплитуды. Запрещено:
- Применение газового ключа
- Ударные воздействия по ключу
- Продольный перекос инструмента

После демонтажа очистите резьбовое отверстие метчиком М14×1,5 с обязательной установкой новой медной шайбы. Перед монтажом нового датчика обработайте резьбу графитовой смазкой.

Герметизация резьбы при установке нового датчика

Правильная герметизация резьбы датчика давления масла критически важна для предотвращения утечек смазочного материала и обеспечения стабильной работы системы. Неплотное соединение приводит к падению давления в магистрали, ложным срабатываниям аварийной лампы на приборной панели и загрязнению подкапотного пространства масляными подтёками.

Применение герметизирующих материалов должно учитывать температурный режим работы двигателя (до +150°C) и постоянный контакт с моторным маслом. Категорически запрещено использование обычной сантехнической фум-ленты или силиконовых составов – они разрушаются под воздействием высоких температур и нефтепродуктов.

Материал	Время схватывания	Температурный диапазон
Анаэробный герметик	15-20 минут	-60°C до +180°C
Уплотнительная нить	Мгновенно	-50°C до +150°C

Контроль момента затяжки: оптимальные значения для ВАЗ-2106

Правильный момент затяжки датчика давления масла критически важен для герметичности соединения и предотвращения повреждений резьбы в блоке цилиндров или корпуса самого датчика. Превышение усилия может привести к срыву резьбы или образованию трещин, а недостаточное усилие – к протечкам масла.

Для ВАЗ-2106 производитель устанавливает строгие параметры момента затяжки. Использование динамометрического ключа – обязательное условие для точного соблюдения этих норм и обеспечения долговечности ремонта.

Ситуация	Риски	Последствия
Момент < 30 Н·м	Недостаточное обжатие шайбы	Протечка масла, ложное срабатывание лампы давления
Момент > 45 Н·м	Критическая перегрузка	Срыв резьбы блока, разрушение корпуса датчика, необходимость сложного ремонта

Проверка давления масла манометром после замены

После установки нового датчика давления масла на ВАЗ-2106 обязательна проверка реальных параметров системы механическим манометром. Это исключает ошибки диагностики и подтверждает корректность работы масляного насоса и всей смазочной системы.

Для процедуры потребуется специальный автомобильный манометр с диапазоном до 10 кгс/см² и переходником под резьбу датчика (М14х1,5). Дополнительно подготовьте ветошь, ключ на 22 и чистую емкость для слива масла.

Алгоритм проверки

Прогрейте двигатель до рабочей температуры (80-90°C) и заглушите его
Выкрутите установленный датчик давления масла ключом на 22
Быстро подсоедините переходник манометра к освободившемуся отверстию, избегая больших потерь масла
Запустите двигатель и снимите показания в двух режимах:
- Холостой ход (800-900 об/мин)
- Средние обороты (4000-4500 об/мин)
Заглушите мотор, оперативно снимите манометр и установите датчик на место
Долейте масло до нормы при необходимости

Сравните результаты с нормативными значениями:

Режим работы	Минимальное давление	Нормальное давление
Холостой ход	0,5 кгс/см²	1,0-1,5 кгс/см²
4000-4500 об/мин	3,5 кгс/см²	4,0-4,5 кгс/см²

Критичные отклонения указывают на неисправности: засор маслоприемника, износ подшипников коленвала или неработоспособность масляного насоса. Стабильные показатели в пределах нормы подтверждают успешность замены датчика и исправность системы смазки.

Техника безопасности при работе с двигателем и горячим маслом

Работа с двигателем и моторным маслом требует строгого соблюдения мер предосторожности из-за высоких температур и риска ожогов. Несоблюдение правил может привести к серьёзным травмам, включая термические повреждения кожи при контакте с нагретыми деталями или горячей жидкостью.

Перед началом любых манипуляций с датчиком давления масла или системой смазки убедитесь, что двигатель выключен и остыл до безопасной температуры. Если экстренное вмешательство необходимо на горячем моторе, используйте термостойкие перчатки и защитные очки, избегая прямого контакта с металлическими поверхностями и патрубками.

Ключевые правила безопасности

Защита рук и глаз: Всегда надевайте термостойкие перчатки (кевларовые или кожаные) и поликарбонатные очки при работе с горячими узлами. Масло под давлением может выстрелить струёй при откручивании датчика.
Контроль температуры: Проверяйте степень нагрева двигателя тыльной стороной ладони на расстоянии 10-15 см от блока цилиндров. Рабочая температура масла достигает 90-110°C.
Предотвращение утечек: Перед заменой датчика убедитесь в отсутствии давления в системе – запустите двигатель на 1-2 минуты после остывания и заглушите. Подставьте ёмкость для сбора масла.
Вентиляция: Обеспечьте приток свежего воздуха в гараж или откройте капот на улице. Пары горячего масла токсичны.

Опасный фактор	Последствия	Меры нейтрализации
Контакт с горячим маслом (90-120°C)	Ожоги 2-3 степени, повреждение слизистых	Полный комплект СИЗ: перчатки + очки + фартук
Разгерметизация масляной магистрали	Выброс масла под давлением	Сброс давления через откручивание маслозаливной крышки
Нагар на двигателе	Возгорание при искре	Очистка поверхностей перед работой

После завершения работ обязательно проверьте герметичность соединения нового датчика на холодном двигателе: запустите мотор на 3-5 минут, затем заглушите и осмотрите место установки на предмет подтёков. Утилизируйте отработанное масло и ветошь в специальные контейнеры – материал пожароопасен.

Диагностика проводки от датчика давления масла к приборной панели

Проверка целостности проводки – критический этап диагностики, так как неисправность цепи имитирует отказ датчика или приборной панели. Игнорирование этого этапа приводит к бесполезной замене исправных компонентов и не решает проблему с индикацией давления масла.

Основные неисправности цепи включают обрыв провода, короткое замыкание на массу и окисление контактов. Для проверки потребуется мультиметр в режиме прозвонки или измерения сопротивления. Предварительно отсоедините клемму от датчика давления масла и снимите разъем с тыльной стороны приборной панели для доступа к контактам.

Алгоритм проверки проводки

Подготовка оборудования:
- Мультиметр переведите в режим прозвонки (значок диода) или измерения сопротивления (Ω).
- Обесточьте автомобиль, сняв клемму «–» с аккумулятора.
Поиск обрыва:
- Подключите один щуп мультиметра к контакту провода на разъёме датчика давления масла (обычно серый/коричневый провод).
- Второй щуп – к соответствующему контакту на разъёме приборной панели (контакт «ДДМ» согласно схеме ВАЗ-2106).
- Исправный провод: мультиметр издает звуковой сигнал или показывает сопротивление 0–2 Ом. Отсутствие сигнала – признак обрыва.
Проверка на КЗ:
- Один щуп оставьте на контакте провода у датчика, второй приложите к кузову автомобиля (чистая металлическая поверхность).
- Корректное состояние: мультиметр показывает «∞» (разрыв цепи). Значение 0–50 Ом указывает на замыкание провода на массу.
Осмотр контактов:
- Визуально оцените разъёмы на предмет окисления, загрязнений или механических повреждений.
- Зачистите контакты мелкой наждачной бумагой (P600–P800) и обработайте спреем-очистителем.

Неисправность	Признаки на приборной панели	Параметры мультиметра
Обрыв провода	Лампа давления не загорается при включении зажигания	Сопротивление ≈ ∞ Ом
КЗ на массу	Лампа горит постоянно, даже на работающем двигателе	Сопротивление 0–50 Ом
Окисление контактов	Лампа мигает или загорается при вибрации кузова	Сопротивление нестабильно при покачивании разъёма

Поиск короткого замыкания в сигнальной цепи

Короткое замыкание в сигнальной цепи датчика давления масла ВАЗ-2106 приводит к постоянному свечению контрольной лампы на панели приборов независимо от реального давления. Неисправность требует немедленного устранения, так как лишает водителя возможности контролировать критически важный параметр работы двигателя.

Поиск замыкания начинается с визуального осмотра проводки между датчиком и контрольной лампой. Особое внимание уделите участкам возле кронштейнов, в местах перегибов или контакта с подвижными элементами двигателя. Поврежденная изоляция или оплавленные провода – явные признаки проблемы.

Методика диагностики

Для точного определения участка КЗ потребуется мультиметр в режиме прозвонки или измерения сопротивления:

Отсоедините колодку от датчика давления масла (расположен на блоке цилиндров возле масляного фильтра).
Снимите комбинацию приборов, отключите разъем лампы аварийного давления масла.
Прозвоните сигнальный провод (обычно серый с красной полосой):
- Один щуп мультиметра – на контакт колодки датчика, второй – на соответствующий контакт лампы.
- Показание "0 Ом" или звуковой сигнал прозвонки укажут на целостность линии.
Проверьте пробой на массу:
- Один щуп – на сигнальный контакт колодки датчика, второй – на "чистую" массу (болт кузова, минус АКБ).
- Наличие сопротивления, близкого к 0 Ом, подтвердит КЗ на массу.

Локализация повреждения: Если КЗ подтверждено, последовательно "разрывайте" цепь (например, в местах соединения жгутов) и перепроверяйте участки мультиметром. Появление сопротивления укажет на секцию с замыканием.

Симптом	Проверка	Норма	Короткое замыкание
Лампа горит постоянно	Сопротивление "сигнал-масса" (датчик отключен)	Бесконечность	~0 Ом
Лампа не гаснет	Напряжение на сигнальном проводе (зажигание включено)	~0 В (при исправной цепи)	+12В (если КЗ до лампы)

Важно: Перед проверкой убедитесь, что причиной не является сам неисправный датчик (залипший контакт внутри). Проверьте датчик отдельно: при отключенной колодке лампа должна гаснуть, при замыкании колодки на массу – загораться.

Проверка исправности контрольной лампы масла

Перед диагностикой датчика давления убедитесь в работоспособности самой контрольной лампы на приборной панели ВАЗ-2106. Неисправная лампа или цепь её питания могут создать ложное впечатление о проблемах с давлением масла.

Для проверки выполните следующие действия при выключенном двигателе и затянутом ручном тормозе. Отсоедините провод от датчика давления (расположен возле масляного фильтра) для исключения его влияния на тест.

Методы проверки лампы

Способ 1: Прямое замыкание провода

Включите зажигание (без запуска двигателя).
Возьмите отсоединённый провод от датчика и замкните его на массу (чистую металлическую часть двигателя или кузова).
При исправной цепи контрольная лампа должна ярко загореться. Отсутствие свечения указывает на неполадки в проводке, панели приборов или самой лампе.

Способ 2: Проверка мультиметром

Снимите комбинацию приборов, отключите разъёмы.
Найдите контакты, соответствующие лампе давления масла (обычно обозначены символом маслёнки или надписью "Масло").
Установите мультиметр в режим прозвонки. Одним щупом коснитесь контакта лампы, вторым – кузова автомобиля.
Исправная лампа покажет сопротивление 3-5 Ом. Бесконечное сопротивление свидетельствует о перегорании нити накаливания.

Распространённые проблемы цепи

Симптом	Возможная причина
Лампа не горит при зажигании	Перегоревшая лампа, обрыв провода от датчика к панели, окисление контактов
Лампа горит вполнакала	Плохой контакт в цепи ("масса"), окисление разъёмов
Лампа мигает на холостых	Низкое давление масла (после подтверждения исправности лампы!)

Важно: При замене лампы используйте только штатные модели А12-1,2-1 (мощность 1.2 Вт). Установка более мощных аналогов может повредить пластиковые элементы панели приборов.

Минимизация ложных срабатываний: чистка контактов

Окисление контактов датчика давления масла или его колодки проводов – частая причина ложного сигнала лампы аварийного давления на ВАЗ-2106. Коррозия и грязь создают сопротивление в цепи, имитируя падение давления, даже при исправной масляной системе. Особенно актуально это для старых автомобилей, эксплуатируемых в условиях высокой влажности.

Регулярная чистка контактов – простой и эффективный способ восстановить корректную работу датчика без замены. Процедура занимает 10–15 минут и требует минимального набора инструментов. Важно проводить её при первых признаках ложных срабатываний (например, мигание лампы на холостых оборотах после запуска).

Порядок чистки контактов

Отсоедините минусовую клемму аккумулятора для исключения КЗ.
Найдите датчик давления масла (расположен на блоке цилиндров, над масляным фильтром).
Снимите колодку проводов с датчика, нажав на фиксатор-защёлку.
Визуально оцените состояние:
- Зелёный или белый налёт на металлических контактах.
- Загрязнение маслом, пылью.
- Деформация штырьков/гнёзд.
Очистите контакты:
- Мягкий способ: баллончик с очистителем электроники (WD-40 Specialist Contact Cleaner), щётка с синтетическим ворсом.
- Агрессивный способ: мелкая наждачная бумага (P600–P800) или надфиль – только при сильной коррозии! Действовать аккуратно, чтобы не стереть металлический слой полностью.
Обезжирьте поверхности чистой ветошью, смоченной в бензине «Калоша» или изопропиловом спирте.
Нанесите защитный состав (например, медную смазку или антикоррозийный спрей) для предотвращения окисления.
Установите колодку на датчик до чёткого щелчка фиксатора.
Подключите АКБ и проверьте работу: запустите двигатель – лампа должна погаснуть через 1–2 секунды после старта.

Критические нюансы: Не применяйте грубую силу при отсоединении колодки – пластик старый и хрупкий. Избегайте обильного попадания очистителей на резиновые уплотнители датчика. Если очистка не помогла – проверьте целостность проводов колодки (обрыв, заломы у основания) и сопротивление датчика мультиметром.

Оценка давления масла при разных оборотах двигателя

Контроль давления масла на различных режимах работы двигателя – обязательный этап диагностики. Замеры проводятся механическим манометром вместо штатного датчика, что исключает погрешности электронной системы. Для ВАЗ-2106 нормативные значения зависят от температуры масла и оборотов коленвала.

Минимально допустимое давление на прогретом моторе на холостом ходу (800-900 об/мин) составляет 0.35-0.6 бар. При падении ниже этого уровня необходима срочная остановка двигателя. На средних оборотах (2000-2500 об/мин) показатель должен стабилизироваться в диапазоне 2.0-4.0 бар, а на максимальных (5000-5400 об/мин) – достигать 4.5-6.5 бар.

Таблица нормативов давления (прогретый двигатель)

Обороты (об/мин)	Давление (бар)
Холостой ход (800-900)	0.5 - 1.0
2000	2.0 - 4.0
5000	4.5 - 6.5

Критические отклонения и их возможные причины:

Низкое давление на всех режимах:
- Износ масляного насоса
- Засорение маслоприемника
- Несоответствие вязкости масла сезону
Падение только на холостом ходу:
- Износ вкладышей коленвала
- Заклинивание редукционного клапана
Снижение на высоких оборотах:
- Засорение масляных каналов
- Деформация масляного фильтра

При несоответствии показателей норме требуется комплексная проверка: визуальный осмотр поддона картера, измерение зазоров вкладышей, диагностика редукционного клапана. Игнорирование отклонений давления приводит к масляному голоданию и ускоренному износу деталей КШМ.

Диагностика проблем с холодным пуском, связанных с датчиком давления масла

При холодном пуске мотора ВАЗ-2106 неисправности датчика давления масла (ДДМ) или системы смазки могут проявляться ярче из-за загустевшего масла и повышенного трения. Некорректные показания ДДМ способны инициировать аварийный режим работы ЭБУ (если установлен), ограничивающий обороты или вызывающий неустойчивую работу двигателя, либо активировать ложное предупреждение на панели приборов, мешая объективной оценке ситуации.

Холодный старт увеличивает нагрузку на масляный насос, и реальное давление может достигать 4-6 бар. Неисправный ДДМ, закоксованный масляный канал или изношенный редукционный клапан не обеспечивают своевременного сброса избыточного давления, провоцируя утечки через сальники или прокладки. Это косвенно влияет на компрессию и стабильность искрообразования, особенно если масло попадает на свечи зажигания.

Алгоритм диагностики

Проверку начинают с исключения базовых проблем:

Контроль уровня и вязкости масла: Используйте сезонное масло (5W-30/10W-40 зимой). Низкий уровень или загустевшее масло снижают давление.
Анализ сигнальной лампы: При включении зажигания лампа должна гореть, после запуска – гаснуть. Постоянное горение или мигание на холостых оборотах указывает на неисправность цепи ДДМ или реальное низкое давление.

Диагностика датчика и цепи:

Проверка проводки: Осмотрите колодку и провода ДДМ (черный провод – масса, коричневый – к лампе). Ищите обрывы, окислы.
Тест ДДМ мультиметром:
- При выключенном зажигании: отсоедините колодку, измерьте сопротивление между клеммой датчика и массой. Исправный ДДМ показывает ∞ Ом (лампа не горит).
- Запустите мотор: сопротивление должно упасть до 0 Ом (контакты замкнуты – лампа гаснет). Если нет – датчик неисправен.
Имитация неисправности: При включенном зажигании замкните отверткой клемму коричневого провода на массу. Если лампа загорится – проводка цела, проблема в ДДМ.

Проверка реального давления масла:

Условие	Норма давления (бар)	Возможные причины отклонений
Холодный пуск (2000 об/мин)	4.0-6.5	Забит маслозаборник, неисправен насос, износ вкладышей
Прогретый двигатель (ХХ)	0.8-2.0	Залип редукционный клапан, низкая вязкость масла

Важно: Замеры выполняют механическим манометром, вкрученным вместо ДДМ. Расхождение с показаниями лампы подтверждает неисправность датчика.

Проверка заземления датчика: обязательные этапы

Отсутствие надежного контакта "массы" датчика с кузовом автомобиля является распространенной причиной некорректной работы указателя давления масла или постоянного свечения контрольной лампы.

Диагностика цепи заземления выполняется после проверки питания датчика и целостности сигнальных проводов, когда подозрение падает на плохой контакт с кузовом.

Порядок проверки контакта "массы"

Выполните следующие действия последовательно:

Визуальный осмотр точки крепления: Убедитесь, что место прилегания корпуса датчика к блоку двигателя (или кронштейну) очищено от грязи, масла, следов коррозии или краски. Контактная поверхность должна быть чистой и металлической.
Проверка целостности цепи "датчик-кузов":
- Включите мультиметр в режим измерения сопротивления (Ом).
- Подсоедините один щуп к корпусу датчика давления масла (к чистой металлической части).
- Подсоедините второй щуп к чистой неокрашенной металлической точке кузова автомобиля (например, болту крепления "массы" на кузове) или непосредственно к отрицательной клемме аккумуляторной батареи.
- Сопротивление должно быть близко к 0 Ом. Значение выше 0.5 Ом указывает на плохой контакт.
Проверка цепи "двигатель-кузов":
- Поместите один щуп мультиметра на чистую металлическую часть блока цилиндров двигателя.
- Поместите второй щуп на чистую металлическую точку кузова или на "минус" АКБ.
- Сопротивление также должно стремиться к 0 Ом. Высокое сопротивление свидетельствует о проблеме с основным проводом заземления двигателя.
Проверка под нагрузкой (при необходимости): Если предыдущие проверки не выявили проблем, но подозрения остаются, создайте нагрузку в цепи заземления датчика. Включите зажигание (без запуска двигателя) или фары. Замерьте падение напряжения между корпусом датчика и "минусом" АКБ. Значение выше 0.1-0.2 В указывает на недостаточность контакта.

Важно: Если сопротивление высокое или падение напряжения значительное, зачистите контактные поверхности датчика и блока двигателя до металла, проверьте и затяните крепежный болт датчика. Проверьте состояние и надежность крепления основного провода "массы", соединяющего двигатель с кузовом.

Анализ сопутствующих неисправностей: масляный насос, фильтр

При диагностике проблем с давлением масла, выходящих за рамки неисправности самого датчика, первичное внимание уделяется масляному насосу и фильтру. Насос создает необходимое давление в системе, и его износ (выработка шестерен, увеличение зазоров в парах, ослабление редукционного клапана) напрямую ведет к падению показаний. Фильтр, засоряясь сверх нормы или при неисправности перепускного клапана, также критически влияет на циркуляцию масла.

Характерным признаком проблем с насосом или фильтром является низкое давление на всех режимах работы двигателя, особенно заметное на холостых оборотах, в отличие от точечных неисправностей датчика. Игнорирование этих компонентов при диагностике датчика давления может привести к быстрому выходу из строя вкладышей коленвала, распредвала и другим дорогостоящим повреждениям двигателя из-за масляного голодания.

Ключевые аспекты диагностики насоса и фильтра

Для точного определения причины низкого давления выполняют последовательную проверку:

Визуальный осмотр и замена масляного фильтра:
- Проверка фильтра на механические повреждения корпуса.
- Замена на заведомо исправный оригинальный фильтр (дешевые аналоги часто имеют брак перепускного клапана).
- Контроль давления до и после замены.
Оценка производительности масляного насоса:
- Замер фактического давления манометром вместо датчика.
- Анализ зазоров в насосе после снятия (между шестернями и крышкой, зубьями шестерен).
- Проверка свободного хода и целостности редукционного клапана (заедание, износ пружины).
Проверка качества масла и системы в целом:
- Анализ вязкости масла (несоответствие сезону или разжижение топливом/антифризом).
- Осмотр поддона картера на предмет деформаций, влияющих на забор масла.
- Контроль состояния маслозаборной сетки (загрязнение продуктами износа).

Симптом	Вероятная причина	Метод проверки
Давление отсутствует на холостом ходу, растет с оборотами	Сильный износ насоса, засор фильтра/сетки	Замер манометром, вскрытие поддона
Давление не поднимается выше нормы даже при высоких оборотах	Заклинивание редукционного клапана в открытом состоянии	Разборка и очистка клапана насоса
Резкие скачки давления	Зависание редукционного клапана, воздух в системе (подсос)	Дефектовка насоса, проверка герметичности тракта

Низкое давление масла: разбор не связанных с датчиком причин

Когда контрольная лампа давления масла на ВАЗ-2106 загорается или манометр показывает аномально низкие значения, первым подозревают датчик. Однако проблема часто кроется в других компонентах масляной системы.

Игнорирование этих симптомов может привести к масляному голоданию двигателя, ускоренному износу деталей и капитальному ремонту. Требуется немедленная диагностика.

Низкий уровень масла
Недостаточное количество смазки в поддоне – самая распространённая причина. Проверьте щуп, долейте масло до отметки «MAX». Утечки возможны через сальники, прокладки или трещины поддона.
Несоответствующее масло
Использование жидкости с неправильной вязкостью (например, слишком жидкое 0W-20) или некачественный продукт. Соблюдайте рекомендации производителя (обычно 10W-40, 15W-40).
Забитый масляный фильтр
Перепускной клапан загрязнённого фильтра не срабатывает, ограничивая поток. Замените фильтр вместе с маслом.
Износ масляного насоса
Выработка шестерён или увеличенные зазоры снижают производительность. Требуется замена насоса.
Засорение маслоприёмника
Сетка маслозаборника забивается шламом, стружкой или отложениями. Необходима очистка поддона и приёмника.
Критический износ двигателя
- Коренные/шатунные вкладыши: увеличенные зазоры не удерживают давление.
- Распредвал и постели: чрезмерный износ масляных каналов.
- Поршневые кольца: закоксовывание нарушает отвод тепла.
Неисправность редукционного клапана
Залипание, поломка пружины или загрязнение клапана в насосе. Проверьте и очистите/замените узел.
Разжижение масла
Попадание топлива (из-за неисправной топливной аппаратуры) или антифриза (пробитая прокладка ГБЦ) в картер снижает вязкость.

Для точного определения причины измерьте давление механическим манометром вместо штатного датчика. Если показатели ниже нормы (на прогретом моторе на ХХ – не менее 0.5 кгс/см², на 5000 об/мин – 3.5-4.5 кгс/см²), приступайте к поэтапной проверке системы.

Замена уплотнительной шайбы: выбор материала и размеров

Уплотнительная шайба (прокладка) под датчиком давления масла предотвращает утечку моторного масла в месте его установки в блок цилиндров. Со временем она теряет эластичность, деформируется или разрушается от температурных нагрузок, приводя к появлению течи. Замена шайбы обязательна при каждом демонтаже датчика или обнаружении следов масла под ним.

Качественная герметизация зависит от правильного выбора материала и геометрических параметров новой шайбы. Несоответствие этих характеристик вызовет повторную течь или повреждение резьбового соединения.

Критерии выбора уплотнительной шайбы

Материал:

Медь: Наиболее распространенный и рекомендуемый вариант. Обладает высокой пластичностью, обеспечивает отличную герметизацию при затяжке за счет "примятия" к поверхностям. Устойчива к температуре и моторному маслу.
Алюминий: Применяется реже. Менее пластична, чем медь, требует более точной затяжки во избежание срыва резьбы или недожа. Используется при отсутствии медного аналога.

Размеры (стандартные для ВАЗ-2106):

Наружный диаметр: 12 мм
Внутренний диаметр (отверстие): 8 мм
Толщина: 1.5 мм

Внимание! Убедитесь в точном соответствии размеров перед установкой. Используйте штангенциркуль для проверки параметров старой шайбы или новых из упаковки.

Параметр	Значение
Материал	Медь (предпочтительно), Алюминий
Наружный диаметр	12 мм
Внутренний диаметр	8 мм
Толщина	1.5 мм

Процедура замены:

Очистите посадочное место на блоке цилиндров и резьбу датчика от старой шайбы, грязи и масла.
Установите новую медную шайбу на резьбовую часть датчика.
Вверните датчик с шайбой в блок цилиндров от руки до упора, избегая перекоса.
Затяните датчик ключом на 10-15 Н·м. Избегайте чрезмерных усилий, особенно с алюминиевой шайбой.

После запуска двигателя сразу проверьте место установки датчика на отсутствие течи масла. Появление капель указывает на негерметичность соединения – проверьте правильность установки шайбы и затяжку.

Особенности датчиков с функцией аварийного давления и индикации

На ВАЗ-2106 применяются два типа датчиков давления масла: механический указатель для отображения точного значения на приборной панели и электронный датчик-сигнализатор аварийного давления. Второй тип конструктивно объединяет две функции: контроль критически низкого давления в системе смыканием контактов и визуальную индикацию неисправности через лампу на щитке приборов. Принцип его работы основан на замыкании электрической цепи сигнальной лампы при падении давления ниже 0,4–0,8 кгс/см².

Датчик аварийного давления имеет простую конструкцию: внутри герметичного корпуса размещена мембрана, соединенная с толкателем и подвижным контактом. При нормальном давлении масла мембрана выгибается, размыкая контакты и отключая сигнальную лампу. При недостаточном давлении мембрана возвращается в исходное положение, замыкая контакты и активируя красный индикатор. Важная особенность – постоянное питание (через замок зажигания) и заземление через блок двигателя.

Ключевые отличия и диагностика

Основные характеристики датчика аварийного давления:

Однофункциональность: реагирует только на достижение порогового (низкого) значения давления, без градации показаний.
Нормально замкнутая цепь: лампа горит при неработающем двигателе (контакты замкнуты) и гаснет после запуска при достижении рабочего давления.
Проверка "на месте": при включенном зажигании и заглушенном моторе снятие разъема с датчика должно вызывать гасение лампы, а замыкание его провода на массу – загорание.

Типичные признаки неисправности:

Симптом	Возможная причина
Лампа не горит при включении зажигания	Перегорела лампа, обрыв проводки, окисление контактов
Лампа горит после запуска двигателя	Низкий уровень/давление масла, заклиненный датчик, КЗ на массу
Лампа мигает на холостом ходу	Износ масляного насоса, засорение фильтра, неисправность датчика

Порядок замены датчика аварийного давления:

Снять клемму "-" с АКБ.
Отсоединить электрический разъем от датчика (расположен на блоке цилиндров рядом с масляным фильтром).
Выкрутить датчик ключом на 21 мм, предварительно очистив область от грязи.
Установить новую медную шайбу на резьбу исправного датчика.
Затянуть с усилием 20–25 Н·м, подключить разъем.

Модернизация проводки: установка экранированных проводов

Стандартная проводка датчика давления масла на ВАЗ-2106 подвержена электромагнитным помехам от системы зажигания и генератора, что провоцирует ложные сигналы на панели приборов. Экранированные провода устраняют эту проблему, блокируя наводки и обеспечивая точную передачу данных от датчика к контрольной лампе.

Замена требует медного кабеля в двойной изоляции с металлической оплёткой, термостойкой гофры и обжимных клемм. Дополнительно понадобятся инструменты: кусачки, кримпер, паяльник с оловянным припоем и мультиметр для финальной диагностики цепи.

Пошаговая процедура замены

Последовательность работ:

Отсоедините минусовую клемму АКБ.
Демонтируйте старые провода от датчика (под капотом) до разъёма за приборной панелью.
Подготовьте экранированный кабель:
- Отрежьте отрезок с запасом длины 20%
- Снимите внешнюю изоляцию на концах (5–7 мм)
- Зачистите центральную жилу (3–4 мм)
Наденьте термостойкую гофру на провод, закрепите стяжками вдали от коллектора и трамблёра.
Присоедините экран к массе кузова через клемму возле датчика, пропаяв соединение.
Обожмите контакты разъёмов, подключите цепь к датчику и панели приборов.

Критические нюансы: Экран должен контактировать с массой только в одной точке (предпочтительно у датчика). Изоляция в подкапотном пространстве обязательна – используйте гофру, рассчитанную на +120°C.

Параметр	Стандартный провод	Экранированный провод
Устойчивость к помехам	Низкая	Высокая
Риск ложных срабатываний	Высокий	Минимальный
Срок службы	2–4 года	5+ лет

После монтажа проверьте цепь мультиметром: сопротивление между контактами датчика и лампы должно быть 0–0.5 Ом, утечка на массу – недопустима. Запустите двигатель – лампа должна гаснуть после старта.

Ошибки при механической очистке резьбового соединения

Неправильная очистка резьбы датчика давления масла на ВАЗ-2106 приводит к повреждениям, которые усложняют установку нового компонента и провоцируют утечки масла. Механические методы требуют особой аккуратности из-за хрупкости алюминиевого картера двигателя и тонкой метрической резьбы М10×1.

Распространённая ошибка – применение грубой силы при работе с метчиком или щёткой, что вызывает деформацию витков. Также опасно игнорирование направления вращения инструмента: нарезка против хода существующей резьбы неизбежно разрушает её профиль. Недооценка важности финишной промывки после механической обработки оставляет стружку в масляных каналах.

Критичные нарушения технологии

Использование тупого или некалиброванного метчика – вызывает образование заусенцев и неравномерное снятие материала
Чистка без смазки – увеличивает трение, риск заклинивания инструмента и сколов резьбы
Применение неподходящих приспособлений:
- Стальные ёршики вместо латунных
- Шило вместо профильного резьбоочистителя
- Напильники для удаления герметика

Особо опасной практикой считается одновременная очистка резьбы датчика и посадочного отверстия в картере без предварительного удаления масляного шлама. Абразивные частицы в загрязнениях действуют как притирочная паста, ускоряя износ сопрягаемых поверхностей.

Ошибка	Последствие	Способ устранения
Перекос метчика при запуске	Срезание первых витков, перекос резьбы	Использование направляющей втулки
Глубокий проход метчиком	Увеличение диаметра отверстия	Ограничитель хода на инструменте
Продувка стружёй без промывки	Попадание металлической пыли в масляную систему	Промывка керосином и сжатый воздух

Отказ от прогонки резьбы новым датчиком перед финальной установкой – ещё одна типичная недоработка. Контрольная закрутка выявляет излишнее усилие при затяжке, сигнализируя о необходимости повторной обработки соединения.

Проверка нового датчика давления масла мультиметром

Перед установкой нового датчика давления масла на ВАЗ-2106 обязательна проверка его сопротивления мультиметром. Это исключает риск монтажа изначально неисправной детали и повторной разборки. Убедитесь, что мультиметр переведён в режим измерения сопротивления (Ом) с диапазоном 0-200 Ом.

Снимите защитный колпачок с контактов датчика. Очистите контактные штыри от консервационной смазки или загрязнений. Неправильный контакт щупов мультиметра исказит показания. Используйте режим прозвонки цепи для дополнительной проверки.

Порядок измерений

Выполните два замера сопротивления в разных состояниях датчика:

Без давления: Подключите щупы мультиметра к контакту датчика и его корпусу (массе). Исправный датчик показывает 230-260 Ом (цепь замкнута).
Под давлением: Сымитируйте рабочее состояние, аккуратно нажав тонкой отвёрткой/палочкой на мембрану датчика до упора. Сопротивление должно вырасти до 320-370 Ом (цепь разомкнута).

Состояние датчика	Норма сопротивления	Состояние цепи
Без давления (штифт свободен)	230-260 Ом	Замкнута
Под давлением (штифт утоплен)	320-370 Ом	Разомкнута

Критические отклонения от указанных значений означают неисправность:

0 Ом в обоих случаях – внутреннее короткое замыкание.
Бесконечность (обрыв) – повреждение резистора или контактов.
Отсутствие изменения сопротивления при нажатии – заклинивание мембраны или штифта.

Датчик с несоответствующими параметрами подлежит замене. Повторно проверьте контакт щупов и чистоту штырей перед финальным вердиктом.

Интерпретация данных диагностики манометра для ВАЗ-2106

Показания манометра при замере давления масла на прогретом двигателе – ключевой индикатор состояния системы смазки. Нормативные значения для ВАЗ-2106 составляют 0,35–0,45 МПа (3,5–4,5 кгс/см²) на холостых оборотах и 0,45–0,55 МПа (4,5–5,5 кгс/см²) при 5400 об/мин. Отклонения от этих цифр свидетельствуют о неисправностях.

Стабильно низкое давление на всех режимах требует немедленной диагностики: работа мотора в таких условиях провоцирует ускоренный износ деталей. Кратковременное падение стрелки при резком нажатии на газ допустимо, но восстановление до нормы должно происходить за 2–3 секунды.

Анализ отклонений и их причины

Типичные сценарии по показаниям манометра:

Давление ниже 0,2 МПа на холостом ходу:
- Износ масляного насоса или редукционного клапана
- Загрязнение маслоприемника
- Критический износ вкладышей коленвала/распредвала
Норма на холостом ходу, но падение при нагрузке:
- Разжижение масла (попадание топлива или антифриза)
- Несоответствие вязкости масла сезону (например, летнее масло зимой)
Отсутствие давления на запуске:
- Пустой масляный фильтр (после замены)
- Неисправность датчика или манометра
- Поломка привода маслонасоса

Дополнительные факторы для интерпретации:

Симптом	Проверка	Возможная причина
Скачки стрелки манометра	Контроль уровня масла, визуальный осмотр поддона	Забита сетка маслоприемника, низкий уровень масла
Давление растет при прогреве	Проверка вязкости масла, термостата	Перегрев двигателя, заклинивание редукционного клапана
Нулевое давление при исправном датчике	Замер механическим манометром	Поломка маслонасоса, обрыв привода

После выявления отклонений проверьте уровень и состояние масла (наличие металлической стружки, запаха топлива). Механический замер дублирующим манометром исключает ошибку штатного прибора. Если показания подтвердились, требуется глубокая диагностика двигателя.

Список источников

При подготовке материала о датчике давления масла ВАЗ-2106 использовались специализированные технические документы и практические руководства. Основное внимание уделялось официальным данным и проверенным методам ремонта.

Ниже перечислены ключевые источники, содержащие информацию по диагностике, принципам работы и замене компонента. Все материалы ориентированы на конструктивные особенности модели ВАЗ-2106.

Официальное руководство по ремонту ВАЗ-2101–2107 (издательство "За рулём")
Электрические схемы и спецификации АвтоВАЗа для ВАЗ-2106
Каталог деталей двигателя ВАЗ-2106 (раздел "Система смазки")
Методические рекомендации по диагностике неисправностей двигателя (НАМИ)
Практические пособия по автоэлектрике отечественных автомобилей
Технические бюллетени сервисных центров Lada
Видеоинструкции по замене датчиков давления от сертифицированных механиков
Протоколы проверки сопротивления и давления (станции техобслуживания)
