Катушка зажигания ВАЗ 2109 преобразует низкое напряжение бортовой сети в высоковольтный импульс. Этот импульс необходим для образования искры на свечах.

Исправность катушки критична для запуска и стабильной работы двигателя. Ее отказ приводит к пропускам зажигания, троению мотора или полной остановке.

Проверка элемента выполняется мультиметром за несколько минут. При обнаружении неисправности потребуется замена детали. Далее – ключевые этапы диагностики и алгоритм действий.

Типичные признаки неисправности катушки зажигания

Катушка зажигания преобразует низковольтное напряжение бортовой сети в высоковольтный импульс для образования искры. При ее отказе двигатель теряет стабильность работы или полностью прекращает функционировать.

Характерные симптомы проявляются в зависимости от типа неисправности: при полном выходе из строя цилиндр перестает работать, при межвитковом замыкании или пробое изоляции проблемы носят периодический характер. Важно отличать эти признаки от неполадок свечей или высоковольтных проводов.

Троение двигателя - вибрации на холостом ходу, пропуски зажигания в одном цилиндре
Резкая потеря мощности - автомобиль плохо реагирует на педаль газа, не развивает скорость
Затрудненный запуск - особенно в сырую погоду или при высокой влажности
Хлопки в выхлопной системе - не сгоревшее топливо детонирует в глушителе
Рывки при разгоне - провалы мощности при повышении нагрузки на двигатель
Повышенный расход топлива - до 15-20% из-за неэффективного сгорания смеси
Запах бензина из выхлопной трубы - свидетельство невоспламенившейся топливной смеси
Индикатор Check Engine - ошибки P0300-P0304 (пропуски воспламенения)
Визуальные повреждения - трещины, сколы, следы пробоя на корпусе катушки

Необходимые инструменты для проверки и замены

Подготовка правильного инструментария сокращает время работ и снижает риск повреждений компонентов. Отсутствие ключевых приспособлений может сделать диагностику или замену невозможной без визита в сервис.

Для разных этапов потребуются специфичные инструменты: базовые – универсальны для проверки и демонтажа, но некоторые позиции актуальны только для конкретных операций. Рекомендуется проверить комплектность перед началом работ.

Комплект инструментов

Для диагностики катушки:

Мультиметр с режимом измерения сопротивления (Омы)
Набор отверток (крестовых и плоских)
Плоскогубцы с изолированными ручками
Свечной ключ (16.5 мм)
Запасная исправная свеча зажигания

Для замены катушки:

Торцовый ключ или головка на 10 мм (крепление катушки)
Накидной ключ на 8 мм (отсоединение клемм)
Диэлектрическая смазка (для обработки контактов)
Новая катушка зажигания (B117A или аналог)
Щетка для очистки посадочного места

Техника безопасности при работе с высоким напряжением

Катушка зажигания генерирует импульсы напряжением 15 000–30 000 В, способные вызвать болезненный удар током, потерю сознания или остановку сердца. Несоблюдение мер предосторожности может привести к травмам даже при кратковременном контакте с токоведущими элементами системы зажигания.

Работы выполняются только при заглушенном двигателе и снятой клемме "минус" с аккумулятора. Перед проверкой убедитесь в отсутствии влаги на узлах, используйте диэлектрические перчатки и инструменты с изолированными рукоятками. Исключите присутствие легковоспламеняющихся жидкостей вблизи рабочей зоны.

Ключевые правила безопасности

Отсоединяйте аккумулятор – сначала снимайте "минусовую" клемму
Не касайтесь токоведущих частей при работающем двигателе (проводов, клемм катушки, свечей)
Используйте изолированный инструмент для проверки искры или зазоров
Фиксируйте провода – избегайте контакта высоковольтных кабелей с кузовом

Запрещенные действия

Проверять искру "на массу" голыми руками
Отсоединять ВВ-провода при работающем ДВС
Допускать перекрещивание проводов зажигания
Использовать поврежденные провода или наконечники

Риск	Последствие	Мера профилактики
Электротравма	Ожоги, остановка дыхания	Работа в сухих диэлектрических перчатках
Возгорание	Пожар в подкапотном пространстве	Контроль целостности изоляции, удаление бензина с поверхностей

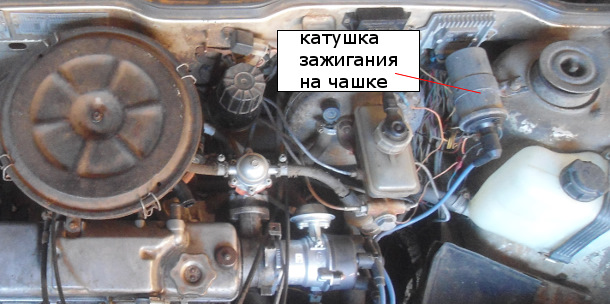

Поиск расположения катушки зажигания в подкапотном пространстве

Катушка зажигания (или модуль зажигания на инжекторных версиях) на ВАЗ 2109 располагается в подкапотном пространстве на левой стороне моторного отсека, если смотреть по ходу движения автомобиля. Ее местоположение привязано к кузову, а не к двигателю, что упрощает поиск.

Она закреплена на специальном металлическом кронштейне, который надежно прикручен к левому брызговику кузова (вертикальной перегородке между моторным отсеком и колесной аркой). Этот кронштейн находится в зоне между аккумуляторной батареей и передней левой стойкой кузова.

Пошаговый алгоритм поиска:

Откройте капот автомобиля и зафиксируйте его упором.
Встаньте лицом к моторному отсеку со стороны переднего бампера.
Сосредоточьте взгляд на левой части подкапотного пространства (сторона водителя).
Найдите аккумуляторную батарею – она является основным ориентиром.
Осмотрите вертикальную металлическую стенку (брызговик), расположенную сразу за аккумулятором ближе к крылу автомобиля.
На этой стенке, обычно на уровне верхней части аккумулятора или чуть выше, вы увидите кронштейн с прикрепленной к нему деталью.

Внешний вид катушки/модуля:

Карбюраторные двигатели: Одна цилиндрическая катушка черного или коричневого цвета с центральным высоковольтным выводом и двумя низковольтными клеммами. От нее идет толстый высоковольтный провод к распределителю зажигания (трамблеру).
Инжекторные двигатели: Прямоугольный или квадратный модуль зажигания (часто черный пластиковый корпус) с одним электрическим разъемом и четырьмя высоковольтными выводами. К этим выводам подключены провода, идущие непосредственно на свечи цилиндров.

Важно: Если возникают трудности с идентификацией, проследите путь высоковольтных проводов от свечей зажигания первого и четвертого цилиндров (на инжекторе) или от трамблера (на карбюраторе) – они приведут вас непосредственно к катушке/модулю.

Предварительная очистка корпуса катушки от загрязнений

Перед диагностикой или демонтажем катушки зажигания ВАЗ 2109 тщательно очистите её корпус от грязи, масла и пыли. Загрязнения на поверхности могут вызвать утечку тока, перегрев и помехи при проверке сопротивления мультиметром.

Используйте сухую щётку с мягким ворсом (подойдёт малярная или зубная) для удаления крупных частиц пыли и песка. Особое внимание уделите контактам высоковольтных проводов и разъёма питания – в этих зонах часто скапливается окисленная грязь.

Порядок безопасной очистки

Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания.
Обработайте корпус специализированным очистителем электрооборудования (типа ABRO, Liqui Moly). Распыляйте с расстояния 15-20 см.
Удалите стойкие загрязнения ветошью, смоченной в изопропиловом спирте (не используйте бензин или ацетон!).
Просушите катушку сжатым воздухом или естественным путём 10-15 минут.

Важно: Не допускайте попадания влаги в разъёмы! При наличии масляных потёков проверьте герметичность клапанной крышки – течь сальников распредвала приводит к повторному загрязнению.

Визуальный осмотр на трещины и следы пробоя

Тщательно очистите корпус катушки от грязи и масла ветошью, чтобы исключить ложные признаки пробоя и обеспечить точную диагностику. Осмотрите поверхность при ярком освещении, используя при необходимости лупу для выявления микротрещин.

Особое внимание уделите участкам вокруг высоковольтных выводов и центрального разъема – здесь чаще всего проявляются угольные дорожки от пробоя. Проверьте места крепления катушки к кузову: трещины могут скрываться под кронштейнами.

Ключевые признаки неисправности

Белые зигзагообразные дорожки (нагар) на поверхности пластика
Темные пятна с исходящими радиальными линиями возле контактов
Глубокие царапины с оплавленными краями
Масляные подтеки из-под крышки (указывают на разгерметизацию)

Обнаружив дефекты, протрите подозрительные участки спиртом. Если следы не удаляются – это пробой изоляции. Даже мелкие трещины требуют замены катушки: они прогрессируют под нагрузкой.

Проверка целостности высоковольтных проводов

Визуально осмотрите провода при выключенном зажигании, обращая внимание на трещины, потертости, следы пробоя или оплавления изоляции. Особенно тщательно проверьте участки возле наконечников и в местах соприкосновения с металлическими элементами двигателя.

Извлеките провода из катушки зажигания и свечных колодцев, очистите контакты от грязи и окислов. Проверьте плотность посадки резиновых уплотнителей в гнездах и отсутствие люфта наконечников – это предотвращает утечку тока.

Методы диагностики мультиметром

Переключите мультиметр в режим измерения сопротивления (Ω, диапазон до 20 кОм). Подключите щупы к металлическим контактам противоположных концов провода. Исправные провода ВАЗ 2109 должны показывать сопротивление:

Центральный провод (катушка → трамблер): 3.5–10 кОм
Провода свечей: 4–10 кОм

Сравните показания всех проводов – значения не должны отличаться более чем на 2–3 кОм. Бесконечное сопротивление указывает на обрыв, а близкое к нулю – на короткое замыкание.

Действия при неисправности

Обнаруженные поврежденные провода подлежат замене только комплектом. Установите новые провода, соблюдая маркировку по длине и номеру цилиндра. Проверьте:

Правильность подключения к катушке и свечам (1-3-4-2 для ВАЗ 2109).
Отсутствие перегибов и касания к горячим или острым деталям.
Надежность фиксации в катушке и свечных колодцах.

После замены запустите двигатель – устойчивые холостые обороты и отсутствие "троения" подтвердят устранение неполадки.

Контроль подачи питания на клеммы катушки

Проверьте наличие постоянного напряжения +12В на клемме "Б" (B+) катушки зажигания при включенном зажигании. Для этого включите мультиметр в режим измерения постоянного напряжения (20V), подключите красный щуп к клемме "Б", а черный – к "массе" двигателя (болт на кузове или минус АКБ).

Если напряжение отсутствует, проблема в цепи питания. Отсоедините разъем с проводами от катушки и проверьте питающий провод (обычно коричневый или коричнево-белый) тестером в режиме прозвонки: один щуп – на контакт разъема, соответствующий клемме "Б", второй – на плюсовую клемму АКБ. Отсутствие звукового сигнала укажет на обрыв или коррозию в проводе, неисправность реле зажигания, монтажного блока или замка.

Диагностика управляющего сигнала

Проверьте импульсное напряжение на клемме "К" катушки при вращении стартером:

Переключите мультиметр в режим измерения постоянного напряжения (2V).
Подключите красный щуп к клемме "К" катушки, черный – к "массе".
Попросите помощника прокрутить двигатель стартером 5-7 секунд.

Исправная система даст колебания показаний в диапазоне 0.1–0.5V. Отсутствие изменений свидетельствует о неисправностях:

Обрыв в проводе от коммутатора к клемме "К"
Выход из строя датчика Холла в трамблере
Нерабочий коммутатор
Пробой высоковольтных проводов

Важно: При наличии осциллографа подключите его к клемме "К" – исправная цепь покажет прямоугольные импульсы амплитудой ~12V.

Клемма катушки	Нормальное напряжение	Отсутствие напряжения
"Б" (B+)	~12V (при включенном зажигании)	Обрыв цепи питания, неисправность реле/замка
"К"	Импульсы 0.1–0.5V (при прокрутке стартером)	Неисправность коммутатора, датчика Холла, обрыв провода

Проведение замеров сопротивления первичной обмотки

Для замера сопротивления первичной обмотки потребуется мультиметр, переключенный в режим омметра. Предварительно отсоедините высоковольтный провод и разъем питания от катушки зажигания для исключения сторонних цепей и обеспечения безопасности.

Очистите контакты первичной обмотки (клеммы "Б+" и "К") от загрязнений и окисления для надежного контакта щупов прибора. Визуально проверьте целостность корпуса катушки, изоляции проводов и отсутствие следов перегрева или пробоя.

Процесс измерения

Порядок действий:

Установите мультиметр в режим измерения сопротивления (Ω), выбрав предел 200 Ом или ближайший к нему.
Плотно прижмите щупы прибора к контактам первичной обмотки: красный – к клемме "Б+" (центральный контакт разъема), черный – к клемме "К" (крайний контакт разъема).
Зафиксируйте показания мультиметра. Сравните полученное значение с нормой для исправной катушки ВАЗ 2109.

Анализ результатов:

Показание прибора	Состояние катушки
0.4–0.5 Ом	Норма (обмотка цела)
0 Ом (короткое замыкание)	Неисправна – межвитковое замыкание
∞ (обрыв)	Неисправна – обрыв цепи
Значительно выше нормы	Неисправна – деградация обмотки, нарушение контактов

Важно: Нестабильные показания или "прыгающие" значения указывают на плохой контакт щупов или внутренние дефекты обмотки. Повторите замер, плотнее прижимая щупы. Если результат не соответствует норме, катушка подлежит замене.

Измерение сопротивления вторичной обмотки

Подключите мультиметр в режиме омметра к высоковольтным выводам катушки: один щуп к центральному контакту (место подключения высоковольтного провода от катушки к распределителю), другой – к любому из контактов проводов, идущих к свечам зажигания. Убедитесь, что измерение проводится при полностью отключенном зажигании и снятых проводах.

Зафиксируйте показания прибора и сравните с эталонными значениями для исправной катушки ВАЗ 2109. Норма сопротивления вторичной обмотки составляет 4.5–9.5 кОм при температуре +25°C. Учитывайте погрешность мультиметра и возможные отклонения из-за нагрева элемента.

Интерпретация результатов

Норма (4.5–9.5 кОм): обмотка не имеет обрывов или короткого замыкания.
Бесконечность (OL): обрыв цепи, требуется замена катушки.
Значение ниже 4.5 кОм: межвитковое замыкание, неисправность.
Значение выше 9.5 кОм: деградация обмотки или плохой контакт.

Состояние	Показания мультиметра	Рекомендуемое действие
Исправна	4.5–9.5 кОм	Эксплуатация разрешена
Обрыв	OL / ∞	Немедленная замена
Короткое замыкание	< 4.5 кОм	Замена, риск повреждения ЭБУ
Высокое сопротивление	> 9.5 кОм	Диагностика контактов, замена при подтверждении

Важно: При отклонениях от нормы катушка подлежит замене, так как восстановлению не подлежит. Повторная проверка через 5 минут нагрева корпуса пальцами помогает выявить неустойчивые дефекты – изменение показаний при нагреве свидетельствует о неисправности.

Проверка сопротивления между выводами и корпусом

Данная проверка направлена на выявление пробоя изоляции обмоток катушки зажигания на ее металлический корпус. Такой пробой является серьезной неисправностью, приводящей к утечке высокого напряжения.

Для измерения вам потребуется мультиметр (тестер), переключенный в режим измерения сопротивления (омметр) на самый высокий предел, обычно 200 кОм или 2 МОм.

Порядок измерения

Отсоедините провода: Снимите все провода с клемм катушки зажигания.
Подготовьте мультиметр: Установите черный щуп мультиметра на металлический корпус катушки. Убедитесь в хорошем контакте (можно зачистить точку контакта).
Проверка первичной обмотки: Поочередно прикоснитесь красным щупом мультиметра к каждой из клемм низкого напряжения на катушке (обычно это клеммы "Б" (+), "К" (-)).
Проверка вторичной обмотки: Прикоснитесь красным щупом мультиметра к центральному высоковольтному выводу катушки (куда вставляется провод, идущий к распределителю зажигания).

Точка измерения (Красный щуп)	Исправная катушка (Ожидаемое значение)	Неисправность (Признак)
Любая клемма низкого напряжения ("Б", "К")	Сопротивление стремится к бесконечности (∞) или очень высокое (> 50 МОм)	Конечное, низкое сопротивление или "0"
Центральный высоковольтный вывод	Сопротивление стремится к бесконечности (∞) или очень высокое (> 50 МОм)	Конечное, низкое сопротивление или "0"

Интерпретация результатов:

Исправная катушка: При измерении между любым выводом (низковольтным или высоковольтным) и корпусом мультиметр должен показывать очень высокое сопротивление, практически "бесконечность" (∞). Это означает, что изоляция обмоток цела и пробоя на корпус нет.
Неисправная катушка: Если мультиметр показывает какое-либо конечное, особенно низкое сопротивление (например, несколько килоом, сотни ом или "0") между любым из выводов и корпусом – это однозначный признак пробоя изоляции. Катушка зажигания неисправна и подлежит замене.

Обнаружение пробоя на корпус является абсолютным показанием к замене катушки зажигания. Эксплуатация двигателя с такой неисправностью невозможна или крайне нежелательна, так как приводит к пропускам зажигания, троению, невозможности запуска и потенциальному повреждению других элементов системы зажигания.

Сравнение показателей с эталонными значениями

После замера сопротивления первичной и вторичной обмоток мультиметром сравните полученные цифры с нормативами для катушек ВАЗ 2109. Типовые эталонные значения сопротивлений для исправной детали составляют:

Первичная обмотка: 0.4–0.5 Ом (±10%), вторичная обмотка: 4.5–5.5 кОм (±15%). Указанные диапазоны могут незначительно варьироваться в зависимости от производителя катушки, поэтому сверяйтесь с документацией к конкретной модели.

Анализ результатов

Заниженные показатели (близко к 0 Ом): Межвитковое замыкание обмотки, требующее замены узла.
Завышенные показатели (бесконечность): Обрыв цепи внутри катушки. Деталь непригодна к эксплуатации.
Попадание в допустимый диапазон: Катушка исправна, причины неисправности следует искать в других элементах системы зажигания.

Параметр	Эталонное значение	Признак неисправности
Первичная обмотка	0.4–0.5 Ом	Отклонение >10% от нормы
Вторичная обмотка	4.5–5.5 кОм	Отклонение >15% от нормы

Важно: При несоответствии параметров хотя бы одной обмотки катушка подлежит замене. Эксплуатация с отклонениями вызывает перебои зажигания, повышенную нагрузку на трамблер и разрушение изоляции.

Если замеры соответствуют нормативам, но проблемы сохраняются, проверьте контакты колодки проводов на окисление, целостность высоковольтных проводов и состояние центрального уголька в крышке трамблера.

Тестирование искрообразования при вращении стартером

Снимите высоковольтный провод со свечи первого цилиндра и аккуратно отсоедините саму свечу, используя свечной ключ. Надежно подсоедините проверяемую свечу обратно к своему высоковольтному проводу.

Надежно прижмите металлический корпус (резьбовую часть) снятой свечи к "массе" двигателя. Убедитесь в хорошем контакте с неокрашенной металлической поверхностью (например, головка блока, клапанная крышка). Попросите помощника включить зажигание и кратковременно прокрутить двигатель стартером.

Оценка результатов

Исправная система: Между электродами свечи должна появляться яркая, четко видимая искра бело-голубого цвета с характерным резким треском. Она должна проскакивать регулярно при каждом обороте коленвала.

Неисправная система: Отсутствие искры, очень слабая (тусклая, красноватая) искра, пропуски искрообразования или искра, проскакивающая не между электродами, а по изолятору свечи, указывают на проблему.

Критические моменты при проверке:

Безопасность: Не держитесь за провод или свечу голыми руками во время прокрутки! Используйте диэлектрические перчатки или сухую чистую ветошь.
Надежный контакт "массы": Плохой контакт корпуса свечи с двигателем даст ложный результат об отсутствии искры.
Исключение топлива: Отсоедините разъем форсунок или топливный насос (если возможно), чтобы предотвратить попадание бензина в цилиндр во время теста.
Диагностика по цилиндрам: Повторите процедуру для свечей других цилиндров, если искра есть только на одном.

Диагностика с помощью осциллографа: ключевые параметры

Осциллограф позволяет визуализировать процессы в первичной и вторичной цепях катушки зажигания ВАЗ 2109 в реальном времени. Анализ формы сигнала (осциллограммы) дает точную информацию о состоянии компонентов, недоступную при проверке мультиметром.

Для диагностики подключите один канал осциллографа к первичной обмотке (клемма "Б" катушки), а второй – ко вторичной (через высоковольтный провод или емкостной датчик на свечном проводе). Установите синхронизацию по цилиндру и снимите параметры на разных режимах работы двигателя (ХХ, повышенные обороты).

Анализируемые характеристики осциллограммы

Ключевые участки кривой и их нормальные значения:

Линия накопления энергии (A-B): Пологий подъем напряжения в первичной цепи при открытом транзисторе коммутатора. Резкий спад или отсутствие наклона указывает на проблемы в первичной обмотке или цепи управления.
Импульс самоиндукции (B-C): Резкий скачок напряжения (250-350 В) в момент разрыва первичной цепи. Снижение амплитуды свидетельствует о межвитковом замыкании, отсутствие пика – об обрыве.
Пик высокого напряжения (D): Амплитуда во вторичной цепи должна быть 15-25 кВ. Значения ниже 10 кВ или выше 30 кВ указывают на пробой изоляции, неисправность ВВ проводов или свечей.
Платформа горения искры (E-F): Длительность 1.2-2.0 мс при ХХ. Укорочение платформы (<0.8 мс) – признак утечки тока (трещины в изоляторе катушки, влага в трамблере).
Колебания затухания (F-G): 3-5 равномерных затухающих импульсов после искры. Асимметрия или менее 2 колебаний – симптом межвиткового замыкания во вторичной обмотке.

Параметр	Норма для ВАЗ 2109	Отклонение	Возможная неисправность
Амплитуда вторичного напряжения	15-25 кВ	<10 кВ	Пробой изоляции, замыкание на массу
Длительность платформы искры	1.2-2.0 мс	<0.8 мс	Утечка в ВВ проводах, нагар свечи
Колебания затухания	3-5 импульсов	1-2 импульса	Межвитковое замыкание катушки
Фронт импульса самоиндукции	Резкий, 45-85°	Пологий, <30°	Износ коммутатора, коррозия контактов

Важно: Сравнивайте осциллограммы всех цилиндров. Разница в амплитуде вторичного напряжения >4 кВ между цилиндрами указывает на неисправность ВВ провода или свечи конкретного цилиндра. Отсутствие сигнала на одном канале при корректном другом подтверждает внутренний обрыв катушки.

Анализ ошибок ЭБУ двигателя, указывающих на катушку

Электронный блок управления двигателем фиксирует неполадки в системе зажигания, включая проблемы с катушкой, и сохраняет соответствующие коды ошибок. Эти ошибки считываются через диагностический разъем OBD-II с помощью сканера или адаптера ELM327 с ПО типа OpenDiag, Torque.

При расшифровке кодов обращайте внимание на ошибки, связанные с цепями управления зажиганием и пропусками воспламенения. Они косвенно или прямо указывают на неисправность катушки, модуля зажигания или их проводки.

Ключевые коды ошибок и их интерпретация

Основные диагностические коды для ВАЗ 2109, релевантные катушке зажигания:

Код ошибки	Описание	Связь с катушкой
P0350	Неисправность цепи катушки зажигания	Прямое указание на обрыв/КЗ в цепи питания или управления катушки/модуля
P0300	Обнаружены случайные пропуски воспламенения	Слабая/нестабильная искра из-за дефекта катушки
P0301-P0304	Пропуски воспламенения в конкретном цилиндре	Возникают при пробое высоковольтных проводов или неисправности модуля зажигания

Дополнительные индикаторы:

Отсутствие ошибок P0350 при наличии P0300-P0304: требует проверки высоковольтных проводов, свечей, ДПКВ.
Ошибки P1320, P1322 (для некоторых прошивок ЭБУ): указывают на сбой в цепи датчика детонации, который косвенно связан с работой зажигания.

Порядок действий при обнаружении ошибок:

Очистите память ЭБУ от ошибок через сканер и запустите двигатель повторно. Если ошибка возвращается – переходите к диагностике.
Проверьте разъем катушки/модуля: окисление, повреждение контактов, люфт проводов.
Измерьте сопротивление первичной (0.4–0.8 Ом) и вторичной (4.5–5.5 кОм) обмоток мультиметром.
Осмотрите корпус катушки: трещины, следы пробоя (характерные точки или дорожки).
Протестируйте систему под нагрузкой: в темноте запустите двигатель – голубые искры на корпусе подтверждают пробой.

Важно: При замене катушки/модуля используйте оригинальные запчасти или проверенные аналоги (например, SOATE или JSC «СтартВОЛЬТ»). После установки очистите ошибки и выполните пробную поездку для проверки работы системы.

Покупка новой катушки: OEM или аналоги, как выбрать

При выборе новой катушки зажигания для ВАЗ 2109 ключевой вопрос – покупать оригинальную деталь (OEM) или аналог. Оригинал гарантирует полное соответствие заводским параметрам и стабильную работу, но стоит дороже. Аналоги предлагают ценовую привлекательность, однако их качество варьируется от достойного до откровенно низкого.

Обращайте внимание на производителя: проверенные бренды типа Bosch, Beru или ERA обычно обеспечивают надежность. Избегайте безымянных вариантов без маркировки – их ресурс и совместимость непредсказуемы. Обязательно сверяйте каталожный номер старой катушки или параметры двигателя при заказе.

Критерии выбора

Совместимость: Убедитесь, что модель подходит для карбюраторного/инжекторного двигателя вашей "девятки".
Репутация бренда: Изучите отзывы о конкретном производителе катушек.
Гарантия: Предпочтительны изделия с официальной гарантией от 6 месяцев.

Тип	Плюсы	Минусы
OEM (ВАЗ/АвтоВАЗ)	Идеальная совместимость, предсказуемое качество	Высокая цена, риск подделки
Премиум-аналоги (Bosch, Beru)	Повышенная надежность, улучшенные характеристики	Стоимость близка к оригиналу
Бюджетные аналоги (СтартВОЛЬТ, Fenox)	Низкая цена, доступность	Риск раннего выхода из строя

Перед установкой проверьте целостность изоляции и контактов новой катушки. После замены проведите тест-драйв: резкие ускорения должны происходить без провалов. Помните: экономия на критичных узлах зажигания часто приводит к повторному ремонту.

Демонтаж крепления катушки к кузову автомобиля

После отсоединения проводов переходите к снятию крепежного элемента. Катушка зажигания ВАЗ 2109 фиксируется к кузову через кронштейн одним вертикальным болтом. Расположен он в центральной части металлической пластины катушки, обычно доступ к нему свободен.

Для работы потребуется ключ на 13 мм (рожковый или торцевой). Перед откручиванием очистите зону вокруг болта щеткой – это предотвратит попадание грязи в резьбовое отверстие кузова при повторной сборке.

Последовательность демонтажа

Подготовьте инструмент: Возьмите ключ на 13 мм, убедитесь в его надежной фиксации на гранях болта.
Открутите болт: Поворачивайте против часовой стрелки до полного выкручивания. При закисании резьбы используйте WD-40.
Извлеките крепеж: Аккуратно снимите болт и шайбу (если присутствует), положите в подготовленную емкость.
Снимите кронштейн: Отведите катушку в сторону, чтобы освободить ее монтажное ухо из зоны крепления.

После извлечения болта катушка удерживается только рукой. Проверьте состояние резьбы в кузовном отверстии и самого крепежа – коррозия или повреждения потребуют замены болта/гайки. При сильном загрязнении резьбу очистите метчиком.

Теперь катушку можно снять для диагностики или замены. Для установки новой используйте обратный порядок действий, затягивая болт умеренным усилием (примерно 15-20 Н·м), чтобы не сорвать резьбу в кузове.

Отсоединение электрических разъемов и высоковольтных проводов

Перед демонтажем катушки зажигания ВАЗ 2109 необходимо обесточить систему. Начните с отсоединения минусовой клеммы аккумулятора для предотвращения короткого замыкания и случайной подачи напряжения. Убедитесь, что ключ зажигания находится в положении "OFF".

Локализуйте катушку зажигания в подкапотном пространстве – она установлена на кронштейне рядом с блоком предохранителей. На корпусе катушки закреплены центральный высоковольтный провод, идущий к трамблеру, и три провода к свечам зажигания (1-3-4 цилиндры), а также низковольтный разъем управления.

Порядок отключения проводов

Низковольтный разъем: Нажмите на фиксатор пластикового колодка и плавно потяните его вдоль оси штекеров. Не дергайте за провода!
Высоковольтные провода: Возьмитесь за резиновый колпачок провода (не за сам провод) и проверните его на 30-45 градусов для разрушения окисленного контакта. Потяните колпачок строго вдоль оси наконечника.
Центральный провод трамблера: Снимите аналогично свечным проводам, запомнив его положение на крышке распределителя зажигания.

Тип соединения	Опасность	Метод безопасного снятия
Низковольтный разъем	Поломка фиксатора	Отжим защелки + прямое вытягивание
Высоковольтные колпачки	Обрыв токоведущей жилы	Проворот + вытягивание за колпачок

Важно: При снятии проводов маркируйте их расположение изолентой или фотофиксацией, особенно свечные провода (номера цилиндров нанесены на изоляторе). При обратной установке недопустима перестановка проводов между цилиндрами!

После отсоединения всех проводов осмотрите колодки и наконечники на предмет трещин, окисления или оплавления контактов. Зачистите окисленные клеммы мелкой наждачной бумагой перед диагностикой катушки.

Порядок снятия неисправной катушки зажигания

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Подготовьте необходимые инструменты: торцовый ключ на 10 мм, отвертку с крестовым жалом и ветошь для очистки посадочного места.

Откройте капот и визуально определите расположение катушки зажигания в подкапотном пространстве. Убедитесь в отсутствии влаги и загрязнений на высоковольтных проводах – при необходимости протрите их сухой тряпкой.

Отсоедините минусовую клемму аккумулятора, используя ключ на 10 мм. Это исключит риск короткого замыкания и повреждения электроники.
Снимите пластиковый защитный кожух с катушки, открутив крестовой отверткой два самореза по бокам корпуса.
Отсоедините высоковольтные провода от выводов катушки. Запомните порядок подключения (обычно промаркирован цифрами 1-3-4-2) или сфотографируйте схему.
Отожмите фиксатор колодки с проводами низкого напряжения (тонкие провода), затем аккуратно отсоедините разъем от катушки.
Выкрутите две гайки крепления катушки к кронштейну двигателя, используя торцовый ключ на 10 мм. Сохраните шайбы и резиновые демпферы.
Извлеките катушку из посадочного места, осторожно раскачивая ее из стороны в сторону. Проверьте состояние резинового уплотнителя на корпусе.

Очистите контакты разъема низкого напряжения и клеммы высоковольтных проводов мелкой наждачной бумагой. Тщательно протрите посадочную площадку на двигателе – наличие масла или грязи может вызвать пробой новой катушки.

Очистка посадочного места перед установкой новой детали

Перед монтажом новой катушки зажигания критически важно тщательно очистить посадочную поверхность на двигателе. Остатки старой грязи, масла или окислов создадут термический барьер, ухудшая теплоотвод от новой детали.

Используйте щетку с жесткой синтетической щетиной или пластиковый скребок для удаления крупных загрязнений. Обезжирьте металл специальным очистителем (например, бензином «Калоша», уайт-спиритом или аэрозольным очистителем карбюратора), нанося его на ветошь, а не напрямую на двигатель во избежание попадания жидкости в технологические отверстия.

Порядок действий

Обработать поверхность очистителем, дождаться испарения состава.
Протереть зону установки сухой чистой ветошью без ворса.
Осмотреть место на отсутствие:
- Остатков старой прокладки или герметика
- Коррозионных пятен (при наличии – зачистить мелкой наждачной бумагой)
- Задиров или неровностей
Проверить целостность и чистоту контактов разъема проводки.

Важно: Не применяйте абразивы на основе металла – стальная стружка или частицы могут вызвать короткое замыкание. Убедитесь, что очиститель полностью испарился до установки катушки – пары горючих веществ способны воспламениться от искры.

Пренебрежение очисткой сократит срок службы новой катушки из-за перегрева и ухудшения контакта с массой кузова.

Установка новой катушки и подключение контактов

Перед монтажом убедитесь в совместимости новой катушки с моделью ВАЗ 2109. Очистите посадочное место от грязи и окислов металлической щёткой, обеспечив плотный контакт корпуса с массой кузова.

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте старую катушку, запомнив расположение проводов или сделав фото схемы подключения.

Порядок монтажа и соединения проводов

Фиксация катушки: Установите новую катушку на штатное место, совместив крепёжные отверстия. Затяните гайки ключом на 10 Нм без перекоса корпуса.
Подключение низковольтных проводов:
- Клемму «Б» (Бортсеть) соедините с проводом от замка зажигания (коричневый с красной полосой)
- Клемму «К» (Коммутатор) подключите к чёрному проводу от блока управления
Высоковольтное соединение: Наденьте центральный провод трамблёра на вывод катушки до характерного щелчка, проверив плотность посадки.

Контрольная проверка: После подключения аккумулятора запустите двигатель. При отсутствии искры или перебоях заглушите мотор и перепроверьте:

Корректность соединения клемм «Б» и «К»
Отсутствие заломов и повреждений изоляции проводов
Надёжность крепления корпуса к кузову

Надежная фиксация катушки штатными крепежами

Правильное крепление катушки зажигания исключает вибрации и перегрев, которые часто приводят к повреждению корпуса или внутренних обмоток. Штатные крепежные элементы (болты, скобы, резиновые прокладки) обеспечивают плотный контакт с кузовом, необходимый для эффективного отвода тепла и предотвращения искрения.

Ослабление креплений вызывает нестабильную работу двигателя: пропуски зажигания, троение на холостых оборотах или рывки при разгоне. Регулярная проверка фиксации обязательна при диагностике электрооборудования, особенно после замены компонентов или длительной эксплуатации автомобиля.

Порядок контроля и восстановления крепления

Выполните следующие действия для проверки и надежной фиксации катушки:

Визуальный осмотр: Убедитесь в отсутствии трещин на крепежной скобе и корпусе катушки. Проверьте целостность резиновых демпферов под монтажными ушами.
Затяжка болтов: Ключом на 13 мм подтяните крепежные болты (обычно 2 шт.) с моментом 10–15 Н∙м. Перетяжка может сорвать резьбу или деформировать корпус.
Проверка контакта с кузовом: Убедитесь, что металлическая часть катушки плотно прилегает к точке крепления без зазоров. При коррозии площадки зачистите ее до металла.

Важно! Если крепежные уши катушки сломаны, болты не держат резьбу или резиновые втулки разрушены – деталь подлежит замене. Установка поврежденной катушки с нештатными хомутами или проволокой недопустима: это нарушает теплоотвод и усиливает вибрации.

Признак слабой фиксации	Последствие
Вибрация катушки при работе двигателя	Обрыв высоковольтных выводов, трещины корпуса
Зазор между катушкой и кузовом	Перегрев, межвитковое замыкание
Коррозия крепежной площадки	Ухудшение массы, снижение искрообразования

После затяжки запустите двигатель и проверьте отсутствие дребезжания катушки на всех режимах работы. Для долговечности соединения обработайте болты и монтажную площадку медной смазкой – это защитит резьбу от коррозии.

Проверка работоспособности после замены катушки зажигания

После установки новой катушки зажигания на ВАЗ 2109 выполните следующие действия для проверки её работоспособности. Убедитесь, что все провода подключены правильно согласно схеме (центральный высоковольтный провод к крышке трамблёра, а контакты низкого напряжения – к клеммам «Б» и «К» катушки).

Заведите двигатель и оцените его поведение на разных режимах работы. Обратите внимание на стабильность холостого хода, реакцию на резкое нажатие педали газа, а также отсутствие провалов при плавном разгоне.

Признаки корректной работы

Ровный звук работы двигателя без вибраций
Мгновенная реакция на нажатие акселератора
Отсутствие запаха бензина из выхлопной трубы
Стабильные показания тахометра на холостом ходу (800-900 об/мин)

Действия при обнаружении неисправности

Проверьте соединения: Снимите и заново зафиксируйте клеммы низкого напряжения, убедитесь в отсутствии окислов.
Контроль искрообразования:
- Выкрутите свечу из 1-го цилиндра
- Присоедините к свече высоковольтный провод
- Прижмите резьбовую часть свечи к массе двигателя
- Прокрутите стартером – между электродами должна быть яркая сине-фиолетовая искра
Диагностика цепи питания: Проверьте мультиметром напряжение на клемме «Б» катушки при включенном зажигании (норма: 12±0.5V).

Проблема	Возможная причина	Решение
Искра отсутствует	Обрыв в цепи низкого напряжения, неисправность коммутатора	Прозвонить провода от катушки к коммутатору
Прерывистая искра	Плохой контакт, повреждение высоковольтного провода	Проверить целостность ВВ-проводов
Слабая искра (красная)	Низкое напряжение АКБ, брак катушки	Зарядить аккумулятор, проверить новую катушку

Если после всех проверок проблемы сохраняются – протестируйте сопротивление первичной (0.45±0.05 Ом) и вторичной (5±0.5 кОм) обмоток мультиметром. При отклонениях от нормы замените катушку по гарантии. Важно: отказ системы зажигания может быть вызван неисправностью датчика Холла или коммутатора – для их проверки потребуется диагностика.

Моменты затяжки крепежных элементов

При установке или замене катушки зажигания на ВАЗ 2109 критически важно соблюдать регламентированные моменты затяжки крепежных элементов. Неправильное усилие (как недостаточное, так и избыточное) может привести к повреждению корпуса катушки, нарушению электрического контакта, вибрациям и последующим сбоям в работе системы зажигания.

Используйте динамометрический ключ для точного контроля усилия. Перед затяжкой убедитесь, что резьбовые соединения и посадочные поверхности чистые, без следов коррозии или грязи. Катушка должна плотно прилегать к кронштейну кузова без перекосов.

Обработка контактов токопроводящей смазкой

Нанесение токопроводящей смазки на контакты разъёма катушки зажигания ВАЗ 2109 критически важно для стабильной работы системы. Такая обработка предотвращает окисление металлических поверхностей под воздействием влаги, температурных перепадов и дорожных реагентов, снижая переходное сопротивление в цепи. Это минимизирует потери напряжения и исключает локальный перегрев соединений.

Используйте специализированные составы типа Kontaktol, Liqui Moly Electronic-Spray или аналогов. Перед нанесением тщательно очистите штекерные клеммы и гнёзда катушки от грязи и окисной плёнки с помощью щётки и очистителя контактов. Наносите смазку тонким слоем исключительно на металлические части разъёма, избегая попадания на пластиковые элементы и корпус катушки.

Порядок обработки:

Снимите разъём с катушки зажигания
Обработайте контакты аэрозольным очистителем
Просушите соединения сжатым воздухом
Нанесите токопроводящий состав кисточкой или через носик тюбика
Соберите соединение, проверьте плотность посадки разъёма

Предупреждение: Запрещено использовать обычные смазки (типа Литол-24) или графитовые составы – они изолируют контакты! Повторяйте обработку каждые 30 000 км пробега или при появлении признаков нестабильной работы двигателя.

Периодическое обслуживание катушки для продления срока службы

Регулярная проверка состояния контактов предотвращает потерю напряжения и перегрев. Очищайте клеммы катушки от окислов и следов коррозии металлической щёткой или наждачной бумагой (мелкозернистой), затем обрабатывайте токопроводящей смазкой. Убедитесь в надёжной фиксации высоковольтных проводов в гнёздах – люфт вызывает искрение и пробой изолятора.

Контролируйте герметичность корпуса: трещины или масляные потёки сигнализируют о необходимости замены. Раз в 30 000 км протирайте поверхность катушки ветошью, смоченной в бензине или спирте, для удаления грязи и масляной плёнки – загрязнения провоцируют поверхностные разряды. Избегайте мойки двигателя под высоким давлением – влага проникает в микротрещины.

Ключевые процедуры обслуживания

Визуальный осмотр: ежемесячно проверяйте на отсутствие:
- Сколов, трещин или вздутий на корпусе
- Потемнений или оплавления вокруг выводов
- Следов электролита (высолы) на поверхности
Проверка крепления: каждые 10 000 км подтягивайте гайку крепления к кузову – вибрации разрушают обмотки.
Диагностика сопротивления: раз в 2 года или при симптомах неисправности замеряйте мультиметром:

Первичная обмотка 0.45–0.50 Ом

Вторичная обмотка 4.5–5.5 кОм

Отсоедините минусовую клемму АКБ перед любыми работами.
Защищайте катушку от перегрева: не устанавливайте рядом с выпускным коллектором дополнительные экраны при тюнинге.
Используйте только оригинальные или рекомендованные производителем аналоги – несоответствие параметров ускоряет износ.

Основные причины преждевременного выхода из строя катушки

Преждевременный отказ катушки зажигания на ВАЗ 2109 часто вызван не единичной причиной, а комплексом факторов, связанных с условиями эксплуатации, состоянием смежных систем и качеством самой детали. Понимание этих причин помогает не только в диагностике, но и в предотвращении повторных поломок.

Основные негативные факторы, сокращающие срок службы катушки, можно разделить на несколько ключевых групп, связанных с перегревом, электрическими перегрузками, воздействием среды и механическими повреждениями. Регулярная проверка и устранение этих факторов критически важны для надежной работы системы зажигания.

Факторы, приводящие к отказу

Перегрев: Наиболее распространенная причина. Катушка на ВАЗ 2109 установлена в подкапотном пространстве вблизи двигателя. Длительная работа мотора на высоких оборотах, проблемы с системой охлаждения (неисправный вентилятор, низкий уровень ОЖ, забитый радиатор), сильное загрязнение ребер корпуса катушки пылью и грязью или установка нештатных теплозащитных экранов приводят к критическому повышению температуры. Это вызывает пробой изоляции и межвитковое замыкание обмоток.
Проблемы с высоковольтными проводами: Старые, потрескавшиеся, "дубеющие" провода с нарушенной изоляцией имеют высокое сопротивление или допускают утечки тока. Некачественные провода или провода с неподходящим сопротивлением также создают избыточную нагрузку. Это заставляет катушку работать с повышенным напряжением для пробития искрового промежутка, приводя к перегрузке и пробою.
Неисправные свечи зажигания: Свечи с чрезмерно увеличенным зазором, замасленные или загрязненные свечи, свечи с пробоем изолятора требуют от катушки генерации значительно более высокого напряжения для образования искры. Это вызывает постоянную работу на пределе возможностей и перегрев.
Повышенная влажность и загрязнения: Попадание воды (мойка двигателя, езда по лужам, протечки) или технических жидкостей (масло, тосол) на корпус катушки и особенно в разъем высоковольтных проводов создает проводящие мостики. Это приводит к пробою по поверхности и короткому замыканию на "массу". Грязь и соль ускоряют коррозию контактов.
Проблемы с бортовым напряжением: Неисправность регулятора напряжения генератора приводит к подаче на катушку напряжения, значительно превышающего штатные 12-14.5 В (иногда до 17-18 В и выше). Это вызывает перегрев обмоток и их перегорание. Плохие контакты в цепи питания катушки (окисленные клеммы АКБ, масса) также нарушают ее нормальный режим работы.
Вибрации и механические повреждения: Постоянная вибрация двигателя может ослаблять внутренние контакты катушки, приводить к микротрещинам в корпусе и изоляции. Неаккуратное обращение при замене (удары, перегибы проводов) также чревато поломкой.
Естественный износ и низкое качество запчастей: Со временем изоляция обмоток стареет и теряет свойства. Установка некачественных катушек (особенно неоригинальных или откровенно дешевых подделок) гарантированно приводит к раннему выходу из строя. Оригинальные БСЗ обычно надежнее многих аналогов.

Важно помнить, что эти причины часто действуют в совокупности (например, старые провода + неисправные свечи + жаркая погода), многократно ускоряя процесс выхода катушки из строя.

Список источников

Для подготовки материала использовались специализированные технические руководства и экспертные публикации, посвященные диагностике электрооборудования автомобилей семейства ВАЗ. Основное внимание уделялось практическим аспектам проверки и замены катушки зажигания.

Приведенные источники содержат детальные схемы подключения, методики тестирования компонентов мультиметром, а также рекомендации по выявлению типовых неисправностей в системе зажигания ВАЗ 2109.

Техническая литература и руководства

Официальное руководство по ремонту ВАЗ 2108-21099 (издательство "За рулем")
Справочник по автомобильному электрооборудованию ВАЗ (А.П. Пехальский, И.А. Пехальский)

Экспертные ресурсы

Технические бюллетени автосервисов по диагностике систем зажигания
Методические материалы курсов автоэлектриков (раздел "Диагностика катушек Б-117)"

Специализированные издания

Журнал "Автоэлектрик": статья "Типовые неисправности катушек зажигания ВАЗ" (№3, 2021)
Сборник практических рекомендаций "Электрооборудование автомобилей" (под ред. В.К. Вяткина)

Первичная обмотка	0.45–0.50 Ом
Вторичная обмотка	4.5–5.5 кОм
