Реле-регулятор генератора – критически важный компонент электросистемы любого автомобиля. Его корректная работа напрямую влияет на стабильность напряжения в бортовой сети, эффективность зарядки аккумулятора и долговечность электрооборудования.

Понимание принципов функционирования этого устройства, его ключевых задач и методов диагностики необходимо для своевременного выявления неисправностей. Неполадки реле-регулятора приводят к серьезным последствиям: от глубокого разряда АКБ до выхода из строя дорогостоящих электронных блоков.

Данная статья детально рассматривает назначение и конструкцию реле-регулятора, объясняет алгоритм его работы в цепи генератора и аккумулятора, а также предоставляет практические методы проверки его состояния с использованием мультиметра и других доступных средств.

Принцип стабилизации напряжения генератором

Генератор автомобиля вырабатывает переменный ток, величина напряжения которого напрямую зависит от частоты вращения ротора и нагрузки в бортовой сети. Без системы регулирования напряжение могло бы достигать опасных значений (до 40-60 В при высоких оборотах двигателя), что привело бы к выходу из строя электрооборудования и перезаряду аккумуляторной батареи.

Стабилизация осуществляется реле-регулятором, который непрерывно отслеживает напряжение в бортовой сети через контрольную цепь. При отклонении от заданного номинала (обычно 13.8–14.7 В для легковых авто) устройство корректирует ток возбуждения обмотки ротора, тем самым управляя силой магнитного поля и, следовательно, выходным напряжением генератора.

Ключевые элементы управления

Основным исполнительным компонентом в электронных реле-регуляторах является транзистор (реже – MOSFET), подключенный последовательно в цепь обмотки возбуждения ротора. Его работа базируется на двух режимах:

• ШИМ-модуляция (широтно-импульсная модуляция): Транзистор быстро включается/выключается с переменной скважностью. Чем дольше открытое состояние – тем выше средний ток возбуждения и напряжение генератора.
• Аналоговое регулирование: Транзистор работает в частично открытом состоянии, плавно изменяя сопротивление цепи.

Алгоритм стабилизации включает:

1. Фиксацию напряжения в сети датчиком.
2. Сравнение с эталонным значением в компараторе.
3. Формирование корректирующего сигнала для транзистора.
4. Изменение тока возбуждения ротора.
5. Циклический контроль результата (замкнутая обратная связь).

Состояние сети	Действие реле-регулятора	Результат
Напряжение ниже нормы (e.g., запуск двигателя)	Увеличение тока возбуждения	Рост выходного напряжения генератора
Напряжение выше нормы (e.g., высокие обороты)	Снижение/отсечка тока возбуждения	Падение выходного напряжения
Критическое превышение (скачок)	Полное отключение обмотки возбуждения	Аварийная защита оборудования

Температурная компенсация – важная функция современных регуляторов: при низких температурах напряжение заряда АКБ повышается (до 15 В), а летом – снижается (~13.8 В) для предотвращения выкипания электролита. Точность стабилизации в исправных системах составляет ±0.1–0.3 В.

Ключевые функции реле-регулятора для защиты АКБ

Реле-регулятор обеспечивает стабильность работы бортовой сети автомобиля, предотвращая критические режимы эксплуатации аккумуляторной батареи. Его электронная схема непрерывно контролирует параметры генератора и динамически корректирует их для поддержания безопасного диапазона напряжений.

Нарушение функций устройства приводит к ускоренной деградации АКБ: перезаряд вызывает электролиз электролита и разрушение пластин, а хронический недозаряд – сульфатацию и потерю емкости. Контроль этих процессов – базовая задача регулятора.

Механизмы защиты аккумулятора

Ограничение пикового напряжения:

• Отсекает напряжение выше 14.7В (для 12В систем) путём импульсного отключения обмотки возбуждения генератора
• Защищает свинцовые пластины от коррозии и выкипания электролита

Блокировка обратного тока:

• Размыкает цепь возбуждения при остановке двигателя
• Исключает разряд АКБ через обмотку ротора (токи утечки до 2А)

Термокомпенсация напряжения:

Температура АКБ	Корректировка напряжения	Эффект
Ниже 0°C	Повышение до 15.0В	Компенсация снижения химической активности
Выше 30°C	Снижение до 13.5В	Подавление газообразования

Защита от глубокого разряда:

• Отключает второстепенные нагрузки при падении напряжения до 11.8В
• Сохраняет энергию для систем запуска и управления

Стабилизация при изменении нагрузки:

1. Мгновенное обнаружение включения мощных потребителей (фары, обогрев)
2. Увеличение тока возбуждения для компенсации просадки напряжения
3. Плавное восстановление номинала после снятия нагрузки

Симптомы неисправного реле-регулятора: перезаряд или недозаряд

Некорректная работа реле-регулятора проявляется в двух основных формах: перезаряде или недозаряде аккумуляторной батареи. Оба состояния критичны для электросистемы автомобиля и требуют немедленной диагностики.

Перезаряд возникает при выходе из строя ограничивающего напряжения, что ведет к подаче на АКБ тока выше номинала (свыше 14.7В для 12-вольтовых систем). Недозаряд характеризуется недостаточным напряжением (менее 13.5В), препятствующим полноценному восполнению емкости батареи.

Признаки перезаряда АКБ

• Кипение электролита: выделение газов и брызги кислоты на корпусе батареи
• Деформация корпуса АКБ: вздутие боковых стенок из-за избыточного давления
• Ускоренный износ ламп: частый перегорание ближнего/дальнего света
• Запах серной кислоты в подкапотном пространстве
• Окисление клемм с белым или зеленым налетом

Признаки недозаряда АКБ

1. Тусклый свет фар и подсветки приборной панели
2. Затрудненный пуск двигателя, особенно в холодную погоду
3. Срабатывание сигнализатора "красная батарея" на приборном щитке
4. Необходимость частой подзарядки АКБ стационарным ЗУ
5. Снижение напряжения на клеммах ниже 12.4В при работающем ДВС

Параметр	Норма	Перезаряд	Недозаряд
Напряжение на АКБ (работающий ДВС)	13.5-14.7В	>14.8В	<13.4В
Нагрев генератора	Умеренный	Сильный (корпус обжигает)	Нормальный
Уровень электролита	Стабильный	Стремительно падает	Без изменений

Важно: Длительный перезаряд разрушает пластины АКБ за 2-3 недели, тогда как хронический недозаряд выводит батарею из строя за 4-6 месяцев из-за сульфатации.

При выявлении симптомов требуется проверить мультиметром напряжение на клеммах АКБ при 2000 об/мин двигателя. Отклонение от нормы подтверждает необходимость замены реле-регулятора.

Последствия сбоев в работе регулятора для аккумулятора

Неисправный регулятор напряжения вызывает критическое отклонение зарядного тока, подаваемого на аккумуляторную батарею. При пониженном напряжении система генератора перестаёт компенсировать энергопотребление автомобиля, переводя АКБ в режим постоянного разряда без полноценного восстановления ресурса. Это провоцирует глубокую сульфатацию пластин и стремительную потерю ёмкости.

Чрезмерное напряжение, вызванное неотрегулированной работой реле, приводит к перезаряду батареи. Электролит начинает интенсивно кипеть с выделением взрывоопасного гремучего газа, уровень жидкости падает, оголяя свинцовые пластины. Ускоренная коррозия решёток и осыпание активной массы выводят из строя банки АКБ, а термическая деформация корпуса создаёт риски механического разрушения.

Ключевые повреждения аккумулятора при отказе регулятора

• Коррозия электродов: Перезаряд ускоряет окисление свинцовых решёток положительных пластин.
• Осыпание активного вещества: Вибрация и перегрев вызывают разрушение обмазки пластин, сокращая площадь реакции.
• Дегидратация электролита: Кипение снижает уровень жидкости, повышая плотность и провоцируя кристаллизацию сульфатов.
• Вздутие корпуса: Газы от перезаряда деформируют моноблок, нарушая герметичность.
• Короткое замыкание: Осыпавшаяся активная масса замыкает разноимённые пластины.

Эксплуатация с неисправным регулятором сокращает ресурс АКБ на 60-80% даже при кратковременном воздействии. Хронический недозаряд (менее 13.2В) или системный перезаряд (свыше 14.7В) необратимо снижают пусковой ток и резервную ёмкость, делая батарею непригодной для запуска двигателя в течение 1-3 месяцев.

Параметр сбоя	Пороговое значение	Результат для АКБ
Пониженное напряжение	< 13.2 В	Сульфатация, потеря ёмкости
Повышенное напряжение	> 14.7 В	Коррозия пластин, кипение электролита
Колебания напряжения	±1.5 В от нормы	Деградация пластин, осыпание активной массы

Необходимые инструменты для проверки: мультиметр и нагрузочная лампа

Мультиметр – основной инструмент для диагностики реле-регулятора. Он позволяет измерить напряжение на клеммах аккумулятора при разных режимах работы двигателя. Критически важно использовать цифровую модель с точностью до 0.1 В и диапазоном до 20 В постоянного тока. Для корректных замеров щупы подключают напрямую к клеммам АКБ, избегая контакта через окисленные поверхности.

Нагрузочная лампа имитирует работу бортовой сети при проверке под нагрузкой. Обычно применяют автомобильные лампы накаливания мощностью 55-100 Вт, подключенные параллельно клеммам аккумулятора через провода с зажимами-«крокодилами». Лампа создает контролируемую нагрузку 5-10 А, что помогает выявить просадки напряжения, незаметные при холостых замерах.

Дополнительные рекомендации

Для безопасной и точной проверки потребуется:

• Защитные перчатки – предотвращают ожоги от горячих деталей двигателя
• Провода сечением 2.5 мм² – для подключения лампы без потерь напряжения
• Чистая ветошь – для очистки клемм АКБ и контактов реле-регулятора

Инструмент	Параметры	Цель использования
Мультиметр	Диапазон 0-20 В DC, погрешность ≤0.5%	Замер напряжения на ХХ/под нагрузкой
Нагрузочная лампа	55-100 Вт, автомобильный цоколь	Имитация работы бортовой сети

Перед проверкой обязательно убедитесь в исправности аккумулятора и отсутствии окислов на контактах. Нестабильные показания мультиметра часто вызваны плохим контактом щупов, а не неисправностью реле-регулятора. При подключении нагрузки избегайте касания корпуса лампы – ее температура достигает 250-300°C.

Техника безопасности при диагностике электрооборудования

Работа с электрооборудованием автомобиля требует строгого соблюдения мер безопасности из-за риска поражения током, коротких замыканий и повреждения компонентов. Напряжение в бортовой сети (12В/24В) способно вызывать серьезные травмы при неосторожном обращении, особенно в условиях повышенной влажности или при контакте с токопроводящими поверхностями. Игнорирование правил может привести к выходу из строя ЭБУ, генератора, АКБ или пожарной опасности.

Перед началом диагностики реле-регулятора или других узлов генератора убедитесь в отсутствии видимых повреждений изоляции проводов, коррозии клемм и утечек электролита. Обязательно снимите металлические украшения (кольца, браслеты), используйте инструмент с диэлектрическими рукоятками и исключите работу в одиночку при тестировании высоконагруженных цепей. Помните: даже при выключенном зажигании в системе сохраняется опасное напряжение.

Ключевые правила безопасности

Обязательные действия перед диагностикой:

• Отсоедините минусовую клемму аккумулятора перед проверкой реле-регулятора или заменой компонентов.
• Убедитесь в исправности измерительных приборов (мультиметр, нагрузочная вилка) и целостности их щупов.
• Зафиксируйте автомобиль на стояночном тормозе, поднимите капот в рабочее положение.

Запрещенные действия:

1. Проверять искрообразование "на массу" или замыкать клеммы генератора металлическими предметами.
2. Допускать контакт клемм АКБ с кузовом/двигателем при подключенной батарее.
3. Отключать аккумулятор при работающем двигателе (риск скачка напряжения).

Работа с мультиметром:

Ситуация	Опасность	Мера предосторожности
Измерение напряжения генератора	Контакт щупов с движущимися частями	Зафиксировать провода вдали от вентилятора и ремней
Проверка сопротивления	Повреждение прибора под напряжением	Всегда переводить мультиметр в режим вольтметра перед подключением

При проверке реле-регулятора под нагрузкой избегайте касания корпуса генератора голыми руками – возможен ожог от нагрева. Если требуется запуск двигателя для диагностики, убедитесь в отсутствии свободной одежды, свисающих шнуров инструментов вблизи приводных ремней. При появлении запаха гари, искр или дыма немедленно заглушите двигатель и отсоедините АКБ.

Подготовка автомобиля к тестированию реле-регулятора

Обеспечьте полную безопасность работ: установите автомобиль на ровную поверхность, зафиксируйте стояночный тормоз, под колеса подложите противооткатные упоры. Отключите все энергопотребители (фары, магнитолу, кондиционер) и выньте ключ из замка зажигания. Откройте капот для доступа к генератору и аккумуляторной батарее.

Проверьте уровень заряда АКБ мультиметром: напряжение на клеммах при выключенном двигателе должно составлять 12.5–12.7 В. При низких показателях выполните зарядку батареи, так как разряженный источник питания исказит результаты диагностики. Убедитесь в отсутствии окислов на клеммах АКБ и генератора, при необходимости зачистите контакты металлической щеткой.

Порядок подключения измерительного оборудования

1. Подсоедините красный щуп мультиметра к выходу генератора (клемма «B+»), черный – к массе автомобиля.
2. Зафиксируйте провода вдали от движущихся деталей (ремень, вентилятор).
3. Подготовьте нагрузочную вилку для этапа проверки под нагрузкой.

Контрольные точки	Нормальные значения
Напряжение холостого хода (двигатель остановлен)	12.5–12.7 В
Напряжение при 1500 об/мин (без нагрузки)	13.2–14.5 В
Напряжение при 3000 об/мин (с фарами)	13.8–14.5 В

Важно! Не отсоединяйте клеммы АКБ при работающем двигателе – это может вызвать скачок напряжения и повредить электронные блоки. Для проверки снятия нагрузки используйте мультиметр в режиме регистрации максимумов.

Базовая проверка напряжения на клеммах АКБ без запуска

Данная проверка является первым и обязательным шагом в диагностике системы заряда. Её цель – установить текущее состояние аккумуляторной батареи (АКБ) перед проведением тестов генератора и реле-регулятора под нагрузкой. Исходное напряжение АКБ служит базой для сравнения и оценки работы генератора после запуска двигателя.

Для выполнения проверки необходим цифровой мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V. Замеры производятся непосредственно на клеммах аккумуляторной батареи при полностью заглушенном двигателе и выключенном зажигании.

Условия для точного замера

• Время простоя: Автомобиль должен простоять без движения и без включенных потребителей не менее 1 часа (в идеале 8-12 часов) для стабилизации напряжения.
• Потребители: Убедитесь, что все электроприборы (фары, магнитола, климат-контроль, салонное освещение) выключены. Закройте двери и багажник.
• Клеммы: Контакты АКБ должны быть чистыми и надежно затянутыми. Окислы или плохой контакт исказят показания.
• Температура: Учтите, что напряжение зависит от температуры окружающей среды (ниже при холоде).

Интерпретация результатов

Напряжение (В)	Состояние АКБ	Рекомендации
12.6 - 12.8	Полностью заряжена	Можно переходить к проверке работы генератора.
12.4 - 12.5	Заряд ~75%	Состояние приемлемое для тестов. Рекомендуется подзарядка.
12.2 - 12.3	Заряд ~50%	Недостаточный заряд. Перед проверкой генератора АКБ необходимо зарядить.
12.0 - 12.1	Заряд ~25%	Сильно разряжена. Зарядите АКБ. Запуск двигателя может быть затруднен.
< 11.8	Глубокий разряд	Критично низкий заряд. Возможны необратимые повреждения АКБ. Требуется срочная зарядка. Проверка генератора невозможна.

Контроль напряжения при работе двигателя на холостом ходу

Данная процедура является базовым методом диагностики реле-регулятора. При холостых оборотах двигателя (обычно 700-900 об/мин) генератор вырабатывает минимальный ток, что позволяет изолированно проверить стабилизирующую функцию регулятора без влияния дополнительных нагрузок. Отсутствие потребителей (фары, печка, аудиосистема) исключает сторонние факторы, влияющие на точность измерений.

Контроль осуществляется мультиметром на клеммах аккумуляторной батареи при прогретом двигателе. Исправный реле-регулятор должен поддерживать напряжение в строго заданном диапазоне, компенсируя естественные просадки, вызванные низкой частотой вращения ротора генератора.

Порядок выполнения проверки

1. Прогреть двигатель до рабочей температуры (80-90°C)
2. Отключить всех потребителей электроэнергии
3. Подключить щупы мультиметра к клеммам АКБ с соблюдением полярности
4. Запустить двигатель и дать выйти на стабильные холостые обороты
5. Зафиксировать показания вольтметра через 1-2 минуты работы

Нормативные значения напряжения:

Тип бортовой сети	Диапазон напряжения (В)
12V	13.8–14.5
24V	27.4–29.0

Отклонения от нормы свидетельствуют о неисправности:

• Повышенное напряжение (>14.7V/12V) – регулятор не ограничивает ток возбуждения
• Пониженное напряжение (<13.5V/12V) – пробой диодного моста или износ щеток
• Колебания показаний – нарушение контактов в цепи или нестабильность работы регулятора

Тестирование реакции регулятора на увеличение оборотов

Для проверки корректной работы регулятора напряжения при возрастании нагрузки и оборотов двигателя выполняют последовательные замеры выходных параметров генератора. Процедура требует подключения вольтметра непосредственно к клеммам АКБ или выходу генератора для фиксации малейших отклонений напряжения.

Основная цель теста – убедиться, что регулятор стабилизирует напряжение в заданном диапазоне (обычно 13.8–14.5В для 12В систем) независимо от скорости вращения ротора. Критически важно отслеживать динамику изменения показателей при плавном и резком наборе оборотов.

Методика проведения теста

Последовательность действий при контроле реакции регулятора:

1. Прогреть двигатель до рабочей температуры (80–90°C)
2. Подключить цифровой вольтметр к клеммам аккумулятора
3. Зафиксировать напряжение на холостых оборотах (базовое значение)
4. Плавно увеличить обороты до 2500–3000 об/мин
5. Резко поднять обороты до 3500–4000 об/мин с фиксацией пикового напряжения
6. Вернуть обороты на холостой ход

Критерии оценки результатов:

Параметр	Норма	Неисправность
Напряжение при 3000 об/мин	14.2±0.3В	Скачки >0.5В
Реакция на резкий разгон	Кратковременный рост + возврат к норме	Перенапряжение >15В
Стабилизация после сброса	Возврат к базовому значению за 2–3 сек	Просадка ниже 13.5В

Типичные неисправности, выявляемые тестом:

• Превышение напряжения – износ угольных щеток, заклинивание реле
• Просадка напряжения – нарушение контактов, пробой диодов
• Колебания показаний – окисление дорожек на плате регулятора

Диагностика реакции на нагрузку (фары, печка, обогрев)

Проверка реакции реле-регулятора на нагрузку выявляет его способность поддерживать стабильное напряжение при включении мощных потребителей. Для диагностики последовательно активируют фары, печку и обогрев заднего стекла, наблюдая за поведением напряжения на клеммах аккумулятора или генератора.

Используйте мультиметр в режиме вольтметра, подключив щупы к аккумулятору. Запустите двигатель на холостом ходу (1500–2000 об/мин) и зафиксируйте базовое напряжение без нагрузки. Затем поочередно включайте электроприборы, каждый раз ожидая 10–15 секунд для стабилизации показаний.

Критерии оценки и типовые неисправности

Корректная работа реле-регулятора характеризуется:

• Напряжением 13.8–14.5В на холостом ходу без нагрузки
• Падением не более 0.2–0.5В при включении ближнего света
• Падением не более 0.8–1.2В при одновременной работе печки и обогрева стекла
• Быстрым восстановлением напряжения до нормы после отключения потребителей

Типовые проблемы при нагрузочном тесте:

1. Просадка ниже 12.8В – износ щеток генератора или слабое натяжение ремня
2. Резкие скачки напряжения – выход из строя стабилизирующих компонентов реле
3. Отсутствие реакции – обрыв в цепи возбуждения или заклинивание ротора

Прибор	Потребляемый ток (А)	Допустимое падение напряжения (В)
Фары ближнего света	8–10	0.2–0.5
Вентилятор печки (средняя скорость)	10–15	0.4–0.7
Обогрев заднего стекла	12–18	0.6–1.0

Важно: При падении напряжения ниже 12.4В аккумулятор переходит в режим разряда, что указывает на критическую неисправность регулятора или генератора. Проверку завершайте визуальным контролем контактов и диагностикой диодного моста при подозрении на пробой.

Проверка выходного напряжения генератора напрямую

Прямая проверка выходного напряжения генератора позволяет измерить его реальную производительность без влияния реле-регулятора или цепи заряда автомобиля. Этот метод применяется для диагностики самого генератора как источника энергии, когда требуется убедиться в его способности вырабатывать достаточное напряжение и ток под нагрузкой.

Измерения проводятся на снятом генераторе, подключенном к источнику питания (имитирующему АКБ) и управляемому приводному двигателю (стенду или дрели). Это исключает влияние неисправной проводки, разряженной АКБ или проблем с реле-регулятором, фокусируясь исключительно на характеристиках генераторного узла.

Методика прямой проверки

Необходимое оборудование:

• Исправный генератор (снятый с автомобиля).
• Регулируемый источник постоянного тока (12-14 В, имитирующий АКБ).
• Приводное устройство (стенд с регулируемыми оборотами или мощная дрель с контролем скорости).
• Цифровой мультиметр (вольтметр).
• Нагрузочный реостат или мощная нагрузочная лампа (на ток, близкий к номинальному току генератора).
• Защитные очки.

Порядок действий (безопасность прежде всего!):

1. Подготовка: Наденьте защитные очки. Надежно закрепите генератор в тисках или на стенде.
2. Подключение питания: Подключите плюсовой провод от источника питания (имитатора АКБ) к клемме "B+" (или "30") генератора. Подключите минусовой провод к массе генератора (корпусу). Строго соблюдайте полярность!
3. Подключение вольтметра: Подключите щупы вольтметра для измерения напряжения постоянного тока (DC) между клеммой "B+" генератора и его массой (корпусом).
4. Подача питания: Включите источник питания. Вольтметр должен показать напряжение источника (обычно 12-14 В).
5. Привод генератора: С помощью приводного устройства (стенда или дрели) начните вращать вал генератора. Начинайте с низких оборотов.
6. Контроль напряжения на холостом ходу: Постепенно увеличивайте обороты. При достижении определенных оборотов (обычно 1000-1500 об/мин) генератор начнет возбуждаться, и напряжение на вольтметре резко возрастет значительно выше напряжения источника питания (может достигать 30-60 В и более). Это нормально на данном этапе, так как реле-регулятор отсутствует.
7. Подключение нагрузки: Подключите нагрузочный реостат или мощную лампу между клеммой "B+" и массой генератора.
8. Проверка под нагрузкой: Установите обороты генератора в диапазон, соответствующей проверяемому режиму (обычно проверяют на номинальных оборотах, например 5000-6000 об/мин). Плавно увеличивайте нагрузку с помощью реостата (или включая дополнительные лампы), доводя ток нагрузки до номинального значения для данного генератора (например, 80А, 100А и т.д.).
9. Снятие показаний: Зафиксируйте напряжение на клемме "B+" при номинальных оборотах и номинальной нагрузке.

Интерпретация результатов:

Наблюдаемое напряжение	Возможная причина	Состояние генератора
Напряжение растет плавно и значительно выше напряжения источника питания (12-14В) при увеличении оборотов без нагрузки.	Цепь возбуждения, статор, ротор, диодный мост в целом исправны.	Исправен (как источник)
Напряжение под номинальной нагрузкой на номинальных оборотах соответствует паспортным данным генератора (обычно 13.5 - 14.5В).	Генератор способен отдавать заявленный ток без просадки напряжения.	Исправен
Напряжение резко падает ниже 13В при подключении нагрузки, даже ниже напряжения источника питания.	Неспособность генератора выдать требуемый ток. Неисправность: обрыв/КЗ в обмотках статора/ротора, пробой/обрыв диодов выпрямительного моста, плохой контакт.	Неисправен
Напряжение не растет выше напряжения источника питания (12-14В) при увеличении оборотов.	Нет самовозбуждения. Неисправность: обрыв цепи возбуждения (обмотка ротора, щетки, контактные кольца), обрыв в обмотке статора, полный пробой диодного моста.	Неисправен
Напряжение сильно "скачет" или нестабильно.	Плохой контакт (щетки, кольца), межвитковое замыкание в обмотках, неисправность диодного моста.	Неисправен

Ключевые выводы: Прямая проверка подтверждает или опровергает способность генератора вырабатывать электрическую энергию. Исправный генератор должен легко возбуждаться, а его выходное напряжение под номинальной нагрузкой должно быть стабильным и находиться в ожидаемом диапазоне (13.5-14.5В). Значительное падение напряжения под нагрузкой или отсутствие роста напряжения выше напряжения источника питания указывают на внутреннюю неисправность генератора (статор, ротор, диодный мост, щетки). Эта проверка не оценивает функцию стабилизации напряжения – это задача реле-регулятора.

Тест на падение напряжения в цепи регулятора

Падение напряжения в цепи регулятора напрямую влияет на качество зарядки АКБ и стабильность работы бортовой сети. Чрезмерное падение приводит к недозаряду аккумулятора даже при исправном генераторе и регуляторе, так как на клеммы АКБ поступает заниженное напряжение.

Для проверки необходим цифровой мультиметр в режиме измерения постоянного напряжения (DCV). Запустите двигатель, установите обороты 2000–2500 об/мин и включите мощные потребители энергии (фары, обогрев стекол, вентилятор печки). Это создаст нагрузку, при которой дефекты проводки проявляются наиболее явно.

Порядок выполнения теста

1. Подготовка: Прогрейте двигатель до рабочей температуры.
2. Измерение на генераторе: Красный щуп мультиметра подключите к выходной клемме генератора ("B+" или "30"), чёрный – к массе корпуса генератора. Зафиксируйте значение U_ген.
3. Измерение на АКБ: Красный щуп переместите на плюсовую клемму аккумулятора, чёрный – на массу кузова. Зафиксируйте значение U_АКБ.
4. Расчёт падения: Вычислите разницу: ΔU = U_ген – U_АКБ.

Интерпретация результатов:

• Норма: ΔU ≤ 0.3 В – цепь в исправном состоянии.
• Допустимое отклонение: ΔU = 0.4–0.6 В – требуется диагностика соединений.
• Критично: ΔU > 0.7 В – неисправность цепи (окисление, обрыв, коррозия).

Элемент цепи	Типовые дефекты
Клеммы АКБ	Окисление, ослабление затяжки
Провод "B+"	Оплавление изоляции, обрыв жил
Массовый провод	Коррозия в местах крепления к кузову
Разъёмы реле-регулятора	Загрязнение контактов, нарушение фиксации

Важно: При превышении нормы ΔU проверьте все соединения от генератора до АКБ, включая массовые провода. Очистите контакты от окислов, замените повреждённые провода и обеспечьте надёжную фиксацию клемм. Игнорирование высокого падения напряжения ускоряет деградацию аккумулятора.

Снятие и визуальный осмотр реле-регулятора на износ

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Определите местоположение реле-регулятора в подкапотном пространстве: на современных авто он часто интегрирован в щеточный узел генератора, тогда как в старых моделях может крепиться отдельно на кузове или крыле. Ослабьте крепёжные элементы (болты, фиксаторы) и аккуратно отсоедините электрический разъём, избегая чрезмерных усилий.

Очистите корпус устройства от грязи и масляных пятен сухой ветошью. Проверьте целостность проводов в разъёме на предмет оплавления изоляции или окисления контактов. Убедитесь в отсутствии трещин, сколов или деформации пластикового корпуса регулятора – такие повреждения указывают на перегрев или механическое воздействие.

Ключевые элементы для визуальной диагностики износа

• Щётки генератора (если регулятор совмещён со щёткодержателем): допустимая длина – обычно 5-8 мм. Критический износ – менее 3-4 мм. Обратите внимание на равномерность стачивания и свободное перемещение в пазах.
• Контактные площадки: Ищите глубокие выработки, эрозию или неравномерный износ на ламелях ротора (через окна в корпусе). Сильное подгорание свидетельствует о искрении.
• Пайка элементов (на плате внутри корпуса): Темные пятна, вздутия, микротрещины в местах соединений или отслоение дорожек – признаки перегрева электронных компонентов.
• Термопаста (при наличии): Проверьте равномерность слоя под радиатором. Засохшая или осыпавшаяся паста ухудшает теплоотвод.

Элемент	Признак износа	Последствия
Графитовые щётки	Длина ≤ 4 мм, крошение, заклинивание	Пропадание зарядки, искрение на коллекторе
Контактные кольца/ламели	Глубокие канавки, чёрный нагар	Нестабильный контакт, перегрев узла
Плата регулятора	Почернение компонентов, вздутые конденсаторы	Некорректное напряжение, полный отказ

Подвижность щёток проверяйте лёгким нажатием тонкой отвёртки – они должны плавно утапливаться и возвращаться пружиной. Если визуальный осмотр выявил критичные дефекты (короткие щётки, повреждённая плата), реле-регулятор подлежит замене независимо от результатов электронных тестов. При отсутствии явных повреждений переходите к проверке мультиметром.

Проверка щеточного узла регулятора на длину и подвижность

Щеточный узел – критически важный компонент реле-регулятора, обеспечивающий передачу тока между стационарными контактами и вращающимся ротором генератора. Состояние щеток напрямую влияет на стабильность работы генераторной установки.

Основные параметры контроля – остаточная длина щеток и свобода их перемещения в направляющих каналах. Износ или заклинивание щеток приводят к потере контакта, искрению, недозаряду АКБ и выходу генератора из строя.

Процедура проверки

1. Демонтаж узла: Отсоедините регулятор напряжения от генератора. Снимите защитную крышку щеточного блока (при наличии).
2. Измерение длины:
   • Извлеките щетки из держателей (при конструктивной возможности).
   • Замерьте остаточную длину каждой щетки штангенциркулем.
   • Сравните с минимально допустимым значением (указано в техдокументации, обычно 5-7 мм).
3. Проверка подвижности:
   • Вручную выдвиньте щетки из держателей до упора.
   • Отпустите – они должны свободно вернуться в исходное положение под действием пружин.
   • Убедитесь в отсутствии задиров, загрязнений или деформации в посадочных каналах.
4. Оценка пружин: Проверьте целостность и усилие прижимных пружин. Ослабление снижает контактное давление.

Критерии замены: Узел подлежит замене при достижении щетками минимальной длины, наличии сколов графита, заедании в держателях, поломке пружин или сильном загрязнении токопроводящей пылью. Не допускается восстановление изношенных щеток подпиливанием.

Стендовая диагностика снятого реле-регулятора

Стендовая проверка позволяет точно оценить параметры реле-регулятора в контролируемых условиях, имитируя работу генератора и нагрузки. Для этого используют специализированные диагностические стенды или мультиметр с регулируемым источником питания.

Основная цель – проверка напряжения срабатывания регулятора и отключения цепи возбуждения при превышении заданного порога. Диагностика включает контроль напряжения включения/отключения реле защиты от перенапряжения и тестирование термокомпенсации при нагреве элемента.

Методика проверки на стенде

Необходимое оборудование:

• Регулируемый источник постоянного тока (0-20 В)
• Лампочка накаливания (12В/3-5Вт) или резисторная нагрузка
• Цифровой вольтметр
• Термокамера или термофен (для проверки термокомпенсации)

Этапы тестирования:

1. Подключите "+" источника к силовому выводу реле, "-" к массе устройства
2. Включите лампочку между выводом "Ш" (щеток) и "+" источника
3. Плавно повышайте напряжение, фиксируя момент зажигания лампы
4. Доведите напряжение до 14.7В (для 12В систем), лампа должна погаснуть
5. Снижайте напряжение, отмечая значение повторного включения лампы

Параметр	Норма для 12В систем
Напряжение включения	13.2 - 14.0 В
Напряжение отключения	14.2 - 14.8 В
Термокомпенсация	Снижение 0.01В/°C при нагреве

При проверке термокомпенсации нагревайте корпус реле до 60-80°C термофеном. Исправный регулятор должен пропорционально снижать напряжение стабилизации. Отклонение параметров более чем на 5% указывает на необходимость замены устройства.

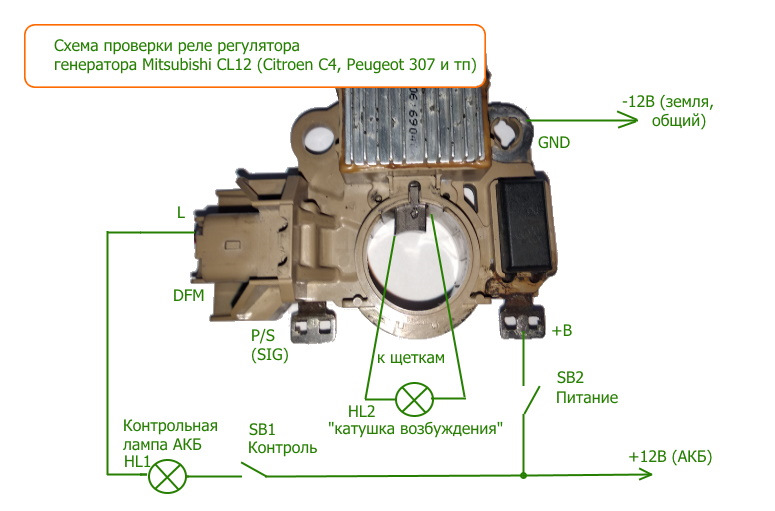

Использование контрольной лампы для теста шунтирования

Метод контрольной лампы позволяет быстро определить работоспособность шунтирующей цепи реле-регулятора без демонтажа узла. Для выполнения теста потребуется автомобильная лампа накаливания мощностью 1-5 Вт с выведенными проводами. Важно отключить генератор от бортовой сети перед началом проверки, сняв соответствующий разъем или клемму.

Технология основывается на имитации нагрузки, создаваемой лампой при замыкании силовой цепи возбуждения. При подключении лампы между выводом "Ш" реле-регулятора и массой автомобиля создается искусственный контур, позволяющий визуально диагностировать работу шунтирующего элемента. Реакция лампы на различные манипуляции с контактами дает информацию о состоянии регулятора.

Порядок выполнения проверки

1. Запустите двигатель и установите средние обороты (1500-2000 об/мин)
2. Подсоедините один провод контрольной лампы к клемме "Ш" на регуляторе
3. Второй провод подключите к надежной массе кузова или двигателя
4. Наблюдайте за реакцией лампы при изменении оборотов двигателя

Состояние лампы	Интерпретация
Лампа горит стабильно на всех оборотах	Шунтирующая цепь регулятора неисправна (постоянное замыкание на массу)
Лампа не загорается вообще	Обрыв в цепи шунтирования или неисправность контактов
Лампа гаснет при повышении оборотов	Регулятор исправен - корректно разрывает цепь возбуждения

Дополнительно проверьте отсутствие реакции лампы на перемещение щеточного узла: если свечение изменяется при механическом воздействии – это указывает на нестабильный контакт в щеткодержателе. При исправном регуляторе лампа должна гаснуть строго при достижении порогового напряжения (13.6-14.2В), что легко фиксируется мультиметром параллельно тесту.

Интерпретация показаний мультиметра при разных режимах

Правильная трактовка показаний мультиметра – ключевой этап диагностики реле-регулятора. Замеры проводятся в трех основных режимах: при заглушенном двигателе, на холостом ходу и под нагрузкой. Каждый режим позволяет оценить конкретные аспекты работы системы генерации и стабилизации напряжения.

Отклонения от нормативных значений указывают на возможные неисправности регулятора, генератора или цепи заряда. Критически важно учитывать тип АКБ (стандартная, AGM, кальциевая) и температуру окружающей среды, так как они влияют на эталонные показатели напряжения.

Типовые режимы измерений и их анализ

Режим работы	Нормальное значение	Отклонения и диагностика
Двигатель заглушен (замер на клеммах АКБ)	12.2–12.7 В	Менее 12 В: глубокий разряд АКБ Более 13 В: неисправность регулятора (пробой)
Холостой ход (2000–2500 об/мин)	13.5–14.5 В	Менее 13.2 В: недозаряд (износ щеток, плохой контакт) Более 14.7 В: перезаряд (поломка регулятора)
Под нагрузкой (фары, печка, обогрев)	13.8–14.4 В	Падение ниже 13 В: слабый генератор или пробой диодов Скачки напряжения: нестабильная работа регулятора

При проверке цепей мультиметром в режиме сопротивления (Ω) критичны следующие показатели:

1. Сопротивление между щетками: 5–10 Ом (обрыв при ∞, КЗ при 0)
2. Сопротивление "массы" регулятора: 0–0.5 Ом (выше 2 Ом – коррозия контактов)
3. Сопротивление изоляции: >20 кОм (ниже – пробой на корпус)

Проверка регулятора на современных моделях с CAN-шиной

Проверка реле-регулятора на современных автомобилях, оснащенных CAN-шиной (Controller Area Network), принципиально отличается от методов, применяемых на старых моделях с прямым управлением генератором. Основная сложность заключается в том, что регулятор напряжения интегрирован в блок управления генератором (ЭБУ генератора) и управляется цифровыми командами по CAN-шине, а не аналоговым сигналом. Прямое измерение напряжения на щетках генератора или "прозвонка" классическими способами здесь неэффективны или невозможны, так как ЭБУ генератора управляет возбуждением на основе комплексных данных от двигателя и бортовой сети.

Диагностика состояния реле-регулятора и генератора в целом осуществляется исключительно через диагностический разъем OBD-II с использованием специализированного сканера, способного читать параметры и ошибки блока управления генератором и смежных систем (двигателя, кузова, аккумуляторной батареи). Самодиагностика системы постоянно отслеживает ключевые параметры и формирует диагностические коды неисправностей (DTC) при выходе значений за допустимые пределы.

Методы проверки и ключевые параметры через CAN-шину

Для корректной оценки работы реле-регулятора и генератора необходимо считывать и анализировать следующие параметры в реальном времени с помощью диагностического прибора:

• Напряжение бортовой сети: Основной параметр. Отображается напряжение, измеряемое блоком управления (часто в нескольких точках). Должно находиться в заданных пределах (обычно 13.2 - 15.0 В, точные значения зависят от модели, температуры, состояния АКБ и нагрузки) на всех режимах работы двигателя.
• Ток отдачи генератора: Показывает реальную нагрузочную способность генератора. Сравнивается с расчетной (запрашиваемой) нагрузкой от бортовой сети.
• Сигнал управления возбуждением (Duty Cycle): Ширина импульса (в %), с которой ЭБУ генератора управляет током возбуждения ротора для поддержания заданного напряжения. Анализ этого сигнала помогает понять, насколько "напряженно" работает регулятор.
• Температура генератора: Критичный параметр, так как перегрев приводит к снижению отдачи и может быть как причиной, так и следствием неисправности регулятора или генератора.
• Статус генератора / Запрос на зарядку: Информация о том, активен ли генератор в данный момент и какой уровень зарядки запрашивается у него от ЭБУ двигателя.
• Состояние LIN-шины (если применимо): На некоторых моделях ЭБУ генератора связывается с регулятором по отдельной LIN-шине, ее статус также важен.
• Диагностические коды неисправностей (DTC): Поиск и расшифровка кодов, связанных с генератором, регулятором напряжения, цепями управления и CAN-коммуникацией (например, P0562, P0563, U-коды).

Параметр	Что показывает	Важность для проверки РР
Напряжение бортовой сети	Фактическое напряжение, поддерживаемое системой	Прямой индикатор работы РР
Ток отдачи генератора	Реальная мощность генератора	Показывает способность генератора обеспечить потребности
Duty Cycle возбуждения	Уровень управления током ротора	Показывает "усилие" РР для поддержания напряжения
Температура генератора	Уровень нагрева компонентов	Перегрев - причина или следствие неисправности РР/генератора
DTC (Ошибки)	Конкретные сбои, зафиксированные системой	Указывает направление поиска неисправности

Таким образом, проверка реле-регулятора на автомобилях с CAN-шиной сводится к комплексной диагностике работы блока управления генератором с помощью сканера, анализу реальных параметров напряжения, тока, управления и температуры в различных режимах работы двигателя и электрической нагрузки, а также обязательному считыванию и интерпретации диагностических кодов неисправностей. Без доступа к этим данным через диагностическое оборудование корректно оценить состояние реле-регулятора на современном автомобиле невозможно.

Причины и признаки типичных поломок реле-регулятора

Основные причины поломок включают перегрев корпуса из-за плохого теплоотвода или близости к горячим узлам двигателя, попадание влаги и дорожных реагентов на плату, вибрационные воздействия, приводящие к трещинам в пайке, и естественный износ электронных компонентов (транзисторов, стабилитронов). Короткие замыкания в генераторе или бортовой сети, а также использование некачественных запасных частей также провоцируют отказы.

Критическим фактором является перегрузка цепи при подключении мощного нештатного оборудования (аудиосистем, дополнительного освещения), превышающего расчетную мощность генератора. Неисправности в смежных системах – окисление клемм АКБ, износ щеток генератора, замыкание обмоток – создают аварийные режимы работы, ускоряющие выход регулятора из строя.

Характерные признаки неисправности

Признак	Техническое проявление
Недозаряд АКБ	Напряжение на клеммах ниже 13.5В при работающем двигателе, затрудненный пуск, тусклый свет фар
Перезаряд АКБ	Напряжение превышает 14.8В, кипение электролита, коррозия клемм, вздутие корпуса батареи
Скачки напряжения	Пульсация света фар, мигание приборной панели, нестабильная работа электронных систем
Выход из строя ламп	Частое перегорание ламп головного света и салонного освещения
Залипание реле	Неотключение заряда после остановки двигателя, сопровождаемое нагревом генератора

Алгоритм замены неисправного регулятора напряжения

Замена регулятора напряжения выполняется при подтверждённой неисправности узла после диагностики. Работы проводятся на обесточенном автомобиле с отсоединённой клеммой аккумулятора для исключения короткого замыкания и повреждения электрооборудования. Требуется подготовить новый регулятор, соответствующий модели генератора, и стандартный набор инструментов (ключи, отвёртки, пассатижи).

Перед демонтажем необходимо зафиксировать положение регулятора, сфотографировать схему подключения разъёмов и отметить расположение проводов. Это исключит ошибки при сборке. Особое внимание уделяется чистоте контактных поверхностей – окислы или грязь нарушат работу нового устройства.

Пошаговая процедура замены

1. Отсоединение аккумулятора: Снять минусовую клемму для разрыва цепи питания.
2. Доступ к генератору: Демонтировать защитные кожухи/декоративную накладку при необходимости.
3. Снятие электрических разъёмов:
   • Отсоединить колодку регулятора напряжения
   • Отсоединить провод вывода "B+" (при наличии отдельного крепления)
4. Демонтаж неисправного регулятора:
   • Выкрутить крепёжные винты (обычно 2-3 шт.)
   • Аккуратно извлечь устройство, не повреждая щёточный узел
5. Подготовка посадочного места:
   • Очистить контактную площадку от загрязнений
   • Проверить состояние щёток и их свободный ход
6. Установка нового регулятора:
   • Совместить крепёжные отверстия с посадочными шпильками
   • Затянуть винты с рекомендованным моментом
7. Подключение проводки: Соединить разъёмы согласно сделанным ранее отметкам.

После завершения работ подключите аккумулятор и выполните тестовый запуск двигателя. Проверьте напряжение на клеммах АКБ при разных режимах работы (холостой ход ~13.8-14.5В, нагрузка ~13.5-14.0В). Убедитесь в отсутствии искрения, посторонних шумов и стабильности зарядного тока.

Список источников

При подготовке материала о проверке реле-регулятора генератора использовались специализированные технические издания и практические руководства по автомобильной электротехнике. Основное внимание уделялось источникам, детально описывающим конструктивные особенности и методы диагностики узла.

Для обеспечения точности информации предпочтение отдавалось актуальным справочникам производителей автоэлектроники и методическим рекомендациям ведущих сервисных центров. Все упомянутые процедуры проверки соответствуют современным стандартам безопасности.

1. Автомобильные генераторы: устройство и ремонт / В.М. Никитин. М.: За рулём, 2021 г. Глава 4: "Системы регулирования напряжения".
2. Руководство по диагностике электрооборудования легковых автомобилей. Bosch Automotive Aftermarket, 2022 г. Раздел: "Проверка регуляторов напряжения".
3. Технический бюллетень №47 РАА. "Методы тестирования компонентов генераторных установок". НИИ Автоприборов, 2020 г.
4. Электрооборудование автомобилей: практикум / С.К. Шевченко. СПб.: Лань, 2019 г. Лабораторная работа 8: "Диагностика реле-регулятора".
5. Сервисная документация Valeo: "Процедуры проверки генераторов серий Denso, Hitachi". Официальное издание, 2023 г.
6. Принципы работы интегрированных регуляторов напряжения. Журнал "Автоэлектроника", №3, 2021 г., стр. 28-35.

Видео: Как Проверить Реле Регулятор Напряжения Генератора Мультиметром


• Главные причины рывков автомобиля

• Размер заднего стекла ВАЗ 2109 - технические параметры

• Mercedes-Benz GLS - характеристики, фото и отзывы новой модели
