Проверяем АКПП - ключевые аспекты, правила и методы

Статья обновлена: 18.08.2025

Исправность автоматической коробки передач напрямую влияет на безопасность, комфорт и долговечность автомобиля.

Своевременная и профессиональная диагностика АКПП позволяет выявить скрытые неисправности на ранней стадии, предотвратив дорогостоящий ремонт.

Понимание ключевых методов проверки, обязательных этапов процедуры и типичных признаков неполадок критически важно для каждого автовладельца.

Знание этих аспектов обеспечивает грамотное обслуживание трансмиссии и сохраняет ее ресурс.

Проверка уровня и состояния трансмиссионной жидкости (ATF)

Проверка уровня ATF выполняется на прогретой коробке передач (температура жидкости 35-45°C), при работающем двигателе на нейтральной передаче (N) или парковке (P) в зависимости от требований производителя. Автомобиль должен стоять на ровной поверхности. Извлеките щуп АКПП, протрите его чистой ветошью, повторно опустите до упора и извлеките для точного замера. Нормальный уровень находится между метками MIN/MAX или HOT/COLD на щупе.

Состояние жидкости оценивается визуально и по запаху. Поместите каплю ATF на белую салфетку: свежая жидкость прозрачная с красноватым оттенком. Потемнение, помутнение или коричневый цвет указывают на старение и необходимость замены. Запах гари или горелого масла сигнализирует о перегреве или износе фрикционов. Наличие металлической стружки или посторонних частиц на щупе свидетельствует о механических повреждениях компонентов АКПП.

Критерии оценки ATF

Цвет:
- Норма: ярко-красный или светло-розовый
- Требует замены: темно-коричневый/черный
Консистенция:
- Норма: однородная, без комков
- Тревожные признаки: вязкие сгустки или водянистость
Запах:
- Норма: сладковатый или нейтральный
- Неисправность: выраженный горелый или кислый

Параметр	Норма	Критичное отклонение
Уровень	Между метками HOT	Ниже MIN или выше MAX
Примеси	Отсутствуют	Металлическая стружка, волокна
Пенистость	Нет	Пузырьки или пена на щупе

Низкий уровень: Провоцирует пробуксовку фрикционов, перегрев и выход из строя гидроблока. Требует поиска утечек через сальники, радиатор или уплотнения.
Превышение уровня: Вызывает вспенивание ATF, потерю давления в магистралях и нечеткие переключения. Необходим слив излишков.
Загрязнение: Абразивные частицы ускоряют износ шестерен и подшипников, засоряют соленоиды. Требует промывки системы или ремонта АКПП.

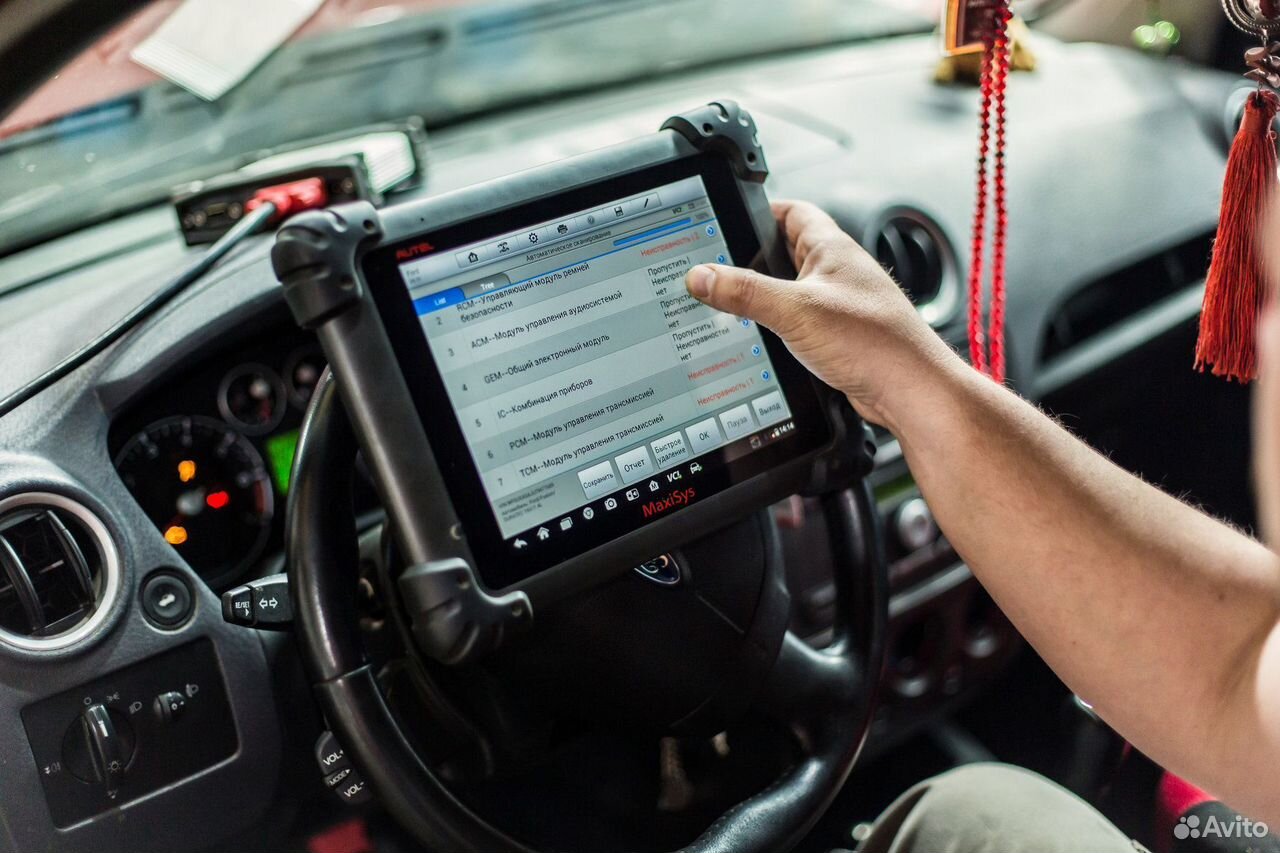

Считывание кодов ошибок через диагностический разъём OBD-II

Процедура начинается с подключения сканера к стандартизированному 16-контактному разъёму OBD-II, расположенному обычно в зоне рулевой колонки или под центральной консолью. После установки связи между диагностическим прибором и блоком управления АКПП (TCM) выполняется запрос на чтение сохранённых в памяти кодов неисправностей (DTC – Diagnostic Trouble Codes). Современные сканеры отображают как активные ошибки, влияющие на текущую работу трансмиссии, так и исторические – зафиксированные ранее, но не присутствующие в момент диагностики.

Важно учитывать, что коды ошибок указывают лишь на симптом или зону неисправности (например, "P0753 – Неисправность цепи соленоида переключения передач A"), но не идентифицируют конкретную причину поломки. Межпротокольная совместимость OBD-II гарантирует базовую универсальность считывания, однако расшифровка кодов и доступ к углублённым параметрам могут отличаться в зависимости от производителя авто и класса диагностического оборудования.

Ключевые этапы и особенности интерпретации данных

Для корректного анализа необходимо:

Фиксация условий возникновения ошибки – сканеры с функцией Freeze Frame Data сохраняют параметры работы АКПП (обороты двигателя, скорость, температуру масла) в момент регистрации неисправности

Проверка статуса кода (активный/неактивный) и его типа:

P0xxx, P2xxx	Общие коды для двигателя и трансмиссии
P07xx	Специфичные неисправности АКПП (фрикционы, соленоиды)
U-коды	Ошибки связи между модулями

Стирание кодов только после ремонта – повторное появление ошибки подтверждает не устранённую проблему

Критические ограничения метода: OBD-диагностика не выявляет механические износы (фрикционных дисков, подшипников), низкий уровень масла или его деградацию без соответствующих датчиков. Ложные срабатывания возможны при нестабильном напряжении бортовой сети или коррозии контактов разъёма. Для точной локализации неисправности после считывания кодов обязательны дополнительные проверки:

Анализ параметров соленоидов в реальном времени (ток управления, коэффициент заполнения)
Сравнение фактических оборотов турбины и выходного вала с эталонными значениями
Контроль давления в магистралях гидроблока

Анализ текущих параметров работы АКПП в режиме реального времени

Мониторинг параметров АКПП во время движения автомобиля позволяет выявить отклонения, незаметные при статической проверке. Специализированные диагностические сканеры подключаются к ЭБУ трансмиссии через OBD-II разъем, считывая поток данных без прерывания работы агрегата.

Ключевые показатели анализируются в динамике: при старте, разгоне, торможении и переключении передач. Это дает возможность сопоставить команды блока управления с фактическим поведением гидравлических и механических компонентов.

Критические параметры для мониторинга

Основное внимание уделяется следующим показателям:

Обороты входного/выходного валов – разница определяет проскальзывание фрикционов
Давление в магистралях – отклонения указывают на износ насоса или утечки
Температура масла (ATF) – превышение 120°C вызывает деградацию свойств жидкости
Ток соленоидов – коррелирует с давлением на пакеты сцепления
Статус передач – факт включения vs команда ЭБУ

Параметр	Норма	Отклонение	Возможная неисправность
Разница оборотов валов	< 50 об/мин	> 150 об/мин	Износ фрикционов, низкое давление
Давление линии	4-8 бар (холостой ход)	< 3.5 бар	Неисправность насоса, засор фильтра
Температура ATF	70-100°C	> 120°C	Перегрев радиатора, низкий уровень

Методика проведения теста: Автомобиль тестируется на различных режимах с фиксацией показателей. Особое внимание уделяется моментам переключений: задержка более 1.5 секунд или рывки свидетельствуют о проблемах в гидроблоке или износе муфт. Данные сравниваются с эталонными значениями для конкретной модели АКПП.

Преимущества подхода: Позволяет локализовать неисправность точнее стендовых тестов, выявляет прерывистые сбои (например, при нагреве) и оценивает производительность системы под нагрузкой. Обязателен при диагностике рывков, задержек включения и проскальзывания передач.

Тестирование поведения коробки при переключении режимов селектора (P-R-N-D)

Проверка реакции АКПП при переключении между базовыми режимами (P-R-N-D) – критический этап диагностики. Этот тест выявляет проблемы с гидравликой, износом фрикционов, соленоидами и электронным управлением. Нестабильное поведение при смене позиций селектора часто указывает на серьезные неисправности, требующие немедленного вмешательства.

Тестирование проводится на прогретой коробке в статическом положении автомобиля (с нажатым тормозом) и в движении. Ключевые параметры для оценки: плавность переключения, временные задержки, наличие толчков, вибраций или посторонних шумов. Каждый режим проверяется на предмет корректной фиксации и отсутствия самопроизвольных переходов.

Параметры оценки и типичные неисправности

Режим	Нормальное поведение	Признаки неисправности
P → R	Плавное включение без задержки (до 1.2 сек), легкий толчок	Резкий удар, скрежет, задержка >2 сек, пробуксовка
R → N	Мгновенное отключение задней передачи без ударов	Зависание в режиме R, толчок при выходе
N → D	Мягкое включение с задержкой 0.8-1.5 сек	Долгий «провал» (>3 сек), жесткий удар, вибрация
D → R	Стабильное переключение с задержкой до 1.5 сек	Отказ включения, рывок, громкий стук

Методика тестирования:

Прогреть АКПП до рабочей температуры (70-90°C)
Удерживая тормоз, циклически переключать режимы: P→R→N→D→N→R→P
Фиксировать:
- Время реакции на каждое переключение
- Силу и характер толчков по шкале: мягкий/средний/жесткий
- Наличие щелчков в районе селектора
Повторить тест при оборотах двигателя 1500-2000 об/мин

Важные правила: Все переключения выполняются только при полностью остановленном авто и выжатой педали тормоза. Игнорирование этого требования приводит к механическому разрушению коробки. Для моделей с электронным селектором дополнительно проверяют корректность отображения позиций на панели приборов.

Проверка реакции на ручное управление переключением передач (Tiptronic)

Тестирование режима Tiptronic начинается после проверки базовой работы автоматической коробки в положениях D и R. Цель – оценить корректность реакции АКПП на команды ручного переключения, исключая задержки, ложные срабатывания или игнорирование сигналов. Проверка выполняется на прогретом агрегате при движении со скоростями, соответствующими рабочему диапазону передач.

Диагност последовательно активирует режим ручного управления (через селектор или подрулевые лепестки), затем инициирует переключения "вверх" и "вниз" в разных скоростных интервалах. Ключевые аспекты: синхронность реакции ЭБУ, соответствие выбранной передачи фактическому поведению трансмиссии, отсутствие "проскакивания" передач или самопроизвольного возврата в автоматический режим.

Критерии оценки и типовые неисправности

При корректной работе должны соблюдаться условия:

Мгновенное выполнение команд – задержка переключения после активации лепестка/селектора не превышает 0.5-1 сек.
Четкая фиксация выбранной передачи – АКПП не переходит на другую передачу без команды (кроме аварийных ситуаций, например, при достижении предельных оборотов).
Визуальное подтверждение – отображаемая на приборной панели текущая передача соответствует реальному поведению (проверяется через сканирование данных и тест-драйв под нагрузкой).

Распространенные отклонения, указывающие на неполадки:

Симптом	Возможные причины
Задержка переключения > 2 сек	Неисправность датчиков селектора, обрыв в цепи, низкий уровень ATF
Самопроизвольное переключение на нейтраль	Ошибки ЭБУ, износ фрикционов, дефект гидроблока
Игнорирование команд "вниз" на малых скоростях	Загрязнение соленоидов, механическое заклинивание клапанов

Важно: При выявлении отклонений выполняется компьютерная диагностика с чтением кодов ошибок и анализом live-данных (положение селектора, сигналы с лепестков, текущая передача). Дополнительно проверяют состояние разъемов, целостность проводки и давление в магистралях гидросистемы.

Дорожные испытания для оценки плавности и скорости переключений

Дорожные испытания обязательны для объективной оценки работы АКПП в реальных условиях. Они позволяют выявить отклонения в плавности переключения передач, задержки, рывки или пробуксовки, которые не фиксируются сканерами при статической диагностике.

Проводите тест на прогретой коробке передач в безопасных дорожных условиях. Начните с плавного разгона с малых оборотов двигателя, последовательно имитируя типичные режимы эксплуатации: городской трафик, обгоны, движение на подъем. Обращайте внимание на поведение АКПП при частичной и полной подаче топлива.

Ключевые аспекты испытаний

Оценивайте следующие параметры во время движения:

Плавность переключений: Отсутствие ударов, толчков или вибраций при смене ступеней как вверх, так и вниз.
Скорость реакции: Время от нажатия педали газа до фактического переключения (особенно при kick-down).
Соответствие передач режиму: Корректность выбора передачи при разгоне, торможении двигателем, движении накатом.
Точность оборотов: Отсутствие "плавания" стрелки тахометра в момент переключения.

Важно проверить работу на всех доступных режимах селектора (D, S/L, ручной) и при разных температурах трансмиссионной жидкости. Фиксируйте любые нехарактерные шумы (гул, вой) под нагрузкой.

Режим движения	Нормальная работа	Возможная неисправность
Плавный разгон (D)	Мягкие, почти незаметные переключения вверх	Задержки, удары при 1-2, 2-3 передачах
Резкое ускорение (kick-down)	Быстрое понижение передачи без удара, уверенный разгон	Длительная пауза, "провал" тяги, резкий рывок
Торможение двигателем	Своевременное плавное понижение передач	Задержки переключения вниз, толчки при замедлении

Повторяйте циклы разгона/торможения несколько раз. Наличие повторяющихся симптомов (например, постоянный удар при переходе на 3-ю передачу) указывает на конкретную проблему гидроблока, фрикционов или датчиков.

Диагностика соленоидов и электромагнитных клапанов гидроблока

Проверка соленоидов и электромагнитных клапанов – критический этап диагностики гидроблока АКПП, так как эти компоненты напрямую управляют распределением и давлением рабочей жидкости, влияя на чёткость переключения передач и общую работоспособность трансмиссии. Их неисправность проявляется толчками, пробуксовками, уходом в аварийный режим или невозможностью включения определённых передач.

Диагностика начинается со считывания кодов неисправностей (DTC) через OBD-II разъём с помощью специализированного сканера, способного работать с протоколами АКПП. Анализ кодов указывает на потенциально проблемные цепи управления или конкретные соленоиды, но требует дальнейшей верификации физическими методами для исключения ошибок ЭБУ или повреждения проводки.

Ключевые методы диагностики

Основные подходы включают:

Измерение электрических параметров:
- Сопротивление обмотки: Сравнение показаний мультиметра со спецификациями производителя (типичный диапазон 5-30 Ом). Отклонения указывают на обрыв или межвитковое замыкание.
- Проверка на короткое замыкание: Измерение сопротивления между контактами соленоида и его корпусом (должно быть бесконечность).
Механическая проверка:
- Оценка хода сердечника и подвижности: Визуальный осмотр на заклинивание, износ, коррозию. Проверка свободного перемещения сердечника и возвратной пружины.
- Чистота каналов и фильтров: Обязательный осмотр сеточки-фильтра соленоида и сопряжённых каналов в гидроплите на предмет загрязнений металлической стружкой или отложениями.
Функциональное тестирование:
- Подача напряжения (12В): Использование источника питания или диагностического стенда для имитации работы. Контроль чёткости срабатывания (характерный щелчок) и отсутствия заеданий.
- Стендовая проверка гидроблока: Замер производительности, скорости отклика и герметичности соленоидов/клапанов под рабочим давлением на спецоборудовании.

Анализ данных сканера в реальном времени: Мониторинг параметров:

Параметр	Что показывает
ШИМ (PWM) сигнал управления	Соответствие задаваемому ЭБУ % заполнения, стабильность сигнала
Давление в магистралях (если есть датчики)	Реакцию давления на команды ЭБУ, соответствие эталонным значениям
Ток управления	Потребляемый ток соленоидом (резкие скачки или падения – признак проблем)

Важно: Диагностику проводят только на демонтированном гидроблоке после тщательной очистки от загрязнений. Проверка "на месте" в коробке ненадёжна из-за невозможности визуального контроля механической части. Интерпретация результатов всегда требует сопоставления данных сканера, электрических измерений и механического состояния элементов.

Измерение давления в магистралях гидравлической системы

Измерение давления в магистралях – обязательный этап диагностики АКПП, позволяющий оценить работоспособность гидравлического блока, масляного насоса и клапанов. Отклонения от нормы указывают на износ деталей, засорение каналов, неисправности соленоидов или утечки рабочей жидкости.

Замеры выполняются на прогретой АКПП с помощью манометра, подключенного к контрольным портам гидроблока через адаптеры. Основные проверяемые параметры включают давление в основной магистрали (line pressure), давление в магистрали управления (TV-давление или EPC) и давление в контурах фрикционов/тормозов.

Порядок действий и интерпретация результатов

Подготовка:
- Найдите контрольные порты гидроблока (указаны в сервисной документации авто)
- Установите переходники и манометр с диапазоном 0-30 бар
- Зафиксируйте показания на всех режимах селектора (P, R, N, D)
Основные проверки:
- Холостой ход: Норма 2.5-4.5 бар (зависит от модели)
- Line pressure (газ 2000-2500 об/мин):
  - Режим "D": 12-18 бар
  - Режим "R": 16-22 бар
- TV/EPC давление: Сравнивается при плавном нажатии педали газа

Типичные отклонения	Возможные причины
Давление ниже нормы на всех режимах	Износ маслонасоса, утечки в магистралях, забитый фильтр
Высокое давление только в "R"	Неисправность редукционного клапана заднего хода
Скачки давления	Заедание золотников, загрязнение гидроблока, неисправность соленоидов
Нулевое давление в конкретной магистрали	Разгерметизация контура, заклинивший клапан, обрыв цепи соленоида

Критические правила: Замеры проводятся строго при рабочей температуре ATF (70-80°C). Контролируйте уровень масла перед тестом. Значения сравниваются исключительно с нормами для конкретной модели АКПП. Разница давления в одинаковых режимах более 15% – признак неисправности.

Проверка состояния датчиков скорости, положения и температурных сенсоров

Датчики скорости (входного/выходного валов), положения селектора и дроссельной заслонки, а также температурные сенсоры масла – критически важные элементы управления АКПП. Их некорректная работа вызывает ложные переключения передач, пробуксовки, аварийные режимы и ускоренный износ фрикционов. Диагностика начинается со сканирования кодов ошибок через OBD-II разъем, но физическая проверка обязательна даже при отсутствии DTC.

Проверка включает три этапа: визуальный осмотр целостности проводки и разъемов, тестирование электрических параметров мультиметром, и анализ сигналов осциллографом при работе двигателя. Особое внимание уделяется датчикам скорости – их поломка парализует работу коробки. Температурные сенсоры диагностируются путем сравнения показаний с эталонными значениями при разных тепловых состояниях агрегата.

Методы диагностики сенсоров

Электрические параметры проверяются мультиметром:

Датчики Холла: напряжение питания (+5B), опорное напряжение, сопротивление изоляции
Индуктивные датчики: сопротивление обмотки (обычно 200-1500 Ом), отсутствие КЗ на массу
Термосопротивления: изменение сопротивления при прогреве (например, 80°C = 350-400 Ом)

Динамические тесты осциллографом:

Датчики скорости: форма сигнала при вращении колес – отсутствие "просадок" амплитуды
TPS: плавность изменения напряжения при нажатии акселератора
Датчик положения селектора: соответствие напряжения позициям P-R-N-D

Датчик	Типичные неисправности	Последствия для АКПП
Скорости выходного вала	Обрыв обмотки, загрязнение	Блокировка гидроблока, резкие удары
Температуры ATF	Завышение показаний	Преждевременное включение ГУР, перегрев
Положения дросселя	Износ дорожек, окислы	Задержки переключений, "пинки"

Обязательные действия после замены: сброс адаптаций АКПП сканером, контроль опорных напряжений в новой цепи. Механические повреждения зубчатых колес (для индуктивных датчиков) – частая скрытая причина неверных показаний скорости.

Анализ работы муфт и фрикционов под нагрузкой

Ключевая задача – выявить проскальзывание элементов при передаче крутящего момента. Проверка на холостом ходу недостаточна: неисправности проявляются только под давлением масла и механическим напряжением. Диагностика требует создания реальных условий работы трансмиссии – движения автомобиля с поэтапным увеличением нагрузки на разных передачах.

Основной метод – контролируемый дорожный тест с фиксацией реакций АКПП. Специалист последовательно проверяет переключения (вверх/вниз) при плавном и резком разгоне, движении "внатяг" (например, на подъем), торможении двигателем. Важно имитировать режимы, где задействованы конкретные пакеты фрикционов и муфт, согласно схеме работы данной коробки передач.

Критические параметры и методы оценки

Нагрузочная диагностика фокусируется на трех аспектах:

Время включения: Задержка между моментом выбора режима (D/R) или ожидаемым переключением и фактическим началом движения/сменой передачи. Измеряется секундомером.
Качество сцепления:
- Пробуксовка: Рост оборотов двигателя без пропорционального увеличения скорости (рывки, "вой" при ускорении).
- Жесткость включения: Удар, толчок при переключении (износ дисков/стальных пластин, проблемы с гидравликой).
Стабильность удержания: Самопроизвольное выключение передачи под нагрузкой (резкий спад тяги, "нейтраль").

Современная диагностика дополняется сканированием:

Считывание кодов неисправностей (DTC), связанных с проскальзыванием или давлением.
Анализ данных в реальном времени:
- Скорости вращения входного/выходного валов АКПП (расчет проскальзывания).
- Фактическое давление в магистралях (сравнение с эталонным).
- Текущая передача и состояние соленоидов.

Признак под нагрузкой	Возможная причина	Дополнительная проверка
Задержка включения + пробуксовка	Износ фрикционных накладок, низкое давление, засорение клапанов	Замер давления в линии, визуальный осмотр стружки в масле
Резкий удар при переключении	Залипание клапанов модуля, повреждение демпферов пружин	Анализ данных соленоидов, тест гидроблока
Самовыключение передачи	Критический износ пакета, разрушение поршня муфты, утечки в контуре	Пневмотест или вакуум-тест фрикционных групп

Результаты теста под нагрузкой сопоставляют с данными сканера и визуальной инспекцией масла/поддона. Это позволяет локализовать проблему: гидравлика, механика фрикционов или управляющая электроника. Игнорирование нагрузочной проверки ведет к неточной диагностике и повторным ремонтам.

Список источников

При подготовке материалов по диагностике автоматических коробок передач использовались авторитетные технические издания и специализированные ресурсы, посвященные устройству и обслуживанию автомобилей.

Следующие источники содержат детальную информацию о методах проверки, типовых неисправностях АКПП и современных подходах к их устранению:

Учебные пособия по устройству автомобилей (авторские коллективы: Росс Твег, В.П. Третьяков)
Сервисная документация производителей АКПП (ZF Friedrichshafen AG, Aisin Seiki Co., Jatco Ltd.)
Руководства по ремонту (издательства Haynes, Chilton, авторазборки Erwin)
Технические бюллетени SAE (Society of Automotive Engineers)
Протоколы диагностики (ODB-II, CAN-шина, спецификации производителей)
Профессиональные журналы ("Автосервис", "За рулем. Эксперт", "Автомеханик")
Методические рекомендации производителей диагностического оборудования (Bosch, Launch, Autel)
Стандарты технического обслуживания (ГОСТ Р, ISO/TS 16949)
