Пыльник рулевого наконечника - причины повреждения и замена

Статья обновлена: 18.08.2025

Рулевой наконечник – критически важный элемент подвески, обеспечивающий точное управление автомобилем. Его герметичный пыльник защищает шарнир от грязи, воды и коррозии.

Разрыв защитного чехла приводит к попаданию абразивных частиц внутрь узла. Это вызывает ускоренный износ шарнира, появление стуков, люфт руля и опасную потерю управляемости.

В статье детально рассмотрены основные причины разрушения пыльников, признаки неисправности и приведена пошаговая инструкция по замене элемента своими силами.

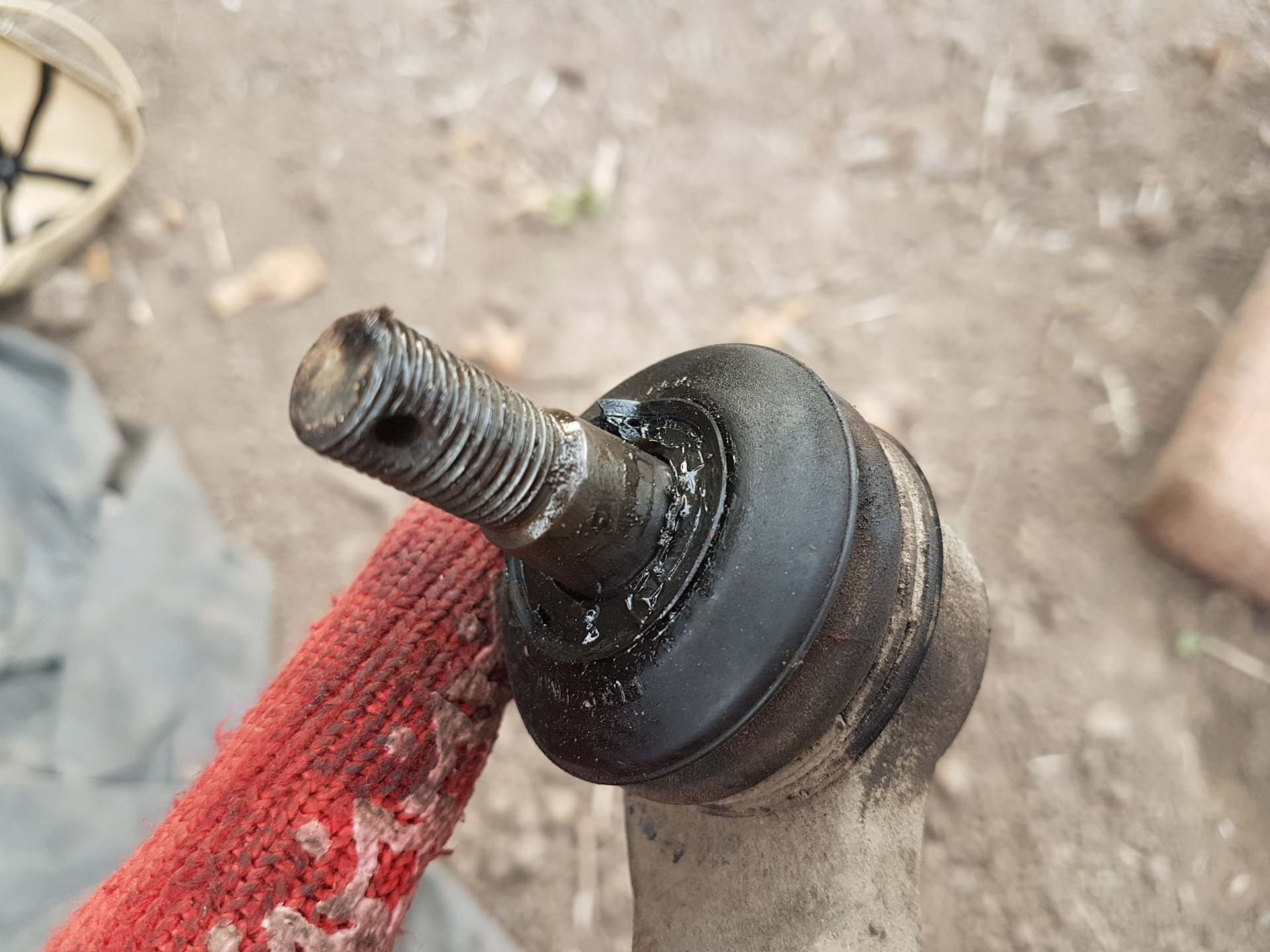

Видимые признаки разрыва или повреждения пыльника рулевого наконечника

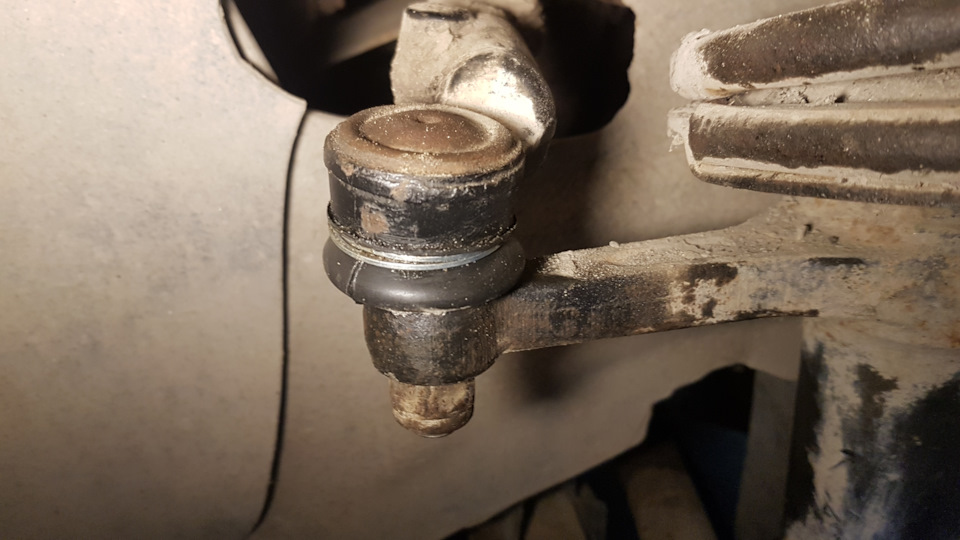

Визуальный осмотр пыльника проводится при вывернутых колесах или на подъемнике. Основное внимание уделяют целостности резинового гофра вокруг шарового шарнира наконечника.

Тимптомы повреждений проявляются явно: ищите трещины, разрывы или следы смазки. Проверка обязательна при каждом ТО, так как даже микротрещины ведут к ускоренному износу.

Ключевые индикаторы повреждения

Трещины и порезы: Нарушение поверхности резины, особенно в зонах изгиба.
Разрывы "лепестками": Расхождение гофров или отрыв краев пыльника от металлических обойм.
Вытекшая смазка: Темные масляные пятна вокруг пыльника или на близлежащих деталях.
Деформация: Перекос, сплющивание или неестественное положение пыльника.
Загрязнения внутри: Наличие грязи или песка на видимой части шарнира.

Последствия игнорирования признаков

Признак	Риск для наконечника
Вытекшая смазка	Сухое трение → заклинивание шарнира
Попадание абразива	Ускоренный износ → люфт рулевого управления
Полный разрыв	Критическое разрушение шарнира за 500-1000 км

Важно: При обнаружении дефектов пыльник заменяют немедленно, даже если шарнир пока не стучит. Попадание воды или песка необратимо повреждает механизм.

Посторонние звуки как симптом неисправности пыльника

При нарушении целостности пыльника рулевого наконечника грязь и влага беспрепятственно проникают внутрь шарнира, смешиваясь со смазкой. Образующаяся абразивная паста ускоряет износ трущихся поверхностей, увеличивая зазоры в соединении. Появляются люфты, провоцирующие характерные звуки при движении.

На ранней стадии разрушения пыльника водитель замечает слабые щелчки или постукивания при резком повороте руля на месте или на малой скорости. При усугублении проблемы стуки становятся громче и отчётливее, проявляясь даже на небольших неровностях дороги – особенно при прямолинейном движении. В критических случаях звук перерастает в металлический скрежет или хруст, свидетельствующий о катастрофическом износе шарнира.

Особенности звуков в зависимости от условий

При повороте руля: Щелчки или скрип в момент начала вращения баранки
На кочках: Чёткие стуки в передней подвеске при проезде неровностей
При разгоне/торможении: Короткие удары при изменении вектора нагрузки

Тип звука	Стадия износа	Рекомендуемые действия
Тихое постукивание	Начальная (пыльник треснут)	Диагностика, замена пыльника
Отчётливые стуки	Средняя (загрязнение шарнира)	Срочная замена пыльника и смазки
Хруст/скрежет	Критическая (разрушение шарнира)	Замена всего рулевого наконечника

При появлении звуков немедленно проверьте целостность пыльников визуально
Попросите помощника покачать руль при заглушённом двигателе, слушая область наконечников
Проверьте люфт, приподняв автомобиль домкратом и покачав колесо руками

Важно: Игнорирование посторонних звуков приводит к клину шарнира или обрыву наконечника. Это вызывает неконтролируемый снос передней оси и полную потерю управления на ходу.

Люфт в рулевом колесе при изношенном пыльнике

Изношенный пыльник рулевого наконечника напрямую влияет на возникновение люфта в рулевом колесе. Защитный чехол предотвращает попадание грязи, воды и абразивов в шарнирное соединение. При его повреждении агрессивные среды беспрепятственно проникают внутрь, вымывая консистентную смазку и ускоряя износ трущихся поверхностей.

Постепенно разрушение шарового пальца и гнезда наконечника приводит к увеличению зазоров в шарнире. Этот зазор трансформируется в свободный ход рулевого колеса (люфт), который ощущается как "провал" или "стук" при повороте руля на небольшой угол. Игнорирование проблемы усугубляет износ и создает угрозу безопасности.

Механизм влияния и последствия

Цепная реакция разрушения: Трещины или разрывы пыльника → проникновение грязи/влаги → вымывание смазки → сухое трение металлических деталей → абразивный износ → увеличение зазора в шарнире → появление люфта руля.

Критические последствия запущенного люфта:

Резкое снижение точности управления автомобилем
"Стук" в рулевой колонке, особенно на неровностях
Вибрация рулевого колеса на скорости
Ускоренный износ смежных элементов рулевого управления (рейки, тяги)
Риск заклинивания или самопроизвольного отсоединения наконечника

Диагностика и решение

Проверка пыльника наконечника:

Выверните колесо до упора для доступа к наконечнику
Осмотрите пыльник на наличие:
- Трещин, разрывов, потертостей
- Следов вытекшей смазки
- Песчаных отложений вокруг хомутов
Покачайте руль при заглушенном двигателе (требуется помощник), наблюдая за наконечником – видимый зазор подтверждает износ

Состояние пыльника	Действие
Незначительные трещины, смазка не вытекает	Срочная замена пыльника + добавление смазки
Разрыв, отсутствие смазки, грязь внутри	Обязательная замена рулевого наконечника в сборе

Важно: Замена только пыльника эффективна лишь на ранней стадии, когда шарнир не имеет критического износа. При выраженном люфте обязательна установка нового наконечника. После замены выполните проверку углов установки колес (развал-схождение).

Естественное старение резины: главная причина износа

Резиновый пыльник постоянно подвергается воздействию агрессивных факторов: перепады температур от -40°C до +80°C, дорожные реагенты, масла, УФ-излучение и озон. Со временем полимерные цепи материала теряют пластификаторы, что приводит к потере эластичности и появлению микротрещин. Этот процесс необратим даже при минимальных механических нагрузках.

По мере старения резина дубеет и растрескивается, теряя герметичность. Через повреждённый пыльник внутрь узла проникает грязь, песок и влага, вызывая абразивный износ шарнира и вымывание смазки. Без защитного чехла рулевой наконечник быстро выходит из строя из-за коррозии и разрушения шарового соединения, что проявляется стуком в подвеске и люфтом руля.

Факторы, ускоряющие деградацию материала

Экстремальные температуры: перегрев от тормозных дисков, длительные морозы
Химическое воздействие: солевые растворы, технические жидкости, растворители
Механическое истирание: вибрация, контакт с дорожным покрытием при разрыве

Стадия старения	Внешние признаки	Последствия для узла
Начальная (1-3 года)	Потускнение поверхности, мелкие трещины	Снижение гибкости, риск разрыва при повороте
Критическая (4+ года)	Сквозные трещины, расслоение резины	Загрязнение шарнира, коррозия пальца

Воздействие дорожных реагентов и химикатов на материал

Дорожные реагенты (солевые смеси, хлориды кальция/натрия, антигололедные составы) агрессивно воздействуют на резину или термопластик пыльников. При контакте химикаты проникают в микротрещины материала, инициируя процессы окисления и гидролиза. Это приводит к потере эластичности защитного чехла и ускоренному старению.

Постоянное воздействие растворов солей вызывает "высаливание" – кристаллизацию реагентов внутри структуры материала при высыхании. Кристаллы разрушают молекулярные связи, увеличивая хрупкость и провоцируя растрескивание даже без механических нагрузок. Особенно критично это при повреждении заводского защитного слоя пыльника.

Последствия химической деградации

Потеря герметичности: Трещины открывают путь воде, грязи и абразивам к шарниру рулевого наконечника.
Ускоренный износ шарнира: Попадание абразивных частиц в смазку действует как притирочная паста.
Расслоение материала: Отслоение внутренних слоев резины от наружных под действием масел и растворителей.
Разрыв при эксплуатации: Снижение прочности на растяжение ведет к разрушению при повороте руля.

Тип воздействия	Результат
Контакт с хлоридами	Коррозия армирующих кордов, потеря формы
Воздействие нефтепродуктов	Набухание резины, размягчение структуры
Циклы замерзания/оттаивания	Расширение трещин из-за льда в порах

Для минимизации последствий рекомендованы пыльники из химстойких материалов: бутилкаучука (IIR) или термопластичного полиуретана (TPU), устойчивых к окислению и гидролизу. Регулярная мойка днища в зимний период удаляет остатки реагентов, замедляя деструкцию.

Механические повреждения от ударов камнями или препятствиями

При движении по неровным дорогам, гравию или бездорожью пыльник рулевого наконечника постоянно подвергается абразивному воздействию. Летящие из-под колес камни, острые края выбоин или выступающие элементы дорожного покрытия могут наносить сквозные порезы или вмятины на резиновый чехол. Даже незначительное повреждение нарушает герметичность узла, открывая путь для проникновения песка, влаги и грязи внутрь шарнира.

Особенно опасны дефекты в нижней части пыльника, где скапливается дорожная грязь: мелкие частицы абразива смешиваются с водой, образуя агрессивную пасту, которая ускоряет износ шаровой опоры. Нарушение целостности защитного чехла приводит к вымыванию консистентной смазки, что провоцирует сухое трение металлических элементов и их последующее заклинивание.

Последствия и признаки повреждений

Характерные симптомы разрушенного пыльника из-за механического удара:

Видимые разрывы или трещины на поверхности резины
Появление следов выдавленной смазки вокруг наконечника
Стук в подвеске при проезде неровностей из-за люфта шарнира
Жесткость рулевого управления на малой скорости

Тип препятствия	Характер повреждения
Камни/щебень	Точечные проколы, рваные края разрывов
Глубокие ямы	Деформация с защемлением, надрывы по складкам
Бордюры	Продольные порезы, отслоение крепежных хомутов

Для замены поврежденного пыльника потребуется демонтаж рулевой тяги. После снятия наконечника с поворотного кулака:

Отсоедините старый пыльник, срезав монтажные хомуты
Тщательно очистите посадочную канавку на шарнире от грязи
Нанесите новую смазку в полость шаровой опоры
Наденьте пыльник, совместив посадочный буртик с канавкой
Зафиксируйте чехол металлическими хомутами по обеим сторонам

При монтаже избегайте перекручивания резины – это вызывает преждевременное растрескивание. Регулярный осмотр пыльников после поездок по бездорожью позволяет вовремя выявить повреждения.

Экстремальные температуры и их влияние на целостность пыльника

Резиновые пыльники постоянно подвергаются термическому воздействию: летом нагреваются от дорожного покрытия и тормозных дисков, зимой охлаждаются до отрицательных температур. Эти циклы расширения и сжатия материала приводят к потере эластичности. Резина становится хрупкой, теряет способность компенсировать подвижность рулевой тяги.

При экстремальном нагреве (свыше +100°C) происходит ускоренное старение резины: испаряются пластификаторы, поверхность трескается и "дубеет". Сильные морозы (ниже -30°C) вызывают кристаллизацию материала – пыльник теряет гибкость, а при резком повороте руля может лопнуть по складкам.

Последствия температурных повреждений

Растрескивание: Микротрещины от перепадов температур открывают путь воде и реагентам к шарниру.
Деформация: Потеря формы нарушает герметичность соединения с корпусом наконечника.
Разрыв складок: Утрата эластичности ведет к надрывам гофры при повороте колес.

Температурный режим	Влияние на материал	Типовые повреждения
Экстремальный нагрев (+100°C и выше)	Окисление резины, испарение пластификаторов	Дубеющая поверхность, сетка трещин
Сильное охлаждение (-30°C и ниже)	Кристаллизация структуры, снижение гибкости	Ломкость, разрывы при нагрузке
Резкие перепады (зима/лето)	Усталостная деформация, разрушение молекулярных связей	Расслоение резины, потеря герметичности

Профилактика: Использование пыльников из термостойких материалов (например, силикона или полиуретана) в регионах с экстремальным климатом. Регулярная проверка целостности при смене сезонов – сжатие складок для выявления трещин.

Важно: Поврежденный пыльник не подлежит ремонту – только замена. Попадание абразивов в шарнир приводит к ускоренному износу рулевого наконечника и опасному люфту колеса.

Некачественный материал пыльника как фактор поломки

Основная проблема дешевых аналогов заключается в использовании резиновых смесей без необходимых присадок. Такие материалы не выдерживают температурных колебаний от -40°C до +100°C, теряя эластичность зимой и размягчаясь летом. Отсутствие устойчивости к агрессивным реагентам (соль, масла, топливо) приводит к химической деградации структуры.

Низкокачественная резина подвержена ускоренному старению под воздействием озона и ультрафиолета. Уже через 5-10 тысяч км пробега на поверхности появляются микротрещины, которые быстро превращаются в сквозные разрывы при работе рулевого механизма. Особенно критично разрушение в зоне гофрированных складок, испытывающих постоянную деформацию.

Ключевые риски дешевых материалов

Характеристика	Качественный материал	Некачественный материал
Температурный диапазон	-50°C...+120°C	-20°C...+70°C
Стойкость к маслам	Полная	Набухание/расслоение
Срок службы	50-70 тыс. км	10-20 тыс. км
Озоностойкость	Спецдобавки	Быстрое растрескивание

Критические последствия: При разрушении пыльника происходит:

Попадание абразивной грязи в шарнир
Вымывание консистентной смазки
Коррозия шарового пальца
Люфт в соединении

Итог: Экономия на качестве материала неизбежно ведет к дорогостоящей замене всего рулевого наконечника вместо профилактической установки нового пыльника.

Неправильная установка и ее последствия для герметичности

Основная ошибка при монтаже нового пыльника – перекос или смещение относительно посадочных мест на рулевом наконечнике и тяге. Даже незначительный перекос приводит к неравномерному распределению зажимного усилия хомутов. В результате между резиновым корпусом пыльника и металлическими деталями образуются микрощели, нарушающие герметичность узла.

Неправильная фиксация хомутов также критична: недостаточная затяжка не обеспечивает необходимого прижима, а чрезмерное усилие повреждает резину или деформирует пыльник. Использование нештатных хомутов (например, проволочных вместо штампованных винтовых) часто не создает равномерного давления по окружности, что усугубляет проблему.

Последствия нарушения герметичности

Потеря герметичности вызывает следующие проблемы:

Проникновение абразивов: Пыль, грязь и влага попадают внутрь шарнира, смешиваясь со смазкой. Образуется абразивная паста, ускоряющая износ шаровой втулки и пальца.
Вымывание смазки: Вода и реагенты вытесняют консистентную смазку, оставляя трущиеся поверхности без защиты.
Коррозия: Влага вызывает окисление металлических деталей шарнира, ведущее к заклиниванию или разрушению.

Основные признаки повреждений из-за негерметичности:

Стук или люфт в рулевом управлении	Износ шарового пальца и втулки
Скрежет при повороте руля	Работа "на сухую" или наличие абразива
Вибрация на руле	Деформация изношенных деталей
Видимые трещины или разрывы пыльника	Потеря целостности защитного элемента

Чтобы избежать этих последствий, монтаж требует строгого соблюдения технологии: пыльник должен быть равномерно надет без перекосов, хомуты – затянуты с рекомендованным усилием специальным инструментом, а посадочные поверхности – тщательно очищены от старой грязи и смазки перед установкой.

Чем опасна езда с порванным пыльником рулевого наконечника

Порванный пыльник перестаёт защищать шарнир рулевого наконечника от абразивных частиц (песок, грязь, солевой реагент) и влаги. Это приводит к интенсивному износу трущихся поверхностей шарового пальца и втулки из-за попадания загрязнений внутрь узла и вымывания смазки.

Без смазки и при наличии абразива металлические компоненты начинают работать "на сухую", вызывая ускоренное разрушение. Появляется люфт в соединении, который прогрессирует и перерастает в критическую неисправность.

Основные риски и последствия

Потеря управления: Полный разрыв шарнира из-за износа может спровоцировать отсоединение колеса от рулевого механизма. Особенно опасно на высокой скорости.
Самопроизвольное изменение угла установки колеса: Усиливающийся люфт вызывает "виляние" передних колёс, снижая курсовую устойчивость.
Ускоренный износ смежных деталей: Вибрация и ударные нагрузки повреждают рулевую тягу, рулевую рейку и ступичный подшипник.
Нарушение работы системы ESP/ABS: Непредсказуемое поведение колеса искажает данные датчиков, приводя к сбоям электронных помощников.
Резкое ухудшение управляемости: Проявляется как:
- Стук или скрип в рулевой колонке
- Биение руля при движении
- Необходимость постоянного подруливания
- "Плавающий" угол поворота колёс

Важно: Даже небольшой разрыв пыльника требует немедленной замены. Износ шарнира происходит экспоненциально – от начальной стадии до полного разрушения может пройти всего несколько сотен километров.

Инструменты, необходимые для самостоятельной замены пыльника

Перед началом работ подготовьте весь требуемый инструмент. Отсутствие даже одного элемента усложнит процесс замены.

Основной набор включает стандартные слесарные приспособления и специализированные съемники. Дополнительные материалы обеспечат правильную установку нового пыльника.

Базовый комплект

Набор рожковых и накидных ключей
Торцевые головки с воротком
Съемник рулевых наконечников (шаровых опор)
Плоскогубцы с узкими губками
Монтировка средней длины

Дополнительные приспособления

Инструмент	Назначение
Домкрат с подставками	Подъем автомобиля и фиксация на весу
Баллонный ключ	Демонтаж колеса
Молоток	Аккуратная посадка деталей
Струбцина	Фиксация пыльника при монтаже

Обязательно потребуется смазка ШРУС (литол или аналог) и новый комплект хомутов. Для очистки узла подготовьте ветошь и обезжириватель.

На автомобилях с электроусилителем руля может потребоваться переходник для снятия датчиков. Проверьте комплектацию съемника перед началом работ.

Подготовка автомобиля к замене: безопасность и доступ

Обеспечение неподвижности автомобиля – первоочередная задача. Установите машину на ровную твердую поверхность (асфальт, бетон) и активируйте стояночный тормоз ("ручник"). Для дополнительной фиксации, особенно при работе с передней подвеской, подложите противооткатные упоры ("башмаки") под задние колеса в направлении, противоположном возможному движению.

Создание безопасного рабочего пространства под автомобилем критически важно. Используйте надежные домкраты и подставки (козлы), рассчитанные на вес автомобиля. Никогда не работайте только под машиной, поднятой на гидравлическом или механическом домкрате – домкрат служит исключительно для подъема, а для поддержки применяются подставки. Убедитесь, что подставки установлены на прочные точки кузова или рамы, указанные в руководстве по ремонту.

Обеспечение доступа к рулевым наконечникам

Для свободного доступа к рулевому наконечнику потребуется демонтировать колесо. Выполните следующие действия:

Ослабьте болты/гайки крепления колеса на земле (не снимая полностью)
Поднимите автомобиль домкратом до отрыва колеса от поверхности
Надежно установите автомобиль на подставки
Снимите ослабленные болты/гайки и снимите колесо

Ключевые требования к рабочей зоне:

Освещение: Яркая переносная лампа для четкой видимости компонентов
Чистота: Удалите крупную грязь с узлов подвески щеткой перед началом работ
Защита: Наденьте перчатки и защитные очки

Этап	Инструмент/Материал	Назначение
Фиксация авто	Противооткатные упоры	Исключение движения
Подъем	Домкрат + Подставки	Безопасный доступ снизу
Демонтаж колеса	Гаечный ключ, баллонник	Освобождение зоны наконечника

Перед началом демонтажа наконечника отметьте положение регулировочной тяги (рейки) мелом или краской. Это сохранит угол схождения колес для последующей регулировки.

Демонтаж колеса для доступа к рулевому наконечнику

Установите автомобиль на ровную поверхность, зафиксируйте задние колеса противооткатными башмаками и включите ручной тормоз. Ослабьте болты крепления колеса до момента отрыва от поверхности, используя баллонный ключ и монтажную ломку для увеличения рычага при необходимости.

Поднимите переднюю часть домкратом согласно инструкции производителя (точки подъема указаны в техдокументации), обеспечив устойчивость на подставках. Окончательно выкрутите все болты/гайки, снимите колесо и уберите его в сторону.

Ключевые этапы подготовки

Сброс давления: Поверните руль в сторону для удобства доступа к наконечнику
Очистка зоны работ: Щеткой удалите грязь с шаровой опоры и тяги
Контроль меток: Нанесите мелом метки на резьбе тяги для сохранения углов установки колес

Инструмент	Назначение
Домкрат + подставки	Безопасный подъем/фиксация авто
Динамометрический ключ	Контроль момента затяжки при сборке

Важно! Не работайте под машиной, опирающейся только на домкрат – используйте страховочные опоры. Проверьте устойчивость кузова перед началом демонтажа рулевых элементов.

Отсоединение рулевой тяги от поворотного кулака

Перед началом работ установите автомобиль на ровную поверхность, зафиксируйте колеса противооткатными упорами и снимите соответствующее переднее колесо для доступа к узлу. Обязательно обработайте резьбовое соединение наконечника и гайки кулака проникающей смазкой за 10-15 минут до демонтажа – это упростит откручивание.

Отверните контргайку на рулевой тяге, отмечая маркером или измерив количество витков резьбы для последующей правильной регулировки схождения. Ослабьте стопорную шпильку (если предусмотрена конструкцией) на поворотном кулаке, используя шестигранник или торцевую головку.

Процедура демонтажа

Удерживайте палец рулевого наконечника от проворачивания монтировкой или специальным ключом.
Сорвите гайку крепления пальца к кулаку мощным накидным ключом или головкой с воротком.
Полностью выкрутите гайку, но не снимайте её до конца резьбы – оставьте 2-3 витка для защиты.

Внимание! Применяйте съемник рулевых наконечников (шаровой опоры) – запрещено бить молотком по пальцу напрямую! Установите лапы съемника на корпус кулака и шпильку наконечника, затем плавно затягивайте центральный болт инструмента до характерного щелчка, свидетельствующего о выходе конуса из посадочного места.

Тип соединения	Рекомендуемый инструмент	Риски при ошибке
Конический палец	Гидравлический съемник	Деформация рычага подвески
Резьбовая шпилька	Гаечный ключ + монтировка	Срыв резьбы пальца

После отсоединения наденьте на палец защитный колпачок или обмотайте чистой ветошью, чтобы предотвратить загрязнение конуса. Проверьте состояние посадочного гнезда в кулаке на отсутствие задиров и коррозии – при необходимости обработайте мелкой наждачной бумагой.

Как снять старый поврежденный пыльник без ошибок

Перед демонтажем очистите рулевой наконечник и прилегающие поверхности от грязи металлической щеткой или ветошью. Убедитесь в наличии необходимых инструментов: монтировки, пассатижей, отвертки и ножниц. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами.

Обработайте соединения проникающей смазкой WD-40, если пыльник прикипел к корпусу наконечника или тяге. Дождитесь 10-15 минут для размягчения отложений. Проверьте тип крепления пыльника – он может удерживаться пружинным кольцом, пластиковым хомутом или запрессовкой в канавку.

Последовательность демонтажа

Снимите хомут/кольцо:
- Для металлического хомута: подденьте отверткой ушко замка и ослабьте стяжку
- Для пластикового хомута: перекусите защелку бокорезами
- Для пружинного кольца: подцепите пассатижами усики и снимите с посадочной канавки
Разрежьте корпус пыльника:
- Используйте монтажный нож или ножницы по диагонали от края к резиновой гармошке
- Не повреждайте металлические поверхности шарового пальца и тяги!
Снимите остатки:
- Пальцами или плоскогубцами аккуратно стяните резину с шарового шарнира
- Удалите остатки хомута и заусенцы с корпуса наконечника

После демонтажа протрите посадочные места ветошью, удалив остатки резины и коррозию. Не используйте зубило или молоток – ударные нагрузки повреждают защитные поверхности шарнира. Проверьте состояние резьбы шарового пальца и целостность пыльникового пояска на корпусе перед установкой новой детали.

Тщательная очистка шарнира от старой грязи и смазки

Полное удаление старой смазки и абразивных частиц критически важно для корректной работы нового пыльника. Остатки загрязнений ускоряют износ шарнирного соединения и могут повредить уплотнительную кромку пыльника при установке.

Используйте механические методы и химические растворители для поэтапной очистки всех поверхностей шарнира, включая шаровую опору, корпус и резьбовые соединения. Уделите особое внимание скрытым полостям и труднодоступным местам.

Пошаговая методика очистки

Предварительная обработка: Снимите крупные загрязнения щеткой с жесткой щетиной или пластиковым скребком. Не используйте металлические инструменты во избежание царапин.
Обезжиривание:
- Обильно нанесите специализированный автоочиститель (WD-40, растворитель 646)
- Выдержите 5-7 минут для размягчения застарелых отложений
Финишная очистка: Протрите деталь ветошью без ворса, повторяя процесс до полного удаления следов смазки. Контролируйте чистоту с помощью белой салфетки – на ней не должно оставаться темных пятен.

Материал	Назначение
Синтетическая ветошь	Удаление остатков растворителя
Зубная щетка/ершик	Очистка резьбы и стопорных канавок
Сжатый воздух	Продувка после обработки

Выбор подходящей смазки для нового пыльника

Правильный выбор смазки напрямую влияет на ресурс шарнира рулевого наконечника. Смазочный материал выполняет три ключевые функции: снижает трение между шаровой опорой и вкладышем, защищает металлические поверхности от коррозии и предотвращает пересыхание резины пыльника. Несоответствующий состав ускорит износ детали или нарушит герметичность защиты.

Использование неподходящих материалов (например, графитовой смазки или трансмиссионного масла) приводит к разбуханию резины, появлению задиров на поверхностях шарнира и преждевременному выходу узла из строя. Совместимость с EPDM-резиной (стандартный материал пыльников) – обязательное требование.

Критерии выбора и рекомендуемые составы

Оптимальные смазки должны обладать высокими консервирующими свойствами, выдерживать экстремальные давления (маркировка EP) и температурный диапазон от -40°C до +120°C. Обязательно проверяйте соответствие спецификациям производителя авто.

Литиевые смазки (Shaeffer’s 238, Liqui Moly LM47) – универсальный вариант с отличной адгезией и водостойкостью. Требуют обновления каждые 50-60 тыс. км.
Полимочевинные составы (Molykote BR-2, SKF LGWA 2) – химически нейтральны к резине, сохраняют свойства при длительном контакте с водой. Рекомендованы для влажного климата.
Бариевые смазки (Teresson UNIMAC EP-0) – устойчивы к вымыванию и окислению, но дороже аналогов. Применяются в премиум-сегменте.

Запрещено использовать:

Универсальные солидолы и нигрол – разрушают резину
Графитовые и медные пасты – вызывают абразивный износ
Смазки на кальциевой основе – теряют свойства при нагреве

Технология нанесения:

Очистите полость шарнира от старой смазки и загрязнений ветошью
Заполните пространство под пыльником на 50-60% (избыток выдавится при сборке)
Равномерно распределите тонкий слой состава по посадочной поверхности пыльника
Избегайте контакта с торцами резины – это нарушит фиксацию хомутами

Параметр	Литиевая	Полимочевинная	Бариевая
Совместимость с EPDM	Да	Да	Да
Температурный диапазон	-30°C...+110°C	-40°C...+140°C	-45°C...+130°C
Ресурс (тыс. км)	50-60	80-100	100+
Цена	Низкая	Средняя	Высокая

После установки пыльника проверьте отсутствие перекосов и равномерное распределение смазки через резиновые стенки. При появлении трещин или выпотевании состава наружу – замените материал на рекомендованный производителем.

Нанесение смазки на палец шарнира перед установкой пыльника

После очистки шарового пальца от старой смазки и загрязнений, необходимо равномерно нанести свежую пластичную смазку на рабочую поверхность шарнира. Используйте специальную литиевую или молибденовую смазку для ШРУСов, обеспечивающую защиту от коррозии и снижение трения. Тщательно заполните сферическую выемку пальца и пространство под пыльником, избегая пропусков.

Контролируйте количество смазки: избыток приведет к разрыву пыльника при работе рулевого механизма, а недостаток вызовет ускоренный износ шарнира. Оптимальный объем – когда смазка полностью покрывает палец без выпирающих излишков после монтажа защитного чехла. Используйте шприц для точного дозирования и минимизации контакта с воздухом.

Порядок обработки смазкой

Нанесите основной слой смазки на шаровую часть пальца круговыми движениями
Дополнительно заполните:
- Кольцевую канавку под стопорным кольцом
- Внутреннюю полость нового пыльника (на 1/3 объема)
Распределите состав тонким слоем по посадочной поверхности наконечника

Ошибка	Последствие
Использование графитовой смазки	Разрушение резины пыльника
Попадание абразивных частиц	Задиры на шаровой поверхности
Контакт с минеральными маслами	Набухание уплотнительных губ

Важно: не допускайте контакта смазки с торцевой частью резьбы пальца – это затруднит последующую затяжку гайки. После нанесения сразу приступайте к установке пыльника, предотвращая оседание пыли на обработанную поверхность.

Правильный монтаж нового пыльника на посадочное место

Очистите посадочную канавку на рулевом наконечнике и шаровой опоре от остатков старой смазки, грязи и повреждённого пыльника. Используйте ветошь и специальный обезжириватель. Убедитесь, что поверхность абсолютно сухая и не имеет задиров или коррозии, которые могут нарушить герметичность.

Нанесите тонкий равномерный слой рекомендуемой смазки (обычно литиевой или силиконовой) на внутреннюю поверхность нового пыльника и шаровую опору. Избегайте избытка смазочного материала, так как это может привести к выдавливанию при сборке и снижению защиты.

Ключевые этапы установки

Правильная ориентация: Убедитесь, что пыльник расположен согласно маркировке (если имеется) – обычно широкой частью к корпусу шаровой опоры.
Равномерная посадка: Наденьте пыльник на шарнир, аккуратно растягивая кромку пальцами. Не используйте металлические инструменты во избежание порезов резины.
Фиксация хомутами:
- Замковые хомуты: Вставьте язычок в прорезь и затяните до щелчка фиксатора.
- Винтовые хомуты: Затяните крестообразной отвёрткой с умеренным усилием, избегая перекоса и деформации.
Проверка подвижности: Вручную покачайте тягу в разных направлениях. Убедитесь, что пыльник не образует складок и не касается элементов подвески при крайних положениях.

После монтажа удалите излишки смазки с наружной поверхности пыльника. Проверьте отсутствие перекручивания и равномерный зазор по всему периметру посадки в течение первых 50 км пробега.

Фиксация пыльника стопорными кольцами или хомутами

Неправильная фиксация пыльника приводит к его смещению при повороте руля, быстрому разрыву резины и попаданию грязи в шарнир. Отсутствие герметичности вызывает вымывание смазки, коррозию компонентов и люфт рулевого наконечника, что напрямую влияет на безопасность управления.

Для крепления используют либо заводские стопорные кольца (пружинные или разрезные), либо универсальные хомуты (нейлоновые/металлические). Кольца обеспечивают точную посадку на штатные канавки, а хомуты допускают регулировку усилия обжима, но требуют аккуратности при затяжке.

Особенности методов крепления

Стопорные кольца	Хомуты
Монтируются в специальные канавки на рулевом наконечнике	Фиксируются поверх бортиков пыльника
Требуют точного соответствия размеру	Регулируются по диаметру (резьбовые или защелкивающиеся)
Не создают точечного давления на резину	Риск перетяжки и деформации материала

Порядок установки стопорным кольцом:

Смажьте посадочную канавку наконечника силиконовой смазкой.
Равномерно запрессуйте пыльник до упора в буртик.
Заведите кольцо в канавку специальным монтажником или плоской отверткой.

Порядок фиксации хомутом:

Наденьте пыльник так, чтобы его край выступал за буртик на 1-2 мм.
Расположите хомут строго по центлу бортика.
Плавно затяните крепеж до момента плотного прилегания без перекоса.

Обязательно проверьте подвижность пыльника рукой после установки – он должен свободно проворачиваться на шарнире без смещения вдоль оси. Перетянутые хомуты или недокрытые кольцами канавки провоцируют потерю герметичности уже при первом повороте руля.

Обратная сборка: подключение рулевой тяги к кулаку

После установки нового пыльника и смазки шарнира наконечник необходимо зафиксировать в посадочном месте поворотного кулака. Убедитесь, что конусное отверстие кулака и резьбовая часть пальца наконечника очищены от грязи, коррозии или остатков старого фиксатора резьбы. Совместите отверстия, аккуратно вставив палец рулевой тяги в проушину кулака без перекоса.

Наденьте новую стопорную шайбу (если предусмотрена конструкцией) и наживите гайку пальца вручную до упора. Критически важно не допустить срыва резьбы на начальном этапе затяжки. Используйте только специальный динамометрический ключ для финальной затяжки – момент указывается производителем авто (обычно 35-80 Н·м).

Фиксация соединения

Затяните гайку до рекомендованного момента, контролируя усилие динамометрическим ключом
Загните стопорную кромку шайбы в грань гайки (для шайб фасонного типа)
Если шайба не предусмотрена – используйте новую самоконтрящуюся гайку или нанесите анаэробный фиксатор резьбы
Установите защитный колпачок на торец пальца (при наличии)

Проверьте свободу хода шарнира рукой – палец должен поворачиваться в корпусе наконечника без заеданий. Резко дёрните тягу вверх-вниз для выявления люфта – посторонние стуки недопустимы. Не забудьте подключить датчик угла поворота колеса (если снимался) и проложить проводку без натяжения.

Критичные ошибки	Последствия
Использование старой гайки/шайбы	Самопроизвольное откручивание, потеря управления
Затяжка ударным гайковёртом	Разрушение шарнира, деформация резьбы
Отсутствие фиксации резьбы	Разъединение тяги и кулака на ходу

После сборки обязательна регулировка развала-схождения – изменение длины тяги при замене наконечника нарушает заводские установки углов. Проверьте уровень жидкости ГУР (при его наличии) на предмет течей через сальник рейки. Первые 50 км избегайте резких манёвров, затем повторно проверьте момент затяжки гайки.

Контрольная затяжка крепежных соединений с нужным моментом

После установки нового пыльника и фиксации рулевого наконечника в посадочном месте проводится окончательная затяжка крепежных элементов. Использование динамометрического ключа обязательно, так как превышение момента вызывает деформацию резьбы, корпуса наконечника или поворотного кулака. Недостаточное усилие приводит к самоотворачиванию гайки во время эксплуатации.

Точное значение момента затяжки указывается производителем авто в технической документации. Для большинства моделей момент затяжки гайки крепления рулевого наконечника к поворотному кулаку составляет 35-50 Н·м. Гайка фиксации наконечника к рулевой тяге обычно требует 40-60 Н·м. Требуемые параметры уточняются в руководстве по ремонту конкретного транспортного средства.

Порядок выполнения затяжки

Предварительная ручная затяжка гайки до упора
Установка динамометрического ключа с подходящим диапазоном
Плавное приложение усилия до срабатывания трещотки ключа
Проверка отсутствия проворота наконечника после затяжки

Критические последствия нарушения момента:

Превышение: Срыв резьбы, деформация шарового пальца, разрушение полимерного вкладыша
Недостаток: Люфт соединения, ускоренный износ деталей, самопроизвольное откручивание

Тип соединения	Диапазон момента (Н·м)	Риски при нарушении
К поворотному кулаку	35-50	Деформация посадочного гнезда, клин пальца
К рулевой тяге	40-60	Разрушение резьбы тяги, люфт в рулевом управлении

После затяжки необходимо установить новые шплинты или стопорные шайбы. Загибание старых шплинтов недопустимо. Финишный этап – повторная проверка момента через 50-100 км пробега для исключения ослабления соединения под нагрузкой.

Установка колеса и опускание автомобиля на землю

После фиксации рулевого наконечника на поворотном кулаке и затяжки его гайки с требуемым моментом, аккуратно наденьте колесо обратно на шпильки ступицы. Проследите, чтобы посадочные отверстия диска совпали со шпильками. Вручную наживите все болты или гайки крепления колеса, убедившись, что диск плотно прилегает к ступице без перекоса.

Медленно опустите автомобиль с помощью домкрата, пока колесо не коснется земли, но не перенимает еще полный вес машины. Это необходимо для безопасной и правильной затяжки крепежа колеса без риска его срыва со шпилек.

Затяжка крепежа колеса: Используя динамометрический ключ, затяните болты или гайки в диагональной последовательности (звездообразно) до момента, указанного производителем автомобиля. Никогда не затягивайте колесо полностью на весу.
Полное опускание автомобиля: Окончательно уберите домкрат и дайте автомобилю встать на все колеса. Дополнительно протяните крепеж колеса с контролем момента затяжки еще раз под нагрузкой.
Контрольная проверка: Повращайте рулевое колесо от упора до упора несколько раз. Убедитесь в плавности хода, отсутствии посторонних стуков, скрипов и заеданий, которые могли бы указывать на ошибку сборки или повреждение нового пыльника.

Проверка свободы хода рулевого колеса после замены

После установки нового пыльника рулевого наконечника необходимо убедиться в отсутствии излишнего люфта рулевого управления. Затяните все крепежные элементы согласно моменту, указанному производителем автомобиля, включая гайку шарового шарнира и болты крепления наконечника к поворотному кулаку. Оставьте колеса в положении "прямо" перед началом диагностики.

Попросите помощника плавно покачивать рулевое колесо влево-вправо (в пределах 10-15 градусов) при работающем двигателе. В это время визуально контролируйте соединение рулевой тяги и наконечника – не должно быть заметного смещения или стука. Одновременно рукой проверяйте плотность посадки шарнира в посадочном гнезде поворотного кулака.

Критерии корректной работы

Допустимый люфт: суммарный свободный ход руля не превышает 10 мм (проверяется линейкой у обода)
Равномерное усилие: вращение руля происходит плавно, без заеданий или провалов
Отсутствие посторонних звуков: при поворотах не слышно щелчков, скрипов или ударов

Параметр	Норма	Признак неисправности
Усилие на руле	Постоянное во всем диапазоне	Резкое увеличение/ослабление при повороте
Возврат в "ноль"	Самостоятельный после поворота	Заедание в крайних положениях

Совершите тестовый заезд на малой скорости (20-30 км/ч), выполняя плавные повороты в обе стороны.
Обратите внимание на чрезмерную вибрацию или увод автомобиля с траектории.
Повторите проверку люфта на заглушенном двигателе – свободный ход должен соответствовать норме.

Обязательная регулировка развала-схождения после работ

Любые манипуляции с рулевым наконечником, включая замену пыльника, напрямую влияют на геометрию подвески. При демонтаже наконечника нарушается исходное положение тяг и рычагов, а после сборки добиться точного совпадения прежних регулировочных параметров без специального оборудования невозможно. Даже незначительное отклонение в положении резьбовых соединений изменяет углы установки колес.

Неправильные углы развала и схождения после замены пыльника приводят к ускоренному износу протектора шин (появлению "пилы" или односторонней стертости), ухудшению курсовой устойчивости автомобиля (увод в сторону при движении), повышению нагрузки на рулевой механизм и увеличению расхода топлива. Игнорирование регулировки снижает безопасность и влечет дополнительные расходы на преждевременную замену покрышек.

Ключевые аспекты регулировки

Использование стенда: Корректировка выполняется только на компьютерном стенде развала-схождения. "На глаз" или рулеткой добиться точности невозможно.
Проверка смежных компонентов: Перед регулировкой обязательно проверяют состояние сайлентблоков рычагов, шаровых опор, стоек стабилизатора и давление в шинах – их неисправность исказит результаты.
Контрольный заезд: После регулировки рекомендуется пробный заезд 15-20 км с последующей повторной проверкой углов на стенде для финальной точной настройки (учет усадки новых деталей).

Параметр	Последствия отсутствия регулировки
Схождение (Toe)	Интенсивный неравномерный износ шин ("гребенка"), вибрация руля
Развал (Camber)	Увод автомобиля в сторону, износ внутренней/внешней части шины
Поперечный наклон шкворня (KPI/SAI)	Ухудшение самовозврата руля в нейтраль, снижение стабильности

Практические советы для продления срока службы нового пыльника

Регулярно проверяйте целостность пыльника при каждом ТО или мойке автомобиля. Уделяйте внимание появлению трещин, разрывов, следов масла или смазки на поверхности резины. Особенно тщательно осматривайте гофры после поездок по бездорожью или в условиях сильной запылённости.

Очищайте поверхность пыльника от грязи, реагентов и масляных пятен мягкой ветошью с мыльным раствором. Избегайте использования агрессивных растворителей (бензин, уайт-спирит), а также механической чистки щётками – это разрушает структуру резины. После мойки насухо протирайте деталь.

Ключевые меры профилактики

Контроль состояния смежных узлов: Следите за люфтами рулевых тяг и шаровых опор – их износ создаёт перекосы, растягивающие пыльник.
Защита от коррозии: Обрабатывайте посадочные места пыльника на тяге и наконечнике силиконовой смазкой перед установкой – это облегчит будущую замену и предотвратит прикипание.
Бережная эксплуатация: Избегайте ударов по пыльнику при ремонте (например, молотком при снятии наконечника), а также наездов на высокие бордюры.

Используйте только оригинальные пыльники или проверенные аналоги из качественной резины (например, термопластичный полиуретан). Дешёвые аналоги часто трескаются на морозе или размягчаются от машинного масла. При замене обязательно заполняйте полость пыльника специальной смазкой для ШРУСов (литол, ШРУС-4) через технологическое отверстие перед фиксацией стопорных колец.

Периодичность	Действие
Каждые 5 000 км / 3 месяца	Визуальный осмотр на предмет повреждений и утечек смазки
После зимы / езды по грязи	Механическая очистка от затвердевшей грязи в складках
При замене масла / ТО	Проверка люфтов рулевого наконечника и тяг

Регулярный визуальный осмотр пыльников как метод профилактики

Систематическая проверка состояния пыльников рулевых наконечников позволяет выявить дефекты на ранней стадии до критического повреждения деталей. Осмотр рекомендуется проводить каждые 5-7 тыс. км пробега или перед длительными поездками, уделяя особое внимание транспортным средствам с большим сроком эксплуатации.

Основное внимание при осмотре следует обращать на целостность резины: трещины, порезы, вздутия или следы масляных подтёков указывают на нарушение герметичности. Обязательно проверяйте фиксацию пыльников на посадочных местах – смещение хомутов приводит к попаданию абразивных частиц внутрь узла.

Ключевые признаки износа

Микротрещины на поверхности резины, особенно в зонах сгиба
Деформация гофры или изменение её геометрии
Наличие грязи/смазки на внешней поверхности пыльника
Разрывы длиной более 3 мм

Порядок проведения осмотра

Очистите пыльник от загрязнений ветошью
Поверните руль до упора для доступа к скрытым частям
Проверьте эластичность резины нажатием (без инструментов!)
Осмотрите зоны крепления хомутов

Состояние	Рекомендуемое действие
Незначительные поверхностные трещины	Повторный осмотр через 1000 км
Глубокие повреждения или разрывы	Немедленная замена
Следы смазки на поверхности	Диагностика шарнира + замена пыльника

Важно: При обнаружении дефектов запрещается эксплуатировать автомобиль – вытекшая смазка ускоряет износ шарнира в 5-7 раз. Использование силиконовых спреев для "реставрации" трещин дает временный эффект и не заменяет ремонта.

Когда замена пыльника требует профессионального вмешательства

Замена пыльника рулевого наконечника, на первый взгляд, кажется простой задачей, но ряд ситуаций делает самостоятельный ремонт небезопасным или невозможным без специнструмента. Ошибки при установке могут привести к быстрому выходу детали из строя и нарушению управляемости автомобиля.

Особенно критично доверить работу специалистам при отсутствии опыта или сомнениях в правильности подбора запчастей. Неверно установленный пыльник не обеспечит герметичность, что спровоцирует попадание грязи в шарнир и его ускоренный износ.

Ключевые случаи для обращения в сервис

Профессиональное вмешательство необходимо в следующих ситуациях:

Поврежден сам рулевой наконечник – при наличии люфта, стуков или коррозии шарнира требуется замена всей детали в сборе.
Отсутствие специнструмента – для съема наконечника с рулевой тяги часто необходим съемник шаровых опор, а запрессовка нового пыльника требует точного позиционирования.
Сложный доступ к узлу – на некоторых моделях авто демонтаж тяги или рычага подвески для замены пыльника требует разборки других компонентов.
Необходимость регулировки углов установки колес – после замены рулевых наконечников обязательна проверка и корректировка развала-схождения.

Попытки экономии на услугах сервиса при перечисленных условиях часто приводят к:

Неправильной посадке пыльника и его мгновенному повреждению.
Нарушению геометрии рулевого управления из-за ошибок сборки.
Ускоренному износу смежных деталей подвески.

Симптом после замены	Риск	Решение
Течь смазки из-под пыльника	Загрязнение шарнира, заклинивание	Срочная переустановка с герметизацией
Стук в рулевом управлении	Разрушение наконечника, потеря управления	Диагностика и замена узла
Увод автомобиля в сторону	Износ шин, авария	Проверка сход-развала

Даже при успешной самостоятельной замене пыльника обязательна проверка состояния рулевого наконечника на стенде и последующая регулировка углов установки колес. Игнорирование этого этапа снижает точность управления и безопасность движения.

Список источников

Источники информации для изучения темы пыльников рулевых наконечников включают специализированную техническую литературу и экспертные материалы.

При подготовке данных использовались авторитетные ресурсы по устройству автомобилей и практическому ремонту ходовой части.

Официальные руководства по ремонту транспортных средств конкретных марок
Техническая документация от производителей автокомпонентов (TRW, Lemforder, CTR)
Специализированные автомобильные порталы (Drive2, Авто.ру, Drom.ru)
Видеоинструкции по замене деталей рулевого управления на платформах YouTube
Профильные форумы автомехаников с практическими кейсами ремонта
Учебные пособия по конструкции ходовой части автомобиля
Каталоги интернет-магазинов автозапчастей с описанием совместимости деталей
Экспертные статьи в журналах "За рулем" и "Авторевю"
