Работы с передней стойкой Рено-Логана - замена и ремонт

Статья обновлена: 18.08.2025

Передние стойки – критически важные компоненты подвески Рено Логан, напрямую влияющие на безопасность движения, управляемость автомобиля и комфорт водителя с пассажирами.

Со временем узлы изнашиваются: теряется герметичность амортизаторов, деформируются опорные подшипники, разрушаются пыльники и отбойники, появляется стук или скрип.

Своевременная диагностика состояния стоек, грамотное обслуживание, а при необходимости – профессиональный ремонт или замена изношенных деталей – обязательные условия для поддержания технической исправности автомобиля.

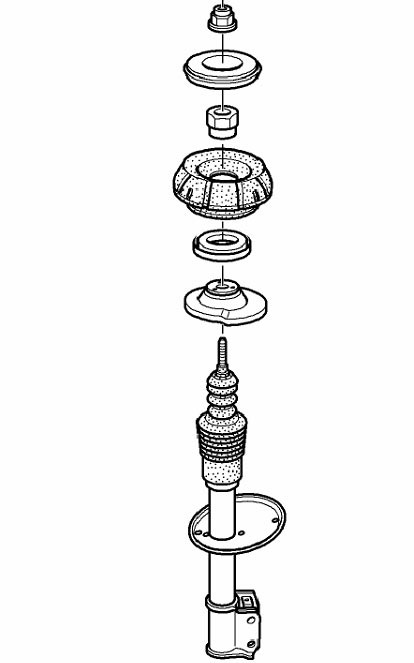

Устройство передней стойки Рено-Логан: основные компоненты

Передняя стойка (амортизационная стойка МакФерсон) Рено Логан представляет собой сложный узел, объединяющий несколько ключевых элементов, отвечающих за гашение колебаний, поддержку кузова и обеспечение поворота колеса. Ее конструкция напрямую влияет на управляемость, комфорт и безопасность автомобиля.

Основная функция стойки – демпфирование вертикальных колебаний от неровностей дороги и поддержание постоянного контакта колеса с покрытием. Она воспринимает значительные нагрузки как при движении по ухабам, так и в поворотах, работая в связке с другими элементами подвески.

Ключевые элементы конструкции

Амортизатор: Гидравлический (или газогидравлический) демпфирующий элемент. Состоит из цилиндра, заполненного маслом (или маслом и газом), поршня со штоком и клапанной системы. Преобразует энергию удара и колебаний пружины в тепловую энергию.
Винтовая пружина: Упругий элемент, воспринимающий вес автомобиля и смягчающий удары. Располагается вокруг амортизатора, опираясь нижним витком на чашку корпуса стойки, а верхним – через опорный подшипник на кузов.
Опора стойки (верхний подшипник): Узел, крепящий стойку к кузову автомобиля. Включает в себя:
- Резинометаллический элемент (опорная подушка): Демпфирует вибрации, передаваемые от стойки на кузов.
- Опорный подшипник: Обеспечивает возможность поворота стойки (а значит, и колеса) вместе с поворотным кулаком при вращении руля. Размещается между опорной подушкой и верхней чашкой пружины.
Корпус стойки (стакан): Прочный металлический кожух, в котором размещается амортизатор. Имеет фланец для крепления к поворотному кулаку и площадку (чашку) для установки винтовой пружины.
Защитный кожух (пыльник): Резиновый или полиуретановый чехол, защищающий шток амортизатора от грязи, пыли, воды и механических повреждений, которые могут привести к утечке масла и преждевременному износу сальника.
Отбойник (буфер сжатия): Резиновый или полиуретановый элемент, установленный на штоке амортизатора внутри пыльника. Ограничивает ход сжатия амортизатора, предотвращая жесткий удар металлических деталей друг о друга при полном сжатии стойки (например, при наезде на глубокую выбоину).

Все эти компоненты собраны в единый узел, который через поворотный кулак соединяется с колесом, а через опору – с кузовом автомобиля. Исправность каждого элемента критически важна для корректной работы всей подвески.

Роль амортизационной стойки в подвеске автомобиля

Амортизационная стойка (часто называемая "передняя стойка" или "стойка Макферсона") является ключевым узлом передней подвески автомобиля Renault Logan. Она выполняет комплексную функцию, объединяя в одном элементе несколько задач: восприятие вертикальных нагрузок от кузова и колеса, гашение колебаний пружины и обеспечение геометрической стабильности подвески. Конструктивно стойка включает в себя амортизатор, витую пружину, опорный подшипник верхней опоры и поворотный кулак.

От исправности стойки напрямую зависят безопасность движения, комфорт пассажиров и управляемость автомобиля. Она обеспечивает постоянный контакт колеса с дорожным покрытием, поглощает удары от неровностей и препятствует неконтролируемым колебаниям кузова после проезда препятствий. Поломка или износ компонентов стойки приводят к ухудшению курсовой устойчивости, увеличению тормозного пути, ускоренному износу шин и других элементов ходовой части.

Основные функции стойки

Несущая функция: Служит основным силовым элементом, передающим вес автомобиля на переднее колесо через пружину и опоры.
Амортизация: Демпфирует (гасит) колебания пружины, предотвращая "раскачивание" кузова после наезда на кочку.
Обеспечение управляемости: Сохраняет постоянное сцепление колеса с дорогой, обеспечивая точную реакцию на поворот руля и предсказуемое поведение авто.
Поддержание геометрии: Через поворотный кулак фиксирует положение колеса в пространстве (развал, схождение), обеспечивая правильную работу подвески.
Снижение вибраций: Поглощает и изолирует высокочастотные вибрации от дороги, повышая комфорт.

Важно понимать: Стойка работает в условиях экстремальных нагрузок (ударных, вибрационных, температурных), что делает ее одним из наиболее нагруженных и уязвимых компонентов подвески. Регулярная диагностика ее состояния (наличие течи масла из амортизатора, деформации корпуса, износ опорного подшипника, целостность пыльника и отбойника) критически важна для безопасности эксплуатации Renault Logan.

Типичные признаки износа передней стойки

Износ передней стойки Рено Логан проявляется характерными симптомами, которые напрямую влияют на безопасность и комфорт управления автомобилем. Своевременное распознавание этих признаков позволяет избежать более серьезных повреждений подвески и дорогостоящего ремонта.

Постепенное ухудшение работы амортизатора часто происходит незаметно, поэтому важно обращать внимание на изменения в поведении машины и появляющиеся посторонние звуки. Регулярный визуальный осмотр узлов подвески также является обязательной частью диагностики.

Основные симптомы неисправности

Стуки и посторонние шумы: Самый распространенный признак – отчетливые стуки, скрипы или глухие удары в районе передних колесных арок при проезде неровностей, лежачих полицейских, рельсов или даже мелких выбоин. Шумы могут возникать как на сжатие, так и на отбой стойки.
Ухудшение управляемости и курсовой устойчивости:
- Автомобиль начинает "рыскать" по дороге, особенно на скоростях выше 60-70 км/ч или при сильном боковом ветре.
- Появляется выраженный увод в сторону при движении по прямой, требующий постоянного подруливания.
- Увеличиваются крены кузова в поворотах и при перестроениях, машина качается после проезда неровности ("раскачка").
- Снижается эффективность торможения – при резкой остановке нос автомобиля сильно "клюет", возможны вибрации руля.
Неравномерный или ускоренный износ шин: Изношенные стойки не обеспечивают постоянного плотного контакта колеса с дорогой, что приводит к появлению на протекторе пятен, волн (гребенки) или неравномерного износа по ширине.
Течь масла (гидравлической жидкости): Визуально заметные масляные подтеки или мокрые пятна на корпусе амортизатора, пружине, защитном кожухе (пыльнике) или внутренней поверхности колесного диска/шины. Указывает на нарушение герметичности штока и сальника, что приводит к потере демпфирующих свойств.
Повреждения пыльника и отбойника: Трещины, разрывы или полное разрушение резинового защитного пыльника штока, а также деформация или разрушение отбойника. Это открывает путь грязи и влаге к штоку амортизатора, ускоряя его износ и коррозию.

Признак	На что указывает
Стуки на неровностях	Износ опорного подшипника, опоры стойки, разрушение сайлент-блоков в креплениях, ослабление крепежа.
Увод в сторону, раскачка	Потеря демпфирующих свойств амортизатора (масло ушло или потеряло свойства).
Течь на корпусе стойки	Нарушение герметичности, выход из строя сальника штока.
Поврежденный пыльник/отбойник	Риск скорого выхода из строя амортизатора из-за попадания абразива и влаги.

Стук при езде по неровностям: диагностика проблемы

Стук в передней подвеске Рено Логан при проезде неровностей – распространённая проблема, требующая системной проверки. Характерный металлический звук обычно усиливается на мелких кочках или при резком переезде препятствий. Игнорирование симптома приводит к ускоренному износу других узлов и ухудшению управляемости.

Первичный осмотр начинается с визуальной оценки состояния подвески и проверки люфтов. Для точной диагностики потребуется эстакада или подъёмник, а также монтировка для создания рычажного усилия. Последовательность действий должна исключать ошибки при определении источника шума.

Этапы диагностики стука

Выполняйте проверку в строгом порядке:

Визуальный осмотр пыльников и целостности стоек: ищите потёки масла на амортизаторе, повреждения резиновых гофр, трещины в опорных чашках.
Контроль затяжки резьбовых соединений: проверьте моменты затяжки:
- Гайка штока амортизатора (под капотом)
- Болты крепления стакана стойки к кузову
- Крепление стабилизатора поперечной устойчивости

Тестирование узлов на люфт:

Узел	Метод проверки	Признак неисправности
Опорный подшипник	Покачивание колеса руками (3 и 9 часов)	Стук при резком повороте руля
Шаровые опоры	Монтировка между поворотным кулаком и рычагом	Ощутимый вертикальный люфт
Сайлент-блоки рычагов	Рычажное усилие монтировкой	Трещины резины, смещение втулок

Важно: имитируйте нагрузку на подвеску монтировкой при вывешенном колесе. Звук от изношенной стойки часто проявляется при резком подёргивании амортизатора за пружину. Если диагностика затруднена, проведите тест-драйв с помощником: при движении на малой скорости по неровностям слушайте зону каждой стойки из подкапотного пространства.

Течи масла на штоке: оценка состояния амортизатора

Появление масляных подтёков на штоке переднего амортизатора Рено Логан указывает на нарушение герметичности демпфера. Основная причина – износ или повреждение сальника штока, что приводит к утечке гидравлической жидкости. Незначительное запотевание поверхности штока (тонкая масляная плёнка) допустимо и не требует срочного вмешательства при сохранении работоспособности узла.

Обильные потёки, формирующие капли или струйки масла, а также скопление грязи на корпусе стойки – критичный признак. Это свидетельствует о прогрессирующей разгерметизации, снижении давления внутри амортизатора и потере демпфирующих свойств. Эксплуатация с такой неисправностью ускоряет износ шин, ухудшает управляемость и повышает нагрузку на подвеску.

Критерии оценки и решения

Диагностика включает:

Визуальный осмотр штока и корпуса на наличие масляных следов.
Проверку хода подвески: раскачка кузова руками (при неисправном амортизаторе колебания не гасятся после 1-2 циклов).
Контроль поведения авто в движении: крены в поворотах, «кивки» при торможении, продольная раскачка.

Рекомендуемые действия:

Состояние штока	Действие
Лёгкое запотевание, стабильная работа	Наблюдение, контроль уровня течи
Обильные потёки, снижение эффективности демпфирования	Замена амортизатора в сборе или ремонт стойки*
Механические повреждения штока (коррозия, задиры)	Обязательная замена стойки

*Ремонт (замена сальника и масла) целесообразен только при идеальном состоянии штока и корпуса, но для Логана чаще экономически выгодна установка новой стойки.

Деформация пружины: визуальная проверка

Тщательно осмотрите обе пружины передней подвески по всей длине. Исключите наличие механических повреждений: глубоких задиров, сколов краски до металла, следов коррозии, нарушающих целостность витка. Особое внимание уделите зонам контакта с опорными чашками кузова и рычага – здесь часто возникают точки усталостного разрушения.

Проверьте геометрию пружины. Все витки должны располагаться строго параллельно друг другу, без видимого смещения по вертикали или горизонтали. Нарушение соосности, "вылезание" витков из общего контура или явное искривление оси – признаки критической деформации. Сравните форму обеих пружин на одной оси – существенная разница в высоте или шаге витков указывает на проблему.

Ключевые признаки деформации для визуальной оценки

Проседание: Уменьшение высоты пружины в свободном состоянии относительно новой детали или заметная разница в высоте между правой и левой пружинами.
Смещение витков: Нарушение параллельности или равномерного шага между витками, "скручивание" концов относительно центральной оси.
Конусность: Изменение диаметра пружины по длине (один конец заметно шире другого), не предусмотренное конструкцией.
Пластическая деформация: Постоянное сжатие или изгиб участка витка, который не восстанавливает форму после снятия нагрузки.

Важно: Деформация часто сопровождается потерей упругости. Нагрузите угол автомобиля (например, нажав на крыло) и резко отпустите. Пружина должна быстро вернуть кузов в исходное положение без колебаний. Затрудненный ход или медленный возврат – косвенный признак дефекта.

Состояние	Визуальные признаки	Рекомендуемое действие
Норма	Витки параллельны, равный шаг, отсутствие коррозии/повреждений, одинаковая высота парных пружин	Дальнейшая эксплуатация
Начальная деформация/усталость	Незначительное проседание, небольшое отклонение шага витков на концах, локальные очаги коррозии	Контроль при каждом ТО, замена при усугублении
Критическая деформация	Явное проседание, искривление оси, конусность, сближение/касание витков, трещины	Немедленная замена обеих пружин

Обнаружение любого из критических признаков деформации требует замены пружины. Замену всегда выполняйте парно на обоих колесах одной оси для сохранения симметрии ходовых характеристик и безопасности. Используйте только пружины, соответствующие спецификации для вашей комплектации Рено Логан.

Износ опорного подшипника: симптомы и выявление

Износ опорного подшипника передней стойки на Renault Logan проявляется характерными признаками, игнорирование которых приводит к ухудшению управляемости и повреждению смежных узлов. Этот элемент гасит вибрации от пружины при повороте руля, поэтому его неисправность напрямую влияет на комфорт и безопасность движения.

Первичная диагностика требует внимания к акустическим и тактильным сигналам, а также визуальным отклонениям в работе подвески. Раннее обнаружение проблемы минимизирует риски деформации чашки амортизатора или разрушения опоры.

Типичные симптомы неисправности

Стук при повороте руля – отчётливые металлические щелчки или глухие удары, особенно на малой скорости или при парковке
Скрип в районе стоек – усиливающийся при раскачивании автомобиля руками или проезде неровностей
Затруднённое вращение рулевого колеса – ощущение "закусывания" или рывков в крайних положениях
Неравномерный износ покрышек – появление "лысых" пятен или пилообразных краёв на протекторе
Вибрация на руле – заметная тряска при движении по ровному асфальту на скорости 60-80 км/ч

Методы выявления износа

Тест с помощником:
- Попросите ассистента поворачивать руль влево-вправо в пределах 30-45°
- Приложите руку к опорной чашке стойки – ощутимая вибрация или щелчки подтвердят неисправность
Визуальный осмотр:
- Снимите защитный колпак подкапотного отсека над стойкой
- Проверьте наличие трещин в резиновой части опоры, смещение подшипника или следы коррозии
Контроль люфта:
- Раскачайте автомобиль вниз-вверх, ухватившись за пружину – посторонние звуки укажут на разбитый подшипник
- Проверьте вертикальный люфт монтировкой, вставленной между чашкой и кузовом

Сопутствующие признаки	Возможные последствия игнорирования
Перекос фары ближнего света	Разрушение пластиковой опоры стойки
Смещение развала передних колёс	Деформация штока амортизатора
Пятна ржавчины на штоке	Ускоренный износ шин и рулевых наконечников

Важно: Диагностику всегда проводят для обеих стоек одновременно, даже если симптомы проявляются с одной стороны. Замена выполняется парно для сохранения баланса подвески.

Необходимые инструменты для самостоятельной замены

Правильный набор инструментов критически важен для безопасной и эффективной замены передней стойки. Отсутствие специальных приспособлений может привести к повреждению компонентов или травмам, а также существенно увеличить время работ.

Для автомобиля Рено Логан потребуются как стандартные слесарные инструменты, так и несколько специализированных съемников. Подготовьте все необходимое заранее, чтобы не прерывать процесс демонтажа/монтажа узла.

Базовый комплект

Набор рожковых и накидных ключей (размеры 13-22 мм)
Трещоточный ключ с удлинителями и головками (16, 18, 19 мм)
Специальный ключ для штока амортизатора (6-гранник)
Домкрат и страховочные подставки ("козлы")
Баллонный ключ
Молоток и монтировка
Съемник рулевых наконечников/шаровых опор
WD-40 или аналогичная проникающая смазка

Дополнительно рекомендуются:

Динамометрический ключ (для точной затяжки)
Стяжки пружин (если требуется разборка опоры)
Монтажная лопатка для рычагов подвески
Медная смазка для обработки резьб

Важно: При замене стойки в сборе стяжки пружин не требуются, но они необходимы при ремонте отдельного амортизатора. Затяжку всех критичных соединений (особенно гайки штока и опорного подшипника) выполняйте строго по моменту, указанному в руководстве по ремонту.

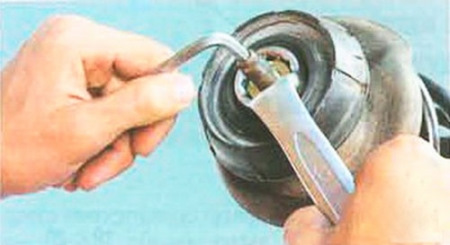

Специальный ключ для откручивания гайки штока

Гайка штока амортизатора фиксирует демпфер внутри стойки, испытывая высокие динамические нагрузки при работе подвески. Для её надёжного затяга и последующего откручивания требуется особый инструмент из-за конструкции верхней опоры: стандартные головки или накидные ключи не подходят из-за ограниченного пространства вокруг крепежа.

Специализированный ключ имеет тонкие удлинённые шлицы (обычно 6- или 7-гранные), которые входят в пазы гайки штока, одновременно блокируя вращение штока амортизатора через прорезь в центральной части инструмента. Это предотвращает проворачивание штока при откручивании/затяжке, исключая повреждение демпфера.

Особенности применения и альтернативы

Критические параметры ключа:

Размер шлицев – для Рено Логан обычно 16 мм или 18 мм (зависит от года выпуска и типа стойки)
Конфигурация фиксатора штока – плоский штырь или шестигранник (подбирается под форму конца штока)

Тип ключа	Преимущества	Недостатки
Готовый заводской (пример: Jonnesway JAS-60016)	Точное соответствие размерам, прочная сталь	Высокая стоимость при редком использовании
Самодельный (из старой головки + шпильки)	Дешевизна, возможность адаптации	Риск срыва граней, требует сварочных работ

Альтернативные методы при отсутствии ключа:

Использование пассатижей с узкими губками для блокировки штока (риск деформации металла)
Фиксация штока через проушины внутренним шестигранником (требует точного подбора шестигранника)
Применение ударного гайковёрта без фиксации штока (допустимо только при откручивании, но опасно для резьбы и опорного подшипника).

Важно: Повторное использование старой гайки недопустимо – резьба деформируется при затяжке. Всегда применяйте новую гайку с динамометрическим ключом (момент затяжки: 60-80 Нм для большинства модификаций Логана).

Подготовка автомобиля к снятию стойки: меры безопасности

Перед началом работ по снятию передней стойки Рено Логан критически важно обеспечить безопасные условия для предотвращения травм и повреждений автомобиля. Пренебрежение подготовительными этапами может привести к непредсказуемым последствиям, включая падение узлов или деформацию кузова.

Автомобиль должен быть установлен на ровной бетонной поверхности с исключением любого риска самопроизвольного перемещения. Убедитесь в отсутствии детей, животных и посторонних предметов в рабочей зоне. Все действия выполняются при выключенном двигателе и извлеченном ключе из замка зажигания.

Обязательные подготовительные операции

Фиксация колес
- Постановка противооткатных упоров под задние колеса в обоих направлениях
- Активация стояночного тормоза до полного блокирования
Обесточивание систем
- Отсоединение клеммы "минус" от аккумуляторной батареи
- Проверка отключения питания бортовой сети тестером
Разгрузка подвески
- Поддомкрачивание автомобиля за штатные точки кузова
- Установка страховочных стоек под пороги или лонжероны
- Постепенное опускание домкрата до контакта стоек с нагрузкой

Демонтаж колеса: После поднятия и фиксации авто снимите колесо с обслуживаемой стороны. Расположите его под порогом автомобиля в качестве дополнительной страховки на случай падения стойки. Запрещается работать под машиной, опирающейся только на домкрат!

Инструмент	Требования к применению
Гидравлический домкрат	Грузоподъемность не менее 1.5т, исправный механизм подъема
Страховочные стойки	Парные, с рифленой опорной поверхностью, без следов деформации
Динамический ключ	Соответствие размеру гаек (обычно 19мм), исправный храповый механизм

Перед откручиванием верхнего крепления стойки в подкапотном пространстве зафиксируйте гайку штока шестигранником через технологическое отверстие, используя ключ на 7мм. Это предотвратит проворачивание амортизатора при отворачивании основной гайки. Подготовьте емкость для сбора технологической жидкости в случае повреждения пыльника.

Снятие колеса и откручивание тормозной магистрали

Перед поддомкрачиванием автомобиля ослабьте болты крепления колеса ключом при опущенных на землю колесах. Установите противооткатные упоры под задние колеса, переведите рычаг КПП в нейтральное положение и затяните ручной тормоз.

Поднимите переднюю часть домкратом, установленным в штатные точки порогов. Полностью снимите болты крепления колеса и демонтируйте колесо. Подложите страховочную опору под лонжерон для безопасности.

Отключение тормозной магистрали

Найдите тормозной шланг, идущий к суппорту. Используйте рожковый ключ на 10 мм для фиксации штуцера шланга со стороны кузова. Вторым ключом на 10 мм аккуратно открутите контргайку крепления шланга к кронштейну суппорта.

Важные предостережения:

Не допускайте провисания суппорта на шланге – подвесьте его проволокой к пружине
Заглушите открытый торец шланга чистой ветошью или пластиковой заглушкой
Избегайте резких изгибов магистрали при отводе шланга в сторону

При повреждении медных шайб в месте соединения обязательно замените их новыми. Проверьте целостность резьбы на штуцере суппорта – сорванная резьба потребует замены всего узла.

Отсоединение стабилизатора поперечной устойчивости

Для доступа к передней стойке необходимо предварительно отсоединить стабилизатор поперечной устойчивости от рычага подвески. Эта операция требует соблюдения мер безопасности: автомобиль должен быть надежно зафиксирован на подъемнике или домкратных стойках, колеса сняты.

Подготовьте необходимые инструменты: торцовые ключи или головки на 18 мм, монтировку, проникающую смазку (при наличии коррозии). Обработайте резьбовые соединения втулок стабилизатора WD-40 за 10–15 минут до начала работ для упрощения откручивания.

Порядок демонтажа

Очистите гайки крепления втулок стабилизатора на рычагах от грязи щеткой.
Удерживайте шпильку стремянки ключом на 18 мм с внутренней стороны рычага.
Отверните гайки крепления против часовой стрелки, используя второй ключ.
Снимите стремянки с обеих сторон подвески, аккуратно выбивая шпильки молотком через медную проставку при закисании.
Отведите стабилизатор вниз монтировкой, обеспечив зазор 3–5 см между проушинами рычага и втулками.

Элемент	Тип крепления	Размер ключа
Стремянка стабилизатора	Резьбовая шпилька с гайкой	18 мм
Резиновая втулка	Посадка на стабилизатор	–
Проушина рычага	П-образное крепление	–

Внимание: Не допускайте провисания стабилизатора на тормозных шлангах или ABS-датчиках. При замене стремянок устанавливайте новые гайки – они имеют капроновый стопорный элемент.

После отсоединения стабилизатора рычаг подвески свободно опускается вниз, обеспечивая доступ к верхнему креплению стойки. Проверьте состояние резиновых втулок стабилизатора – трещины или расслоения требуют замены.

Демонтаж нижнего крепления стойки к поворотному кулаку

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подъемнике или смотровой яме, колеса сняты, а кузов поддержан страховочными стойками под лонжеронами. Подготовьте необходимый инструмент: набор головок, воротки, удлинители, возможно, потребуется молоток и монтировка.

ВАЖНО: Ни в коем случае не ослабляйте гайку штока амортизатора в верхнем креплении перед демонтажем нижнего болта. Стойка должна быть зафиксирована в поворотном кулаке до момента снятия.

Процесс демонтажа

Выполните следующие действия для отсоединения стойки от поворотного кулака:

Тщательно очистите резьбовую часть болта крепления и гайку от грязи и коррозии с помощью щетки и очистителя.
Надежно зафиксируйте головку торцевого ключа (обычно на 18 мм или 19 мм, уточните для вашей модели) на гайке болта крепления. Используйте длинный вороток или трещотку с удлинителем.
Удерживая болт от проворачивания вторым ключом (чаще всего на 17 мм или 18 мм) за его головку, расположенную с внутренней стороны поворотного кулака, открутите гайку. Болт при этом останется в кулаке.
После снятия гайки аккуратно выбейте болт из отверстий поворотного кулака и проушины стойки. Используйте молоток и медную или алюминиевую выколотку, чтобы не повредить резьбу болта. При необходимости аккуратно подденьте монтировкой.
Как только болт будет извлечен, аккуратно разведите поворотный кулак и стойку в стороны. Стойка теперь свободна в нижней части.

После демонтажа нижнего крепления можно приступать к снятию верхнего крепления стойки к кузову. Осмотрите болт и гайку, резьбу отверстий в кулаке и проушине стойки на предмет повреждений и износа.

Элемент	Размер ключа (примерный)	Момент затяжки при сборке (Нм)
Гайка болта крепления	18 мм / 19 мм	90 - 110
Головка болта крепления	17 мм / 18 мм	Удержание при затяжке

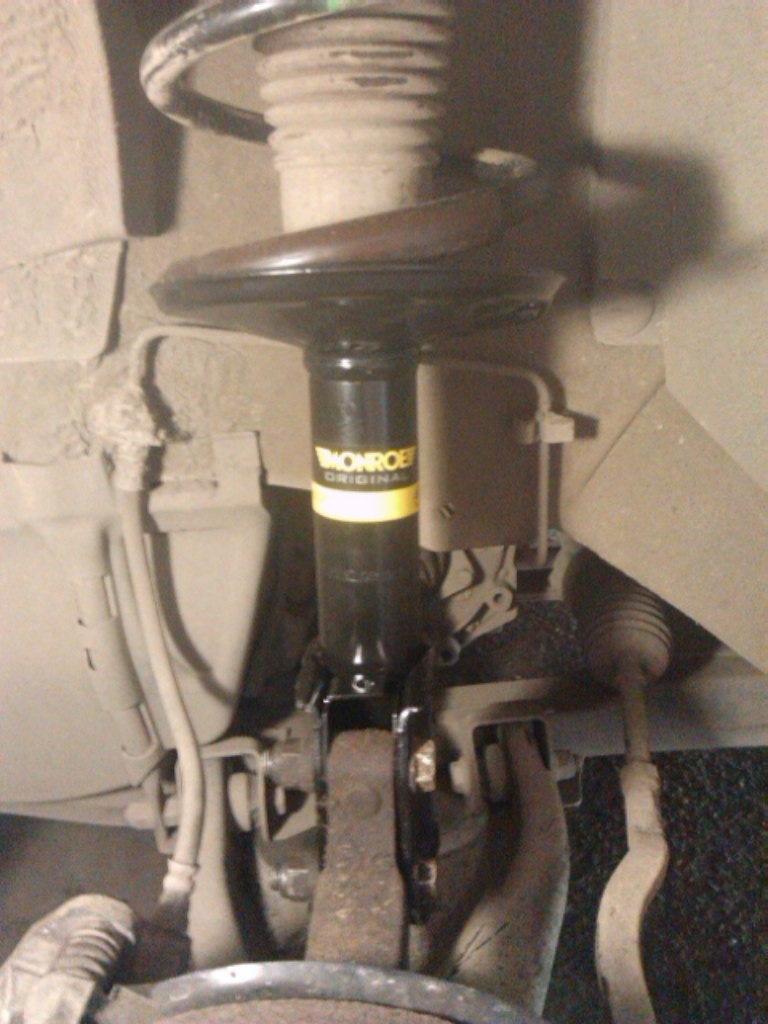

Извлечение стойки в сборе через арку колеса

После демонтажа колеса, тормозного суппорта (с фиксацией на подвеске) и отключения тормозного шланга от кронштейна на стойке, подготовьте доступ к верхним и нижним креплениям. Ослабьте, но не откручивайте полностью гайку штока амортизатора в подкапотном пространстве – это предотвратит проворачивание штока при откручивании. Отсоедините датчик АБС и трубку тормоза от держателей на стойке, аккуратно отведите их в сторону.

Снимите гайку с шарового пальца нижнего рычага, используя съемник шаровых опор или монтировку для разъединения соединения. Ослабьте болты крепления стойки к поворотному кулаку, но не вынимайте их полностью. Поддерживая стойку снизу, выбейте болты из поворотного кулака и осторожно опустите узел вниз, высвобождая шток из верхней опоры.

Ключевые этапы извлечения

Фиксация поворотного кулака: После отсоединения шаровой опоры отведите поворотный кулак наружу, обеспечив максимальный зазор для маневра.
Контроль положения: Удерживайте стойку рукой, медленно наклоня ее наружу и вниз через колесную арку. Избегайте резких движений, чтобы не повредить ШРУС или тормозные шланги.
Освобождение штока: При опускании узла проследите, чтобы шток полностью вышел из прорези верхней опоры. При необходимости слегка пошатайте стойку или проверните шток.
Извлечение: Выведите нижнюю часть стойки из зоны крепления к рычагу и аккуратно вытяните весь узел в сборе (амортизатор, пружина, опора) через арку.

Важные замечания:

Перед полным снятием гаек штока убедитесь, что стойка надежно удерживается – пружина находится под напряжением!
Защитите рулевой пыльник и тормозные магистрали от случайного повреждения металлическими частями стойки.
При затрудненном выходе штока проверьте, не мешают ли остатки грязи или деформированные части опоры.

Типовая проблема	Решение при извлечении
Шток проворачивается в опоре	Используйте шестигранный ключ для фиксации штока через отверстие в верхней опоре
Поворотный кулак не отходит	Обработайте соединение с шаровой WD-40, примените рычаг между рычагом и кулаком
Интерференция с крылом/аркой	Дополнительно выверните руль в сторону для увеличения пространства

Стяжка пружин: безопасные методы работы

Работа с пружинами подвески, находящимися под высоким напряжением, представляет значительную опасность. Неправильная или небрежная стяжка пружин передней стойки Рено Логан может привести к серьезным травмам (вплоть до летальных) из-за неконтролируемого вылета пружины или деталей стяжного устройства. Крайне важно понимать и неукоснительно соблюдать правила безопасности на всех этапах.

Для безопасной стяжки пружин необходимо использовать только специально предназначенные для этой цели инструменты – стяжки пружин (струбцины). Категорически запрещается использовать самодельные приспособления (типа проволоки, тросов, цепей) или пытаться демонтировать/установить амортизаторную стойку без стяжек. Надежность и исправность стяжного инструмента перед работой обязательна к проверке.

Правила безопасной стяжки пружин

Строго придерживайтесь следующего алгоритма и мер предосторожности:

Подготовка:
- Убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкратных стойках, колесо снято.
- Подготовьте рабочее место – уберите посторонние предметы, обеспечьте хорошее освещение.
- Наденьте защитные очки (маску) и прочные перчатки.
- Визуально проверьте стяжки на отсутствие трещин, сильной коррозии, повреждений резьбы и надежность фиксации губок.
Установка стяжек:
- Расположите стяжки (обычно требуется две штуки) равномерно, диаметрально противоположно друг другу на витках пружины.
- Губки стяжек должны надежно зацепляться за витки, а не соскальзывать. Убедитесь в правильности зацепа.
- Затягивайте стяжки попеременно и понемногу, делая по несколько оборотов на каждой. Это обеспечит равномерное сжатие пружины и предотвратит ее перекос.
Сжатие пружины:
- Сжимайте пружину только настолько, насколько это необходимо для снятия нагрузки с верхнего опорного подшипника и чашки, чтобы можно было открутить центральную гайку штока амортизатора.
- Никогда не сжимайте пружину до состояния "блина" – это создает чрезмерное напряжение в стяжках и самой пружине.
- Во время сжатия постоянно контролируйте положение стяжек и пружины, не допуская перекоса.
Работа со стойкой:
- После снятия гайки штока и разборки стойки, держите стяжки затянутыми до момента обратной сборки и затяжки новой гайки штока.
- При сборке новой стойки убедитесь, что пружина и все прокладки (резиновые буферы, отбойники, чашки) установлены в правильном положении согласно меткам или конструкции.
Отпускание стяжек:
- Только после полной сборки стойки и затяжки центральной гайки штока амортизатора с правильным моментом (используйте динамометрический ключ), можно начинать отпускать стяжки.
- Отпускайте стяжки очень медленно и попеременно, по несколько оборотов на каждой, следя за тем, как пружина занимает свое положение в чашках.
- Держите лицо и тело подальше от плоскости возможного вылета стяжки или пружины на протяжении всего процесса стягивания и, особенно, отпускания.

Критически важные запреты:

Запрещено использовать ударный инструмент (пневмогайковерт) для затяжки/откручивания гаек стяжек пружин.
Запрещено работать со стяжками, если пружина или стяжки вибрируют, издают скрип или другие подозрительные звуки – немедленно остановитесь и проверьте надежность фиксации.
Запрещено находиться в зоне возможной траектории вылета пружины (направление вдоль оси штока).

Выбор инструмента: Используйте качественные стяжки, рассчитанные на диаметр и жесткость пружин Логана.

Тип стяжек	Преимущества	Недостатки/Риски
Ручные (резьбовые, "шпильки с крючками")	Просты, доступны по цене, обеспечивают хороший контроль при плавном отпускании.	Требуют значительных физических усилий при затяжке тугой пружины. Риск перекоса при неравномерной затяжке.
Гидравлические	Облегчают процесс сжатия, обеспечивают большую стабильность и равномерность сжатия.	Значительно дороже. Требуют аккуратного обращения с гидравликой, риск резкого "проседания" при утечке.

Разборка стойки: последовательность действий

Перед началом работ установите автомобиль на подъемник или смотровую яму, зафиксируйте колеса противооткатными башмаками. Подготовьте необходимый инструмент: набор головок, воротки, съемник шаровых опор, молоток и WD-40 для обработки резьбовых соединений.

Снимите защитный колпачок с гайки штока амортизатора в подкапотном пространстве. Ослабьте эту гайку на 2-3 оборота, но не откручивайте полностью – это предотвратит проворачивание штока при последующей разборке.

Поэтапный демонтаж

Демонтаж колеса
- Вывесите переднюю часть авто домкратом
- Снимите колесо, открутив болты крепления
Отсоединение тормозной системы
- Открутите болты крепления суппорта к поворотному кулаку
- Подвесьте суппорт на проволоке к пружине подвески
- Важно: не допускайте провисания тормозного шланга
Освобождение стойки от рычагов
- Съёмником отсоедините тягу стабилизатора от поворотного кулака
- Выбейте палец рулевой тяги из поворотного кулака
Отсоединение стойки от кулака
- Открутите два болта крепления стойки к поворотному кулаку
- Используйте молоток и монтажную лопатку для разъединения соединения
Демонтаж амортизаторной стойки
- Удерживая шток амортизатора шестигранником, окончательно открутите гайку
- Снимите верхнюю опору с чашки кузова
- Извлеките стойку в сборе вниз через арку колеса

Критические моменты: При откручивании болтов крепления стойки к кулаку фиксируйте шток от проворачивания. Перед сборкой очистите посадочные места и обработате резьбовые соединения медной смазкой.

Замена амортизатора без смены пружины

Процедура выполняется при исправности пружины подвески и требует демонтажа стойки в сборе. Ключевая задача – разобрать узел без нарушения положения пружины, сохранив её заводскую предварительную нагрузку. Для безопасности обязательны стяжки пружин, предотвращающие неконтролируемое раскрытие при снятии опорного подшипника.

После извлечения стойки амортизатор отсоединяется от опорного чашки пружины. Новый амортизатор устанавливается в обратной последовательности с обязательной заменой расходников: защитного кожуха, отбойника и опорной втулки. Резьбовые соединения затягиваются с предписанным моментом только после полной установки стойки на автомобиль под нагрузкой.

Необходимые инструменты и материалы

Стяжки пружин (2-3 шт)
Головки на 16, 18, 19 мм, трещотка
Динамический ключ с удлинителем
Монтировка
Молоток
Съемник шаровых опор
Новый амортизатор
Комплект ремкомплекта (пыльник, отбойник, буфер сжатия)

Этапы замены

Подготовка: Ослабить гайки колеса, поднять авто на подъемнике, снять колесо.
Демонтаж стойки:
- Отсоединить тормозной шланг от кронштейна стойки
- Выкрутить гайки крепления стойки к поворотному кулаку (2 шт)
- Отсоединить стойку от кулака съемником
- Выкрутить три гайки крепления опоры к кузову
Разборка узла:
- Закрепить стойку в тисках через мягкие накладки
- Установить стяжки на пружину (равномерно с 3 сторон)
- Сжать пружину до разгрузки опорного подшипника
- Открутить центральную гайку штока ключом на 18 мм
- Снять опору, чашку пружины и старый амортизатор
Сборка:
- Перенести чашку пружины на новый амортизатор
- Установить новые буфер сжатия, отбойник и пыльник
- Закрутить гайку штока с моментом 65-75 Н∙м
- Снять стяжки после фиксации опоры
Монтаж: Установить стойку на автомобиль в обратной последовательности, затянуть крепеж с указанным моментом:

Гайки стойки к кулаку 95-105 Н∙м

Болт стабилизатора 40-50 Н∙м

Гайки опоры к кузову 25-35 Н∙м

Контроль после замены: Проверить отсутствие перекоса пружины, плавность хода штока, угол развала колес. Обязательна пробная поездка для оценки отсутствия стуков и устойчивости авто.

Установка новых отбойников и защитных чехлов

Перед установкой новых отбойников и защитных чехлов тщательно очистите шток амортизатора от грязи и остатков старой смазки. Убедитесь, что на поверхности нет заусенцев или повреждений, которые могут повредить новые уплотнители. Нанесите тонкий слой силиконовой смазки на внутреннюю поверхность новых отбойников и чехлов для облегчения сборки.

Наденьте защитный чехол на шток амортизатора, двигая его вниз до упора в опорный подшипник. Следом установите отбойник, совместив его нижний торец с посадочным местом на пружине. Проверьте, чтобы элементы полностью сели в свои канавки без перекосов – это критично для предотвращения преждевременного износа.

Ключевые этапы монтажа

Последовательность сборки: Сначала чехол, затем отбойник
Фиксация чехла: Верхний край должен плотно охватывать шток под опорной чашкой
Позиционирование отбойника: Нижний фланец упирается в виток пружины, верхний – в чашку чехла

При запрессовке опорного подшипника контролируйте положение чехла – его защитная юбка обязательно должна закрывать технологическое отверстие в кузовном стакане. После полной сборки стойки визуально убедитесь в отсутствии замятий и равномерном распределении резиновых элементов.

Элемент	Контрольная точка
Защитный чехол	Отсутствие зазора между юбкой и стаканом кузова
Отбойник	Плотный контакт с пружиной по всей окружности

Не допускайте контакта чехла с вращающимися деталями тормозной системы. При окончательной затяжке гайки штока удерживайте шестигранник под опорным подшипником – перекосы при затяжке приводят к деформации резиновых компонентов.

Монтаж опорного подшипника: тонкости установки

Перед установкой нового подшипника тщательно очистите посадочное место в чашке амортизационной стойки от грязи, старой смазки и следов коррозии. Используйте металлическую щётку и обезжириватель. Убедитесь, что седло подшипника не имеет вмятин, заусенцев или деформаций – даже незначительные неровности приведут к преждевременному износу.

Нанесите тонкий слой консистентной смазки (например, на литиевой основе) на рабочую поверхность чашки стойки и наружное кольцо подшипника. Избегайте избытка смазки – её выдавливание при запрессовке создаст гидроклин и помешает правильной посадке. Никогда не смазывайте внутреннее кольцо или ролики – это нарушит сцепление с поворотным кулаком.

Ключевые этапы и ошибки

Запрессовка: Используйте специальную оправку или съёмник, распределяющий усилие строго по наружному кольцу подшипника. Ударный монтаж молотком недопустим – он повреждает сепаратор и тела качения. Контролируйте параллельность оправки к плоскости чашки.

Ориентация: Убедитесь, что подшипник установлен правильной стороной (обычно маркировка или защитное кольцо обращены вверх). Перепутанное положение блокирует поворот штока.
Посадка: Подшипник должен входить в чашку с натягом, но без чрезмерных усилий. Заедание или перекос – сигнал к повторной очистке или проверке геометрии.
Фиксация: После запрессовки проверьте свободное вращение внутреннего кольца рукой – лёгкий ход без затиров и люфта обязателен.

Ошибка	Последствие	Профилактика
Загрязнение посадочной зоны	Вибрация, ускоренный износ	Пескоструйная обработка или шлифовка дефектов
Перекос при запрессовке	Заклинивание штока, разрушение сепаратора	Использование направляющей втулки
Попадание смазки на фланец штока	Проскальзывание подшипника при повороте	Обезжиривание фланца перед сборкой

При установке стойки в сборе на автомобиль не затягивайте гайку штока до полной нагрузки на подвеску (авто должен стоять на колёсах). Предварительная затяжка "на весу" создаёт критическое напряжение в подшипнике, деформируя дорожки качения. Затягивайте динамометрическим ключом с усилием, указанным производителем.

Регулировка положения подшипника при сборке

После установки ступичного подшипника на поворотный кулак и запрессовки ступицы колеса критически важно выполнить регулировку осевого зазора. Неправильный зазор приводит к ускоренному износу подшипника, гулу при движении или разрушению узла. Для регулировки используется регулировочное кольцо (шайба), расположенное между гайкой подшипника и ступицей.

Точная регулировка осуществляется путем последовательного подбора толщины регулировочного кольца. Для этого необходимо затянуть гайку подшипника с моментом 15–20 Н·м (вращая ступицу для правильной посадки роликов), затем полностью ослабить ее и затянуть с небольшим усилием 2–4 Н·м. Измерьте образовавшийся зазор щупом между гайкой и ступицей – это базовая величина для расчета толщины кольца.

Алгоритм подбора регулировочной шайбы

Измерение зазора: После ослабления гайки вставьте щупы между фланцем гайки и торцом ступицы для определения максимального зазора (X).
Расчет толщины шайбы: Требуемая толщина шайбы (S) вычисляется по формуле: S = X + (0.05–0.15 мм), где 0.05–0.15 мм – рекомендуемый рабочий осевой зазор.
Подбор шайбы: Выберите из ремкомплекта шайбу с ближайшей большей толщиной к расчетному значению S. Шайбы имеют маркировку толщины.
Проверка: Установите подобранную шайбу, затяните гайку с моментом 230–250 Н·м (для новых подшипников). Проверьте вращение ступицы – оно должно быть плавным без заеданий. Допустимый осевой люфт – не более 0.05 мм.

Критические ошибки: Использование старой шайбы без замера, затяжка гайки без кольца "на глаз", превышение момента затяжки. Это вызывает перегрев и заклинивание подшипника. После регулировки обязательно застопорите гайку отвёрткой в паз шпильки или установите новую стопорную шайбу.

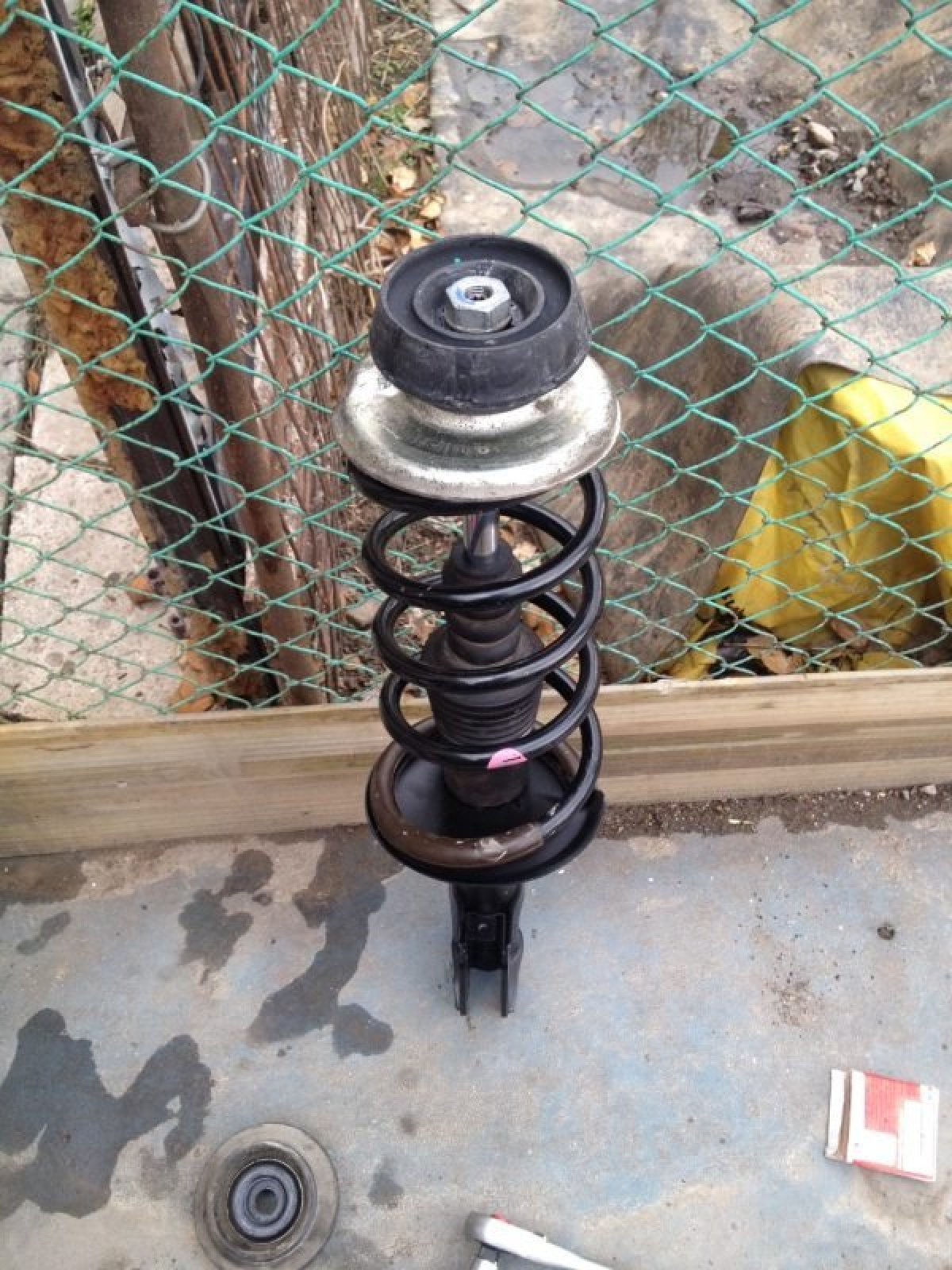

Сборка узла стойки в обратной последовательности

Установите новый шток амортизатора через отверстие в брызговике кузова, аккуратно пропуская проводку датчика АБС (при наличии). Совместите монтажные проушины опоры с крепежными шпильками на кузове, не допуская перекоса. Наживите гайки крепления верхней опоры, но не затягивайте их окончательно до момента опускания автомобиля.

Соедините поворотный кулак с нижним рычагом подвески, вставив болт через сайлентблок. Временно зафиксируйте соединение гайкой для последующей регулировки углов установки колес. Смонтируйте тормозной суппорт на штатное место, совместив направляющие с посадочными отверстиями скобы, и затяните крепежные болты с моментом, указанным производителем.

Ключевые этапы финальной сборки

Проложите тормозной шланг по заводским креплениям, избегая перегибов и контакта с подвижными деталями
Подключите датчик АБС к разъёму, зафиксировав провод пластиковыми хомутами
Наденьте ступицу на шлицы приводного вала и затяните ступичную гайку динамометрическим ключом

Компонент	Момент затяжки (Н·м)
Гайка стойки (верхняя опора)	40-45
Болт крепления суппорта	105-115
Ступичная гайка	175-190
Болт крепления к рычагу	90-110

Важно! После полной сборки опустите автомобиль на землю и прокачайте тормозную систему. Обязательно проверьте отсутствие люфтов в соединениях и выполните регулировку развала-схождения колес.

Установка стойки на автомобиль: контроль усилий затяжки

Неправильная затяжка крепежных элементов стойки приводит к критическим последствиям: ускоренному износу деталей подвески, деформации опорных поверхностей, нарушению развала колес и даже отрыву узла при движении. Строгое соблюдение регламентированных моментов затяжки гарантирует надежную фиксацию, правильное распределение нагрузок и долговечность всей конструкции.

Перед финальной затяжкой все болты и гайки предварительно наживляются вручную для исключения перекосов. Окончательное закручивание выполняется только на автомобиле, установленном на колеса – это имитирует рабочие условия подвески. Используйте динамометрический ключ с предустановленным значением, избегая удлинителей или "дожатия" после щелчка.

Ключевые параметры затяжки передней стойки Рено Логан

Элемент крепления	Момент затяжки (Н·м)
Верхняя гайка штока	60–65
Болты крепления стойки к поворотному кулаку	105–115
Гайки стабилизатора поперечной устойчивости	40–45
Болты крепления телескопической опоры	20–25

Технологическая последовательность:

Затяните нижние болты стойки к кулаку с моментом 105–115 Н·м в два этапа: сначала 50 Н·м, затем полное значение
Зафиксируйте шток амортизатора шестигранником, затяните верхнюю гайку 60–65 Н·м
Закрутите гайки стабилизатора с усилием 40–45 Н·м после полной посадки автомобиля на колеса
Проверьте отсутствие контакта шлангов/проводов с элементами стойки

После пробега 200–300 км повторно проконтролируйте момент затяжки всех соединений. Важно: заменяйте самоконтрящиеся гайки штока и деформированные болты новыми – повторное использование недопустимо.

Обязательная проверка развала схождения после замены

Замена элементов передней стойки (амортизатора, пружины, опорного подшипника или подушки) напрямую влияет на геометрию подвески. Любое вмешательство, связанное с демонтажем шаровой опоры, рычага или поворотного кулака, неизбежно сбивает установленные заводом углы установки колес.

Даже если заменялся только амортизатор в сборе, без явного нарушения креплений шаровых или сайлентблоков, параметры схождения и развала все равно могут измениться. Это происходит из-за снятия нагрузки с узлов, возможного смещения компонентов при сборке и изменения характеристик новых деталей.

Причины обязательной проверки и регулировки

Игнорирование процедуры приводит к серьезным последствиям:

Ускоренный износ шин: Неправильные углы вызывают неравномерное истирание протектора ("пилообразный" износ по внутренней или наружной кромке).
Ухудшение курсовой устойчивости: Автомобиль начинает "уводить" в сторону, особенно при торможении или на неровностях, требует постоянного подруливания.
Снижение управляемости и безопасности: Увеличивается риск потери контроля над авто в поворотах или на мокрой дороге из-за уменьшения пятна контакта шины с покрытием.
Повышенная нагрузка на рулевое управление: Ускоряется износ рулевых наконечников и тяг, появляется люфт руля.

Процедура проверки и регулировки

Работы проводятся на специализированном стенде в следующем порядке:

Предварительная диагностика: Осмотр ходовой части на предмет явных дефектов (износ наконечников, сайлентблоков, деформации рычагов), проверка давления в шинах.
Установка датчиков: Колеса фиксируются на поворотных платформах, на диски крепятся датчики стенда.
Компьютерный замер: Стенд считывает текущие значения углов развала (вертикальный наклон колеса), схождения (разворот колес относительно продольной оси авто) и кастера (продольный наклон оси поворота).
Сравнение и регулировка: Полученные данные сравниваются с допусками производителя для Рено Логан. Основное внимание уделяется схождению (регулируется изменением длины рулевых тяг) и развалу (регулируется эксцентриковыми болтами на стойках или шайбами, если конструкция позволяет). Кастер на Логане обычно не регулируется.
Контрольный замер: Проверка параметров после регулировки для подтверждения соответствия нормативам.

Важно: Проверку и регулировку следует выполнять только после полной затяжки всех резьбовых соединений подвески под нагрузкой (автомобиль должен стоять колесами на опорах, имитирующих дорогу). Использование старых или некачественных сайлентблоков/шаровых опор сделает регулировку неэффективной. Регулярный контроль углов установки колес (раз в 10-15 тыс. км или после сильных ударов) продлит срок службы шин и узлов подвески.

Проверка работоспособности новых стоек на дороге

После установки новых передних стоек на Renault Logan обязательна дорожная проверка. Эта процедура выявляет скрытые дефекты монтажа, подтверждает корректность работы демпфирующих элементов и гарантирует безопасность дальнейшей эксплуатации. Тестирование проводится на разных типах покрытий с постепенным увеличением нагрузки.

Начинайте проверку на ровном асфальтовом участке при скорости 40-60 км/ч. Обращайте внимание на реакцию подвески на мелкие неровности, плавность хода и отсутствие посторонних шумов. Постепенно переходите к более сложным условиям: преодоление лежачих полицейских, движение по грунтовым дорогам с выбоинами, прохождение поворотов разного радиуса.

Ключевые аспекты контроля

Оцените следующие параметры во время тестового заезда:

Устойчивость автомобиля: Отсутствие "рыскания" по прямой, сохранение траектории в поворотах без чрезмерного крена
Шумовая картина: Отсутствие стуков, скрипов или металлического лязга в зоне установки стоек
Работа демпферов: Гашение колебаний кузова за 1-2 такта после наезда на препятствие
Равномерность хода: Идентичное поведение левой и правой сторон подвески на симметричных неровностях

Рекомендуемая последовательность тестовых маневров:

Торможение двигателем на скорости 50 км/ч (контроль "клевка")
Резкий старт с места (отсутствие приседа задней части)
Объезд препятствия "переставка" (50-60 км/ч)
Плавные и резкие повороты с разными радиусами
Наезд на одиночную неровность (бордюр, рельс) под углом 45°

Нормативные показатели демпфирования

Тип препятствия	Допустимое кол-во колебаний	Признак неисправности
Лежачий полицейский (30 км/ч)	1-2	Раскачивание кузова >3 циклов
Глубокий люк (40 км/ч)	2	Жесткий удар, отдача в руль

При выявлении отклонений (вибрация руля, увод с траектории, масляные подтеки на стойках) немедленно прекратите эксплуатацию. Повторно проверьте затяжку всех крепежных элементов, состояние опорных подшипников и целостность пыльников перед обращением в сервис.

Сроки замены стоек: рекомендации производителя

Официальное руководство Renault указывает на необходимость плановой диагностики передних стоек каждые 30 000 км пробега. Полная замена стоек в сборе (амортизатор, пружина, опора) рекомендуется при достижении 60 000 - 80 000 км независимо от видимых дефектов. Производитель акцентирует внимание на комплексной замене узла для сохранения стабильности ходовых характеристик.

Для отдельных компонентов предусмотрены специфические интервалы: опорные подшипники и сайлент-блоки верхних опор требуют контроля каждые 20 000 км с обязательной заменой при появлении люфта или шумов. Пыльники и отбойники подлежат осмотру при каждом ТО (15 000 км) и заменяются при повреждениях, предотвращая ускоренный износ амортизаторов.

Факторы, сокращающие межсервисный интервал

Эксплуатация на дорогах с разбитым покрытием (гравий, ямы)
Постоянные поездки с полной загрузкой салона и багажника
Агрессивный стиль вождения с резкими торможениями
Использование нештатных дисков или шин увеличенного диаметра

Компонент	Максимальный пробег	Критерии внеплановой замены
Стойка в сборе	80 000 км	Подтёки масла, снижение плавности хода
Опорный подшипник	60 000 км	Стук при повороте руля, заклинивание
Буфер сжатия	50 000 км	Трещины, деформация, разрушение резины

Профилактика повреждений: уход за подвеской

Регулярная диагностика подвески каждые 15 000–20 000 км выявляет износ на ранней стадии: проверяйте состояние пыльников шаровых опор, резиновых втулок рычагов, сайлентблоков и амортизаторов на предмет трещин или разрывов. Контролируйте уровень шума при движении по неровностям – стуки или скрипы указывают на неисправность.

Следите за давлением в шинах (рекомендуемое значение – в таблице на стойке водительской двери): неравномерный износ протектора усиливает ударные нагрузки на элементы передней стойки. Избегайте перегрузов свыше допустимой массы и агрессивной езды по выбоинам на высокой скорости.

Ключевые меры профилактики

Мойка узлов подвески: Удаляйте грязь и реагенты с рычагов, пружин и амортизаторов после зимней эксплуатации
Защита пыльников: Обрабатывайте резиновые чехлы ШРУС и шаровых опор силиконовой смазкой 2 раза в год для предотвращения растрескивания
Контроль развал-схождения: Проверяйте и корректируйте углы установки колес после замены элементов подвески или ударов о препятствия

Элемент	Периодичность контроля	Критичные признаки износа
Сайлентблоки рычагов	Каждые 20 000 км	Расслоение резины, люфт при покачивании монтировкой
Опора стойки (подшипник)	Каждые 30 000 км	Хруст при повороте руля, деформация демпфера
Пыльник шаровой опоры	При каждом ТО	Разрывы, вытекание смазки

При замене деталей используйте только оригинальные запчасти или проверенные аналоги – несоответствие геометрии или жесткости ускоряет износ смежных узлов. После ремонта подвески обязательно проводите обкатку: первые 200 км избегайте резких торможений и поворотов для притирки компонентов.

Опасные ошибки при самостоятельной замене стоек

Самостоятельная замена передних стоек на Renault Logan требует строгого соблюдения технологии. Пренебрежение ключевыми правилами создает прямые риски для безопасности водителя и пассажиров. Ниже перечислены критические ошибки, которых необходимо избегать.

Неверная последовательность операций или использование неподходящих инструментов часто приводит к необратимым повреждениям узлов подвески. Особенно опасны ситуации, когда работы проводятся без надлежащей фиксации автомобиля или с нарушением моментов затяжки резьбовых соединений.

Критичные нарушения технологии

Отсутствие фиксации автомобиля: Подъем машины только домкратом без страховочных подставок. Риск падения автомобиля с травмированием человека.
Некорректная затяжка креплений:
- Затяжка болтов до опускания авто на колеса. Это вызывает деформацию сайлент-блоков и преждевременный выход из строя.
- Применение ударного инструмента (гайковерта) вместо динамометрического ключа. Перетяжка или недотяжка резьбы.
Игнорирование центровки колес: Отказ от сход-развала после замены. Приводит к ускоренному износу шин и нарушению курсовой устойчивости.
Попытка разборки без снятия нагрузки: Откручивание гаек штока амортизатора без предварительного сжатия пружины спецстремянками. Смертельная опасность из-за неконтролируемого вылета пружины.

Ошибка	Последствие	Риск
Смещение опорного подшипника при сборке	Закусывание рулевого управления, разрушение подшипника	Потеря контроля над авто
Установка неоригинальных стоек	Несоответствие характеристик (ход, жесткость)	Дисбаланс подвески, крены
Повторное использование старых гаек	Срыв резьбы, самопроизвольное откручивание	Отказ стойки в движении

Особое внимание требует работа с пружинами: использование кустарных стяжек (троса, проволоки) вместо сертифицированных стремянок недопустимо. Любая деформация штока амортизатора при монтаже (удары молотком, перекос) автоматически требует замены новой детали. Забывчивость при подключении тормозного шланога к кронштейну стойки ведет к его перетиранию о колесо.

Обязательно проверьте состояние смежных узлов: опорных чашек, подшипников, шаровых опор.
Обязательно замените пыльники и отбойники при сборке.
Категорически запрещено ставить автомобиль на колеса при отсоединенной стойке стабилизатора или рулевой тяге.

Список источников

При подготовке материалов о передней стойке Рено Логан использовались специализированные технические ресурсы, гарантирующие точность описания процедур замены, диагностики и обслуживания. Акцент делался на официальные данные и практический опыт сертифицированных специалистов.

Для углубленного изучения темы рекомендуются следующие проверенные источники, содержащие детальные схемы, нормативы и пошаговые инструкции по работе с подвеской данного автомобиля.

Техническая литература и ресурсы

Официальное руководство по ремонту Renault Logan (издательство Renault)
Каталог оригинальных запчастей Renault (Lada Parts)
Рабочие тетради технических тренингов дилерских центров Renault
Протоколы технических бюллетеней СТО по типовым дефектам подвески
Инженерная документация производителя амортизаторов (KYB/SACHS)
Видеоархивы сертифицированных автомеханических школ (Россия/СНГ)
Отраслевые стандарты ГОСТ Р 54120-2010 по диагностике ходовой части

Гайки стойки к кулаку	95-105 Н∙м
Болт стабилизатора	40-50 Н∙м
Гайки опоры к кузову	25-35 Н∙м
