Моторное и трансмиссионное масло критически важно для защиты двигателя и коробки передач от износа и перегрева. Однако в процессе работы оно само нагревается до экстремальных температур, теряя защитные свойства.
Именно здесь вступает в действие радиатор охлаждения масла – специальный теплообменник, предназначенный для поддержания оптимальной рабочей температуры смазочных материалов. Его исправность напрямую влияет на ресурс силового агрегата и трансмиссии.
В этой статье мы подробно разберем принцип работы масляного радиатора, его основные типы конструкции, типичные признаки неисправностей и правила грамотного обслуживания этого незаметного, но жизненно важного узла автомобиля.
Принцип работы системы охлаждения моторного масла
Моторное масло циркулирует по двигателю, поглощая избыточное тепло от трущихся деталей (поршней, подшипников коленвала). Без охлаждения его температура достигает критических значений (свыше 150°C), что вызывает разложение присадок, потерю смазочных свойств и ускоренный износ узлов.
Для стабилизации температурного режима масло направляется в масляный радиатор. Этот теплообменник отводит избыточное тепло, поддерживая оптимальный диапазон вязкости (90–110°C). После охлаждения масло возвращается в поддон двигателя для повторного цикла.
Ключевые этапы работы
- Нагрев масла в двигателе:
Циркулирующее масло поглощает тепло от нагретых поверхностей кривошипно-шатунного механизма и ГБЦ. - Передача в радиатор:
Масляный насос подает разогретое масло через магистрали в радиатор. На пути может стоять термостат или перепускной клапан, направляющий поток только при превышении заданной температуры. - Теплообмен в радиаторе:

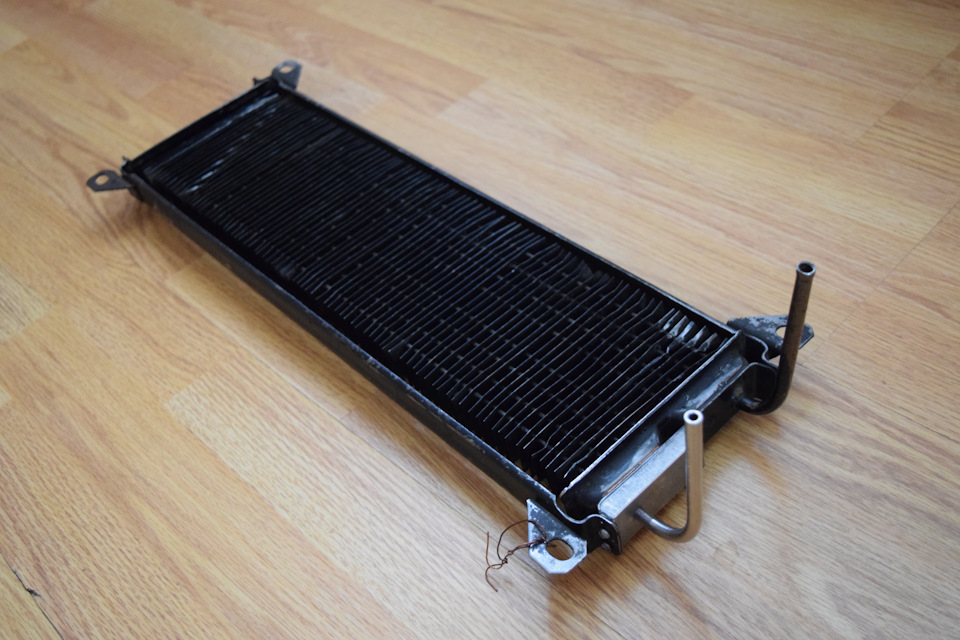

- Воздушный тип: Тонкие трубки радиатора обдуваются встречным воздухом или вентилятором. Тепло передается через стенки трубок.
- Жидкостный тип: Масло проходит через теплообменник, окруженный охлаждающей жидкостью. Тепло передается антифризу, который охлаждается в основном радиаторе.
- Возврат в систему:
Охлажденное масло поступает обратно в масляный картер, готовое к новому циклу смазки и теплоотвода.
Регулировка температуры: Термостат/клапан блокируют подачу масла в радиатор при холодном пуске для ускорения прогрева. При достижении рабочей температуры 100–110°C канал открывается.
| Тип радиатора | Источник охлаждения | Особенности |
|---|---|---|
| Воздушный | Поток воздуха | Проще конструктивно, зависит от скорости движения авто |
| Жидкостный | Охлаждающая жидкость | Более стабильное охлаждение, сложнее в обслуживании |
Результат работы: Поддержание температуры масла в оптимальном диапазоне обеспечивает стабильную вязкость, защиту от окисления и минимальный износ деталей двигателя.
Ключевые функции радиатора в защите двигателя
Основная задача масляного радиатора – принудительное охлаждение моторного масла, циркулирующего в системе смазки. При работе двигателя масло нагревается от трения деталей и высоких температур в камерах сгорания, теряя свои защитные свойства. Радиатор предотвращает критический перегрев масляной системы.
Без эффективного теплоотвода масло быстро окисляется, густеет или разжижается, образует нагар и лаковые отложения. Это приводит к ускоренному износу трущихся поверхностей, закоксовыванию масляных каналов и снижению давления в системе. Радиатор поддерживает оптимальный тепловой режим двигателя.
Механизмы защиты двигателя
Функциональность радиатора реализуется через несколько ключевых процессов:
- Теплообмен с воздушным потоком
Ребристая конструкция сот увеличивает площадь контакта масла с набегающим воздухом при движении или обдуве вентилятором. - Стабилизация вязкости
Поддержание температуры в диапазоне 90-110°C обеспечивает расчетную текучесть масла для смазки зазоров и гидрокомпенсаторов.
| Параметр | Без радиатора | С исправным радиатором |
|---|---|---|
| Температура масла | До 160°C и выше | 90-115°C |
| Интервал замены масла | Сокращается на 30-50% | Соответствует регламенту |
Критические последствия отказа радиатора:
Задиры поршневой группы, деформация коленвала, разрушение вкладышей из-за масляного голодания. Своевременная диагностика утечек и засорения сот предотвращает капитальный ремонт двигателя.
Типы конструкций: воздушные и жидкостные охладители масла
Автомобильные масляные радиаторы делятся на два основных типа по способу отвода тепла: воздушные (воздушно-масляные) и жидкостные (водомасляные). Первые рассеивают тепло масла через стенки радиатора в атмосферу, вторые передают избыточное тепло охлаждающей жидкости двигателя. Оба типа предотвращают перегрев масла, но используют разные физические принципы работы.
Воздушные охладители требуют постоянного обдува воздушным потоком, жидкостные интегрированы в контур системы охлаждения двигателя. Выбор конструкции зависит от компоновки автомобиля, рабочих нагрузок и требований к тепловому режиму силового агрегата.
Сравнительные характеристики
| Критерий | Воздушный охладитель | Жидкостный охладитель |
|---|---|---|
| Принцип действия | Теплоотдача через ребра радиатора в воздух | Теплообмен между маслом и антифризом через стенки теплообменника |
| Расположение | Перед основным радиатором или в зоне обдува | В блоке двигателя, на масляном фильтре или в магистрали охлаждающей жидкости |
| Эффективность | Зависит от скорости движения и температуры воздуха | Стабильна благодаря регулируемой температуре ОЖ |
| Преимущества |
|
|
| Недостатки |
|
|
Воздушные охладители распространены в спортивных автомобилях и внедорожниках, где критичен минимальный вес и требуется максимальное охлаждение на высоких скоростях. Жидкостные системы доминируют в серийных легковых авто благодаря компактности и способности поддерживать оптимальную температуру масла в любых условиях, включая городской трафик.
Типичное расположение элемента в подкапотном пространстве
Радиатор охлаждения масла обычно интегрирован в систему смазки двигателя и располагается в передней части моторного отсека. Это обеспечивает эффективный теплообмен за счет встречного потока воздуха при движении автомобиля.
Конкретное размещение зависит от компоновки силового агрегата и модели авто, но чаще всего элемент монтируют вблизи основного радиатора охлаждения двигателя. Такая схема упрощает подключение к магистралям системы смазки и сокращает длину маслопроводов.
Характерные варианты установки
- Перед двигателем: Непосредственно за решеткой радиатора или передним бампером
- Рядом с основным радиатором: Сбоку или снизу от радиатора охлаждения антифриза
- Над или под двигателем: В нижней части подкапотного пространства у масляного поддона
Особенности крепления
| Способ монтажа | Преимущества | Недостатки |
| Интегрирован в блок радиаторов | Компактность, защищенность | Сложность замены |
| Автономное крепление на кронштейнах | Упрощенный доступ | Риск повреждения от вибраций |
Для точного определения местоположения следует ориентироваться на характерные металлические трубки диаметром 10-15 мм, идущие от блока цилиндров к радиатору. В современных авто элемент часто совмещен с теплообменником системы охлаждения в едином модуле.
Основные признаки неисправности масляного радиатора
Появление масляных подтёков под автомобилем, особенно в районе переднего бампера или защиты двигателя, требует немедленной диагностики радиатора. Игнорирование утечек ведёт к критическому падению уровня смазки.
Перегрев двигателя при нормальной работе системы охлаждения – тревожный сигнал. Недостаточное охлаждение масла через радиатор провоцирует рост рабочей температуры мотора выше допустимых значений.
- Эмульсия в масляной системе – белесые или кофейные примеси на щупе/горловине указывают на смешивание масла с антифризом из-за разгерметизации внутренних каналов радиатора.
- Постоянное снижение уровня охлаждающей жидкости без видимых внешних протечек, сопровождающееся повышением уровня масла (из-за попадания антифриза в картер).
- Хроническое падение давления масла – сигнальная лампа на приборной панели активируется на холостых оборотах или при прогреве двигателя.
- Загрязнение сот радиатора – пух, грязь или технические жидкости на внешней поверхности нарушают теплообмен, что подтверждается данными датчика температуры масла.
- Деформация или механические повреждения корпуса и трубок, заметные при визуальном осмотре после снятия защитных элементов.
Риски перегрева двигателя при отказе охладителя
При выходе из строя масляного радиатора циркуляция смазочного материала теряет эффективный теплоотвод. Моторное масло перестает выполнять критически важную функцию – отвод избыточного тепла от трущихся деталей силового агрегата. В результате температура в зоне поршневой группы, коленвала и ГБЦ стремительно возрастает до опасных значений, значительно превышающих рабочий диапазон.
Первым симптомом становится резкое падение давления в смазочной системе из-за разжижения масла. Утрачиваются его защитные свойства: масляная пленка разрывается на контактных поверхностях, что провоцирует сухое трение. Одновременно происходит ускоренное окисление смазки с образованием шламов и лаковых отложений на внутренних компонентах.
Необратимые последствия перегрева
- Деформация ГБЦ и блока цилиндров
Термическая деформация нарушает плоскость прилегания головки, вызывая прогорание прокладки и взаимопроникновение технических жидкостей - Задиры на стенках цилиндров
Отсутствие смазки приводит к схватыванию поршневых колец с гильзами, образованию продольных борозд и потере компрессии - Оплавление поршней
Температура свыше 400°C разрушает термонагруженные элементы: оплавляются юбки поршней, кромки колец, клапанные седла - Критический износ вкладышей
Подшипники скольжения коленвала и распредвала выкрашиваются из-за масляного голодания, что ведет к заклиниванию валов
Длительная эксплуатация с неисправным охладителем гарантированно вызывает капитальный ремонт или полную замену двигателя. Особенно уязвимы турбированные моторы, где тепловая нагрузка на масло достигает 150-180°C даже в штатном режиме. Принудительное охлаждение турбокомпрессора также прекращается, ускоряя его разрушение.
| Температура масла (°C) | Последствия для двигателя |
|---|---|
| 130-150 | Начало потери вязкости, снижение защиты |
| 150-180 | Активное окисление, коксование в каналах |
| 180+ | Разрушение присадок, закоксовывание колец |
| 200+ | Необратимое повреждение узлов трения |
Распространенные причины повреждений и течей радиатора
Механические воздействия – основная угроза целостности радиатора. Камни, дорожный мусор или незначительные ДТП вызывают вмятины, пробоины или трещины в тонких трубках или пластиковом бачке. Даже небольшое повреждение приводит к утечке масла и падению давления в системе.
Коррозия внутренних каналов и внешних элементов развивается из-за старения металла, использования некачественного масла или охлаждающей жидкости. Химические реакции разъедают алюминиевые или медные соты, истончая стенки, что провоцирует образование свищей и микротрещин под давлением.
Другие ключевые факторы
Вибрация и усталость металла: Постоянная тряска ослабляет паяные/сварные швы между трубками и бачками, особенно на стыках пластика и металла. Со временем в этих зонах появляются расхождения.
Перегрев системы: Экстремальные температуры разрушают пластиковые компоненты (бачки, патрубки), вызывая их деформацию или растрескивание. Перегрев также ускоряет деградацию уплотнителей.
- Неисправный термостат или вентилятор охлаждения
- Забитые грязью соты радиатора
- Длительные нагрузки на двигатель (буксировка, бездорожье)
Неправильная эксплуатация:
- Использование герметиков для радиаторов – составы забивают каналы и агрессивны к материалам.
- Перетяжка хомутов патрубков – ведет к сколам пластиковых штуцеров.
- Нерегулярная замена масла – накопление шламов ускоряет коррозию.
| Дефект | Последствие |
| Разрушение резиновых прокладок | Течь в местах крепления бачков или патрубков |
| Электрохимическая коррозия (особенно в системах с "разными" металлами) | Ускоренное образование свищей в трубках |
Низкое качество детали: Дешевые аналоги часто имеют несоответствующую толщину металла, хрупкий пластик или брак пайки, сокращающий ресурс до первого серьезного испытания.
Самостоятельная диагностика состояния охладителя
Визуальный осмотр – первый этап проверки. Ищите механические повреждения корпуса (вмятины, трещины), следы масляных подтеков вокруг патрубков, соединений или на ребрах теплообменника. Обратите внимание на коррозию металлических элементов или деформацию пластиковых деталей. Проверьте надежность креплений радиатора и целостность защитной решетки (при наличии).
Контролируйте уровень и состояние моторного масла на щупе и под пробкой заливной горловины. Масло молочно-белого цвета или пенистая консистенция сигнализируют о попадании охлаждающей жидкости из-за нарушения герметичности теплообменника. Наличие эмульсии (светло-коричневой "кашицы") в расширительном бачке антифриза – обратный признак проникновения масла в систему охлаждения.
Проверка герметичности под давлением
Для точного выявления микротрещин или дефектов прокладок потребуется создание давления в системе:
- Заглушите двигатель и дождитесь остывания.
- Снимите масляный фильтр и установите переходник для опрессовочного насоса.
- Плавно поднимите давление до значений, указанных в сервисной книжке авто (обычно 1–2 атм).
- Наблюдайте за манометром: падение давления указывает на утечку.
- Внимательно осмотрите радиатор, особенно стыки и патрубки, на предмет появления капель масла.
Косвенные признаки неисправности во время эксплуатации:
- Снижение давления масла (горит лампа на приборной панели на холостых оборотах)
- Перегрев двигателя при исправном основном радиаторе и термостате
- Посторонние запахи гари в салоне при попадании масла на горячие элементы
- Необъяснимое падение уровня масла или антифриза между ТО
Действия при обнаружении проблем:
| Симптом | Возможная причина | Рекомендуемое действие |
|---|---|---|
| Подтеки масла на корпусе | Износ прокладок, трещина в бачке | Затяжка крепежа, замена прокладок/узла |
| Эмульсия в масле/антифризе | Разгерметизация пластин теплообменника | Немедленная замена охладителя |
| Загрязнение сот | Накопление грязи, насекомых, дорожной пыли | Осторожная очистка сжатым воздухом или промывка водой под малым напором |
Порядок замены масляного радиатора своими руками
Подготовьте необходимые инструменты и расходные материалы: новый радиатор, ключи (торцевые, накидные), отвертки, емкость для слива масла, ветошь, герметик для соединений (если требуется), свежее моторное масло и охлаждающую жидкость в объеме системы.
Обеспечьте безопасные условия работы: остывший двигатель, устойчивая позиция автомобиля на подъемнике/эстакаде, защитные очки и перчатки. Учтите, что потребуется одновременная замена масла и антифриза.
Пошаговая инструкция по демонтажу и установке
- Слейте технические жидкости:
- Откройте пробку маслозаливной горловины
- Подставьте емкость и слейте моторное масло через картерную пробку
- Слейте охлаждающую жидкость через кран радиатора или нижний патрубок
- Демонтируйте старый радиатор:
- Ослабьте хомуты и отсоедините масляные патрубки (готовьтесь к остаточному подтеканию масла)
- Отсоедините охлаждающие патрубки с обеих сторон радиатора
- Открутите крепежные болты/кронштейны, фиксирующие радиатор на блоке двигателя или раме
- Установите новый радиатор:
- Тщательно очистите посадочные места и соединения от грязи
- Нанесите тонкий слой герметика на уплотнительные поверхности (если рекомендовано производителем)
- Закрепите радиатор штатными болтами с моментом затяжки, указанным в руководстве
- Подключите коммуникации:
Тип соединения Действие Масляные магистрали Наденьте патрубки, затяните хомуты крестовой отверткой Трубки охлаждения Установите новые уплотнительные кольца, затяните соединения динамометрическим ключом
Залейте свежее моторное масло до рекомендованного уровня. Заправьте систему охлаждения антифризом, удалив воздушные пробки через специальные клапаны. Запустите двигатель и прогрейте до рабочей температуры, контролируя отсутствие подтеков в зоне установки радиатора. Проверьте уровень жидкостей после остывания мотора и при необходимости долейте.
Профилактика поломок и правила эксплуатации системы
Регулярно контролируйте уровень и состояние моторного масла. Появление эмульсии (белесые разводы на щупе) или следов охлаждающей жидкости в масле сигнализирует о нарушении герметичности радиатора. Низкий уровень масла увеличивает нагрузку на систему охлаждения и ускоряет износ компонентов.
Визуально осматривайте радиатор охлаждения масла при каждом ТО. Ищите трещины, вмятины, следы коррозии на корпусе и подтеки в местах соединений. Загрязнение сот пылью, насекомыми или дорожной грязью снижает эффективность теплообмена – своевременно очищайте их сжатым воздухом или мягкой щеткой.
Ключевые рекомендации для продления срока службы
Соблюдайте интервалы замены масла и масляного фильтра, рекомендованные производителем. Используйте только совместимые по спецификациям масла и охлаждающие жидкости. Несоответствующие составы вызывают засорение каналов радиатора и коррозию.
Важные правила эксплуатации:
- Избегайте длительной работы двигателя на предельных оборотах, особенно в жаркую погоду
- Не допускайте механических повреждений (камни, бордюры) – устанавливайте защиту картера при частой езде по бездорожью
- Контролируйте температуру двигателя: перегрев ведет к закоксовыванию масляных каналов
| Компонент | Метод проверки | Периодичность |
|---|---|---|
| Патрубки и соединения | Осмотр на вздутия, трещины, потеки | Каждые 10 000 км |
| Крепления радиатора | Проверка затяжки болтов | Каждые 20 000 км |
| Термостат системы охлаждения | Диагностика открытия/закрытия | Каждые 30 000 км |
При замене масла убедитесь в отсутствии воздуха в системе. Прокачка выполняется согласно регламенту производителя. Зимой используйте предпусковые подогреватели – холодный пуск с загустевшим маслом создает экстремальное давление в системе.
